경기도 여주시에 있는 모 병원 시설관리과에서 문자로 동영상과 사진을 보내왔습니다
동영상을 보니 저수조에 주로 많이 사용하는 레벨콘트롤러 에서 HOLD출력이 발생하고 있었습니다
수덕레벨 STI-4US제품으로 저수조 레벨콘트롤러로 많이 사용합니다
수덕레벨 STI-4US 레벨콘트롤러는 저수조 상수에 설치된 레벨센서로 부터 4~20mA 를 수위에 따라 출력받아
100등분하여 0~100%로 환산하여 나타내주는 레벨센서 입니다
0~100% 아닌 OPEN 또는 HOLD가 표시될경우
컨트롤OPEN 점멸시 선로 단선
컨트롤HOLD 점멸시 회로쇼트 라고 생각할수있습니다
이경우 컨트롤러에서 센서라인두선을 해체후 테스터리고 병렬측정 DC24V가 출력된다면 콘트롤러는 이상없다고 할수있습니다
또하나는 0%4mA가 나와야하는데 컨버터 이상으로 0mA가까운 mA가 나온다든지
반대로 100%에서 20mA 가 나와야 하는데 컨버터 이상으로 23mA 이상이 나온다든지 하면 단선 또는 쇼트로 판단하여 OPEN 또는 HOLD가 출력될수있습니다
참고적으로 저수조 상부에 기어식레벨센서 입니다

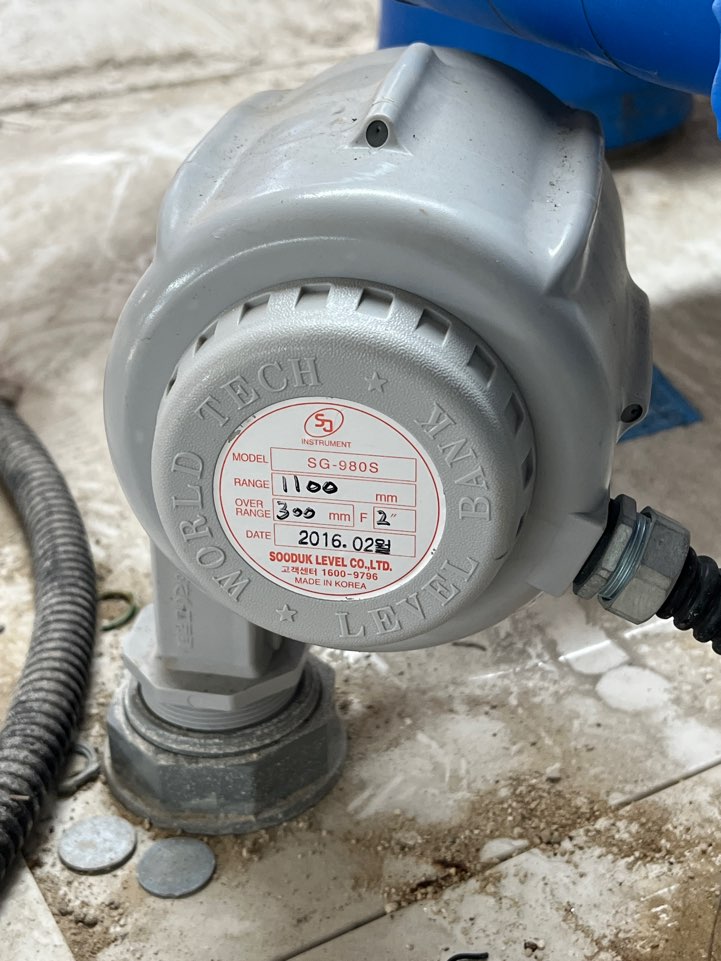

SG-980S 제품으로 수덕레벨제품입니다
저수조 상부에 설치된 정수위밸브 입니다
사진을 보니 삼양정수위밸브 입니다
기계실 DDC판넬내부에 레벨콘트롤러 입니다
위 사진을 바탕으로 증상과 문제점 등을 이야기하고
견적을 넣고 방문하여 점검 현장제작후 교체작업을 원하셔서 방문일정을 조율합니다
무엇보다도 현장에서 한번더 확인을 원하셔서
첨단오트콘스제품으로 교체작업을 진행하기로했습니다
대부분의 레벨센서 레벨콘트롤러제품은 서로 4~20mA 값을 사용하여 호환이됩니다
저수조 상부에 전체적인 사진

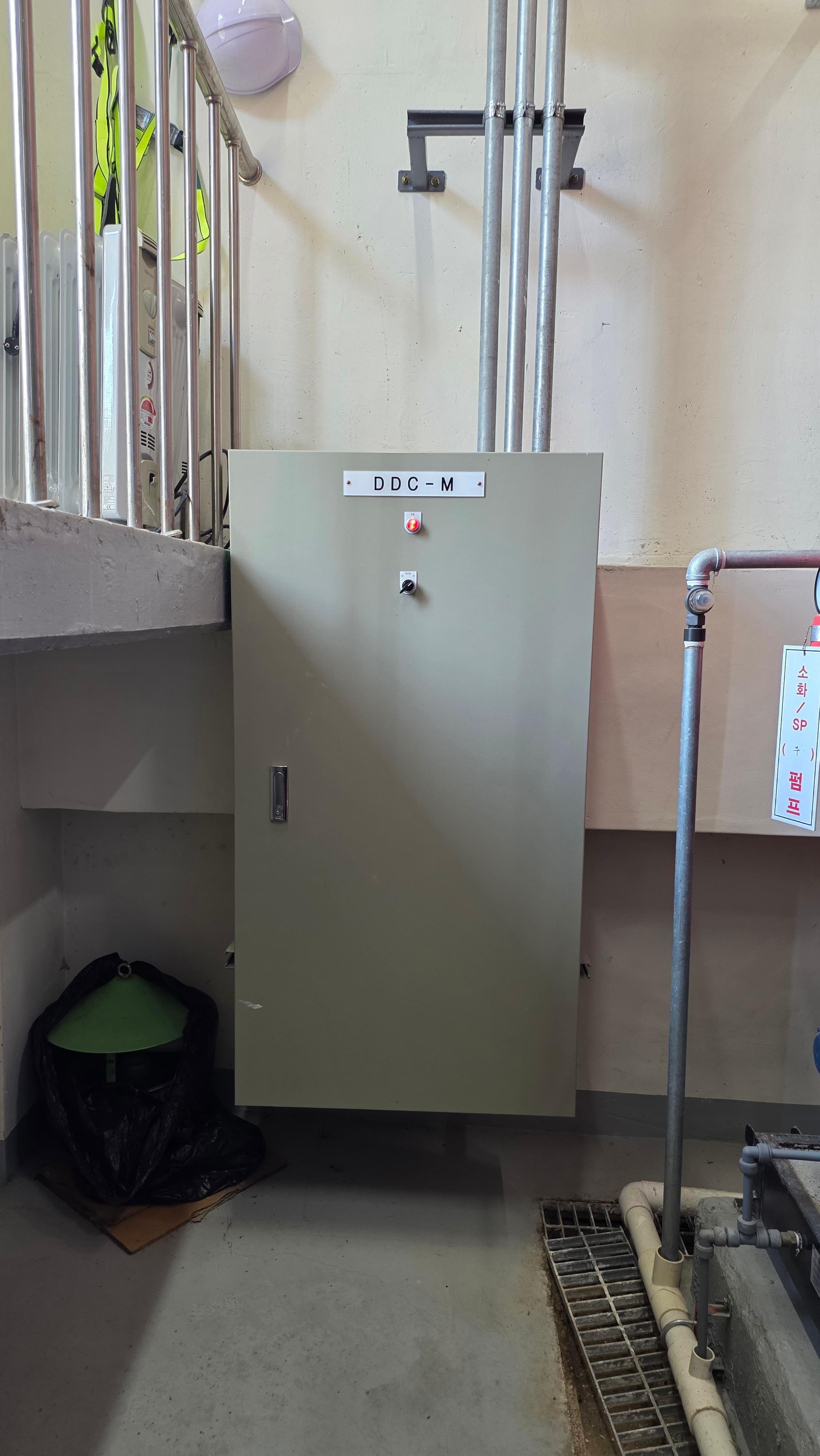

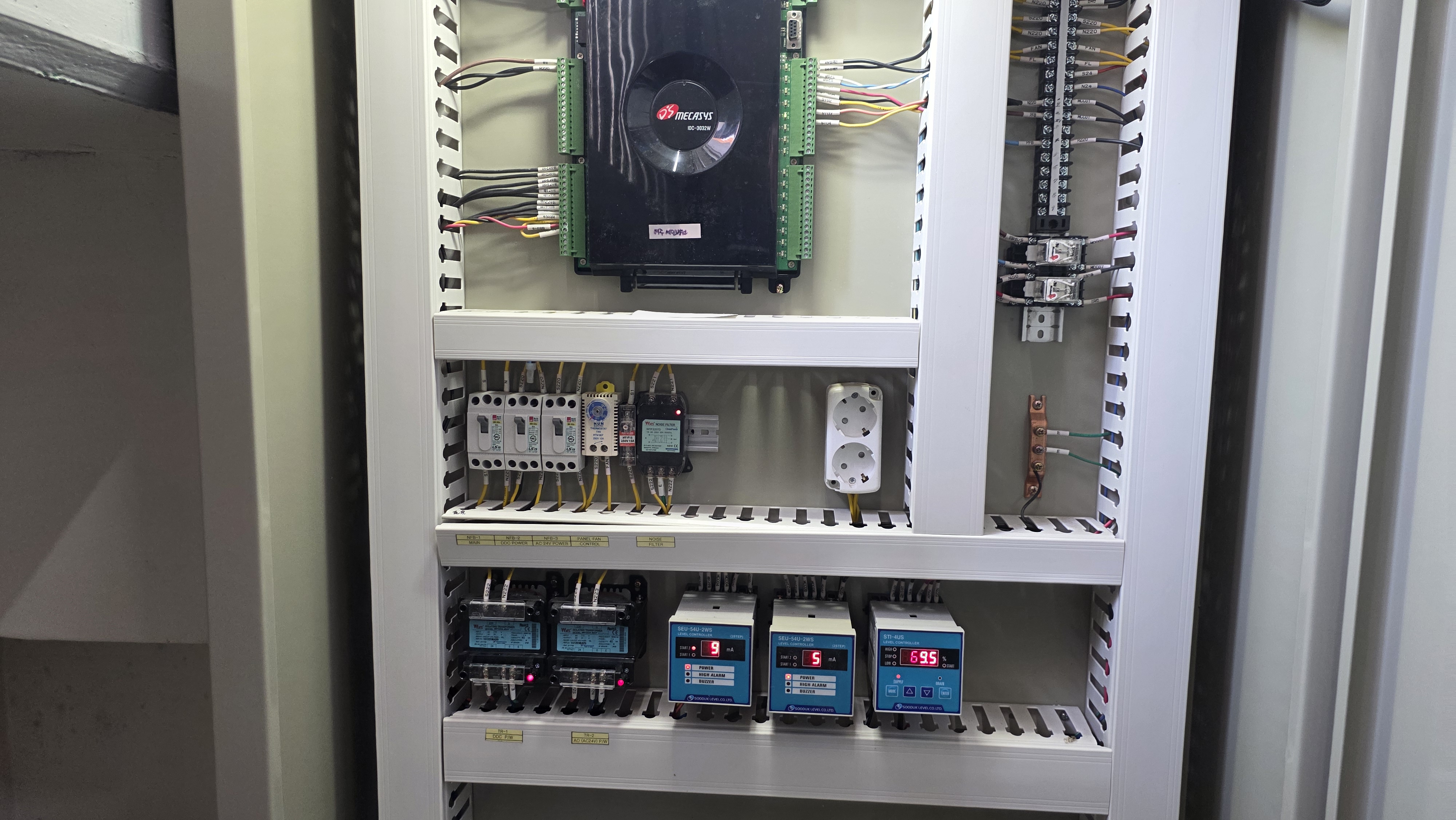

DDC판넬
DDC판넬 열고 레벨콘트롤러 체크
저수조 오버플로우관 길이 체크

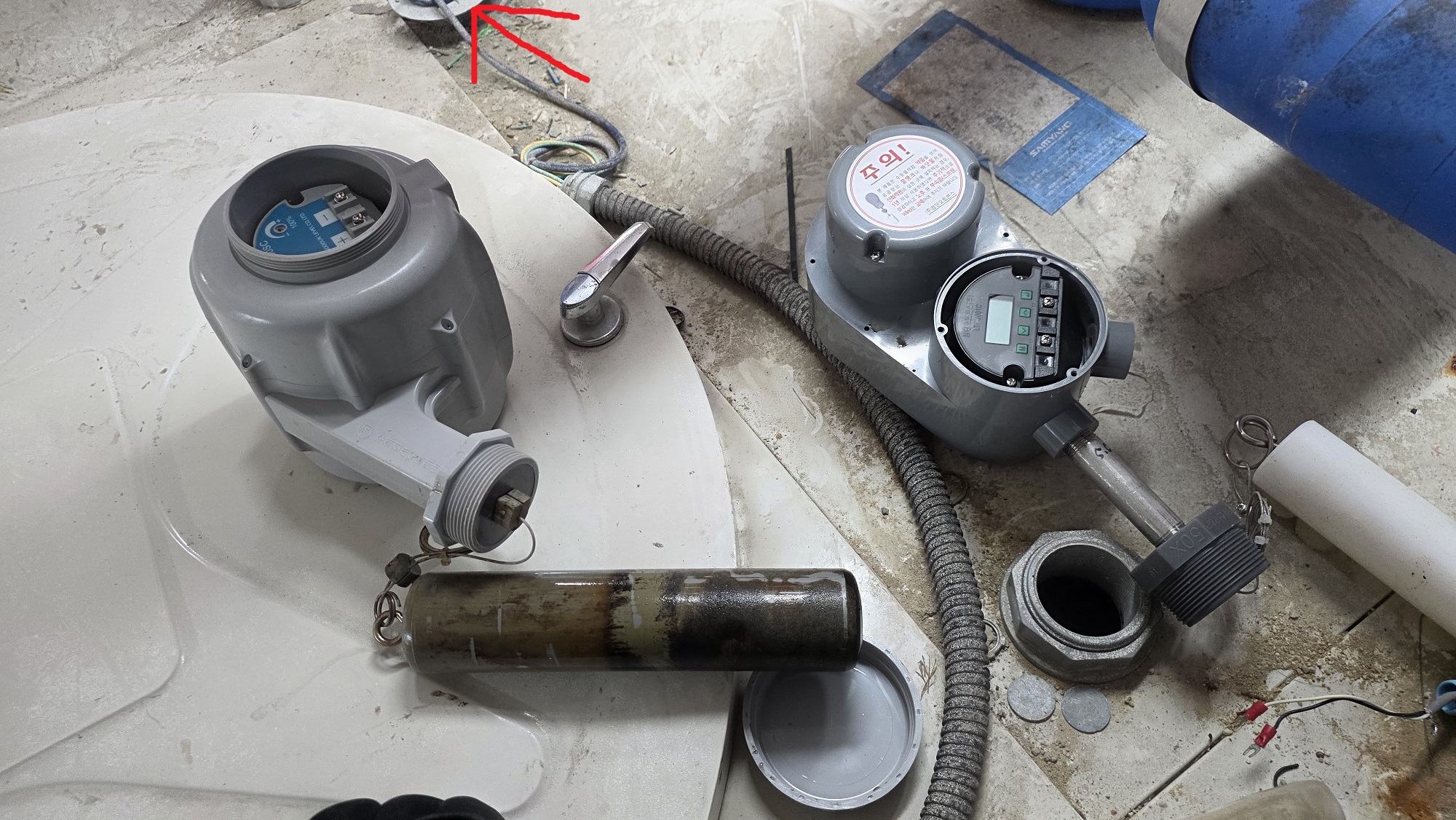

저수조 상부에 올라가 기어식레벨센서 SG-980S 해체
올라간김에 정수위밸브 체크
근데 항상 닫혀있어야할 삼양정수위밸브 상부 볼밸브가 열려있네요
확인결과 병원특성상 저수조에 비해 많은 물을 사용하여 항상 만수위 유지하고있다고 합니다
볼탑제어방식입니다
2차 안전밸브인 피스텍 밸브 도 설치되어있습니다
준비해간 첨단오트콘스

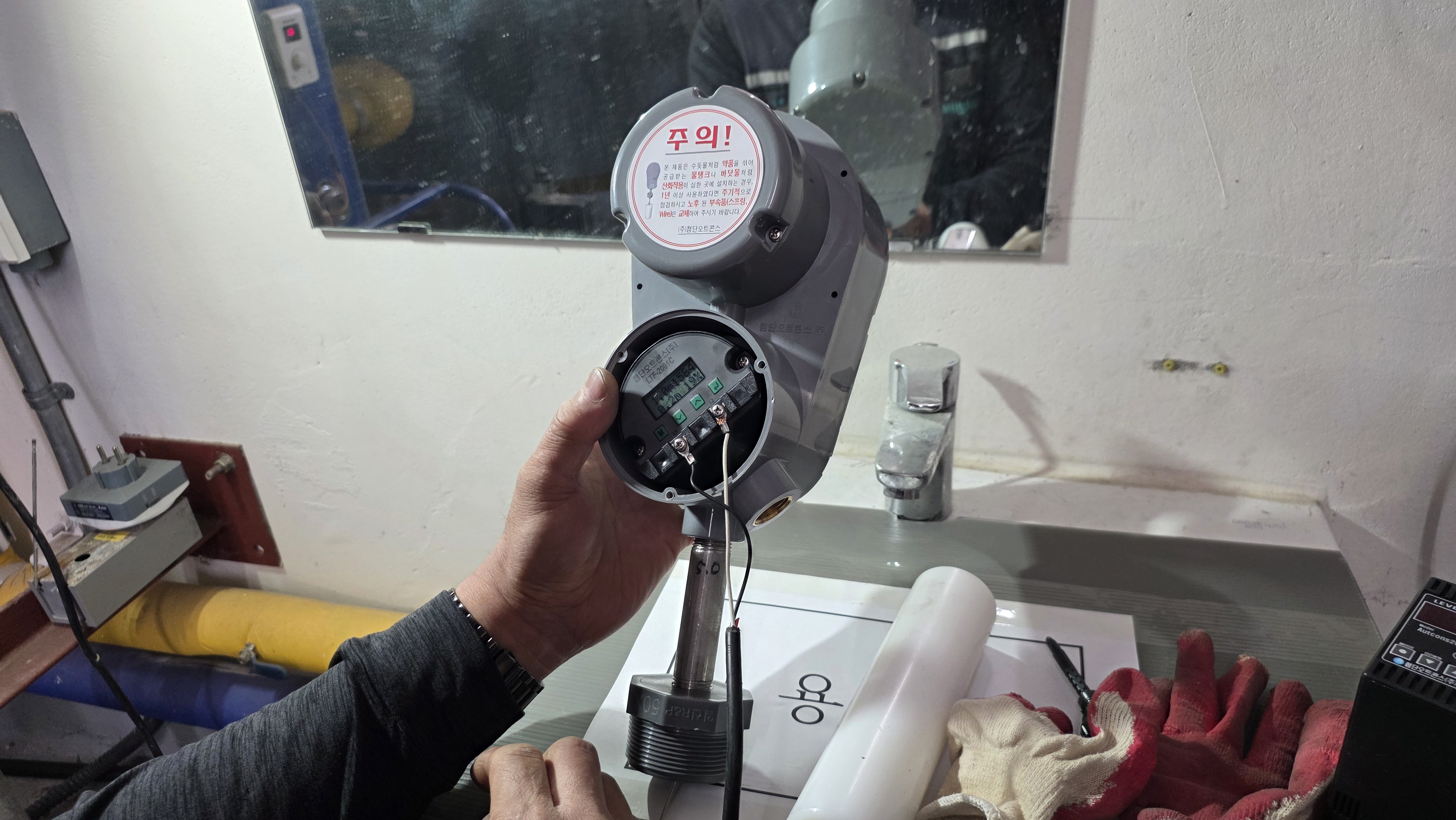

기어식레벨트랜스미터 LTG-500-2"
레벨콘트롤러 AUTCONS201
기존설치되어있는 SG-980S 와 LTG-500-2" 서로 호환됨

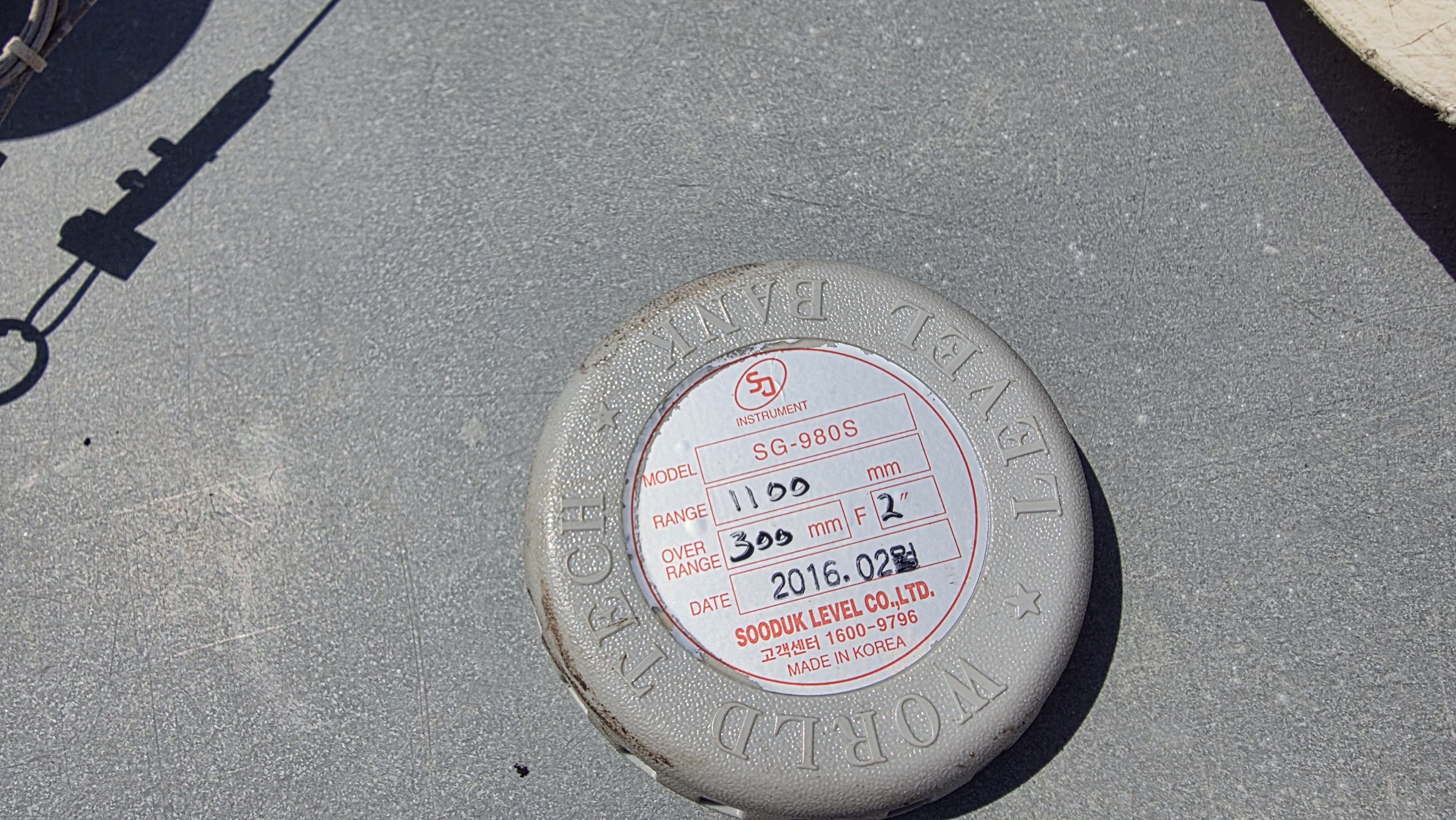

기존 SG-980S 제작 제원 확인중
명판과 똑같이 제작되어있음

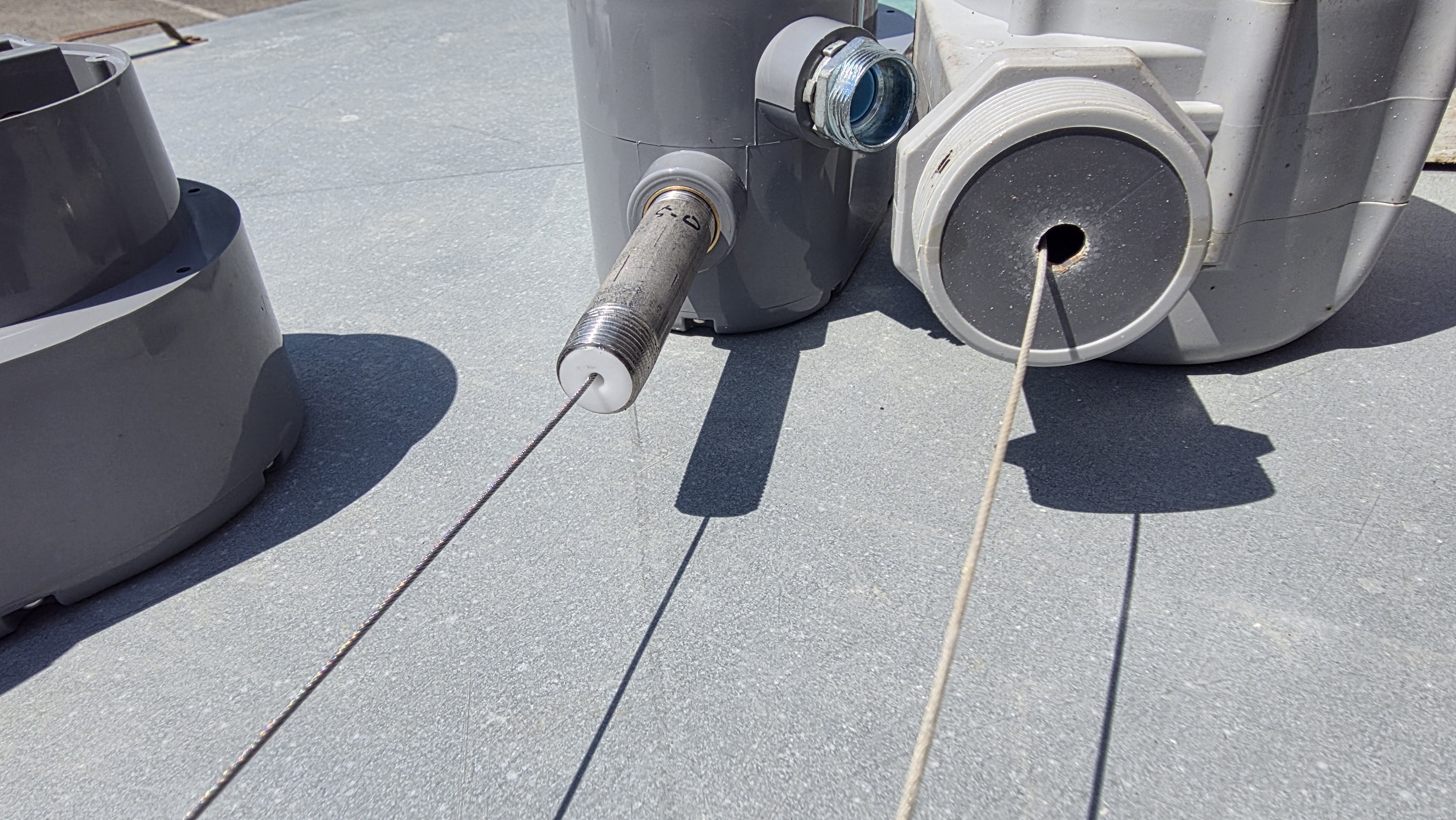

기어식레벨센서에서 와이어가 나와있는 부분
두제품이 약간틀리죠 첨단오트콘스제품으로 교체하는 이유입니다

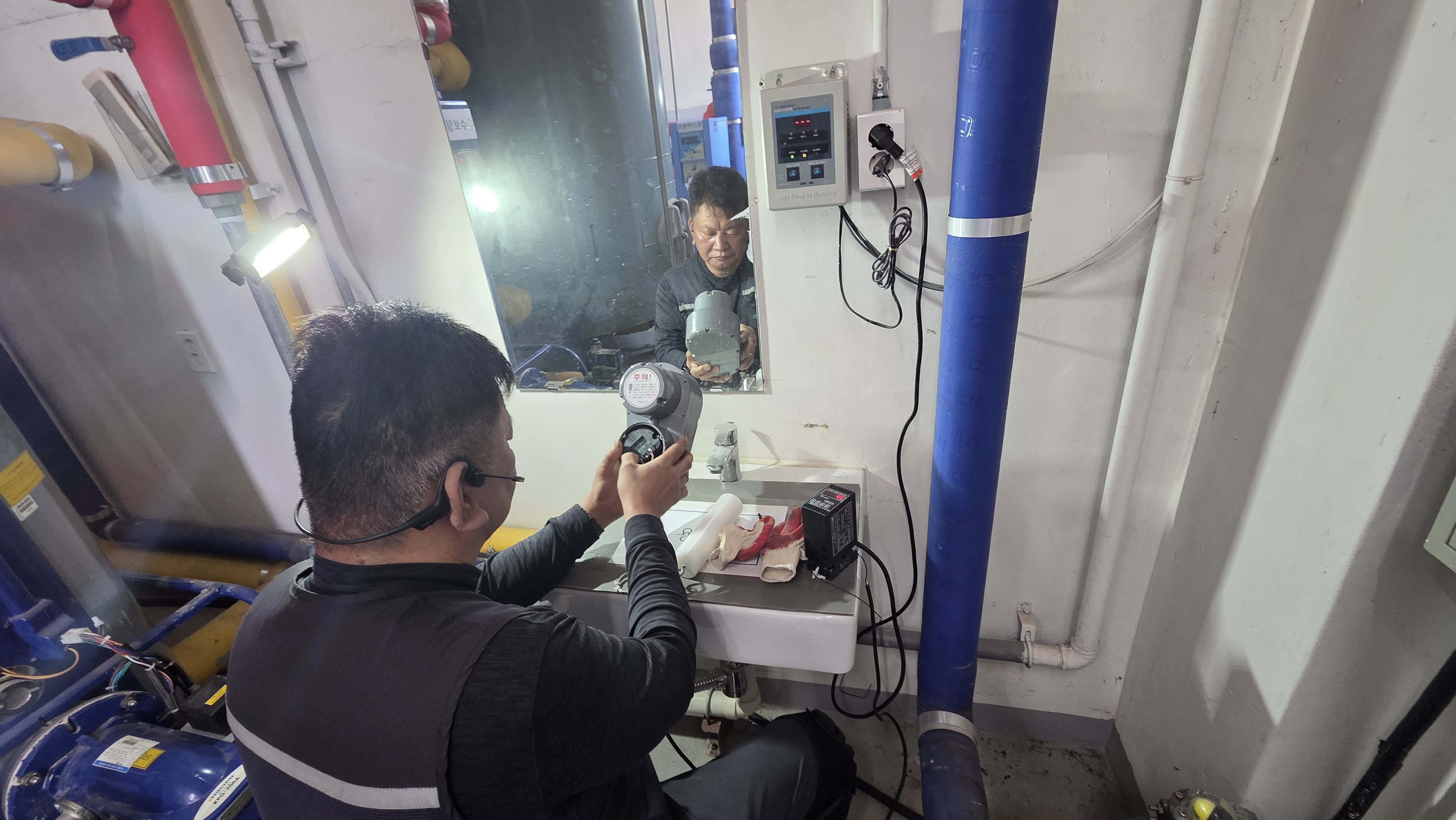

디지털컨버터LTF-2001C 길이에 따른 입력세팅중

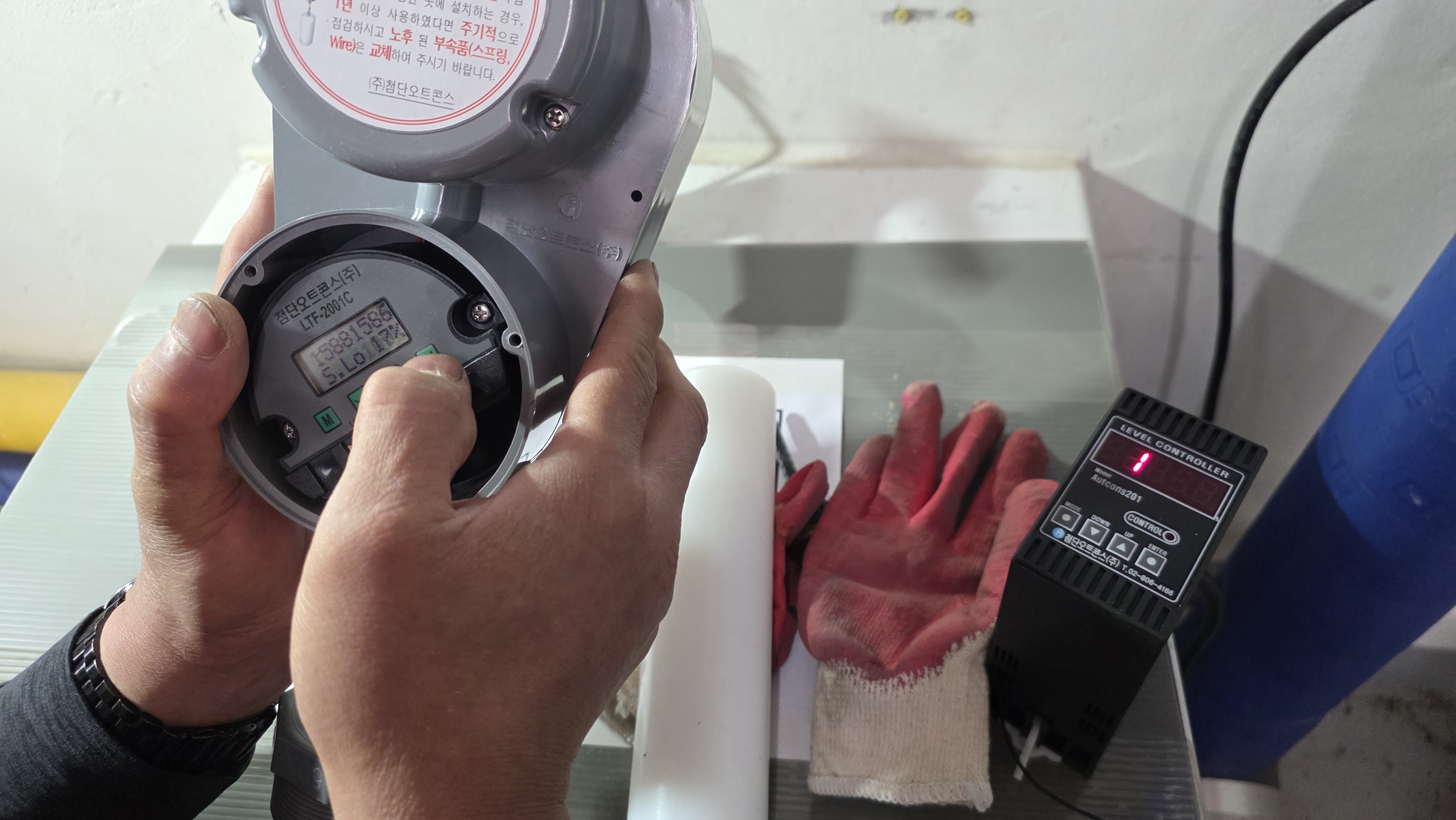

100%지점 입력중

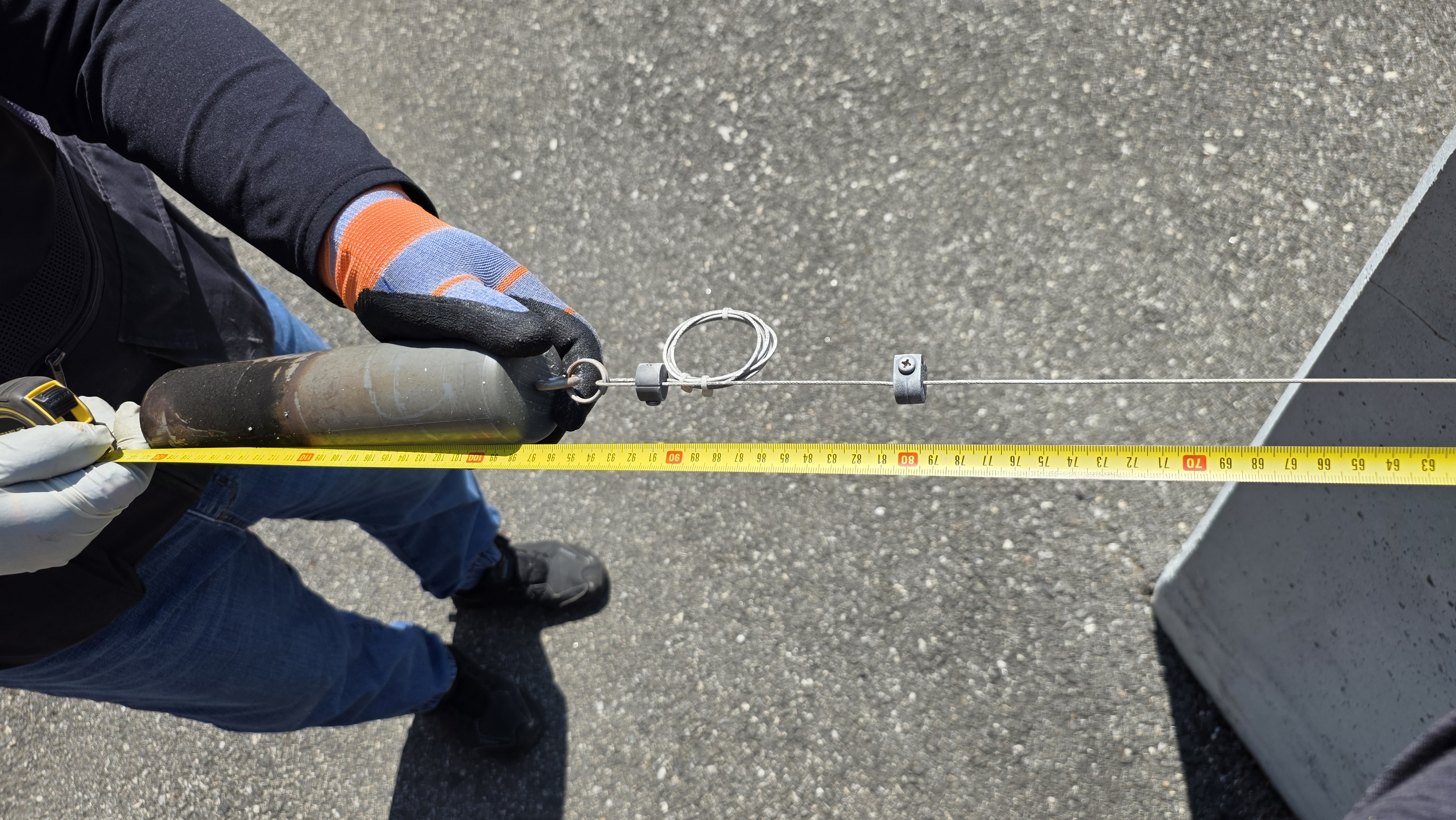

기존 기어식레벨센서 SG-980S 에서 LTG-500-2"제품으로 현장제작후 교체하자
수위가 숫자로 정확히 나옵니다
대부분의 자동제어는 4~20mA 전류값을 사용하기때문에 서로 호환이 가능합니다
년식도 있고해서 레벨콘트롤러도 교체하기로합니다

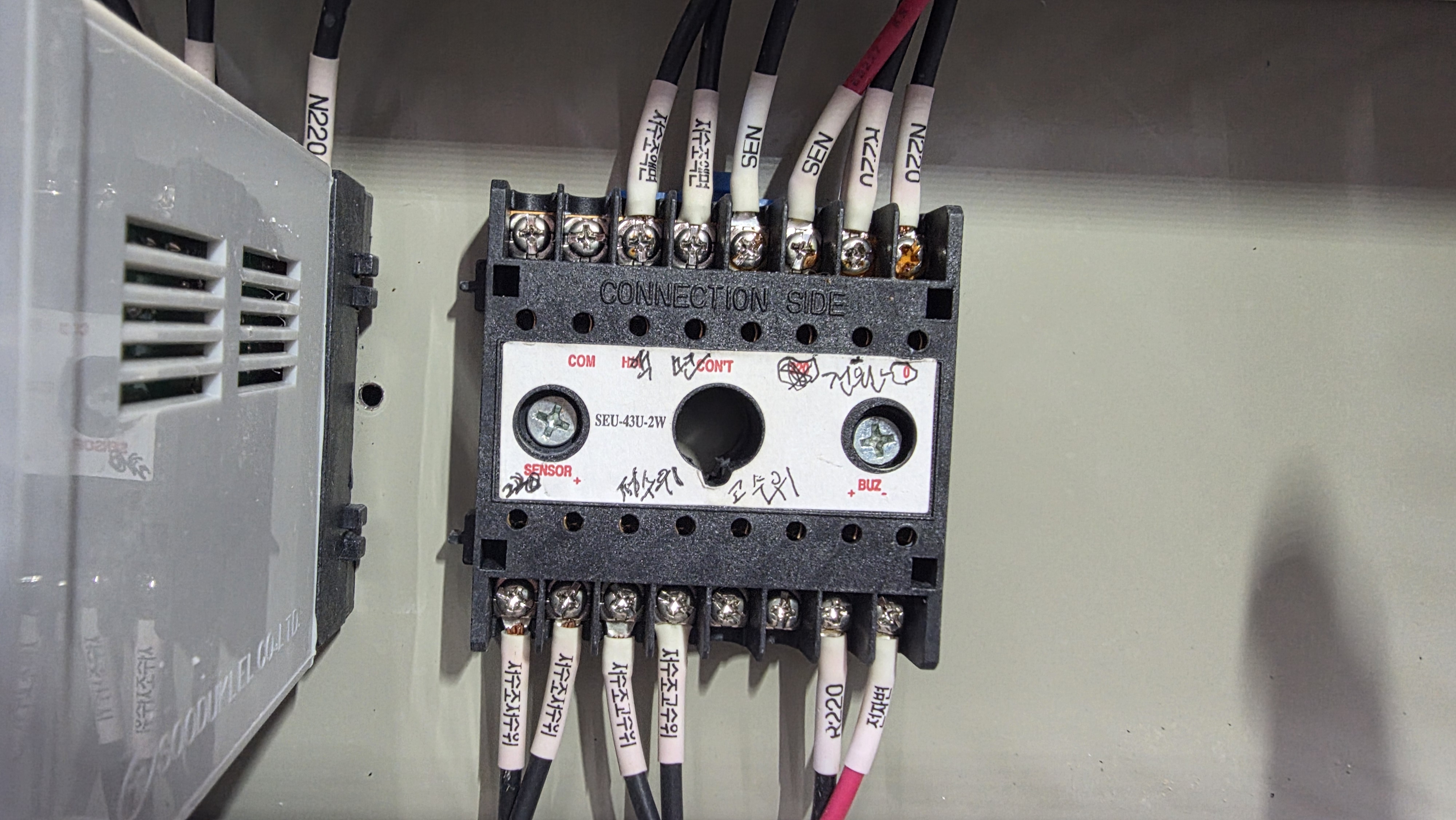

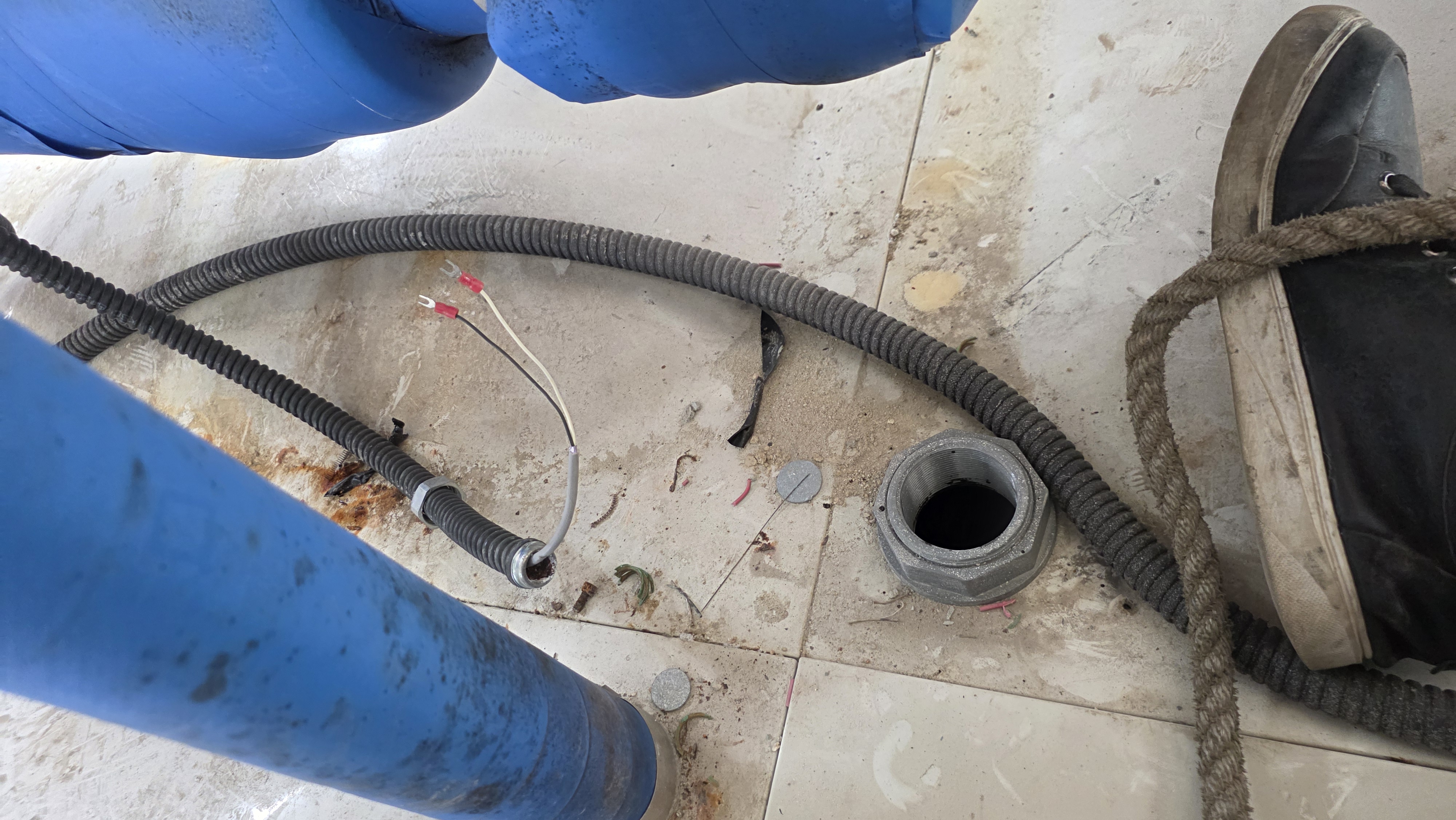

기존 제품을 분리해보니 소켓은 다른제품으로 단자대로만 사용했네요
결선 확인후 수정중
첨단오트콘스 AUTCONS201 11핀소켓으로 결선변경함

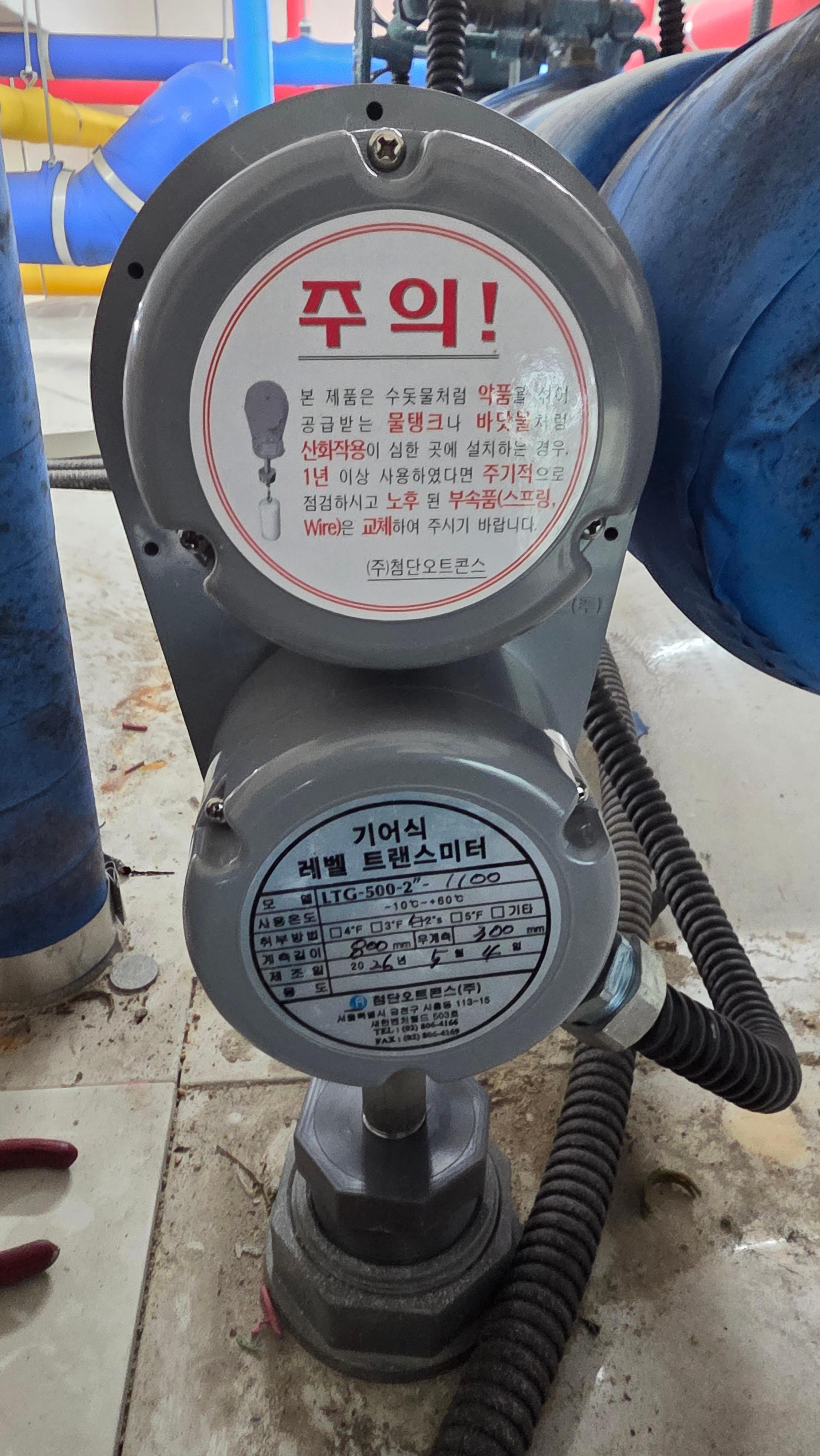

저수조 상부에 LTG-500-2" 첨단오트콘스 기어식레벨트랜스미터 설치 및 제원 표시

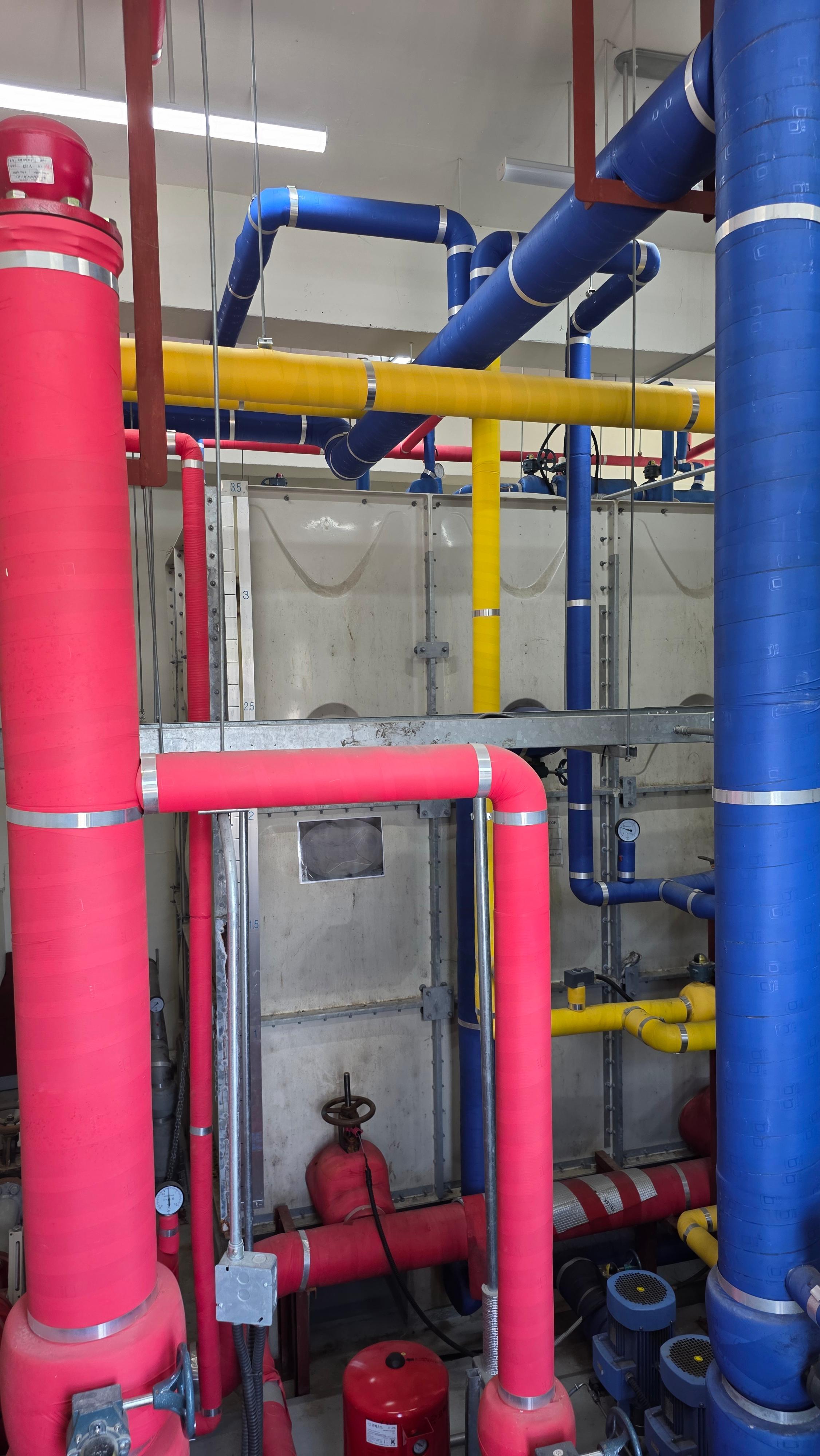

병원특성상 저수조에 다중이용시설이라 소화수조가 같이있어
레벨센서의 계측길이는 800mm 로 짧지만 컨버터가 디지털방식이라 현장에서 제작가능함
A탱크에 이은 B탱크도 교체
저수조 점검구열어 확인 볼탑으로 정수위밸브가 제어되어 항상 볼탑위치로 만수위 되어있음

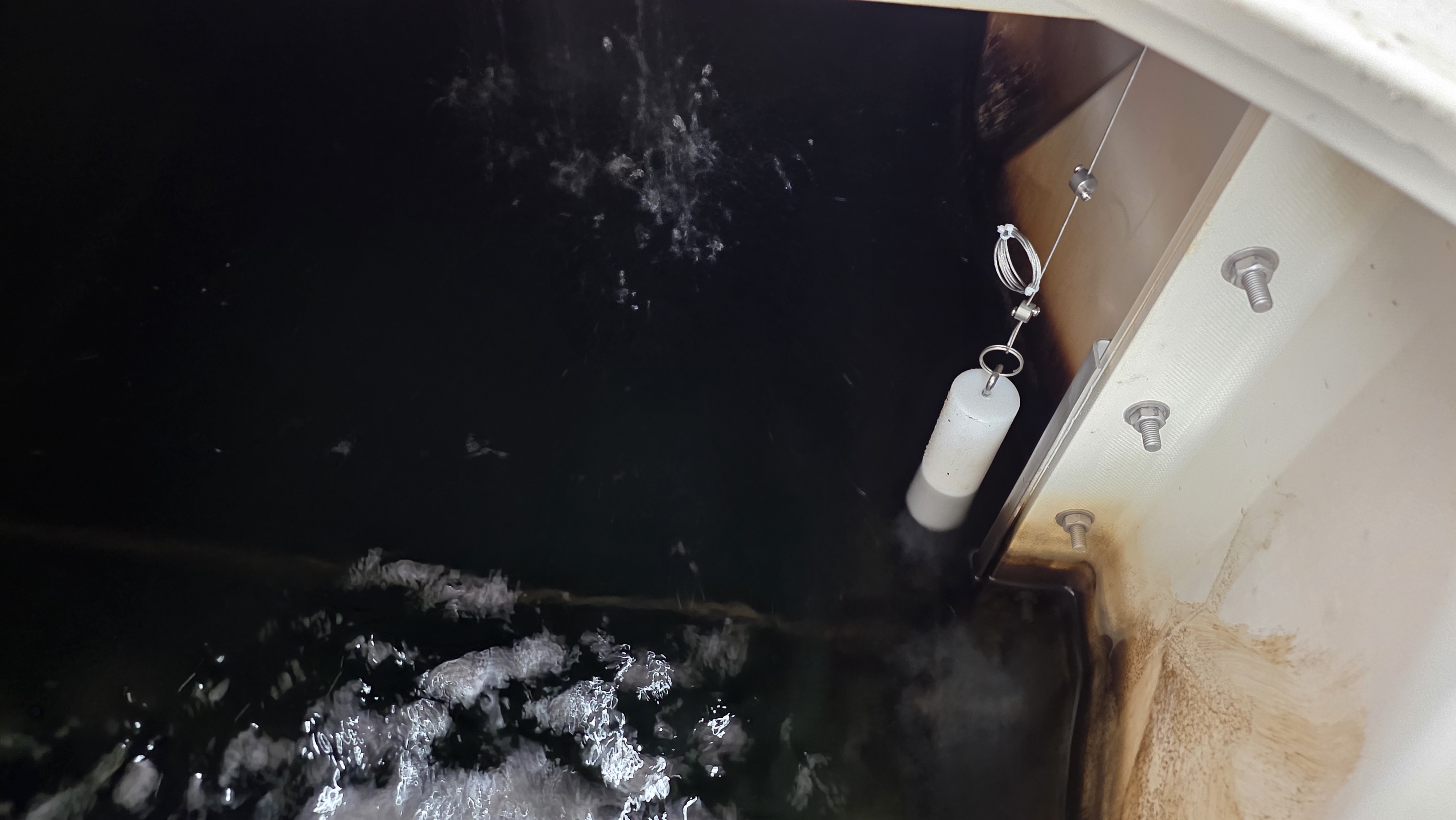

기어식레벨센서의 추와 와이어가 방해는 안받고 제대로 설치되어있는지 확인
A탱크에 이은 B탱크도 확인
저수조 기어식레벨센서 교체완료
저수조 레벨콘트롤러 교체 완료 AUTCONS201 첨단오트콘스
교체 완료한 제품
