작년 12월 서울특별시 동대문구에 있는 모아파트에서 연락이 왔습니다
저수조 수위가 오르락 내리락 하는데 어떤 문제인지에 대한 문의 입니다
먼저 레벨센서 레벨콘트롤러 사진을 문자로 보내왔습니다
저수조 수위지시조절계로 투라인레벨 2L-LIC-D/P 저항타입 레벨콘트롤러 입니다

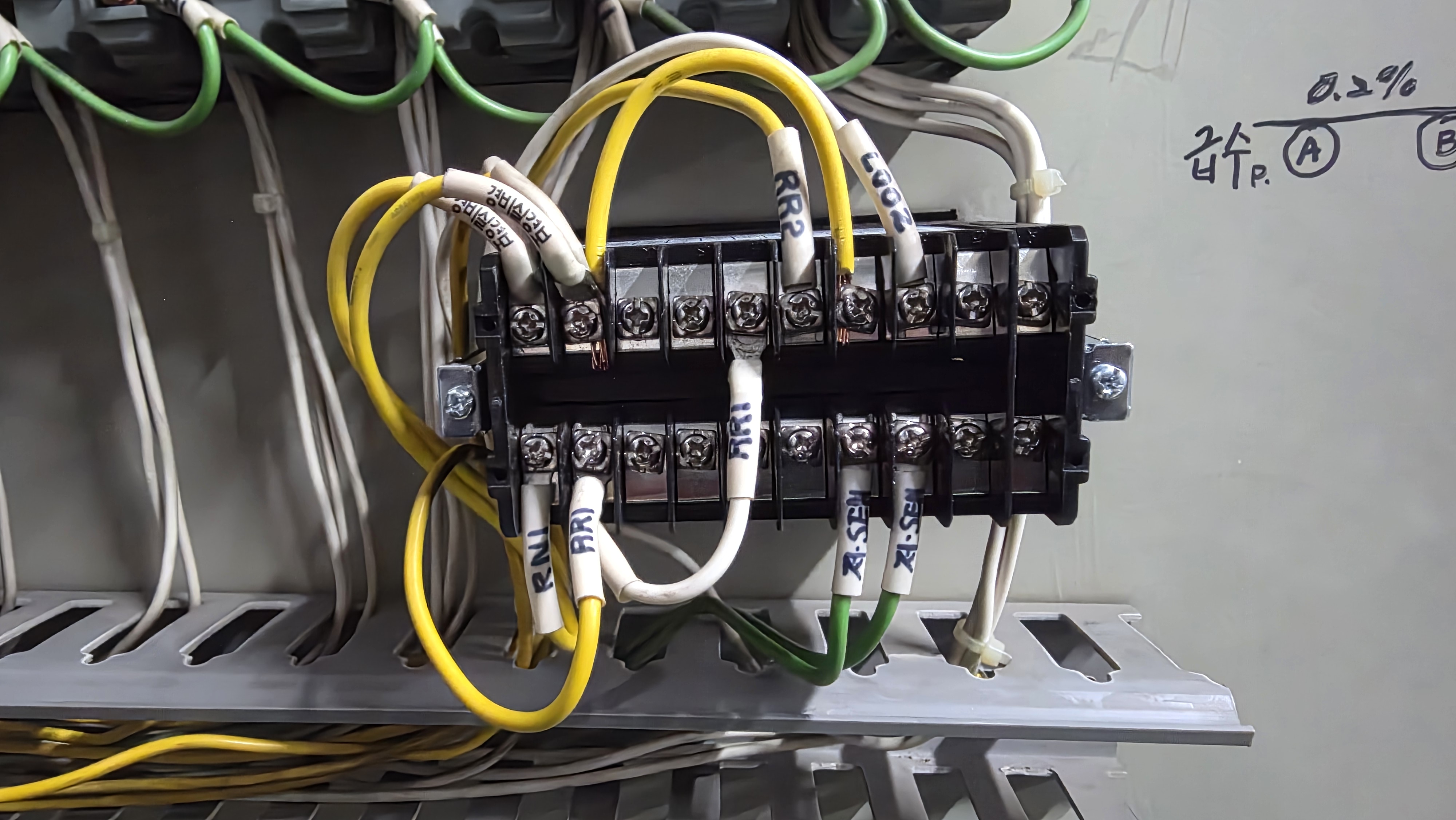

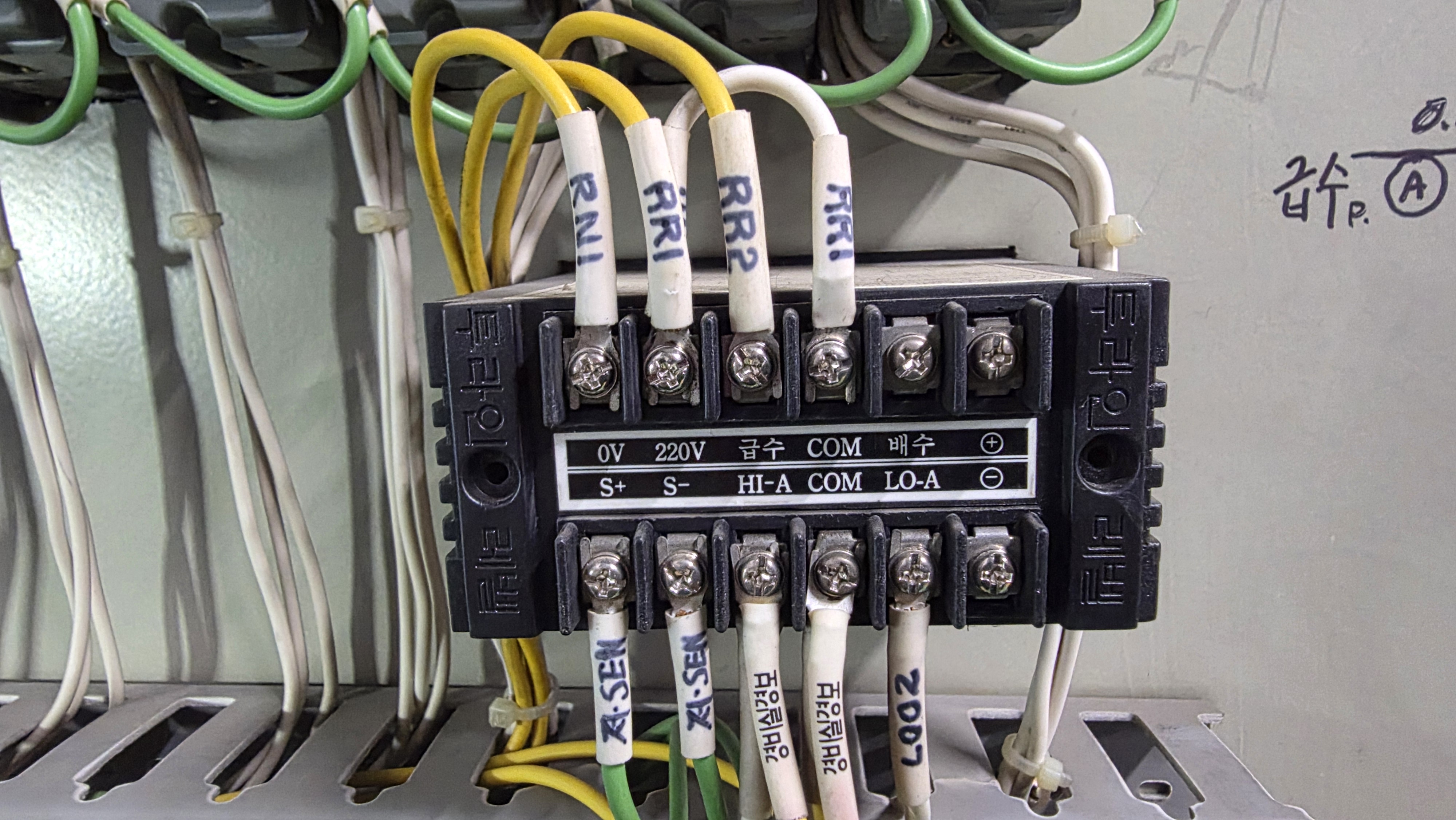

레벨콘트롤러 결선 입니다
하이알람 발생시 경비실도 같이 울리게 되어있네요

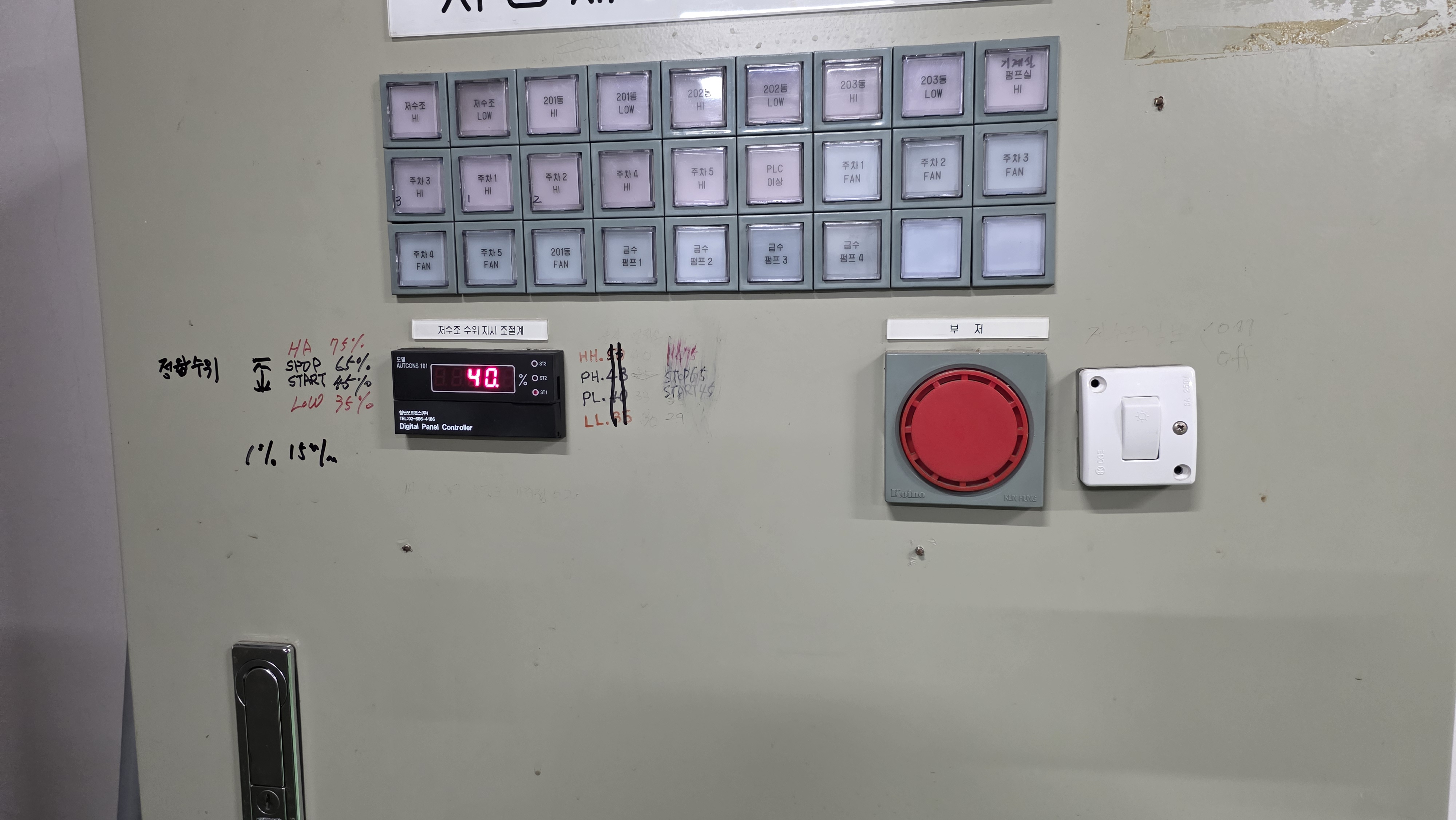

자동제어 감시판넬입니다
저수조 상부에 있는 기어식레벨콘트롤러 입니다
투라인레벨 기어타입레벨센서 이며 저항타입 2L-GS 모델입니다
총길이가 3450으로 제작되어있네요
보내온 위 사진을 보니 웬지 낯설지 안아
위치와 아파트 명을 물어보니
작년초 저희 대승엔지니어링에서 정수위밸브 YAW-3 150A 교체작업을 진행해주었던곳이네요
그당시 체크해놓았던 이력을 보니 정수위밸브 교체후 시운전시 레벨센서 헌팅이라고 적혀있네요
이런부분을 관리과장님께 설명드리고
이것저것 견적서및 기타서류를 원하셔서 보내드렸습니다
그후 연락이 없다
3월중순 견적서를 보고 연락을 했다고
새롭게 부임한 관리과장님이라고 하시네요
그래서 그동안 히스토리를 말씀드리고
아파트 명을 밝힐순없지만
대형건설업체와 연관된 아파트라 결제 및 진행관계가 약간 복잡한곳이지만
본인은 대형건설업체에서 정년퇴직하고 부임을해서 서류관계와 진행관계를 잘알기때문에
바로 진행을 원하셨습니다
또한 현장에서 저수조 실측후 정확하게 제작을 원하셨습니다
저희 대승엔지니어링은 첨단오트콘스 대리점및 공식서비스지정점으로
항상 준비되어있습니다
저수조에 가장많이 사용하는
웜&웜휠(황동기어)방식 LTG-500-2" 기어식레벨 트랜스미터 와 자동제어 판넬 외부 부취형 AUTCONS101
레벨콘트롤러 입니다
저희 대승엔지니어링에서는 고가의 LTF-2001C 디지털 컨버터를 사용해서 현장 제작을 해드립니다 검수를 위해 기어식레벨센서 내부를 분해했습니다
첨단오트콘스 기어식레벨트랜스미터는 내구성이 강한 웜&웜휠 부분이 황동기어이며 고가의 포텐서 미터(가젼저항)를 사용합니다
자동제어 판넬을 열어보니 투라인레벨방식 전극봉방식 레벨콘트롤러와 집수정 레벨콘트롤러가 있네요
오레된 아파트라 콘트리트 저수조 입니다
저수조 상부로 올라갔습니다

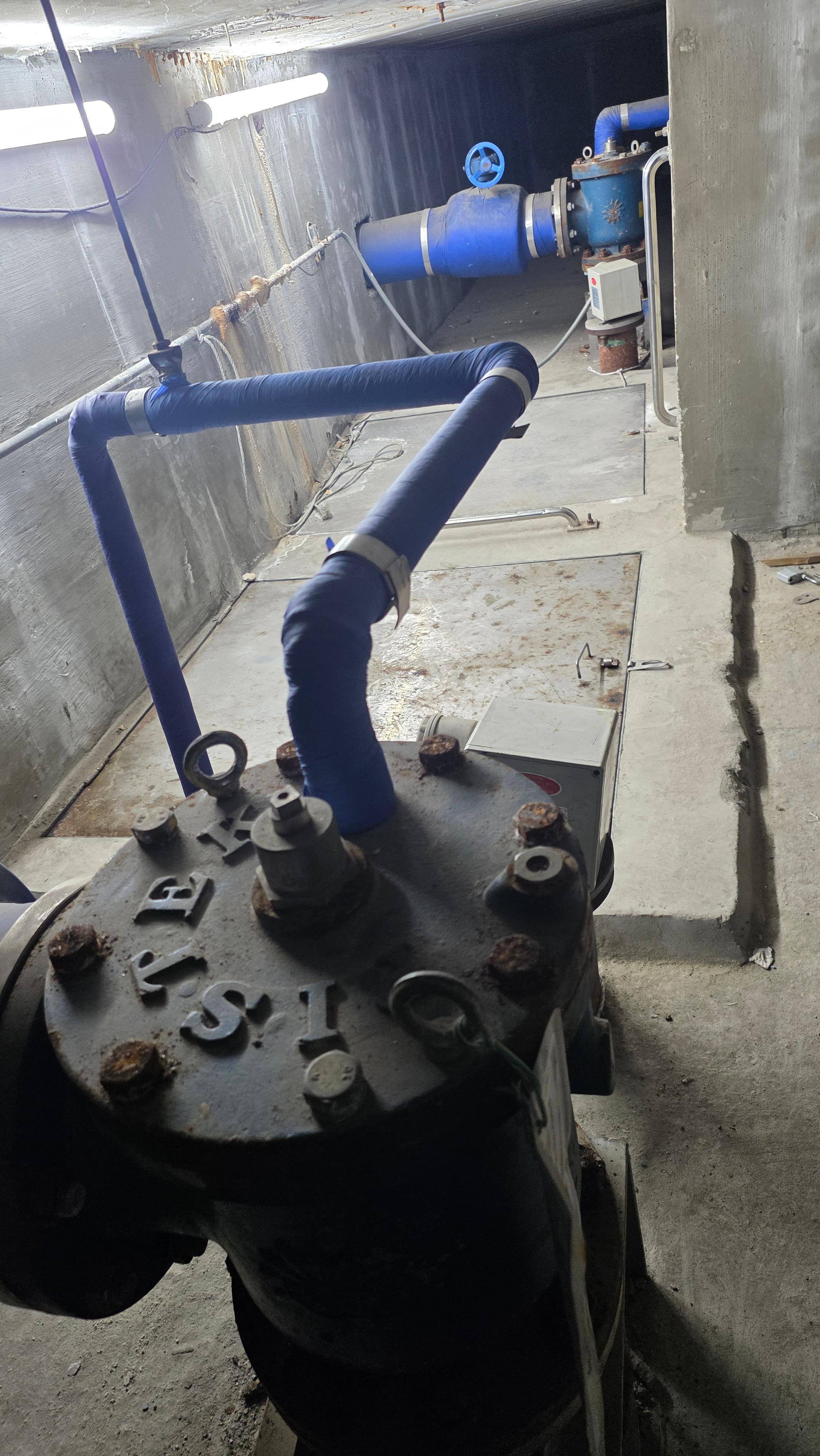

정수위밸브 고장을 대비하여 2차 물넘침 방지를 위해 피스텍밸브도 설치되어있습니다

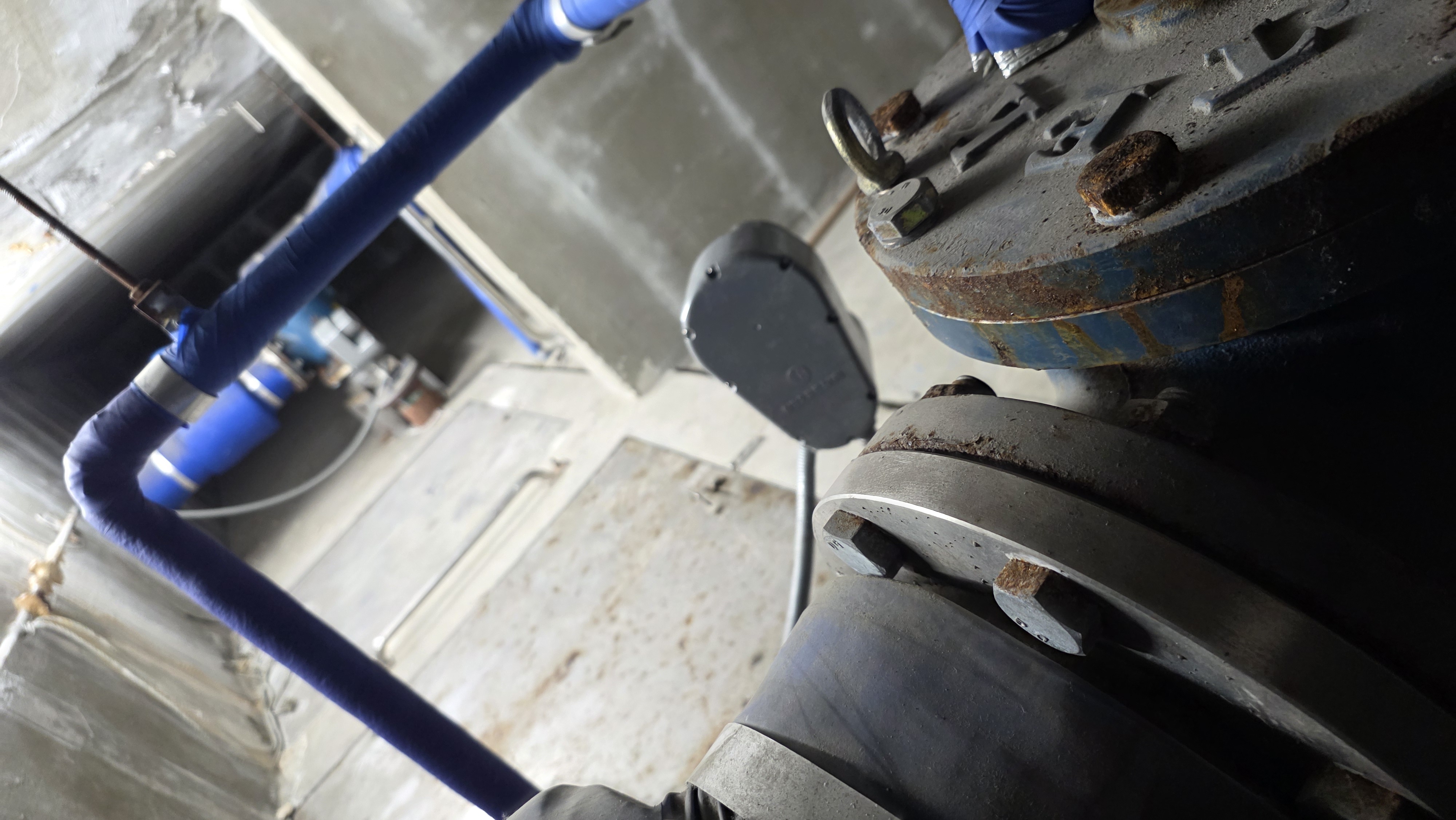

옆에는 투라인레벨 기어타입레벨센서가 보입니다

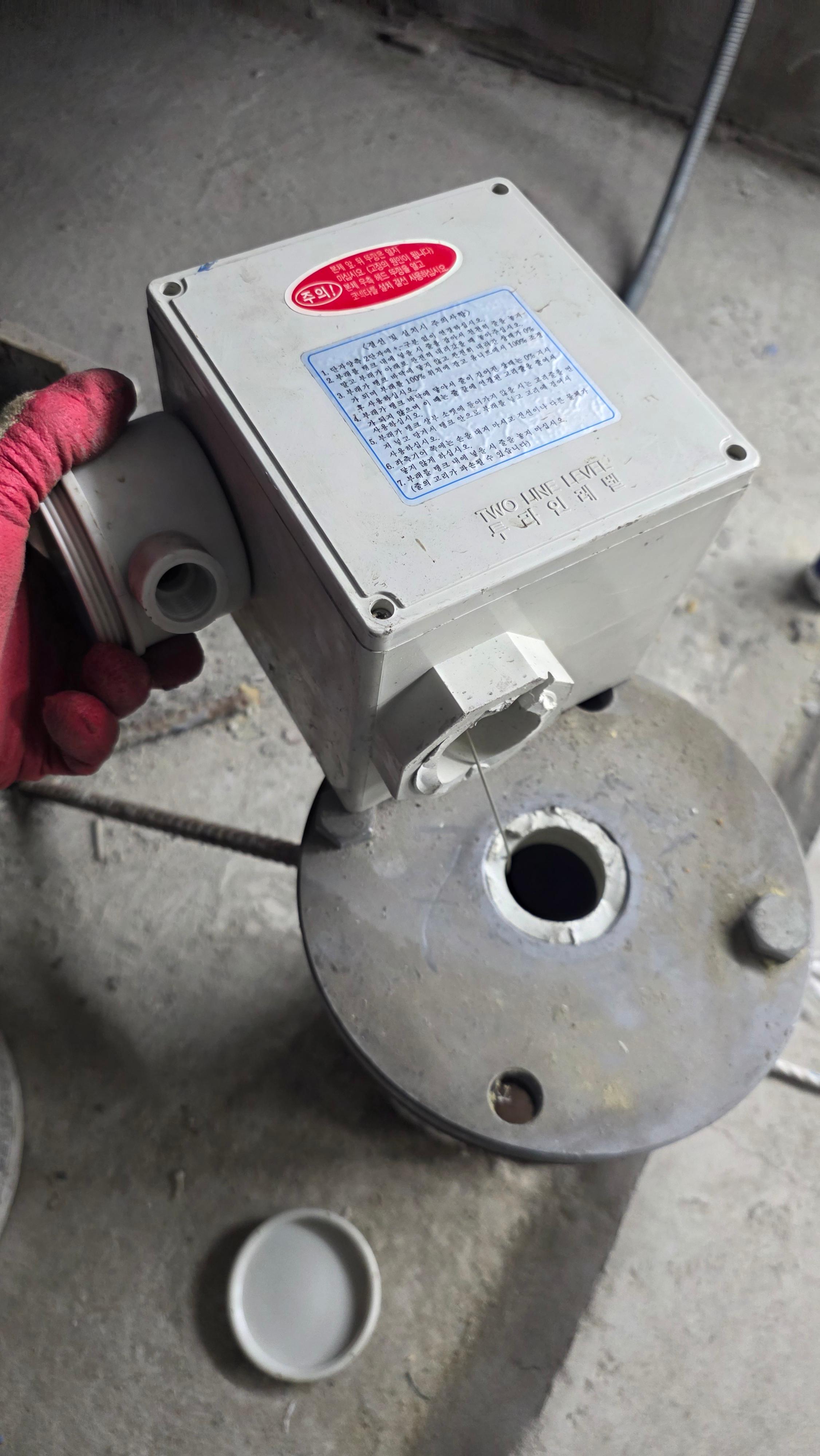

A탱크 기어타입레벨센서 입니다
소켓연결부분이 분질러저 있네요

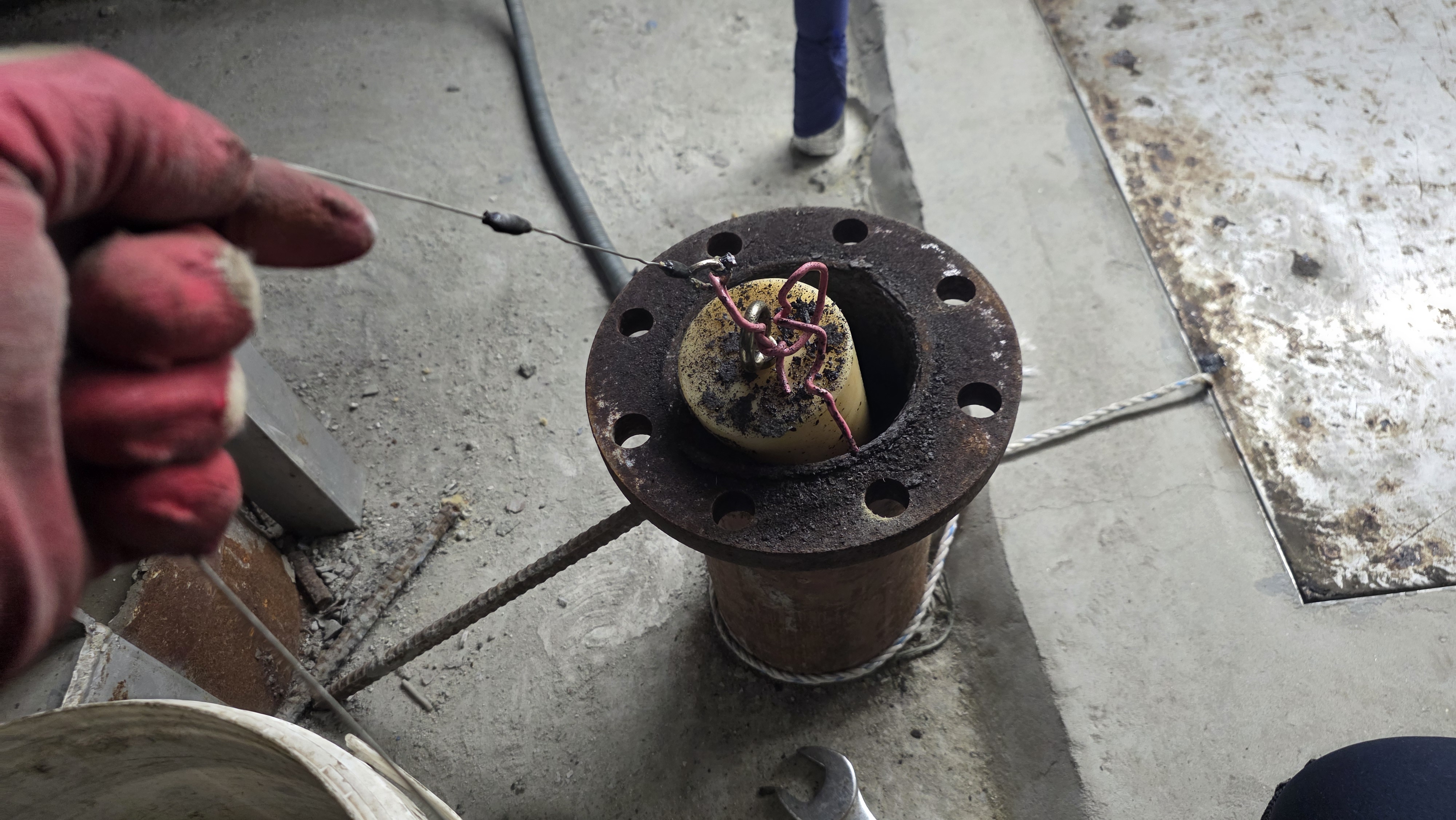

후렌지 부분을 분리합니다
에고 언제부터인지 와이어 부식등 문제로 자체적으로 연결을 했네요
이경우 A탱크 B탱크 높이가 많이 틀려지게 됩니다

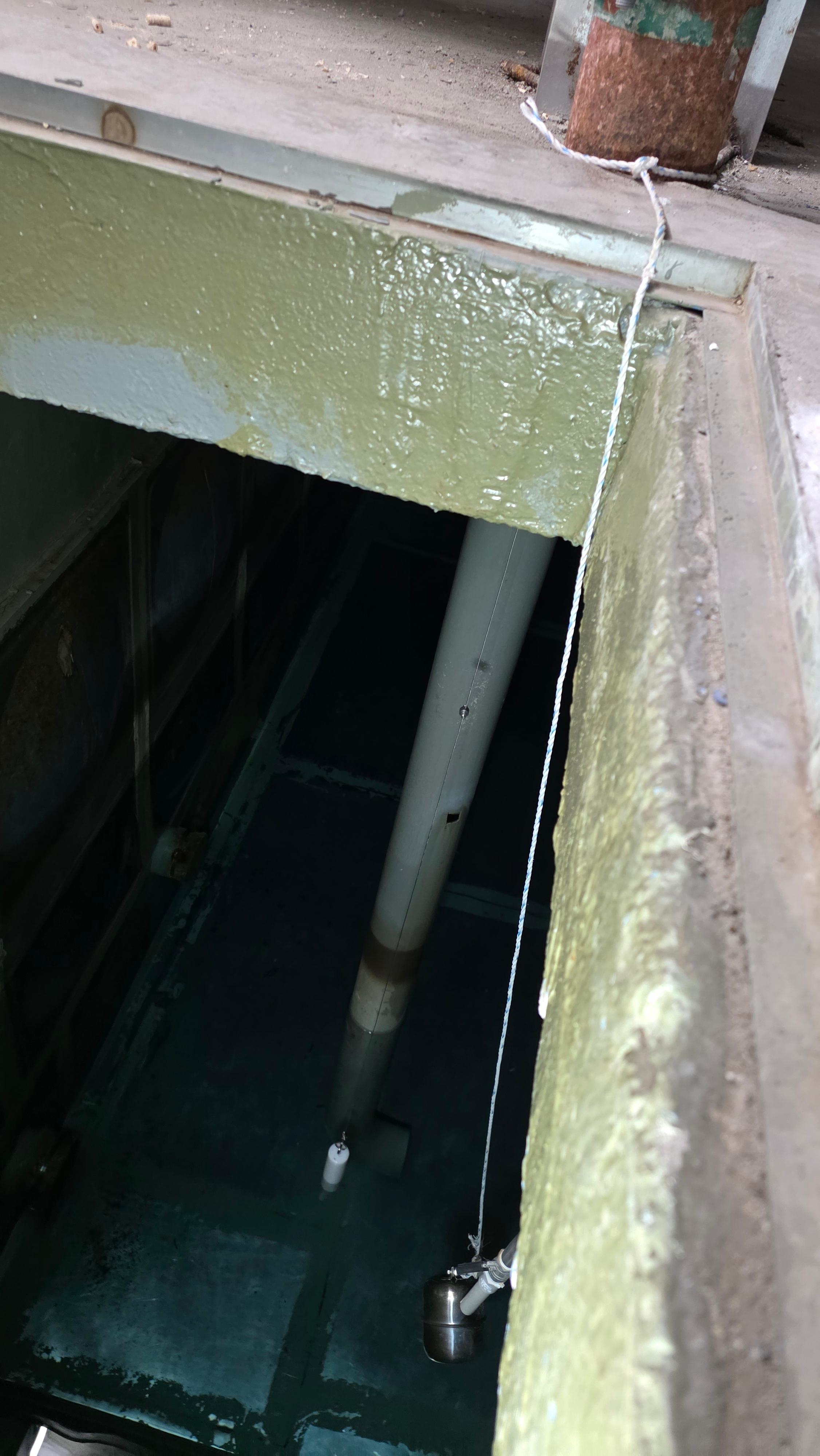

저수조 내부입니다

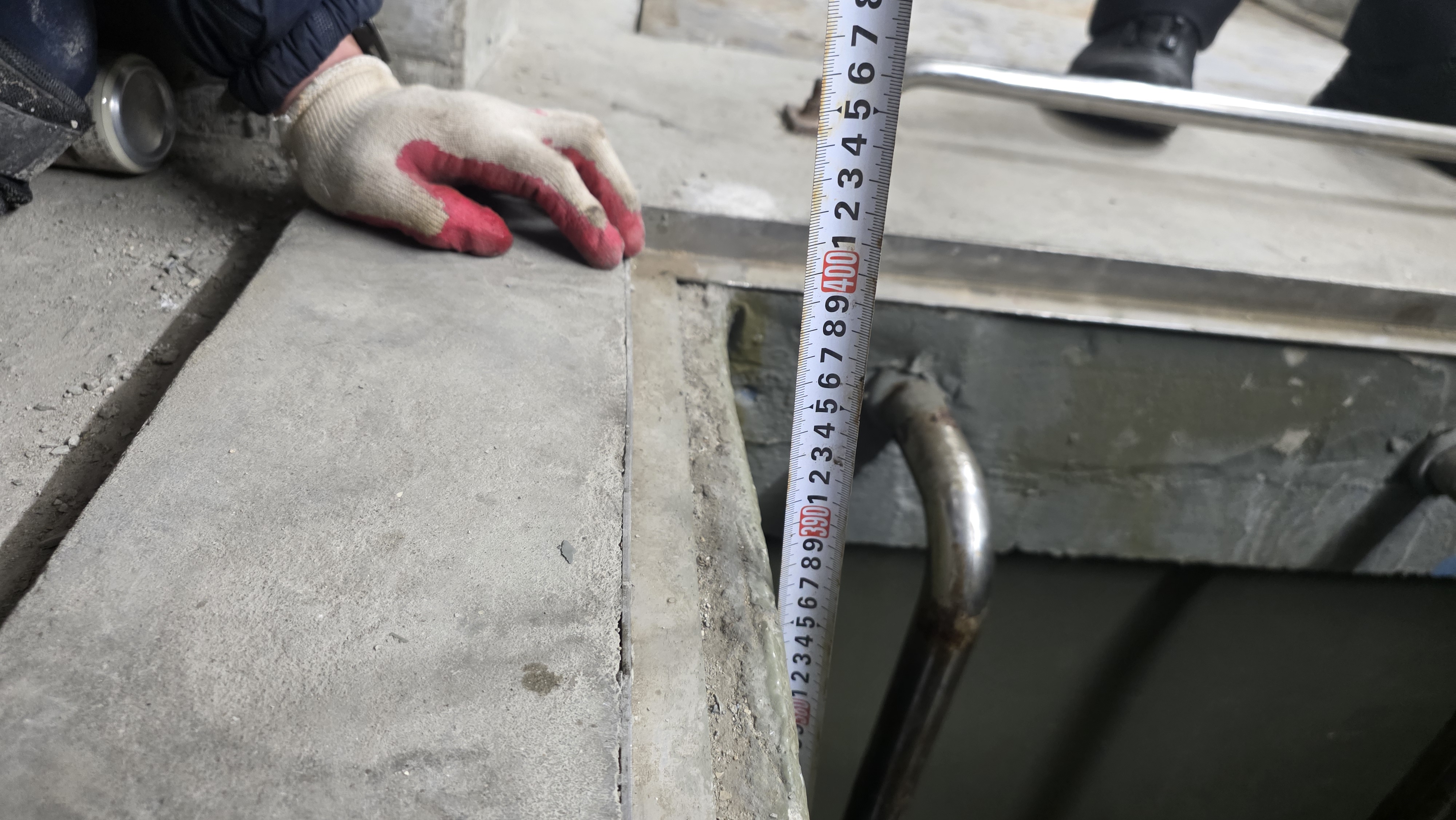

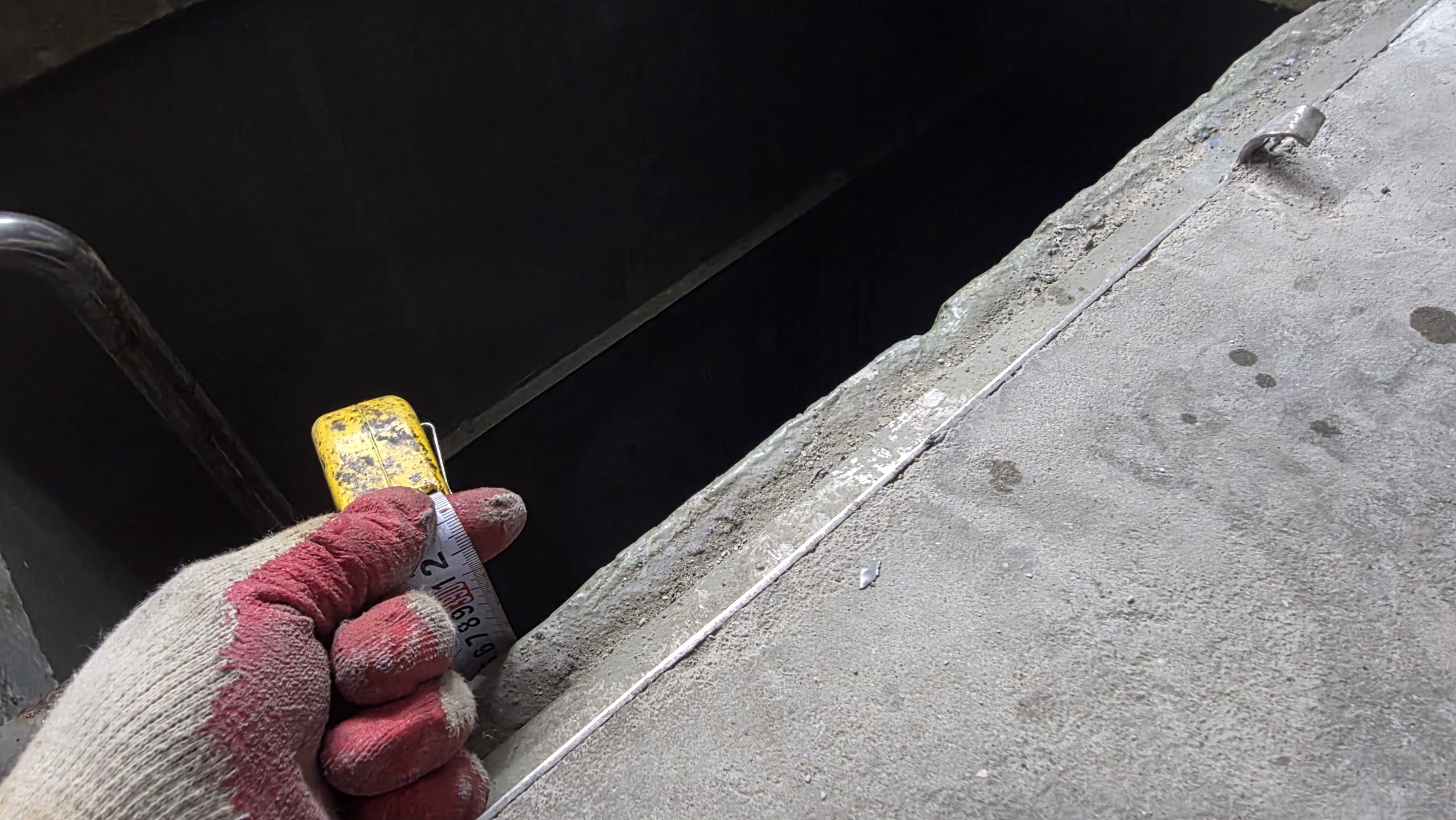

저수조 깊이를 실측합니다

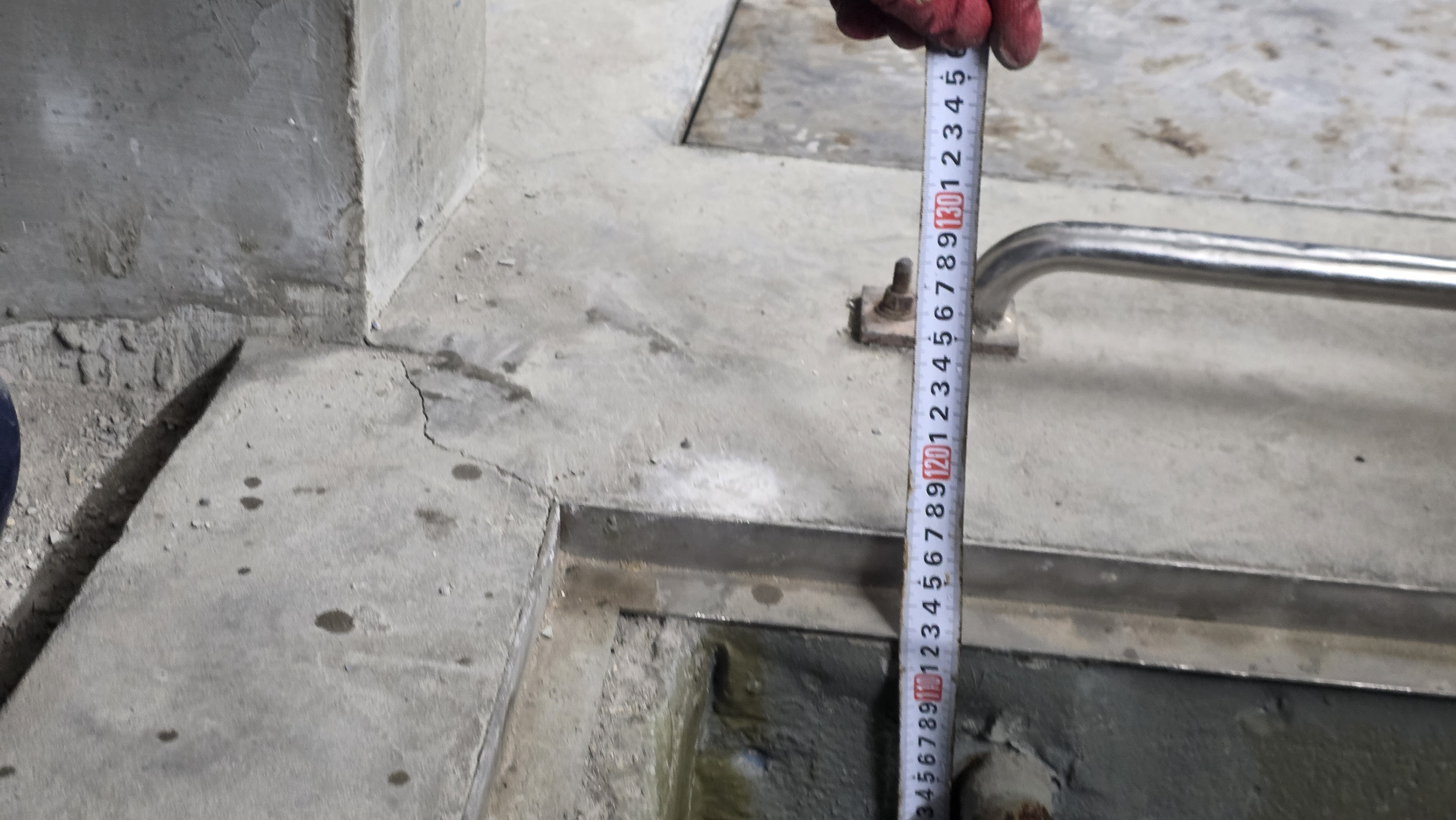

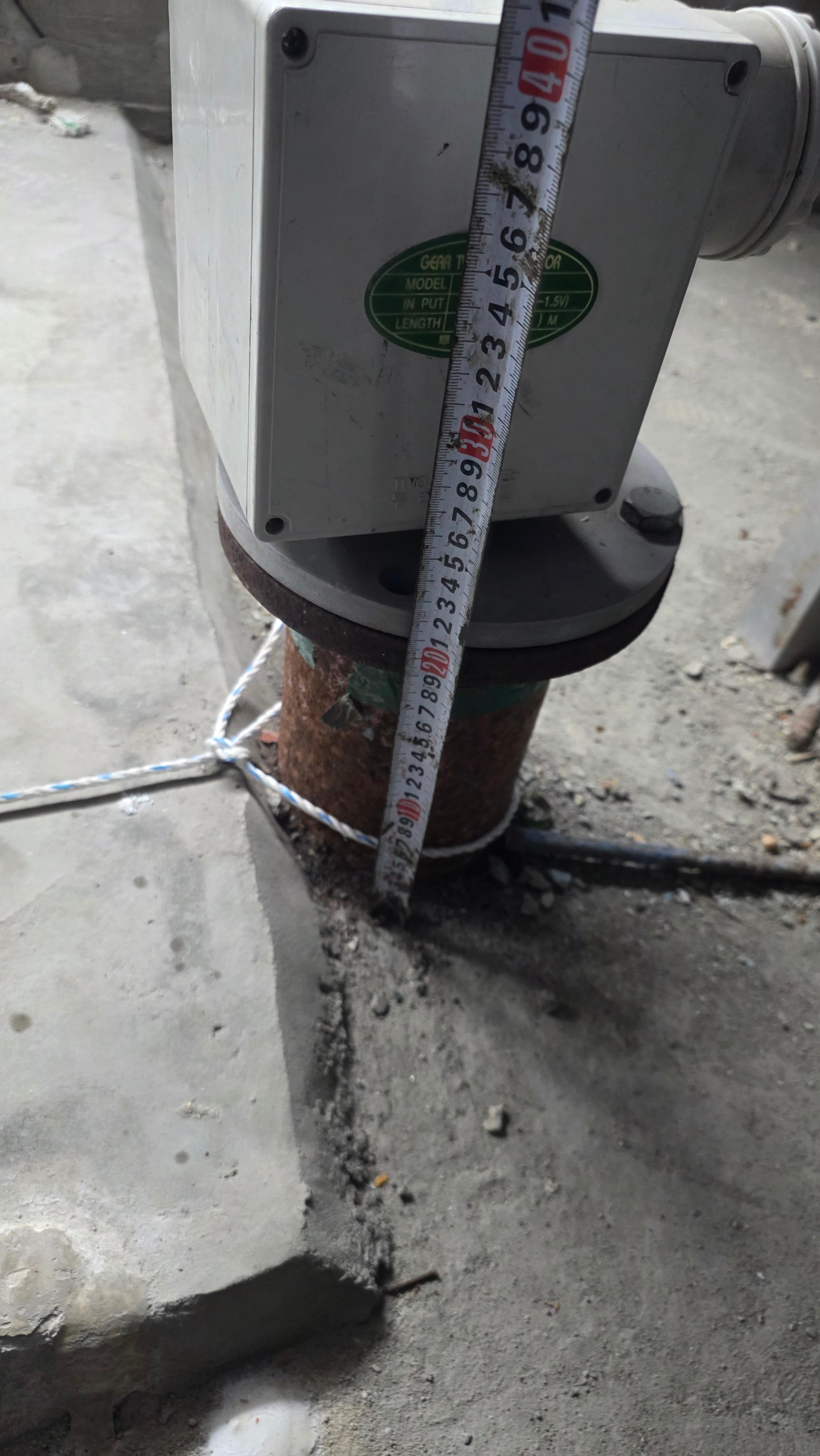

저수조 상부에 있는 기어식레벨센서 후렌지 연결부분 높이도 측정합니다
B탱크입니다

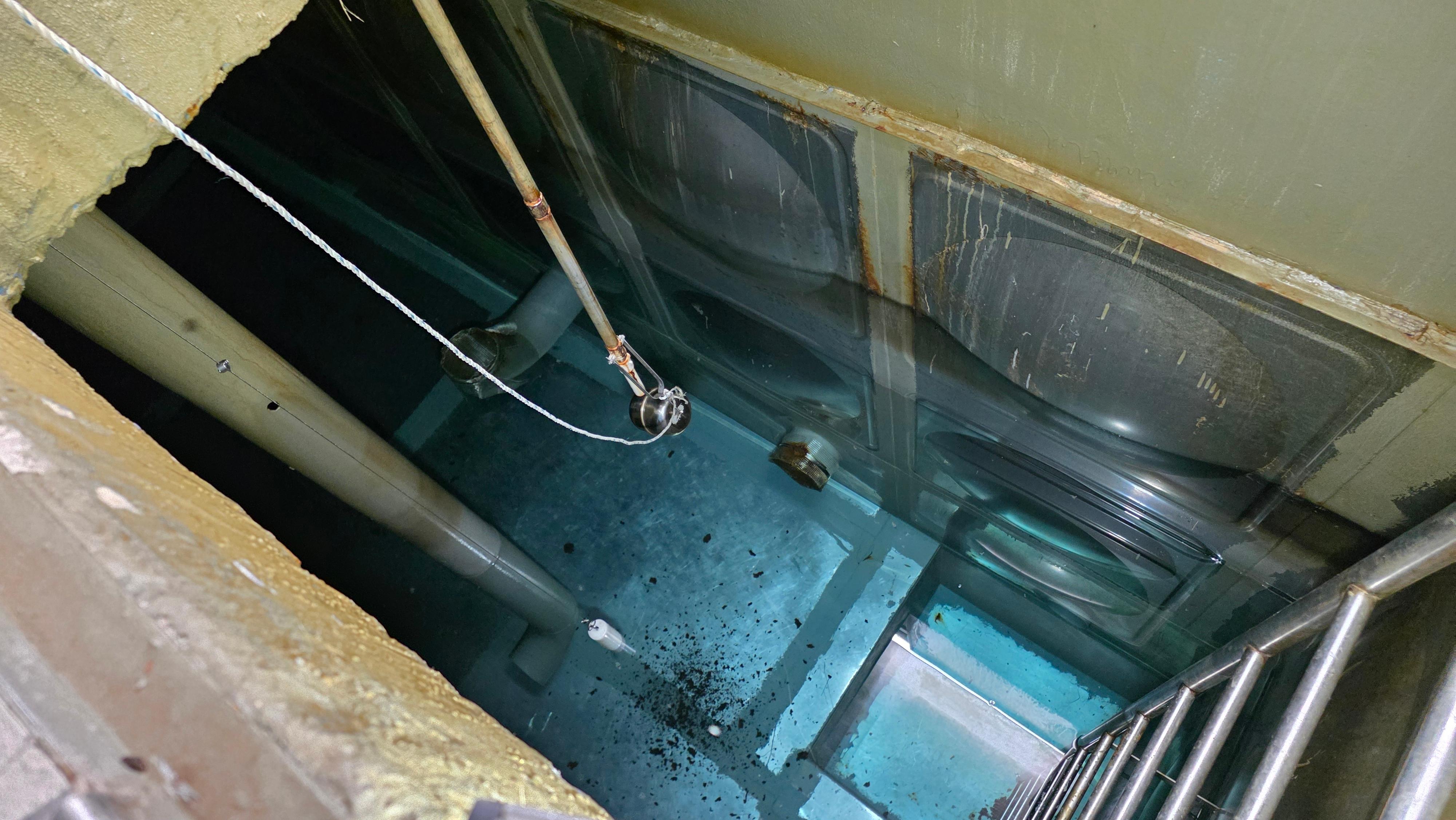

가만히 보니 저수조가 약간특이 합니다
내부에 스탠물탱크 같은게 붙어있네요
아마 콘트리트 저수조를 사용하다 언젠가 리모델링 된것 같습니다
근데 끝까지 안되있고 바닥에서 3미터 정도만 되어있네요
각각 높이를 실측합니다
B탱크 후렌지 높이가 틀리네요
A탱크 B탱크 기어식레벨센서 분리
기계실로 갖고와서 제작 제원을 확인해봅니다
관리과장님께서 주문사항입니다
왜 실측후 제작을 원하셨는지 말씀하십니다
리모델링후 저수조 높이가 변했는데 예전 레벨센서높이가 틀리고 헌팅으로 인한 오작동이 많다고 합니다
저수조 높이에 비해 오버풀로우관이 상당이 낮게 설치되어 있습니다
저위쪽 배관이 아마 예전 오버플로우관같습니다 현제는 막아져 있네요
그후 저수조 리모델링후 오버플로우관을 아래로 내린것 같습니다

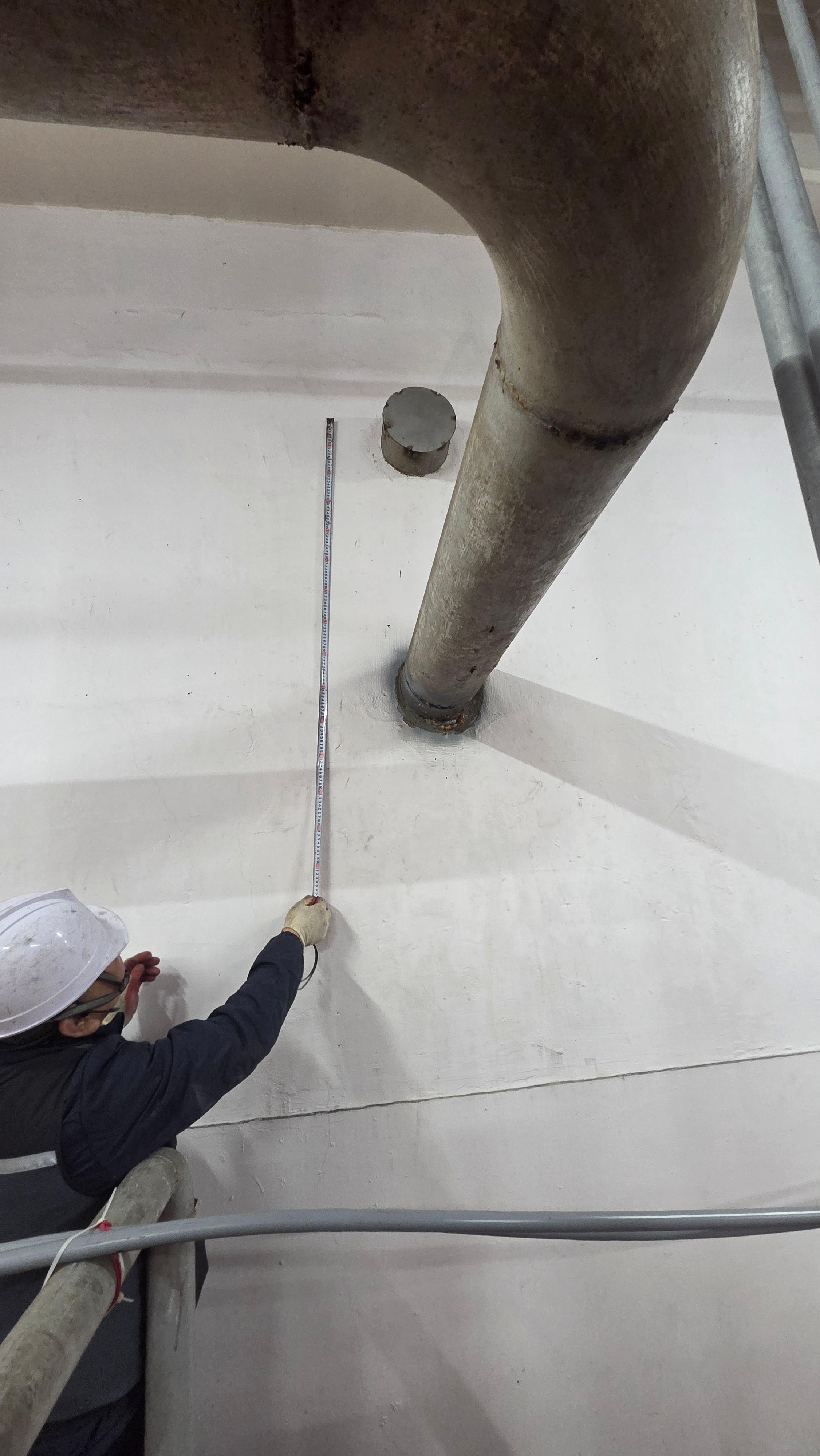

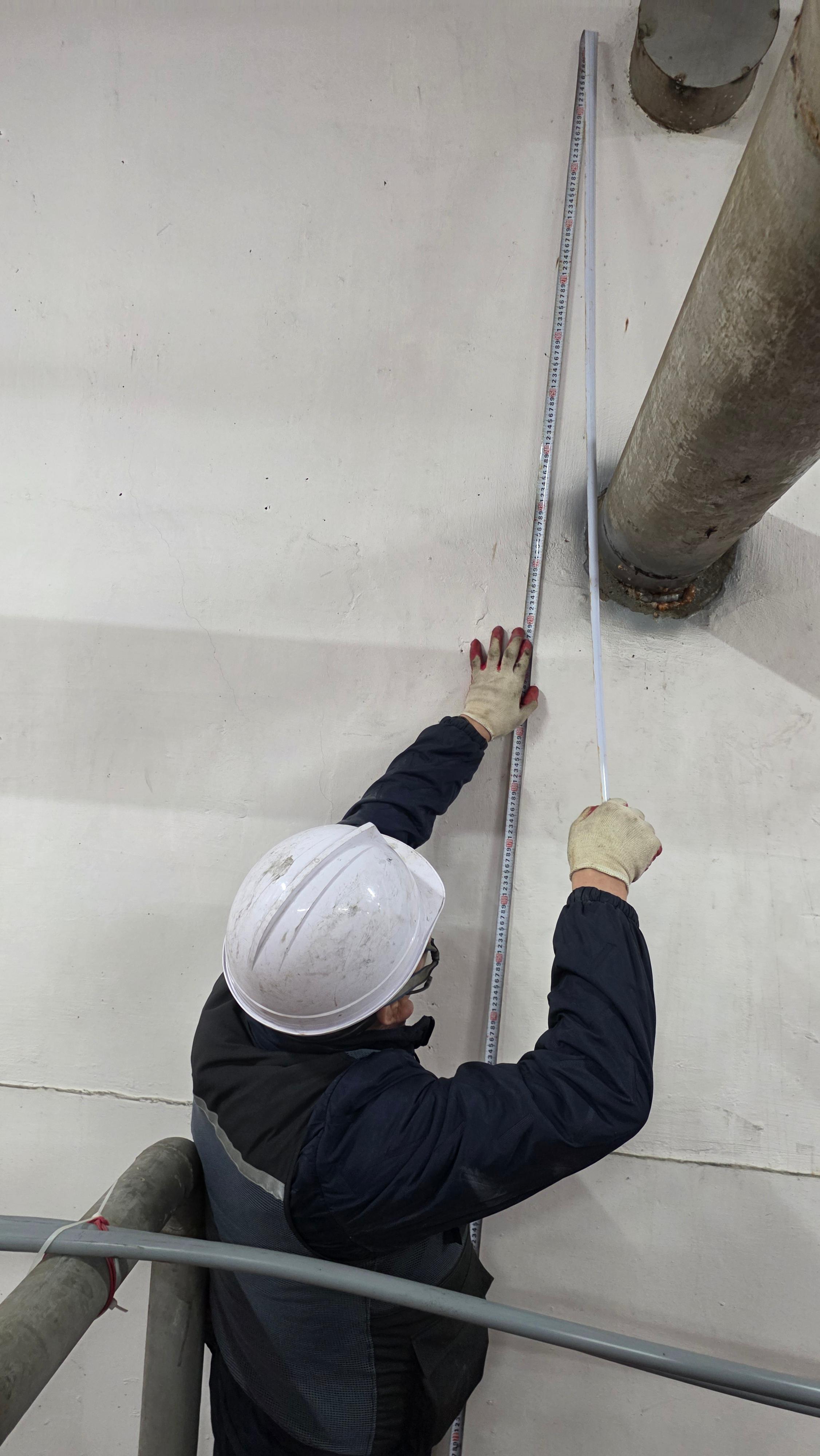

저수조 바닥부터 상부 높이 측정
측정한 길이를 바탕으로 저수조 높이 부스터펌프 공급관 높이 오버플러우관 위치 등을 바탕으로
제작 제원을 설계후 준비해온 기어식레벨센서 LTG-500-2"를 현장에 저수조에맞게 제작합니다
첨단오트콘스 디지털컨버터 LTG-2001C 에 계측거리 무계측거리등을 입력합니다
최고 높이점을 입력후 레벨콘트롤러에 100%가 나타나도록 셋팅합니다
기어식레벨센서 추가 부스터펌프 공급관 바로 상부에 오면 0%로가 되도록 셋팅합니다

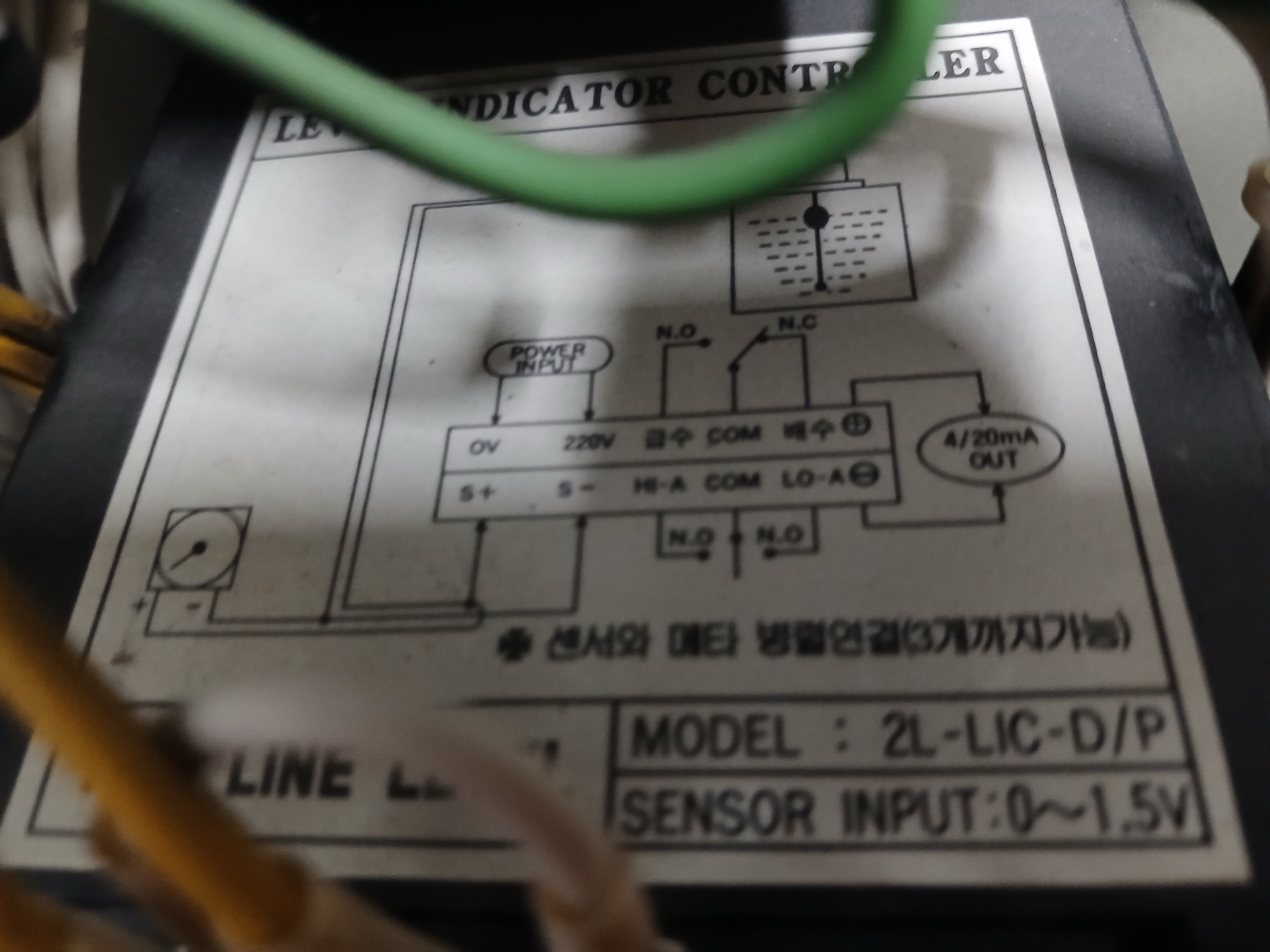

기존 투라인레벨 저항타입 레벨콘트롤러 결선도를 확인합니다

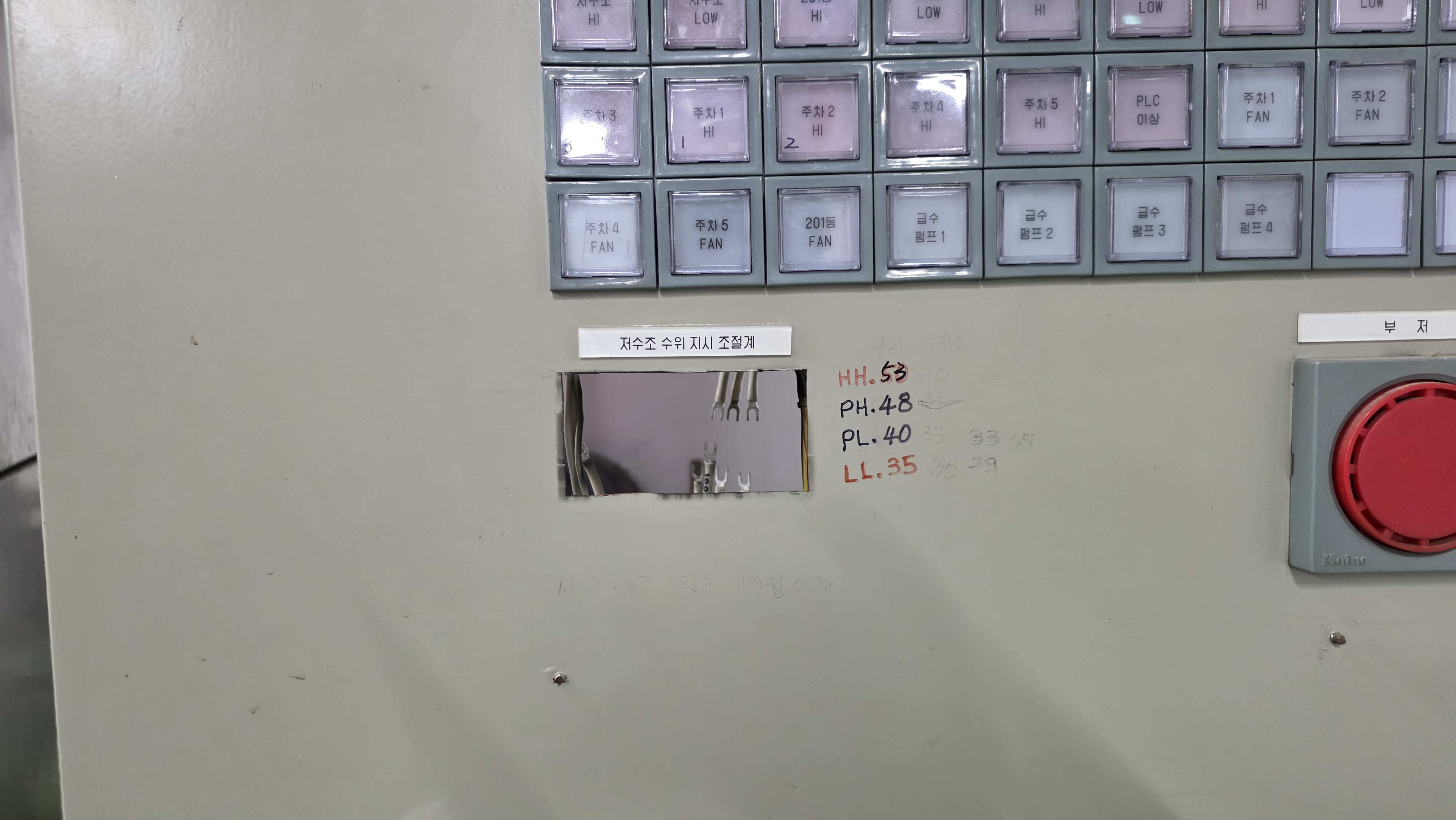

자동제어 감시판넬에 있는 기존 저수조수위지시조절계 제거중

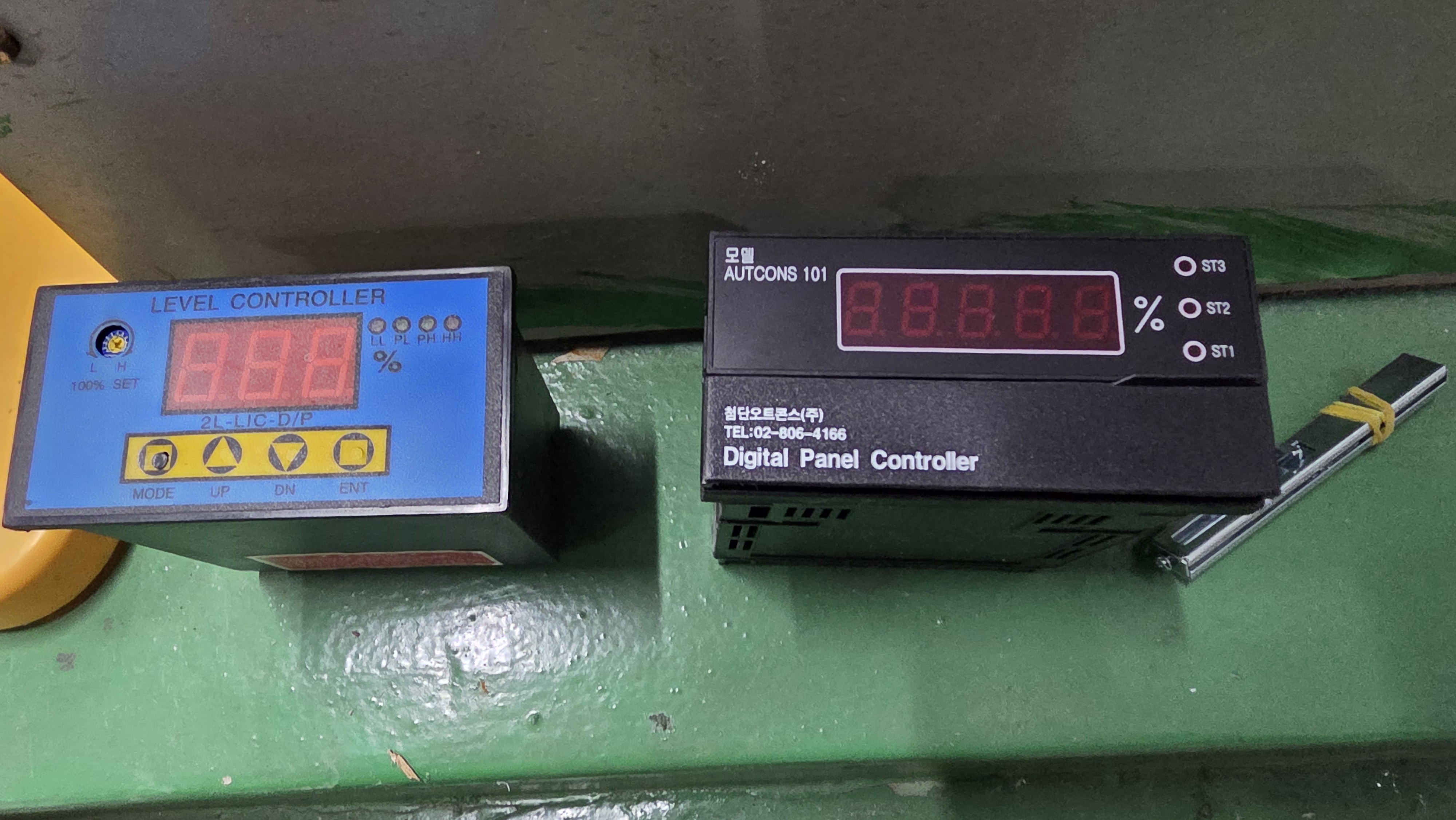

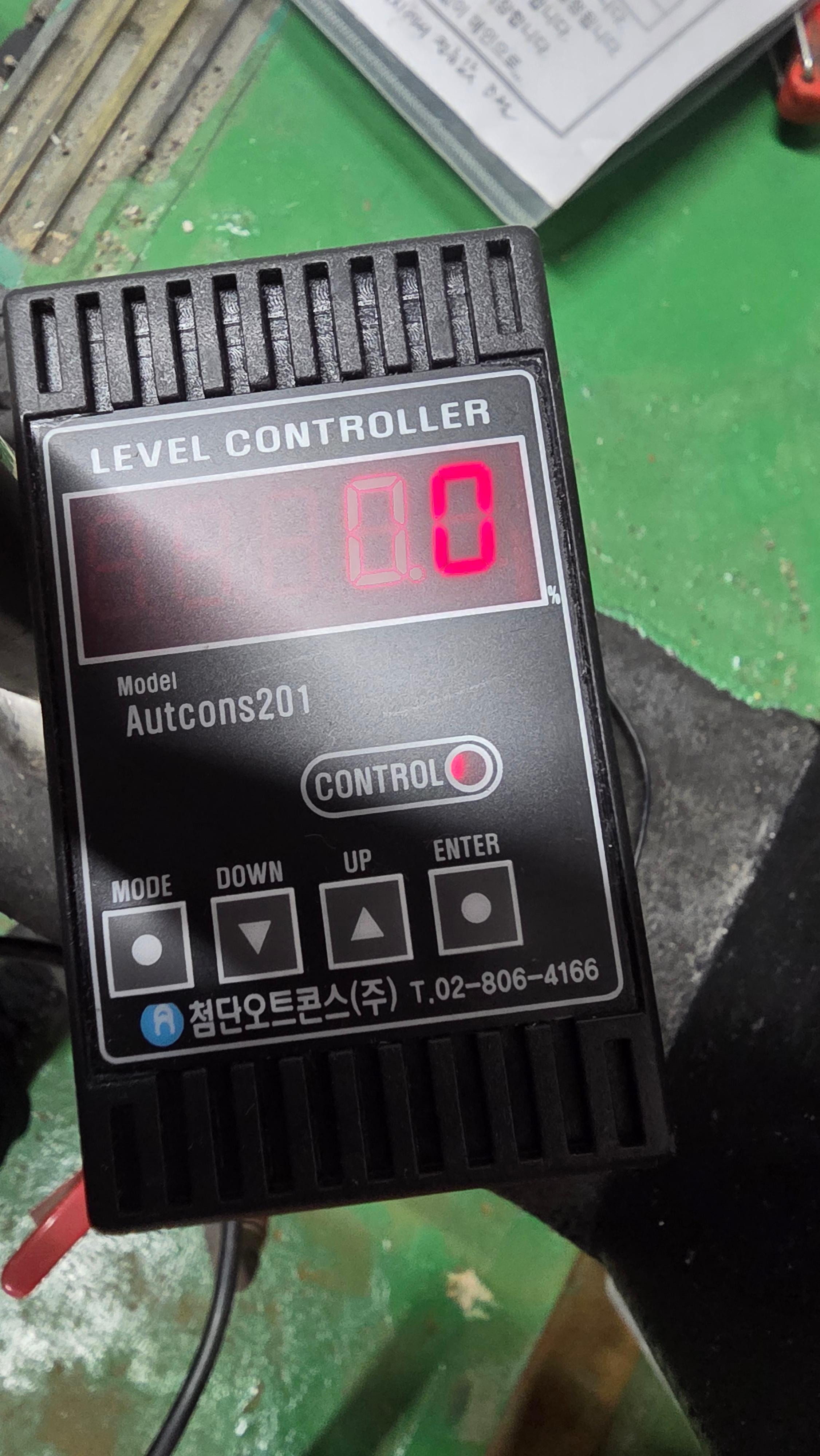

기존 투라인레벨 2L-LIC-D/P 저항타입 과 준비해온 첨단오트콘스 AUTCONS101 모델 비교삿
첨단오트콘스 AUTCONS101제품과 LTG-500-2"로 교체하는 이유는
대부분의 자동제어 신호는 DC24V를 레벨콘트롤러에서 받아 레벨센서가 4~20mA값을 수위에 따라 출력하는 방식입니다
전류타입 4~20mA 출력 표준타입으로 교체하며 추후 이상시 다른회사제품과도 호환이 됩니다
첨단오트콘스 AUTCONS101제품에 새롭계 결선을 합니다

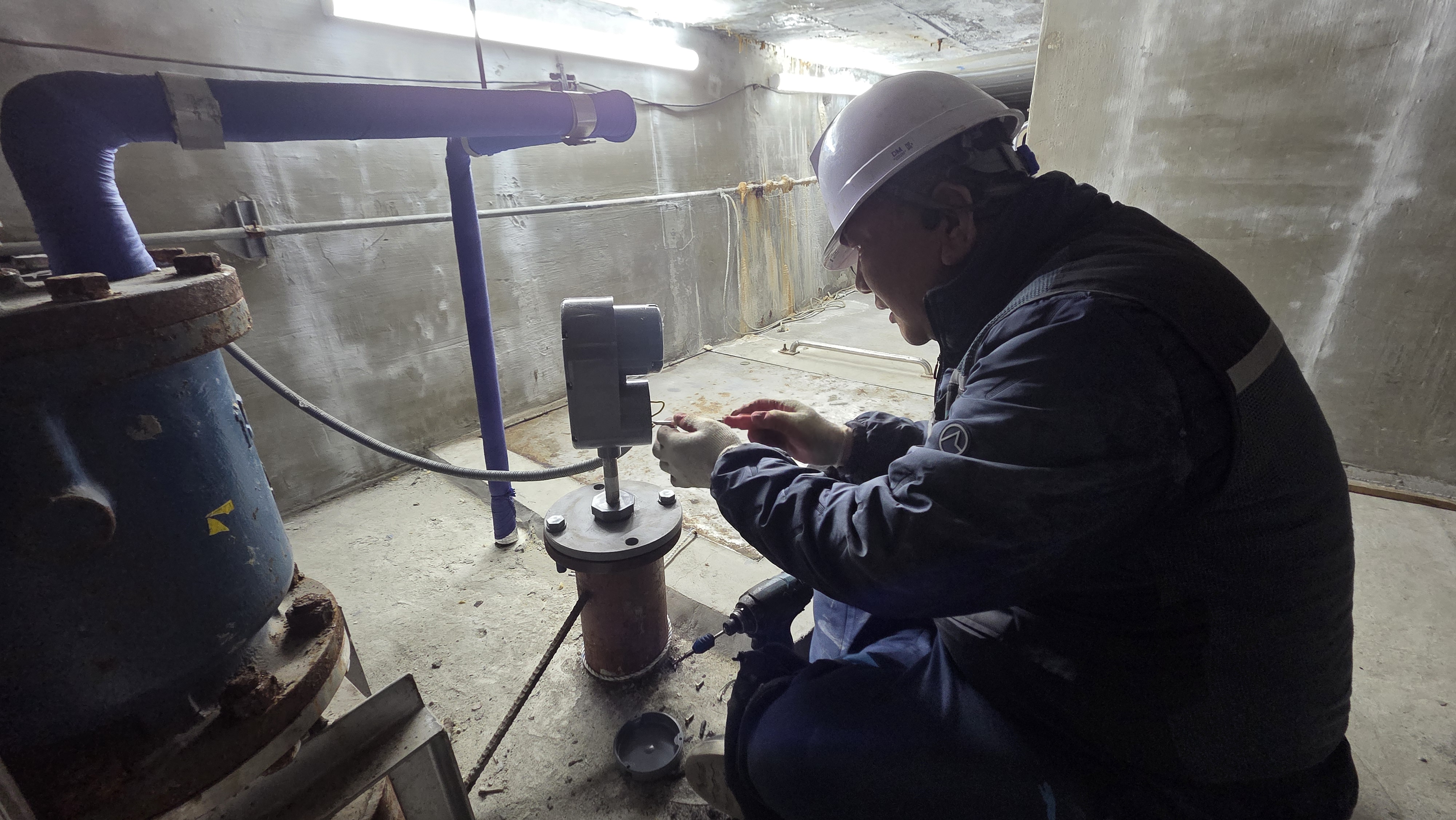

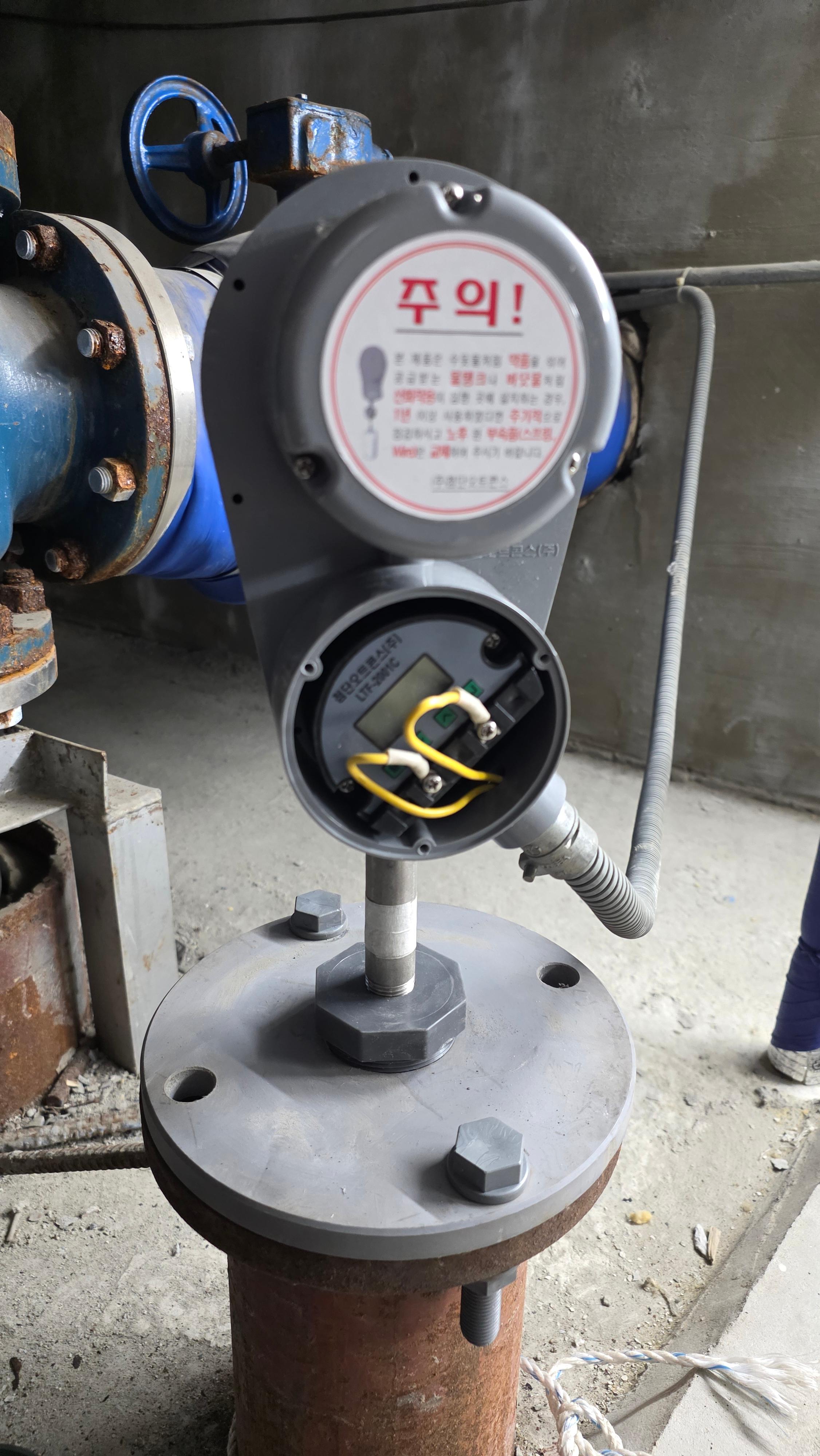

현장에서제작한 기어식레벨트랜스미터 LTG-500-2"제품을 저수조 상부에 설치하고있습니다

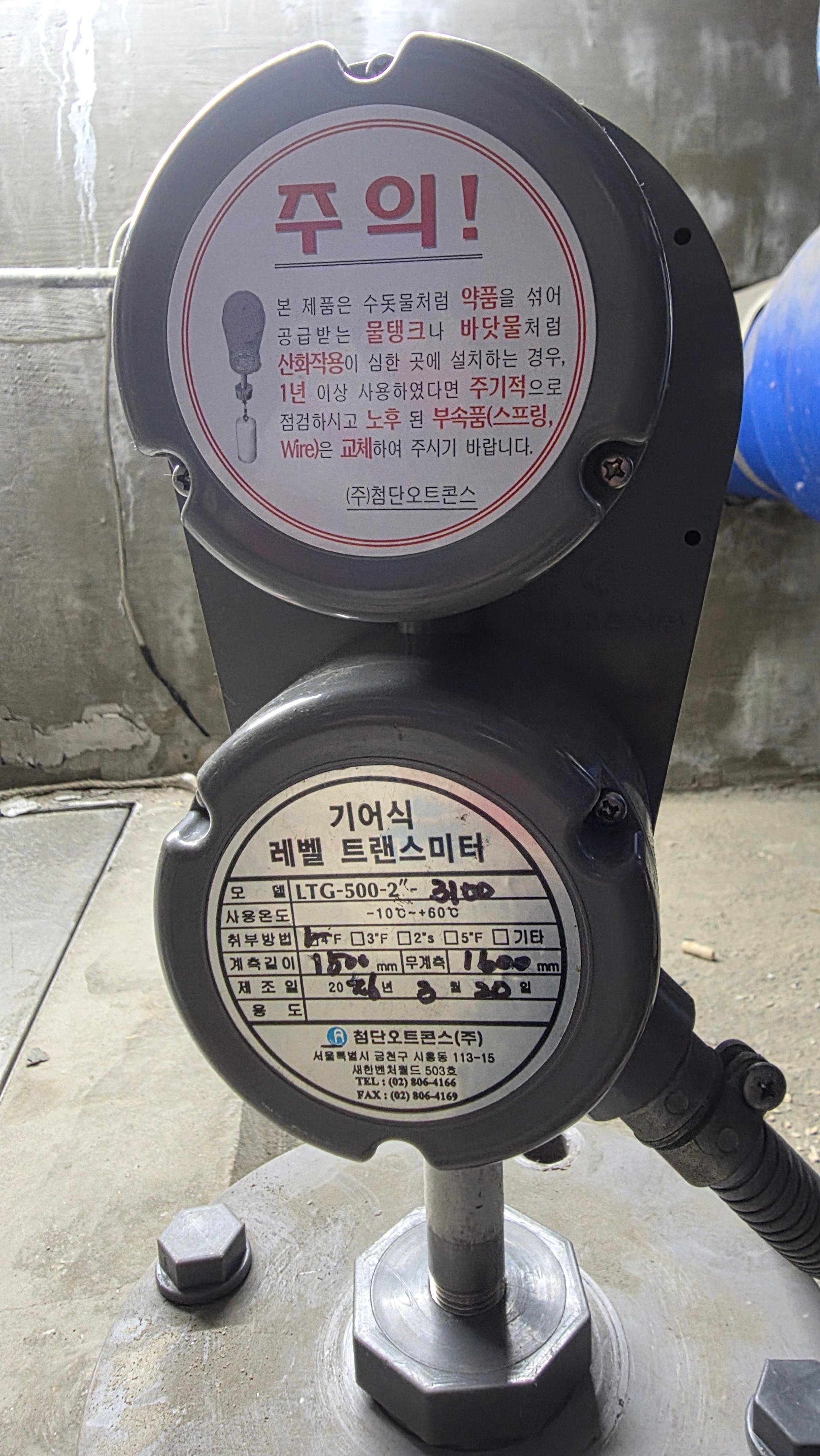

다음엔 바로 제작이 가능하도록 명판에 제원을 적어놓습니다
기어식레벨센서 특성상 와이어와 추가 수위에 따른 방해가 받지않도록 설치해야합니다
잘설치가 되었는지 확인합니다
A탱크 B탱크 저수조 상부에 기어식레벨센서 설치완료

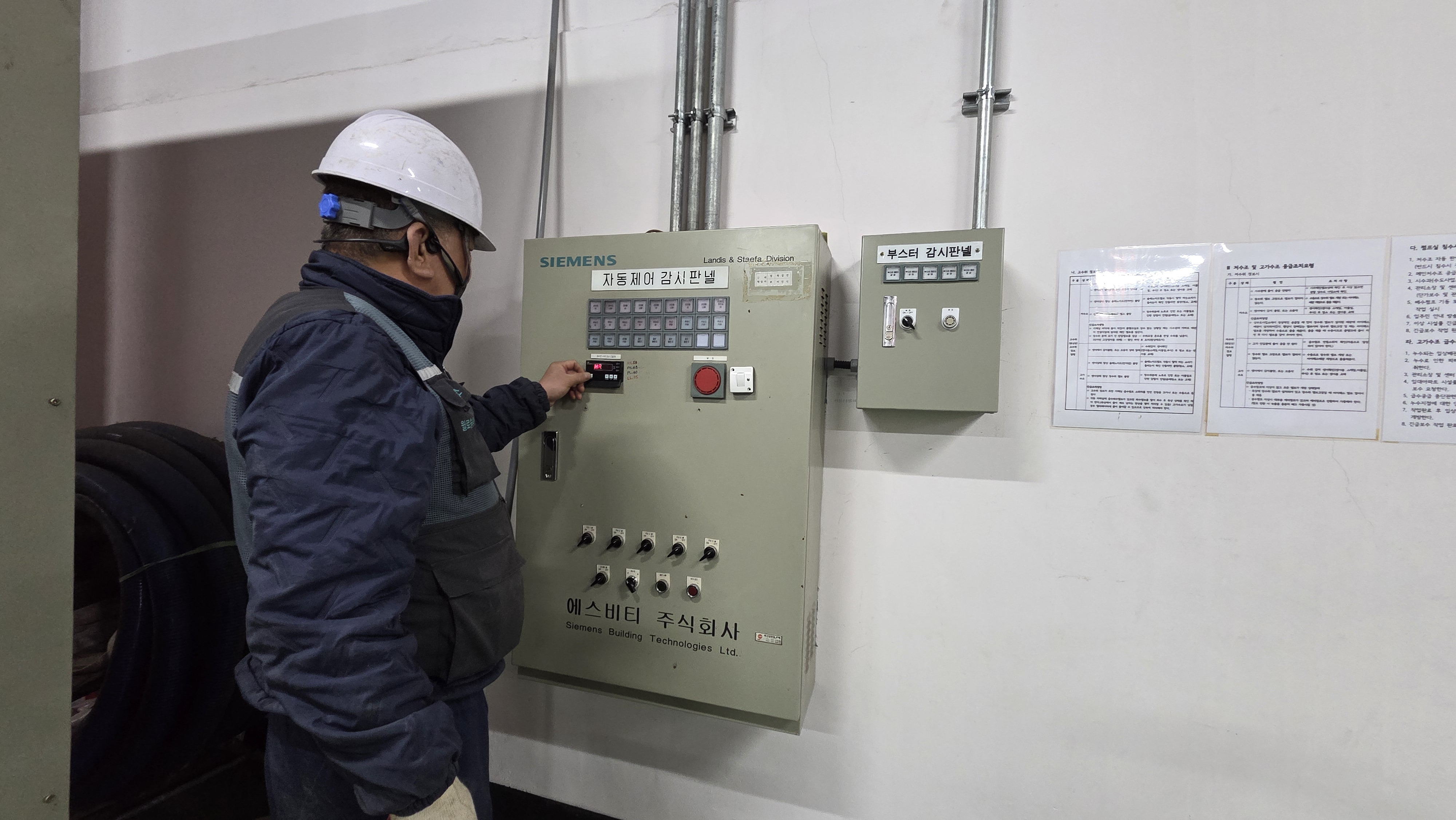

자동제어 감시판넬로 와서 저수조수위조절계 레벨콘트롤러에 정수위밸브 저수위알람 시수공급(START) 시수공급정지(STOP) 하이알람 값을 입력합니다
교체한 투라인레벨 저항타입 기어식레벨센서와 콘트롤러
레벨콘트롤러 저수조 수위지시계의 수위값을 조정하여 정수위밸브가 제대로 열리고 닫히는지 확인합니다
