경기도 용인시에 있는 모 기관건물 저수조 레벨콘트롤러 레벨센서 교체작업입니다
증상:사무실 모니터에 저수조 실질적인 수위와 상관없이 가끔 고수위 저수위경보발생
모니터에 나오는 수위의 %가 출렁거림
점검할포인트 저수조 수위를 조정하는 DDC판넬에 있는 레벨콘트롤러에서 정수위밸브 스타트 (시수공급)램프가 점등될때 지켜볼때 레벨콘트롤의 수위 숫치가 스타트점이 50%라고 볼때 50에서 스타트 (정수위밸브 열리고 시수공급)50 51 52 53 54 54 55 56 57 58 59 60% 정지가 60%라고 볼때 한계단씩 숫치가 올라가야 정상
50에서 갑자기 10%20% 이런식으로 순간적으로 오르락 내리락 하는 현상을 헌팅이라고 하며
대부분 저수조 상부에 설치된 레벨센서 이상으로 볼수있습니다
의뢰들어온 사진을 보면서 작업설명드립니다
저수조레벨콘트롤러인 STI-4US 수덕레벨제품

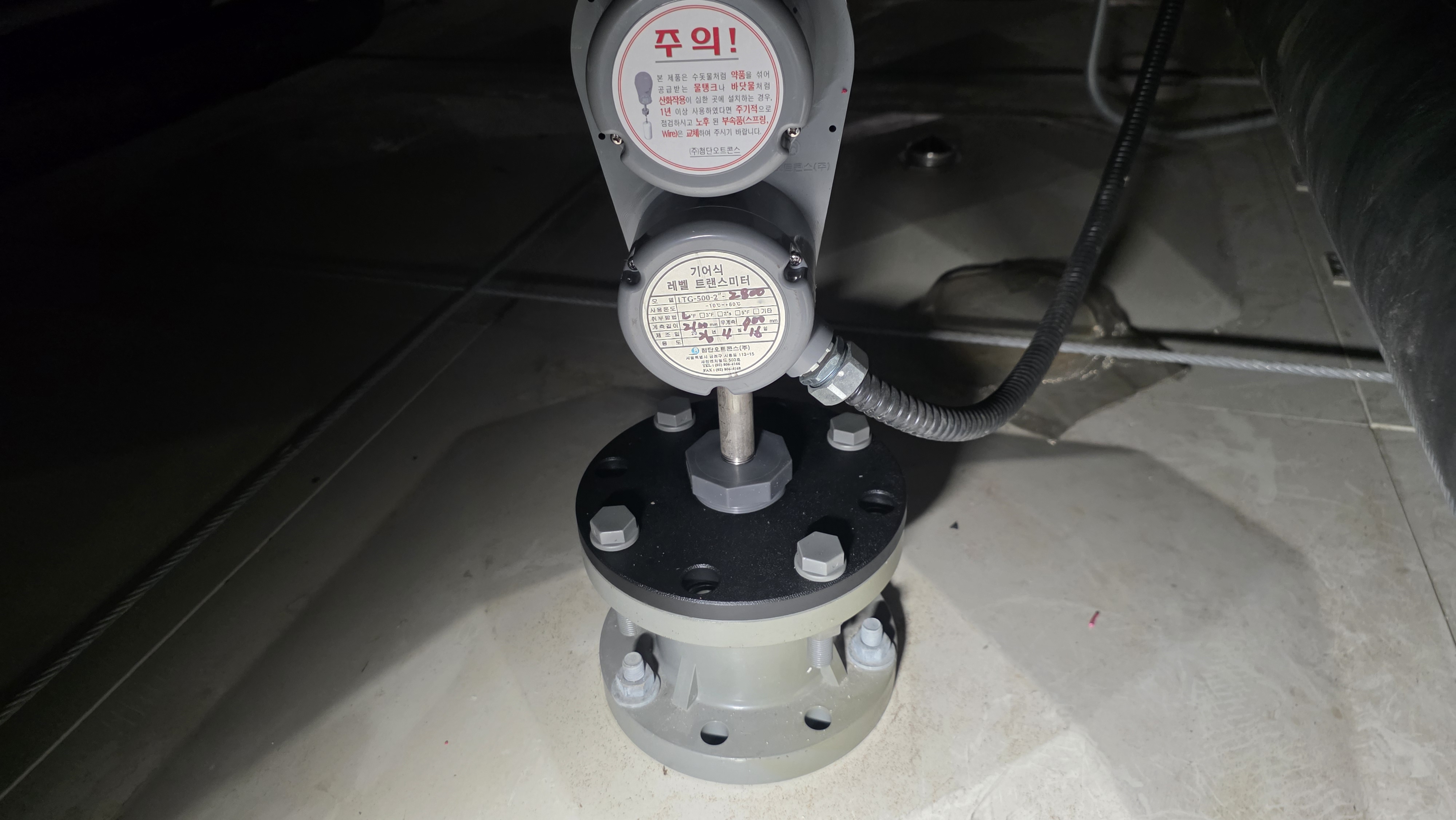

저수조 상부에 설치된 레벨센서 기어식레벨센서로 SG-980S 수덕레벨제품
기어식레벨센서 SG-980S 제작제원
위 사진을 바탕으로 견적을 넣고
웜&웜휠방식 첨단오트콘스 기어식트랜스미터 제품으로 권장드리고 현장에서 바로제작후 교체작업을 진행함
전체적인 DDC판넬 점검

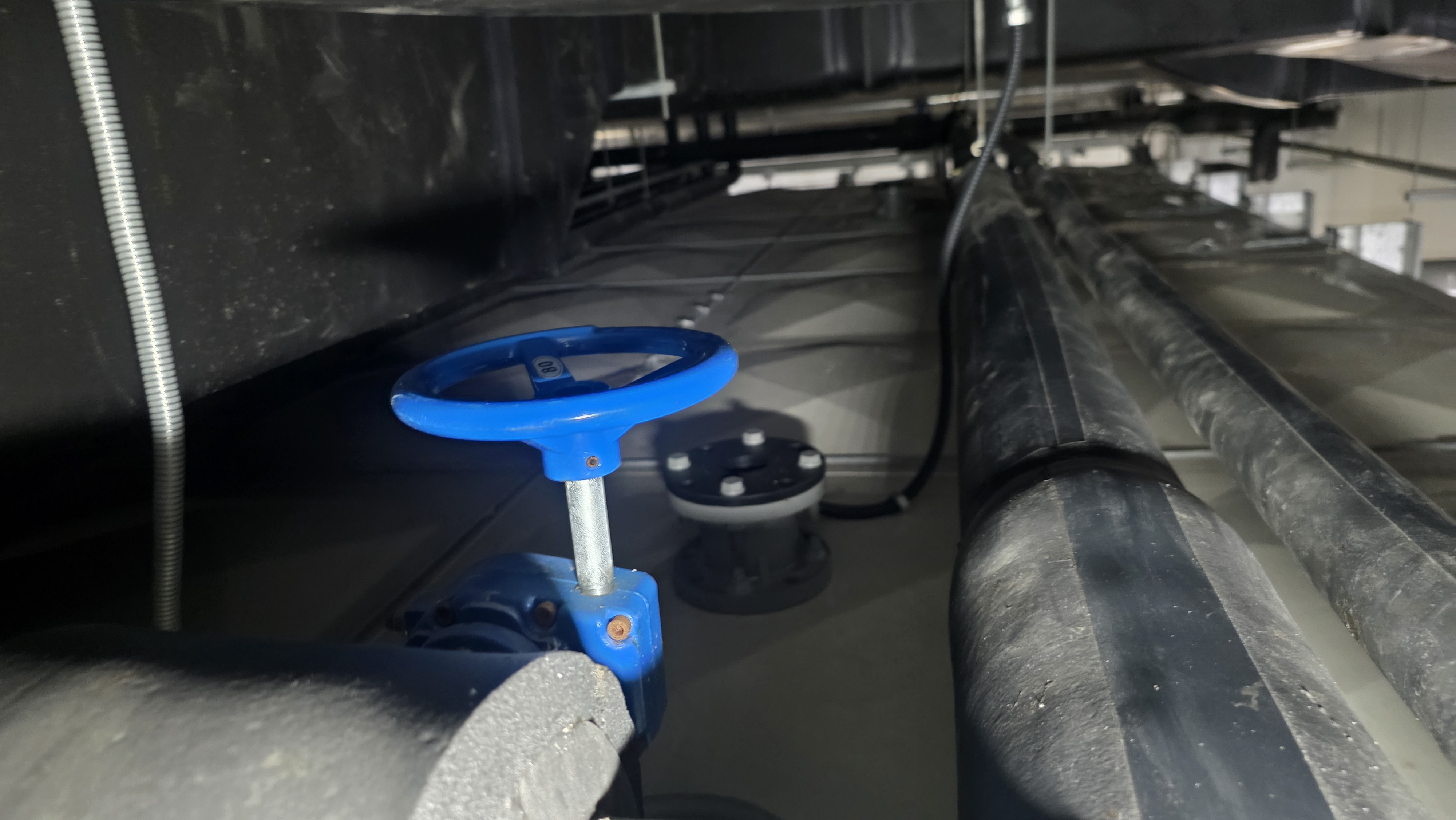

저수조 상부에 있는 기어식레벨센서 분리중
후렌지에서 기어식레벨센서 분리
A탱크 B탱크 모두 분리

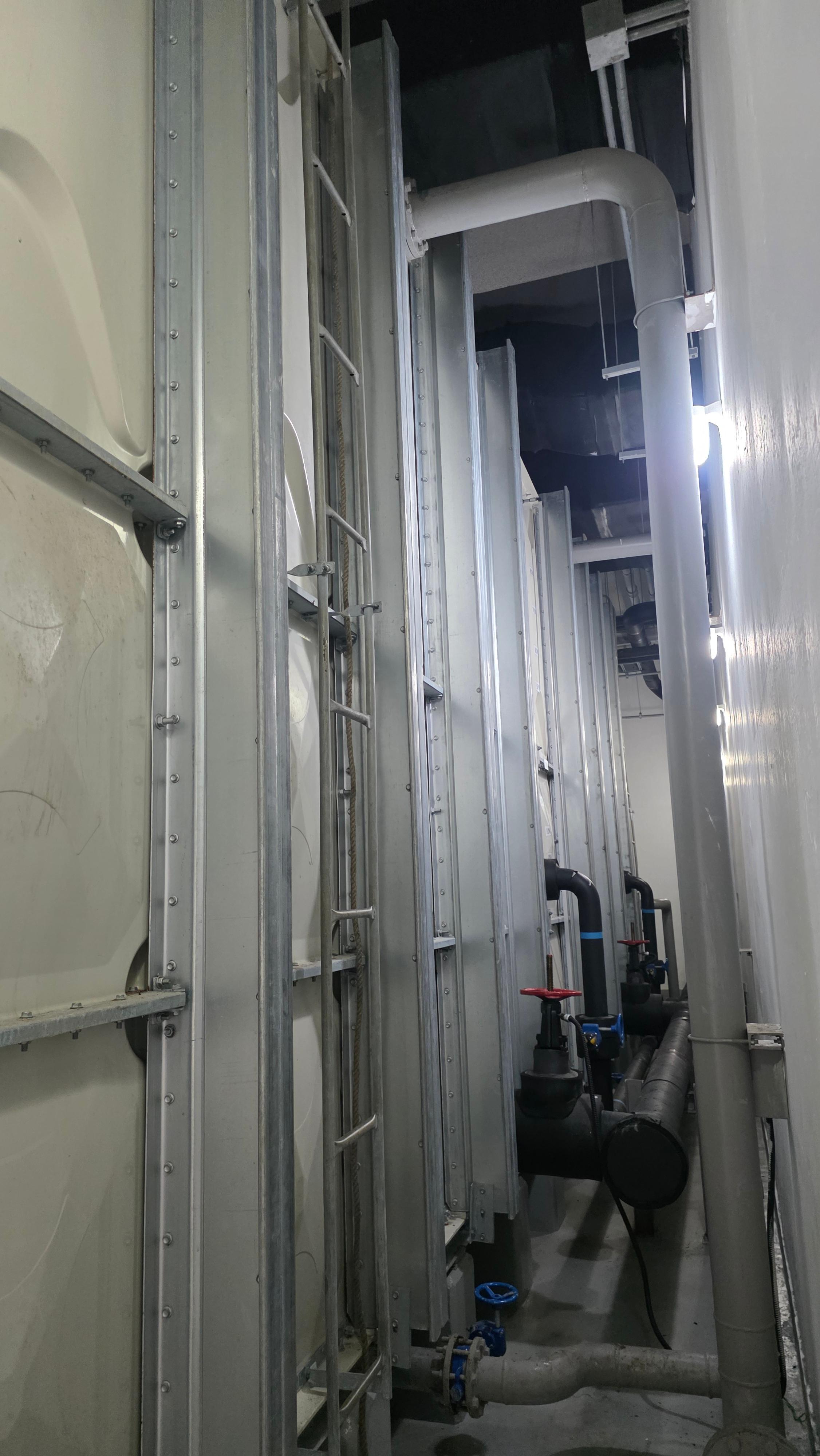

저수조 높이 체크

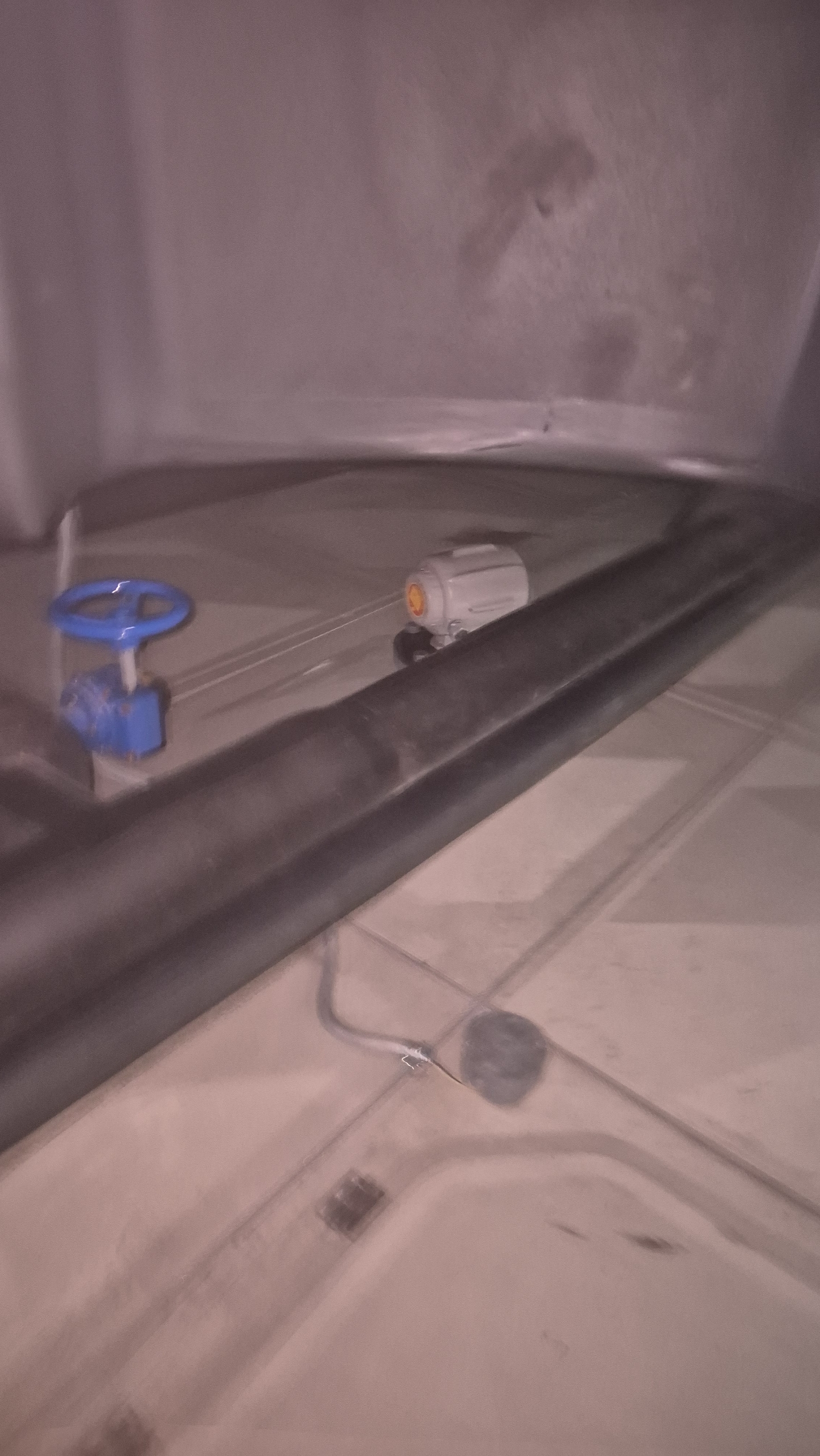

부스터펌프 급수라인 오버플로우관 체크

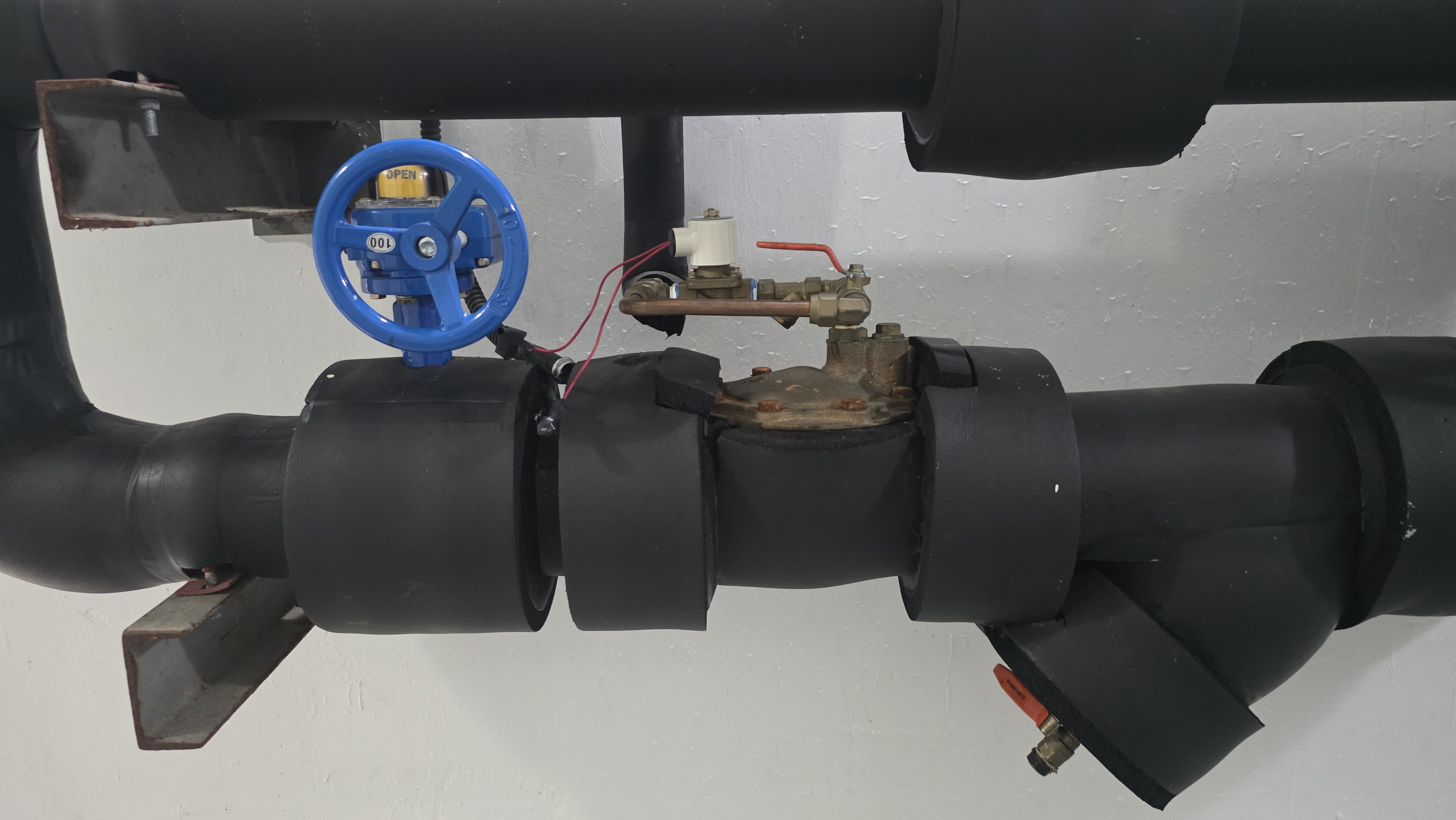

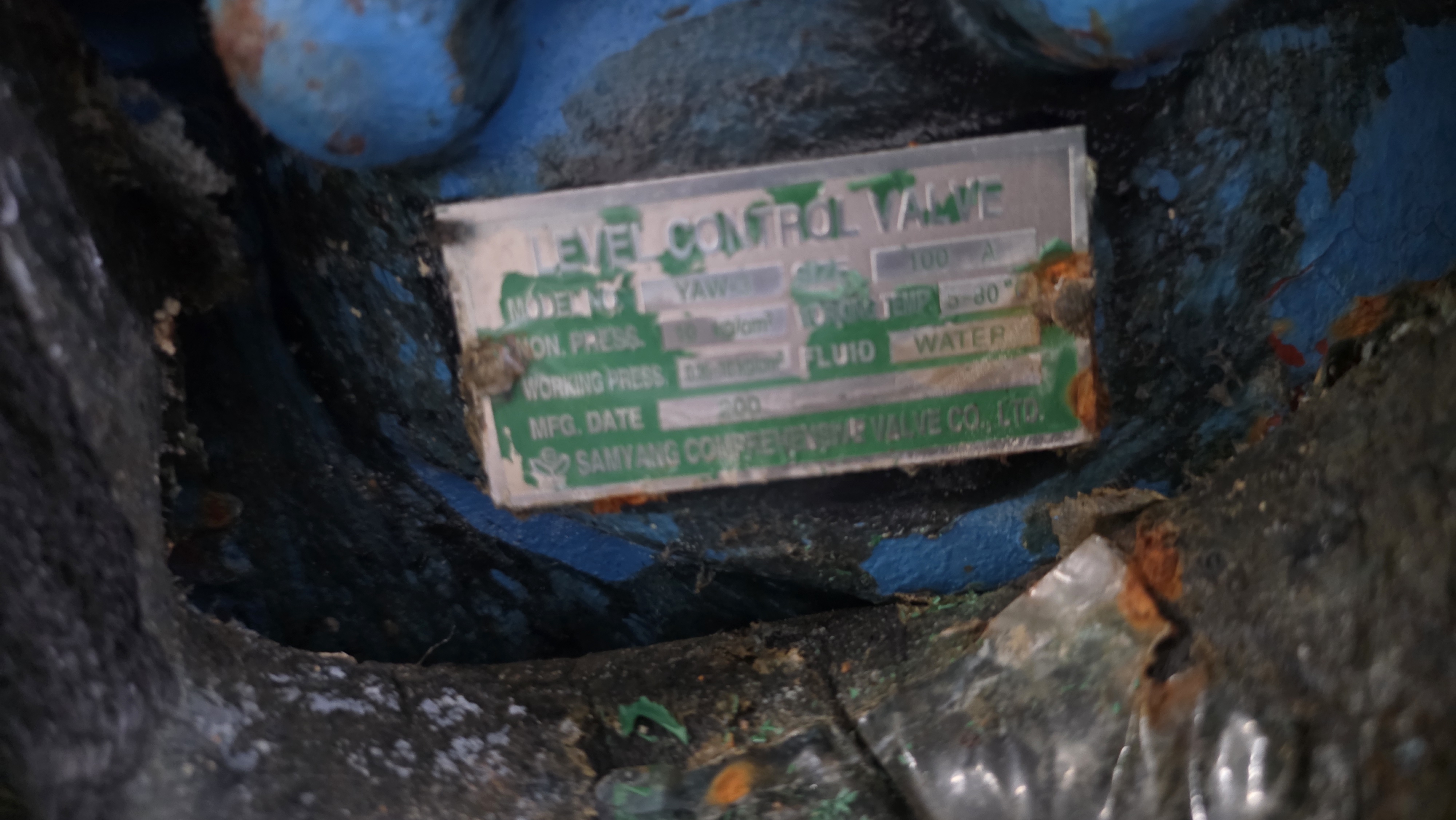

바로옆 정수위밸브도 체크 삼양레벨콘트롤밸브로 설치되어 있네요
추후 이상시 빠른대쳐를 하기위해 명판도 찍어놓습니다
준비해온 첨단오트콘스 제품과 수덕제품 비교샷
항상 준비되어있음 바로 대처가능
DDC판넬에 기존 수덕레벨 저수조 레벨콘트롤러에서 STI-4US제품에서 첨단오트콘스 AUTCONS201제품으로 단자대교체및 결선변경중입니다
저수조 탱크 높이와 부스터펌프 시수공급라인 오버플로우관을 한번더 체크 기존제품와 똑같이 현장에서 제작하고 있습니다
첨단오트콘스 공식 대리점및 서비스점 제휴기념으로
고가의 디지털 컨버터 타입으로 저렴하게 공급해드렸습니다

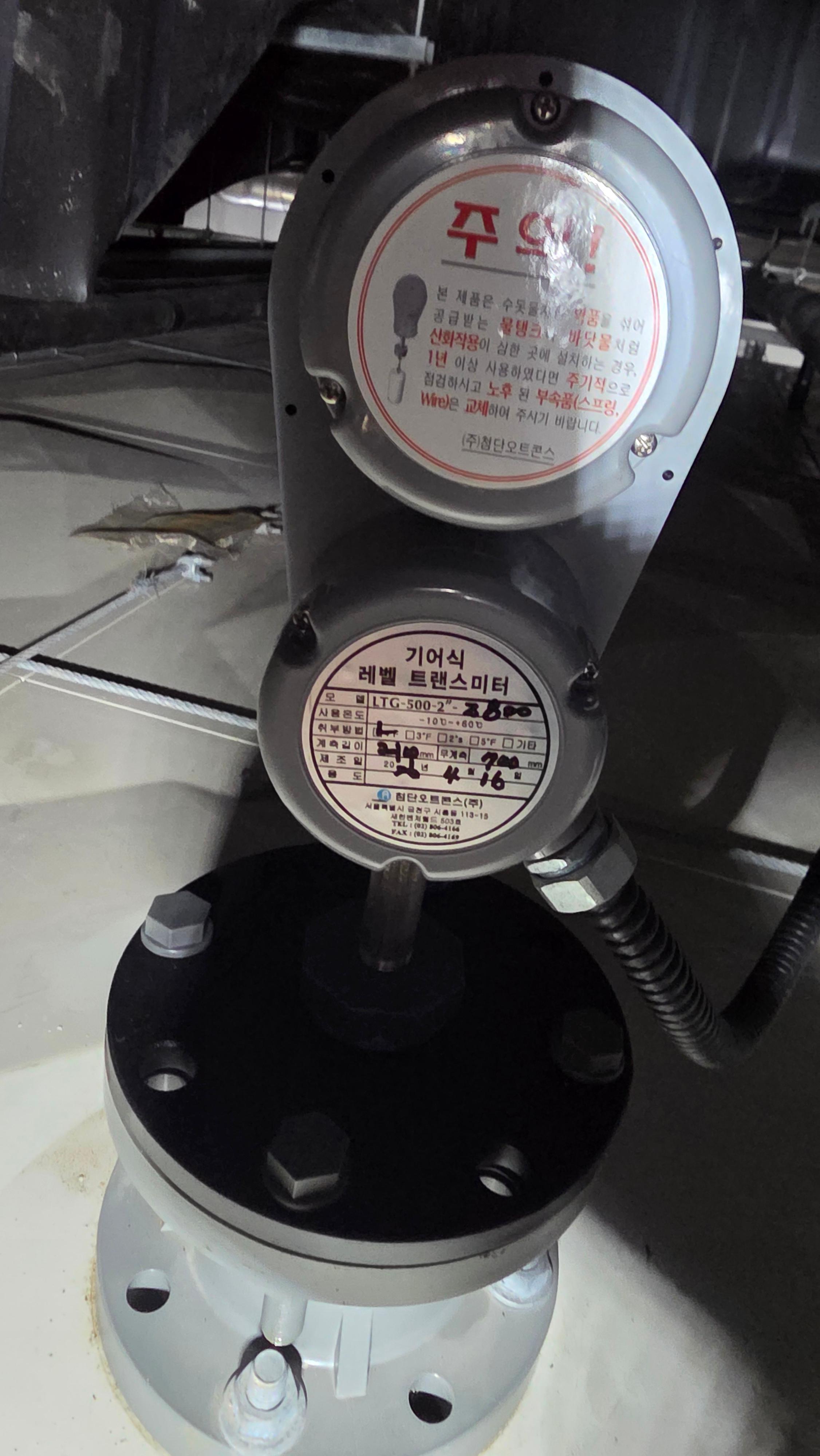

장착후 정확한 제원을 명판에 기재하고 자료를 사진으로 남김니다

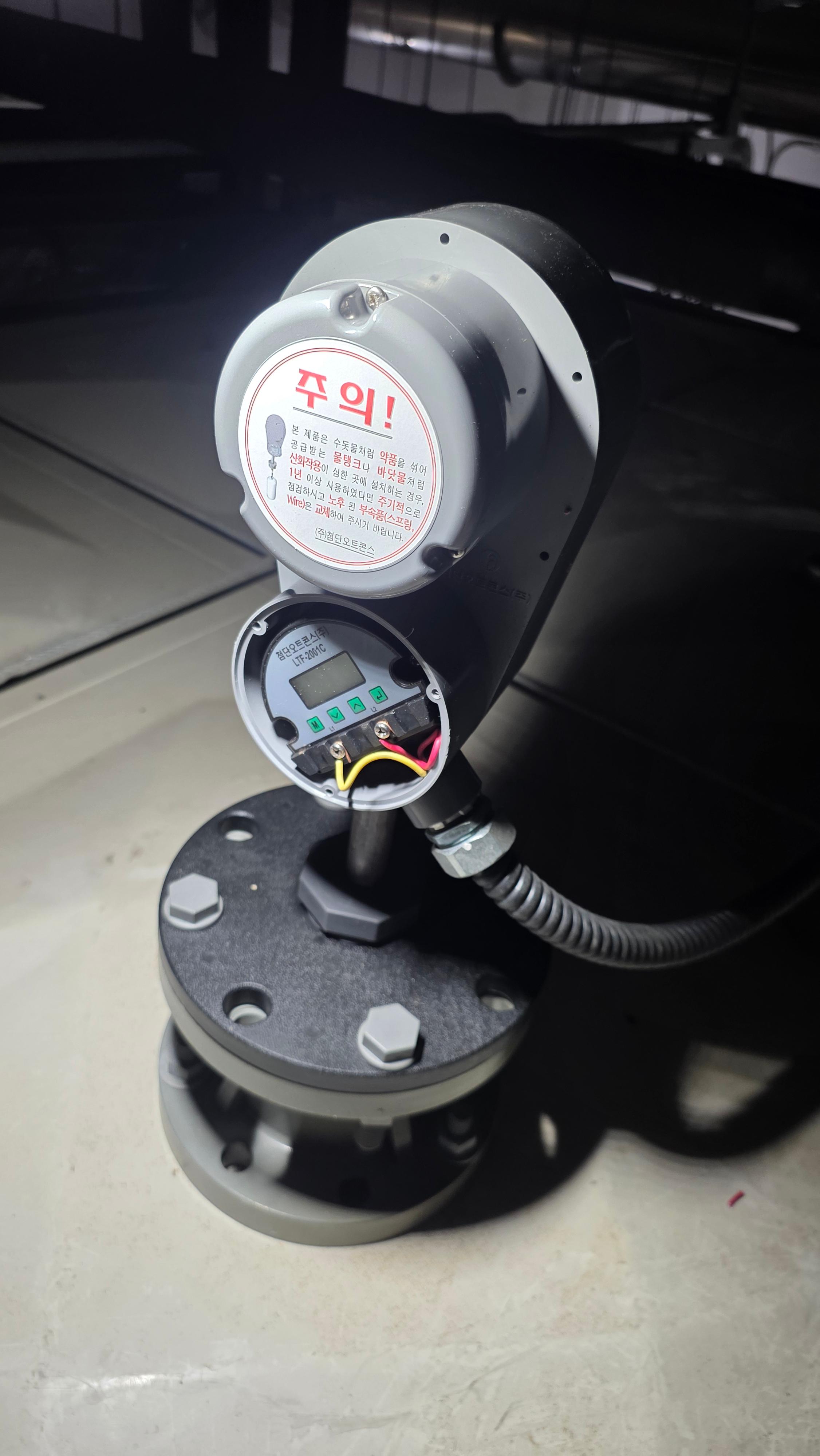

디지털시그널컨버터 장착 LTF-2001C
A탱크에 이어 B탱크도 교체

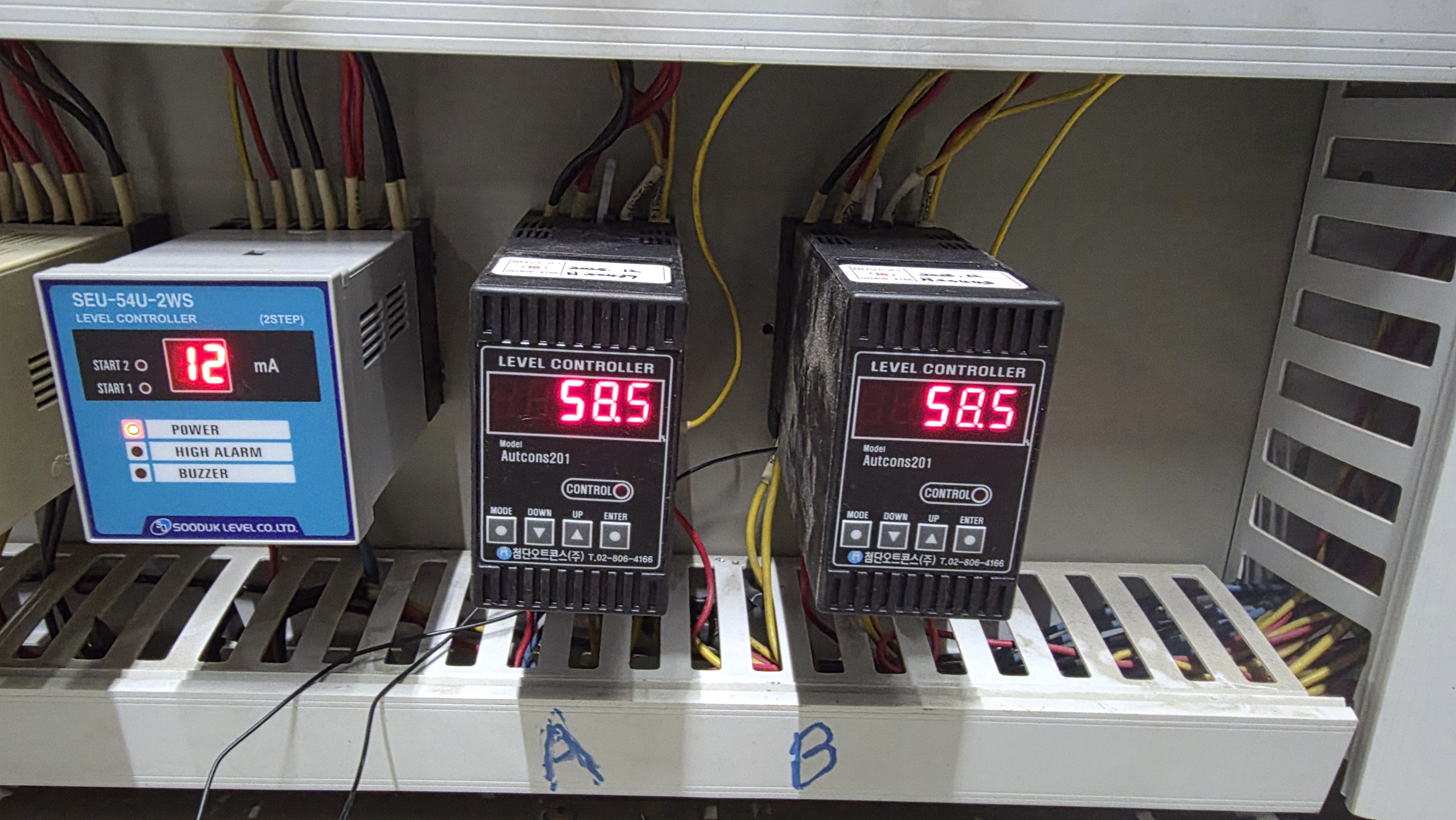

교체한 저수조레벨콘트롤러 A탱크 B탱크 AUTCONS201
모니터에 저수조 수위가 레벨콘트롤러와 일치함 정상으로 나타남

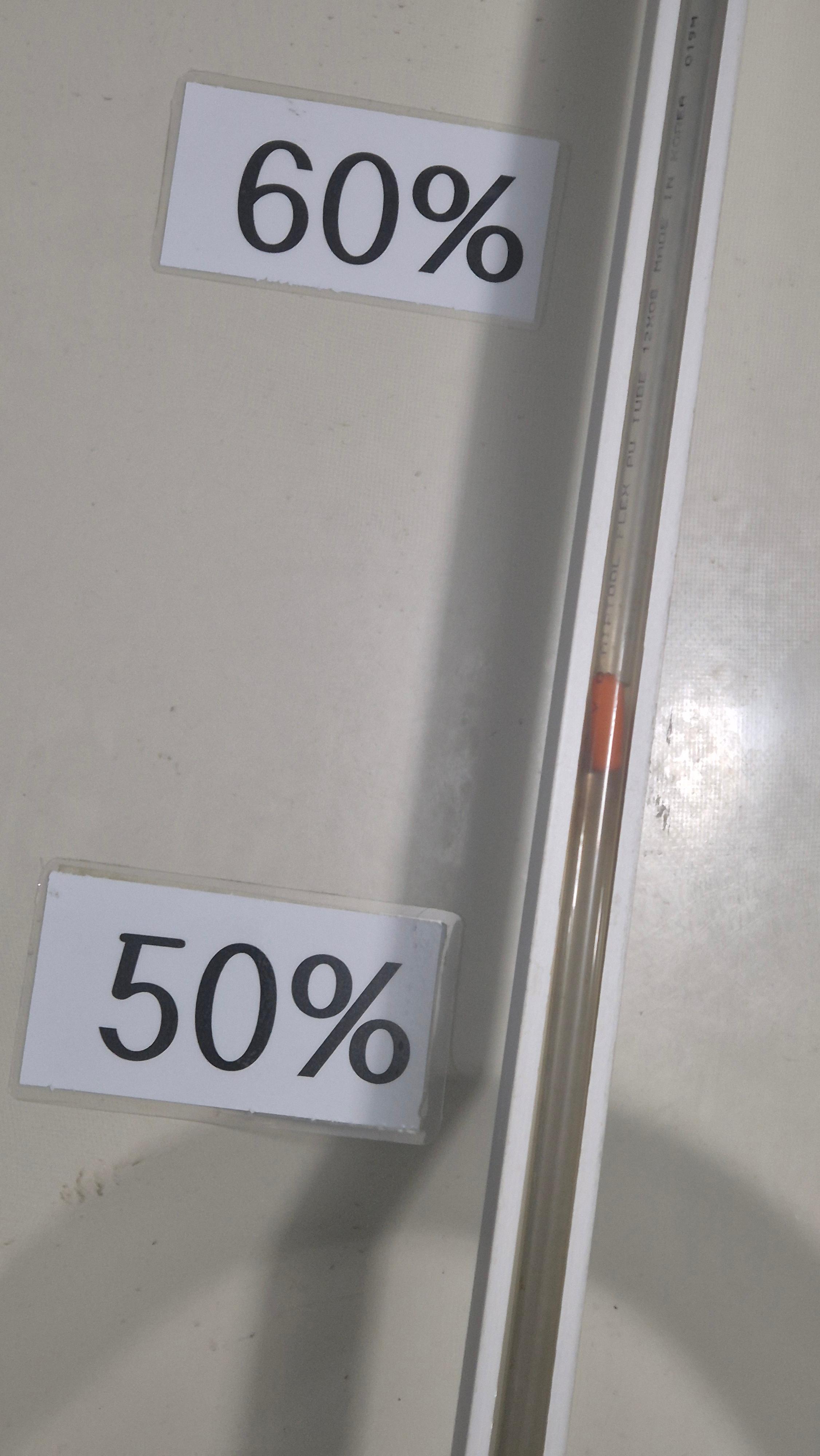

저수조 기존 수위표시와 체크
