2L-LIC-D저항타입레벨콘트롤러 2L-GS 저항타입 기어타입레벨센서 투라인레벨에서 첨단오트콘스 AUTCONS201 레벨콘트롤러 LTG-500-2" 전류타입으로 교체(아파트저수조)

서울특별시 강남구에 있는 모 복합건물입니다

시설과장님께서 아파트 저수조 수위레벨이 이상하다고 문의 하셨습니다

정확한 상담을 위해 현제 아파트에 설치된 레벨센서와 레벨콘트롤러 사진을 부탁드렸습니다

​

보내온 사진을 보고 설명드립니다

2L-LIC-D 투라인레벨 저항타입 레벨콘트롤러입니다

관리자가 근무하는곳에 아파트 기계실 시스템을 관찰할수있는 중앙집중제어실 모니터링화면

저수조 상부에 있는 투라인레벨 2L-GS 기어타입레벨센서

위 사진을 보고 시설과장님과 상담후

기존 저항방식에서 대부분 공통적으로 사용하고 서로 호환이 가능한 4~20mA 통신방식인 첨단오트콘스제품으로 교체작업을 진행합니다

트랜스미터(센서) 4~20mA 신호발생기는 DC24V 파워서플라이 (일반적으로 산업현장의 표준전원) 사용합니다

빠른진행을 워하셔서 바로 출발합니다

과장님으로부터 저수조 레벨센서 콘트롤러가 있는곳을 확인받습니다

복합건물이라 아파트와 상가 로 분류되었네요

​

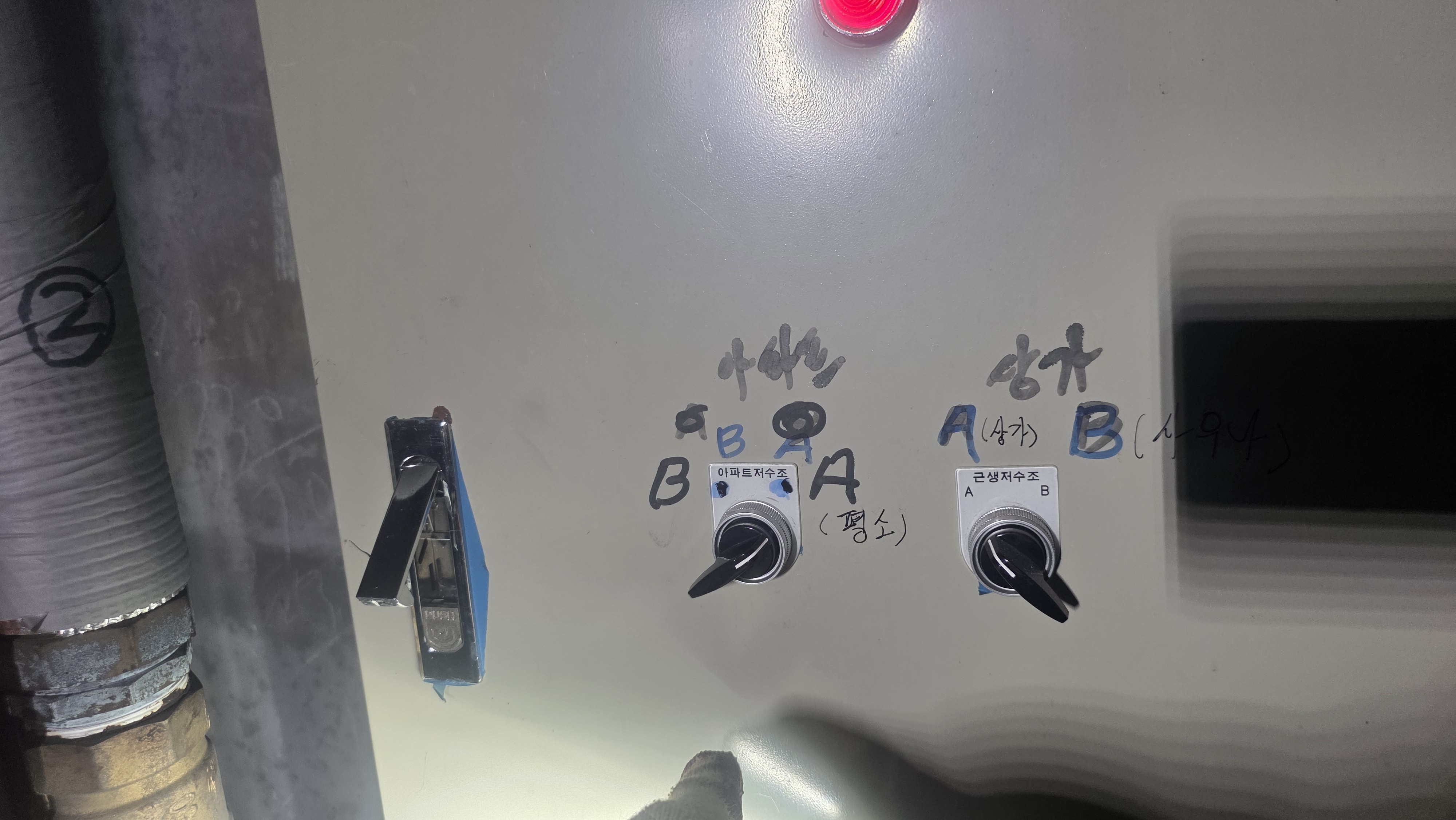

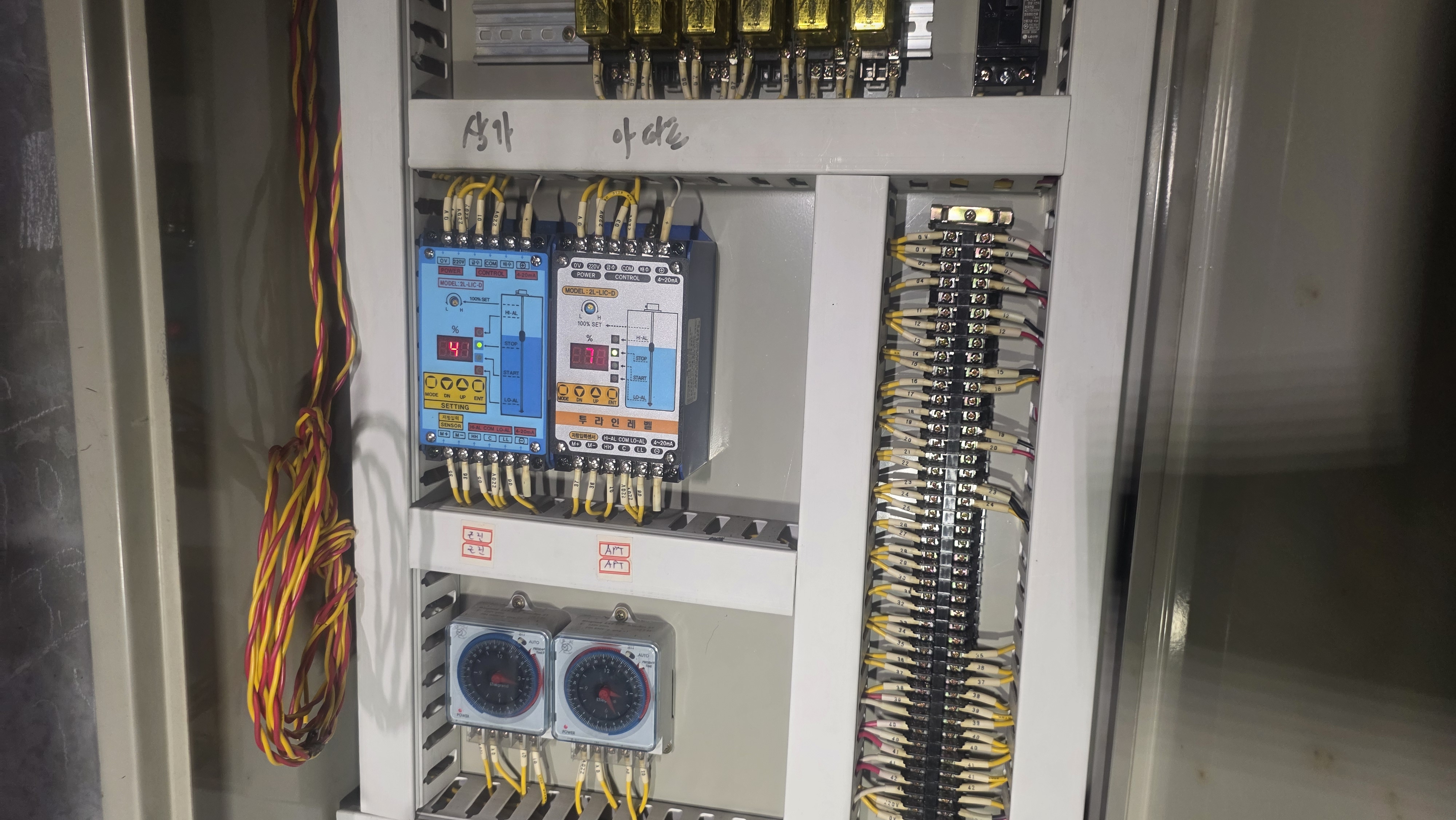

좌측이 상가 레벨콘트롤러 우측이 아파트라고 적혀있습니다

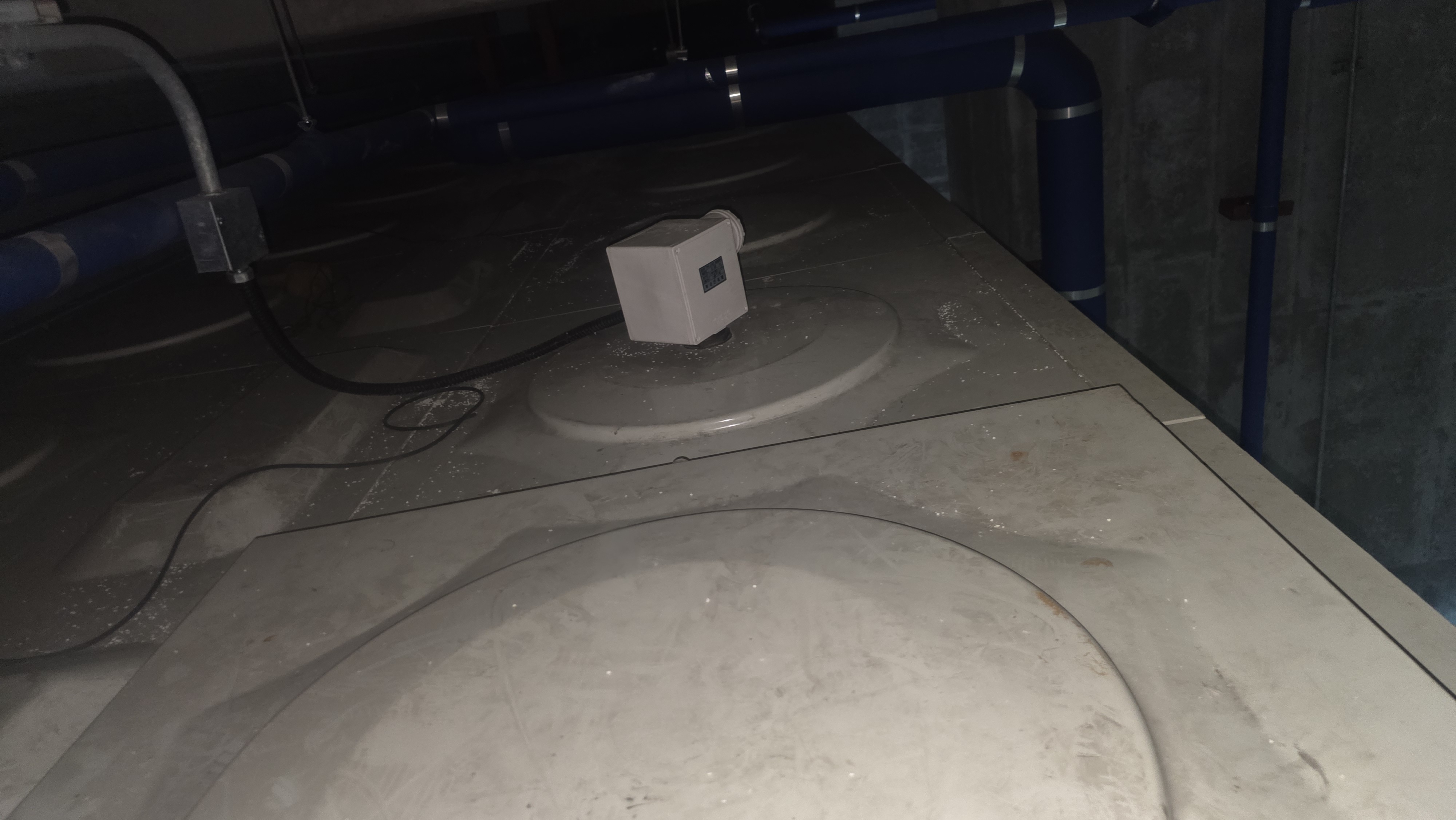

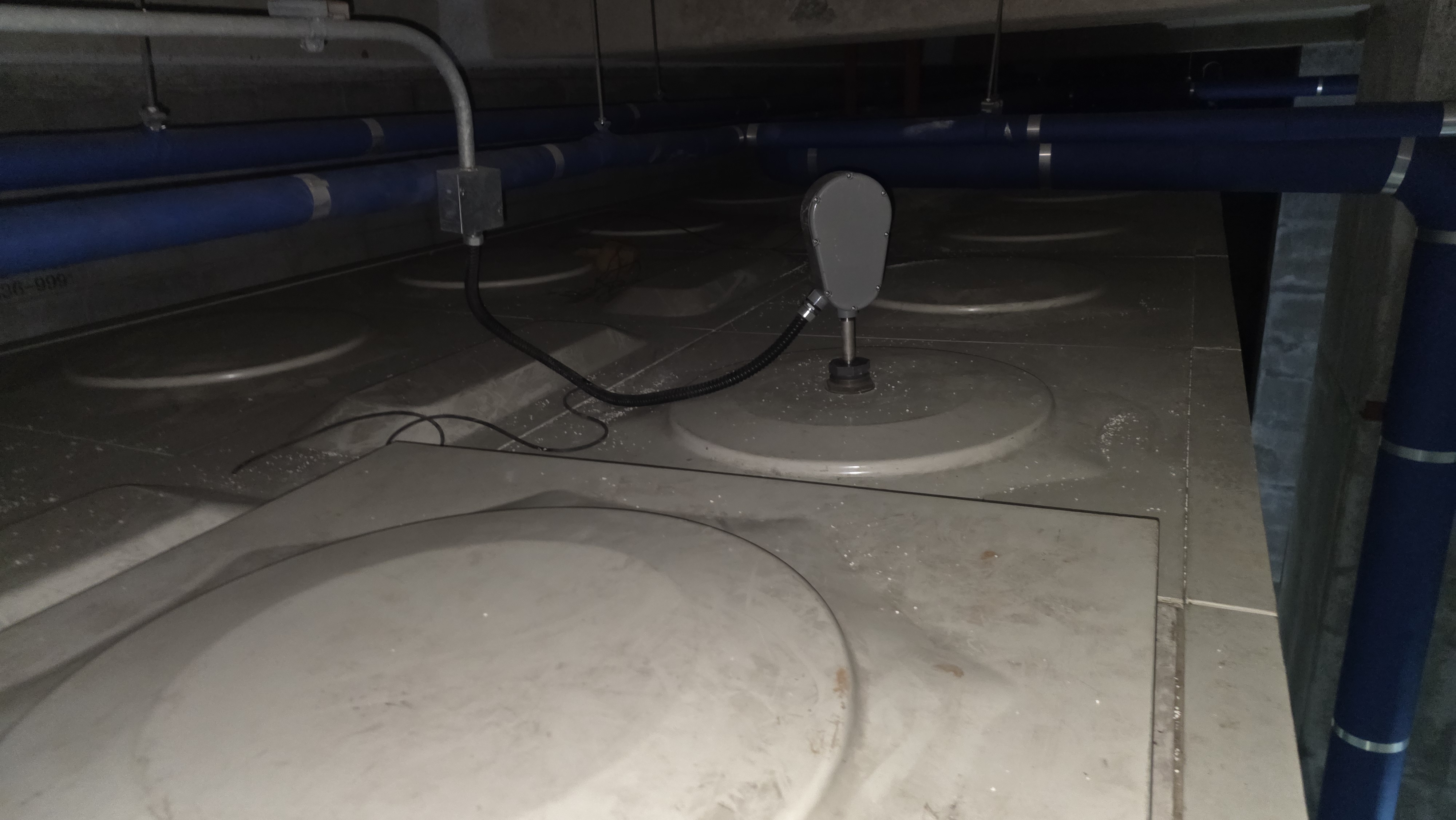

아파트 저수조 상부에 올라가 투라인레벨 기어타입레벨센서 2L-GS 저항타입을 확인합니다

저수조 상부에서 수위센서 탈거

2" 50배관피팅소켓으로 조립되어있습니다



저수조 전체적인 높이와 오버플로우관 확인체크



투라인레벨 기어식레벨센서 2L-GS모델 명판에 전체적인 길이만 표시되어있네요

4300mm로 총길이제작됨

와이어에 연결된 추가 완전히 올라간걸 보니 불감대는 (감지안하는 부분) 300mm 기본 인것 같습니다

이경우 감지하는 길이는 4300에서 300을 뺀 4000mm 가 됩니다

결국 기어식레벨센서가 설치된 저수조 상부 소켓에서 4300mm 되는 하부 지점이 0%이면 여기서 계측거리인 4000을 100등분하면 1%40mm 가되고 불감대를 뺀 설치된 소켓에서 300mm하부지점이 100%가 됩니다

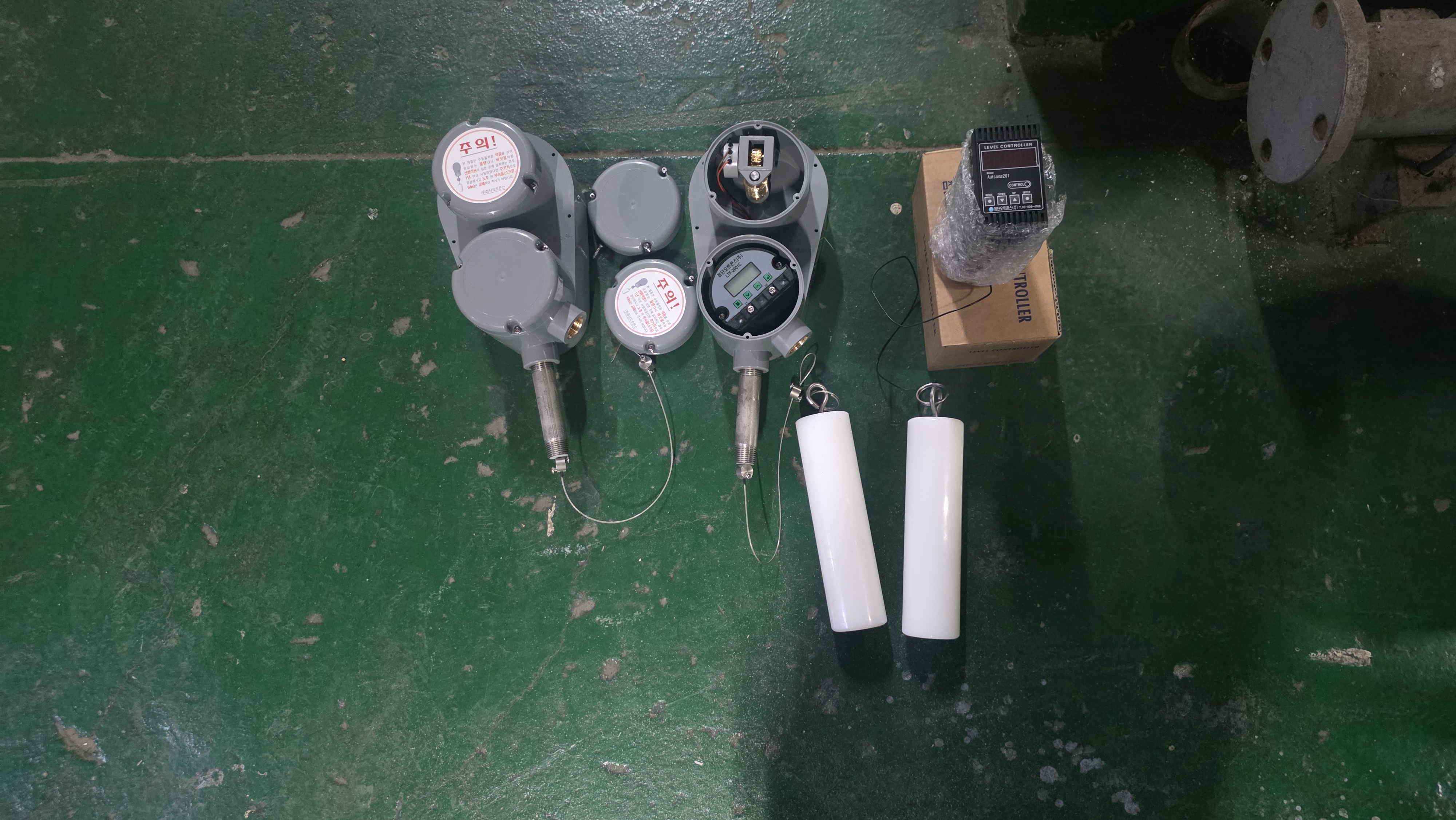

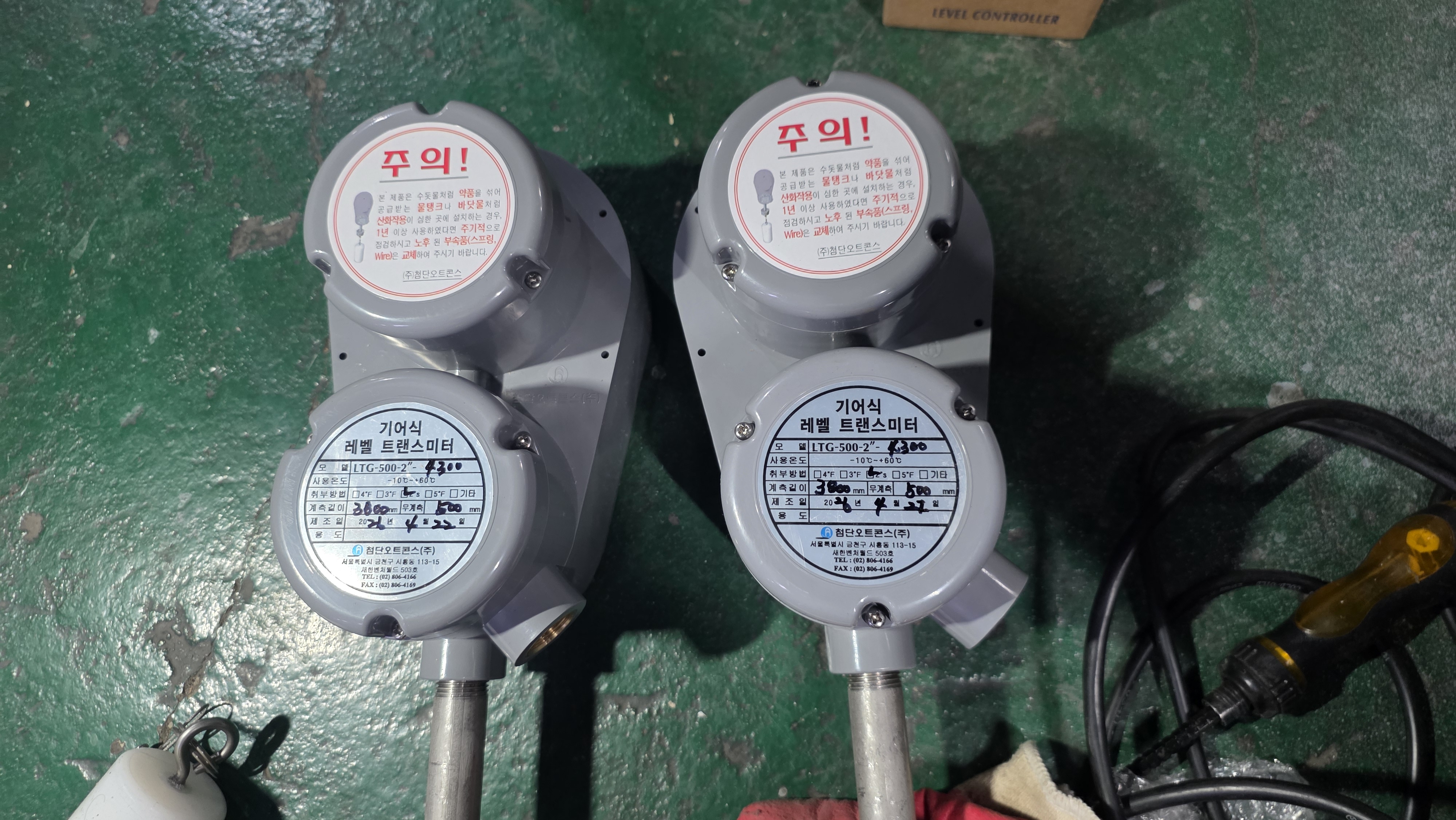

항상준비되어있는 첨단오트콘스 AUTCONS201 레벨콘트롤러 LTG-500-2" DC24V 입력 4~20mA 출력

일반적으로 산업현장 표준전원을 사용해서

대부분의 회사 제품이 호환되게 합니다

현장에서 저수조 높이와 오버플러우관등을 확인후

제작하고있습니다

먼저 불감대 (무계측)범위를 정합니다

저희 대승엔지니어링에서는 기어식레벨센서 주문또는교체시 디지털타입 LTF-2001C 컨버터로 제작 해드립니다

높이에다른 총길이 계측길이 100%점0%점입력하면 알아서 수위값이 입력되고 출력이 됩니다

첨단오트콘스 LTG-500-2" 기어식레벨트랜스미터는 웜&웜휠방식으로 황동기어를 사용으로 내구성을 향상시켰습니다

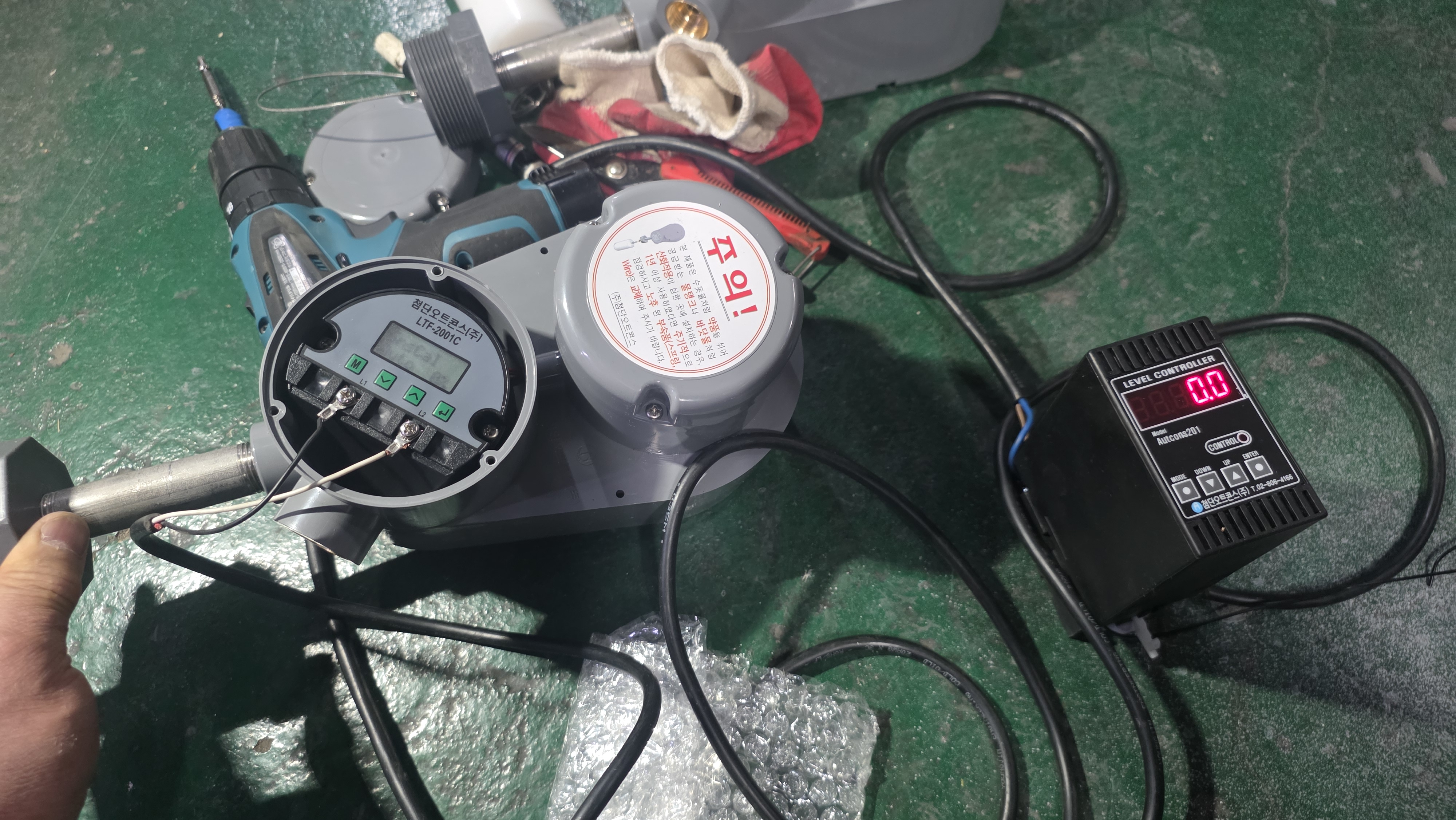

0%점 입력세팅

추후 이상시 바로 제작이 가능하도록 기어식레벨트랜스명판에 총길이 게측길이 무계측길이등 제원을 적어

바로 제작이 가능하도록합니다

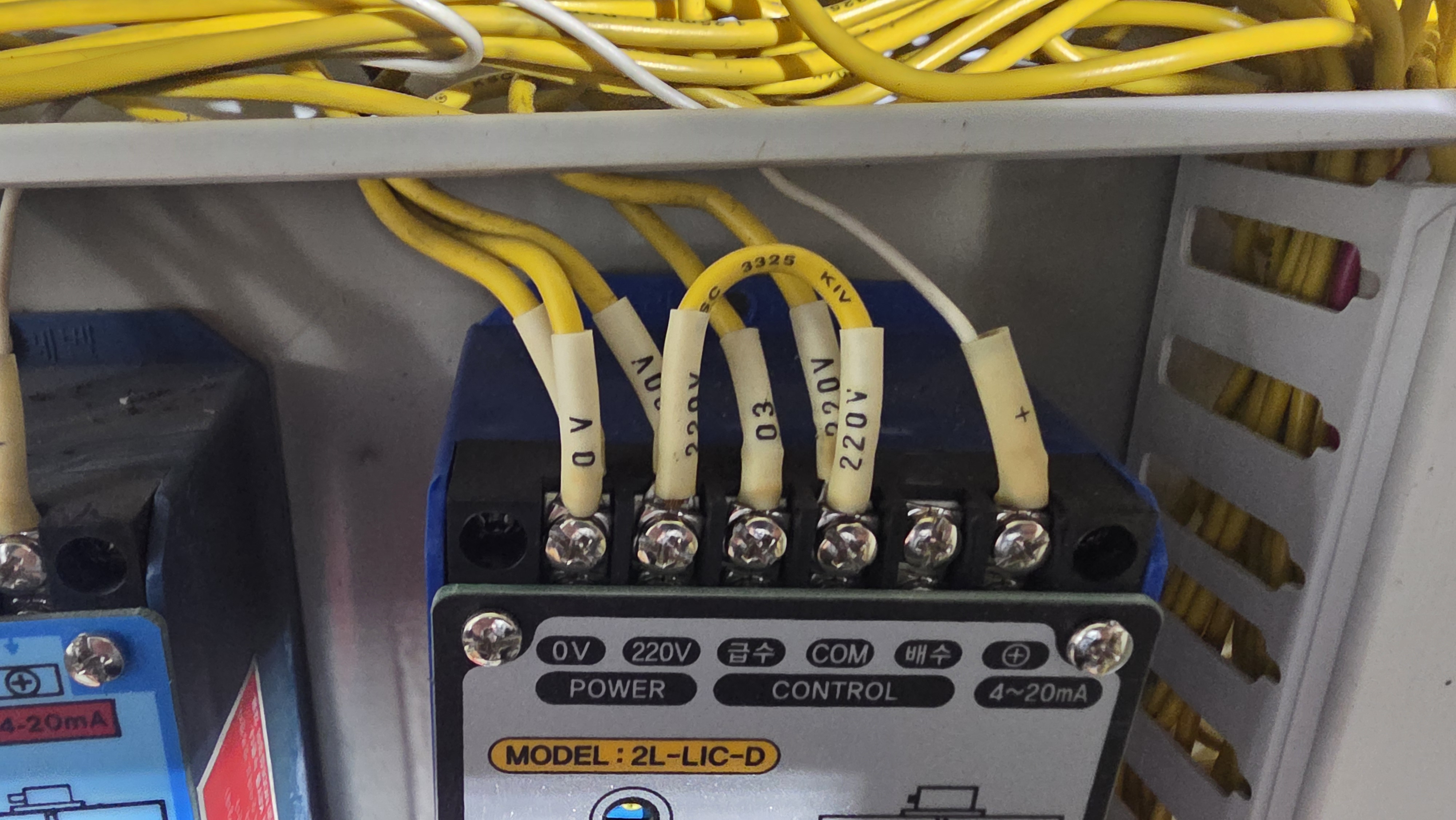

기존제품 투라인레벨 저항타입 콘트롤러 2L-LIC-D 레벨콘트롤러 결선을 살펴봅니다

하부 부분 결선입니다

위 결선을 첨단오트콘스 11핀소켓에 맞게 재 결선을 합니다

추후 콘트롤러 이상시 소켓타입이라 첨단오트콘스제품을 사용자가 바로 구매후 교체가 가능합니다

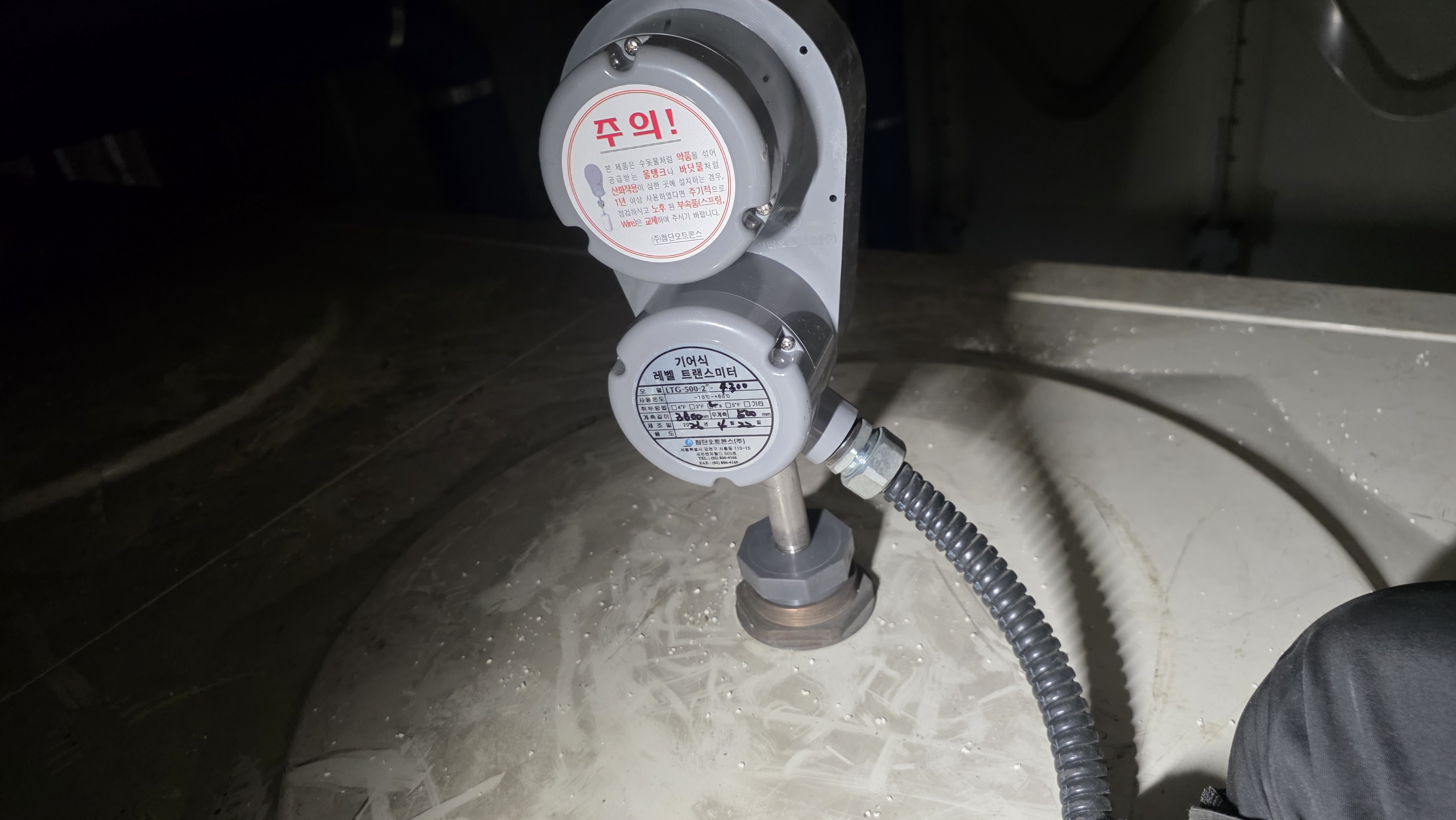

저수조 상부로 올라가 저수조 높이에따라 제작한 기어식레벨센서를 부착후 결선합니다

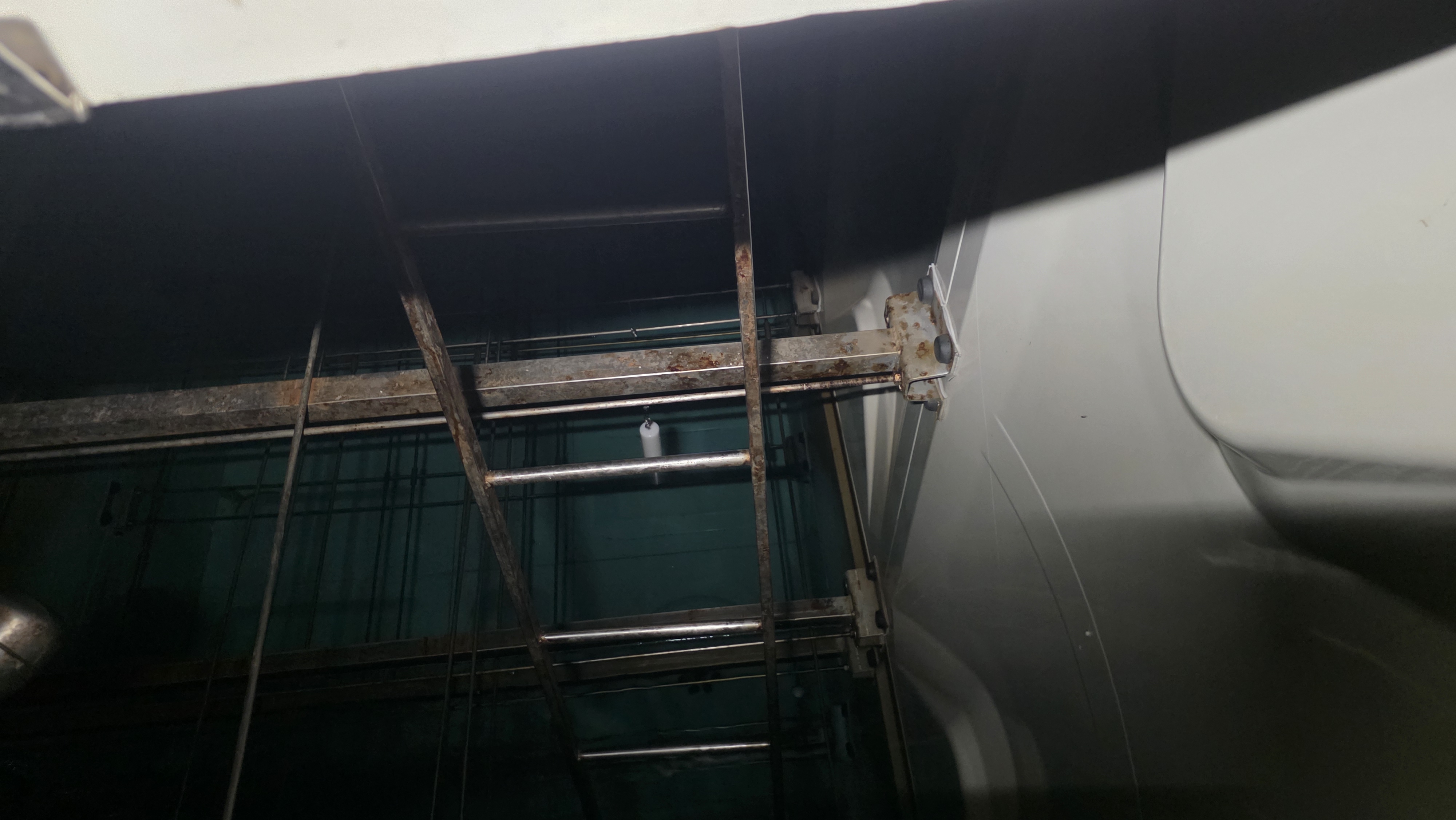

저수조 내부에 추와 와이어가 제대로 설치되어있는지 확인

A탱크에 이은 B탱크 설치중

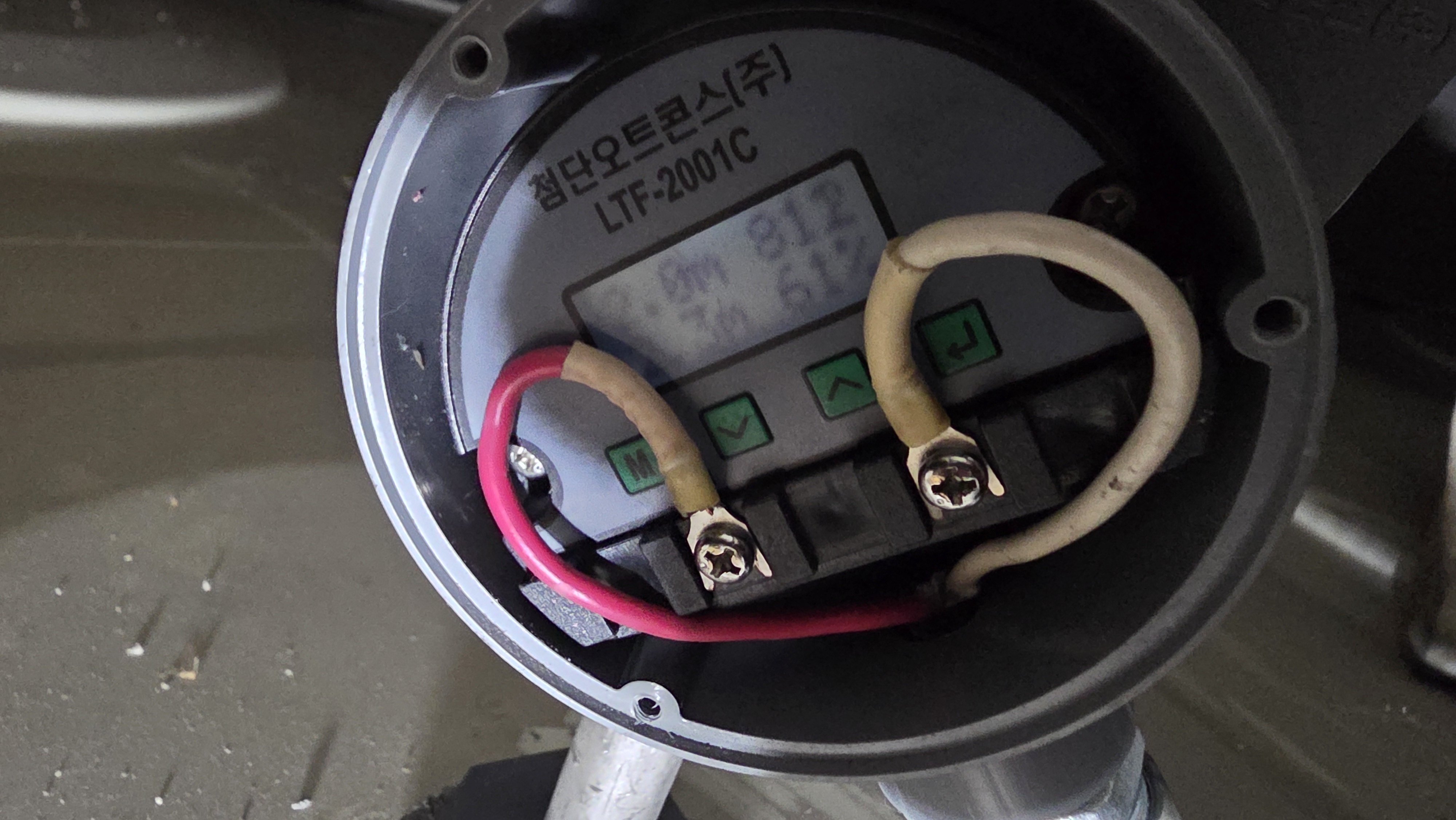

첨단오트콘스 디지털컨버터 LTF-2001C의 장점입니다 총길이 4300mm제작에서 현제 상단길이2000내려가있고 0%지점에서 하단길이2300 위란뜻입니다

즉 4300에서 무계측부분500을빼면 3800이 계측거리가됩니다

여기서 0%지점은 설치된지점에서 4300 하부가 되며 하부에서 2300되는 높이에 추가 떠있기때문에 현제 수위는 2300/38=60.526 정도가 되며 모니터 우측에 61%포 표시되고 출력되고있고

이 61%가 레벨센트롤러 AUTCONS201에 출력됩니다



B탱크도 교체완료

저수조 상부 점검구를 열어 와이어와 추가 제대로 설치되어있는지 확인

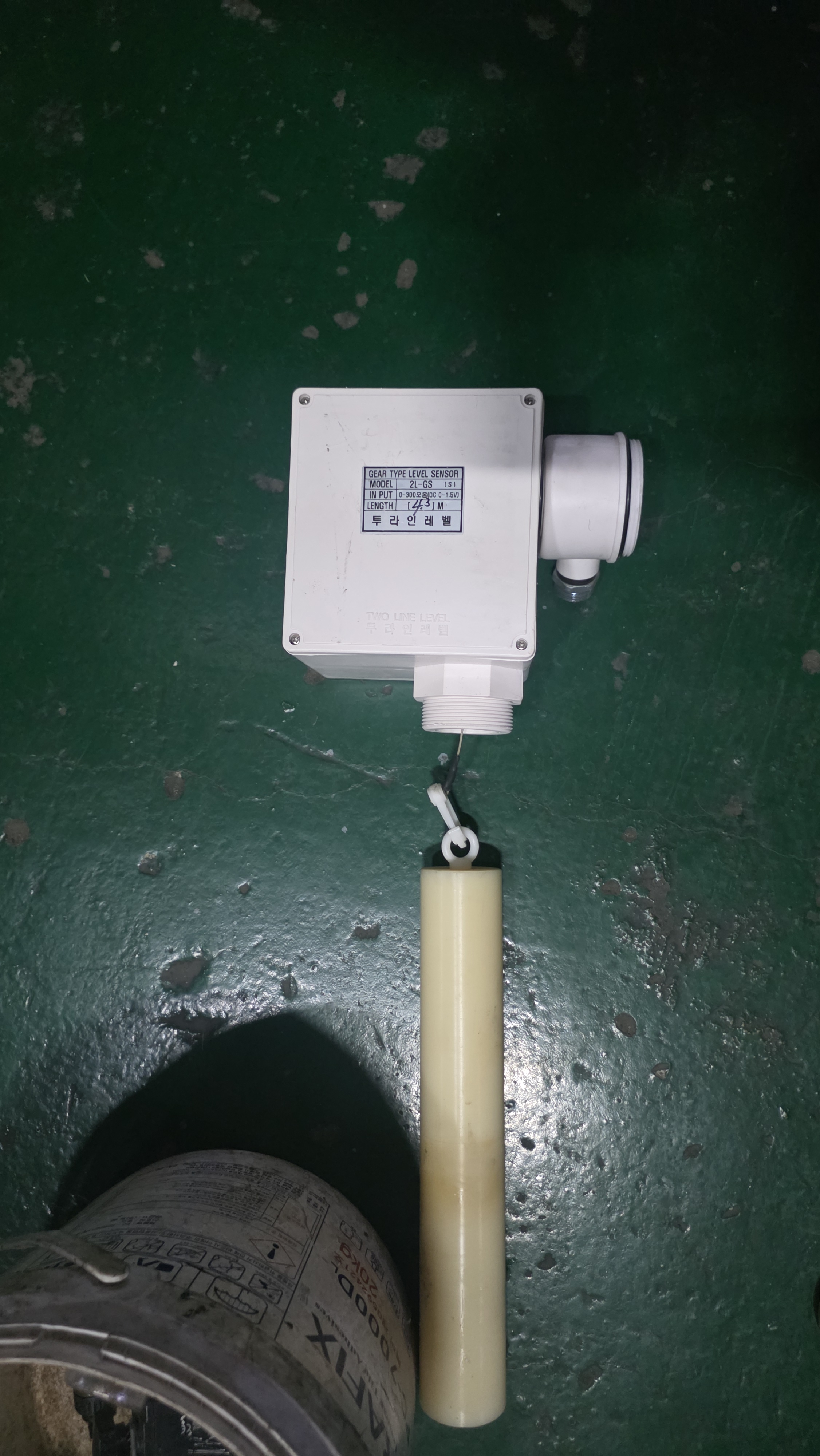

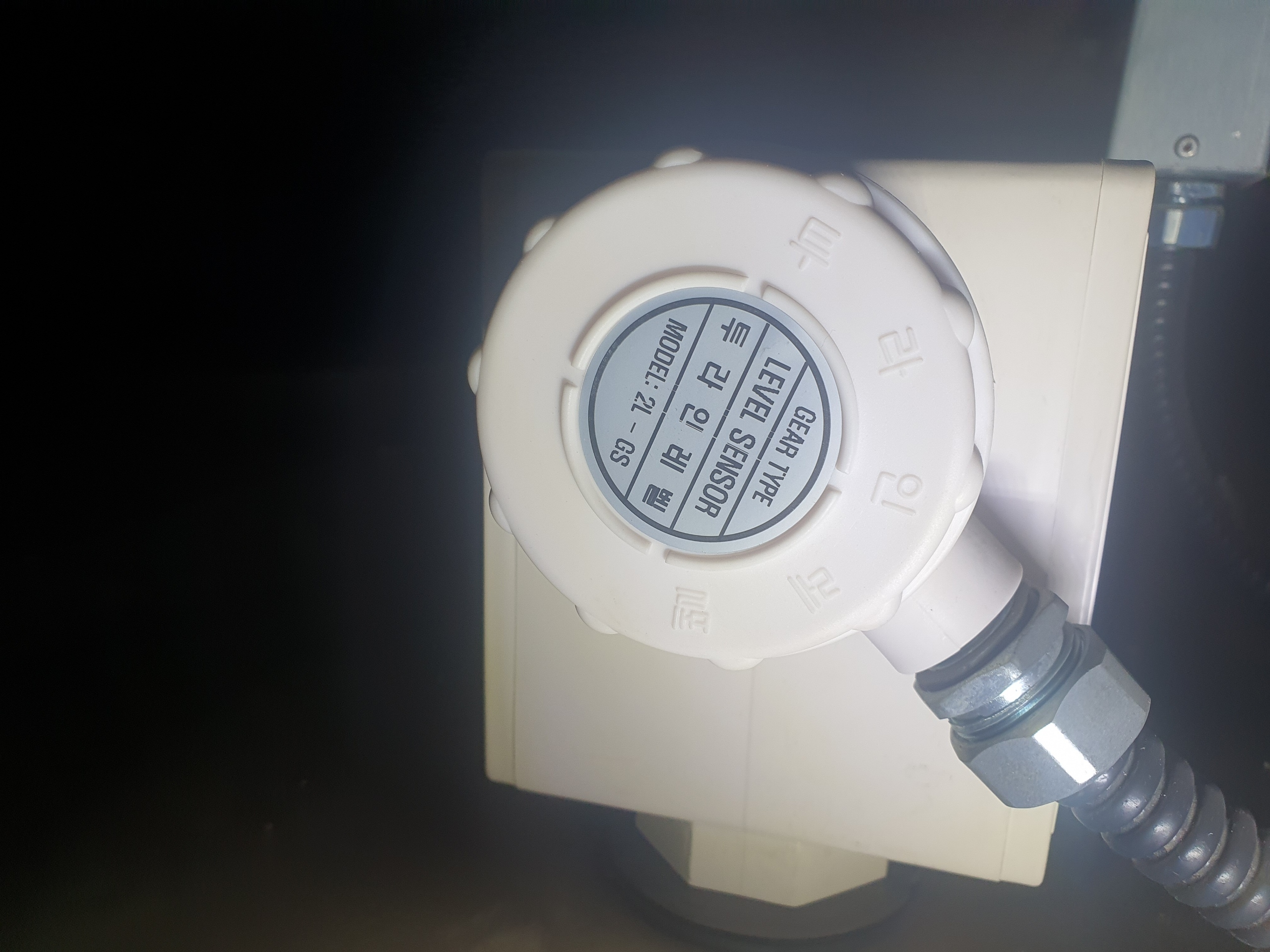

교체해드린 투라인레벨 2L-GS 저항타입 기어식레벨센서

2L-LIC-D 저항타입레벨센서 입니다

아파트 모니터링 화면에서 61% 로 정상 출력되고있습니다(약간에 노이즈등으로 인한 편차는 있을수있습니다)
