서울특별시 성동구에 있는 모 아파트 고가수조 정수위밸브 교체후 시운전시 레벨센서의 정지점에 정지 하지 않는 현상이 발생 항상 준비되어있는 레벨센서 5극 전극봉방식 첨단오트콘스 LH2-5H 방식으로 기존 5선식에서 2선 통식방식으로 교체작업을 하였습니다 레벨콘트롤러 LCE2-5P 포함
이상이 발생하여 고가수조 자동제어판넬을 살펴봅니다
프론트타입 레벨콘트롤러 LCF-4P 결선도 확인합니다 5선으로 고가수조 상부에있는 후롯트타입레벨센서와 통신됩니다
판넬에 B탱크사용금지로 되어있습니다 ??

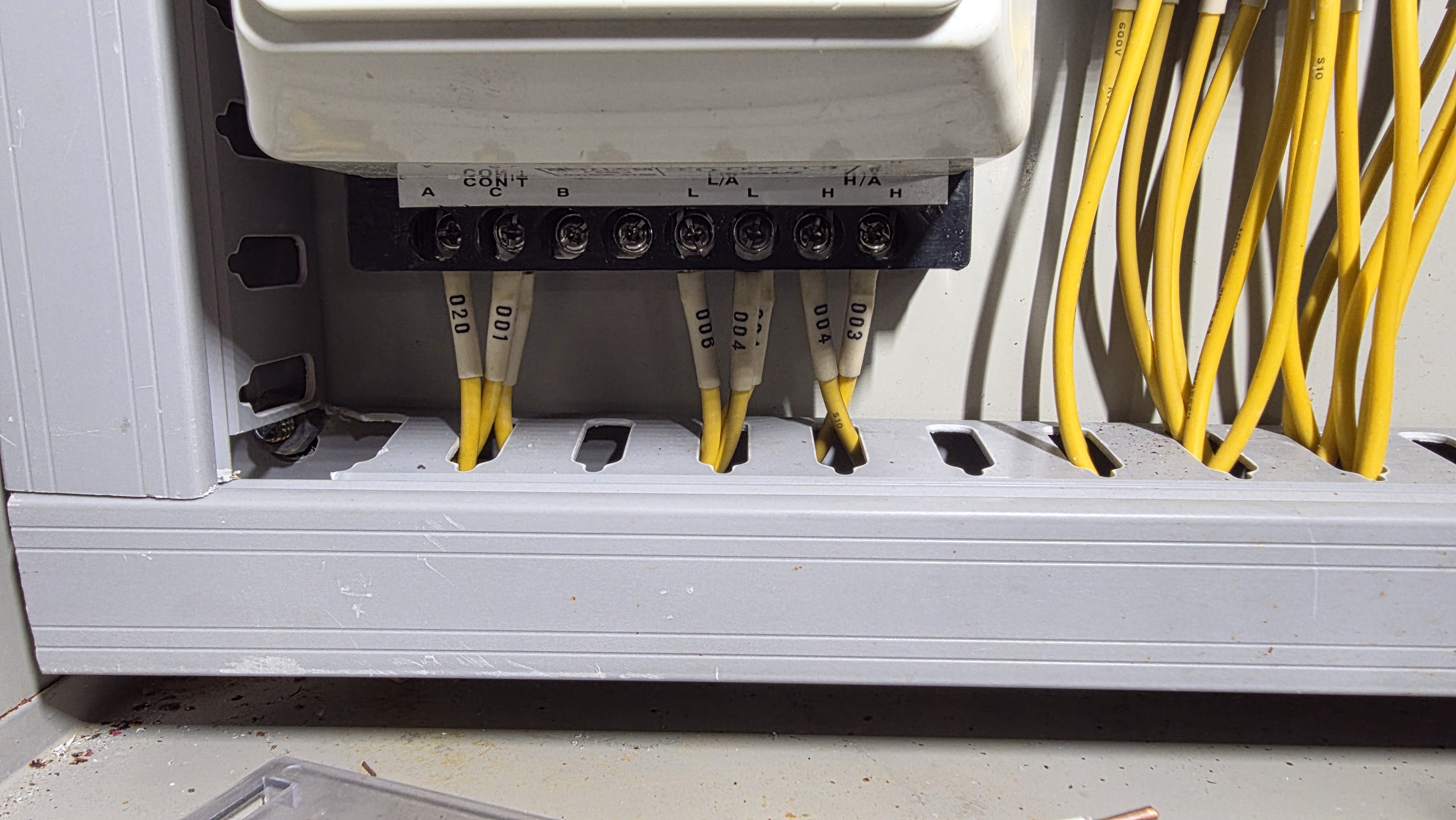

레벨콘트롤러 하부쪽 결선상태

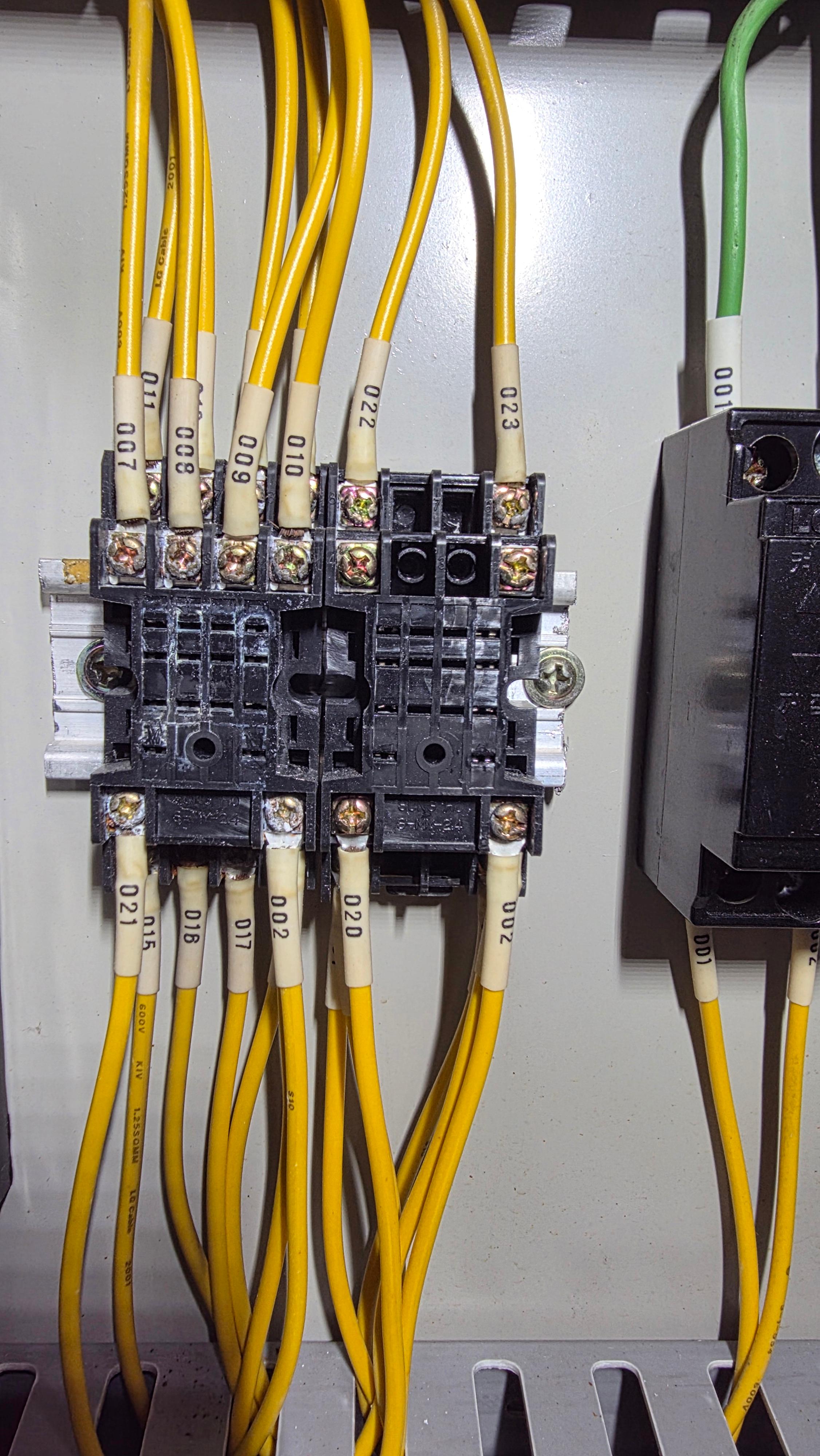

2개 릴레이 결선을 확인합니다
후론트타입레벨센서와 5선으로 통신되기때문에 한선은 접지 공통으로 사용하고
4선을 릴레이 B접점과 A접점을 이용해서 셀렉터스위치로 A탱크 B탱크 선택을 하게 했네요
한쪽은 고가수조 솔레노이드밸브전원선과 지하 기계실 급수펌프로 가는 선이네요
기존 후롯트타입레벨센서입니다 5선으로 통신이 됩니다

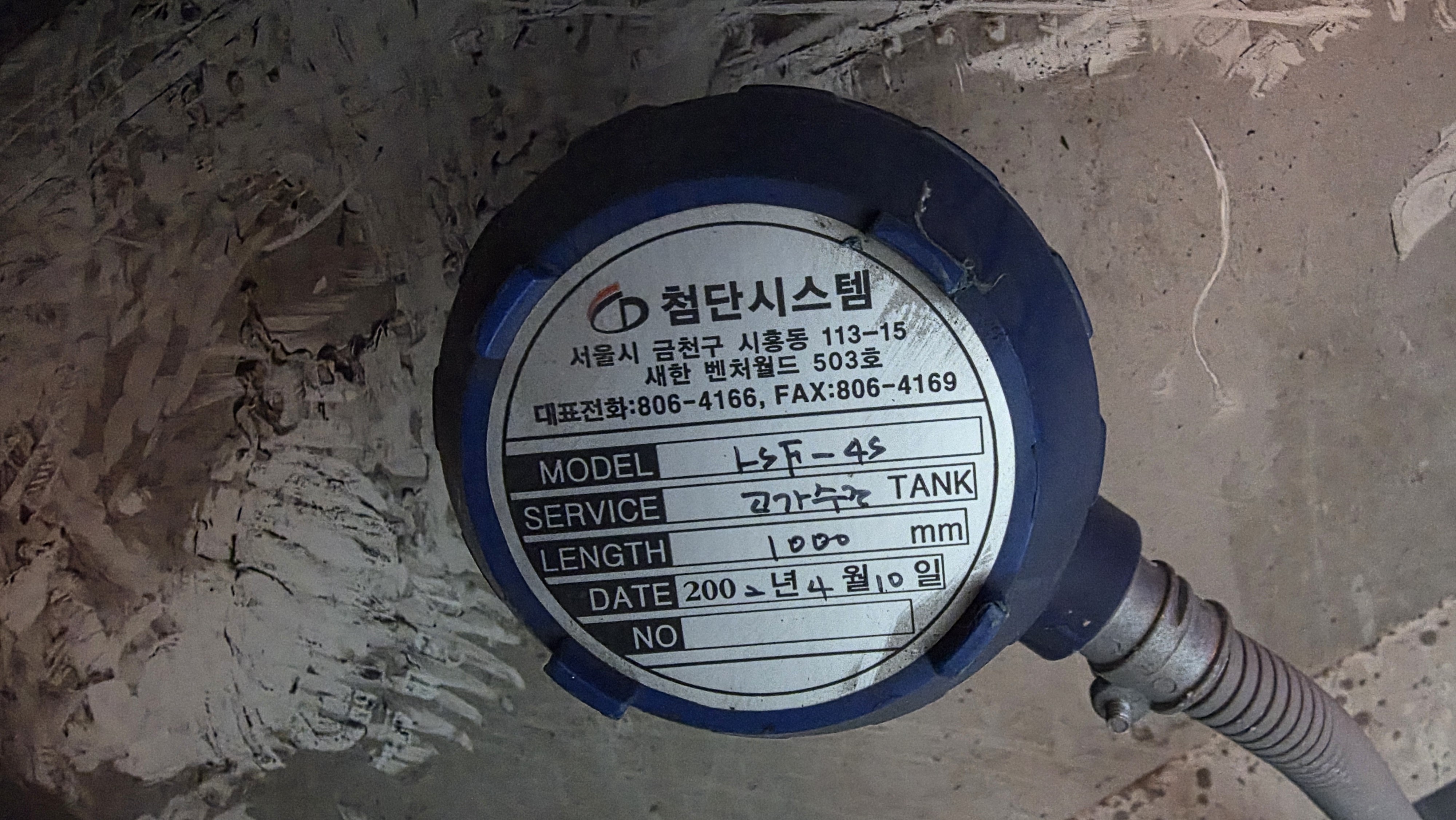

첨단시스템 현제는 첨단오트콘스 전신입니다 LSF-4S 프론트방식레벨센서입니다

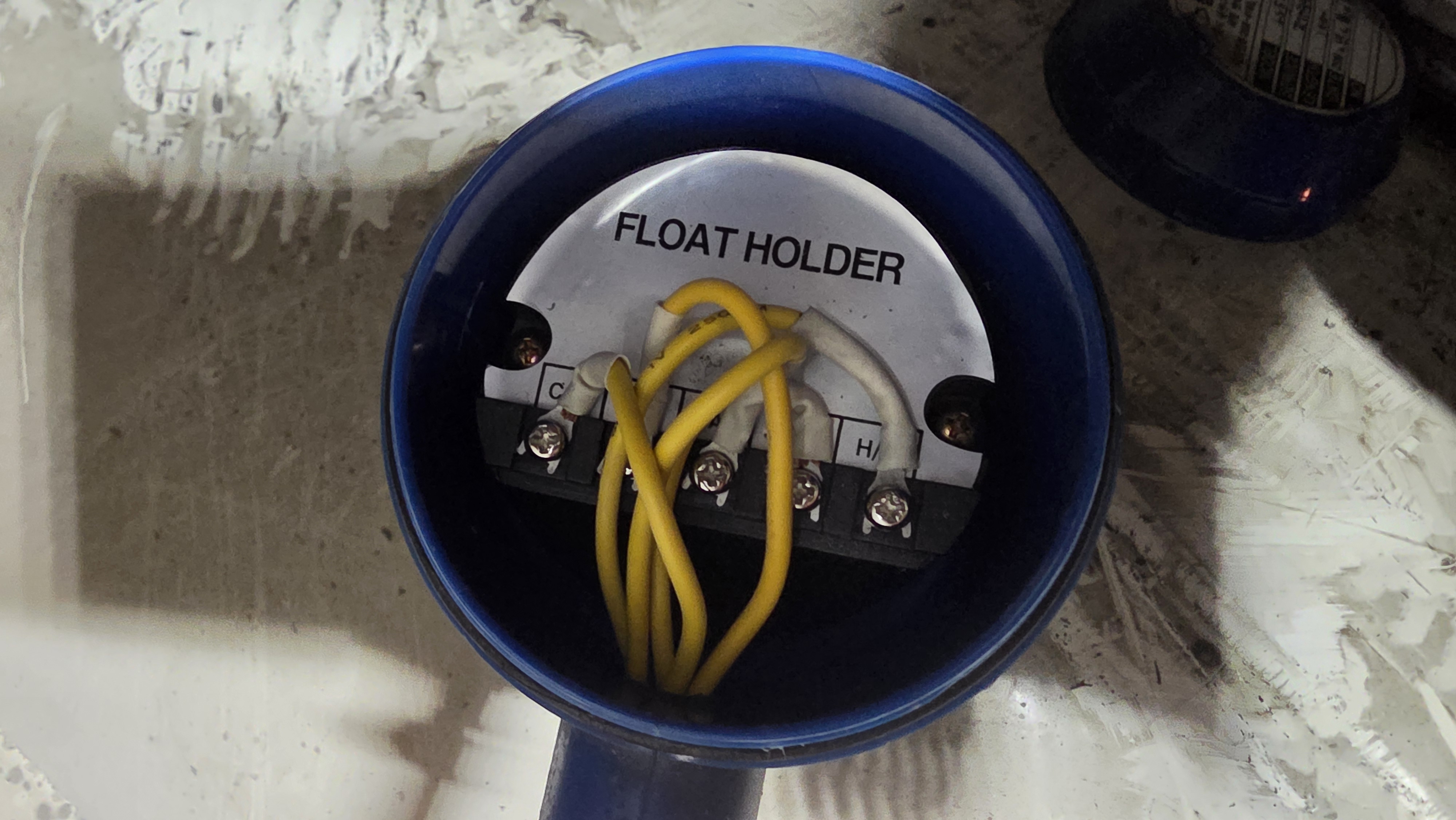

A탱크에 이은 B탱크 FLOAT HOLDER 입니다 5선 통신방식입니다

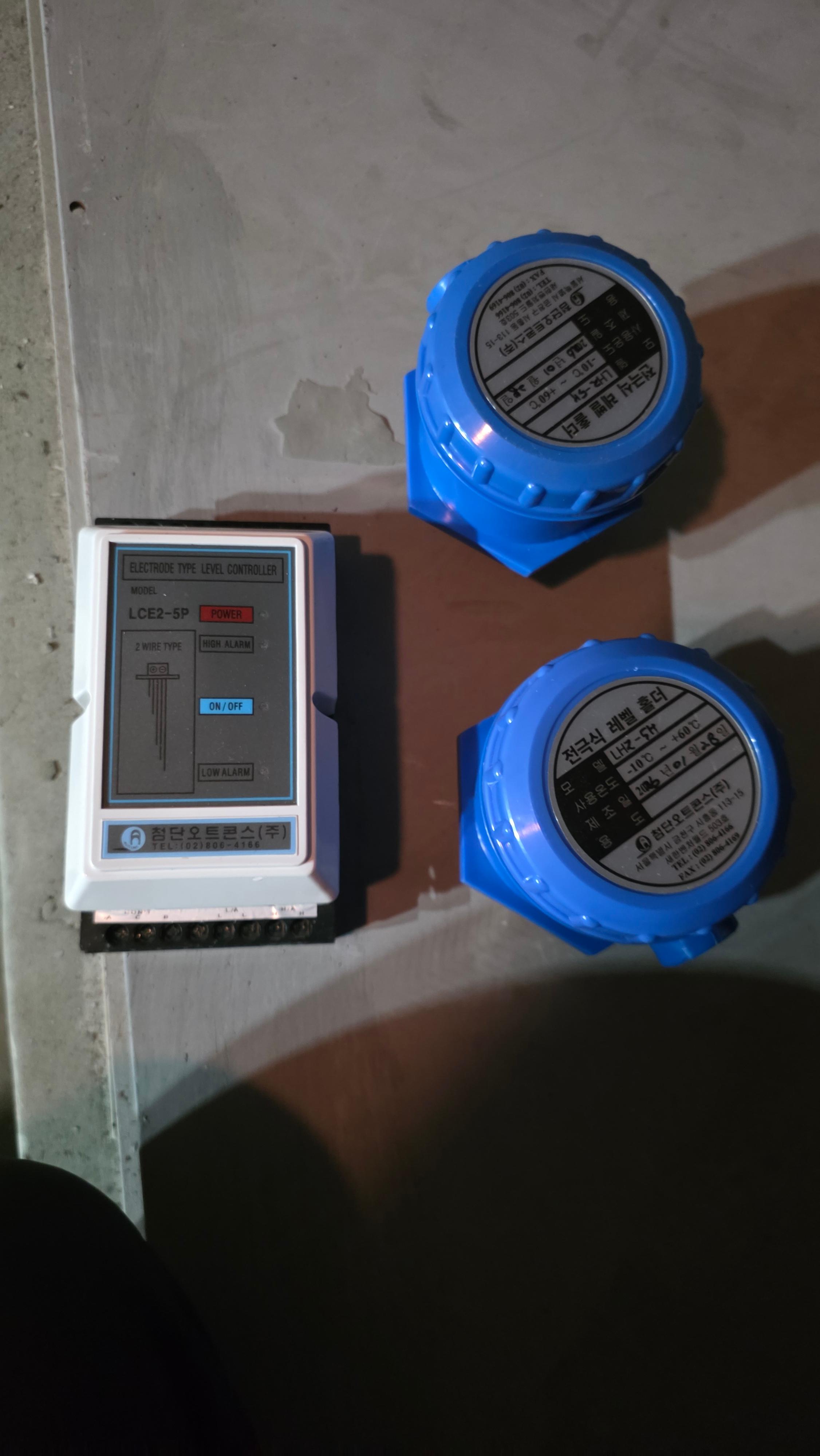

항상 준비되어있는 LH2-5H레벨센서 LCE2-5P레벨콘트롤러 입니다 5극 방식에 2선 통신방식입니다

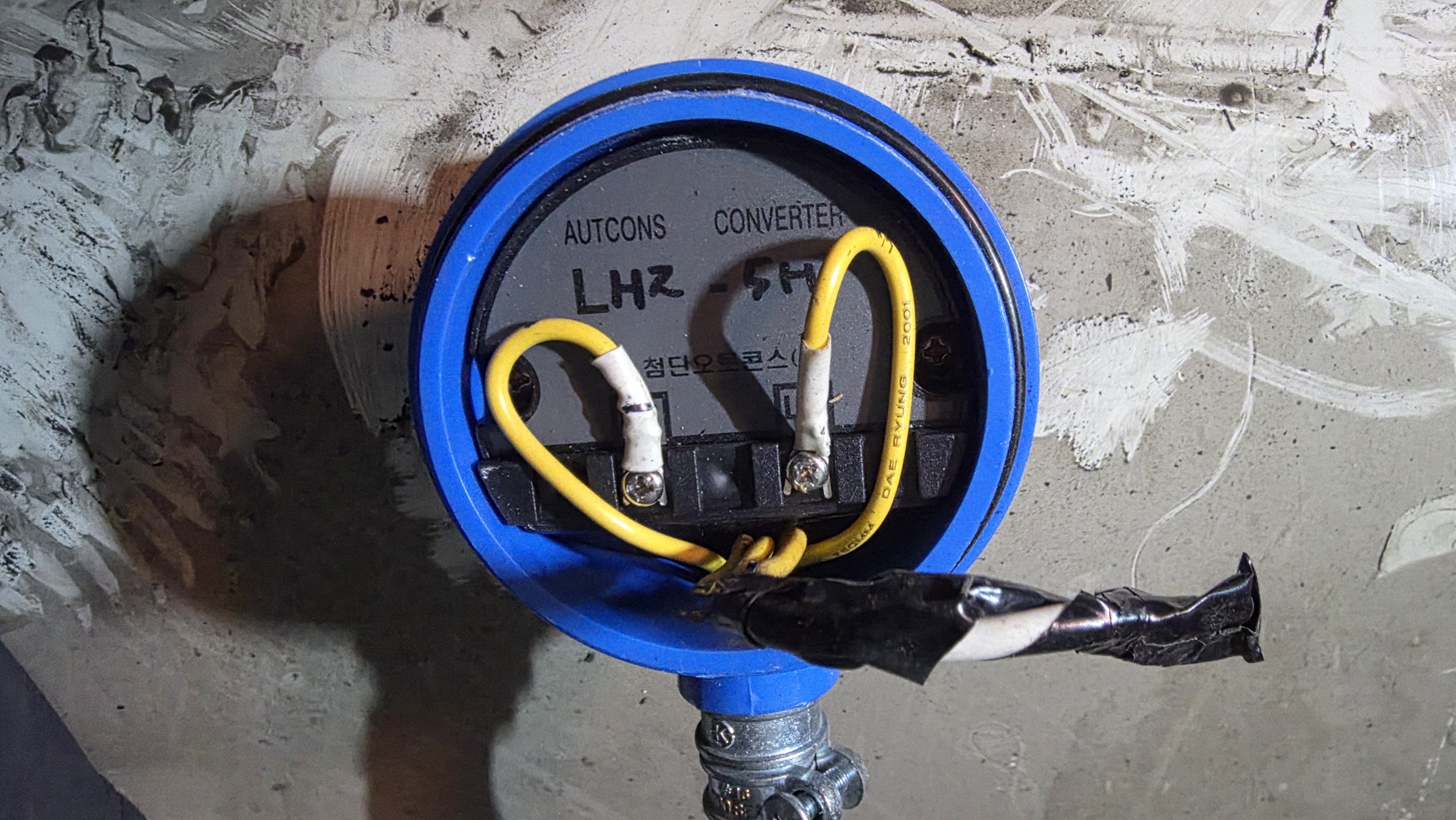

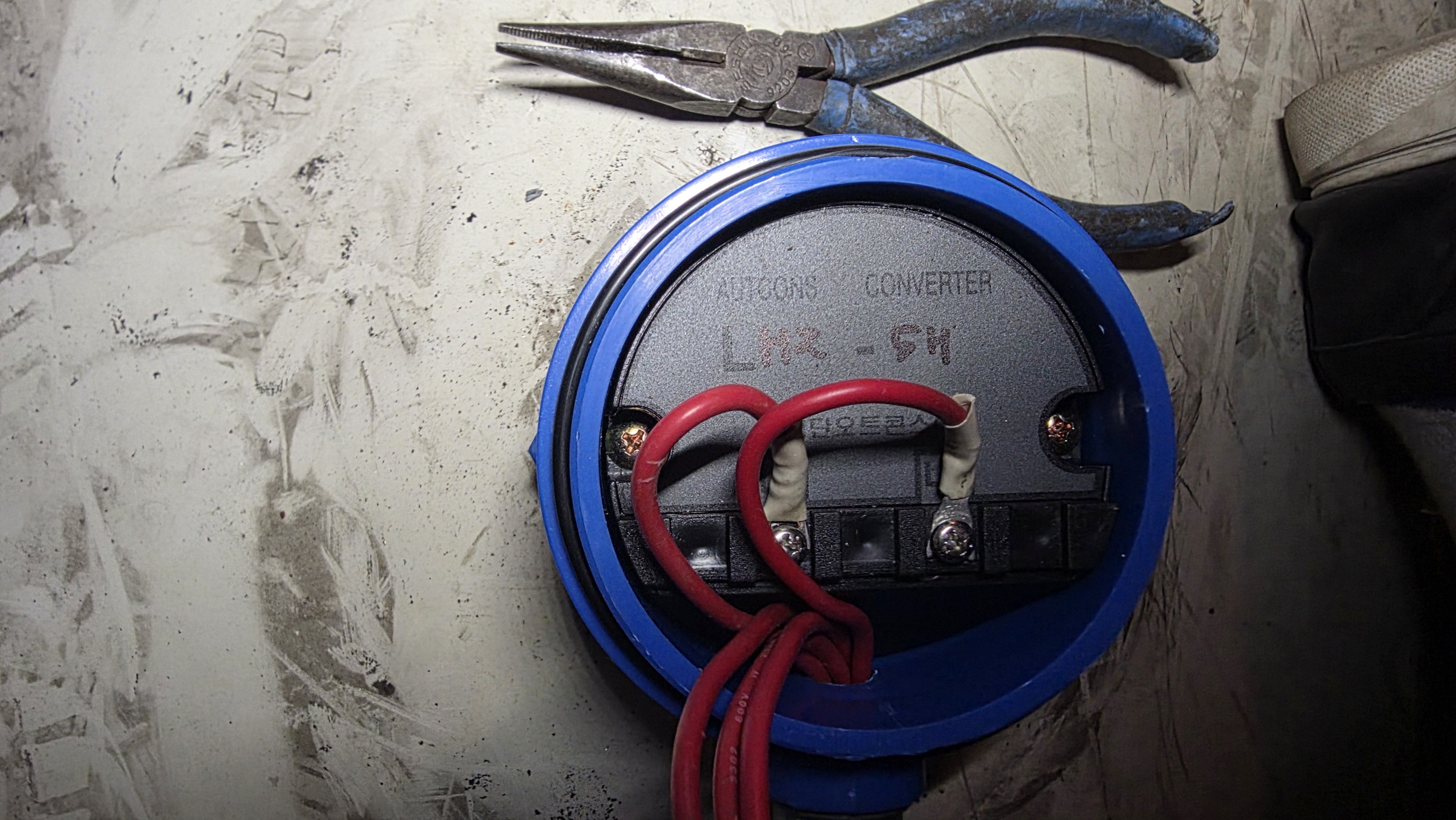

이렇게 5극 전극봉사용이지만 홀더내부에 컨버터를 통해 2선으로 간단하게 레벨콘트롤러와 통신됩니다
LH2-5H 첨단오트콘스 5극 전극식레벨홀더

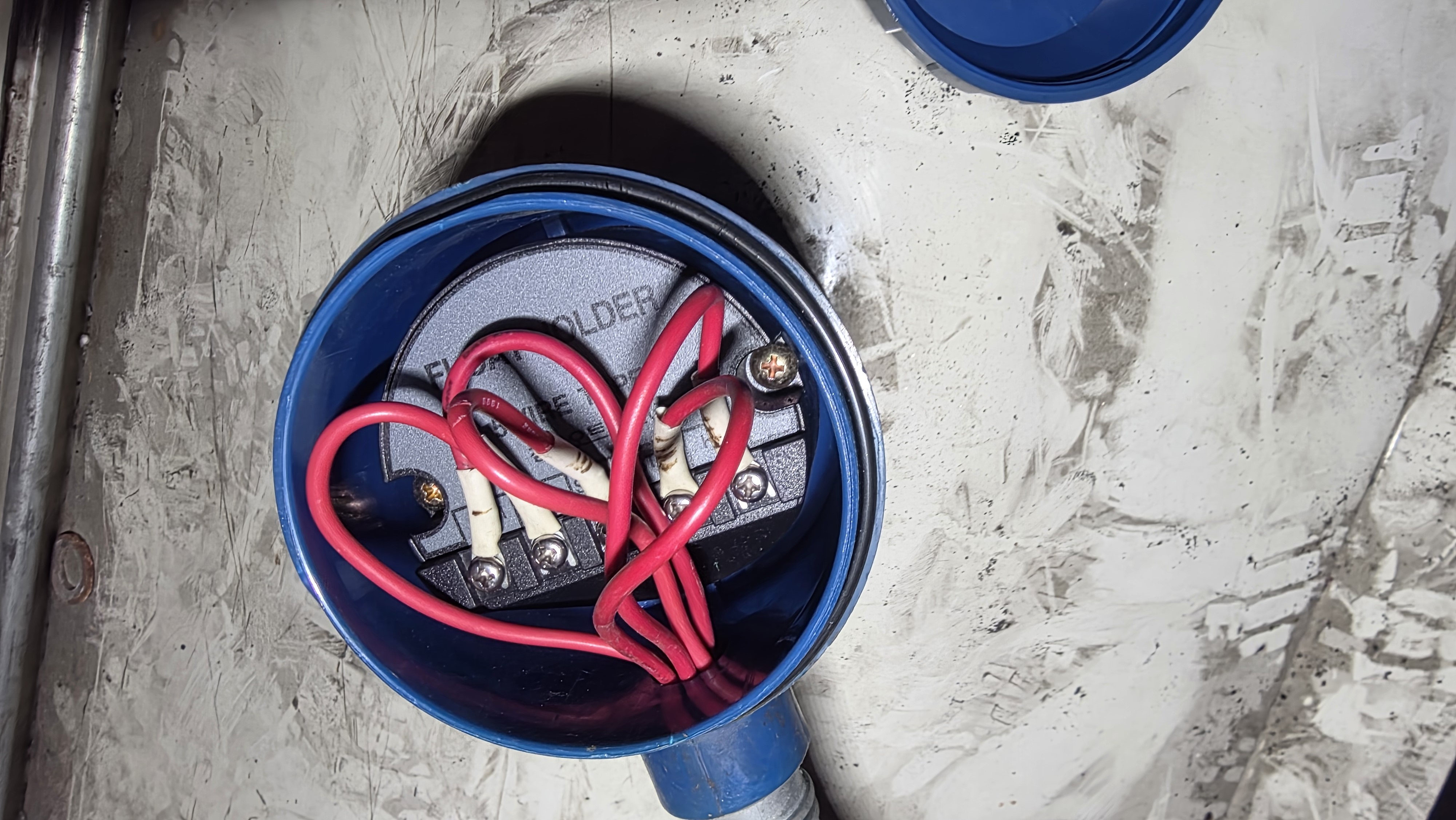

A탱크에 이어 B탱크 5극전극봉결선

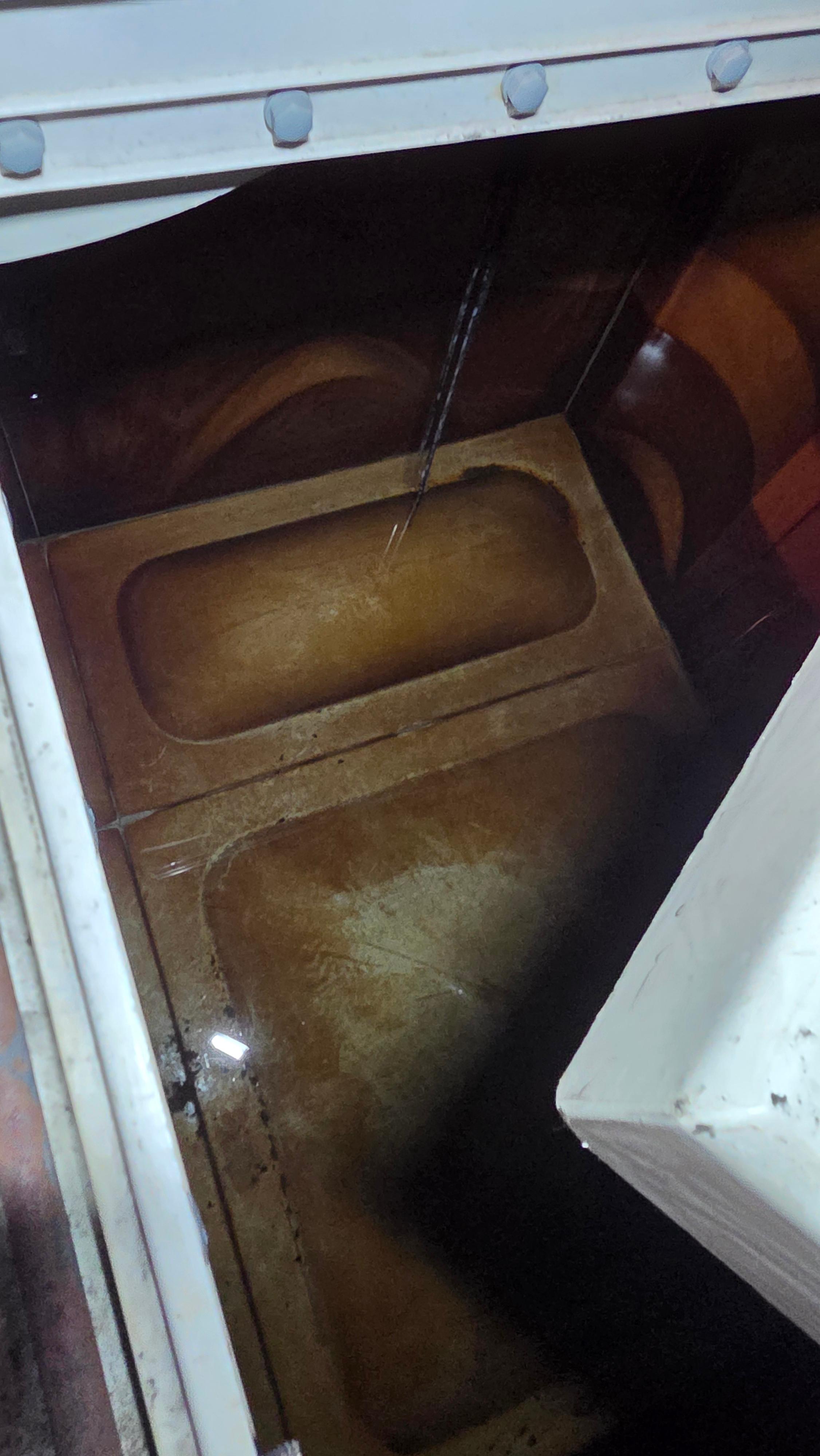

저수조 내부에 5극전극봉 설치상태
전극봉의 장점은 수위를 정확히 제어할수있다고 할수있습니다
단점은 깨긋한 물에만 권장하고 스케일이 낄수있어 가끔 청소를 해야합니다

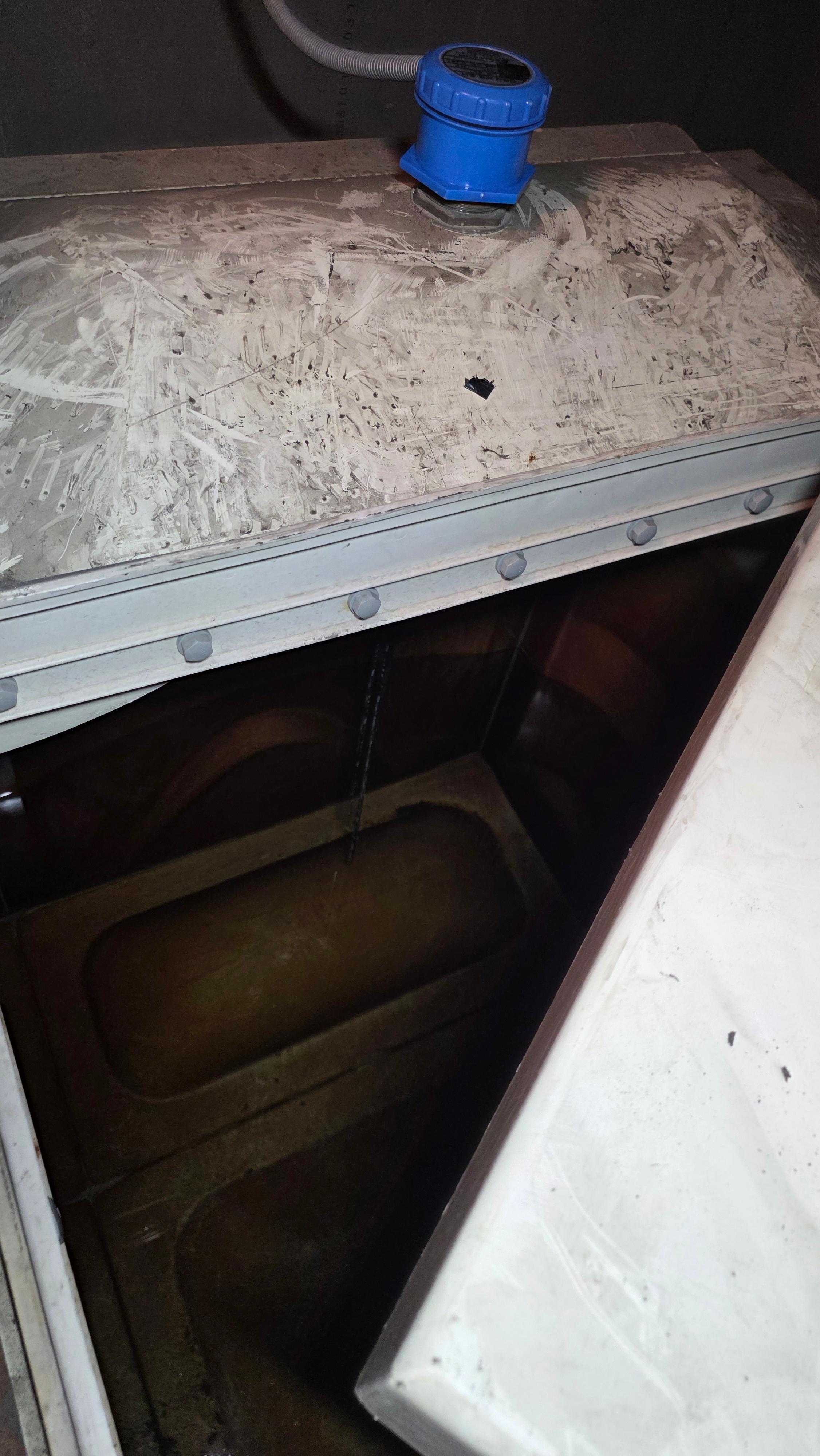

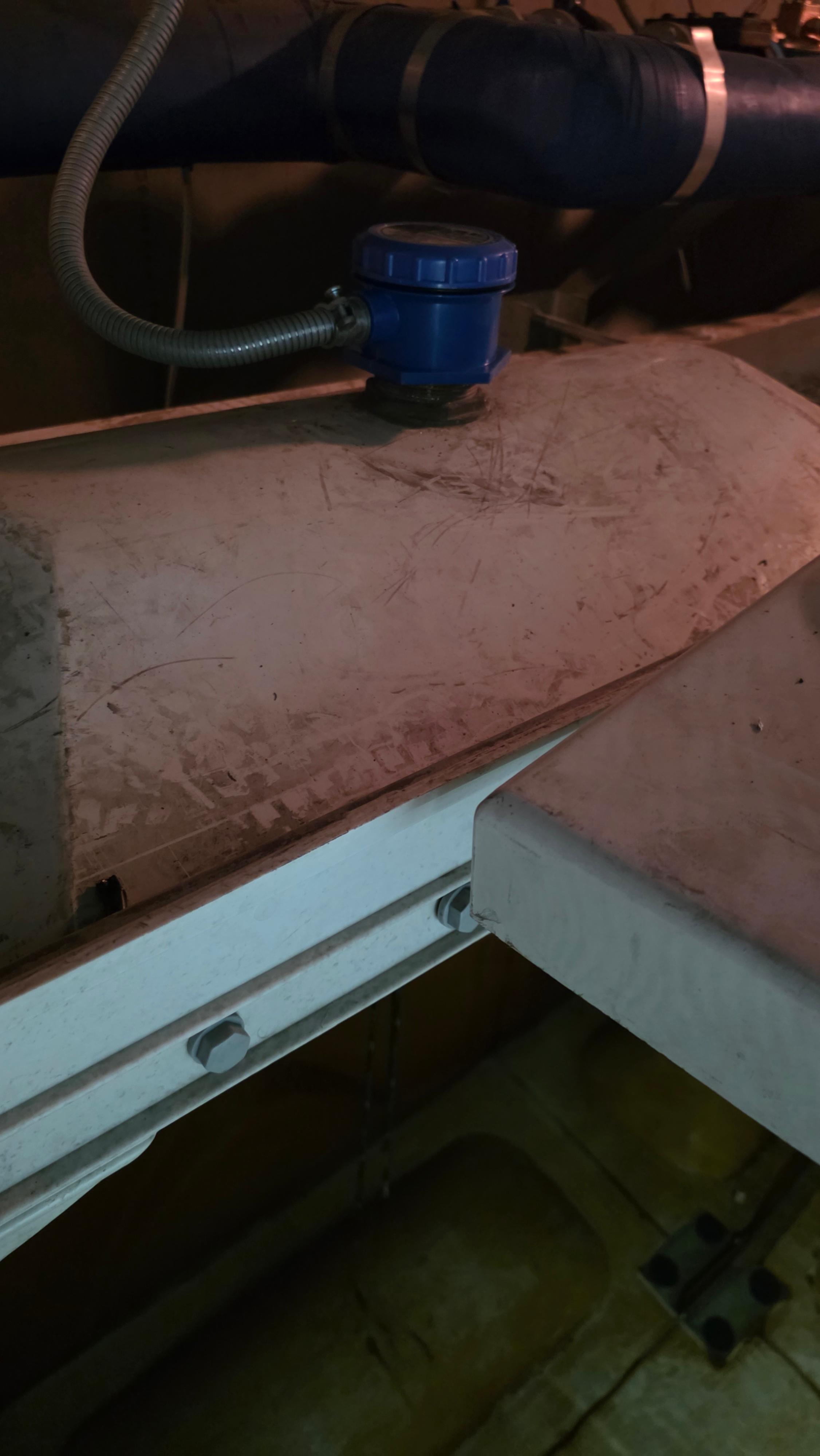

고가수조 상부에 설치된 5극전극봉

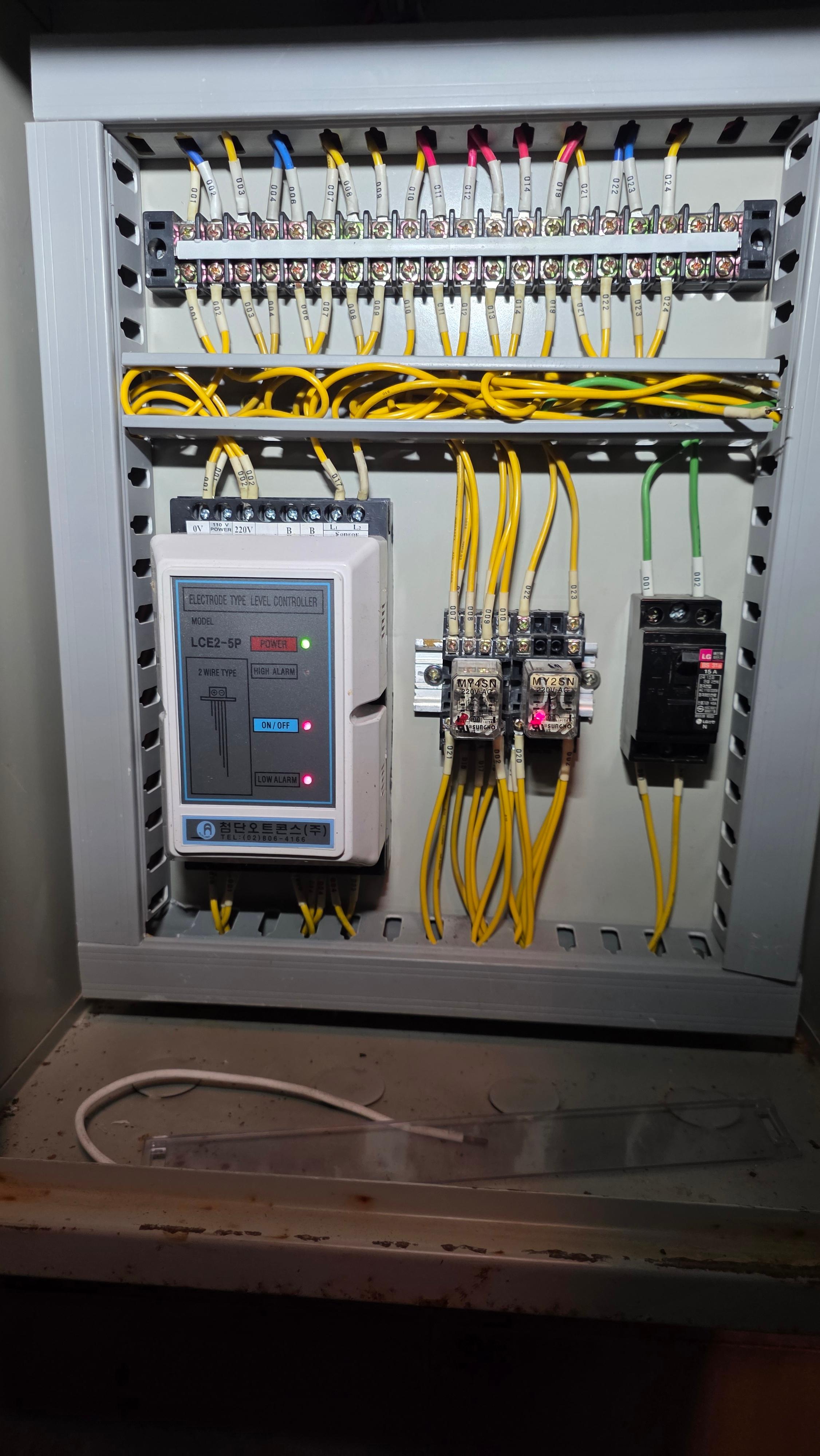

5극 전극봉레벨콘트롤러 LCE2-5P 교체후 시운전
자동제어도 제대로 잡아 A탱크 B탱크 모두 사용각각가능케 했습니다
