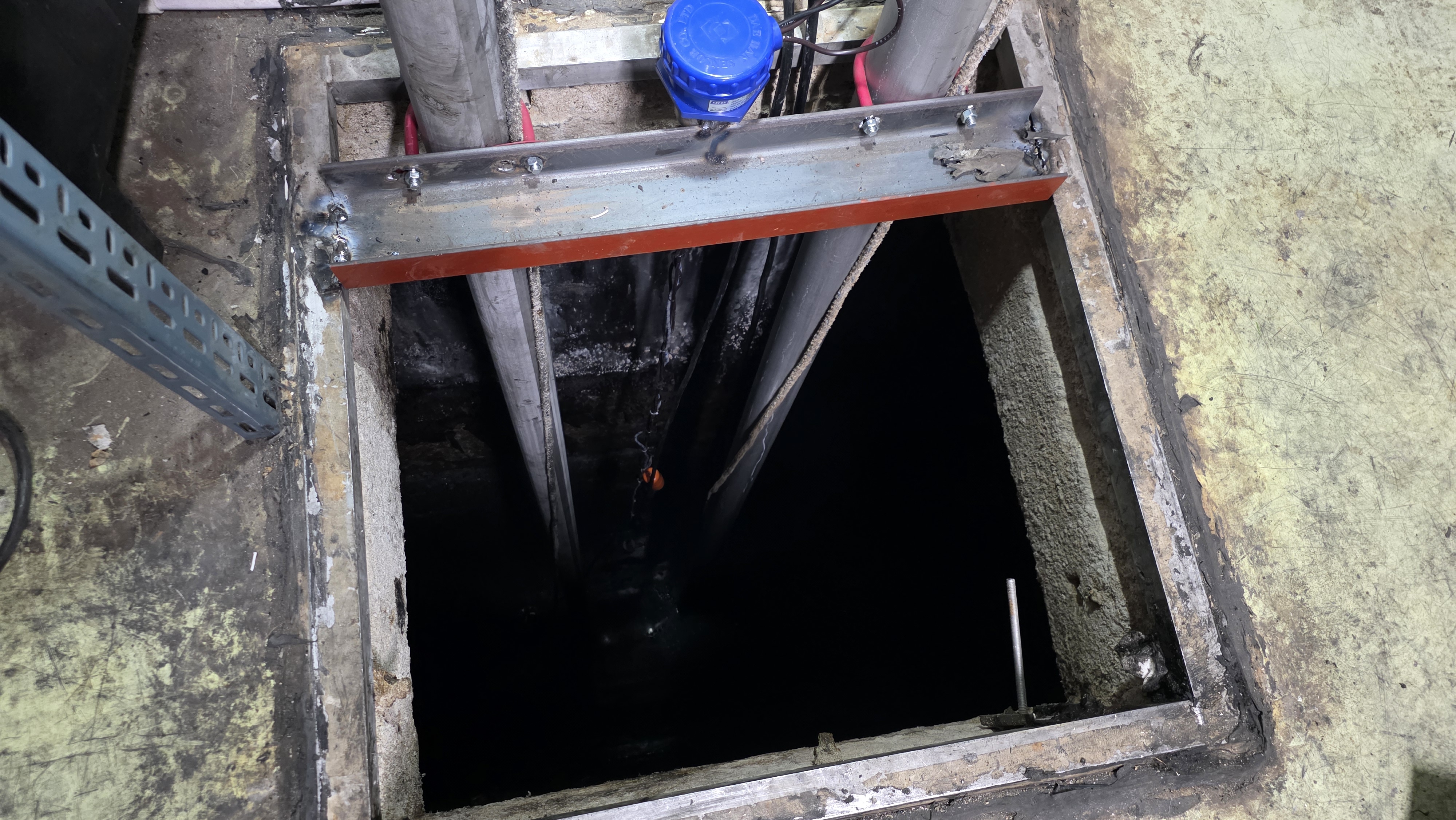

서울특별시 용산구 에 있는 모 회사 사옥입니다
수중펌프 교체 업체로 부터 이번엔 정화조 수중펌프 교체시 자동제어 점검및 조치를 부탁받고
먼저 사진을 받았습니다

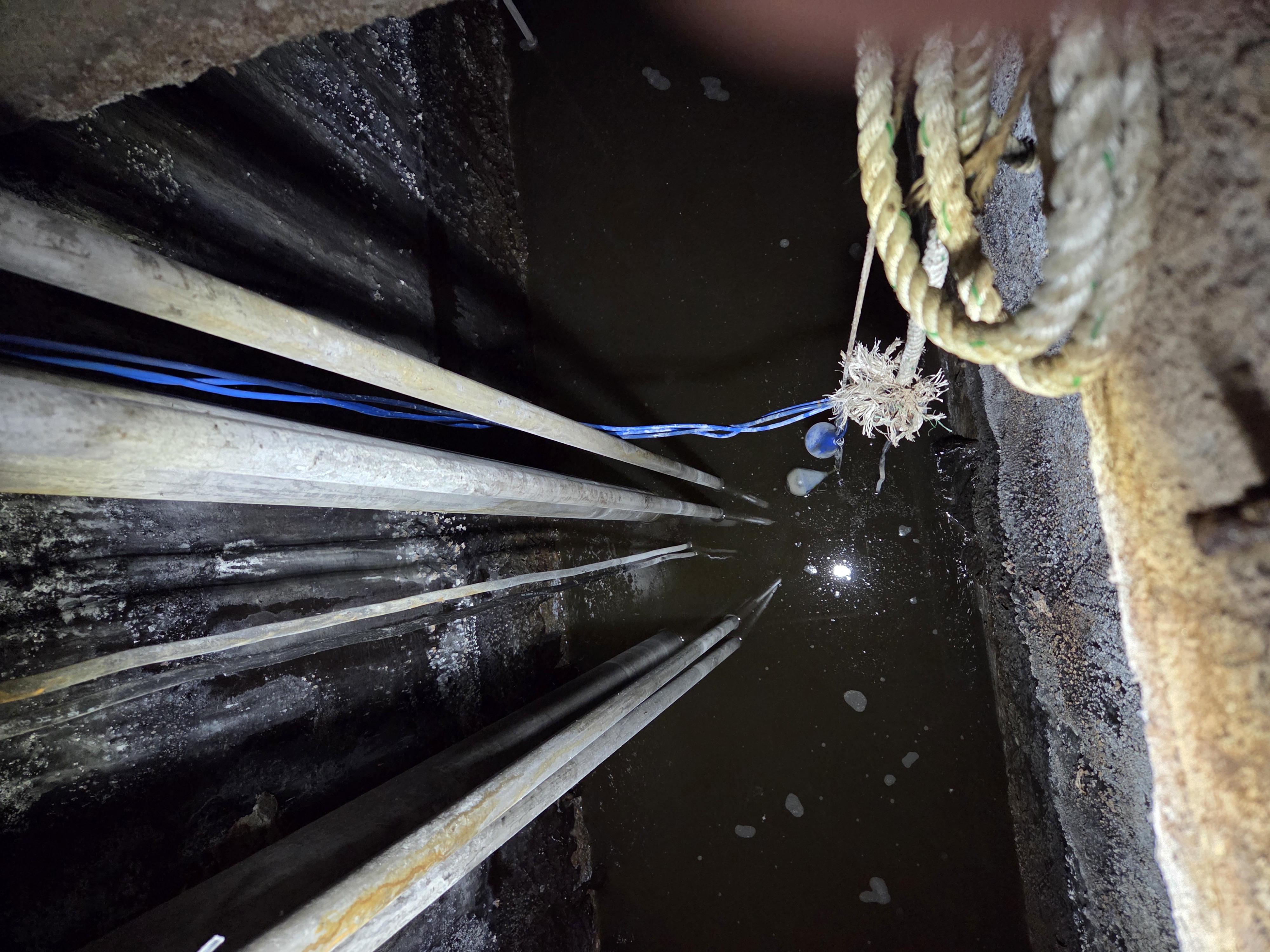

사진을 보니 오뚜기센서는 일반적으로 시중에서 구입하는 a접점 b접점 com 이렇게 3선으로 구성되어있는
코발트색(청색)오뚜기센서 같습니다
의로 들어온 부분은 펌프가 2대가 동시에 돌아가고 이때 보안실에 정화조 넘침을 방지하고자 알람을 연결해놓았다고 합니다
또한 콘트롤러 판넬은 작년에 신규제작을 해서 콘트롤러를 제외한 센서 점검및 조치 조건입니다

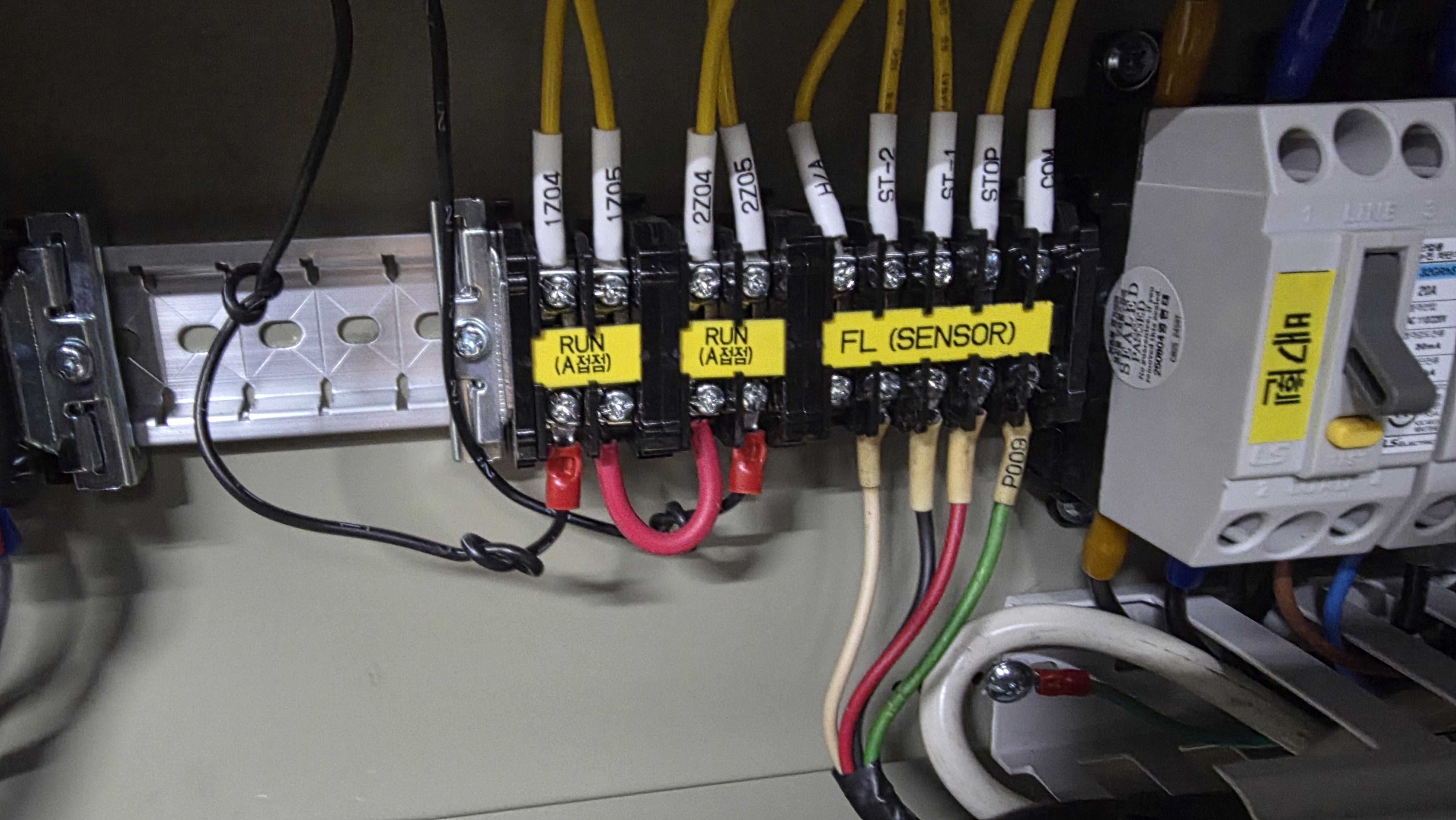

벽 사각박스에 4선만 나와있다고 합니다
신아전기 계전기도 있다고합니다

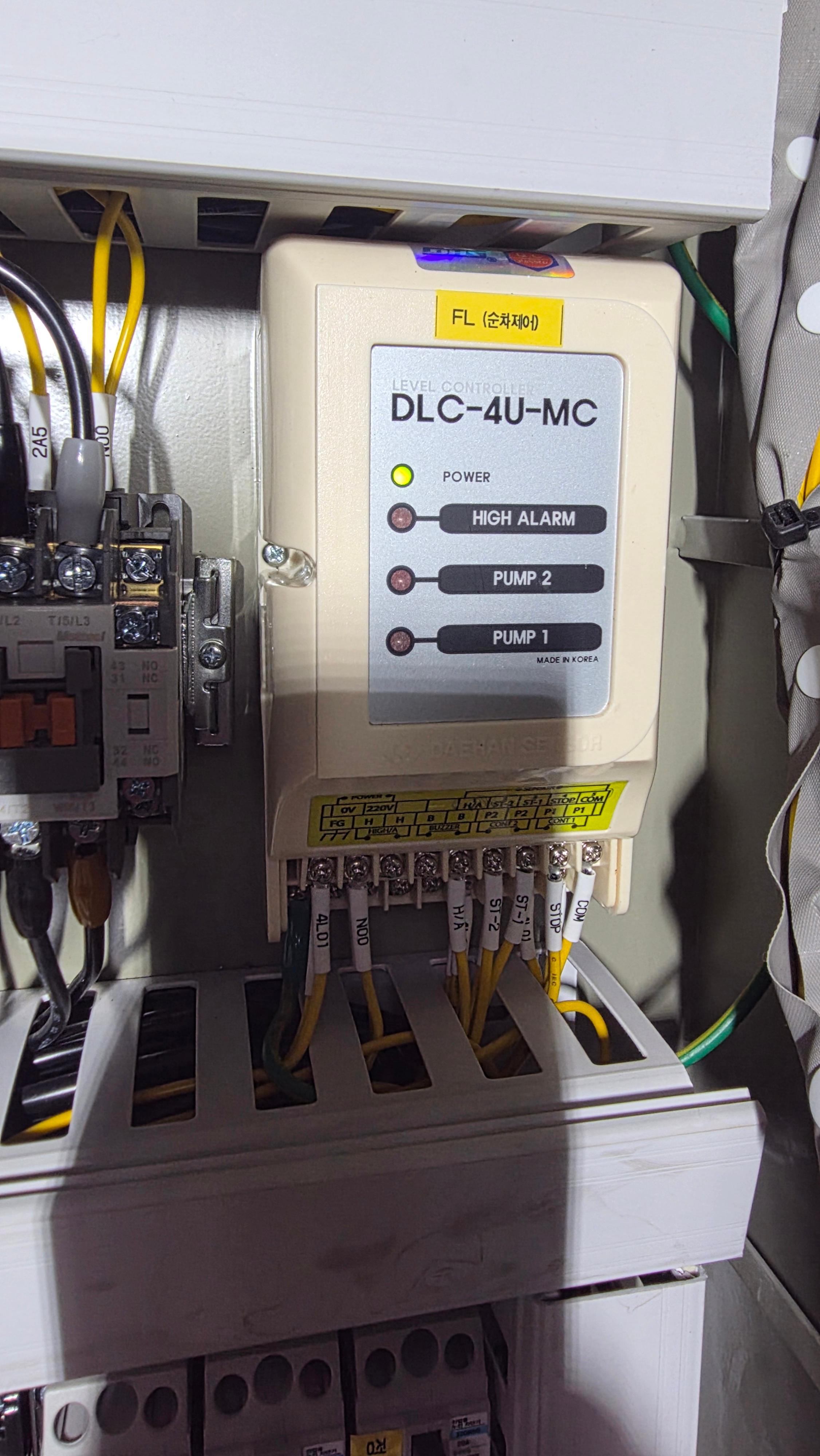

레벨콘트롤러는 DLC-4U-MC 대한센서 집수정수중펌프 2대를 자동제어하는 교번순차방식 레벨콘트롤러입니다
센서 연결선은 다섯선입니다
위 사진을 바탕으로 이것저것 준비하고
조건이 기존콘트롤러 판넬은 무조건 사용입니다
신규교체한지 일년이 안되었다고 합니다
펌프가 무조건 두대가 동시 돈다고합니다
이것 저것 살펴보니
현제 설치된 DLC-4U-MC에서 하이알람 접점사용하며되는데
신규제작한 업체에서 펌프가 두대 동시가동될때 배수펌프 마그네트A접점이 동시 붙을경우 보안실로 알람을 보내주는 시퀸스를 꾸며놓았네요
알다가도 모를 방식입니다
사옥 관리팀에서는 무조건 똑같이 기존대로만 해달라고 우김니다
최신설비를 왜 이상하게 제대로 사용못하고 ..............
센서선을 모두 해체하자 펌프 기동램프가 소등되었습니다
이경우 대부분 센서와 신호문제 입니다
수중펌프 교체 업체에서 마무리를 하셨네요

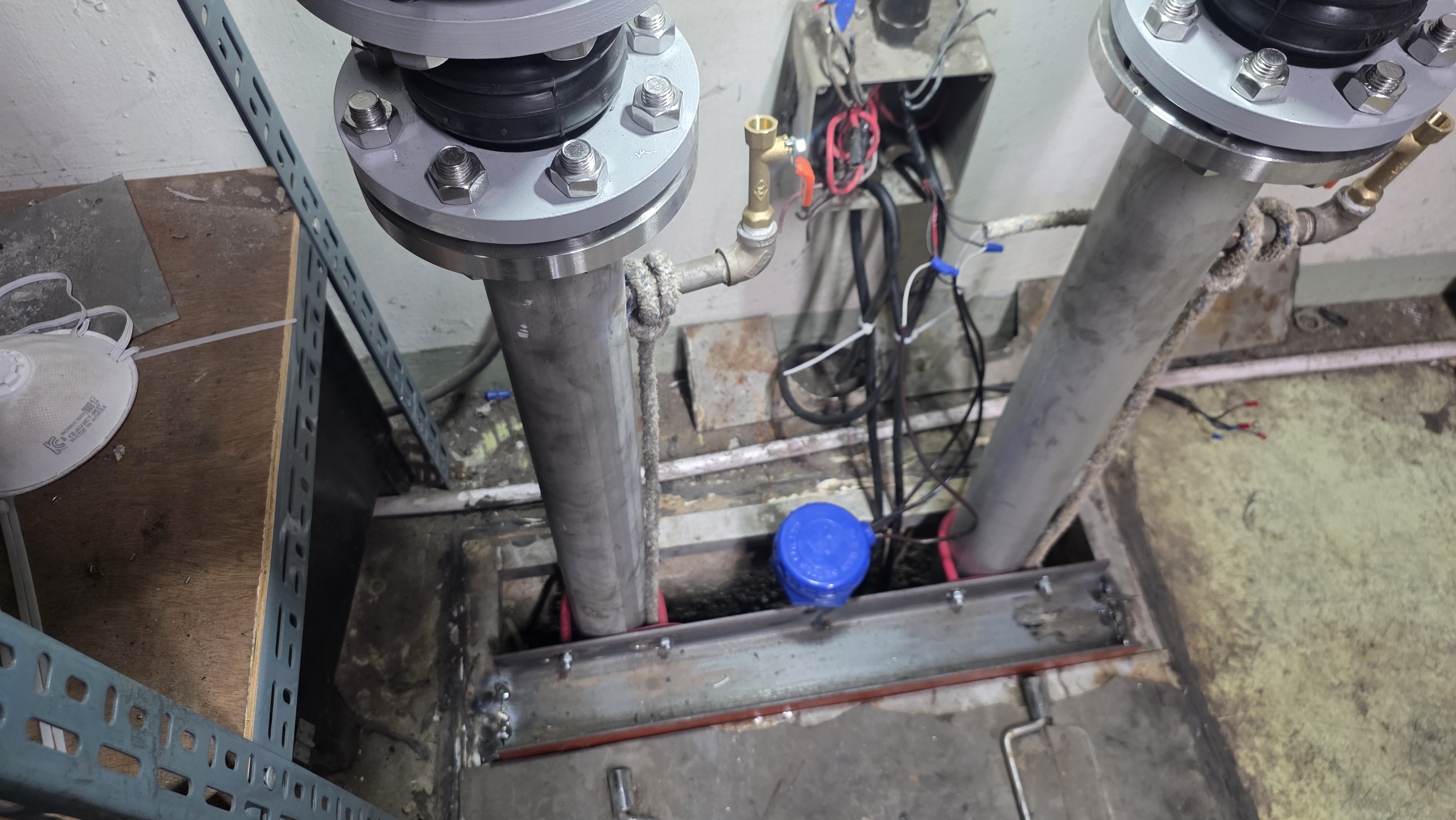

깔끔하게 홀더를 설치하고 센서서 하나하나 찾아 연결을 합니다
정석대로면 다섯선이 와야하는데 4선만 왔습니다
이때문에 배수펌프 A B가 동시돌면 보안실에 알람이 발생할게 시퀸스를 다시꾸민것 같습니다
준비해온 오뚜기센서 3개를 이용해서 연결합니다
오뚜기센서는 상온에서도 부드럽게 작동하는 실리콘이 함유된전선
첨단오트콘스 LQ-1 A접점용 3M 오뚜기센서를 하부두게를 사용하고 주황색오뚜기센서를 배수펌프 A B동시 가동접점으로 사용했습니다
정상적인 범위는 청색 첨단오트콘스 LQ-1 두개로 배수펌프 A 배수펌프B 가 교번운전을 해야 정상입니다
어떤이유에서 주황색오뚜기까지 수위가 올라갔다는건
펌프한대 고장 및 펌프가 제성능을 발휘 못하고 두대가 동시가동되는 조건이 된다고 볼수있습니다
관게자분이 궁금해하셔서 설명하고 있습니다

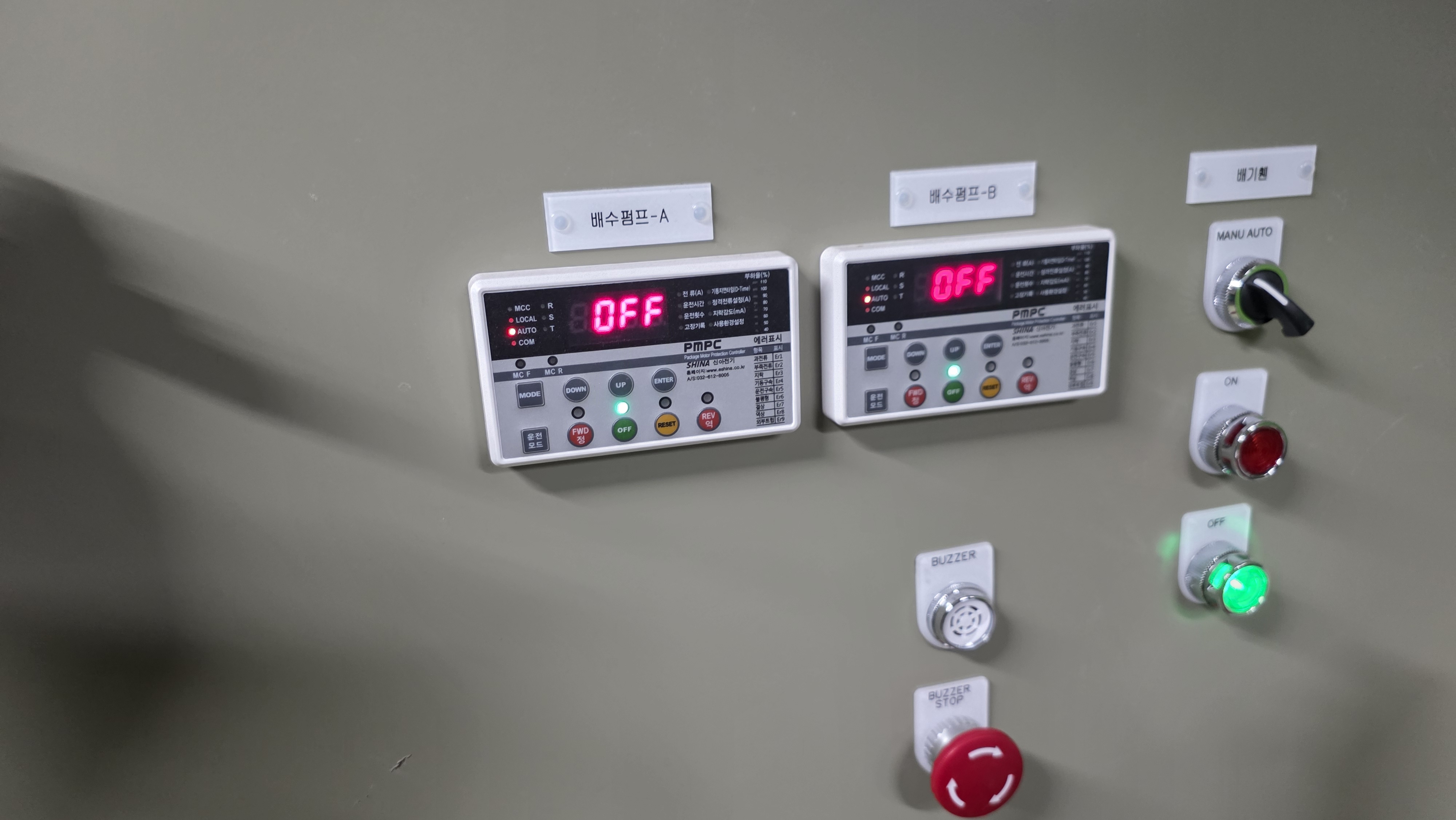

정화조 자동제어 판넬에서 배수펌프A 배수펌프 B 모두 AUTO로 설청후 테스트를 합니다

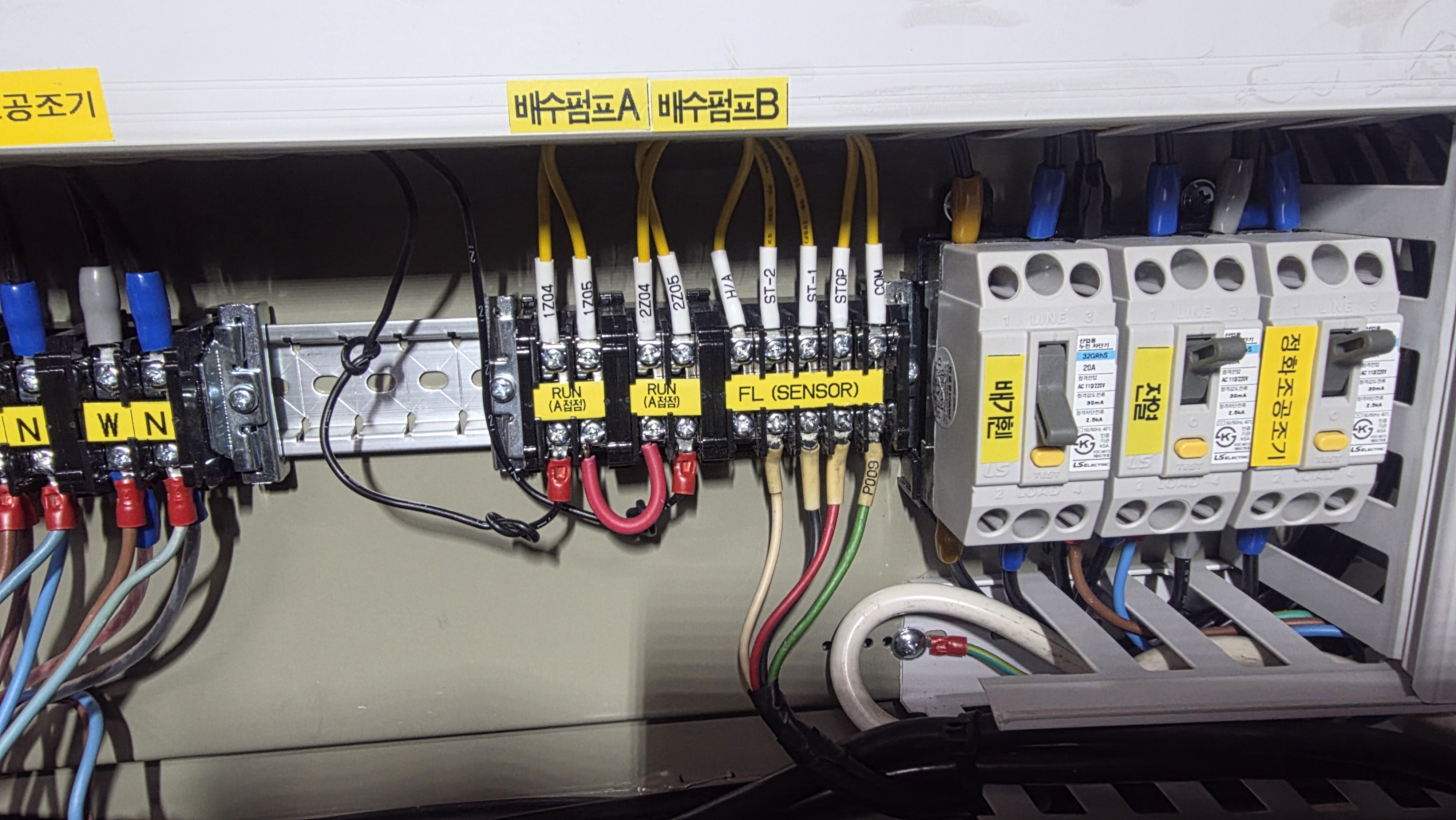

두대 동시 가동시 배수펌프 MC A접점이 서로 연결되어 보안실에 알람이 발생하게 정상적으로 교체작업을 진행했습니다
각종밸브 각종센서 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
첨단오트콘스 공식대리점 공식서비스파트너
(Level Controller & Level Sensor 전문 Maker 전문업체)
