삼양정수위밸브 YAW-3 구경80A 안열림으로 점검및조치

서울특별시 성동구에 있는 모 고등학교 저수조 삼양정수위밸브 YAW-3 구경80A 입니다

여러 학교를 관리하는 업체 관리소장님께서 연락을 주셨습니다

이력을 보니 2022년 강동구에 있는 모 고등학교 저수조 정수위밸브 교체로 인연을 맺은 업체입니다

성동구에 있는 모 고등학교 저수조 정수위밸브가 완전 개방이 되지 않는것 같다고 합니다

전날 밤 저수조 물없을을 확인하고 늦께까지 이것저것 조치를 했으나

평상시보다 급수량이 현저히 적다고 합니다

정수위밸브가 100%개방이 안되는 이유는 여러가지인데

가장먼저 솔레노이드밸브 안열림

솔레노이드밸브 전단 스트레나 막힘

다이아후램 소손등으로 말할수있습니다

가장먼저 확인할점은 저수조레벨콘트롤러에서 START 램프가 들어왔을때 솔레노이드밸브에 전원이 인가되었는지 확인이 필요합니다

학교 시설담당분과 통화를 하면서 전원은 이상없이 인가되었다고 합니다

보내온사진을보니

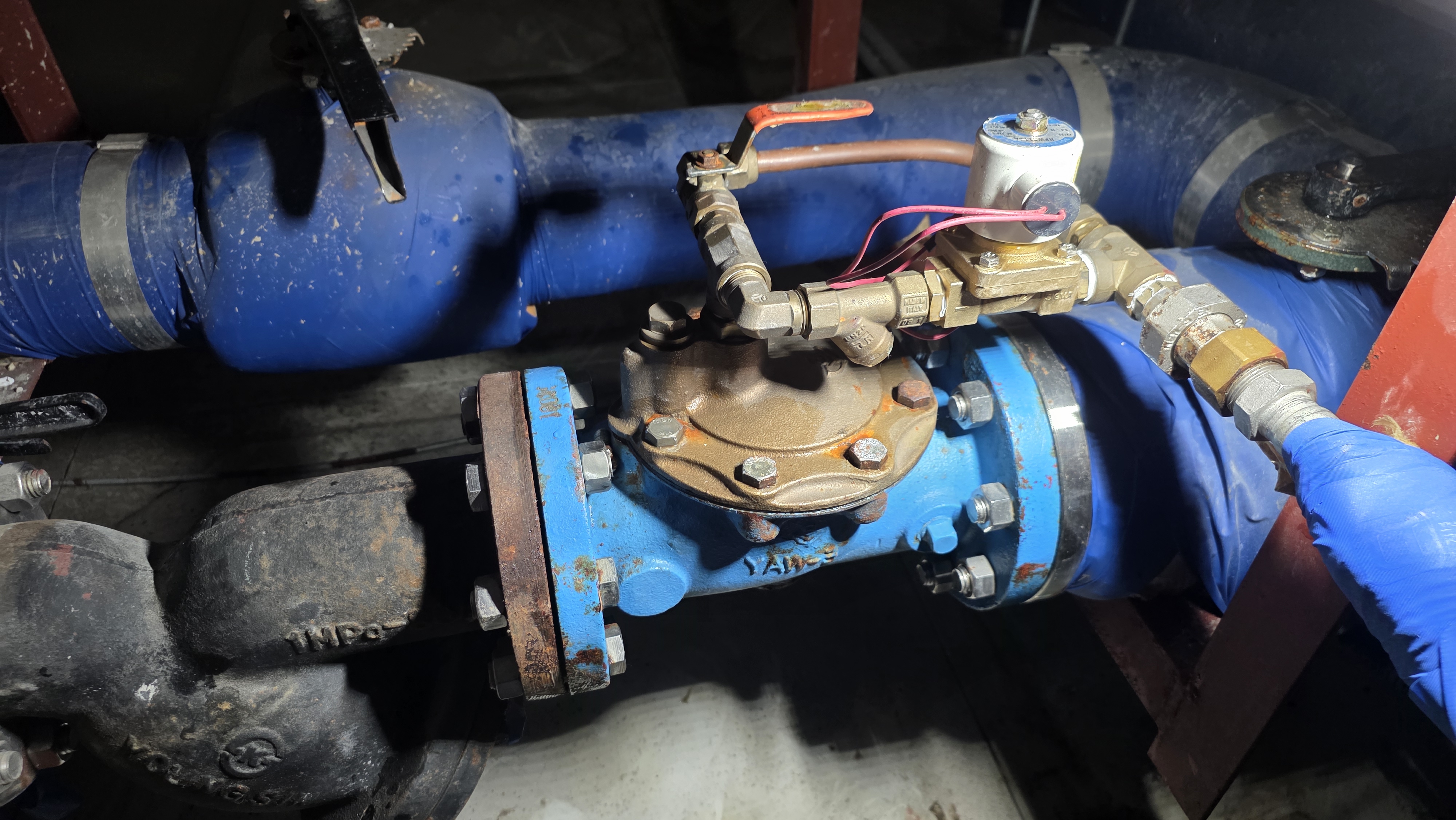

삼양레벨콘트롤밸브 YAW-3F 모델입니다

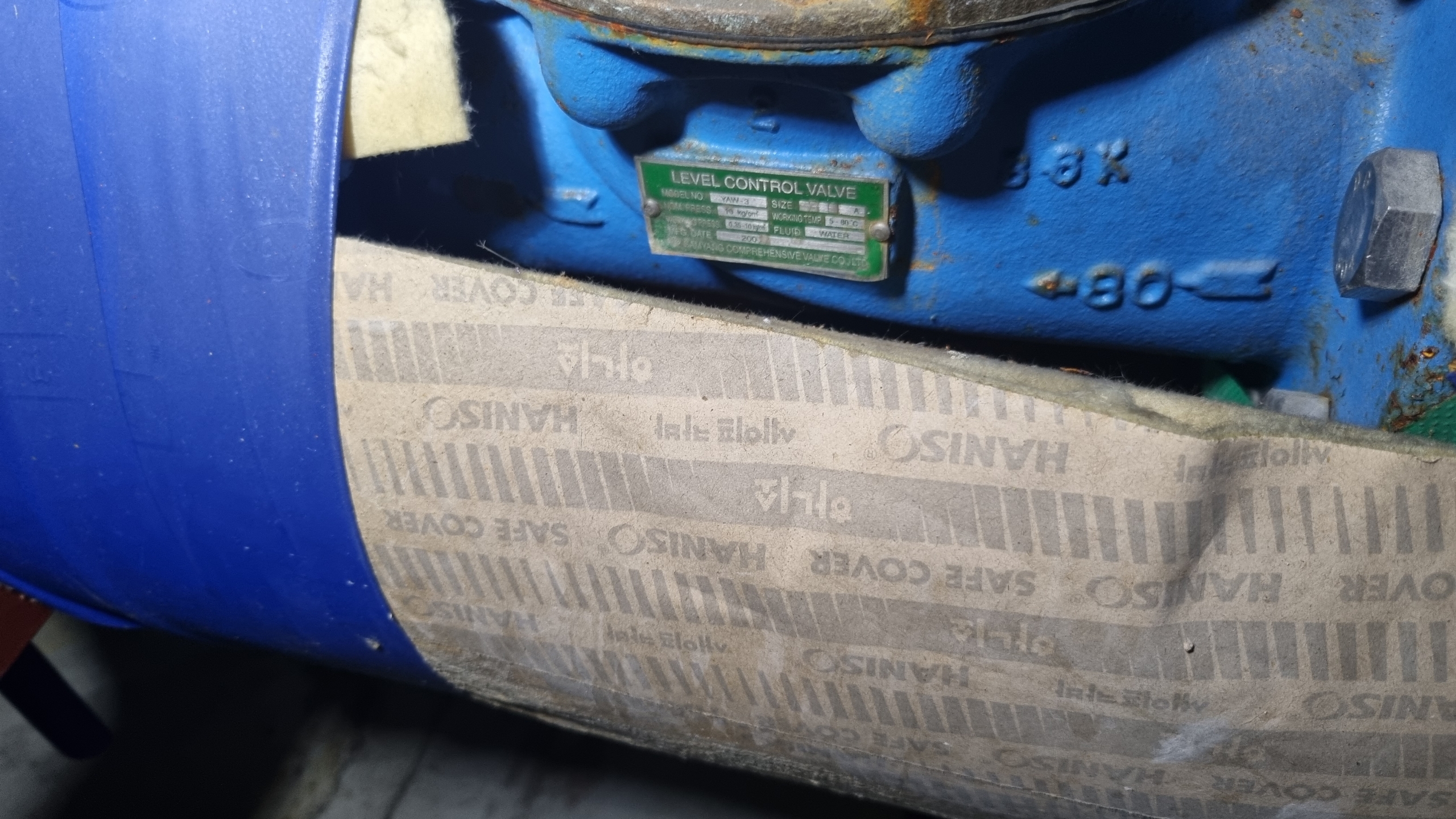

명판쪽 하부케이싱입니다 구경이 80A로 각인이 되어있습니다

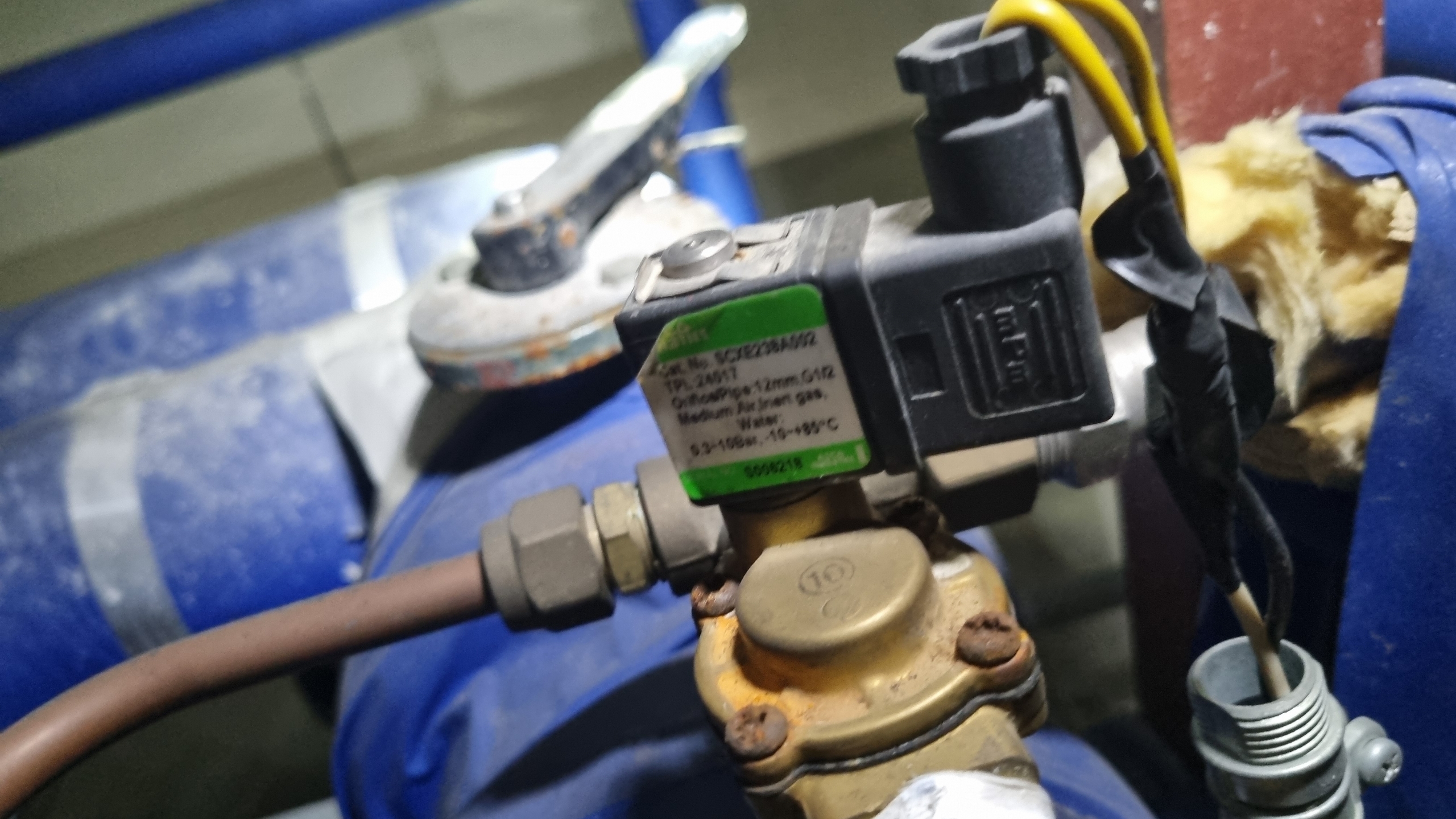

솔레노이드밸브를 보니 거이 15년 가까이 된모델입니다

저희대승엔지니어링에서는

삼양정수위조절밸브 65A~150A

신우정수위조절밸브 40A~150A

신한정수위조절밸브 50A~200A

까지는 항상 차에 수리부품이 준비되어있어

빠른 응대로 사용자 불편을 최소하 해드립니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생

또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생

레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음

​

마침 사무실에서 서류정리중이여서 바로 출동합니다

먼저 저수조 정수위밸브를 콘트롤하는 레벨콘트롤러의 수위를 확인합니다

남성전자 NLICA-D 레벨콘트롤러입니다 현제 스타트 신호가 발생중입니다

이경우 저수조 정수위밸브 솔레노이드밸브에 전원이 인가됩니다

​

교체와 수리중 수리로 결정이 되어 바로 출발합니다

​

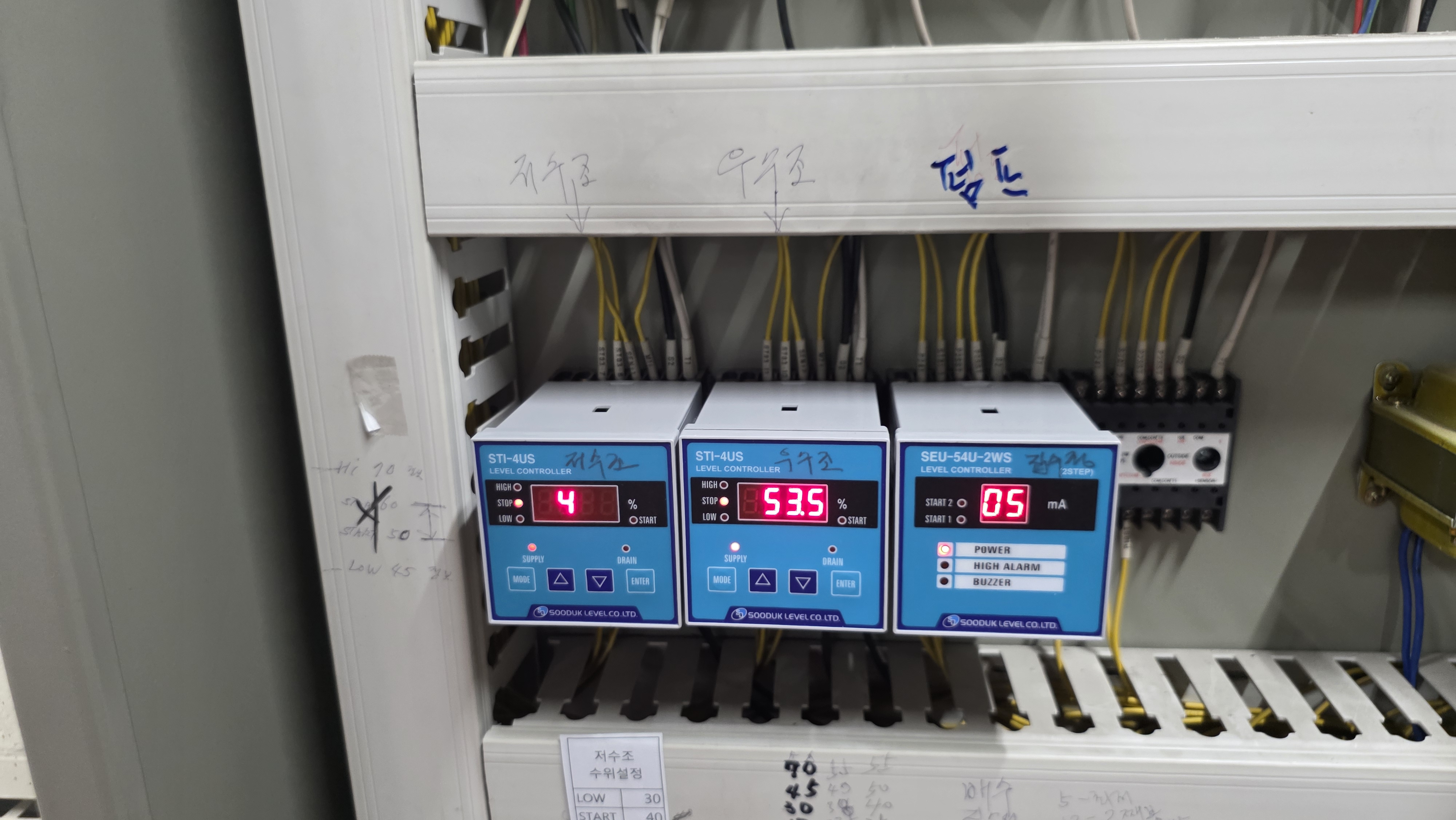

저수조 수위를 정해주는 레벨콘트롤러 를 확인합니다

저장된 LOW START STOP HI 저장%를 확인합니다

DDC판넬 외부 지시계와 저수조 탱크 A 탱크와 B탱크를 선택할수있는 셀렉터스위치가 있습니다

수리작업을 위해 저수조 상부로 올라갑니다

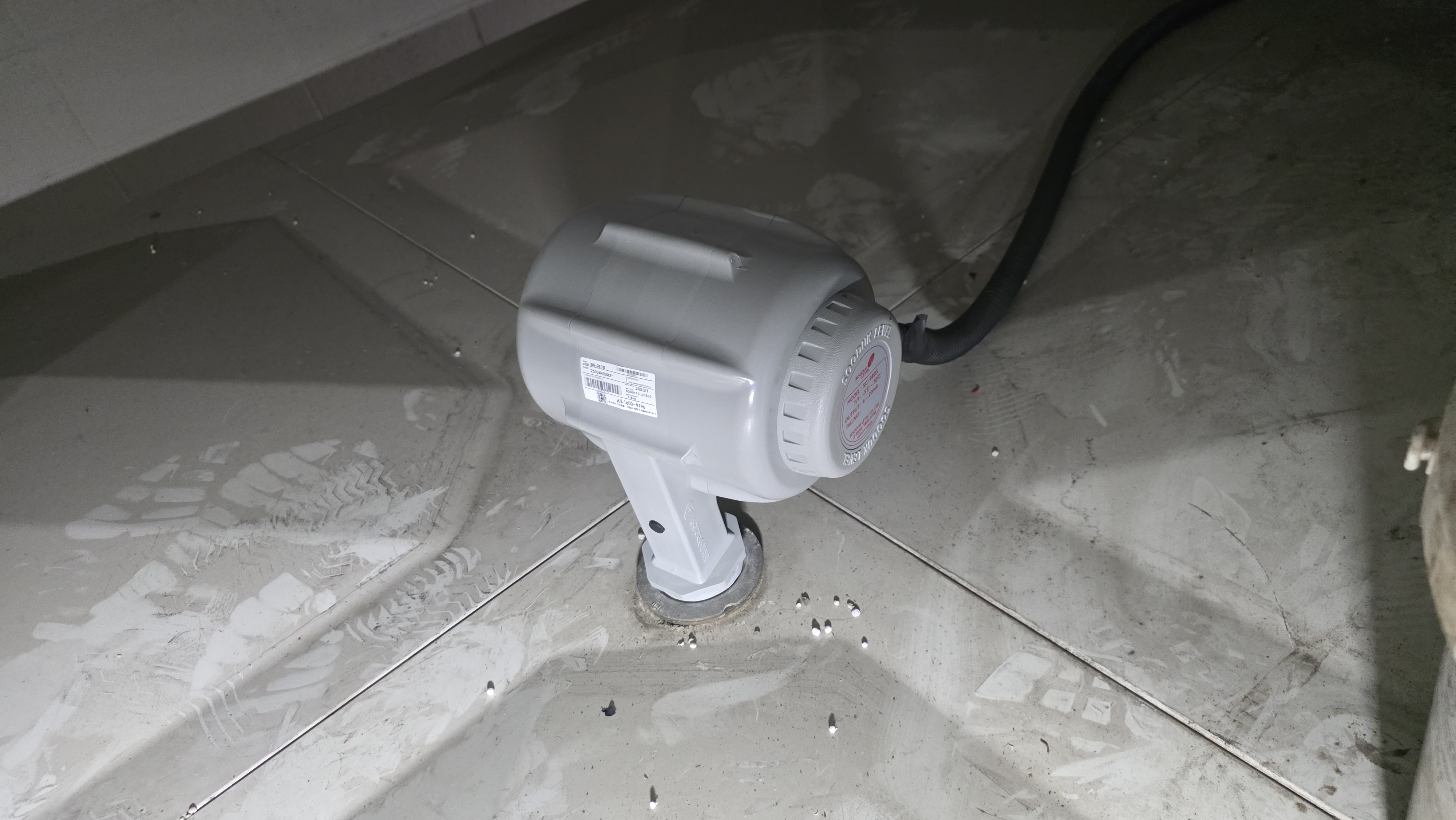

저수조 레벨센서 수덕레벨 SG-980S 기어식레벨센서 입니다



기어식레벨센서 제원입니다 2500X400X2"

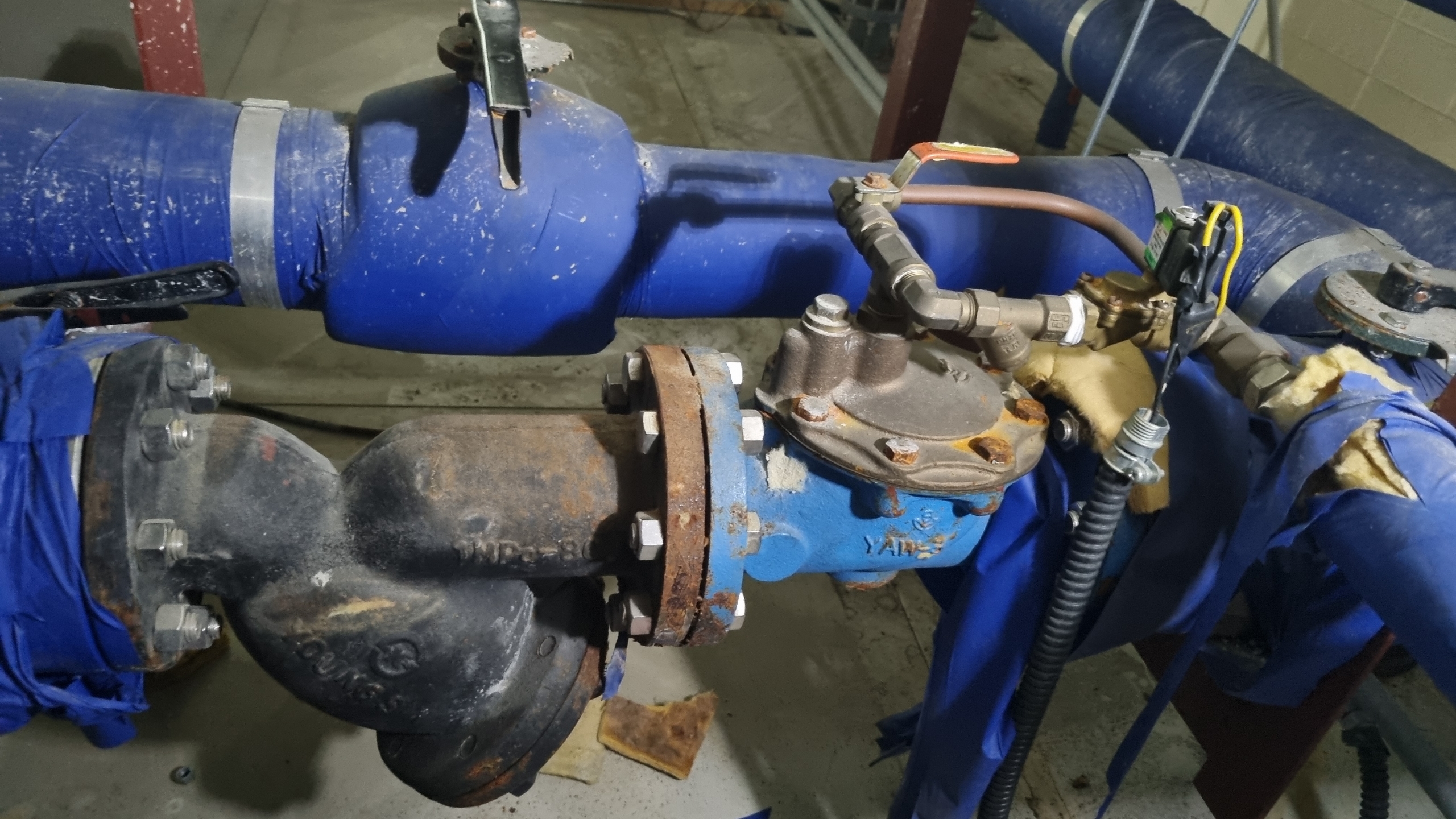

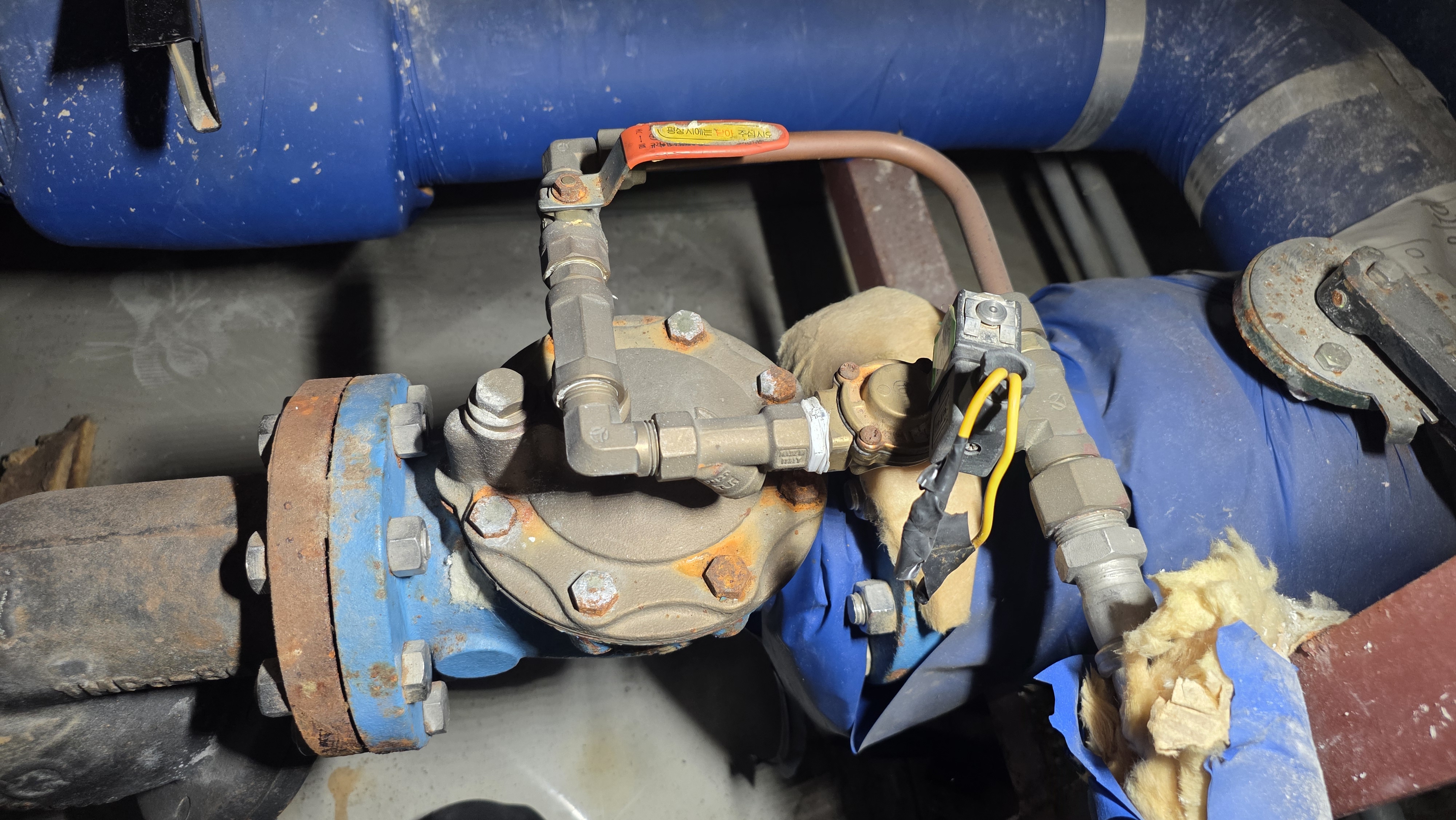

설치된 정수위밸브를 살펴봅니다

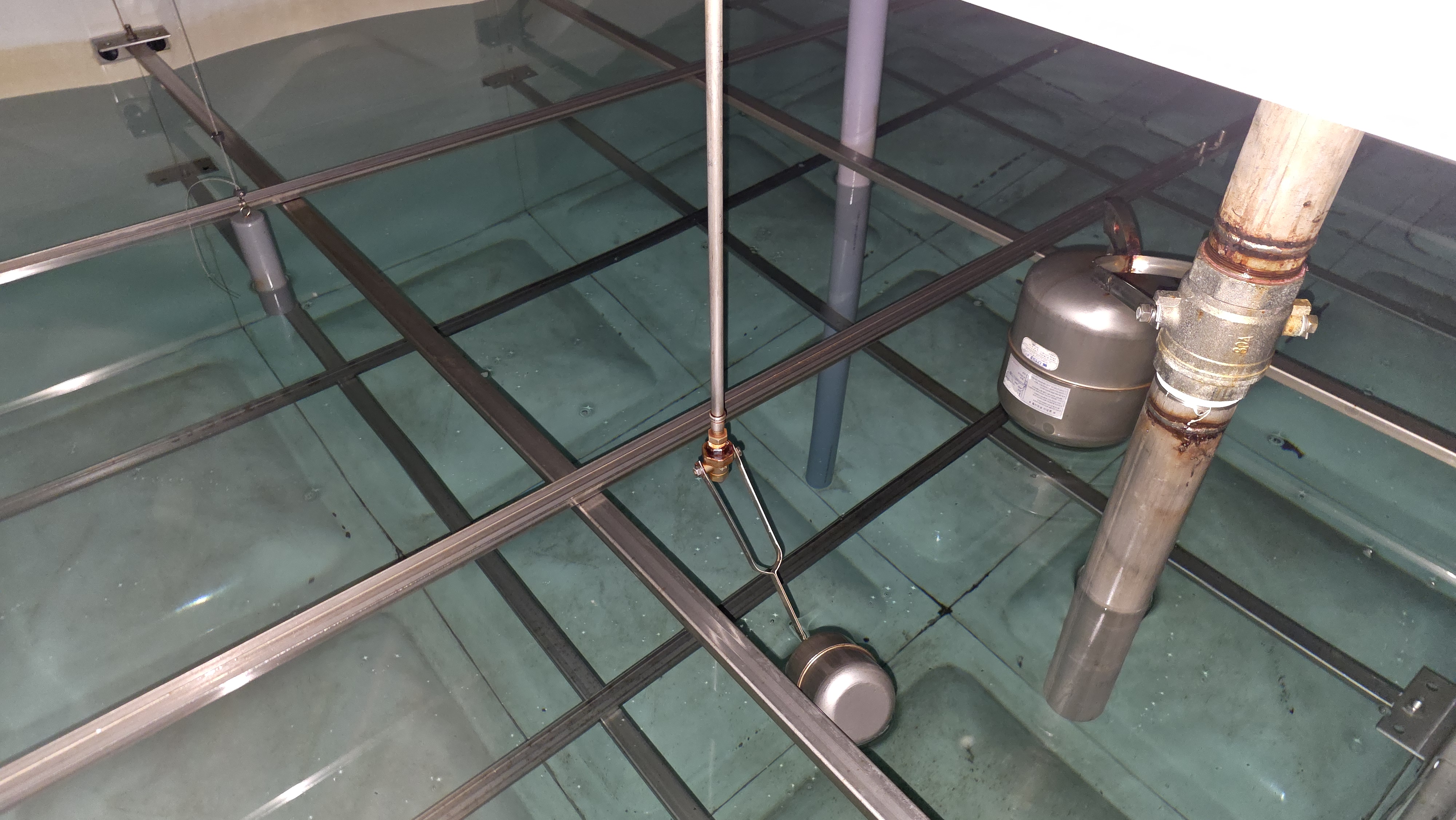

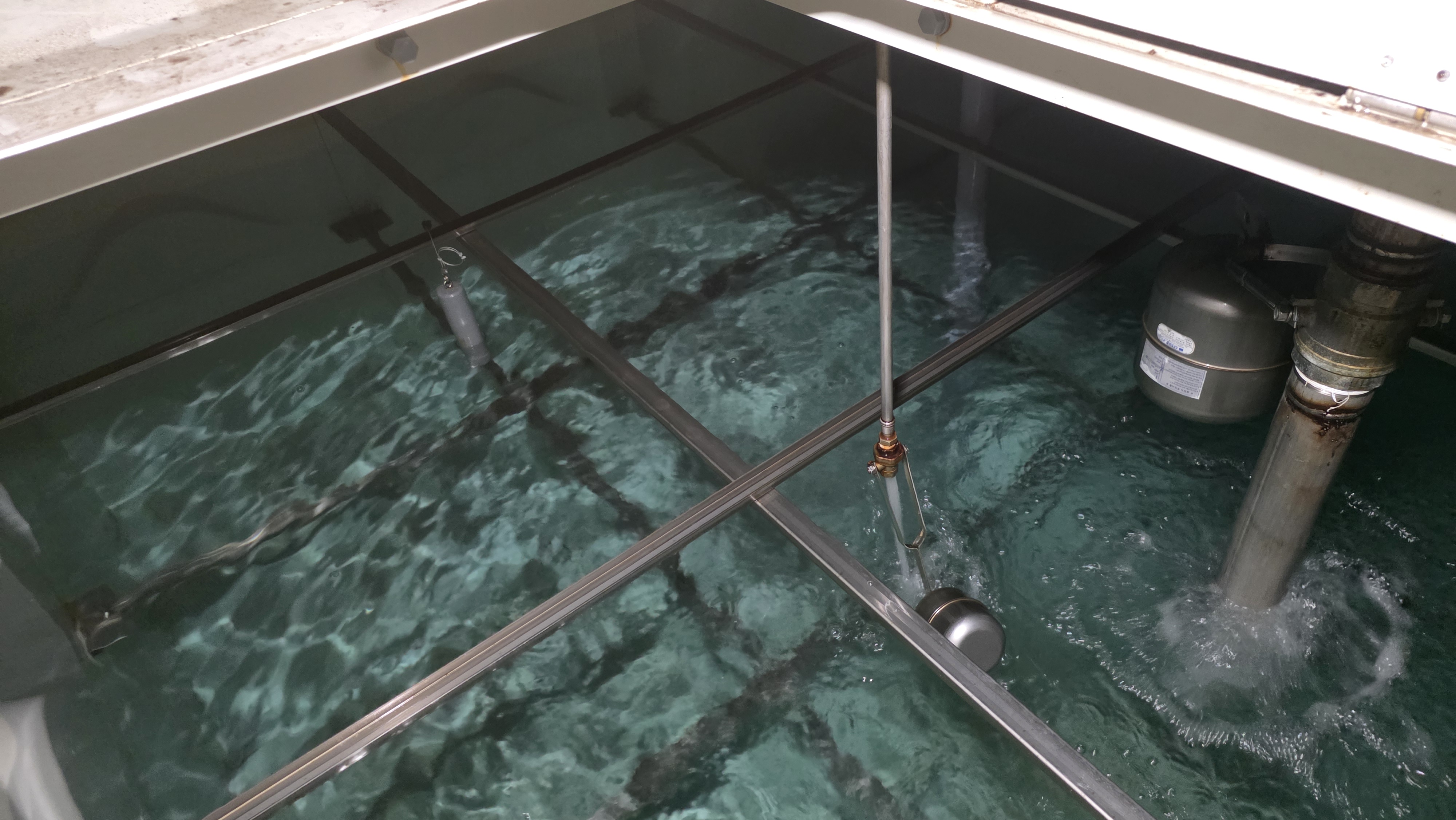

저수조 내부 설비입니다

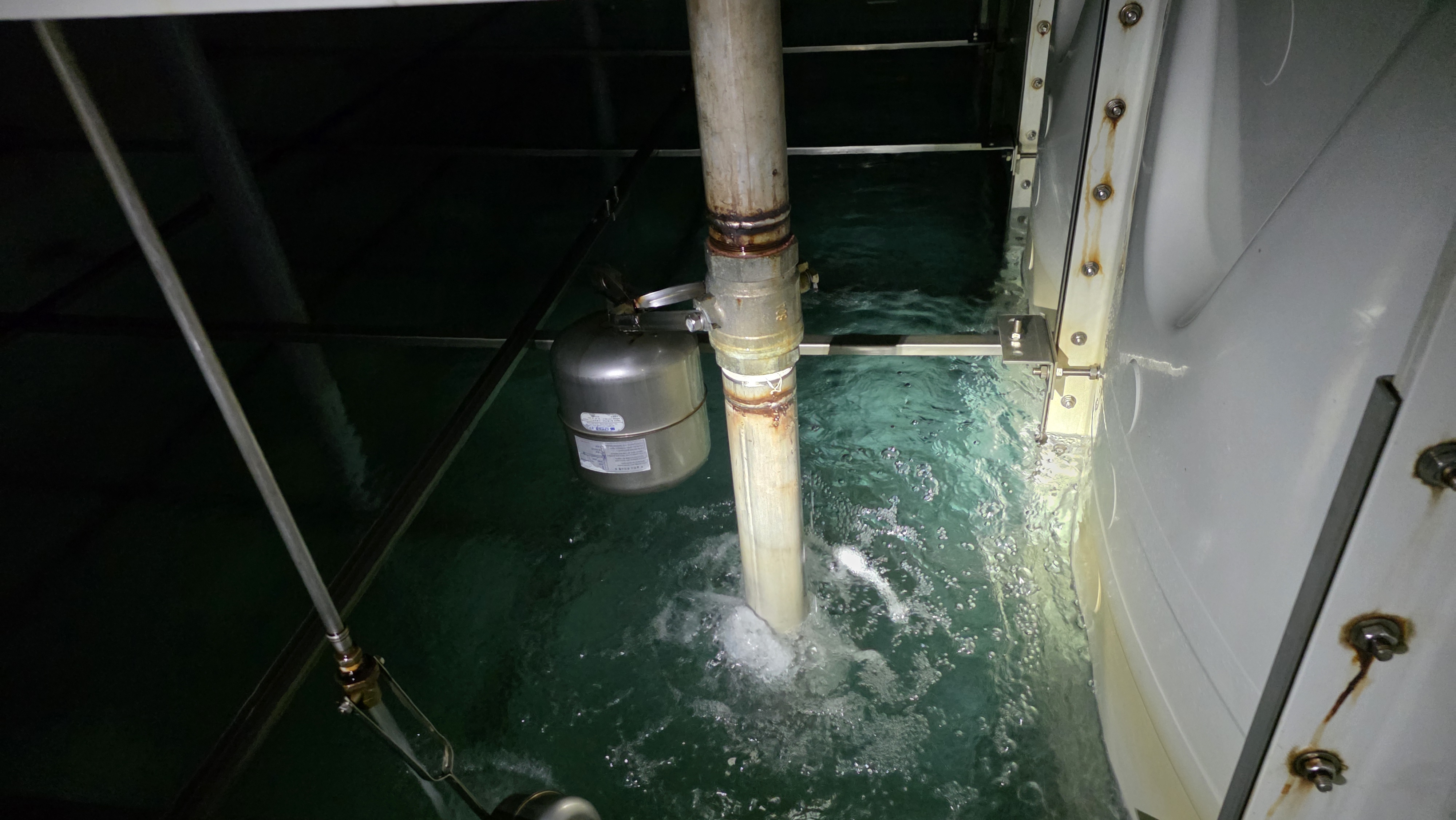

생각보다 볼탑이 낮게 설치되어있습니다

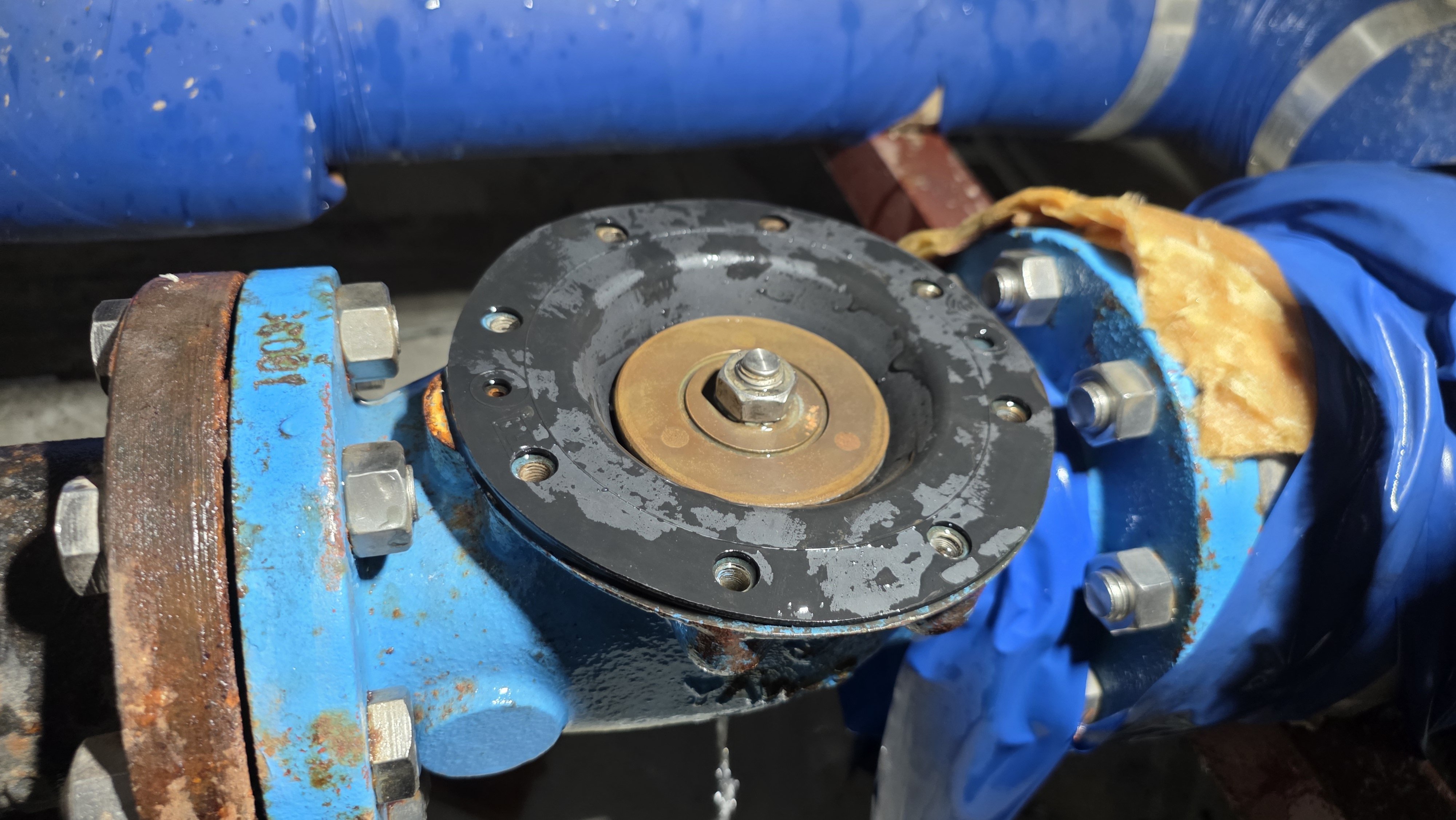

삼양정수위밸브 상부 카바와 배관을 분리후 갖고내려와서 하나하나 점검을 합니다



교체 해드릴솔레노이드밸브 다이아후램입니다

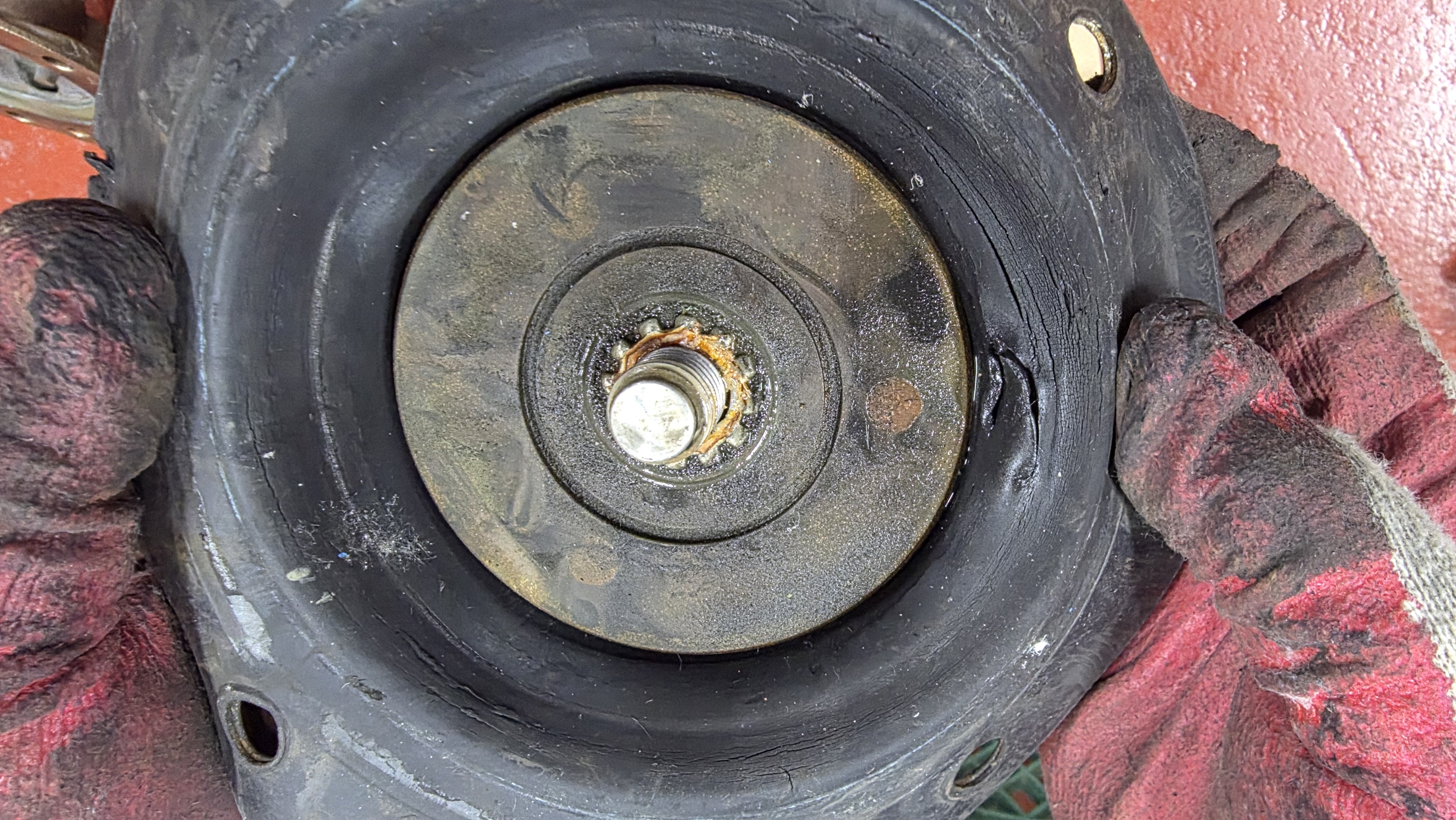

예상대로 다이아후램이 소손되어있습니다

정확히 말하자면 다이후램이 소손될경우 정수위밸브원리를 모르시는 분들은 계속물이 들어가 고수위알람 및 저수조 넘침이 발생한다 하지만

원리는 그 반대입니다

다이아후램은 한마디로 정수위밸브 작동부라 할수있습니다

소손된 다이아후램 부분으로 유입되는 물로 인하여 정수위밸브는 절때 열리지 않고 솔레노이드밸브가 열려도 들어오는 물량이 솔레노이드밸브 후단 관로로 나가는 양보다 많기때문에 정수위밸브는 절때 열릴수없습니다

소손된 양에따라 소음발생 정수위 밸브 개방이 100%가 아니라 급수량 적음 그러다 완전소손될경우 열리지 않게됩니다



다이아후램 디스크 확인및크리닝

다이아후램 스탬 이물질제거 크리닝

상부케이싱 배관과 부품을 완전분해후 하나하나 체크합니다

저희 대승엔지니어링은 수리비가 타업체에 비해 높습니다

그대신 신품과 동일한 제품으로 수리를 합니다

하부케이싱 크리닝

이물질 배출을 위한 후래씽작업

다이아후램 조립 이상하게 스프링이 없네요

스프링이 없어도 이론상 작동은 이상없습니다

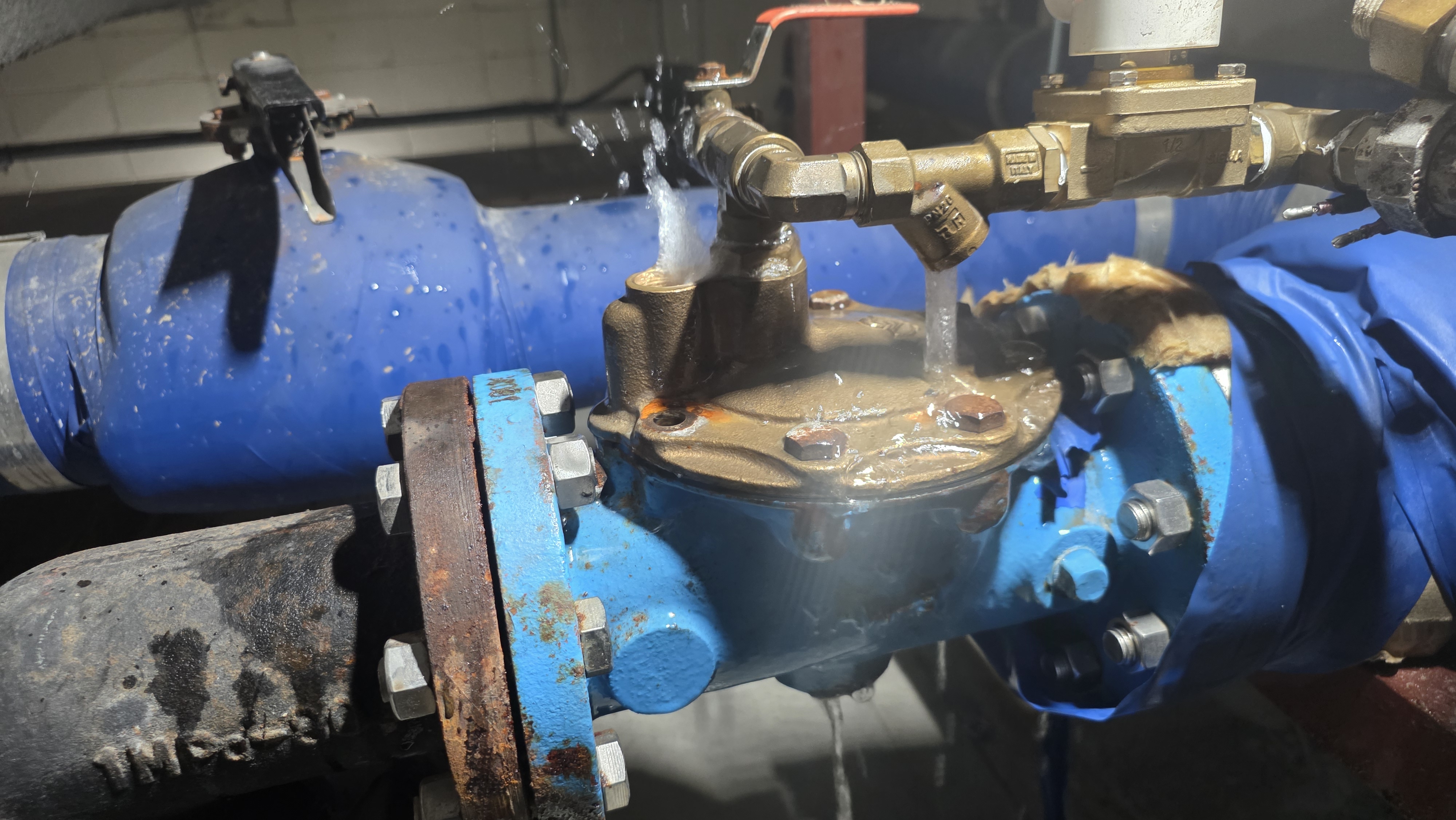

상부케이싱 조립후 하나하나 부품을 조립 후래씽과정을 진행합니다

솔레노이드 밸브 2차측 볼탑으로 가는 배관이 SR조인트로 그냥 마감되었으나

추후 유지보수가 용이하도록 유니온을 설치해드렸습니다

중요한건 뭔가 이상합니다

시설담당분들이 알고계시는 수위와 기어식레벨센서 명판의 수위가 맞지 않습니다

시설담당분들도 정확한 이력을 알수없다고 하여

기어식레벨센서 SG-980S를 저수조에서 분리후 정확한 제원을 확인합니다

명판엔 2500X400X2"였지만

분해후 실측결과 1300X250X2" 제원이였습니다

여기서 또하나의 문제점은 위에서 설명드린것처럼 저수조 내부에 볼탑이 낮게 설치되어있어 60%이상 정지수위를 정할경우 볼탑에 의한 기계식 정지로 문제가 생길수 있어 시설담당자분들께 이점을 설명드렸습니다

레벨콘트롤러를 조정하여 시수를 공급 정상적인 공급량이 되었습니다



A탱크에 이은 B탱크경우도 똑같습니다 볼탑설치위치가 저수조 높이에 비해 너무 낮은것 같습니다
