BALEM 441 150A 안닫힘으로 YAW-3 150A 삼양정수위밸브 로교체 배관수정포함

서울특별시 양천구에 있는 모 아파트 저수조 정수위밸브 안닫힘으로 인한 고수위알람 이 발생하여

관리과장님께서 수리 또는 교체 작업문의를 주셨습니다

관리과장님께서 솔레노이드밸브 연결부분에서 전원이 차단된걸 확인했는데도 계속 바램정수위밸브로 시수가 유입되어 저수조 수위가 정지수위에서도 멈추지 않고 계속 들어간다고 합니다

솔레노이드밸브가 부착된 정수위밸브는 상시닫힘형 솔레노이드밸브를 사용하기때문에

전원이 인가되지 않으면 닫혀있야 되며 이때 상부쪽에 압력이 발생하여 결국 정수위밸브 주 몸체가 닫히게 됩니다

​

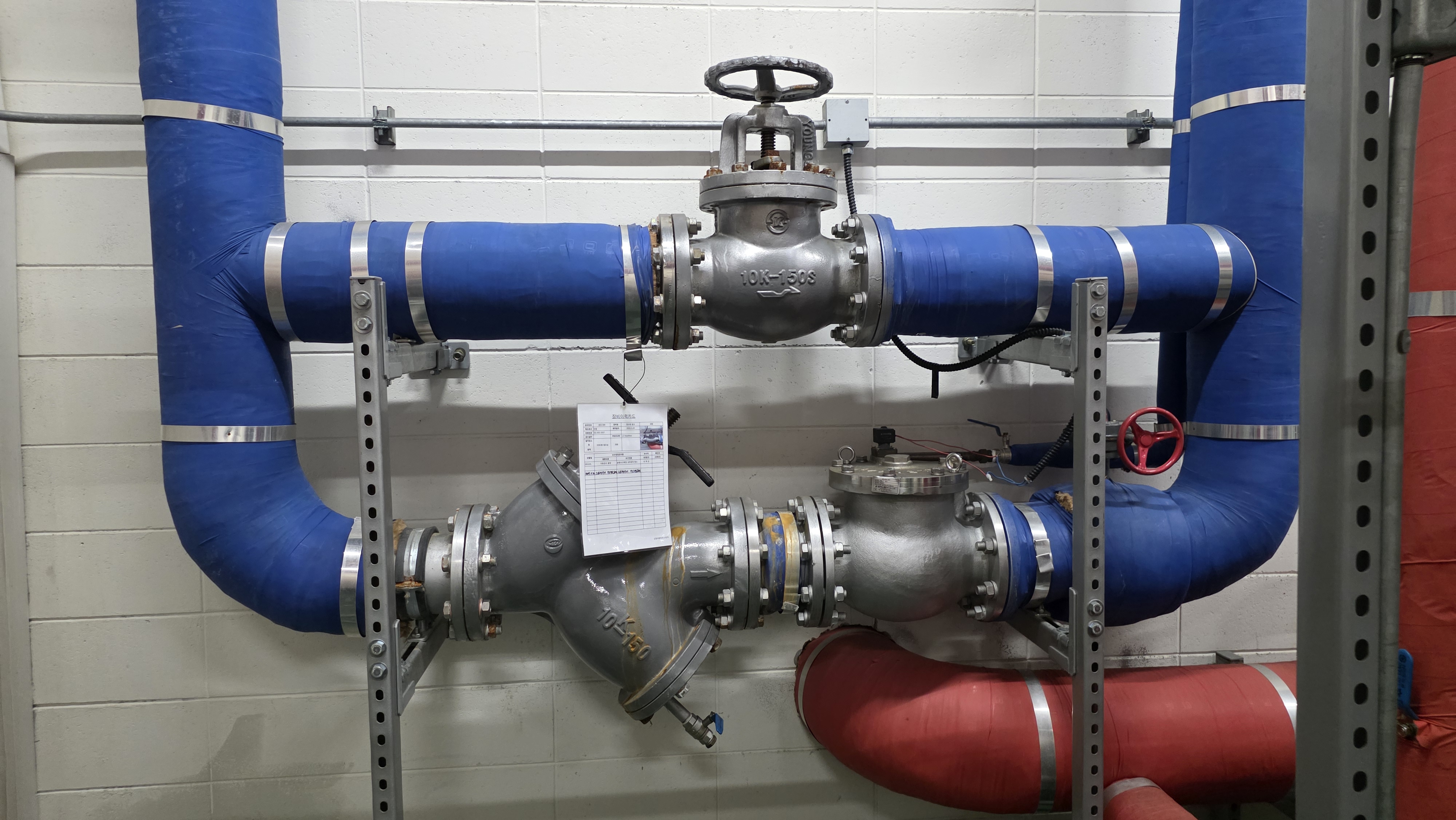

현장사진을 여러장 보내주셨습니다

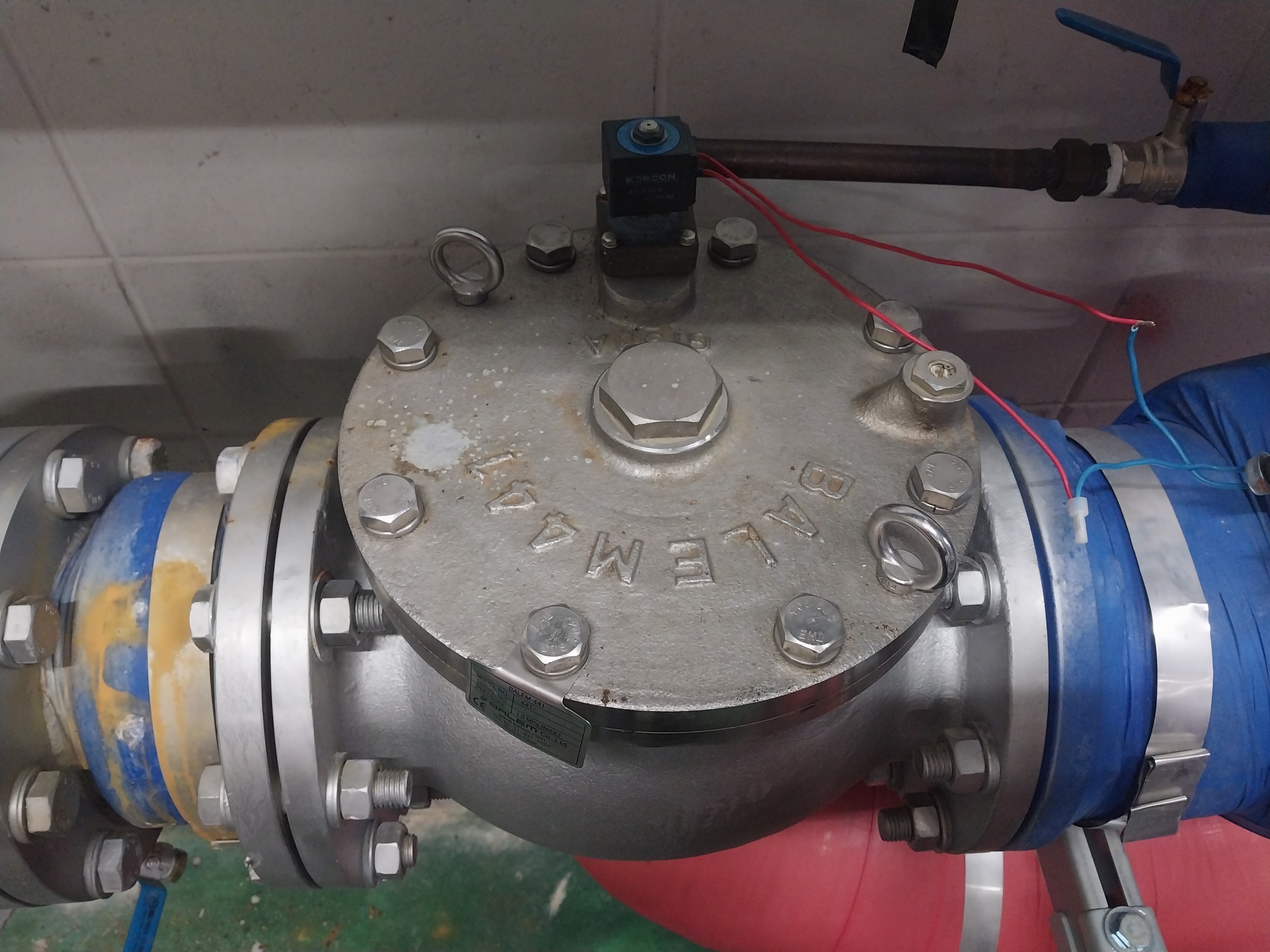

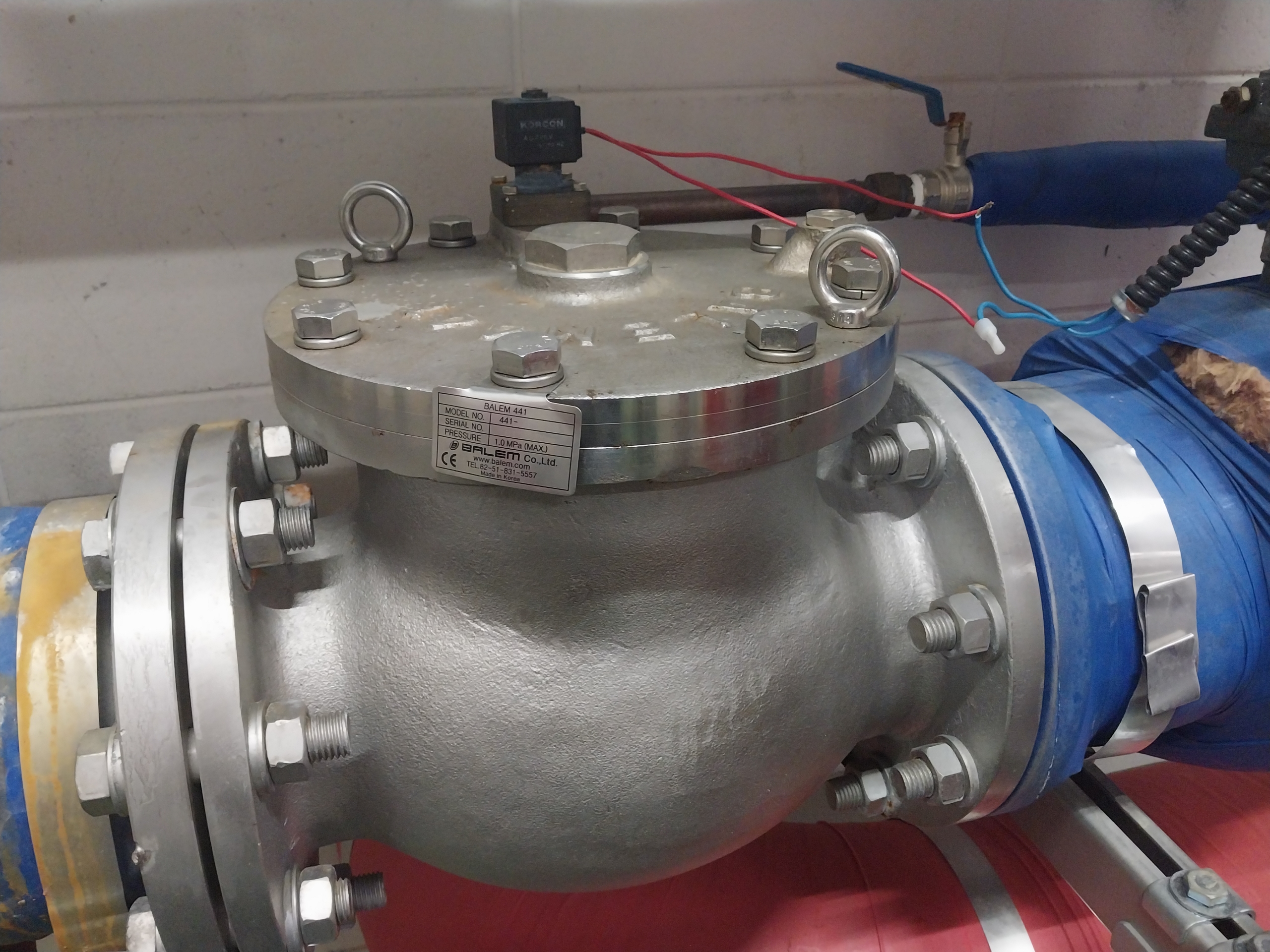

바램441모델입니다

구경은 150A

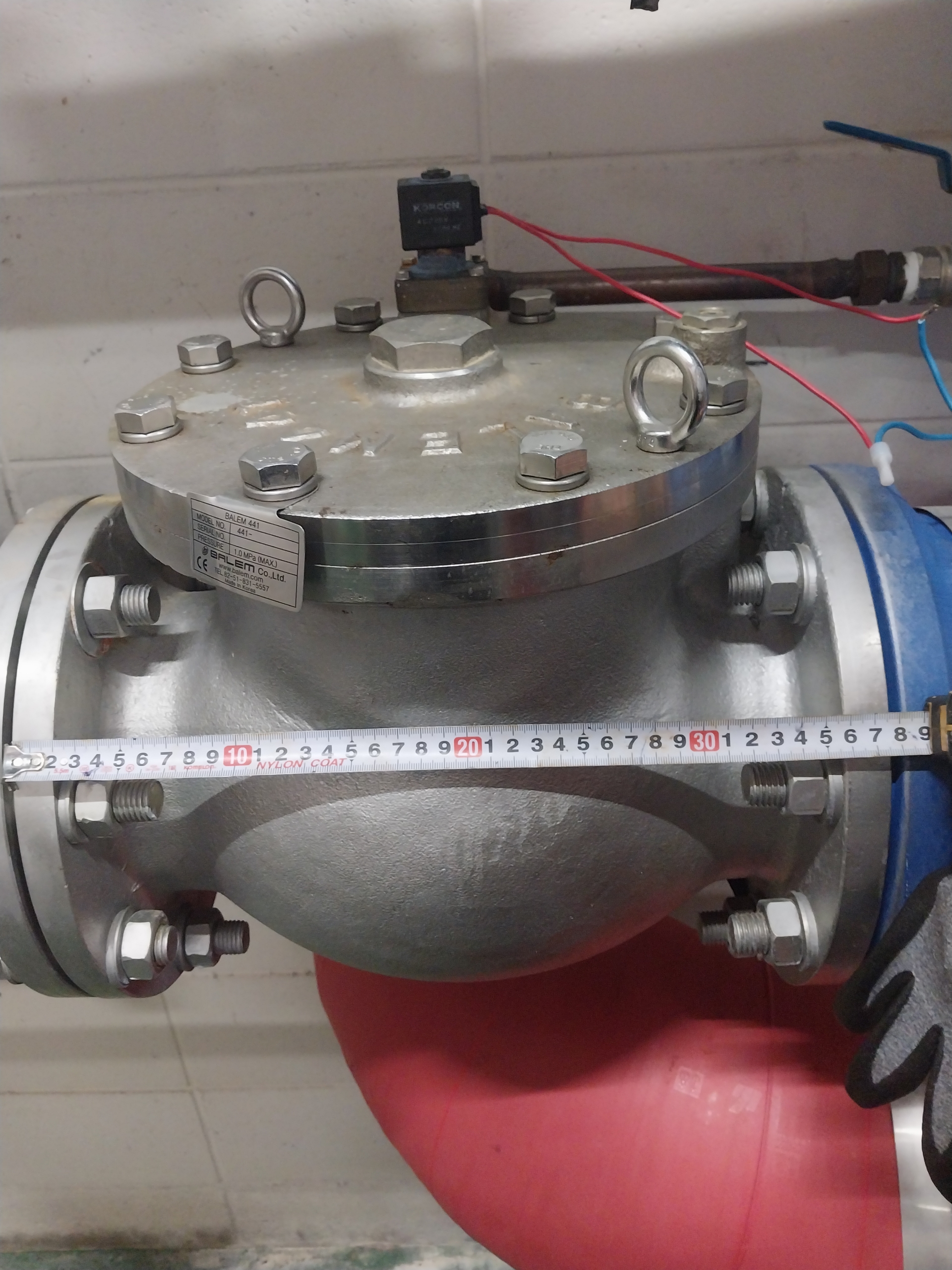

혹시 몰라 확인차원에서 바램441 면간길이 측정을 부탁드렸습니다



위 사진을 바탕으로 견적서를 보내드렸습니다

주철제품이지만 닫힐때 안정적인 삼양YAW-3 150A와 올스탠제품인 신우SWV-FS12S 150A 모델로 견적을 넣어드렸습니다

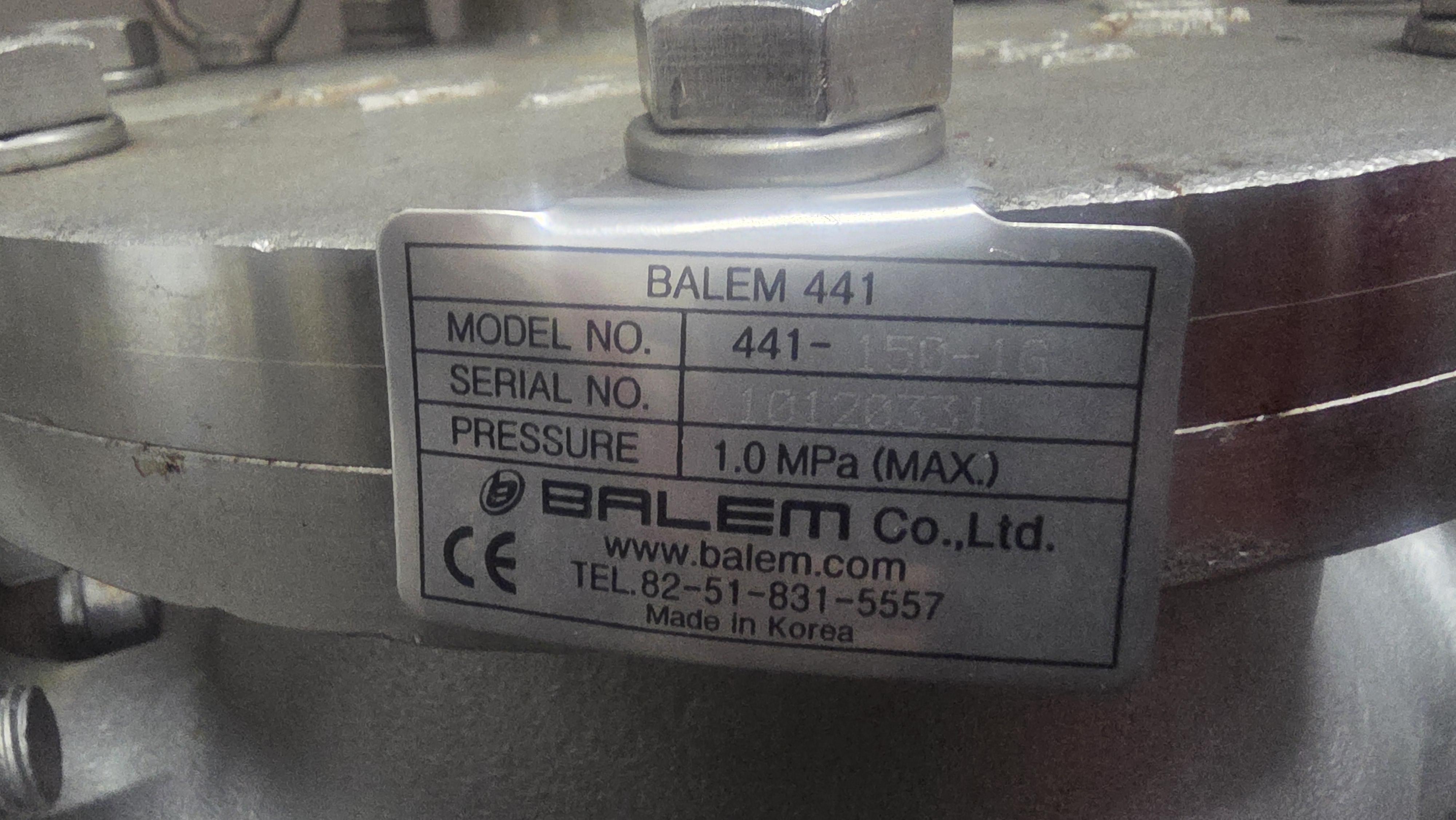

모든 기계제품 밸브류등은 명판이라고 있습니다

다시말해서 기계제품 또는 밸브등에 대한 이름표입니다

BALEM441-150-1G

BALEM441 베스콘밸브 수위조절밸브 정수위밸브

150 구경150A

1G 10K UP-RIGHT GLOBE

​

스테인레스로 이루어져 내구성이 뛰어남

​

단점 고가임



삼양YAW-3 150A 로 컨펌되어 배관수정을 위해 방문후 배관구성을 살펴보고 단관제작을 하기 위해 측정합니다

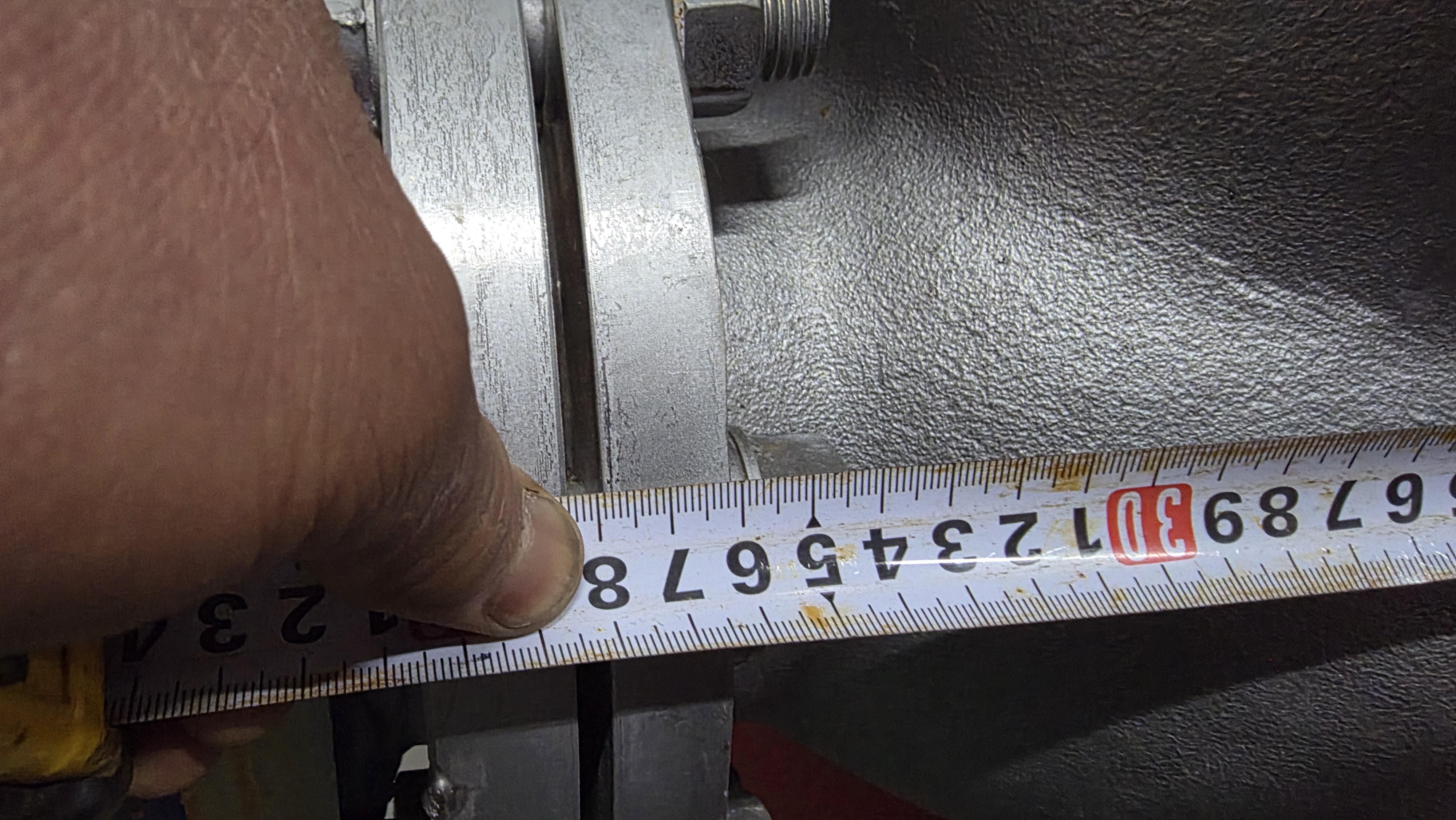

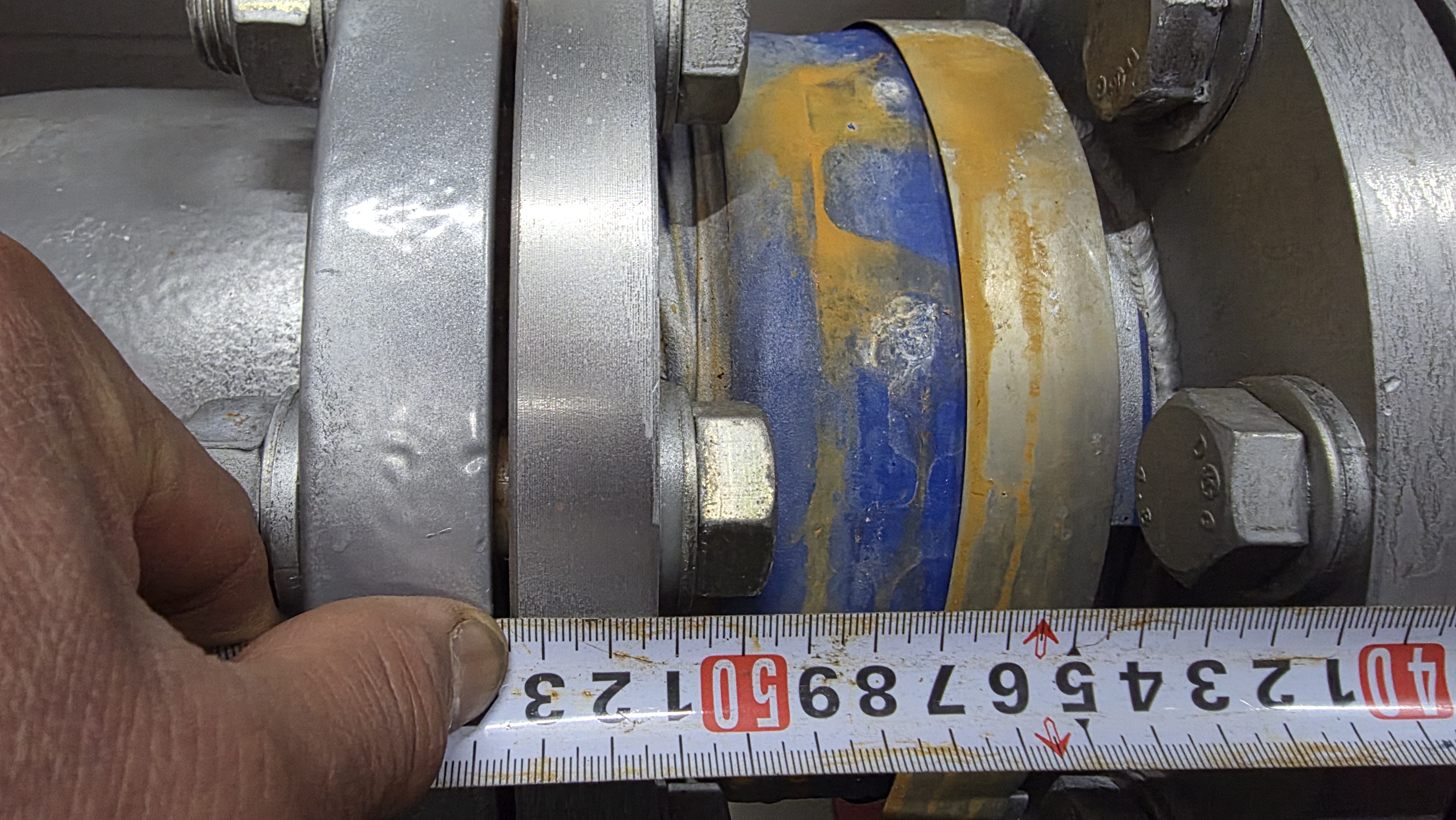

바램441 면간길이

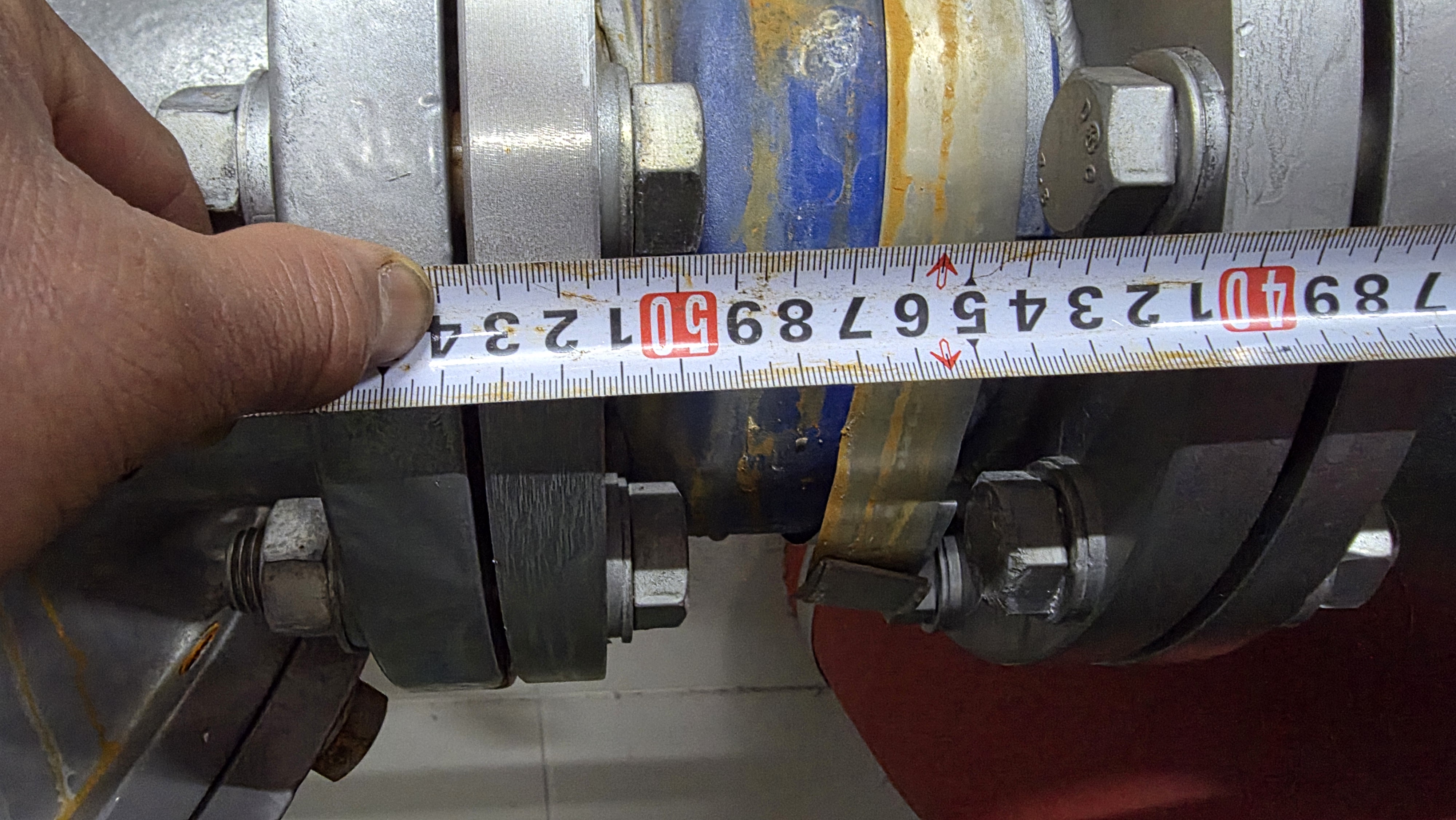

수정할 총길이

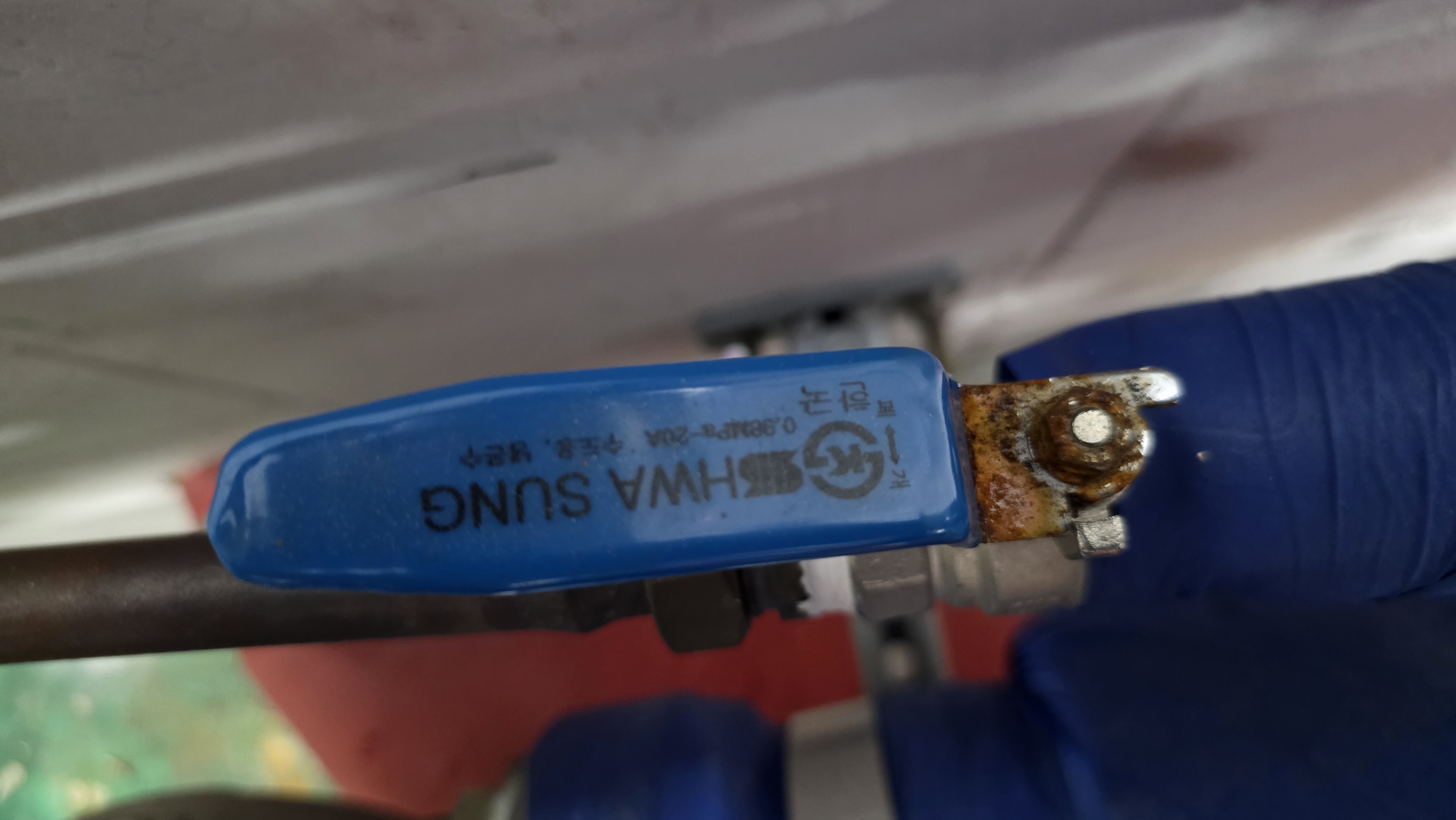

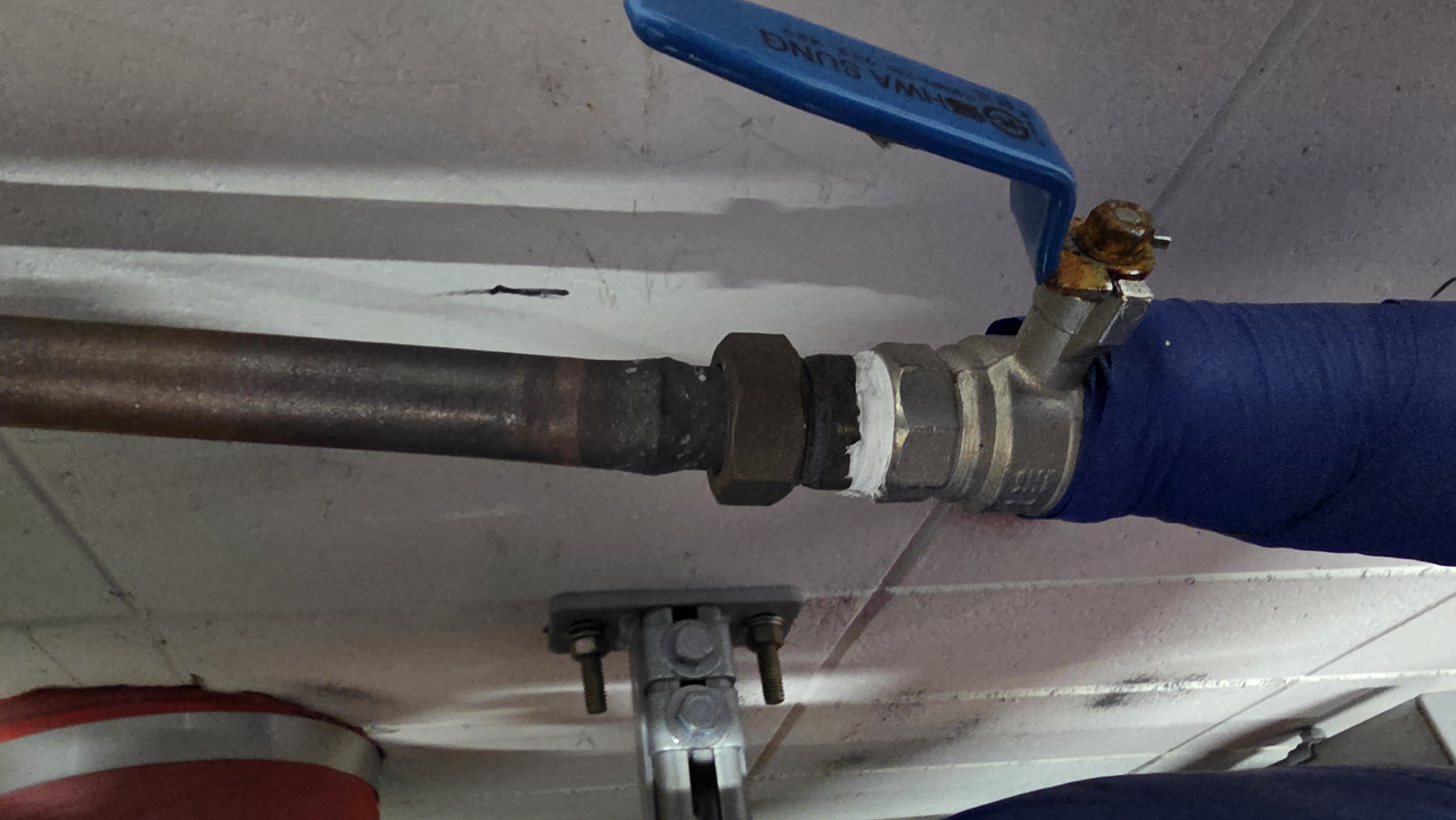

솔레노이드밸브 2차측 배관은 20A로 구성됨

배관수정을 위한 단관제작은 현장 제작이 아닌 미리 알곤용접으로 제작을 해서 준비해서 갑니다

저수조 수위를 확인하고 작업시 아파트 급수에 이상이 없도록 적정수위를 체크합니다

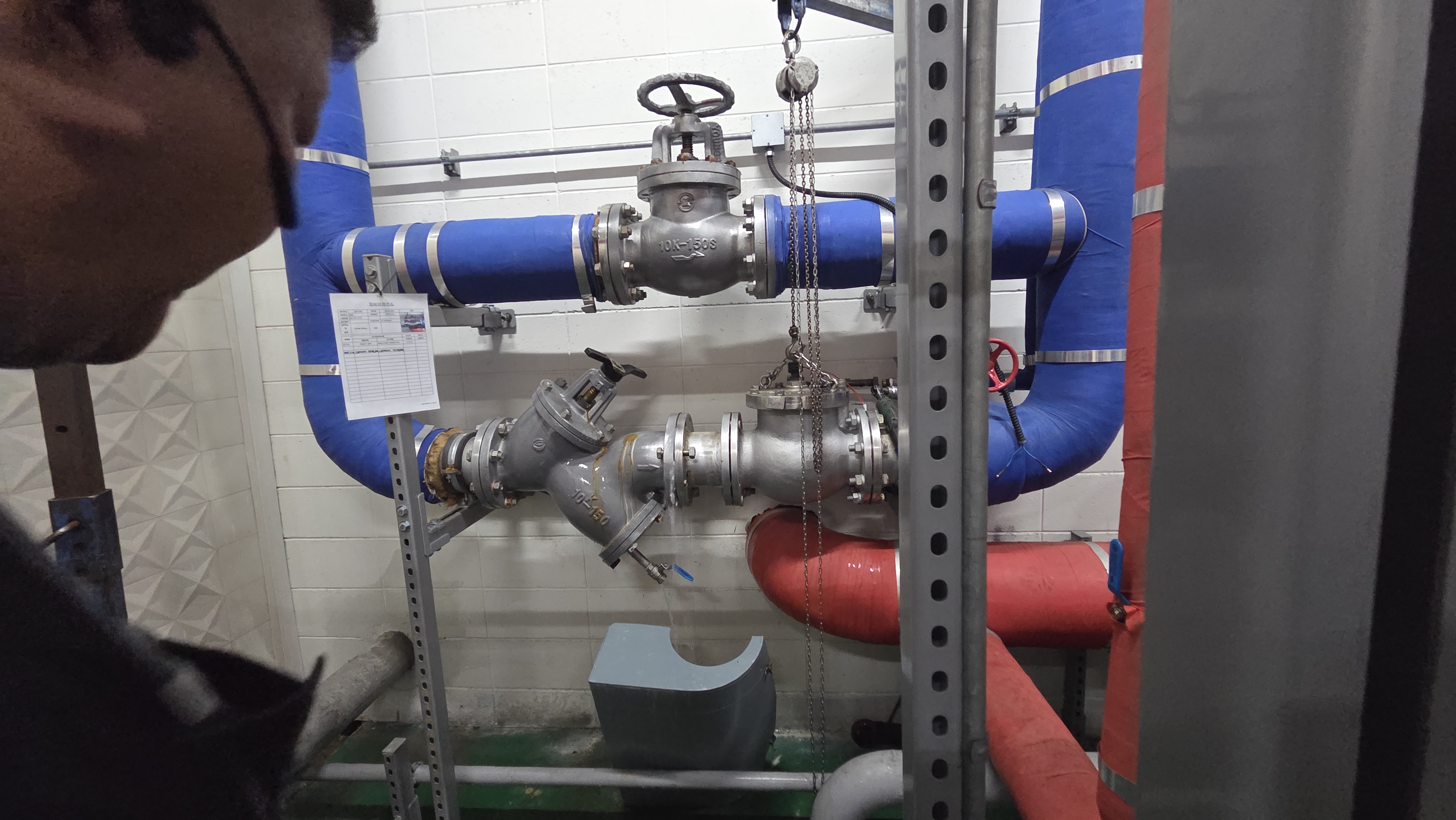

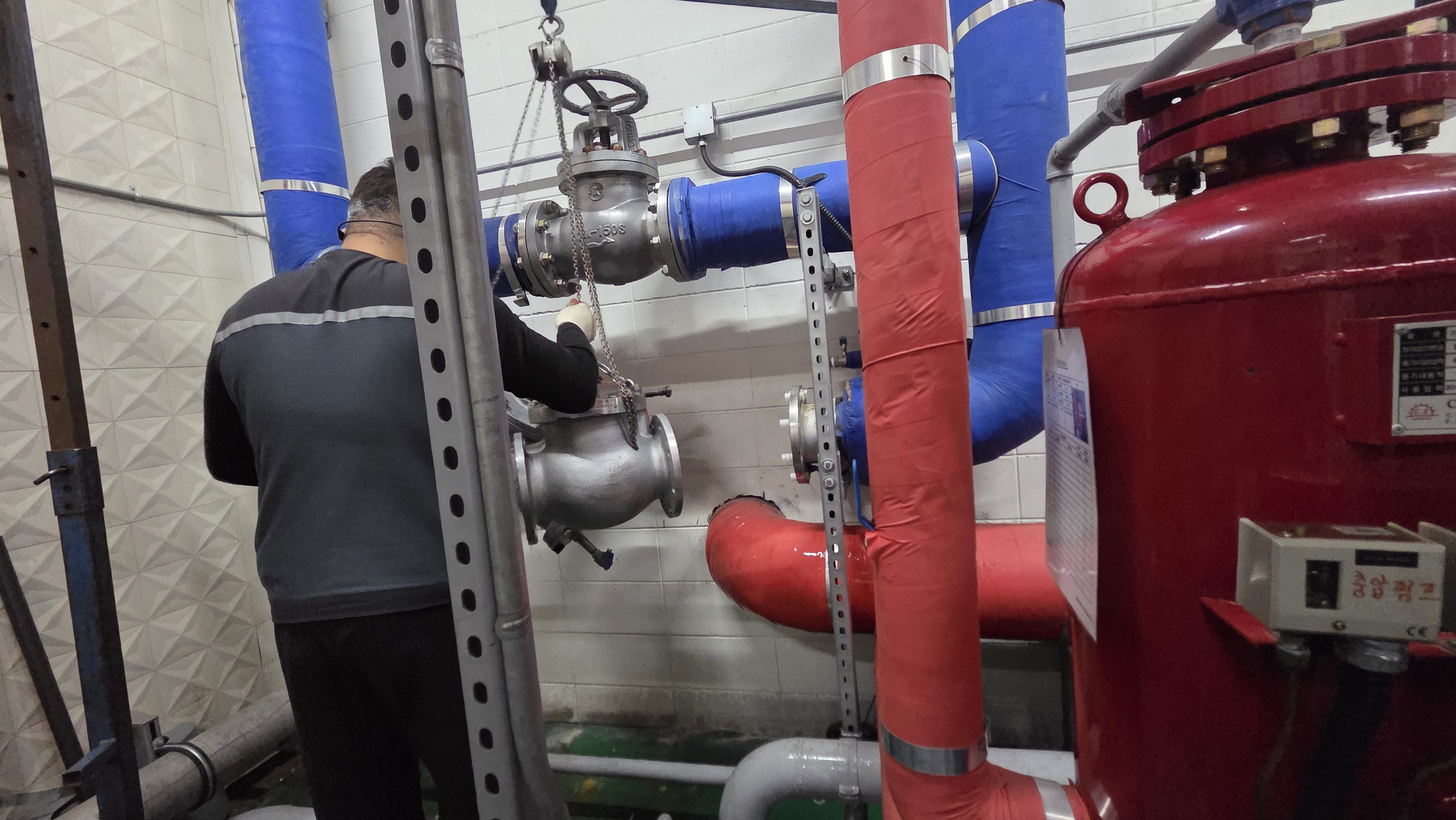

원활한 작업을 위해 휴대용크레인설치

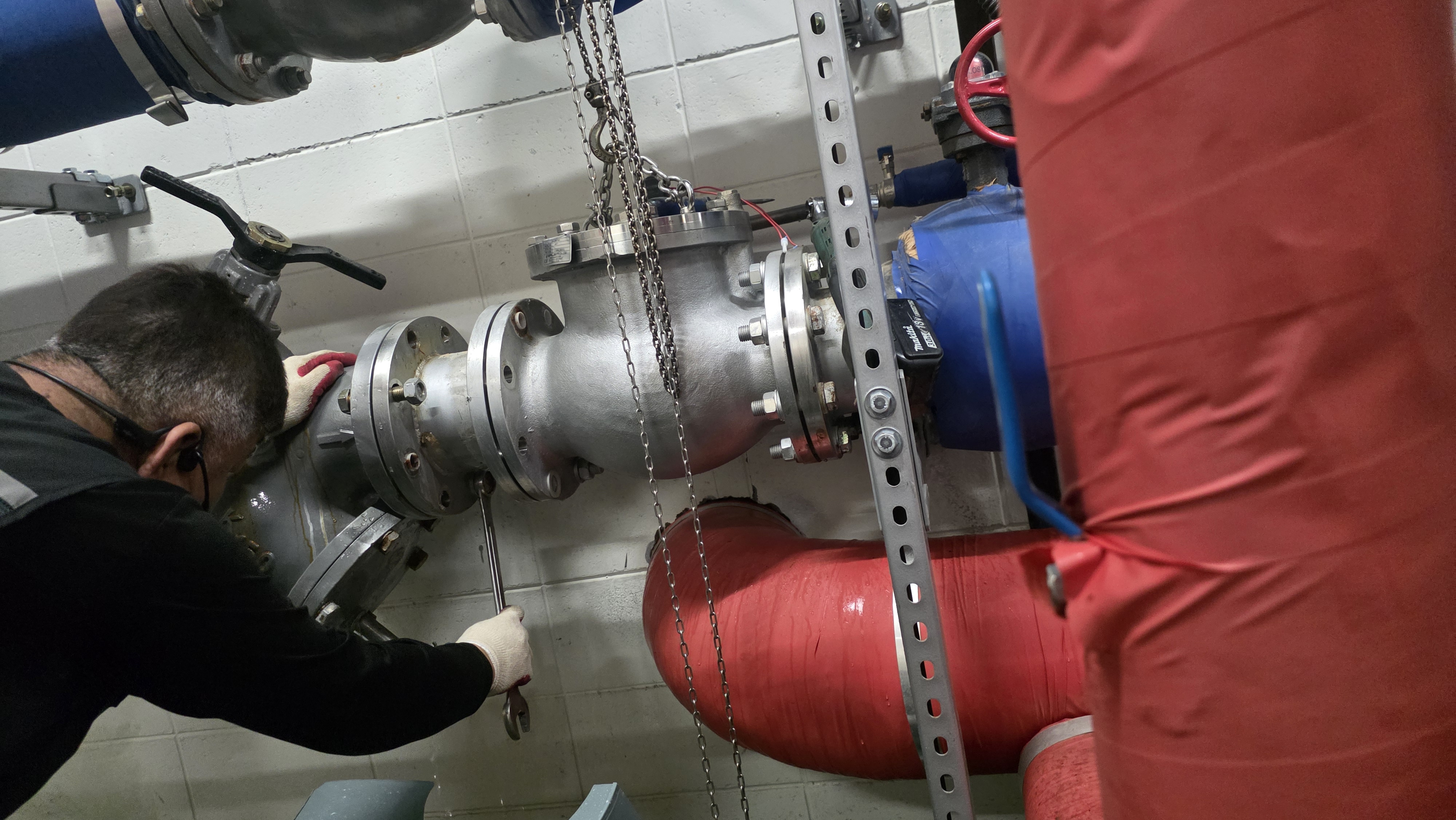

정수위밸브 분리중

기존 단관부터 철거

대부분의 현장이 밸브및 배관설치후 고정서포터를 추가 설치하는경우가 많아 정수위밸브 후렌지 고정볼트가 분리 되지않아 컷팅하고 있습니다



바람441배관에서 탈착

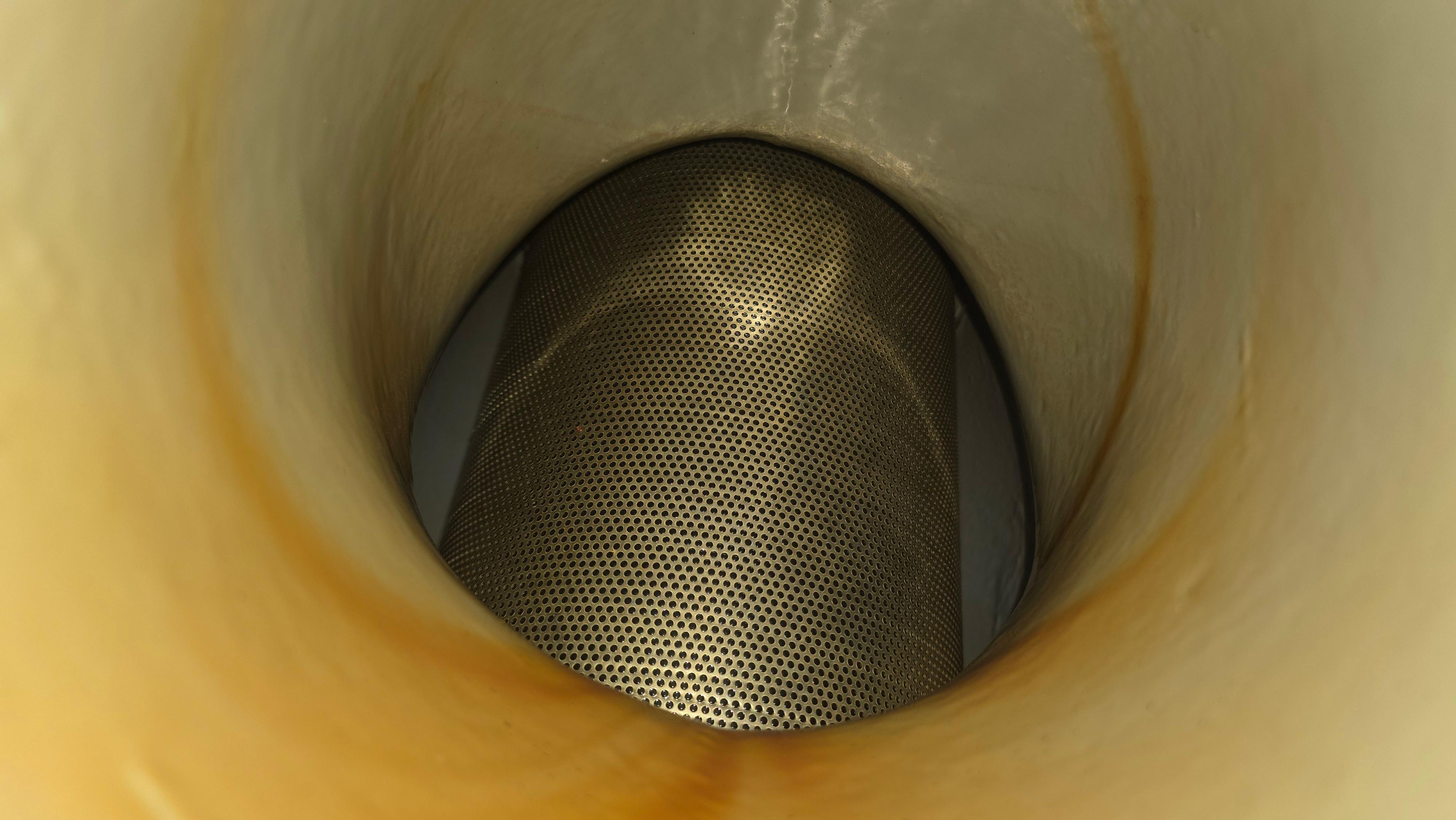

스트레나는 엑폭시 타입으로 내부는 깔끔합니다



후렌지 이물질제거 크리닝

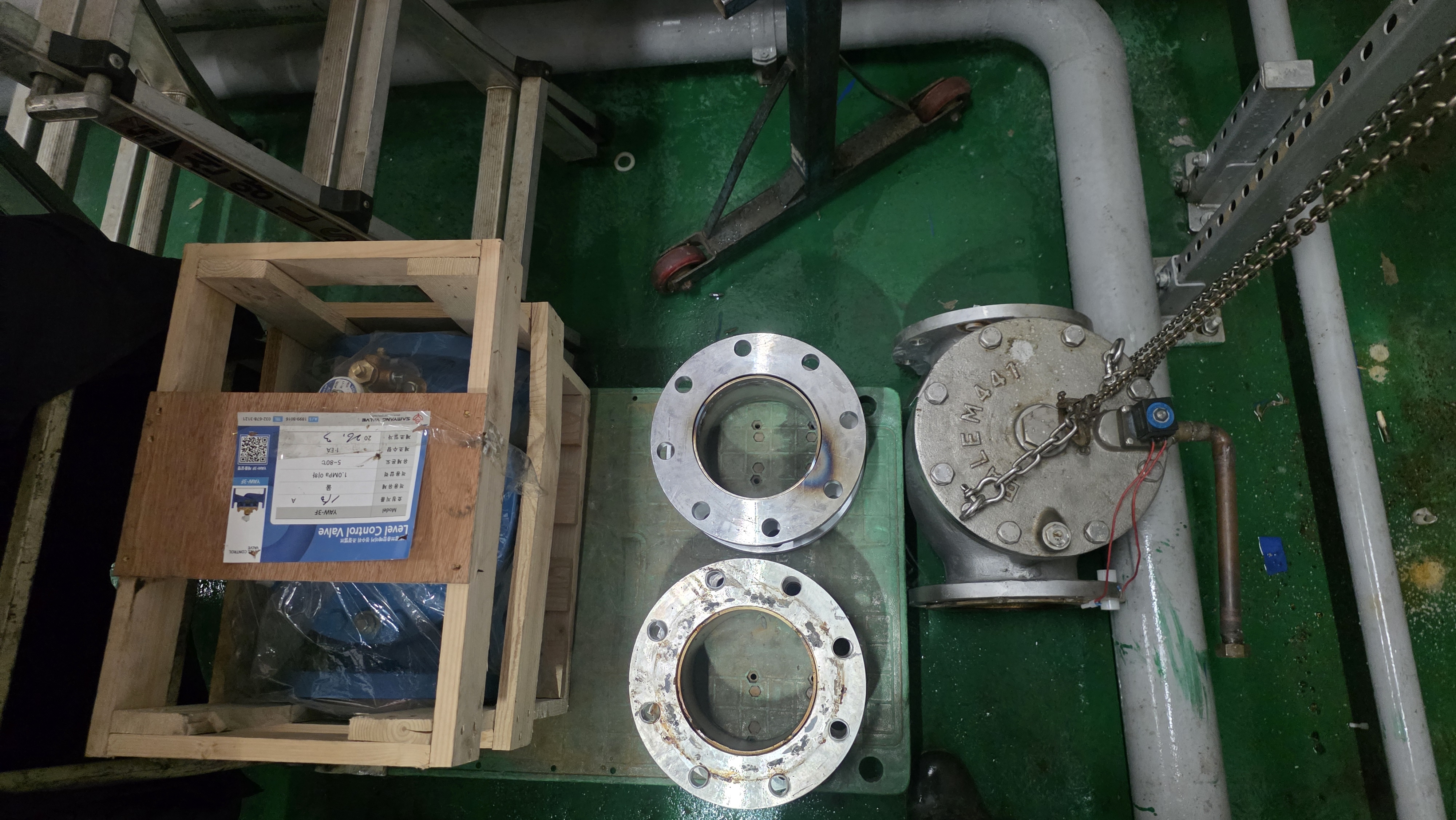

준비한 YAW-3 150A 삼양정수위밸브와 단관 과 기존 밸브비교샷

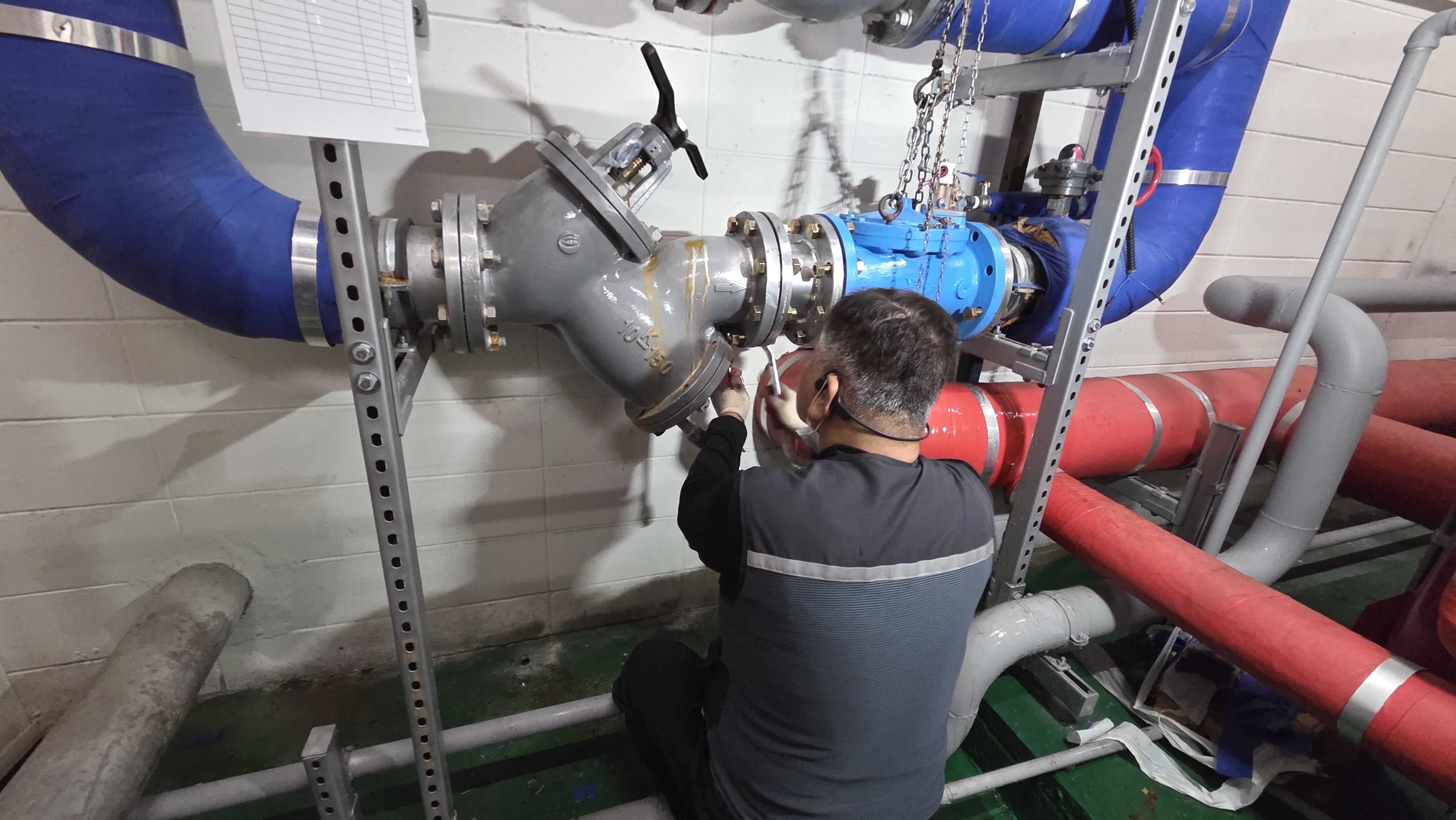

배관에 정수위밸브와 단관을 부착하고 있습니다

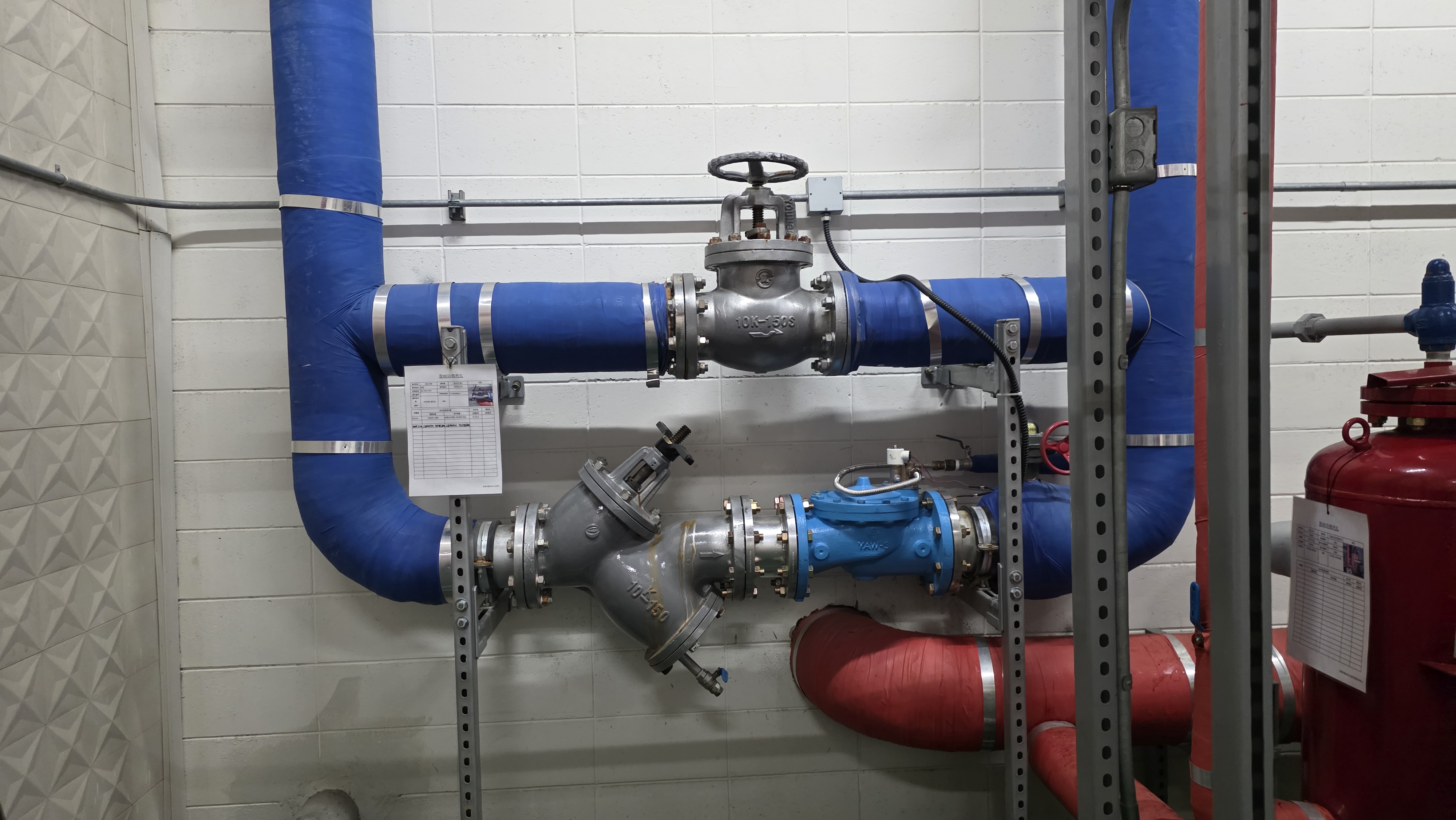

시운전을 하면서 저수조 상부에 올라가 배관구성도와 레벨센서를 확인합니다

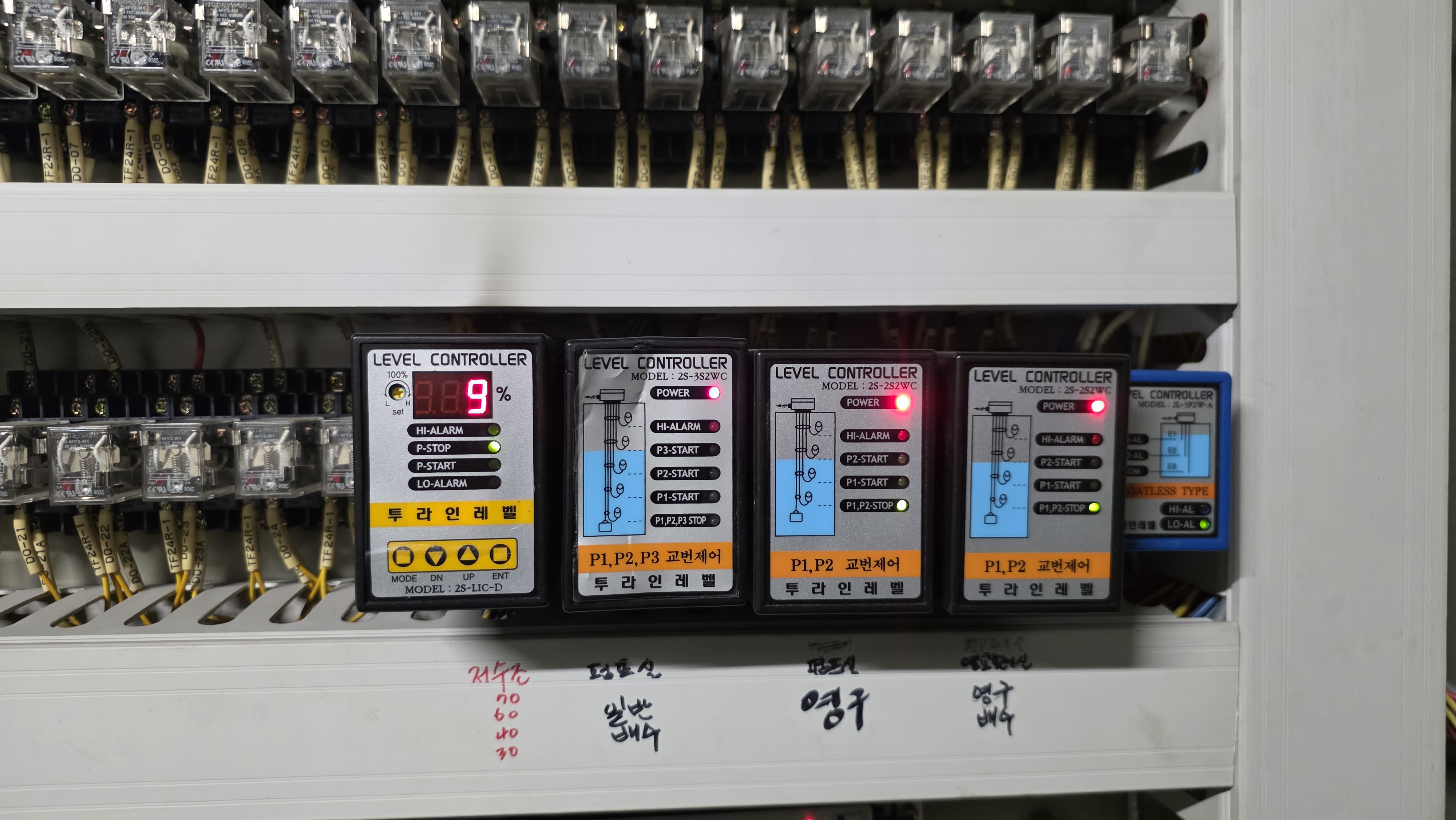

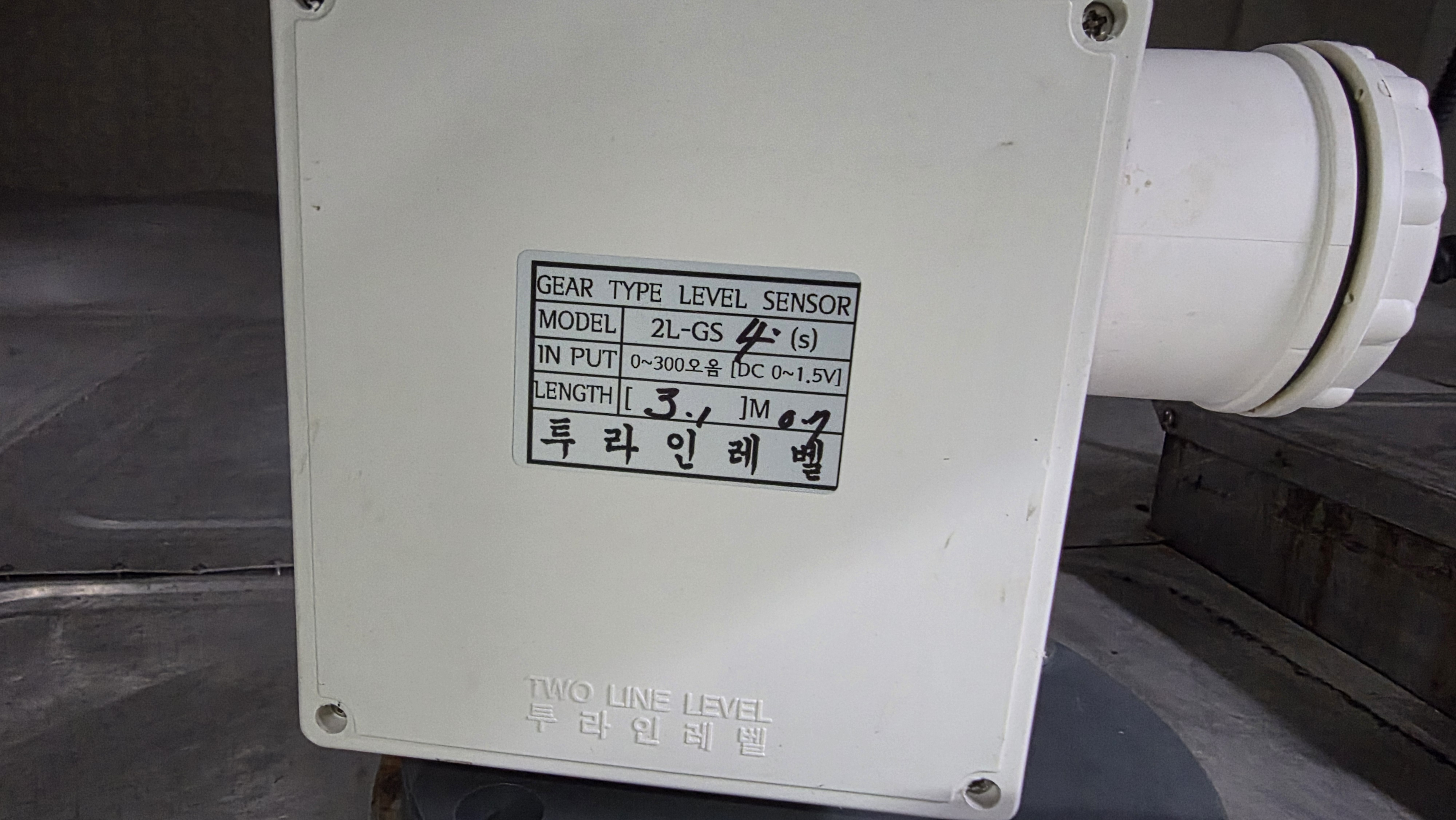

투라인레벨 기어타입레벨센서로 되어있습니다 저항타입

시운전 삼양정수위밸브특징은 오리피스 방식으로 니들밸브가 없어 조정할필요가 없습니다

여러번 시운전결과 닫히는 시간은 50초 이며 아주 조용히 닫혔습니다

기존 바램441밸브 내부 입니다
