저수조 삼양레벨콘트롤밸브 YAW-3 100A 안열림으로인한 점검및조치

서울특별시 광진구 에 있는 모 아파트 관리소장님으로 부터

긴급 정수위밸브 수리 또는 교체 작업에 대한 문의입니다

자체적으로 솔레노이드밸브도 교체했지만 몇개월 못가서 또 같은증상이 발생하고 자체적으로 솔레노이드밸브를 교체할려고 하는데 볼트가 부식되서 파손되어 긴급으로 수리 또는 교체작업을 진행해달라고합니다

먼저 현제 설치되어있는 정수위밸브 사진을 부탁드렸습니다

​

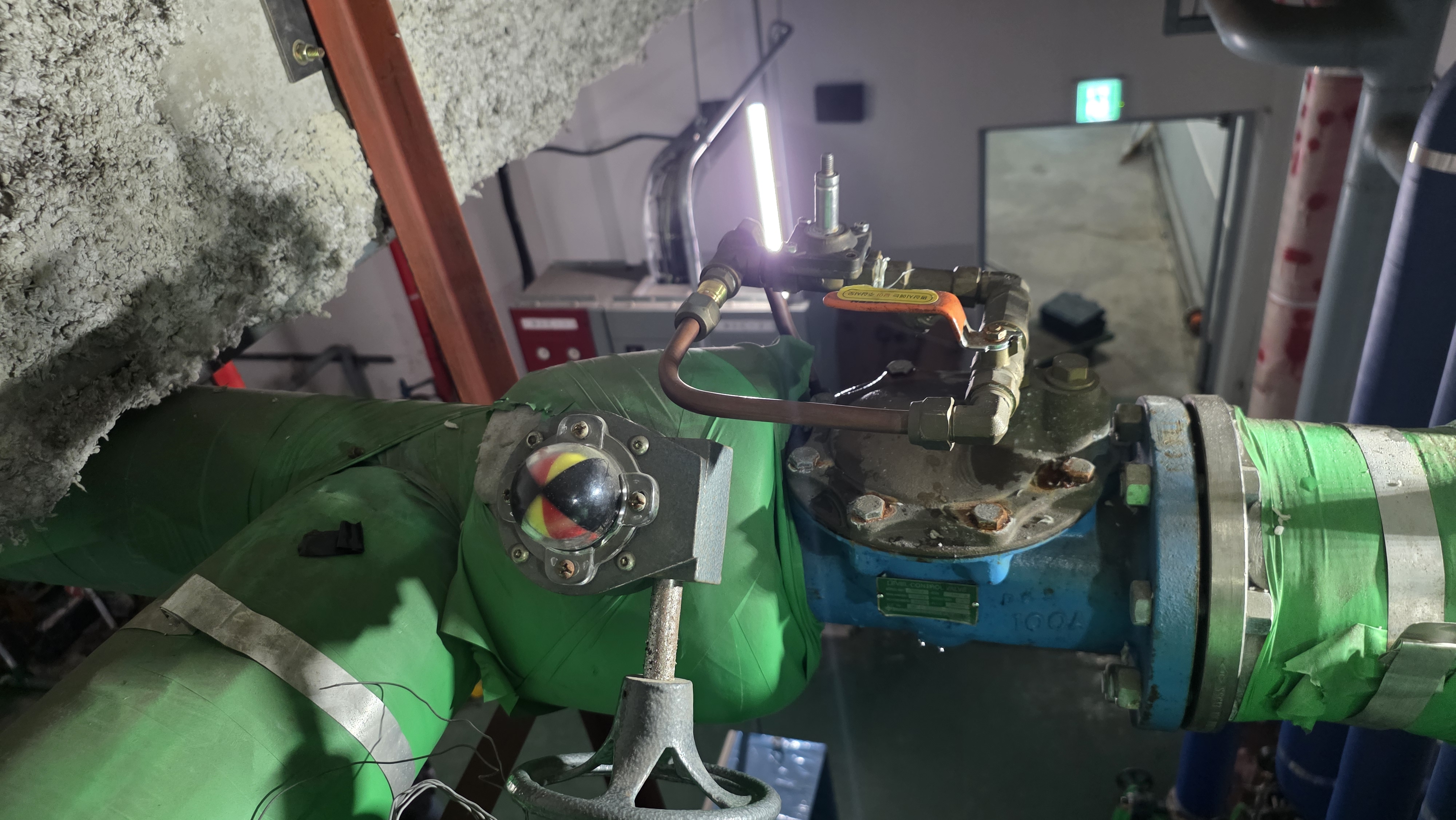

보내온 사진을 보니 삼양정수위밸브 YAW-3F 모델입니다

구경은 100A라고 하부케이싱에 각인되어있습니다

사진을 보니 대부분 시설관리 업체에서 자체적으로 솔레노이드밸브를 교체하여 정수위밸브를 고쳤다고 큰소리 땅땅 치는 분들이 있습니다

사진처럼 상부 코일만 교체후 교체시 진동으로인한 순간 작동이 될수도있지만 원인을 근본적으로 제거 하지 않는 이상 얼마 가지 못해 똑같은 고장을 이르키게 됩니다



삼양레벨콘트롤러의 명판입니다

2013년 제품으로 한번쯤은 수리 해서 사용해도 괜찮을것 같습니다

이유는 삼양정수위밸브 장점은 구경100A 이하 제품은 정수위밸브의 생명인 상부케이싱과 파이럿밸브 등 작동부가 황동제품으로 부식이 되지 않기때문에 수리 하여도 신품과 같은 기능을 발휘 할수있습니다

너무 오래된 제품은 교체가 정답입니다

저희대승엔지니어링에서는

삼양정수위조절밸브 65A~150A

신우정수위조절밸브 40A~150A

신한정수위조절밸브 50A~200A

까지는 항상 차에 수리부품이 준비되어있어

빠른 응대로 사용자 불편을 최소하 해드립니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생

또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생

레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음

​

마침 사무실에서 서류정리중이여서 바로 출동합니다

먼저 저수조 정수위밸브를 콘트롤하는 레벨콘트롤러의 수위를 확인합니다

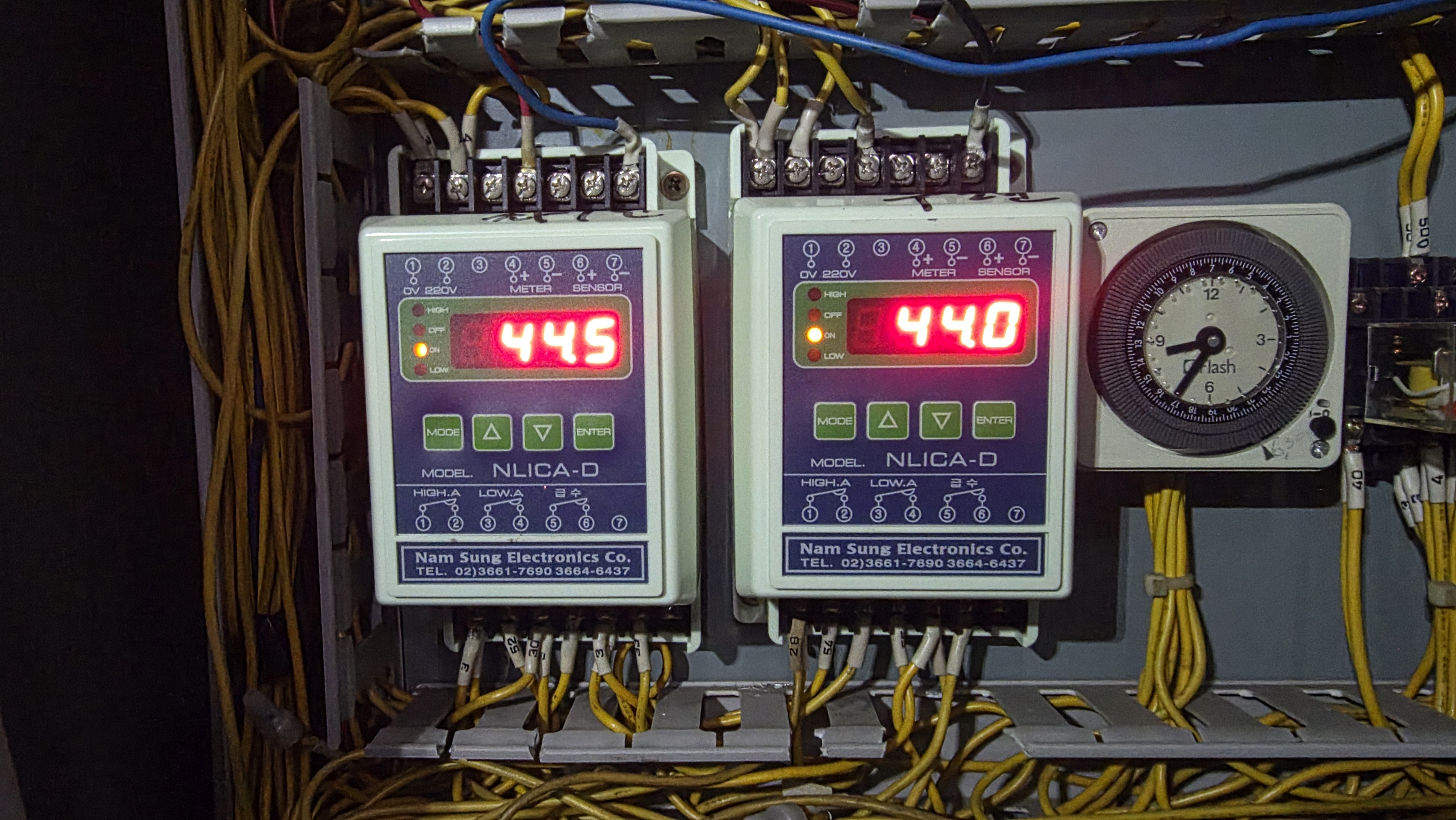

남성전자 NLICA-D 레벨콘트롤러입니다 현제 스타트 신호가 발생중입니다

이경우 저수조 정수위밸브 솔레노이드밸브에 전원이 인가됩니다

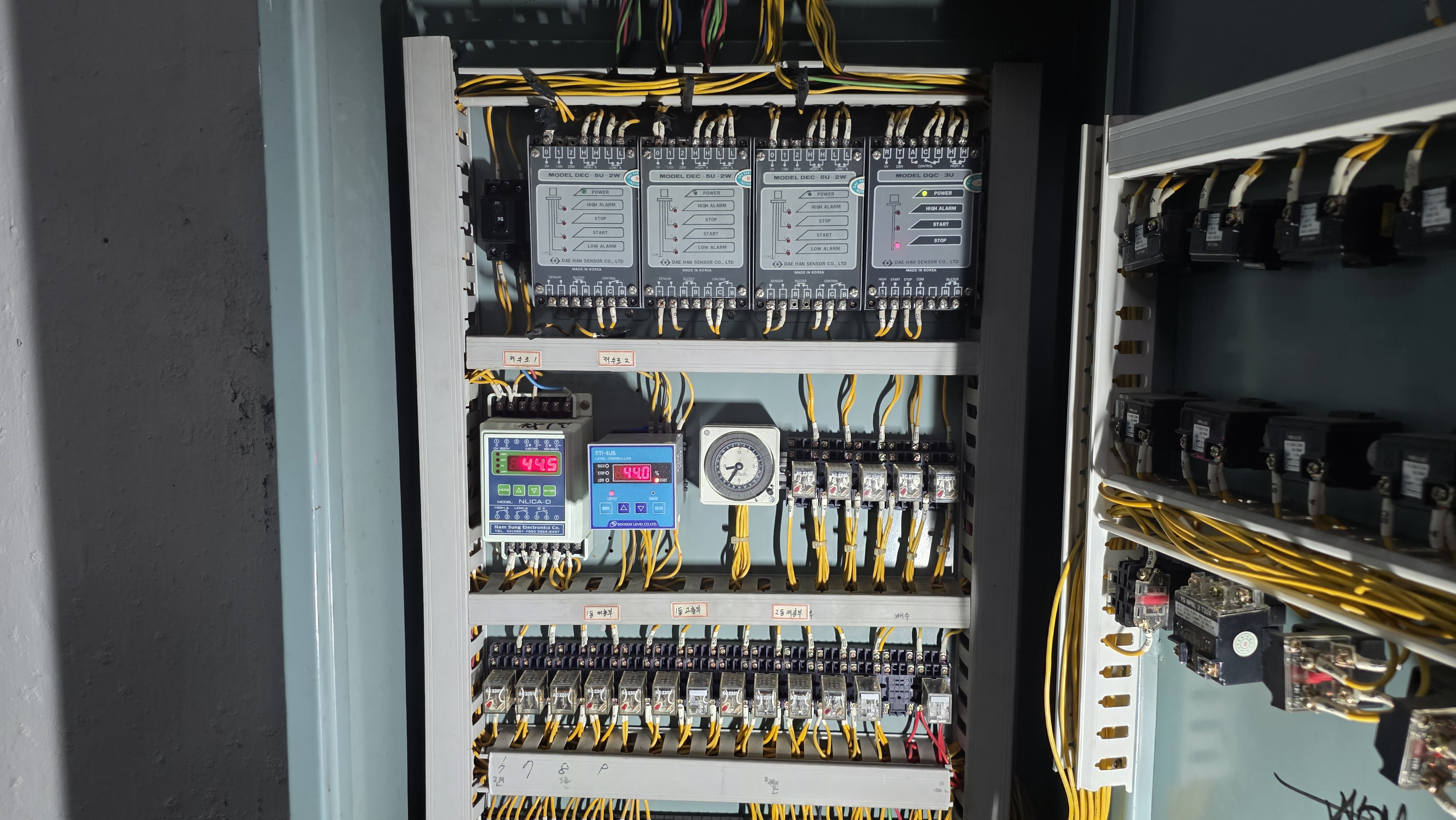

저수조 자동제어 판넬을 보니 우측만 사용가능이라고 되어있네요

언제부터 이런지는 모르고 그냥 우측 콘트롤러만 사용중이라고합니다

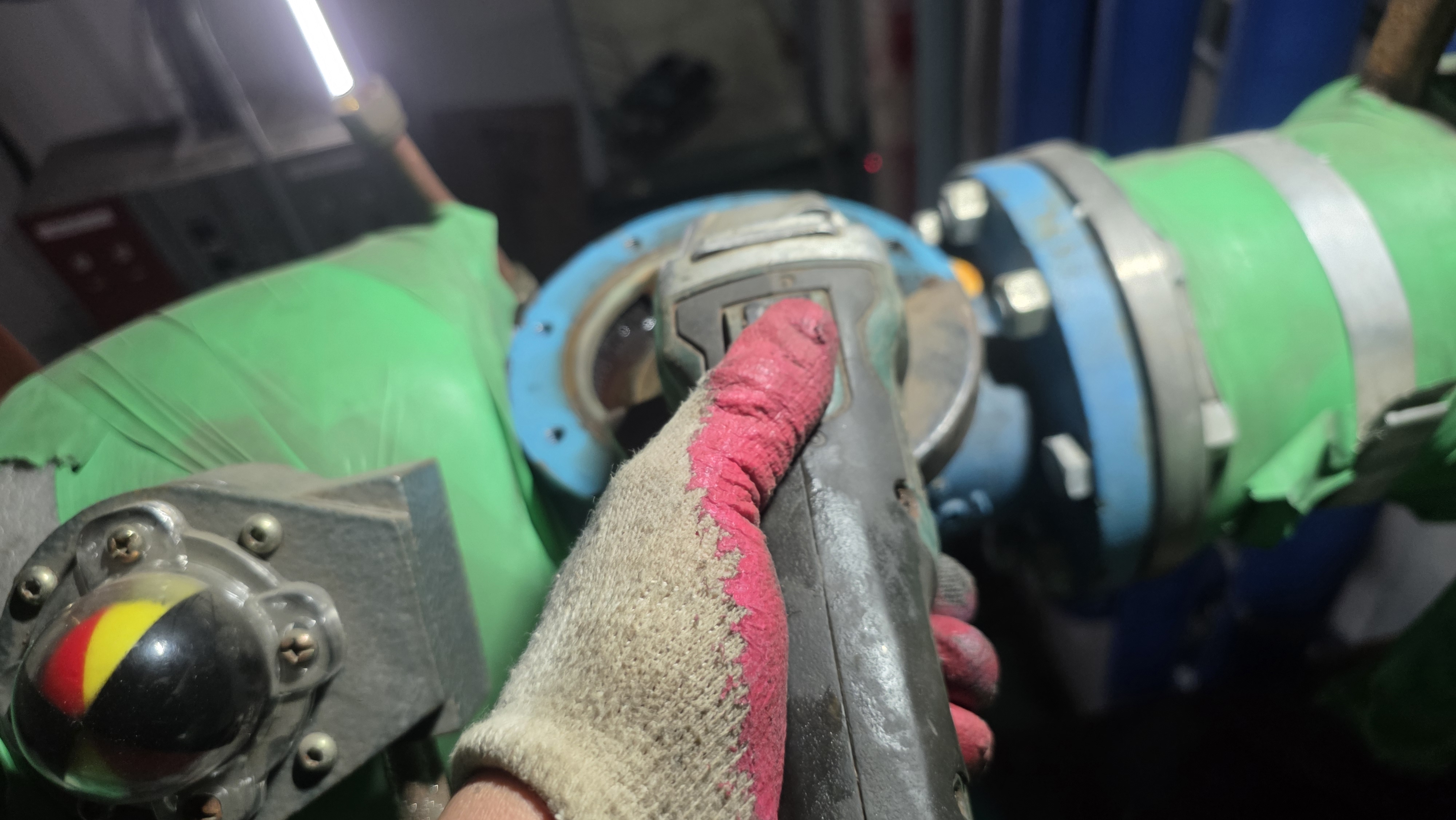

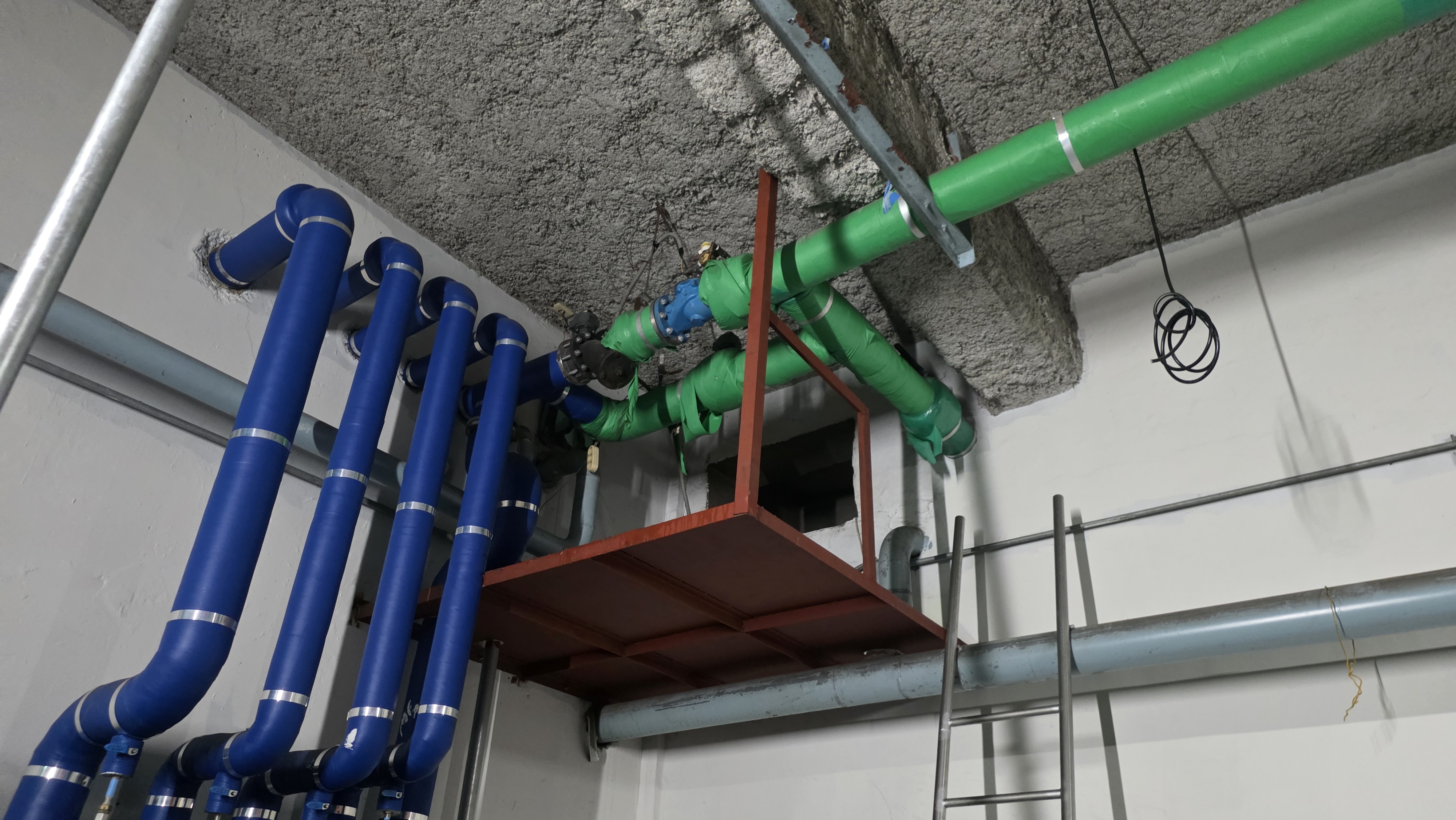

다행히 저수조 정수위밸브 하단에 점검및수리가 가능하게 안전난간이 설치되어있어 사다리타고 올라가 삼양정수위밸브를 살펴보고있습니다

상부케이싱 분리

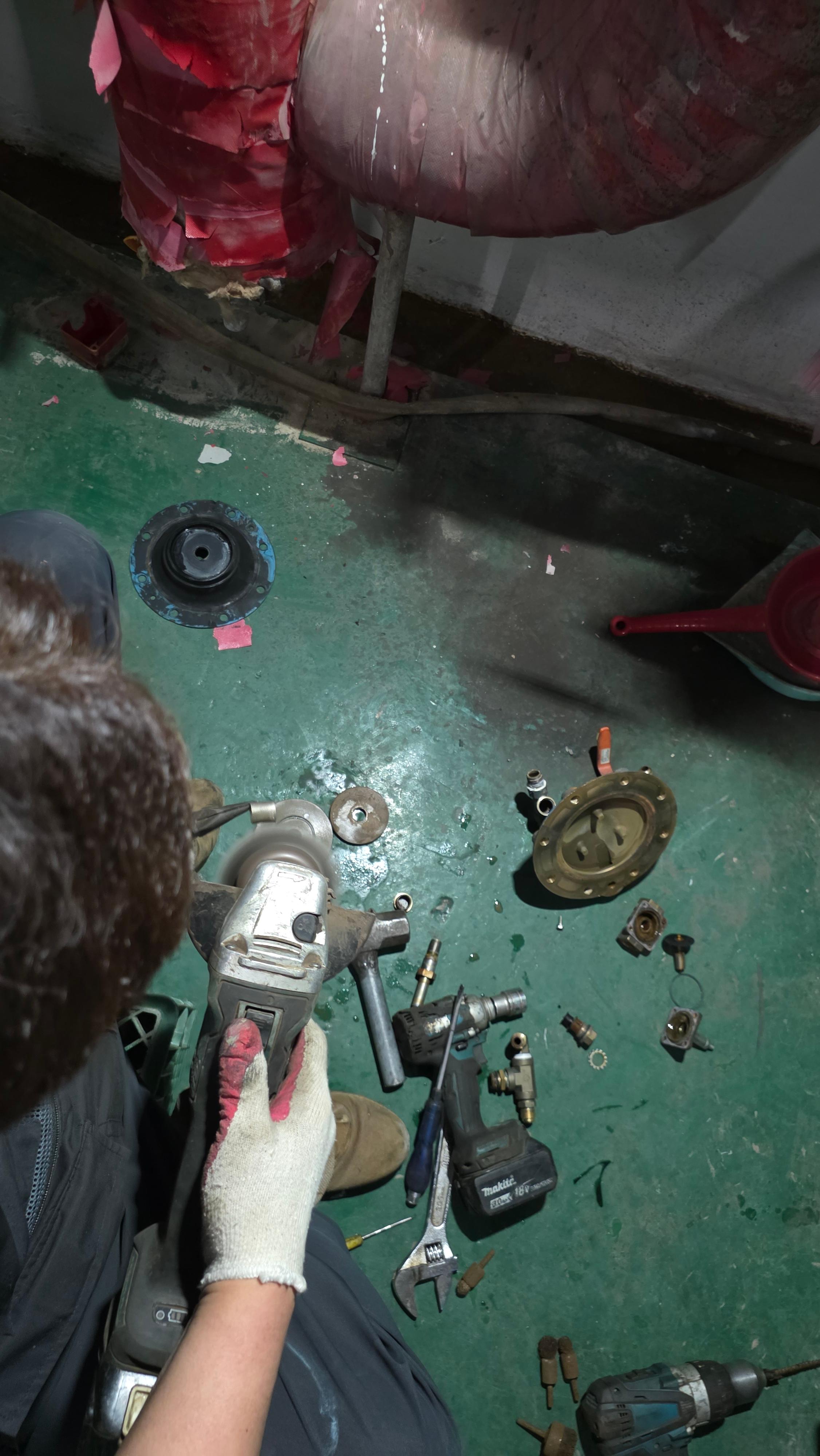

상부케이싱과 부품을 점검이 용이한 바닥으로 갖고 내려와 점검합니다

우선 솔레노이드밸브다이아후램이 손상되었습니다

이경우 솔레노이드밸브가 안열리기 때문에 정수위밸브는 자동으로 열리지 않게됩니다

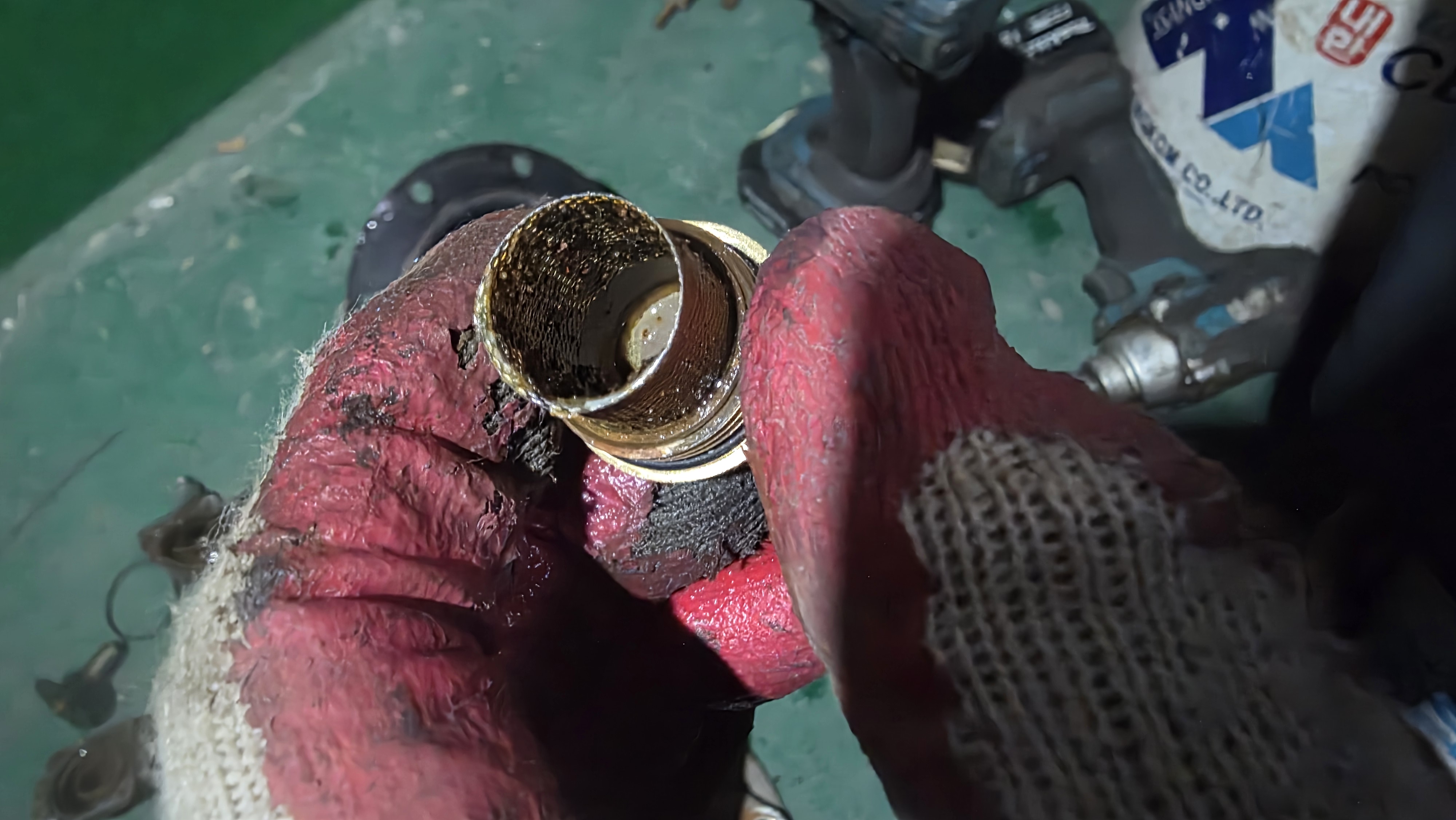

또하나의 문제점입니다 솔레노이드밸브 전단 스트레나 에 이물질이 많습니다

이경우도 솔레노이드밸브가 열려도 정수위밸브 다이아후램 상부압력이 신속히 또 충분히 빠져나가지 않기때문에 정수위밸브가 정상적으로 열리지 않을수있습니다



상부케이싱에 관로및 전체적으로 물때 등을 제거합니다



상부카바 관로를 점검및 물때등 이물질제거중

다이아후램 디스크 점검및 크리닝

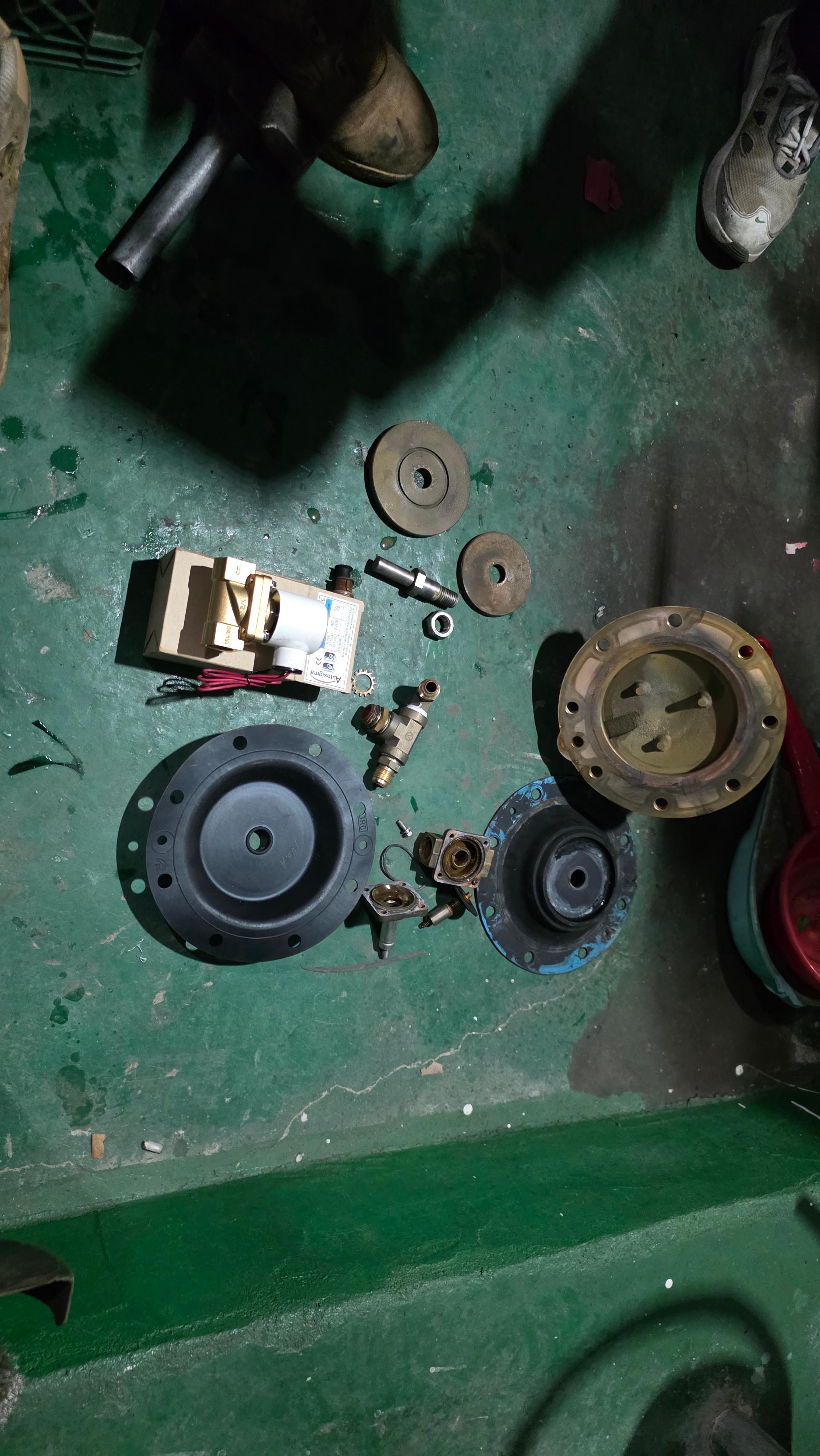

상부 케이싱 완전분해후 점검및 크리닝 교체할 소모품 비교샷

하부케이싱 크리닝및점검



이물질제거를 위한 후래씽작업

다이아후램조립

상부카바 결합후 부품 하나하나 후래씽작업을 하면서 조립



조립후 레벨콘트롤러를 조작하여 시운전 하였지만 정수위밸브가 정상적으로 작동을 하지 않습니다

저희 대승엔지니어링은 정수위밸브 솔레노이드밸브의 전원선을 짹타입으로 만들어 드리기때문에 바로 점검이 가능합니다

문제는 레벨콘트롤러에서 START신호가 들어왔지만 솔레노이드밸브까지 전원이 인가되지 않습니다

남성레벨콘트롤러 NLICA-D 모델 레벨콘트롤러의 급수접점을 강제로 붙여보니 정수위밸브가 쉬~~~~~~~윅하면서 열리네요

자체적으로 점검하면서 솔레노이드밸브 분리시 합선이 되었다고 하더군요

이경우 릴레이가 설치되어있지않으면 고가의 레벨콘트롤러까지 데미지가 일어날수있습니다

레벨콘트롤러내부에 4개의 접점중 START 릴레이가 동작은 하지만 접점손상으로 판단하고

갖고있던 수덕레벨 STI-4US 모델로 교체 작업을 진행합니다

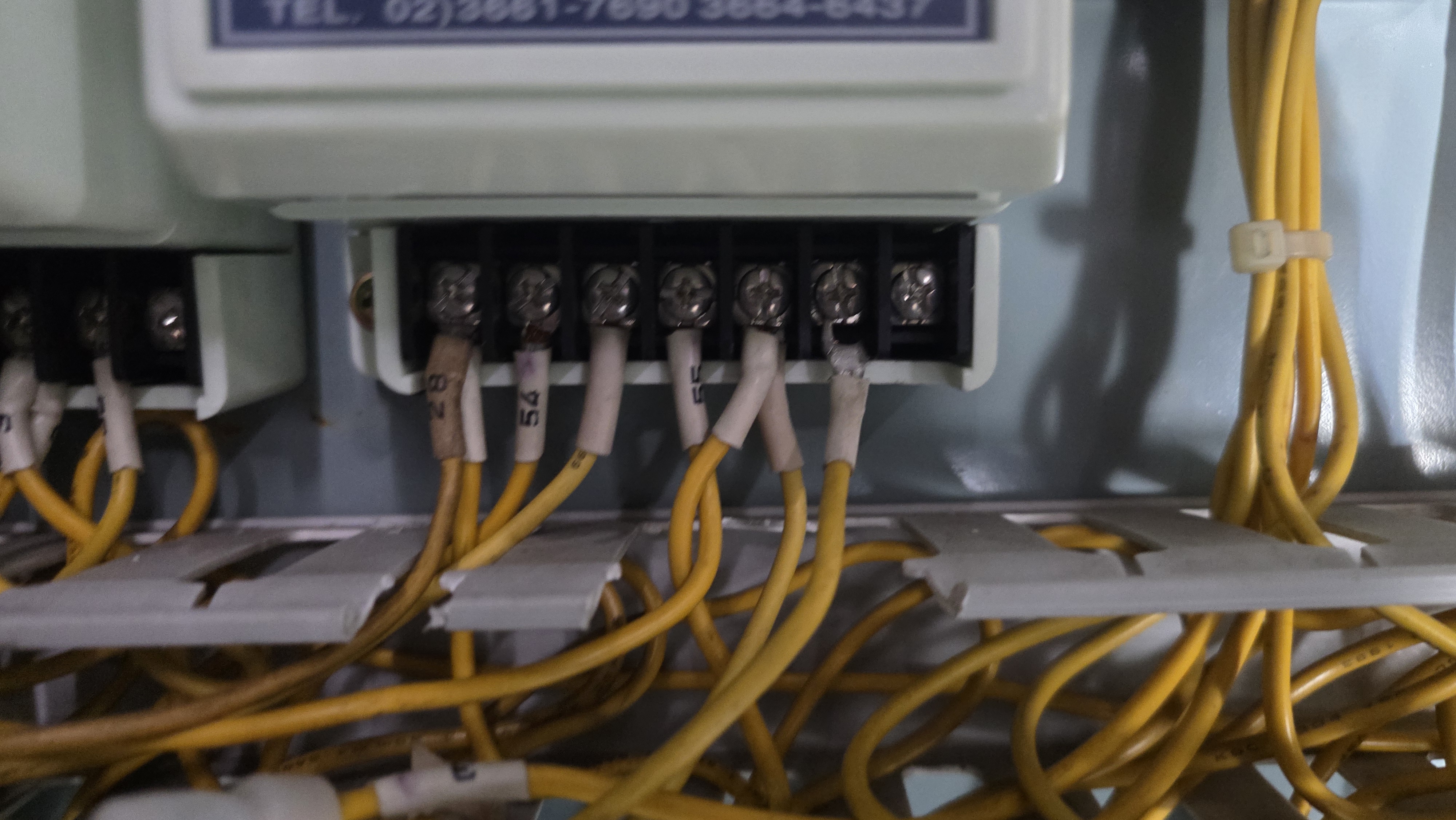

먼저 결선도 확인

수덕레벨 STI-4US 레벨콘트롤러 경우 소켓타입으로 추후 레벨콘트롤러 이상시 결선 변경없이

초보자도 바로 교체가 가능합니다

수덕레벨 STI-4US 레벨콘트롤러 수위 입력을 조정하여 START신호를 주자 정수위밸브가 정상적으로 열림니다

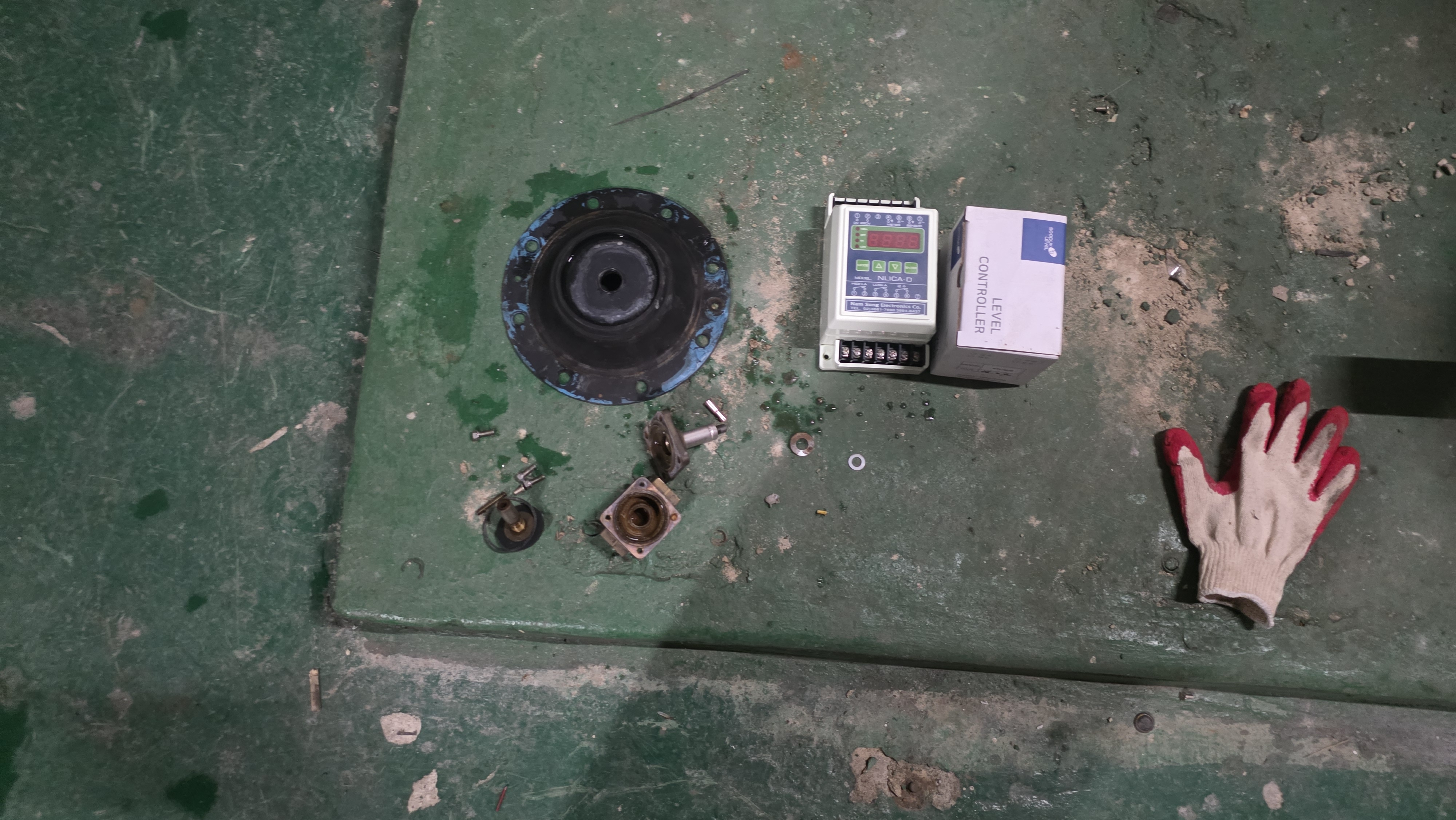

교체한 다이아후램 솔레노이드밸브 레벨콘트롤러

기계실 자동제어 판넬을 전체적을 찍어 놓습니다



사진처럼 솔레노이드밸브 전원선을 짹타입으로 만들어 놓아 점검이 용이합니다

다행히 정수위밸브 하단에 점검할수있도록 점검받침대를 설치하여 무난히 점검및 수리작업을 끝냈습니다

레벨콘틀러 셀렉터스위치를 교체한 쪽 으로 선택후 시운전을 충분히 합니다
