YDF-20F 구경50A아파트 고층부 차압유량밸브패킹세트 누수 교체

경기도 다산신도시에 있는 모아파트 동지하 주차장에 설치된 고층부 차압유량밸브 패킹세트 누수로 인한 교체 작업입니다

YDF-20F 구경50A 삼양차압유량밸브 입니다

삼양발브 동대문대리점 비에프솔루션 의뢰 교체작업을 진행하였습니다

공장에서 당일 픽업후 출발합니다

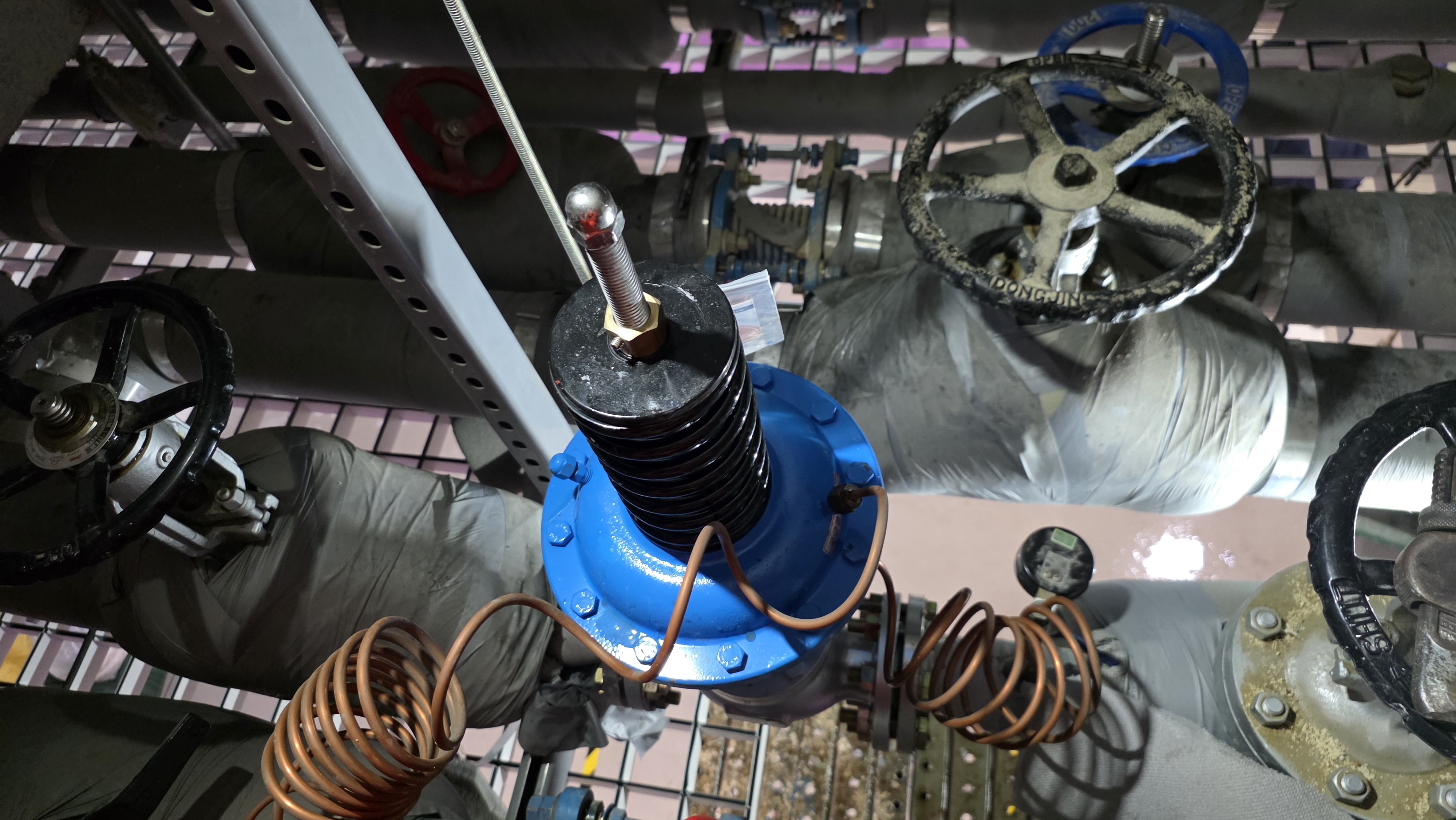

동지하 주차장 현장에 도착하여 교체작업 진행전 현장을 다시한번 확인하는데

뭔가 이상합니다

아파트측에서는 50A 얼마전에 교체했던 또같은 모델이라고했는데

막상와보니 고층부경우 20K용인것 같습니다

배관구경은 50A이지만 후렌지에 있는 볼트가 8개 입니다

플랜지규격에서 10K50A플랜지경우 체결볼트가 16mm 4개 이지만

20K50A경우는 8개 입니다



밸브 하부 쪽 각인된부분을 확인하니 DN50 구경은 50A가 맞습니다

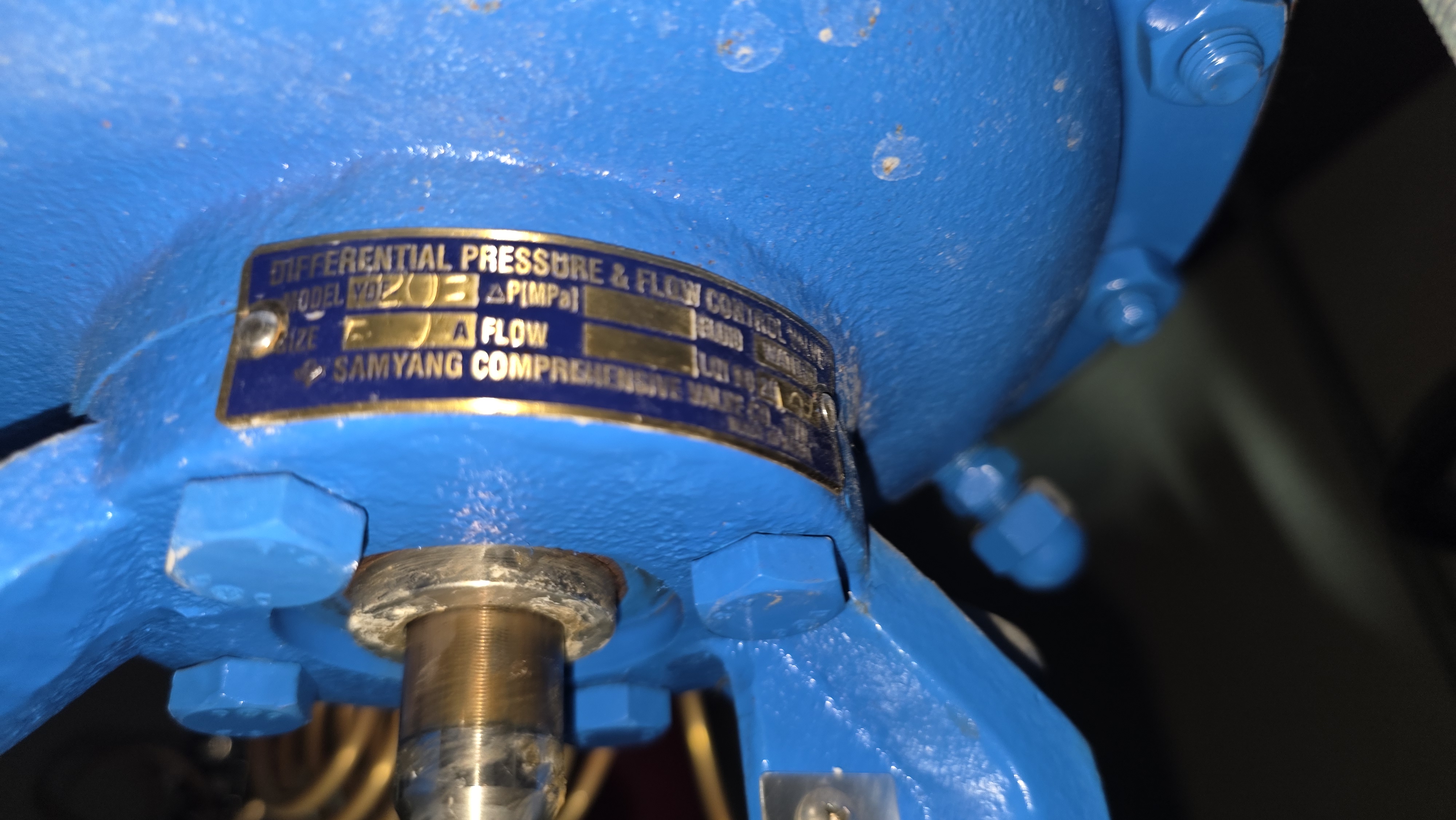

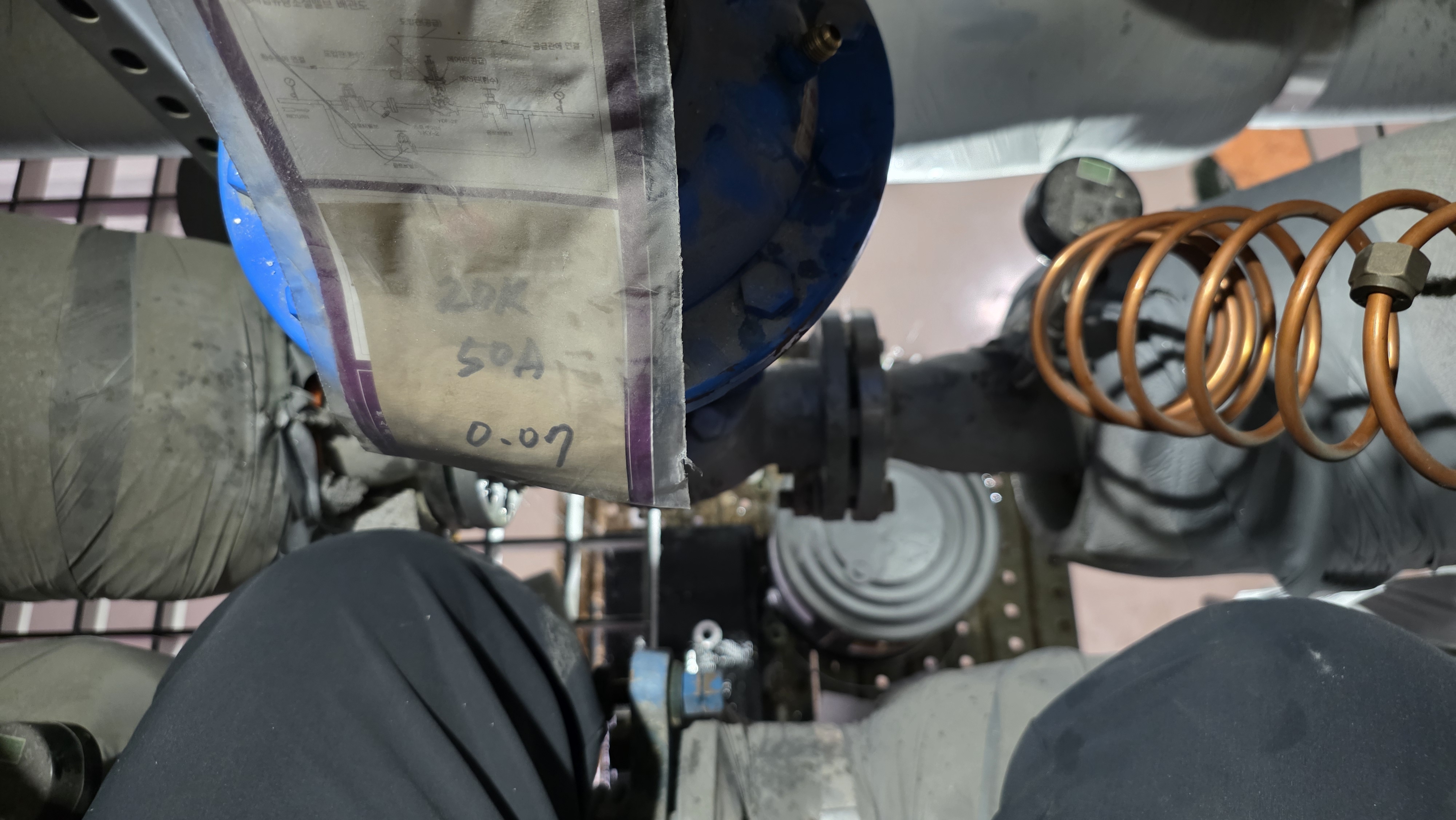

차압유량조절밸브 명판을 확인하는데 각인되어있는 부분이 잘 안보입니다

모델에 YDF20F로 찍인것 같습니다

예전엔 각인하다보니 명확치가 안습니다

SIZE 구경은50A 인것 같습니다

준배해간건 얼마전에 저층부 교체한 YDF-2F 10K용이였습니다

삼양발브 동대문영업소 비에프솔루션즈대표님께 상황을 설명드리고

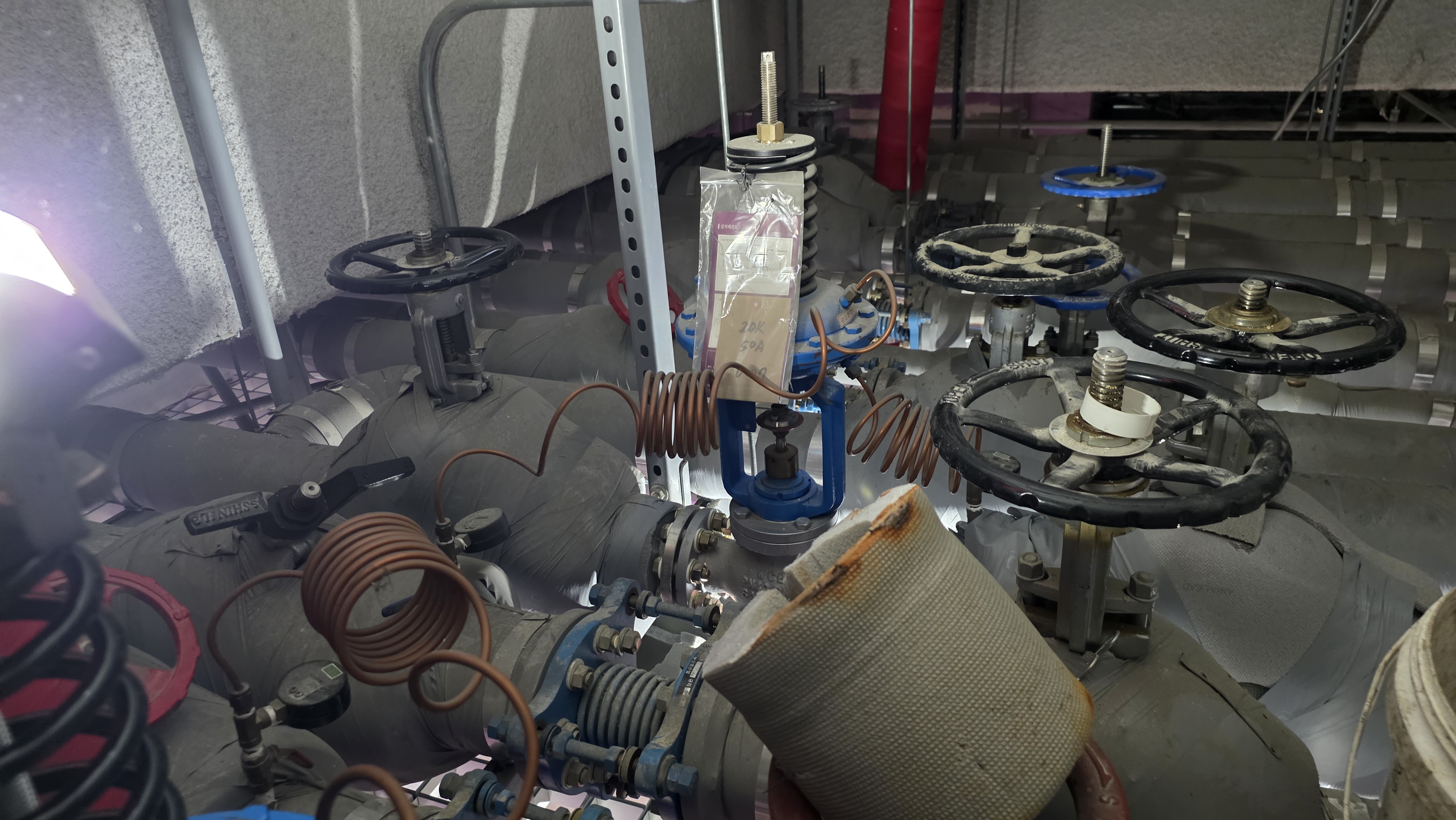

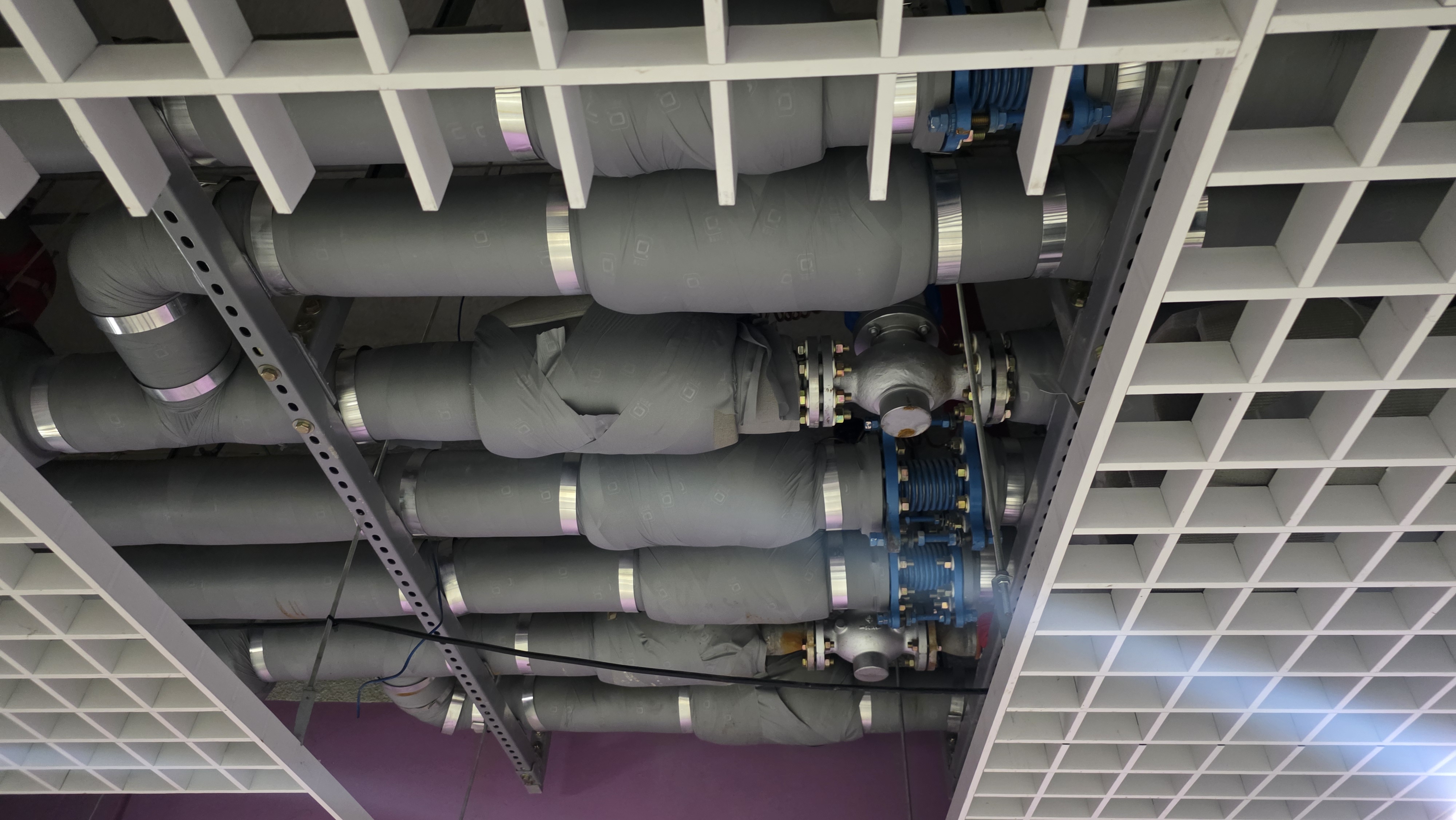

그동안 차압유량밸브 배관을위에서 사진을 찍습니다

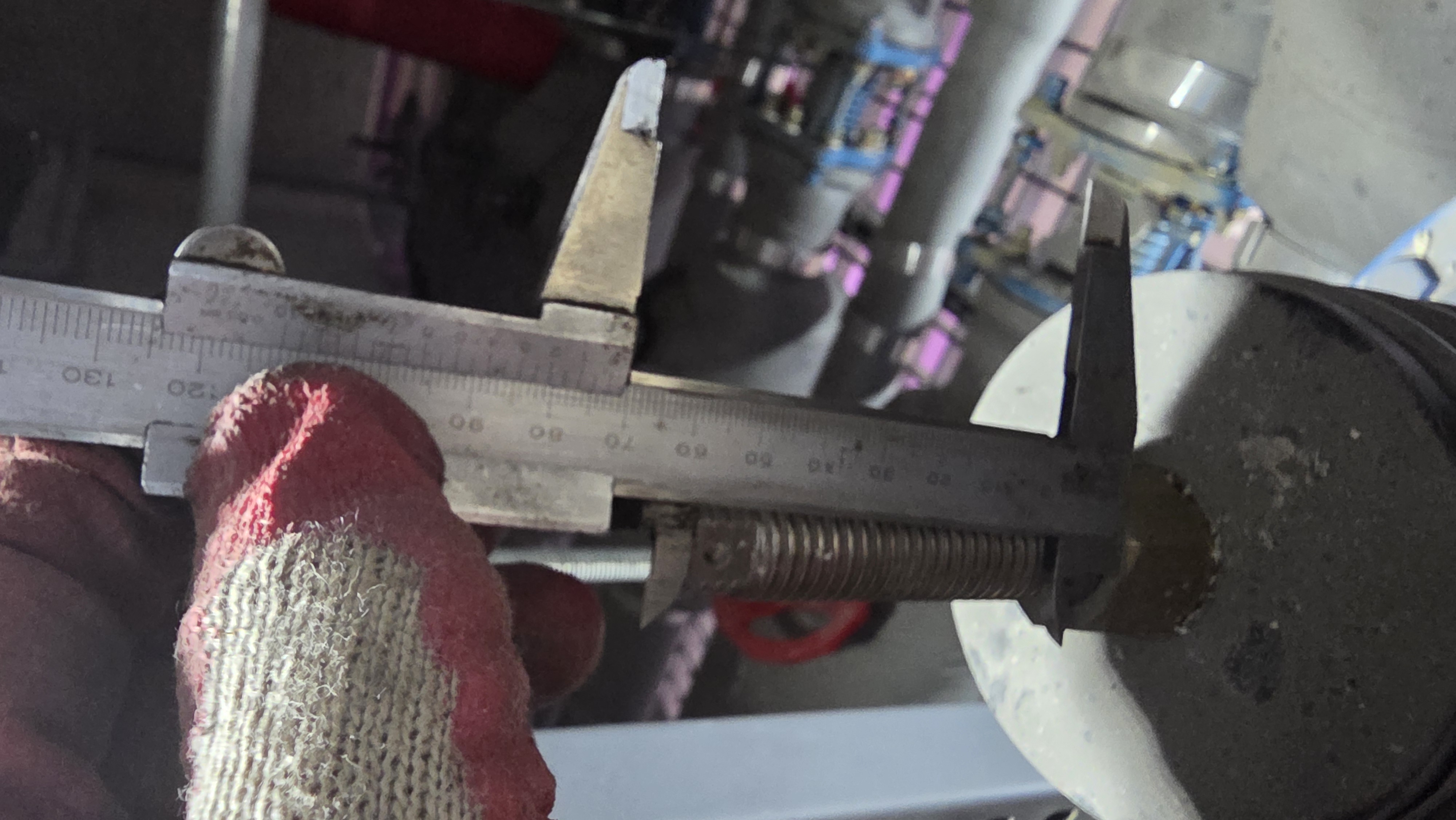

고층부 차압유량조절밸브 셋팅 길이 확인

삼양발브 동대문영업소 비에프솔루션즈 대표님과 현상황을 해결을위해 자료를 넘기고 본사에서 퀵으로 다시 배송받기로하고 기존 밸브를 탈착합니다

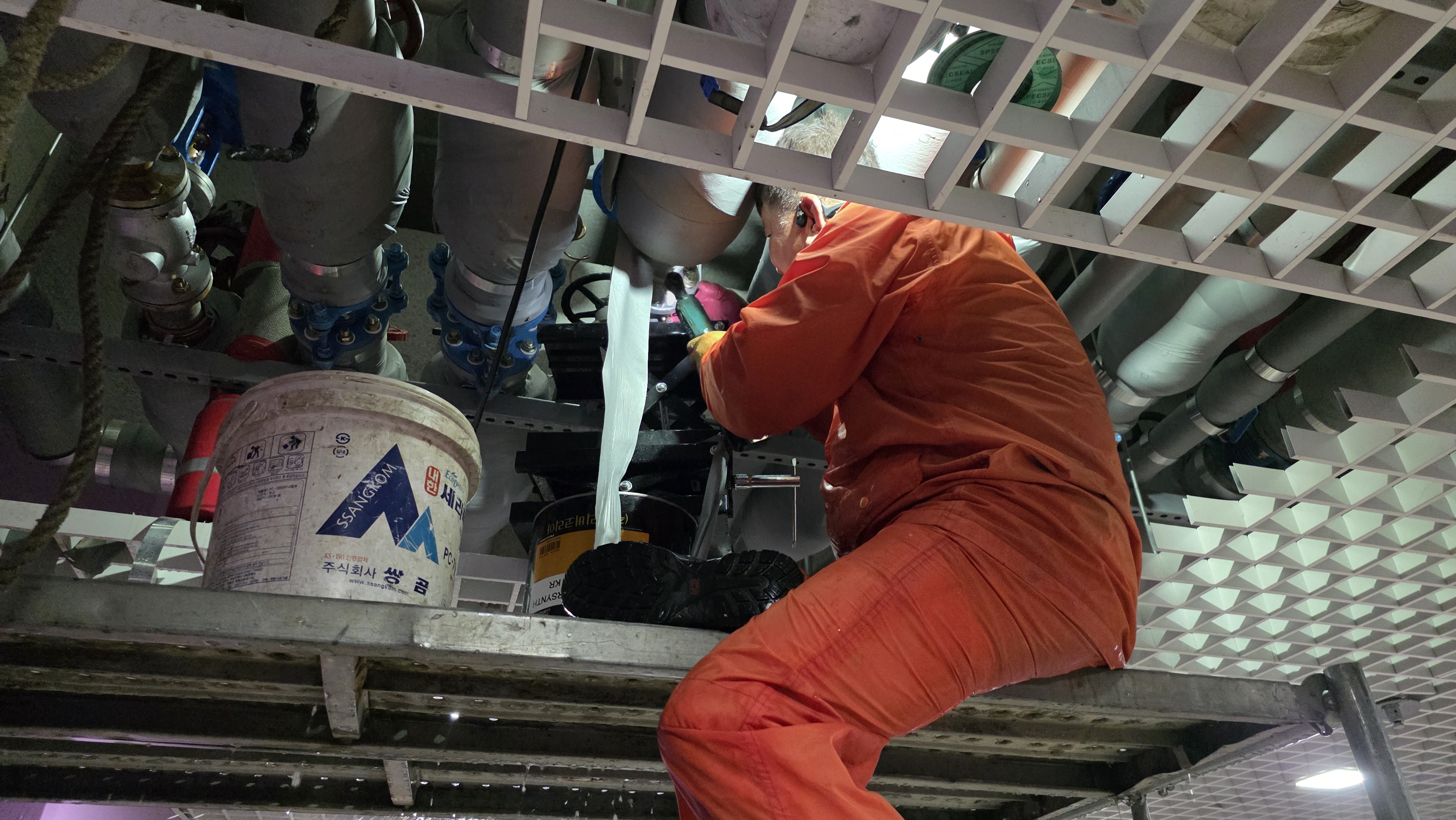

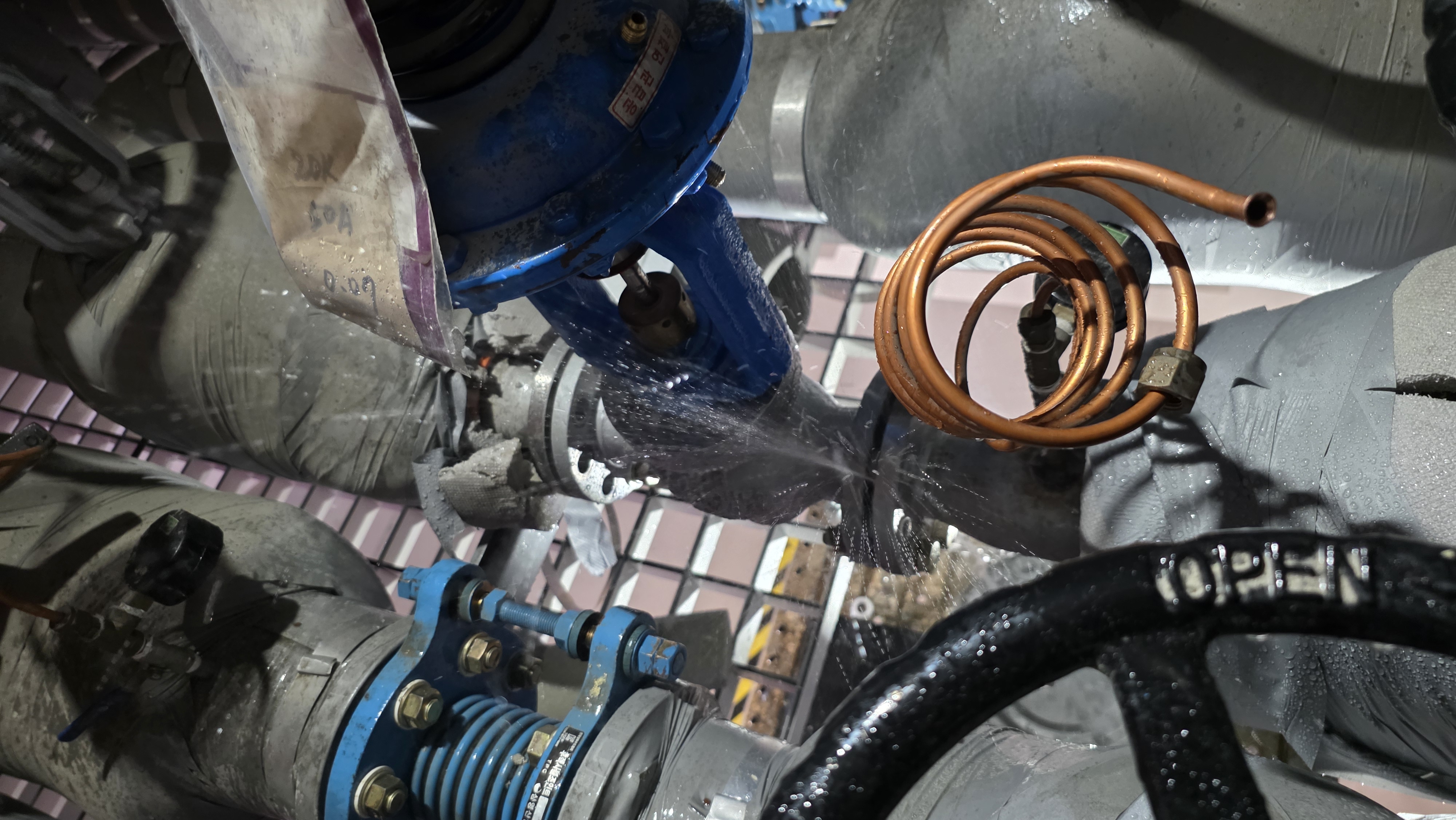

전후단 게이트 밸브니크로 다량을 물이 나오고있습니다











방법이 없습니다 비옷으로 갈아입고 어짜피 교체 해야합니다

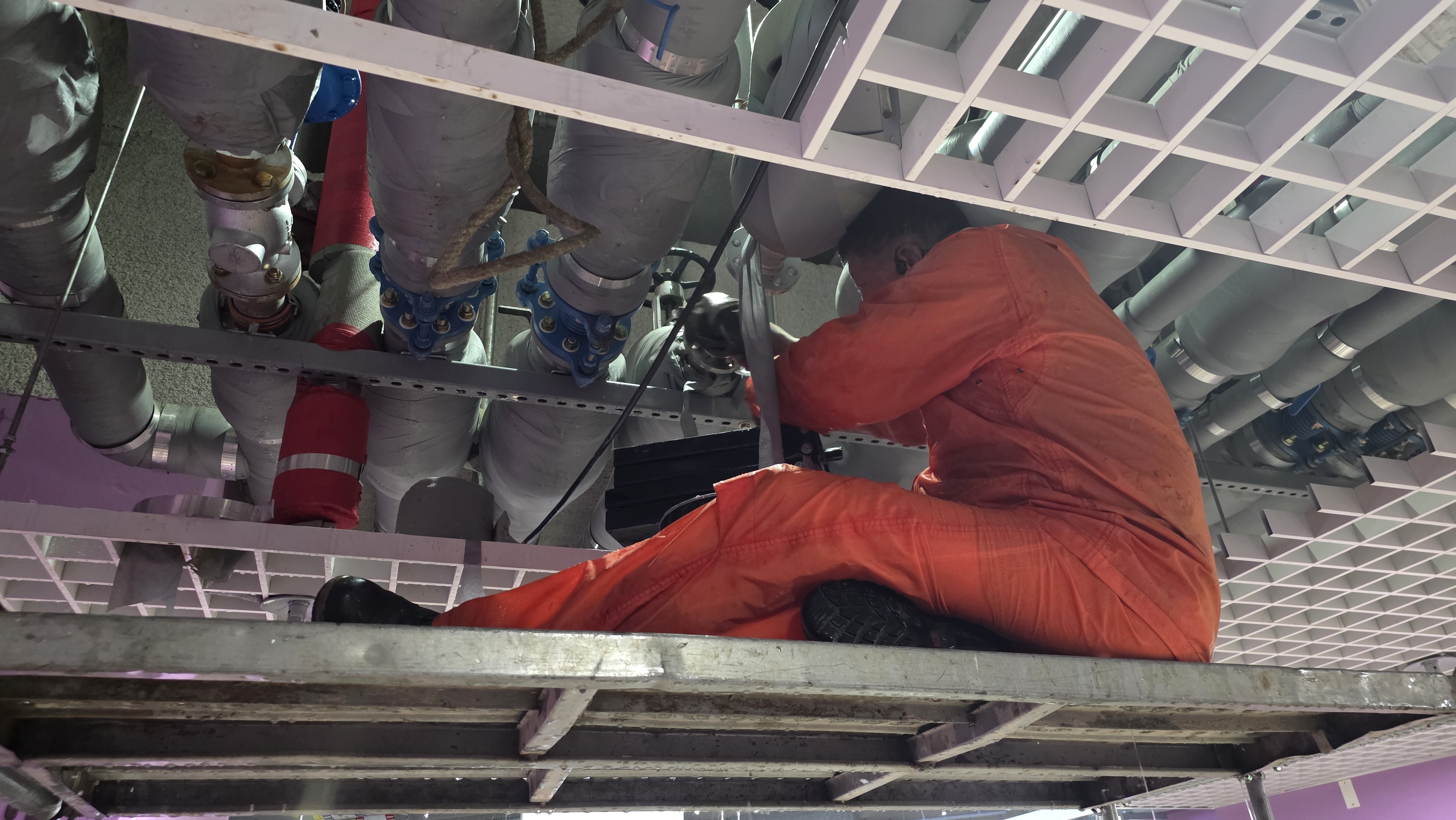

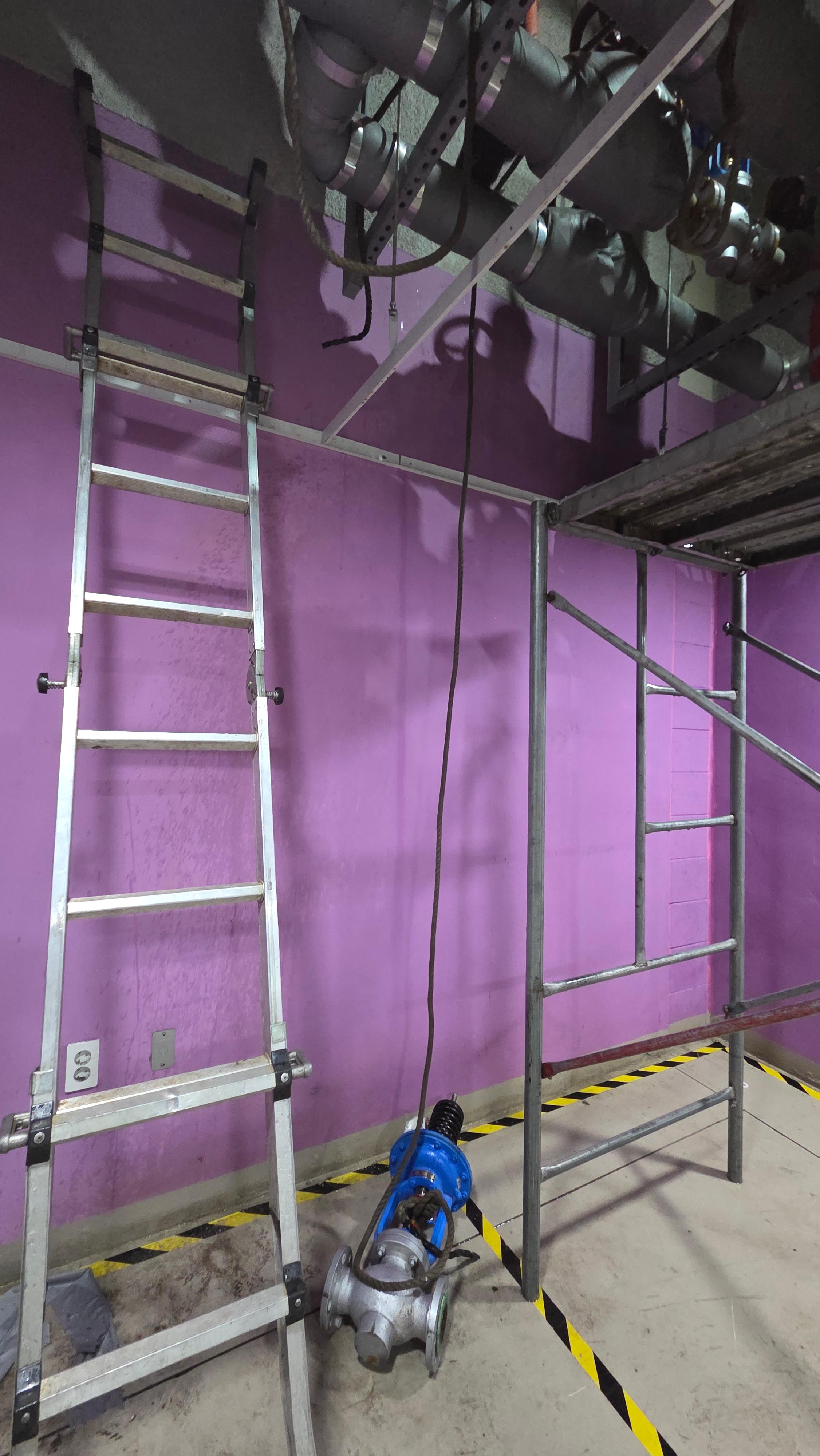

기존 노후된 차압유량밸브를 어찌 어찌 분리해서 내렸습니다



그동안 다행히 퀵으로 본사공장에서 왔습니다

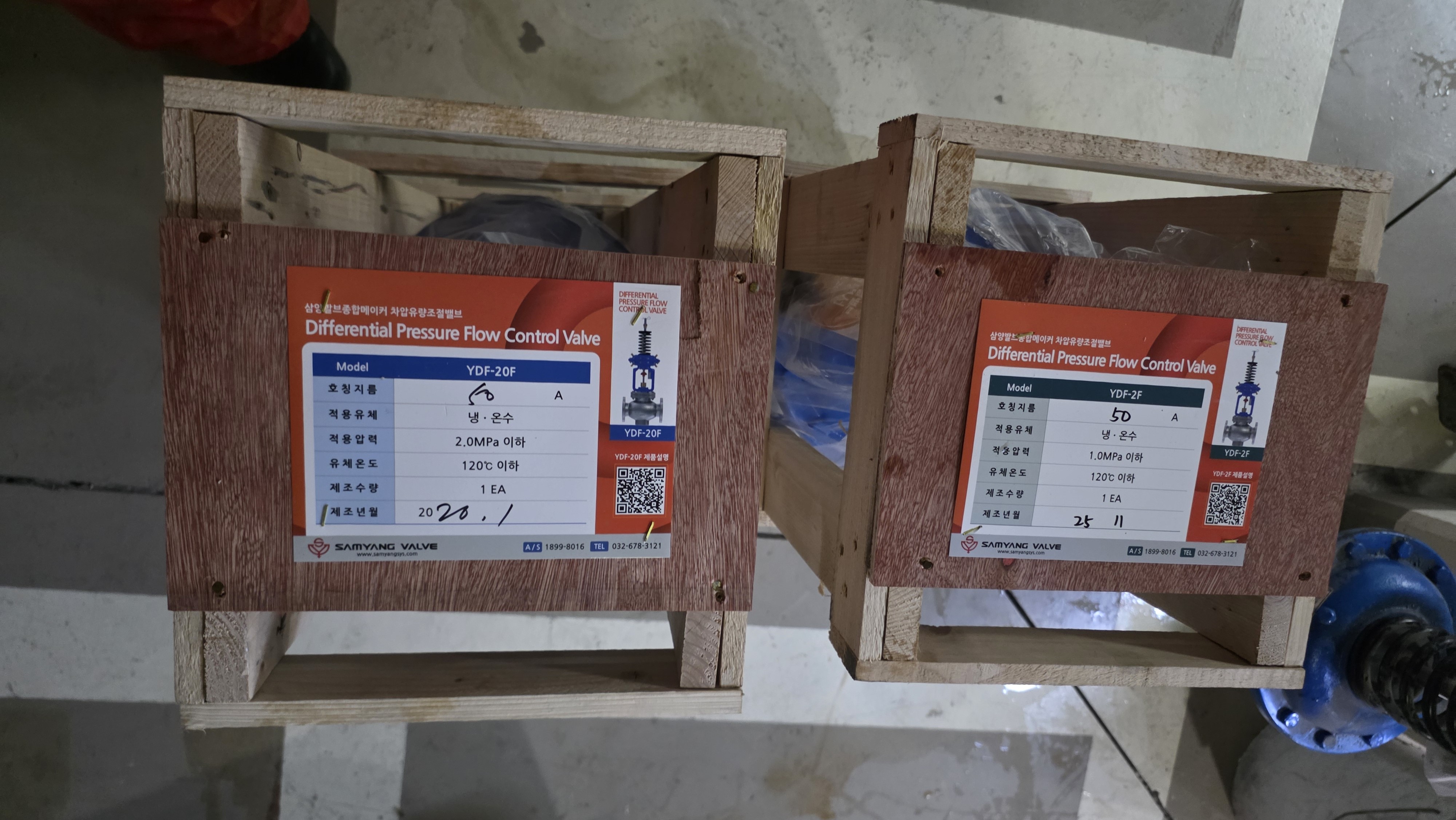

준비해간 YDF-2F 10K 50A와 공장에서 퀵으로온 YDF-20F 20K50A 비교샷

서로 면간길이도 틀려 설치가 안됩니다

아파트측에 자료를 넘기기위해 탈착한 기존 밸브와 모두찍습니다

결합후 누수를 방지를 위해 후렌지 클리닝

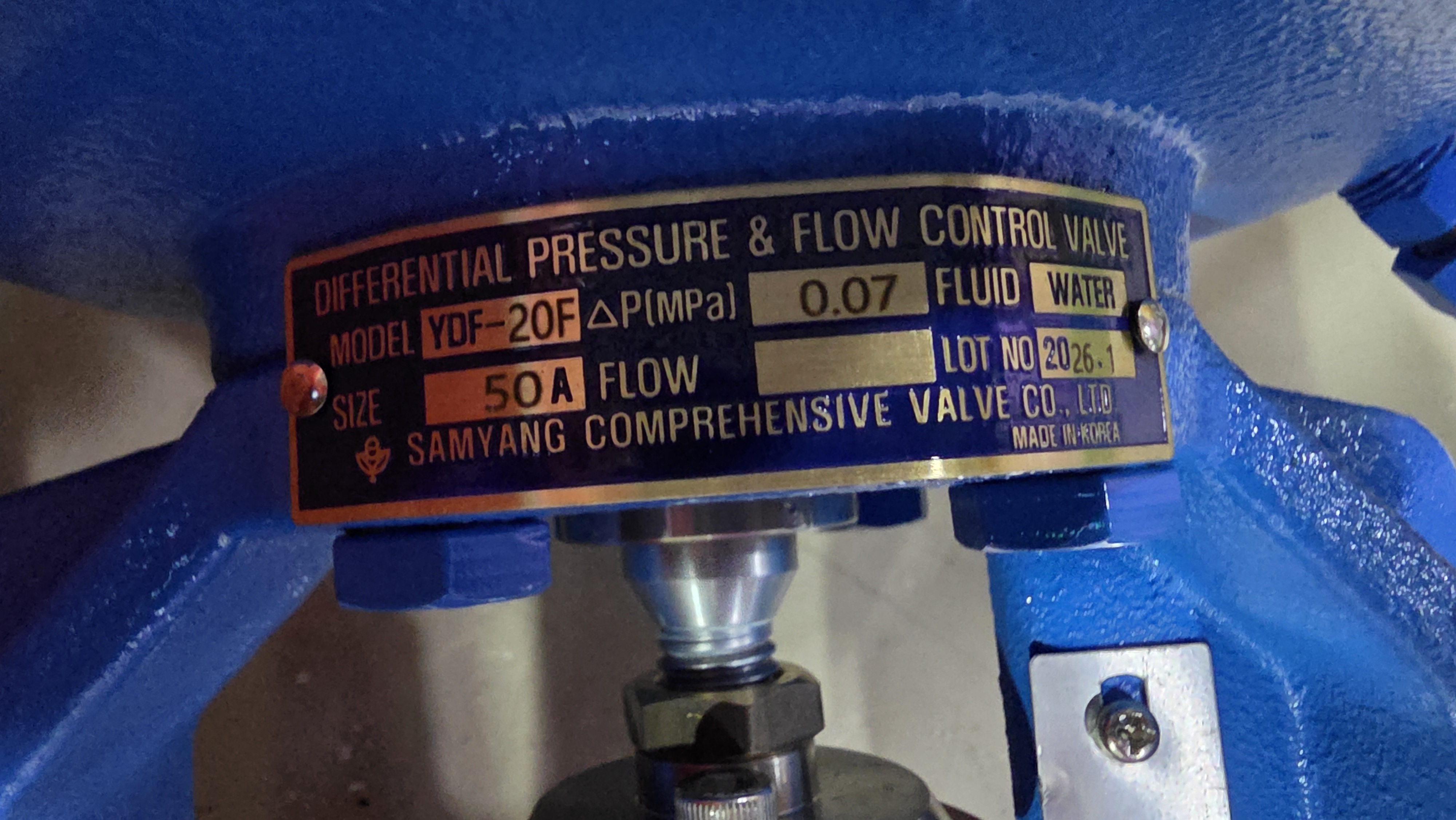

YDF-20F 명판 요즘은 이렇게 인쇄되기 때문에 한눈에 명판의 내용이 확실히 보임니다

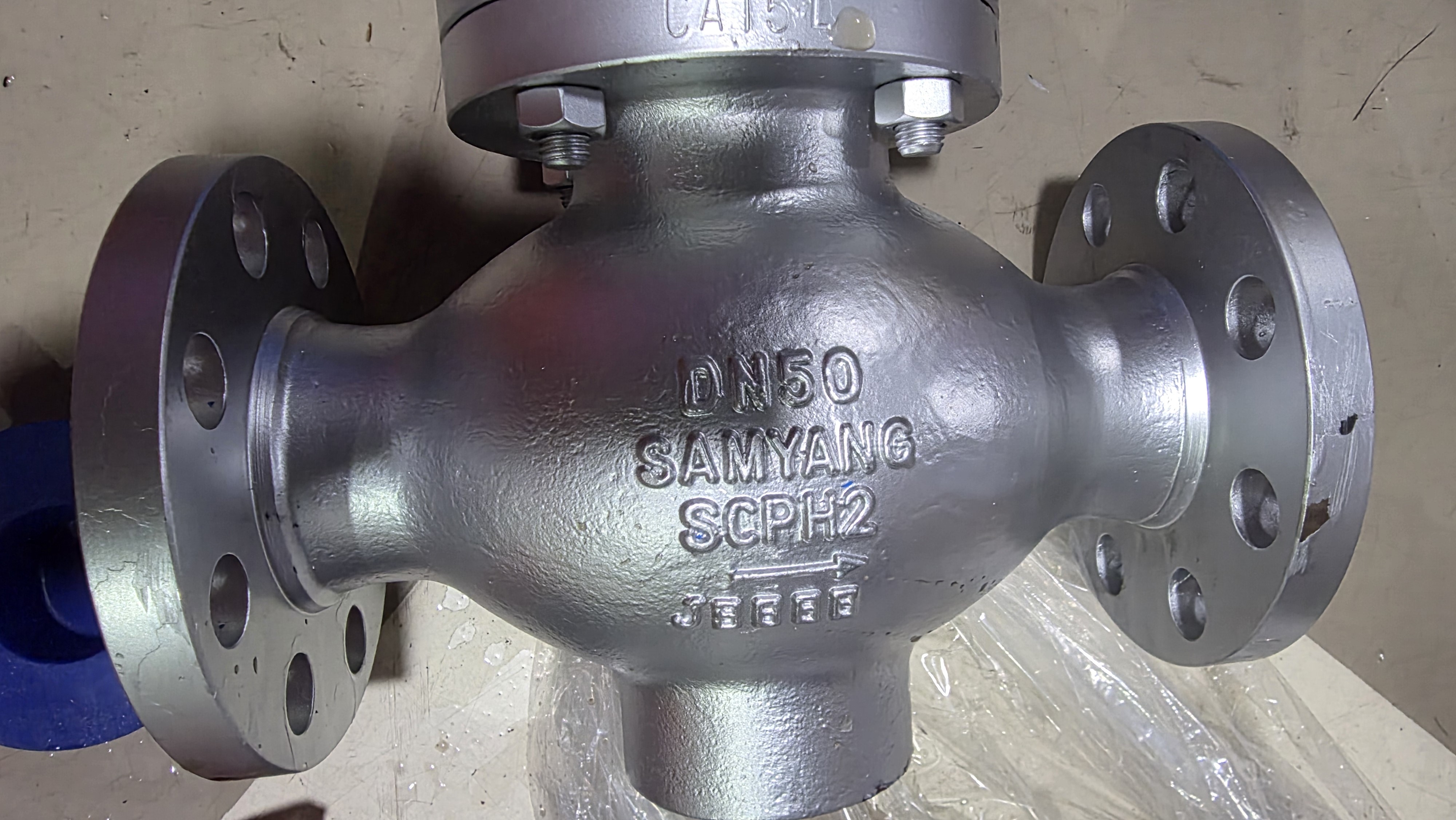

DN50

차압유량밸브 압력셋팅을 기존제품과 확인합니다

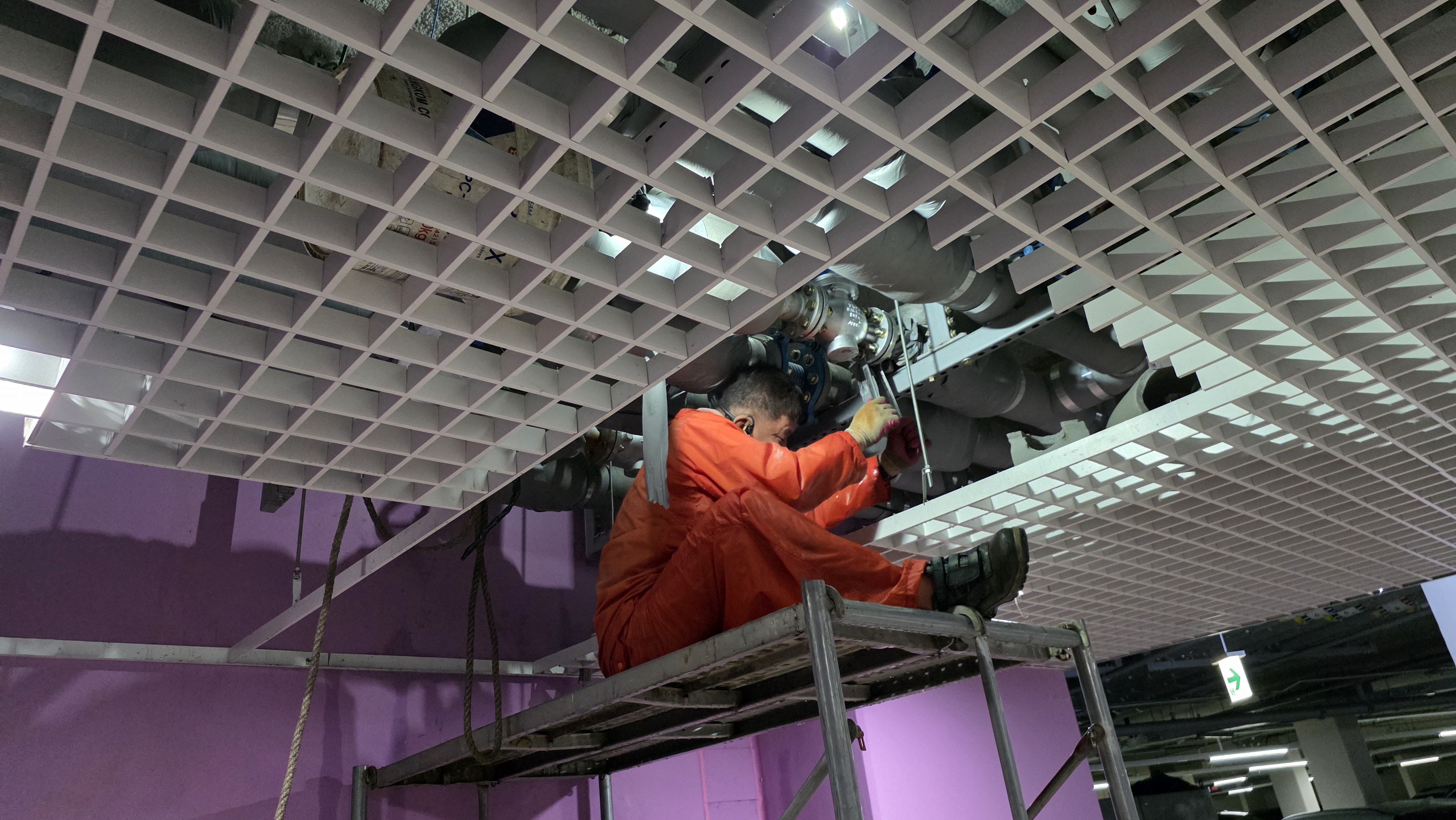

배관에 부착중

여유공간이 없어 배관을 타고 옆으로 기어서 갑니다 다이아후램 상하부 동관연결

에어빼기는 필수입니다

누수확인및 작동학인 인디게이터를 보면 밸브의 개도를 쉽게 확인할수있습니다
