YAW-3 80A 삼양정수위밸브 안열림으로 인한 점검조치

서울특별시 강남구에 있는 모 빌딩입니다

삼양발브 동대문영업소 비에프솔루션즈 요청으로 긴급 교체 작업입니다

증상 부스터펌프시스템이 멈춰 빌딩내 급수 불가

이때 점검중요 포인트는 왜 부스터펌프시스템이 멈춰는지 체크해봐야합니다

부스터펌프시스템 자제가 정지되는이유는

배관내 물없음 -저수위경보

모터 과열 -모터 과부하

압력트랜스미터 이상 -센서이상

인버터이상 -인버터 이상

압력상승 -고압경보

압력저하 - 저압경보

​

이렇게 크게 나눌수있습니다

이때 가장먼저 확인해 봐야할점은 배관내 물없음 저수위경보발생시

저수조에 물이 있는지 이때 저수조 수위의 기준은 부스터펌프 입력배관 위치 이상입니다

건물에 따라 소방용수 확보로 부수터펌프 흡입배관이 저수조 중간쯤에 있는경우도 있습니다

이경우 만약 저수조에 물이 중간까지만있다면 저수조에 물이 없는거나 마찬가지 입니다

펌프는 기본적으로 특수한경우가 아닌경우 저수조 수위가 부스터펌프 시스템 펌프 흡입배관보다 높게 있어야 정상작동을 합니다

​

건물자체에 급수가 안되자 관리사무소에서 점검결과 부스터펌프시스템 저수위경보로 부스터펌프시스템 이 자동정지되었다고 합니다

우선 정수위밸브쪽으로 시수공급이 되지않아 바이패스배관내 밸브를 열어 저수조에 시수를 채우고 부스터펌프시스템을 재가동한후 정수위밸브 안열림을 발견 정수위밸브 교체작업을 삼양발브 동대문영업소에 요청하여

긴급 교체작업을 진행하였습니다

​

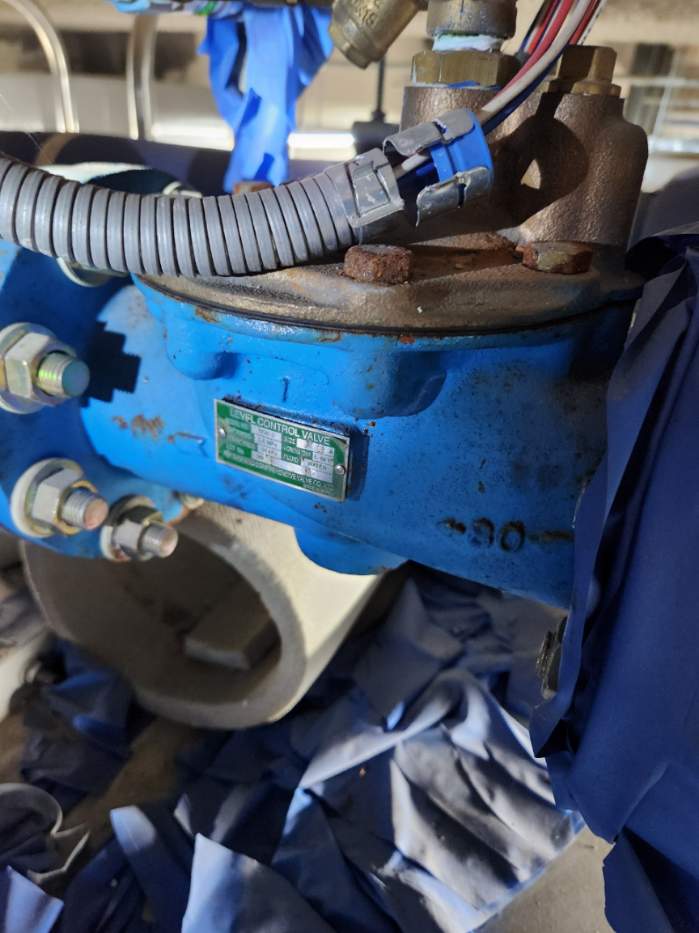

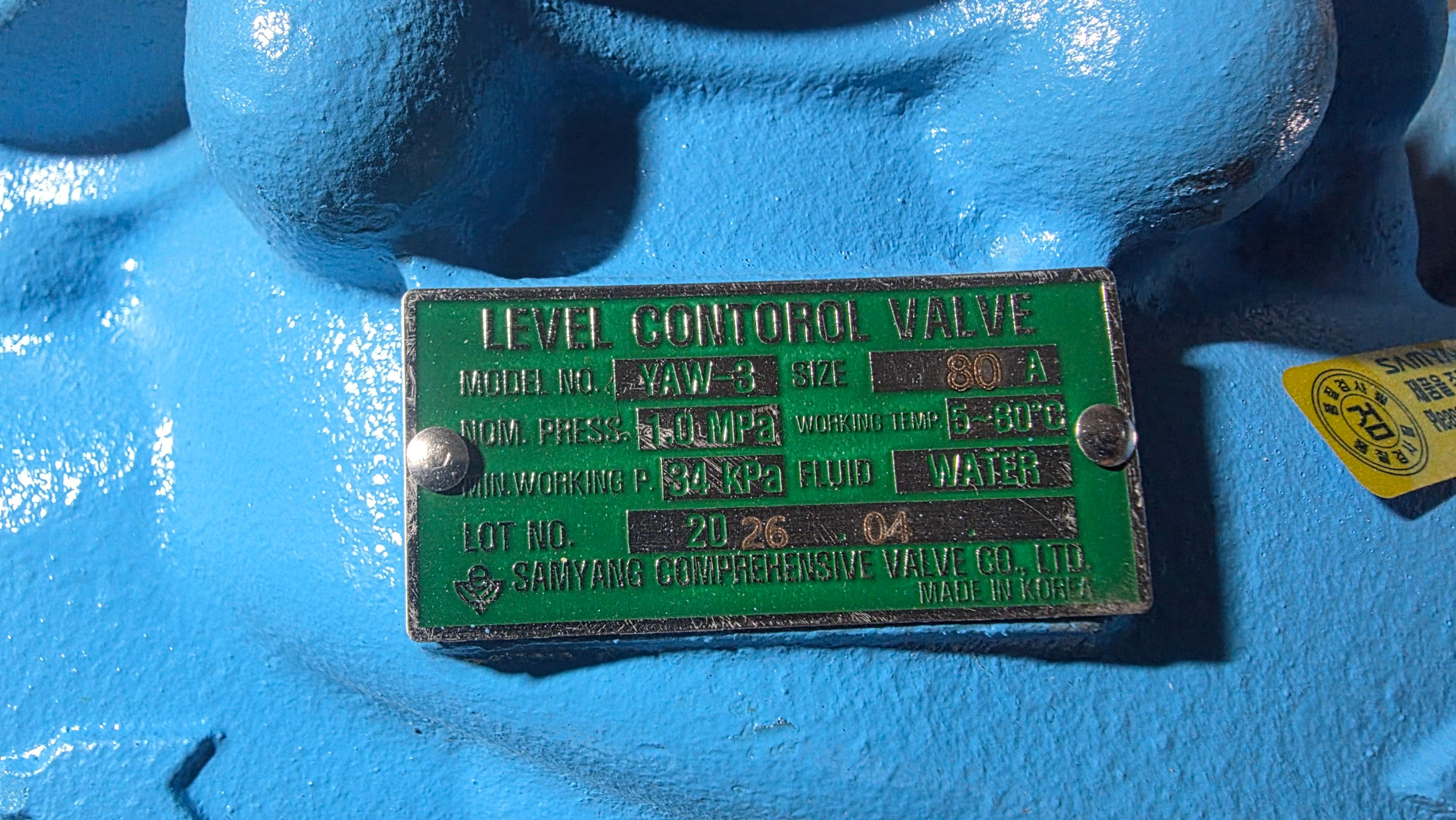

의뢰들어온 삼양정수위밸브 YAW-3 80A 입니다

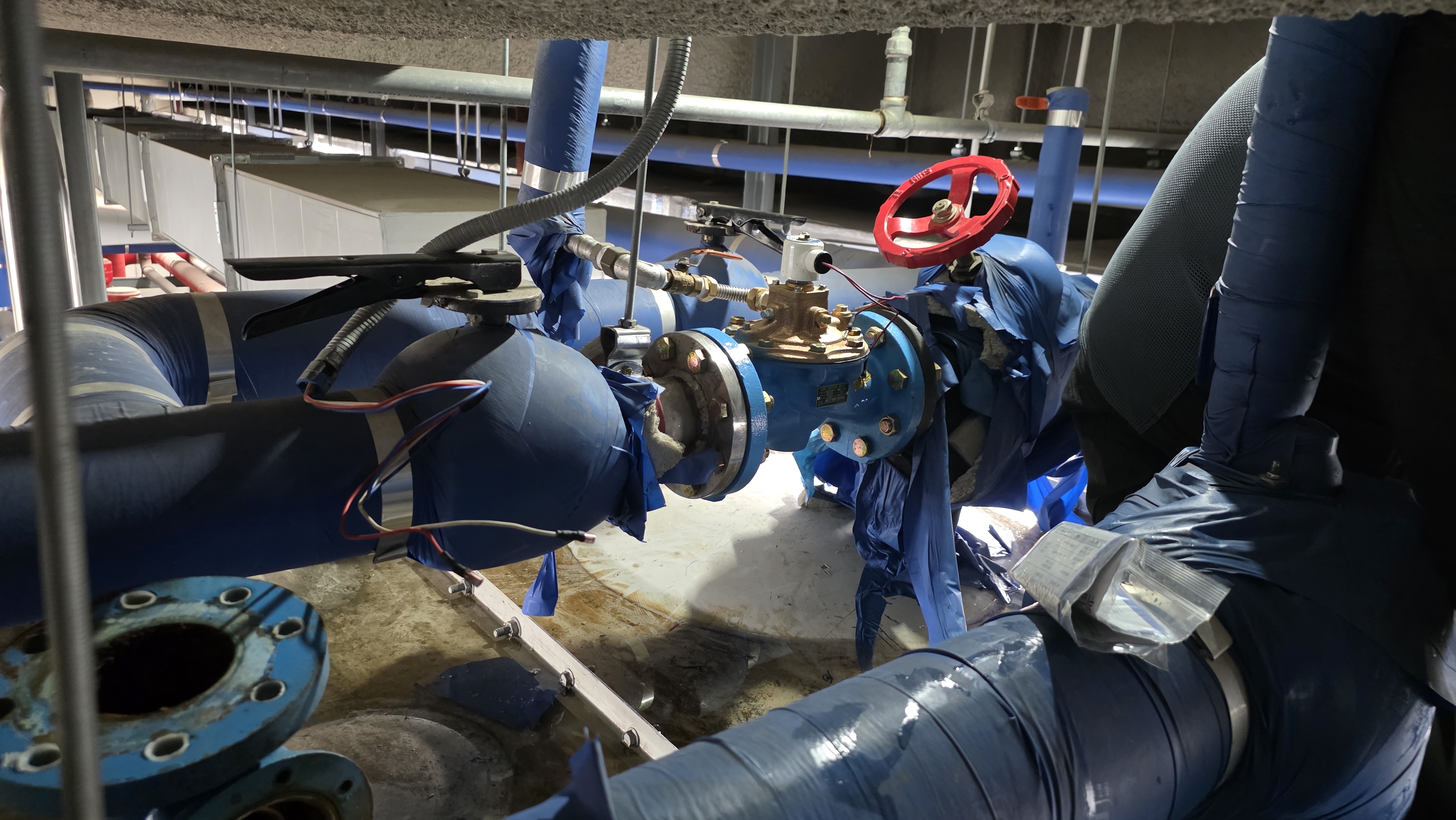

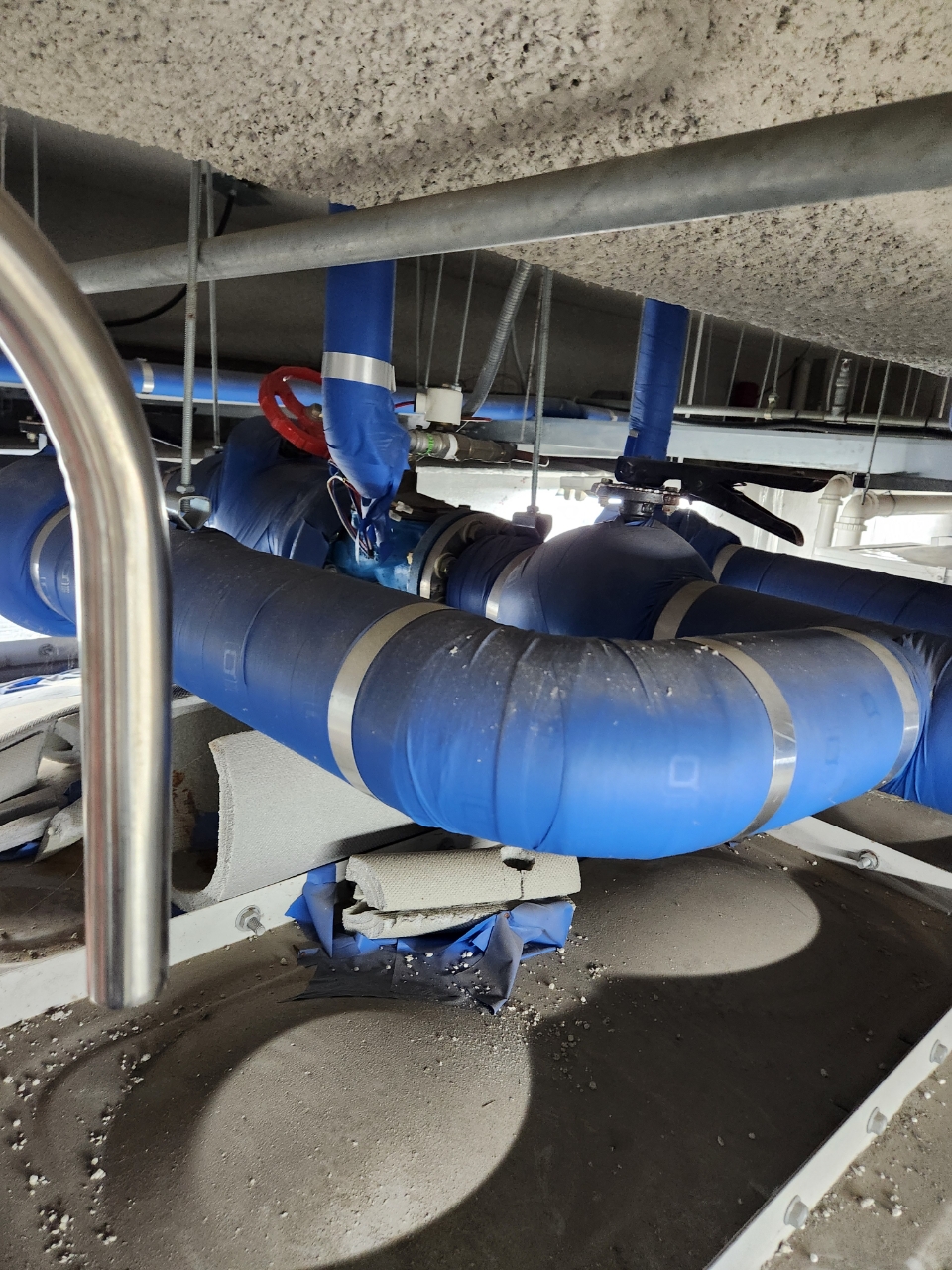

저수조 상부에 설치되어있습니다

위 사진을 바탕으로 삼양발브 본사에서 정수위밸브를 픽업하고 바로 현장으로 출동합니다

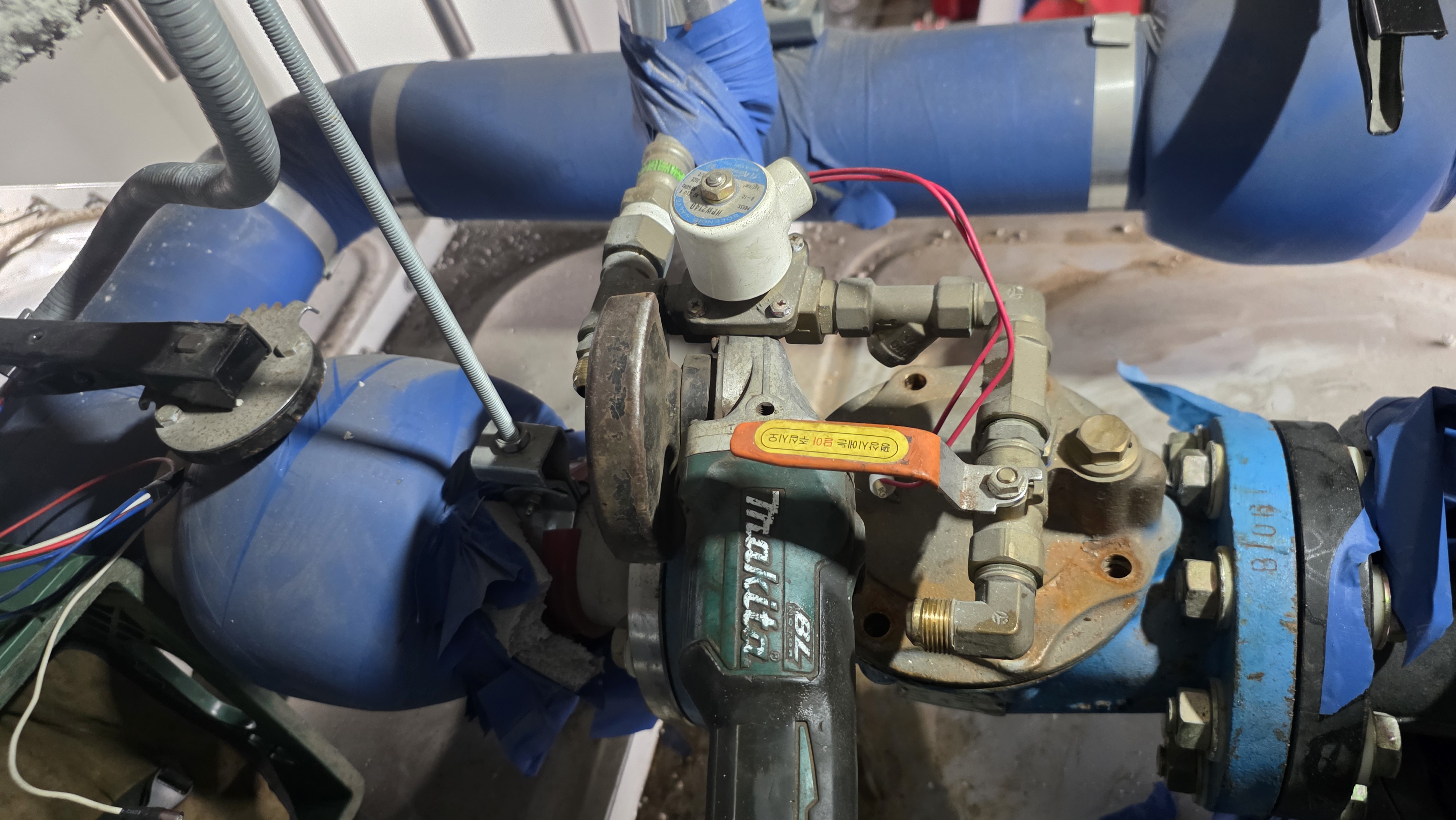

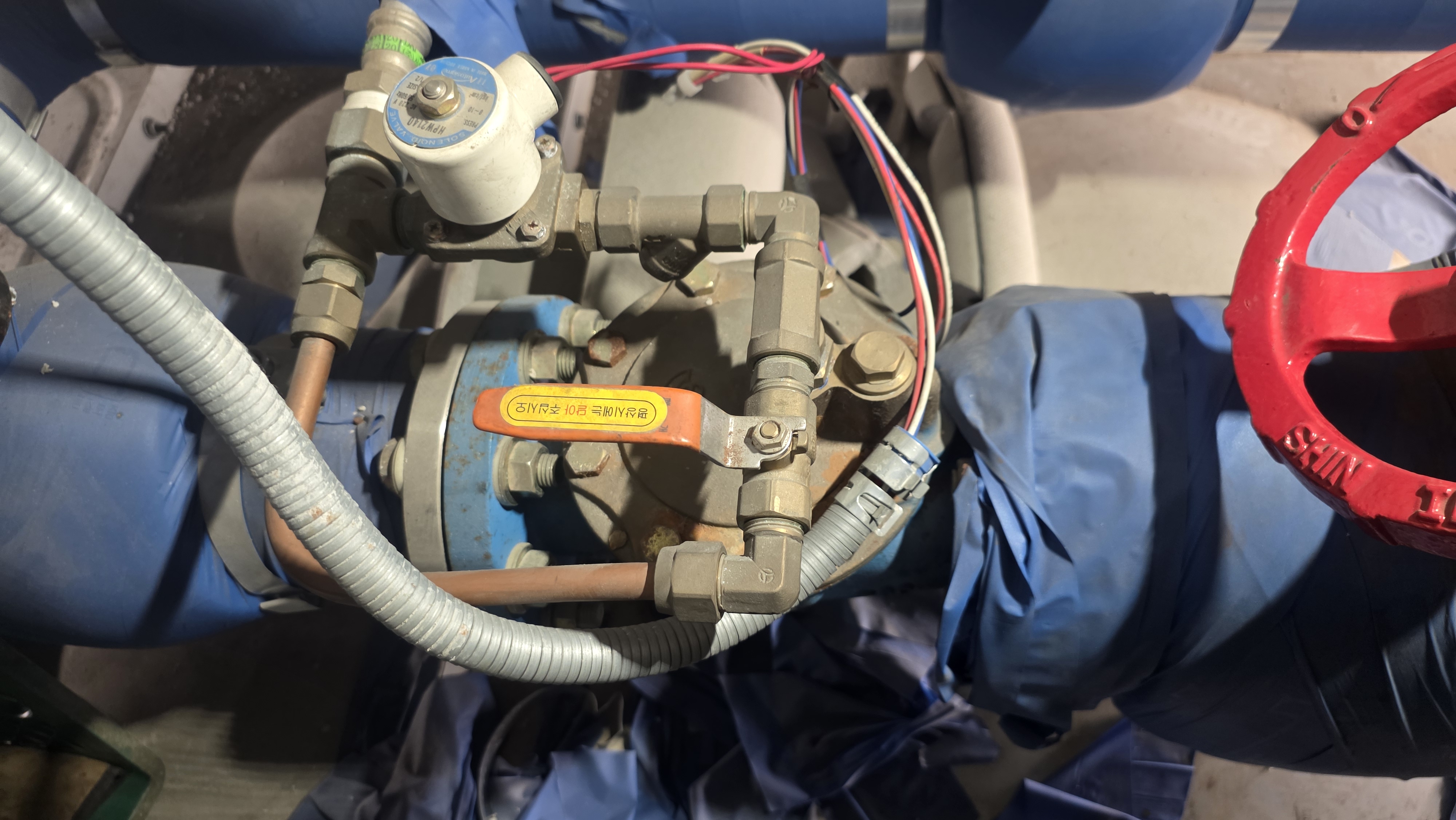

정수위밸브 솔레노이드밸브 2차측 배관이 몰코배관으로 처리되었는데

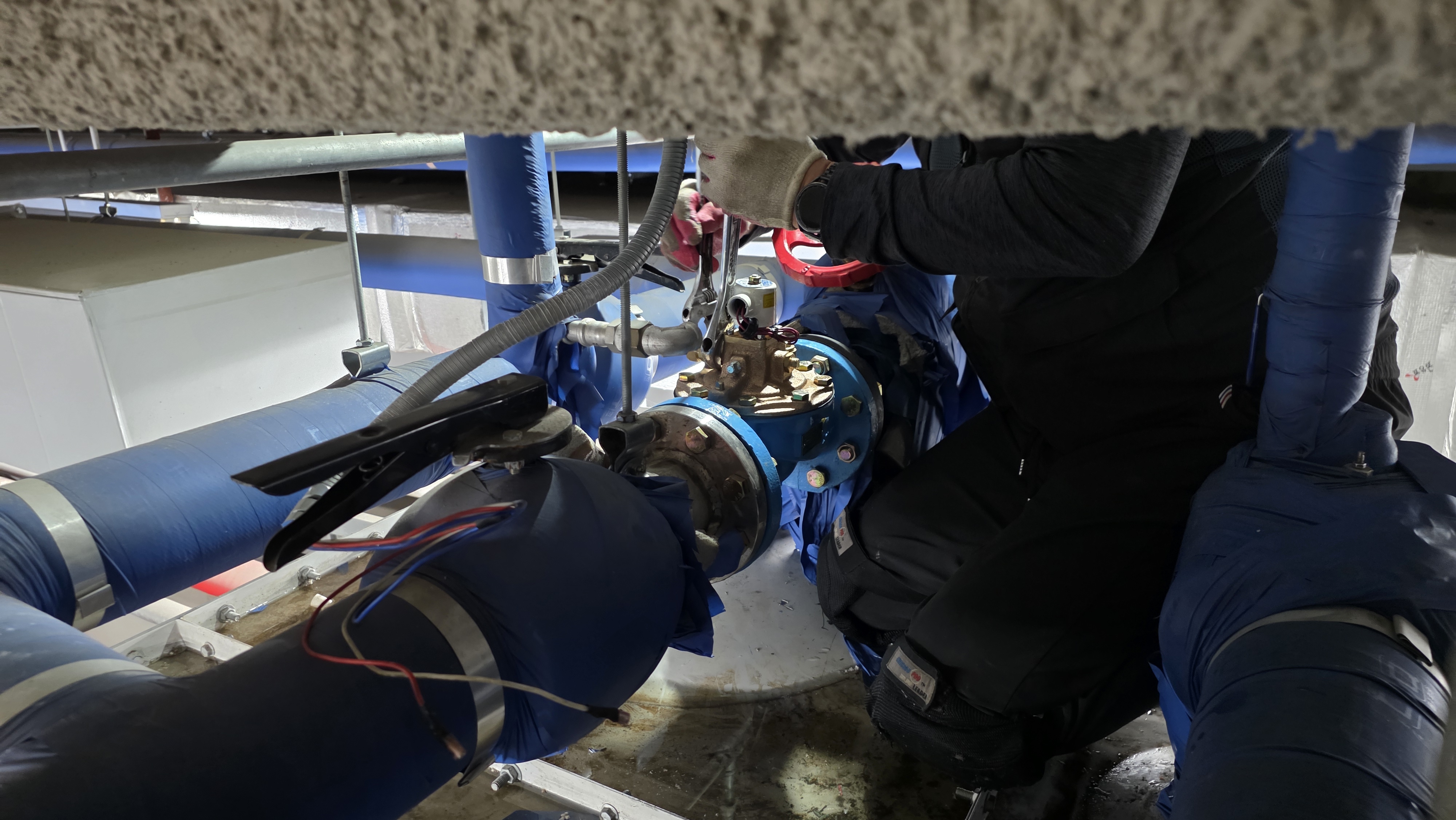

유니온을 사용하지 않아 배관을 절단하고 있습니다

삼양레벨콘트롤밸브가 안열린 이유를 확인하기 위해 상부카바와 다이아후램을 분리했더니

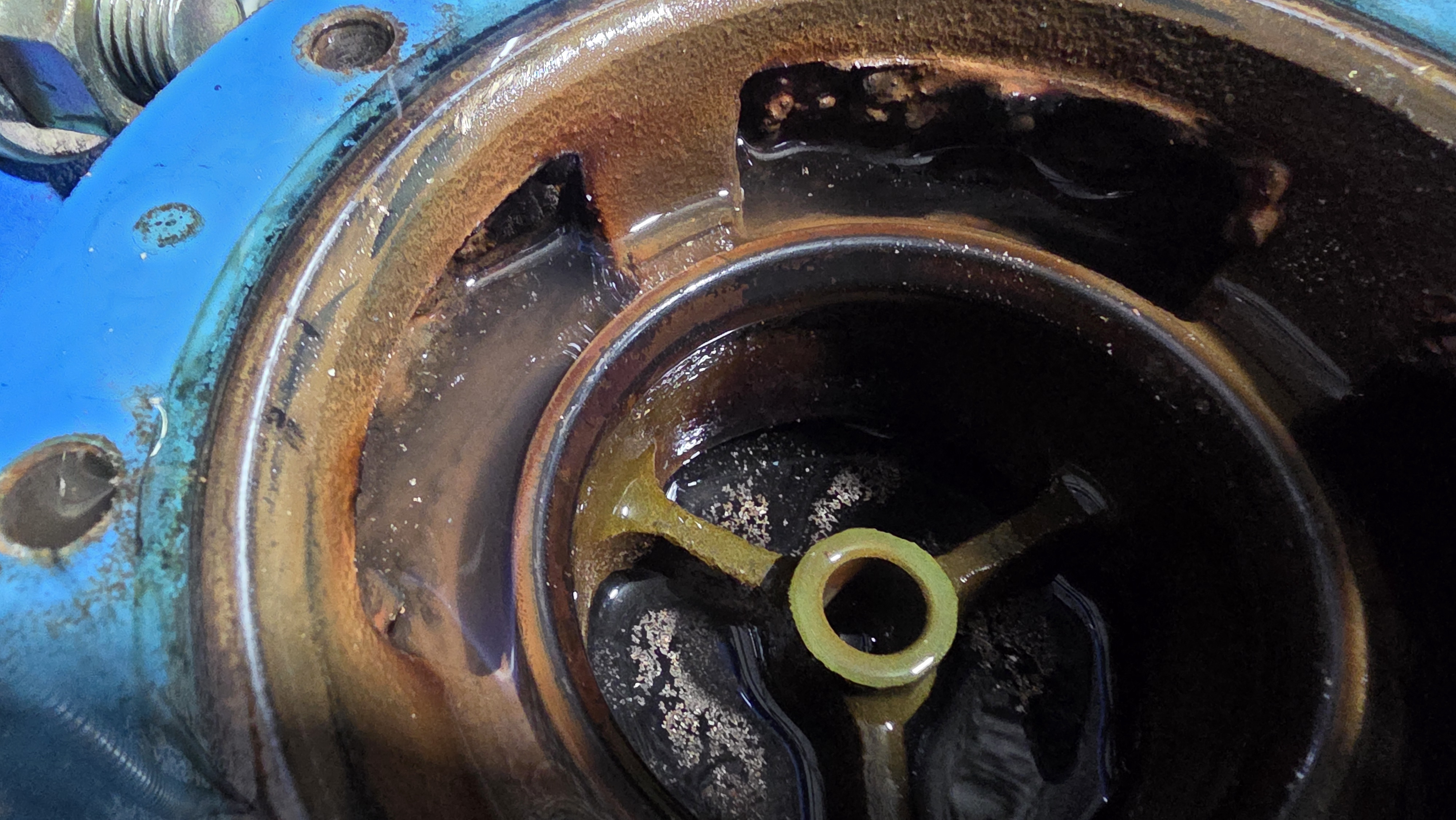

하부카바에 있는 스크린이 모두 없네요 부식도 상당합니다

이럴때 무조건 교체입니다

어짜비 교체 요청에 대한 출동이고 기계설비에서 점검할 부분의 중심점이 있어야합니다

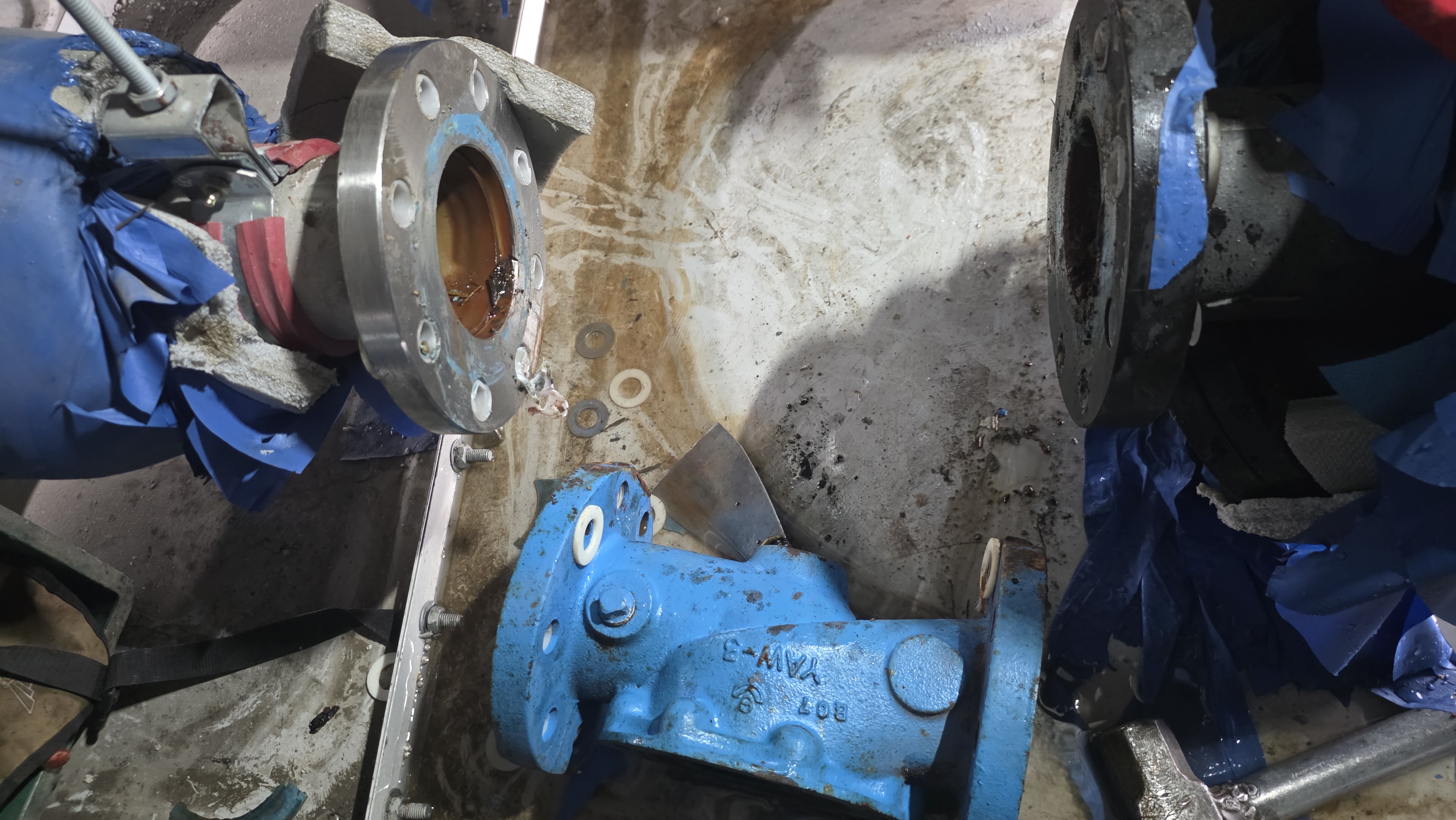

정수위밸브 배관에서 탈착

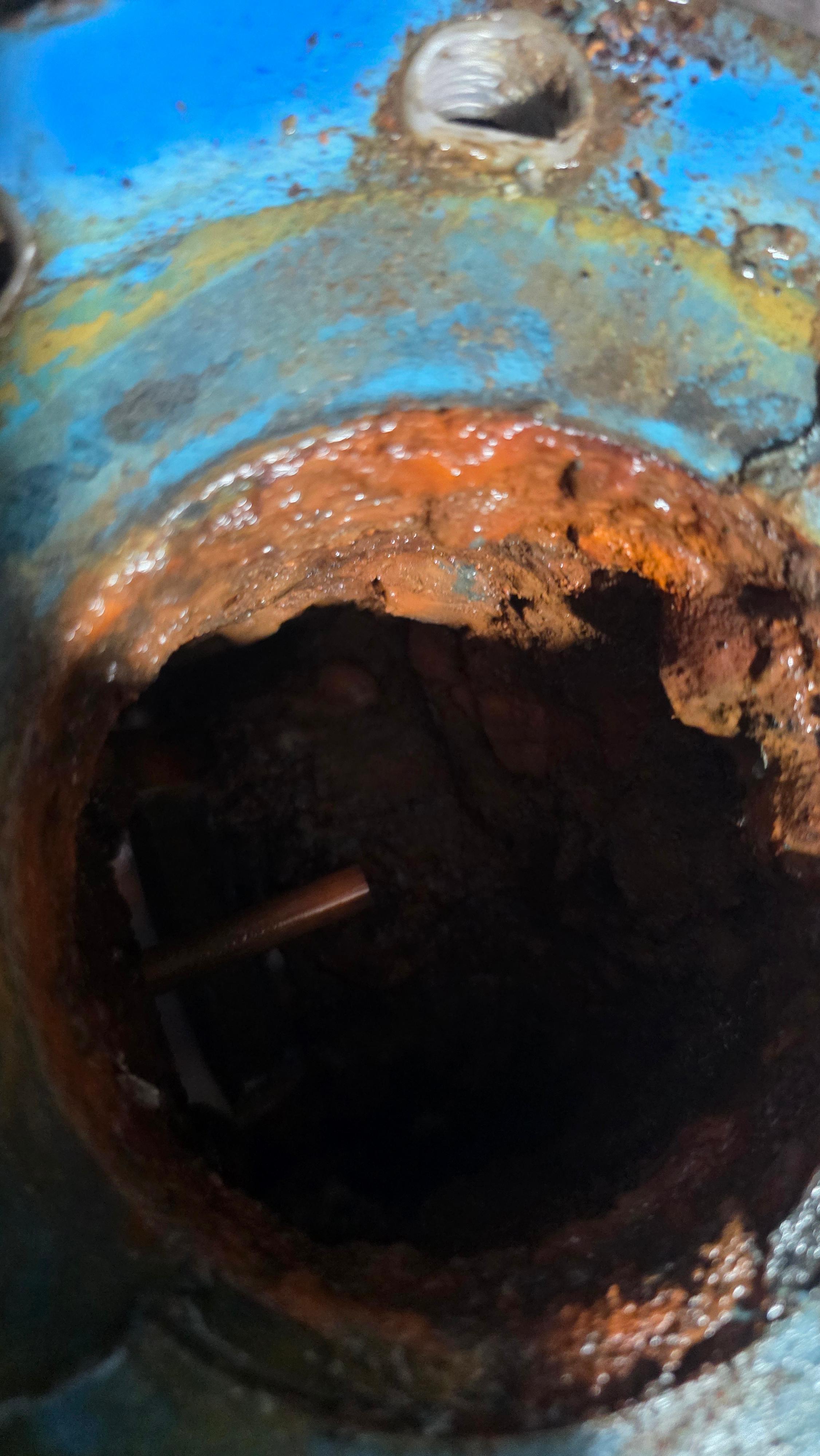

내부에 부식이 상당합니다

후렌지 크리닝



항상 최신 제조품으로 교체작업을 진행해드립니다



솔레노이드밸브 일체형 신형 삼양레벨콘트롤밸브

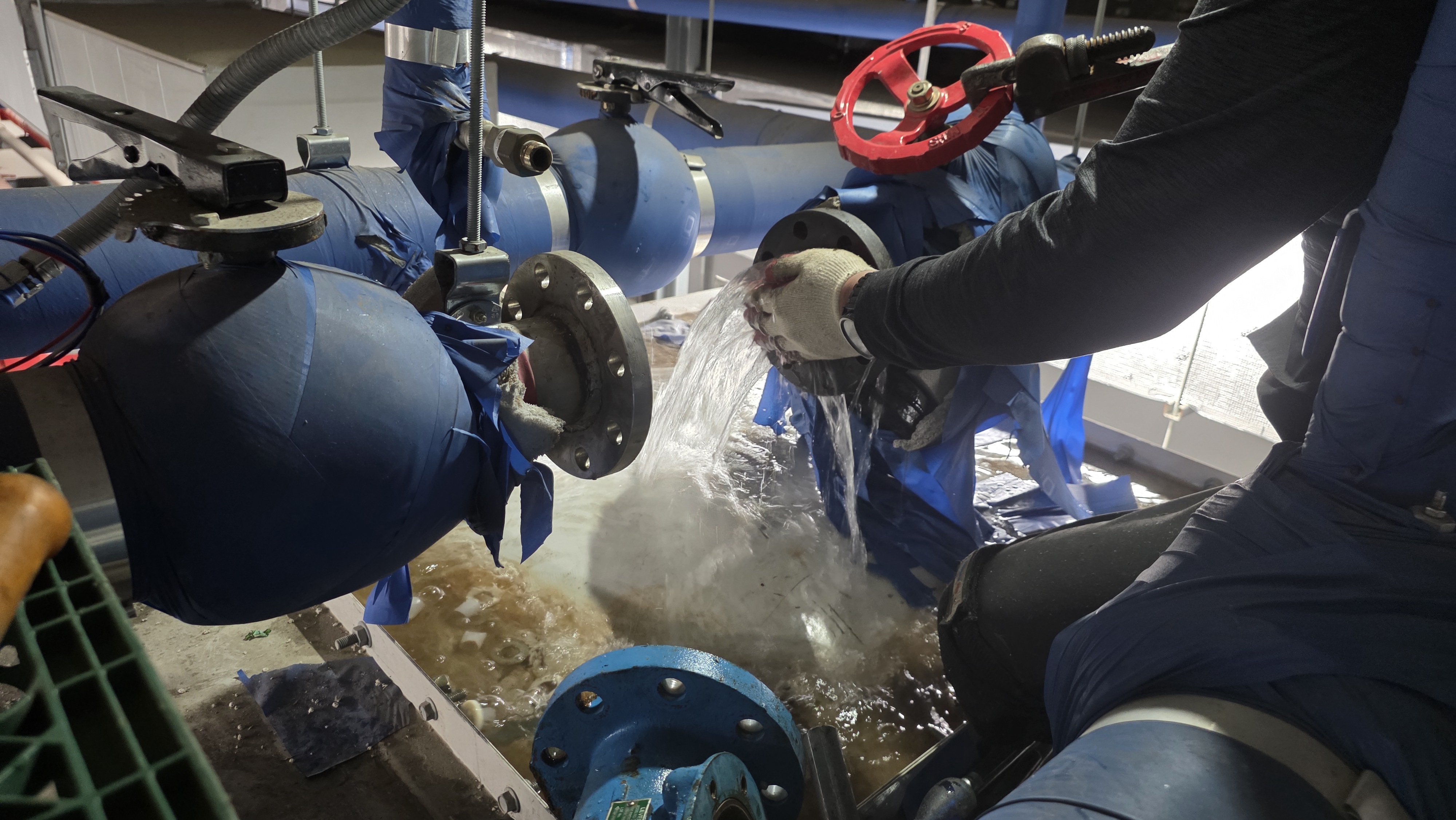

배관내 이물질제거를 위한 후래씽작업

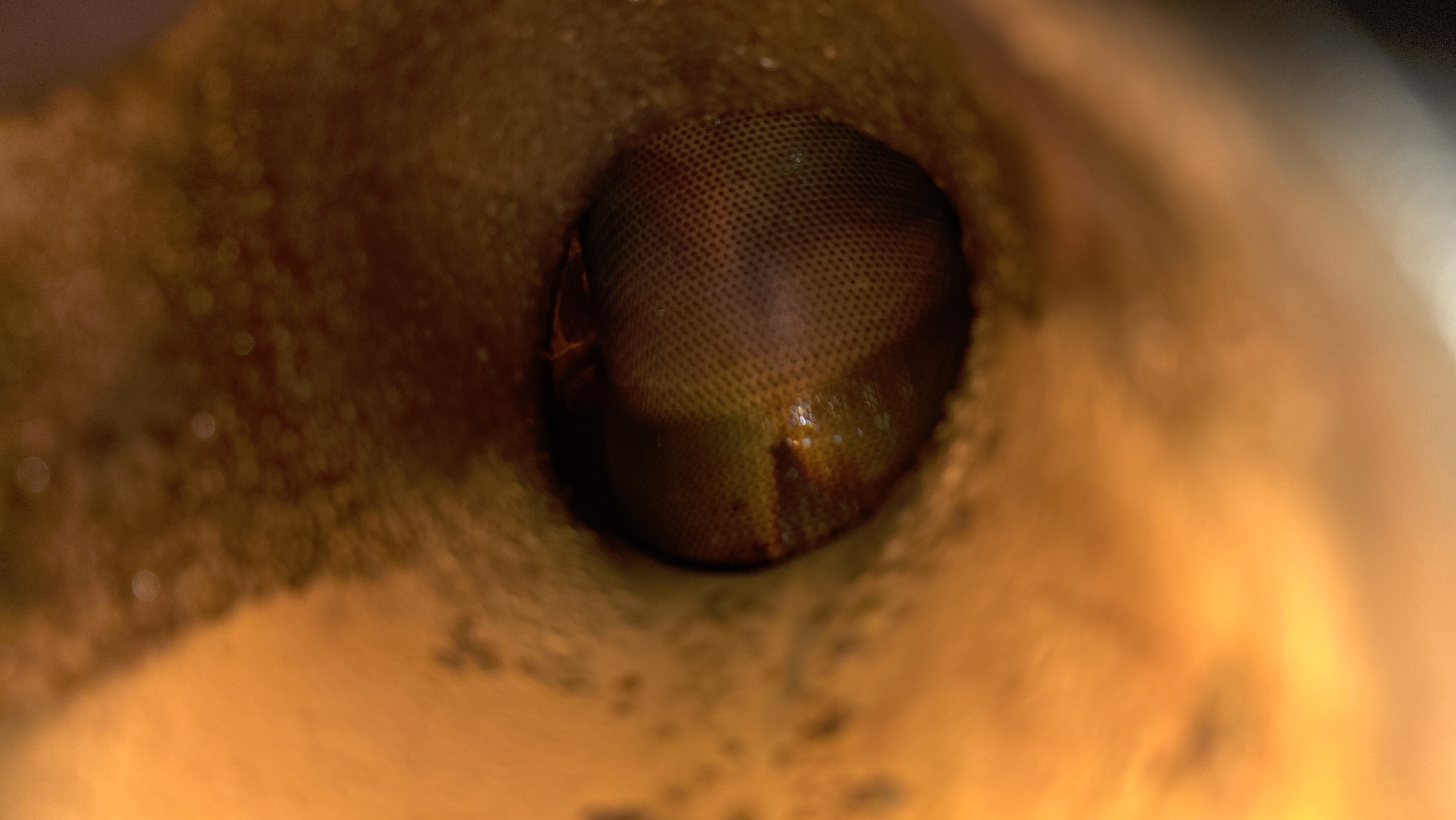

스트레나 내부 상태 비교적 양호함

솔레노이드밸브 후단 저수조 상부내에 설치된 볼탑라인 연결중



저수조 내 볼탑 정수위밸브 솔레노이드밸브 2차측배관과 연결되었습니다

솔레노이드밸브가 열려서 고장날경우 볼탑이 올라가면 솔레노이드밸브가 닫히것과 같기때문에 정수위밸브는 정지하게 됩니다

정수위밸브자체는 이상없고 솔레노이드밸브가 닫히지 않을경우만 정상적으로 닫히게 됩니다

정수위밸브 자체 이상일경우는 수위가 올라가고 볼탑이 닫혀도 정수위밸브는 닫히지 않습니다

저수조 상부에 기어식레벨센서 수덕레벨SG-980S



추후 이상시 빠른제작을 위해 명판도 찍어놓습니다

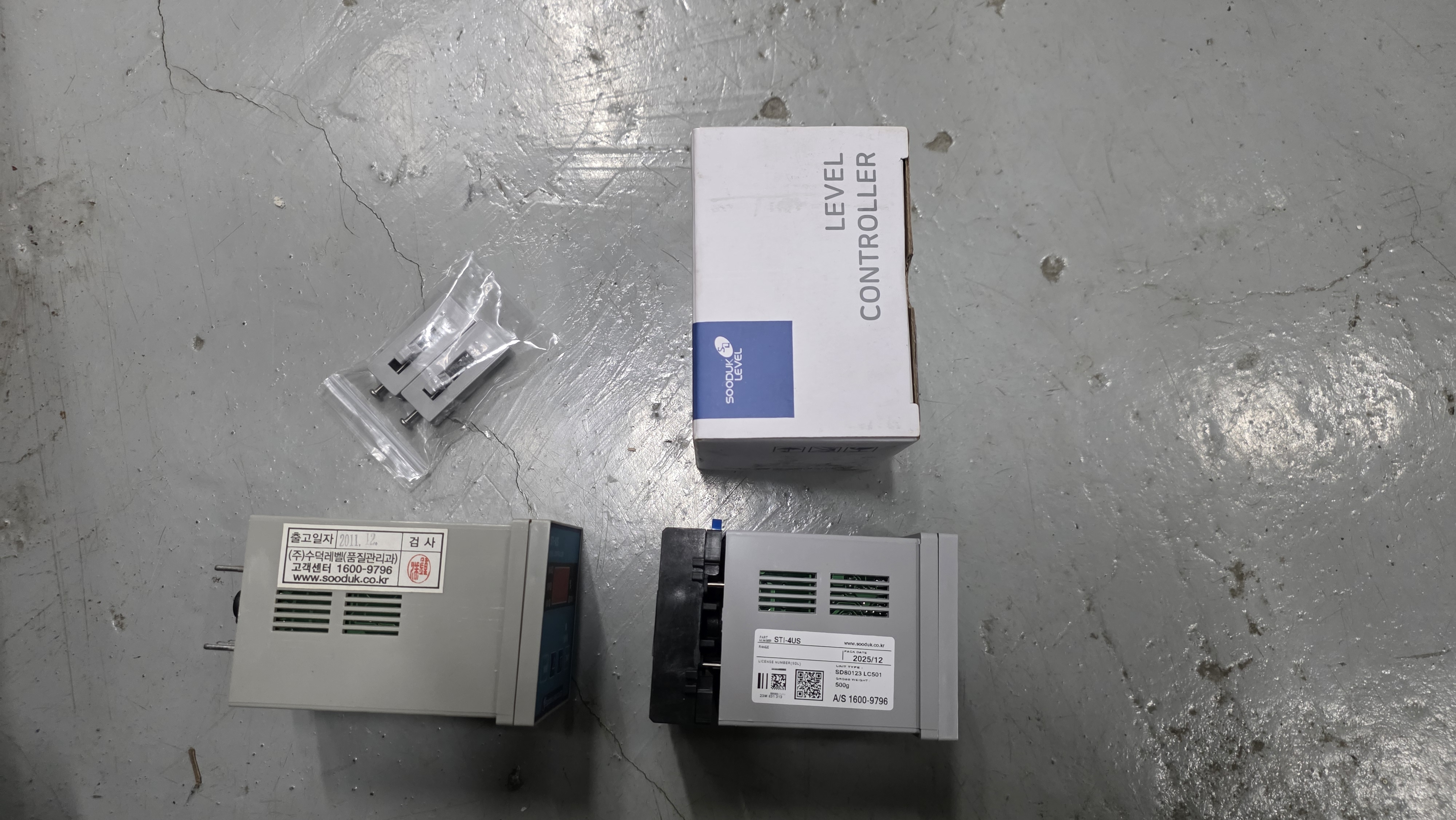

저수조 레벨컨트롤러입니다

수덕레벨 STI-4US입니다

START에 램프가 점등되었습니다

이경우 정수위밸브의 솔레노이드밸브에 전원이 인가되어야 정상입니다

솔레노이드밸브가 달려있는 정수위밸브는 솔레노이드밸브에 전원이 인가되면 무조건 열려야하는데

어떤이유에서 정수위밸브가 열리지 않습니다

단자대에서 솔레노이드 단자접점을 강제로 붙여봅니다

바로 정수위밸브가 열리고 시수가투입됩니다

이경우 저수조 수위를 조정하는 레벨콘트롤러의 스타트 릴레이 접점이 고장났다고 판단할수있습니다

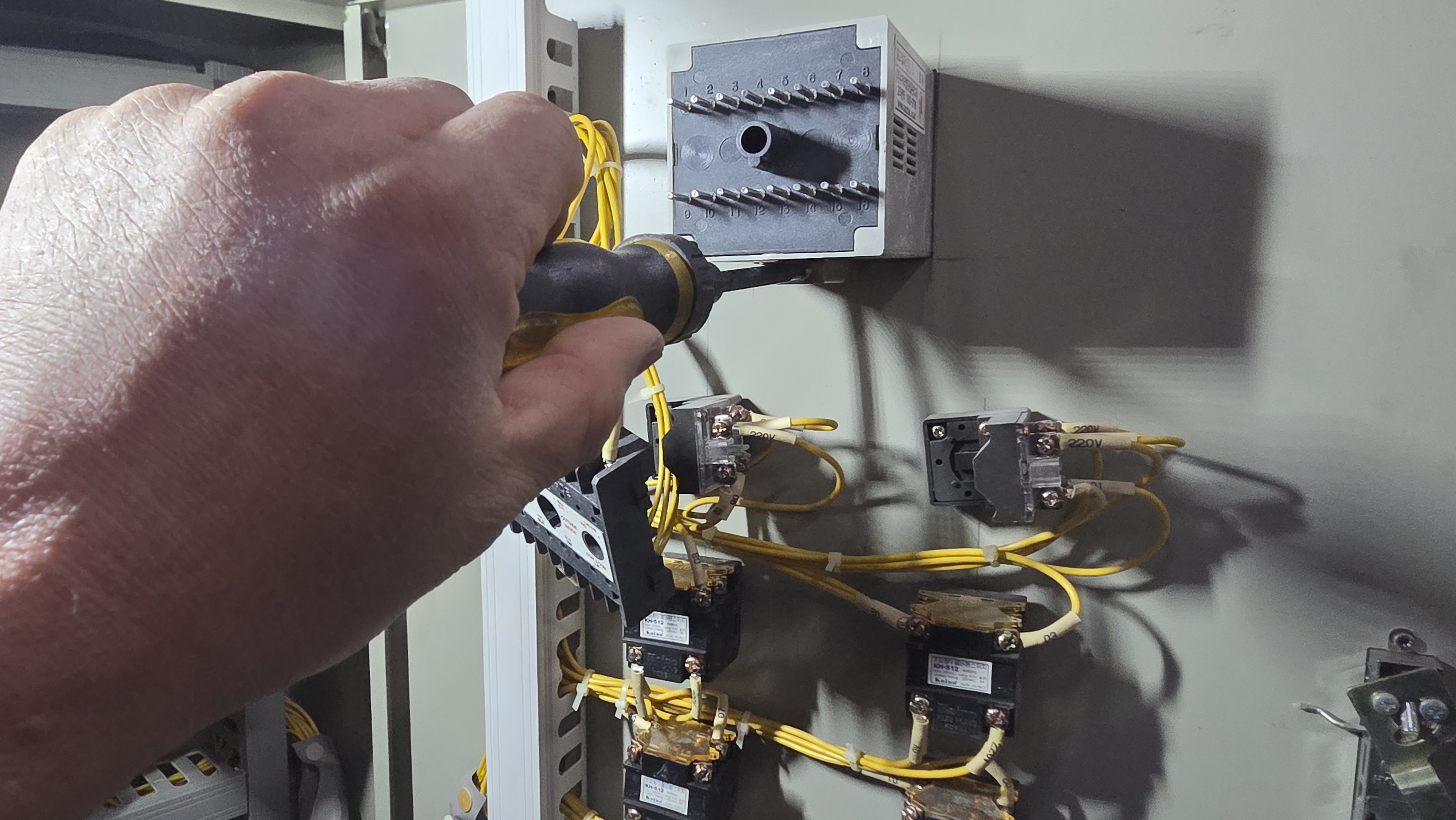

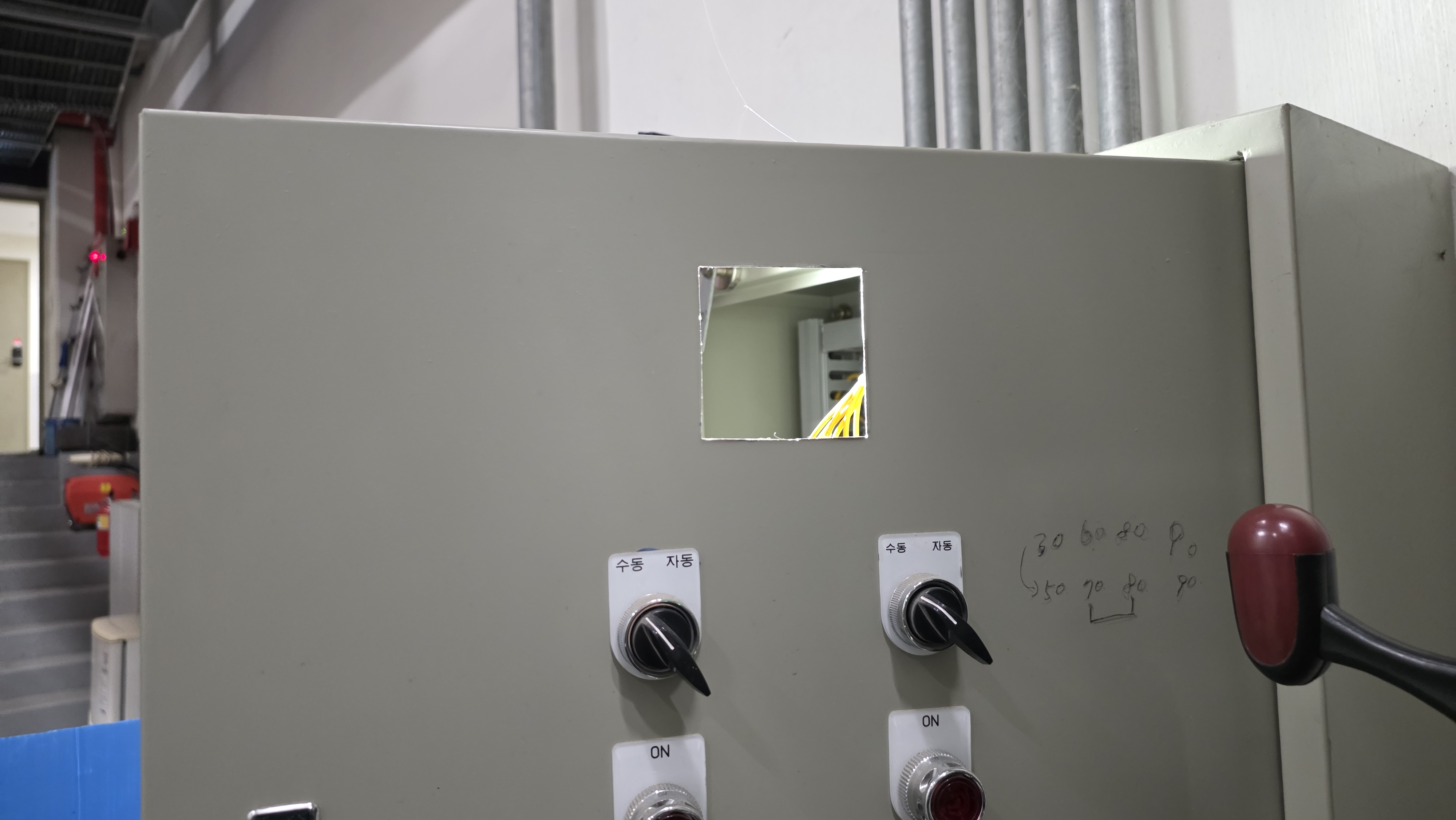

STI-4US 판넬외함에서 분리중

레벨콘트롤러 분리



항상 예비품이 준비되어있어 바로 교체가 가능합니다

교체완료

레벨콘트롤러의 수위를 조정하자 정상적으로 정수위밸브가 열리고 지정한 정지점에서 정확하게 정지되네요

후렌지 부분 누수확인후 보온
