오피스텔 저수조 수위센서 헌팅으로 간헐적 고수위 저수위경보 발생으로 레벨센서 레벨콘트롤러 교체

서울특별시 강서구에 있는 모 오피스텔 건물입니다

작년에 기계실 차압유량밸브 수리로 인연을 맺은곳으로

감압밸브 정수위밸브등 계속 인연을 맺고 있는곳입니다

한번에 인연이 이렇게 소중합니다

그 바닥엔 기술력고 믿음 신뢰가 있어야 인연은 계속될수있다고 생각합니다

항상 최고라고 생각하기보단 항상 최선을 다해야한다고 생각 이업에 종사하고 이어지고 있습니다^^

​

오피스텔 정수위밸브교체후 시운전시 오피스텔 저수조 레벨콘트롤러의 수위%가 왔다 갔다 (헌팅현상) 합니다

이경우 정해지 수위에서 멈추거나 정해진 수위에서 스타트는 하지만

헌팅(수위%)현상으로 인한 실질적인 저수조의 수위는 정확하게 정지수위와 공급수위가 안맞습니다

센서와 컨트롤러는 정확합니다

어떤 신호가 들어왔기때문에 동작하기때문입니다

하지만 레벨콘트롤러에 들어오는 센서의 신호가 일정하지 못해

다시말해서 30에 공급이면 30에 레벨콘트롤러에서 정수위밸브로 전원을 인가 합니다

그리고 정지가 50이라면 50%에서 솔레노이드밸브의 전원이 차단됩니다

그후 정상적인 작동이라면 정수위밸브는 5~15초 늦어도 30초안에 닫히게 됩니다 (정수위밸브 정상작동 체크)

하지만 위에서 언급한것처럼 레벨센서가 헌팅할경우 30초에 스타트 해서 30 31 32 33 34 35~45 46 47 48 49 50이렇게 순차적으로 저수조 수위가 상승하고 50%에 정지 해야정상입니다

일반적으로 저수조에 많이 사용하는 기어식레벨센서 또는 후론트 타입 레벨센서 경우 기어식레벨센서는 내부에 기어와 포텐셔미터(가변저항) 컨버터(전기에너지나 전기신호를 바꾸는 장치 변환장치)가 존재하면 수위에 따라

정확히 변환시켜서 레벨콘트롤러로 보내주지만 오랜사용또는 어떤이유에서 전자제품이다 보니 내부 손상으로 오류때문에 위에서 정상적인 숫자 가 30에서 시작 31 32이런식으로 50까지 올라가야할숫자가 순식간에 31 32이런식 한단계올라가던 숫자가 순간 2~30이 올라갔다 내려온경우 저수조 수위와 상관없이 50이상올라갔기때문에 정수위밸브솔레노이드밸브로 보내주던 전기신호가 차단되고 고수위설정수위 %까지도 올라갈경우 순간 고수위 알람이 울릴수도있습니다

이때 관리자분은 어떤이유에서 고수위경보가울려 저수조 물넘침이 발생했나 확인하는데 저수조 수위는 평상시 수위 범위 있는경우입니다

반대로 나타날경우는 저수위 알람 발생이 있을수있습니다

50에 정지된 수위가 49 48 47 46이렇게 한단계 한단계 내려가야하는데 순간적으로 2~30이 헌팅하면서 정수위밸브솔레노이드밸브에 전원이 인가되는경우입니다 심할경우 저수위알람이 발생할수도있습니다

가장 정확히 알수있는 방법은 정수위밸브 공급위치에서 레벨콘트롤러를 봤을때 %가 일률적으로 올라가고 내려가야하는데 공급시 숫자가 출렁거릴경우 레벨센서 레벨콘트롤러이상이라 할수있습니다

​

아래 작업은 위같은 레벨센서 헌팅으로

투라인레벨 저항타입레벨센서에서 첨단오트콘스 4~20mA 전류방식 레벨센서로 교체작업입니다

4~20mA 전류타입으로 교체하는 이유는 대부분 공통으로 4~20mA 전류방식을 사용하기때문에 서로 호환이됩니다

다시말해서 회사가 틀리더라도 레벨센서와 레벨콘트러가 호환되기때문에 추후 문제시에도 선택에 폭이 넓어지기때문입니다

​

저항타입에서 전류타입으로 바꾸기때문에 기어식레벨센서와 레벨콘트롤러 지시계까지 교체 합니다

첨단오트콘스 LTG-500-2" 기어식레벨센서와 AUTCONS201 레벨콘트롤러 지시계 를 준비했습니다

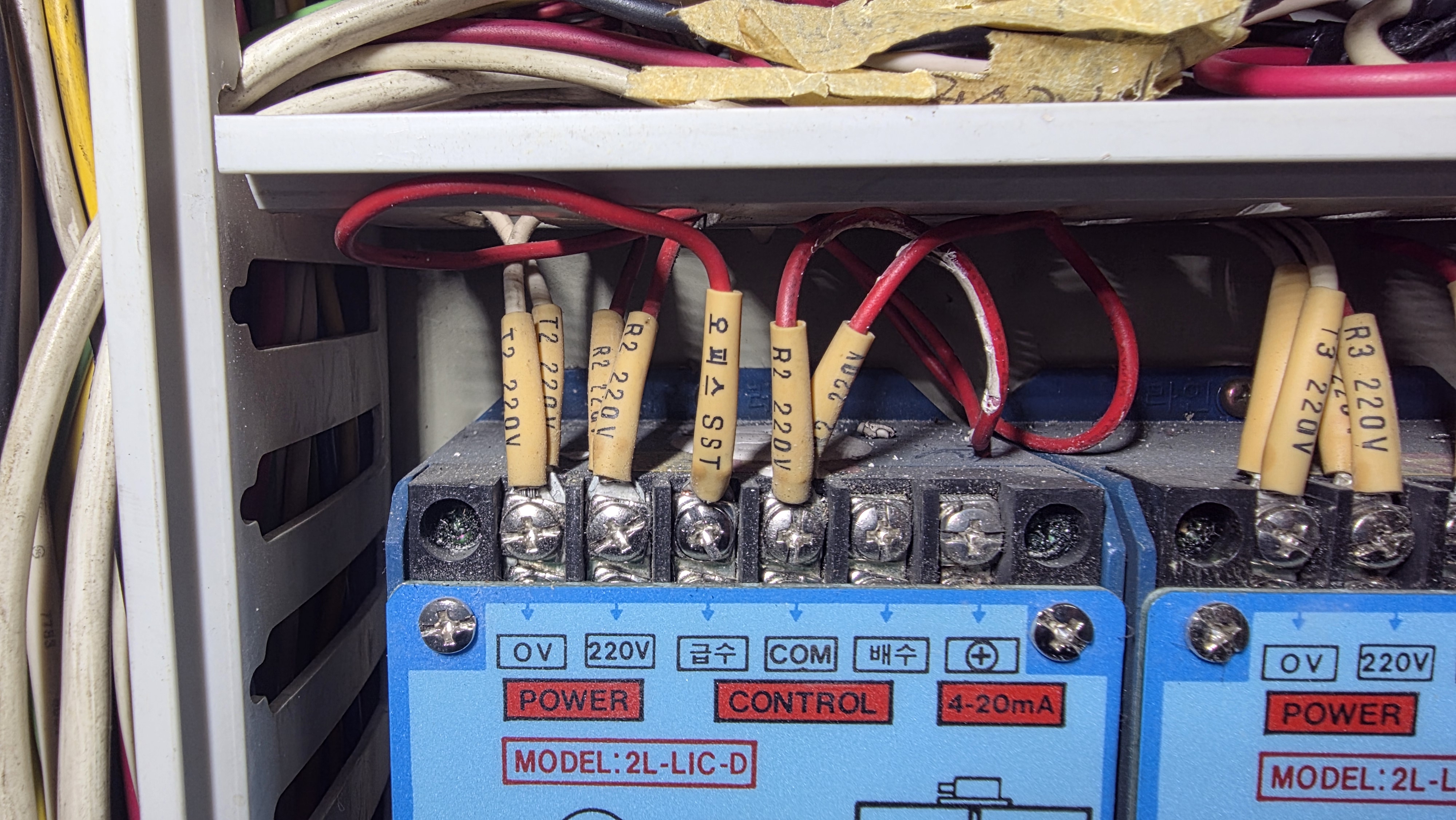

기존 저항타입 투라인레벨 2L-LIC-D 레벨콘트롤러

COM과 오피스 급수로 연결되어있는걸보니

오피스텔 저수조 레벨콘트롤러 인것 같습니다

저항타입 레벨 인디게이터(지시계) 입니다 저수조 수위 에 따른 저항값을 0~100%로 나타내줍니다

첨단오트콘스 AUTCONS201 레벨콘트롤러 단자대 결선

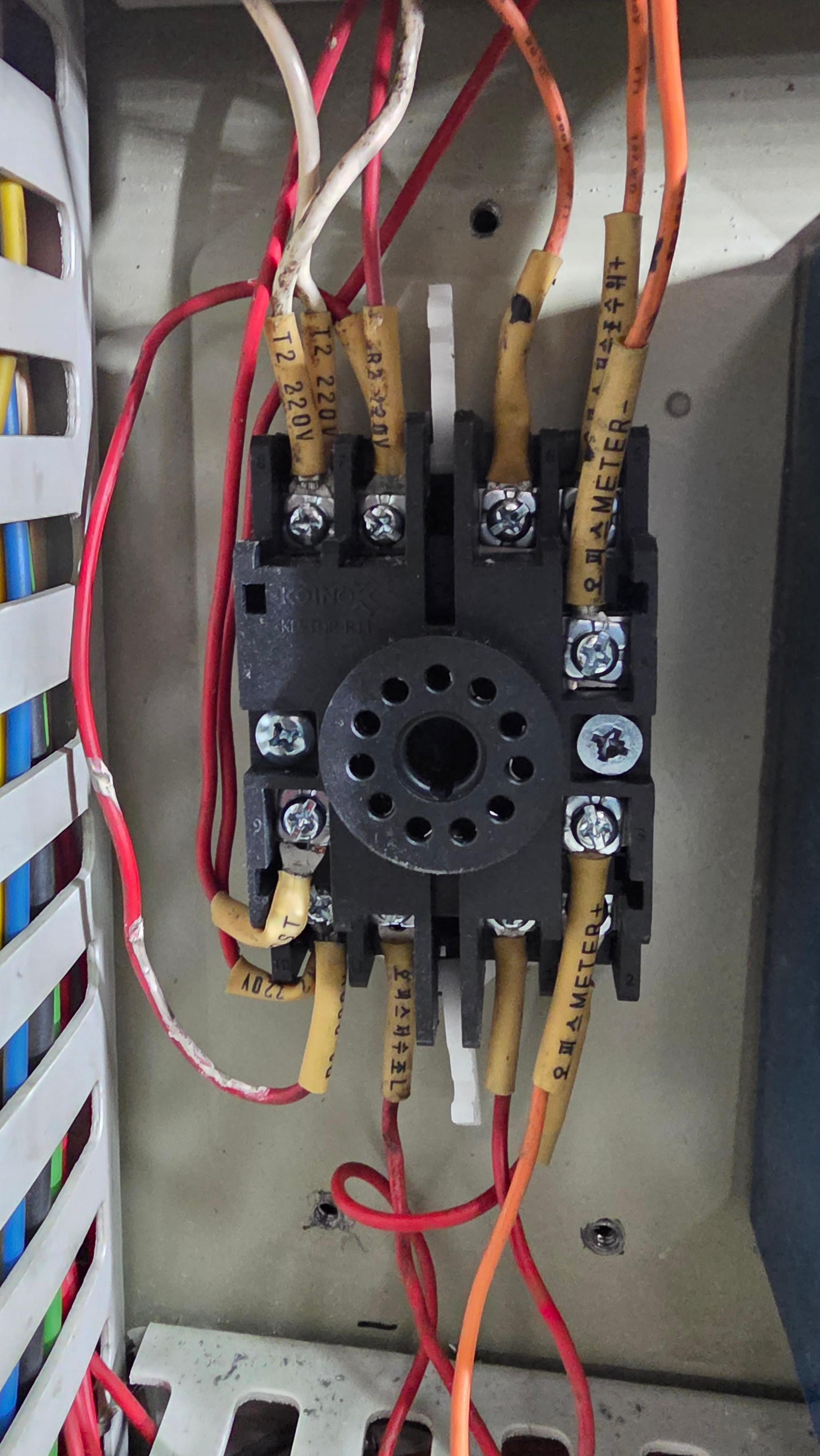

추후 레벨콘트롤러 이상시 간단하게 사용자가 레벨콘트롤러 구매후 손쉽게 교체가능 11핀 표준소켓 사용

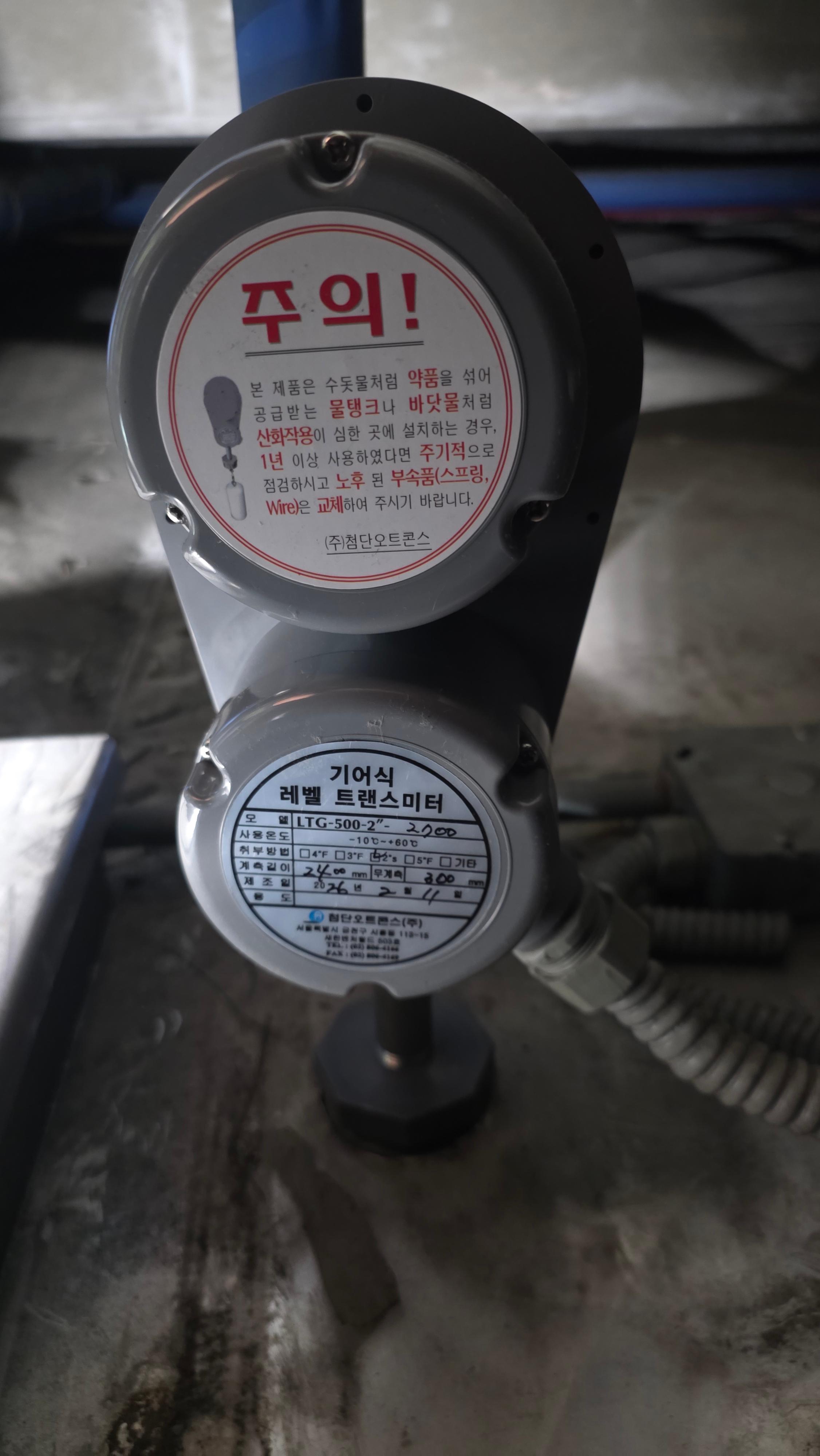

오피스텔 저수조 상부에 투라인레벨 저항타입 기어식레벨센서 2L-GS

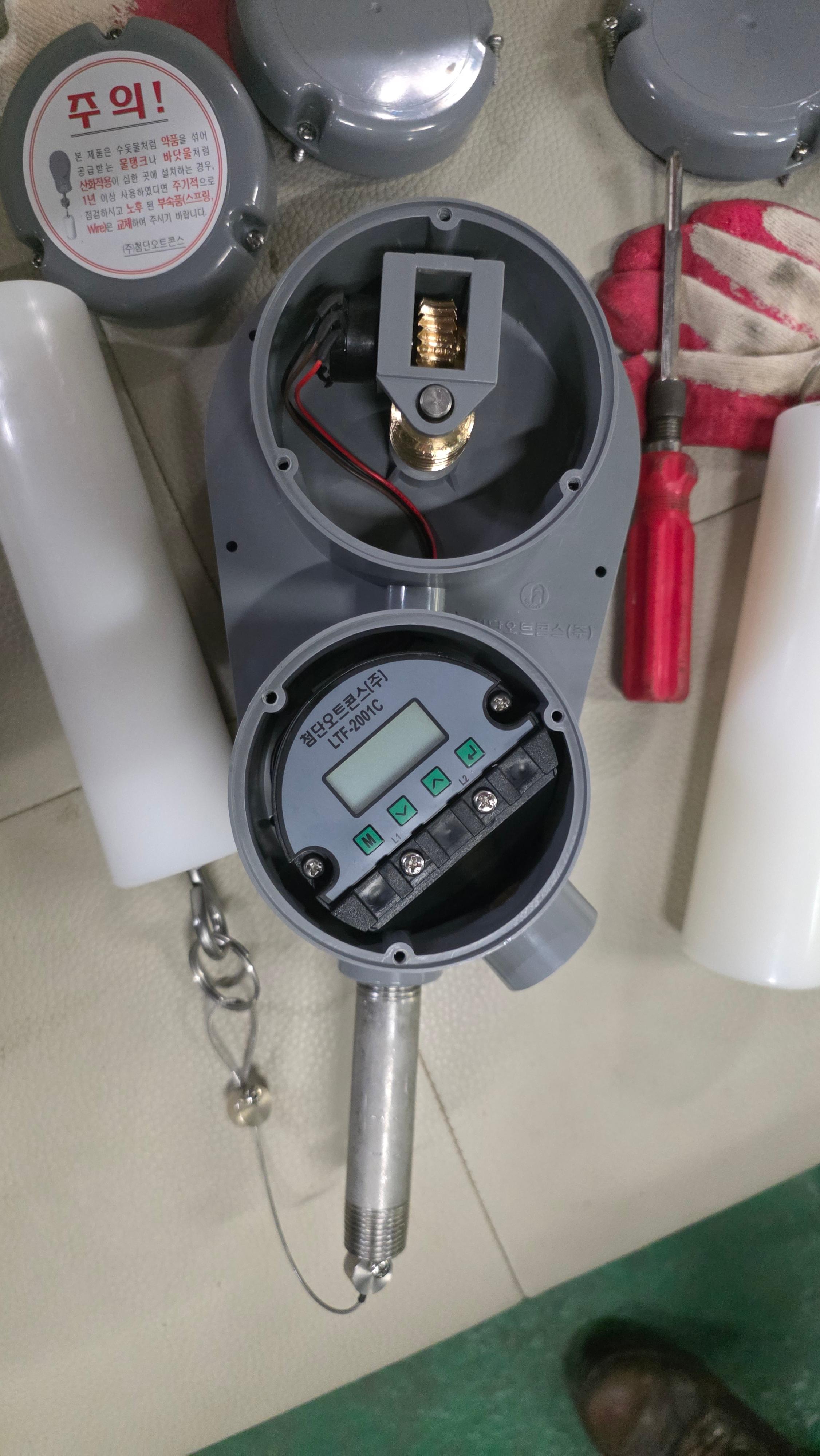

투라인레벨 2L-GS 기어식레벨센서 내부 와이어에 따라 움직이는 프라스틱 기어와 포덴셔메터가 보임

첨단오트콘스 LTG-500-2" 기어식레벨트랜스미터

웜&웜휠방식으로 내구성이 높은 고가 황동 웜&웜휠방식 채택

저희 대승엔지니어링에서는 고가의 LTF-2001C 디지털컨버터 사용 하지만

일반컨버터 가격에 공급해드립니다

저수조 높이에 따른 실측후 현장제작후 설치

총 길이 2700에 불감대 300 실 계측길이 2400 명판에 표시

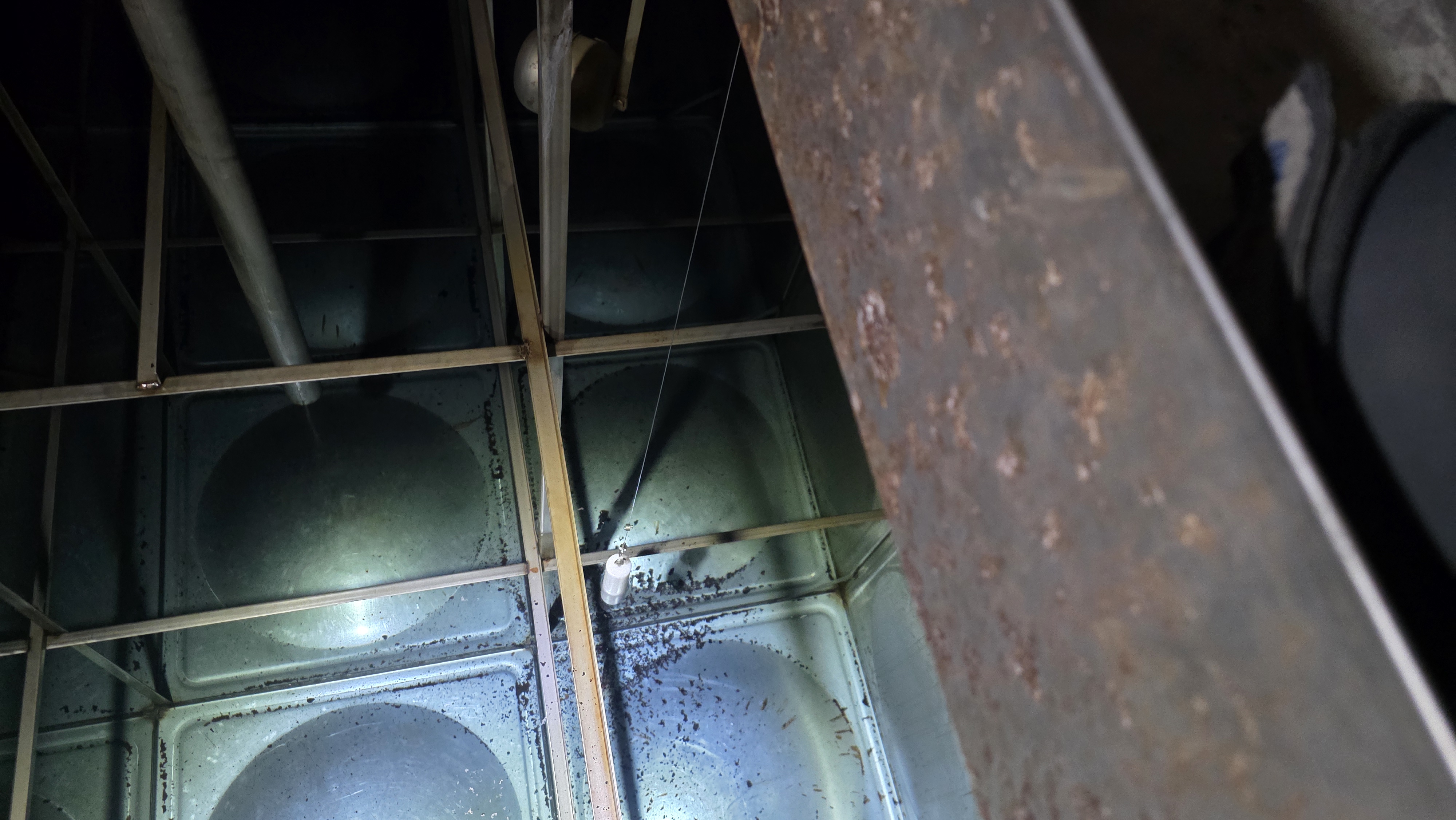

저수조 점검구를 열어 추와 와이어가 제대로 설치되어있는지 체크

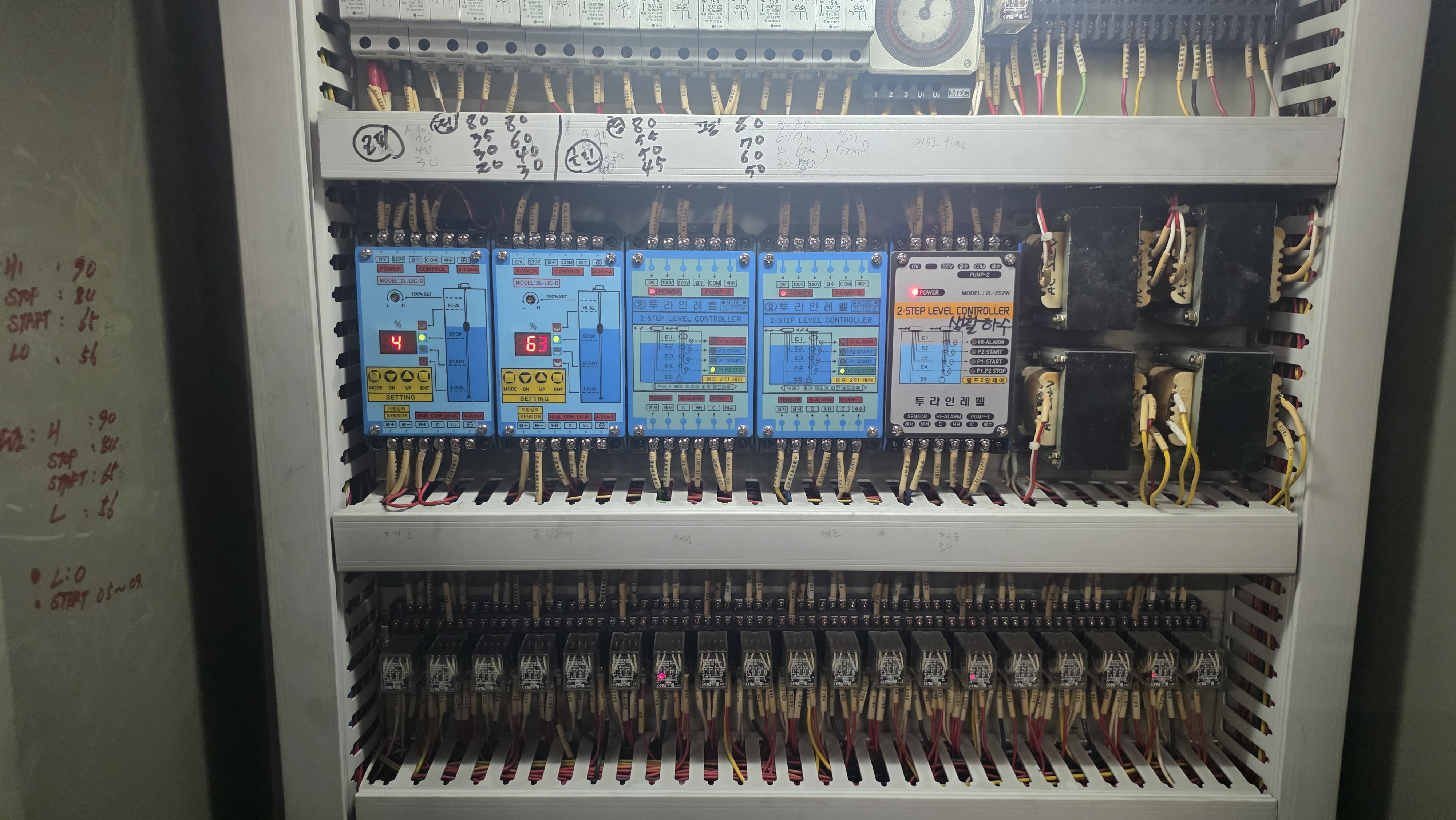

첨단오트콘스 AUTCON201 레벨콘트롤러

정확히 수위가 표시됨 현제 ON램프 점등 정수위밸브 솔레노이드밸브로 전원이 인가되고 정수위밸브가 자동으로 열려 저수조에 시수가 공급됨

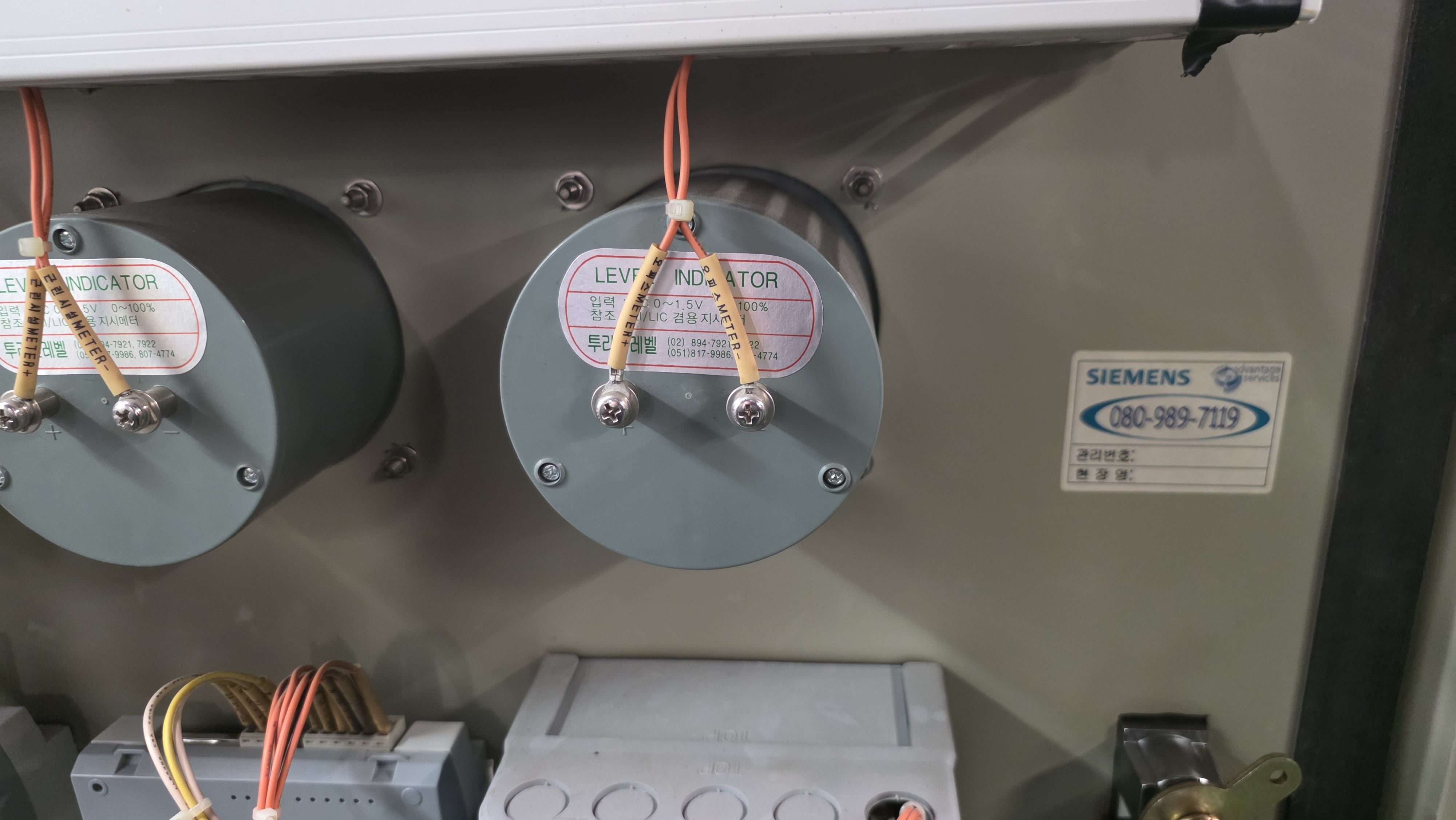

인디게이트(지시계)도 저항타입에서 4~20mA 전류방식 지시계로 교체 DDC판넬 외부에서도 저수조 수위를 알수있음

교체 한 부품 지시계 레벨콘트롤러 기어식레벨센서
