인천광역시에 있는 모 병원 냉온수순환펌프 입니다
오랜사용으로 소음과진동이 발생하여 현제 정지상태이며 예비펌프도 소음이 발생하여 빠른 조치를 원하셨습니다
ILP150-315 30KW(40A마력)효성에바라 인라인펌프입니다
ILP 효성인라인펌프 모델
150 인라인펌프 흡입구 토출구 구경
315 임페라 직경
POWER 30KW 마력으로 환산시 40마력 SPEED 1750rpm 4극수 회전수
2008년12월제조일자 이네요
그만큼 오랜사용으로 판단됩니다
펌프 명판
모터 명판

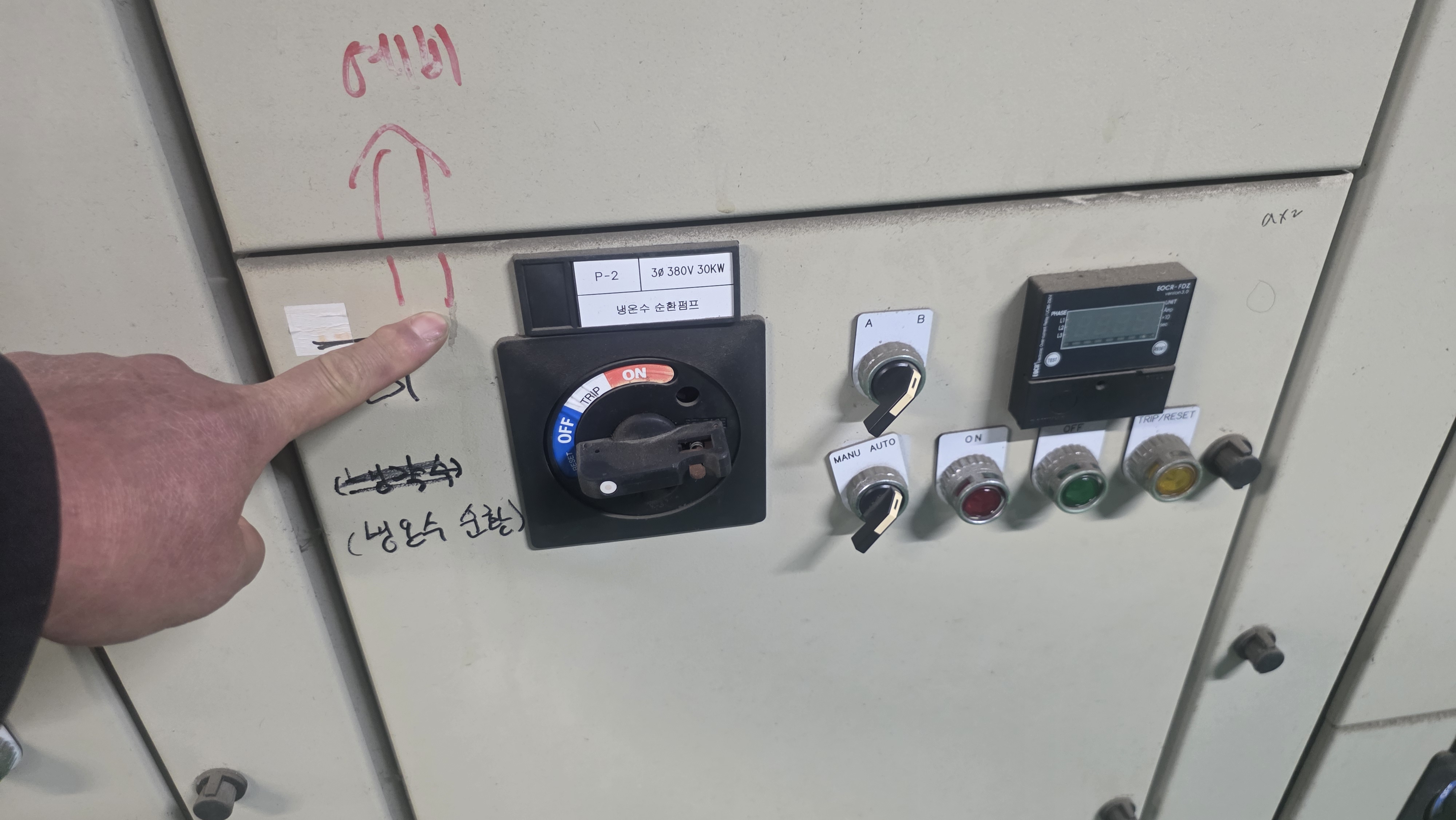

관리자분으로 부터 해당 인라인펌프 MCCB판넬을 확인하고 MCCB를 OFF시켜놓습니다

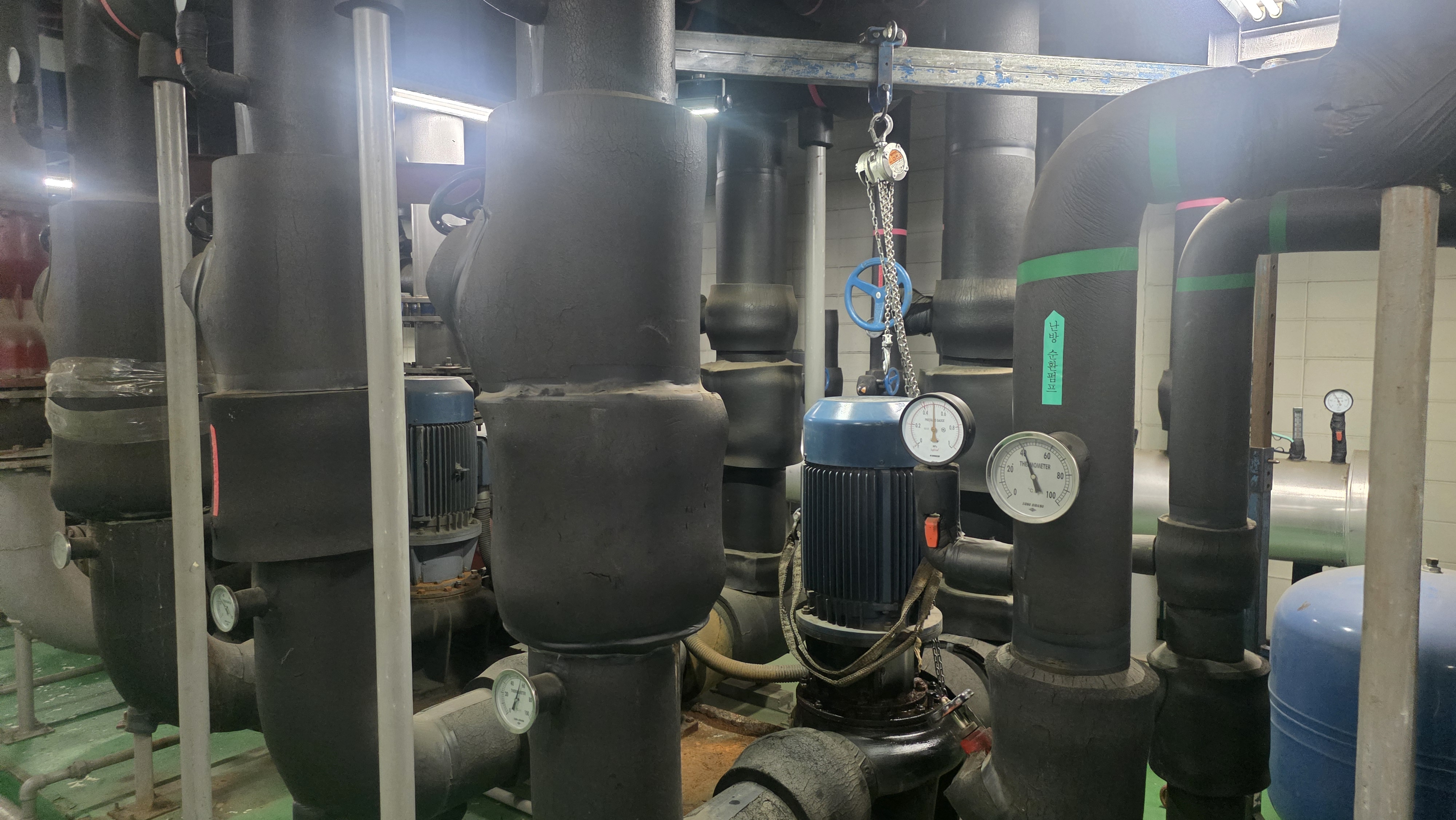

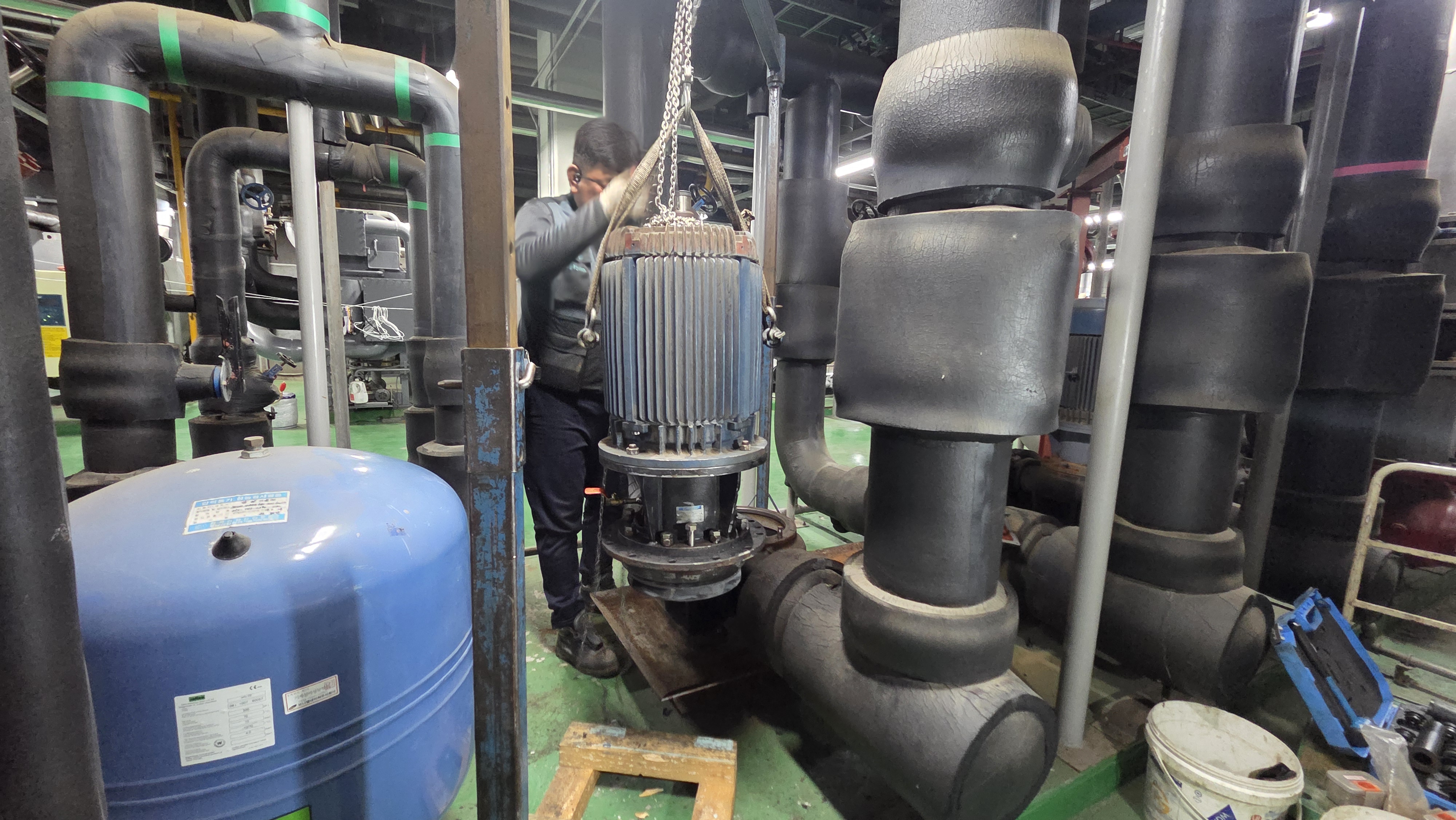

배관에서 냉온수펌프 탈착을 위해 휴대용크레인 설치

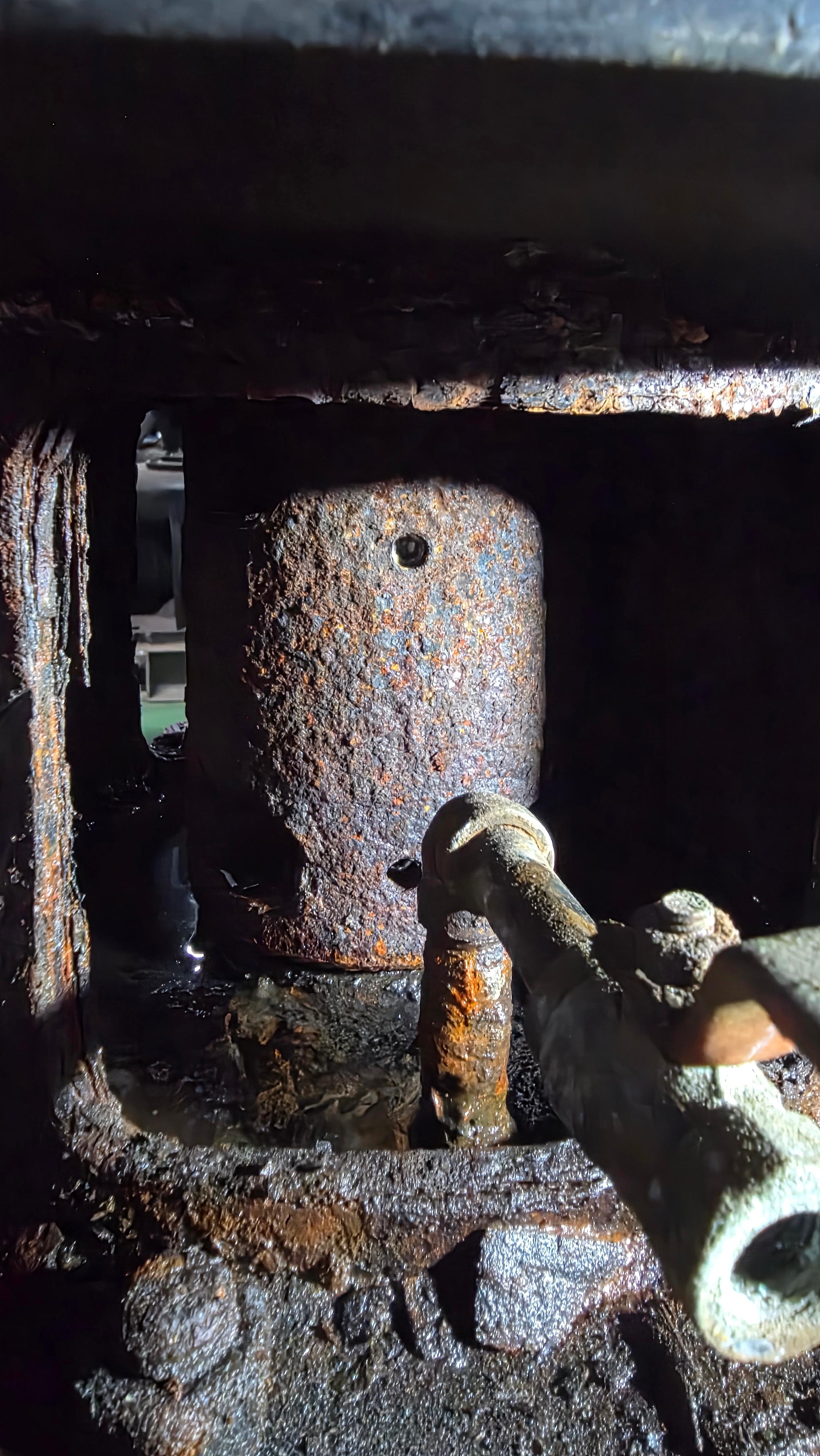

생각보다 부식이 너무 심합니다

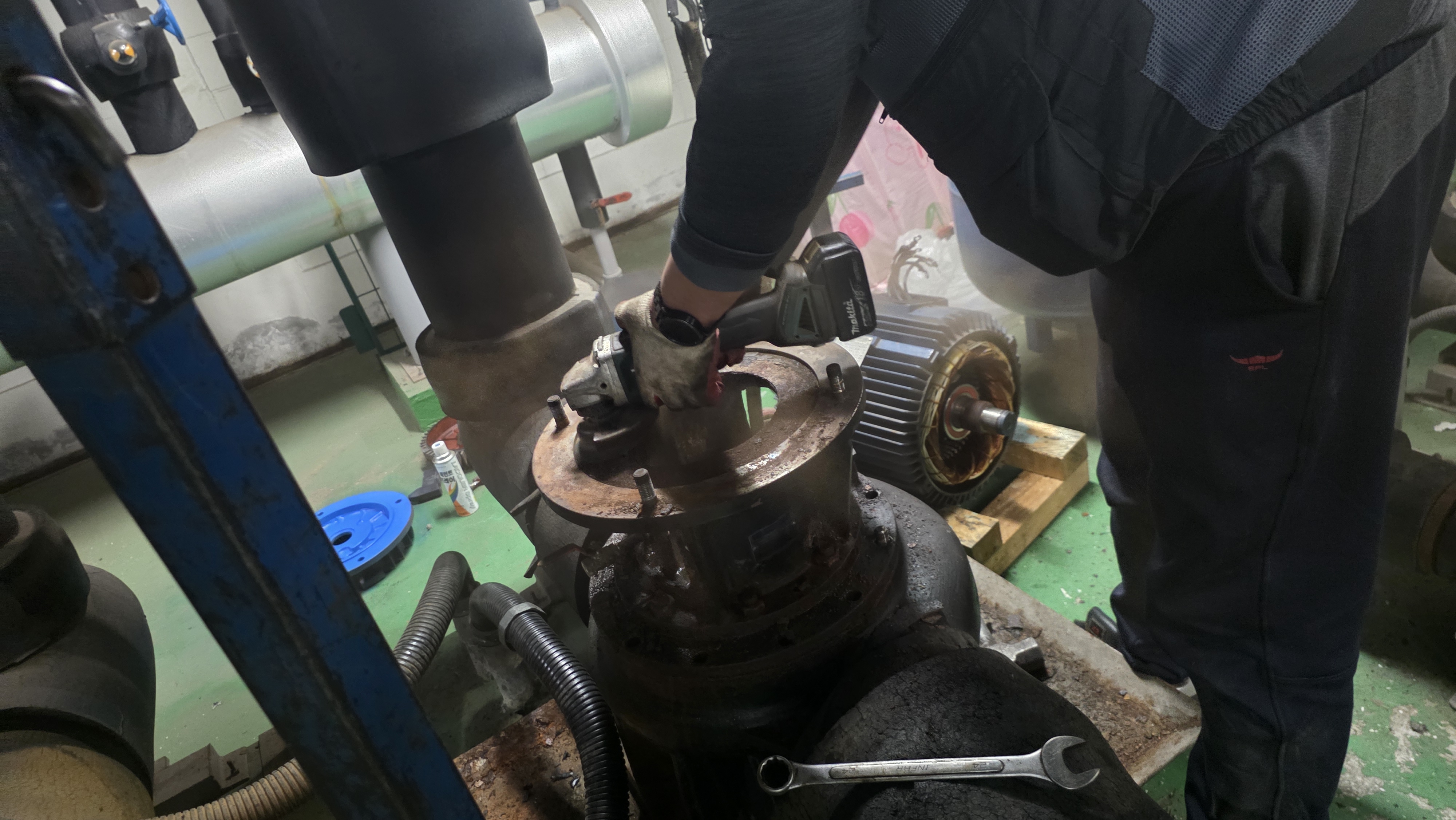

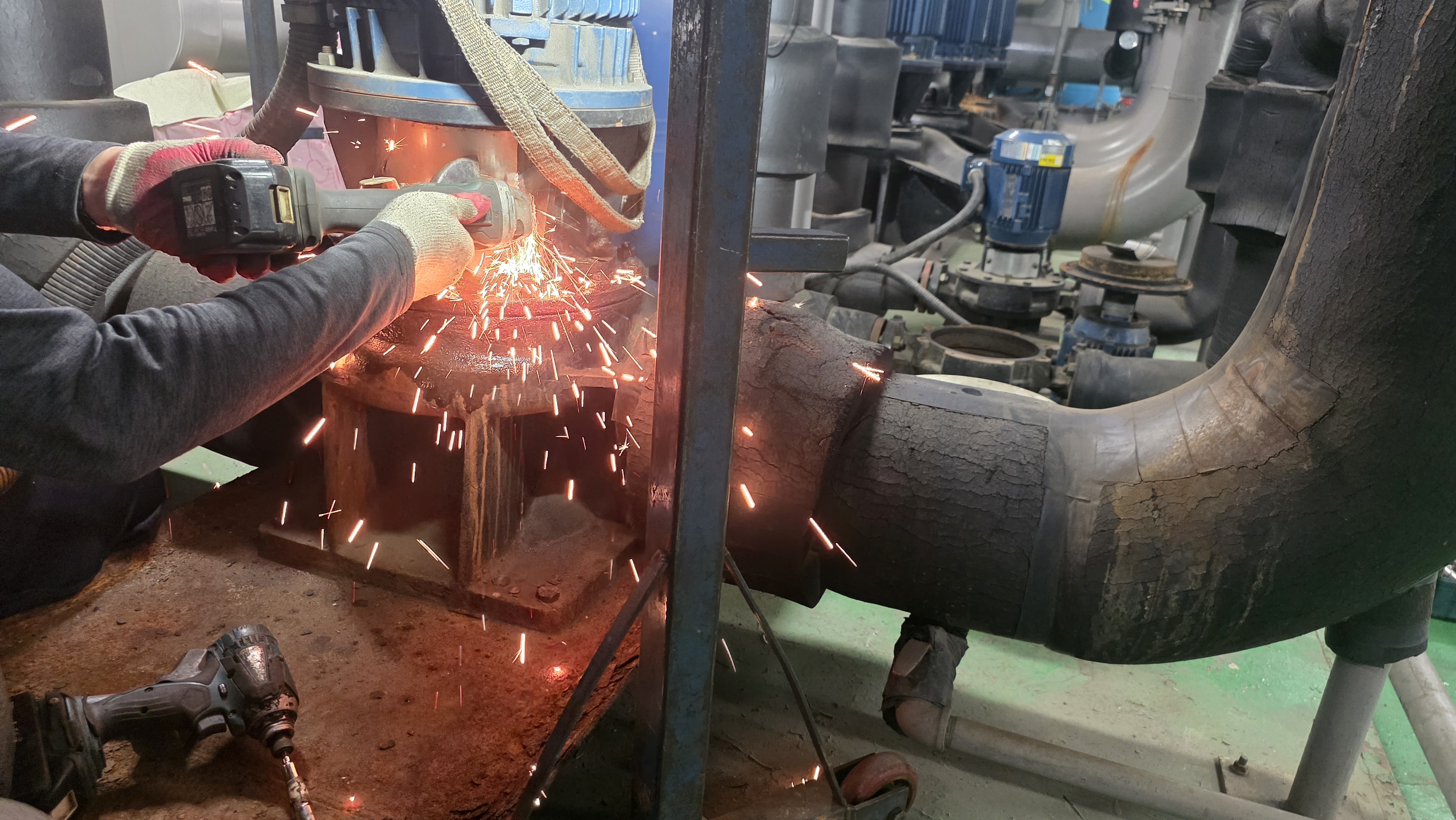

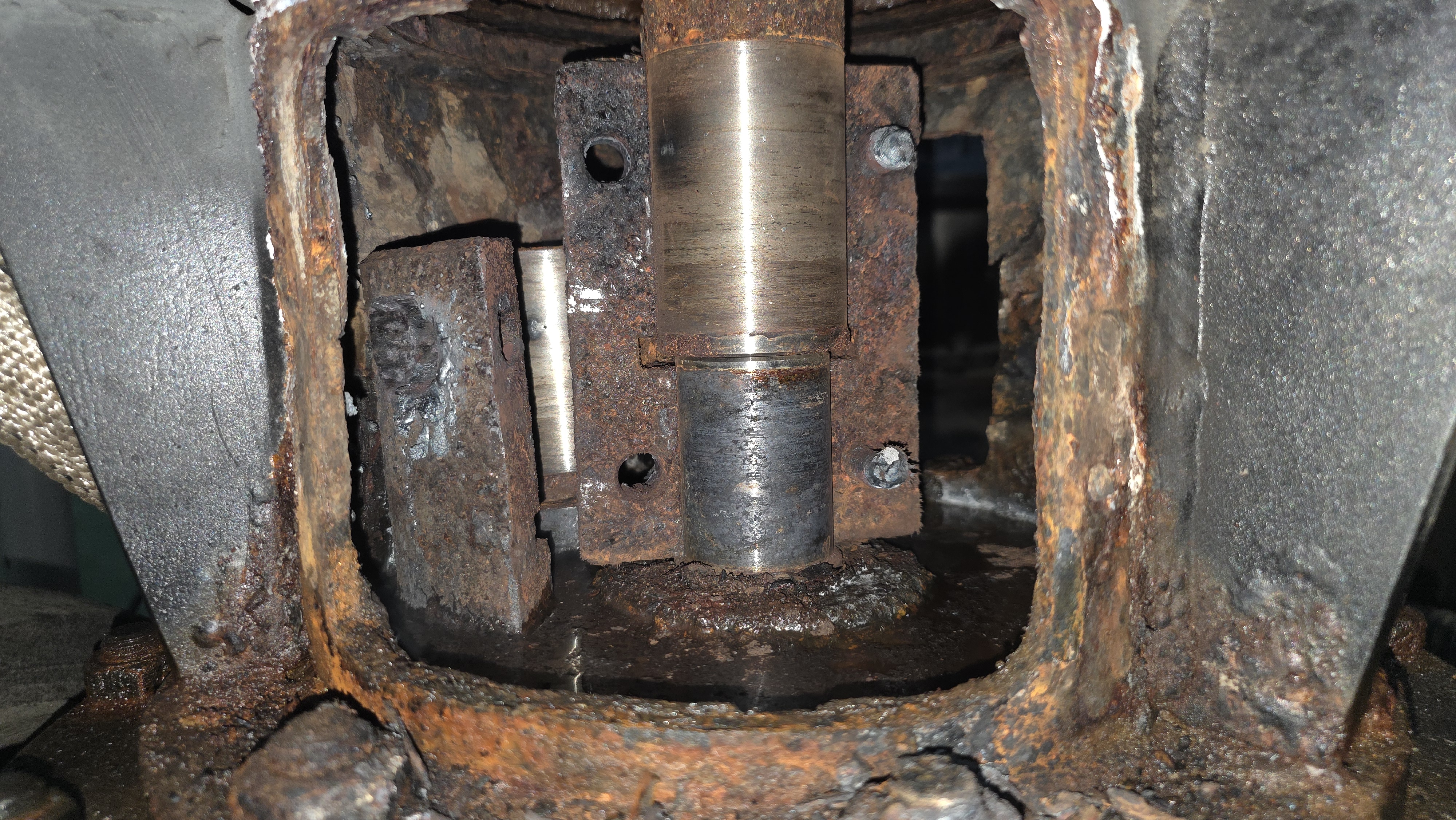

커플링카바부터 부식으로 풀리지가 않습니다 절단

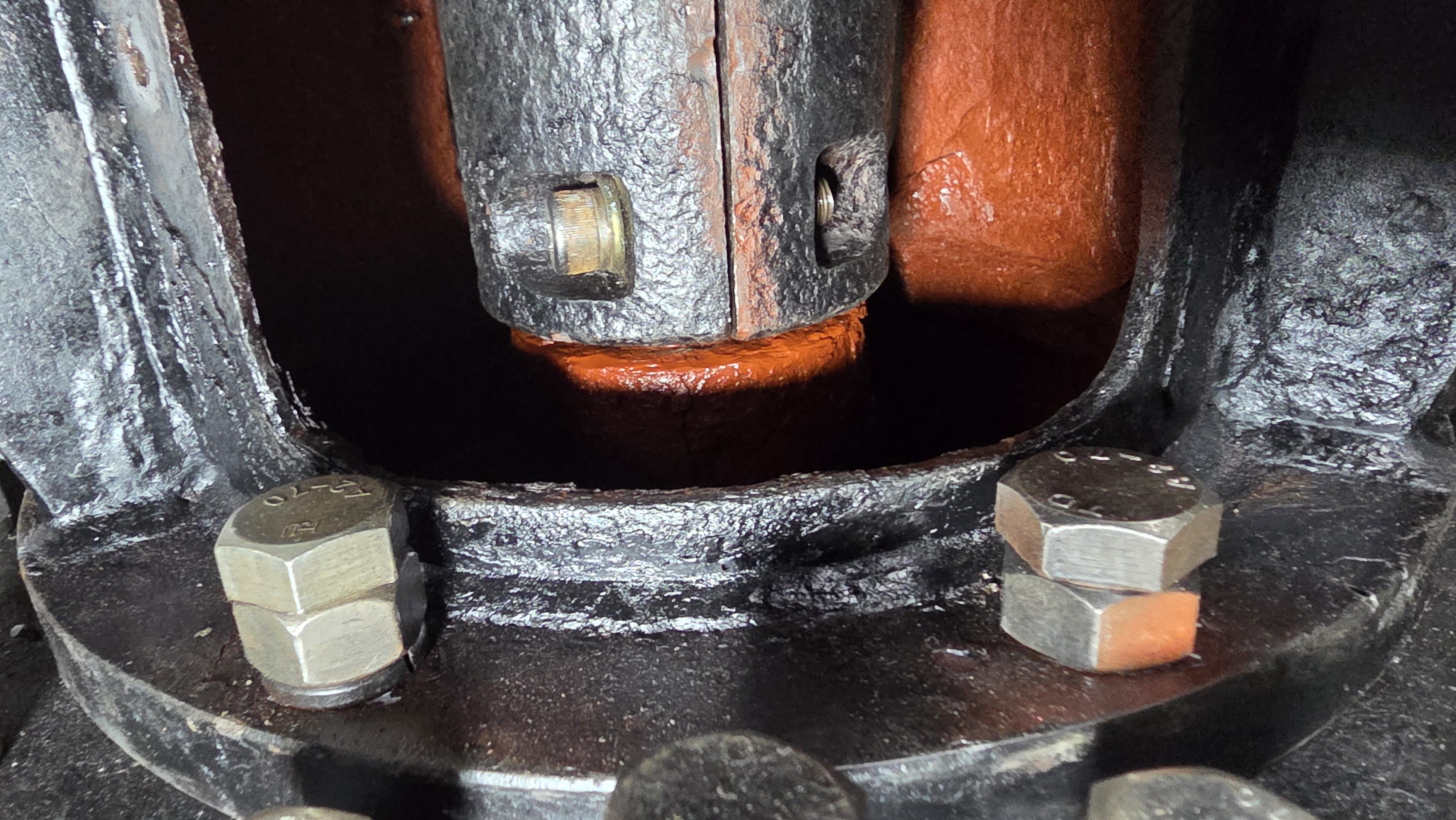

메카니칼씰 손상으로도 판단됩니다 커플링과 펌프 백케이싱도 부식이 상닫합니다
예상치 못했지만 대행히 대형병원이라 산소가 비치되어있어 산소로 커플링고정볼트를 절단합니다
정말 만만치 않은작업입니다
이럴땐 무조건 반출을 해서 살려내야합니다

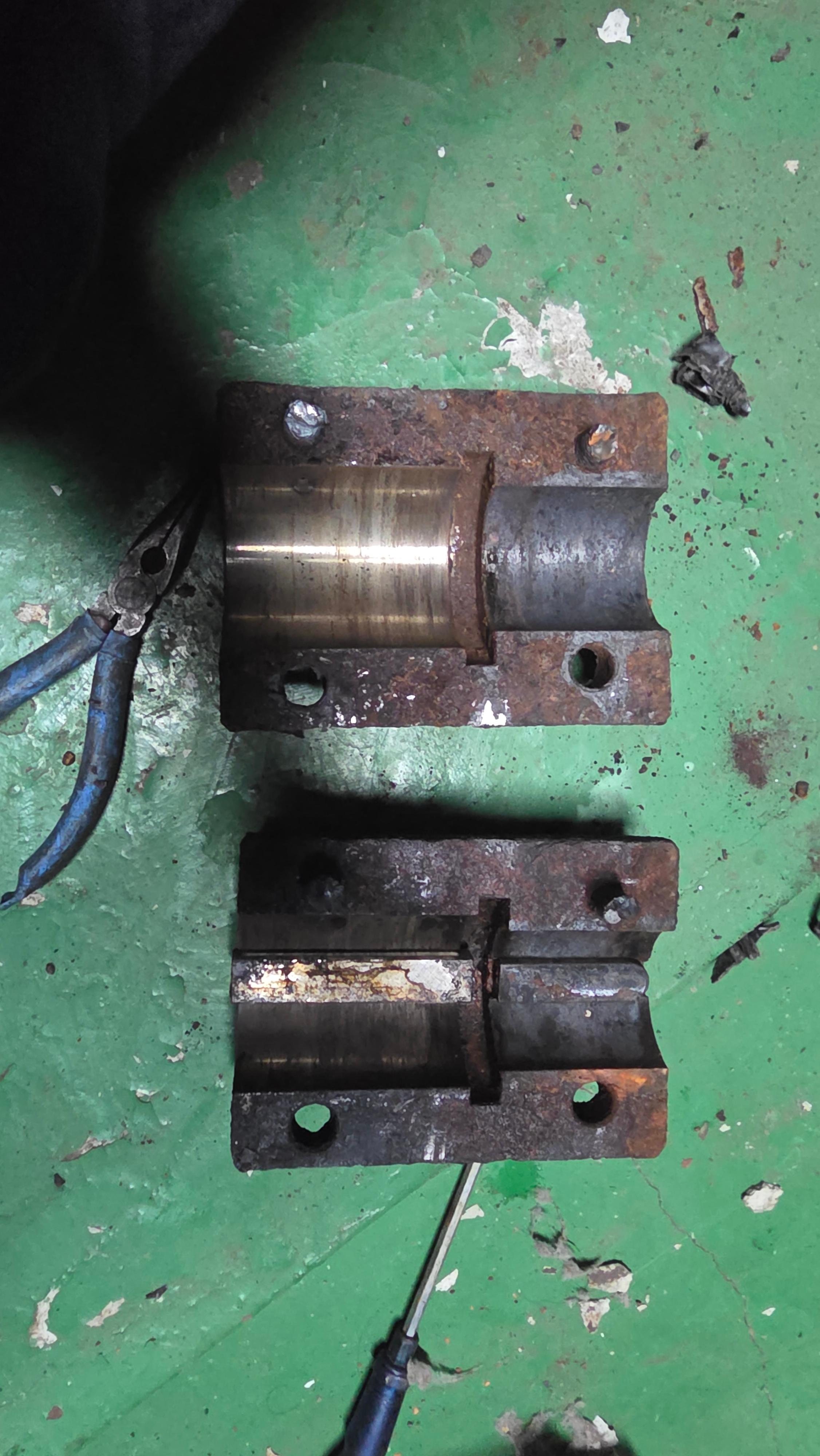

모터와 펌프 백케이싱 부라켓도 부식이 상당합니다
그나마 다행히 커플링이 산소로 절단 분리되었습니다
반출후 이것저것 방법을 살려내야합니다
일차적인 관문은 벗어났으니 모터를 분해 합니다
조립된상태에서는 돌아갔는데 반부하측 베어링 브라켓을 분리하자 베어링이 꼼짝을 안합니다
어찌보면 다행입니다 원인을 발견했으니 조림된상태에선 임페라등 무게가 실리다 보니 손으로 돌렸을땐 이상없이 회전하지만 막상 분해후 베어링상태를 진단해보면 예상밖에 완전이 고착된경우가 있습니다
때문에 점검은 소리 진동 발생시 올분해하는방법이 가장정확합니다

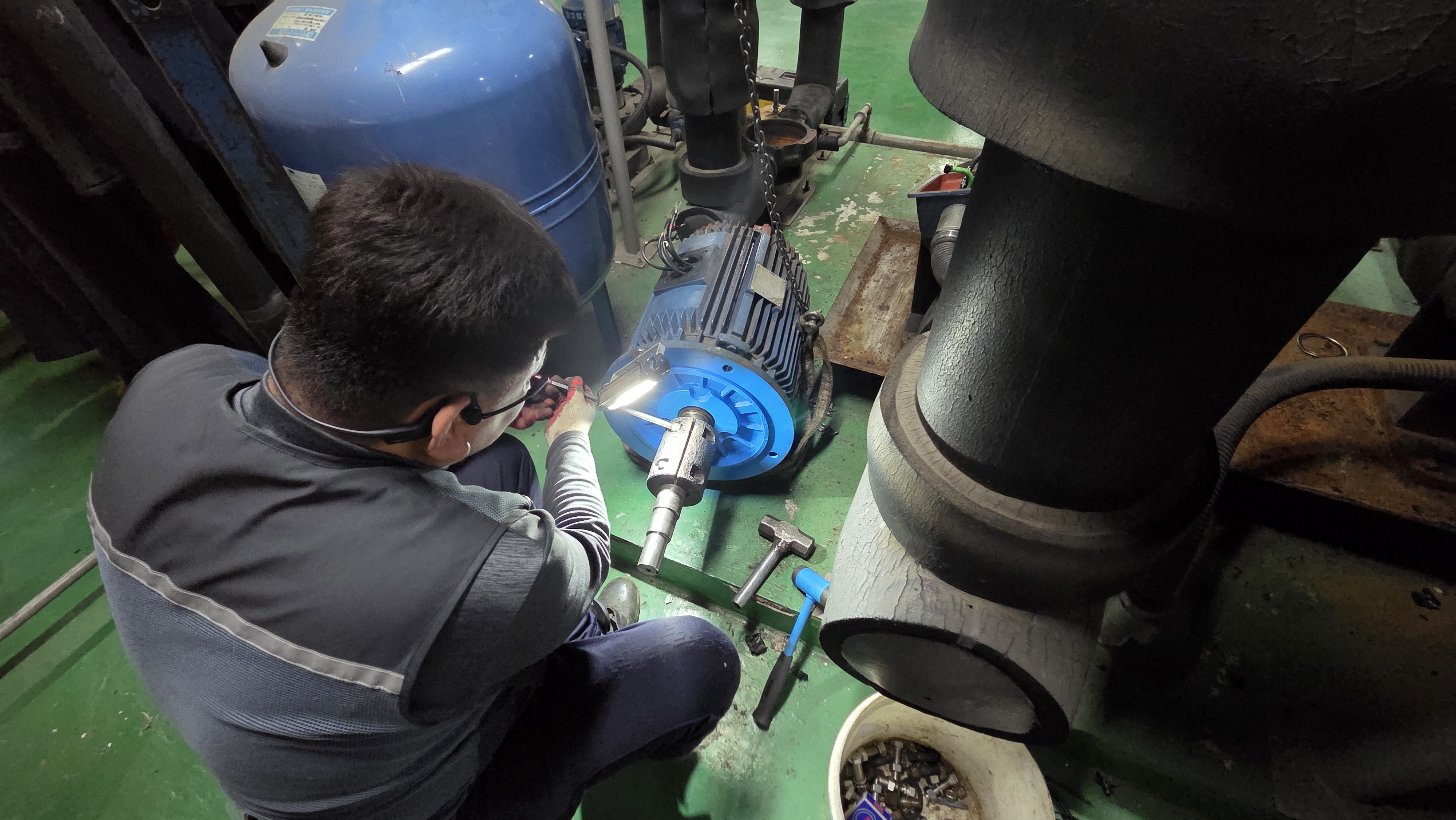

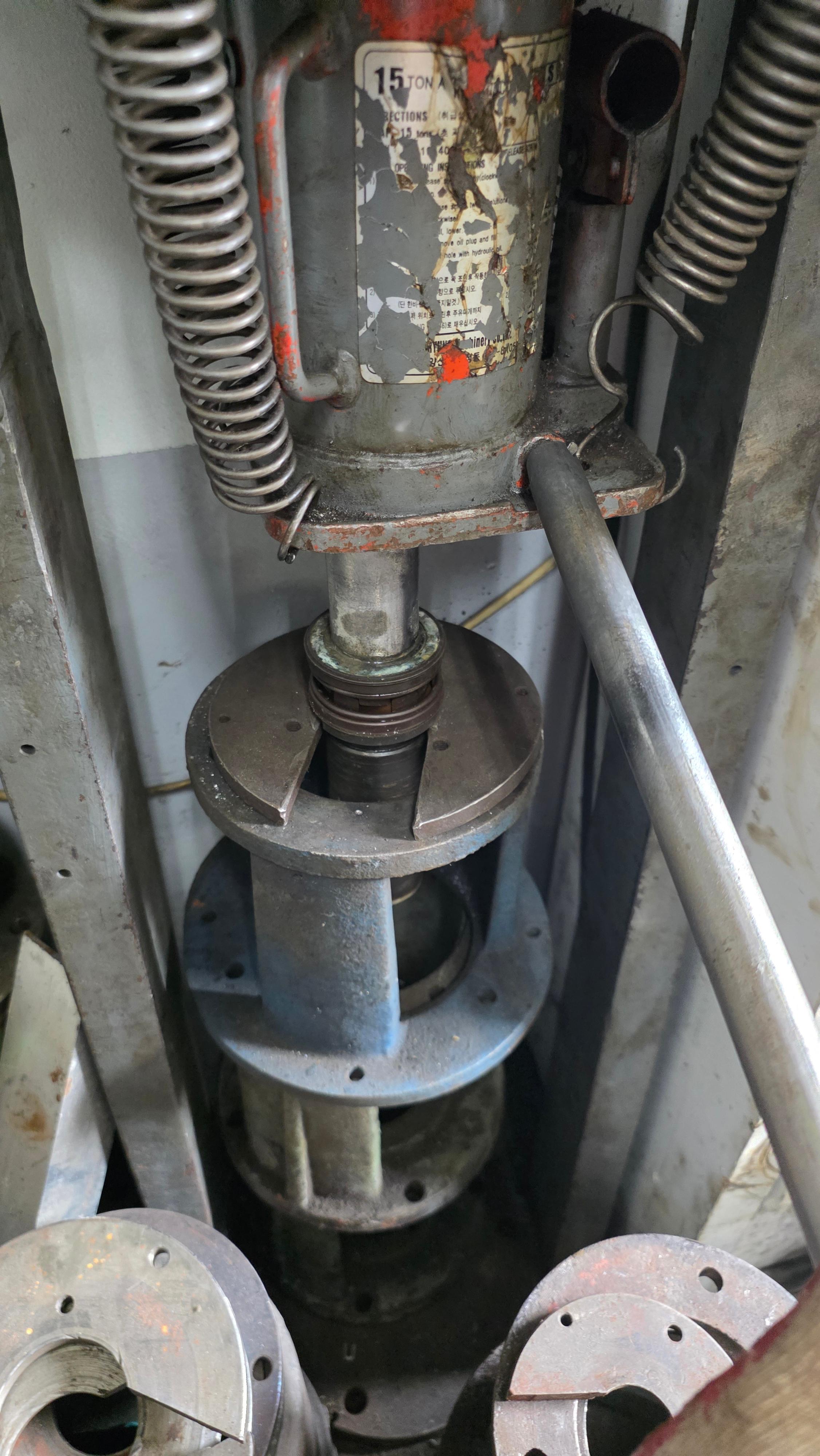

기어풀러를 이용해서 반부하측베어링을 분리합니다
베어링교체시 베어링유도가열기를 사용해서 충격없이 베어링교체를 진행합니다

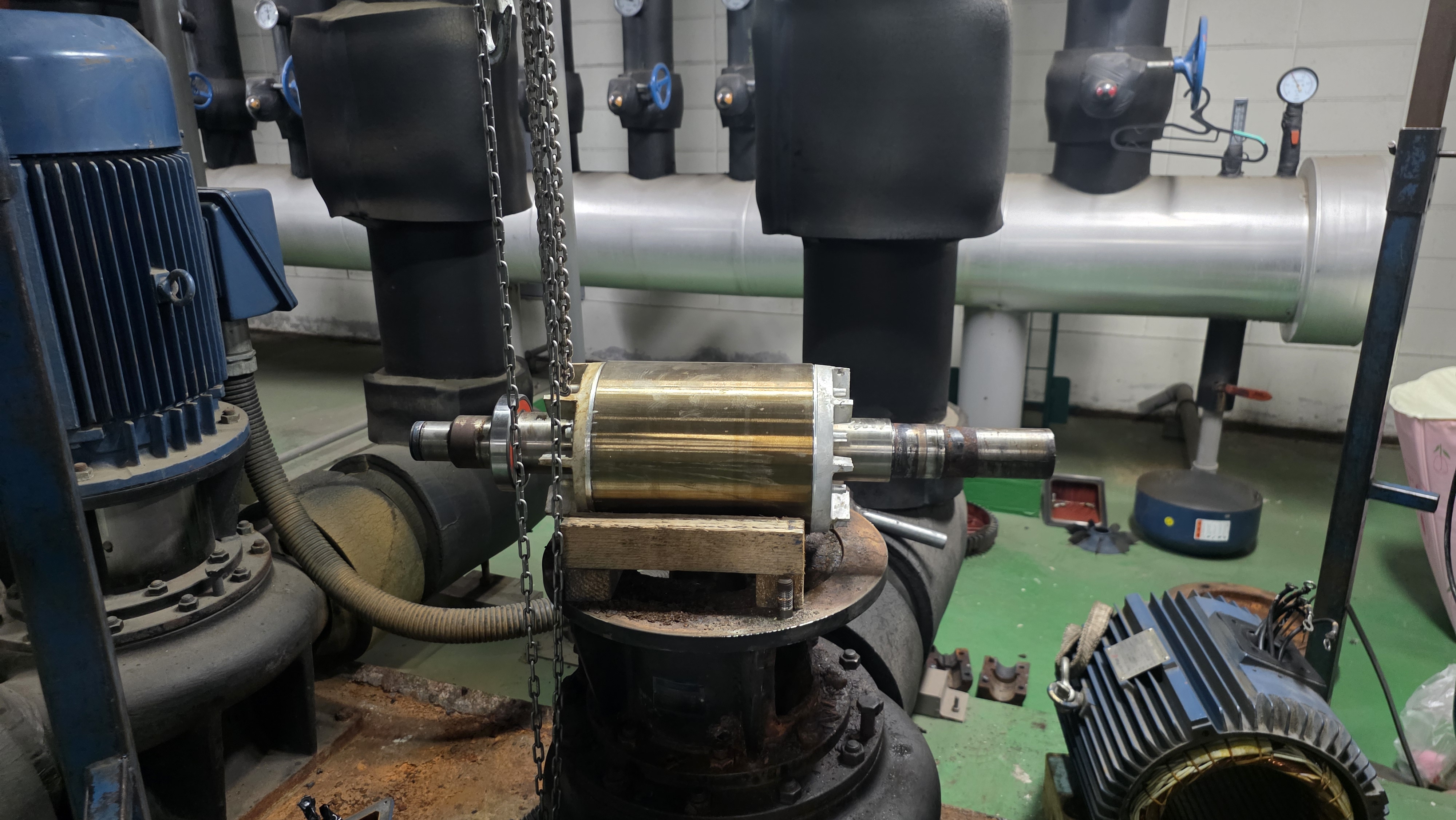

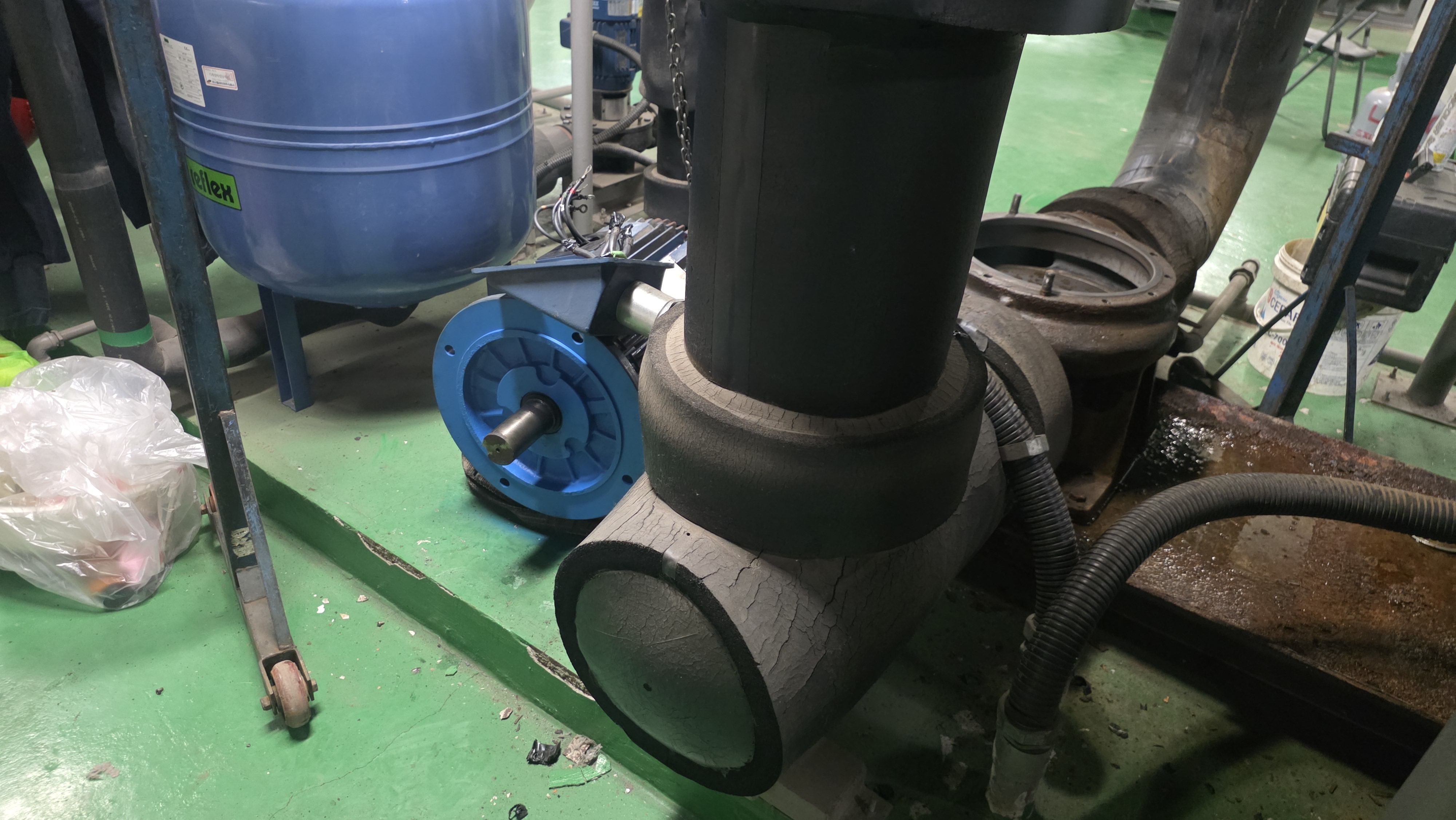

무게를 줄이기위해 모터 고정자를 분리했습니다
모터 부분을 분리후 부하측베어링을 교체하기위해 옆으로 돌리고 있습니다
부하측베어링분리

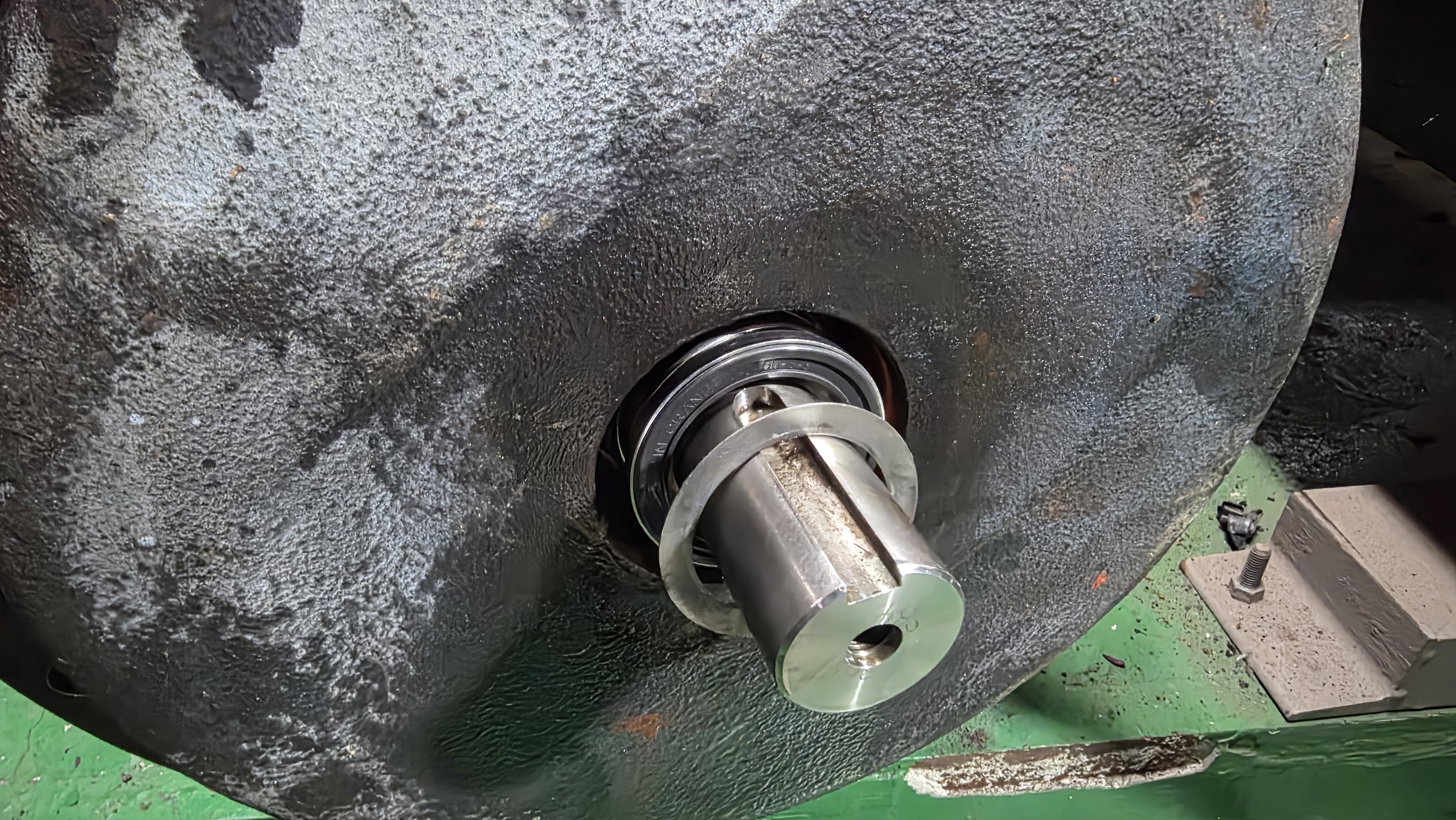

부하측베어링 교체
구리스를 바르는이유는 부하측경우 메카니칼씰 손상시 습기 물이 유입될수있기때문에 최대한 방지하기위해 구리스를 발라 수분침투를 조금이라도 막을려고 합니다
베어링도 일산 NTN C3 LL타입으로 리데나 타입을 사용했습니다
이제 펌프측만 남았습니다

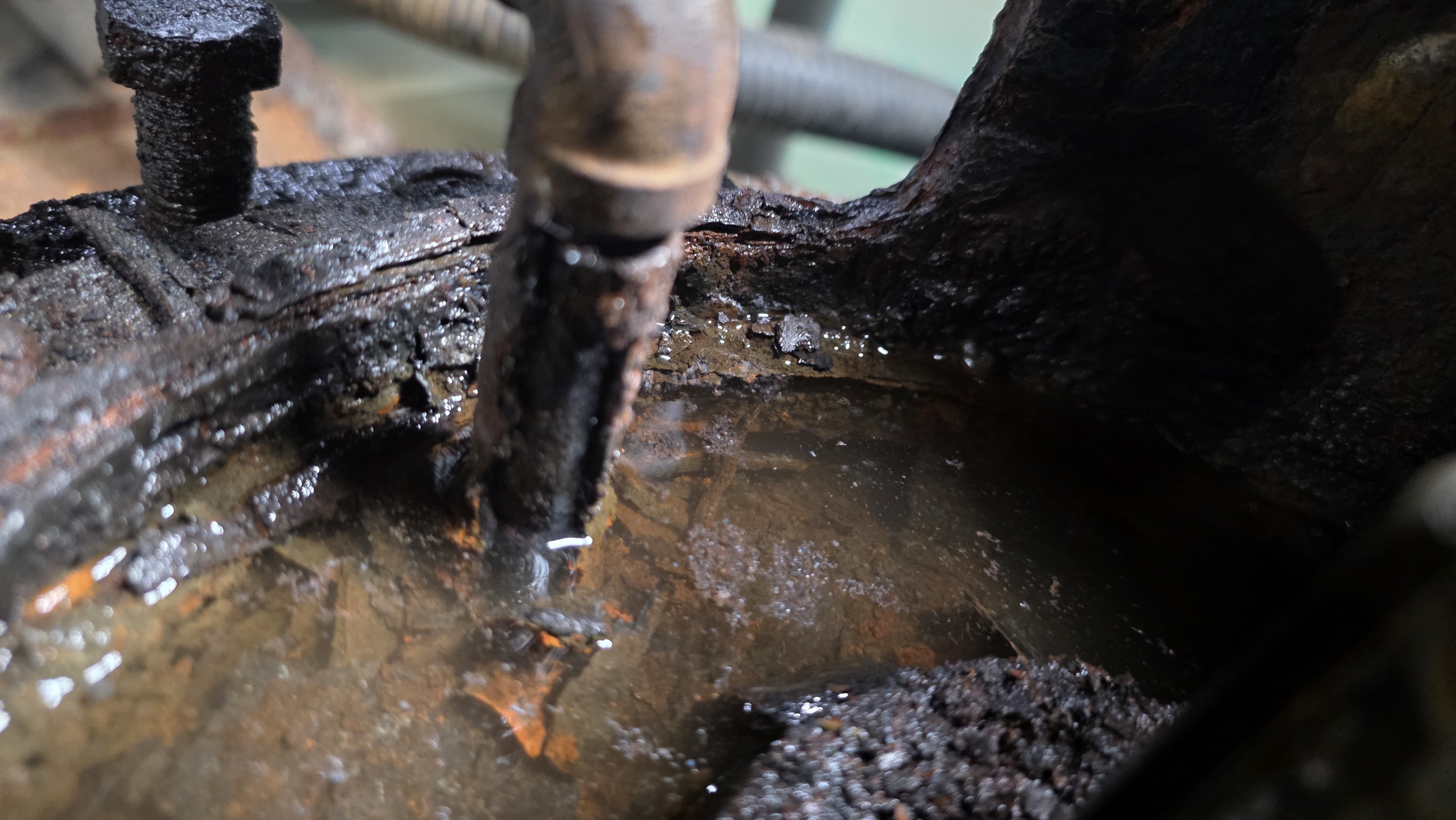

펌프 백케이싱에 붙어있는 에어벤트 배관도 모두 삮어 언제 소손될지 모르겠네요
하나 하나 분리를 위해 부식을 제거하면서 작업을 진행합니다

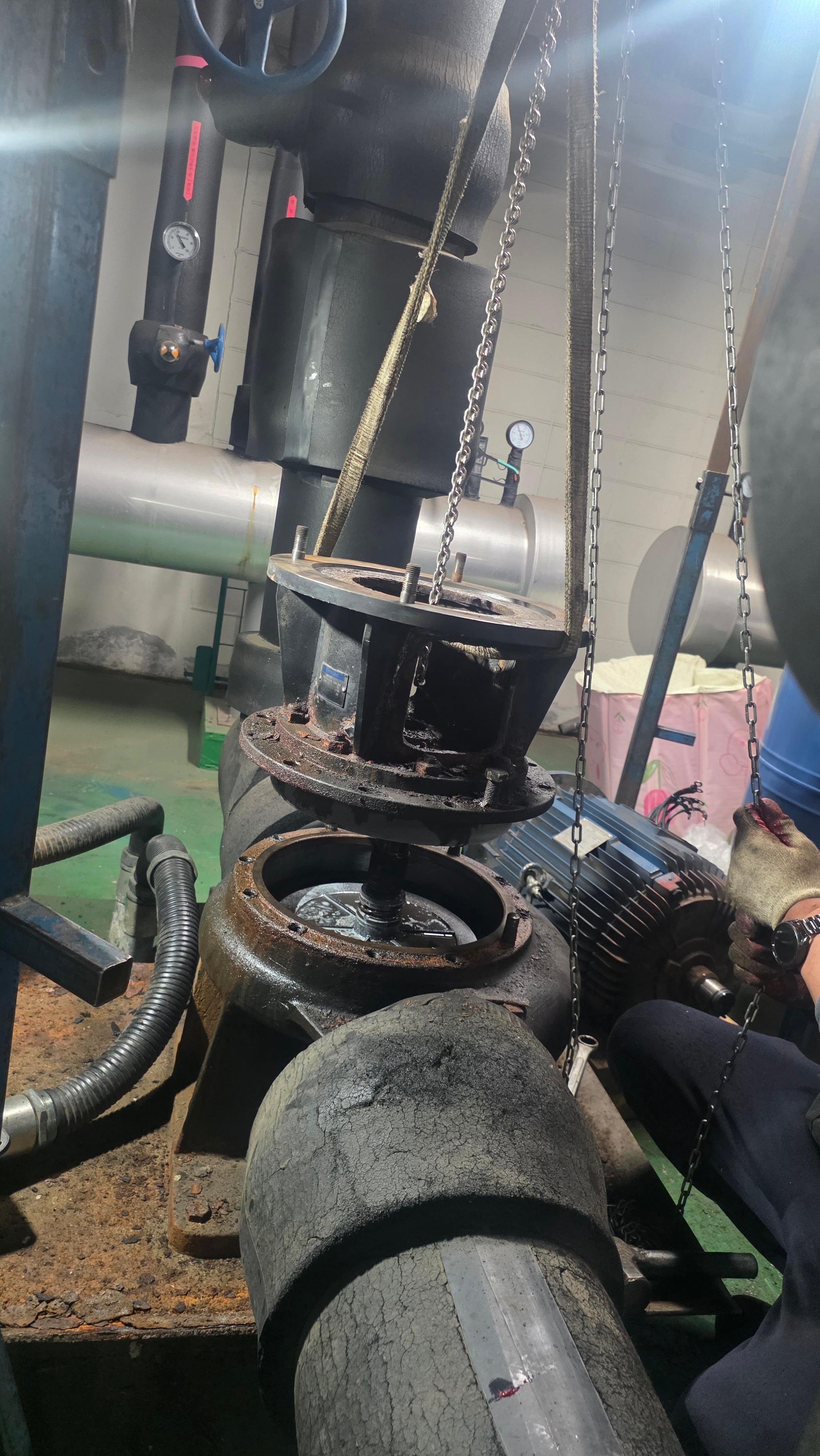

모터와 펌프 브라켓 분리중
시간을 걸렸지만 모터와 펌프 브라켓 분리 성공
임페라는 비교척 깔금합니다
메카니칼씰 회전자부분이 오랜사용으로 교체 시기가 넘었네요 메카니칼씰 누수발생
메카니칼씰 비교를 위해 옆면에서 찍은사진입니다 회전자 부분의 튀어나온부분이 오랜사용으로 마모 회전자 부분이 없습니다

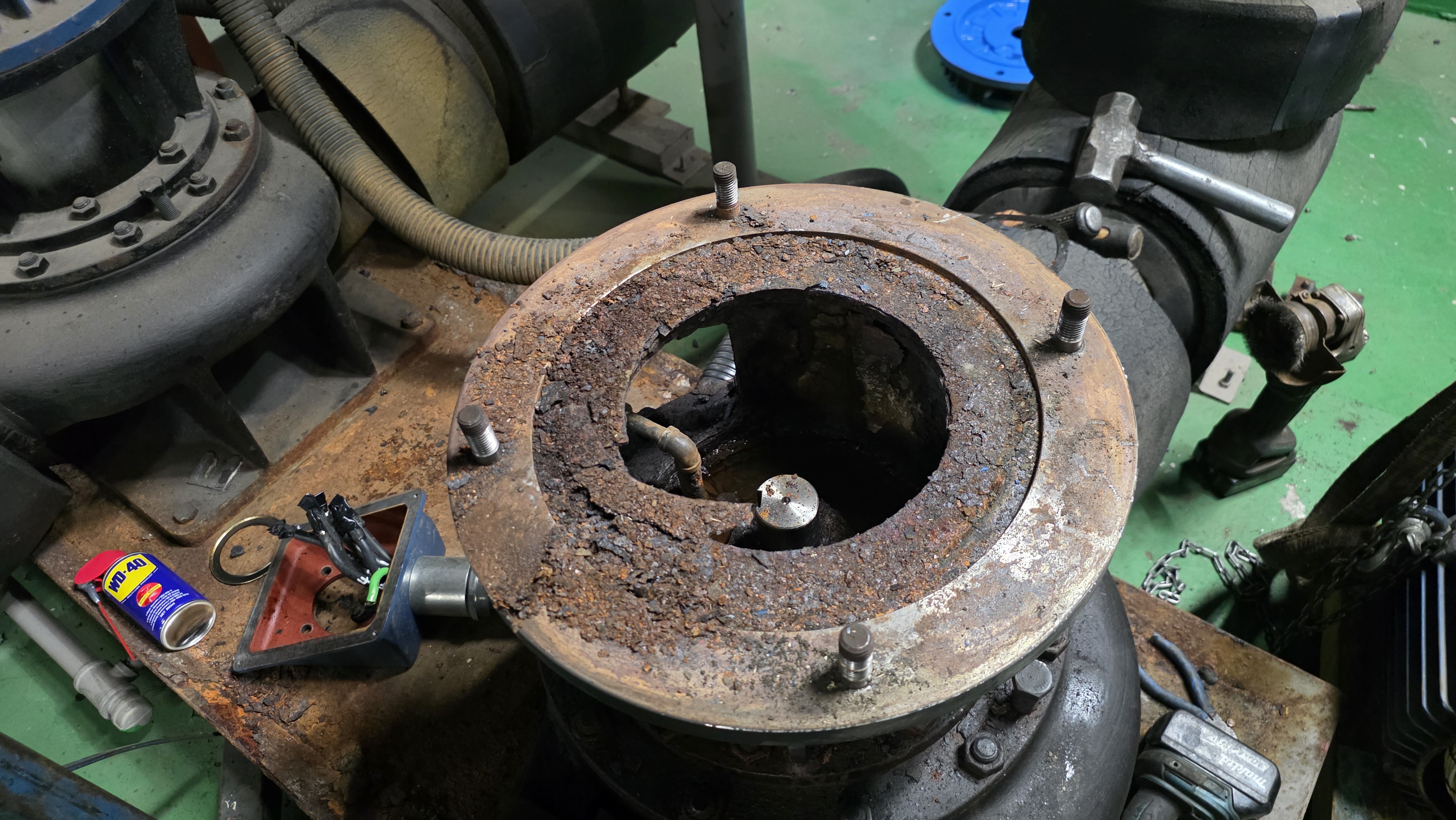

펌프 케이싱 부식제거 조립을 위해 깔금한게 최고입니다
현장철수를위해 현장을 정리합니다
메카니칼씰 소손으로 모터부하측 카바 부식제거후 페인팅
나머지 펌프부분은 반출합니다
대승엔지니어링 업장으로 반출후 하나하나 분해 및 점검합니다

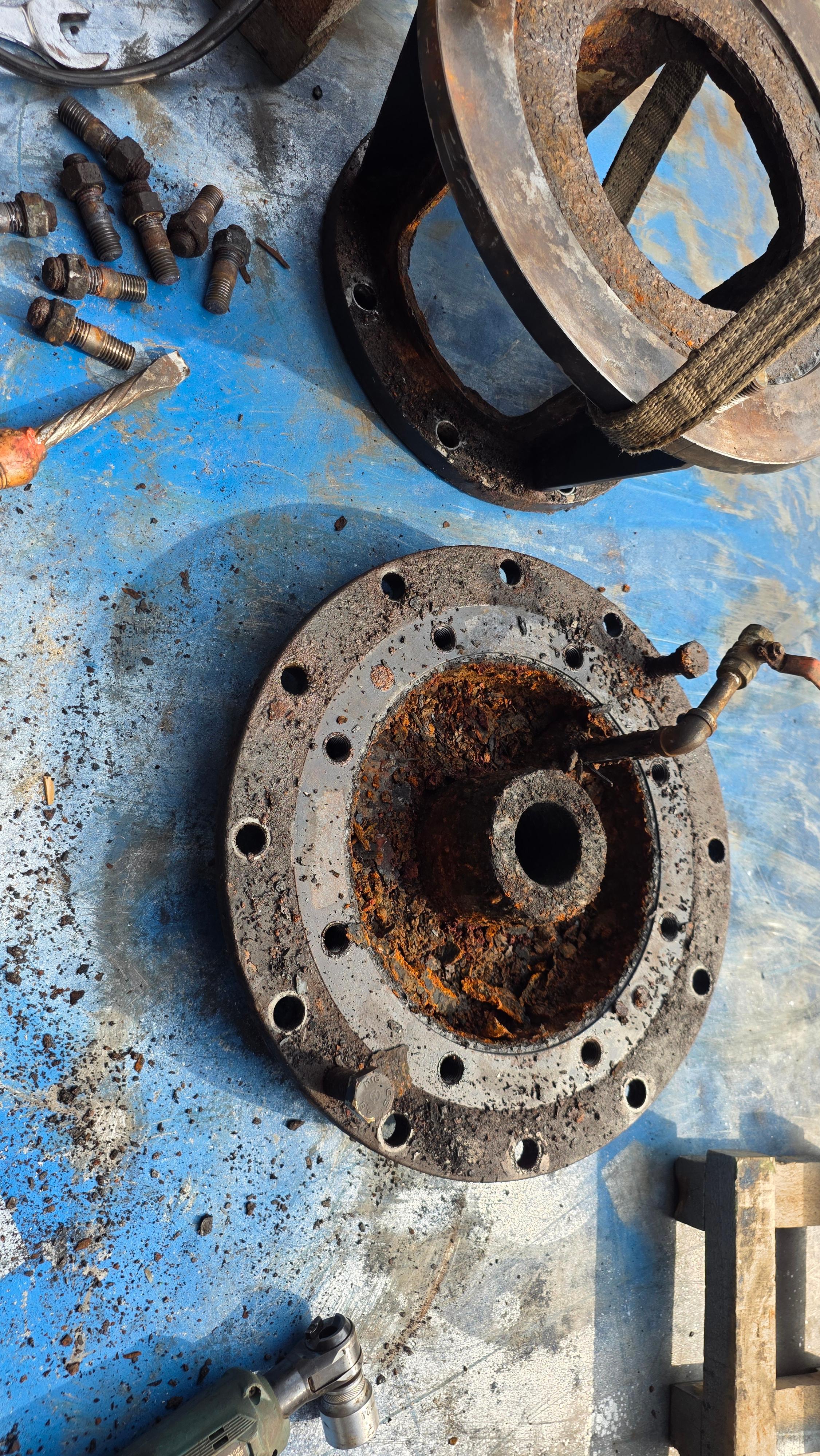

케이싱부식제거및 부품 분해

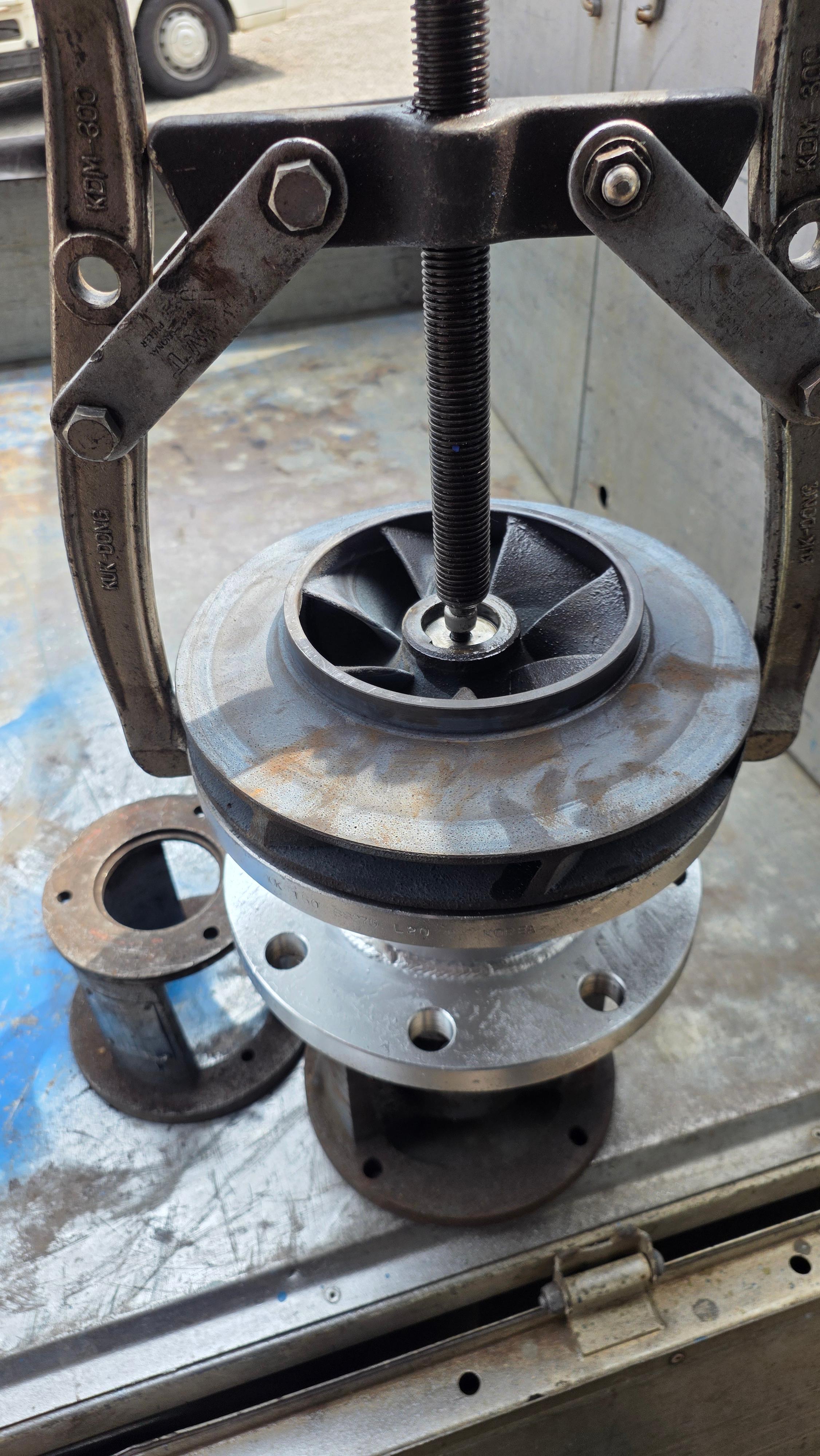

임페라와 샤프트 분리
메카니칼씰 샤프트에서 분리

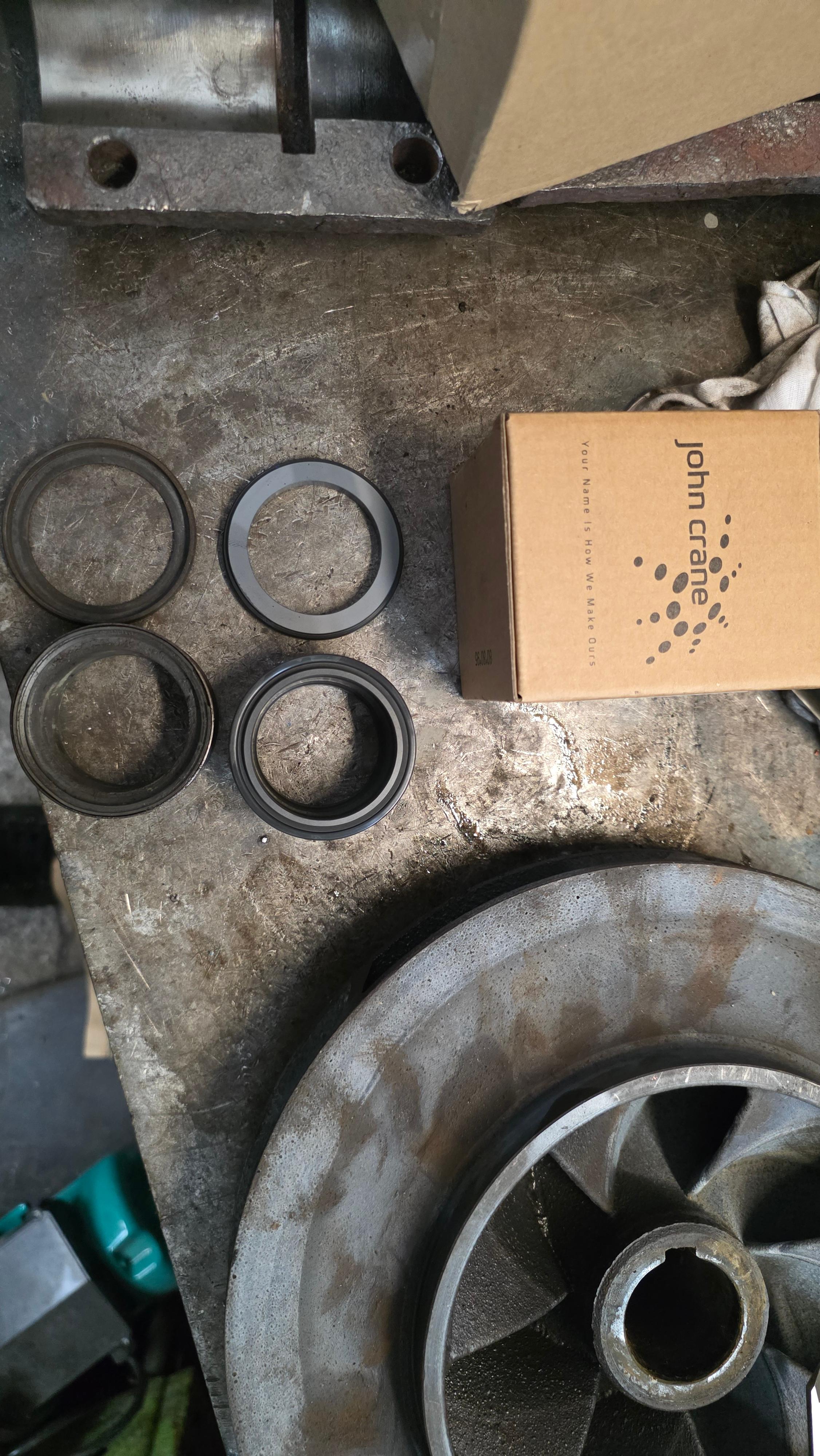

정품 존크레인 메카니칼씰과 배교샷
펌프 스터핑하우징 에어벤트 탭작업 1/4" 배관탭
원활한 조립을 위해 부식제거후 기존 볼트홀도 탭작업을 합니다
부식이 심해 정상분해가 안되 산소로 절단했던 카플링도 절단볼트 분리후 탭착업을 합니다
심한부식으로 파손되었던 볼트등은 알곤용접등으로 살을올려 분리를 합니다

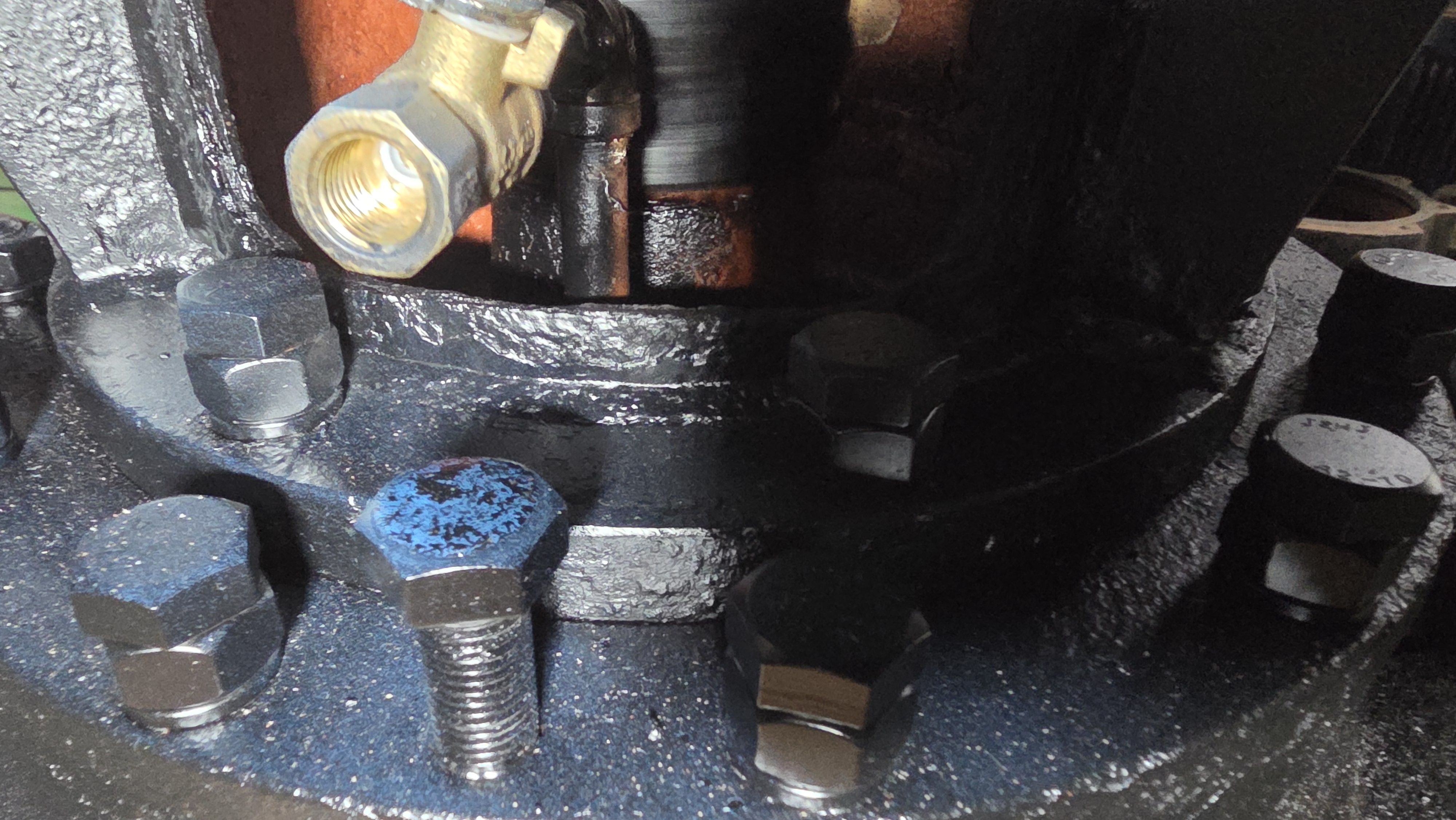

펌프 부픔 브라켓등 부식제거후 방청도색 기존볼트제거후 스탠볼트로 결합준비
스터핑하우징 메카니칼씰 고정자 제거후 크리닝 작업후 재사용가능한지 살펴보는중 양호함
반출후 펌프 부품 부식제거및 재사용유무 판단후 반입
모터샤프트에 커플링및 펌프샤프트 조립
틈새게이지를 사용하여 커플링 조립공차 측정
스터핑하우징 조립후 메카니칼씰 조립
임페라 조립

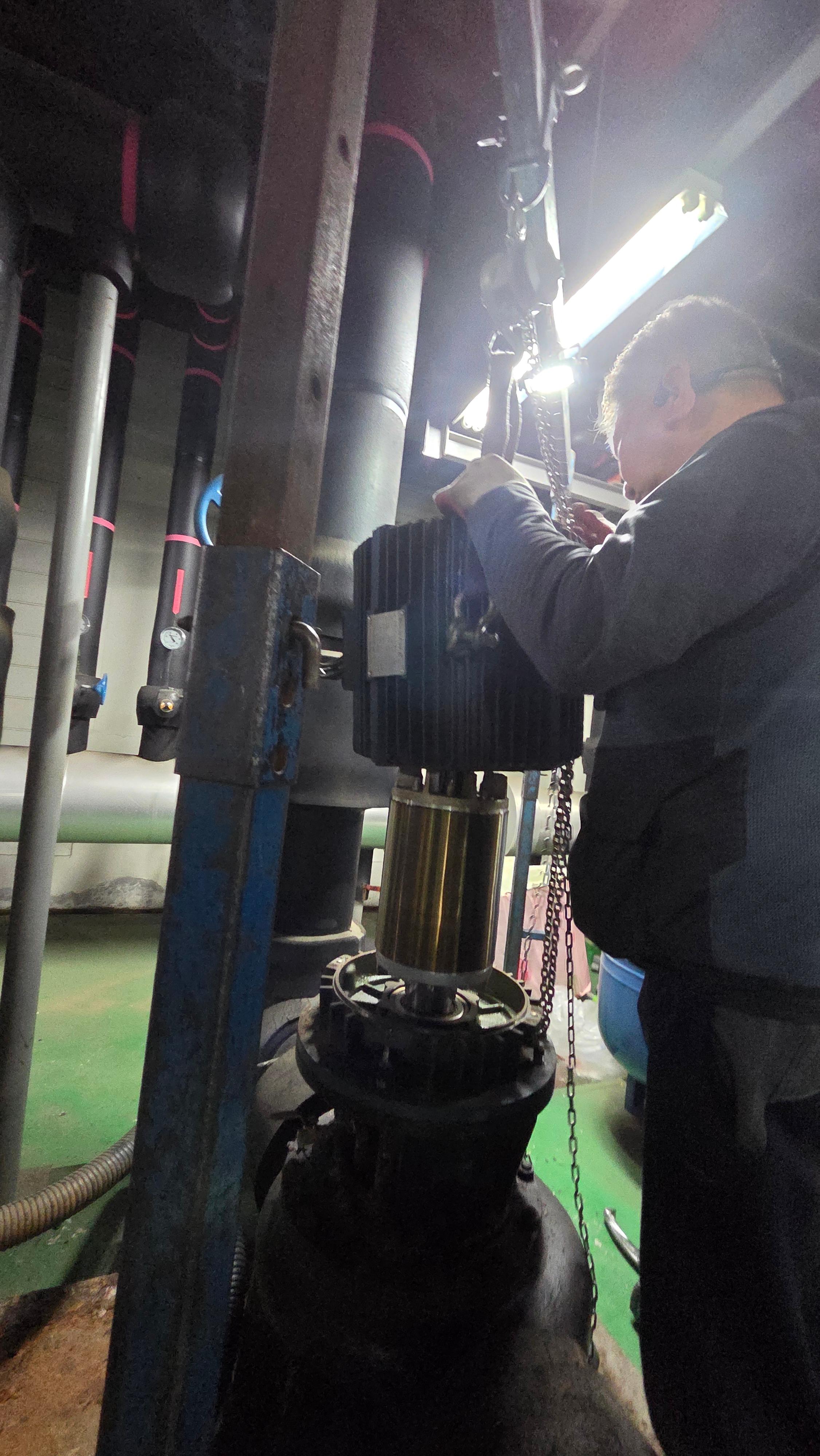

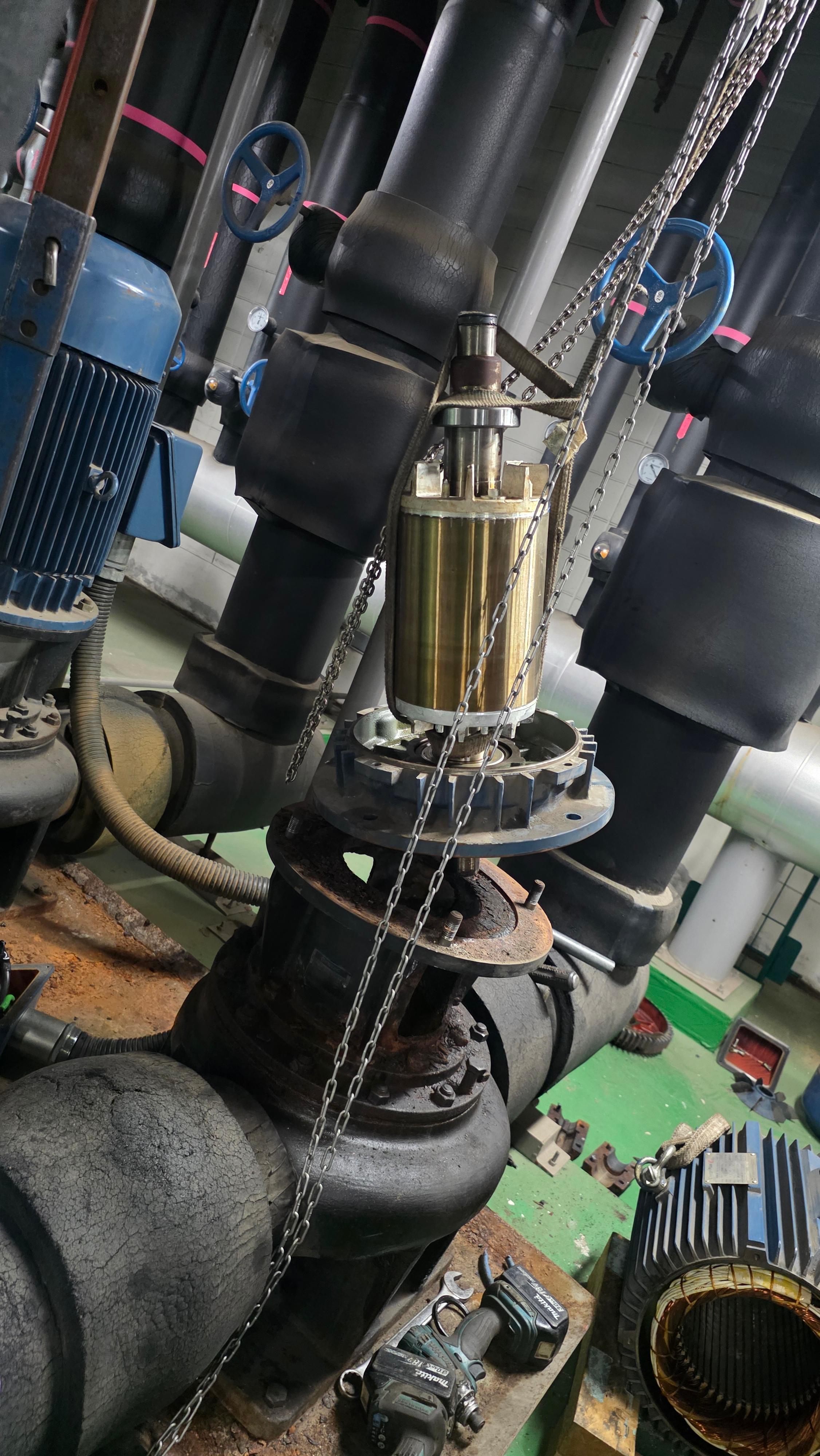

여기서 중요한작업은 수평으로 있던펌프를 수직을 세우는 작업입니다
저때문에 우리 마님이 고생이 많습니다
저를만나서 40마력 인라인펌프올수리를 둘이서 하고 있으니
펌프 케이싱에 조립
가장 두근거리는 순간입니다 차단되서 흡입토출 밸브를 연후 에어벤트를 열어 케이싱 내에어를 제거합니다
다행히 메카니칼씰 누수는 없습니다
휴~~~~~~~~ 수리조립후 가장두근 두근한 순간입니다
시운전 소음과 진동이 양호한 수준으로 되돌림되었습니다
관리자 확인
ILP150-315 30KW 효성 인라인펌프 냉온수순환펌프 올수리 완료
