인천광역시 연수구 송도에 있는 모아파트입니다
아파트 저층부 열교환기 급탕순환펌프 1번펌프에 이어 2번 순환펌프 오버홀후 임페라 소손으로 그런포스본사에 임페라 발주후 두달에 걸쳐 교체 작업을 마무리 했습니다
그런포스인라인펌프 TP 32-300 2.2kW2P(3마력2극)
1번 순환펌프에 이어 2번 순환펌프 케이싱에서 분리

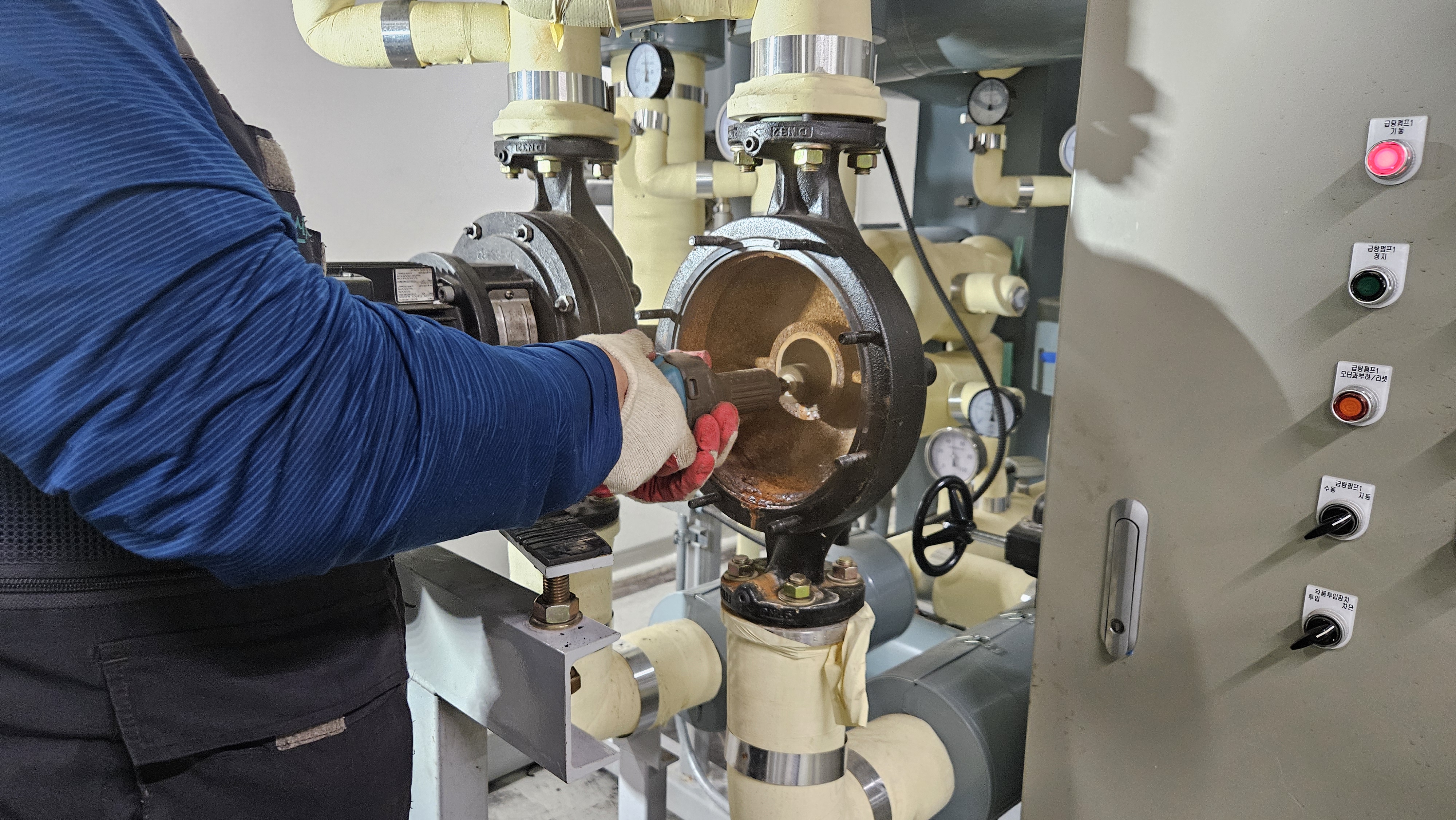

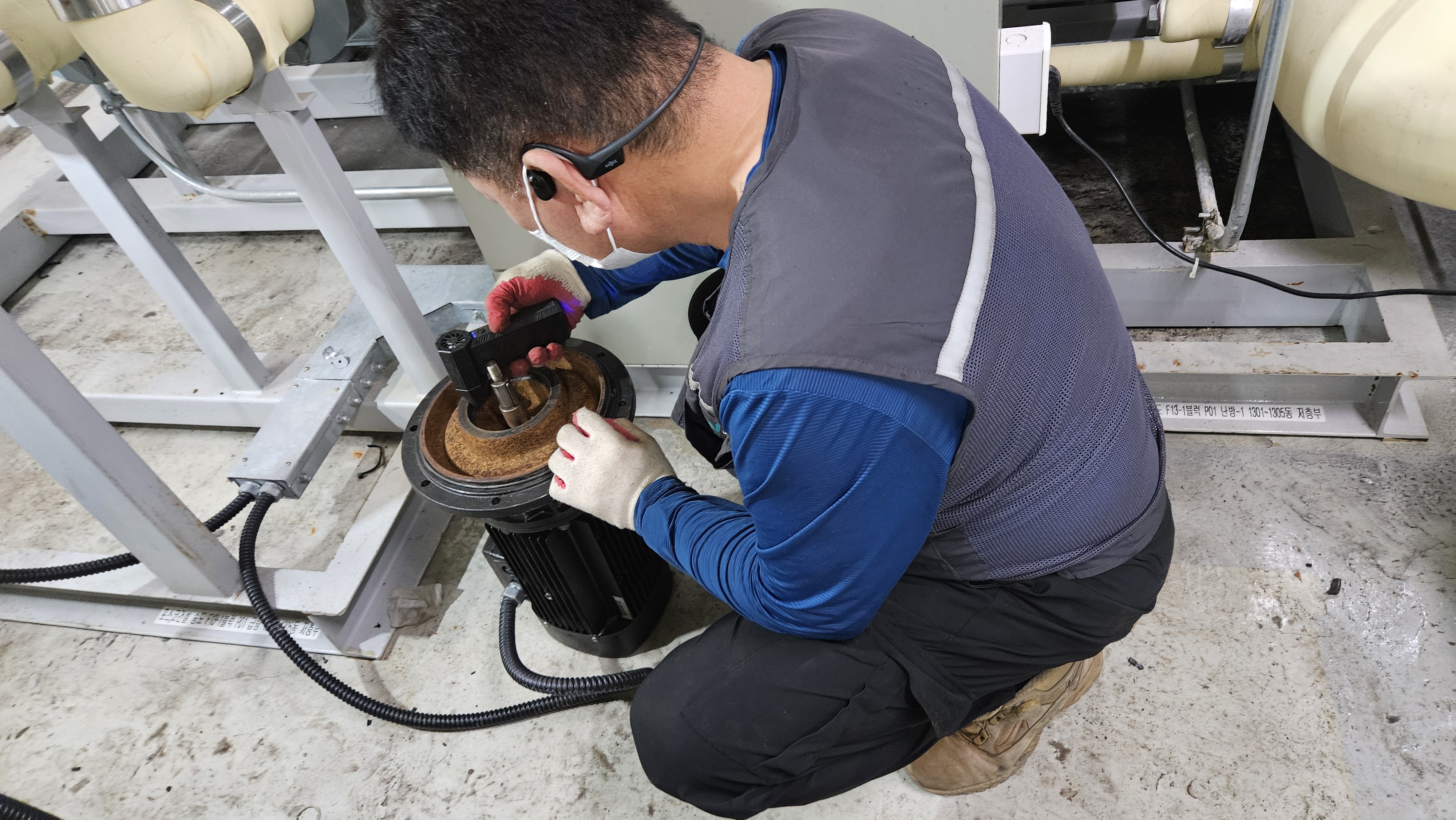

임페라 분리중

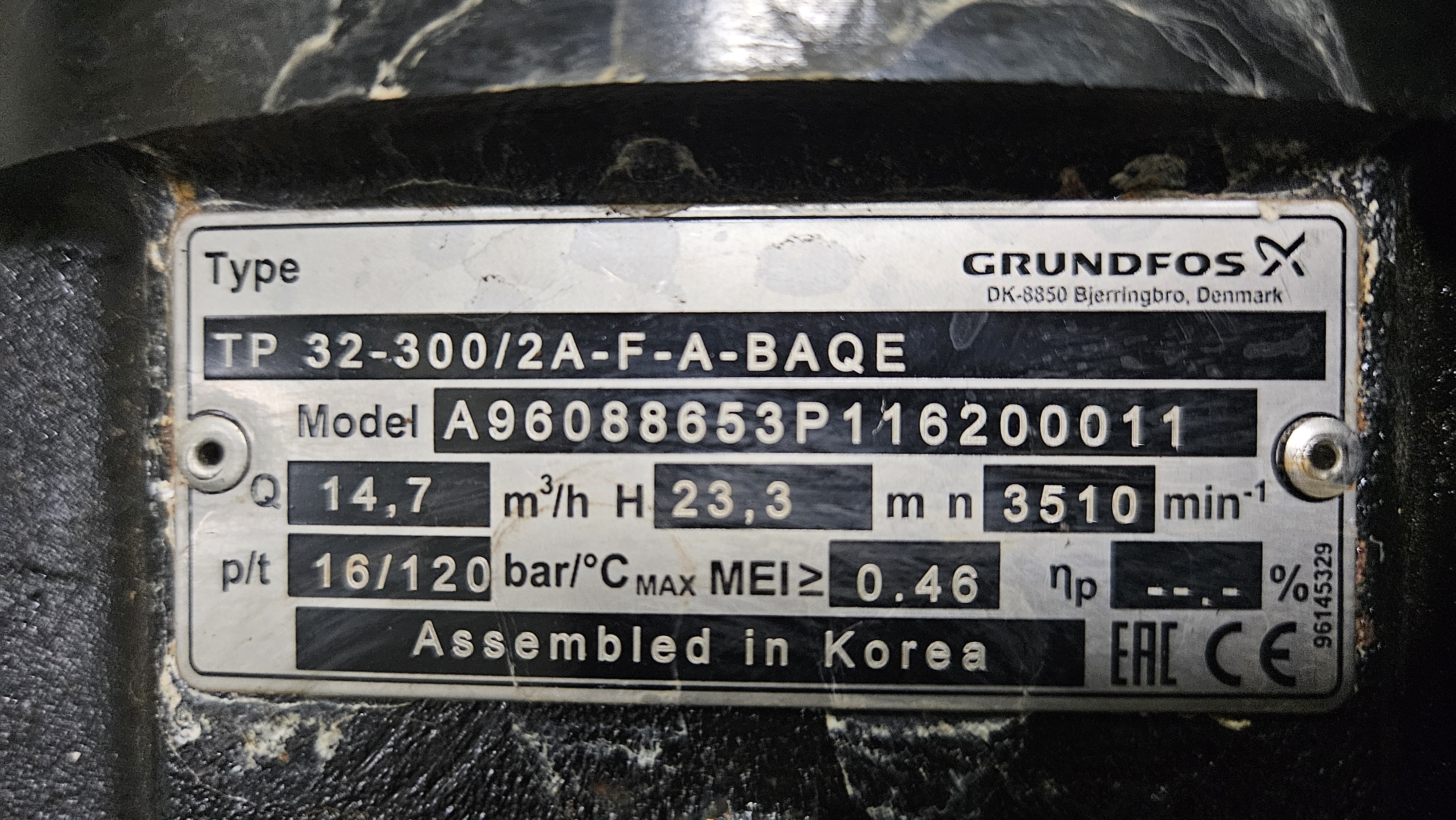

펌프 모델명 TP 32-300
모터 베어링 넘버 부하측 6305ZZC3 반부하측 6205ZZC3

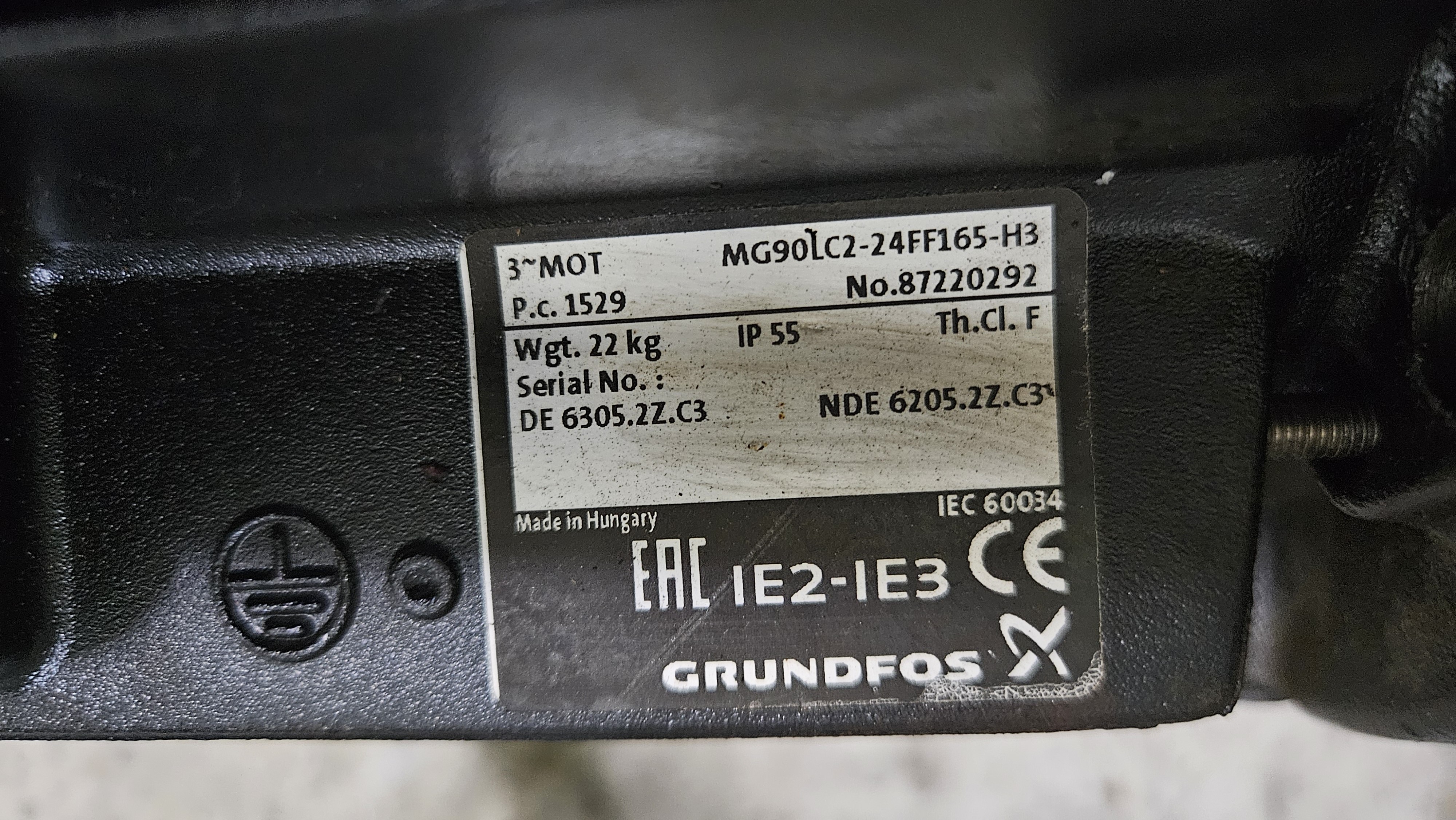

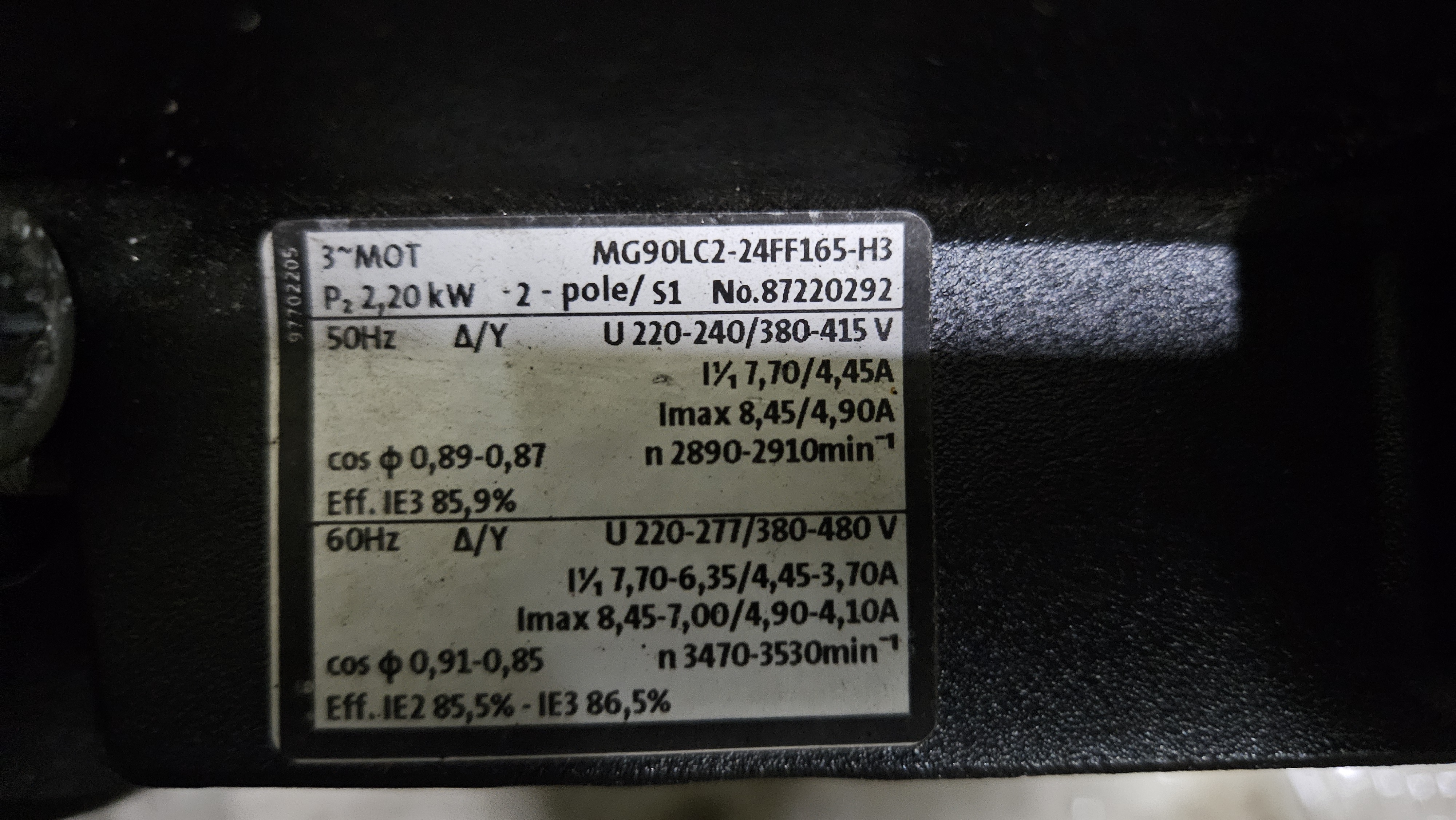

모터 명판 2.2kW2P 3마력2극

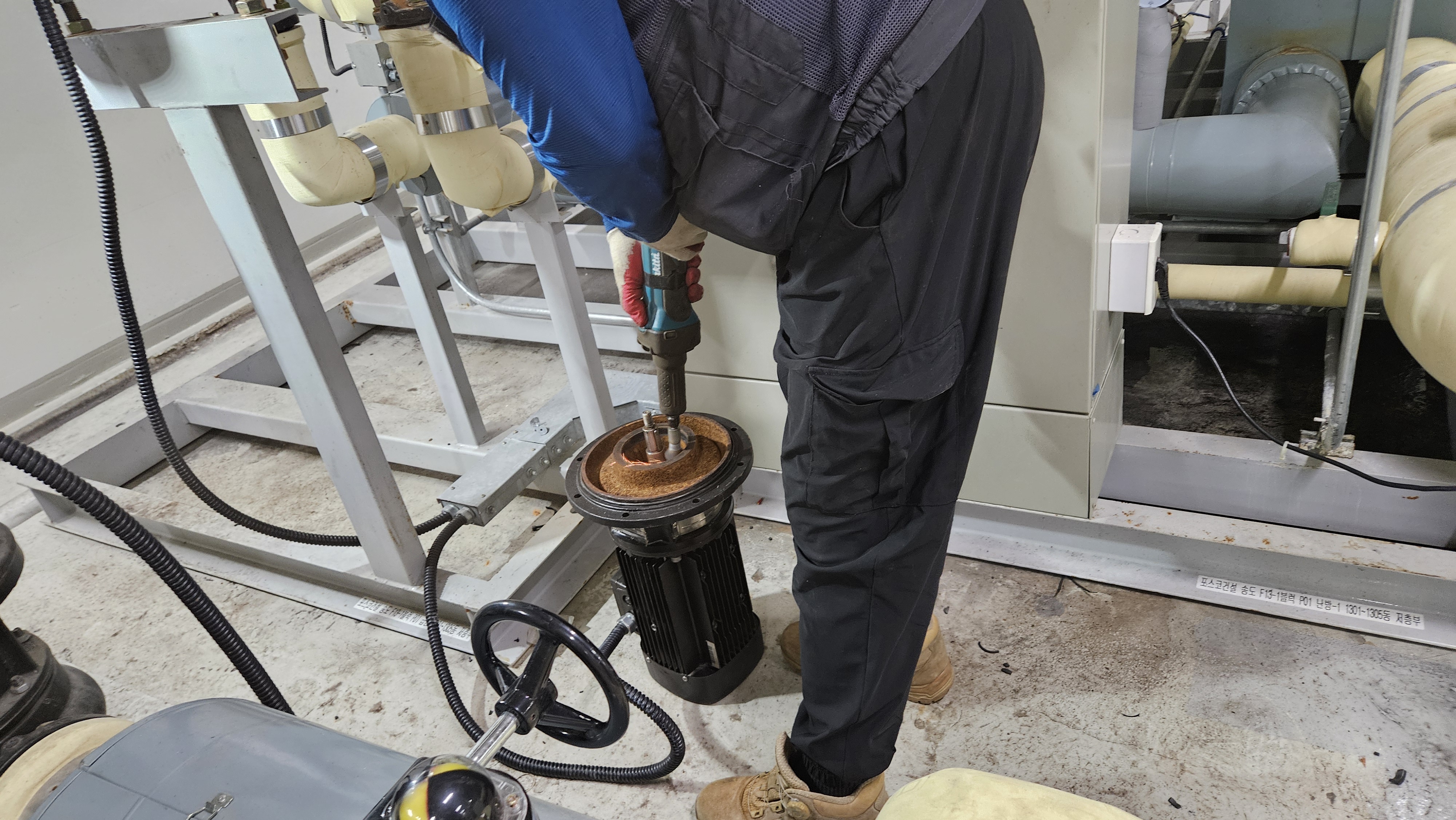

임페라 분리후 키 분리중

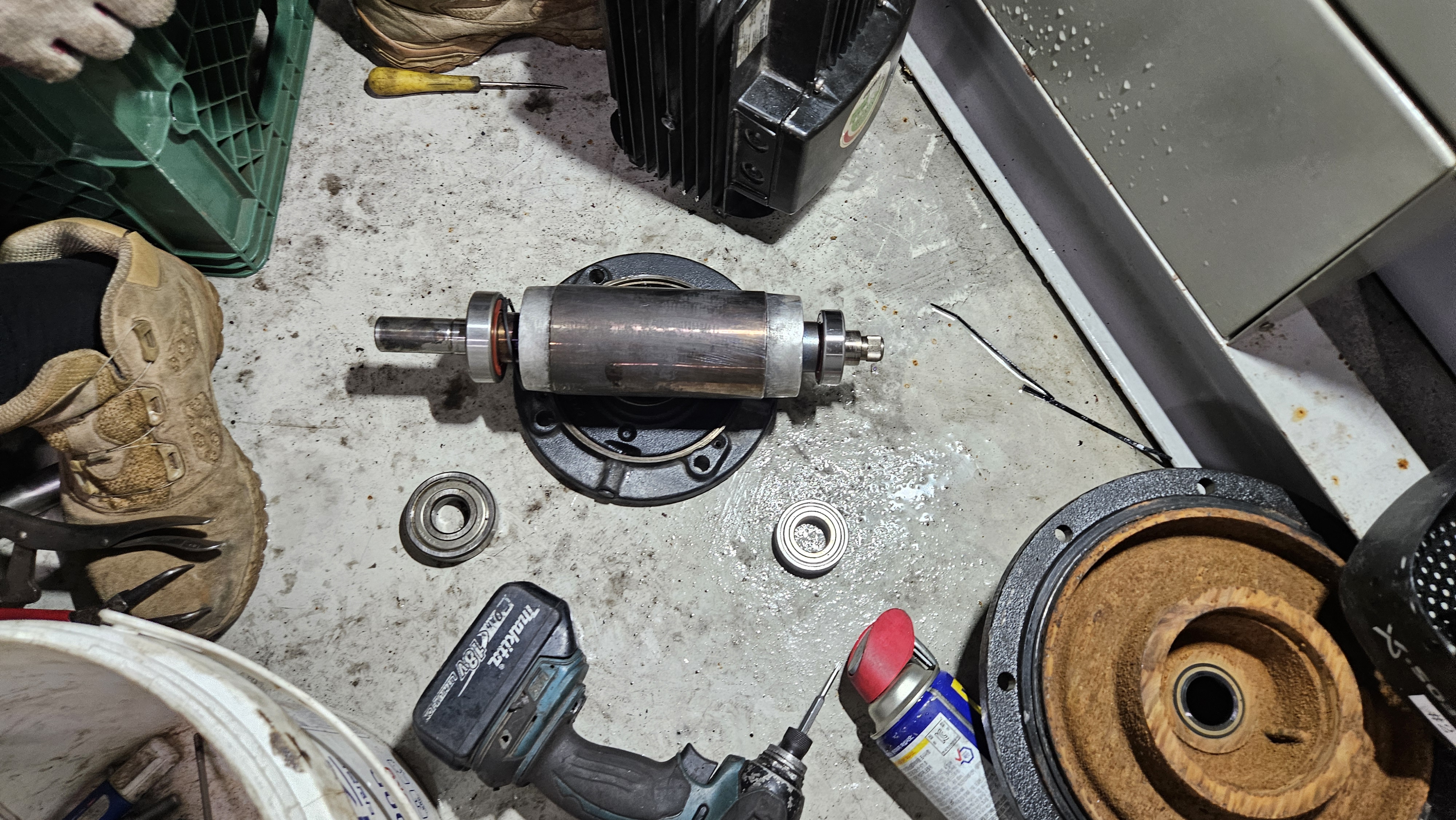

모터 분해 권선점검 이상무

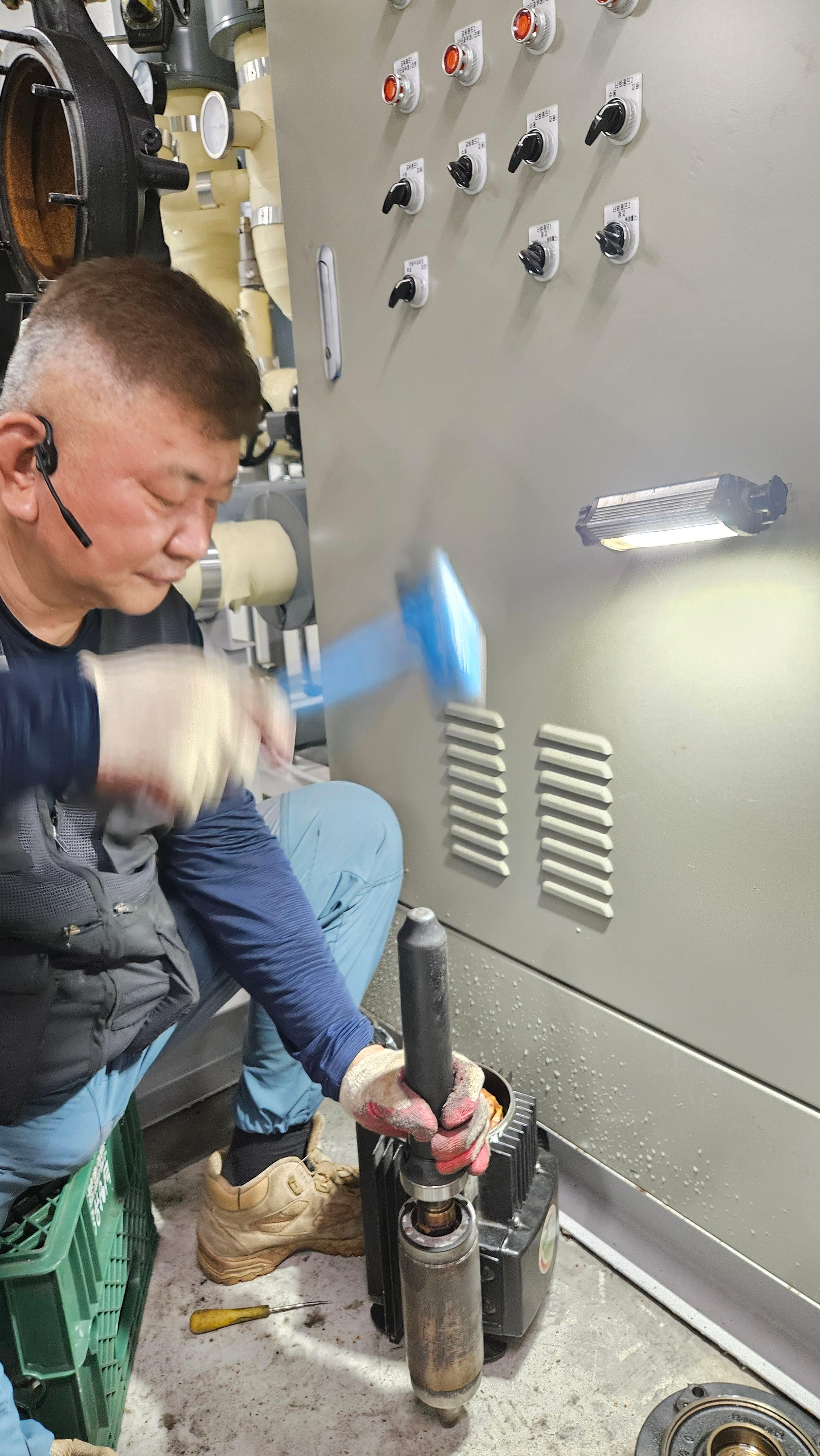

베어링전문회사 SKF TMFT36-H 베어링교체 삽입 지그를 이용해서 베어링을 삽입합니다
모터베어링교체후
펌프 샤프트 크리닝

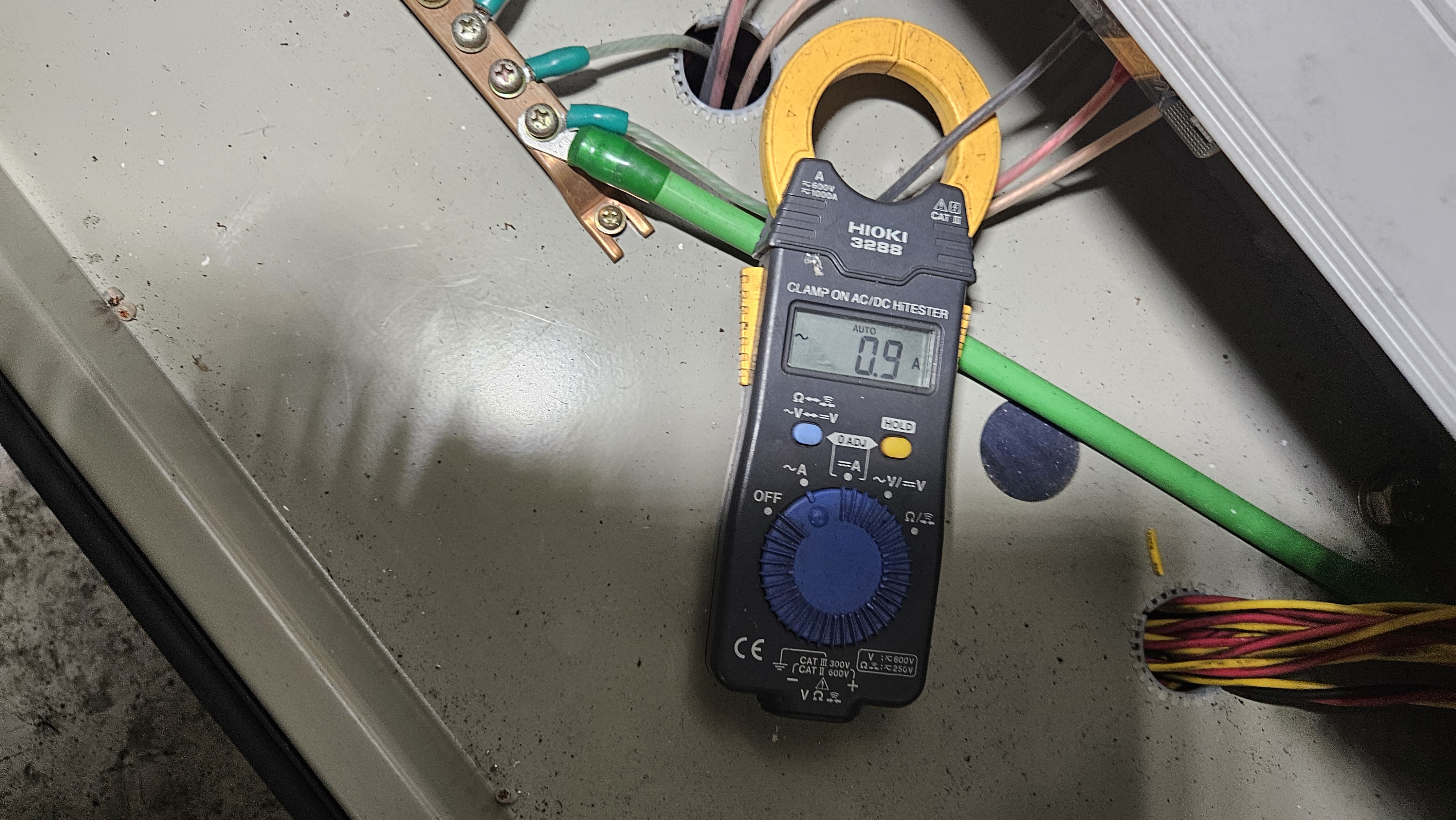

베어링교체 모터 무부하 운전 암페어 소음점검

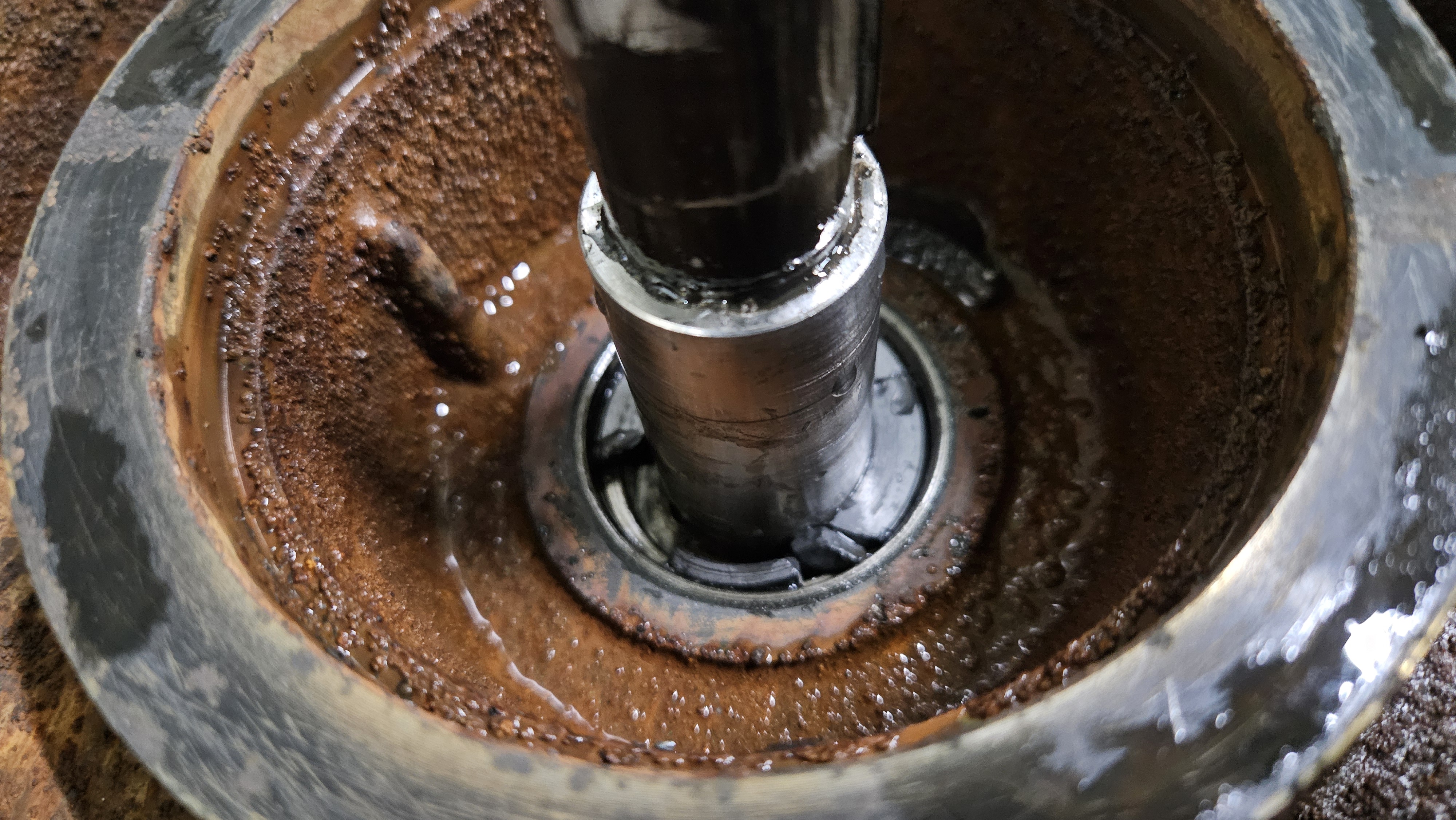

그런포스 인라인펌프경우 일반버티컬타입 모터에 펌프 임페라와 점액부분을 부식이 없는 스텐샤프트로 연장하여 조립됨

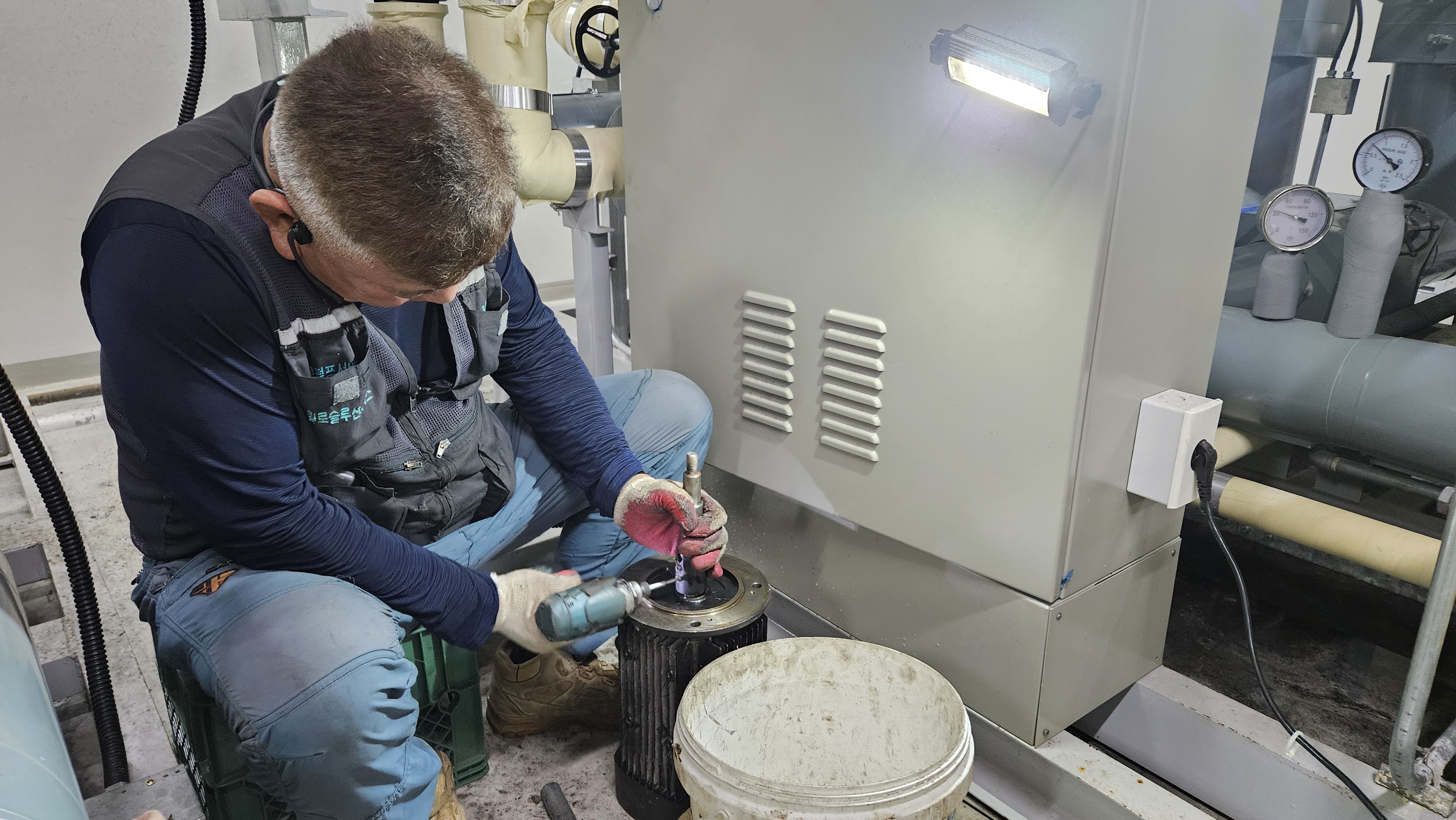

펌프 샤프트고정

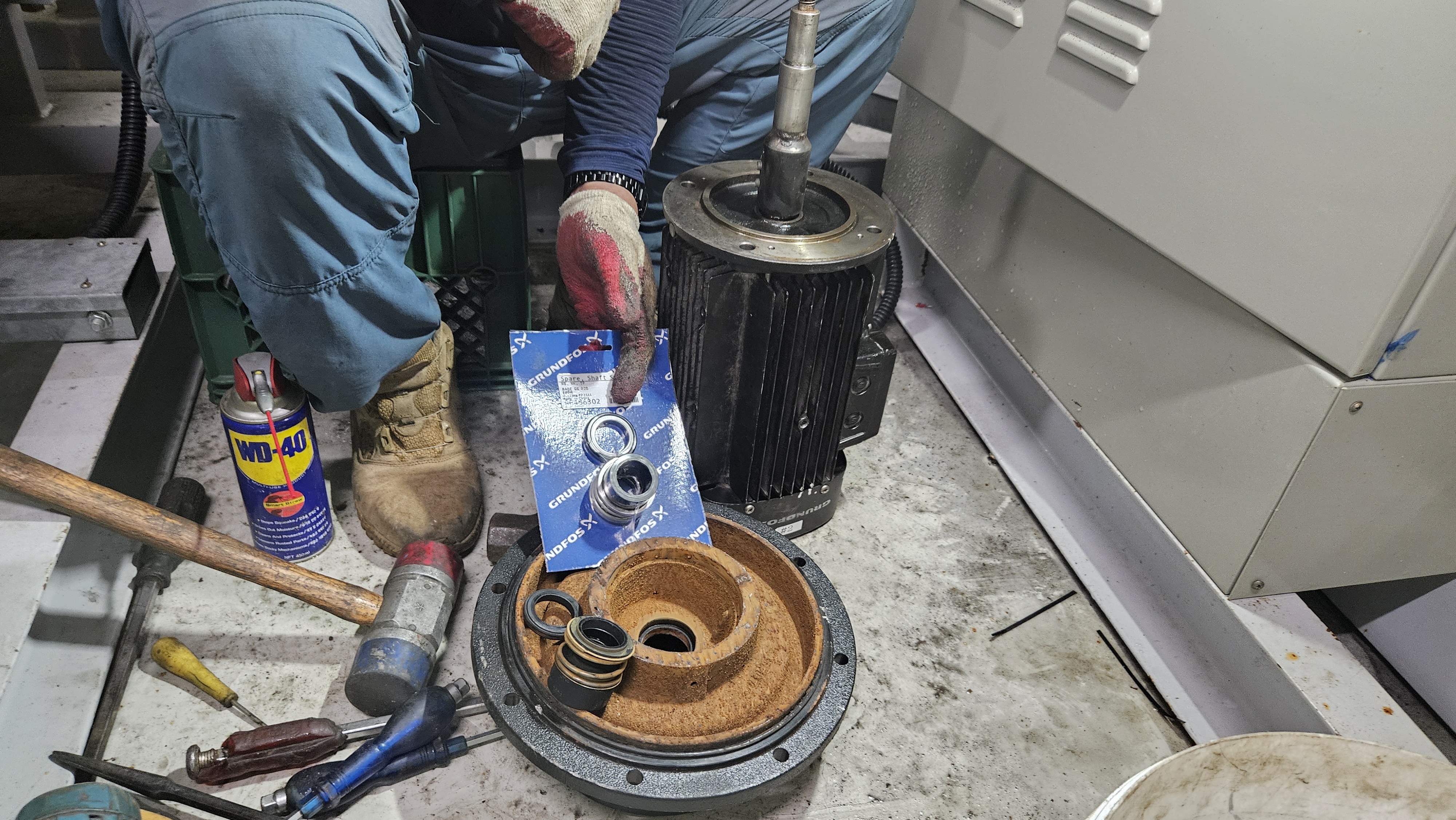

교체할 메카니칼씰 비교

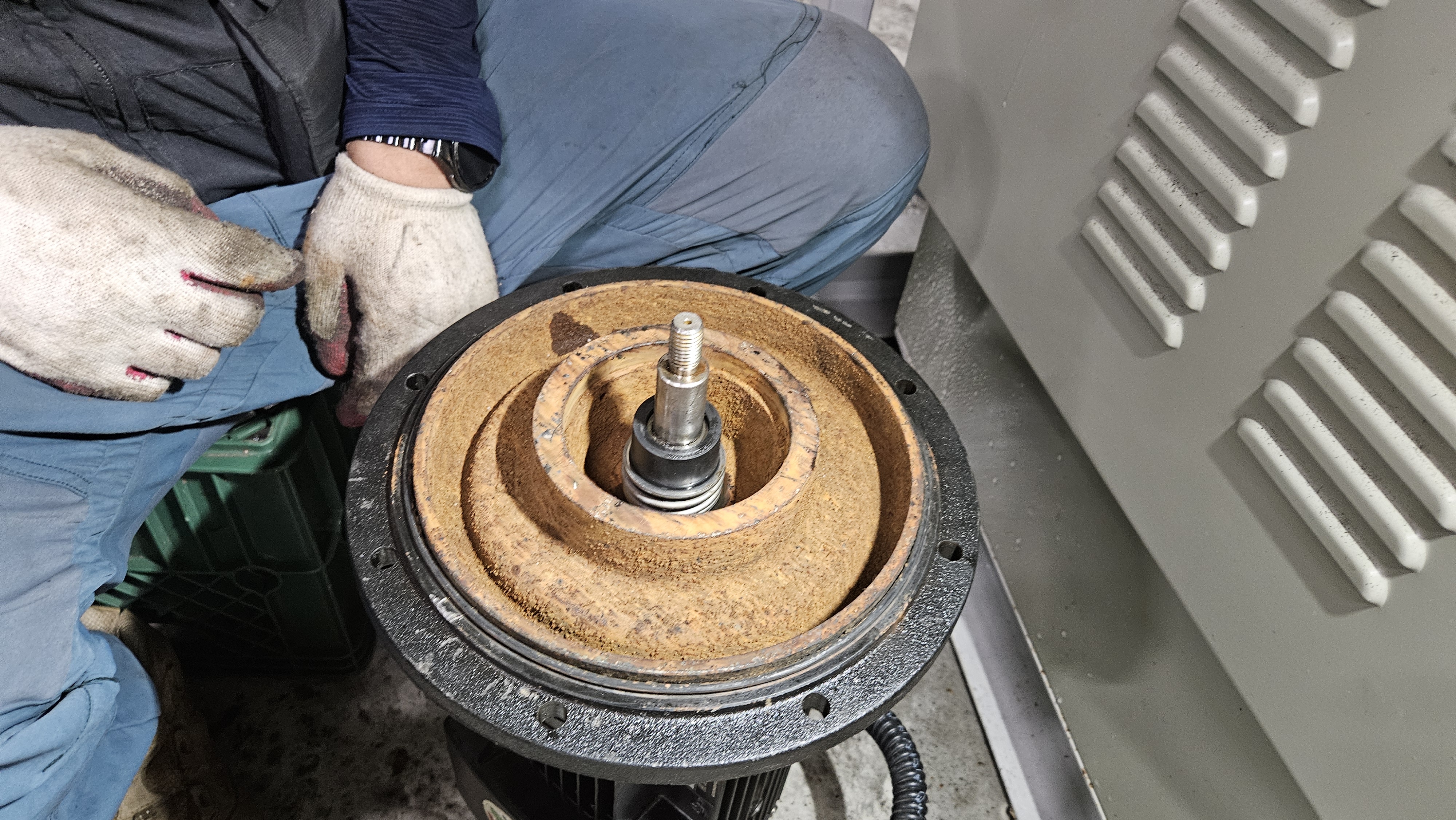

메카니칼실 교체

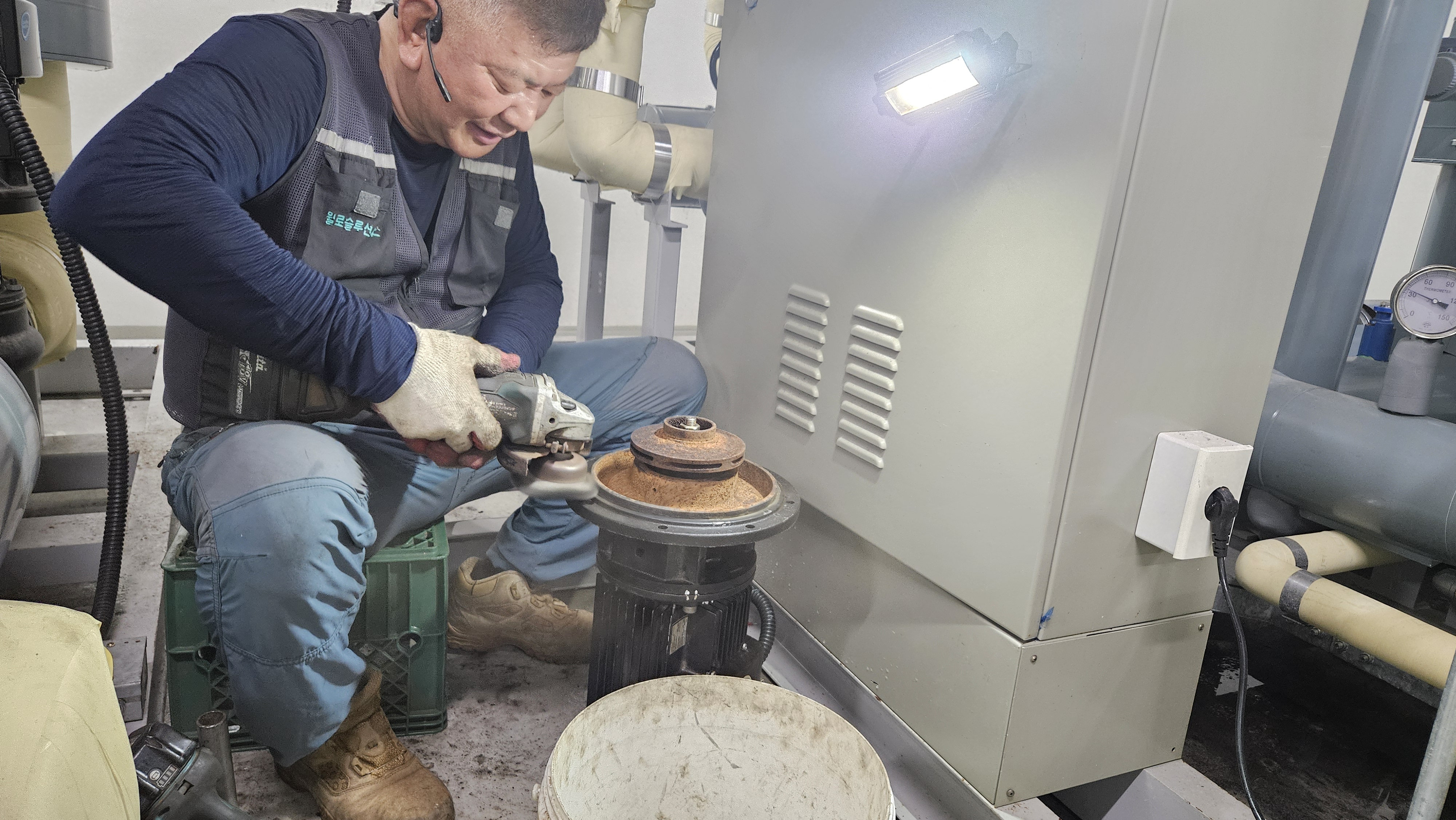

펌프 백케이싱 오링자리 부식제거

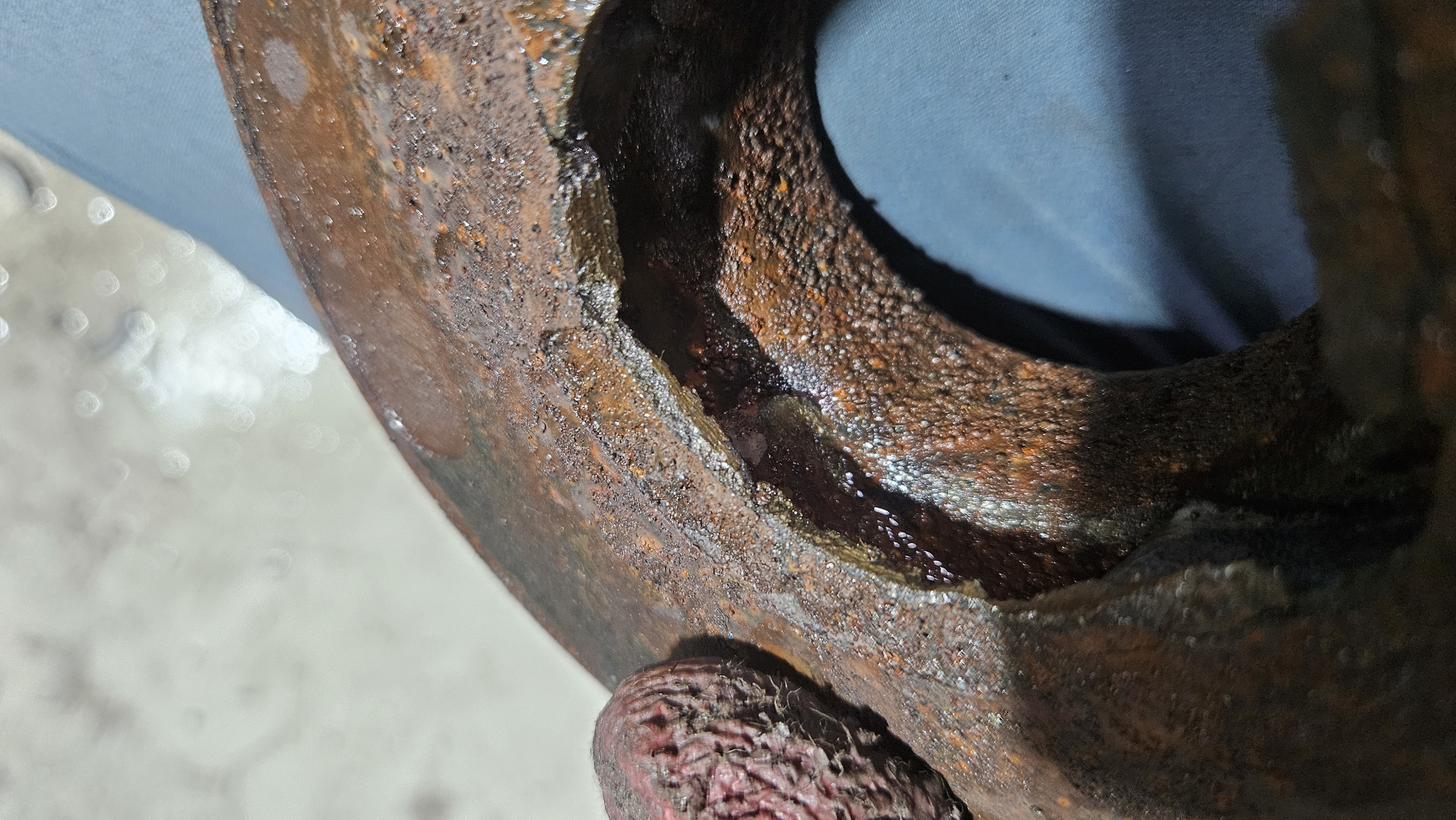

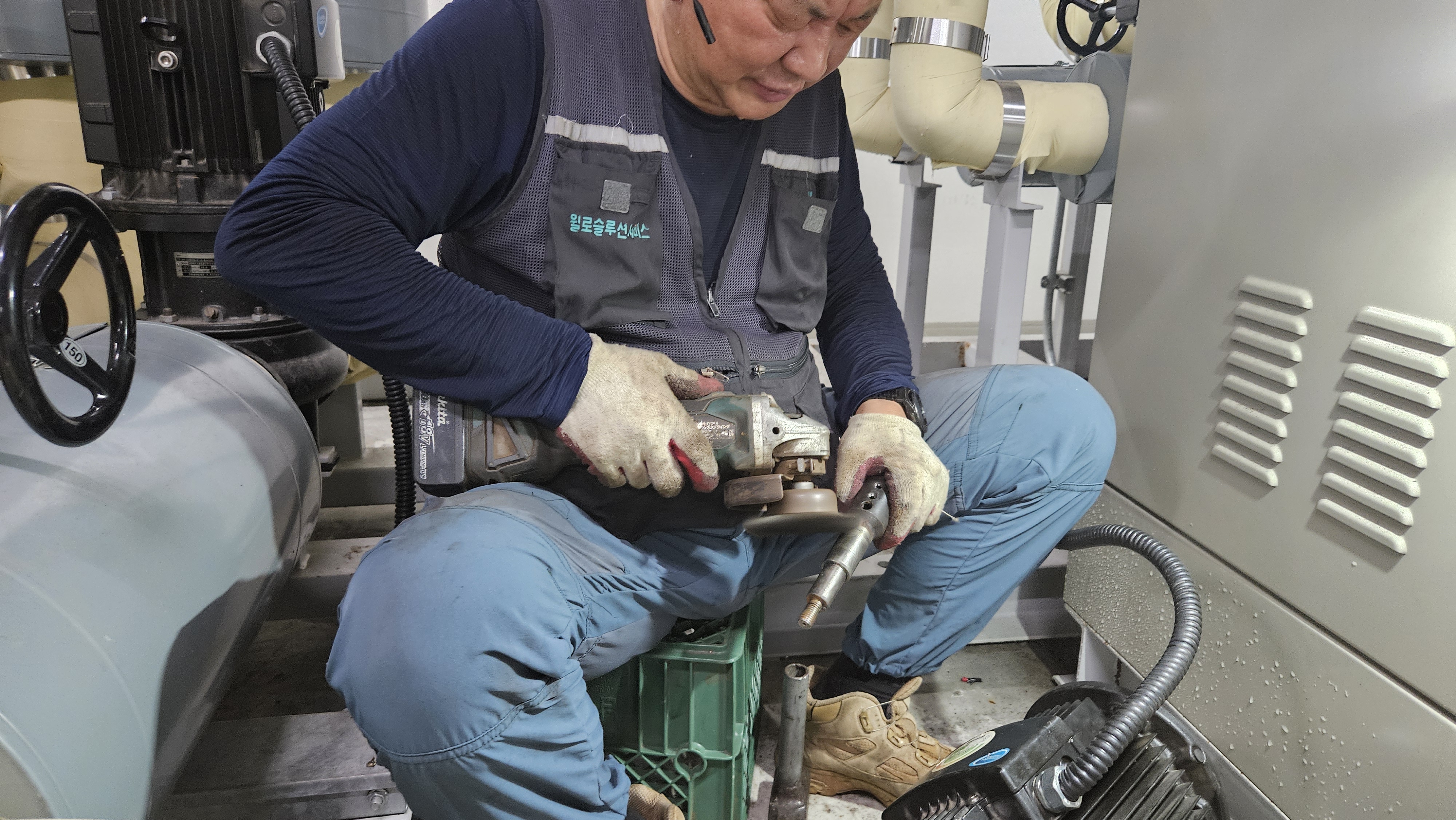

펌프케이싱 부식제거

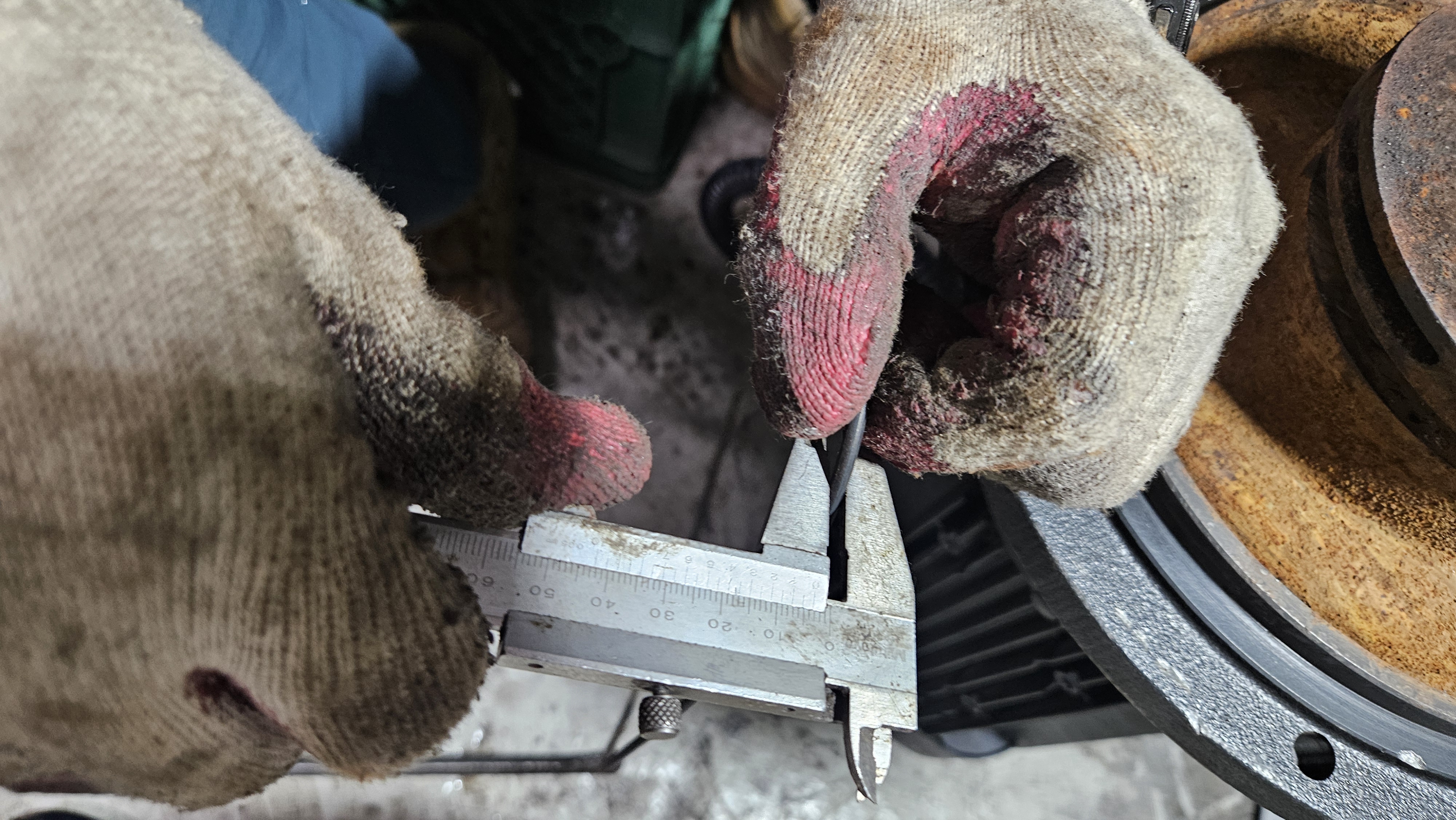

오링측정
오링교체

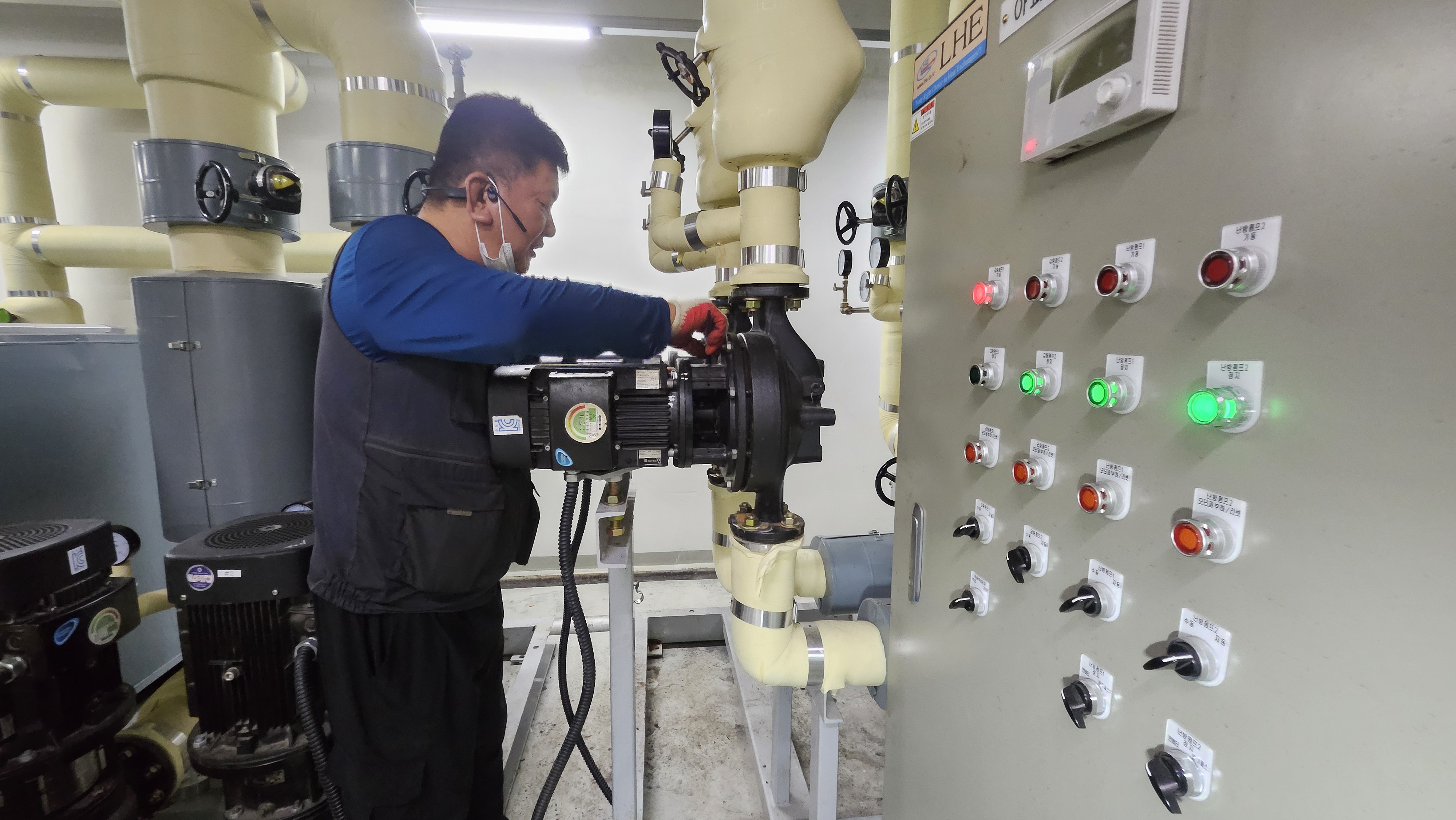

흡입 토출밸브 열고 압력확인
시운전 전 메카니칼씰 누수확인 이상무
시운전 갑자기 괭음과 함께 누수 발생 토출 흡입밸브 닫고 분해

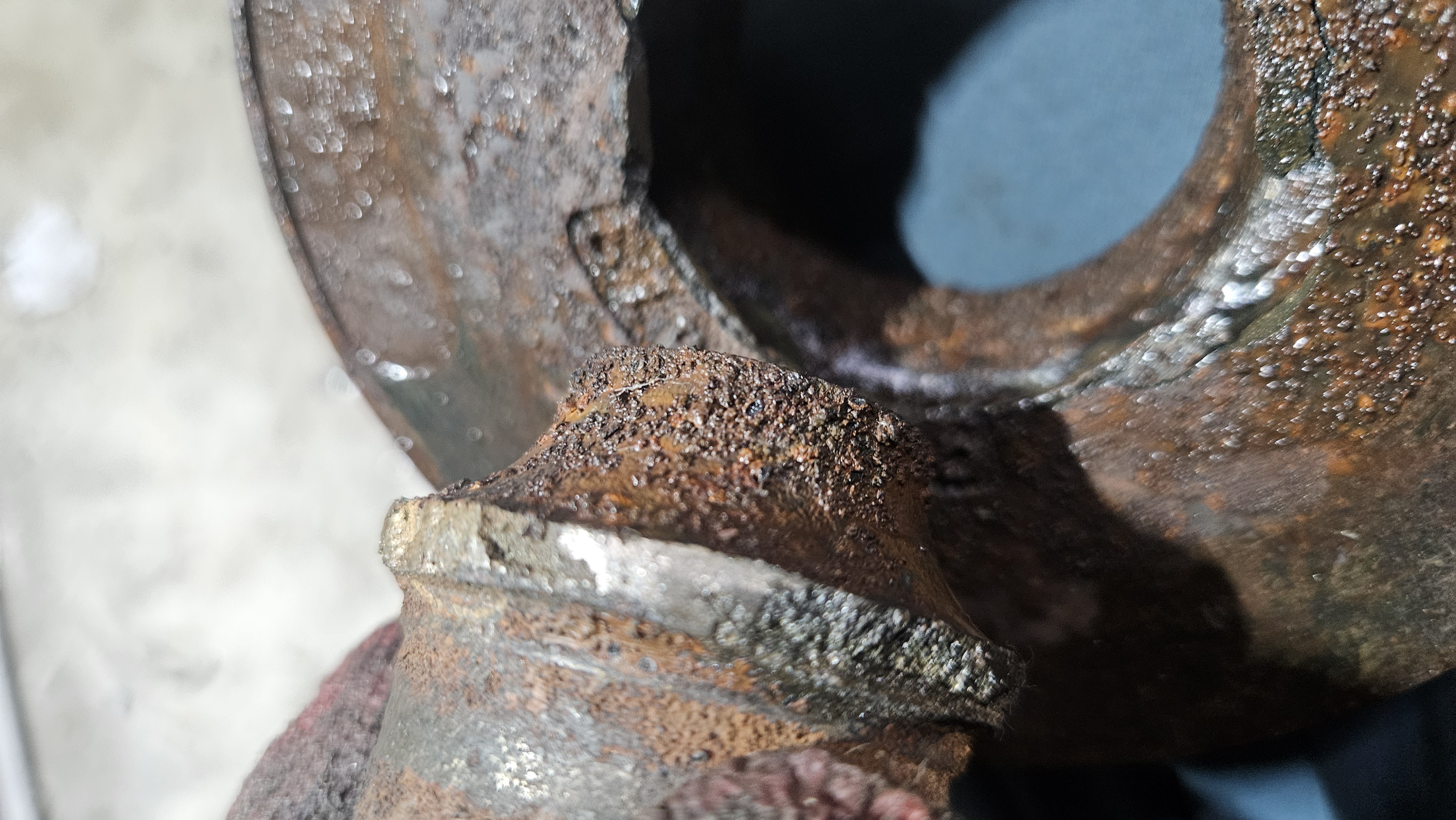

임페라 파손 메카니칼씰 파손
메카니칼씰파손
원인이 충격에 의한건지 임페라 노후하에 의한건지 확실치 않음

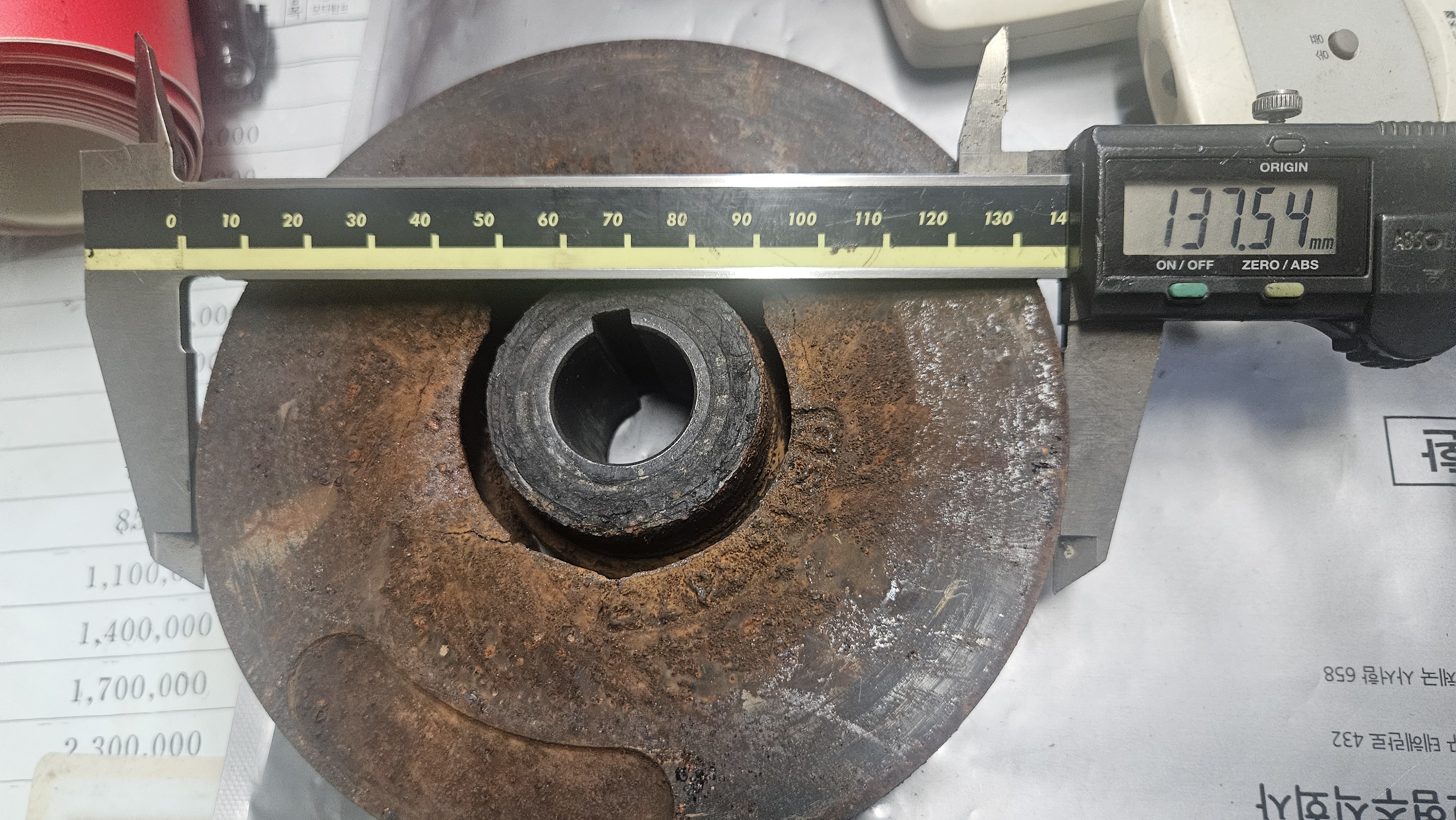

임펠라 다이아137

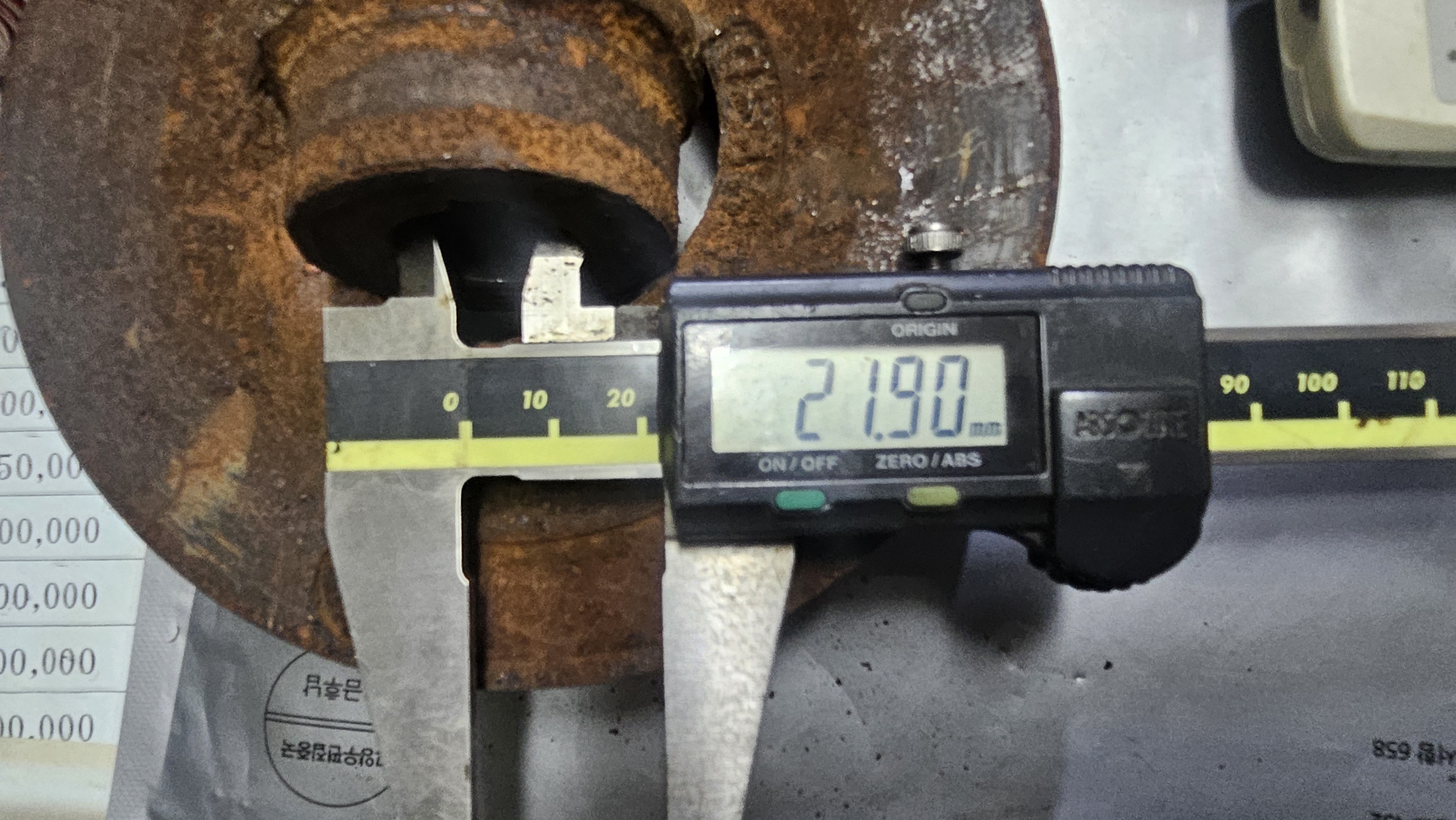

샤프트등 임페라 사이즈 측정

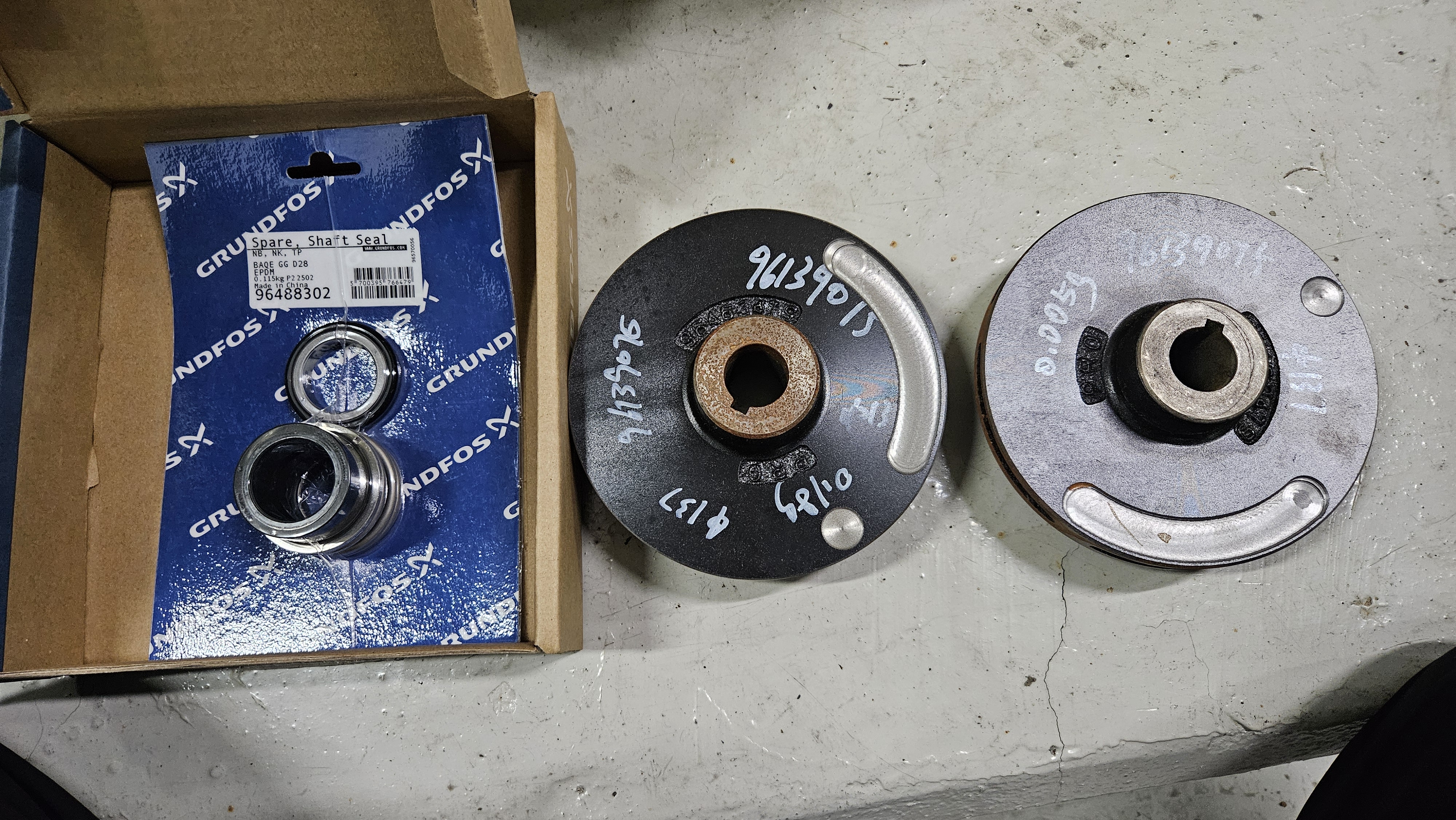

재고가 없어 3달 걸린다고 하였으나 두달만에 왔음 임페라 사이즈 확인
아파트 측에서 임페라 한개는 재고로 갖고 있고 싶다고 추가 주문
펌프케이싱 크리닝
빽케이싱 크리닝
이물질 제거

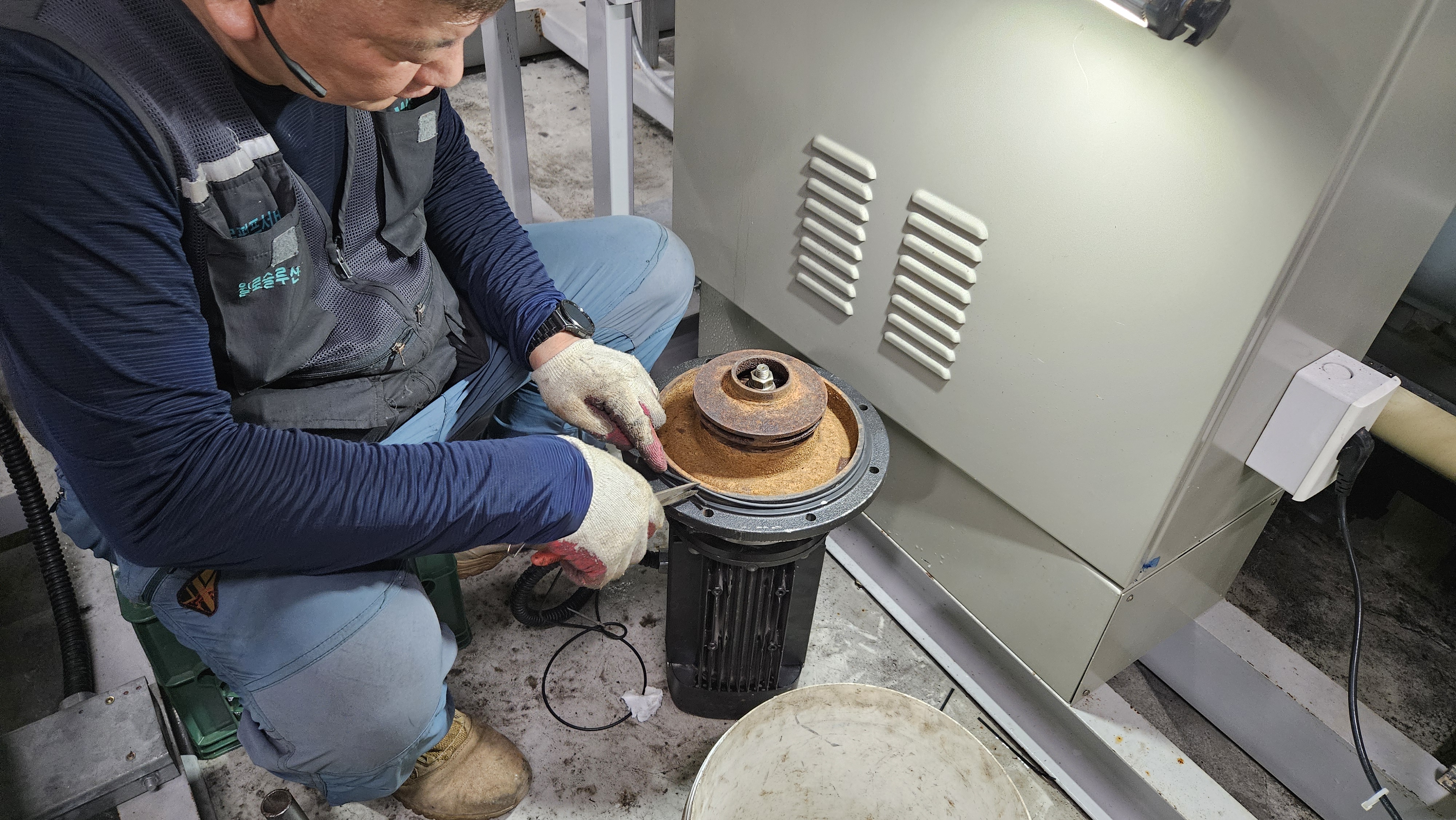

조심 조심 메카니칼씰 임페라 조립후 펌프 케이싱에조립 두근 두근 숨도안쉬고 살살함
흡입 토출밸브 열고 에어밴트열어 에어뺌
압력걸린상태에서 메카니칼씰 누수학인
이제 겁나서 떨어져서 시운전

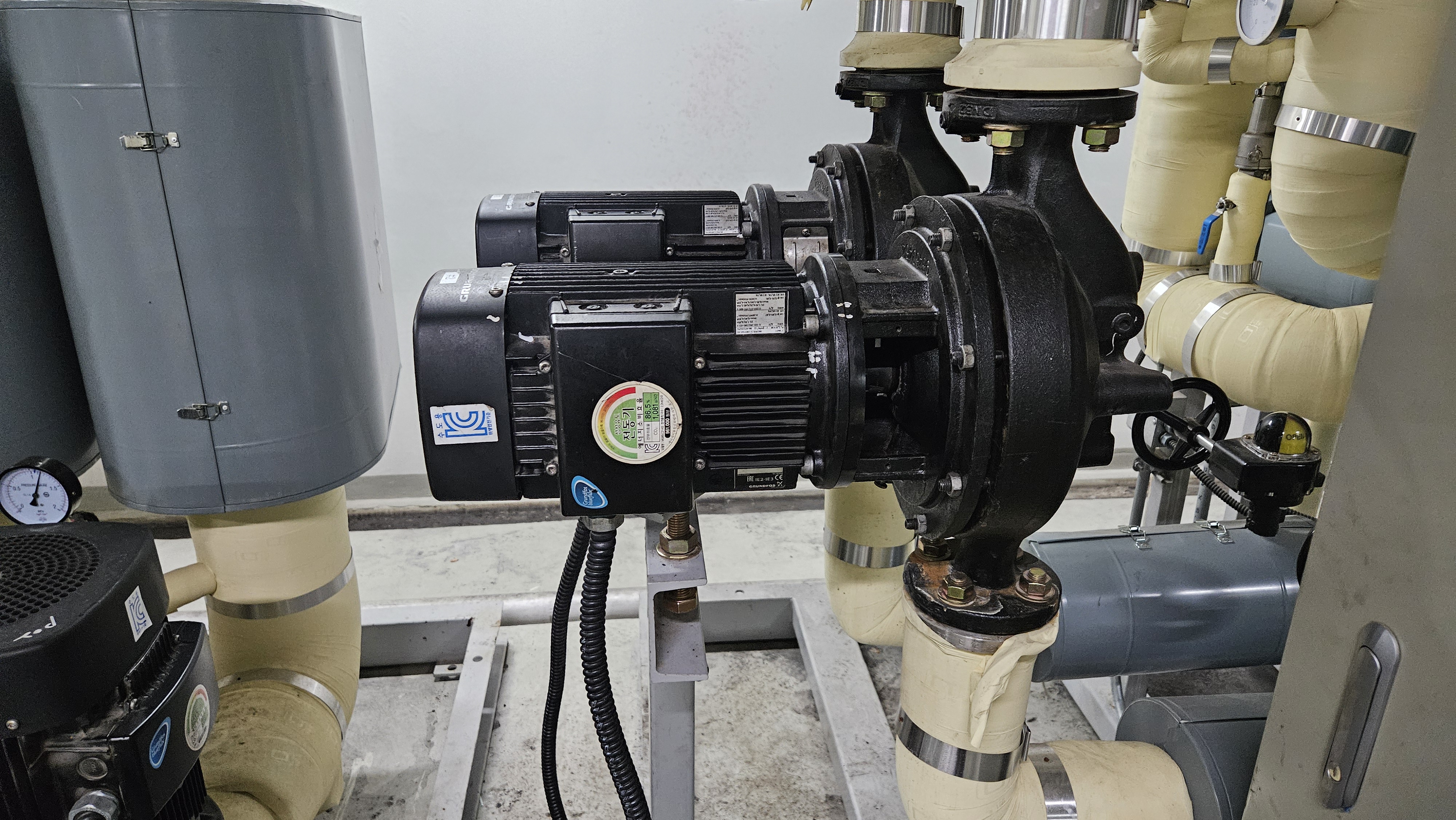

메카니칼씰 부분 확인 이상무 휴~~~~~~~~~
어짜피 해결될테지만 마음고생이 심함
