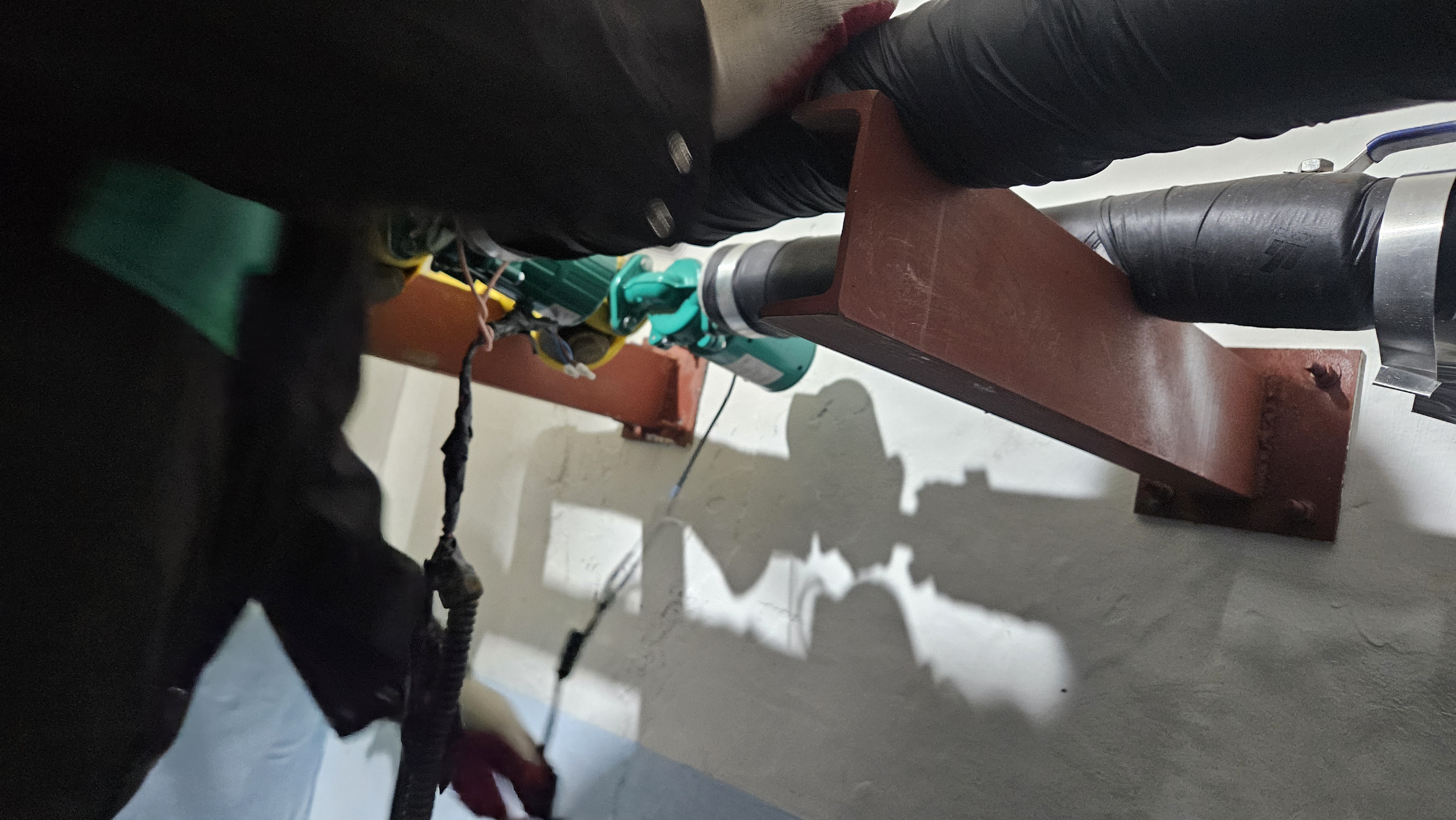

서울특별시 서대문구에 있는 모 교회 기계실 보일러 대류펌프로 사용중인 온수순환펌프 입니다
윌로PH-K043모델로
관리집사님께서 본인이 교체하면 패킹에서 계속 물이샌다고
교체작업을 의뢰 하셨습니다
보일러 대류펌프 온수순환펌프 급탕순환펌프경우
배관이 하나만 있는게 아니라 펌프고장을 대비해서 A펌프 B펌프 이런씩으로 배관을 구성하기때문에
소형일수록 배관 패킹을 넣고 조립하는게 요령이 없다면
펌프교체시 고무패킹이 계속 눌려서 한쪽으로 밀려나오는등 누수문제가 발생할수있습니다

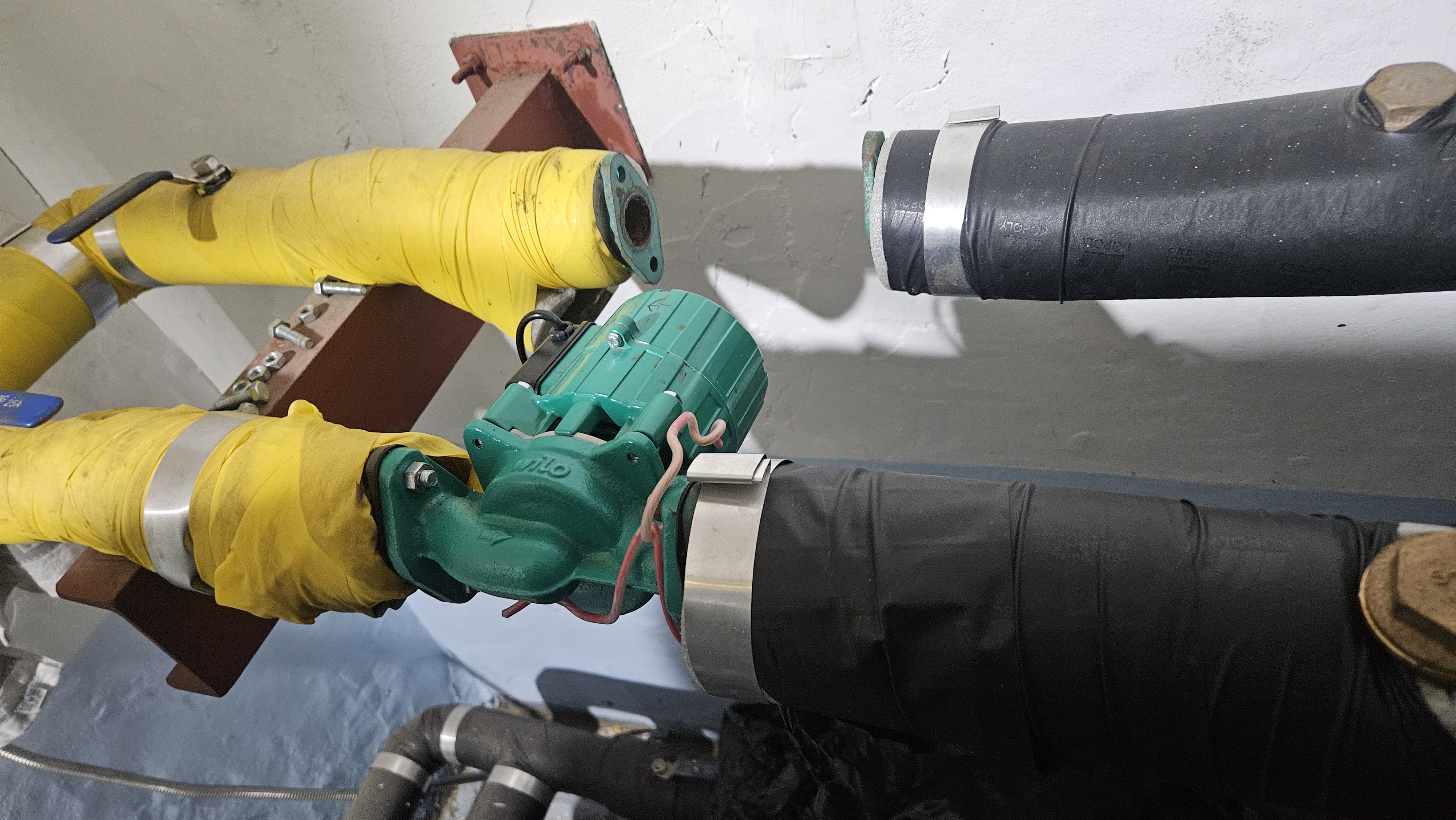

아래 사진처럼 주배관 예비배관 편의상이렇게 칭하겠습니다
대부분의 소형보일러에는 펌프가 녹색이면 윌로펌펌프 검정색이면 한일펌프로 생각하시면 될것 같습니다
교회 자체적으로 자주 고장나다 보니 구매를 해놓셨다고 합니다
윌로 온수순환펌프 PH-K043M 모델입니다
일반적으로 보일러로 물이 들어가게 하는 방향으로 설치되어있습니다
이유는 보일러에서 나오는물온도보다 보일러로 들어가는 물의 온도가 낮아 펌프수평에 유리합니다 또한 온도에 따른 여러가지 현상을 방지할수도있습니다

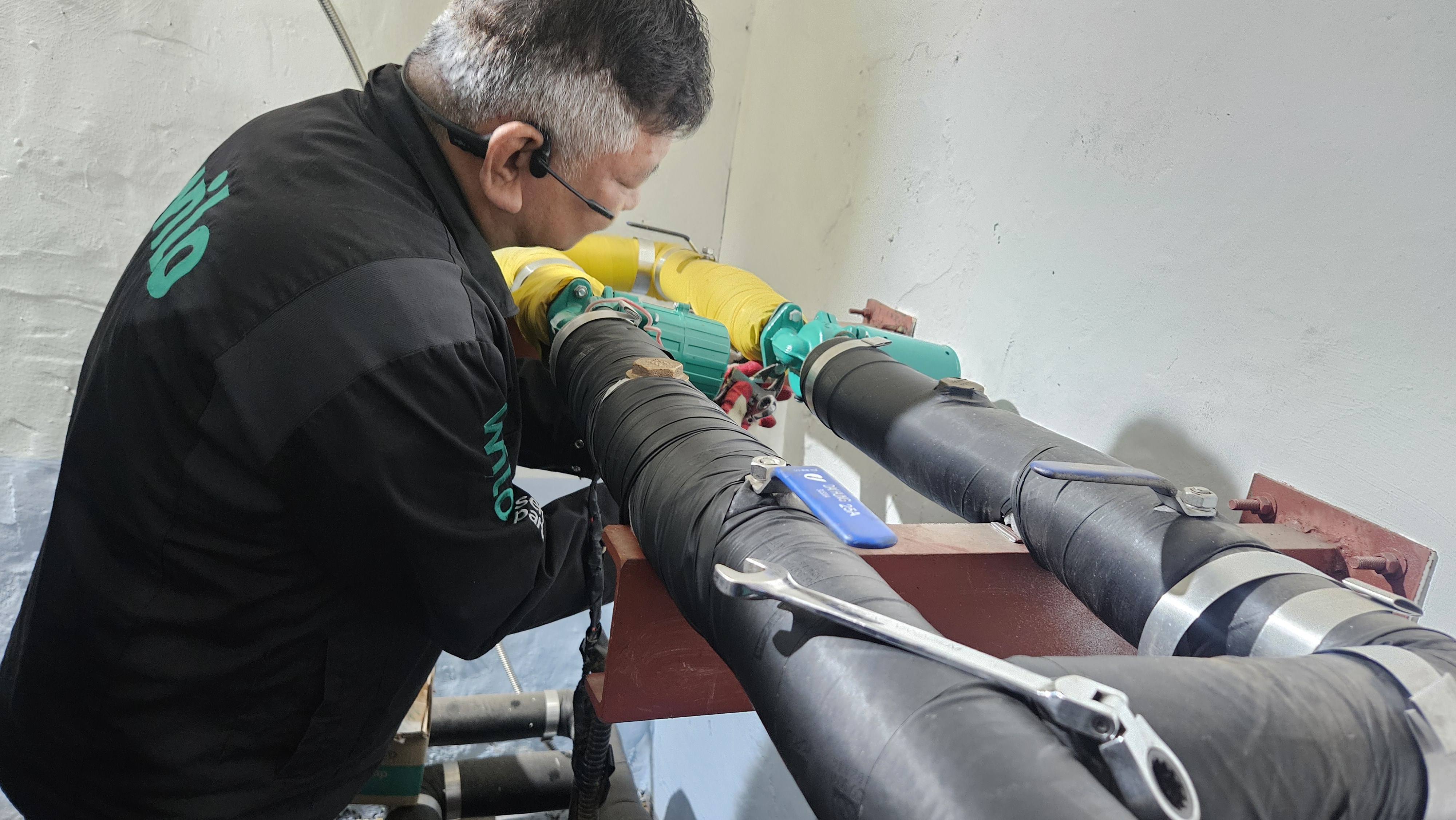

배관 고정 U볼트를 풀어서 유격을 발생시키고 다시 고정하고있습니다
전원선을 열결하고 될수있는한 전원선을 혹시 모를 누수로 부터 문제가 생기지 않게 배관 보온제 위로 고정합니다
교체후 후렌지 부분에 누수가 있는지 시운전합니다
