DLP250-100 15KW 대영파워인라인펌프 진동과소음으로 점검조치 복지관 냉온수순환펌프로 사용

경기도 하남시에 있는 모 종합복지관 냉온수 순환펌프

대영파워 인라인펌프 DLP250-100 15KW 진동과소음으로 인한 담당자분이 사진을 보내왔습니다

4년전인가도 저희대승엔지니어링에서 소음과 진동으로 반출후 수리 조립해준 펌프입니다

그당시 설치한직후 부터 이상이 있어 설치업체로 부터 A/S를받고 모터 펌프 제조업체 들로부터도 정확한 답을 얻지 못하고 1년이 지나고 A/S끝나자 마자 소음과 진동이 심해 저희 대승엔지니어링에서 분해결과 반부하측 샤프트 소손으로 소음과 진동이 발생하여 수리 해주었던 부분입니다

​

4년정도 이상없이 사용하다 갑자기 소음과 진동이 발생했다고 동영상을 보내와서 방문후 점검 하였습니다

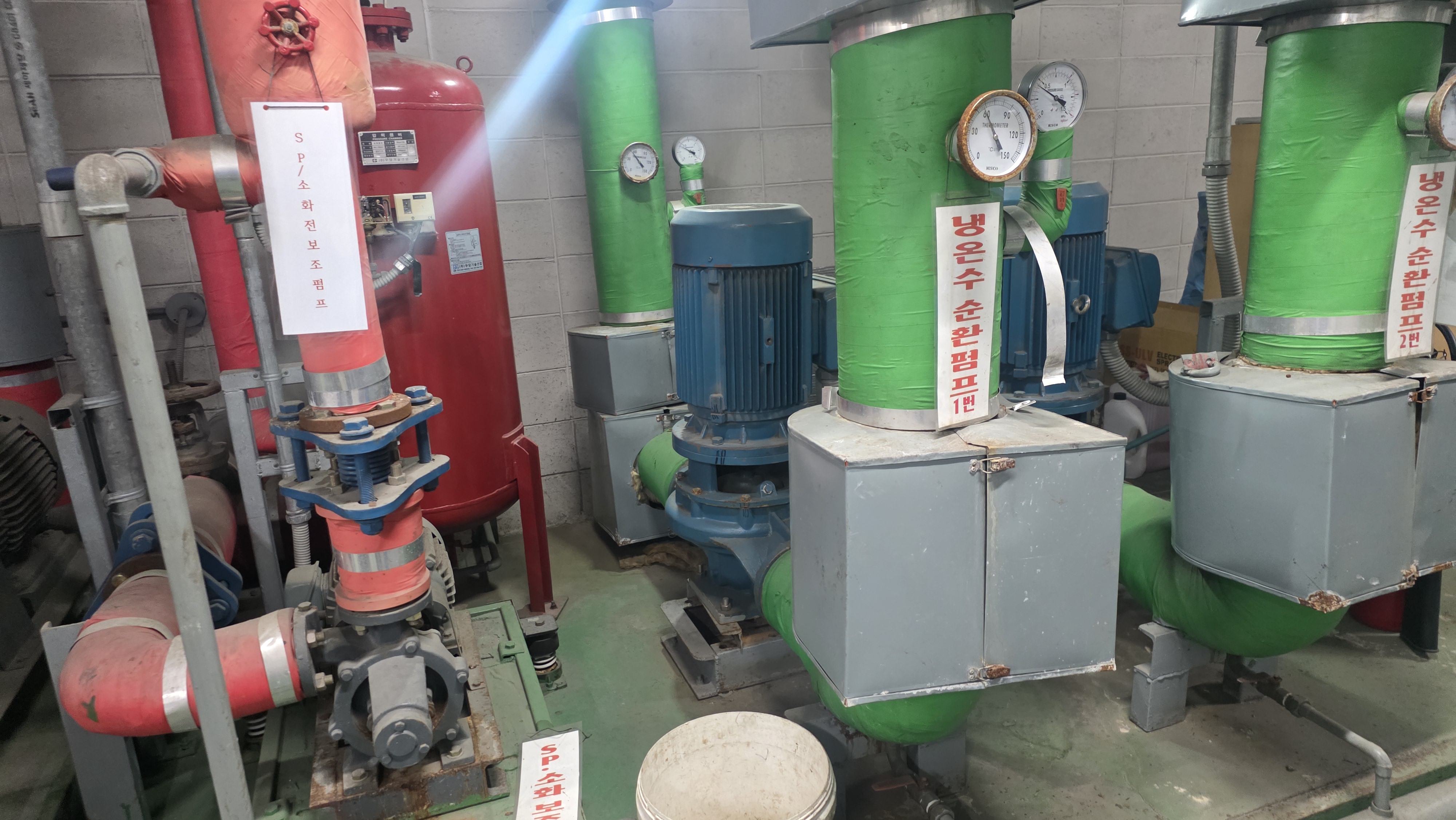

냉온수 순환펌프로 사용중인 대영파워인라인펌프입니다

펌프를 분해하기위해 모터측 팬카바분리중

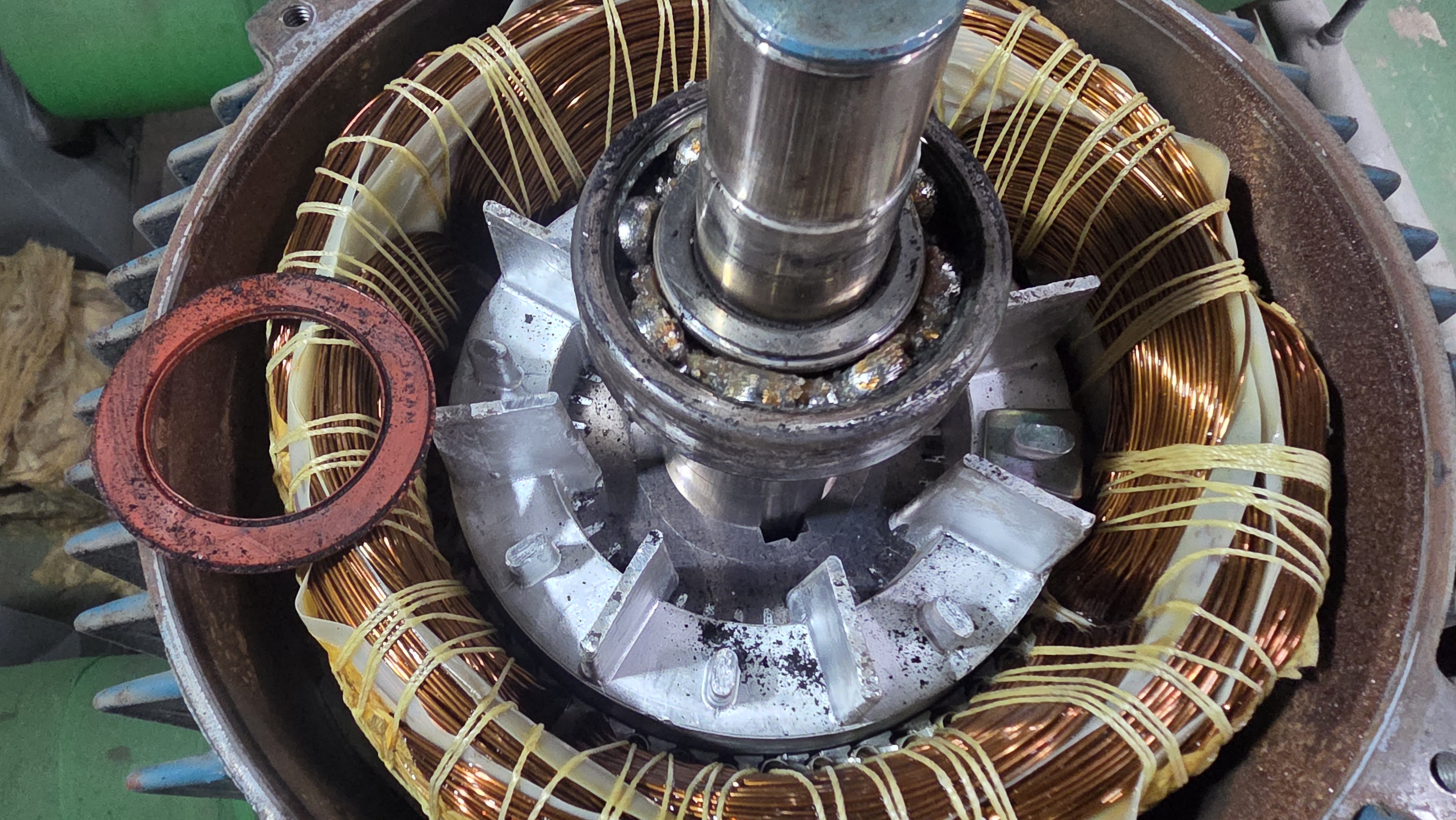

반부하측 베어링브라켓을 분리하자 소음과 진동원인이 나왔습니다

베어링브라켓 베어링자리 소손으로 진동과 소음이 발생한것 같습니다

이부분에 대해서는 쉽게 접근하기 어려운문제입니다

담당자 분께 인라인펌프 가 순환펌프용으로 사용하는데 용량이 너무 큰것 같다 이경우 소음과진동이 발생할수있으니 적정용량을 찾기 위해 임페라 컷팅을 권하였으나 난방용량문제로 받아드려지지않아 그당시 그대로 임페라를 사용했었습니다

베어링문제일까하고 베어링 씰을 제거 해보았습니다

베어링자체에 큰 문제는 없는걸로 보입니다

수리를 위해 인라인펌프를 펌프케이싱에서 분리합니다

이번엔 임페라 컷팅을 목표로 삼았습니다

한쪽을7mm 14mm컷팅을 했습니다

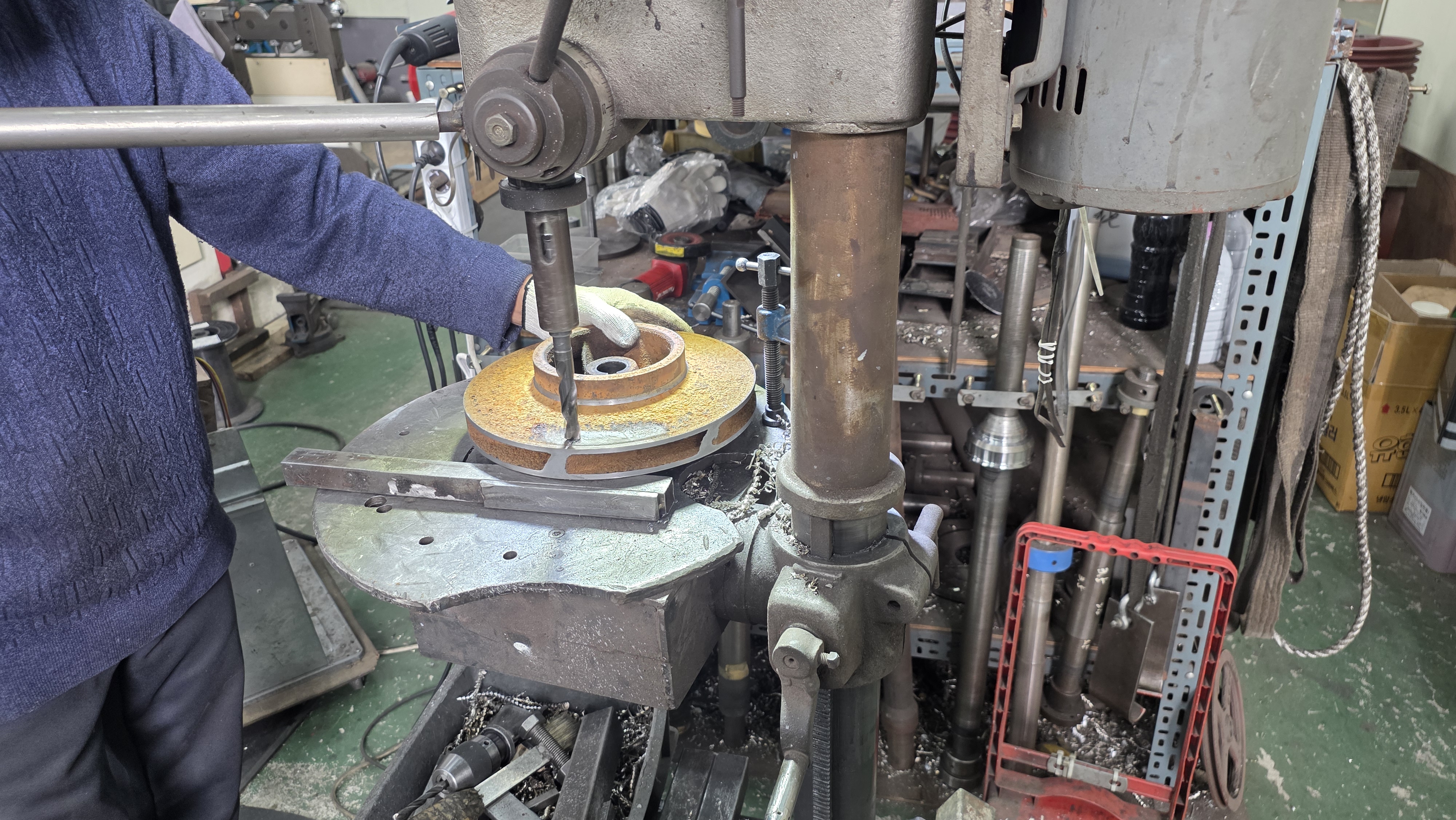

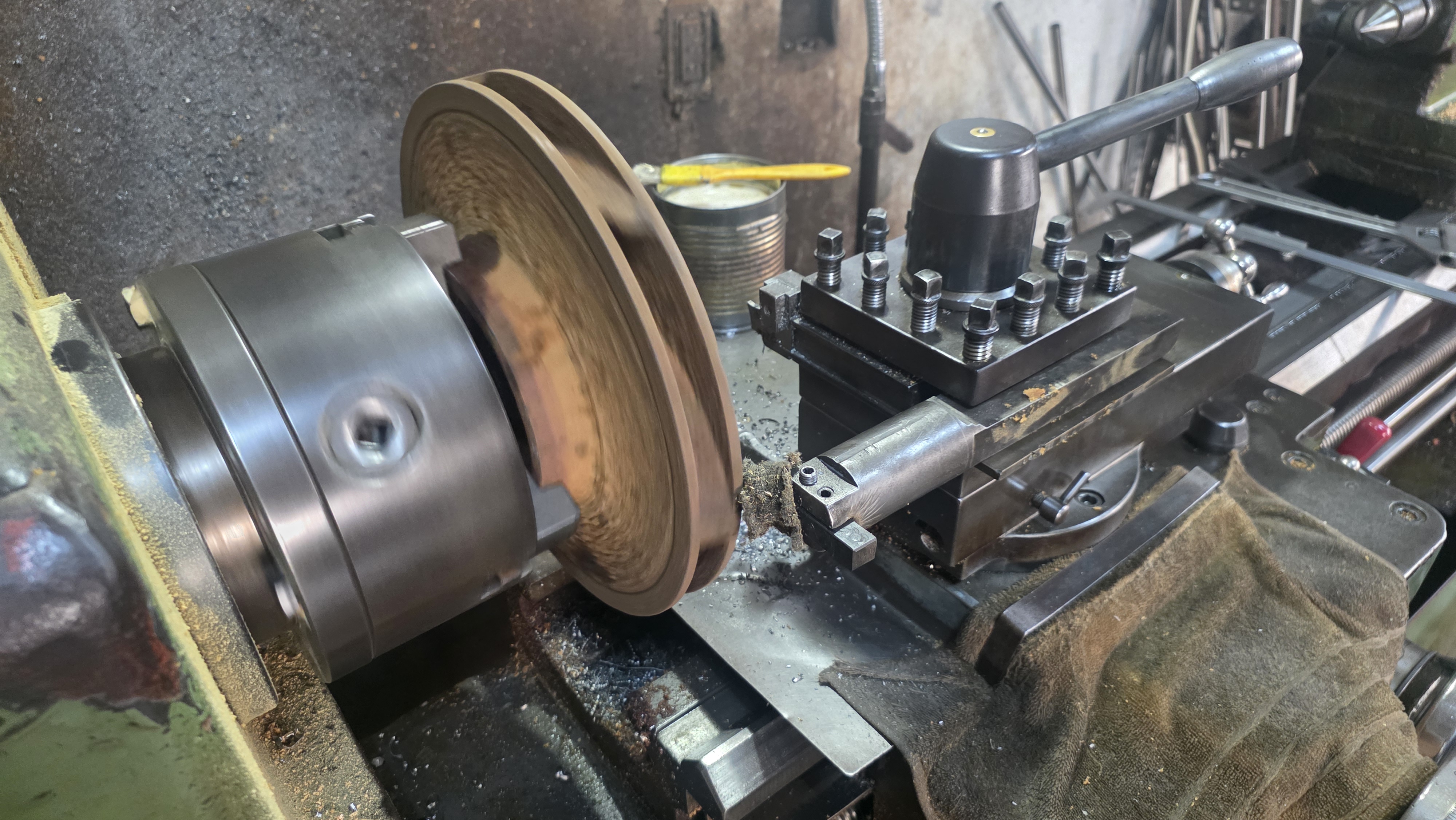

임페라 컷팅

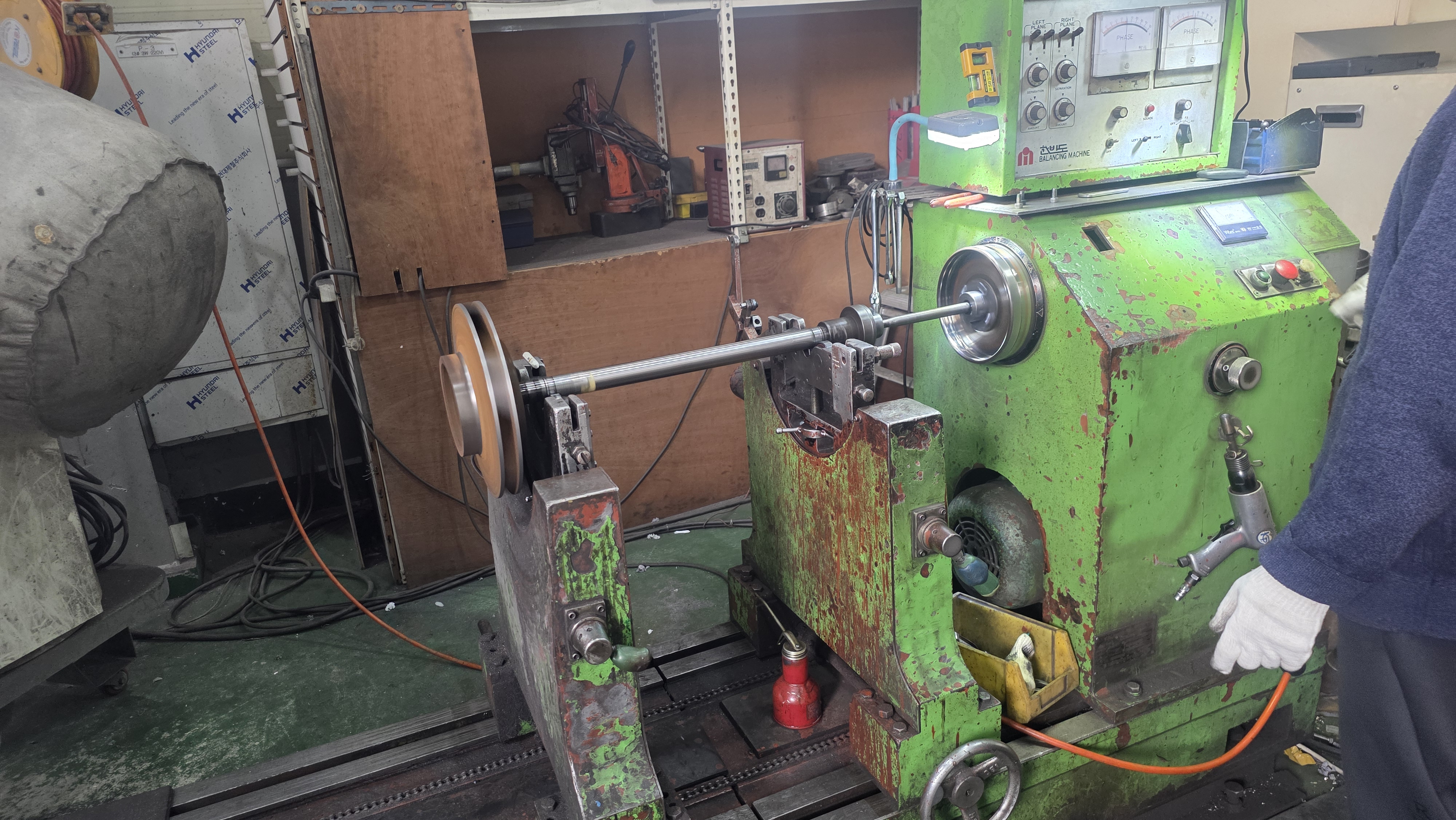

컷팅후 임페라바란싱작업

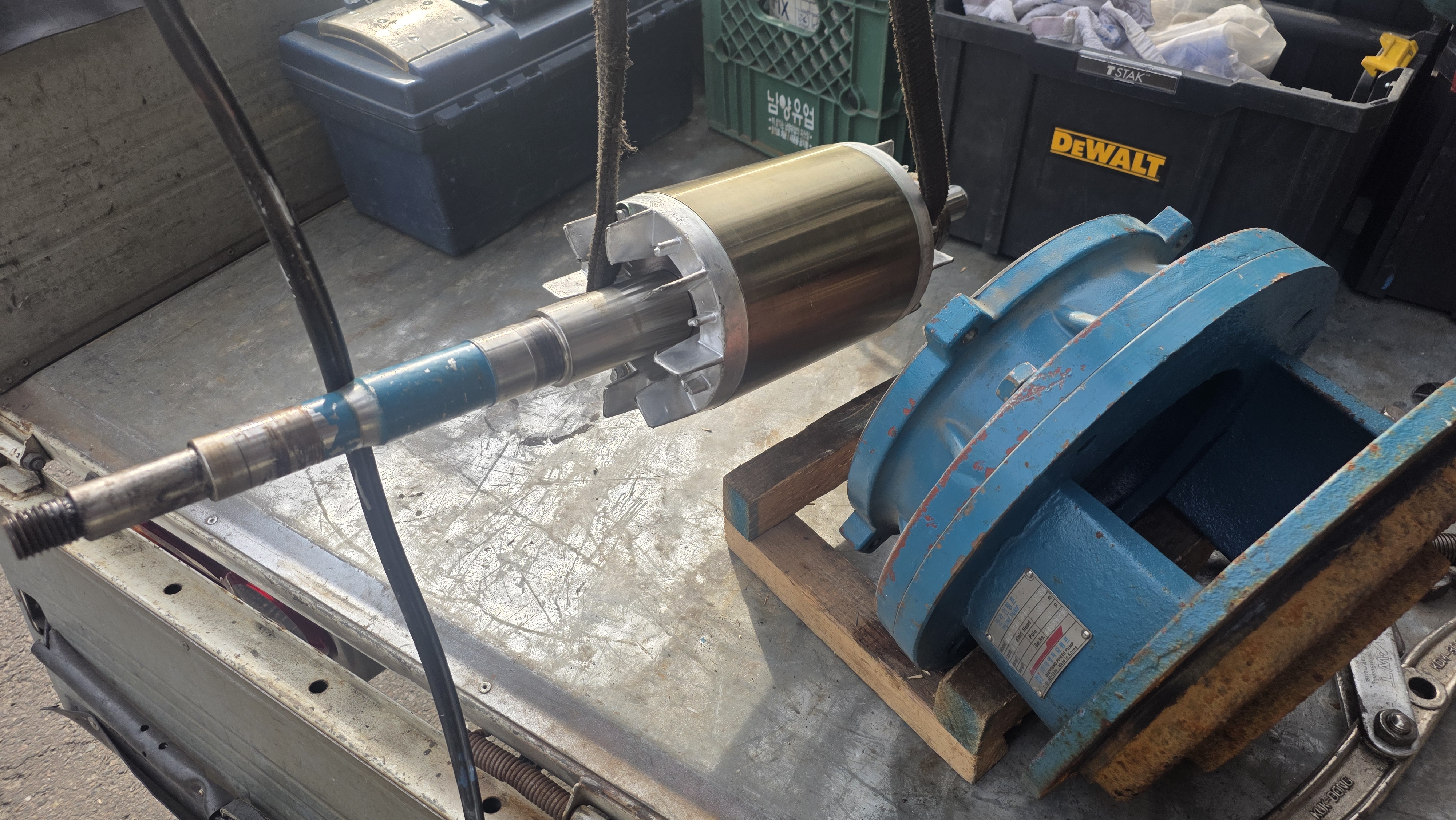

펌프샤프트 분리

베어링유도가열기를 이용하여 베어링을 교체합니다

샤프트 베어링교체 임페라 컷팅 반부하측 브라켓 교체 메카니칼씰교체등을 진행합니다

펌프 무게 때문에 현장에서 조립하기로 했습니다

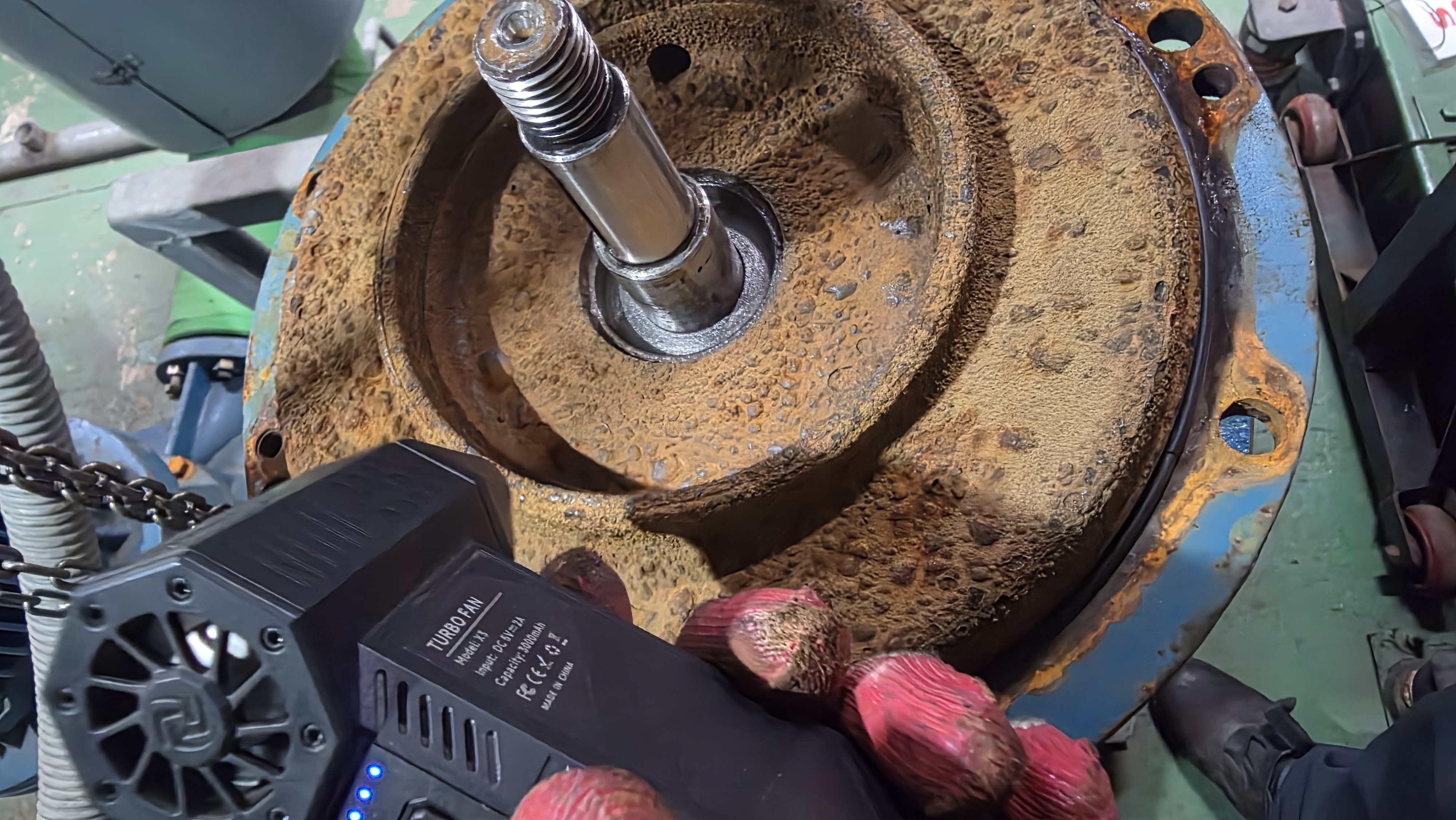

메카니칼씰 교체를 위해 이물질제거

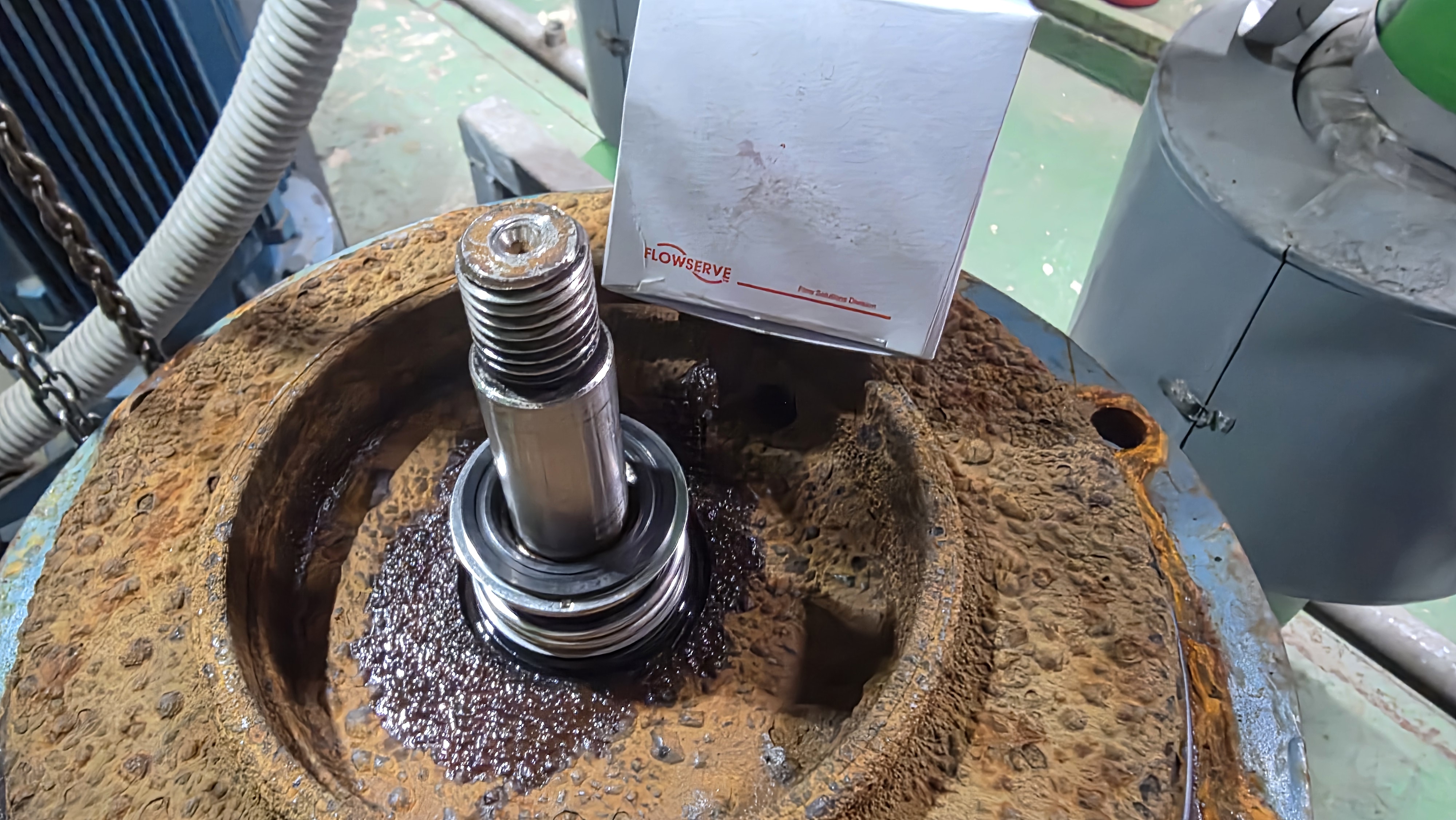

메카니칼씰 교체

임페라 조립

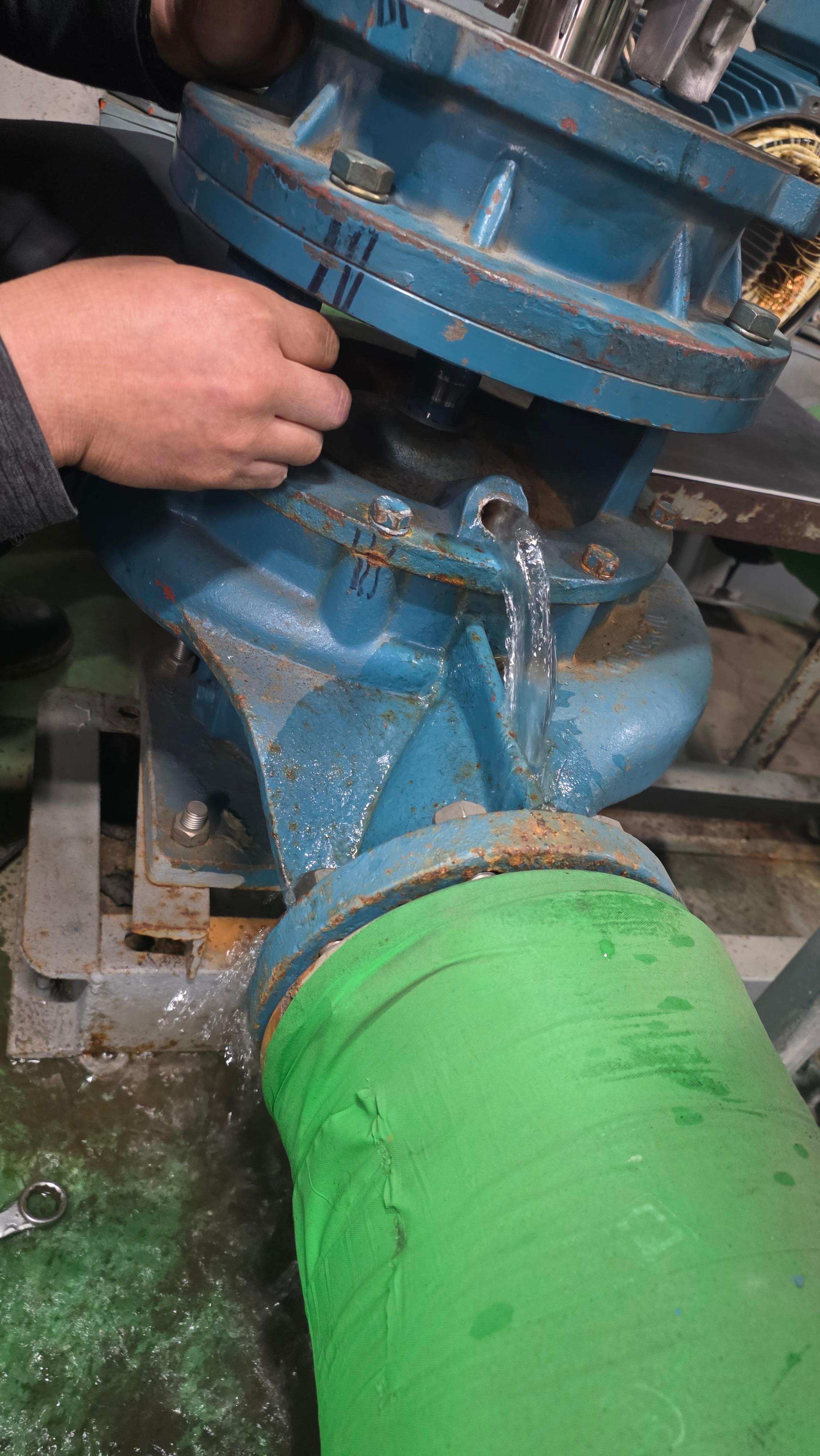

펌프조립후 에어빼기를 합니다

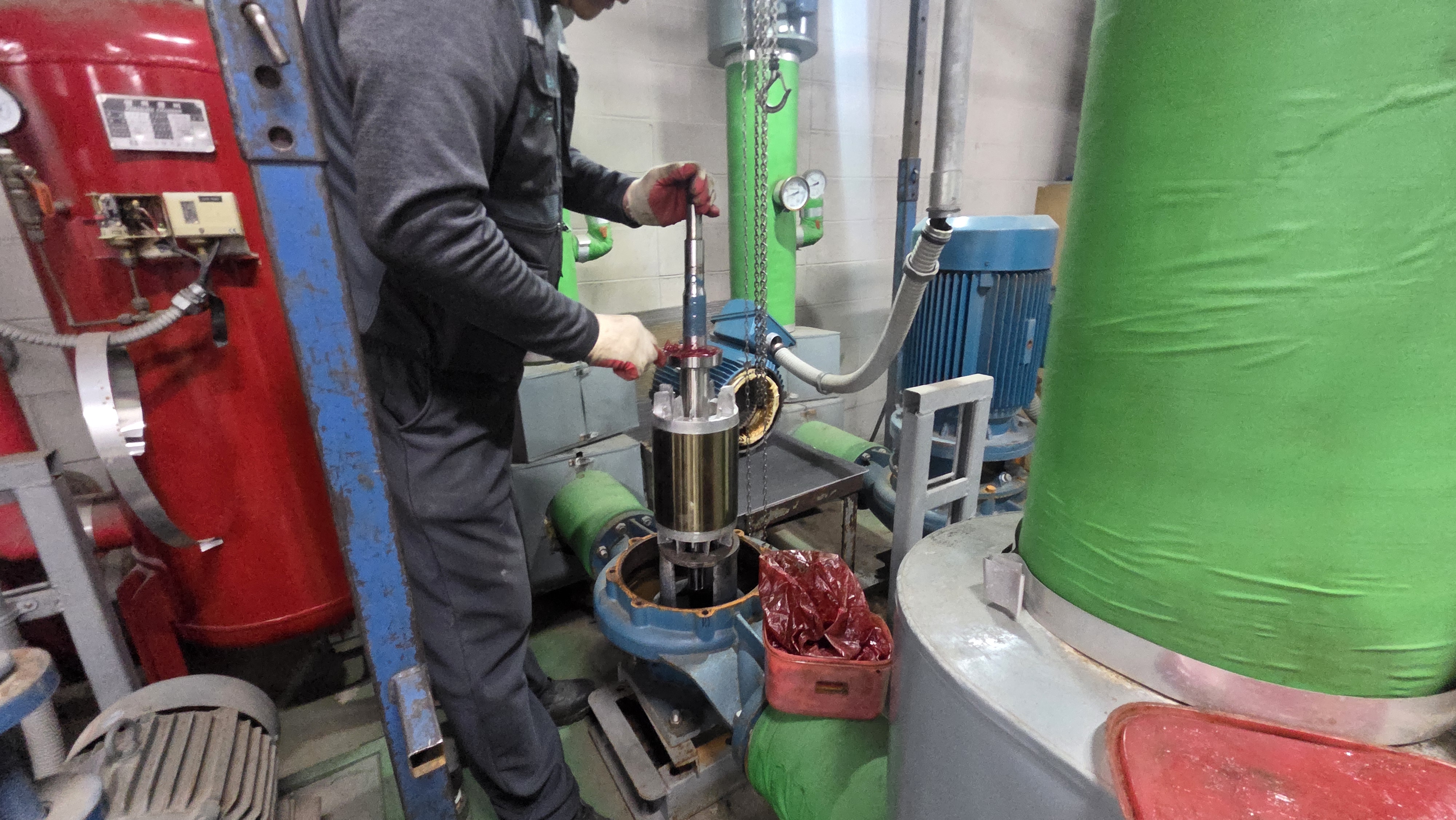

모터 고정자조립

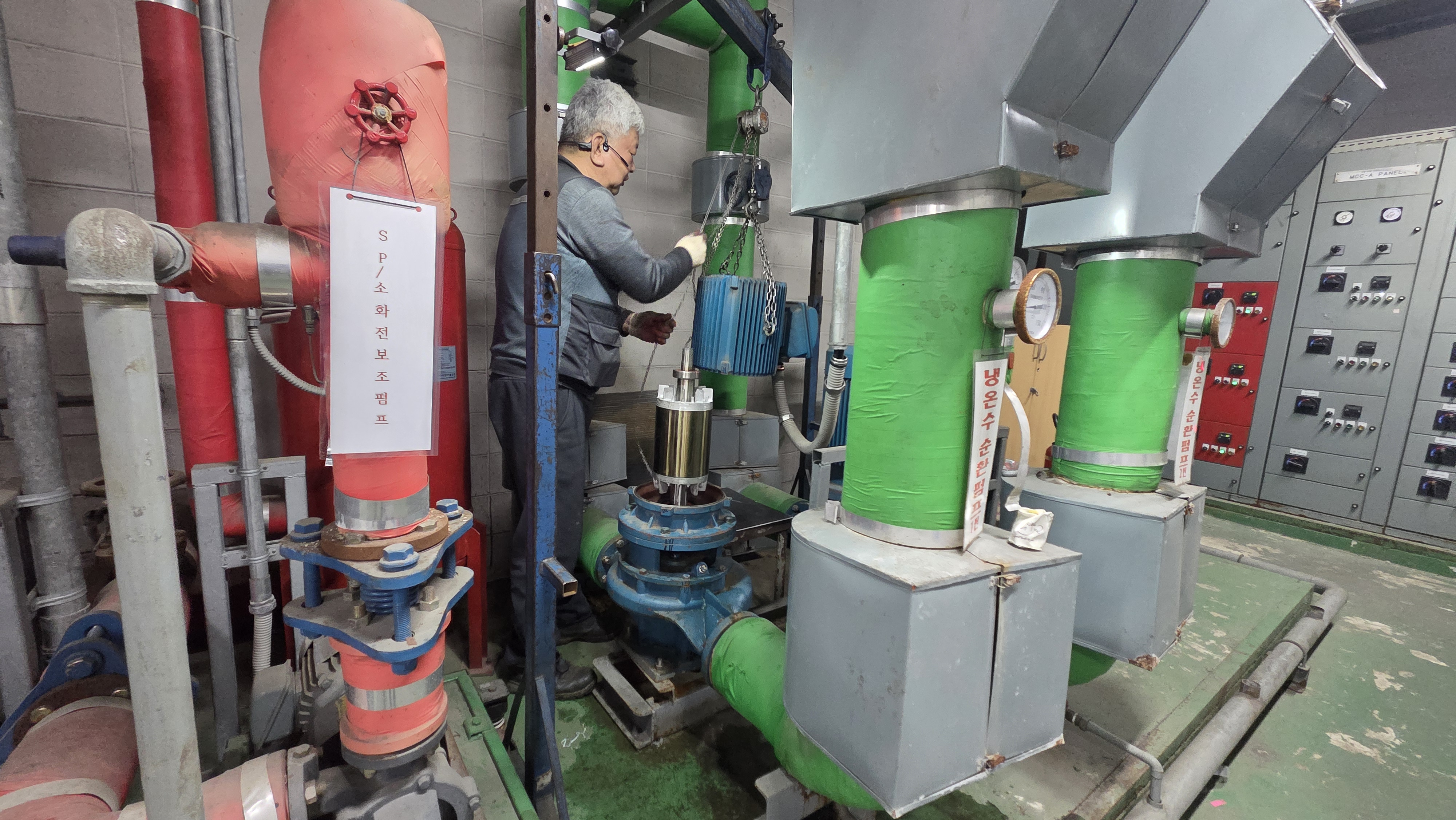

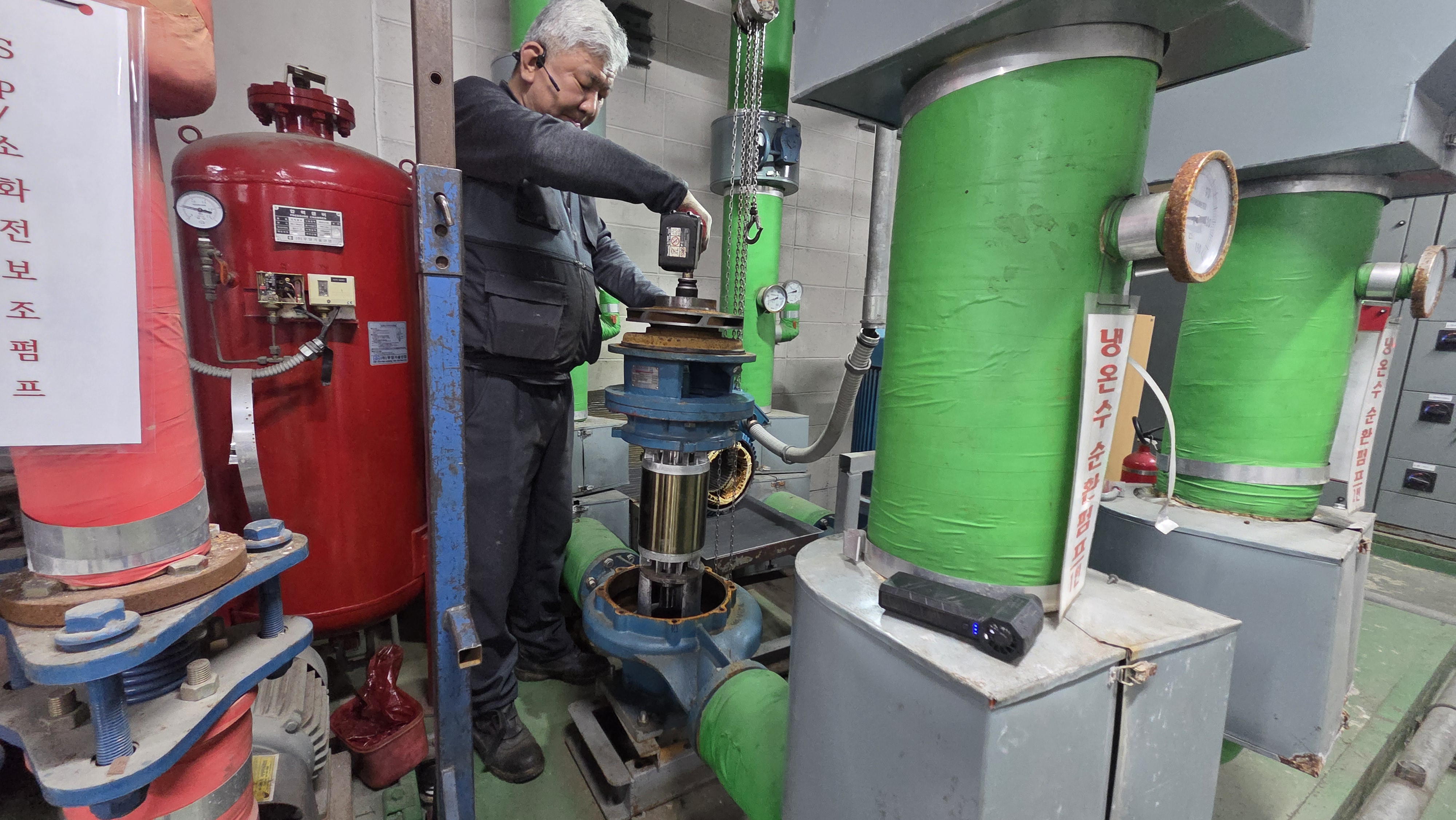

펌프조립

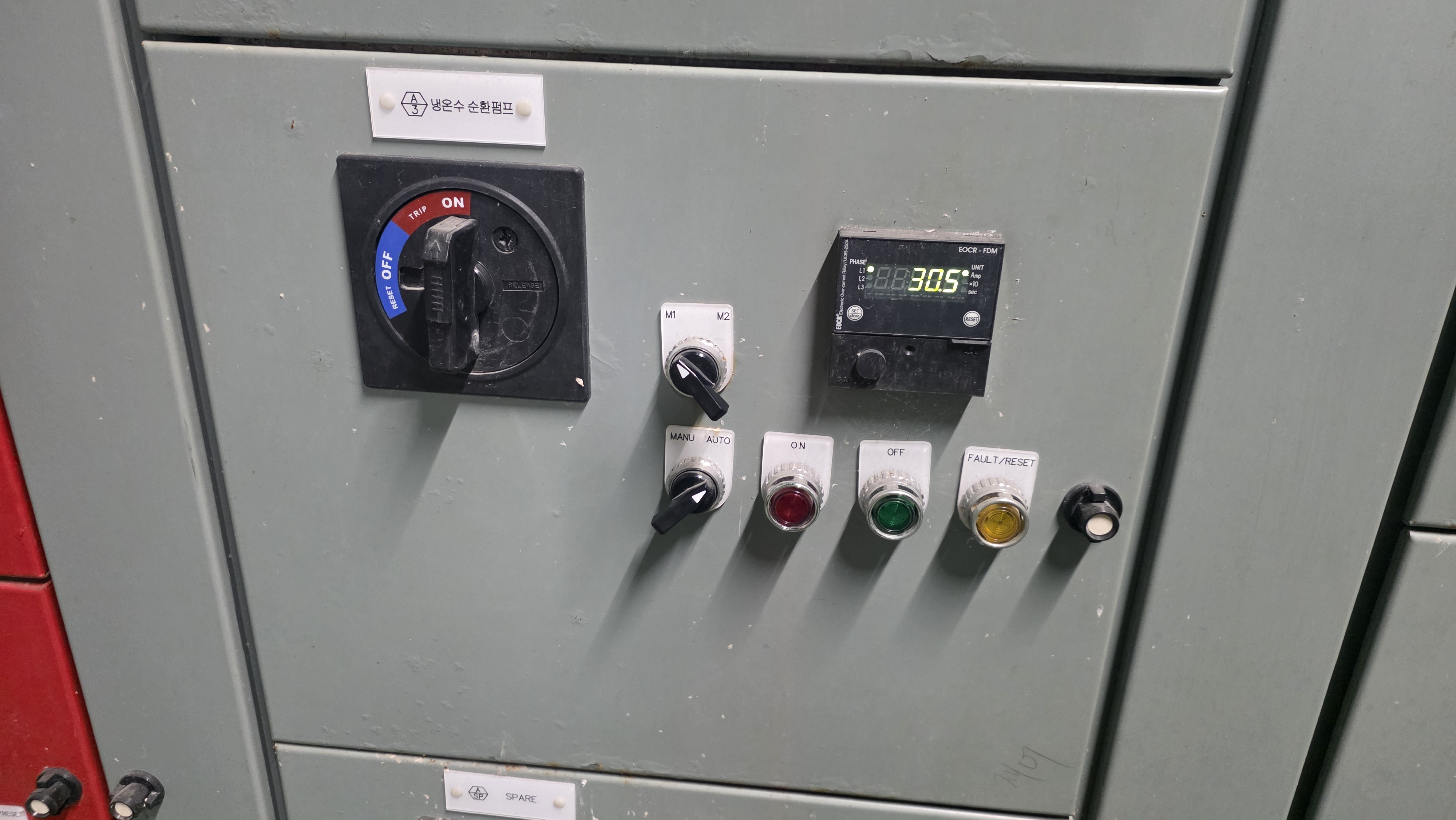

시운전 운전암페어 37A에서 30.5A로 떨어지고 소음과진동도 많이 줄었습니다

임페라를 좀더 컷팅하고 싶었으나 효율이 너무 떨어질까봐 이부분은 수리업체로써

기존 설계도 대로 설치된부분에 대해서 반론을 제지 할수없는 부분입니다

초기 설치및 교체시 문제를 해결해야 할부분이였는데

이점이 아쉽네요

다만 수리업체로써 최선을 다할뿐입니다
