아파트 저층 열교환기 급탕순환펌프 오버홀 그런포스 TP 32-300 2.2kW2P(3마력2극)

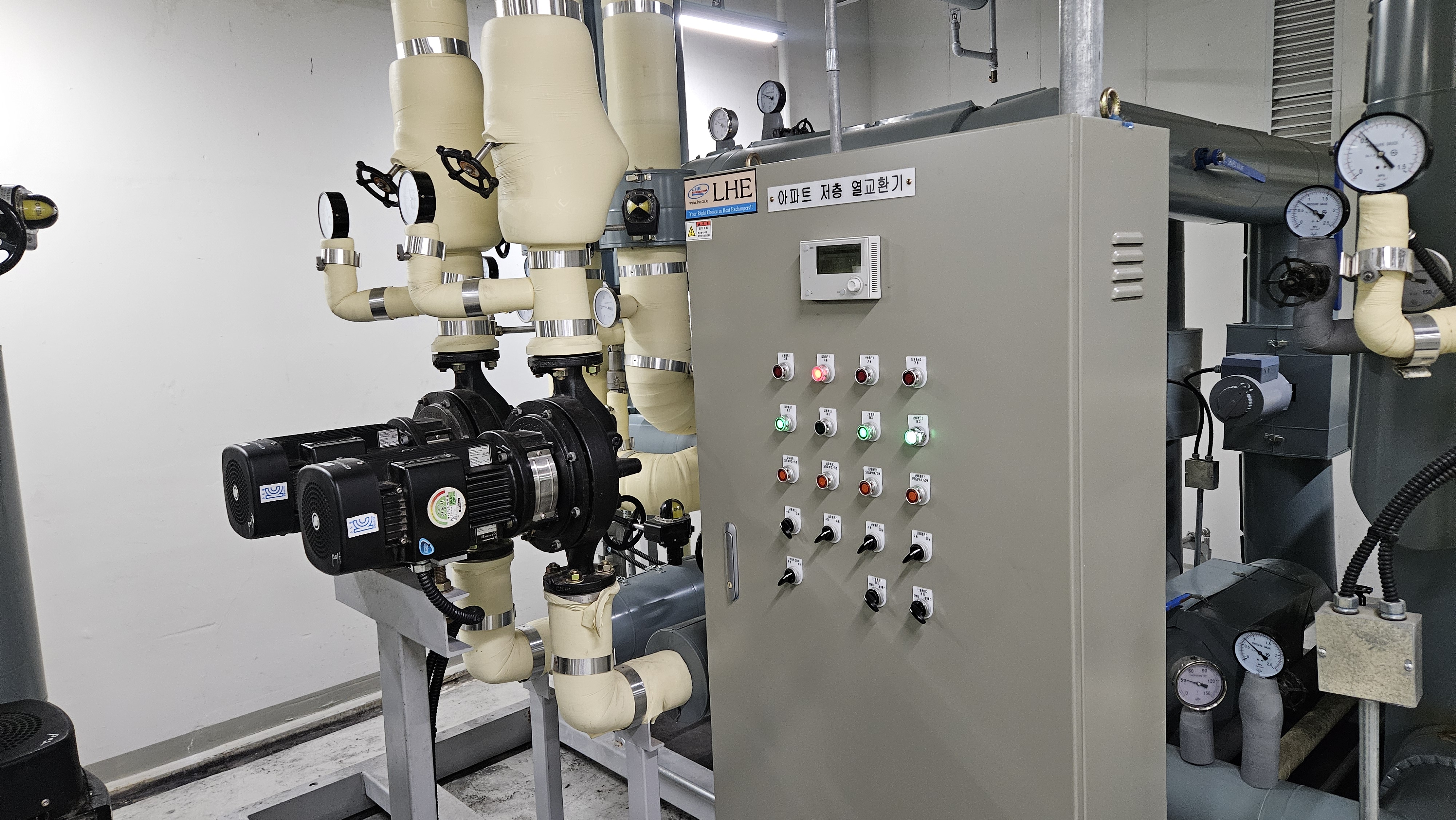

인천광역시 연수구 송도에 있는 모 아파트 저층부 열교환기 급탕순환펌프 그런포스 인라인펌프 TP32-300 2.2kW2P(3마력2극) 오버홀 작업입니다

​

오버홀 준비물 메카니칼씰 베어링 오링 잡자재

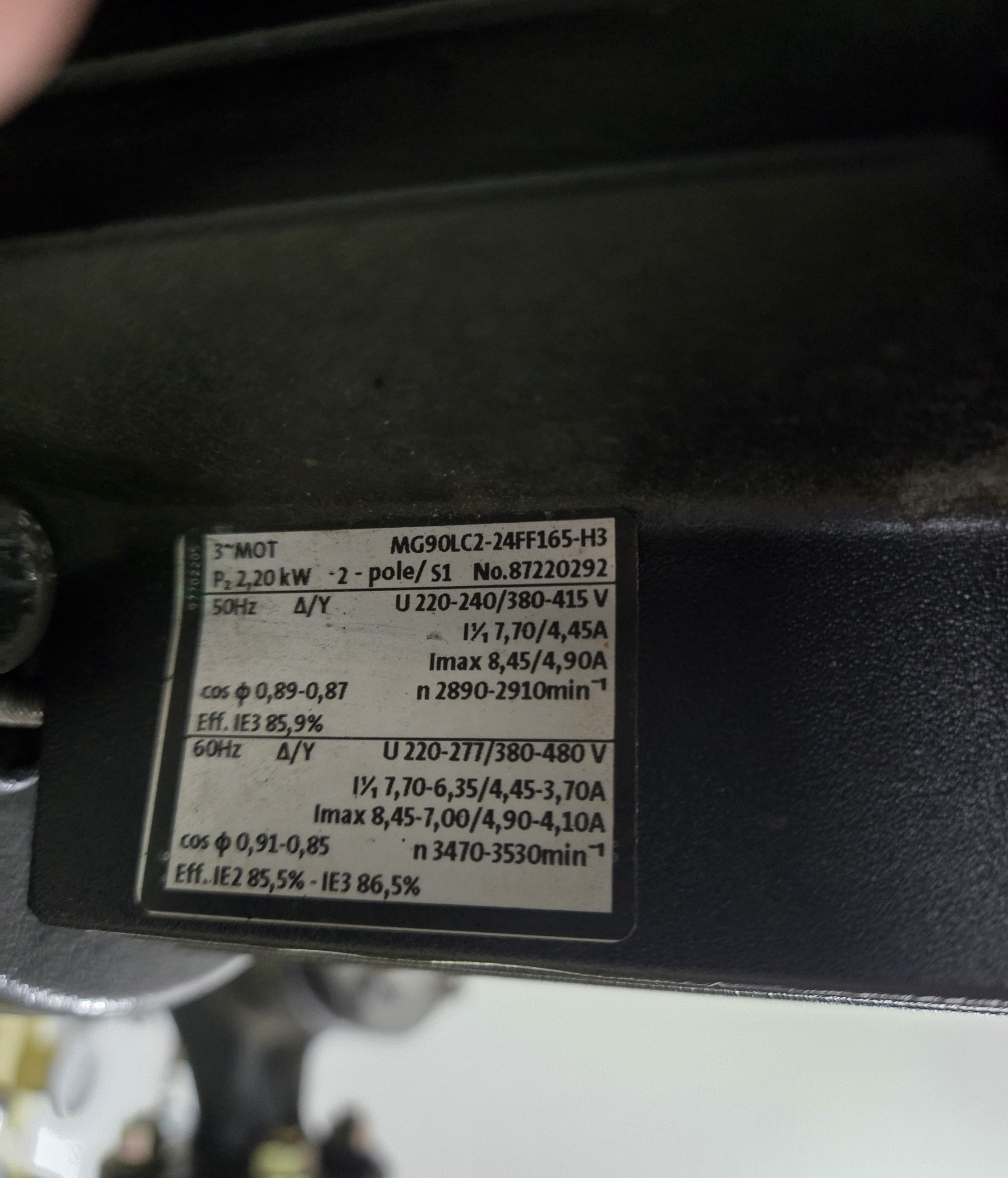

모터 명판 2.2kW2P 3마력2극

펌프 타입 TP 32-300

인라인펌프 모터베어링 규격 부하측 6305ZZC3 반부하측 6205ZZC3급

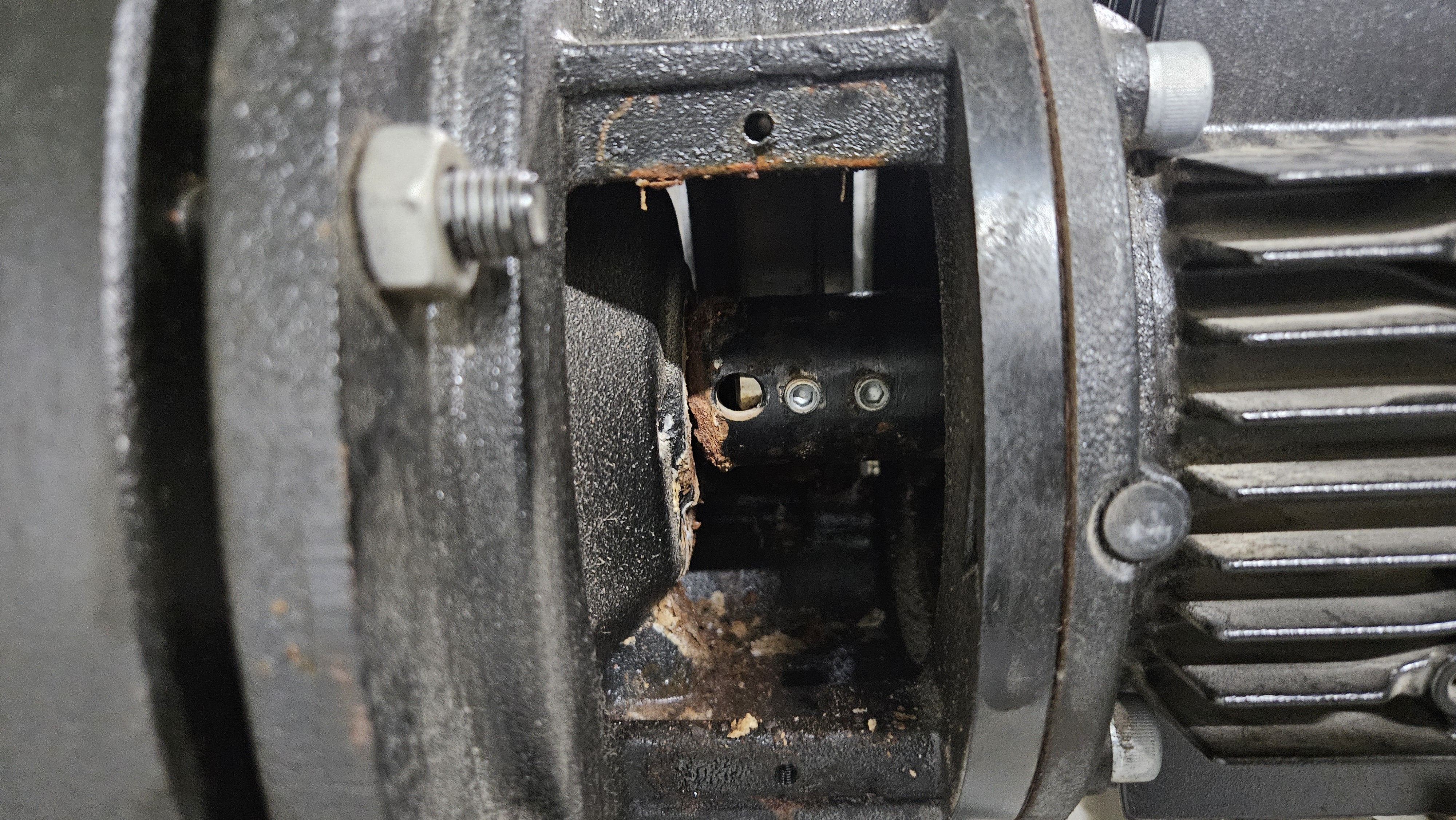

펌프메카니칼씰 부분에서 누수 발생흔적

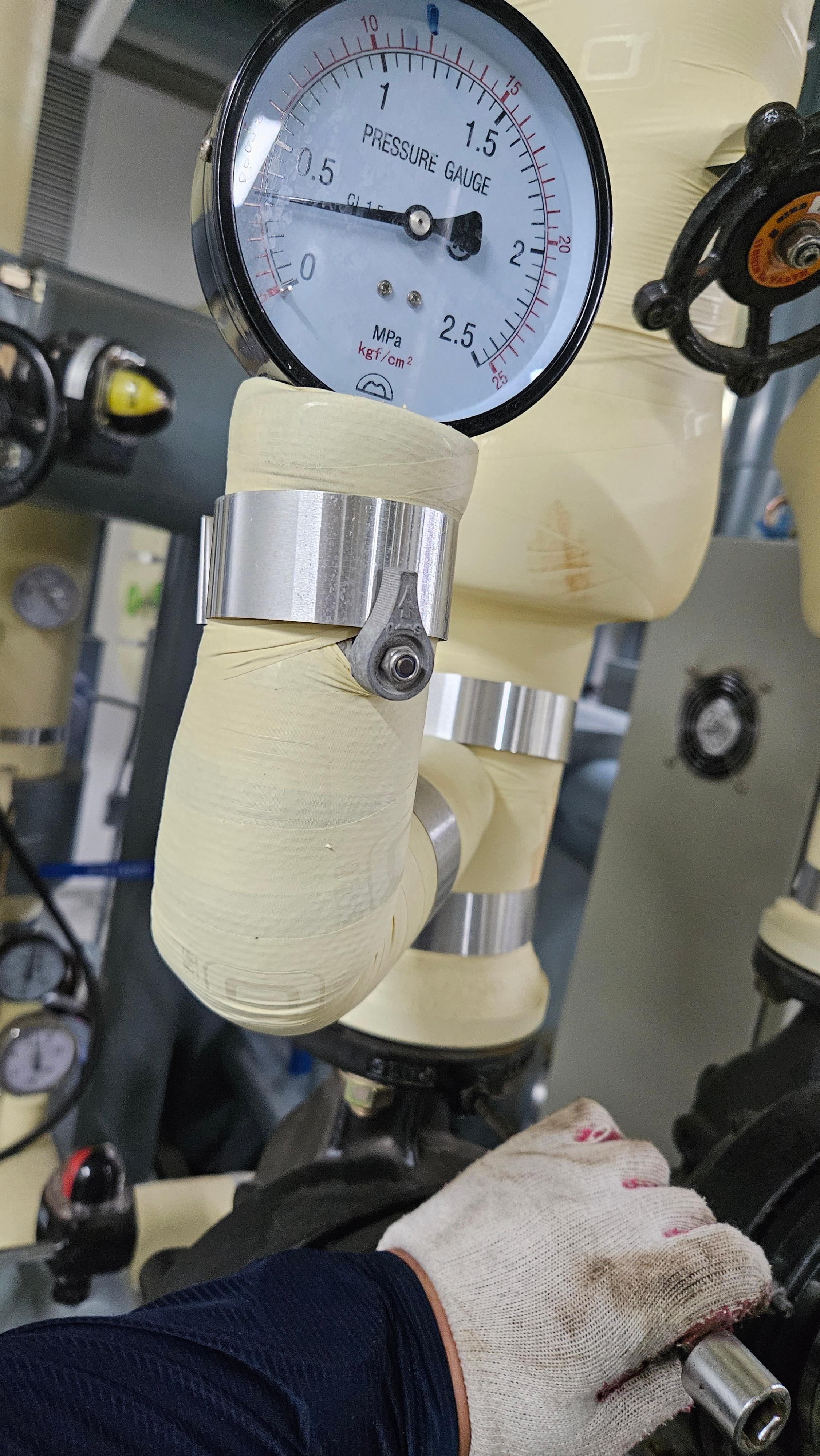

오버홀전 흡입측밸브와 토출측밸브를 잠근후 완전히 잠겼는지 압력계를 체크 합니다 기존압력이 11.5KG에서 에어벤트 밸브를 열어 압력이 0으로 내려오면 완전히 닫혔다 볼수있습니다

케이싱에서 펌프임페라와 모터 부분을 분리합니다

케이시 에서 모터펌프 분리

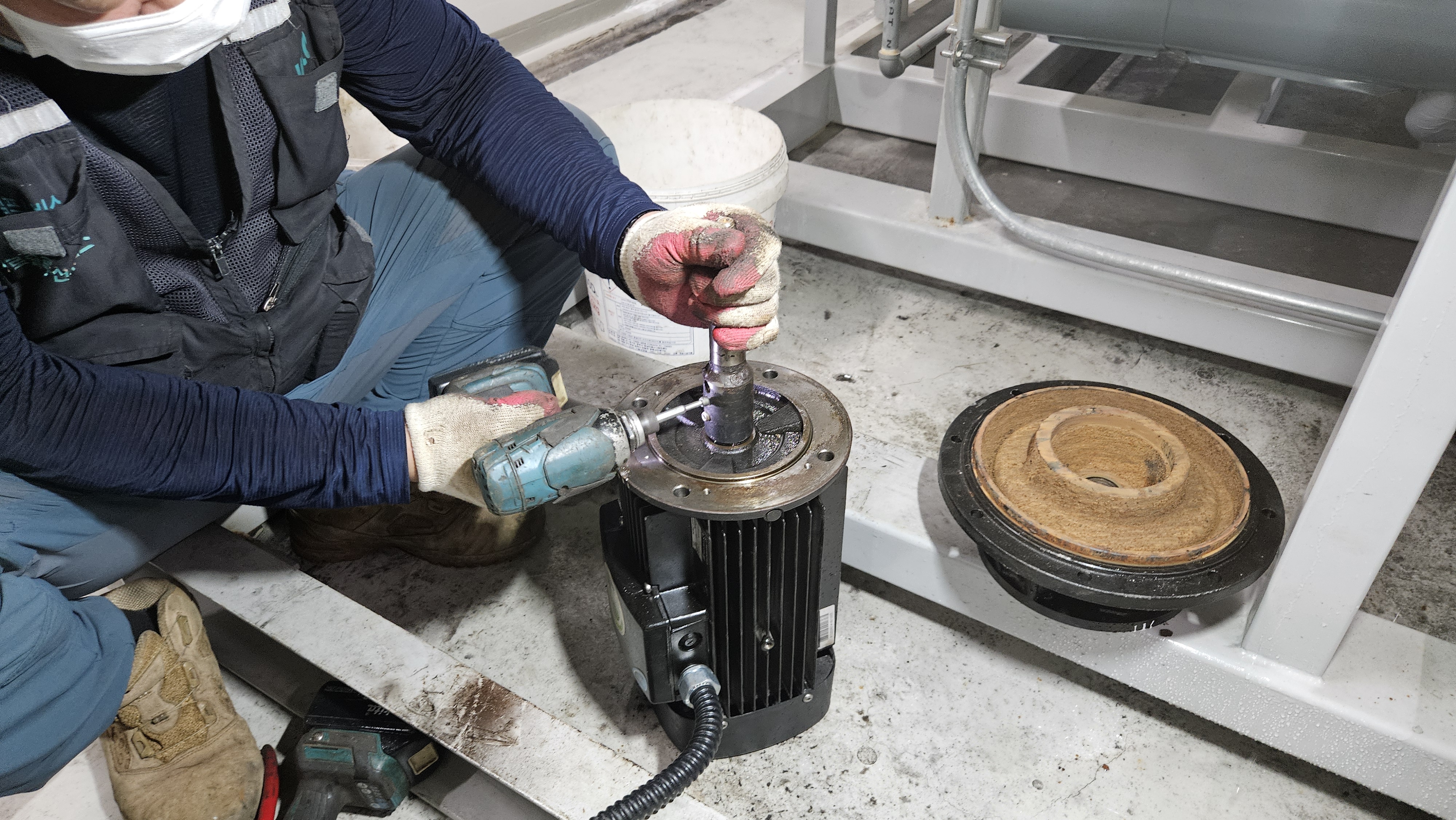

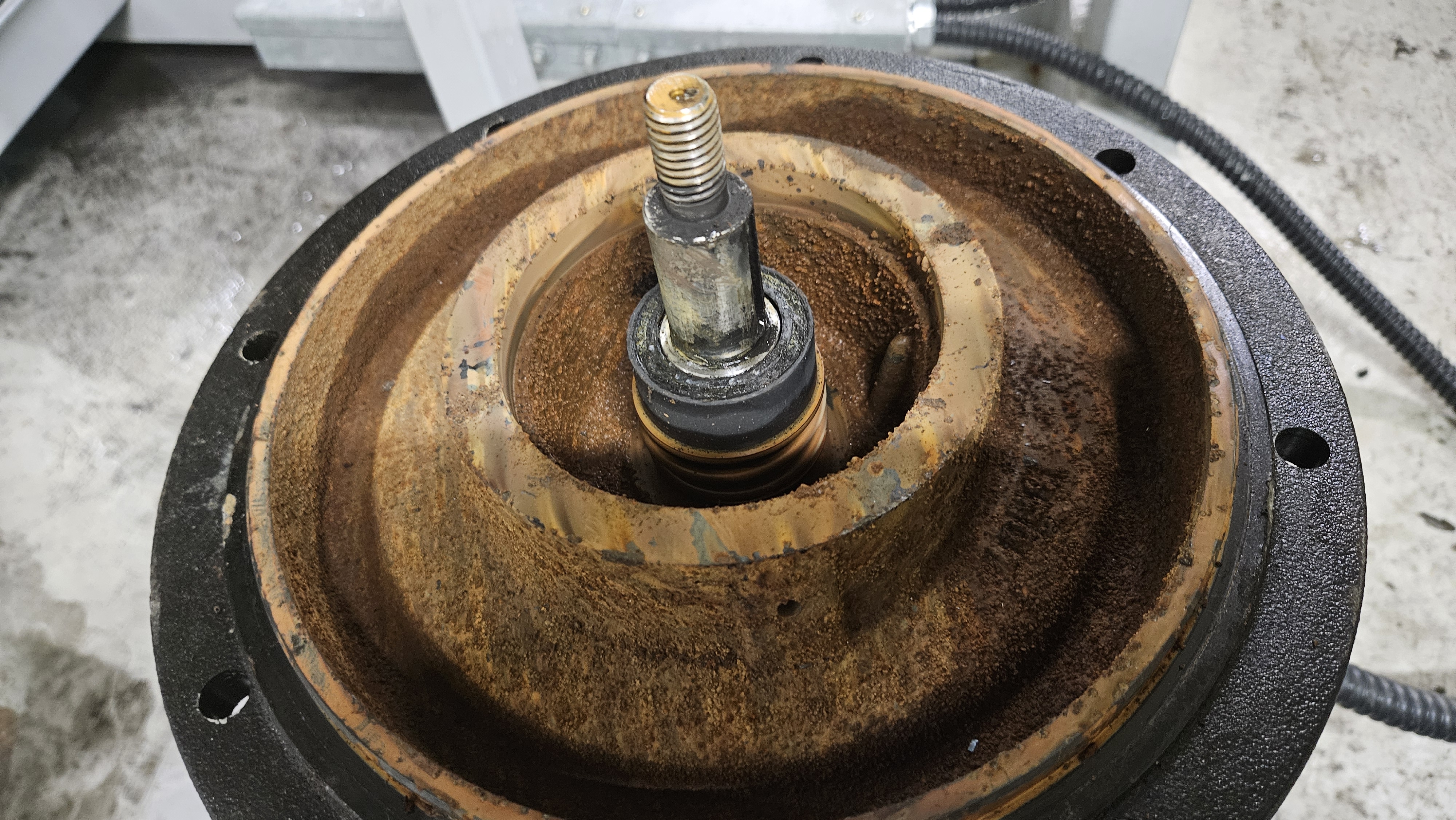

임페라를 샤프트에서 분리하고 있습니다

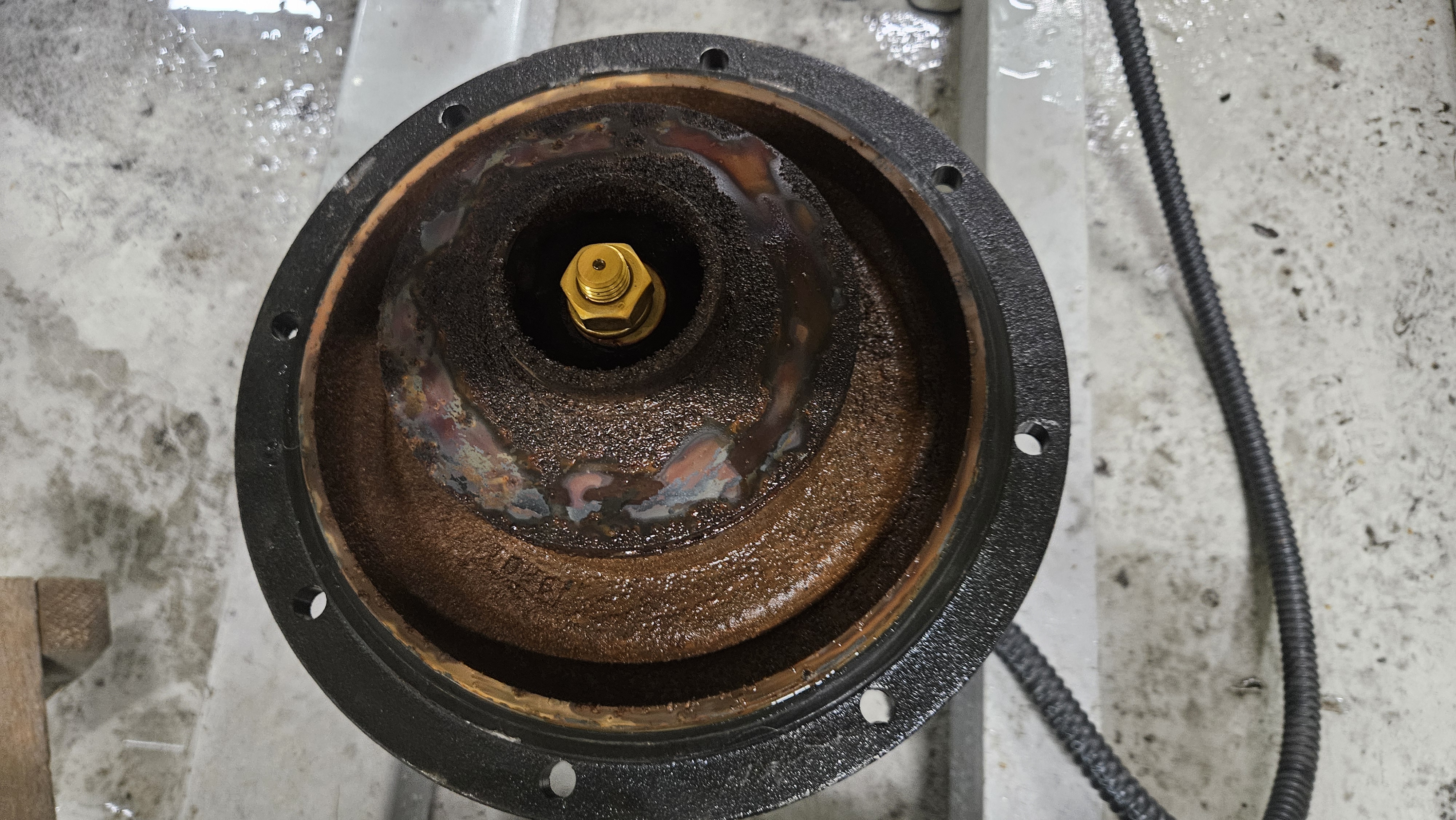

임페라 분리후

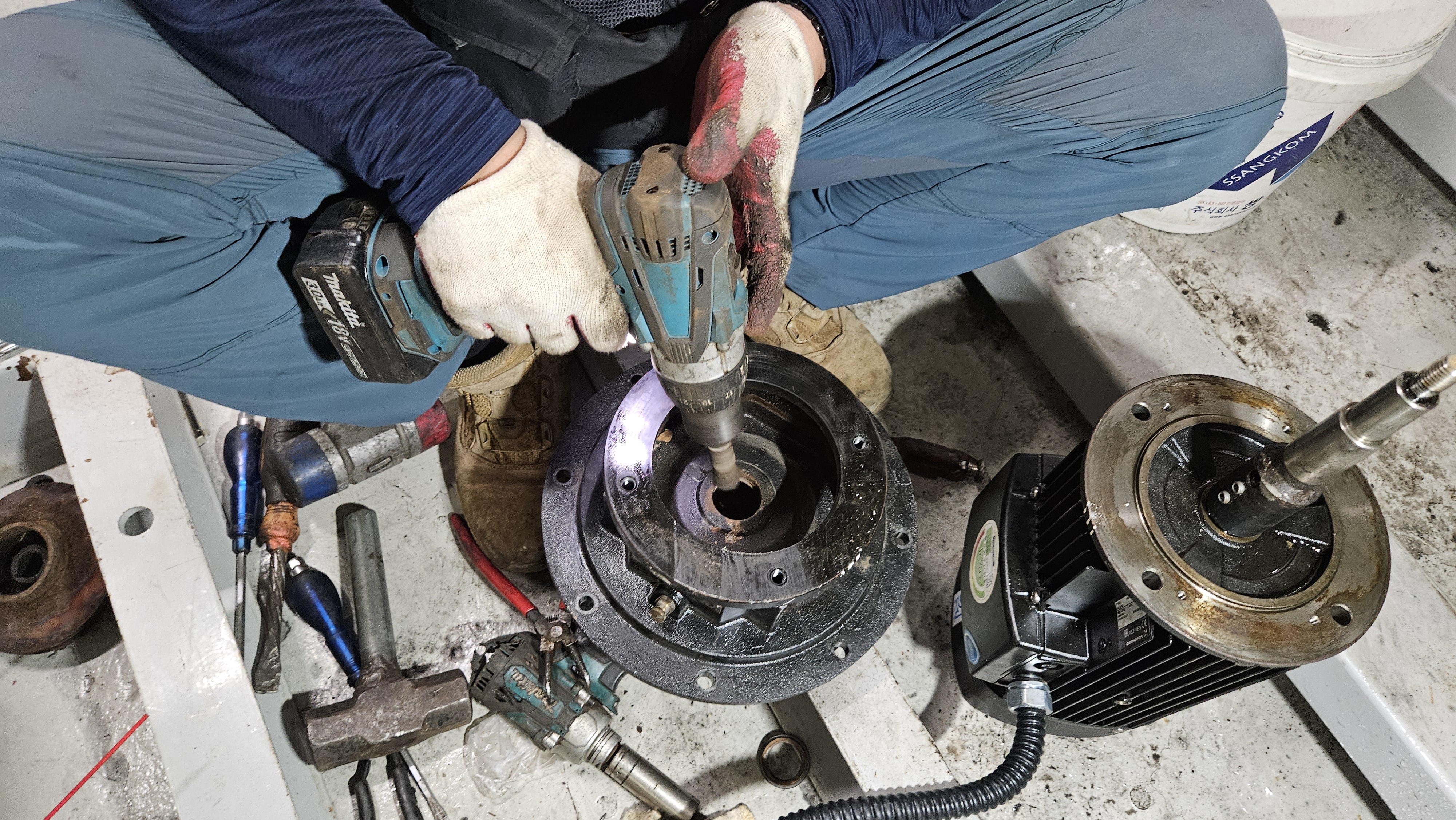

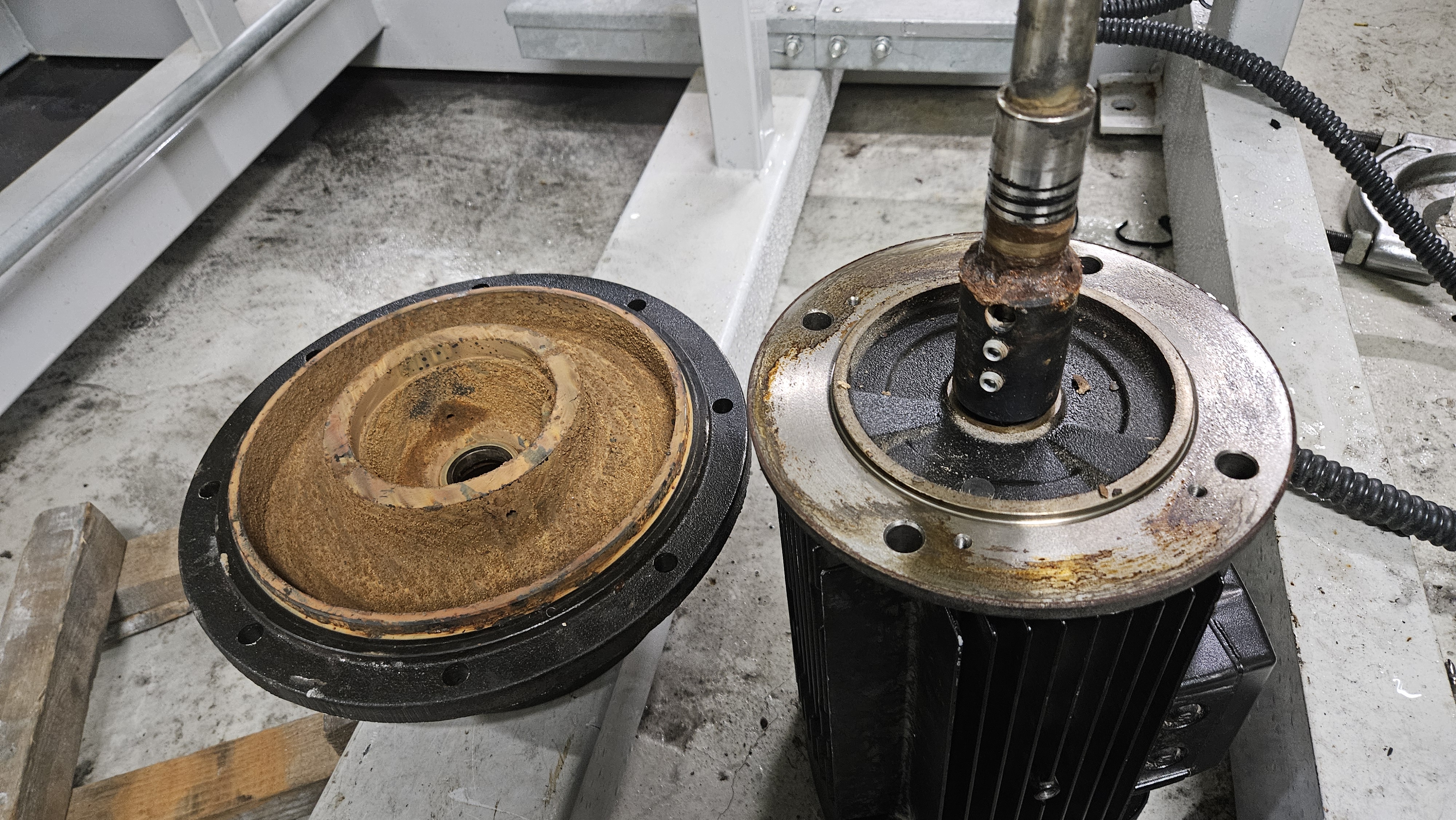

펌프 빽케이싱 분리

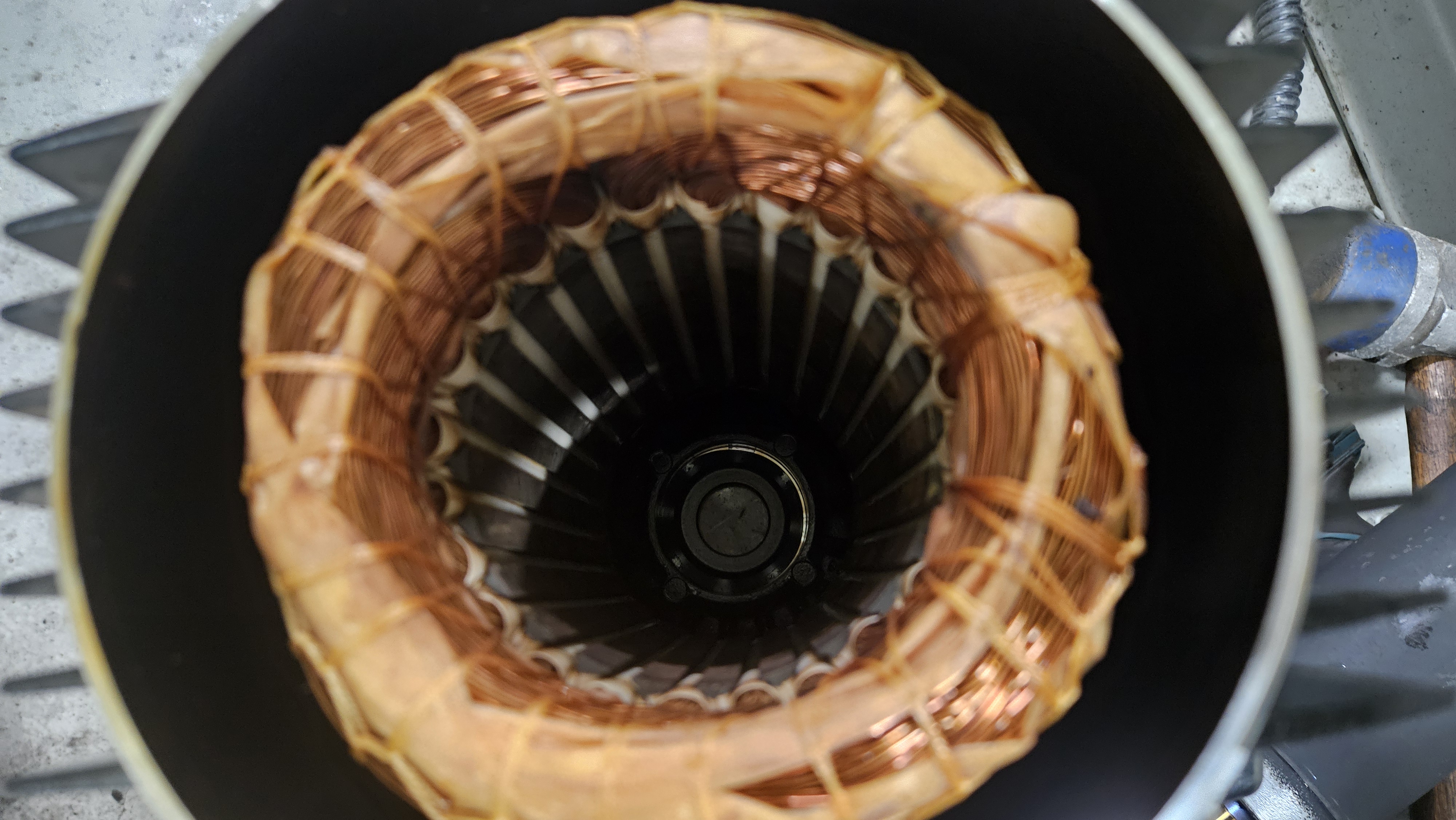

모터 분해 권선부분체크 이상무

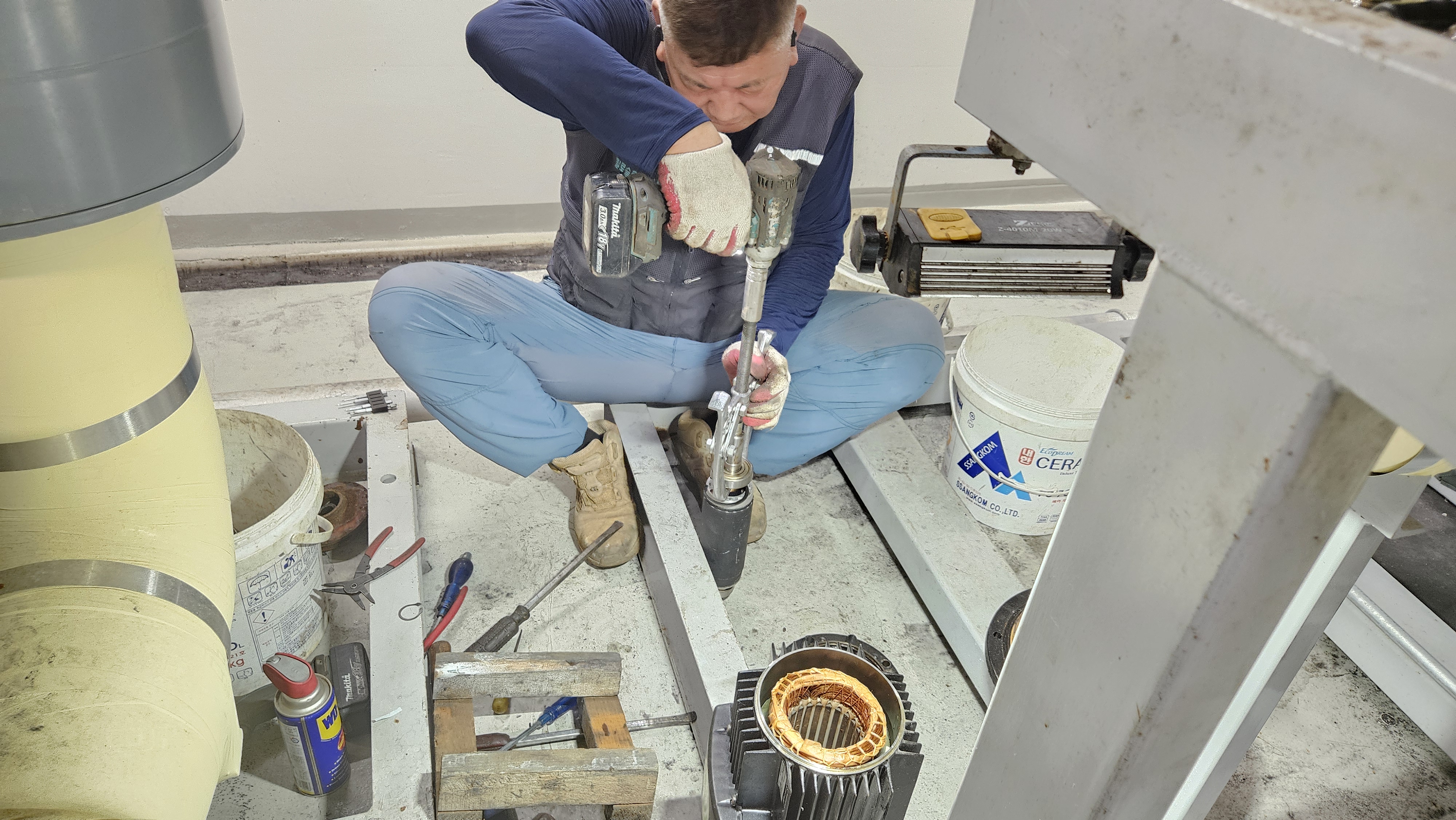

모터 회전자에서 베어링을 분리하기 위해 스냅링을 분리중입니다



모터 부하측 베어링 분리중

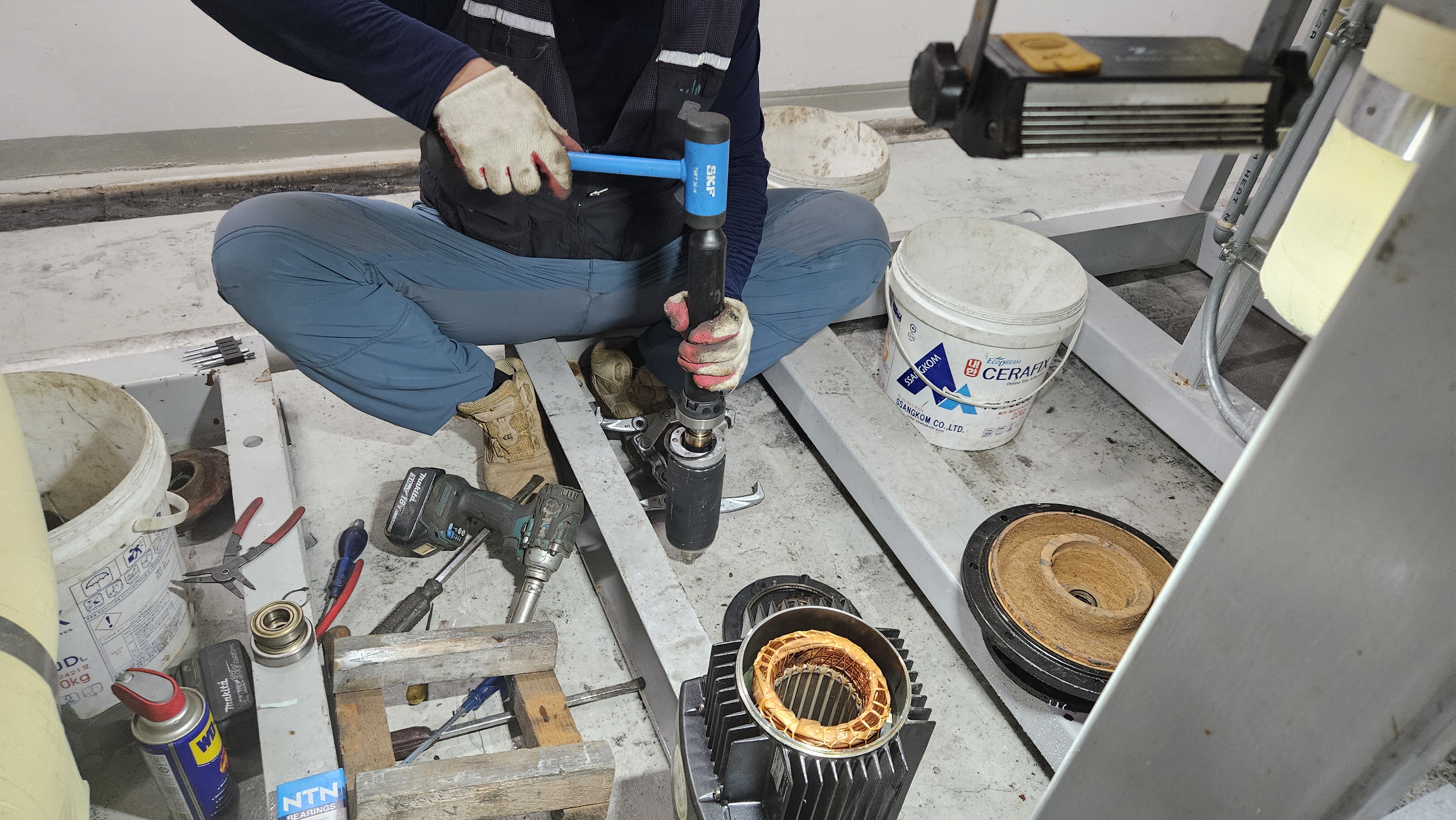

베어링전문회사 SKF TMFT36-H 베어링교체 삽입 지그를 이용해서 베어링을 삽입합니다

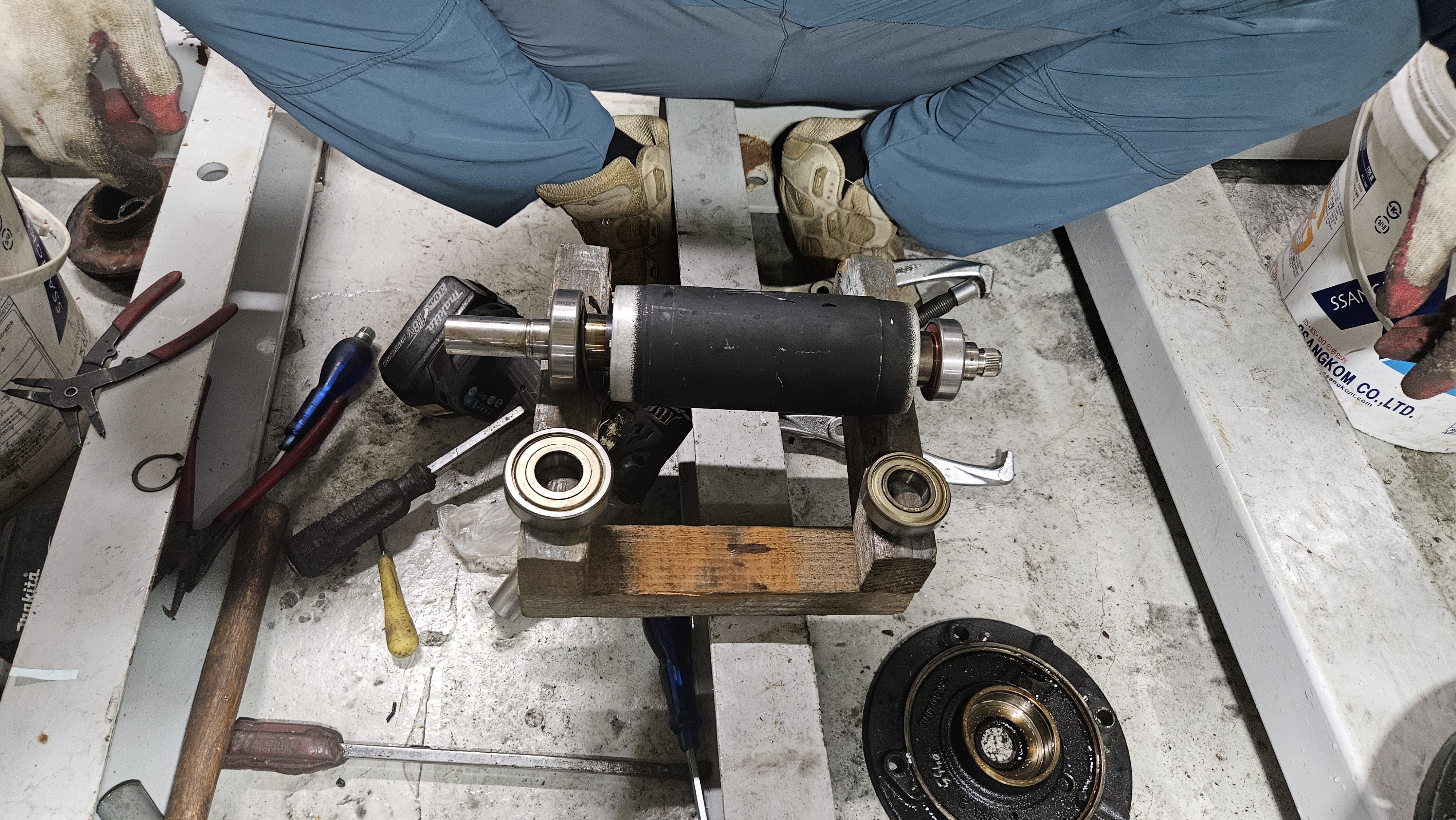

모터 베어링 교체 베어링6305,6205LLC3 NTN으로 교체



베어링교체한 모터 회전자를 모터 부하측 베어링부라켓에 삽입후 고정스냅링을 체결합니다

그런포스 인라인펌프는 일반 버티컬 타입 모터에 펌프부분은 축샤프를 제작후 연장박음 하는 타입으로 메카니칼씰 부분 즉 접액부 부분은 부식이 되지 않는 스텐 재질로 되어있습니다

이물질 제거 크리닝

모터 샤프트에 펌프 연장축 샤프트 고정작업

부식제거

펌프 백케이싱 메카니칼씰 고정자 부분 크리닝



백케이싱 조립후 메카니칼씰 삽입중 비교샷

백케이싱에 메카니칼씰 고정자 삽입후 결합

메카니칼씰 회전자 삽입

메카니칼씰 조립후

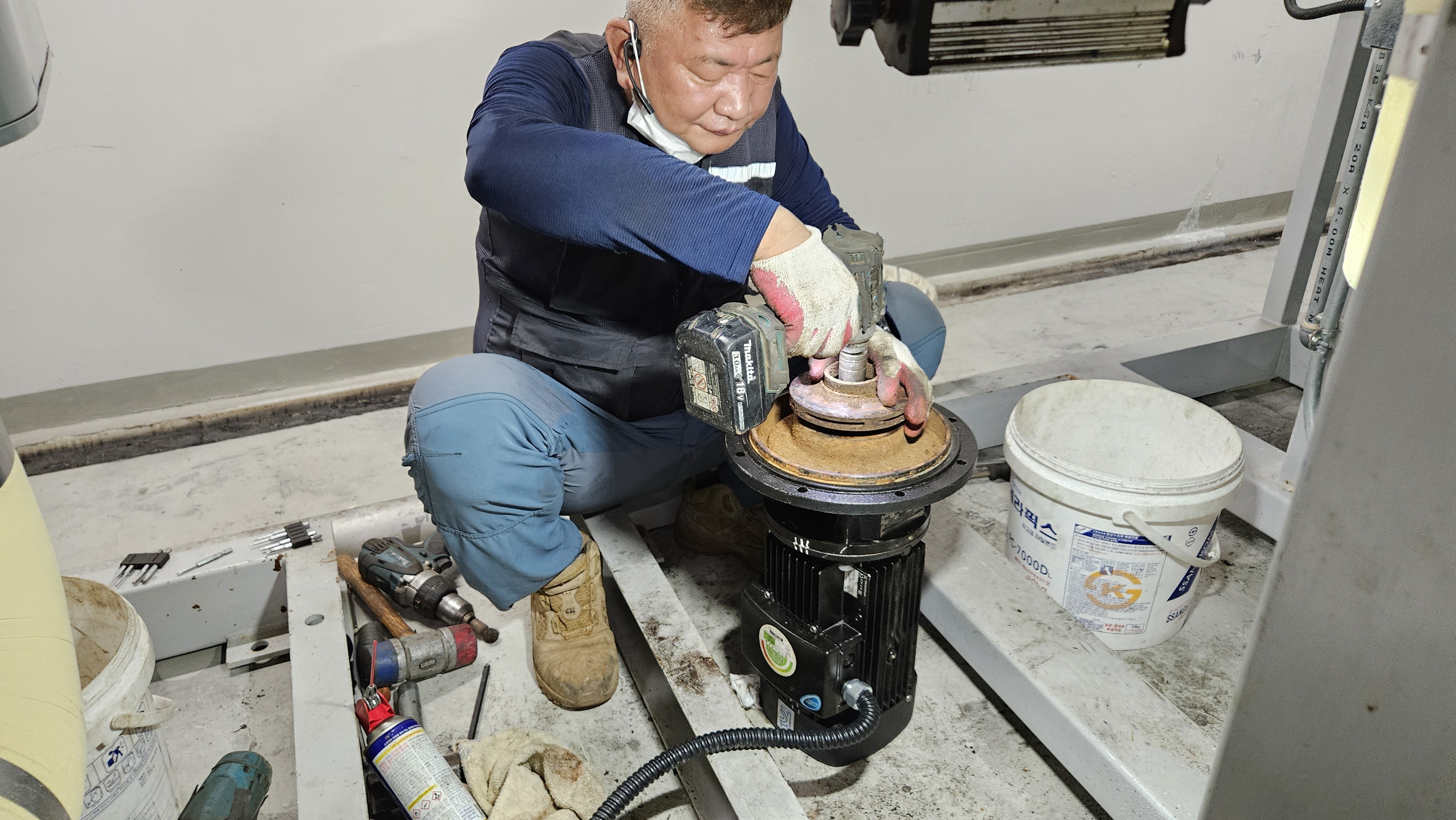

임페라 고정

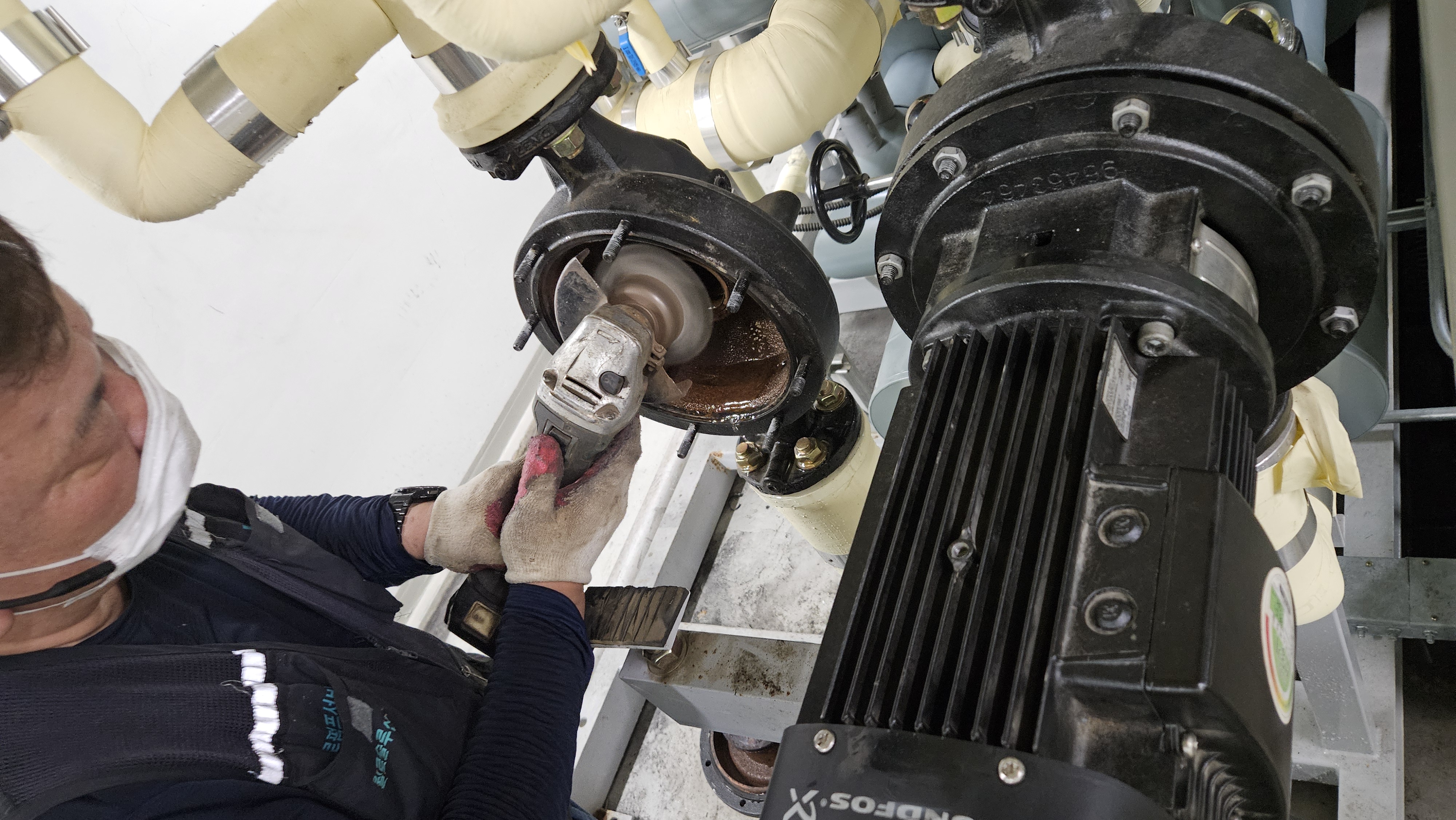

펌프 케이싱 부식제거

임페라 부식제거

오링교체

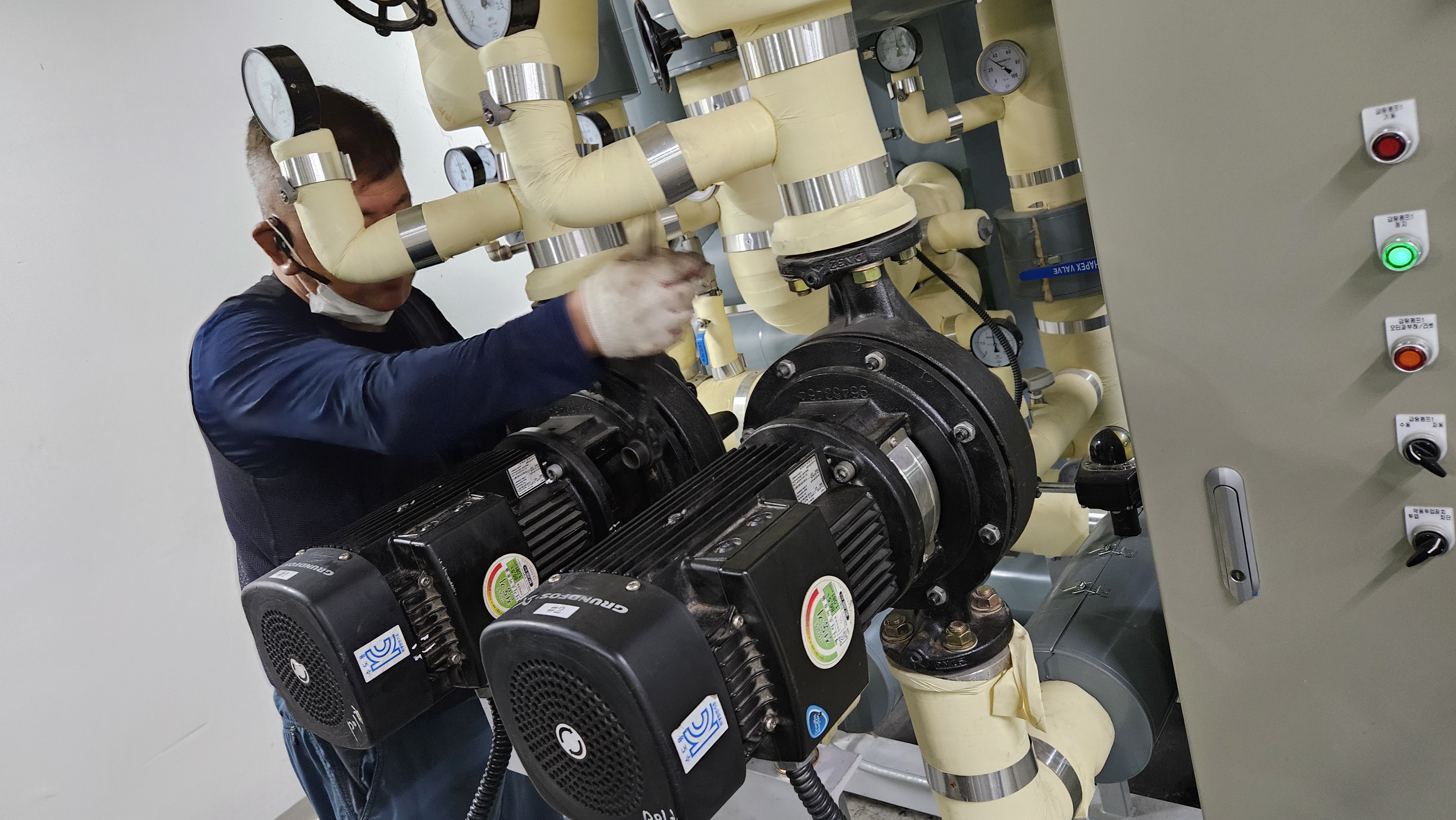

펌프케이싱에 오버홀한 펌프 모터 조립중

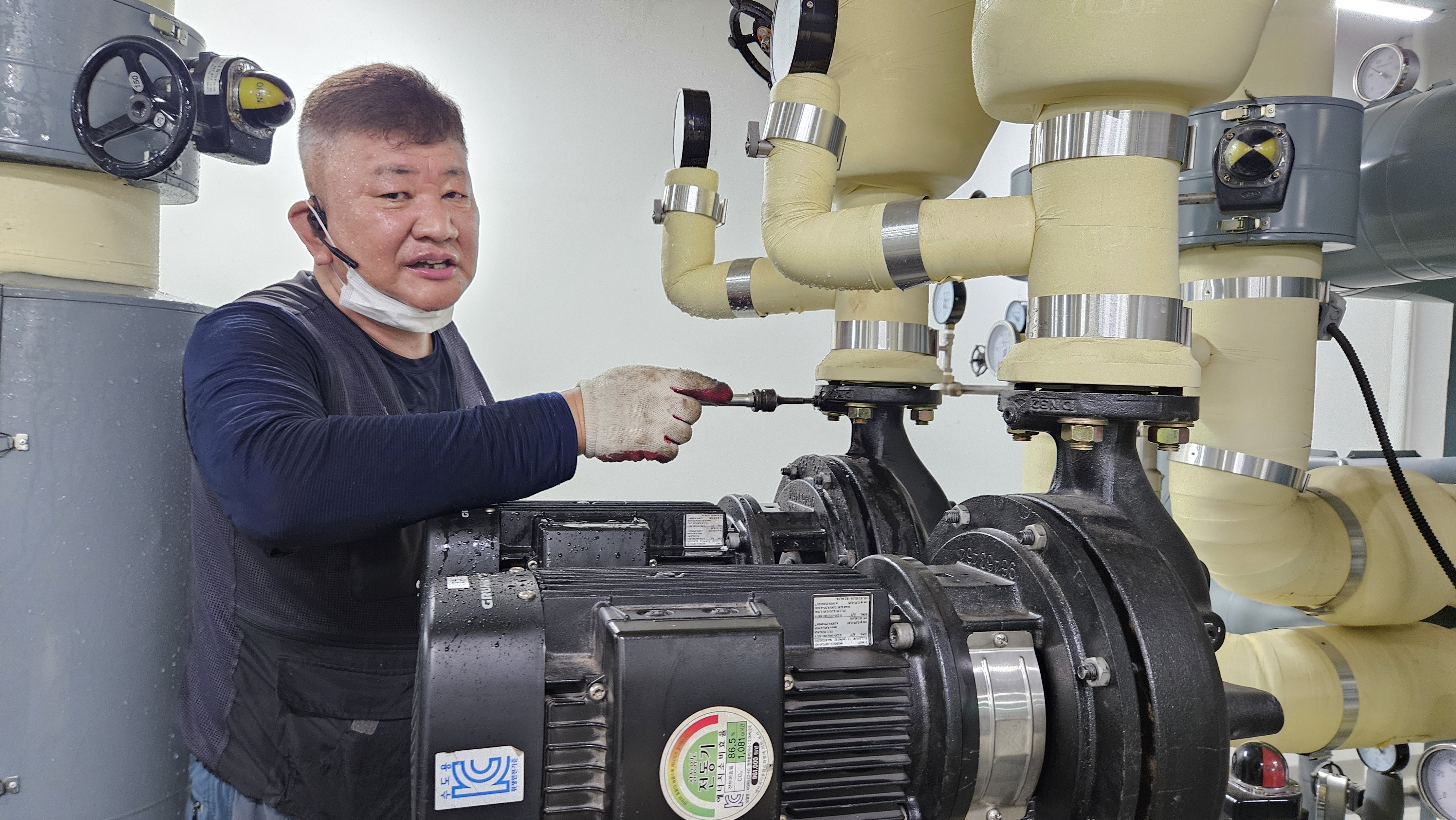

토출 흡입 밸브 오픈후 에어빼기

메카니칼씰 누수확인

압력확인

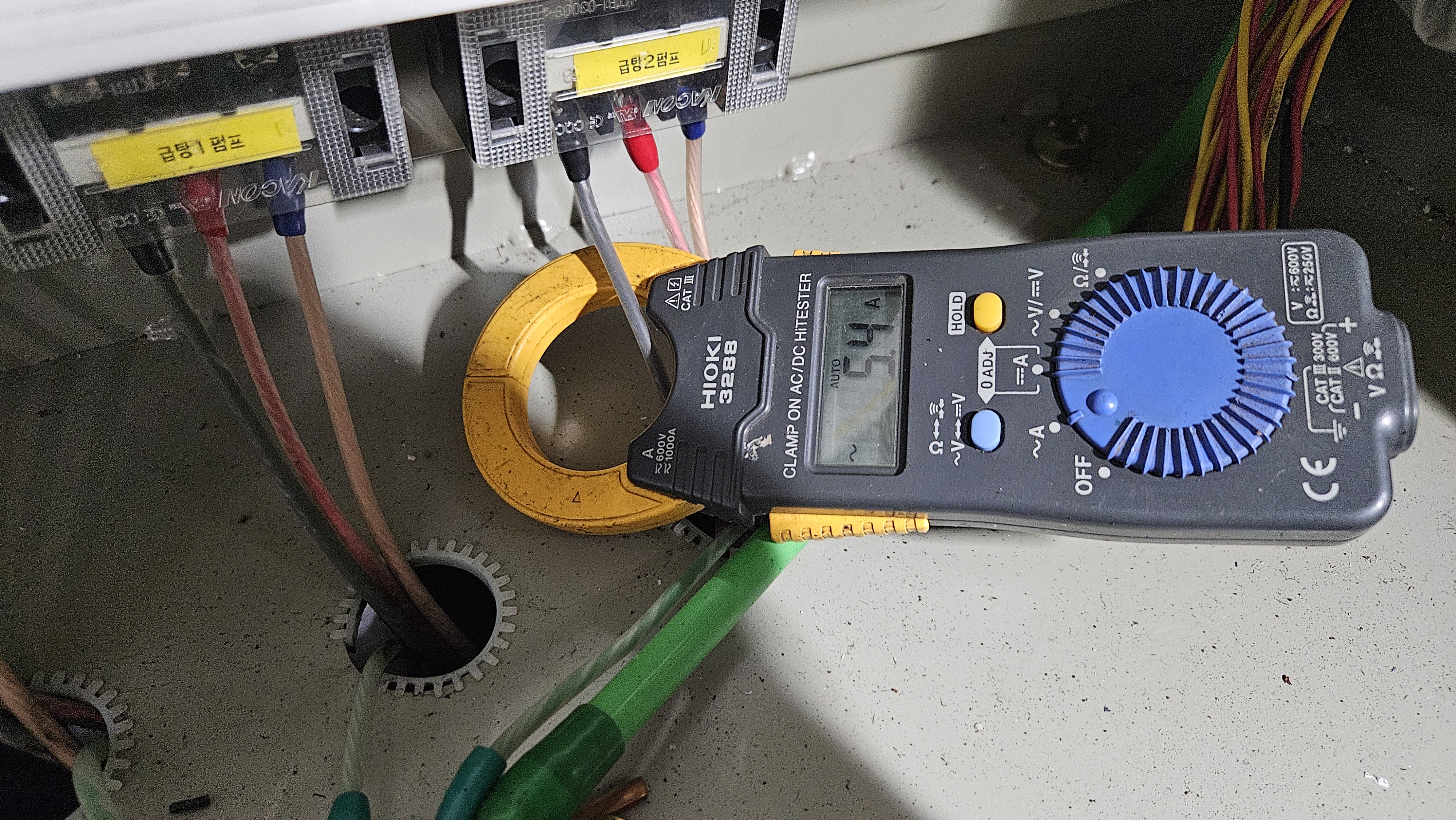

시운전
