인천광역시 서구 에 있는 모 스포츠센서 수영장 성인풀에 이은 어린이풀 바란스탱크
수위센서 5극 전극봉 레벨콘트롤포함 교체 작업입니다
바란스탱크 상부에 전극봉홀더가 보임니다
5극전극봉방식경우 감지는 확실한테 주기적으로 전극봉 스케일을 제거 해주셔야 정상작동이 가능합니다
레벨콘트롤러가 수위와 상관없이 간헐적으로 하이알람이 발생하고 있습니다
대한센서 DLC-4U 5극전극봉 레벨콘트롤러

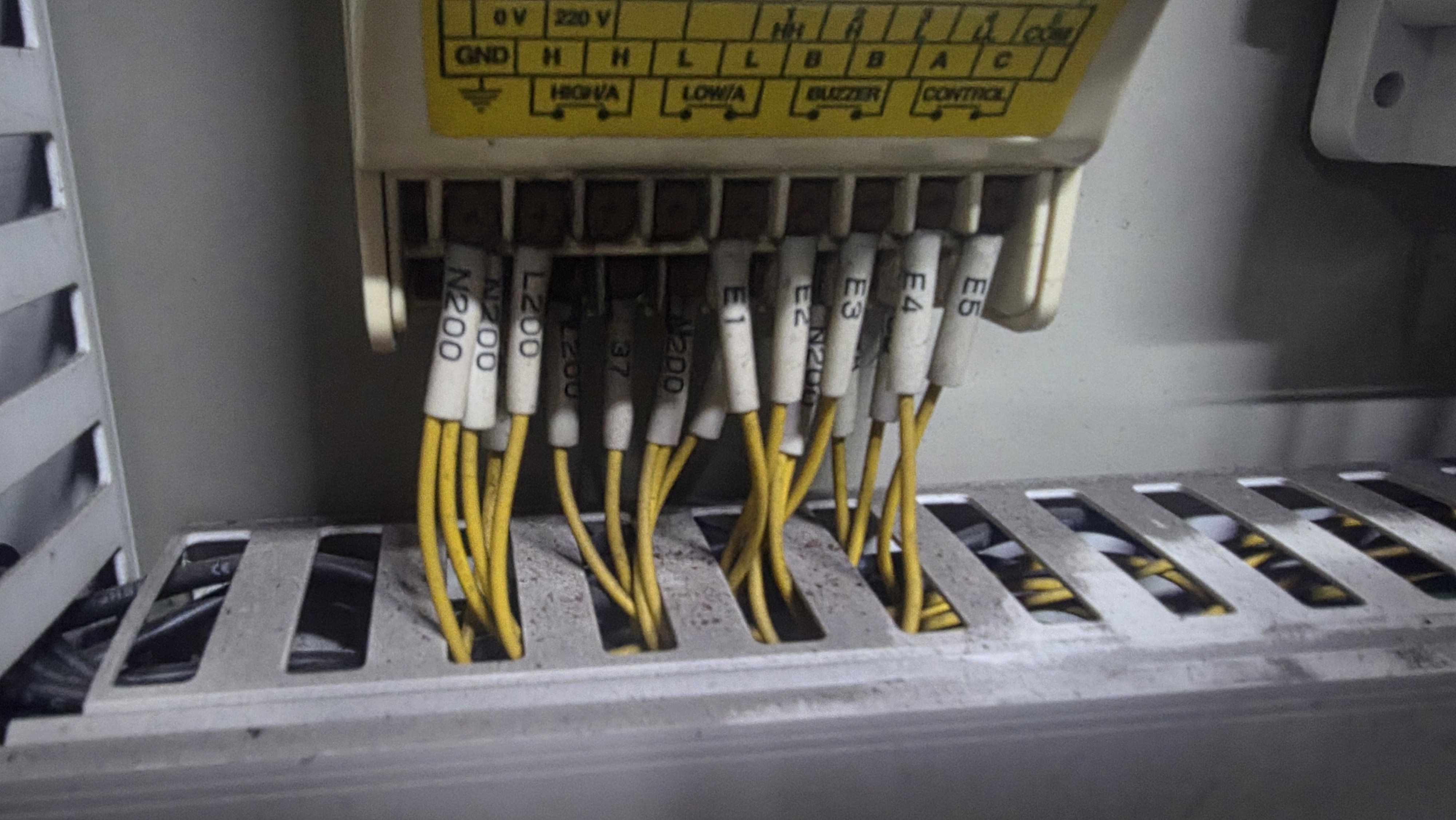

5극전극봉과 E1E2E3E4E5 정확히 연결되어야 정상작동을 합니다
수영장 바란스 탱크 내부인데 수영장 특성상 온도가 있다보니 수증기로 인하여 선명하지 않습니다
대략적인 어린이수영장 판넬입니다
교체하는동안 펌프 정지
여과기 순환펌프 정지하자 수위상승
대한센서 DLC-4U 5극 전극봉 레벨콘트롤러 결선확인
첨단오트콘스 단자대방식 5CE2-5P 방식으로 결선변경 5극 전극봉이지만 2선통신방식임
오랜사용으로 기존전극봉 내부 부식이 심함 오작동원인

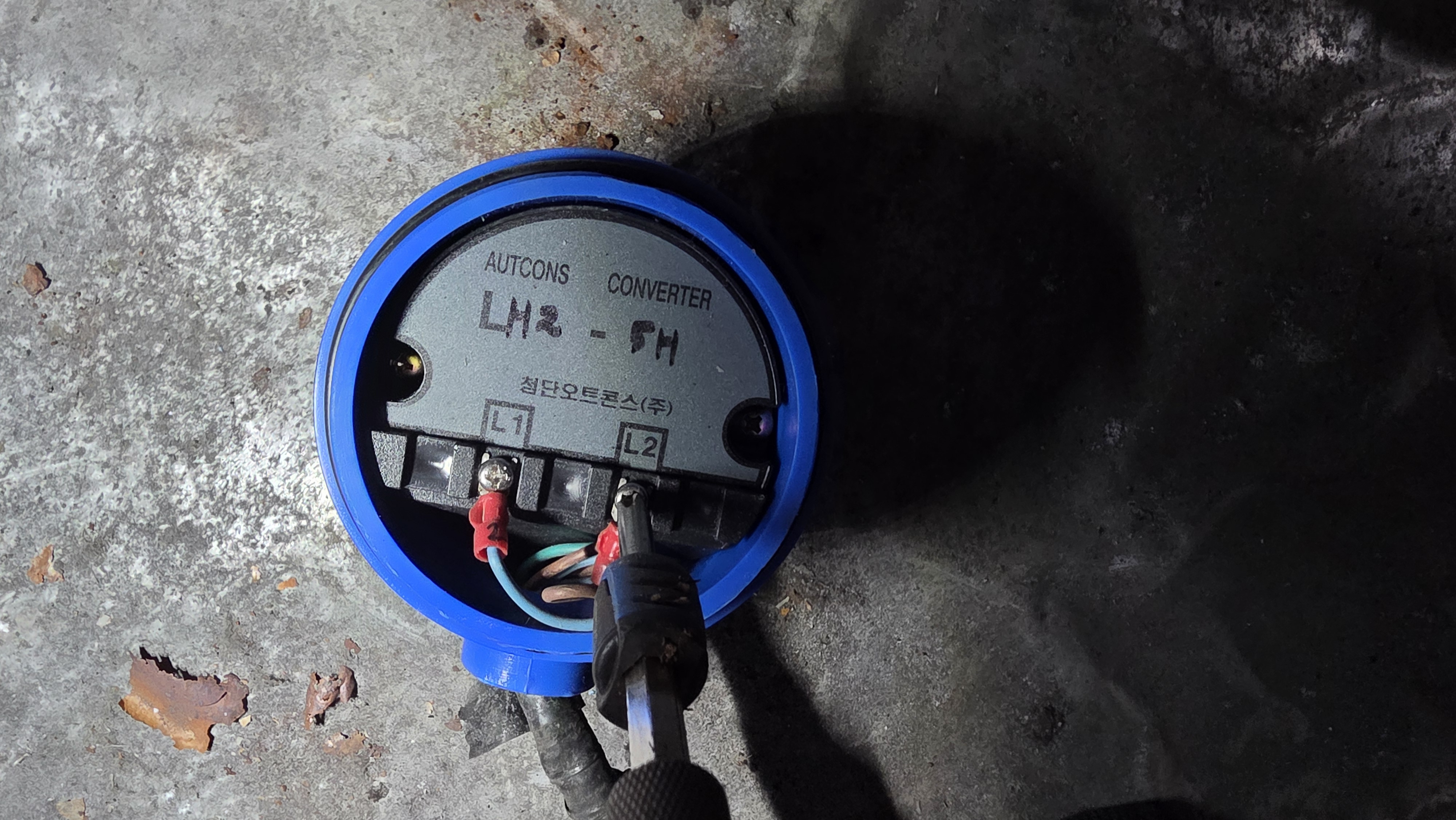

첨단오트콘스 2선 방식 LH2-5H 홀더에 전극봉 재단후 연결
첨단오트콘스 LH2-5H 홀더에 전극봉길이에 따른 E1E2E3E4E5 순서대로만 결합후 조립후 레벨콘트롤러와 두선으로 + - 상관없이 통신이 가능합니다

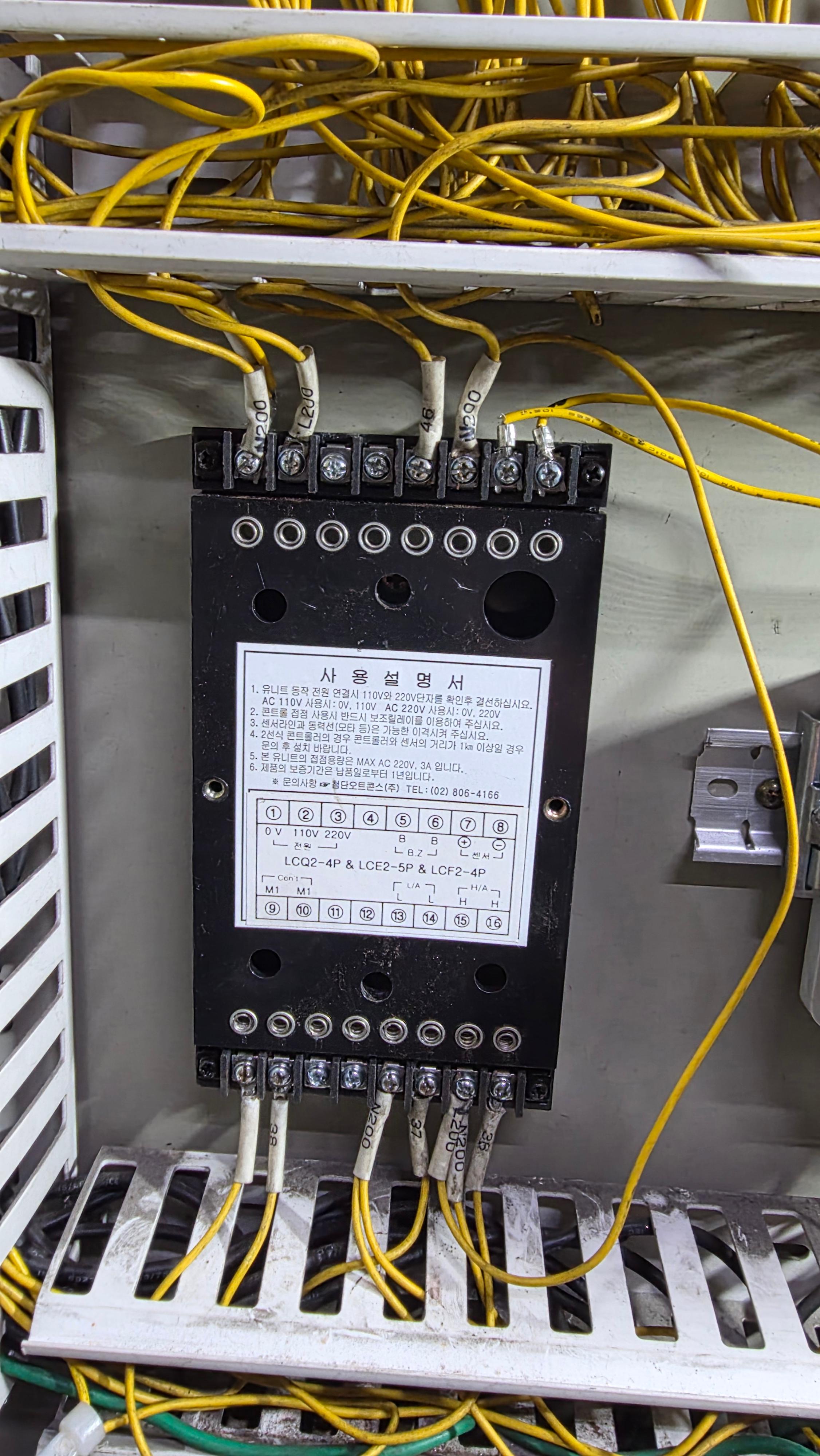

첨단오트콘스 LCE2-5P 레벨콘트로러 센서라인에 두선만 열결됨 L1 L2단자
펌프 가동후 평상시 수위로 내려감
평상시 수위아래로 내려가자 ON램프가 점등 바란스탱크 정수위밸브 열려 시수공급
정수위밸브가 열리고 시수공급확인
수위가 올라가고 정지위치까지 수위가 보충되고 레벨콘트롤러 LCE2-5P ON점등램프가 소등되자 정수위밸브가 닫힘
정수위밸브가 정확히 닫히는지 확인
바란스탱크내부 5극 전극봉상태
각종밸브 각종센서 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
첨단오트콘스 공식대리점 공식서비스파트너
(Level Controller & Level Sensor 전문 Maker 전문업체)
