인천광역시 서구에 있는 모 수영장 입니다
1년반전쯤 성인풀 여과기 순환펌프 정지로 인한 점검시 바란스탱크 5극전극봉 오랜사용으로 제대로 감지 하지 못해 펌프 보호를 위해 정지됨을 점검후 추후 전극봉및 레벨콘토를로 교체 하는게 좋을것 같다고 설명드리고 부분 점검을 해드렸습니다
이번에 공조기 구리스 주입과 함께 그부분도 해결하고자
기존 대한센서 DLC-4U 레벨콘트롤러와 5국홀더 전극봉 모두 교체 하기로 했습니다
대한센서 DLC-4U제품은 5극전극봉부터 센서선 다섯가닥이 모두 콘트롤까지 바뀌지 않고 E1E2E3E4E5정확히 결선을 해줘야 정상작동이 가능합니다
여기서 첨단오트콘스 5극전극봉방식 레벨콘트롤러 LCE2-5P와 5극전극봉홀더 5LH2-5H 로 교체 하였습니다
첨단오트콘스 5극전극봉방식 레벨콘트롤러 LCE2-5P와 5극전극봉홀더 5LH2-5H 장점은 홀더에서만 전극봉 E1E2E3E4E5만 정확히 결합하면 홀더내 컨버터가 자동인식을 해서 콘트롤러와 2선 통신방식입니다

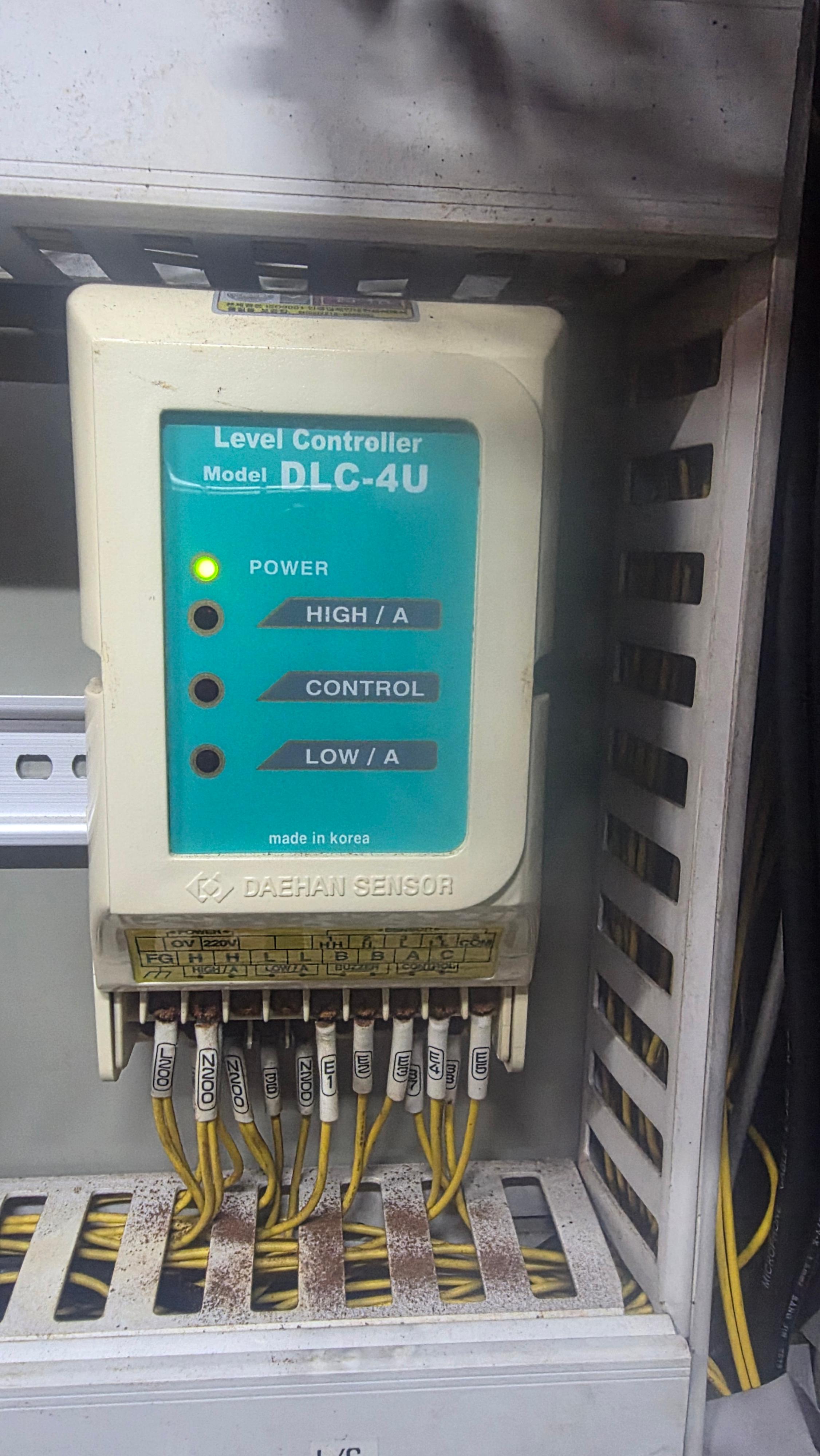

기존 사용중인 대한센서 레벨콘트롤러
E1E2E3E4E5 각각 전극봉과 일치해야 오작동이 없습니다
준비해온 첨단오트콘트콘스 LCE-5P 레벨콘트롤러와 LH2-5H 전극식 레벨홀더입니다
교체해줄 전극봉이빈다 길이에 맞쳐 제단만하면됩니다
수영장 특성상 단자대 부식이 심합니다 단자대 결선 확인
결선을 분리합니다

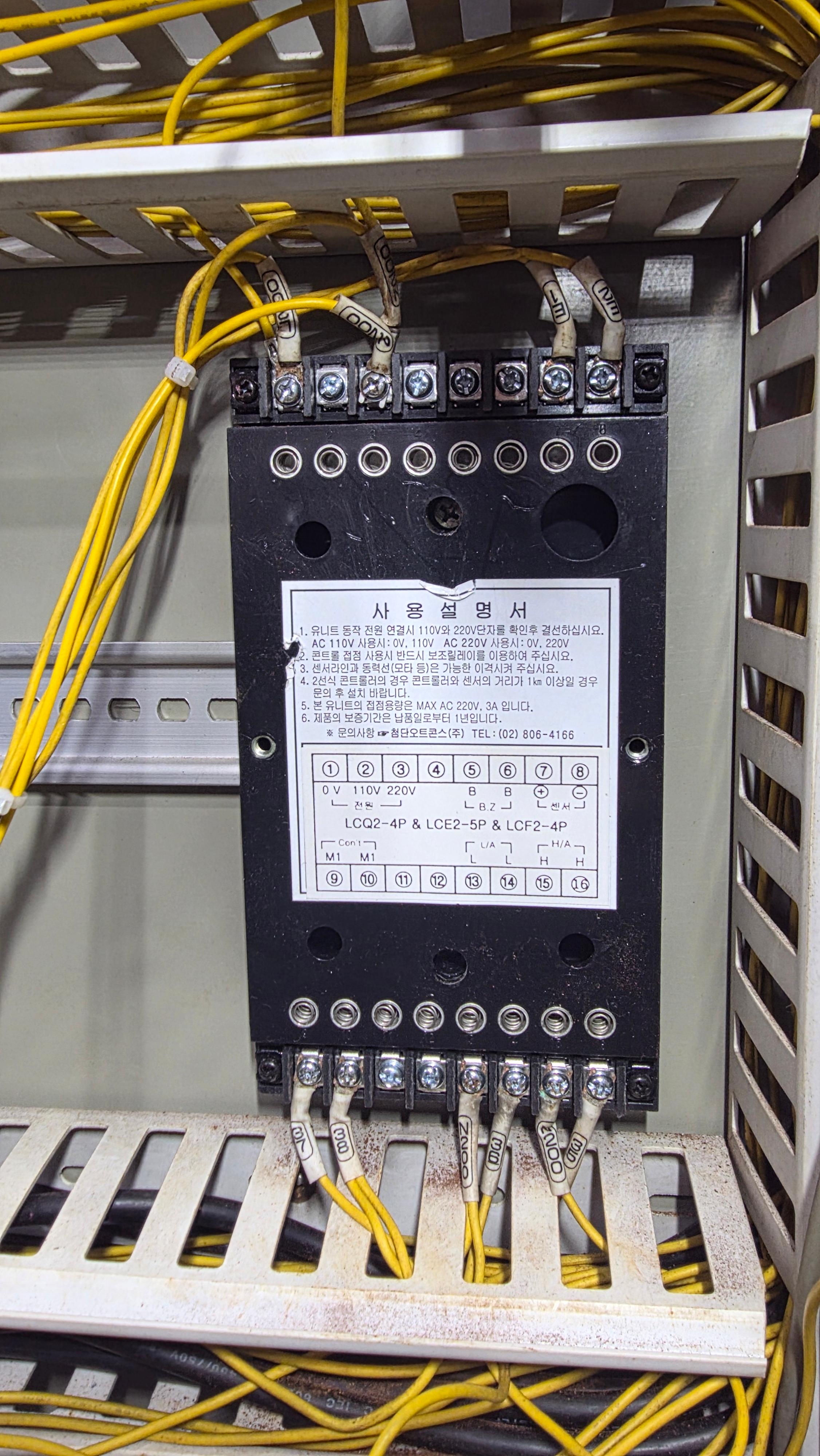

첨단오트콘스제품의 장점은 추후 레벨콘트롤러 이상시 사진처럼 단자대가 별도로 있어 별도 결선없이 콘트롤러만 교체하시면 됩니다
기존 5극 전극봉홀더

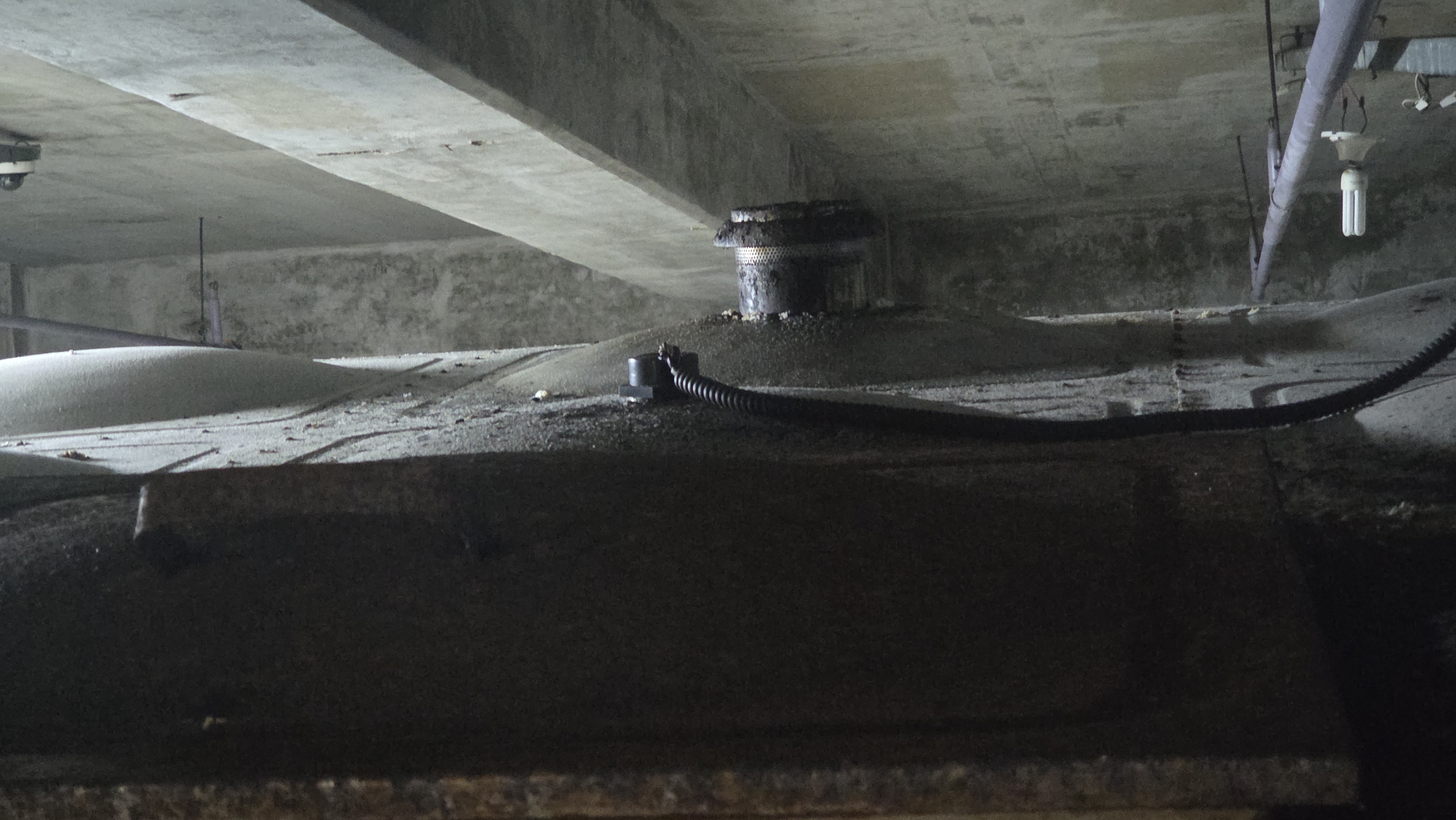

바란스탱크에서 5극 전극봉분리
수영장 특성상 전극봉 부식 발생 오작동 사유가 됩니다

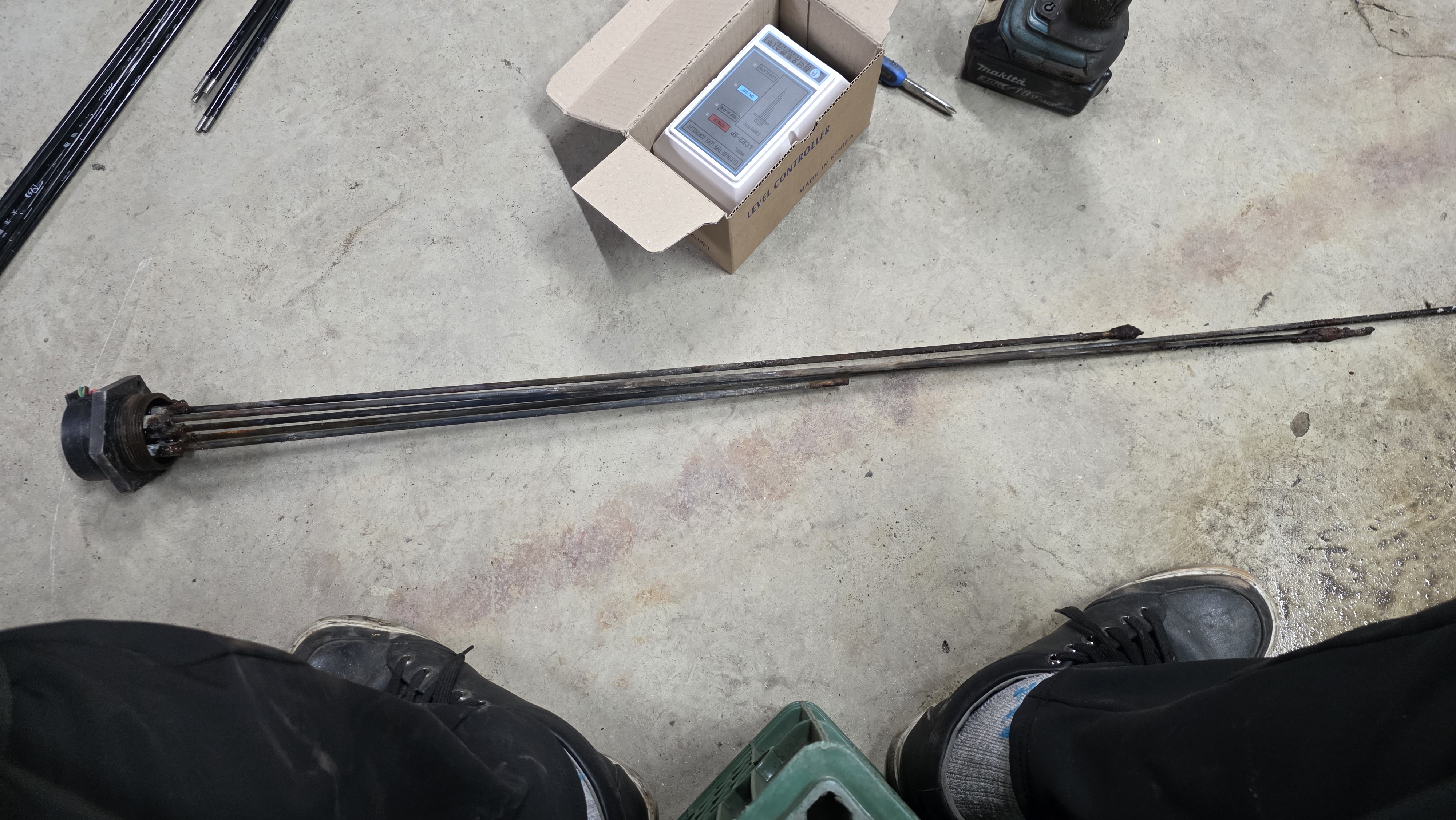

기존 5극 전극봉 홀더입니다
기존 전극봉 길이에 맞춰 새롭게 전극봉을 조립했습니다
5선식과 2선식 홀더 비교샷

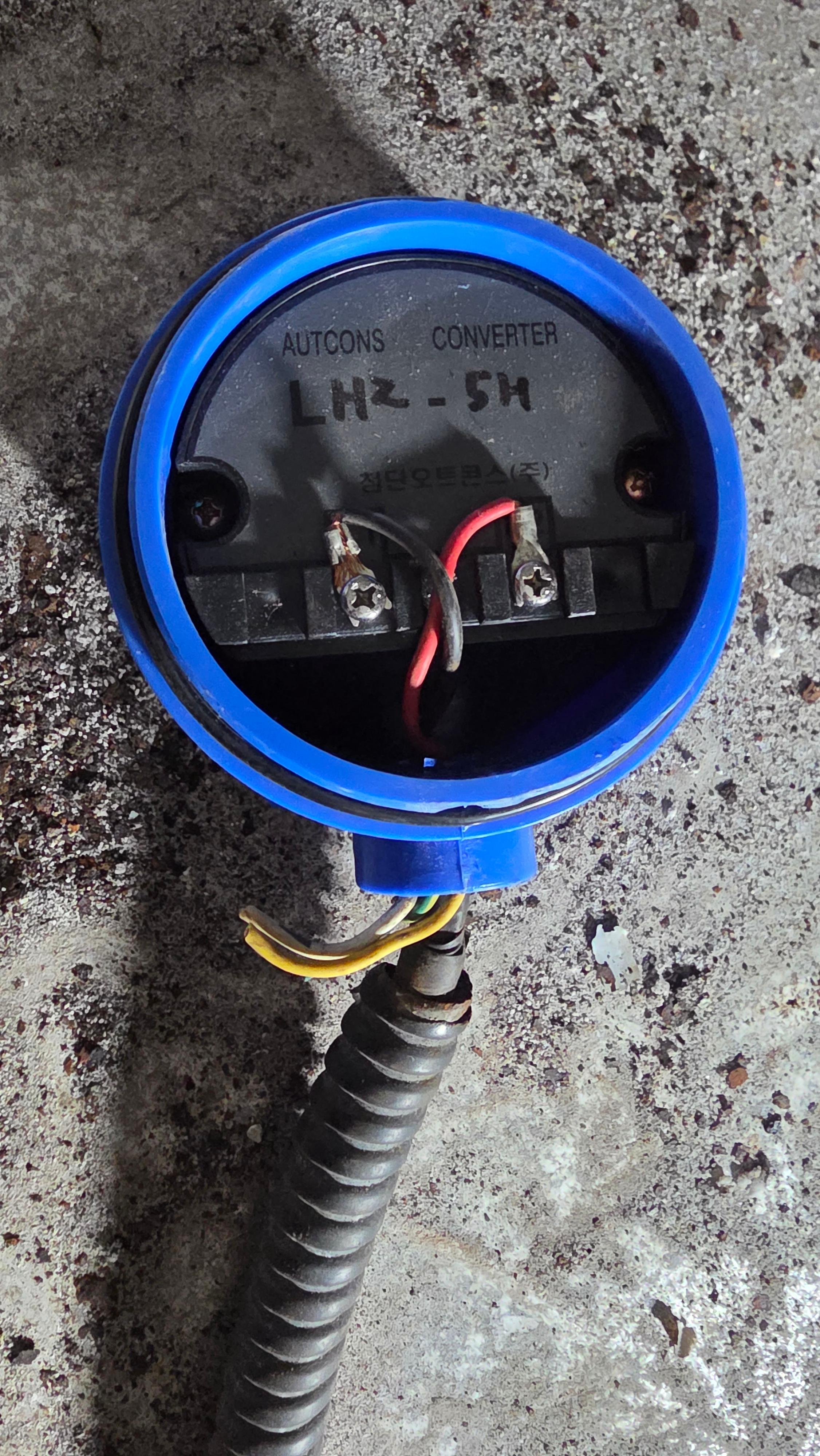

통신선 두선만 홀더에서 컨트롤러와 찾아서 연결해주시면됩니다 + - 없음
첨단오트콘스 전극식 5극 2선 통신방식 홀더
바란스탱크 내의 5극 전극봉 설치된 상태

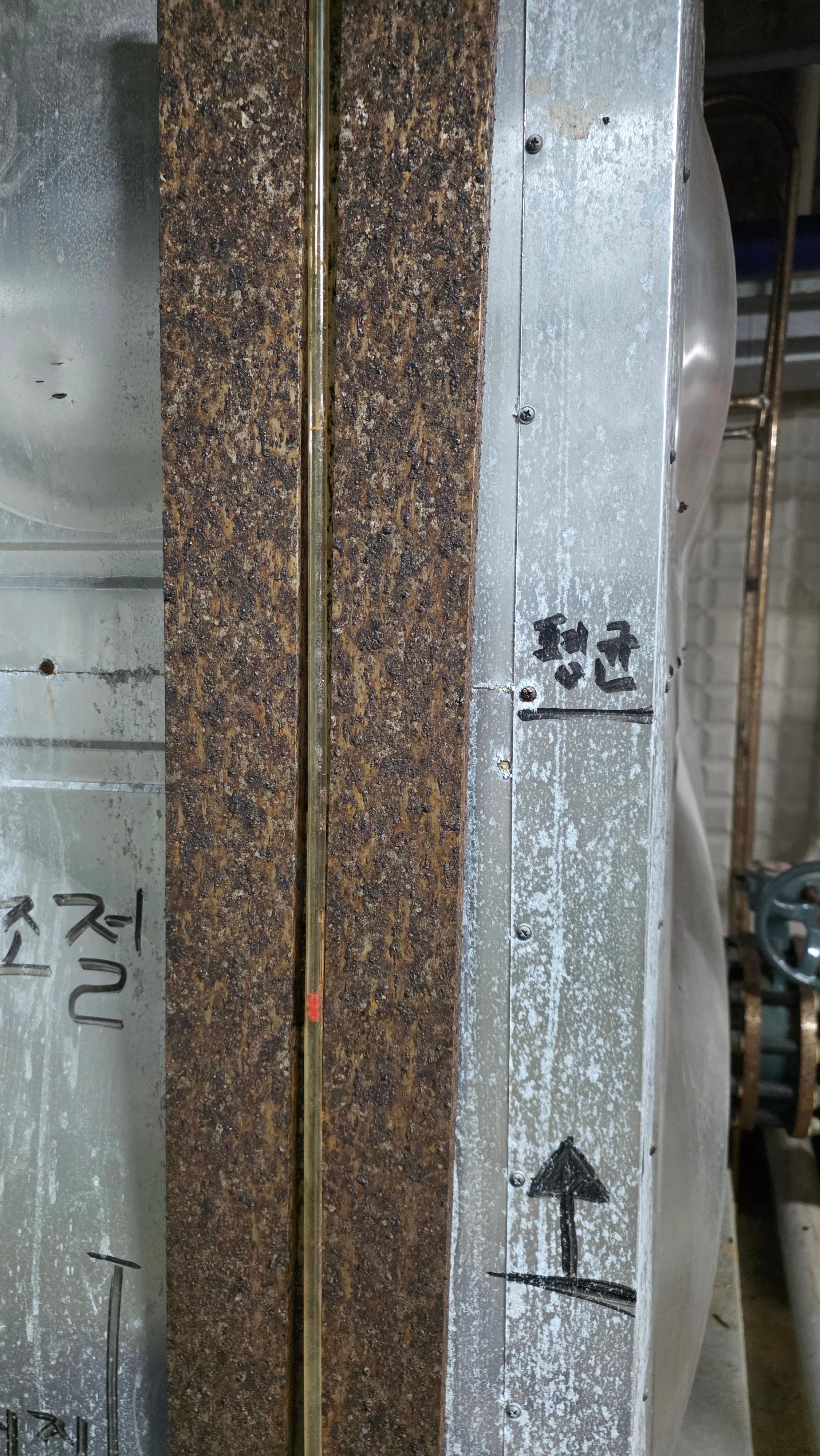

바란스탱크 수위계확인
5극전극봉 교체시 순환펌프 정지로 인한 바란스탱크 하이레벨감지

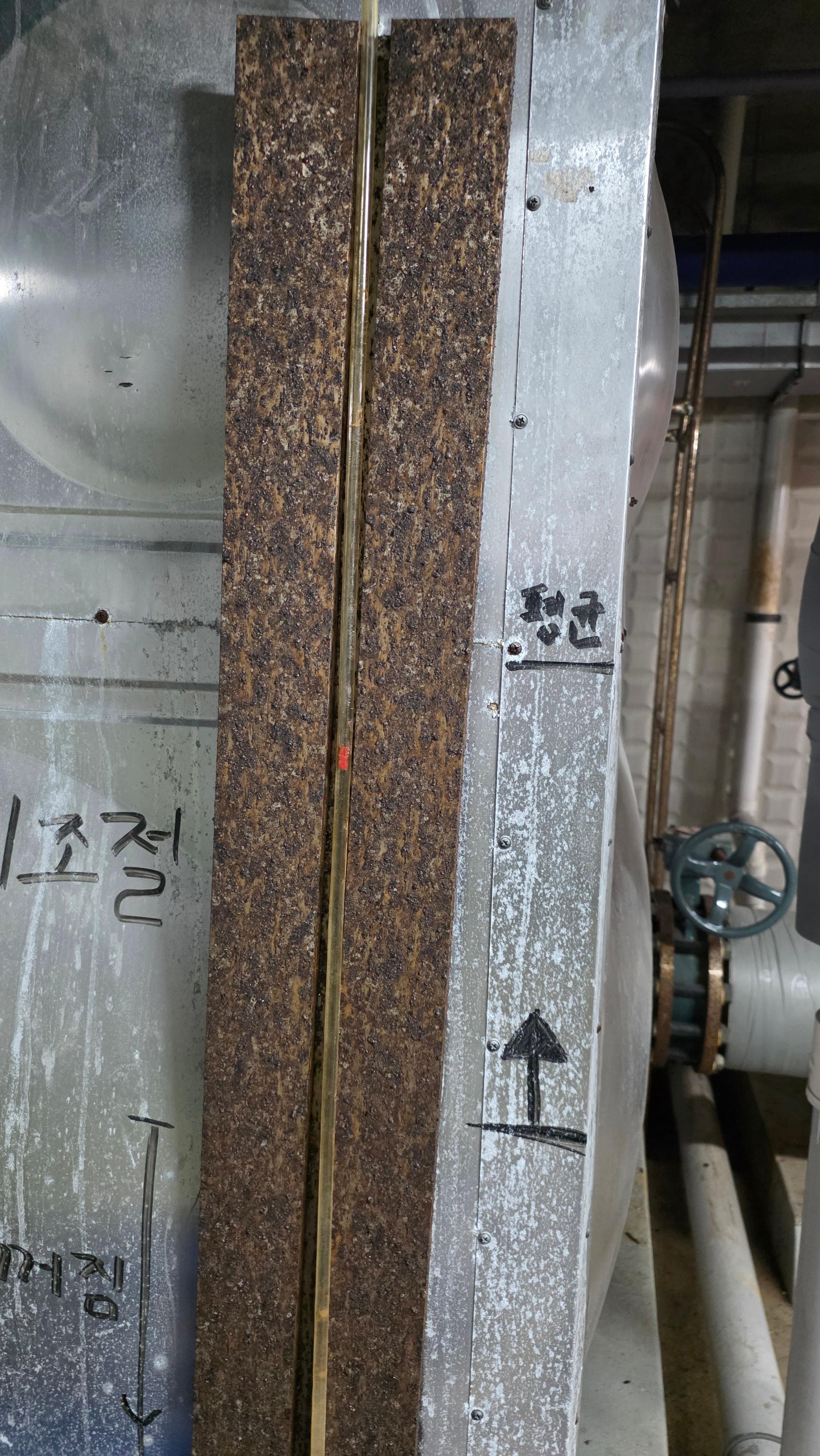

성인풀 순환펌프 가동하자 수위가 내려감

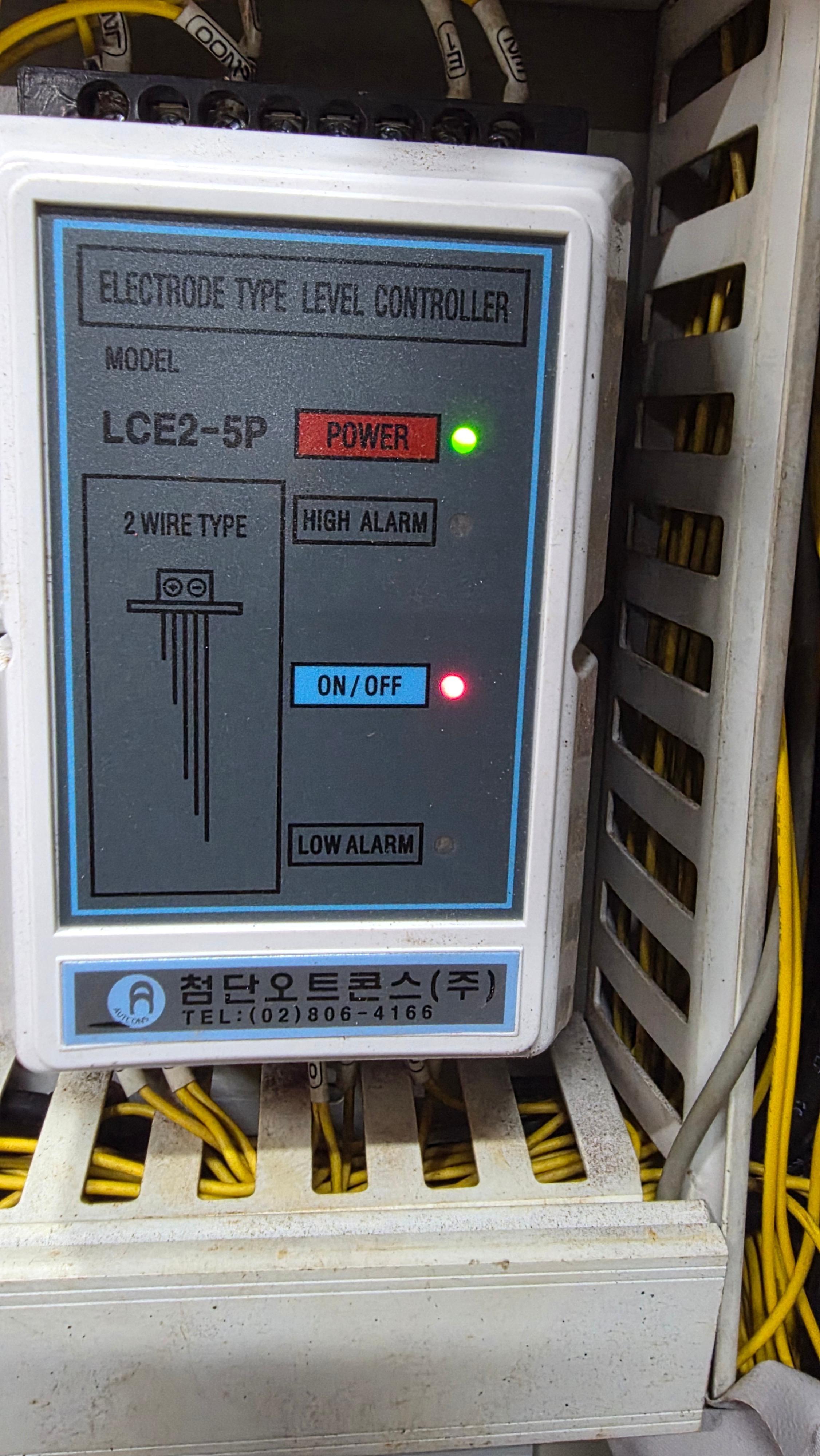

바란스탱크내 수위가 정상범위에 들어가자 레벨컨트롤러 하이알람과 로우알람 모두 꺼지고 순환펌프만 정상작동함
이상태에서 바란스탱크 드레인밸브를 열어 바란스탱크내 물을 배출함
레벨콘트롤러에 ON 램프가 점등되과 바란스탱크 상부 정수위밸브가 열려 급수가 정상적으로 이루어지는지 확인해야함
