체육관 지하3층 화장실 5마력 수중배수펌프 교체

서울특별시 송파구에 있는 모 체육시설입니다

여자 남자 샤워실에 이어 이번에 같은 지하층 비트에 있는 화장실 집수정 배수펌프 고장으로 교체 작업입니다

지하3층이지만 공공기관건물이다 보니 또 수영장이 있는 건물로 층고가 높아 지하4층 정도 깊이 입니다

거기다 집수정이니 지하5층을 계산 하여 거기에 맞는 양정높이의 수중펌프를 선정해야합니다

담당자분께서 참조사진 몇장을 보내왔습니다

우측 청고압호스 쪽 수중펌프 차단기가 내려갔다고 합니다

체크밸브 위에 게이트 밸브 사진을 확대해보니 10K80 이 보입니다 따라서

배관은 80A 이라고 생각되고

수중배수펌프 스탠다드로 볼때 5마력을 예상합니다

기존 남녀샤워실경우도 5마력 수중펌프로 선정하여 잘 양수 되었습니다

설비가 상당히 오래되고 지하비트다보니 부식이 있습니다

위 사진과 기존 배수펌프 교체 자료를 토대로 견적을 넣고 이것저것 예상되는 부품들을 준비해서 출동합니다

또 문화센터이다 보니 여러 프로그램으로 일요일에 작업을 진행해야기때문에

준비 안된부품에 대해서는 여간 난감합니다

최대한 이것 저것 모두 챙겨가야합니다



기존 수중배수펌프들이 1년을 못갔다고 담당자분들의 이야기를 듣고

양정에서 타이트 하지만 이물질이송이 용이한 볼텍스타입 수중펌프를 선정했습니다

DWE 37V 3.7kW

DWE 대영파워펌프 모델중 수중배수펌프

37 3.7kW 마력으로 환산하면 5마력

V 임페라 형태 볼텍스 임페라

볼텍스 펌프의 특징은 고형물이 임페라깃을 거치지 않과 임페라의 와류현상으로 바로 이송되어 이물질 이송에 강합니다

임페라깃은 일반 볼류트펌프에 두배이며 흡입구와 떨어져있습니다

단점은 양정이 낮고 회전방향이 반대여도 양수는 되지만 과부하로 소손됩니다

작업시 꼭 회전방향 확인을 해야합니다

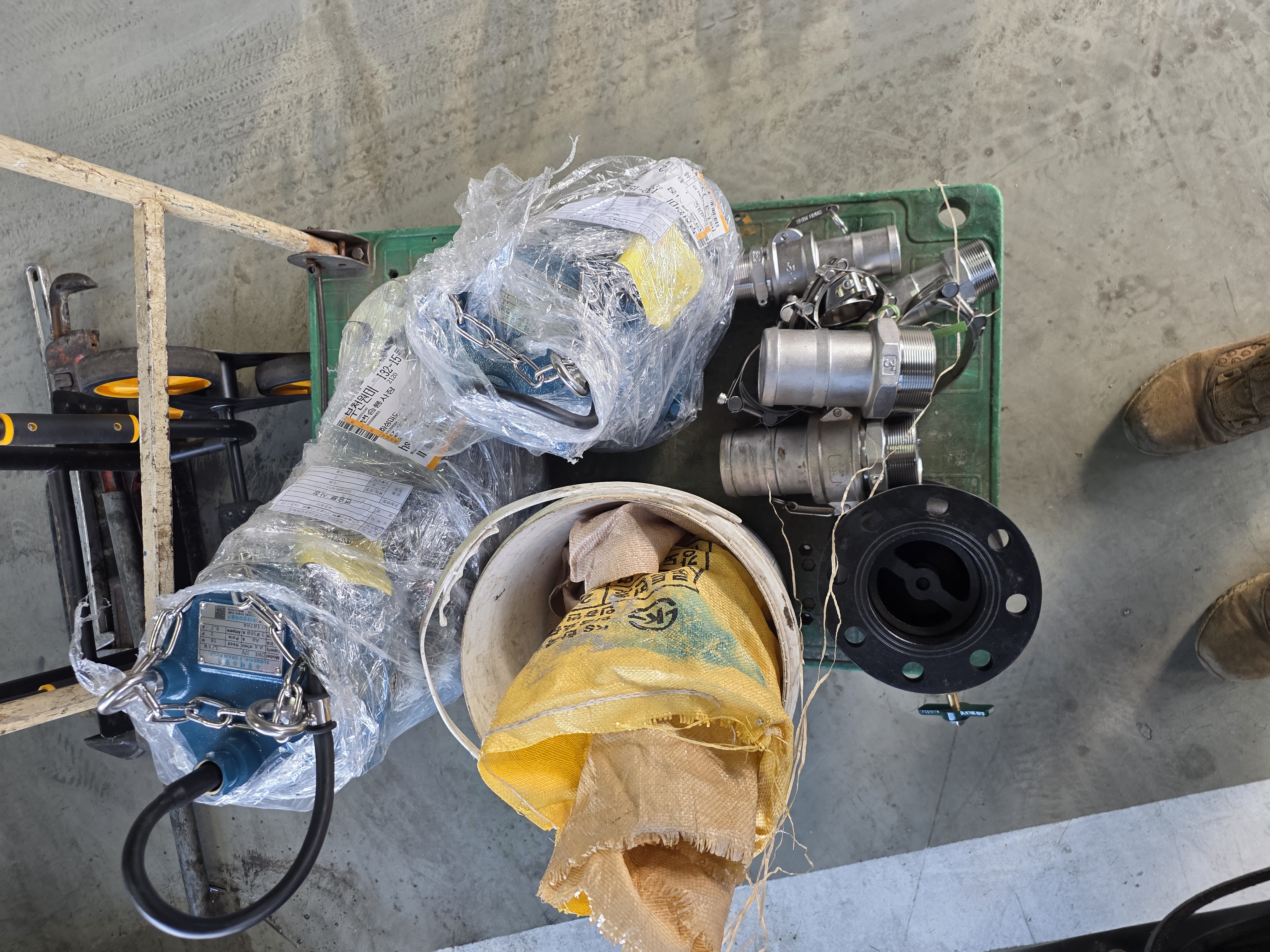

준비한 대영파워펌프 볼텍스 수중배수펌프입니다

5마력으로 양정은18m입니다

지하 5층계산 15m로 관경부하등을 따지면 타이트한 양정이지면 사용가능합니다

여기서 허용전류인데 8.7A로 시운전시 암페어로 펌프가 적당한지 비교할수있는 자료표입니다

저희 대승엔지니어링에서는 캄록카플링사용시 초기에는 원가절감으로 알루미늄 저가품을 사용했지만

시대가 바뀌고 유지보수등에 대한 인식변화로

부식이 되지않는 스탠캄록카플링을 사용합니다

교체시 체크밸브도 같이 교체하는게 좋습니다



지하까지 계단으로 가야하기때문에 펌프와 밸브등 자재운반이 일에 반입니다

담당자로 부터 판넬 스위치 전원등을 확인받고 사진으로 남김니다

필히 MCCB 차단기를 내리고 작업을 해야합니다



담당자로 부터 이상있다는 펌프 전원선을 해체후 한번더 체크합니다

누전이 뜨는걸로 봐서 코일손상으로 보입니다

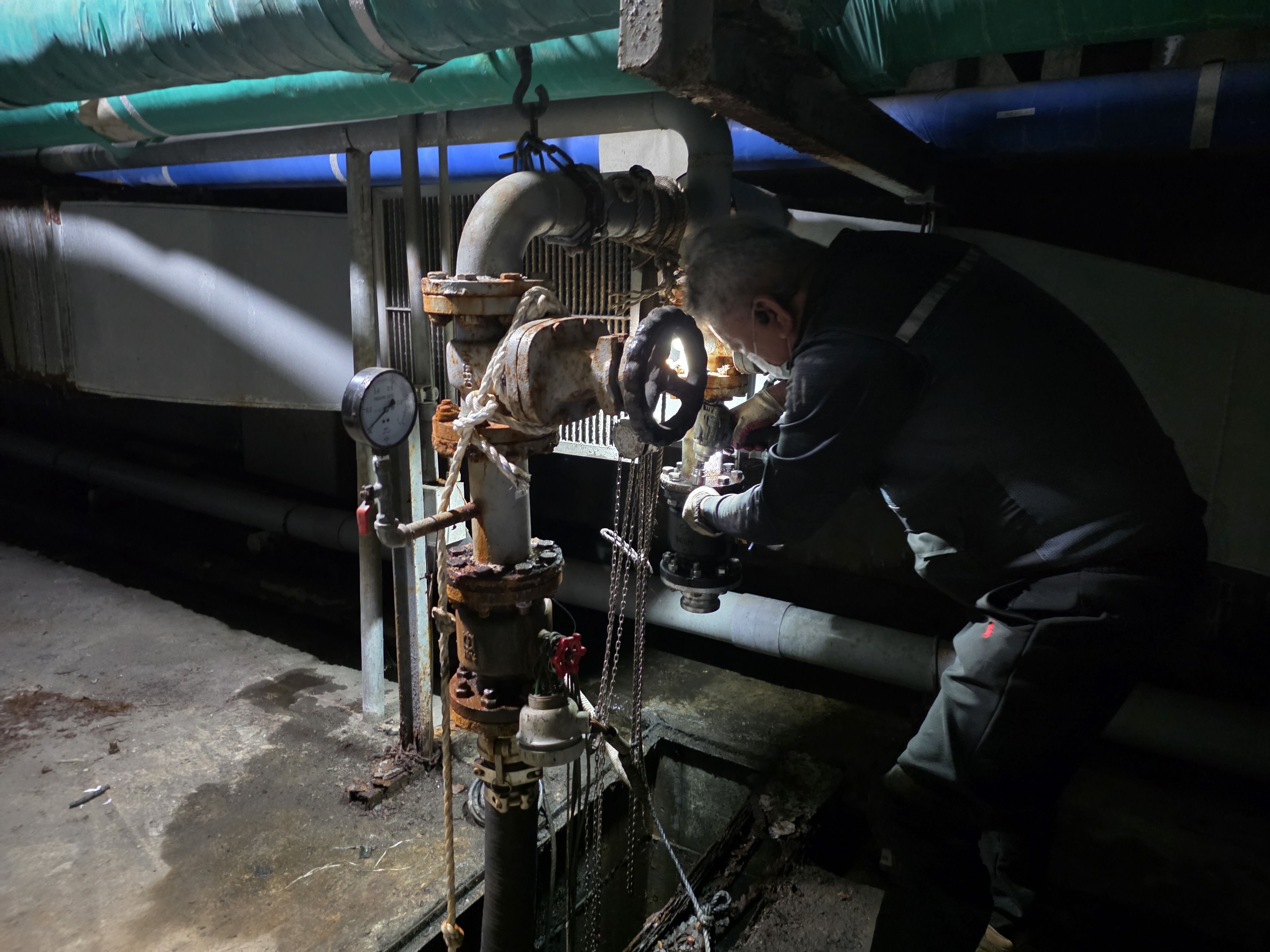

교체 작업을 진행하기위해 교체할 수중펌프 게이트밸브를 잠금니다

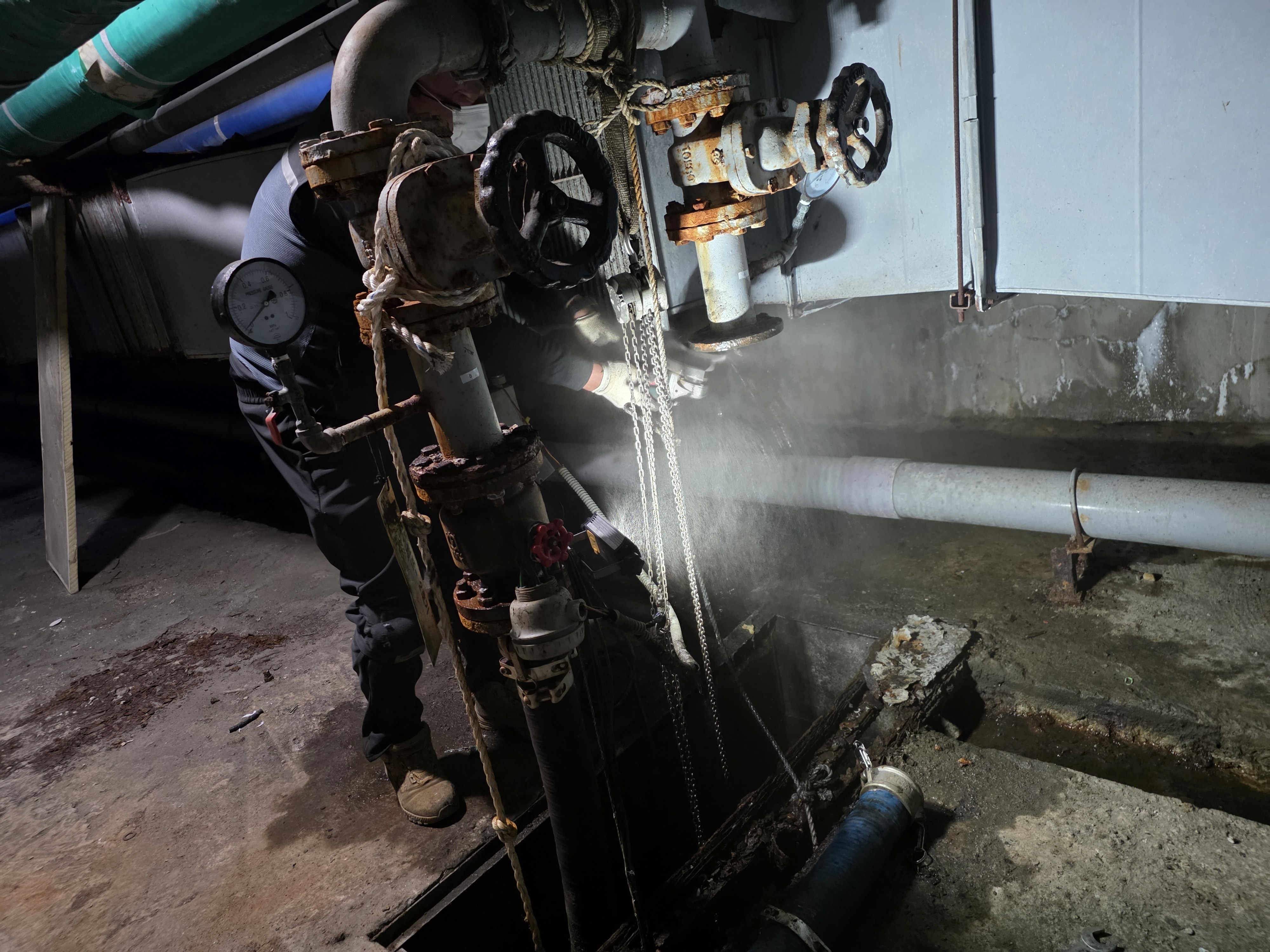

기존 호스를 분리후 수중펌프를 인양중입니다

5마력이다보니 무게가 있습니다

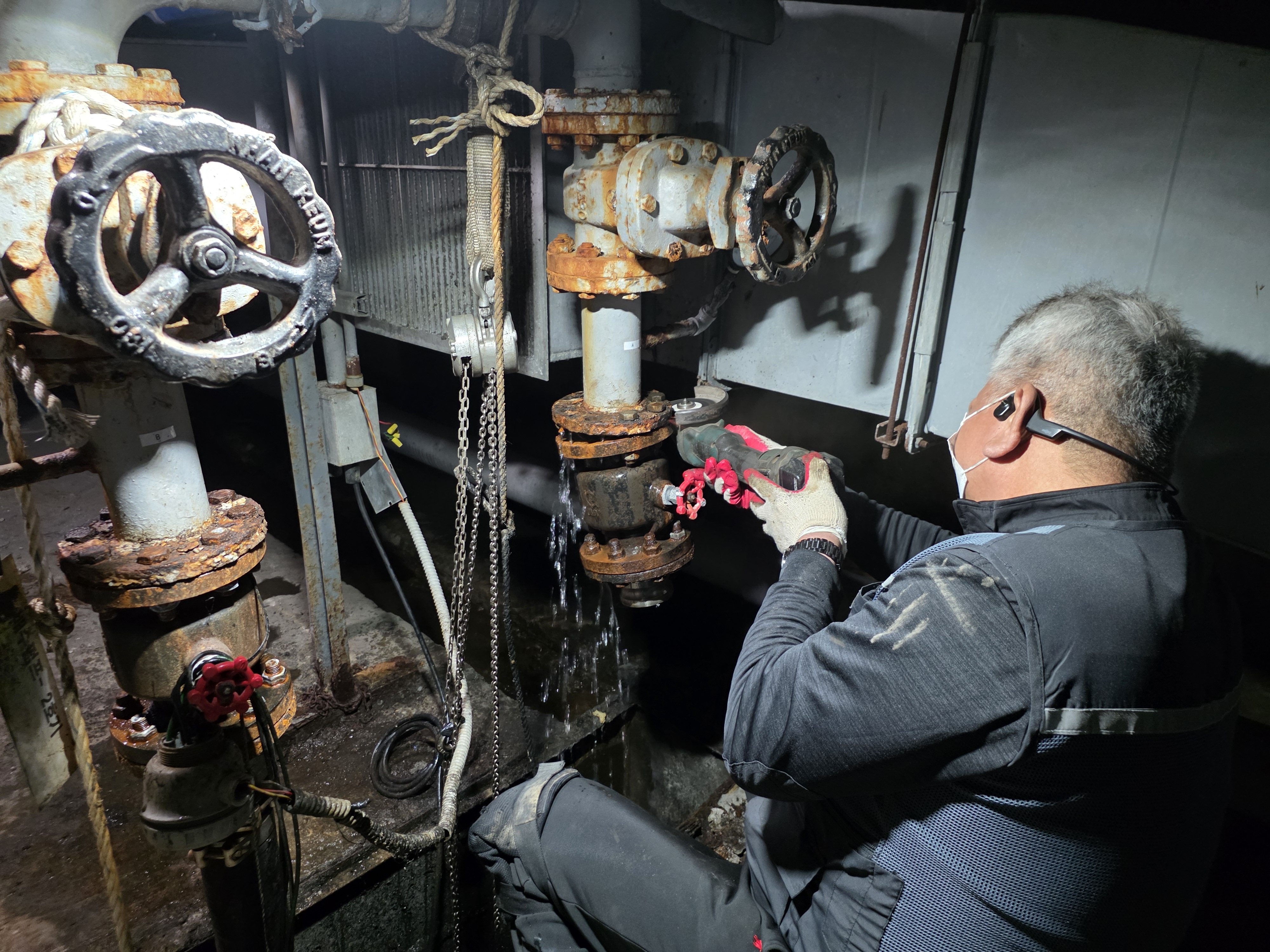

스모렌스체크밸브를 분리합니다

오래되서 볼트 부식으로 인하여 풀리지않아 컷팅합니다

역쉬 스모렌스체크밸브를 교체하기 잘한것 같습니다

내부가 이물질로 거희 막혀있습니다

수중펌프 교체시 스모렌스체크밸브는 필수라 보시면 좋습니다

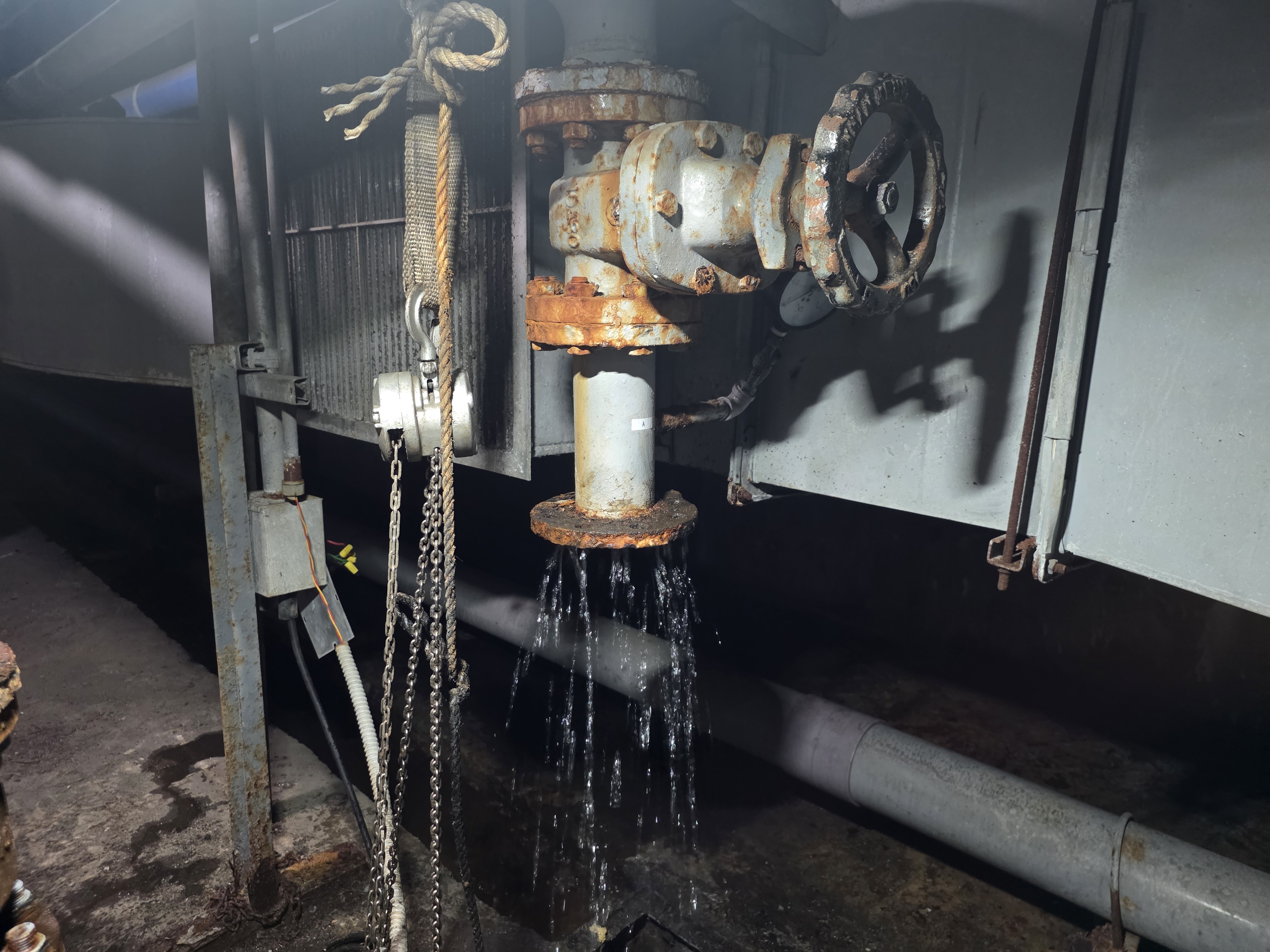

게이트 밸브다 보니 완전히 닫히지를 않지만 작업은 계속 진행합니다

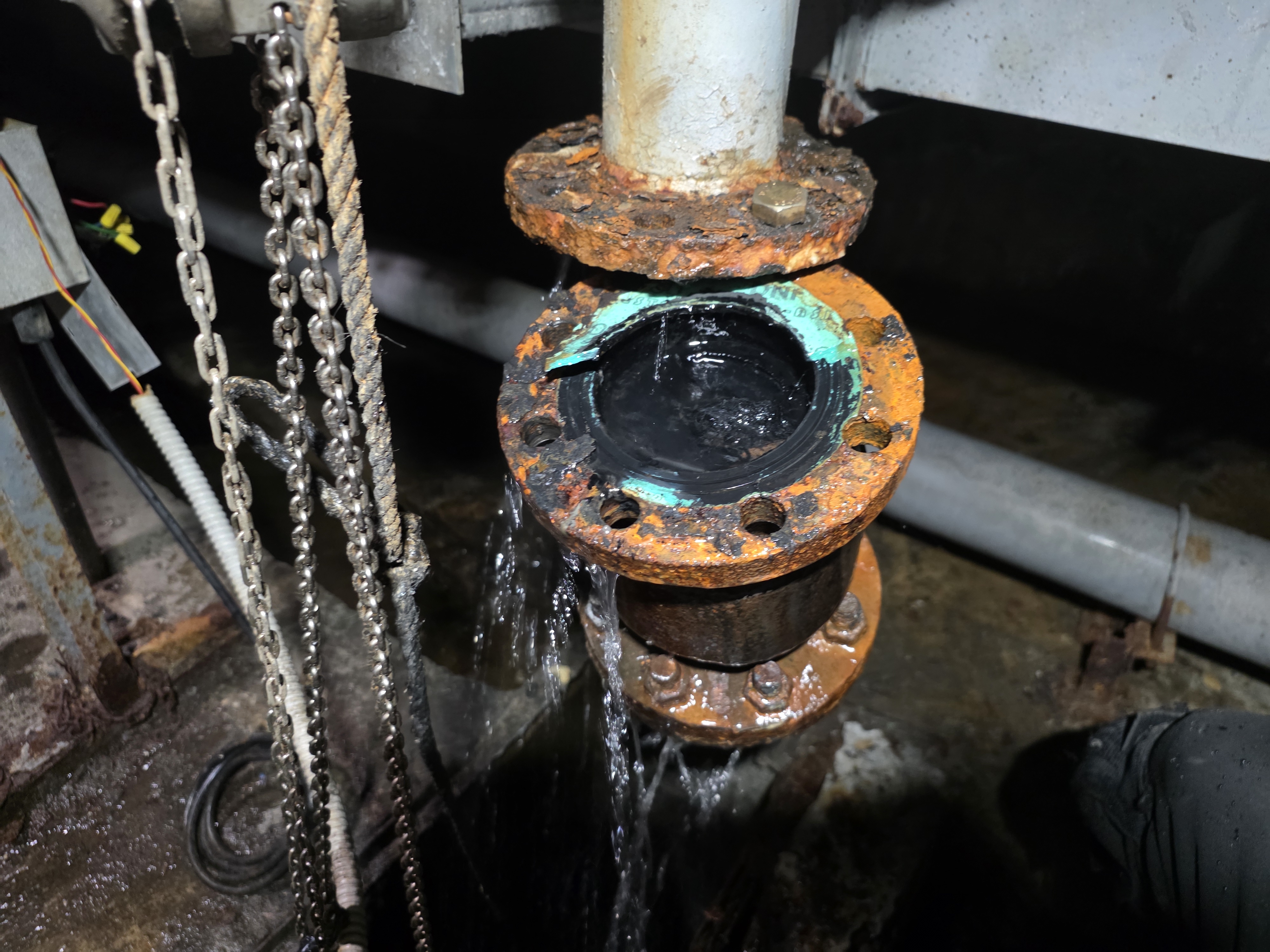

체크밸브 교체전 후렌지 부분 이물질제거



체크밸브에 캄록카플링연결중



스모렌스체크밸브부착

준비해온 대영파워 볼텍스수중펌프를 고압호스와 연결후 집수정에 넣고 있습니다

시운전

위에서 설명한것처럼

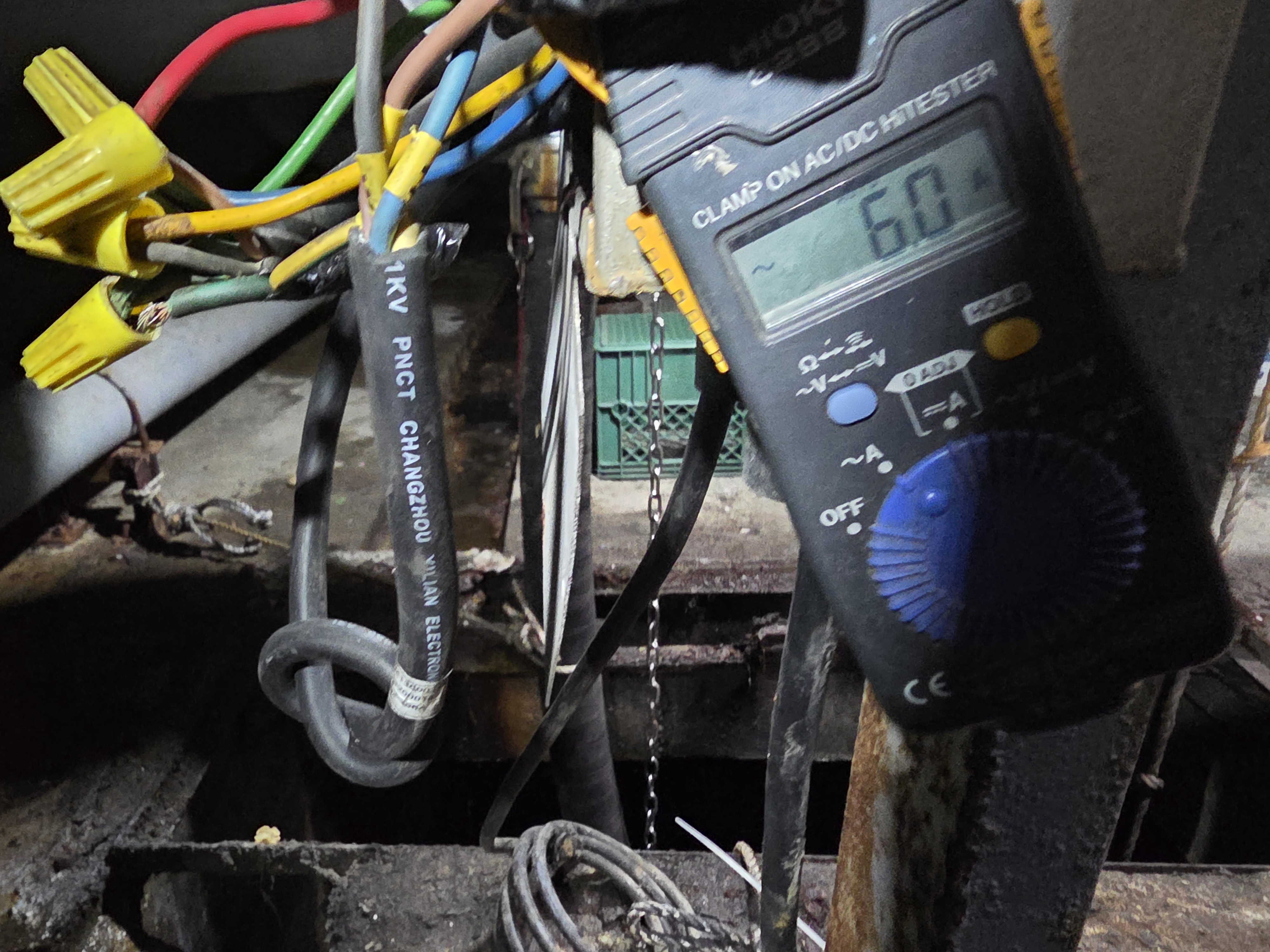

펌프명판에 정격전류8.7A 와 비교해서 6A 정도면 깊이등을 고려했을때 수중펌프가 제대로 집수정물을 펌핑한다고 보면됩니다

5마력기준 4.5A 밑이면 배관막힘 체크밸브 막힘 펌프 이상등을 의심해볼수있습니다

검정색 고압호스를 캄록카플링과 연결후 펌프위치를 잡고 체인으로 고정합니다

시운전 집수정 오수가 잘 펌핑되고있습니다

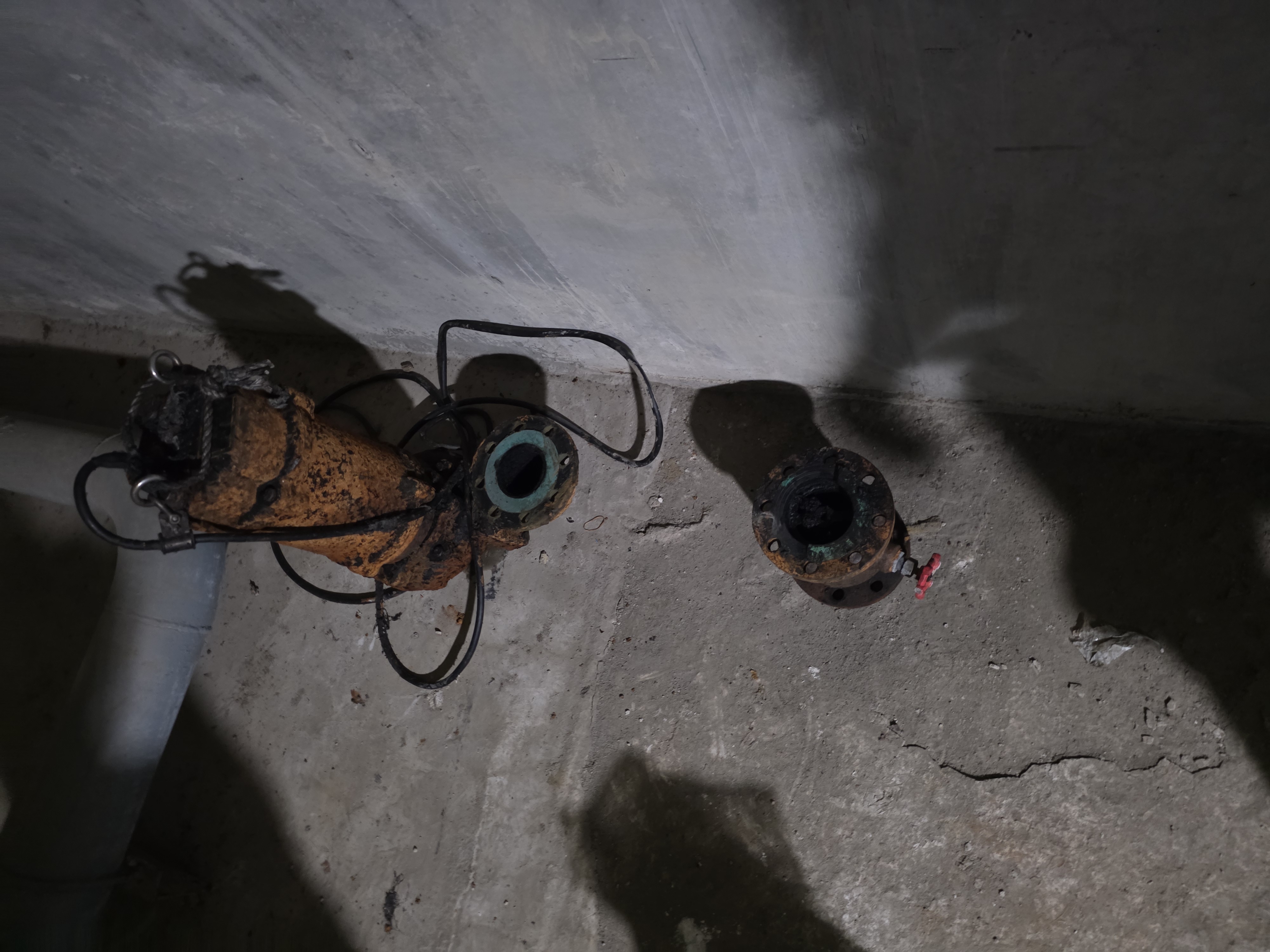

교체한 기존 수중펌프와 스모렌스체크밸브

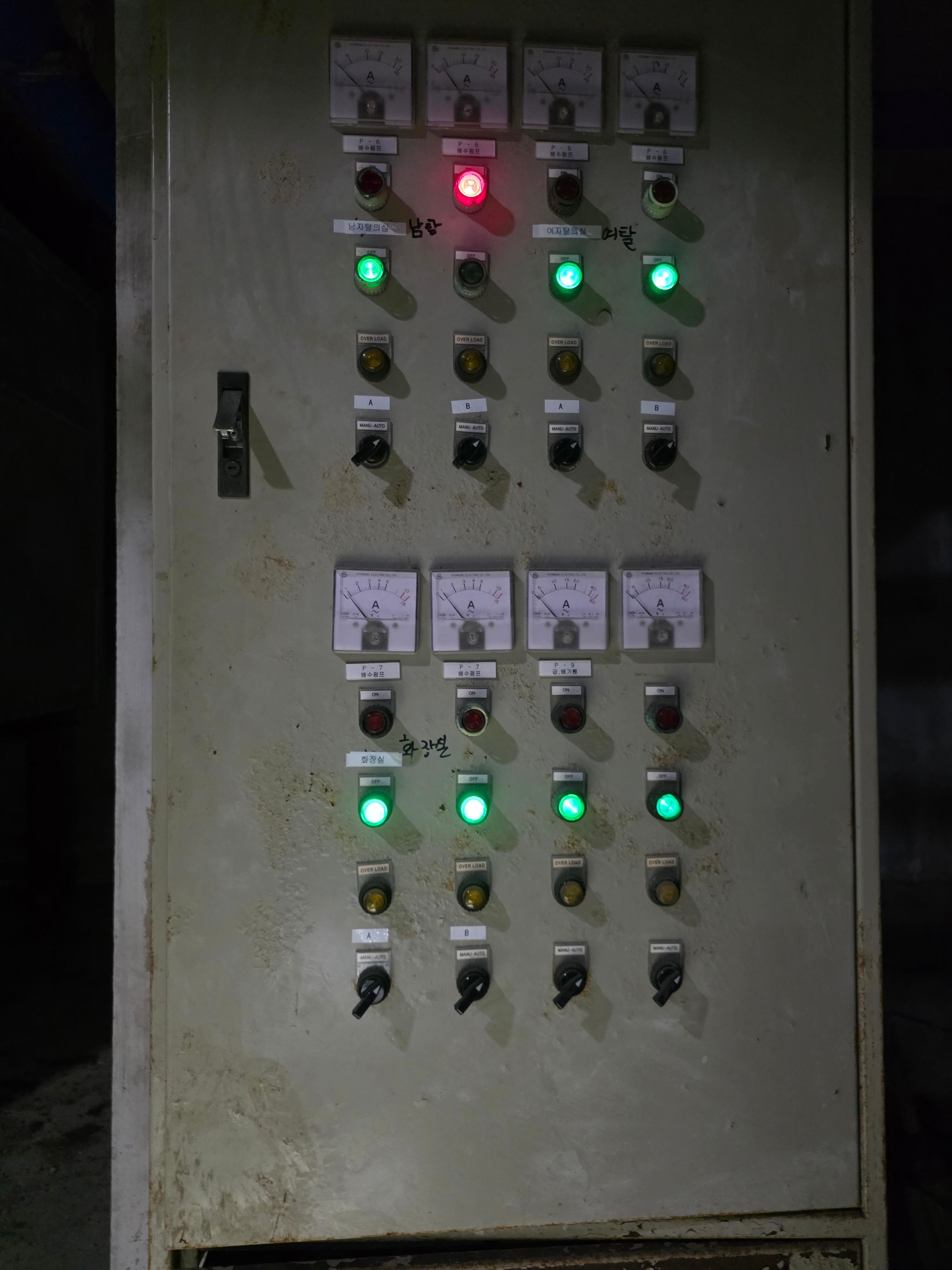

자동제어 판넬을 차단기및 셀렉터스위치 자동으로 확인후 사진으로 남김니다

시운전 자동으로 운전되다 집수정물이 어느정도 빠지고 오뚜기센서 정지점에서 정지했습니다
