정화조 원수이송펌프 교체 2마력50A

서울특별시 송파구에 있는 모 문화센터 입니다

담당자 분이 정화조 이송펌프 교체에 대한 문의 입니다

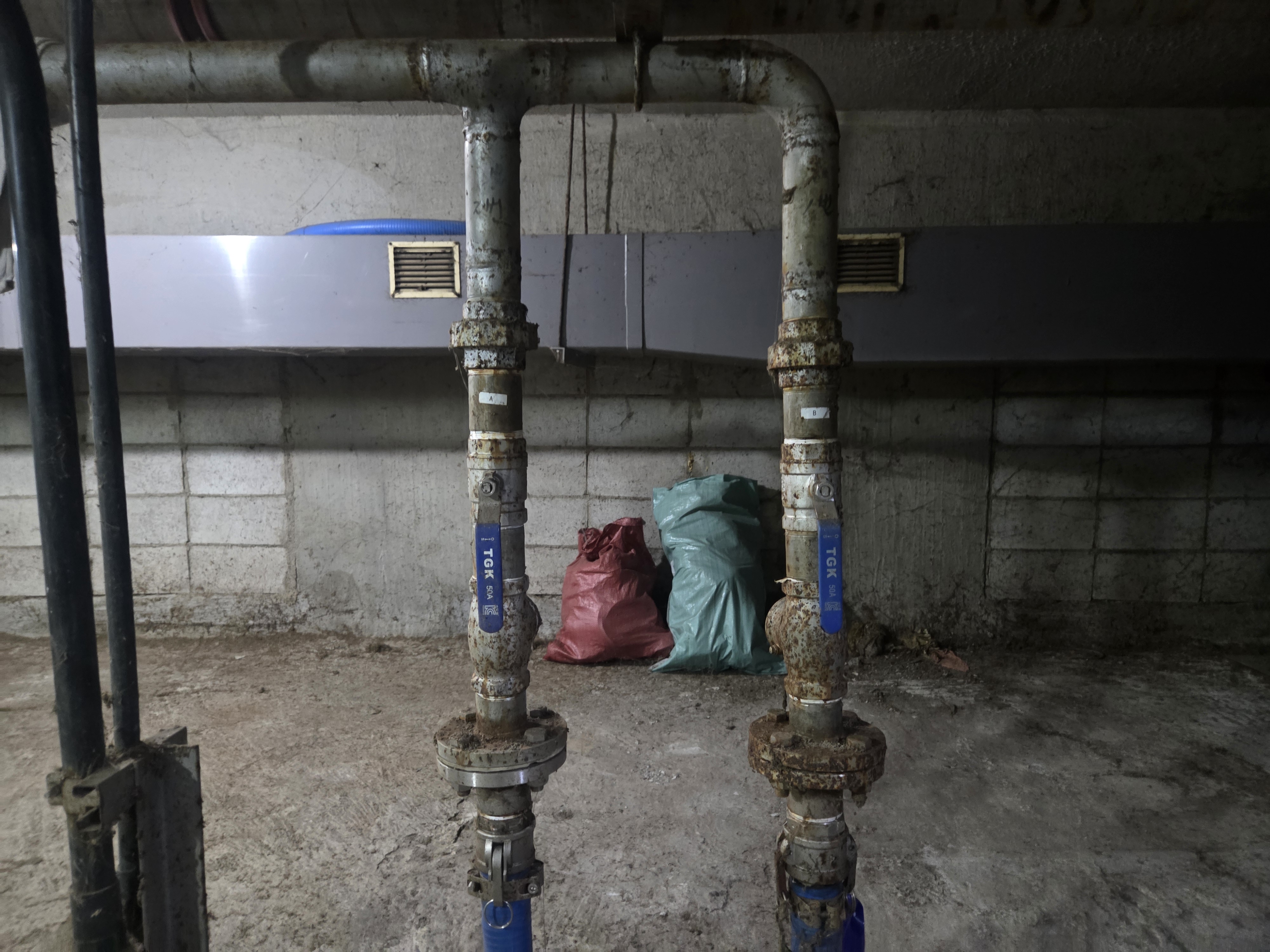

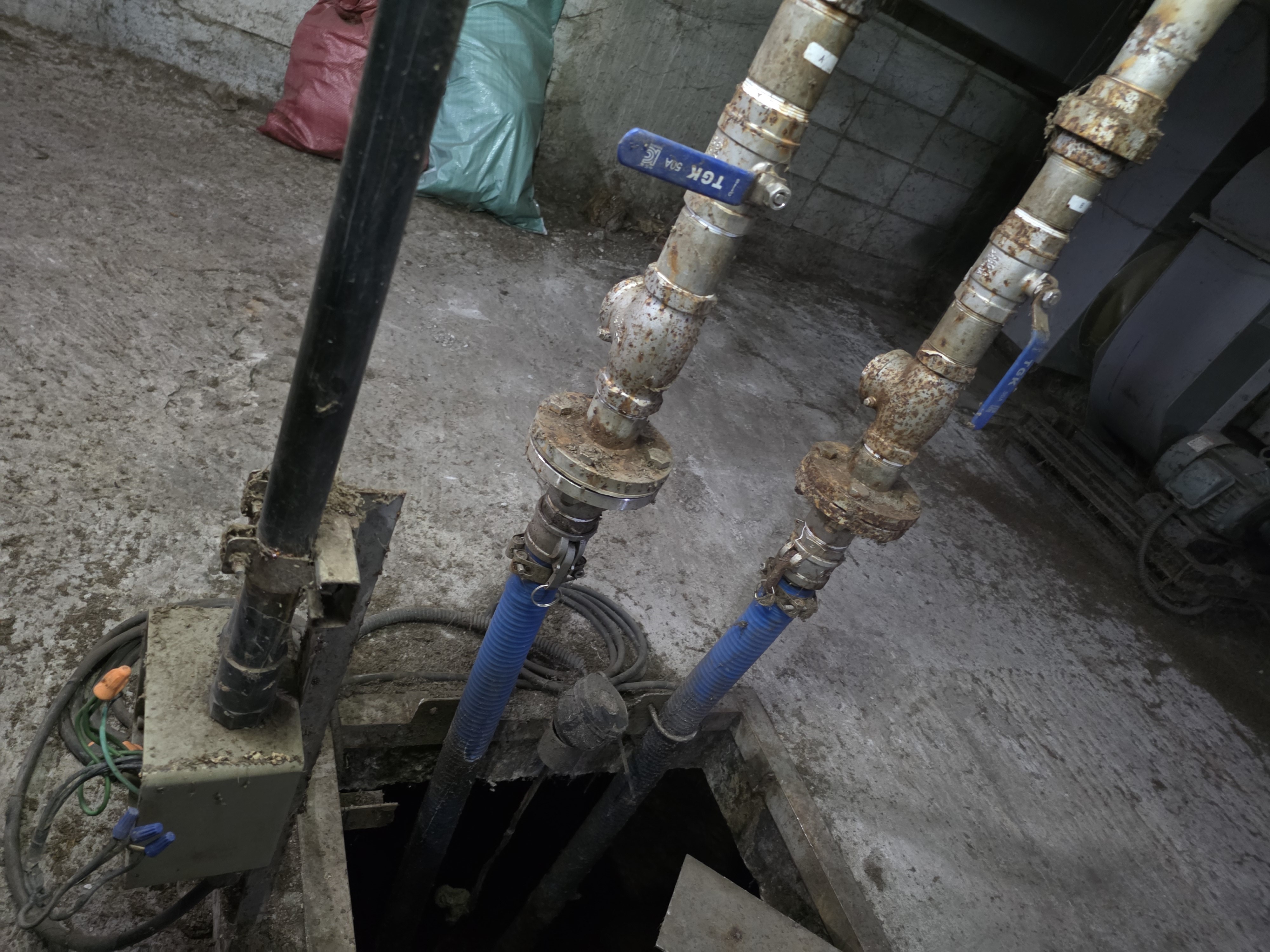

보내온 아래 사진을 보니 배관 차단밸브가 볼밸브로 되어있고 사진을 확대해보니 구경이 50A 입니다

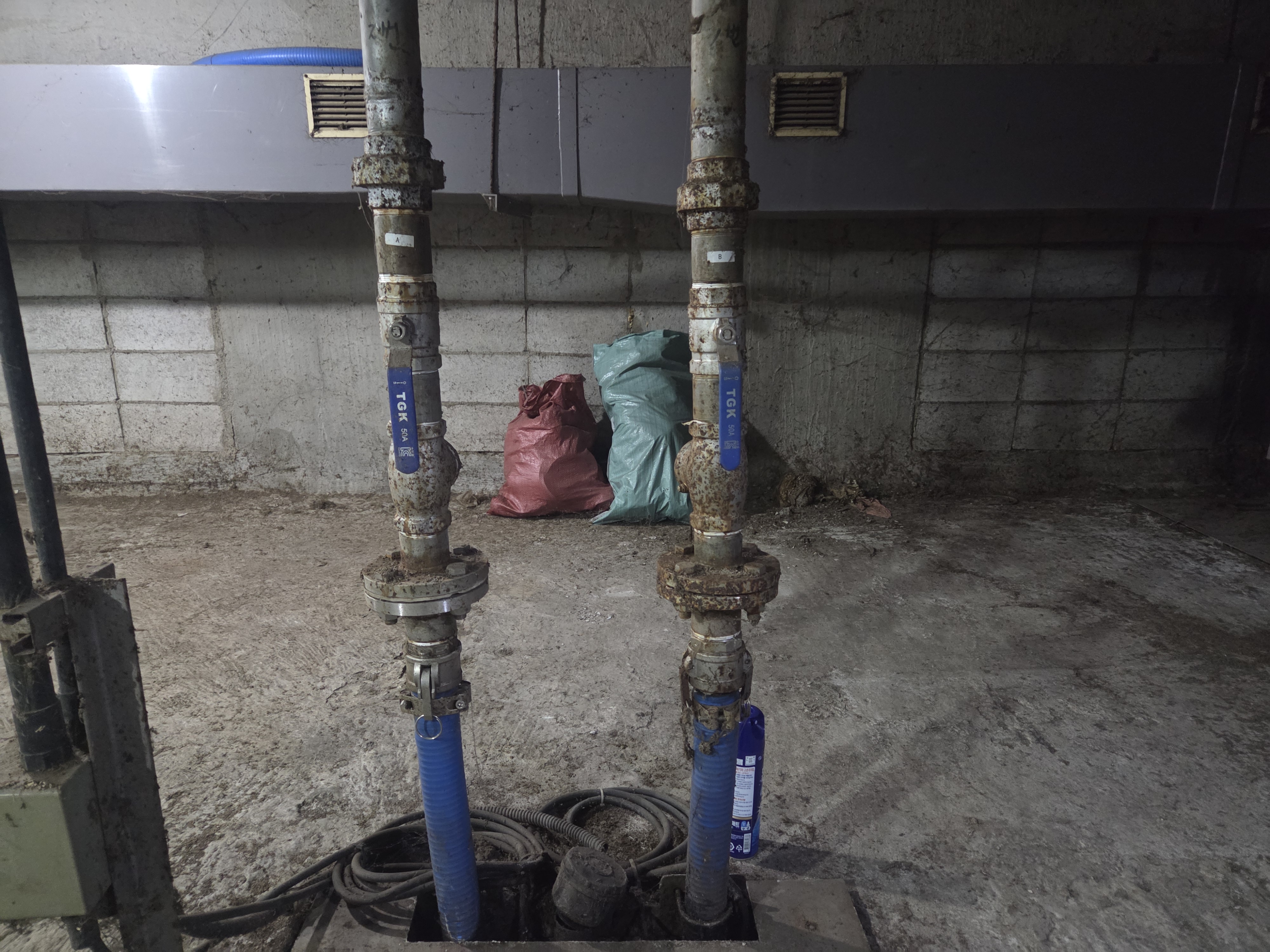

캄록 카플링으로 되어있고 청고압호스를 사용했네요

정화조 원수 이송펌프경우 바로 옆으로 이송하기때문에 1마력 또는 2마력으로 추정됩니다

정화조실 내부지만 상태를 보아 배관 밸브(손잡이가 파란색) 등이 스탠제품인것 같습니다

위 사진을 바탕으로 3상2마력 볼텍스 펌프를 준비했습니다

DWE15V

대영파워 볼텍스 수중펌프 입니다

​

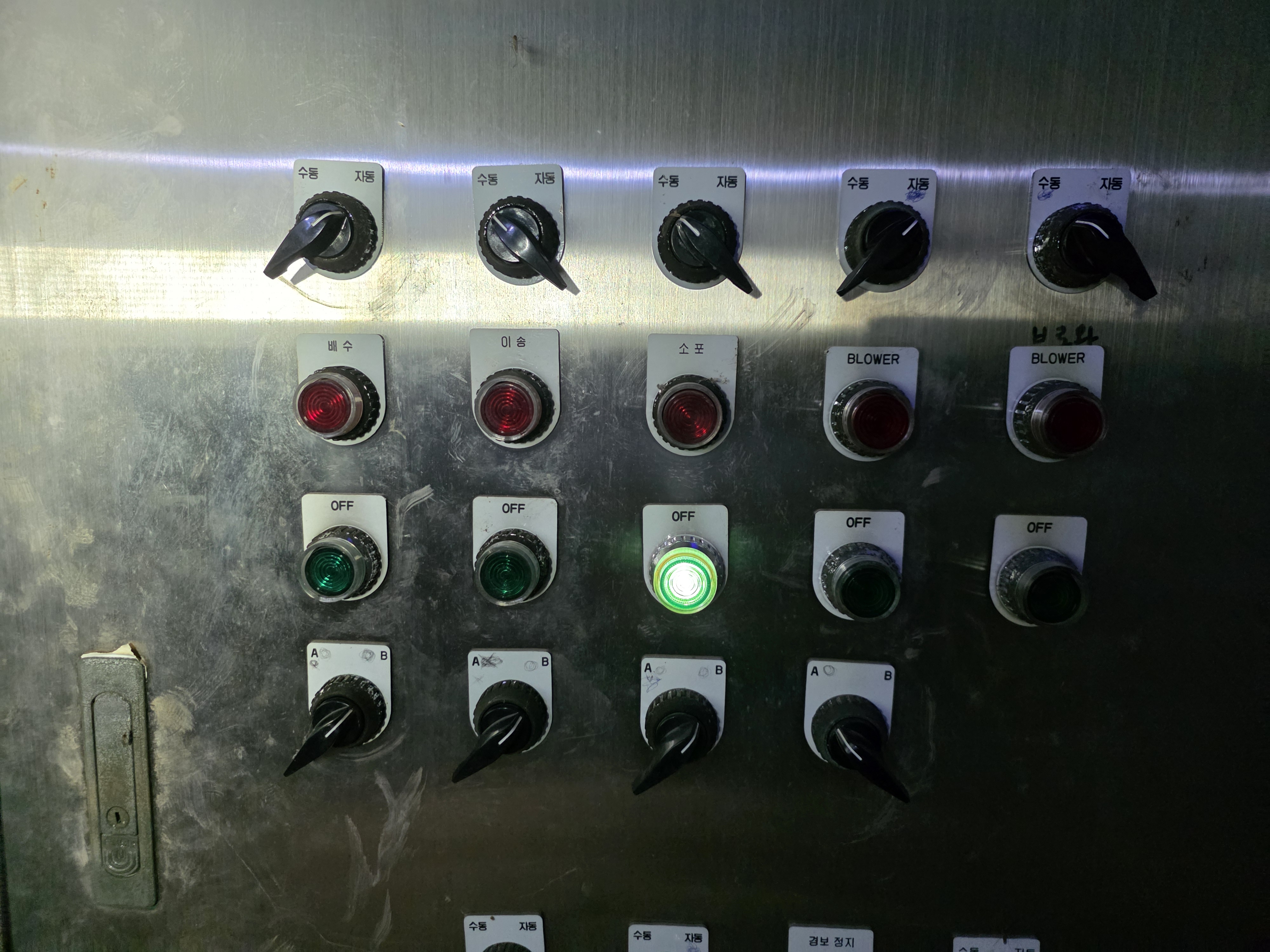

먼저 담당자에게 판넬에 조작 버턴을 확인받고 MCCB차단과 함께 셀렉터스위치를 수동으로 위치시킴니다

항상 안전은 작업자가 직접 확인해야합니다

정화조다 보니 날파리사체가 장난이 아님니다 교체할 부속과 자재 운반

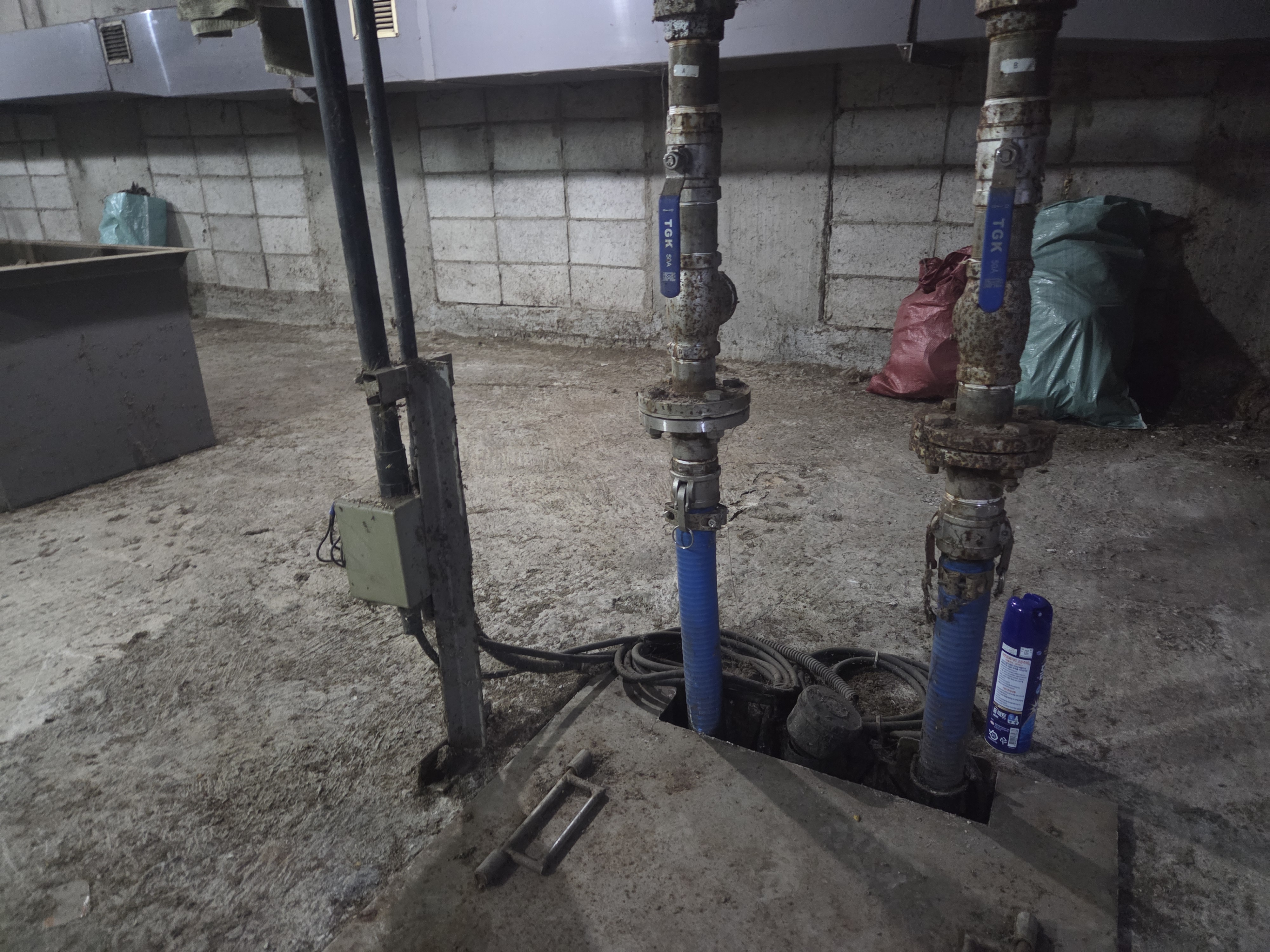

교체할펌프 배관 차단

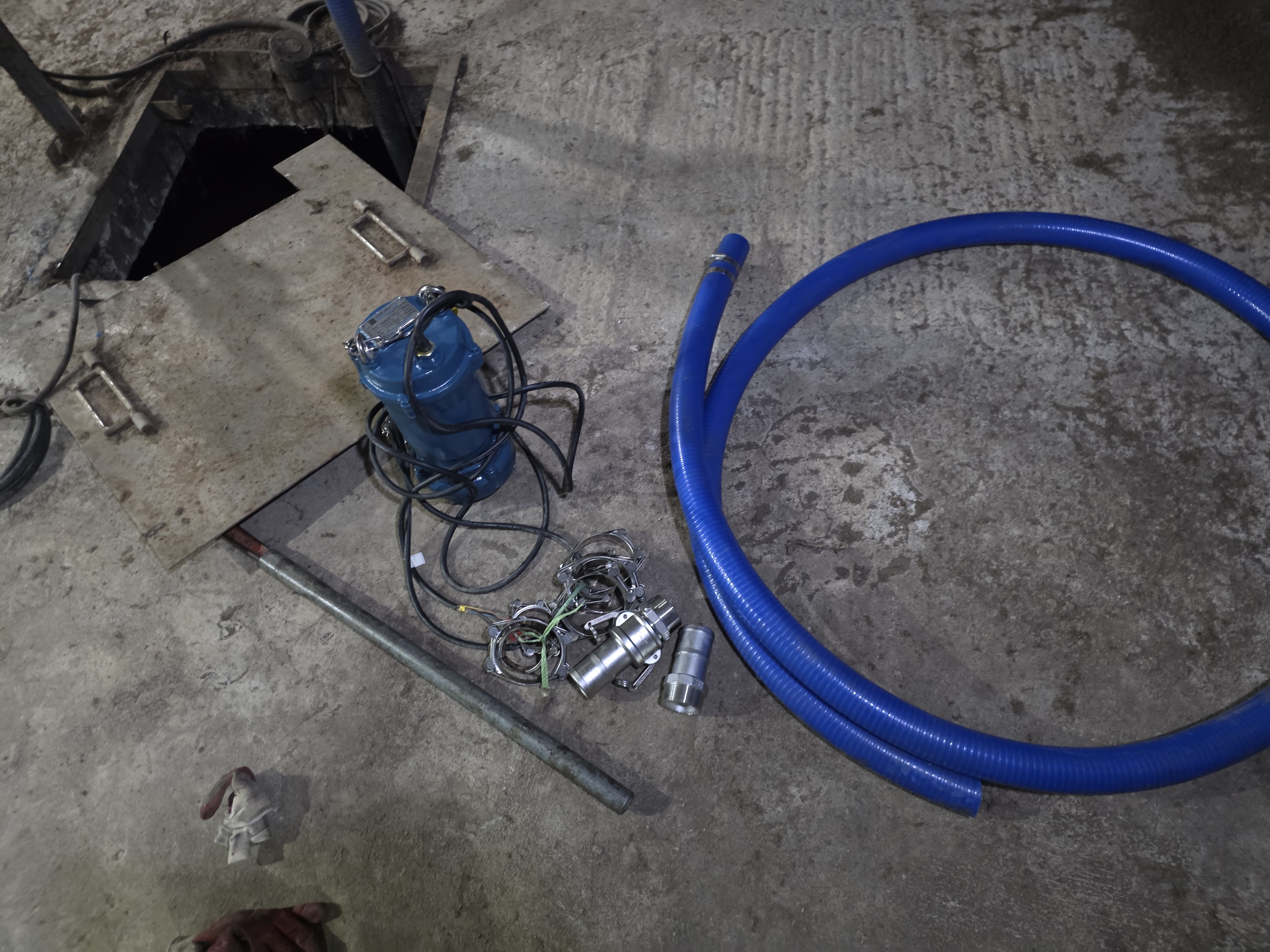

준비해온 2마력 대영파워 볼텍스 수중펌프와 청고압호스

펌프 호스 모두 구경은 50A입니다

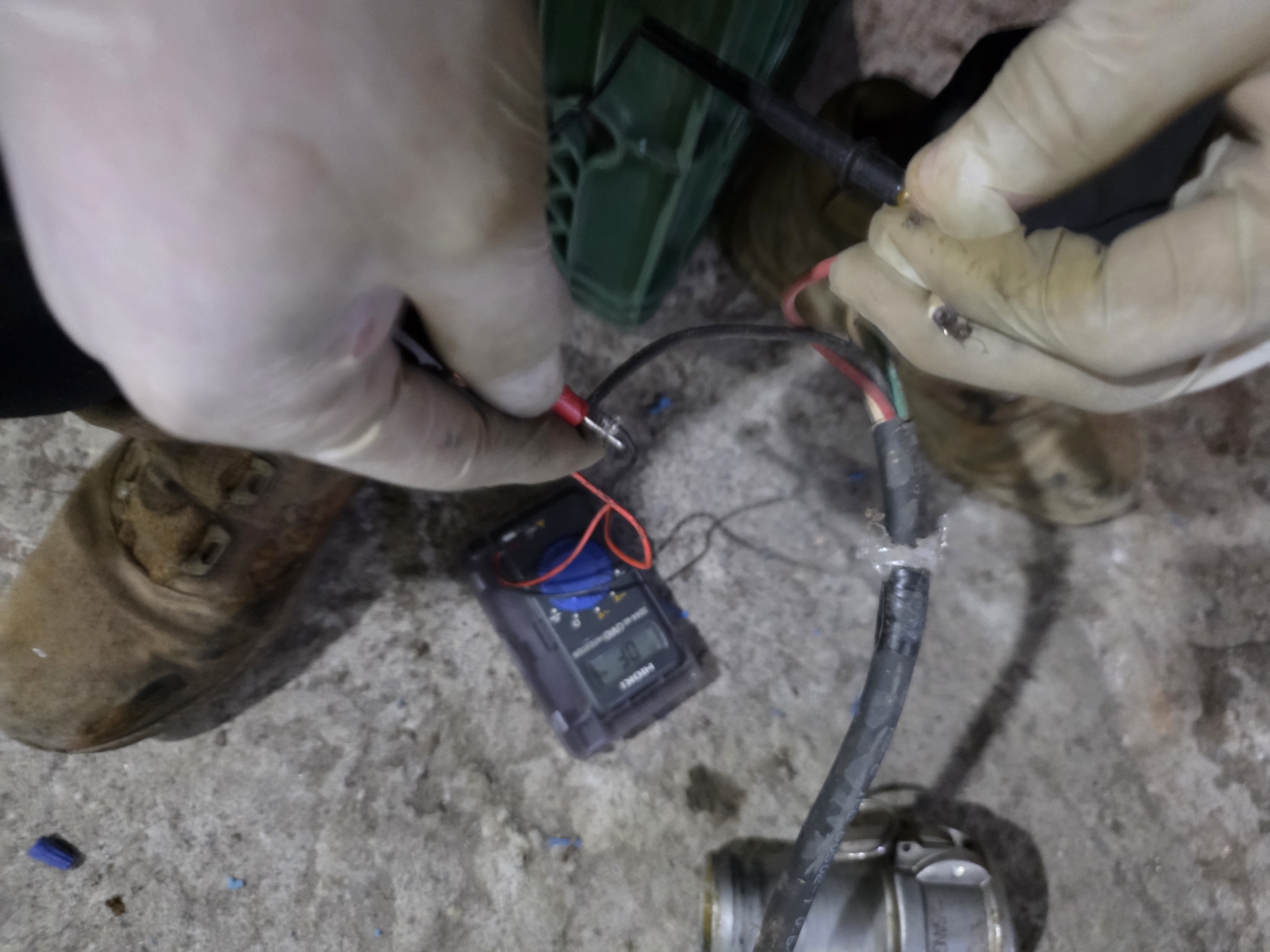

교체전 손상되었다는 펌프의 전원선 분리후 상간저항이 OF 저항값이 나오지 않습니다

이경우 코일손으로볼수있습니다

DWE 15V 1.5kW

대영파워수중배수펌프 모델중 볼텍스 타입

3상2마력2극

수중펌프의 특징은 점도가 높지 않은이상 대부분 크기때문에 2극 3600RPM을 사용합니다

4극 1800RPM 6극 1200RPM으로 극수가 낮아질수록 펌프의 크기는 같은 마력에서 한마력 위 단계크기로 올라갑니다

점도가 높은곳에 사용할수록 회전수를 낮게 해서 특수하게 사용합니다

일반적으로 건물에 사용하는 수중펌프는모두 2극 이라 보시면됩니다

수중펌프에 스탠호스닛블 결합중

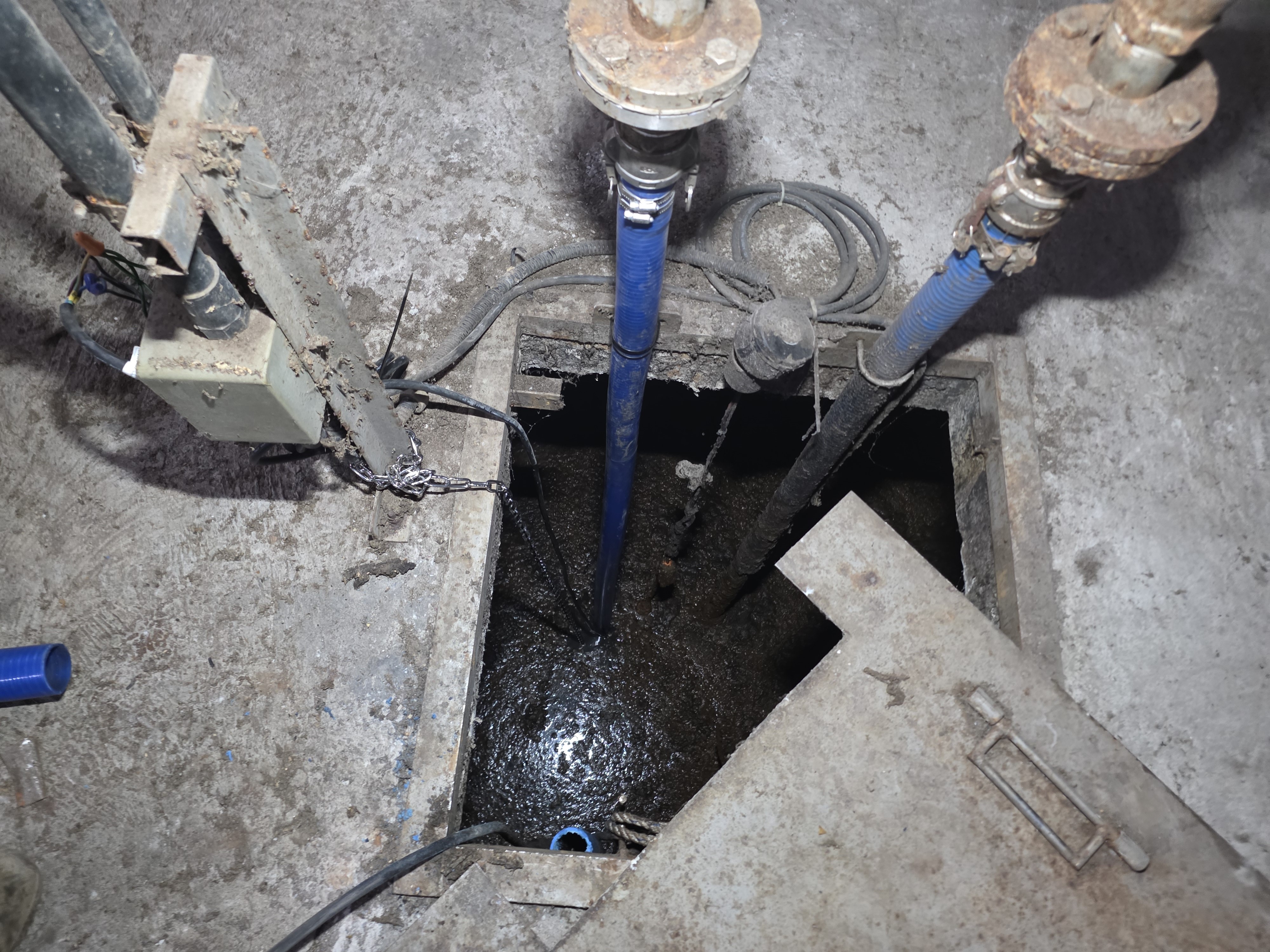

청고압호스와 결합수 수중펌프 안착 시운전

2마력 정격전류가 3.8A에서 시운전이 2.8A 면 상당이 이송이 잘되고 있다고 보시면됩니다

3상 2마력수중펌프 380V 볼트에서 운전암페어가 2A 미만이면 펌프하는 양정이 너무 높다든지 아니면 임페라이물질 구속 체크밸브 이물질 등을 의심해봐야합니다

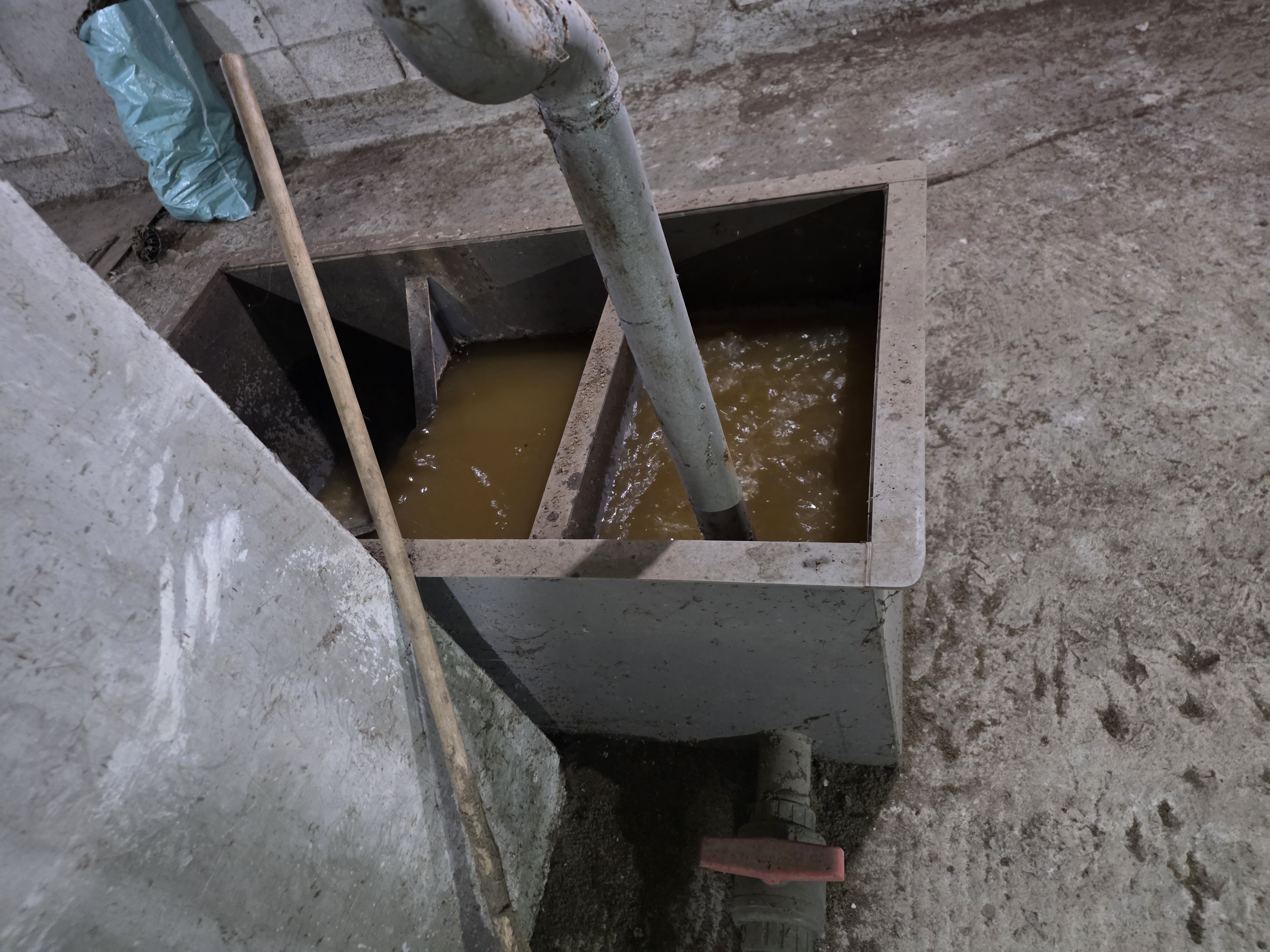

바로옆 으로 정화조 원수가 막힘없이 잘 이송되고있습니다

이부분에서 정화조 이물질을 한번 걸음 역활을합니다

비유가 약한사람은 작업을 못합니다

정화조 원수이기때문에 그래도 직업이다 보니 깔끔하게 마무리가 먼저입니다

펌프가 제대로 위치를 잡았는지 자동제어 센서가 문제없이 작동하는지등을 체크해야합니다

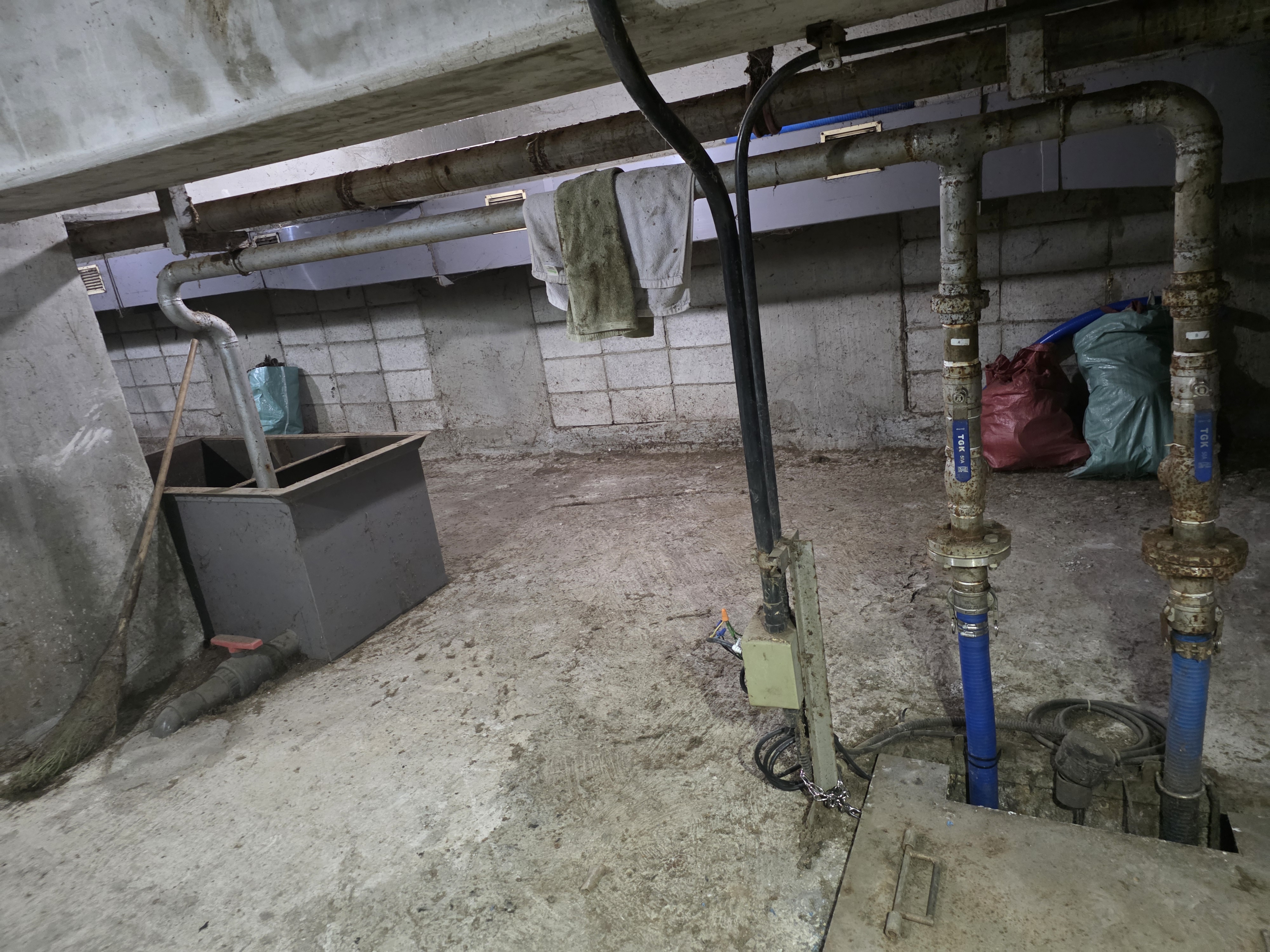

모두 잘 마무리 하고

문화센터이다 보니 일요일 작업을 진행하였습니다
