경기도 부천시에 모 공장입니다
이상있을때마다 저희 대승엔지니어링에서 점검및 조치해주는곳입니다
링브로워 이상으로 점검조치후 팀장님께서 지하에 있는 수중펌프가 한때는 과부하 트립되고 한대는 제대로 펌핑이 안되는것 같다고 합니다
가장확실한건 육안점검입니다
점검하로 지하 폐수정화시설로갔습니다
폐수 시설에 마지막 방류조이네요

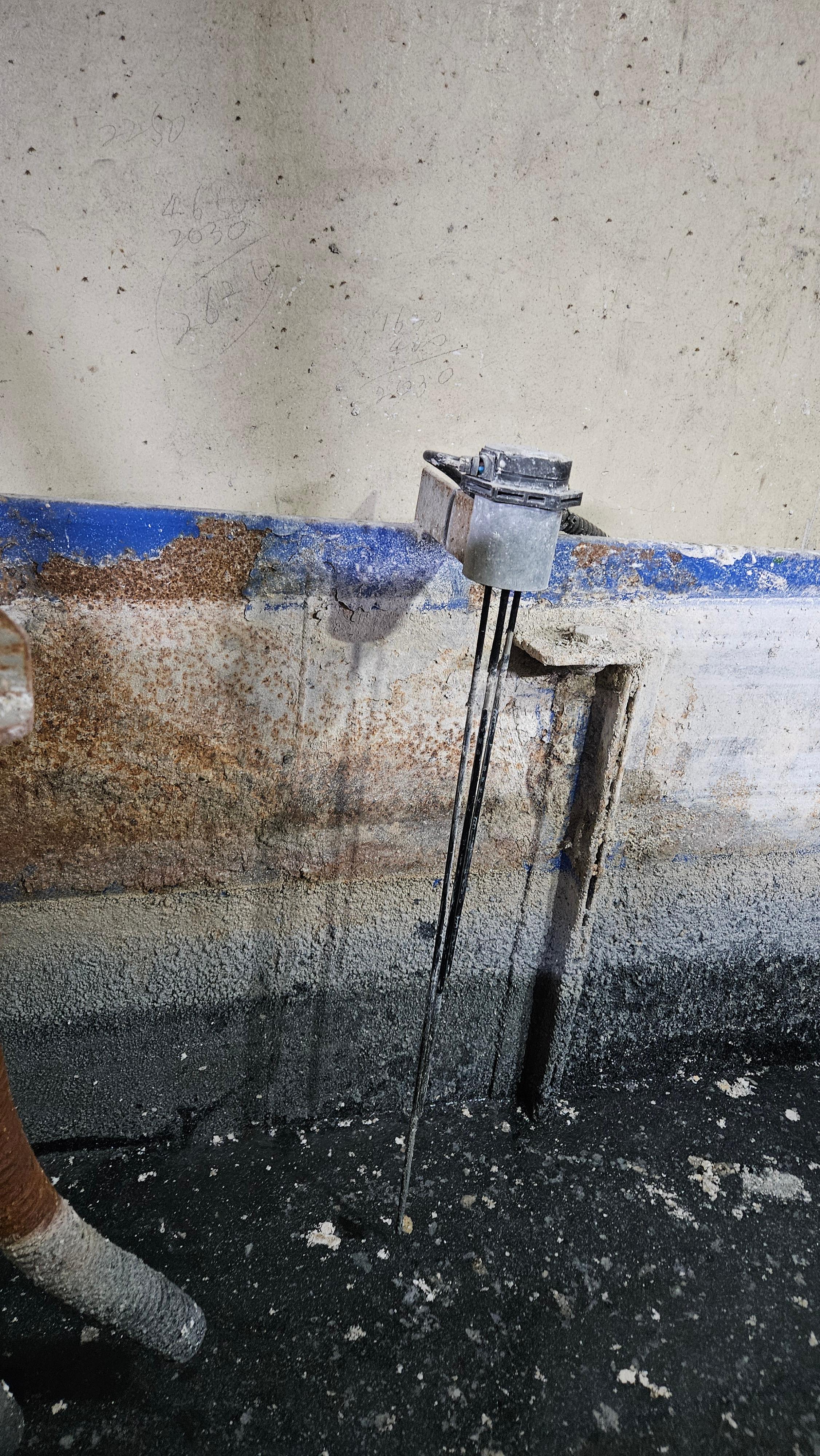

자동제어센서는 전극봉이네요
이경우 이물질과 슬러지로 인한 오동작이 많습니다
추후 오뚜기센서로 교체 작업을 진행하기로했습니다
우측에 방류펌프인데 수중펌프 TO-15-SSB모델입니다
신신수중펌프 고양정오수이송펌프 모델입니다
15는 1.5kW 2마력 입니다
극수는 2극

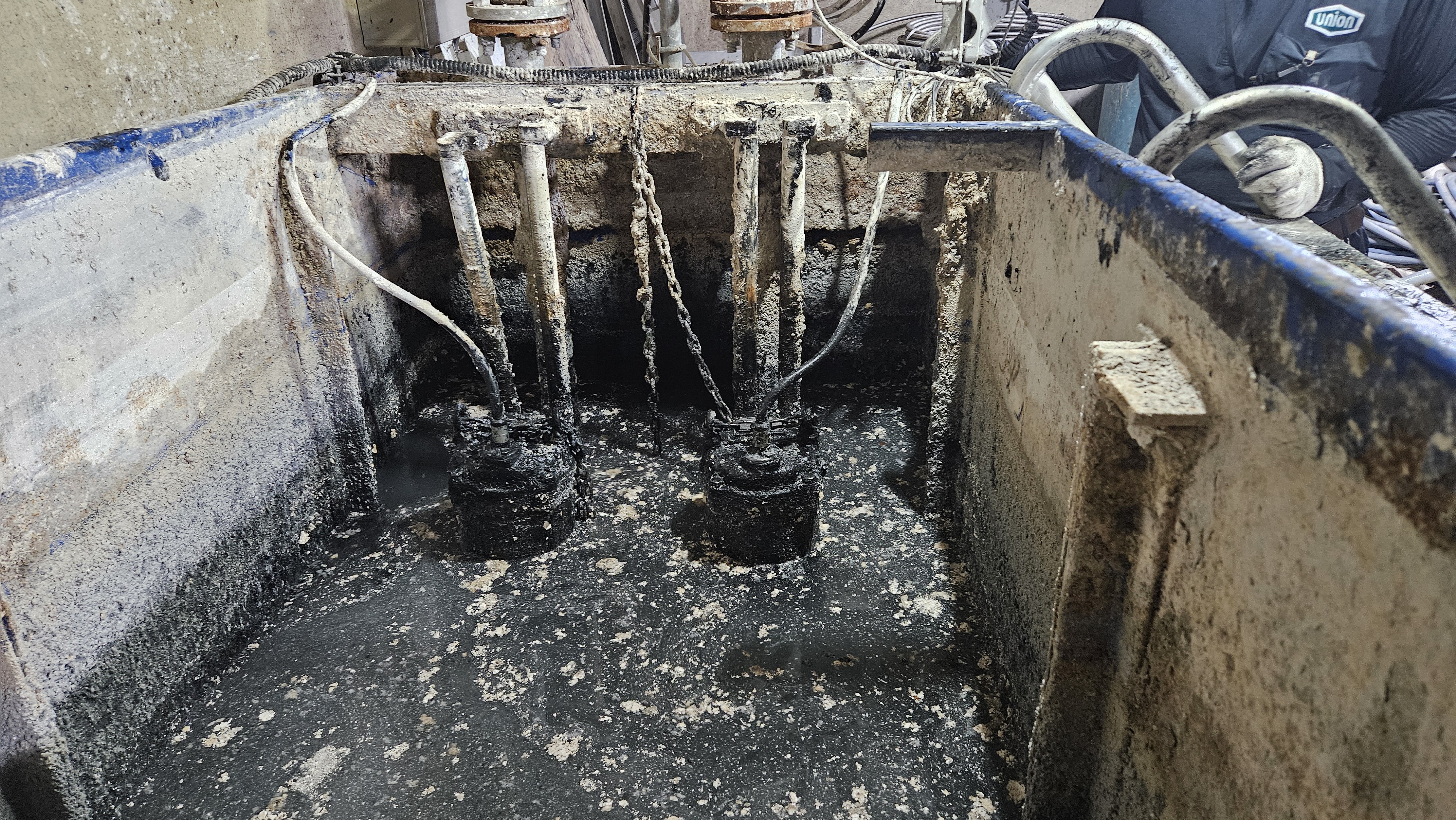

자동탈착장치

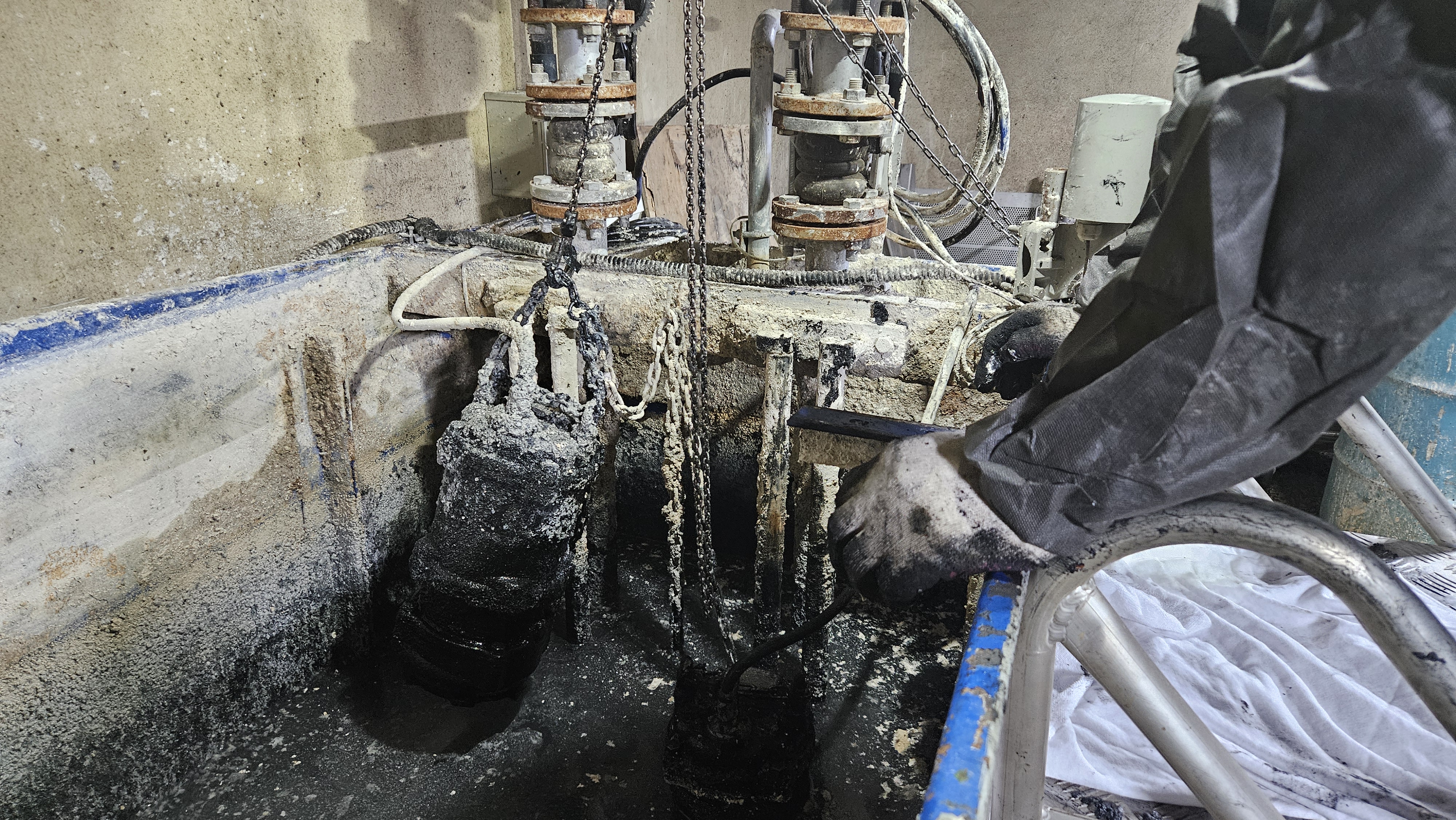

수중펌프를 어떻게 들어올려야하는지 공장직원분들이 처음이여서 도와주러 왔습니다
구경만 하라 했습니다
자동제어 판넬에서 펌프 상간저항 절연저항을 체크해보니 둘다 이상없는것 같습니다
한대의 암페어는 너무 많이 나오고
한대는 암페어가 너무 안나오네요
이경우 이물질로 인한 임페라 막힘과 구속
암페어가 안나오는 펌프는 임페라 막힘으로 예상할수있습니다

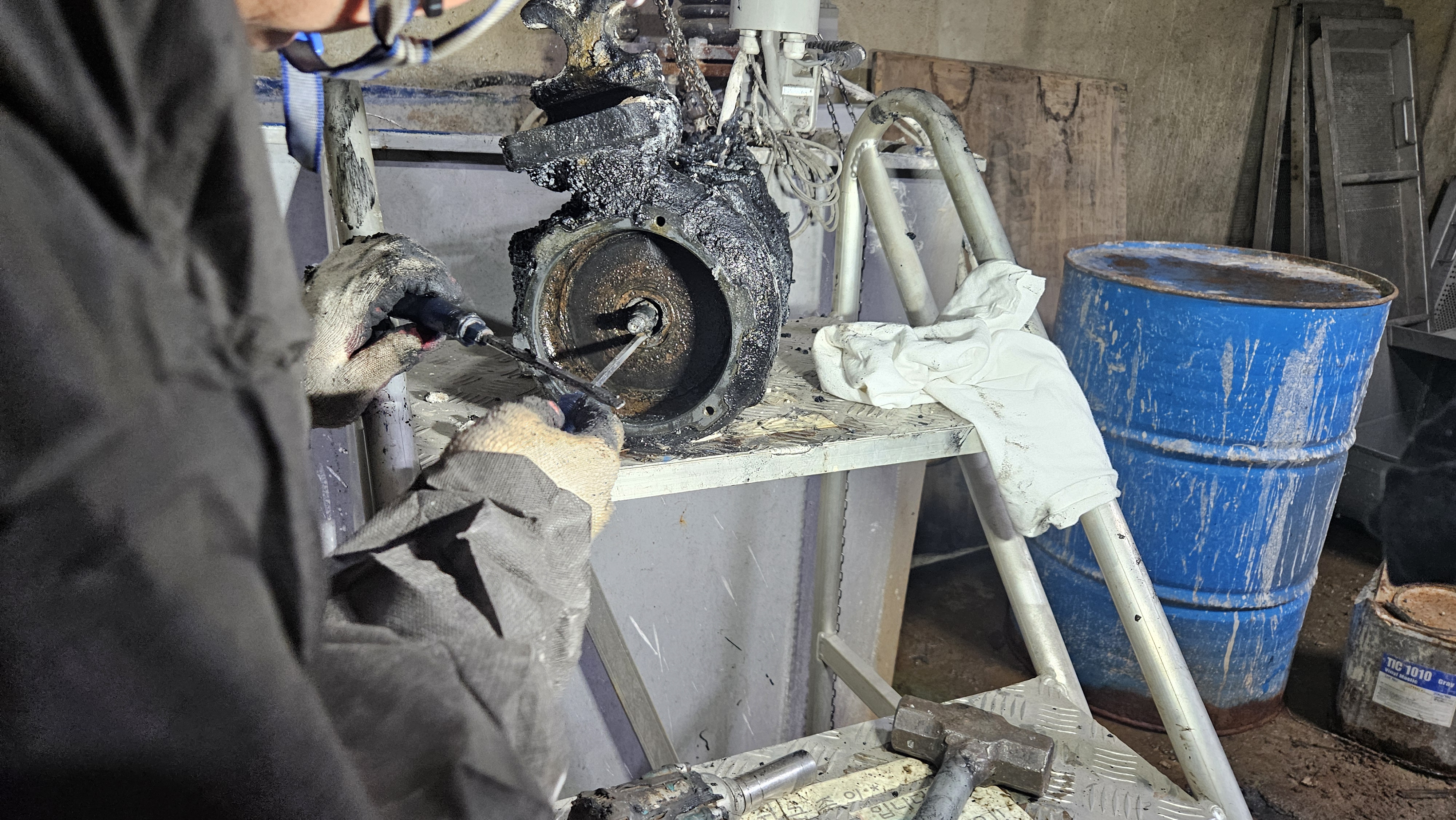

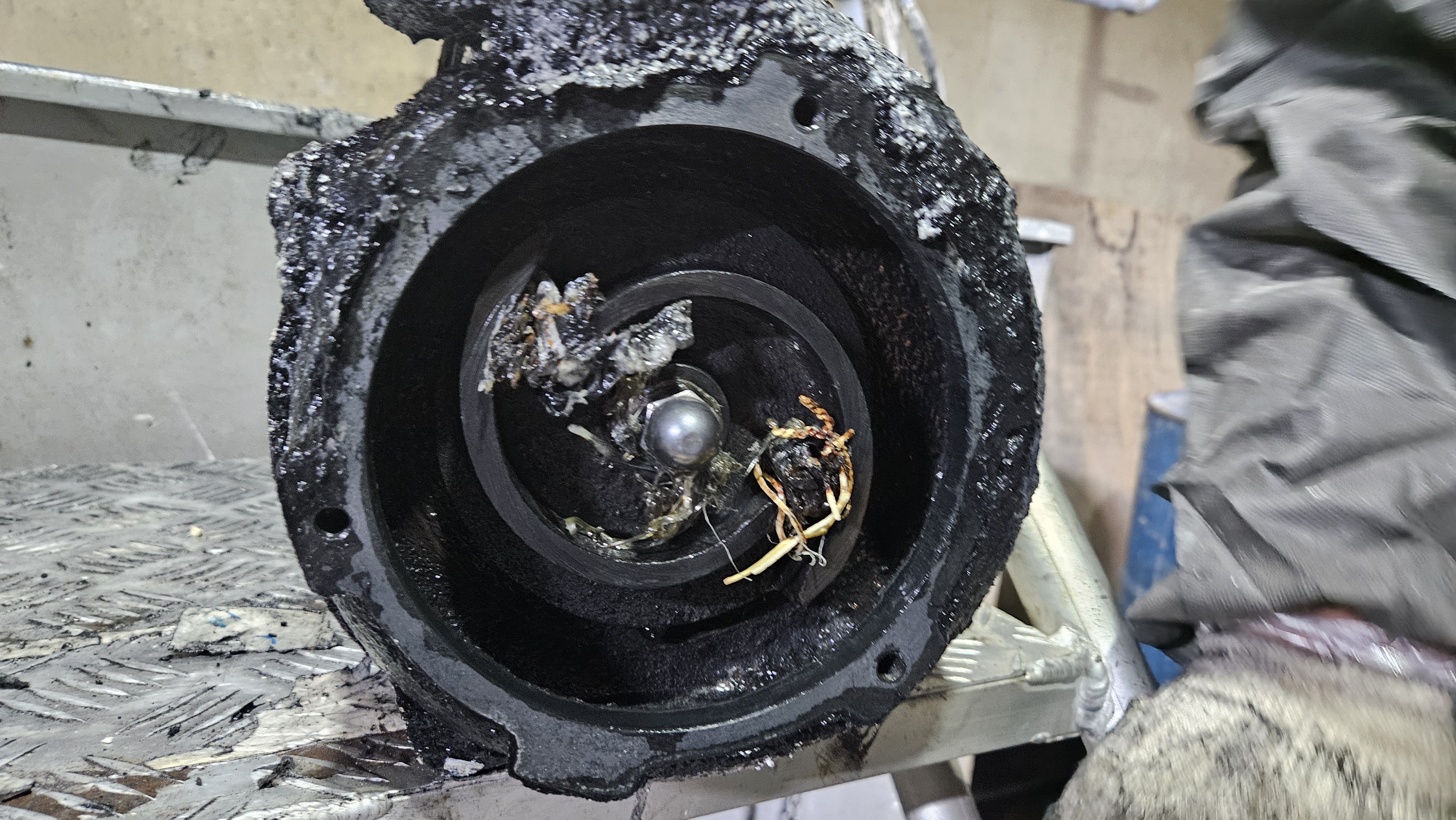

펌프를 인양후 분해했더니 예상대로 임페라에 이물질이 감겨있네요
이경우 임페라 깃이 물을 차고 넘겨야하는데 힘을 발휘를 못해 펌핑양이 적어지게 됩니다
또 이물질이 흡입카바와 마찰이 심하면 과부하가 됩니다
이물질을 제거한 임페라 임페라의 두개의 깃이 물을 차고 밀어야 펌핑이됩니다
수중펌프에서 임페라 분리후 체크중
인양한김에 명판을 찍어놓는것은 기본입니다
추후 이상시 펌프 구매가능
TO-15-SSB 신신수중펌프 자동탈착식 이렇게 메모하면됩니다
이제 임페라의 이물질제거한 수중펌프 안착후
옆펌프 인양중
옆에 있는 다른펌프 도 똑같습니다
이물질이 전펌프보다 덜껴있어 과부하는 되지않고 펌핑이 거의 되지않음
임페라 청소후
두대인양청소후 재안착

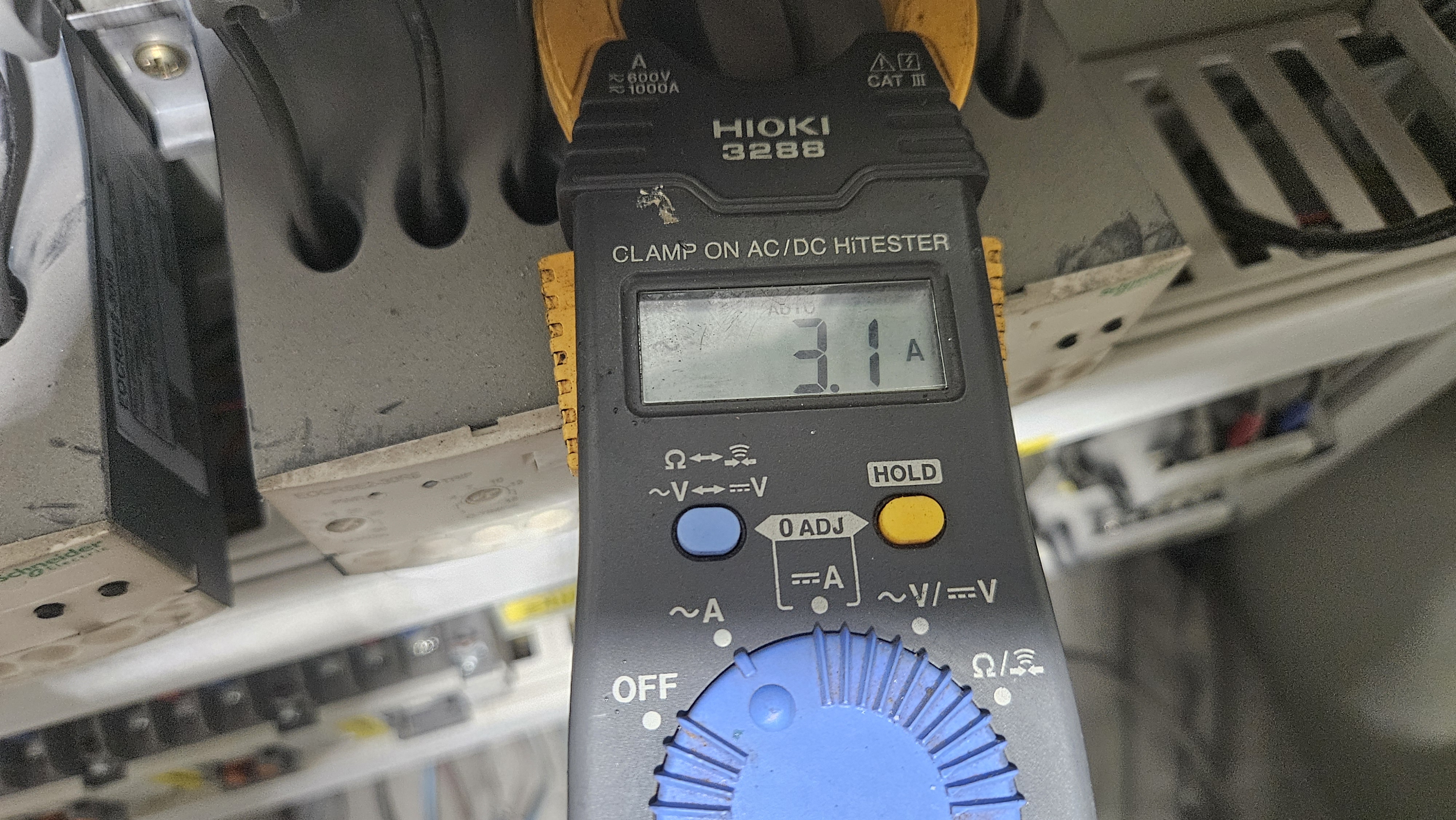

시운전 암페어를 보니 펌핑상태가 좋고 육안으로도 쭉쭉 잘 펌핑됩니다
정격전류는 3.8A 가까울수록 펌핑이 잘되는겁니다
위에서 지적했던 3극 전극봉 운전 정지만됨 알람없음
오뚜기센서 2개를 이용해서 전극봉 대체함
오뚜기 센서는 추와 와이어를 이용해서 높이를 정할수있어 장점이 됩니다
또 이물질에 대한 오염이 없이 작동이됩니다
오뚜기 두개를 최소한 설치해야하는이유는 펌프자기유지때문인데
하나로 하게 되면 펌프가 돌았다 섰다 돌았다 섰다 기동정지를 반복하기때문에 어는정도 운전갭을 줘야하기때문입니다
기존 전극봉 센서와 비슷하게 운전 정지 수위를 맞췄습니다
수위가 내려가자 플로트레스 스위치도 꺼지고 펌프도 자동으로 꺼졌습니다
