지하3층 집수정 5마력 수중펌프 교체

서울특별시 송파구에 있는 모 체육시설 지하 3층 층고로는 지하4층정도에 있는 여자 샤워실 집수정 수중펌프 교체 작업입니다

먼저 작업전 관리자로 부터 확실히 교체할 집수정 수중펌프 판넬위치를 확인합니다

펌프 셀렉터수위치 수동위치 확인 MCCB 차단기 OFF 확인

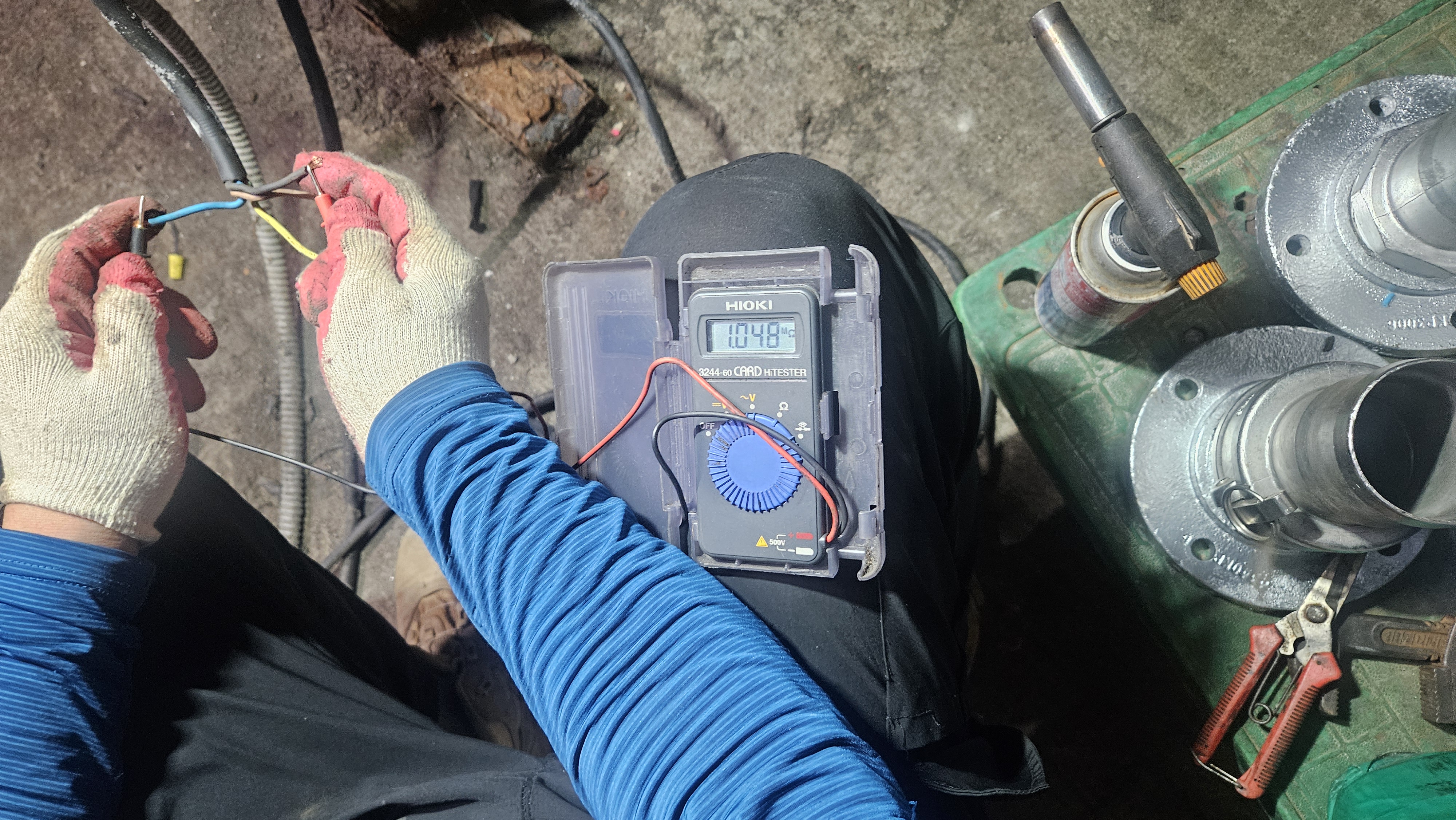

수중펌프 전원선을 분리후 상간저항측정 1.048㏁ 측정

이경우 수중펌프 내부 코일과 연결이 제대로 이루어지지 않은걸로 판단 원인은 모터 코일과 연결이 끊어지거나 대부분 모터 코일 소손으로 인한 전원선과 분리됨

절연절항측정 모터 코일선중 한선과 접지선인 노랑녹색선의 절연저항 측정 193.2㏀ 측정됨 이경우 누전이 될수있다고 볼수있습니다

수중펌프에서는 이경우 수분침투 또는 절연저항이 않좋은경우는 모터 코일소손으로 인한 소손된 코일이 수중펌프 케이싱과 도통되는경우입니다

결국 위 두가지 사항을 미루어 봤을때 어떤이유에서 수중펌프 소손으로 볼수있습니다

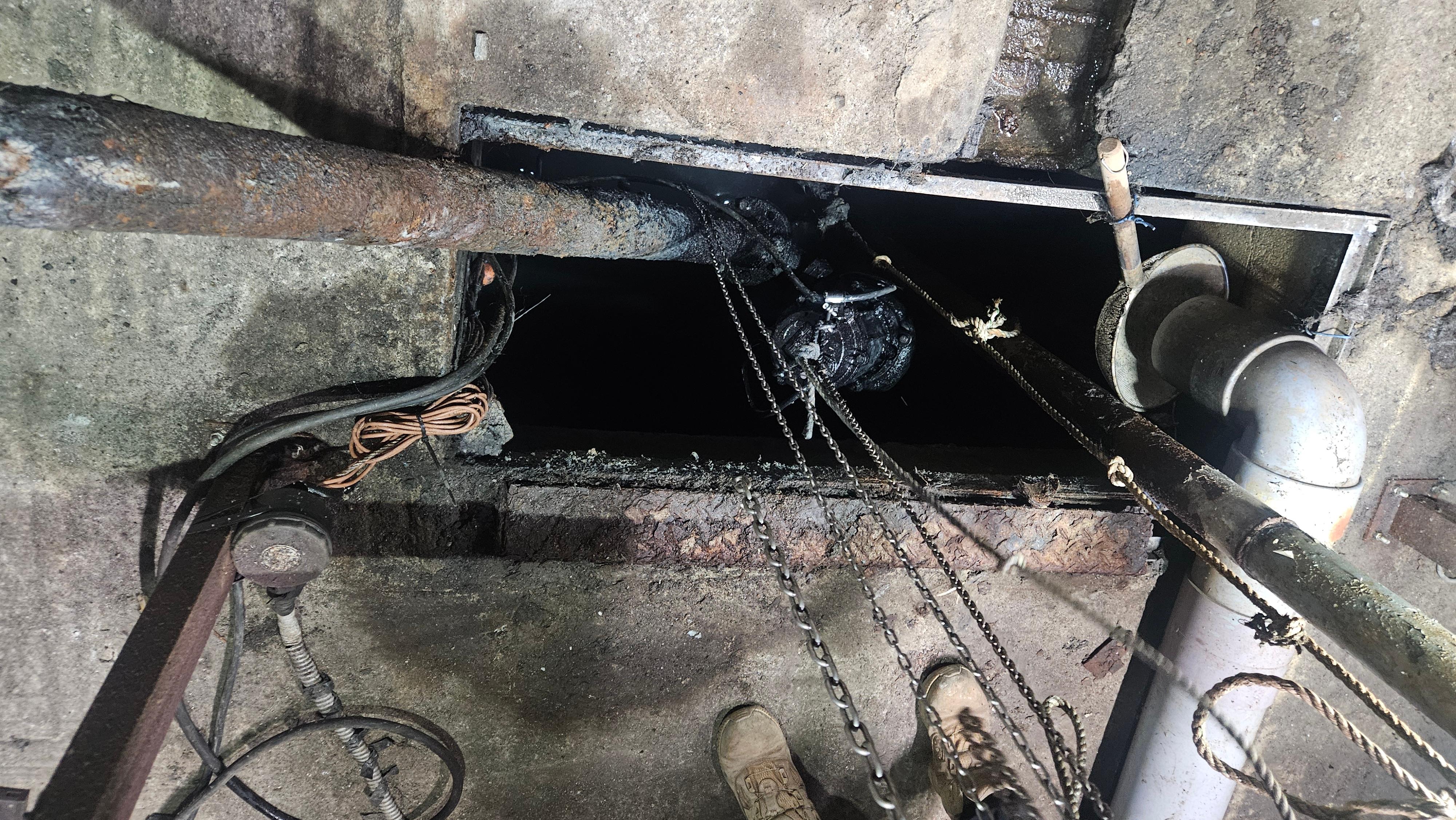

집수정 수중펌프를 인양하기위해 준비중입니다

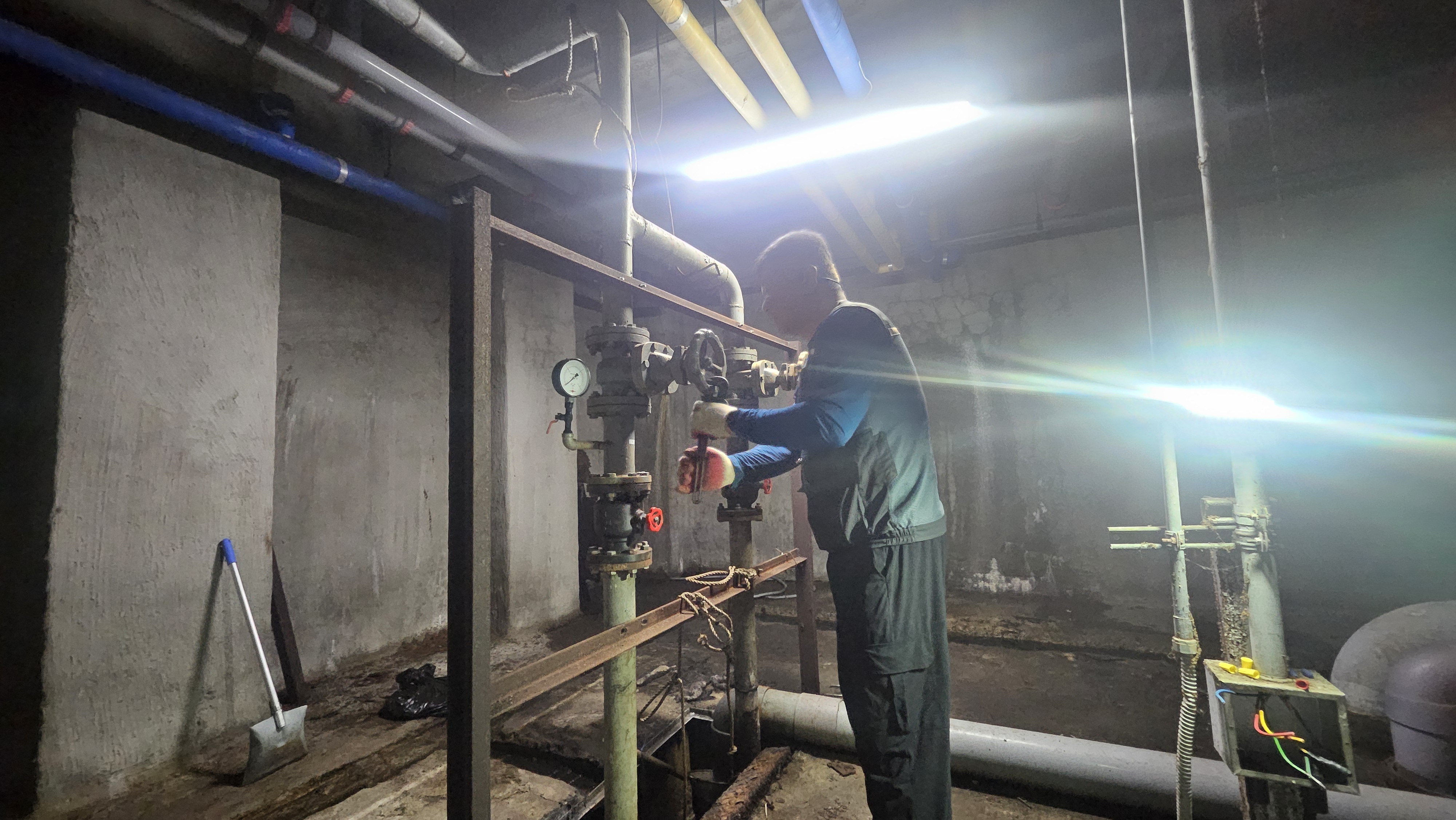

먼저 교체할 수중펌프 배관 게이트밸브 차단중

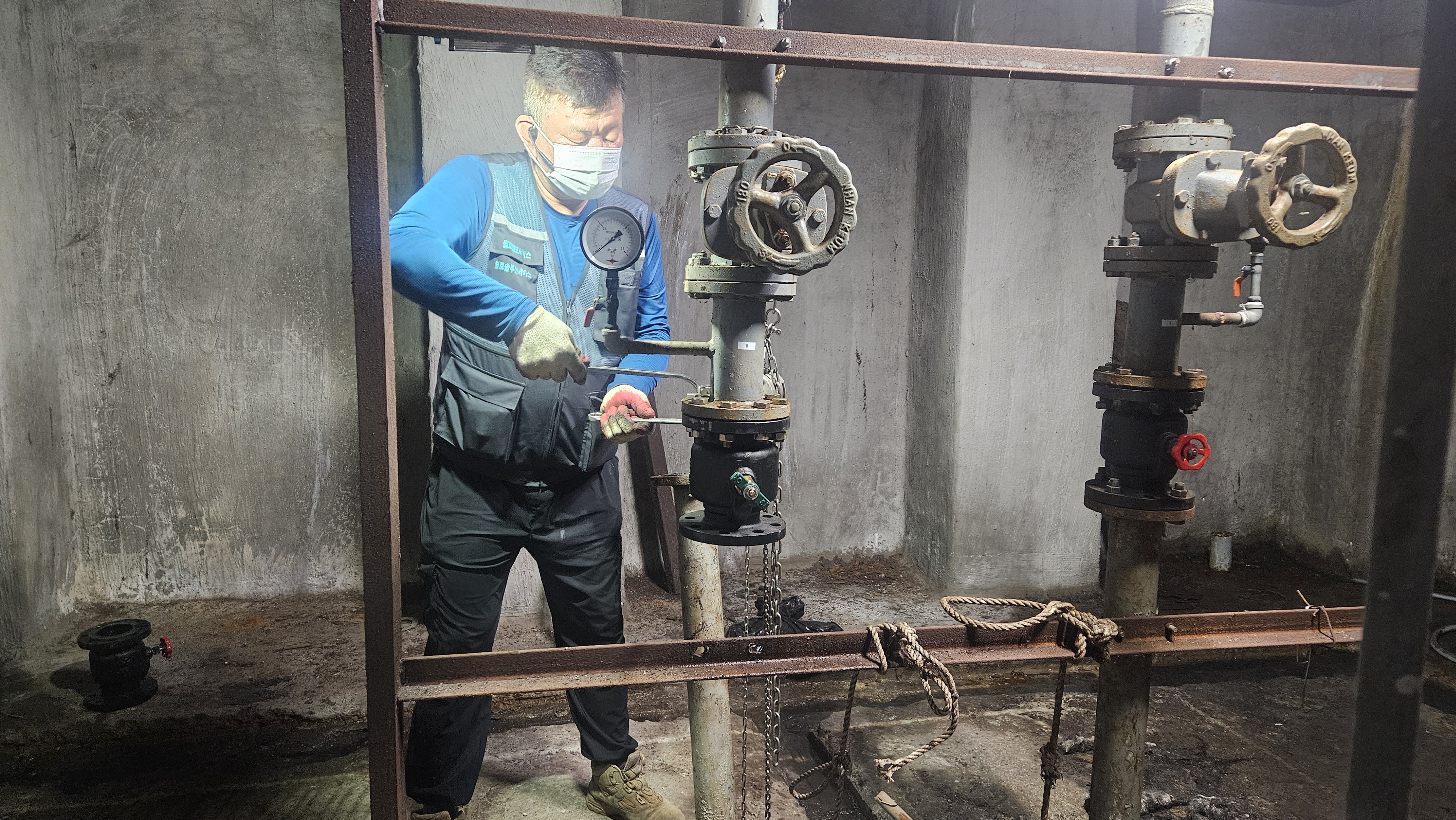

스모렌스체크밸브 분리중



수중펌프배관을 체크밸브와 함께 이동중입니다



준비해온 대영파워5마력 볼텍스용 수중펌프와 스텐캄록 배관호스닛불등입니다

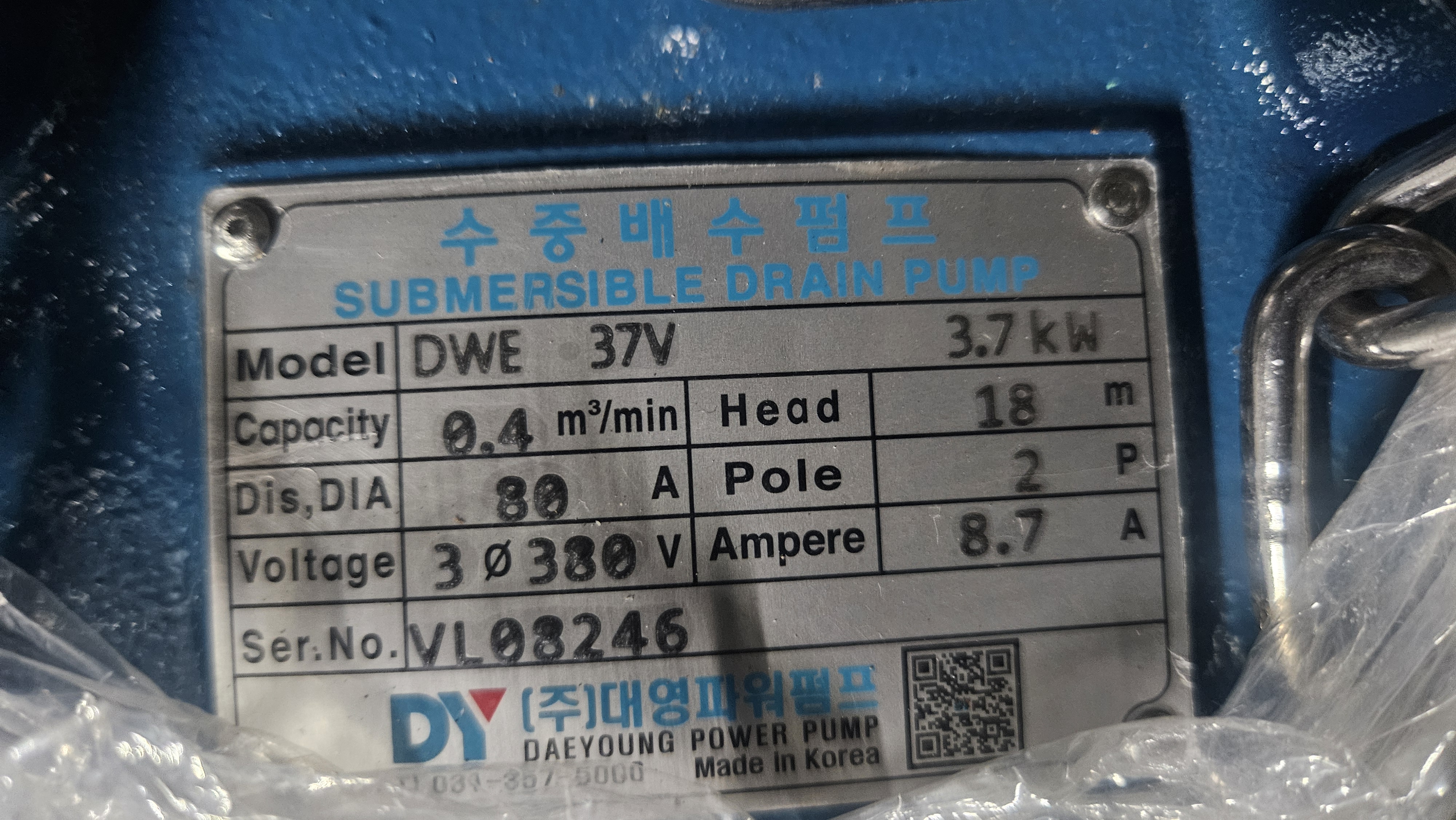

DWE37V 대영파워펌프 수중배수펌프 볼텍스 타입

볼텍스 타입이란 이동하는 액체가 임페라를 거치지 않과 와류현상에 의해 이동펌핑되는 방식입니다

이물이에 강한방면 양정이 일반 배수펌프에 비해 낮습니다



기존 스모렌스키 체크밸브 80A

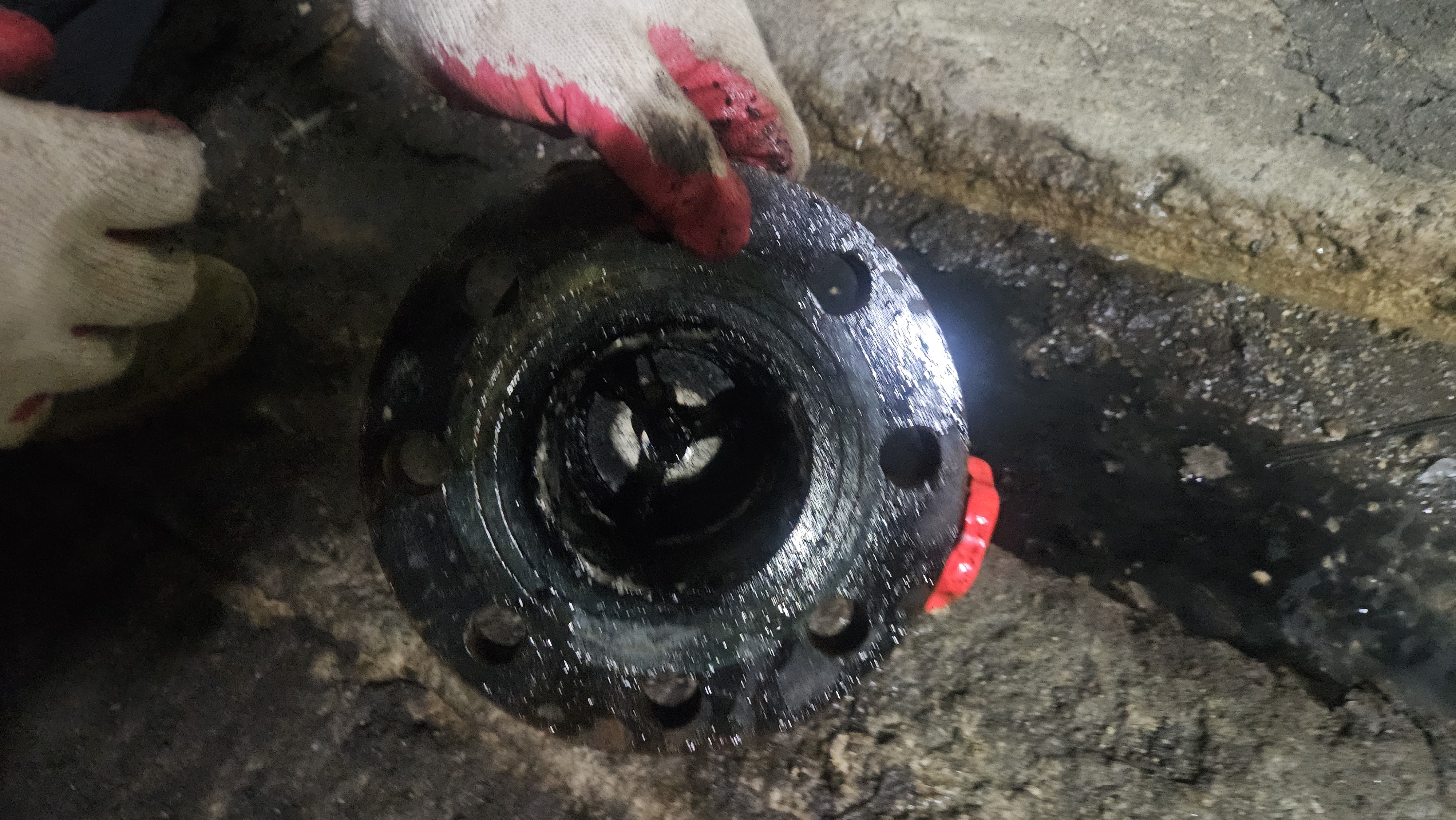

배관후렌지 크리닝

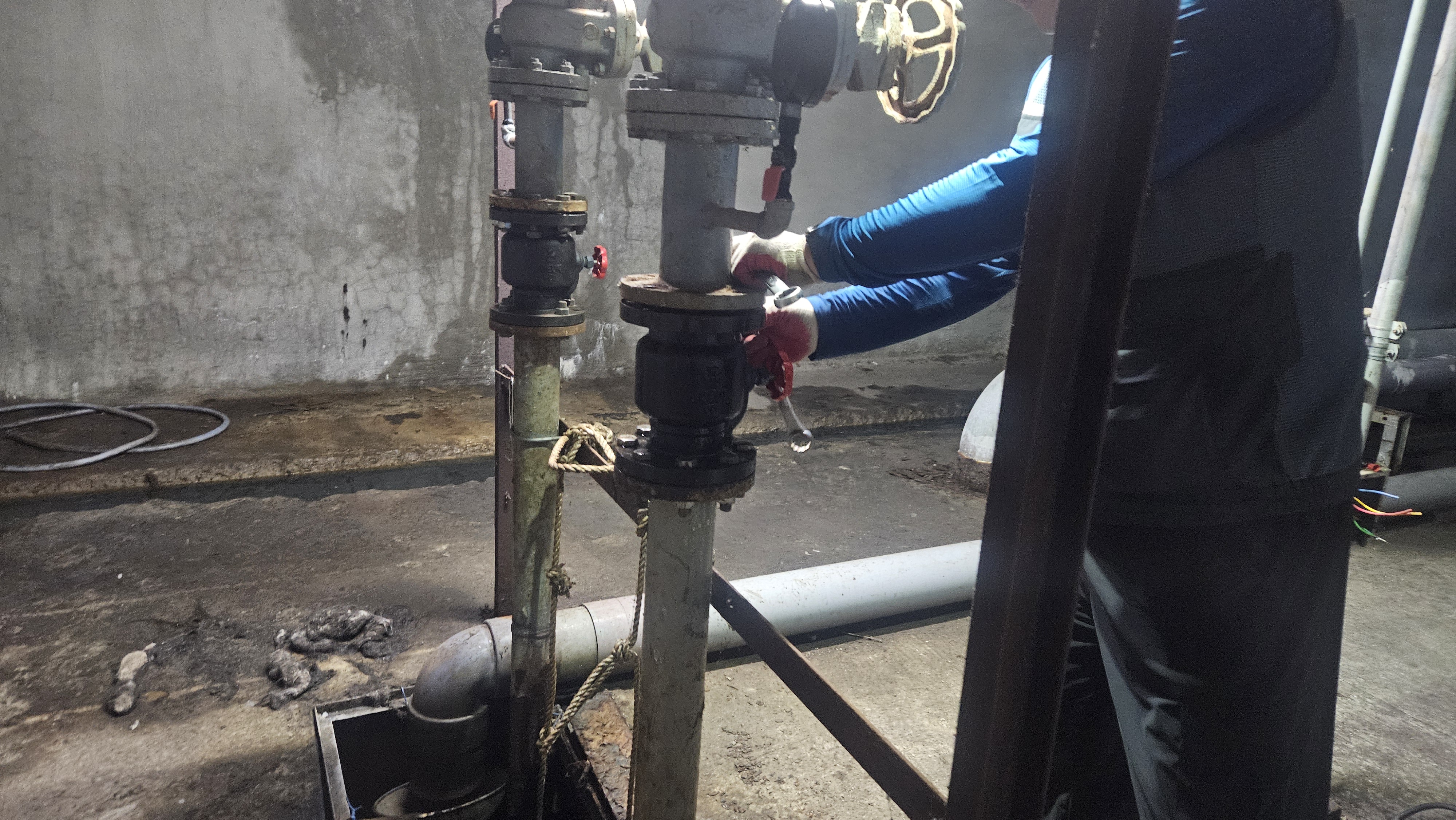

해머리스체크밸브교체 부착중

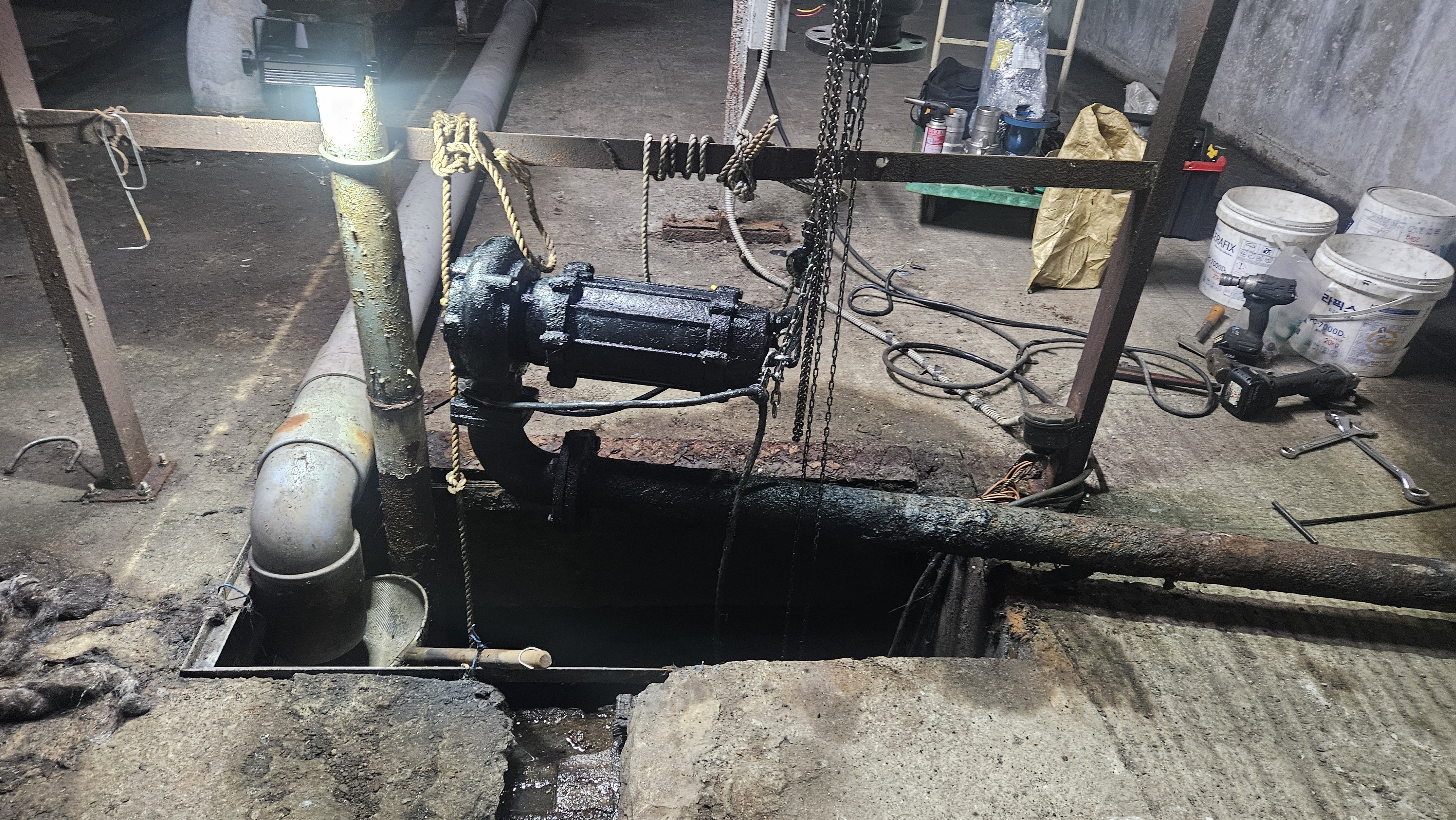

소손된 수중펌프 인양중

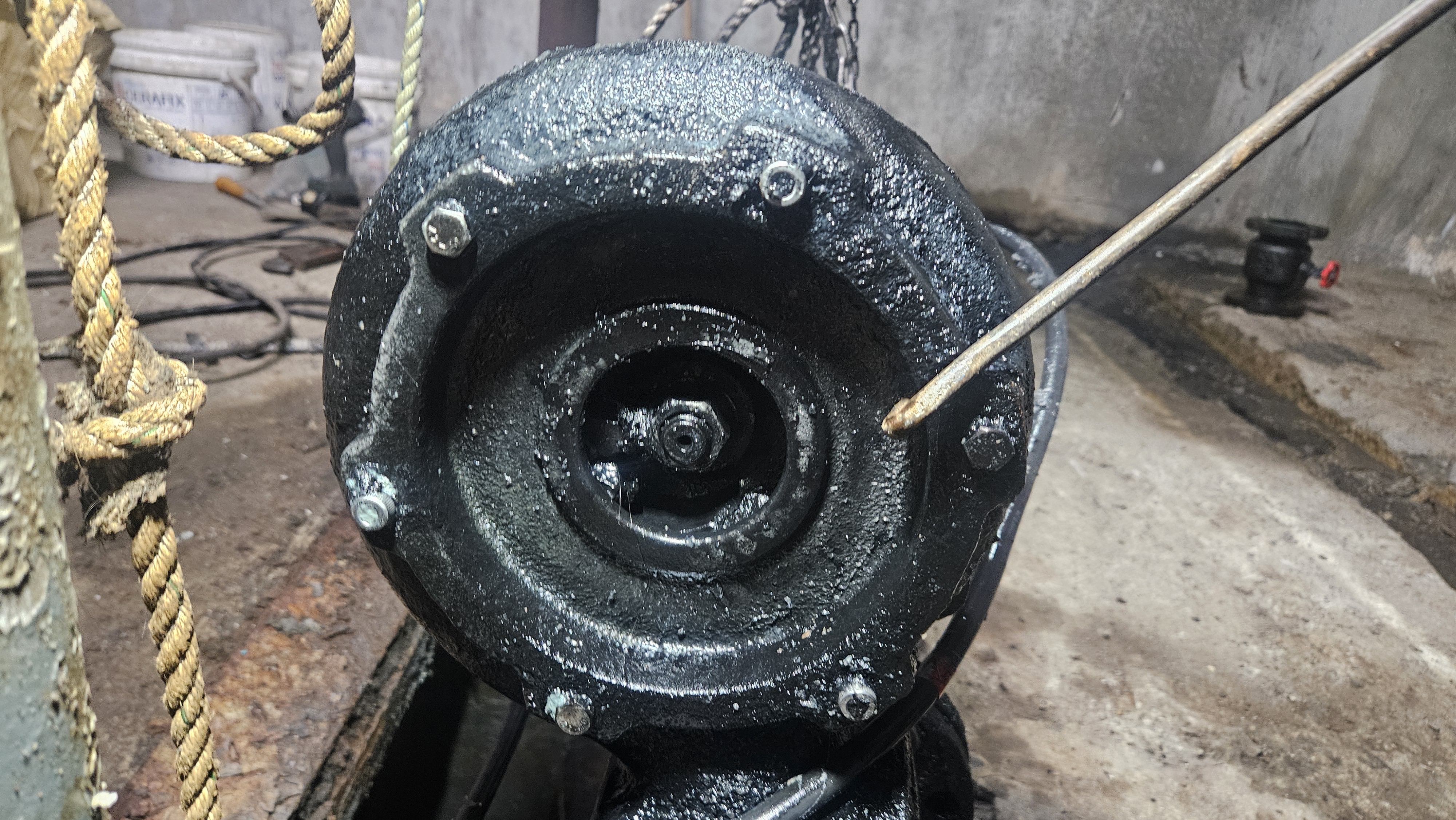

흡입구를 보니 이물질이 임페라에 있네요



수중펌프 집수정에 넣기전에 회전방향 확인 필수

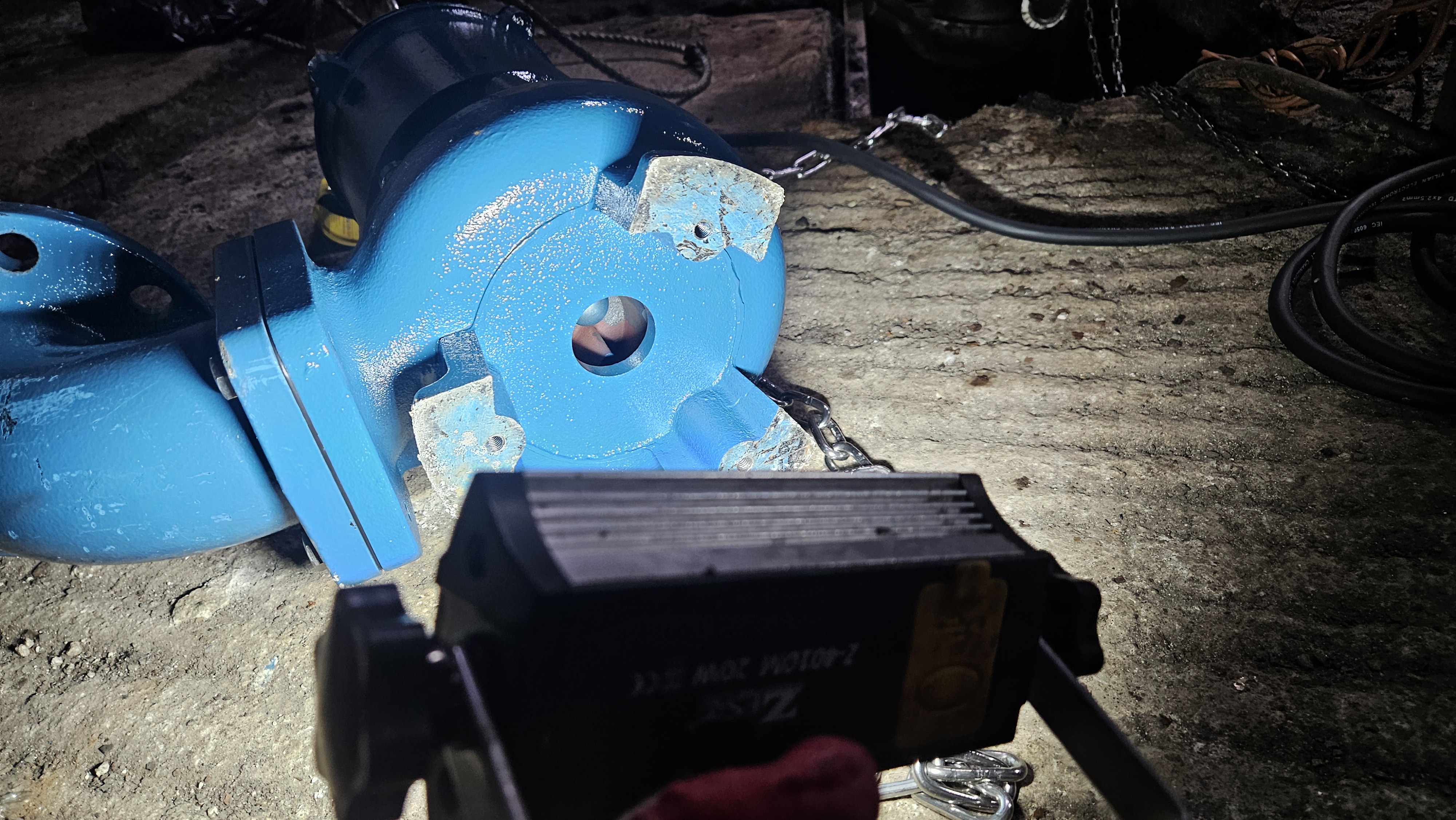

위 사진과 비교해보면 위 사진을 볼류트 타입수중펌프 아래 사진은 볼텍스 방식 수중펌프입니다

차이점은 흡입구와 위 사진은 임페라가 거의 붙어있습니다

아래 볼텍스 타입수중펌프는 임페라와 흡입구가 떨어져있습니다

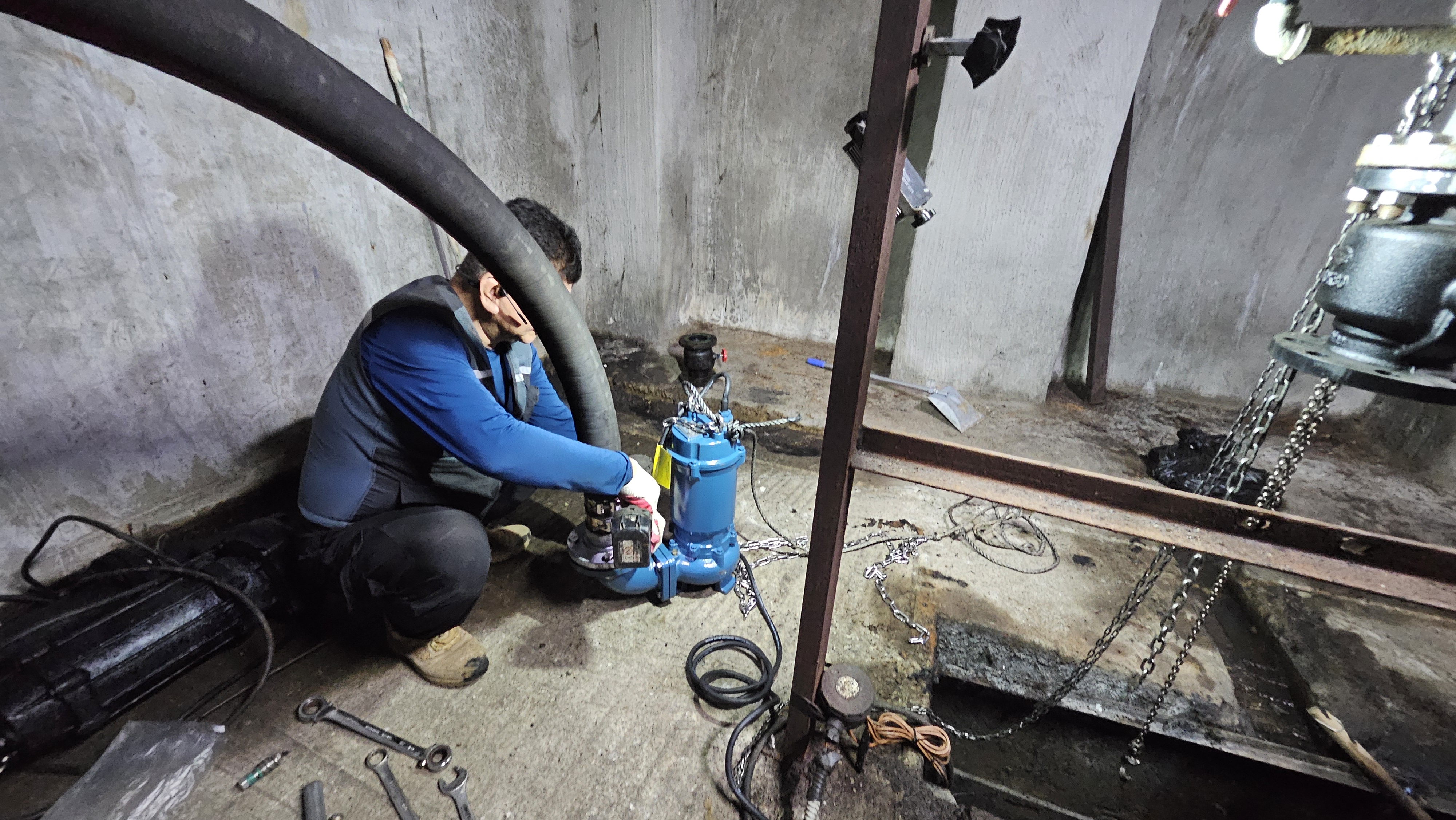

고압호스연결중

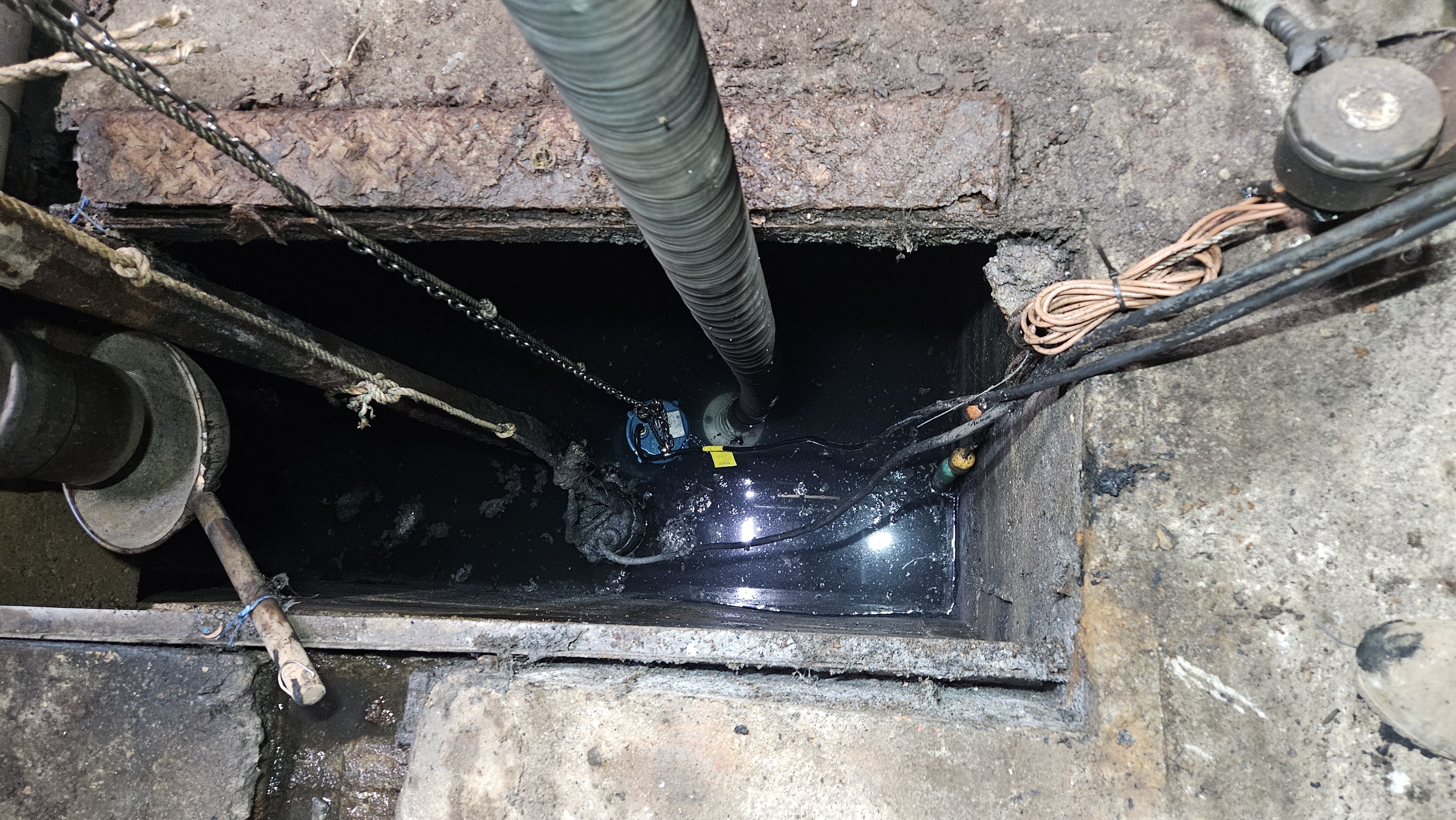

수중펌프 안착중



시운전 5마력수중펌프 정격암페어가 8.7A 시운전 암페어가 5.1A 이정도면 수중펌프가 펌핑이 어느정도 잘된다고 볼수있습니다

3상이다 보니 약간에 불균형이 발생합니다



최대한 1짜로 고압호수를 설치합니다

기존 탈착한 수중펌프 와 체크밸브입니다

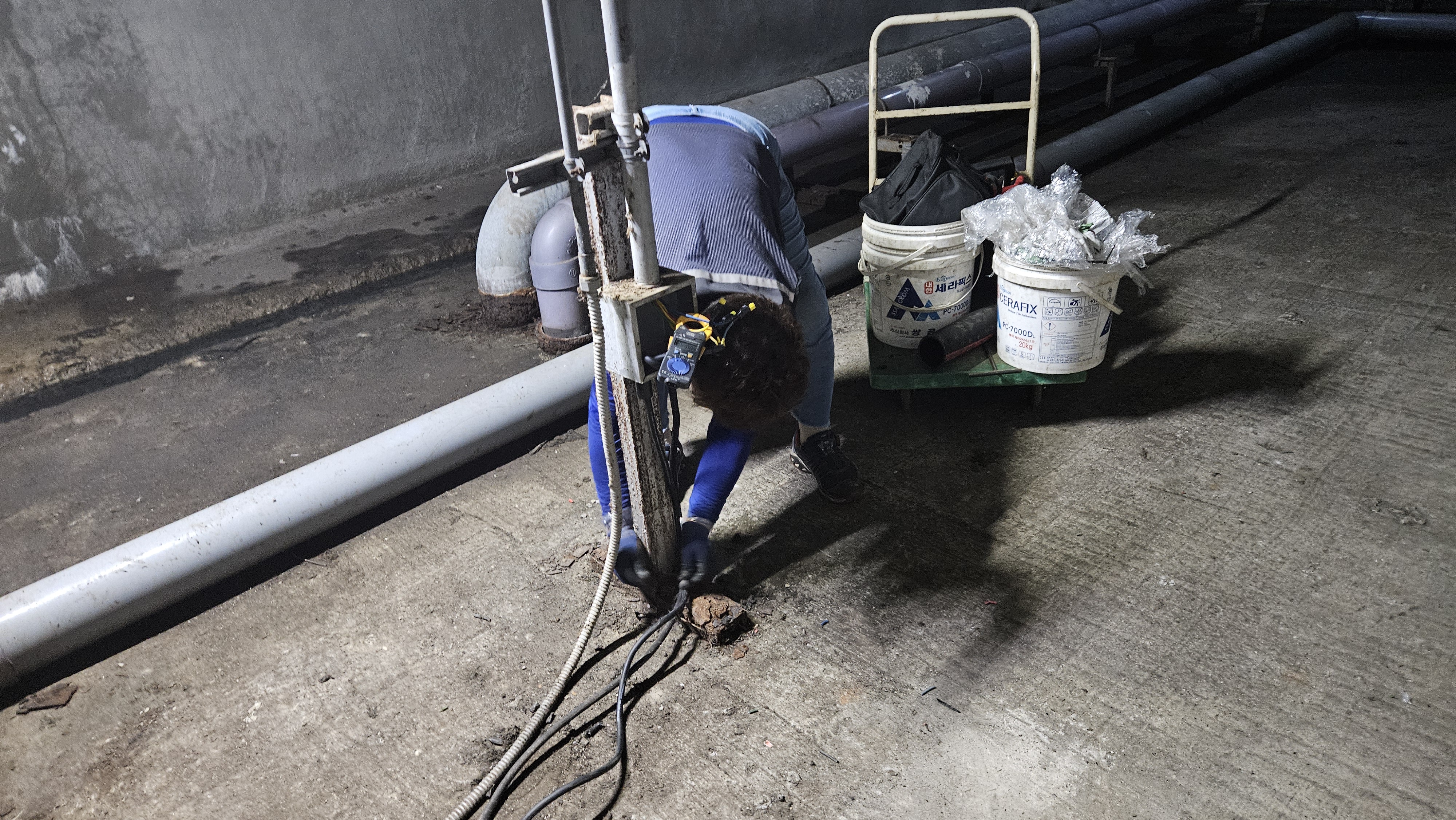

저희 마님께서 수중펌프 전원선을 정리합니다



일반 배관타입 에서 고압호스타입으로 추후 점검과 교체 가 편하도록 스텐캄록타입을 사용해서 설치했습니다
