서울특별시 강남구에 있는 모 웨딩홀 지하 기계실 집수정 자동탈착장치 탈착장치 과다 누수로 인한 청고압호스 타입으로 교체 작업입니다
7년전쯤인가 저희 대승엔지니어링에서 수중펌프하부에서 누수현상이 발생한다고 하여 점검결과
수중펌프와 탈착훅 연결 볼트가 일반 철볼트 사용으로 부식으로 인한 수중펌프 탈착훅과 수중펌프 본체 결합 볼트를 부식이 없는 스텐 볼트로 교체 해줘 이상없이 3대 모두 사용이 가능케 해주었던 현장이였습니다
이번에 과장님께서 여러장의 사진과 동영상을 보내주셨습니다

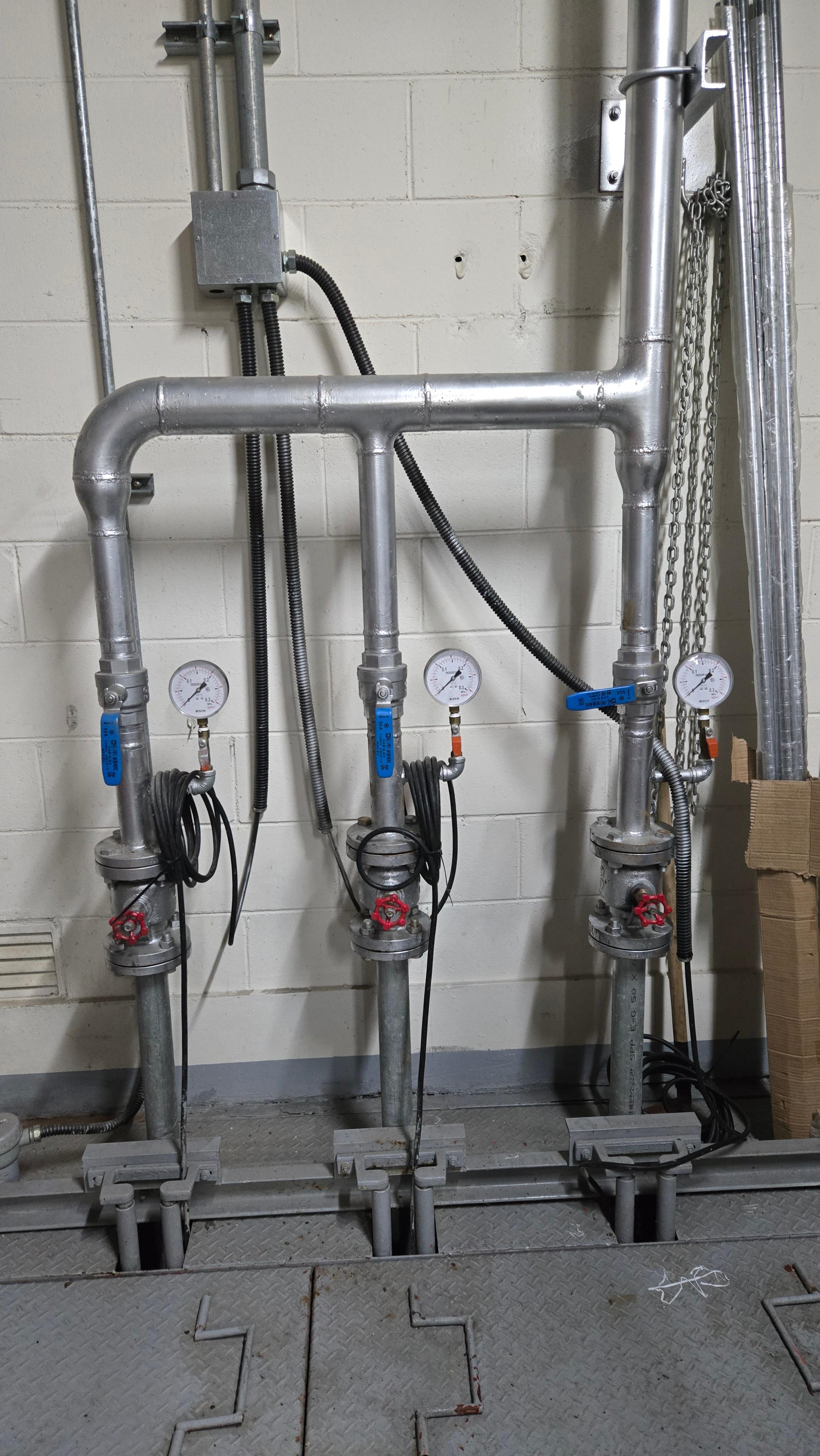

집수정에 설치된 탈착식 수중펌프 모습입니다
탈착장치와 훅사이에서 펌프 가동시 많은 누수가 발생하고 있습니다
사진을 보니 펌프 부분보단 탈착장치에서 펌프 토출배관 부식으로 누수가 되는것 같습니다
체크 밸브 입니다
동영상도 찍어 보내 주셨습니다
위 사진을 바탕으로 의견을 조율합니다
무엇보다도 펌프 배관이 백관을 사용하다 보니 오랜부식으로 인한 누수로 보여
체크밸브를 포함하여 청고압호스를 사용하여 분해조립이 용이하도록 스텐캄록을 사용하는쪽으로 견적을 넣었습니다
수중펌프 전원차단 MCCB 판넬입니다
작업전 관리자로 부터 전원 차단 MCCB 위치를 확인합니다
집수정 안전판을 열고 작업을 진행합니다
펌프 전원선을 해체 하고있습니다

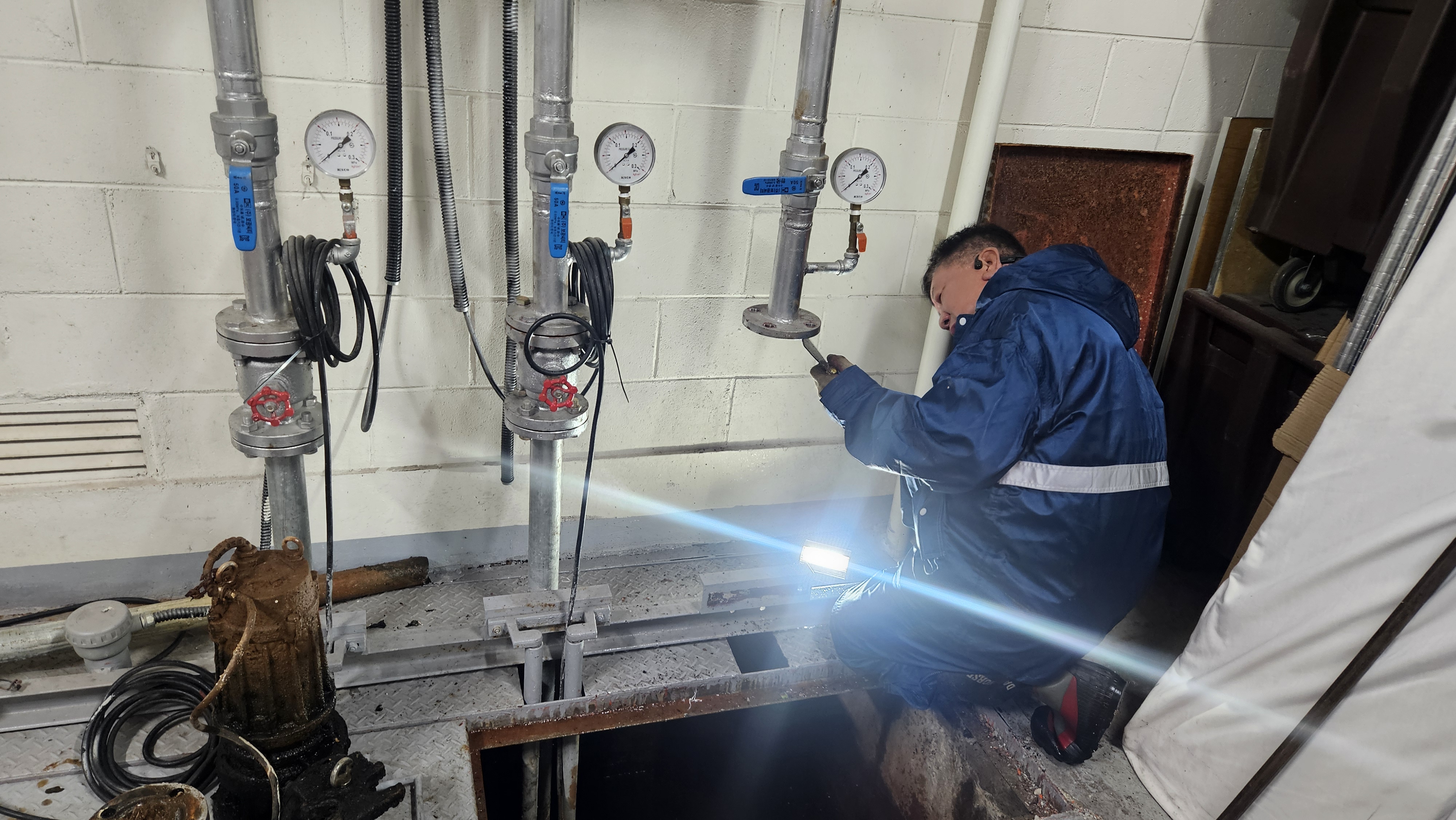

탈착장치 배관을 철거중입니다
체크 밸브까지 교체하길 잘한것 같습니다
오랜사용으로 해머리스체크밸브가 꽉 막혀있습니다

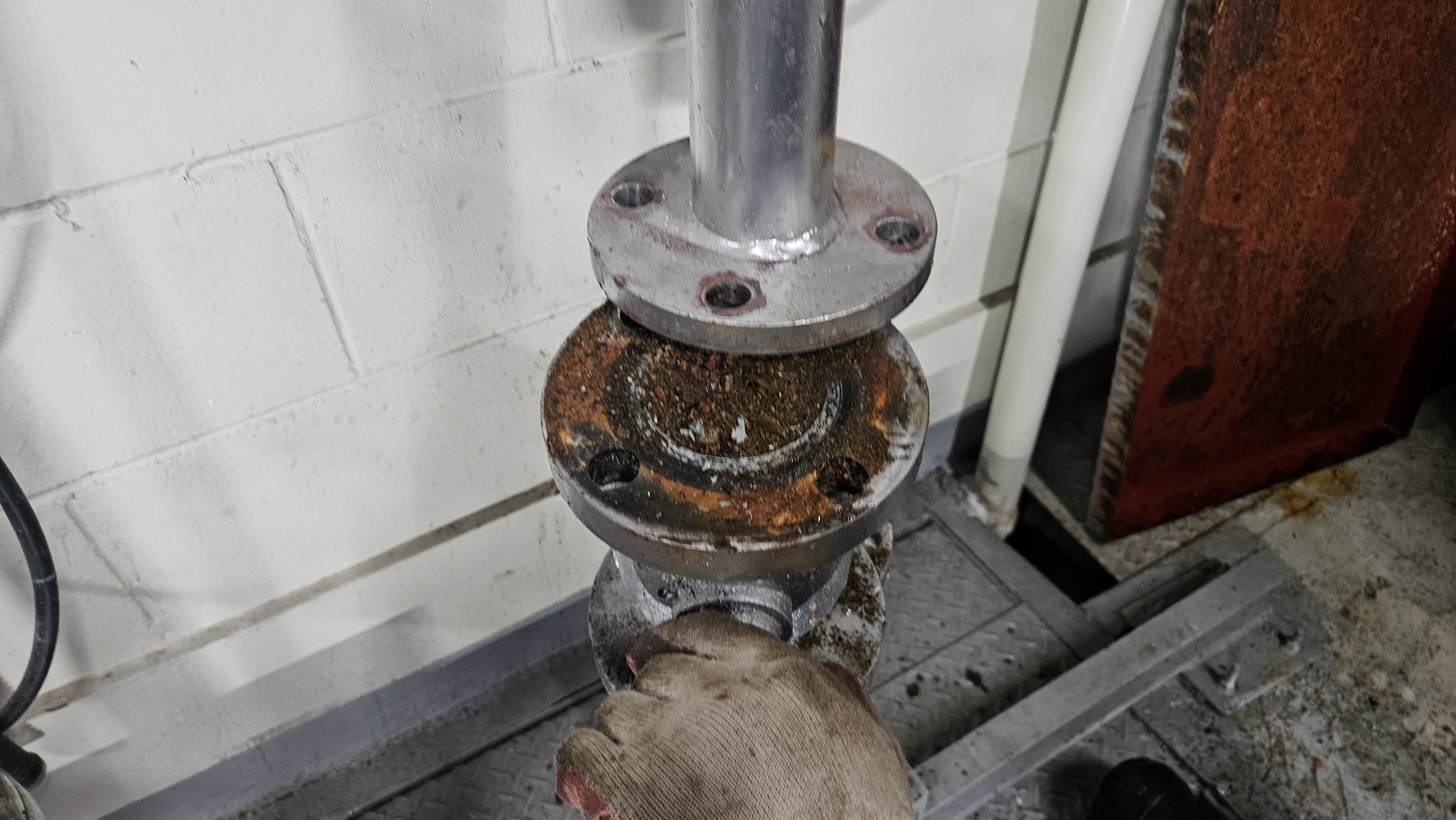

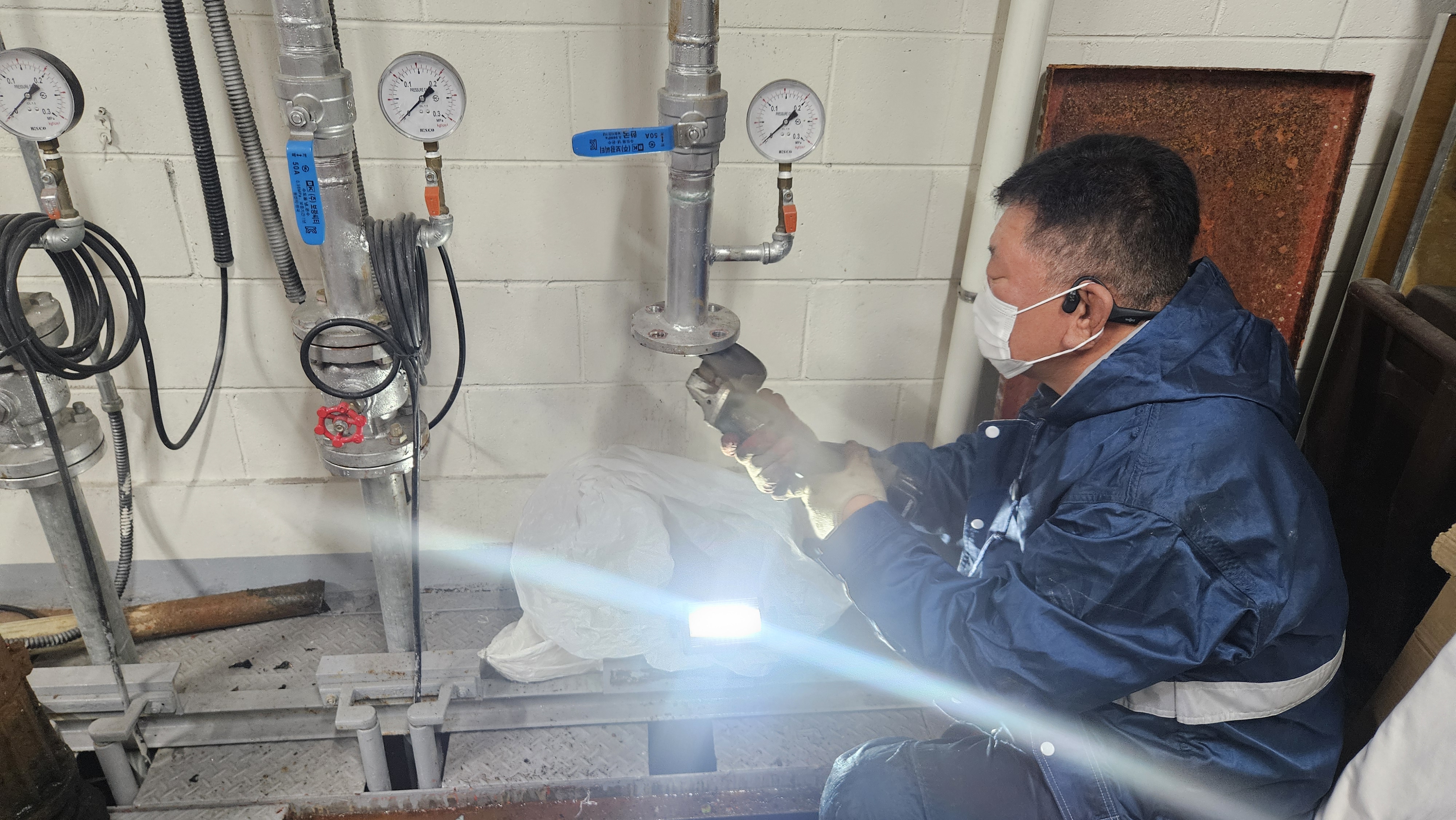

스모렌스키체크밸브 연결후렌지 부분 부식을 제거중입니다
대영파워펌프 수중배수펌프로 교체작업을 진행합니다
DWE15V 모델로 2마력 볼텍스 타입입니다
볼텍스 타입을 사용하는 이유는 호스타입으로 교체 할경우 펌프 흡입구가 집수정 바닥에 안착되기때문에 이물질로 인한 임페라 막힘을 방지하고자 와류타입으로 이물질이 임페라를 거치지않고 이동하는 타입으로 선정했습니다
대신 일반 볼류트 배수타입에 비해 양정은 조금낮습니다
선정시 양정확인을 해야합니다
준비해온 자재

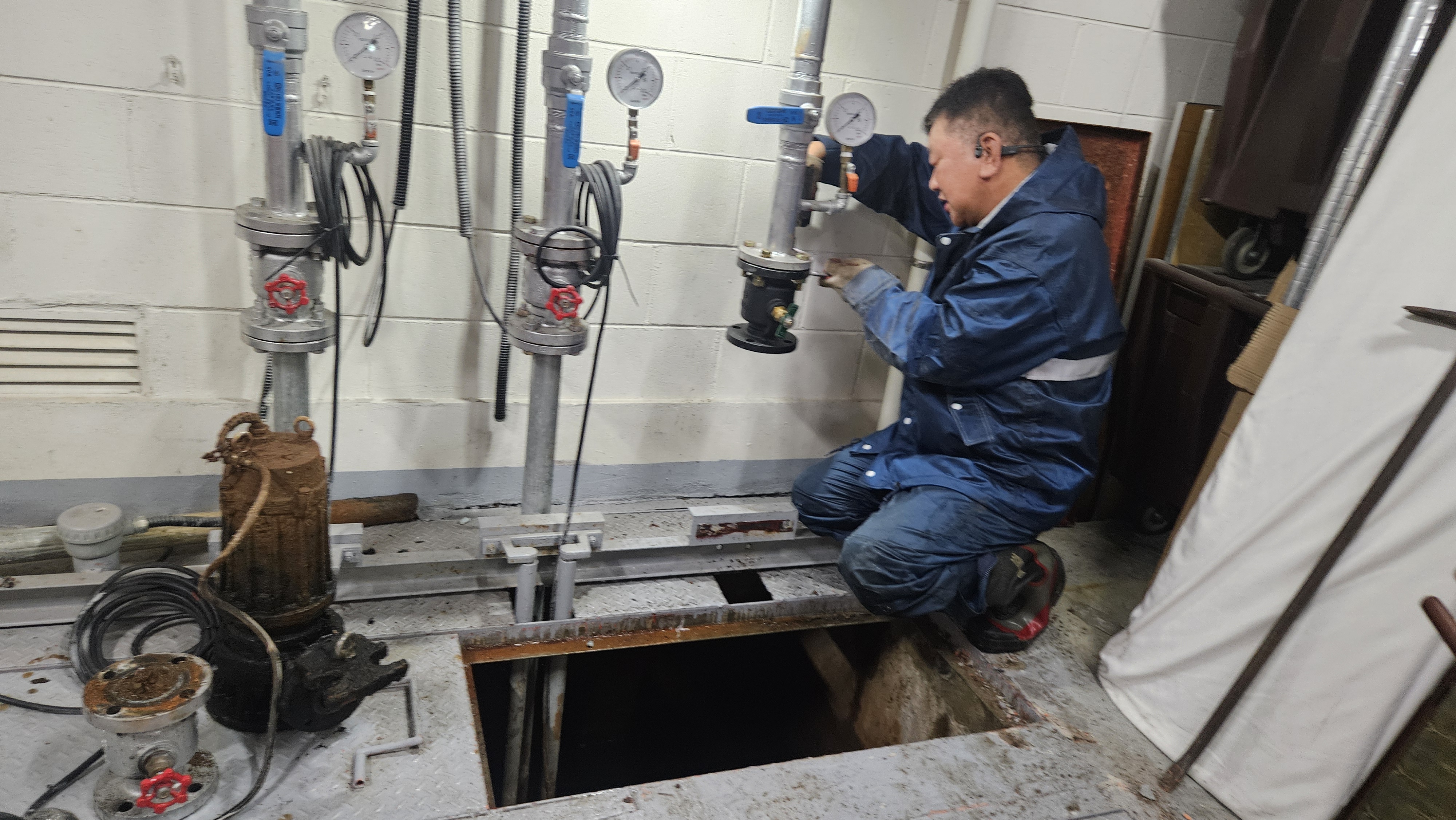

먼저 체크 밸브 부착

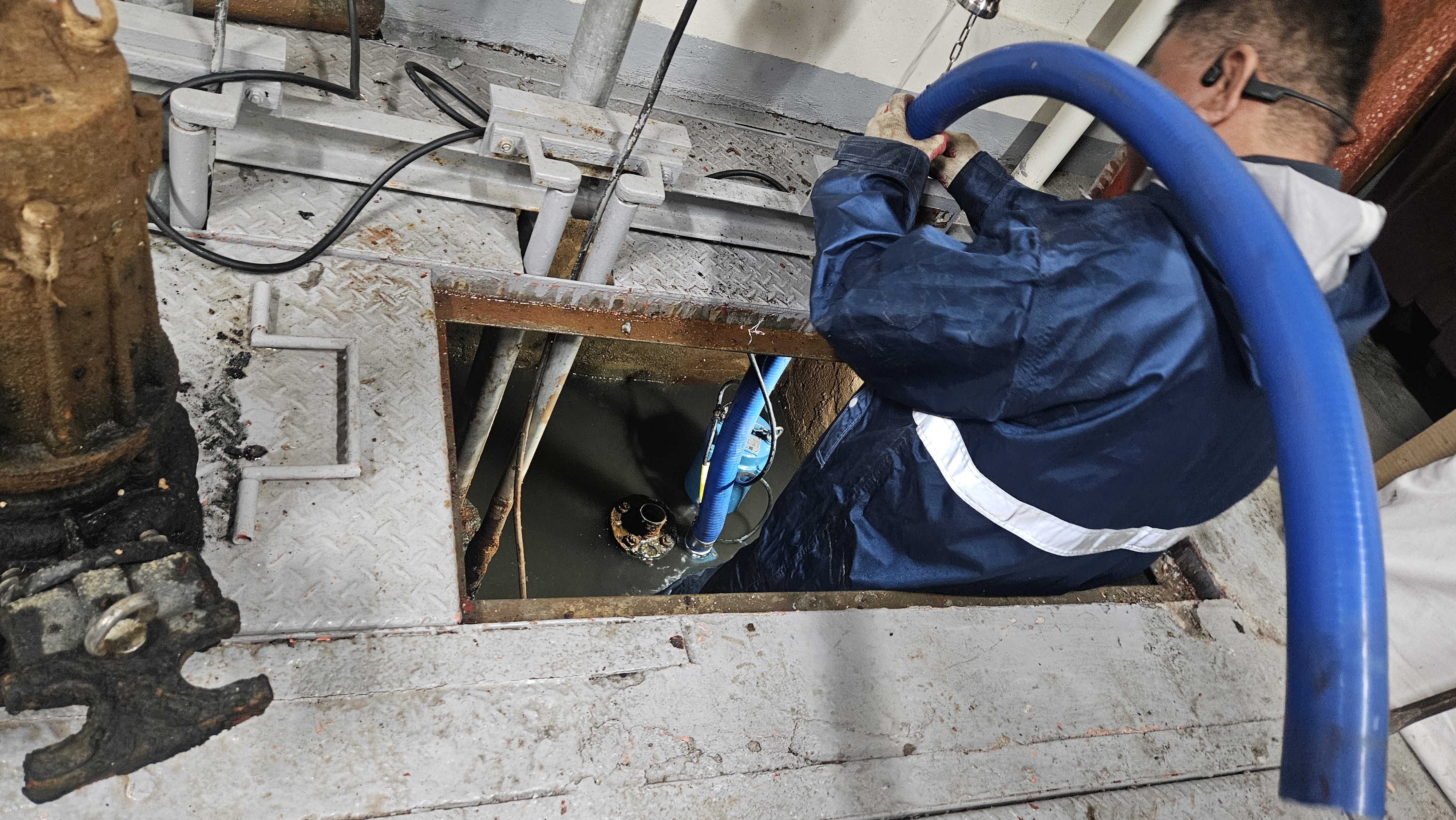

수중펌프를 안착하고 청고압호스를 길이에 맞게 설치합니다
탈착이 용이하도록 캄록커플링을 사용합니다
추후 사용있고 분해조립이 편하게 스텐재질로 사용합니다
교체후 저희 마님께서 펌프 전원선을 정리하고있습니다

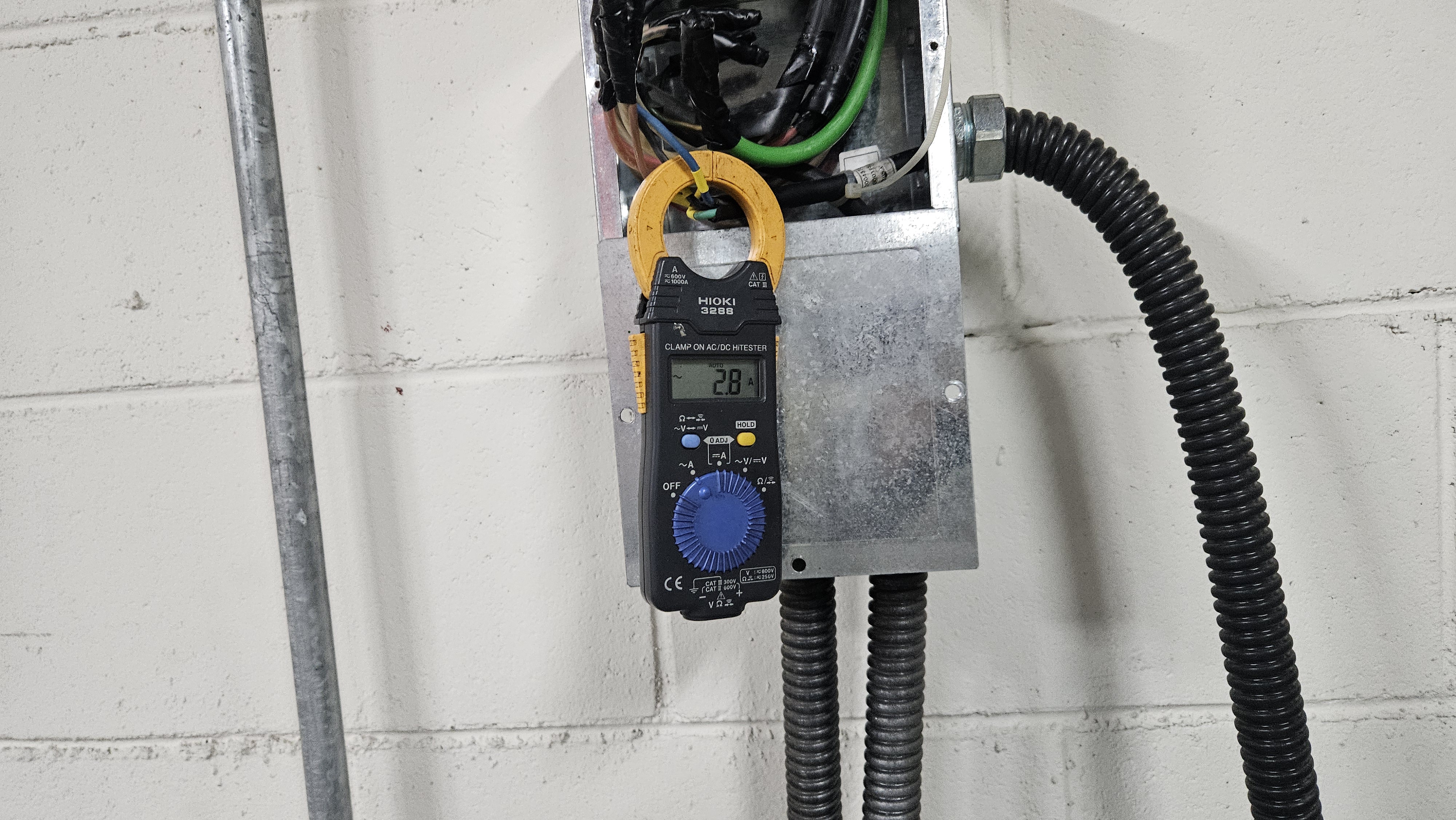

시운전 2마력 운전암페어가 2.8A 정도면 상당히 양호하게 펌핑되고 있다고 볼수있습니다
집수정수위를 보니 펌프가 잘 펌핑되고 있습니다

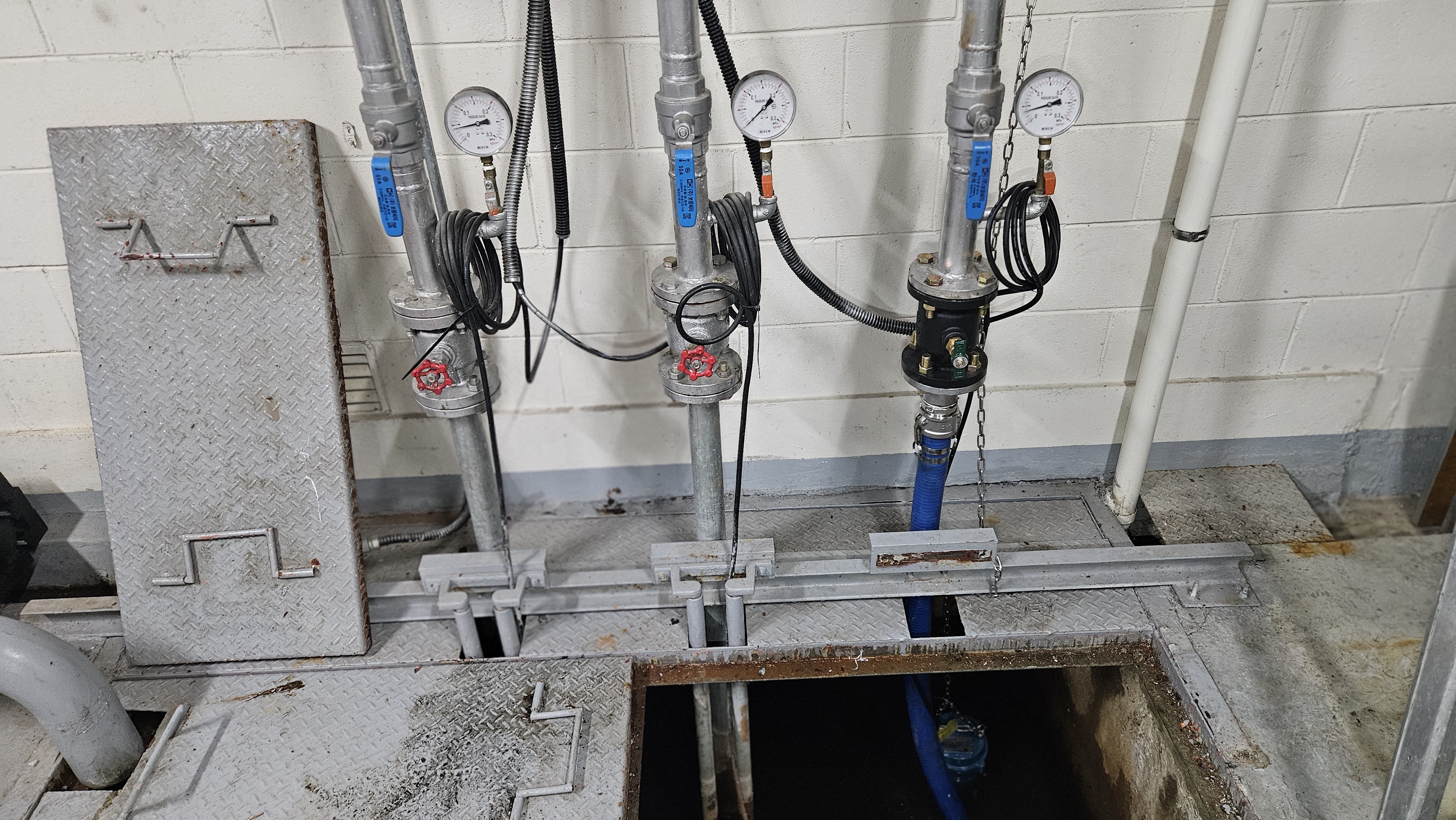

교체 완료 시운전완료
