서울특별시 용산구 에 있는 모 빌딩입니다모 설비업체에서 물탱크실 집수정 수중펌프 자동탈착식에서 탈착장치 제거후 후렌지배관타입으로 교체를 한후펌프 자동제어가 문제되어 여기 저기 알아보던중저희대승엔지니어링에 연락을 주셨습니다​보내온 아래 사진을 보니 일반적인 집수정입니다펌프 두대설치됨

펌프 제어 MCCB판넬 입니다

펌프자동제어 부분은 다른곳에 연동되어있을텐데 설비업체라 잘모르겠다고 하네요

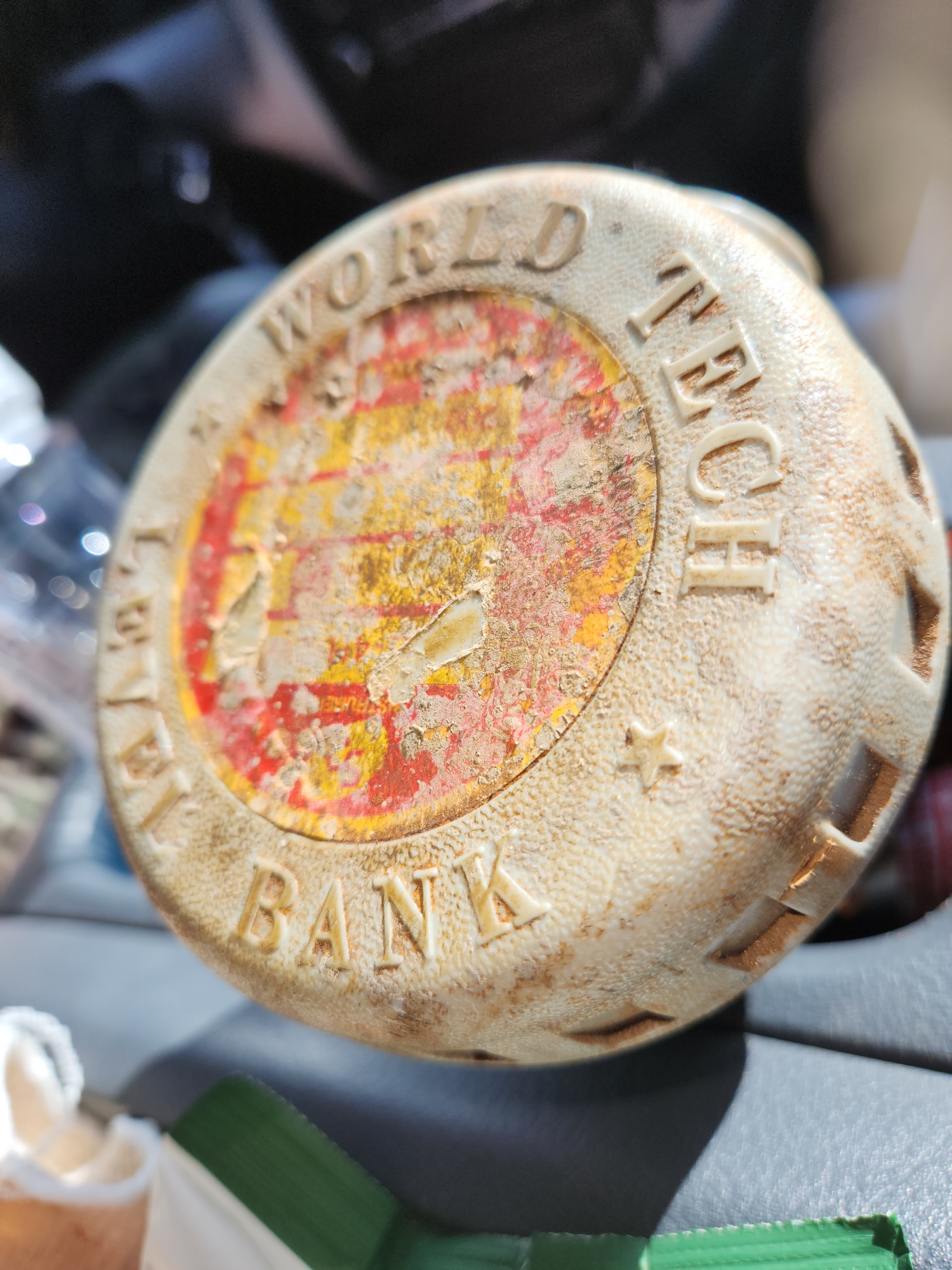

오뚜기센서 뚜껑(홀더)입니다

뚜껑을 열어 결선상태를 볼려고합니다

뚜껑에는 어느회사제품인지 상표가 훼손되었지만 오랜경험으로 대충어디인지알수있씁니다

집수정 오뚜기 센서 홀더뚜껑을 열어 사진을 보내달라고 했습니다

내부 결선을 보니 컨버터가 설치되어있는 구형모델이네요

제생각이 맞다면 최소25년 이상된 모델입니다

위 사진을 바탕으로 오랜사용으로 레벨센서SET 신형으로 레벨콘트롤러도 신형으로 찾아서 교체 하는게 좋을것 같다고 견적을 넣었습니다

​

당일 저녁 연락이 왔습니다 최대한 빨리 마무리 하고싶다고

마침 다음날 오후 스케줄이 비어있어 스케줄을 잡고

기본적으로 2인1조입니다

자동제어판넬이 가까이 있어도 한사람은 집수정에서 한사람은 자동제어 판넬에서 신호를 찾아야합니다

지하 4층에 집수정이 있고 집수정과 MCCB판넬은 (수중펌프 수동자동조작판넬)은 있지만 자동제어 부분이 안보여서 여기 저기 찾다보니 드디여 DDC판넬을 찾았습니다

신호를 수동으로 주고 물탱크실 집수정 컨트롤러를 찾았습니다

신호는 들어가는데 출력이 안되고 있었습니다

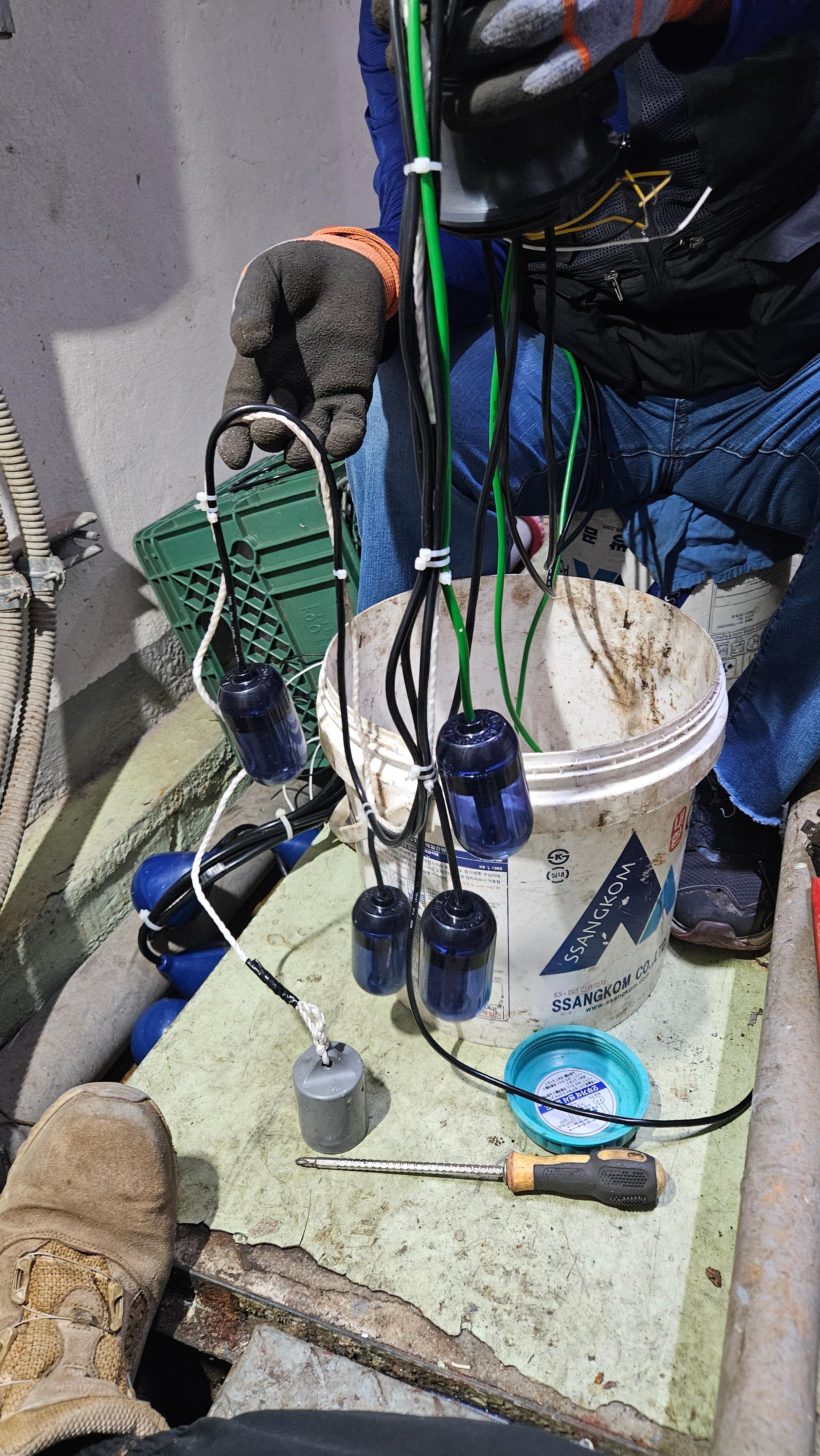

준비해온 수덕레벨 신형 레벨콘트롤로 SEU-54U-2WS 와 레벨센서 SET SL-4S-2W입니다

기본적으로 많이 사용하다 보니 차에 예비품이 항상있습니다

집수정오뚜기 센서를 살펴보니 설비업체에서 자체적으로 오뚜기센서와 홀더등을 교체 했었네요

그래도 안되자 밤에 연락을 주셨던것같습니다

집수정 오뚜기센서와 홀더 등을 바꾸고 집수정 깊이에 따라 오뚜기센서위치를 정합니다

오뚜기홀더에 있는 컨버터에 연결중

구형 단자대 EU-54U-2W 단자대 이지만 신형과 결선상태가 다행히 호환되어 그냥 사용합니다

집수정 수위에 따라 현지 펌프 1번이 가동되는 상태 입니다

2인1조로 오뚜기를 수동으로 들어 펌프스타트 정지 자기유지 교번 순차 하이알람등의 자동제어가 제대로 되는지 확인합니다

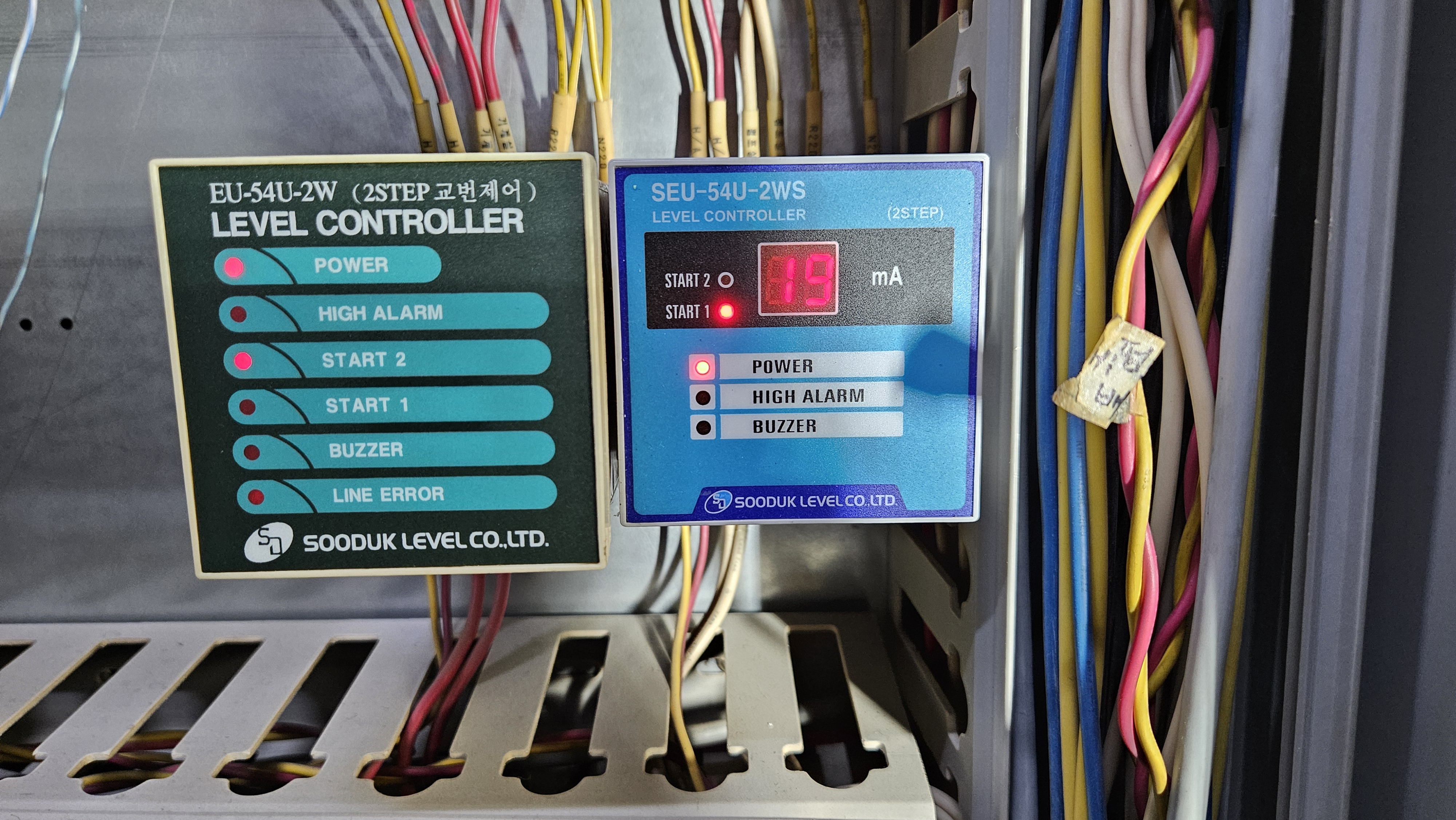

레벨콘트롤 SEU-54U-2WS를 보니

펌프 정지된수 수위에 따라 가장아래 오뚜기볼이 올라간 상태입니다

05 12 19 26 61 mA이렇게 표시됩니다

05 모든오뚜기가 내려간 상태

가장아래부터 E4 E3 E2 E1으로 칭할경우

하나의 오뚜기의 전류값은 7mA를 갖고있습니다

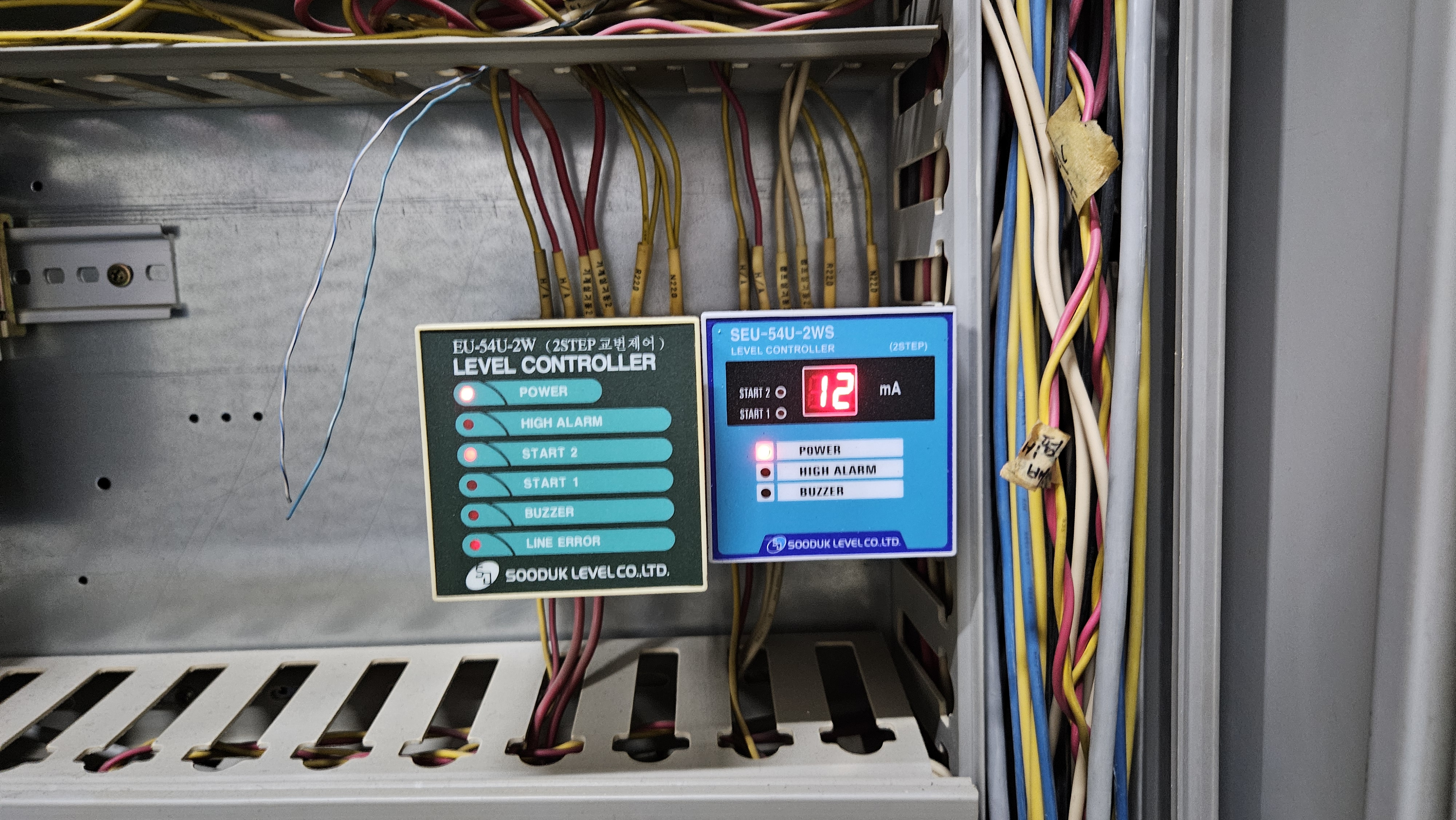

E4오뚜기가 올라갈경우 05+7=12mA가 됩니다 이때 콘트롤러 START부분에 1.2 램프가 점등이 될수도 안될수도있습니다

이부분은 자기유지란 부분인데

오뚜기가 모두 내려갔다 올라갈때는 12mA여도 램프가 점등이 안됩니다

E4+E3오뚜기가 들리면 05+7+7=19mA가 되면서 START 1또는2에 램프가 점등되고 출력이 됩니다

그럼 판넬에서 펌프 1.2를 모두 자동으로 놓았을경우 한대가 자동으로 돌게 됩니다

수위가 내려감에 따라 E4+E3오뚜기 모두 들렸던게 E3오뚜기가 내려가면 콘트롤러에는 12mA가 표시되고 오뚜기 E4는 계속 올라가 있습니다 이경우 펌프는 계속 운전이되고 자기유지 상태이기때문에 START 1또는2램프는 계속 점등되어있습니다

E4오뚜기가 내려가야지 비로써 START1또는 2 램프점등된부분이 꺼지고 출력이 정지되고 펌프도 정지합니다

그럼 오뚜기 E4+E3+E2 가 올라가는경우 입니다 콘트롤러에서는

자동제어에서는 조건이라 합니다

일반적으론 오뚜기E4+E3이 올라가면 펌프한대가 돌아 집수정 에 수위가 낮아지니는게 정상이지만

E4+E3+E2까지 오뚜기가 올라가는경우를 예측해봅니다

한대의 펌프로 집수정에 유입되는 물량을 감당못할경우

펌프임페라에 이물질이 끼거나 고장 노후하로인한기능저하 체크밸브 이물질 등이라고 볼수있습니다

오뚜기 E4+E3+E2가 올라가면 레벨콘트롤러에서는 START 1번가 2번 모두 점등되고 출력이되어 05+7+7+7=26mA 값을 나타냄

펌프 두대가 모두 돌아가게 됩니다

E4+E3+E2+E1 오뚜기가 모든 올라간경우입니다

콘트롤러에서는 05+7+7+7+35(가장위에 초록색전원선 오뚜기)=61mA

이경우 예상을 해보면 위에서 언급한것처럼 집수정에 유입량이 많아 펌프 두대로 유입량을 감당못할경우와 펌프고장을 예측할수있으며 집수정이 넘친다고 하이알람 경보를 발생합니다

때문에 수덕레벨 신형오뚜기센서 조합은 아래 3개는 높이에따라 상관없고 맨위 하이알람 오뚜기(녹색서)만 가장위에 위치 결선하시면됩니다

신형은 접점이 저항타입이라 그렇습니다

수덕레벨 SEU-54U-2WS 레벨콘트롤러와 SL-4S-2W 경우 기존 접점방식이 아니라 저항타입으로 꼭 거기에맞는 저항오뚜기를사용해야 오동작이 없습니다

요즘은 레벨센서 회사별로 거의 고유의 저항타입오뚜기센서를 사용해서 회사별로 사용해야합니다

접점타입은 그대로 A접점오뚜기 사용하시면 됩니다

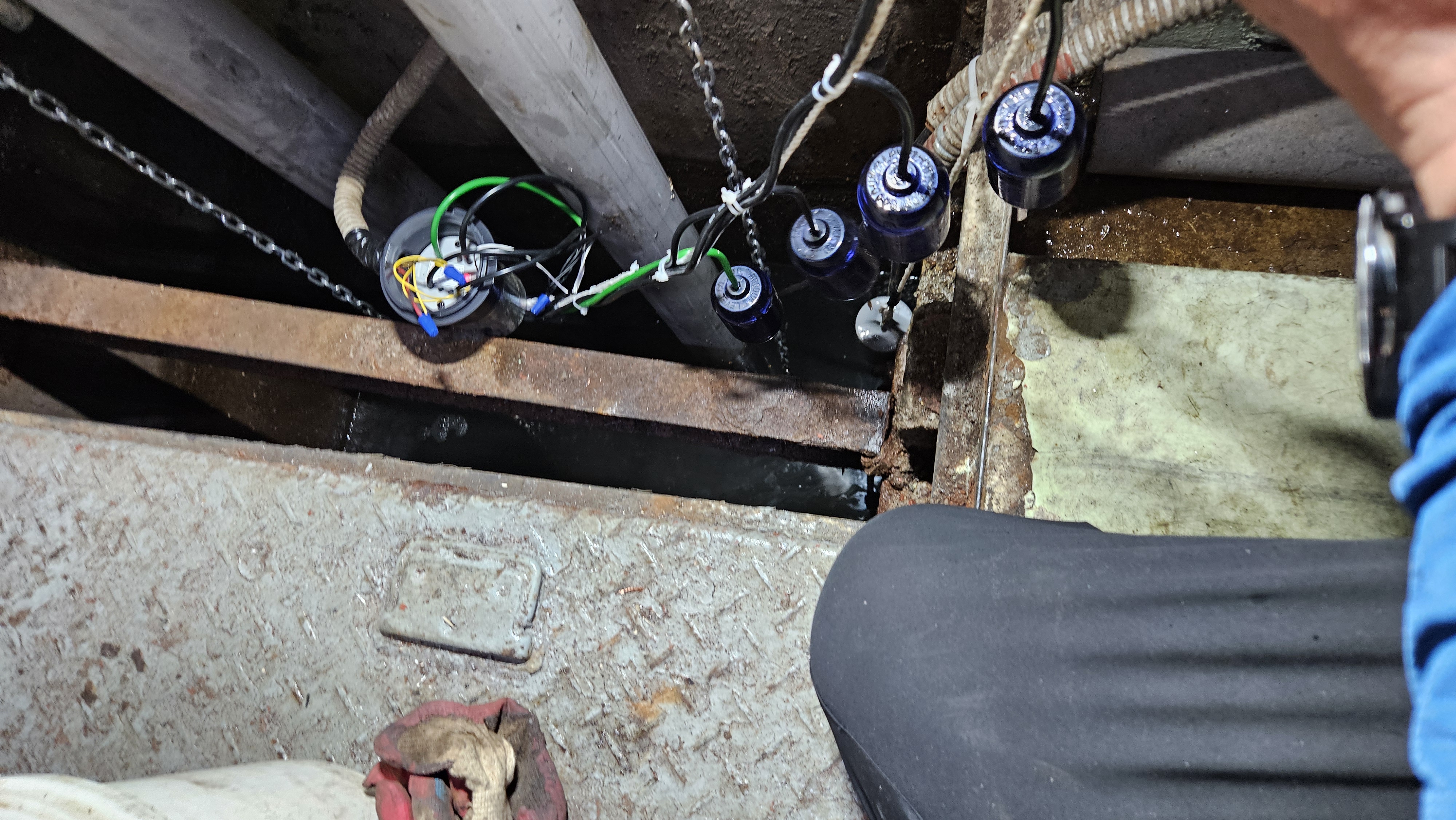

집수정에 설치된 모습

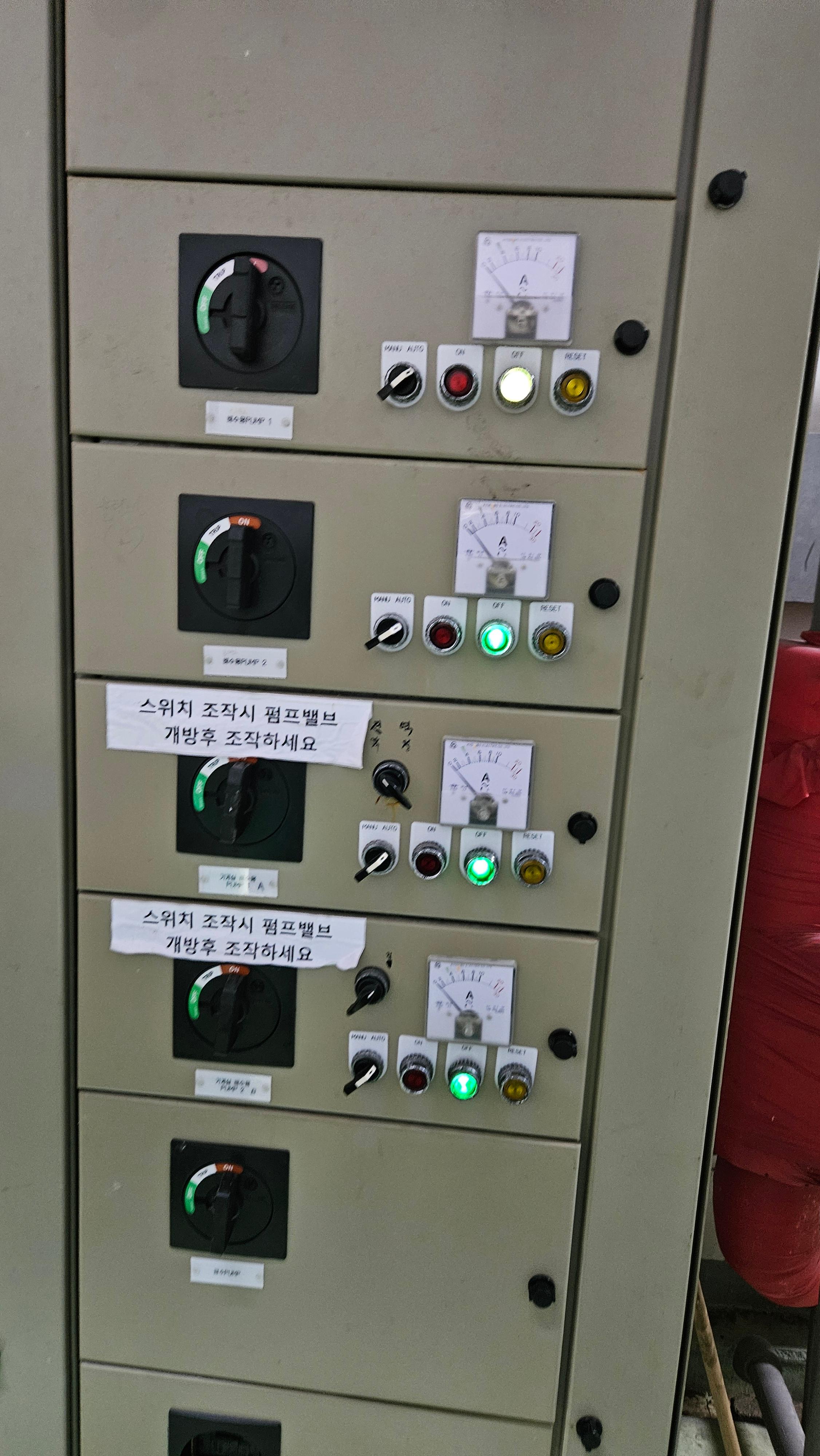

집수정 펌프 판넬입니다 모두 자동으로 놓고 점검합니다 점검및시운전완료
