인천광역시 송도에 있는 모 프라자 입니다
관리소장님께서 저수조 물은 넘치지 않는데 고수위알람이 발생했다 그쳤다 반복하여 상당히 신경쓰여서 계속 주시한다고 문의를 주셨습니다
이경우 먼저 정수위밸브를 의심해볼수있습니다
하지만 관리소장님과 의견을 조율하는데 정수위밸브는 없다고 하네요
도저히 이해가 안가서 그럼 전체적인 사진을 부탁드렸습니다
보내온 사진을 보니

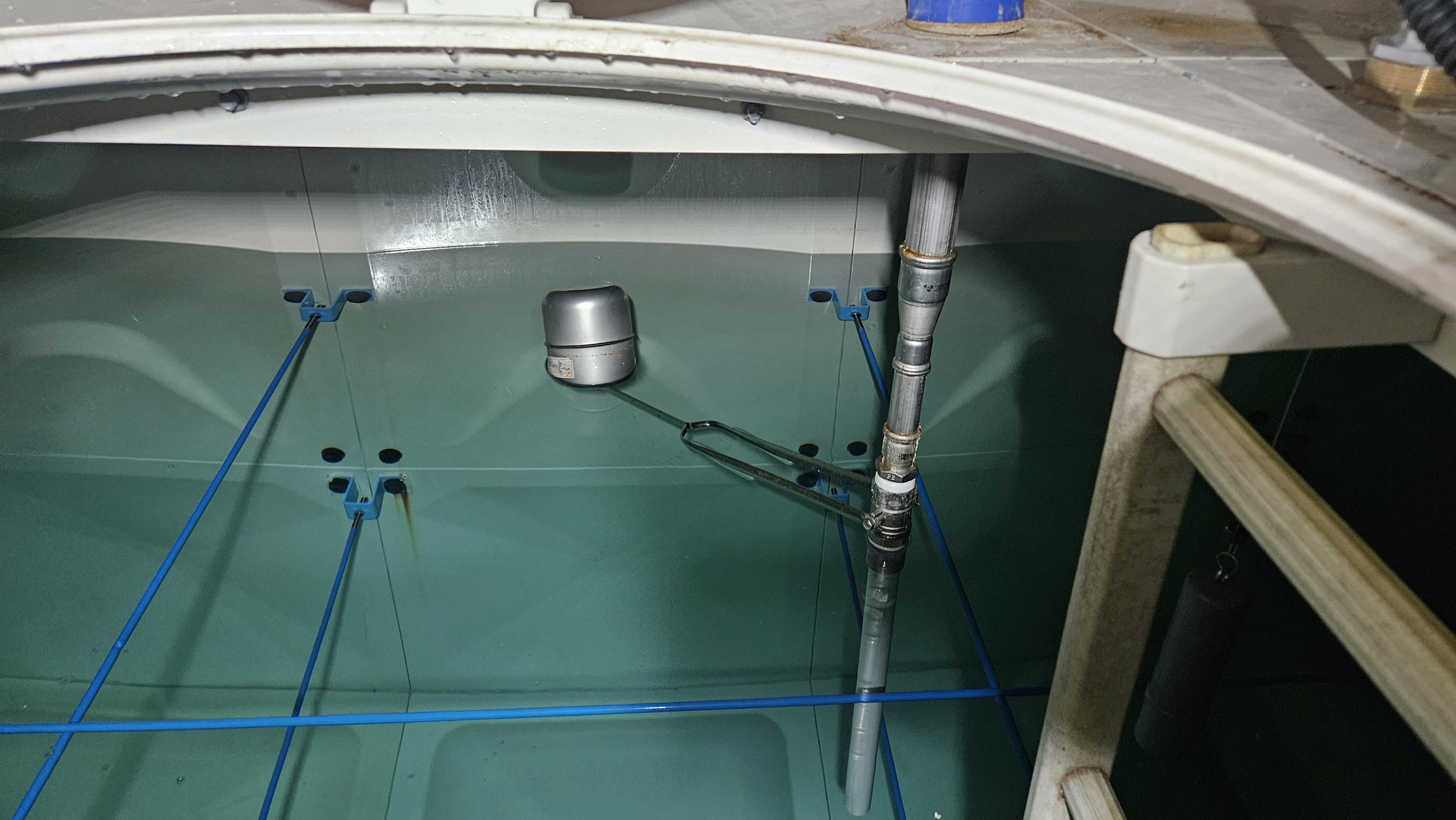

저수조 내부에 이렇게 주 볼탑이 있고
기어식레벨센서 SG-980S가 저수조 상부에 설치되어있네요

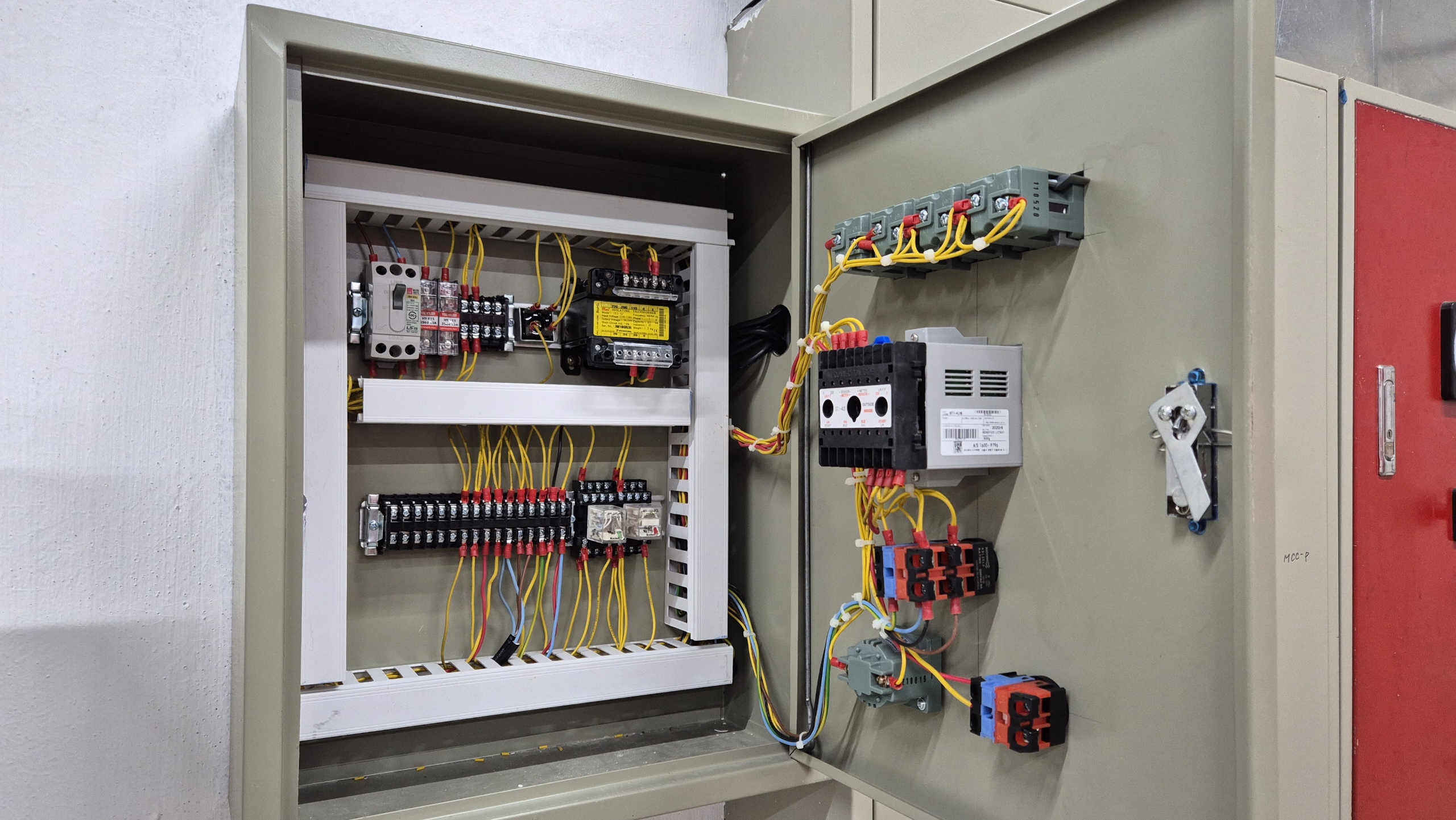

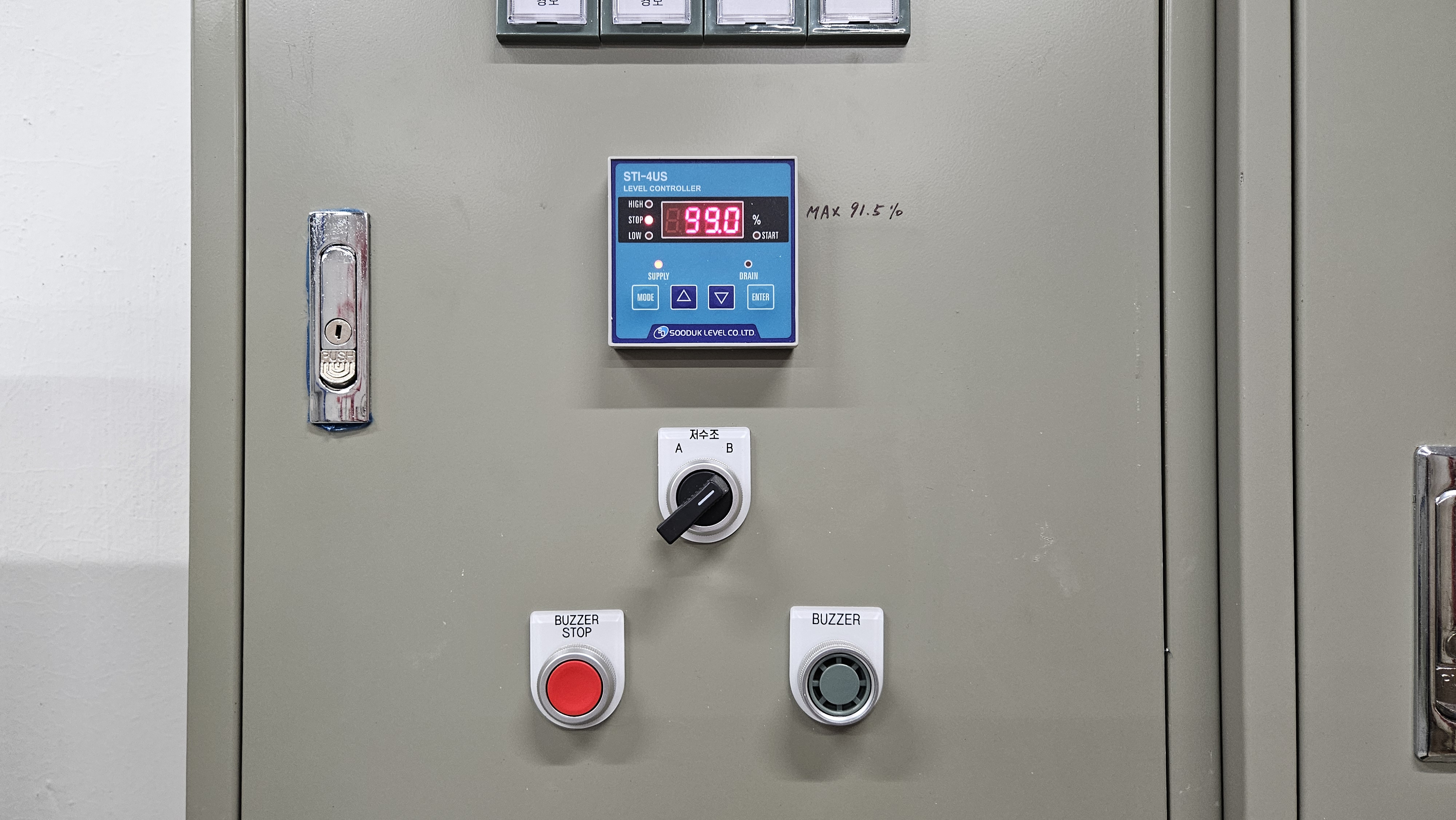

일반적인 저수조 자동제어 컨트롤 박스입니다
2020년6월 제품이네요 STI-4US 저수조 수위를 알수있고 정수위밸브를 열었다 닫었다 컨트롤할수있으며
설정값에서 저수위알람과 고수위알람을 출력하는 기능을 하고있는 제품입니다

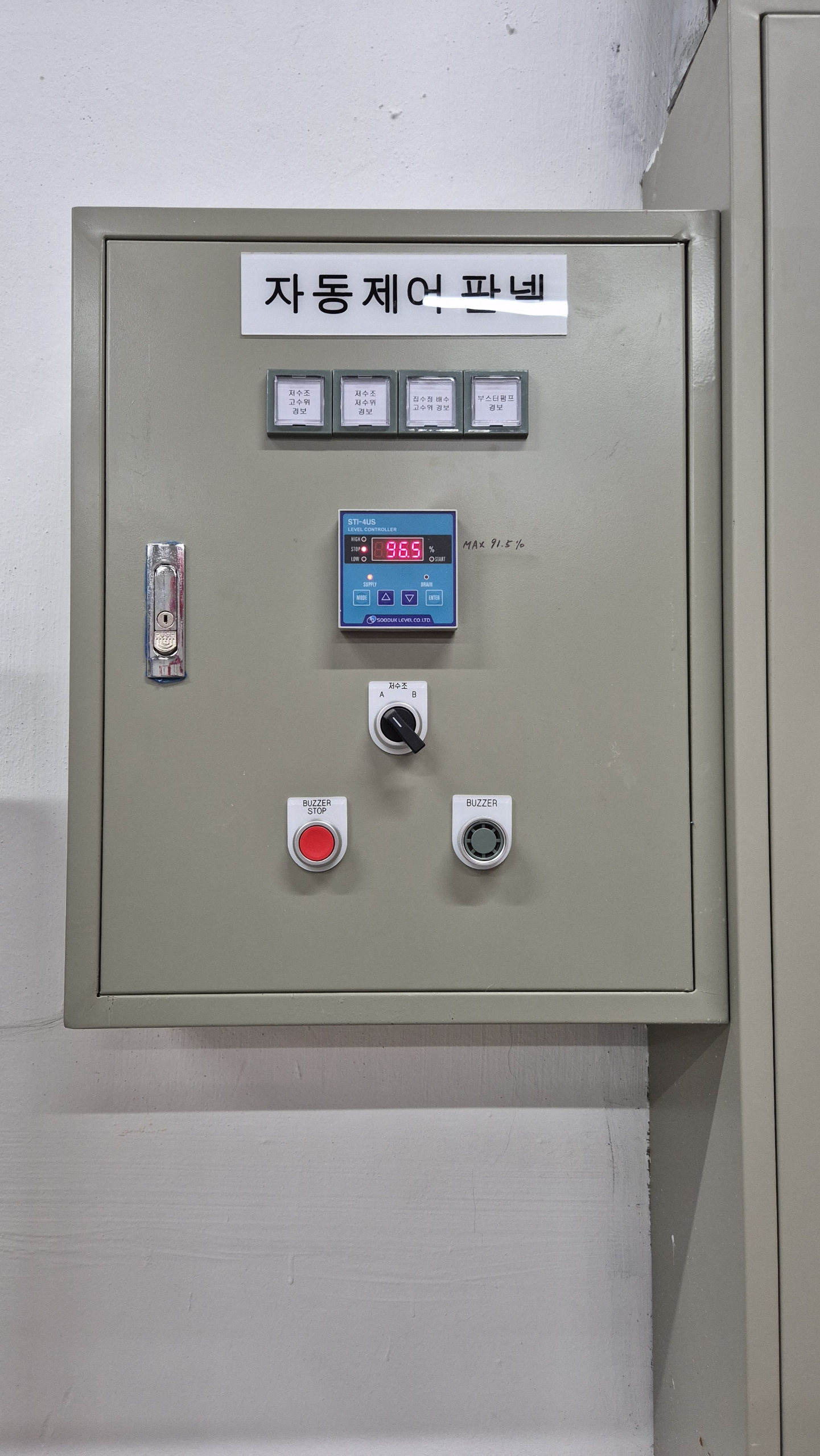

자동제어판넬 외부입니다 특이한점은 없습니다
혹시몰라 전체적인 저수조 높이 그리고 오버플로우관 급수관등을 줄자대고 사진으로 찍어 보내달라고 했습니다
저수조 전체적인 높이

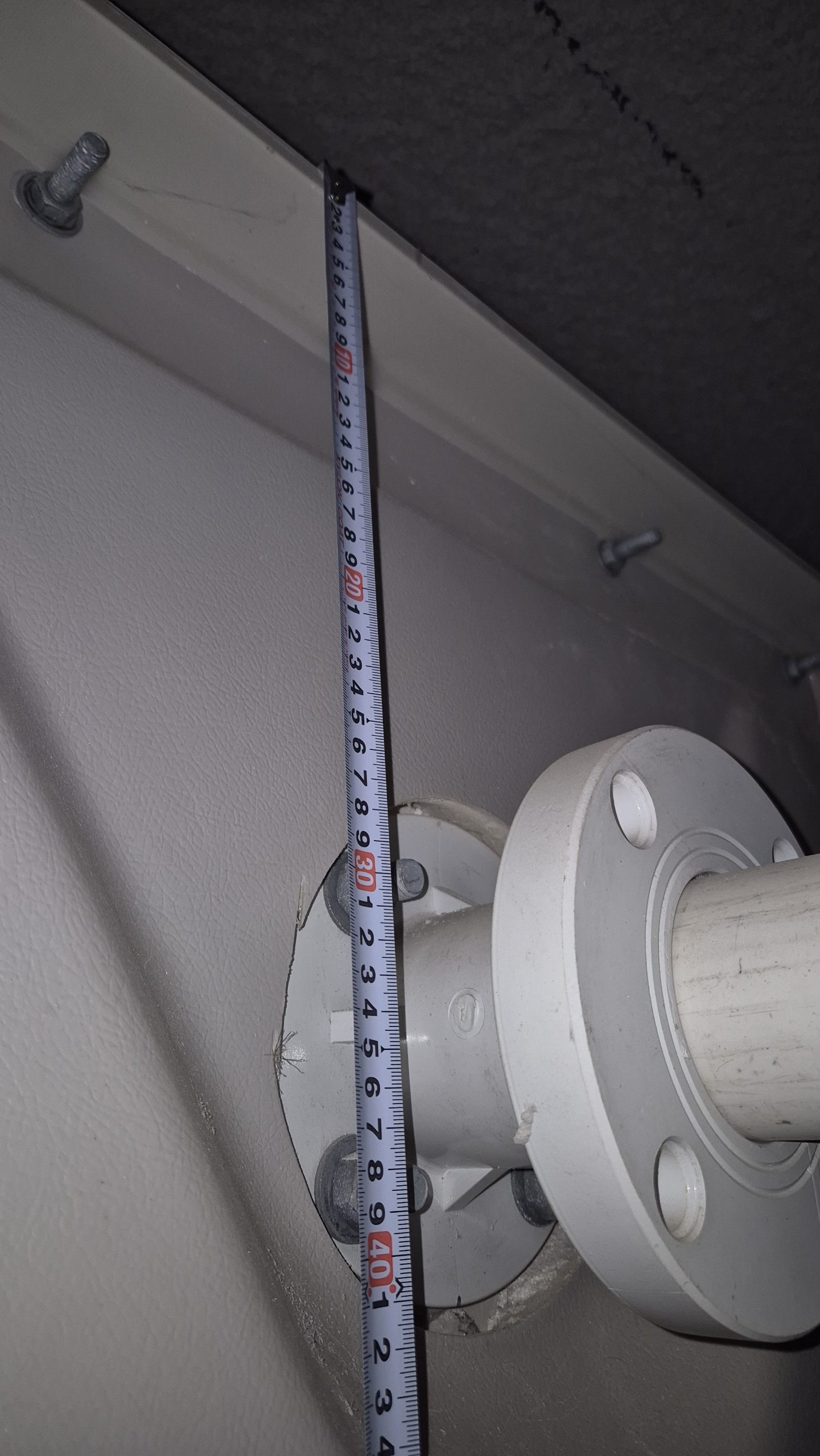

저수조 상부에서 부터 오버플로우관 간격
위 자료를 바탕으로 기어식레벨센서가 의심되어
실직적인 높이 오버플로우관등을 실측한길이를 바탕으로 제작후 교체작업을 진행합니다

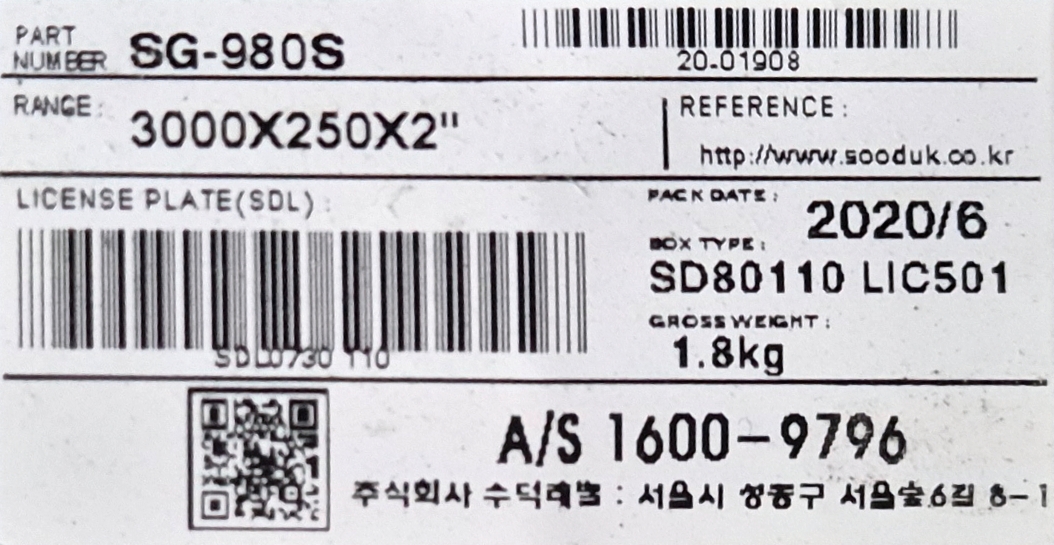

보내온 기어식레벨센서 SG-980S 명판인데 저수조 높이하고 틀리게 제작되어있네요

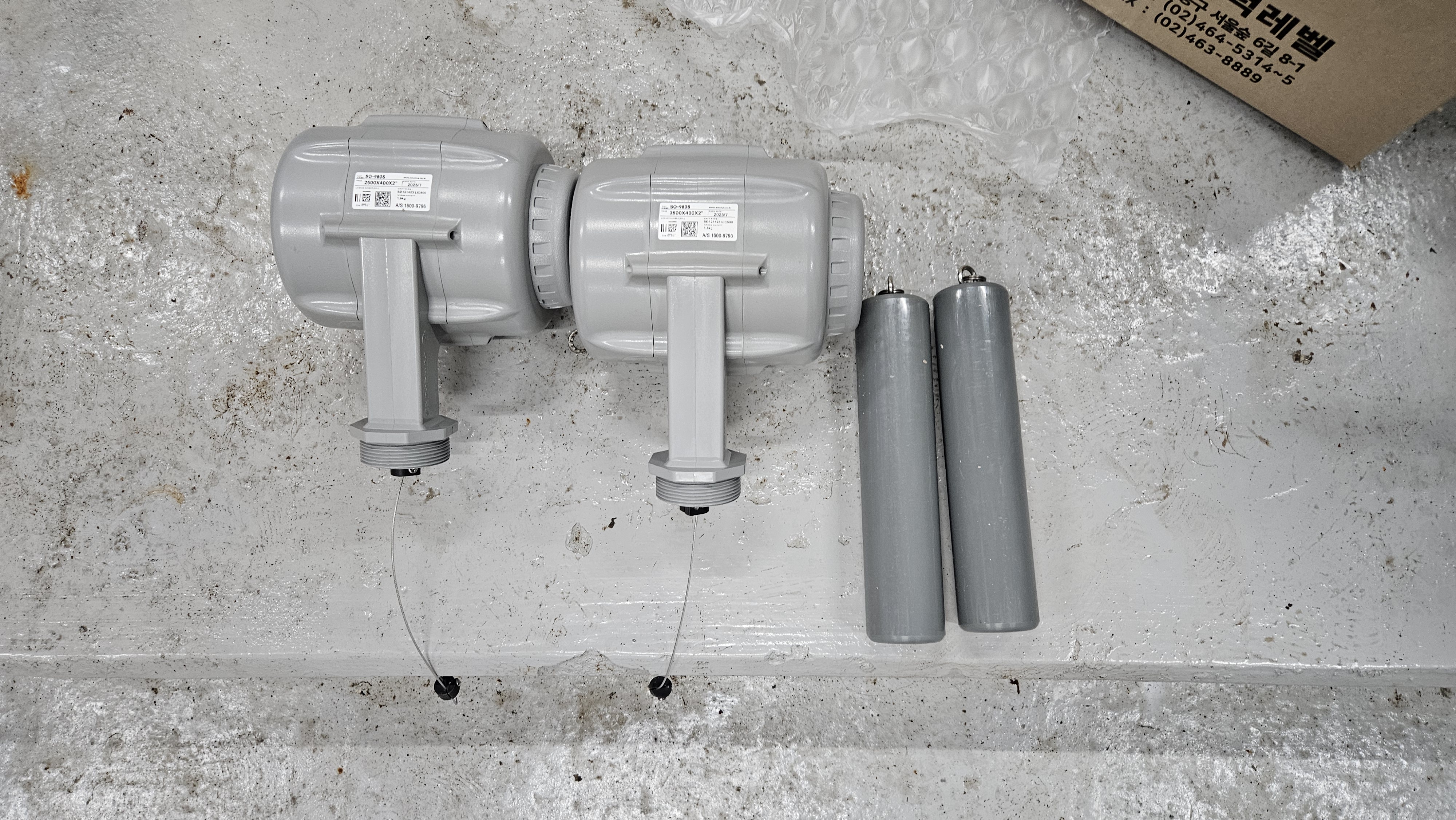

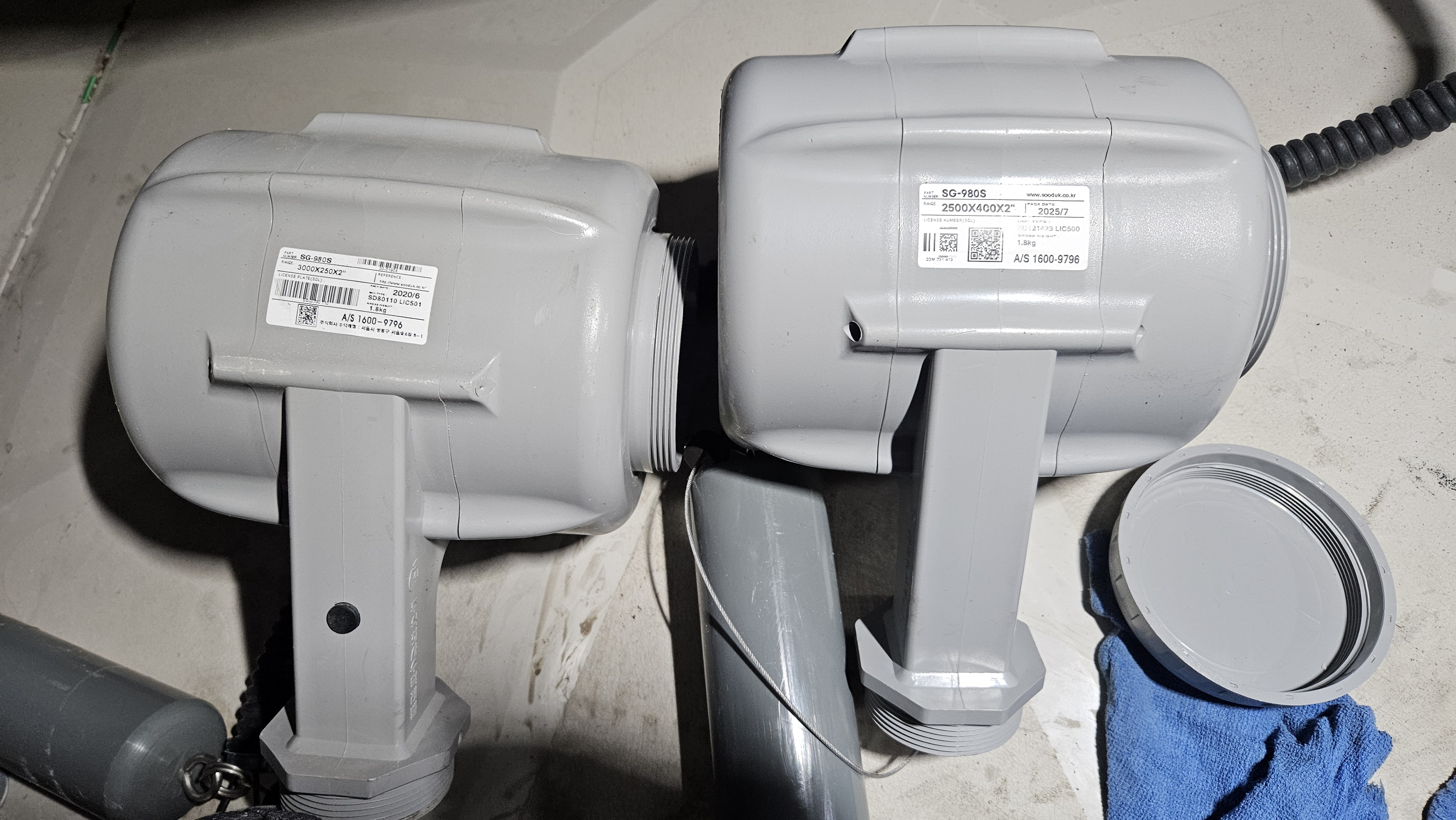

관리소장님께서 실측하여 보내온자료대로 제작한 기어식레벨센서입니다
저수조 높이대로 제작함
교체전 레벨콘트롤러의 저수조 높이 확인
저수조 상부 배관을 보니 정말 정수위밸브가 없습니다
기존 정수위밸브에서 교체

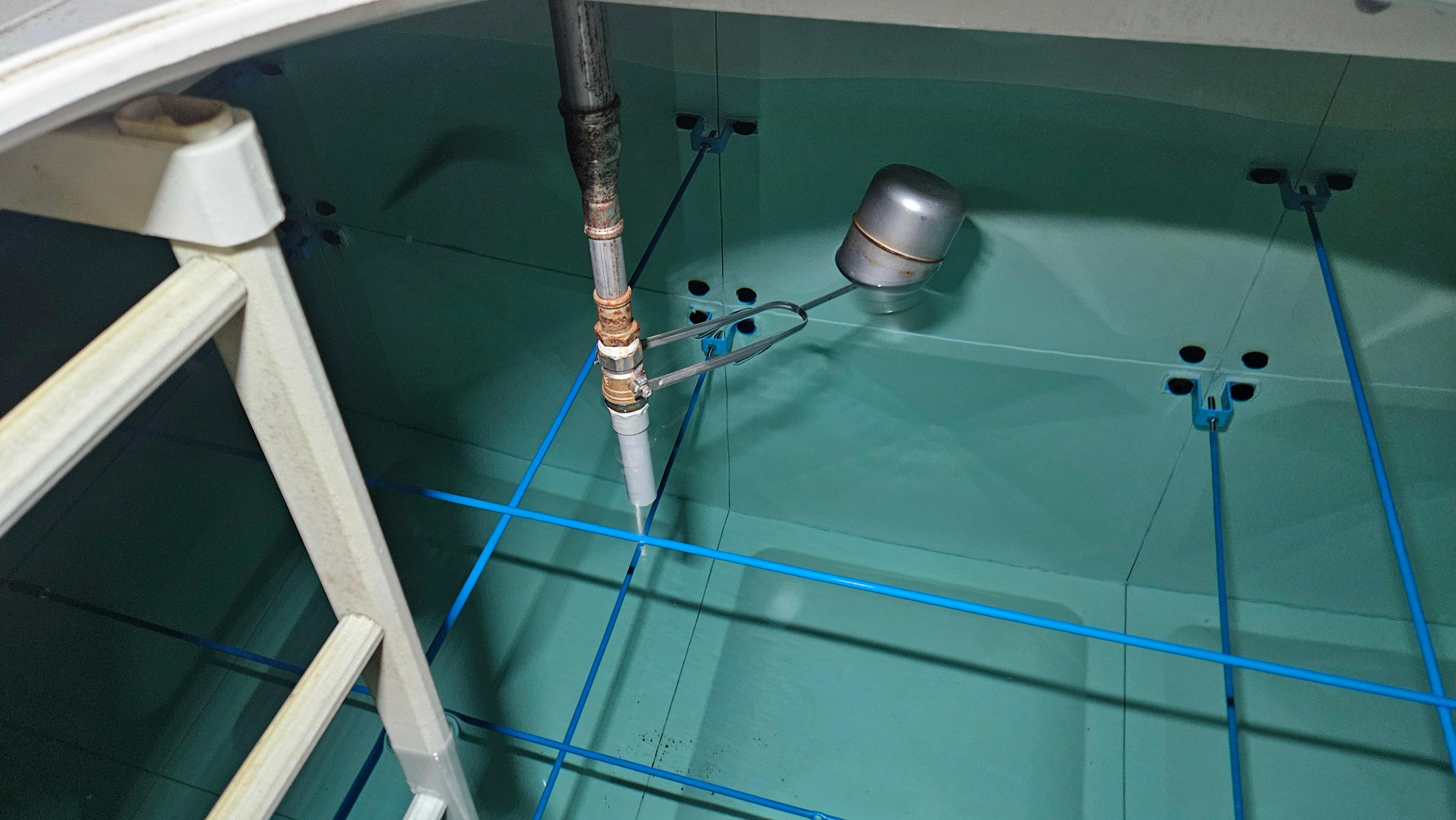

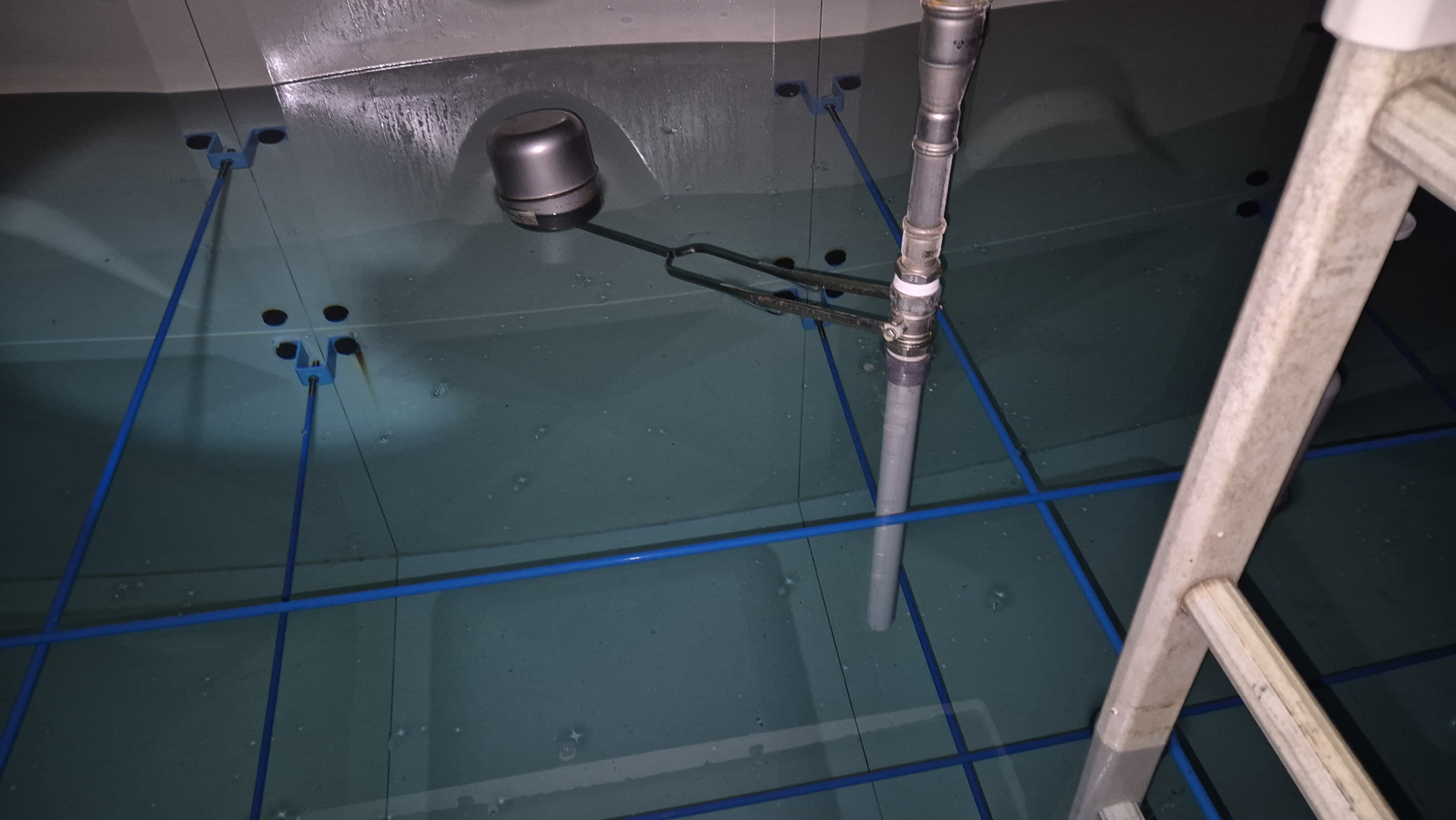

저수조 내부에 주볼탑 높이
교체한 기어식레벨센서 SG-9850S 가 제대로 방해받지 않고 설치되어있는지 확인
A탱크에 이어 B탱크도교체 확인
교체후 체크중 이상합니다
제작해온 기어식레벨센서SG-980S와 레벨콘트롤러 STI-4US 가 서로 통신이 이상합니다
레벨센서에서 보정을 하는데 왔따갔다합니다
이상을 발견 레벨콘트롤러 신품으로교체
저항이 걸려서 그러는데 DC24V가 출력됩니다

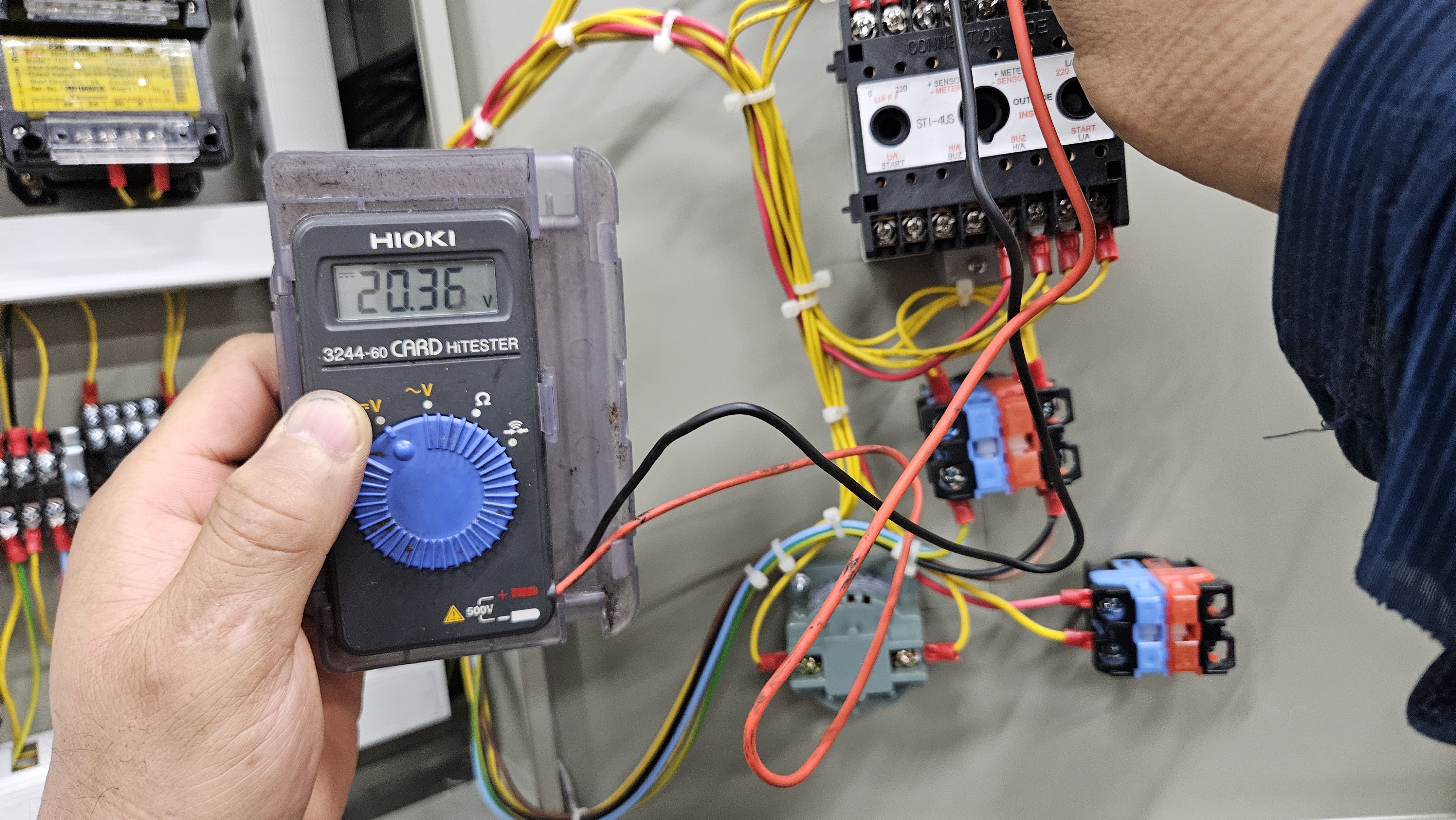

열결후는 20V정도 출력됨 정상
기존제품은 DC14V출력됨 레벨콘트롤러 이상

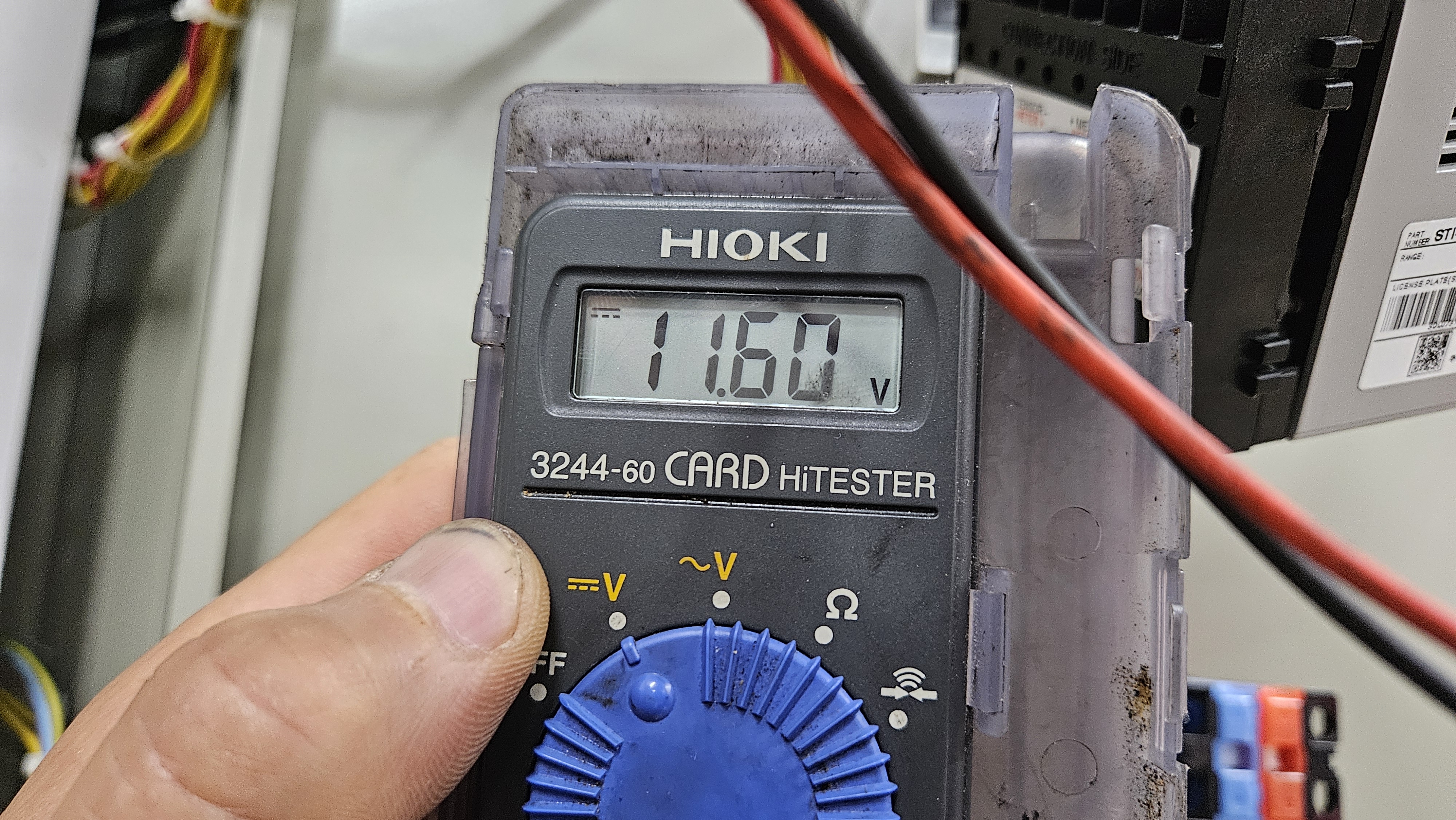

연결시 DC11.6V 출력됨
교체후 정상작동됨
