경기도 용인시에있는 모 건물입니다
작년6원 간이정화조 시스템으로 인연이 된곳인데
이번엔 저수조 레벨콘트롤러에서 센서에러가뜨고 하여간 물도 안들어가고 뭔가 이상하다고 합니다
관리소장님께서 이부분을 잘모르셔서
저수조에 이상이 있어 건물에 있는 인테리어 업자분께서 오셔서 이것저것 손을 보고 자기 분야가 아니라고 해서
혹시 몰라 저희 대승엔지니어링으로 연락을 주셨습니다
먼저 사진을 보내달라고 했습니다

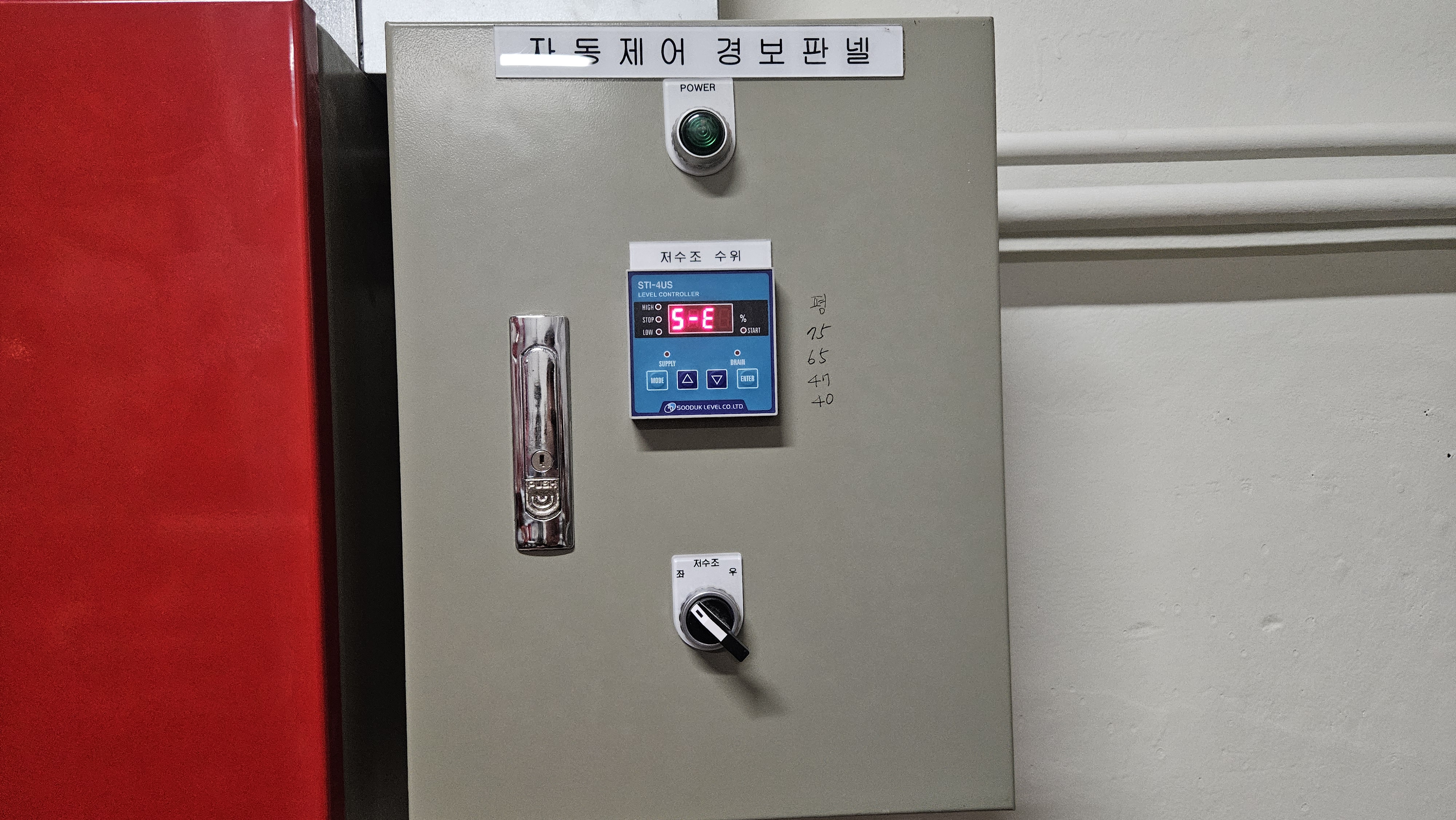

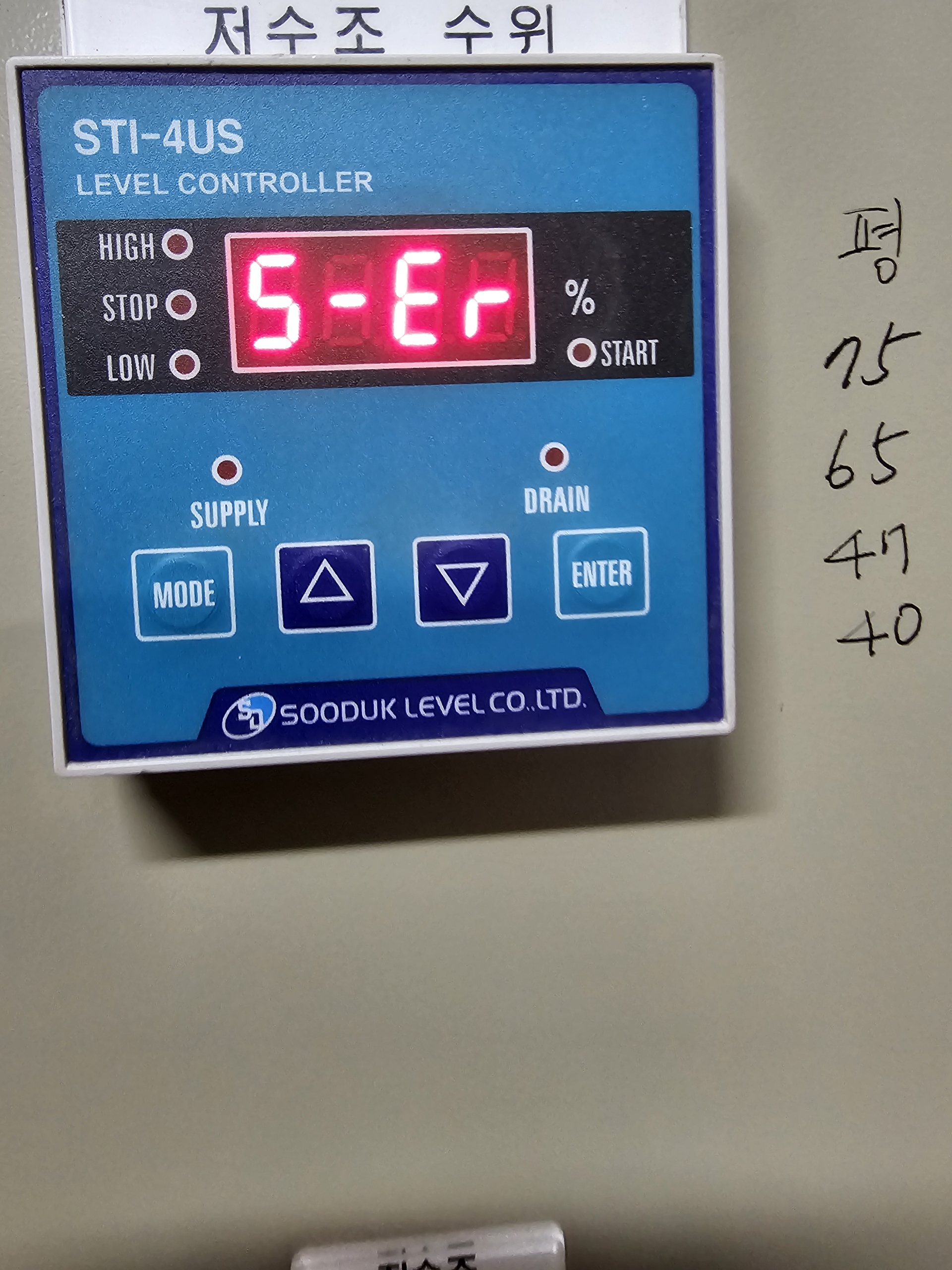

저수조 레벨콘트롤밸브 STI-4US에서 S-ER 센서 에러가 발생했습니다

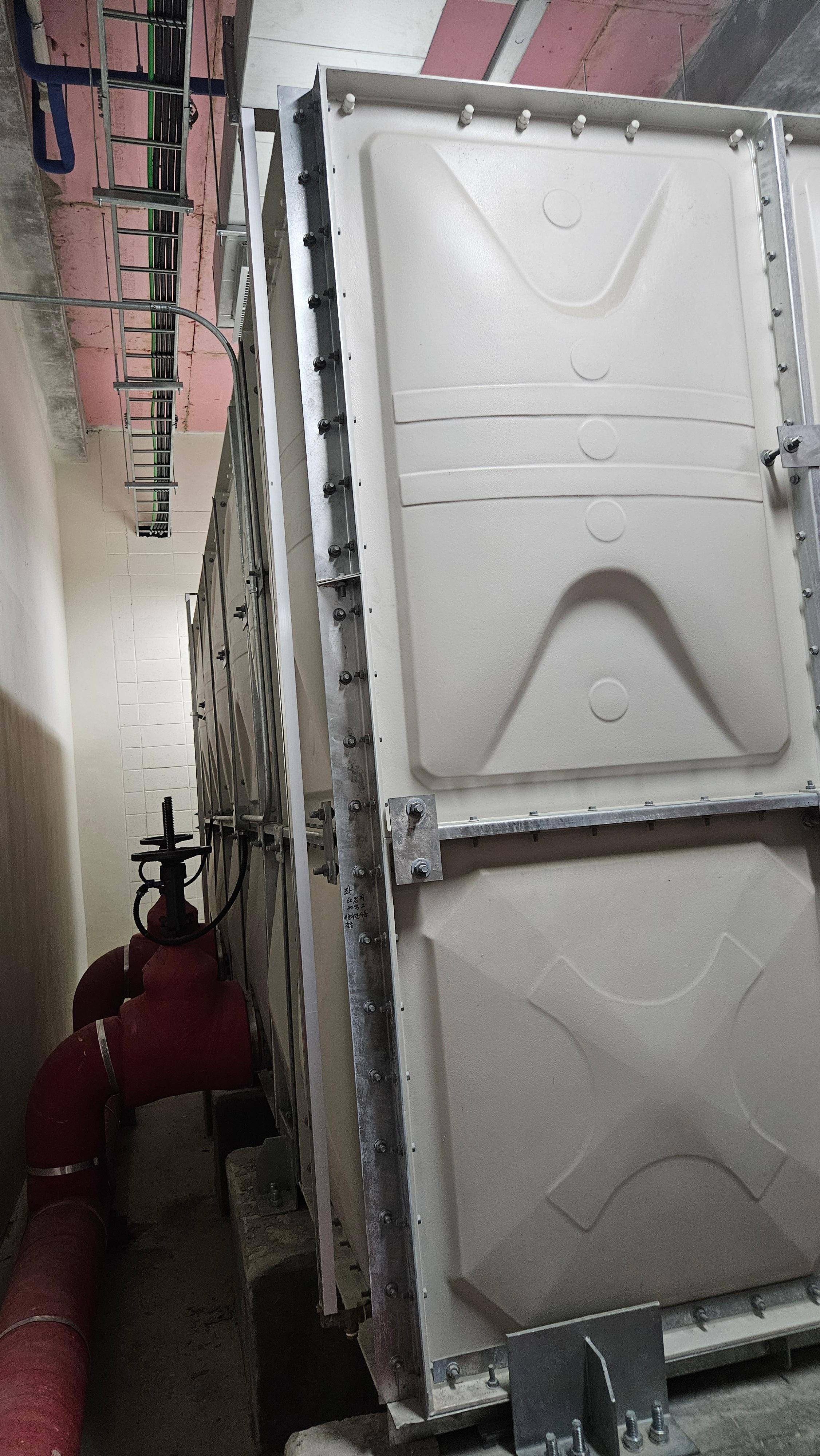

저수조에 정수위밸브 도 있을테니 사진을 보내달라고 했습니다

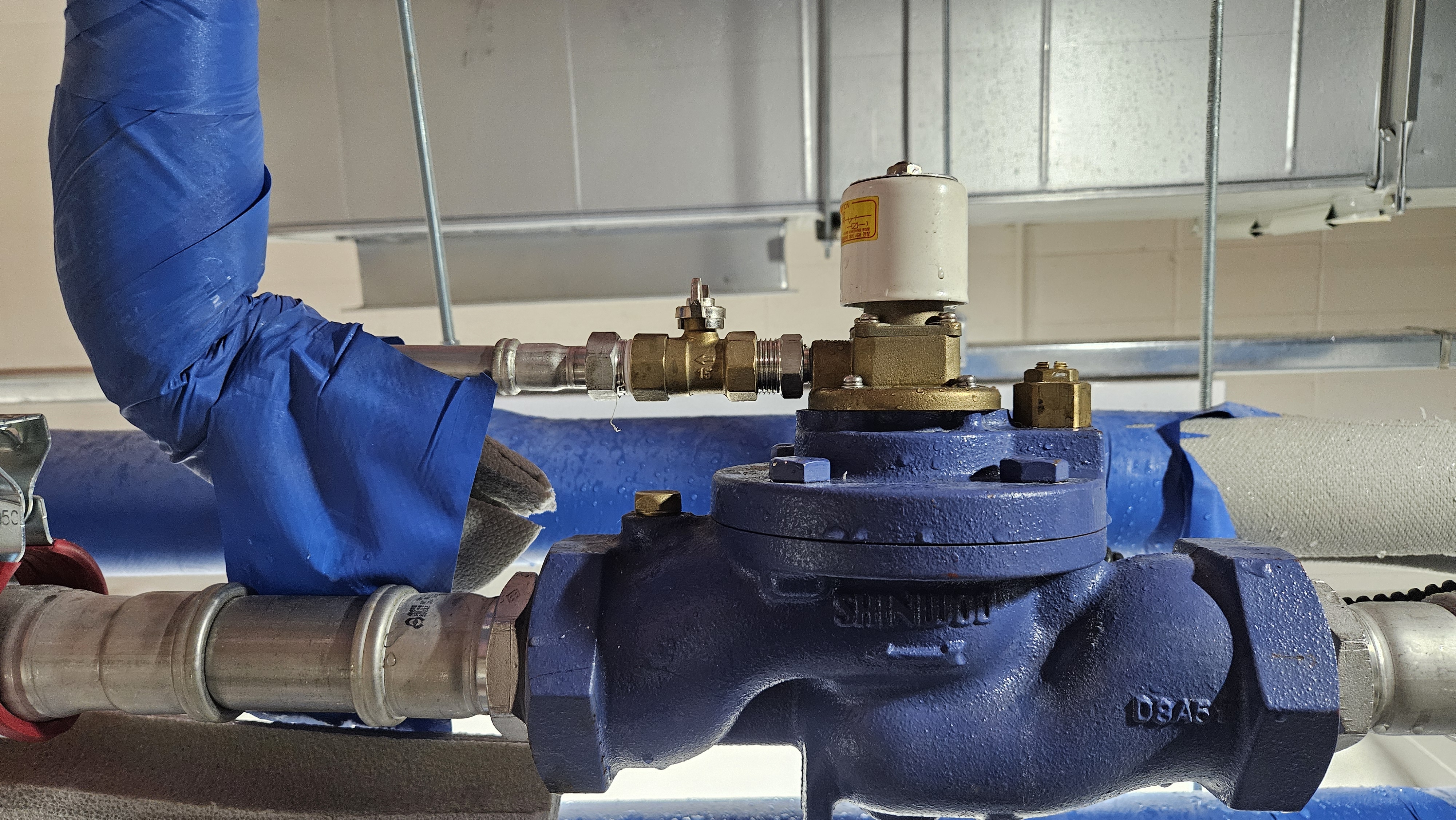

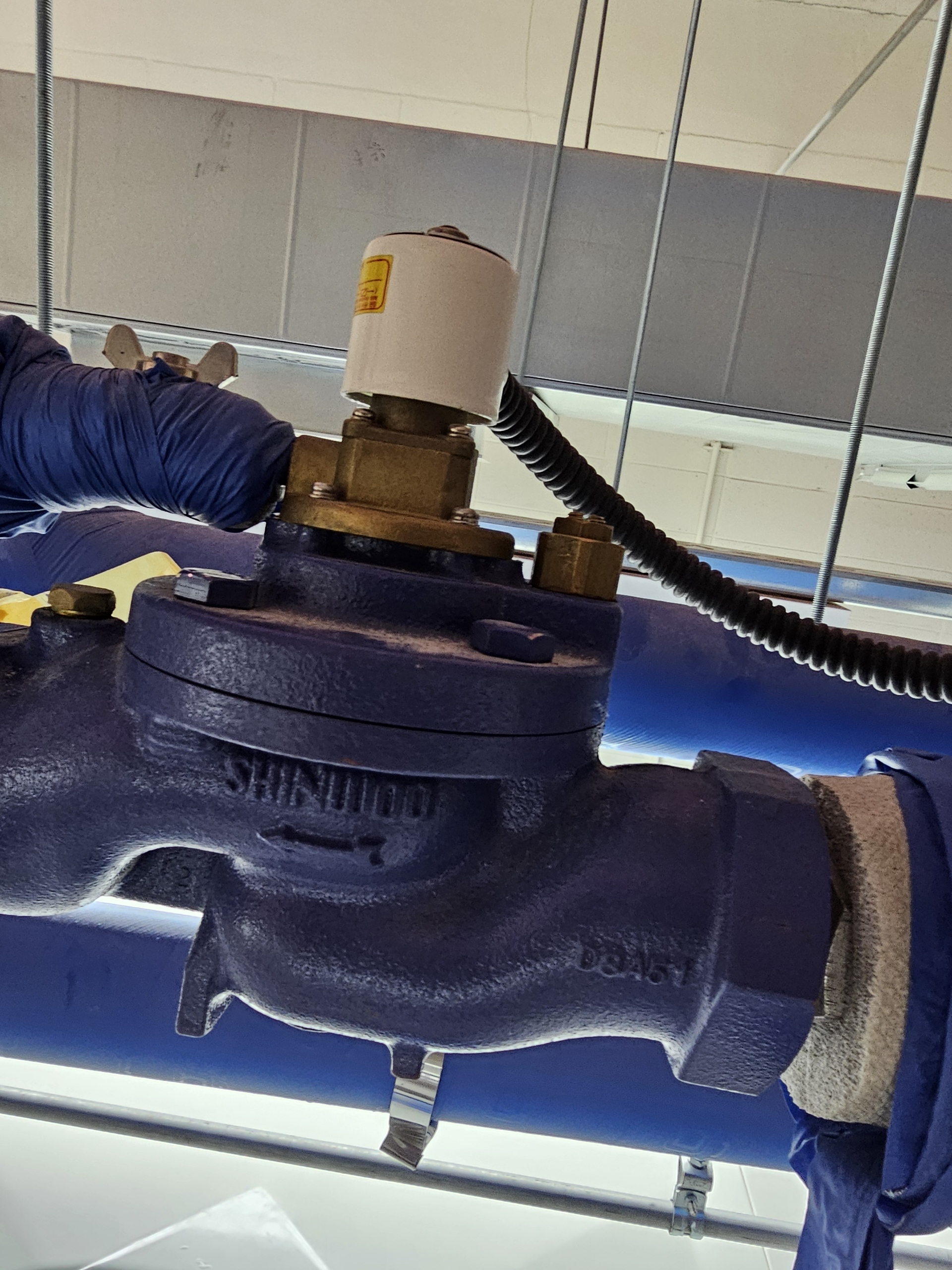

신우밸브 SWV-FS11D제품이네요

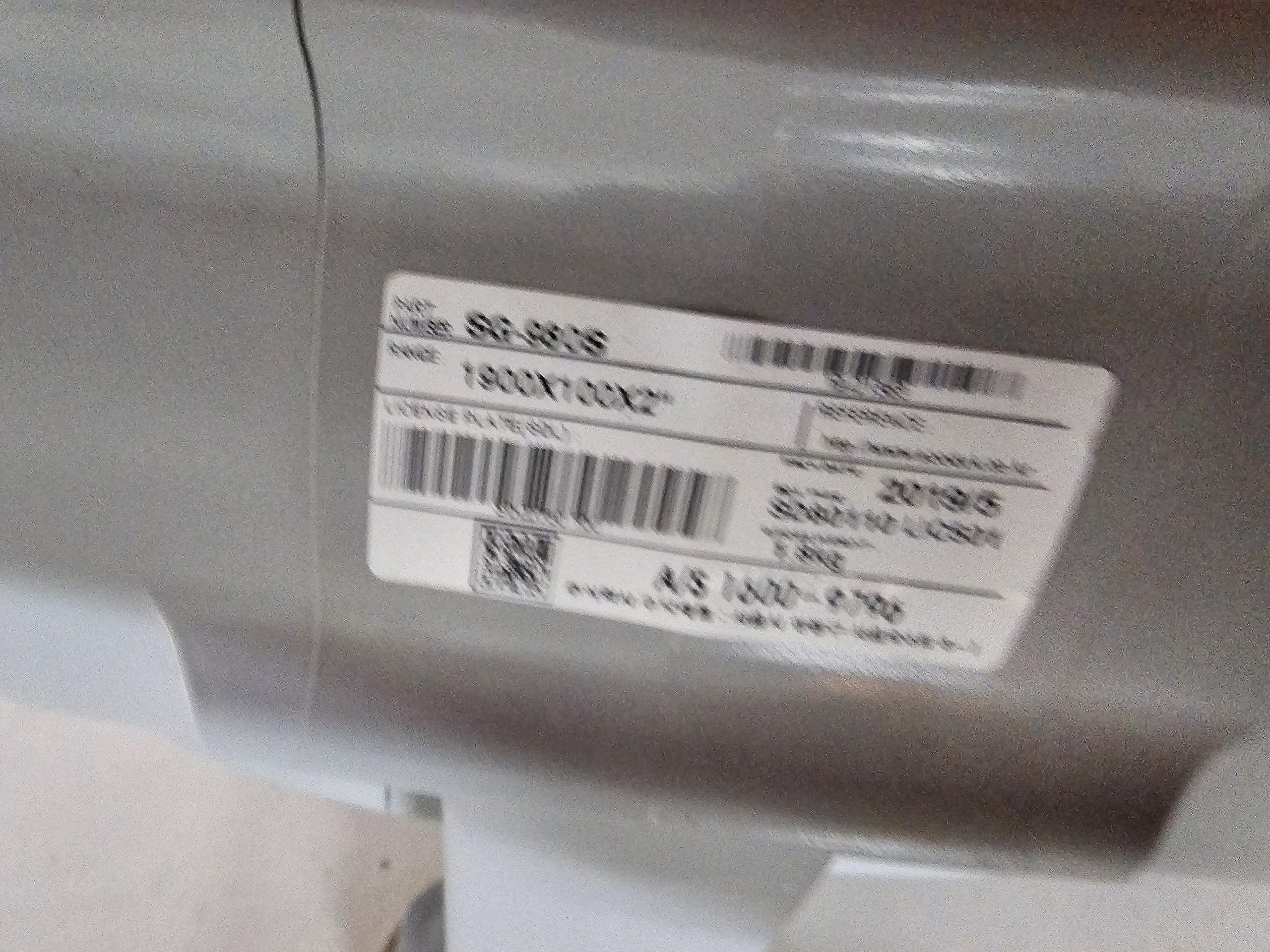

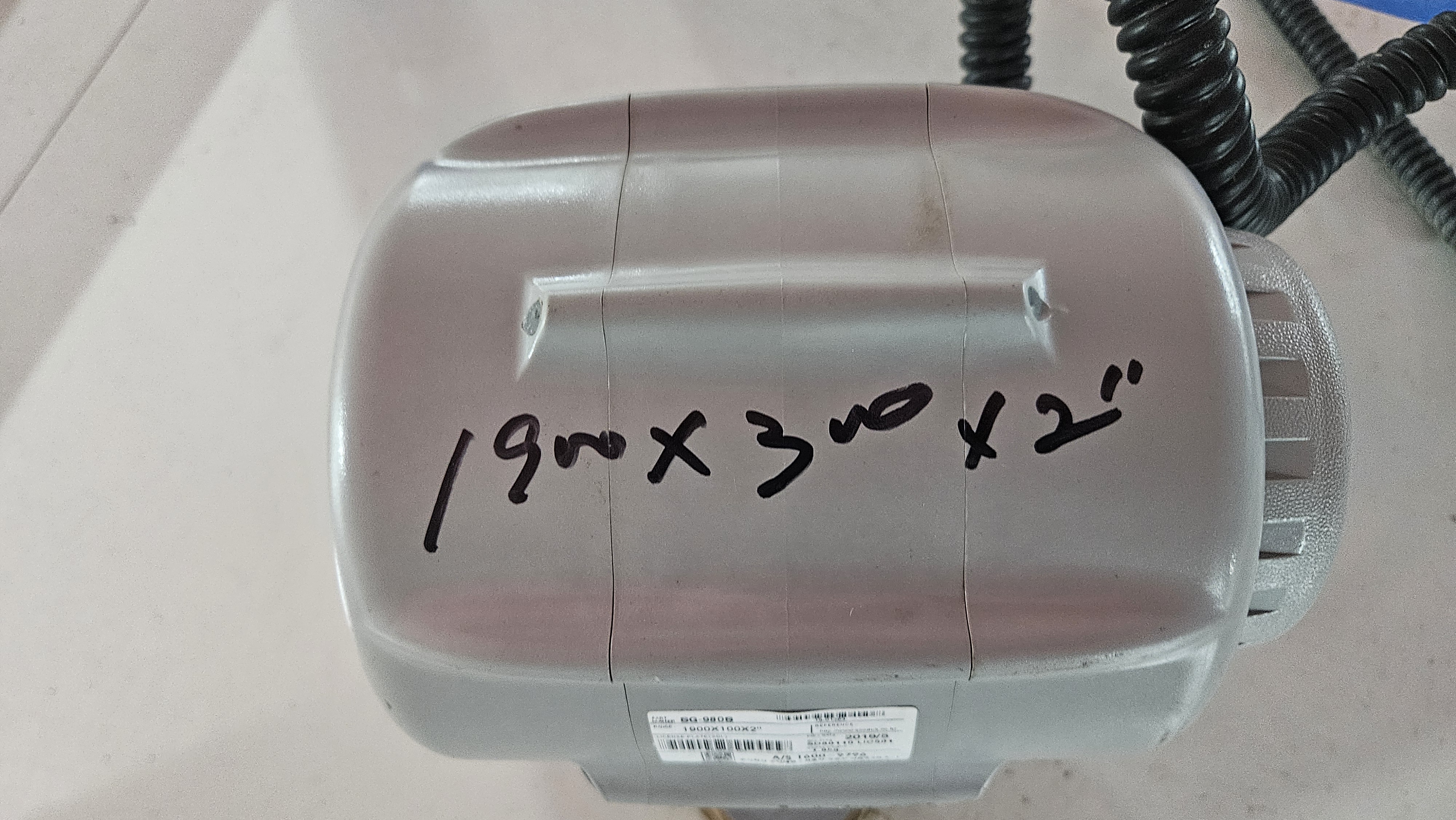

이부분을 기어식레벨센서 SG-980S 입니다
위 사진을 바탕으로 이것 저것 예측하고
저녁때 건물에 체육시설도 있고 해서 더많이 물을 사용한다고 하여
하던일을 중단하고 바로 출발했습니다
머저 자동제어 경보판넬을 살펴봅니다

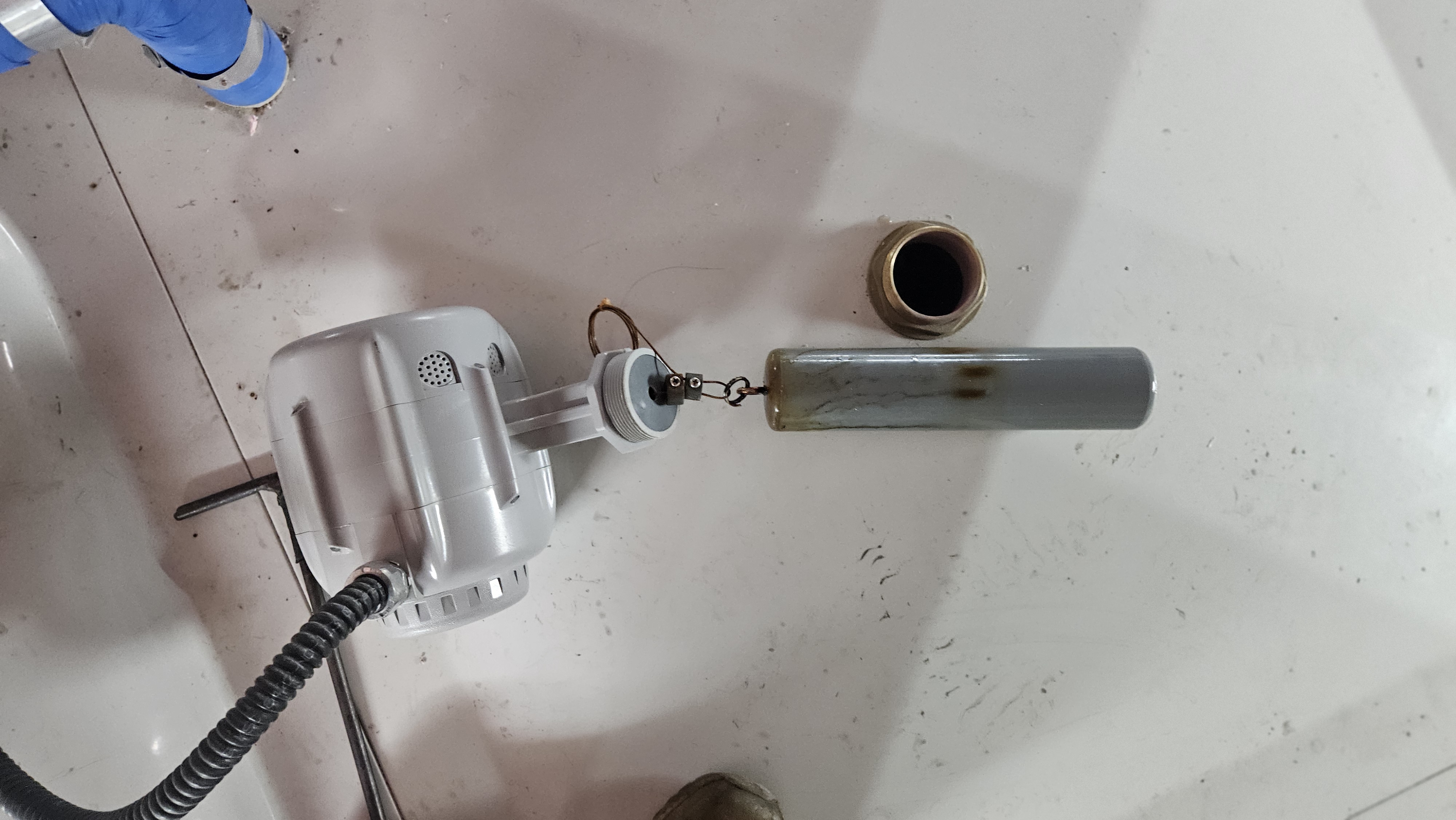

기어식레벨센서 SG-980S도 점검

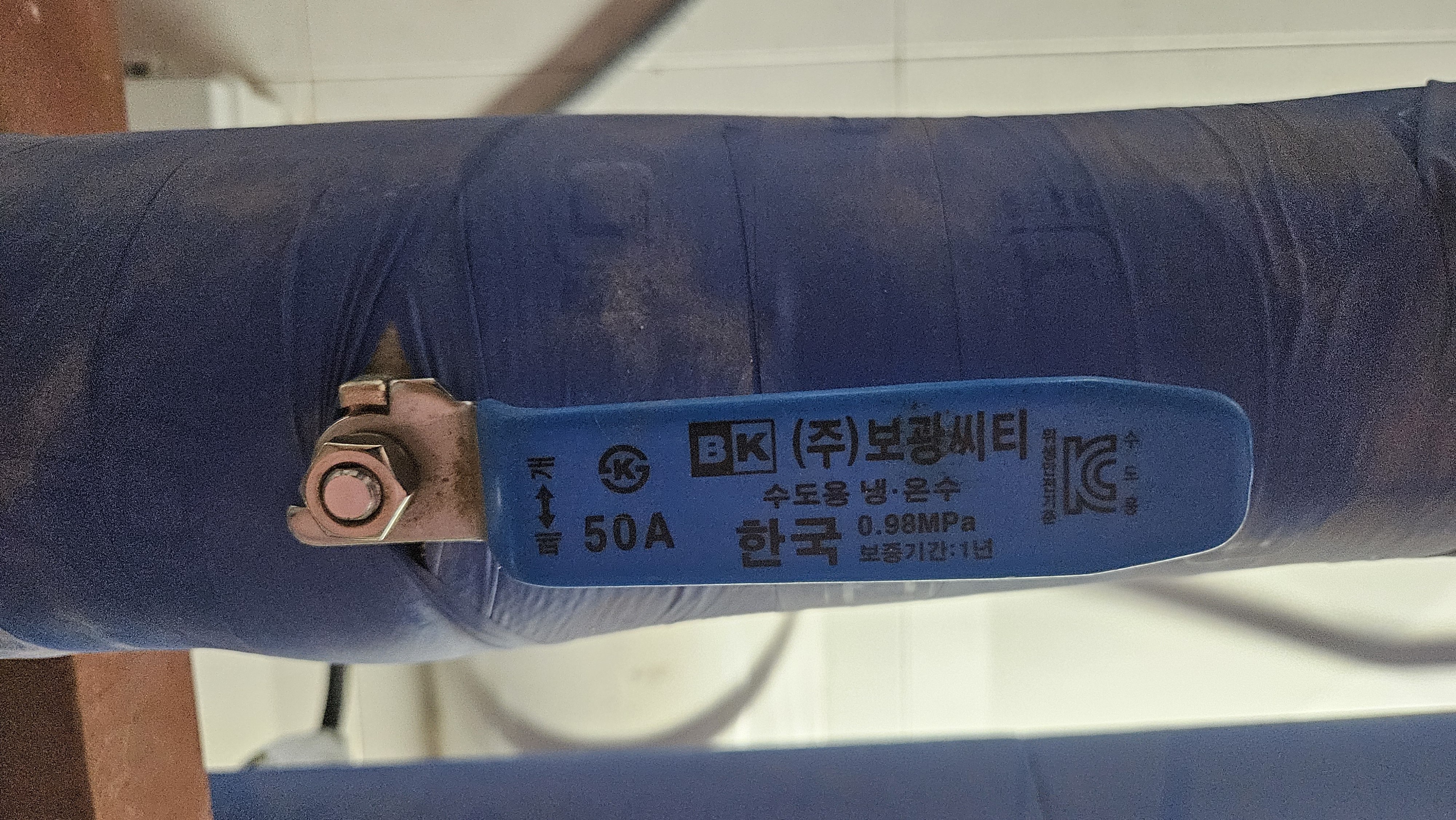

배관은 50A 인데
정수위밸브는 40A가 설치되어있습니다

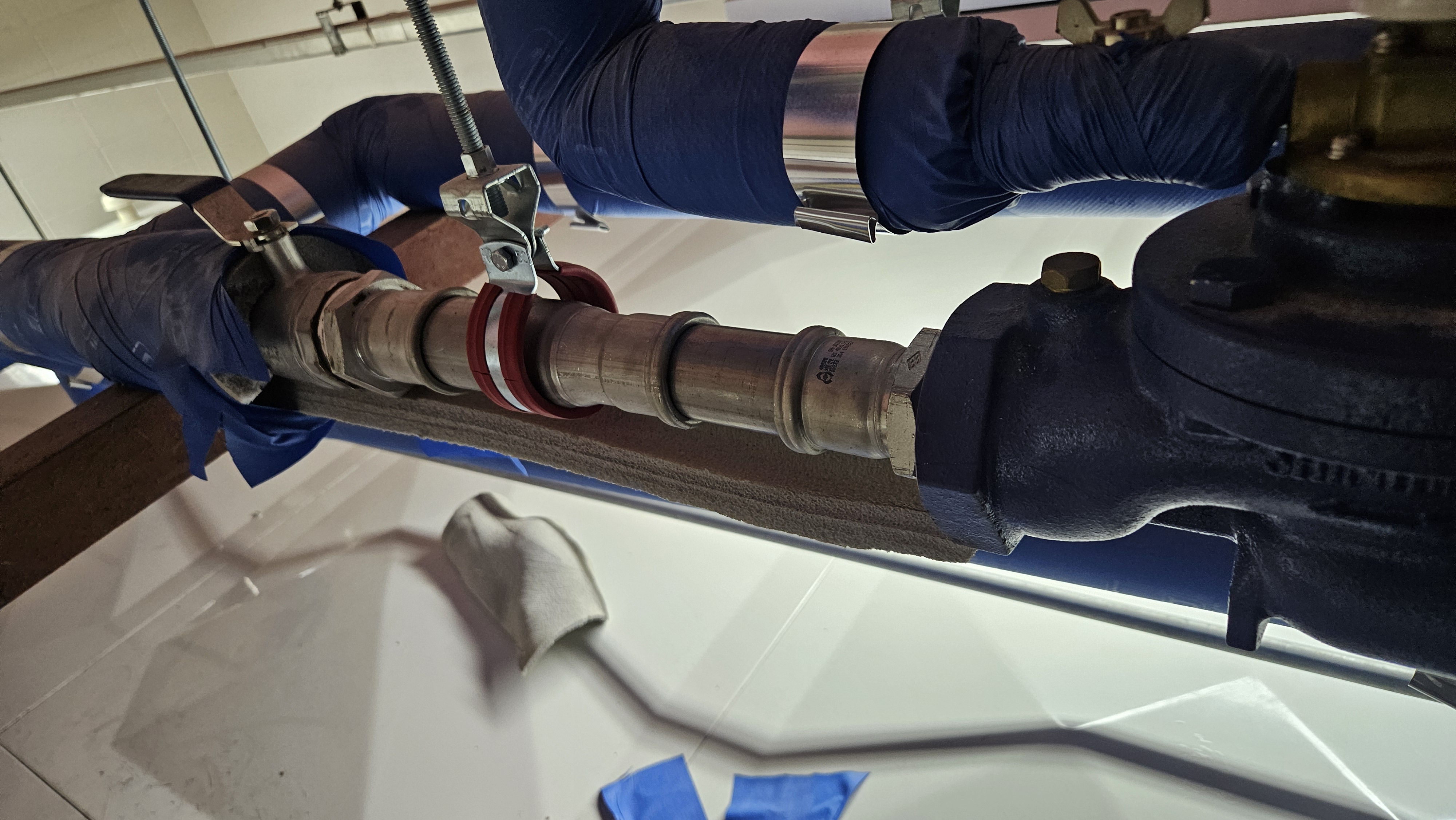

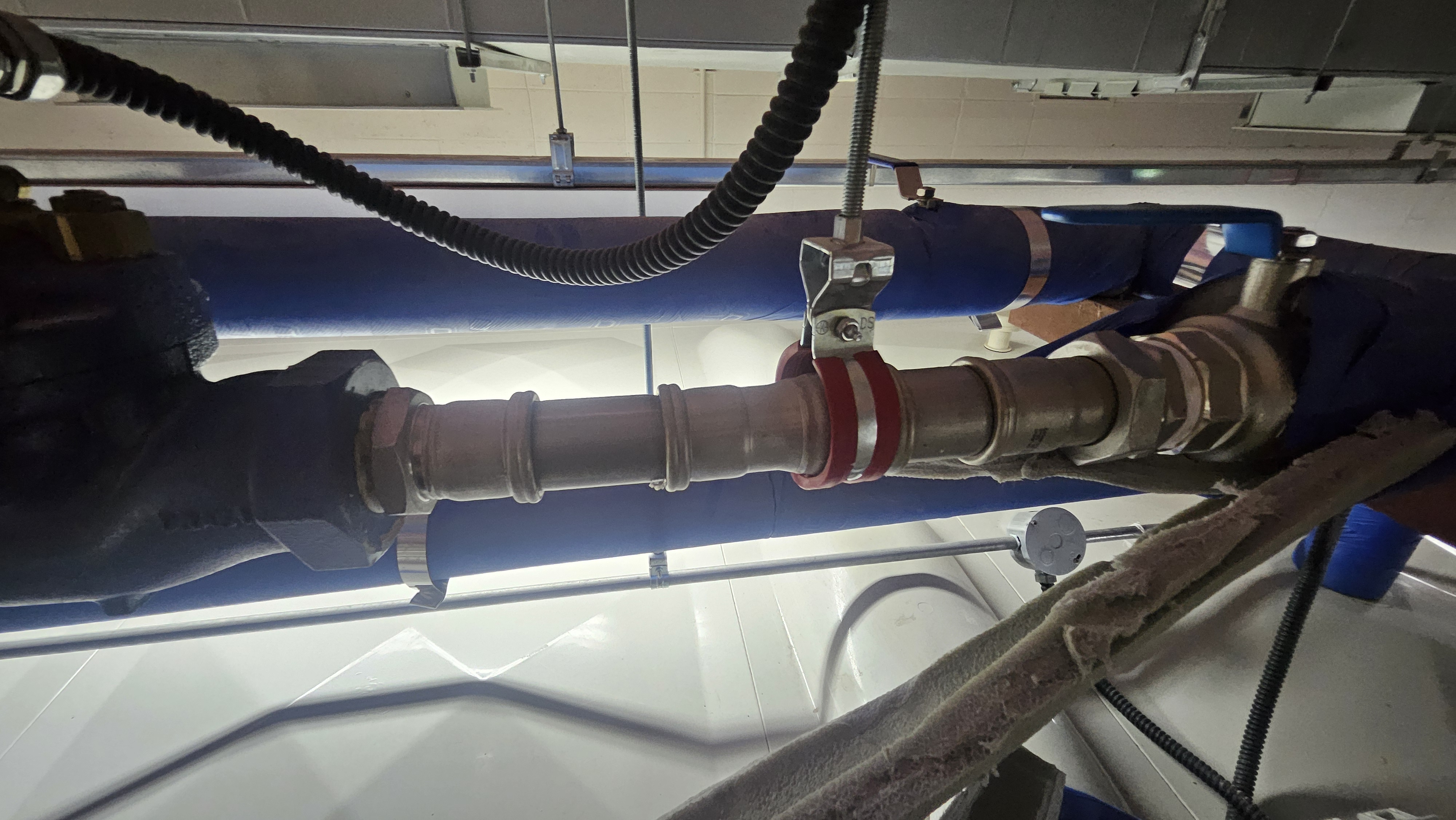

추후 문제시 교체를 위해 보온제를 벗껴보니 50A 배관에서 레듀샤를 사용해서 배관을 줄이고 40A 정수위밸브를 설치했네요

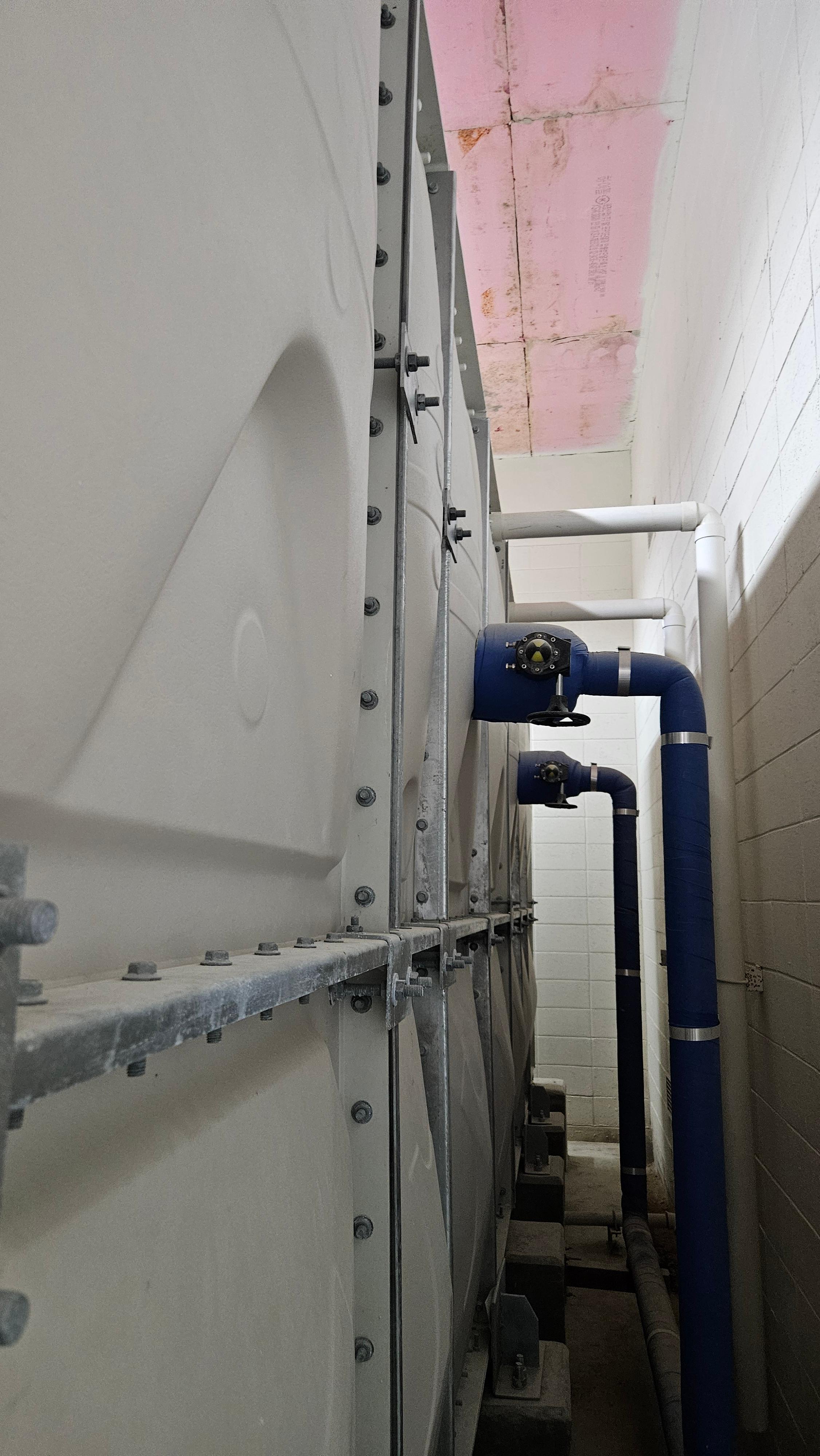

저수조 옆에 보니 급수배관이 높게 설치되어있어 정수위밸브가 제어하는 간격이 좋아야합니다

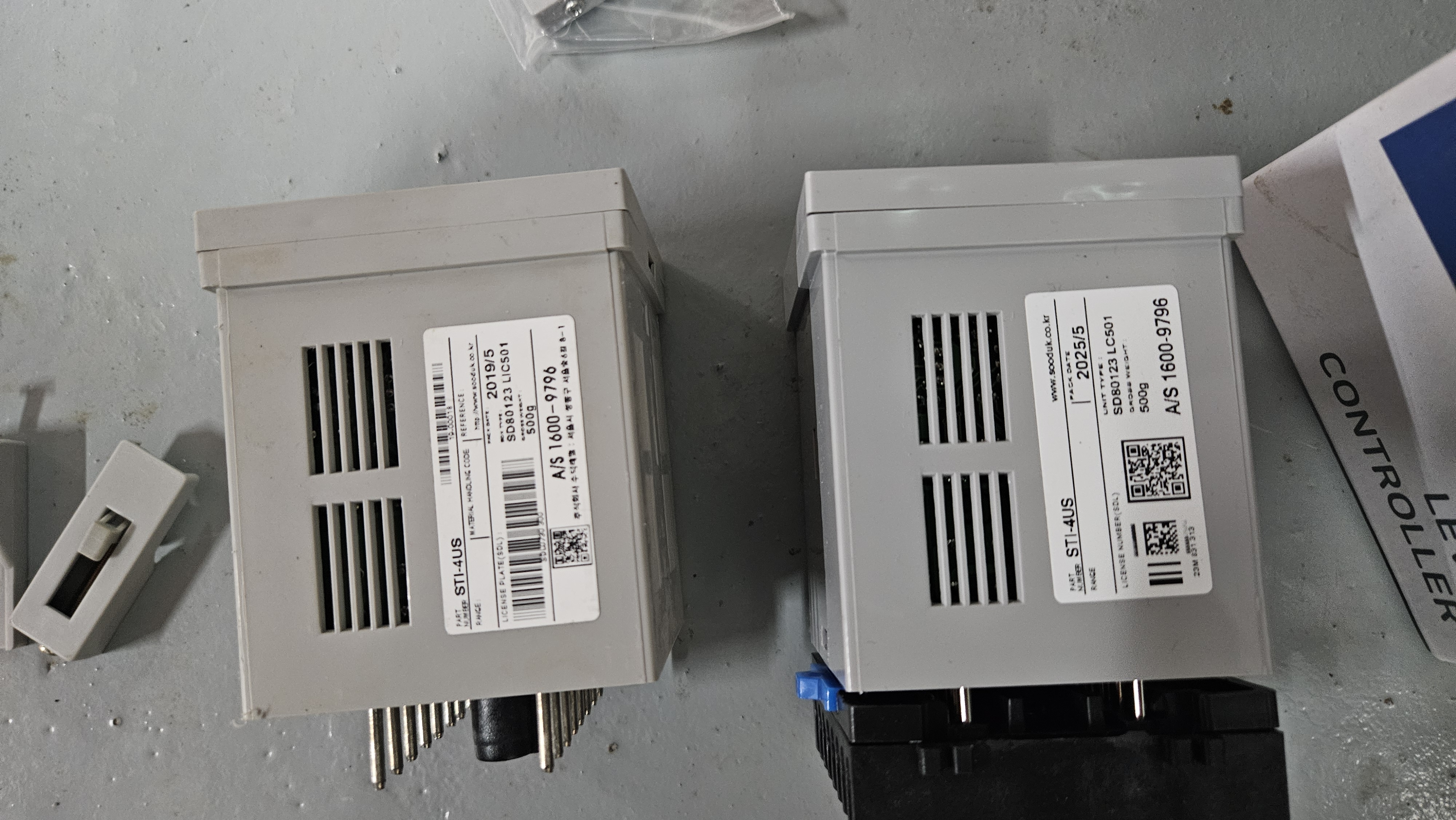

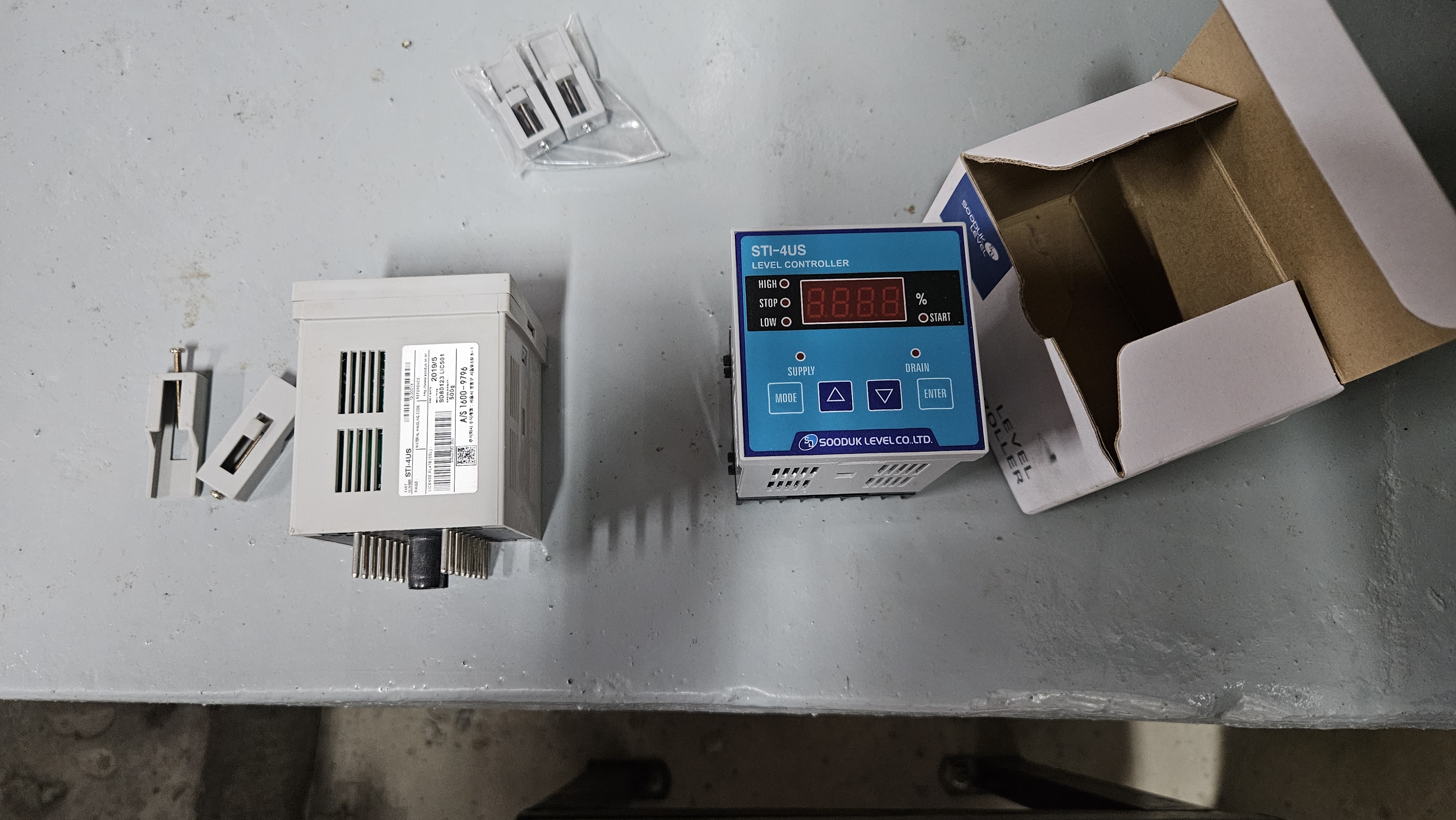

항상 차에 기본으로 준비해져있는 레벨콘트롤러로 STI-4US를 교체 하였습니다
레벨콘트롤러 문제는 아닌데 오래 사용했다고 교체를 원하셔서
6년전도 사용했네요 전자제품이다 보니

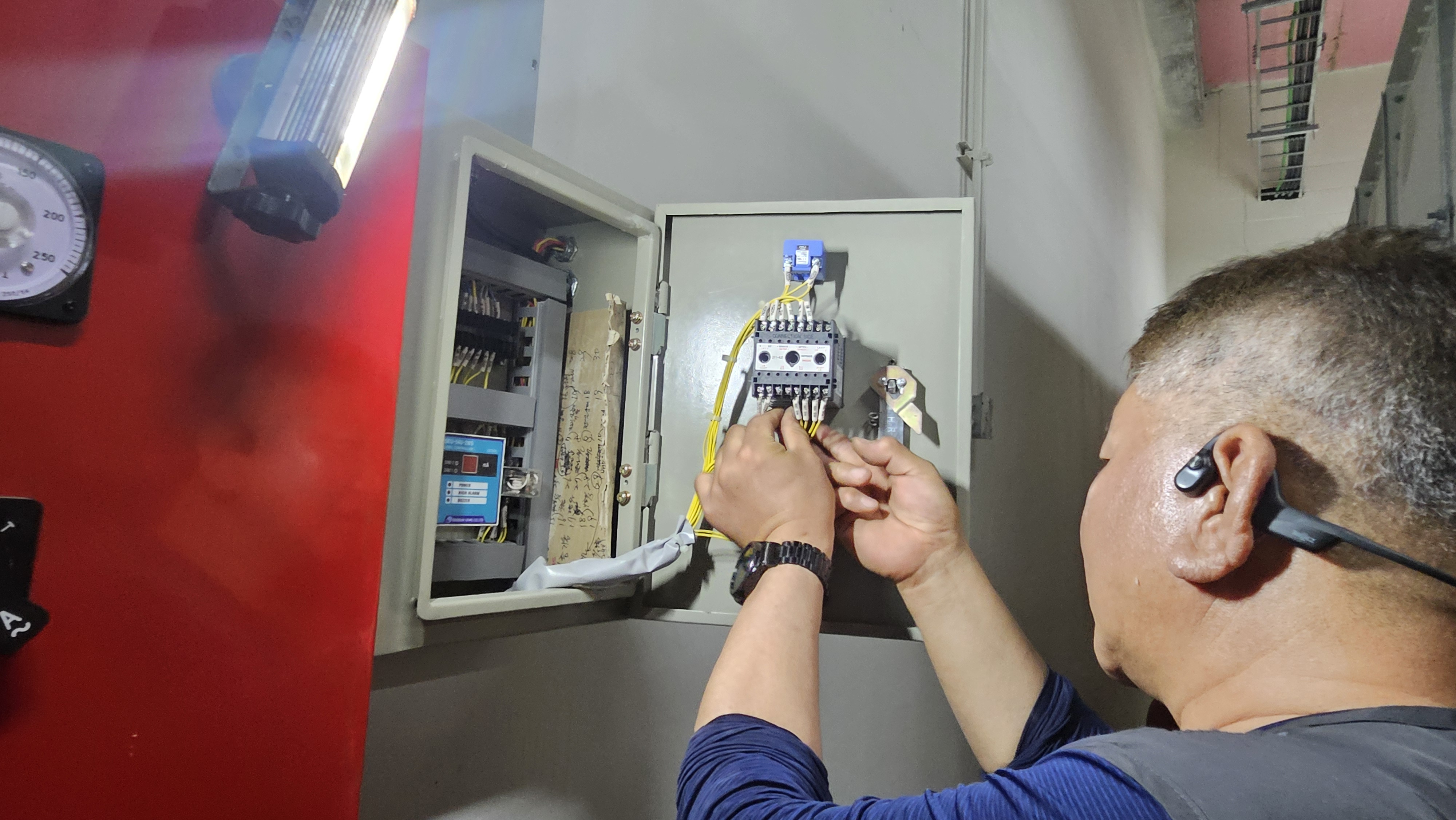

교체작업 진행
급수배관 높이를 측정합니다
저수조 레벨콘트롤러를 기어식레벨센서와 높이를 적용해서 설정값을 최적하 합니다
레벨콘트롤러에서 START신호를 줘서 정수위밸브가 열리게 하고 점검하는데 제대로 안닫히는것 같습니다
니들밸브 점검중

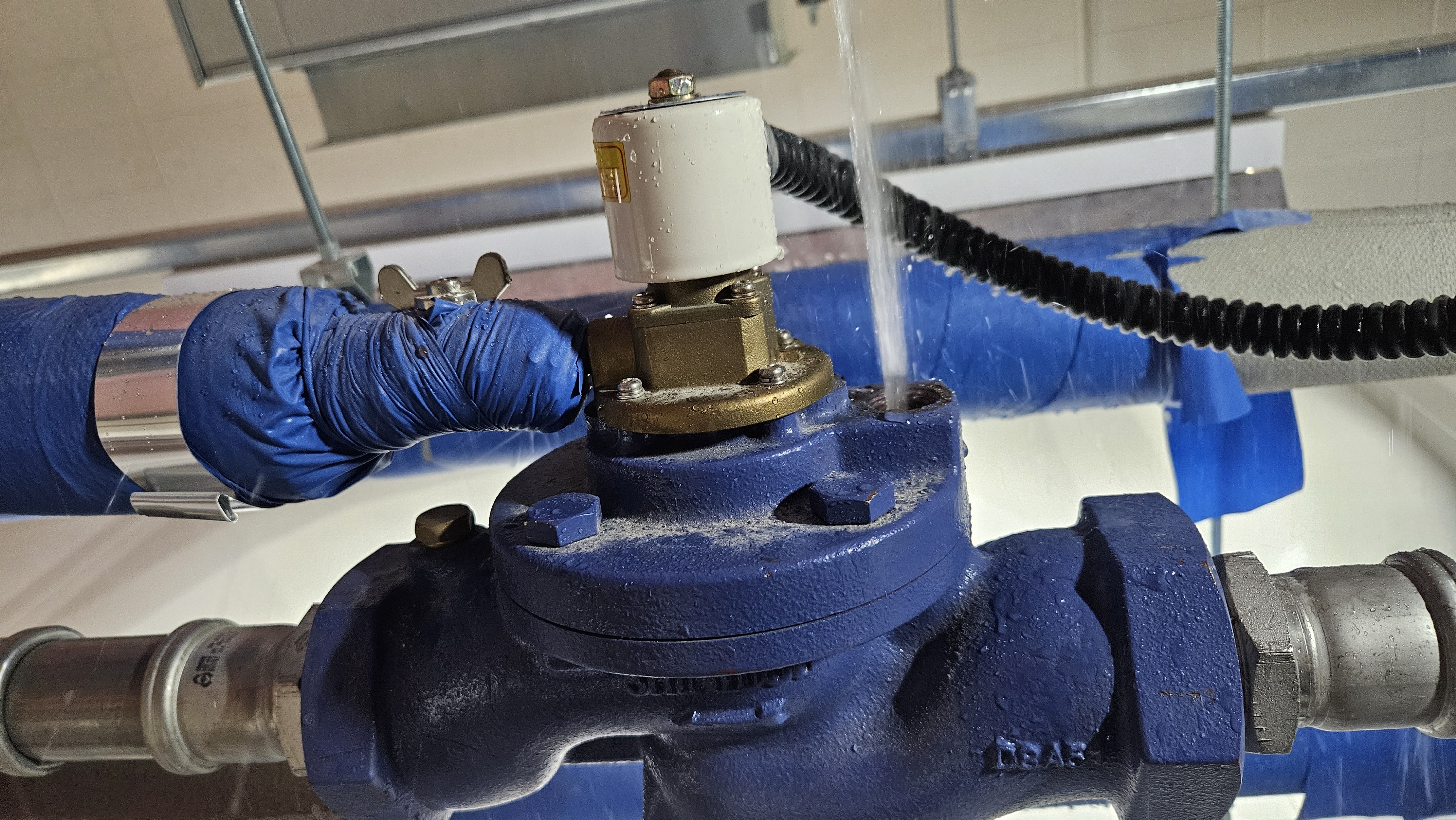

후래씽
솔레노이드밸브 후단 나비볼밸브를 닫아도
그래도 제대로 닫히지를 않습니다
이경우 니들밸브를 청소했는데도 안닫혔다면 솔레노이드밸브 이상
예비품으로 갖고있는 솔레노이드밸브를 교체하기로합니다
교체후 정상작동됨

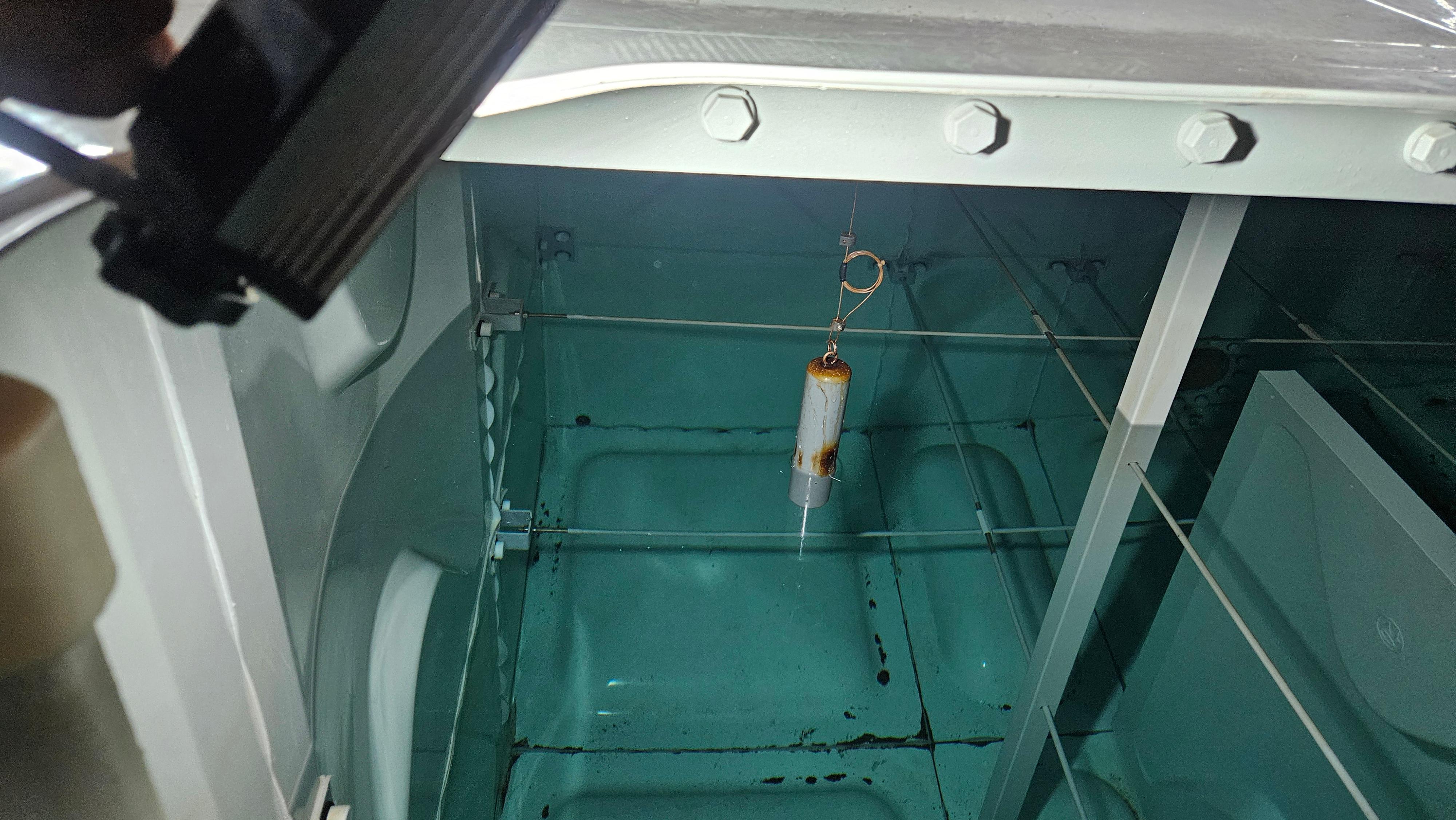

A탱크 B탱크 기어식레벨센서 점검

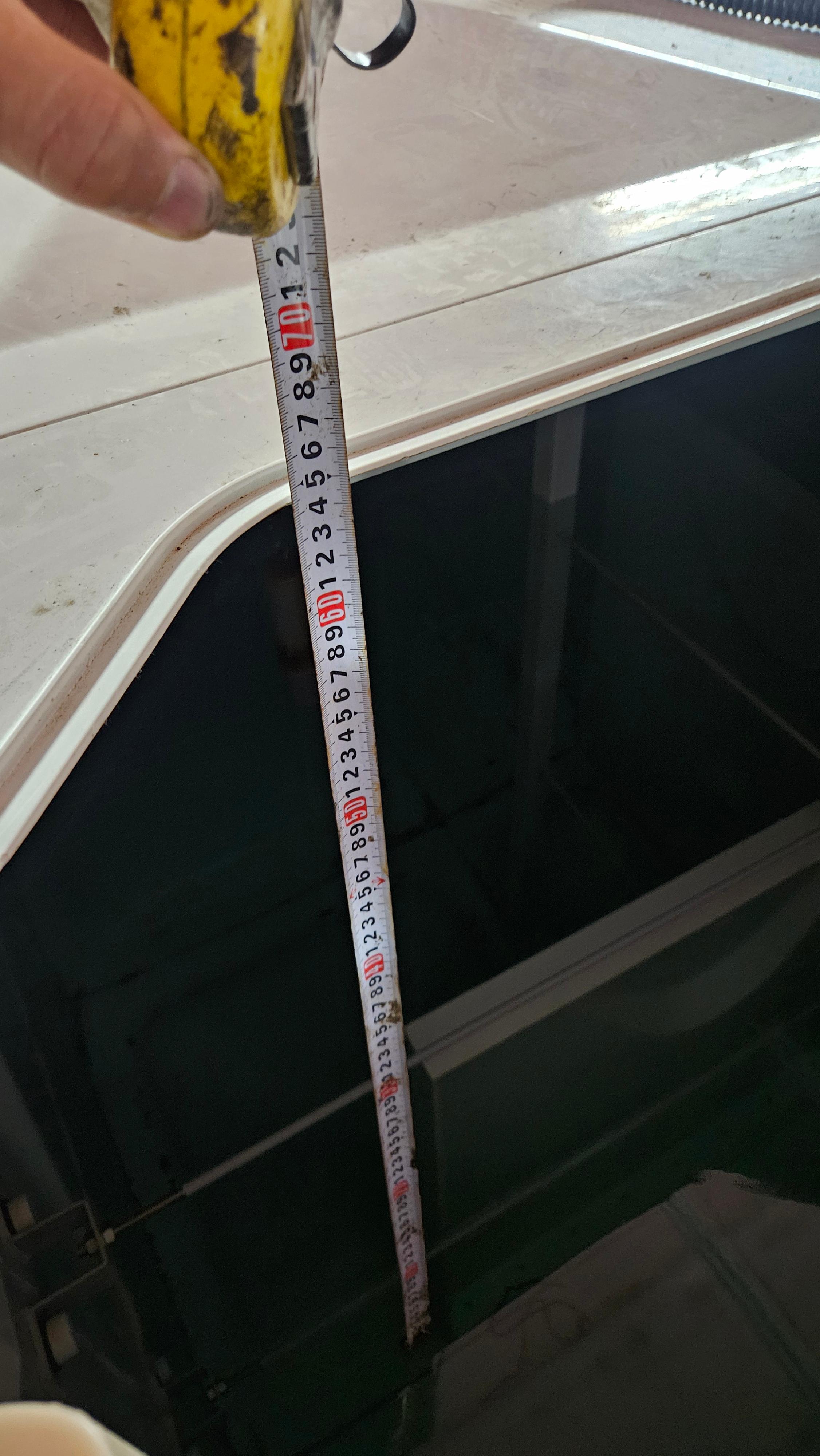

불감대 측정

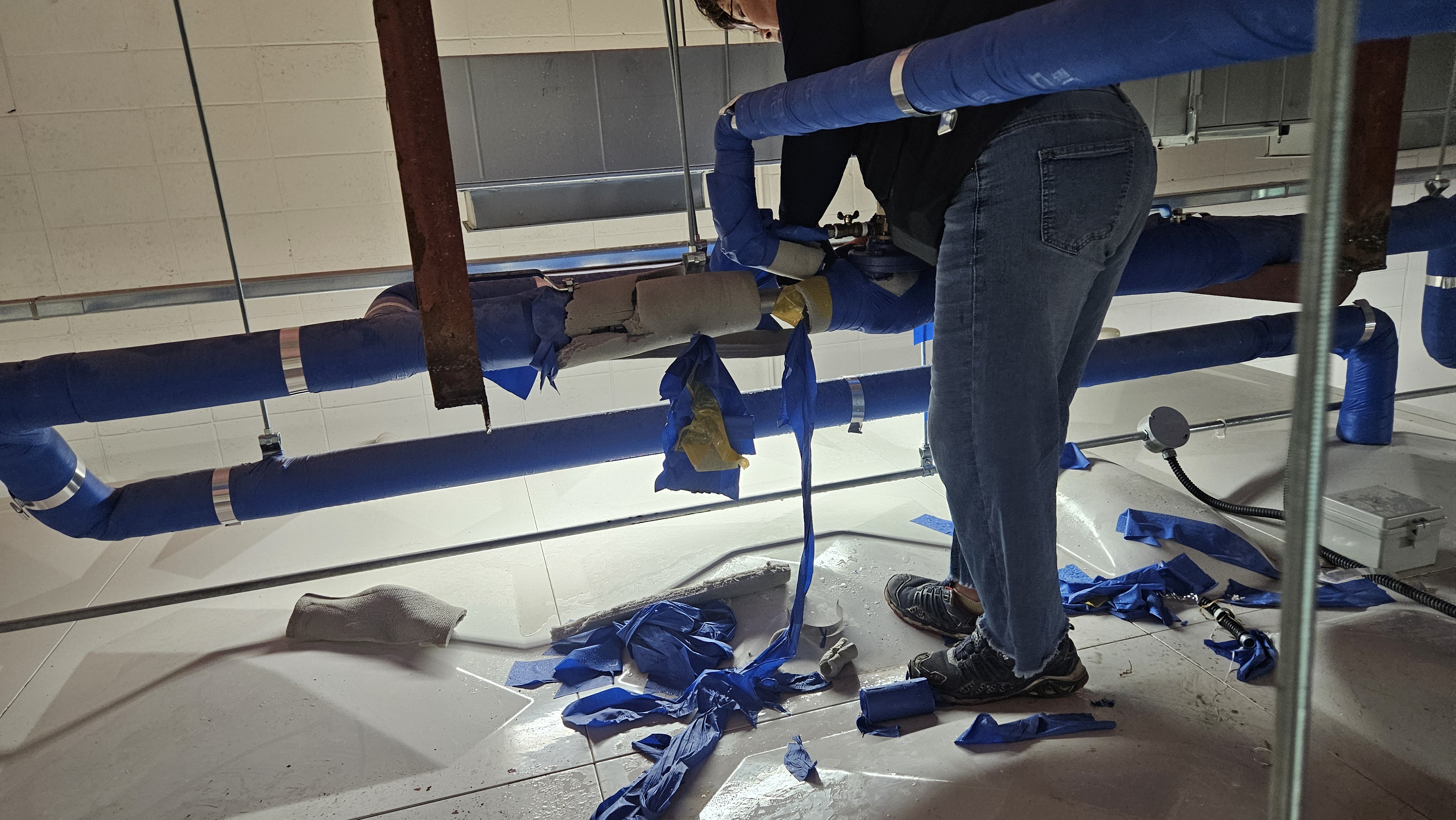

그동안 저희 마님께서는 수리된 정수위밸브 배관을 보온하고있습니다
기어식레벨센서 조정중
기어식레벨센서가 제대로 설치되어있는지 확인중
주볼탑 전에서 정지해야하고 또 하이알람이 울려야 정상입니다
둘중에 하나만 교체 한것 같습니다
이상한쪽을 현장에서 제조정하고 제원을 적어놓았습니다
저수조에 물이 시원하게 들어옵니다
정수위밸브 전원을 차단하자 5초후 정확히 닫힙니다
정수위밸브가 주배관 볼탑이 닫히기 정지해야합니다

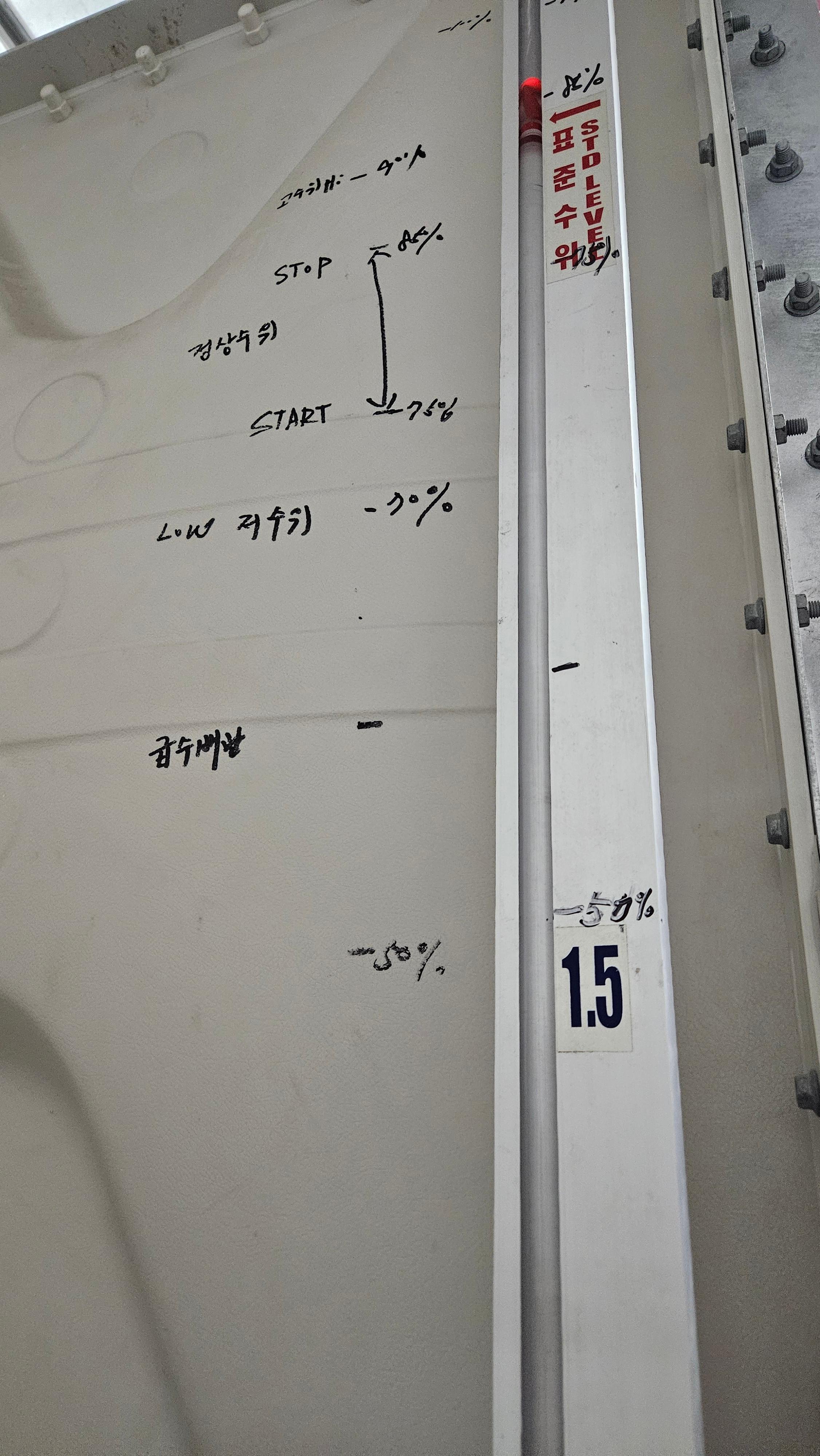

저수조 수면계옆에 누구나알수있게 수위 정수위밸브 작동범위등을 매직으로 표시놓았습니다

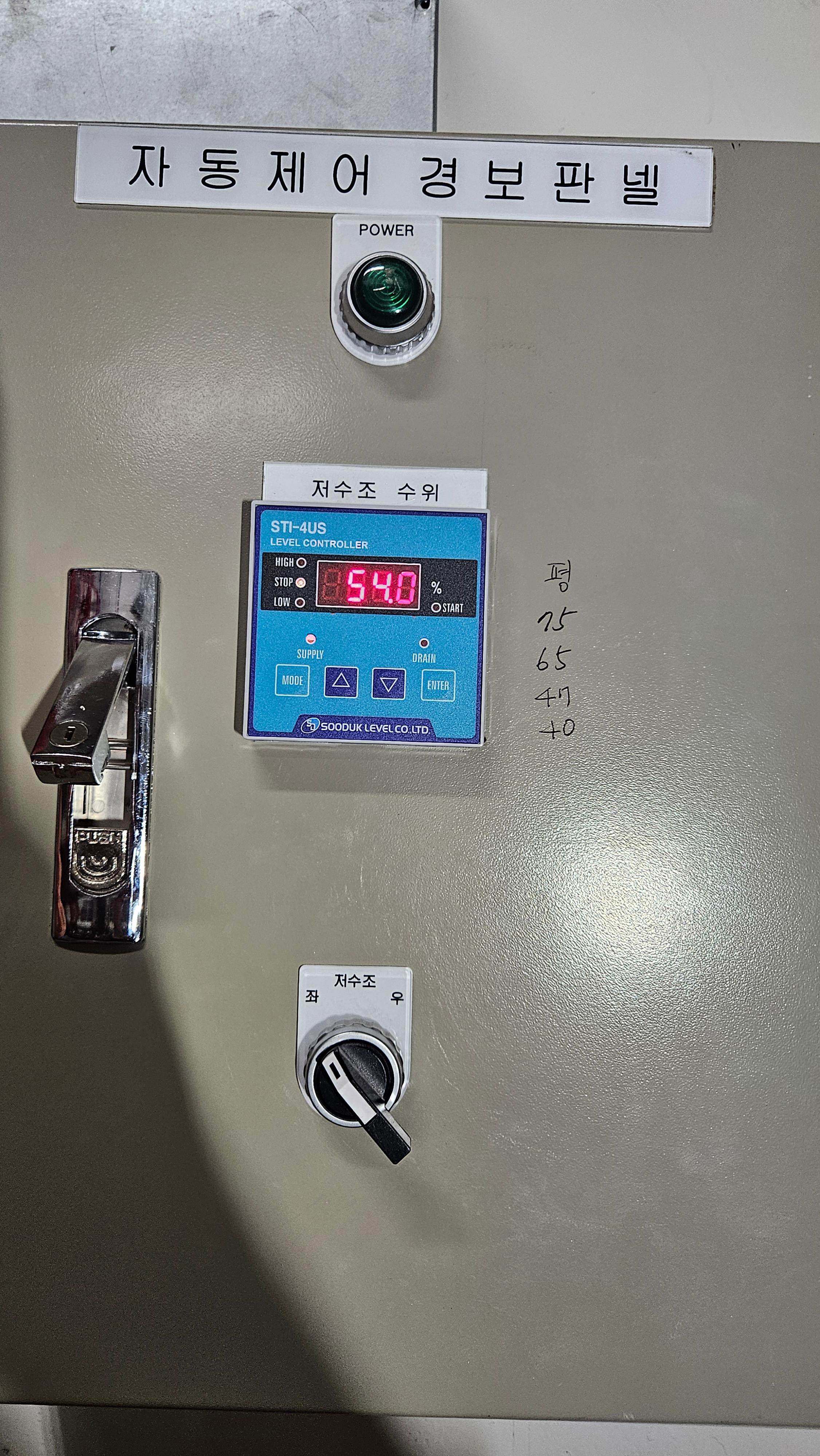

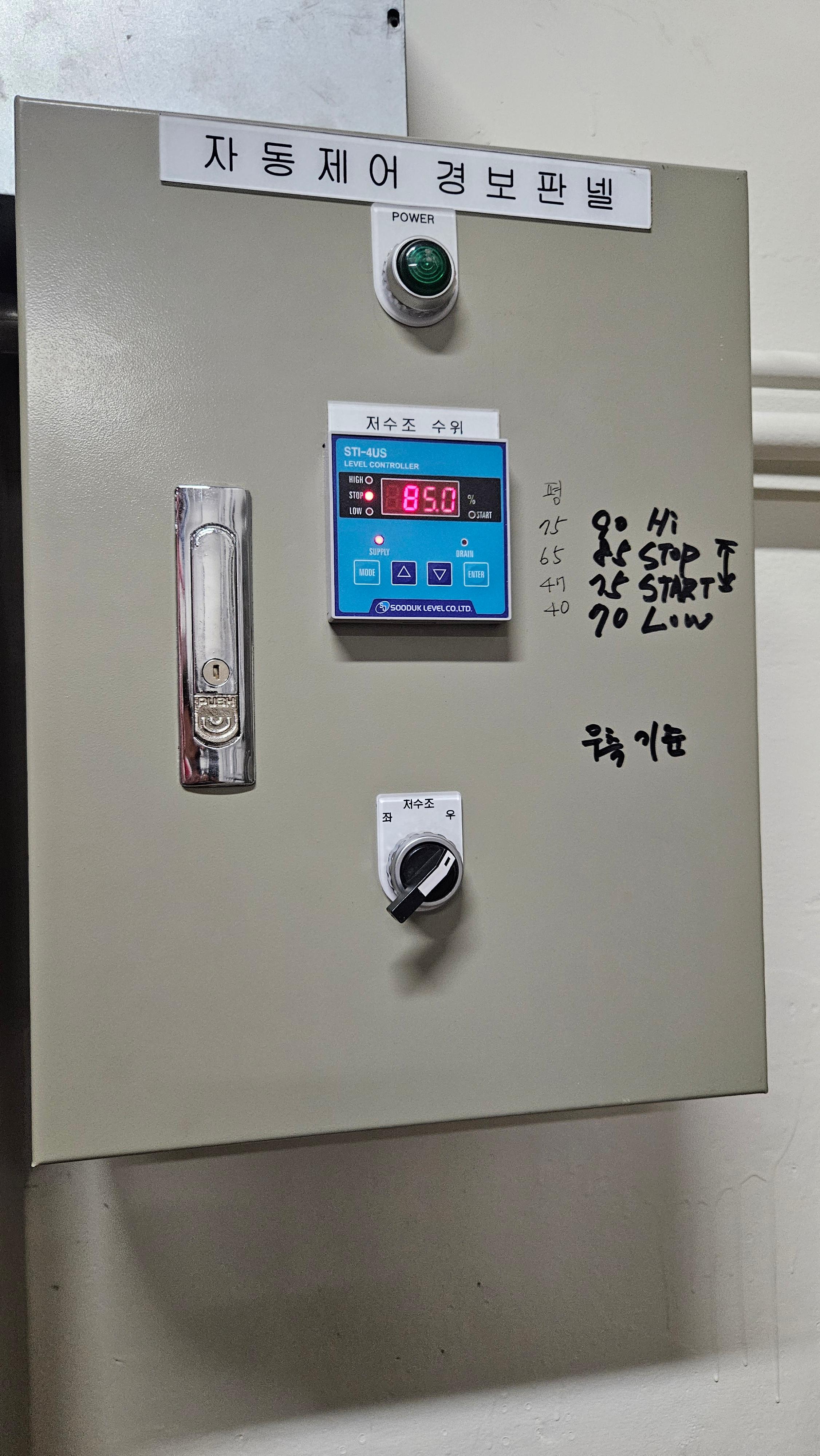

자동제어 경보판넬에서 STI-4US 레벨콘트롤러의 설정값을 최적화 시켜 설정후 설정값을 적어놓습니다
좌우 탱크 편차가 기어식레벨센서 수정후 1%정도로 나고 있습니다
각종밸브 각종센서 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
