경기도 화성시 동탄신도시에 있는 모 빌딩입니다
빌딩내에 극장도 있고 다중시설이다 보니
무엇보다도 소방에 상당히 적극적인 관리가 필요합니다
이력을 보니 2023년 8월 저수조 기어식레벨센서와 레벨콘트롤러를 현장에서 제작후 교체 해주었던 곳입니다
관리과장님께서 이번엔 옥상고가수조에 평상시하고 물이 똑같이 있는데 계속 고수위알람이 울린다고합니다
먼저 보내온사진입니다
시수 급수는 부스터방식인데 다중시설있다보니 옥상 고가수조를 소방수조로 사용하고 있다고 합니다
먼저 보내온사진입니다

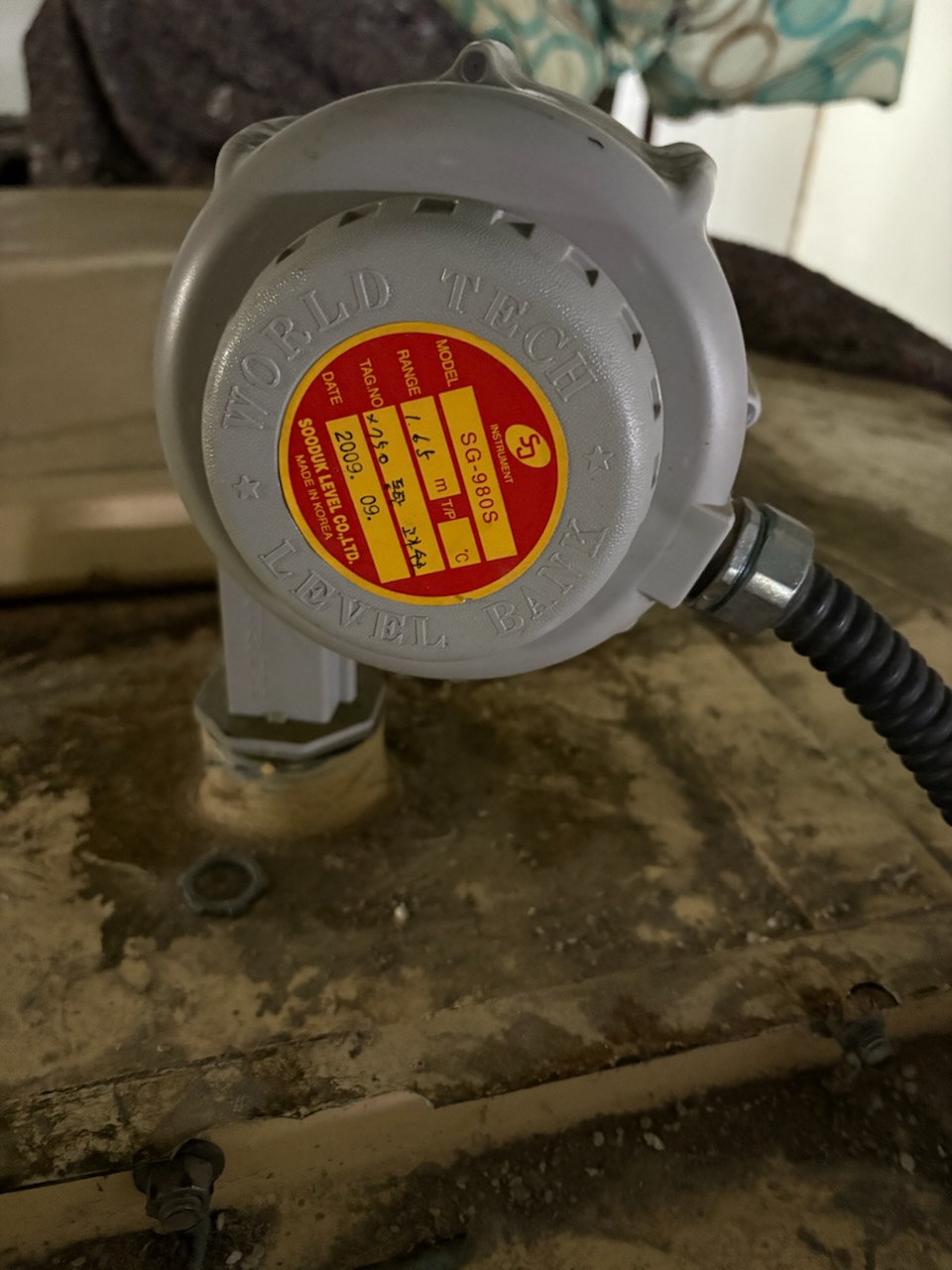

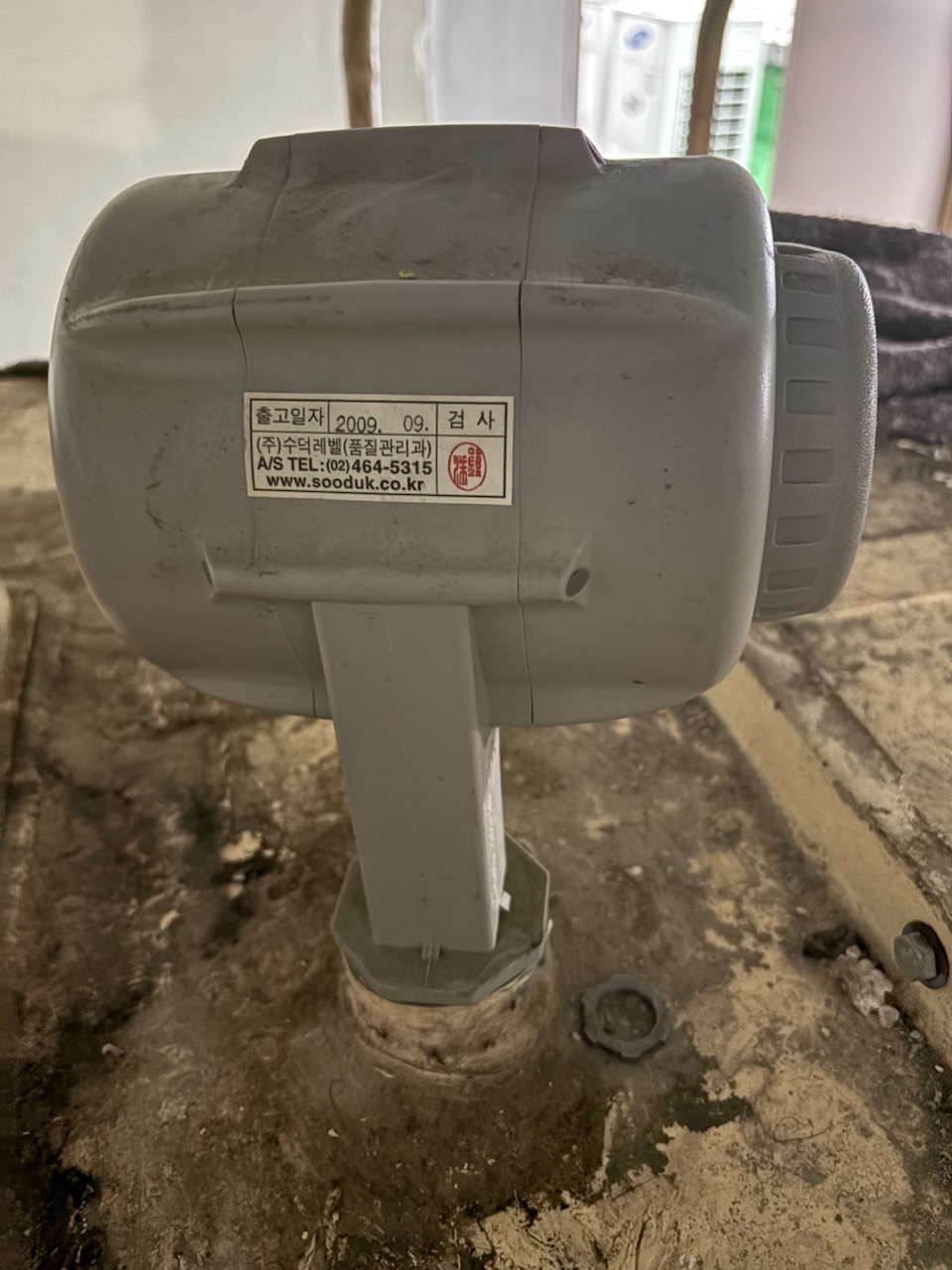

SG-980S 수덕레벨 기어식레벨센서로
일반적으로 많이 사용하는 센서입니다
전체적인 길이가 1650D으로 제작되어있는데 불감대가 750으로 상당히 길게 되어있네요

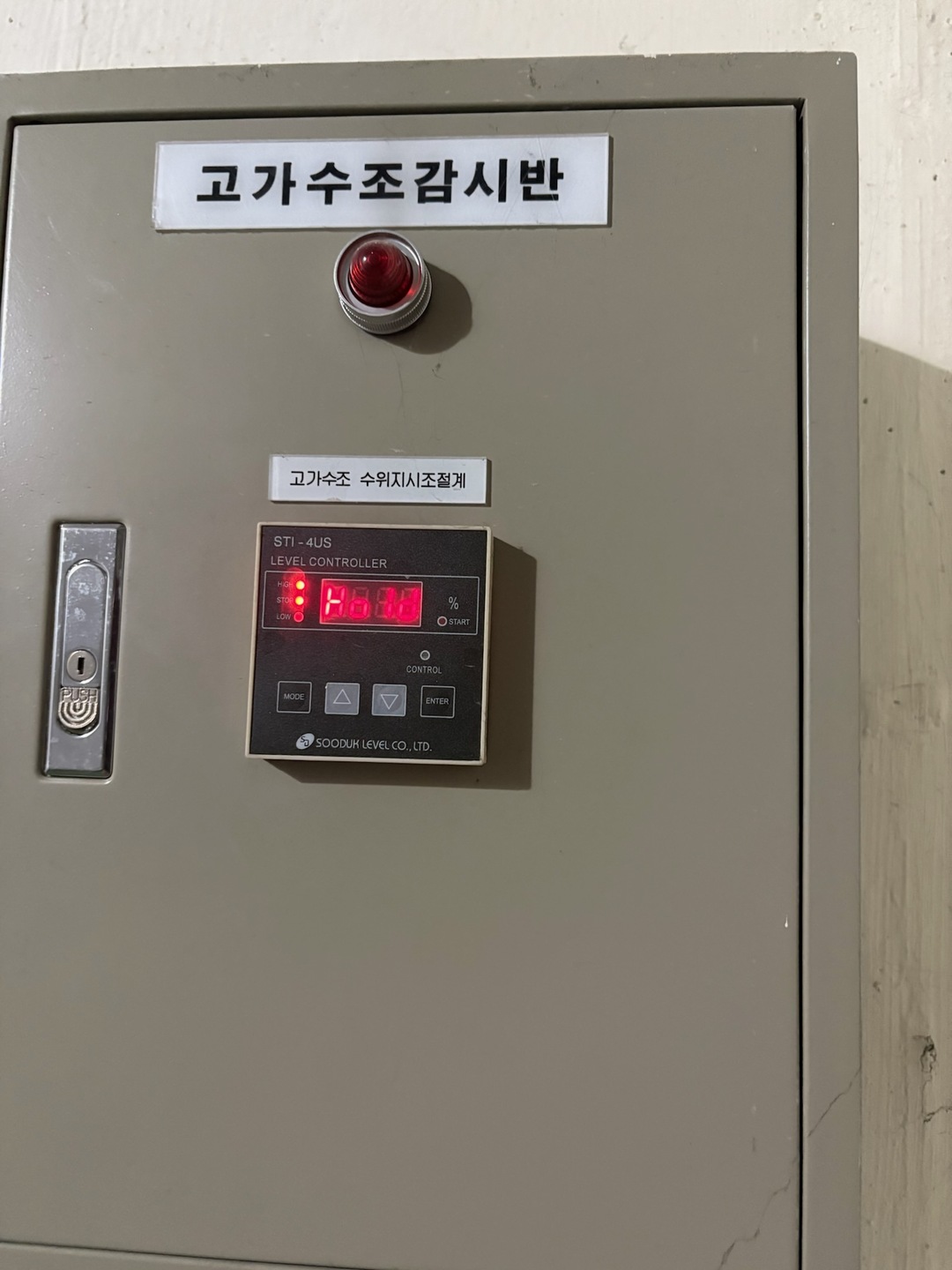

고가수조 감시반으로 레벨콘트롤인 STI-4US에서 Hold가 표시되네요
이경우 센서선이 단락되었던지 아니면 센서 또는 컨트롤러 이상으로 20mA 값보다 상당히 높게 입력이 되고있는경우입니다
위 사진을 바탕으로 견적을 내고
직접 교체작업을 원하셔서 공임포함 견적으로 방분했습니다
고가수조를 소방수조로 사용하기때문에 평상시 수위변동이 없습니다
고가수조내에 볼탑으로 평상시 항상 똑같은 수위를 나타냄니다
하지만 레벨콘트롤러에서 Hold가 표시되고 고가수조 고수위알람이 발생할수밖에 없습니다

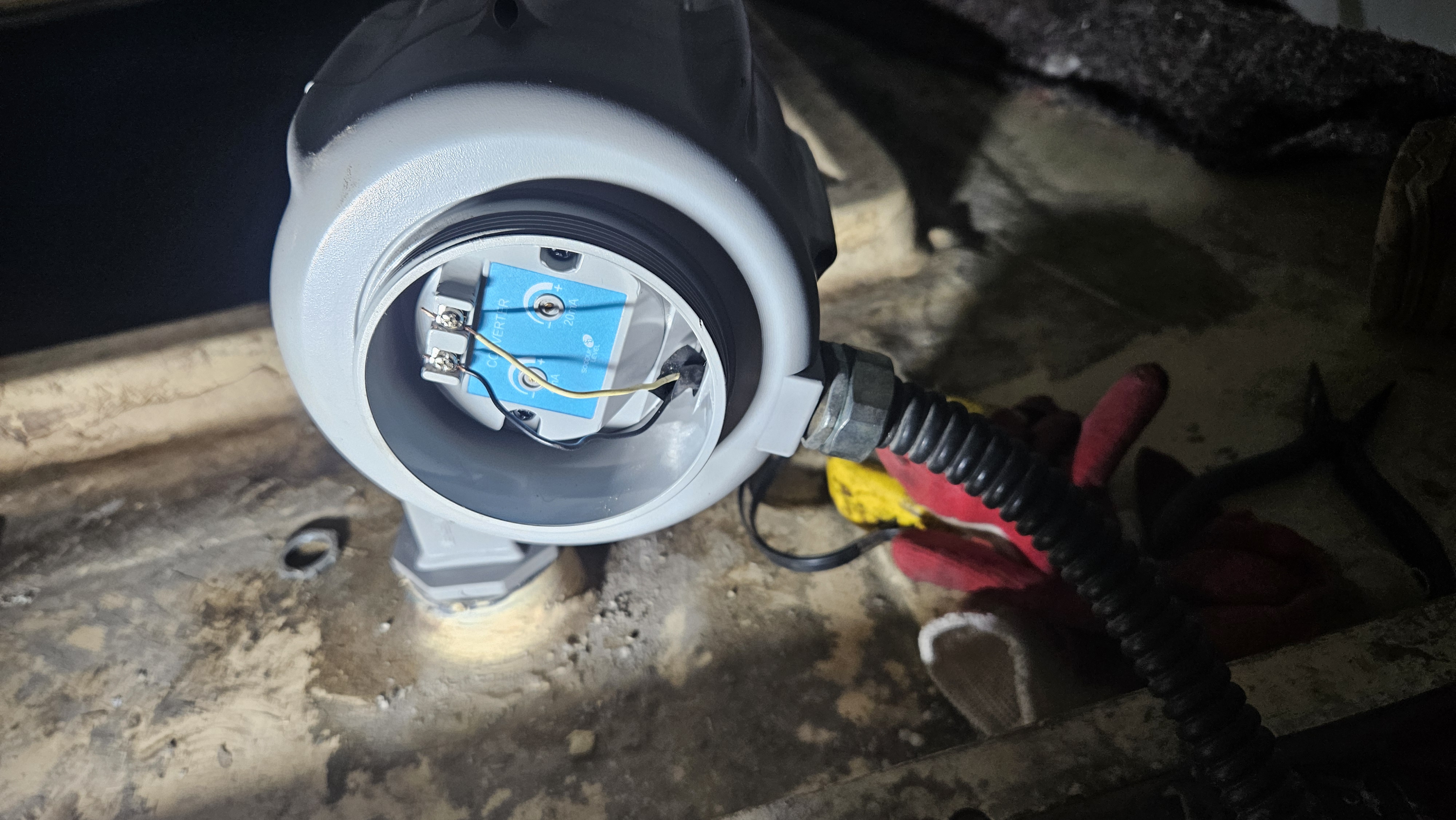

기어식레벨센서를 살펴봅니다
오랜 사용으로 와이어도 풀어져있고 무엇보다도
불감대높이가 안맞는것 같습니다
저수조 상부 홀도도 파손되어 복구한 흔적이 있습니다
기존 제작해온 기어식레벨센서 SG-980S 와 총길이는 같지만 불감대 길이가 틀려 현장에서 수정합니다
불감대를 750에서 250으로 수정을 현장에서 하고 영점조정을 다시합니다
불감대란 이렇게 오버플로우관 바로 아래에 100% 설정하는 감지를 안하는 길이입니다
만약 불감대 설정이 잘못된다면 오버플로관으로 물이 넘쳐도 레벨센서는 100%를 나타내지 못하고
반대로 불감대를 너무 길게한다면
저수조 높이에따를 수위가 레벨콘트롤러 수위와 오차가 발생할수있습니다

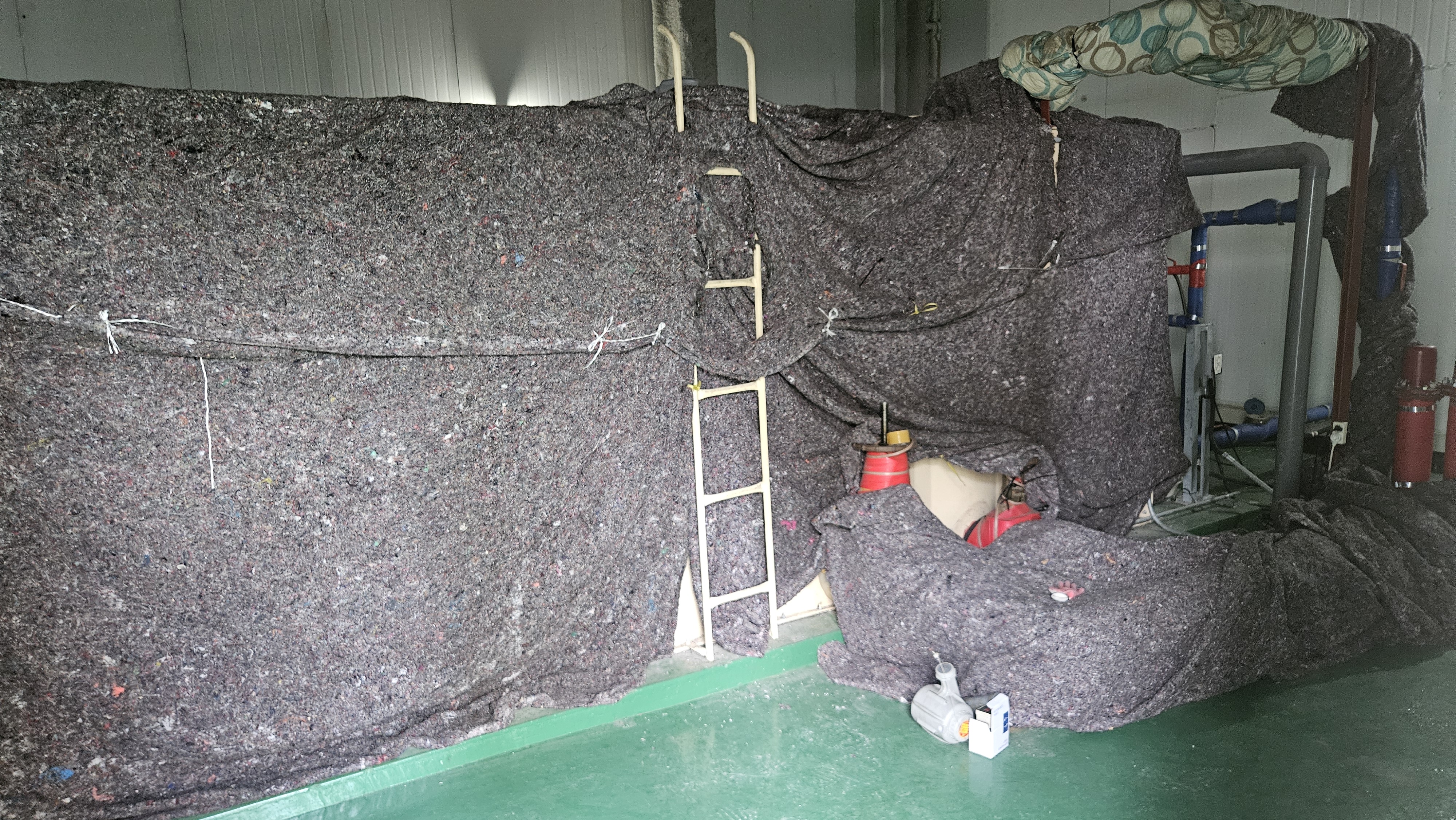

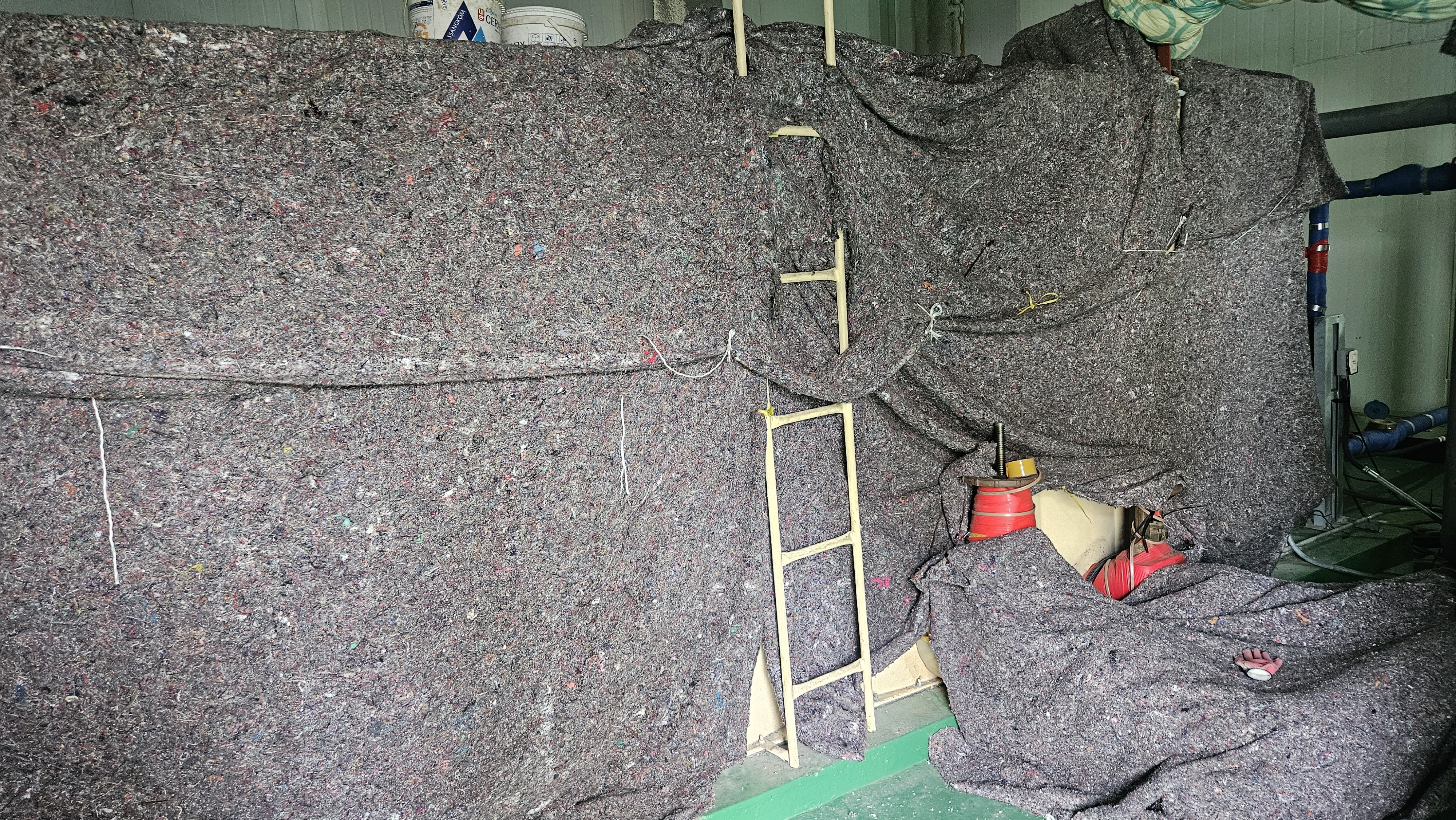

전체적인 고가소방수조모습

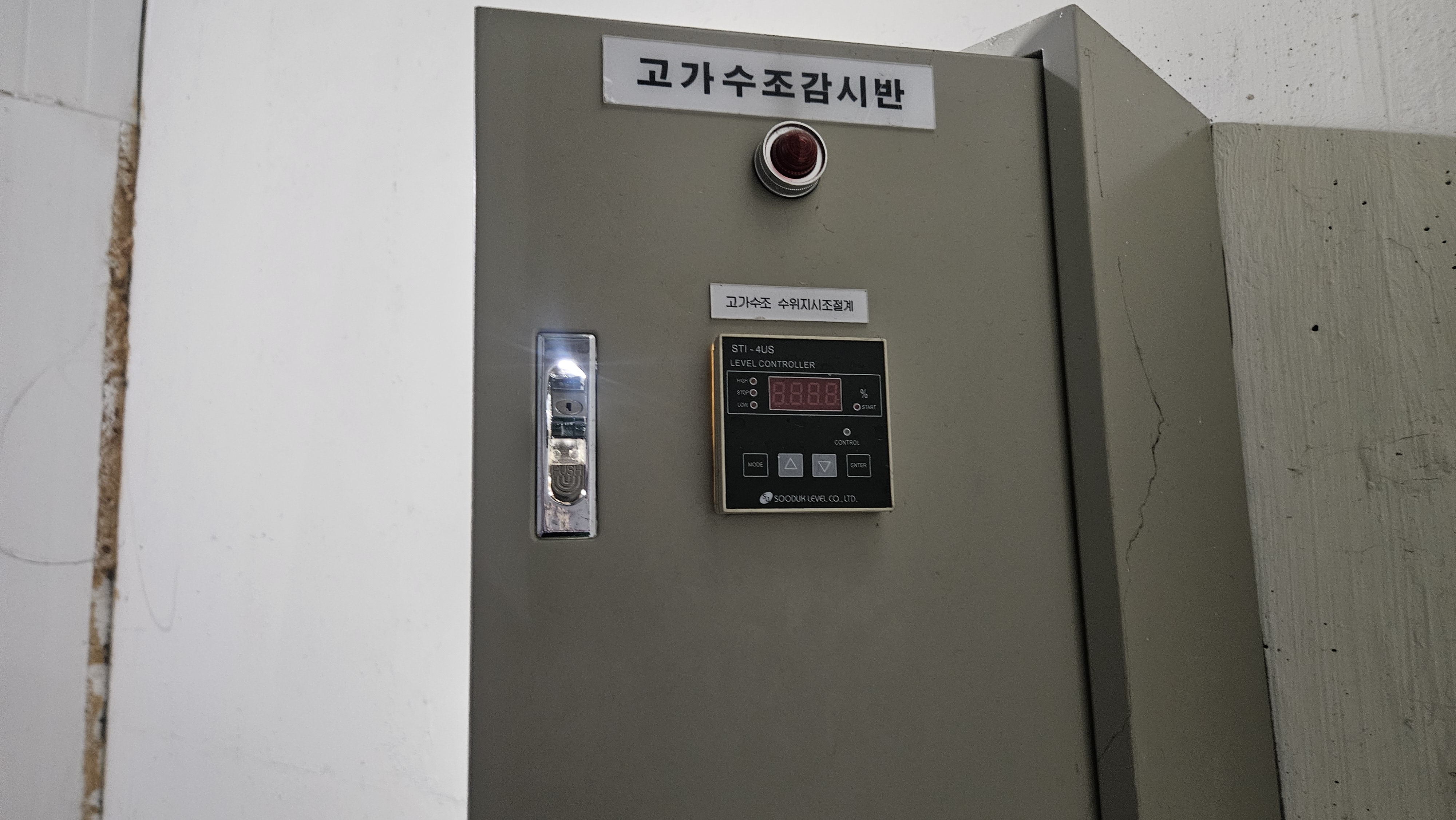

고가수조 감시반 수덕레벨 레벨콘트롤러 STI-4US

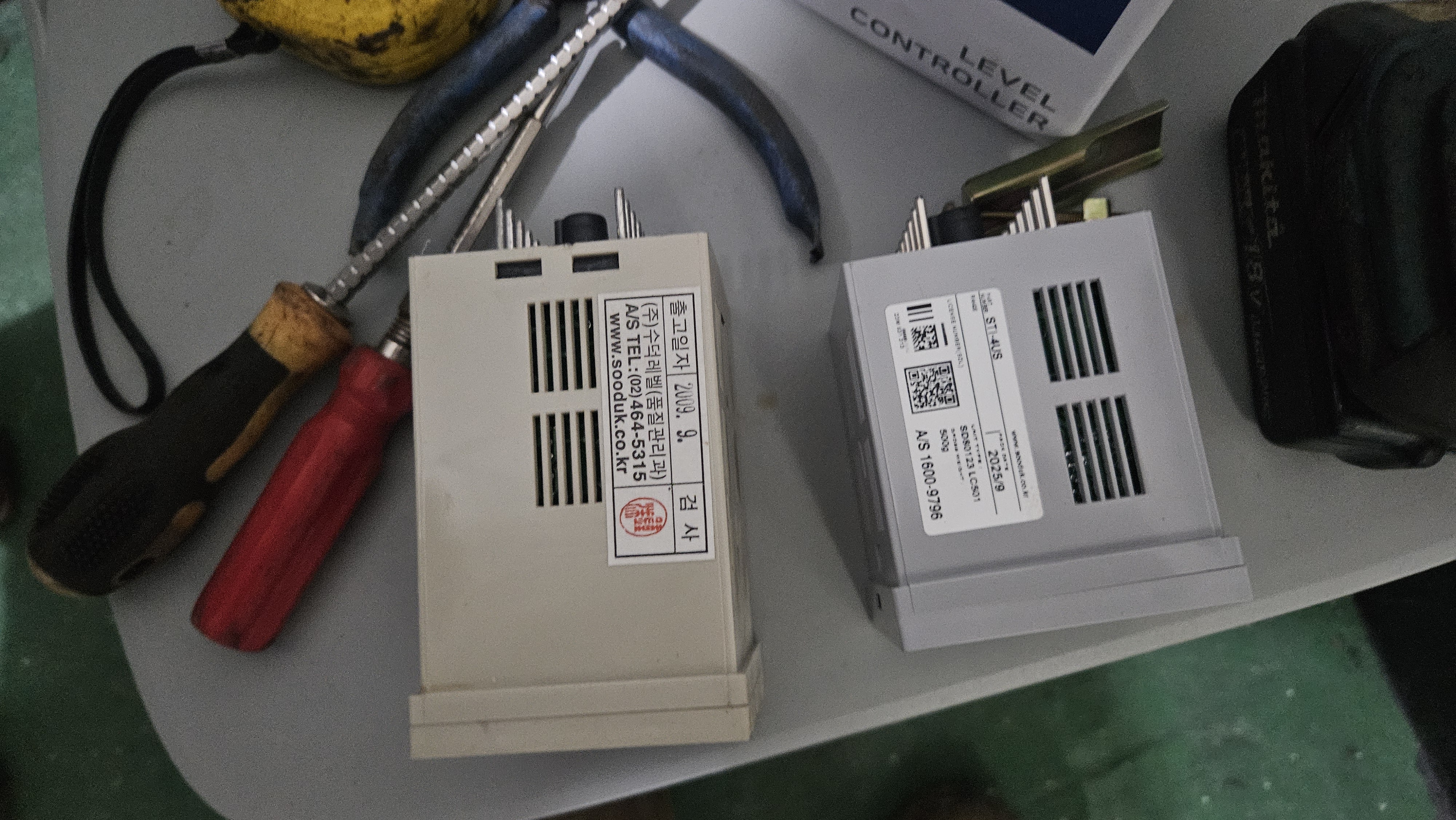

STI-4US교체중
수덕기어식레벨센서 SG-980S

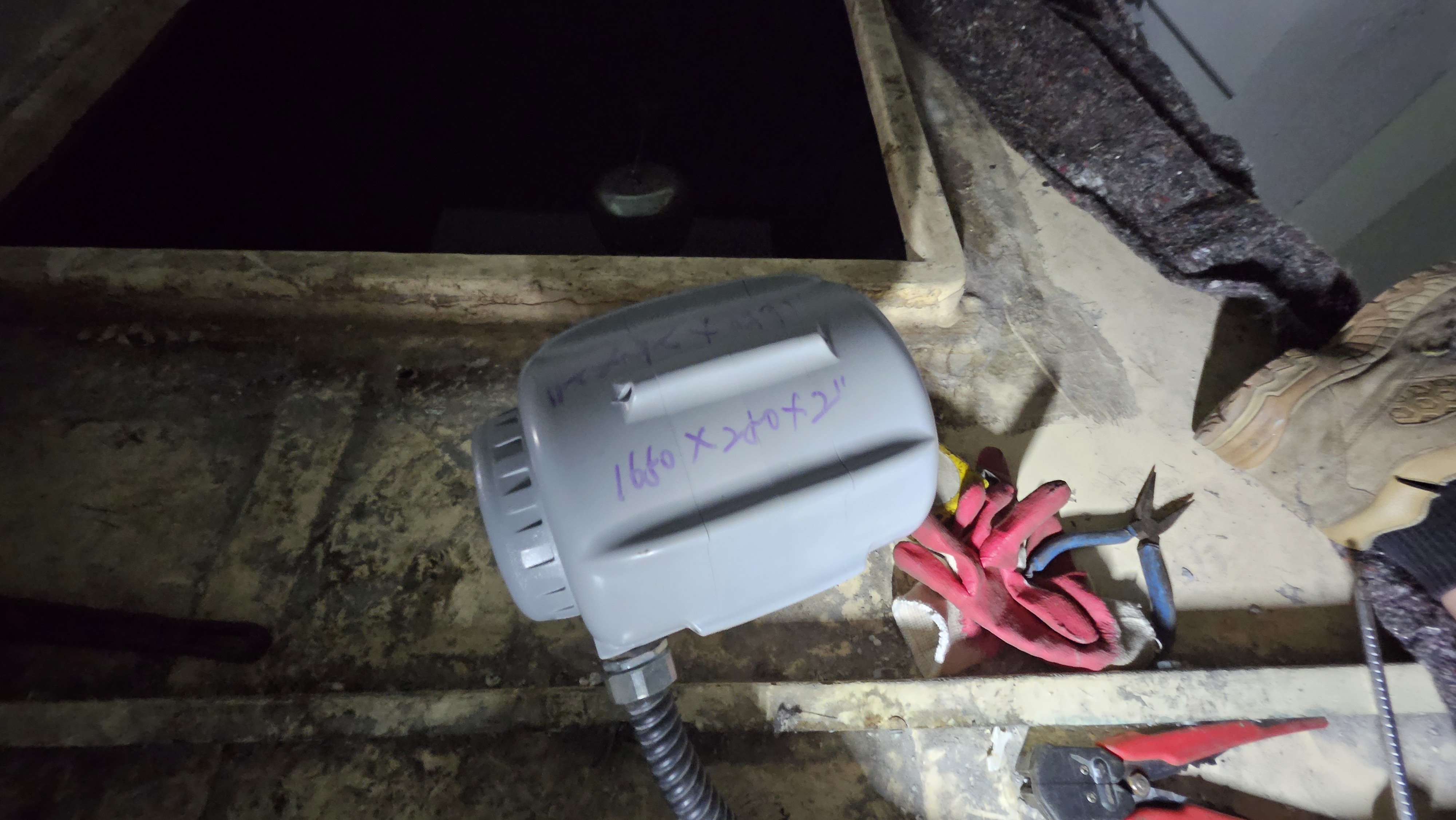

수정하여 정확한 기어식레벨센서의재원을 표시해놓습니다

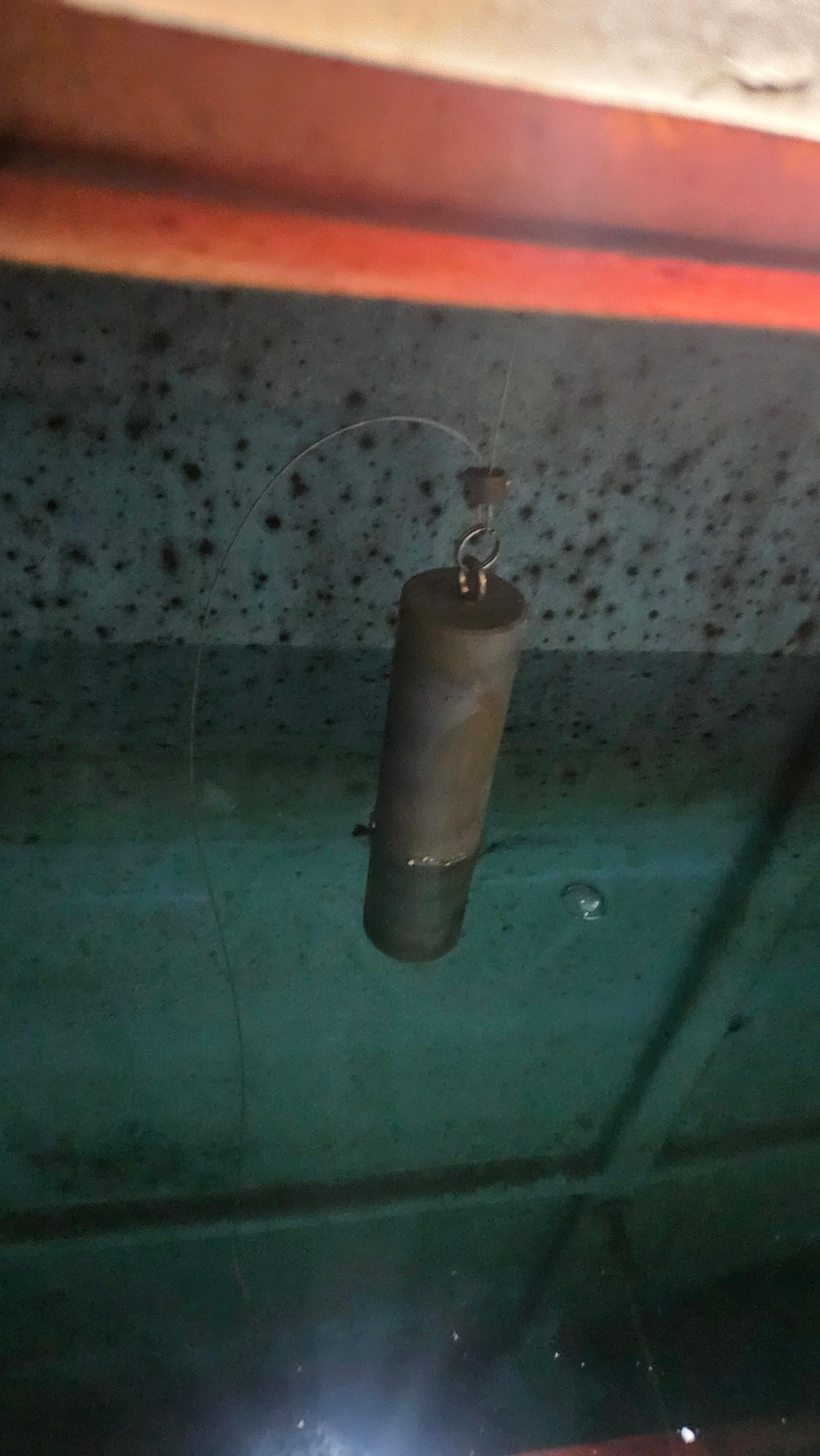

고가수조 내부에서 오버플로우관 높이 확인

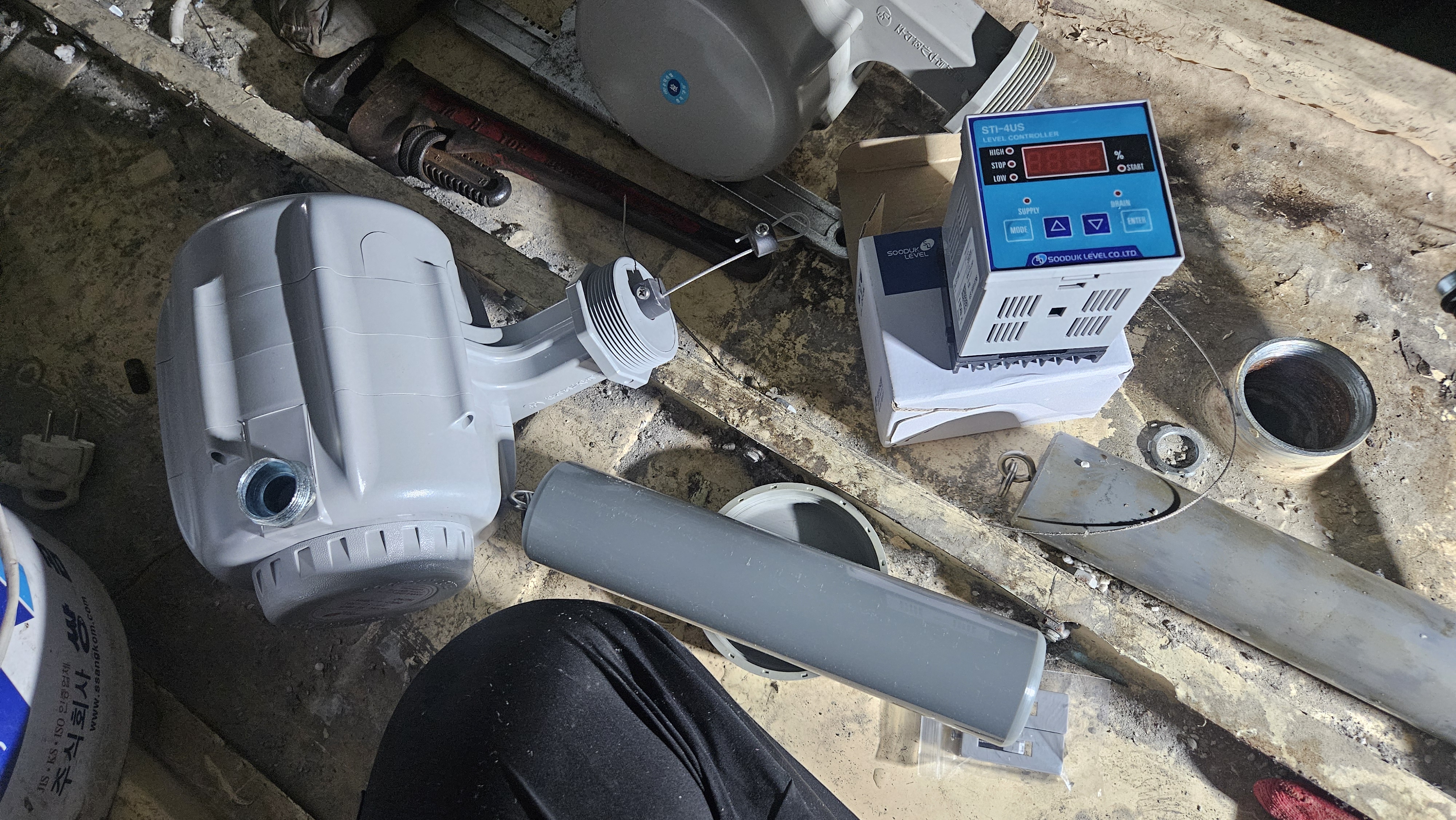

교체품 SG-980S STI-4US

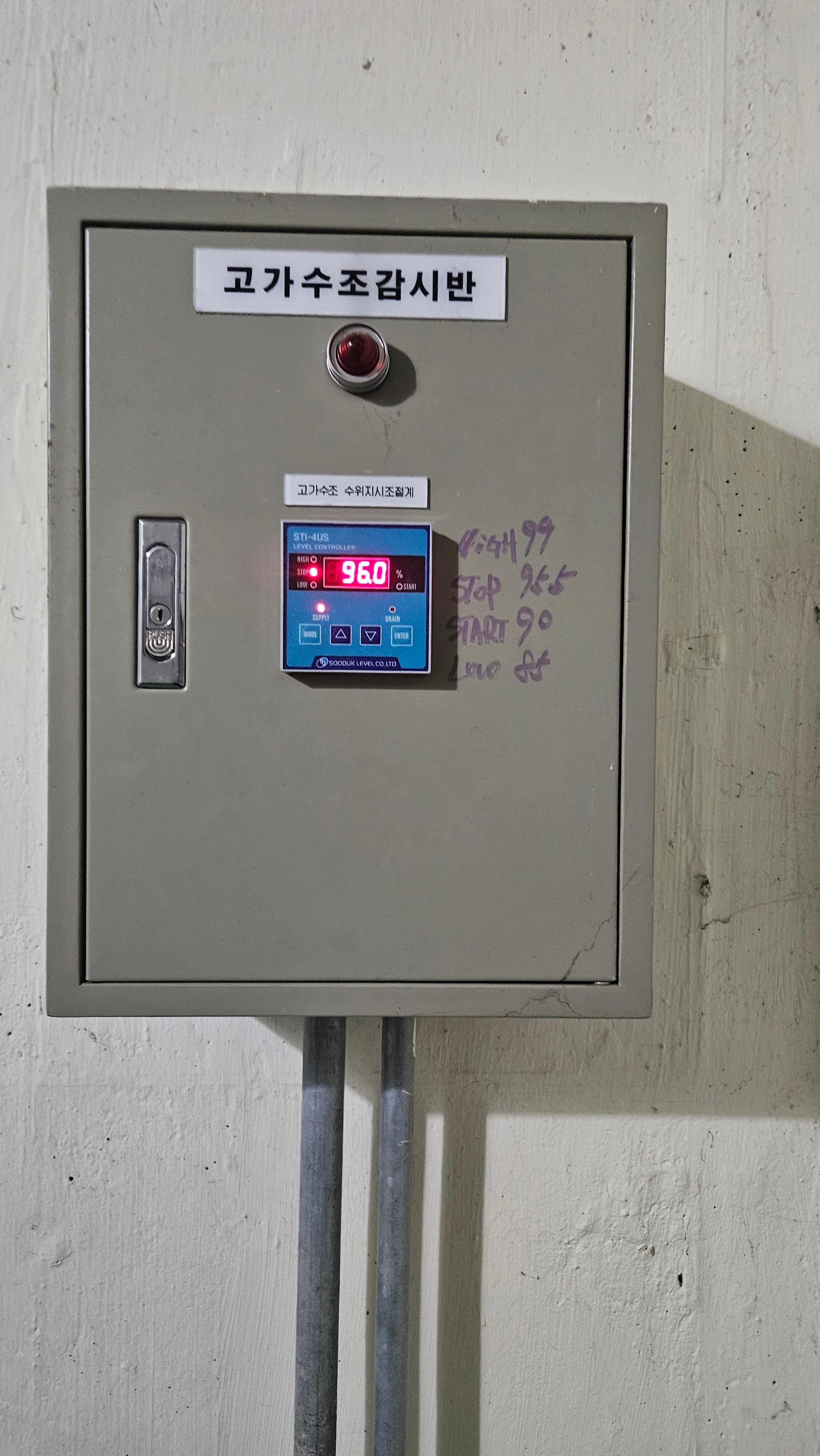

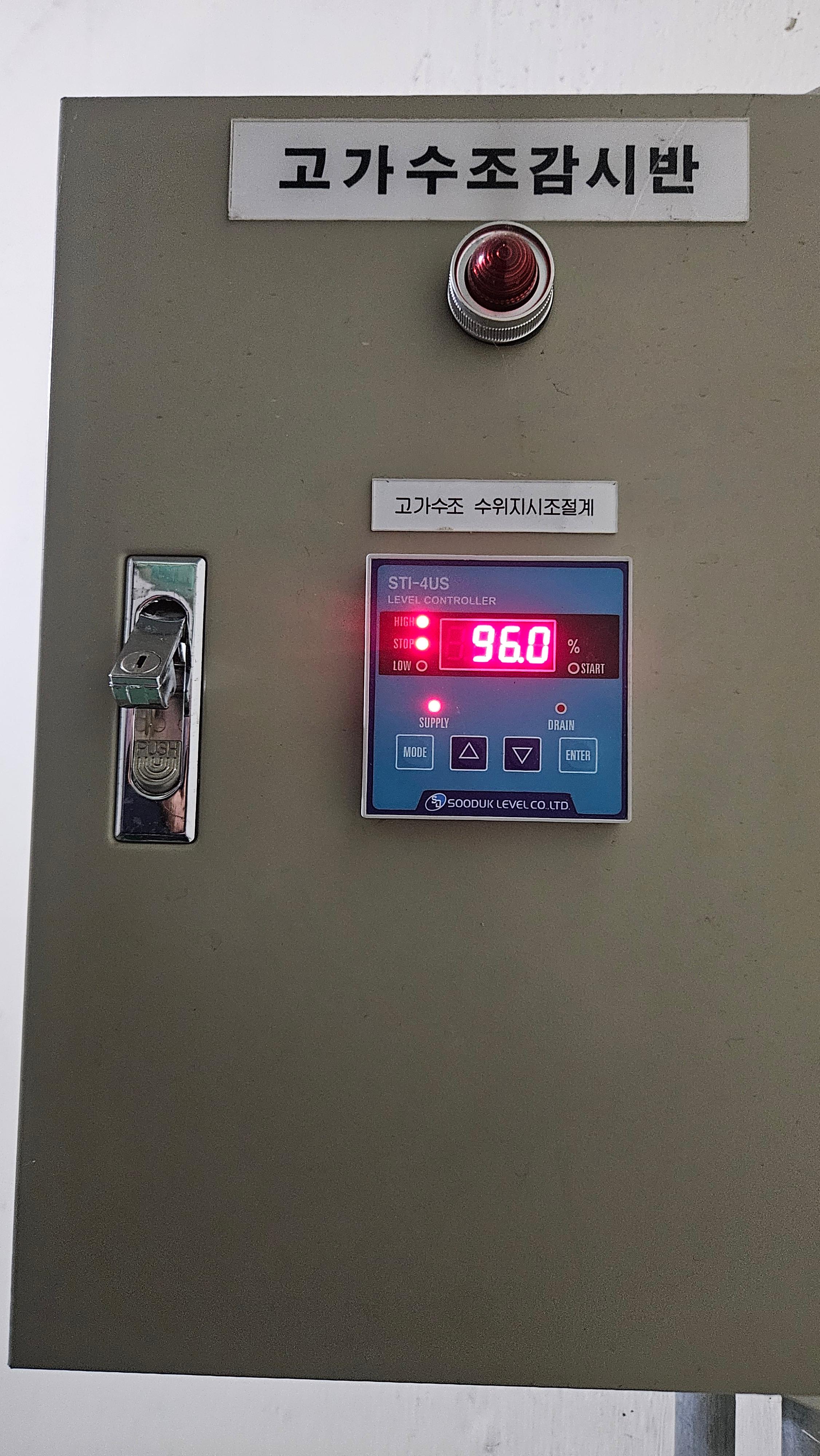

예전하고 같은수위 이며 Hold가 아닌 96%를 가르키고 있습니다
대부분 소방고가수조는 항상 물이 가득차있습니다
이경우 고수위알람은 99%~100% 설정합니다
고수위알람이 발생할경우는 고가수조내의 볼탑이 밀리는 경우있니다
관리과장님께 고가수조 소방수조셋팅을 서로 조율하고 다시 셋팅값을 설정합니다
교체완료 이상무
