서울특별시 용산구 이태원에 있는 모 빌딩 사옥입니다
상당히 오래된건물인데 다행히 지하 기계실까지 1톤 화물차가 내려갈수있는 차량용 엘레베이터가 있어 편안하게 작업을 할수있는곳입니다
8월말에 모 설비 업체로부터 집수정펌프 교체작업후 자동제어인 오뚜기센서를 기존오뚜기와 똑같이 설치했는대도 오작동을 한다고 의뢰가 들어와서

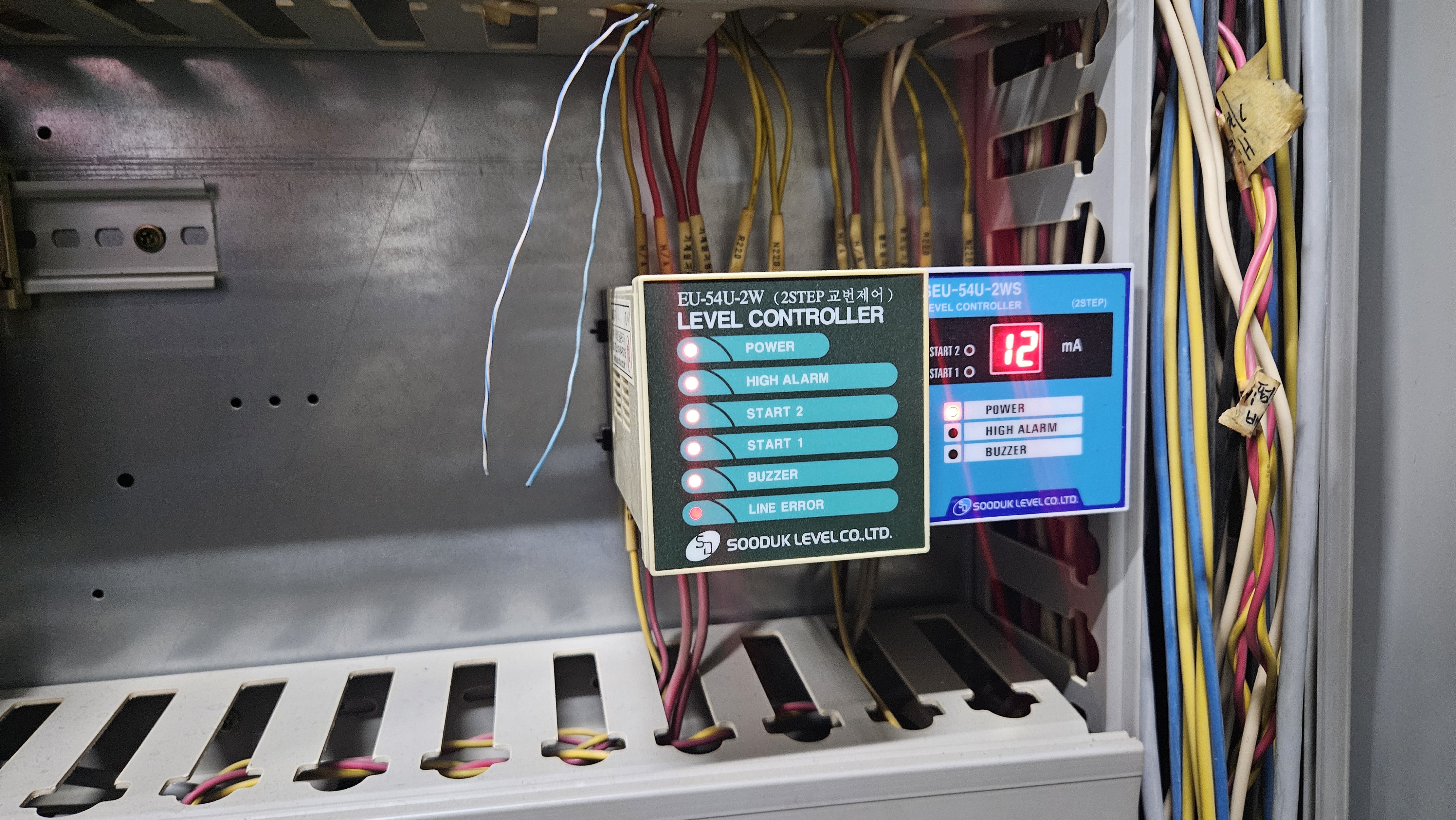

저희 대승엔지니어링에서 아래 사진 우측처럼 신형레벨콘트롤 SEU-54U-2WS와 신형오뚜기센서SL-4S-2W로 교체 작업을 해주었던곳입니다
그당시 좌측에 있는 EU-54U-2W 구형모델이 오작동 나는걸 보고 설비업체에 조언을 해주었습니다
이제 모든전원이 한꺼번에 다들어온다고 교체 요청이 들어왔습니다
그당시 간헐적 오동작하던게 이제 모든 램프가 들어옵니다

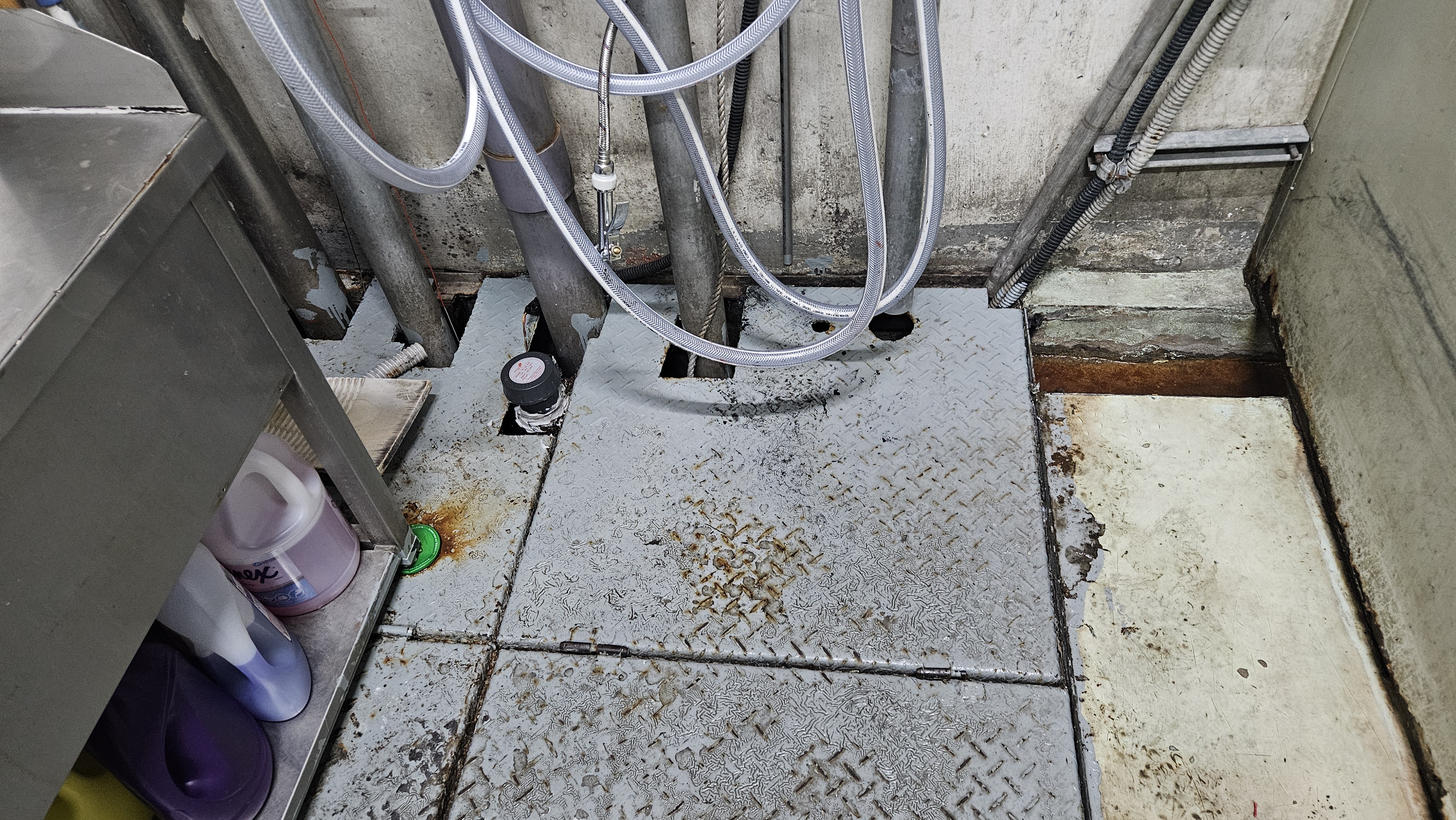

집수정을 열어 오뚜기센서 상태를 보니 오뚜기는 모두 내려가 있는 상태입니다

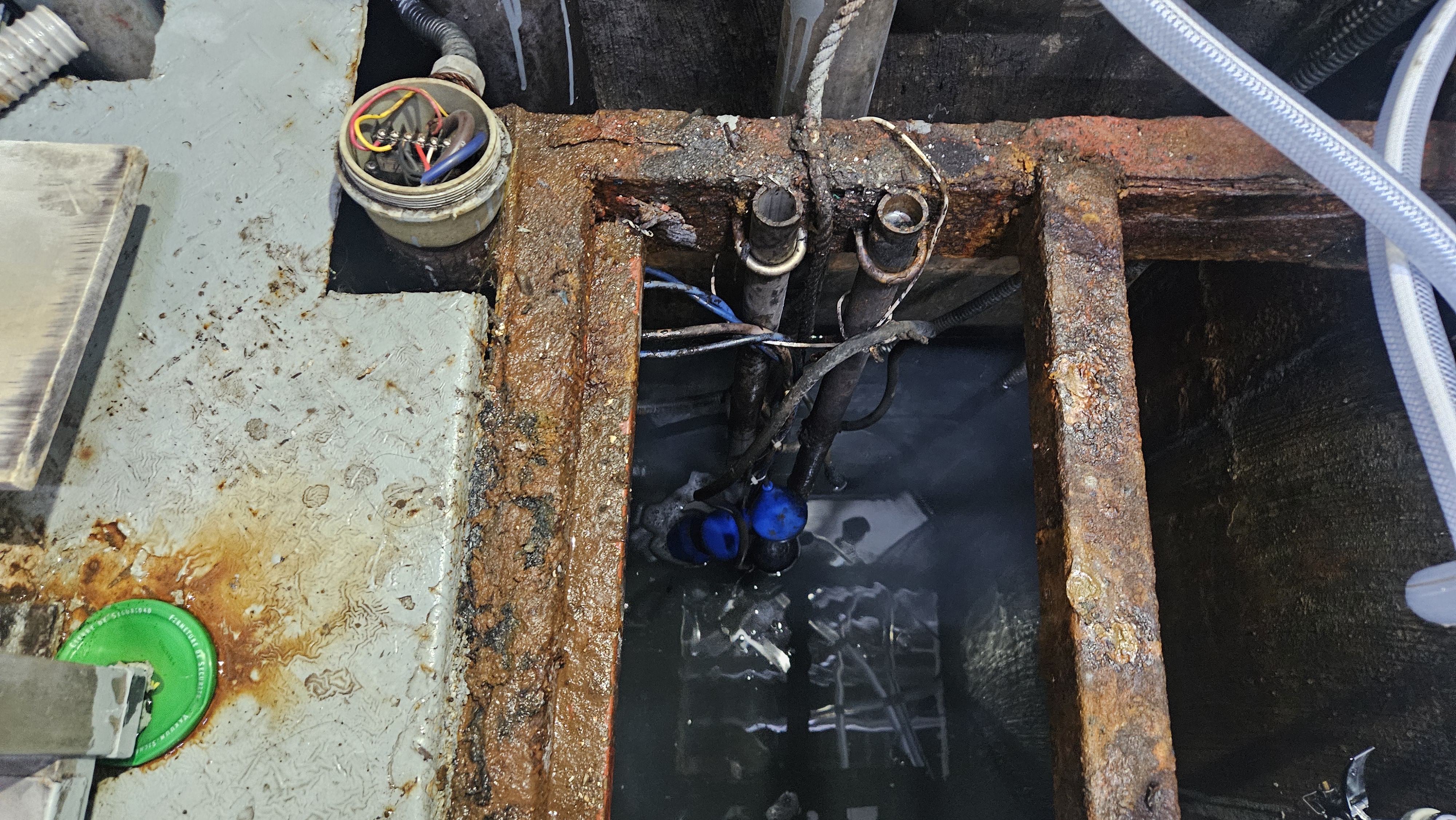

오뚜기센서 홀더를 열어보니 홀더내에 컨버터가 장착되어있는 구형모델입니다 거의 20년전에 단종된 모델입니다

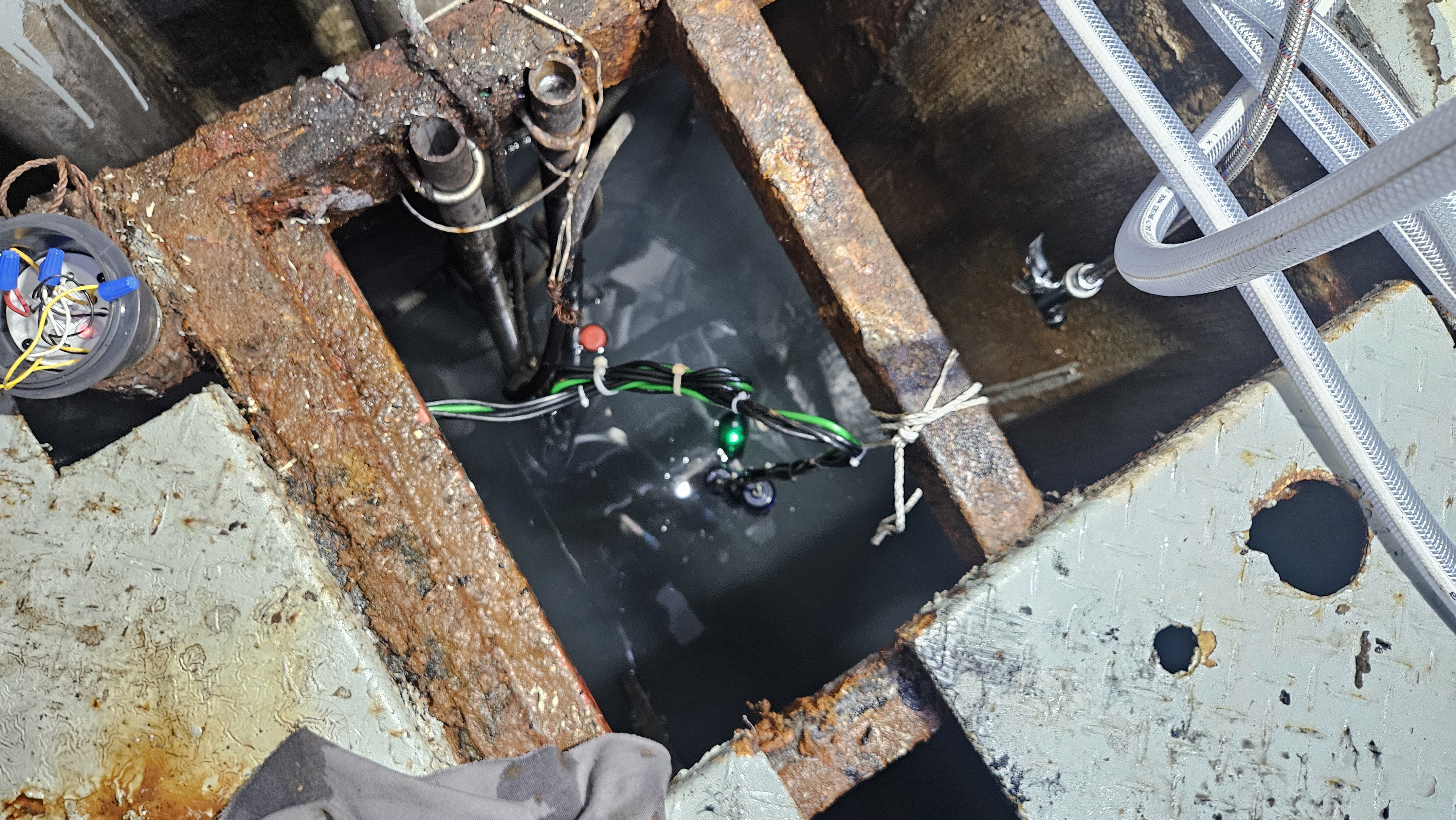

오뚜기센서를 수중펌프 인양장치인 가드레일에 묶어 놓았네요
살펴보니 우측 세탁기 호스에서 물이떨어질때 오뚜기센서가 영향받지 않도록 나름대로 위치를 옮긴것 같습니다
하지만 오뚜기센서는 물떨어짐에 방해받지 않아야하고 또한 벽에 붙여서 설치하면 오뚜기센서가 제대로 작동안할수있는 조건이 발생합니다
기존 오뚜기센서 올더및 오뚜기센서를 철거합니다
오랜 사용으로 바로 부스러집니다
오뚜기 센서도 철거
홀더고정 소켓등을 정리합니다

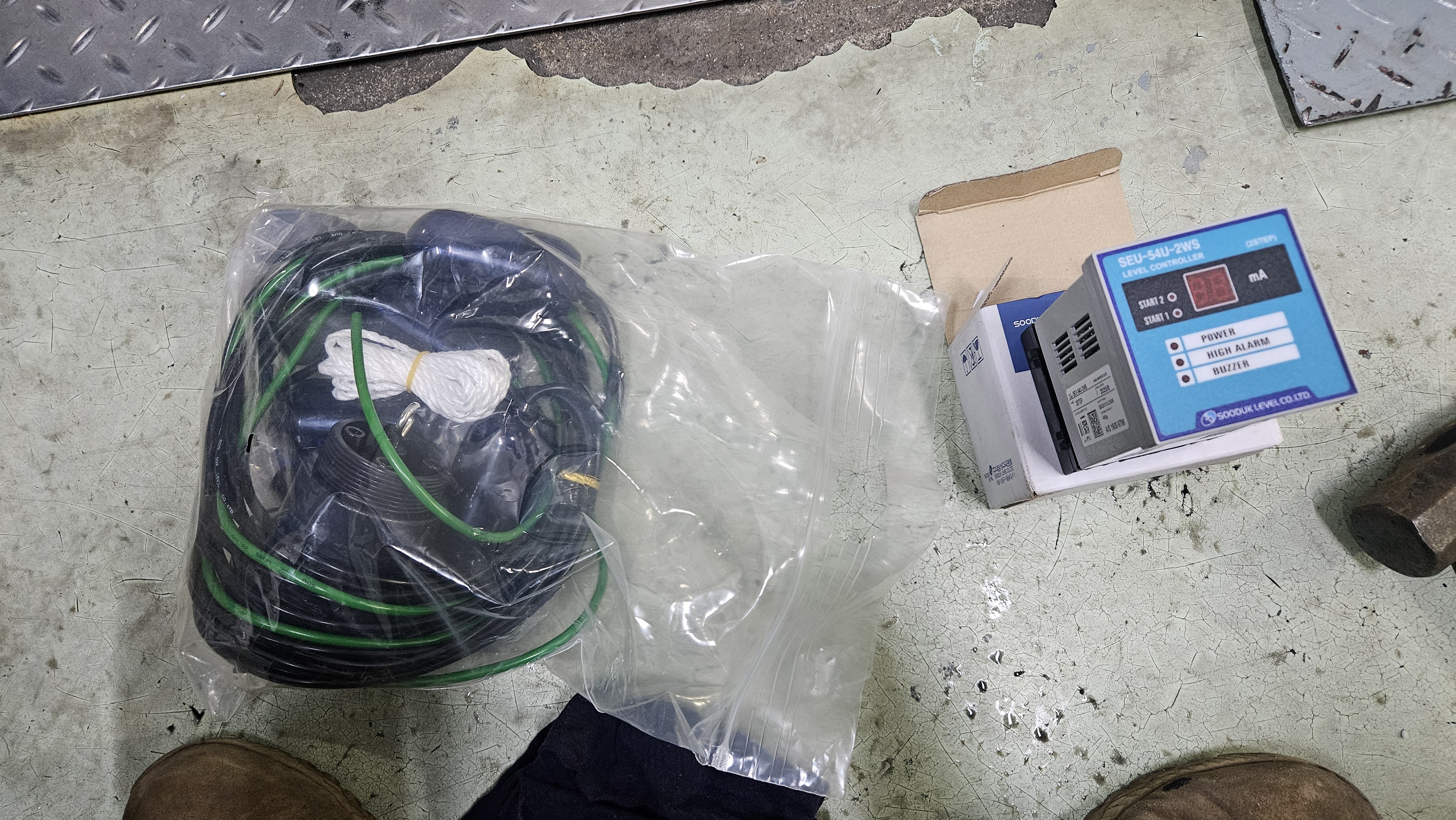

준비해온 신형 SEU-54U-2WS 수덕레벨 집수정에 많이 사용하는 교번제어 순차제어 펌프2대 콘트롤러와
SL-4S-2WS 수덕레벨 저항타입 오뚜기센서 4개와 홀더입니다
집수정 높이에따른 오뚜기센서 높이를 제작하고있습니다

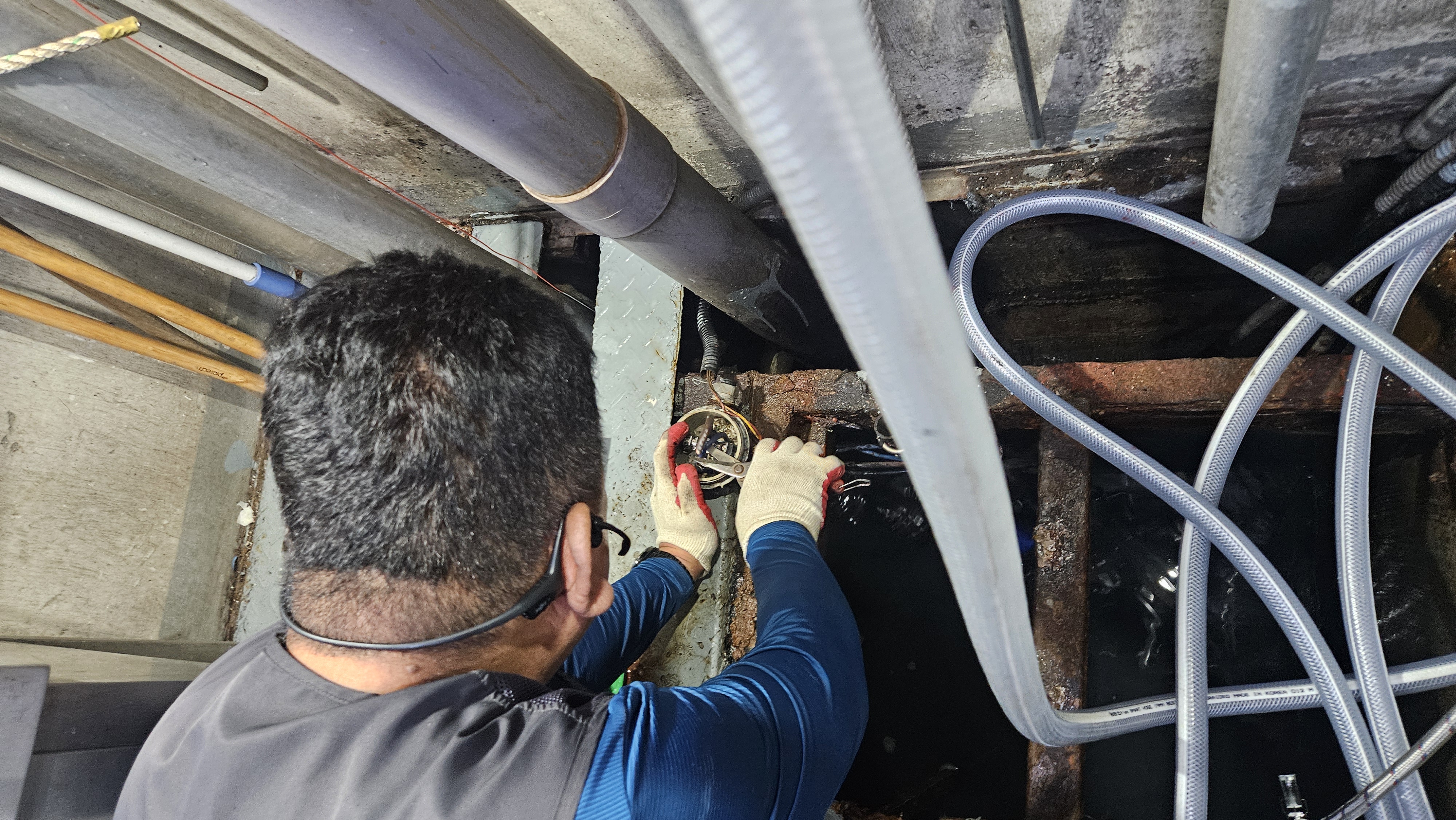

홀더 설치
오뚜기 센서를 물떨어짐과 벽으로 부터 영향을 받지 않는곳으로 옮겨 설치하고있습니다
집수정 수중펌프 콘트롤러도 신형으로 교체 했습니다
오랜사용으로 홀더 부분이 고정이 정확하게 안되 실리콘으로 보강합니다
물을 채우고 제대로 작동하는지 확인중
수덕레벨 오뚜기센서는 수위에따라 오뚜기센서가 올라갈경우 오뚜기센서 내부에 LED등이 점등하여 오뚜기 센서의 작동상태를 알수있습니다
집수정 뚜껑을 덮고 마무리합니다
