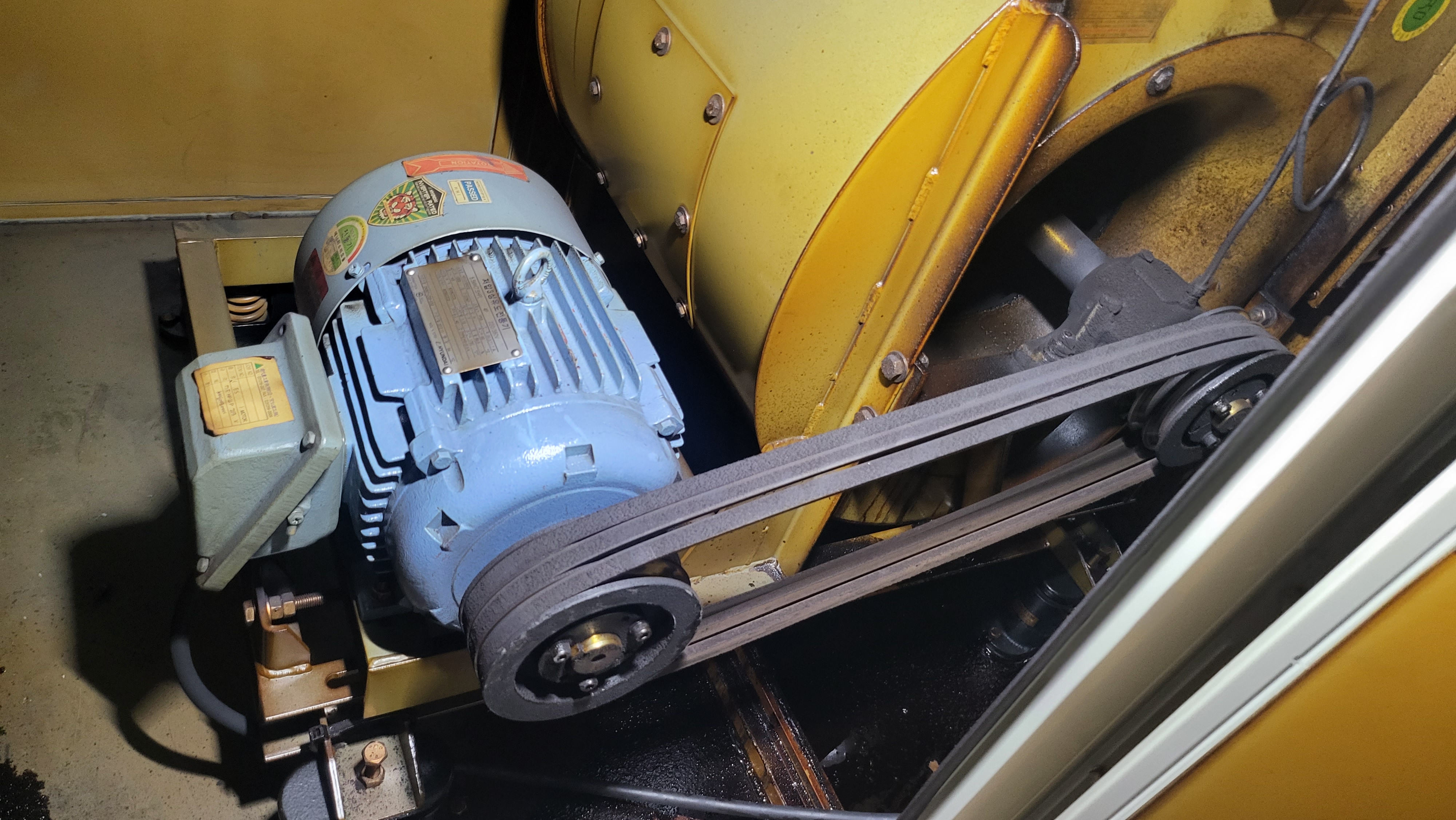

서울특별시 신도림에 있는 모 식당 배기팬입니다
저희 대승엔지니어링과 협력업체인 모 닥트 전문업체 거래처로
긴급으로 작업의뢰가 들어왔습니다
먼저 몇장의 사진을 보내왔습니다
모터리드카바에 있는 종이를 보니 7.5마력4극 220V/380V겸용 현대모터 이네요
모터 명판 현대모터 5.5KW 7.5마력4극입니다
조립식 풀리로 결합되어있네요
조립식 풀리 사이즈는 B형3줄 6인치 반입니다

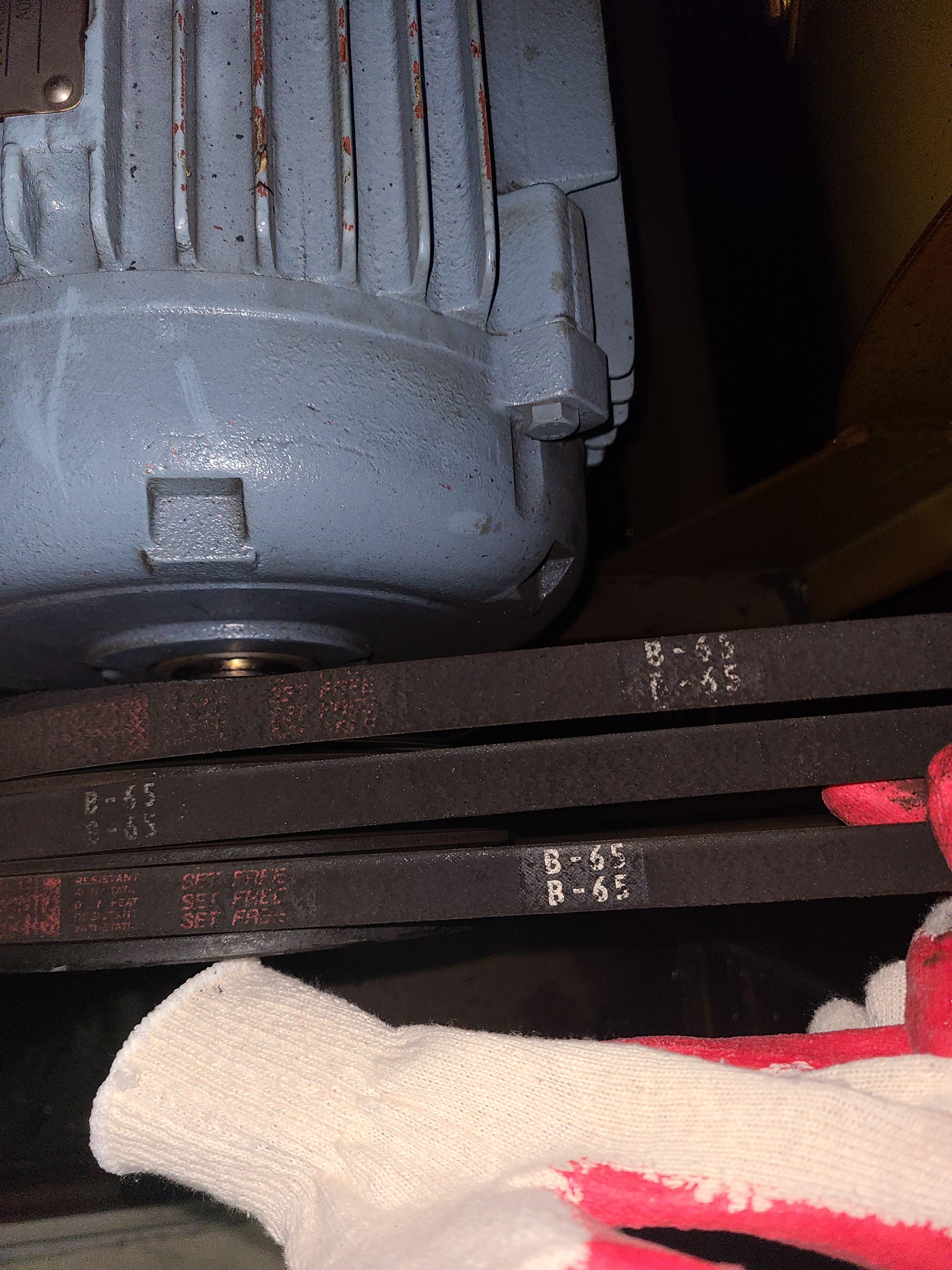

V벨트 사이즈는 B형65 3줄 입니다
위 사진을 바탕으로 긴급으로 자재를 준비후 방문합니다
V벨트풀리 분리전 간극을 체크합니다
모터 소손으로 분리중
모터 리드선이 모두 타버렸습니다
하이젠 모터로 교체합니다 효성 하이젠 현대모터 3대 메이커로 모두 KS규격으로 마력과 극수가 같으면 취부 간격이 동일합니다
하이젠 모터 프리미엄효율 입니다
요즘은 프리미엄효율만 생산됩니다
5.5KW 7.5마력4극
소손된 현대모터 명판과 비교 효율에서 조금 차이가 있는걸 볼수있습니다
결국 일반모터 고효율 모터 프리미엄효율모터 이렇게 나누는데 결국 효율의 차이입니다
1%의 효율에 차이가 별거 아니라 생각할수있지만 1.2%의 효율이 전국으로 따지면 발전소 한개가 왔다 갔다합니다
때문에 고효율과 프리미업효율만 사용하게 기계이 효율을 높이고 나라에서 보조금을 지급하게 됩니다
모터 안착후
소손된 전원선을 잘라내고 터미널을 견고하게 체결합니다
제작해온 조립식 풀리

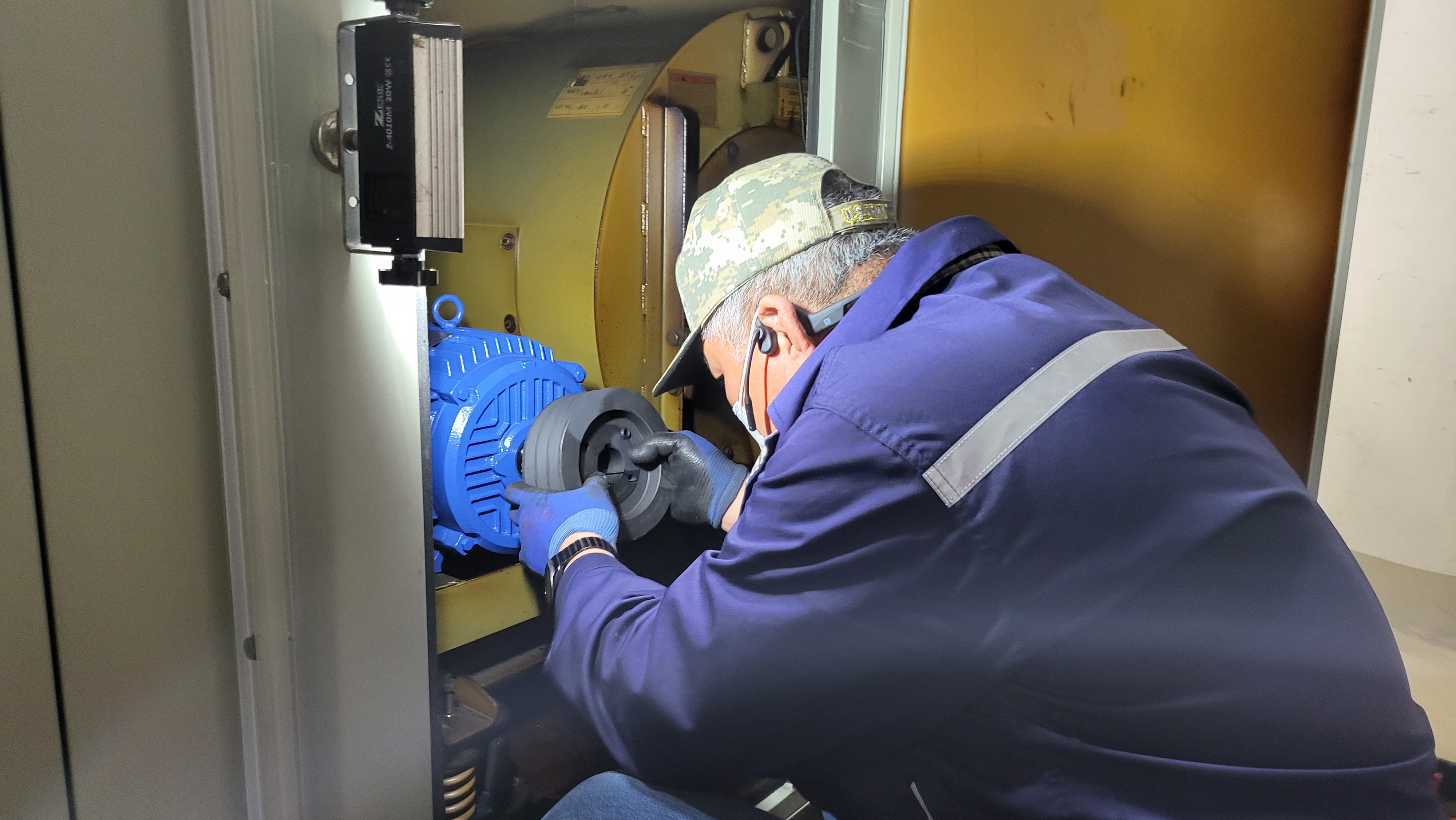

제작해온 조립식 풀리를 조립합니다

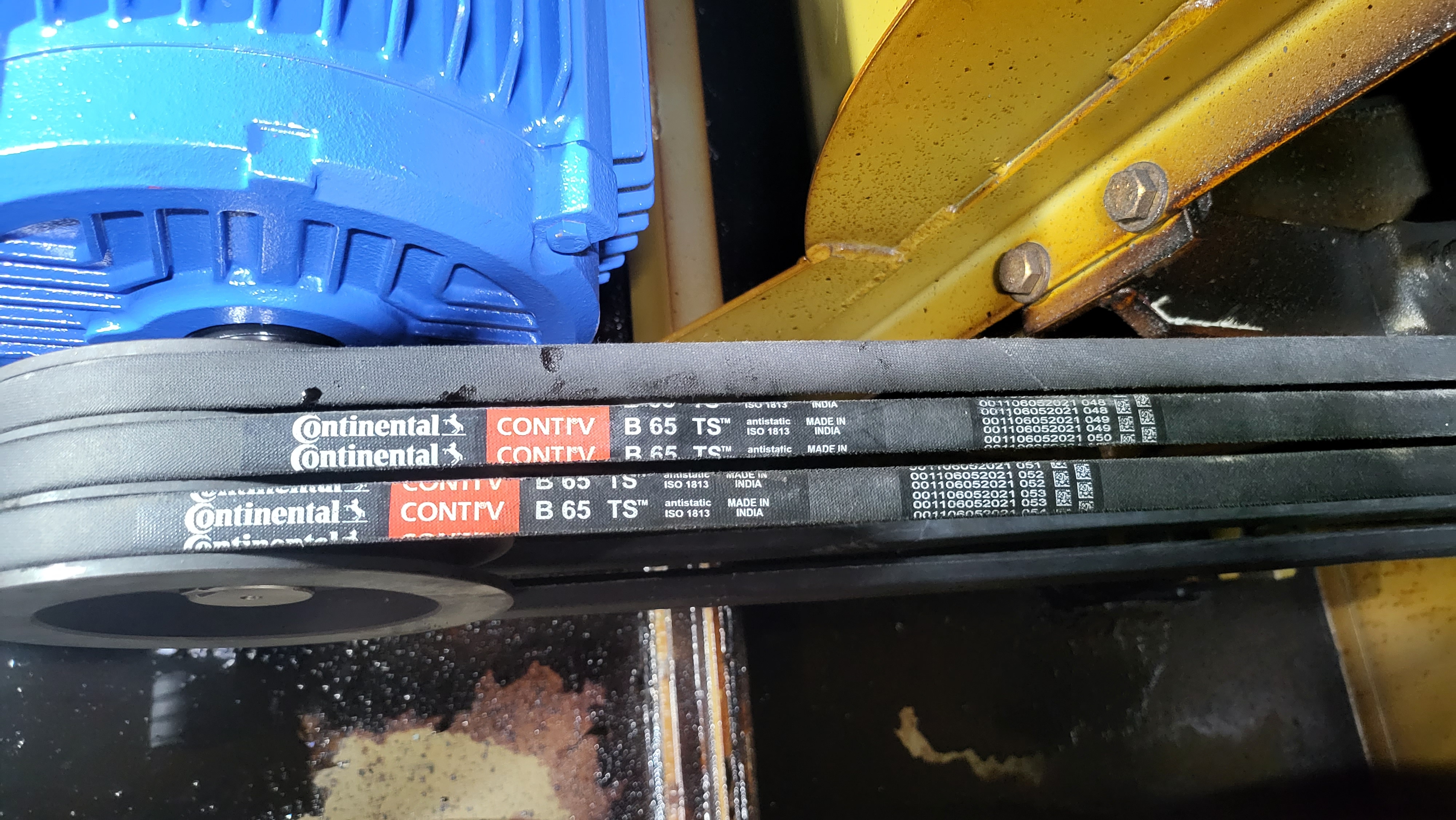

V벨트도 교체

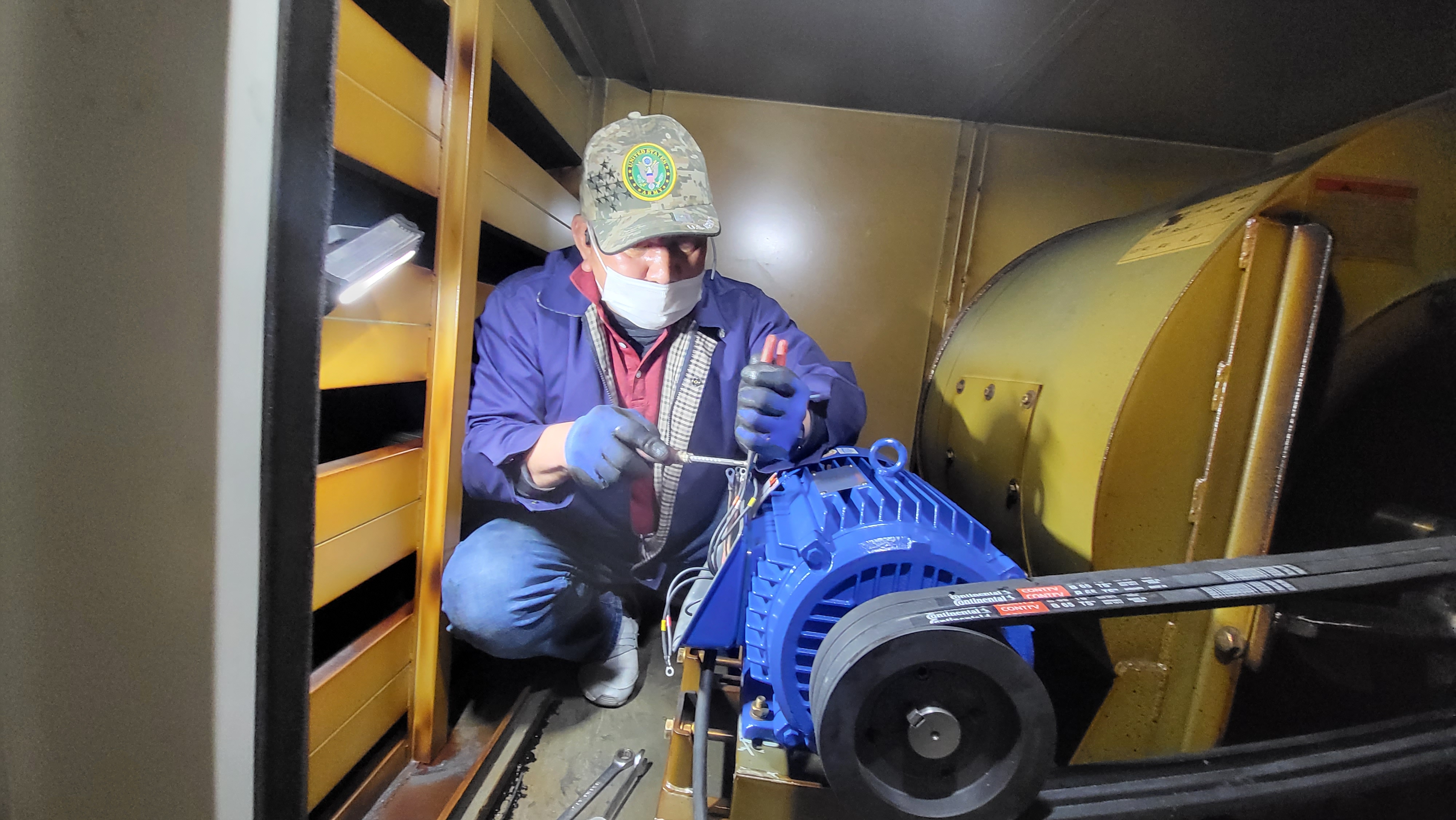

모터 결선과 전원선을 견고하게 연결합니다
식당배기팬이 공조기 내에 설치되어있습니다
에어포일 타입 팬
축정렬까지 교체완료
작동 판넬
공조기내에 배기팬이 설치되어있네요
시운전완료
