전국 모음식점 체인점을 관리 하는 덕트 업체에서 배기팬 등 송풍기쪽 이상시
저희 대승엔지니어링에 유지보수를 의뢰 하고 있습니다
이번에는 식당배기팬으로 에어포일타입이며 크기는 6호 모터 동력은 20마력4극입니다
소음으로 인한 오버홀 입니다
항상 덕트 전문 공조 업체에서 흡입측 닥트를 분해 놓았습니다
흡입측 UCP베어링에 먼지가 많이 묻어있네요
UCP212로 베어링 직경이 60mm 이닌까 좀 큰편에 속합니다
V벨트쪽 UCP 베어링 상태입니다
UCP212베어링 사용
팬 명판입니다
AF6SS
에어포일팬 크기는 6호
풍량406 정압85
아무래도 에어포일팬이다 보니 일반시로코팬에 비해 정압이 상당이 높습니다
동력15KW
마력으로 따지면 20마력입니다
회전수1013RPM
UCP베어링을 사용하기엔 조금 높습니다 그만큼 관리가 필요합니다
B/R UCP212 베어링 종류와 번호입니다
V벨트 분리후 작업을 진행합니다

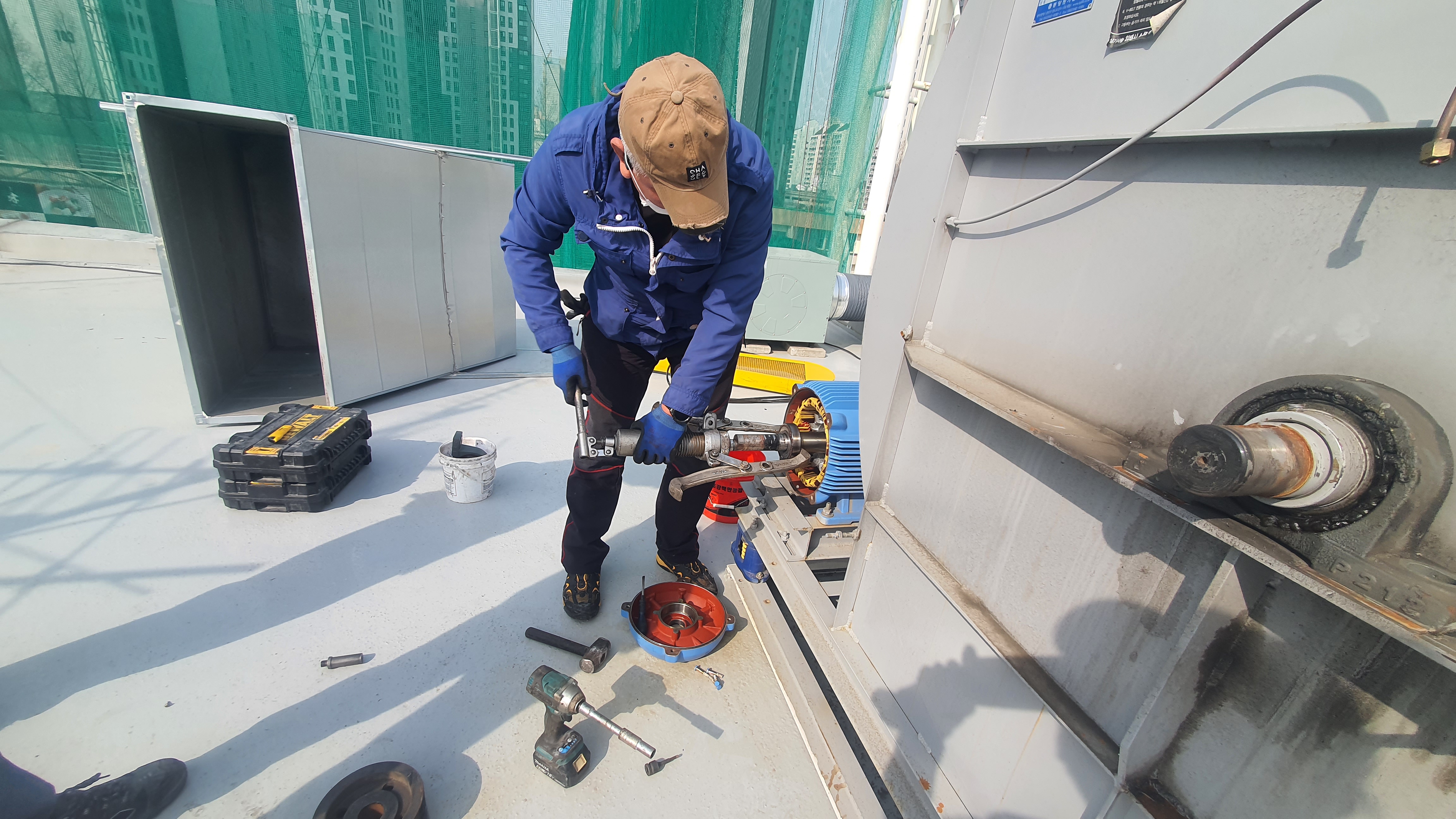

팬측V벨트 풀리를 유압기어풀리를 이용하여 분리합니다
모터측 V벨트 풀리도 분리합니다
전 작업자가 키를 억지로 밖어서 모터 샤프트 키를 정리하고 있습니다
모터 베어링교체중

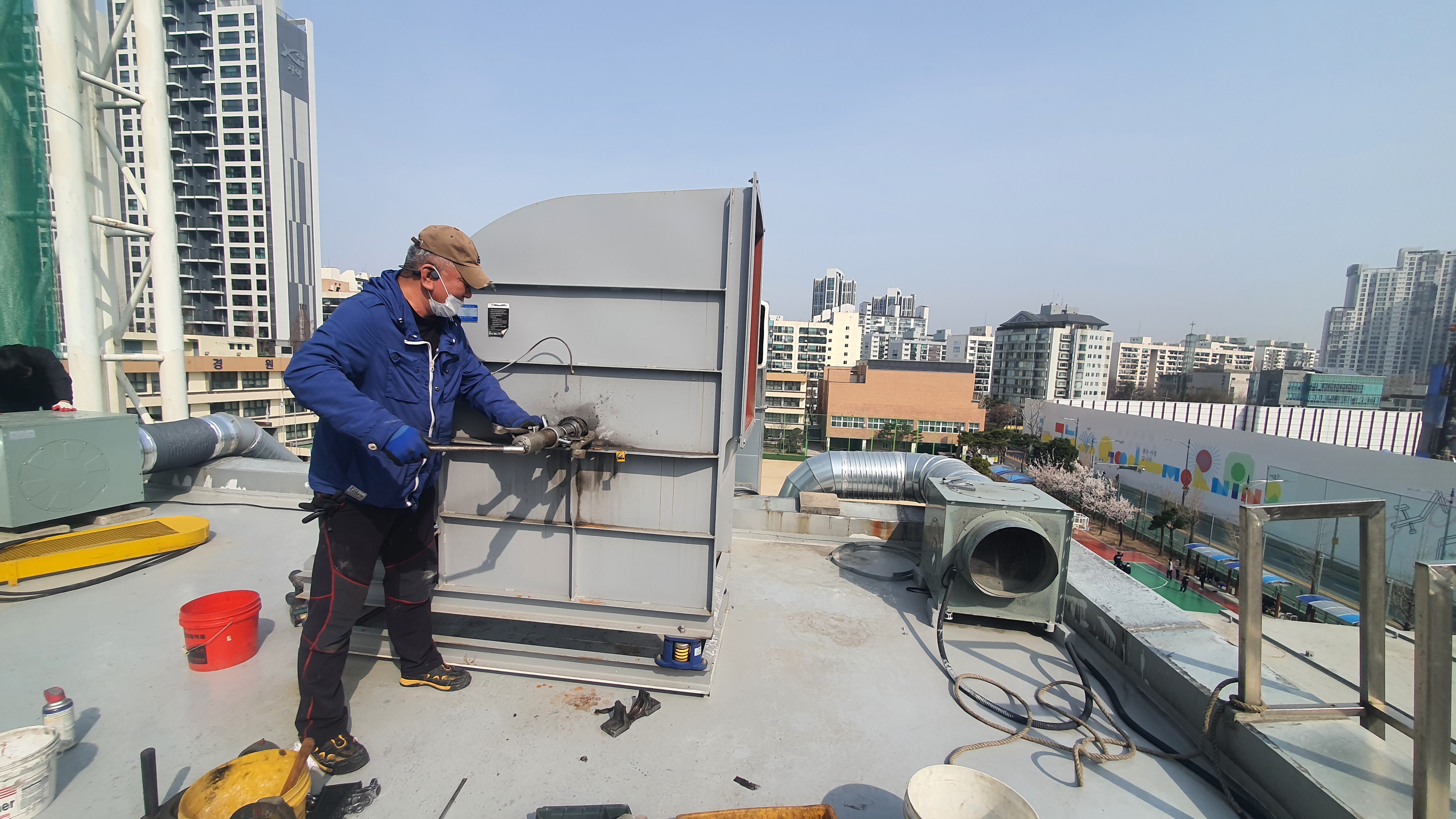

UCP베어링 분리중 이때 조심해야함 주물케이싱이 깨지는경우가 많아 조심중입니다

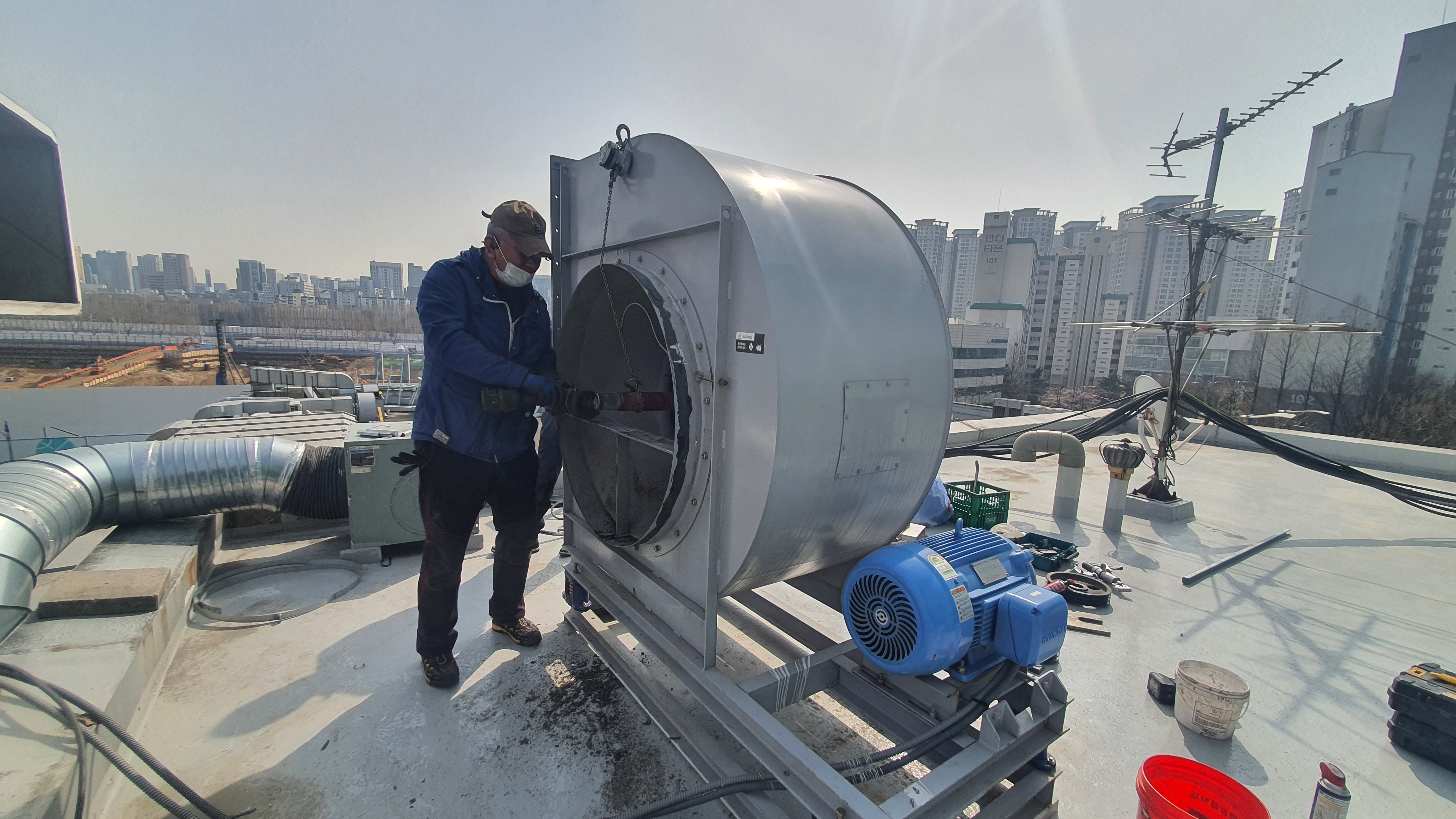

흡입측 베어링 분리중
베어링 분리후 샤프트 검사 부식제거
V벨트측 베어링 삽입중
모터와 팬 축정렬중

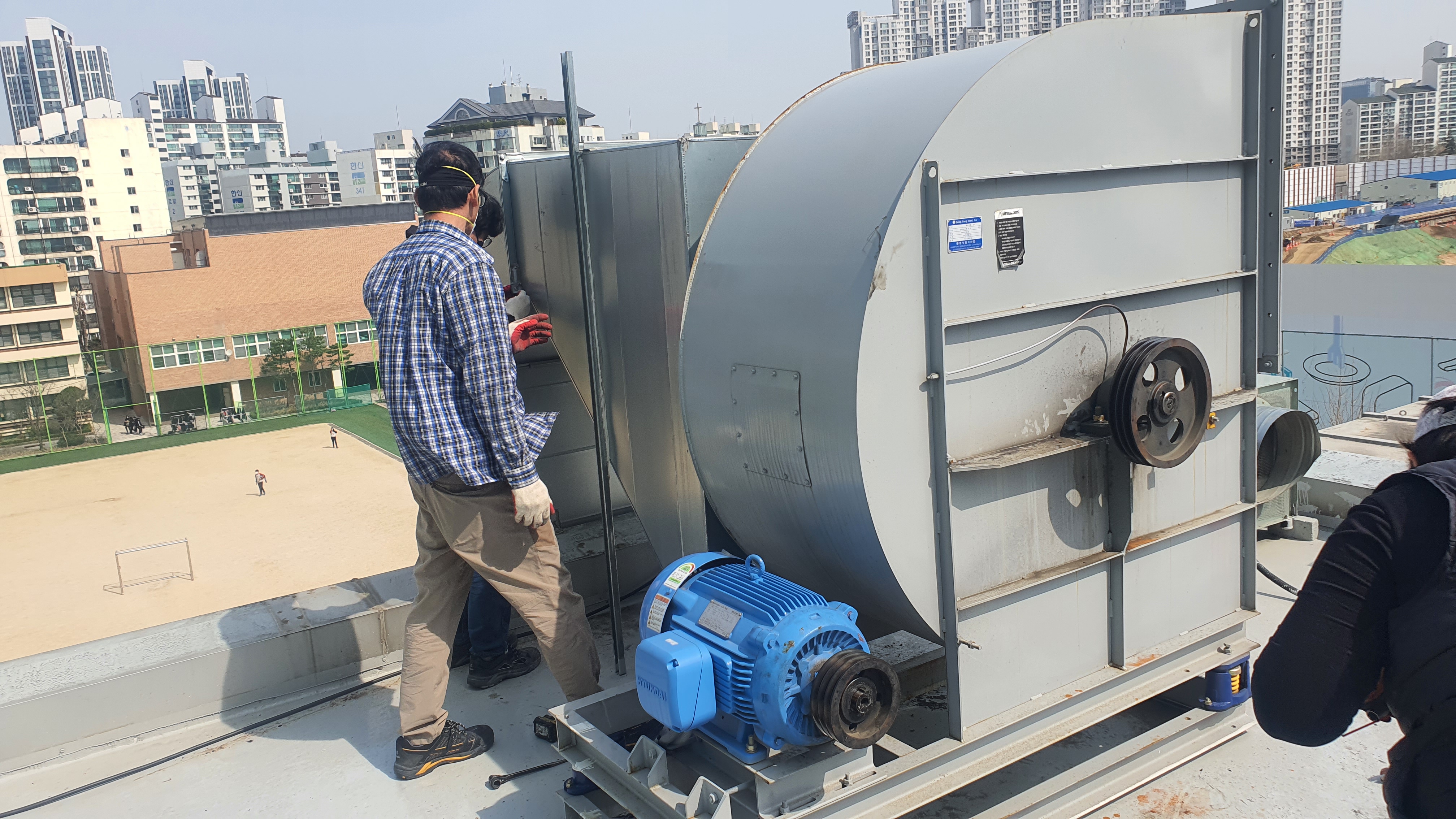

팬수리후 시운전을 위해 덕트 업체에서 흡입측 덕트 조립중
V벨트 유격조정중

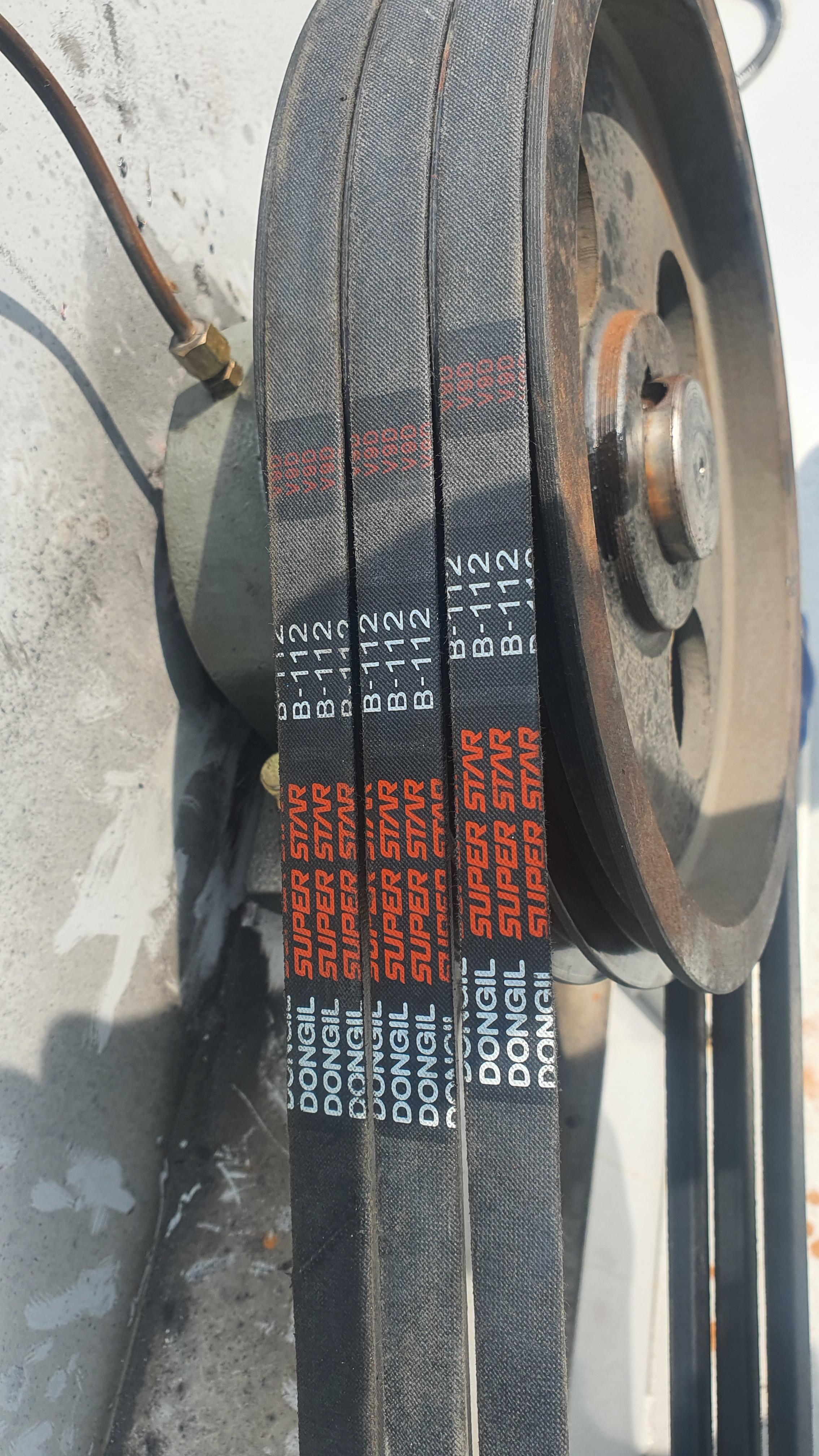

V 벨트 교체
에어포일 임페라
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및 정비
대승엔지니어링 010-3294-4253
