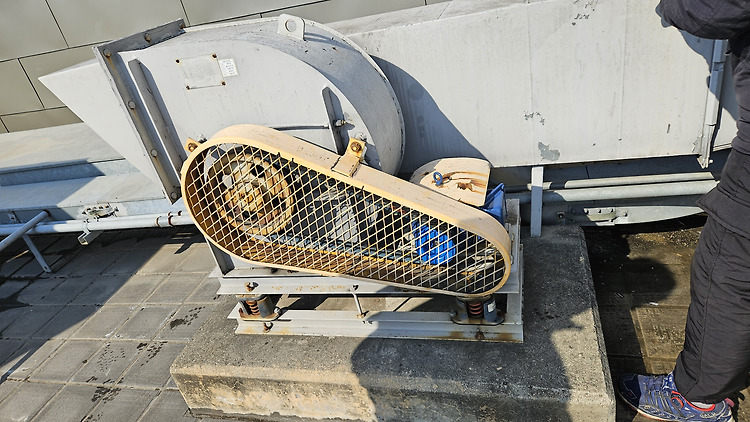

서울특별시 송파구에 있는 모 대기업 갤러리 건물 옥상 화장실 시로코팬 흡입측 캠퍼스 교체및 점검입니다송풍기는 시로코팬 타입으로 3호반2마력 건물 전체 화장실 사용입니다 보내주신 명판옥상에 있다보니 빛바램과 손상되었네요 캠퍼스 반도를 분리하고있습니다모터는 1.5kW4P 2마력4극 4극은 회전수 120X60HZ=7200에서 극수4로 나눠 1800회전에서 모터회사마다 고유슬립을 빼면아래 명판처럼 1740rpm 이지만 그냥 4극모터경우 1800rpm으로 계산합니다따라서 2극은 3600 6극은1200이런씩으로 여기에 고유슬립을 빼면조금 낮게 회전합니다60HZ는 우리나라 전기의 HZ라 60입니다  V벨트는 B-82 2줄입니다 혹시몰라 모터측V벨트풀리 측정직경이 115mm정도 나오니 4인치반이 됩니다 팬측 UCP베어..

서울특별시 송파구 에 있는 대기업 갤러리 옥상 화장실 배기팬 2호반 1마력 모터 샤프트 절손으로 인한 모터교체및 V벨트 풀리 제작 V벨트교체 작업입니다먼저 담당자분이 6장의 사진을 여러각도와 필요한 부분을 찍어서 보내주셔서바로 견적을 넣어 드렸습니다​3상유도전동기 1마력4극 입니다 V벨트 풀리와 모터 부분의 샤프트가 절손되었다고 합니다아주 드물게 이런경우가 있습니다원인은 글쎄요 명확하지는 않는데 샤프트 피로누적에 의한 절손 이라고 하는데 고유진동과 송풍기 의 진동이 아주 아주 드물게 일치하여 샤프트의 피로누적이 일어날경우라 한다고 합니다V벨트 풀리송풍기가 이렇게 생겼다고 대충 조립해서 모양을 보내주셨습니다위 사진 옆모습이 V벨트 풀리는 2줄이네요 V벨트를 두게 장착한다고 보시면됩니다V벨트 사이즈는 벨트에..
