서울특별시 송파구에 있는 모 대기업 갤러리 건물 옥상 화장실 시로코팬 흡입측 캠퍼스 교체및 점검입니다
송풍기는 시로코팬 타입으로 3호반2마력 건물 전체 화장실 사용입니다
보내주신 명판

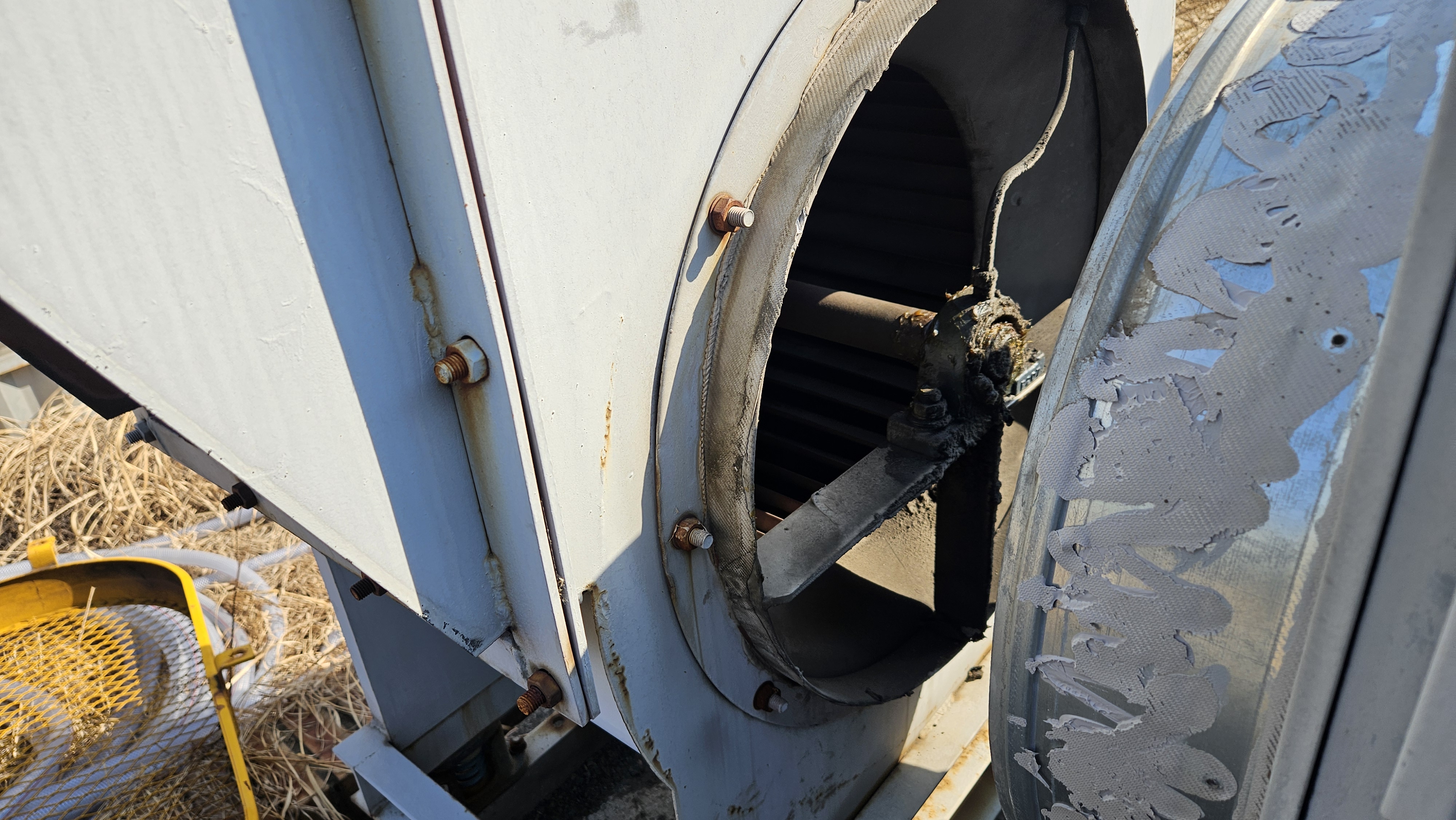

옥상에 있다보니 빛바램과 손상되었네요
캠퍼스 반도를 분리하고있습니다
모터는 1.5kW4P 2마력4극
4극은 회전수 120X60HZ=7200에서 극수4로 나눠 1800회전에서 모터회사마다 고유슬립을 빼면
아래 명판처럼 1740rpm 이지만 그냥 4극모터경우 1800rpm으로 계산합니다
따라서 2극은 3600 6극은1200이런씩으로 여기에 고유슬립을 빼면조금 낮게 회전합니다
60HZ는 우리나라 전기의 HZ라 60입니다
V벨트는 B-82 2줄입니다
혹시몰라 모터측V벨트풀리 측정
직경이 115mm정도 나오니 4인치반이 됩니다
팬측 UCP베어링은 UCP208입니다
제가 점검하는 사이 저희 마님께서 캠퍼스 재단중
흡입구 측 UCP베어링은 UCP207이네요
시로코팬에 따라 부하측과 반부하측 UCP베얼이 차이가 나기도합니다
캠퍼스를 깔끔히 교체
