옥상 화장실 배기팬 2호반 1마력 모터샤프트 절손으로 인한 모터교체및V벨트 교체

서울특별시 송파구 에 있는 대기업 갤러리 옥상 화장실 배기팬

2호반 1마력 모터 샤프트 절손으로 인한 모터교체및 V벨트 풀리 제작 V벨트교체 작업입니다

먼저 담당자분이 6장의 사진을 여러각도와 필요한 부분을 찍어서 보내주셔서

바로 견적을 넣어 드렸습니다

​

3상유도전동기 1마력4극 입니다



V벨트 풀리와 모터 부분의 샤프트가 절손되었다고 합니다

아주 드물게 이런경우가 있습니다

원인은 글쎄요 명확하지는 않는데 샤프트 피로누적에 의한 절손 이라고 하는데

고유진동과 송풍기 의 진동이 아주 아주 드물게 일치하여 샤프트의 피로누적이 일어날경우라 한다고 합니다

V벨트 풀리

송풍기가 이렇게 생겼다고 대충 조립해서 모양을 보내주셨습니다

위 사진 옆모습이 V벨트 풀리는 2줄이네요 V벨트를 두게 장착한다고 보시면됩니다

V벨트 사이즈는 벨트에 써있고요

V벨트 풀리 직경이 100mm정도이닌까 4"입니다

위 사진을 보고 견적을 넣고 작업을 진행합니다

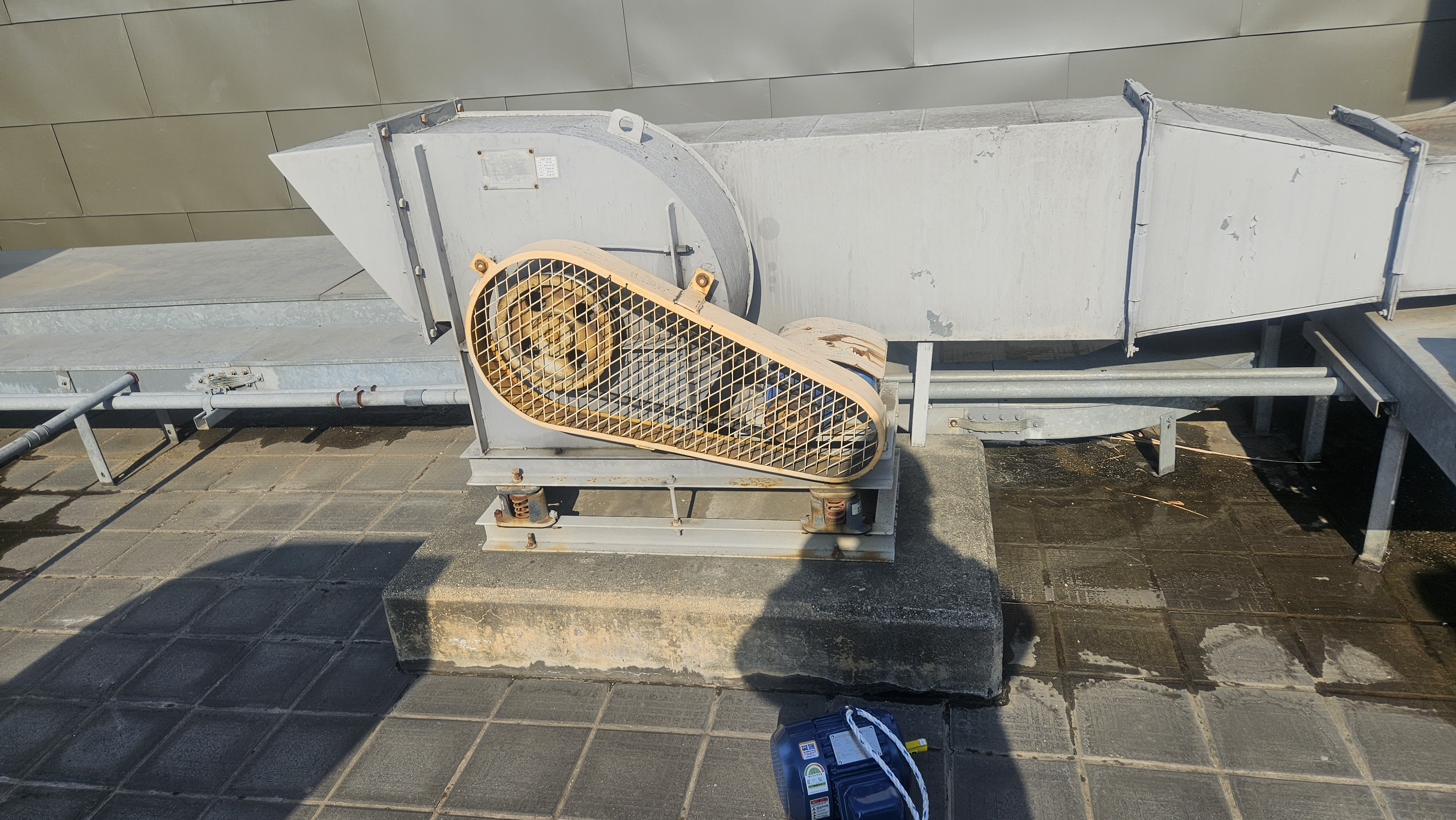

일반적인 시로코타입 옥상에 위치한 화장실 배기팬입니다



정말 칼로 벤듯한 샤프트 절손이네요



송풍기 명판입니다 2호반 크기입니다

풍량은 0.54루베 이며 풍압은20mmAq 이네요

사용동력은0.75kW 이닌까 1마력입니다

모터 명판

기존 모터를 제거중입니다

준비해온 모터와 손상된 모터 비교샷



가만보니 샤프트가 반대방향이네요

기본방향은 리드카바에서 바라볼때 샤프트가 우측이 기본방향입니다

필요에 따라 좌측방향으로 샤프트가 나오기도 합니다

모터를 분해하여 샤프트 방향 반대로 조립중



효성모터로 준비했습니다



제작해온 B-2-4" V벨트 풀리로 조립중입니다

3상유도전동기 샤프트는 19￠ 키 싸이즈는 6X6입니다

V벨트 풀리 가공칫수가됩니다

모터 결선중

기존 모터가 터미널이 아닌 그냥 선으로 감어놓아 터미널작업을 합니다

V벨트 장착중

V벨트는 B형60이며 2줄장착입니다

기존 V벨트 장력이 너무 강해 모터V벨트 풀리에 힘이 많이 가해진것 같습니다

장력조절하여 장착

시운전 암페어 체크 1마력 송풍기 전류로 무난합니다
