신우정수위밸브SWV-FS11B 호칭경50A 안닫힘으로 삼양정수위밸브YAW-3 50A로교체 경기도 포천

경기도 포천군 이라고 연락이 왔습니다

정수위밸브 안닫힘으로 인한 교체 작업문의 입니다

전국 어디든 가능하다고 하자

아래 처럼 4장의 사진을 문자로 보내왔습니다

​

보내온 사진을 보면서 작업내용을 설명합니다

신우정수위밸브 FS타입 전자볼탑 타입입니다 B형같습니다

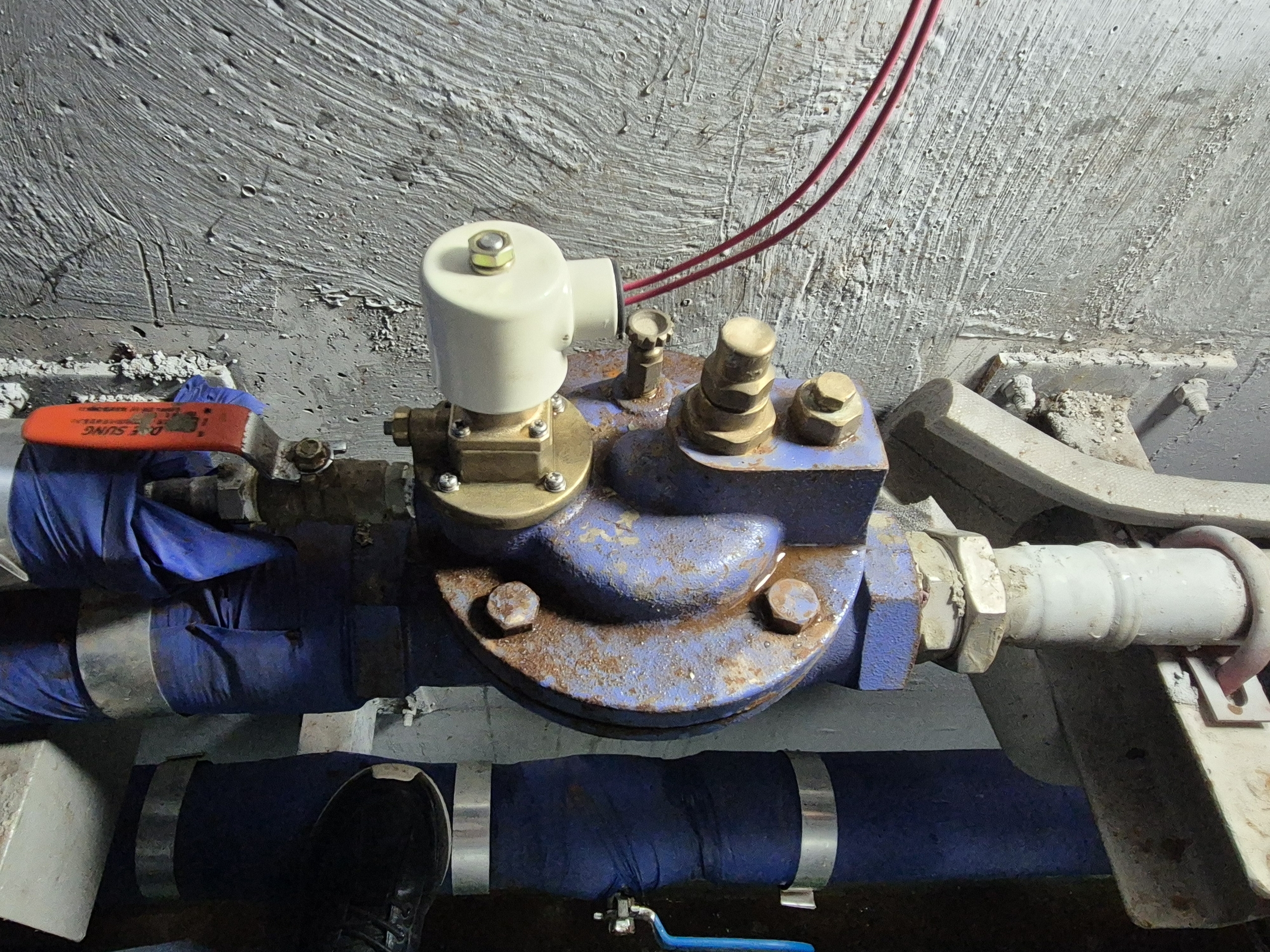

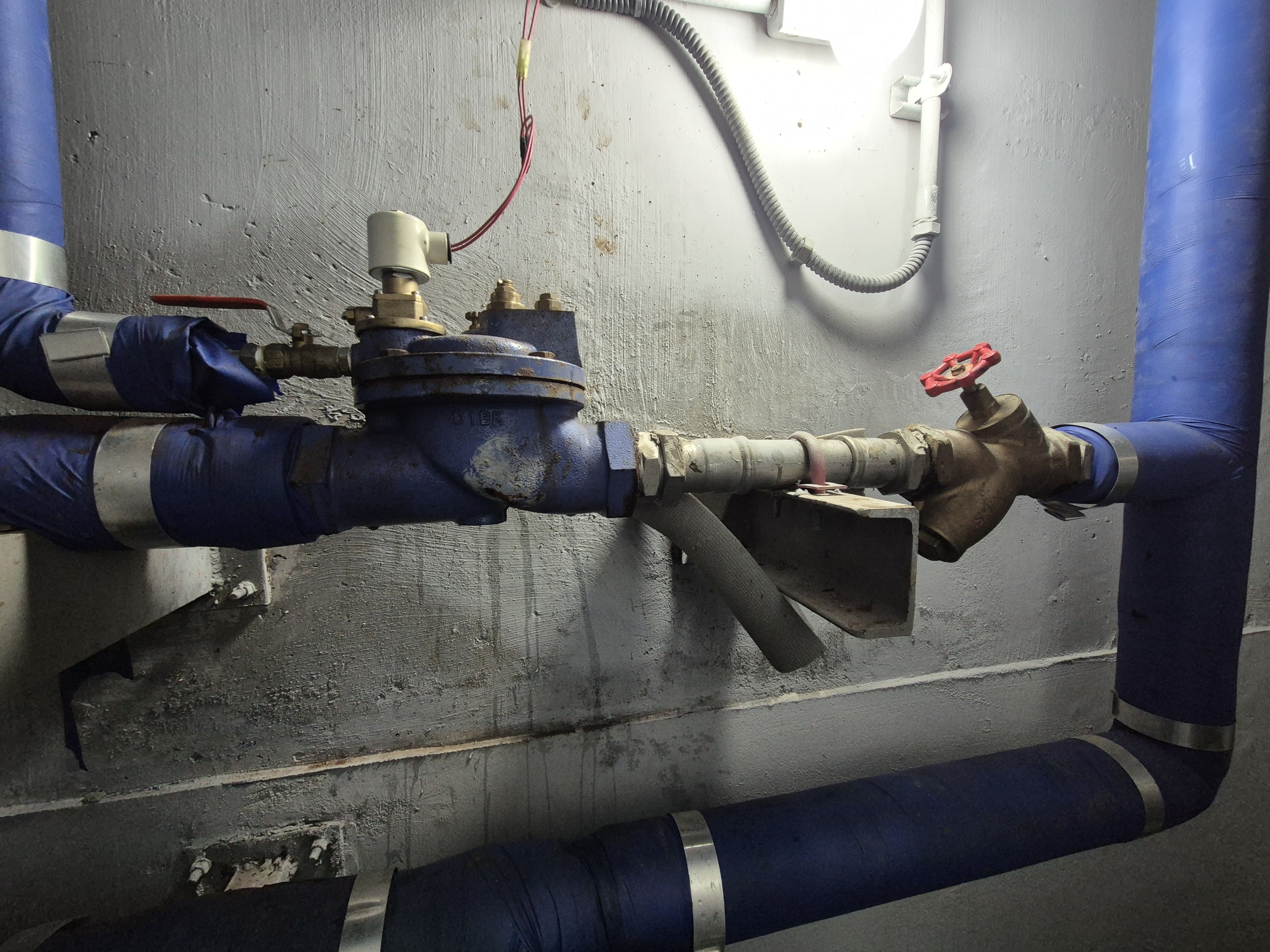

전체적인 사진입니다

신우정수위밸브 SWV-FSS11B형입니다 배관은 SR조인트 타입이네요

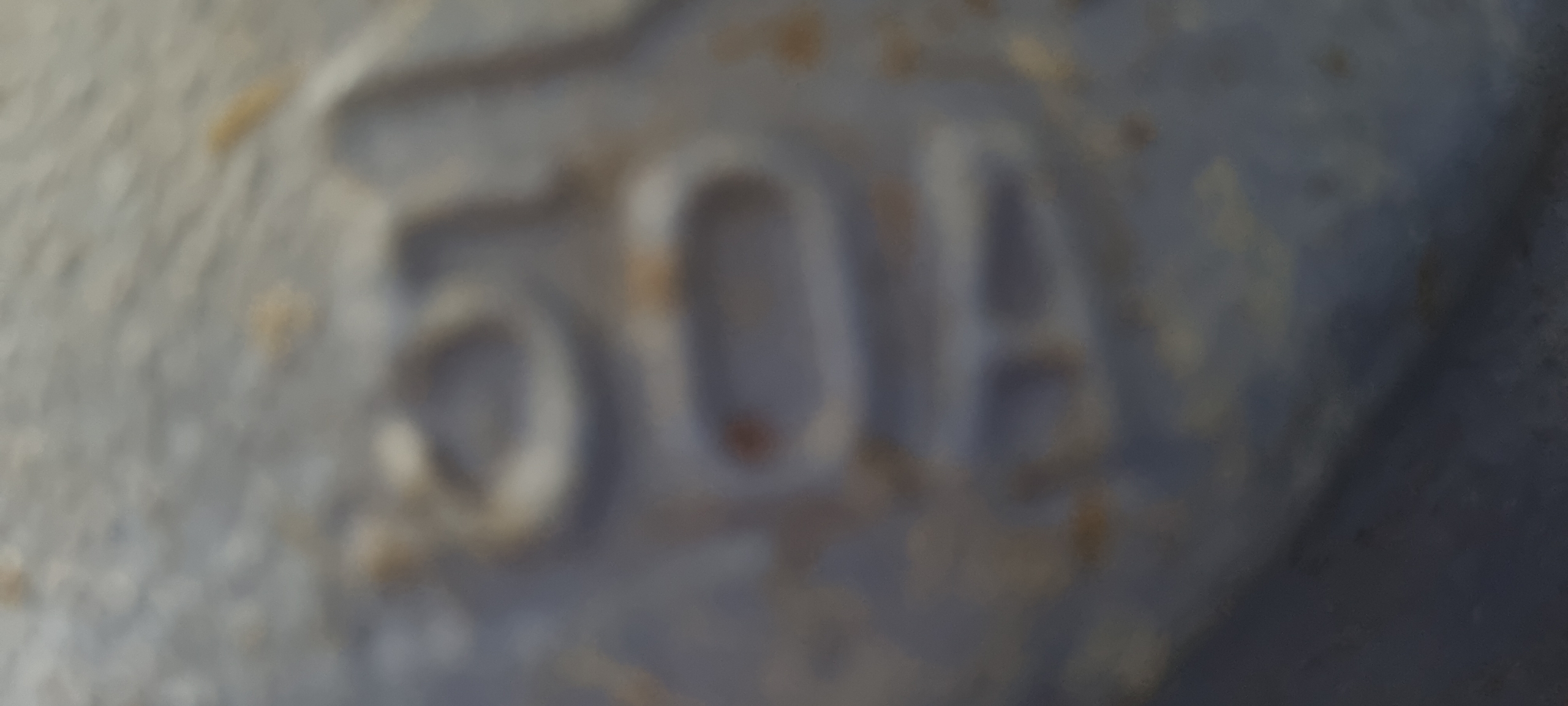

구경이 문제 인데 사진에 반대쪽 하부케이싱에 각인되어있다고 말씀드렸더니 사진을 보내왔습니다

구경은 50A 입니다

​

SWV-FS11B 50A

SWV 신우밸브 정수위밸브 모델

FS 전자볼탑 타입

11 구경50 이하 PT 나사산타입

B 신우정수위밸브 출시 년도 시리즈 기호없음 A B (C) D 형 주철제품 2023년 말 완전단종

C형경우 명판에 표시는 없지만 니들밸브가 상부카바 옆에 존재 한제품

주철단종이후 올스테 S 모델만 생산된

기존제품에 비해 면간길이가 짧아짐 배관수정 필수

위 사진을 바탕으로 문제점인 정수위밸브 안닫힘에 대한 가장확실한 점검법인

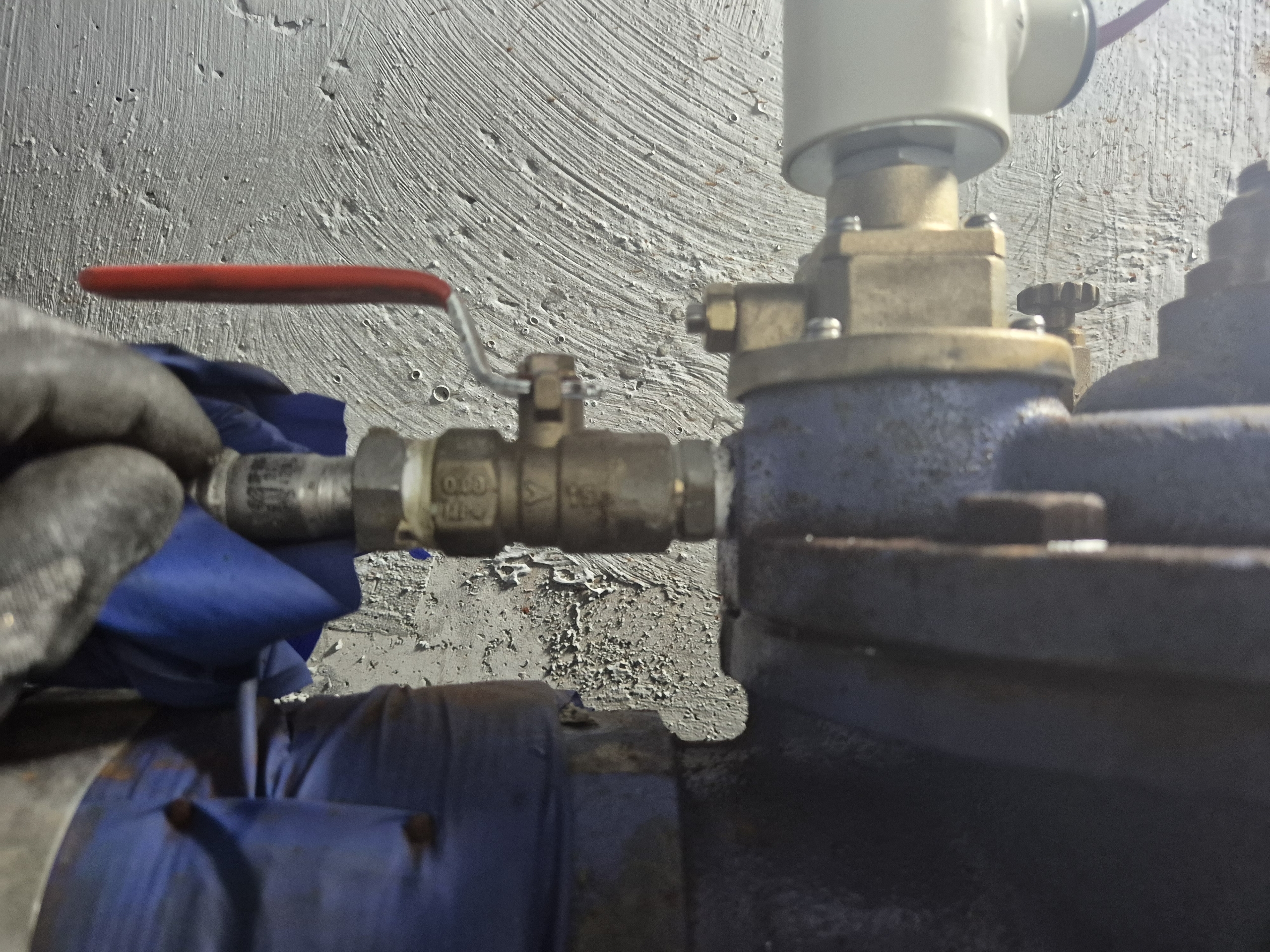

솔레노이드밸브 와 연결된 전원선 신우정수위밸브경우 솔레노이드밸브 전원선이 잭으로 되어있어 점검법이 간단함

솔레노이드밸브 전원선을 분리했을경우 정상적인 범위 5~15초 늦어도 30초 안에 닫혀야 정상임

모든 정수위밸브 점검은 동일합니다

정수위밸브를 사용하다보면 오랜사용으로 내부 스케이 부식등으로 인한 밸브 관로 막힘 솔레노이드밸브 고장등으로 인한 안닫힘 현상이 80%이상 찾이합니다

나머지는10% 안열림

10% 센서 또는 컨트롤러 문제 라고 봐도 무방합니다

​

군부대 관리업체로 가격면에서 삼양정수위밸브 로 교체 작업을 진행하기로 했습니다

삼양정수위밸브경우 50A 까지 후렌지 타입입니다

상부케이싱 황동제품으로 작동부인 상부케이싱 부식이 거의 없습니다



최대한 빠른 작업을 원하셔서 바로 작업일시를 잡고 이것저것 부품을 챙겨 출발합니다

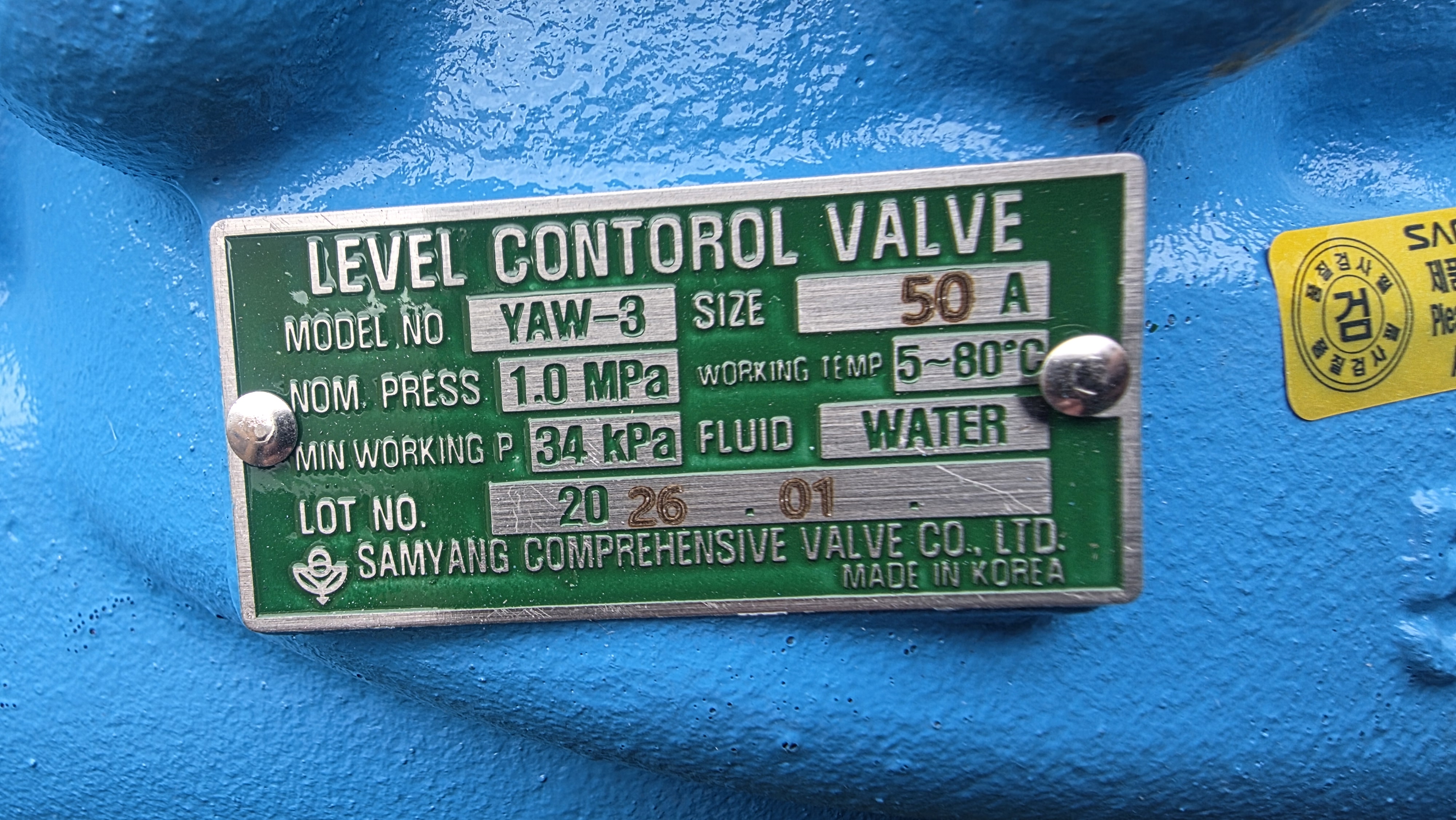

삼양레벨콘트롤밸브 YAW-3 SIZE 50A 명판

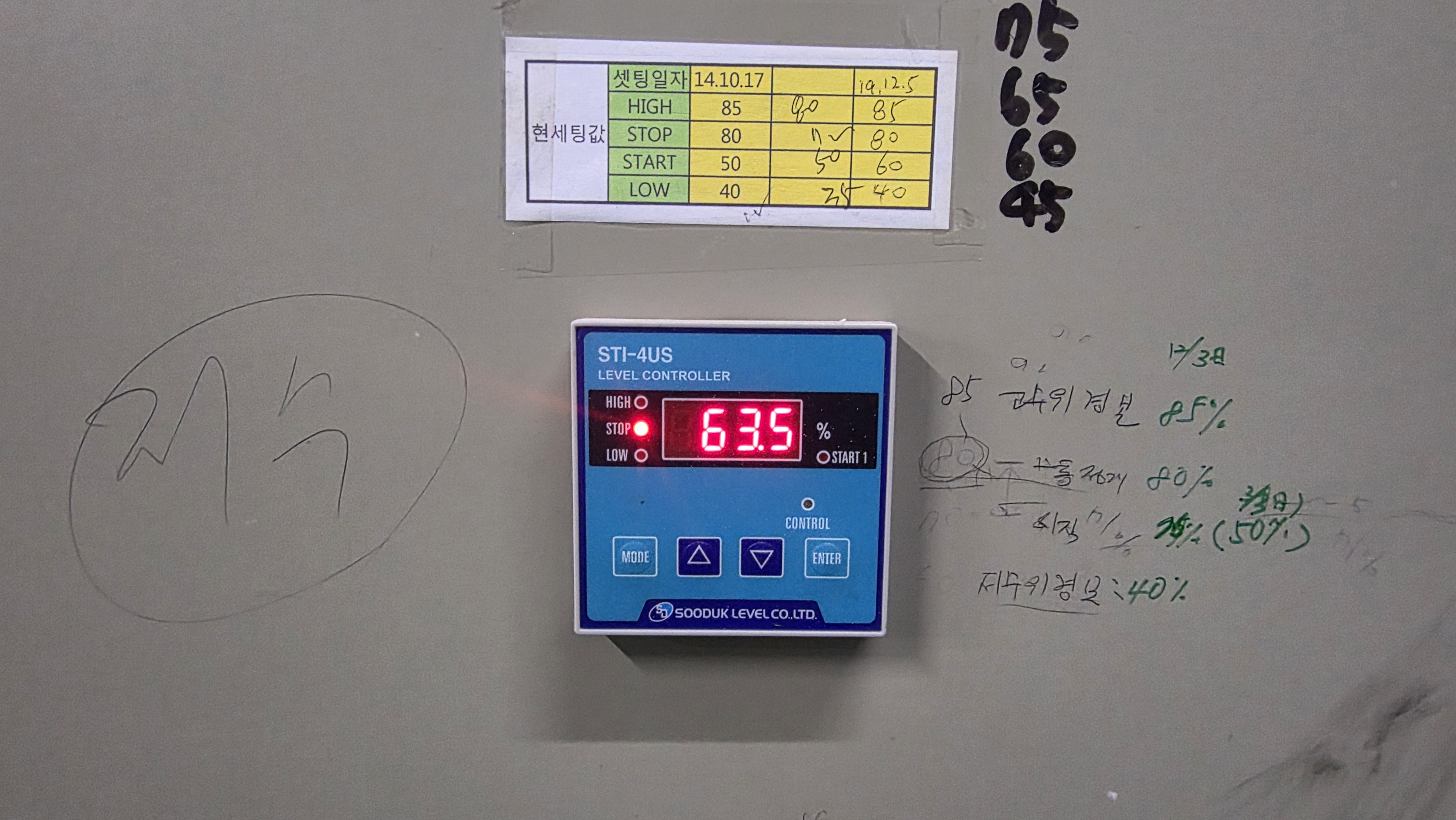

먼저 저수조 레벨콘트롤러 수위를 체크합니다

작업시간 동안 물부족으로 인한 리스크 감소

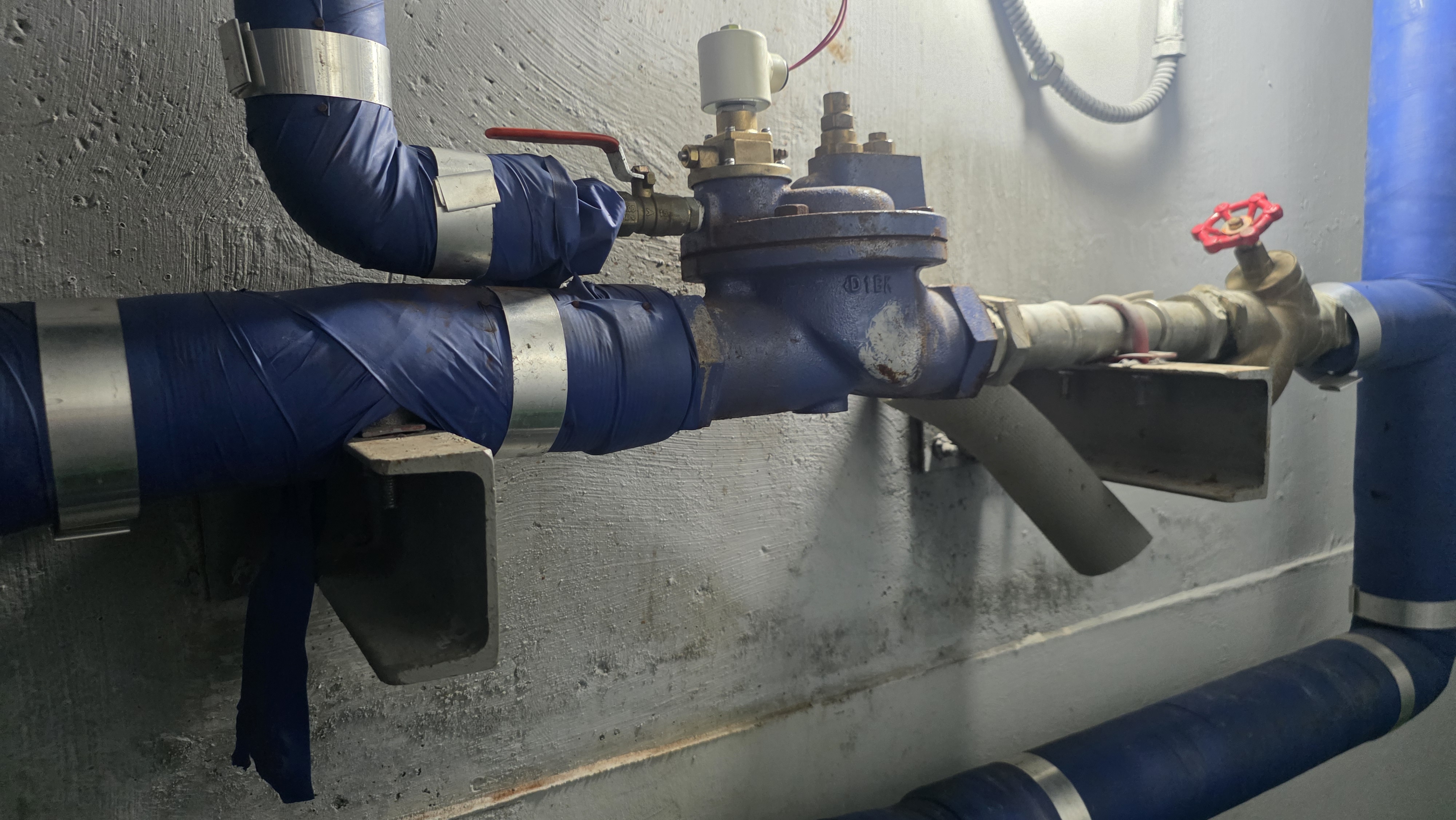

기존 정수위밸브 전체적인 설치 사진 어떻게 작업을 해야할지 잠시 생각

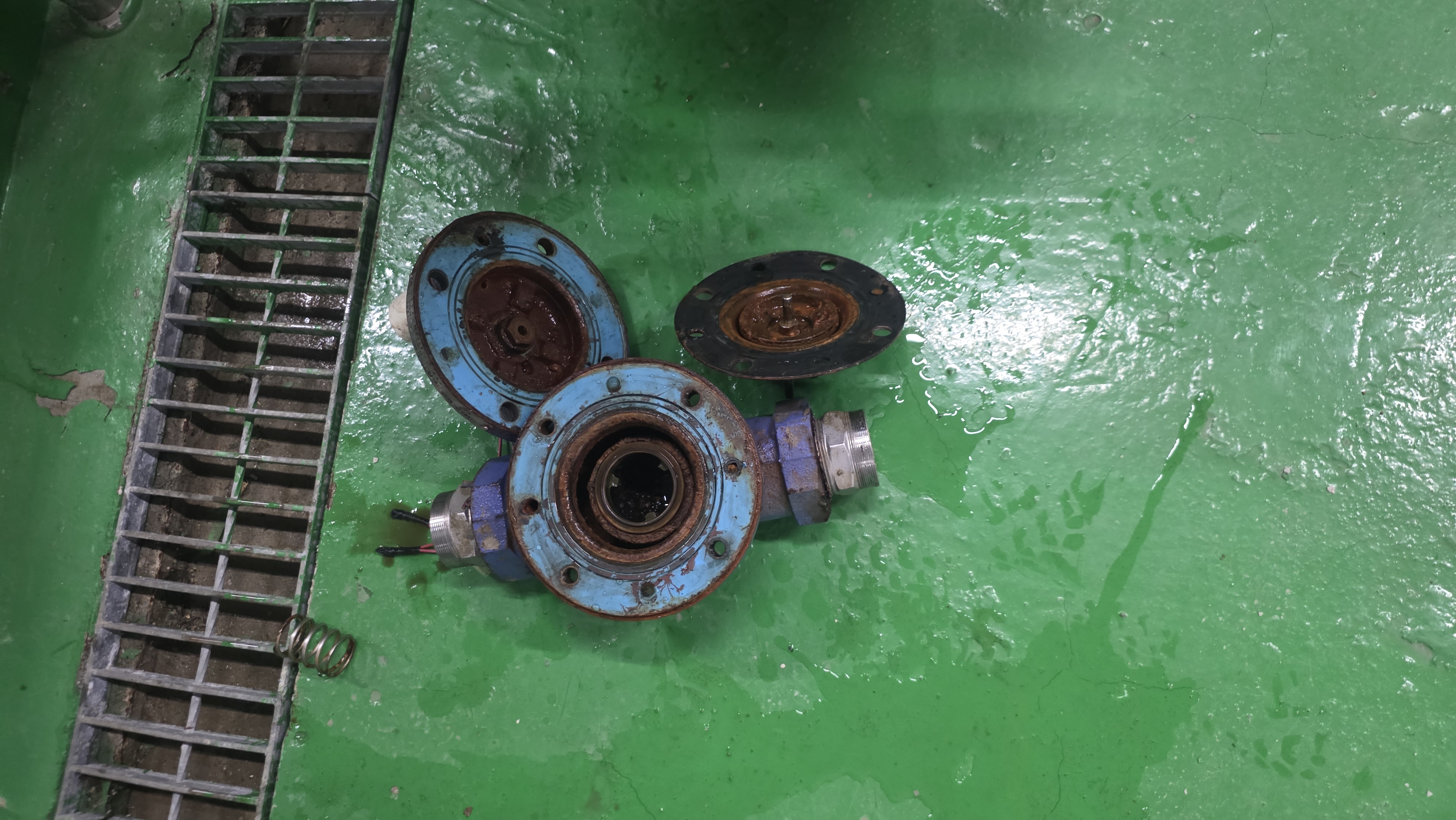

SR조인트로 배관구성되어있고 솔레노이드밸브 이후 15A 배관에 유니온을 사용하지 않아 올분해후 기존정수위밸브 분리

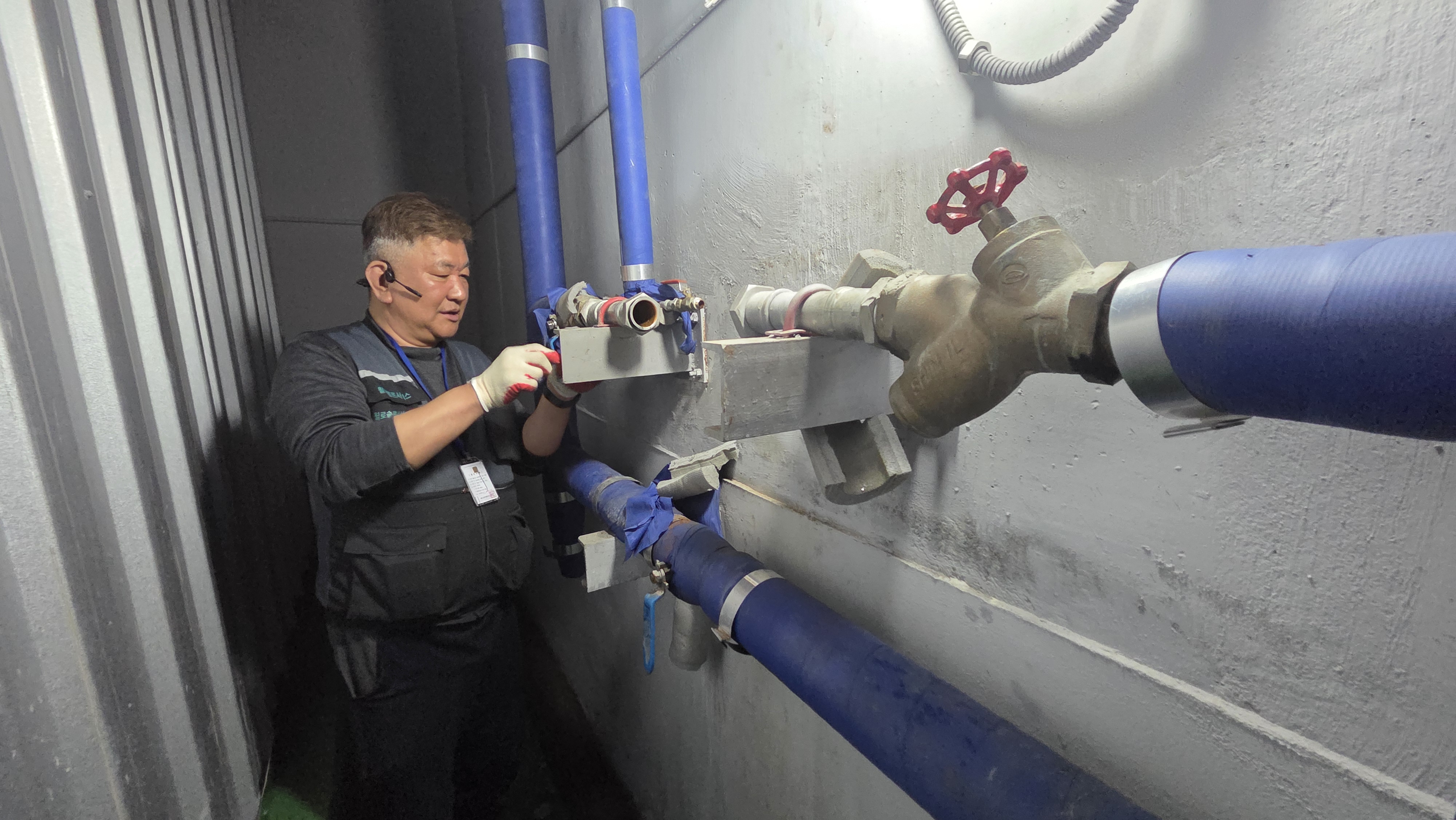

배관 고정U볼트 분리중

정수위밸브 2차측 볼밸브까지 배관분리

후렌지 타입으로 배관을 수정합니다

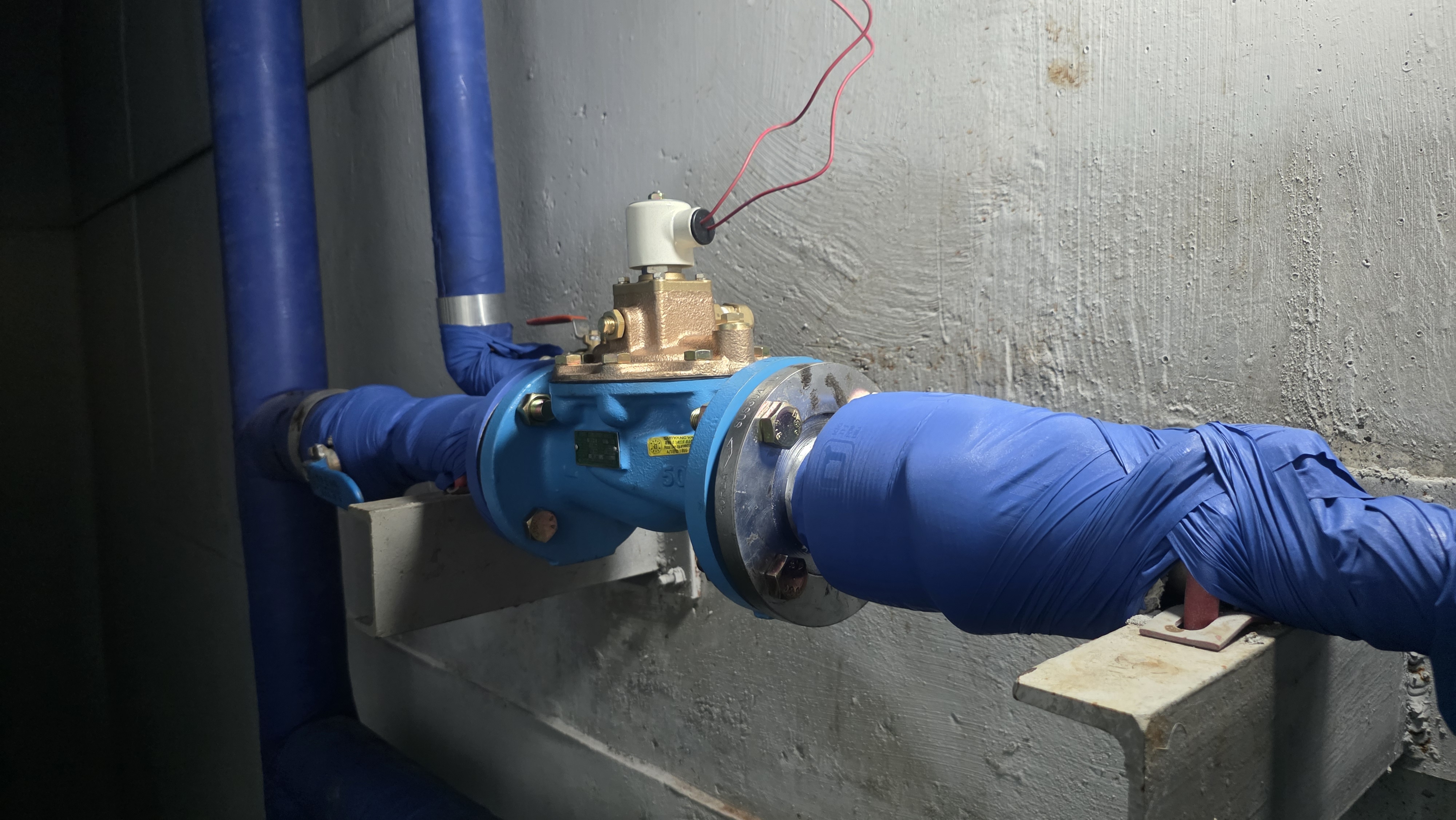

삼양정수위밸브 YAW-3 50A부착

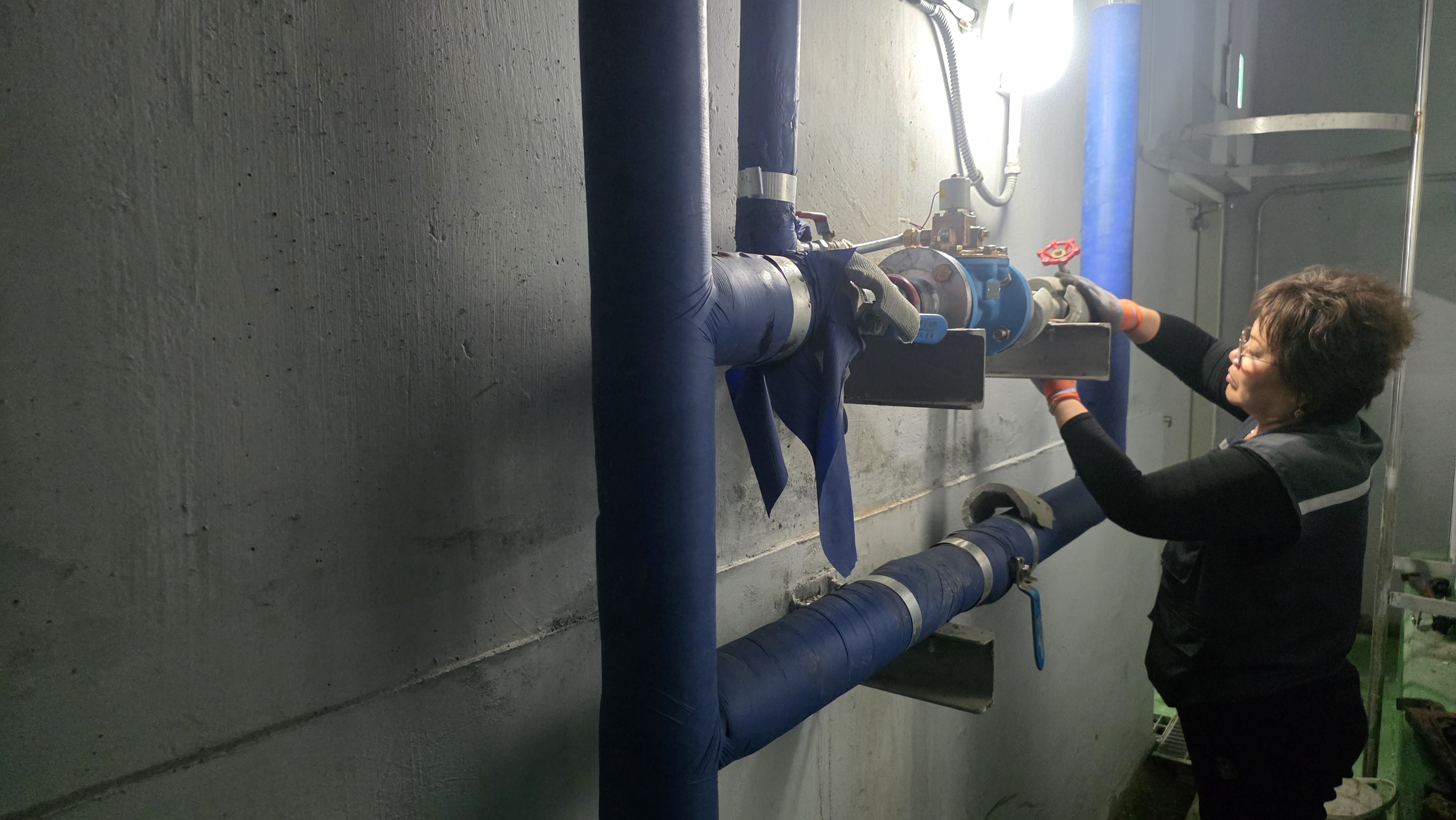

시수공급밸브를 열고 교체 수정한 배관 누수확인

시운전 보온완료
