YAW-3 구경80A 삼양정수위밸브 안닫힘으로 인한 신형 YAW-3 80A로 교체

강원도 영월군에 있는 모 아파트 입니다

아파트 담당 과장님으로 부터 정수위밸브 동작문의에 대한 연락입니다

우선 몇장의 사진을 받습니다

​

보내온 사진을 보니 삼양발브 레벨콘트롤밸브입니다

구경100A 이하 모델입니다

YAW-3F 모델로 삼양발브 정수위밸브입니다

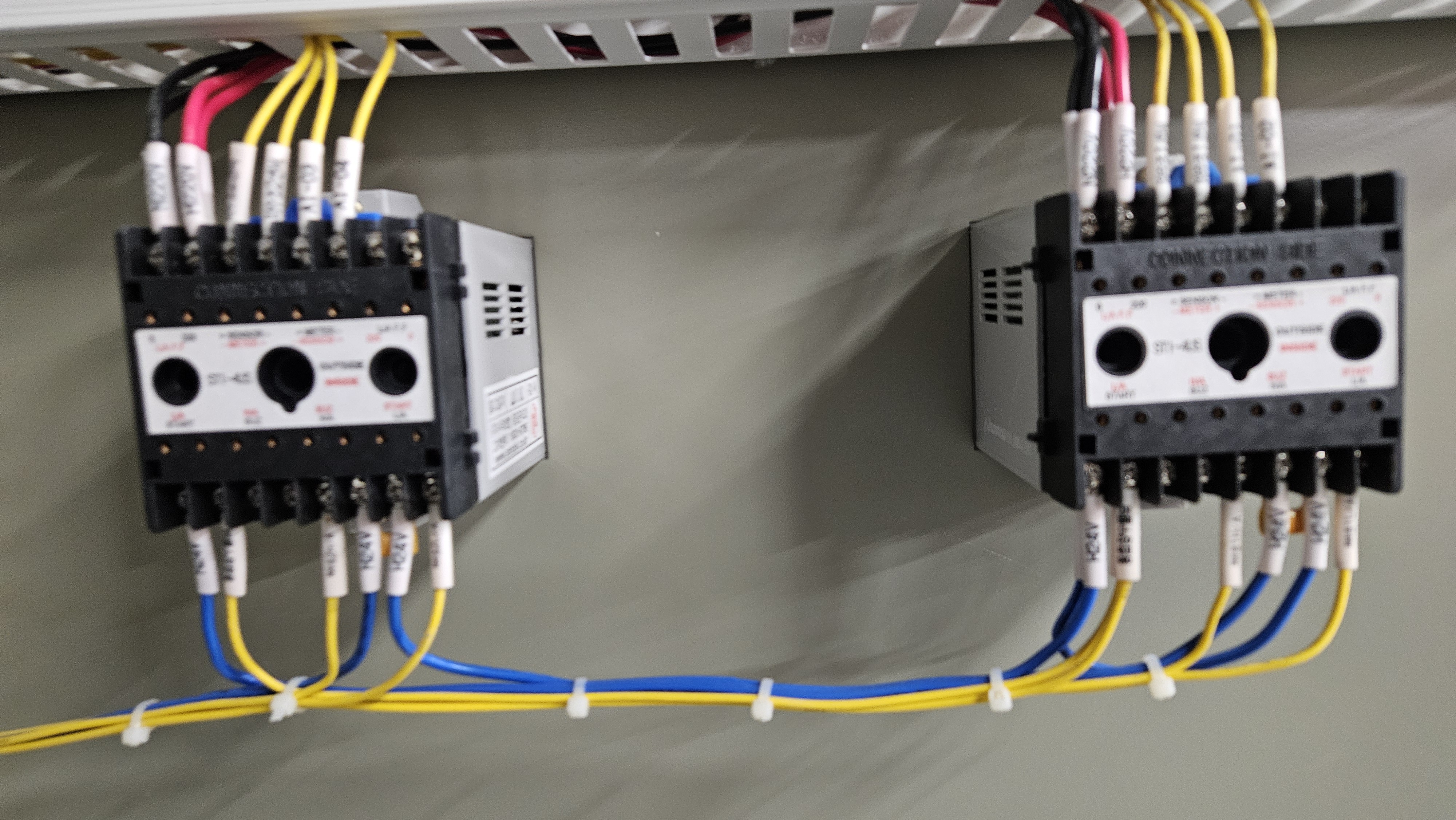

저수조 레벨톤트롤러는 사진입니다

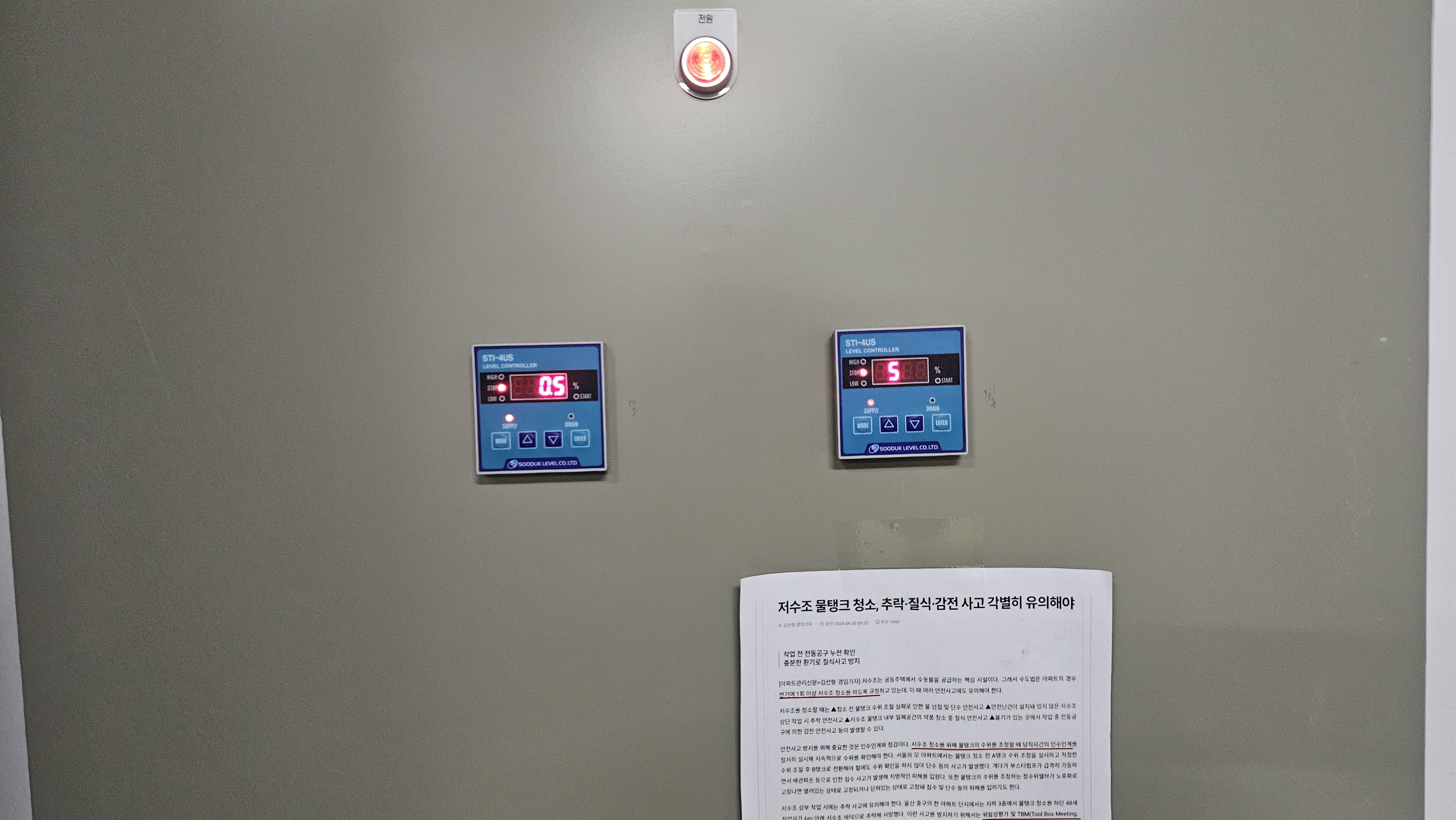

SIT-4US모델로 수덕레벨 레벨콘트롤러입니다

​

99%99.5% 로 있는것으로 보아 아마 정수위밸브가 제대로 안닫힌것 같습니다

담당과장님께서 자체적으로 분해후 수리를 했다고 합니다

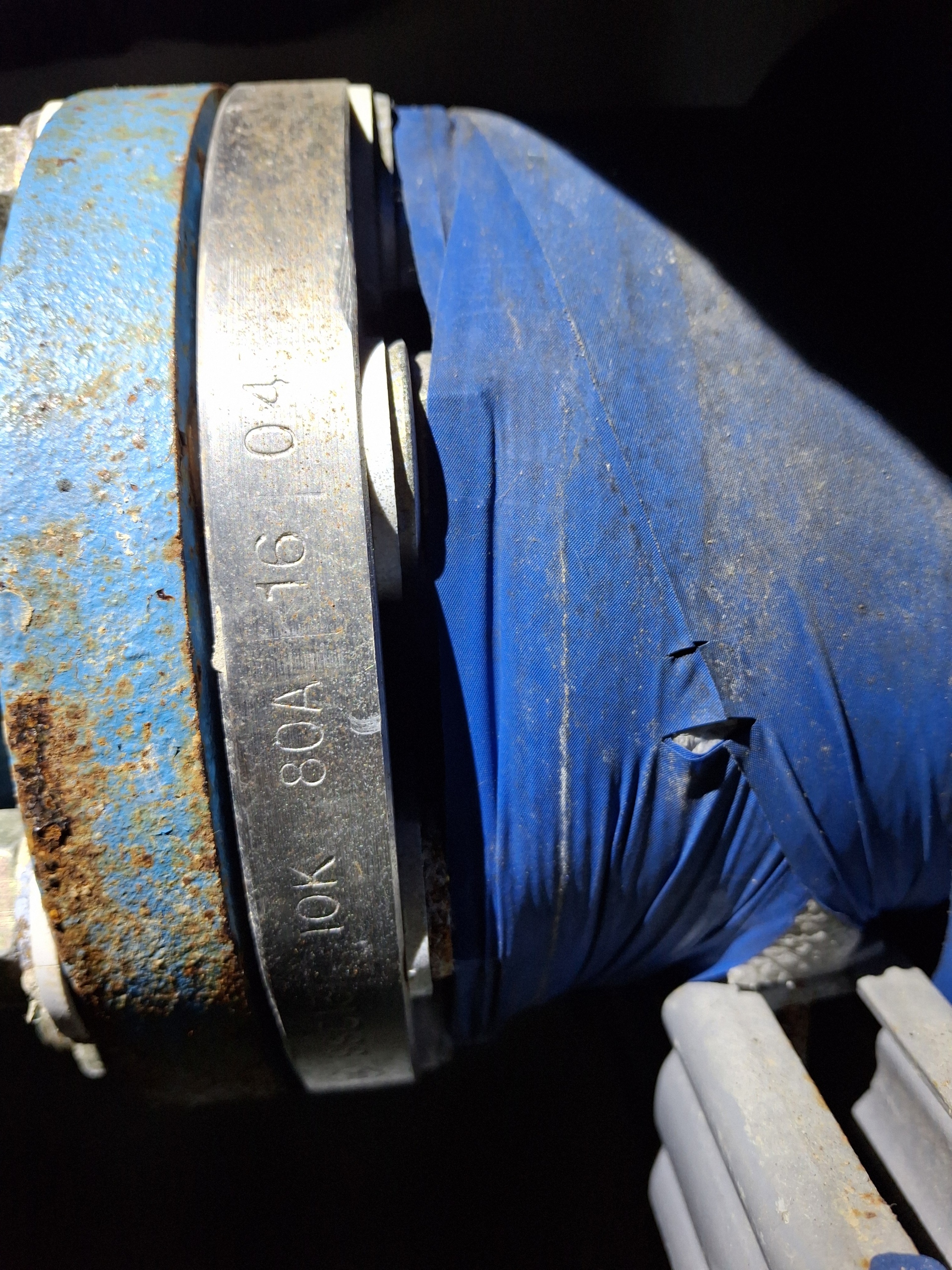

정수위밸브 접합후렌지를 보니 10K80A로 표시되가 되어있습니다

이경우 정수위밸브도 80A 입니다



저수조 상부 사진인데 이게 뭔지 잘모르겠다고 합니다

사진을 보니 정수위밸브 고장을 대비해서 2차안전밸브로 설치된 피스텍밸브입니다

A탱크에 이어 B탱크 정수위밸브를 지나 저수조 상부에 A탱크 B탱크 각각 설치되어 볼탑과 연결 볼탑이 수위에 따라 들어올려지면 피스텍밸브가 닫혀 물넘침을 방지하는 2차 안전장치입니다

자체적으로 정수위밸브를 분해하고 청소하고 솔레노이드밸브도교체를 햇지만 계속 제대로 안닫힌는것 같다고 합니다

정수위밸브 간단하고 정확한 진단법입니다

​

저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브 40A~150A까지



신한정수위밸브 50A~200A까지



삼양정수위밸브32A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음





삼양레벨콘트롤밸브 YAW-3F 모델은 니들밸브가 없는 오리피스방식입니다



위 와 같이 충분히 아파트 관리과장님 관리소장님과 의견을 나누고

결국 저희 대승엔지니어링에서 출장하여 조치하기로 하고

수리 견적과 교체 견적서를 보내드렸습니다

​

거리도 있고 하여 결국 교체작업으로 진행하기로 했습니다

교체전 미리 시수밸브를 잠궈 어느정도 수위를 낮춰 밸브 교체후 시운전을 할수있도록 수위조정을 부탁드렸습니다

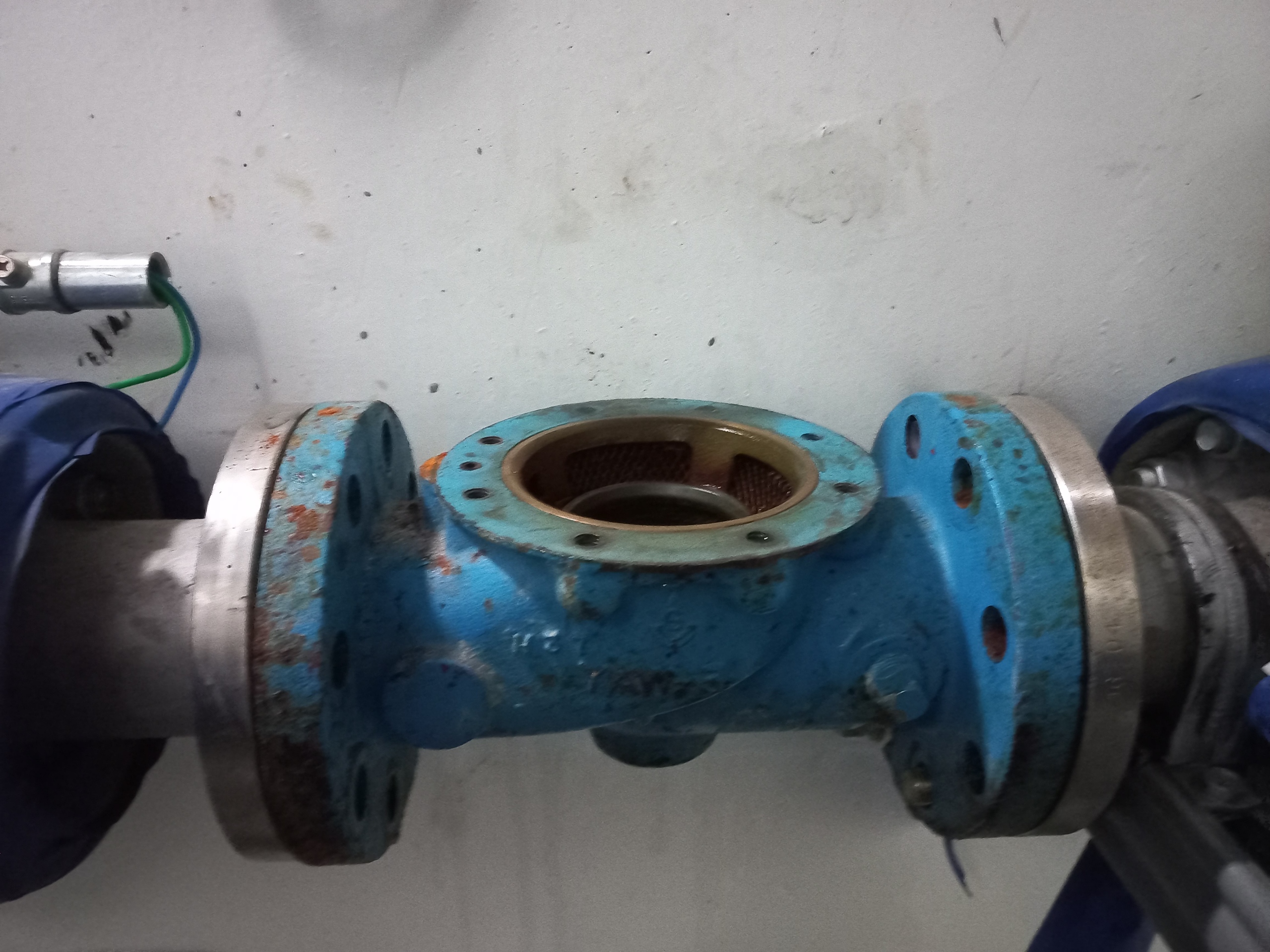

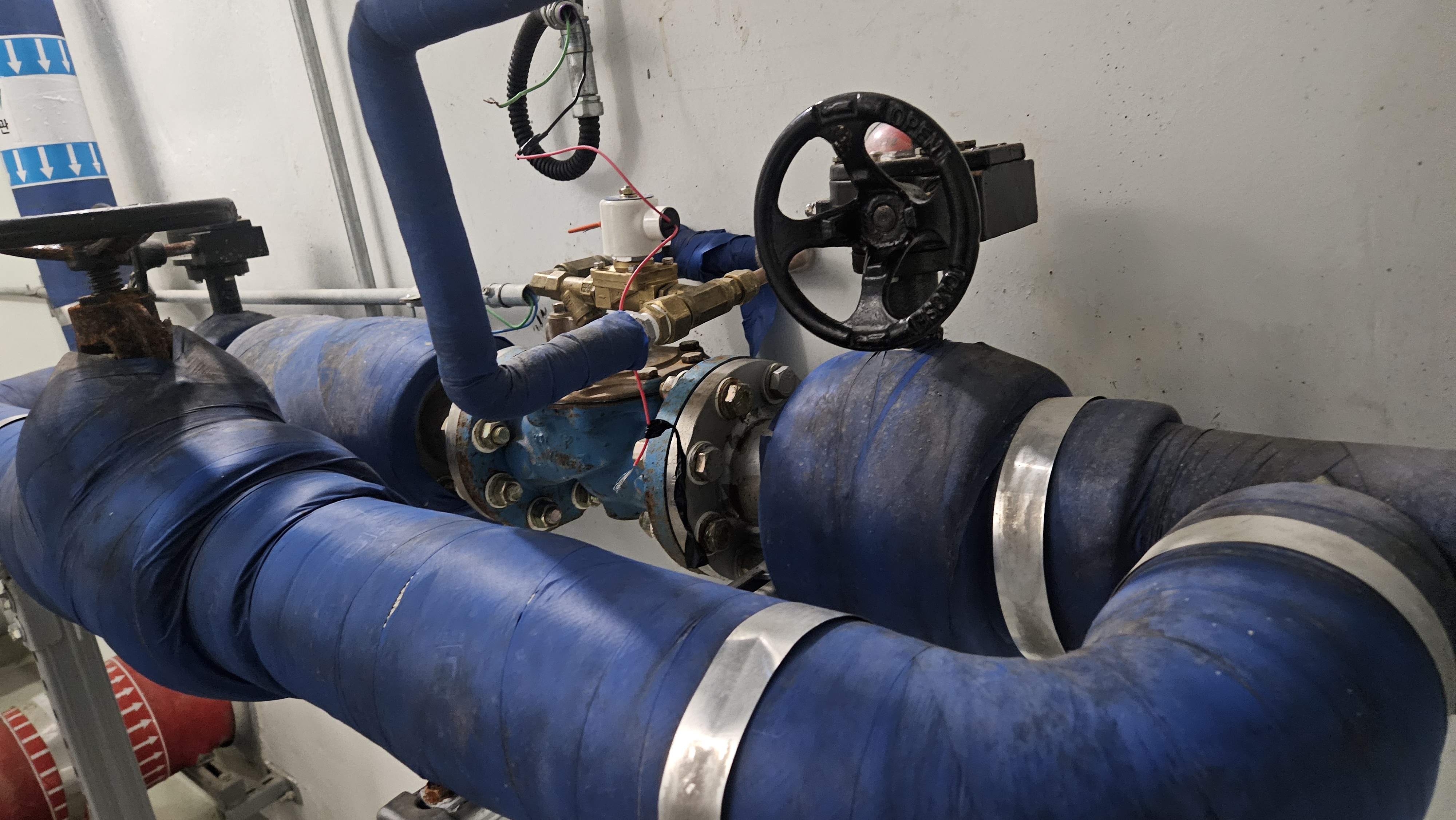

삼양정수위밸브 와 바이패스 배관입니다

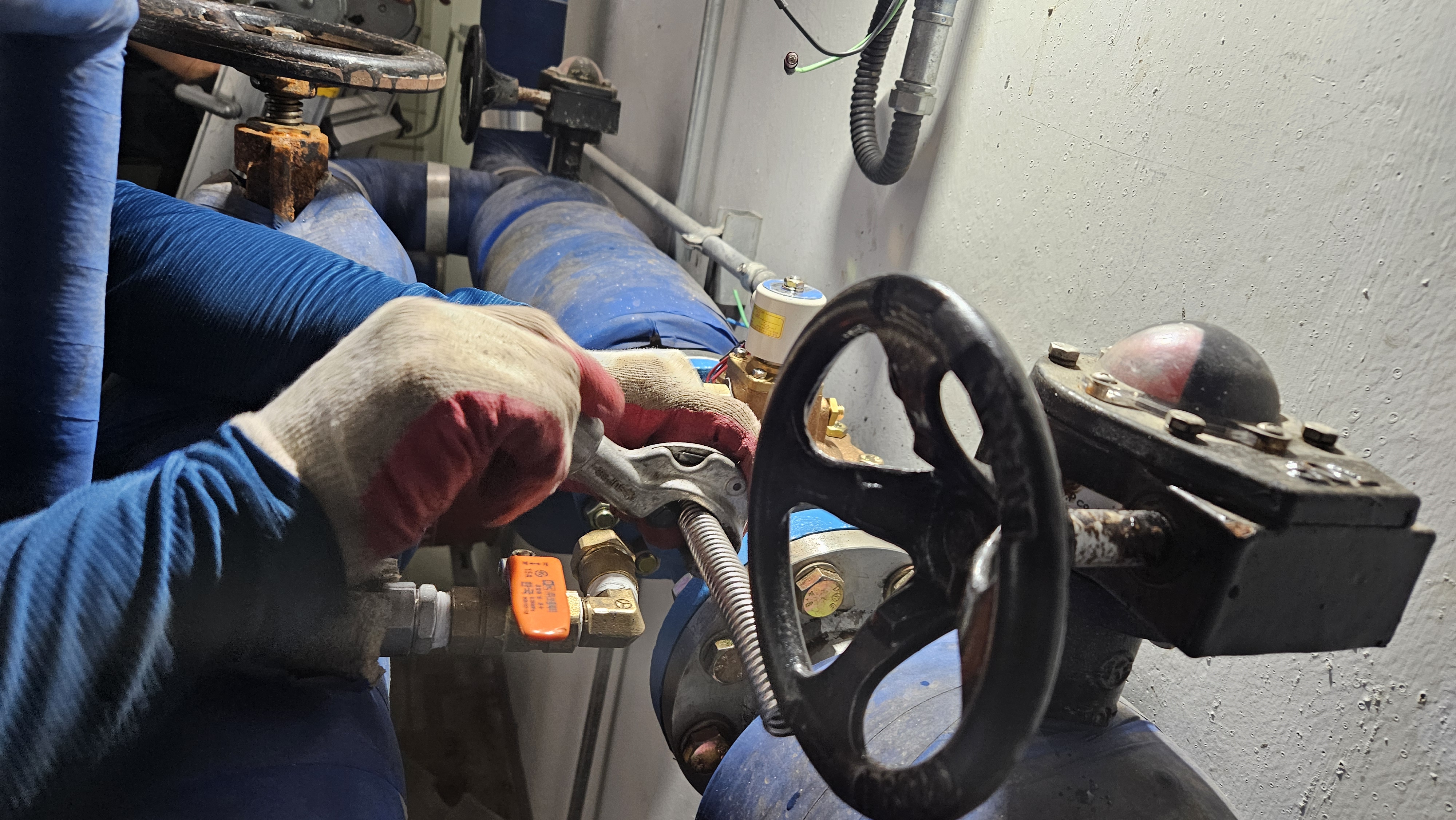

교체작업을 진행하기위해 정수위밸브 상부 배관을 분리중

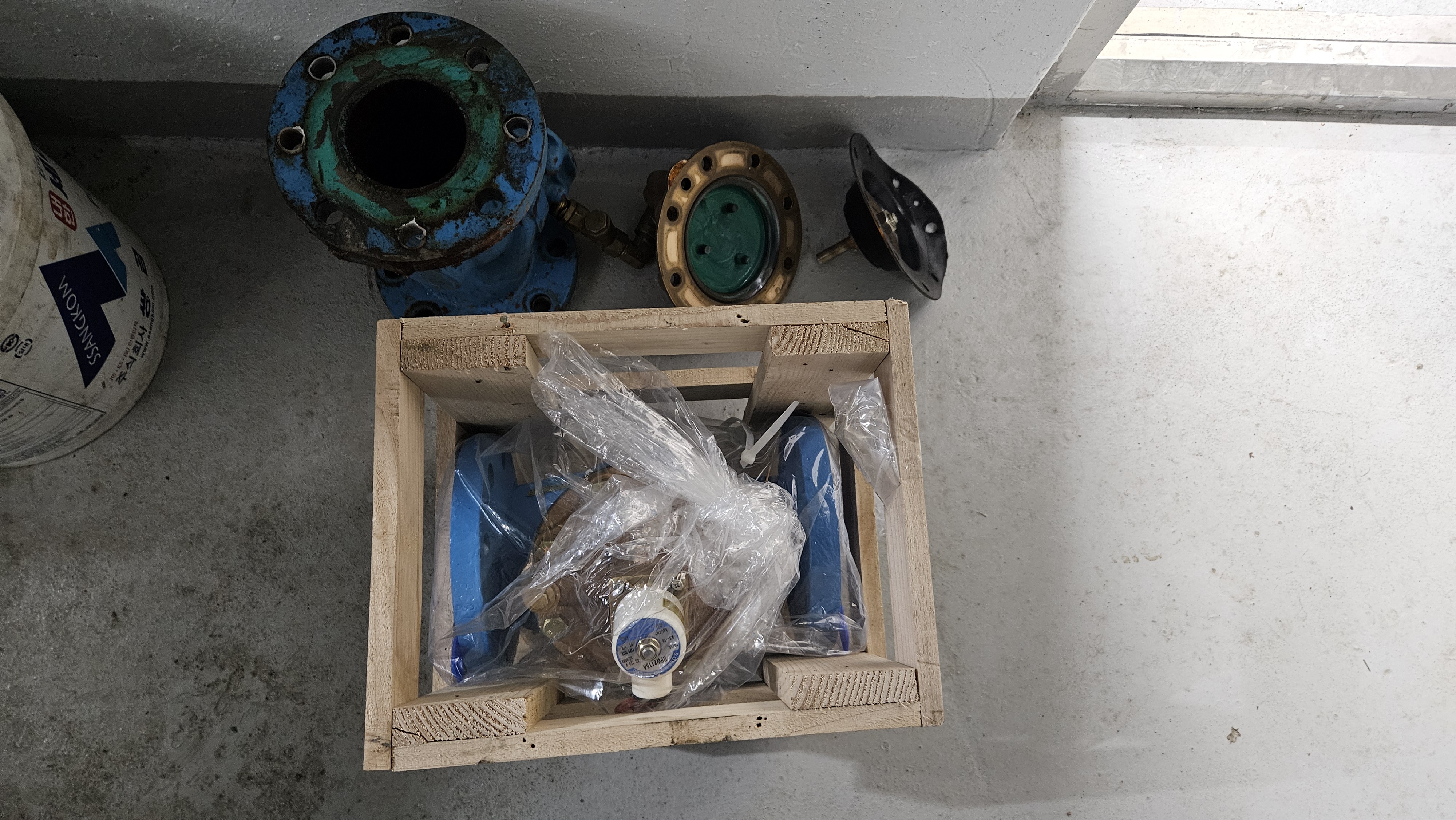

준비해온 신형삼양정수위밸브 YAW-3 80A 입니다

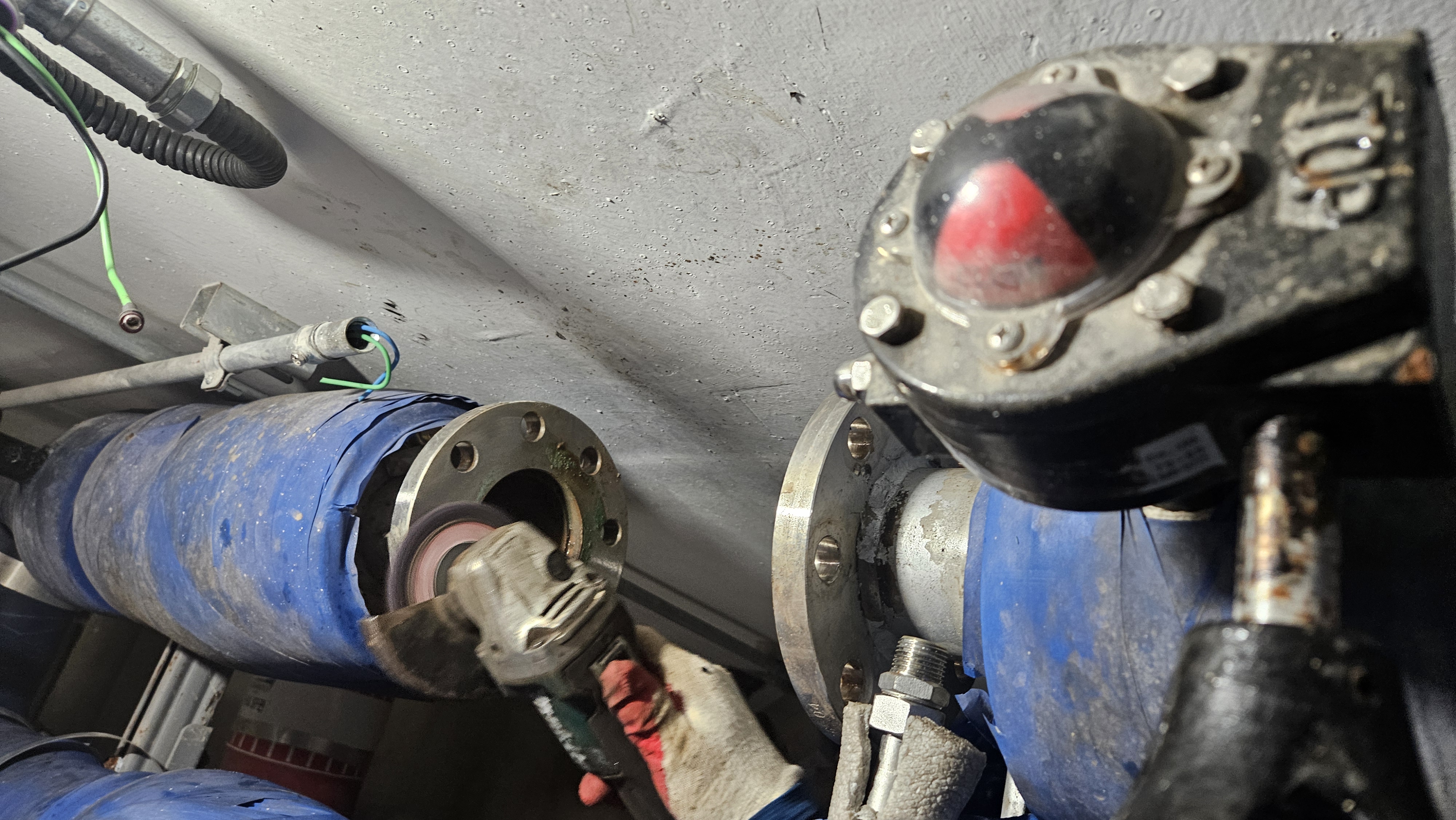

밸브 설치후 지지대를 했는지 후렌지 볼트가 분리후 나올수가 없는 구조라 그라인더로 컷팅합니다

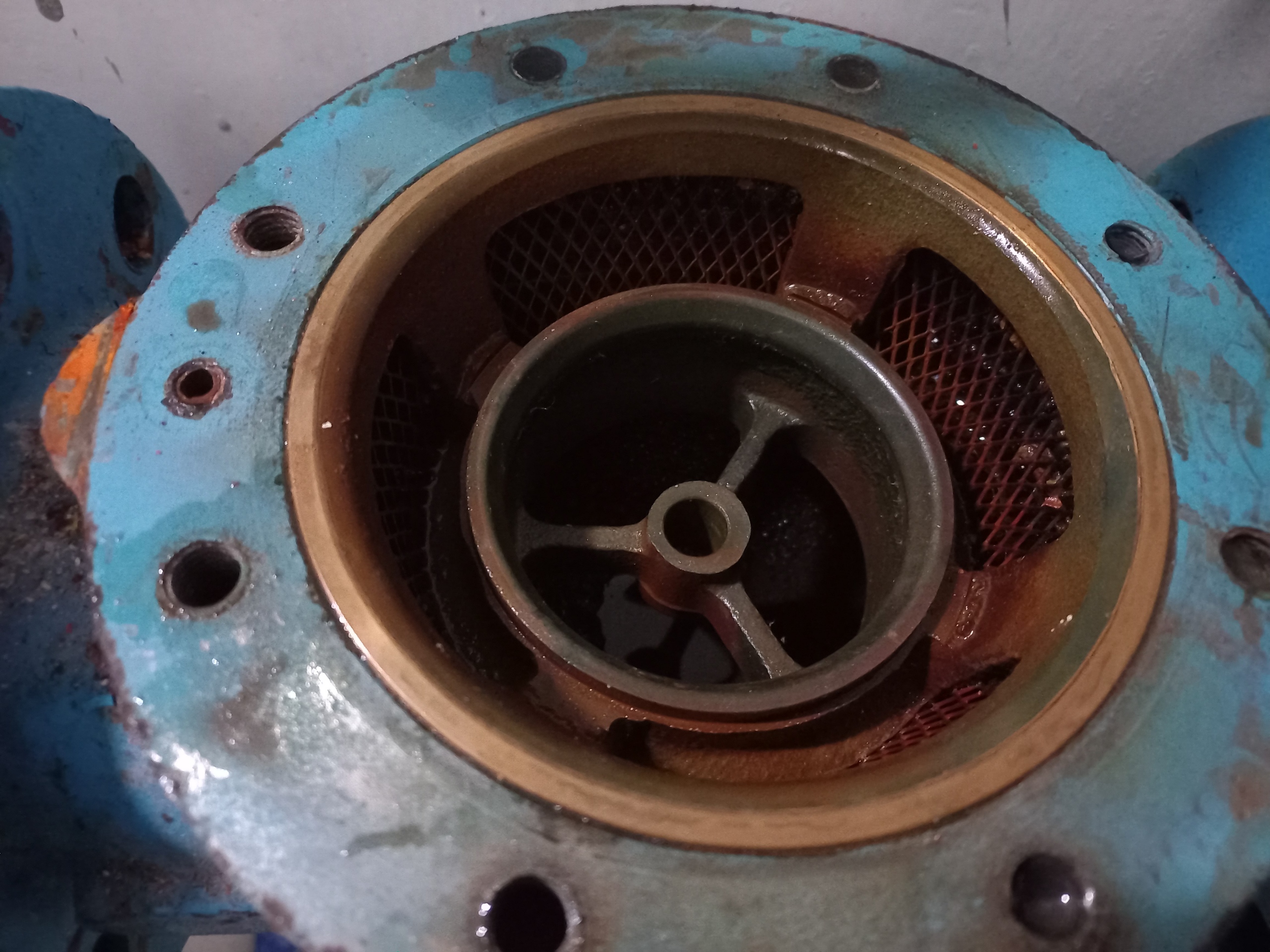

이물질 제거 크리닝

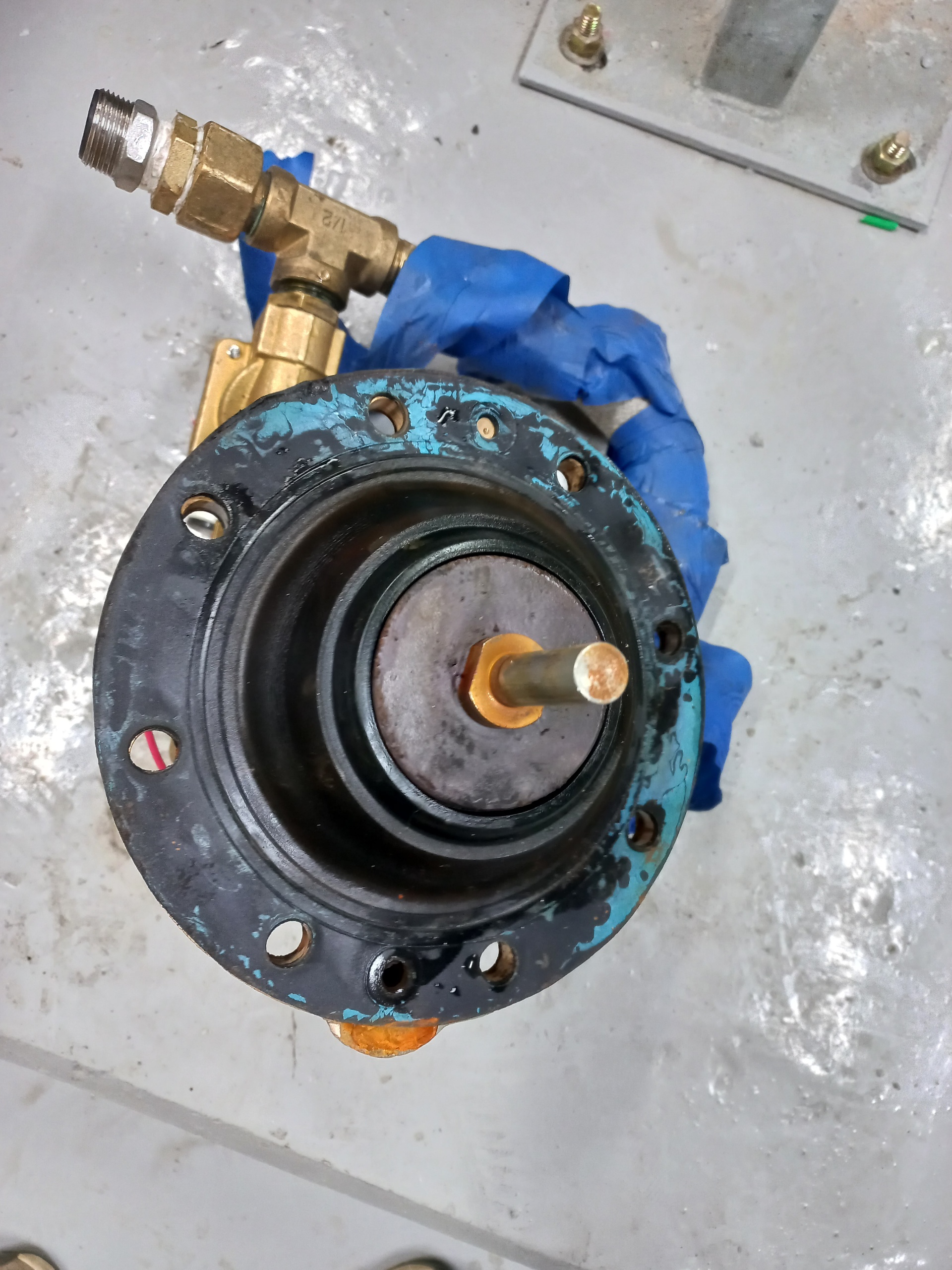

기존밸브와 교체할 신형밸브 솔레노이드밸브 일체형 비교샷

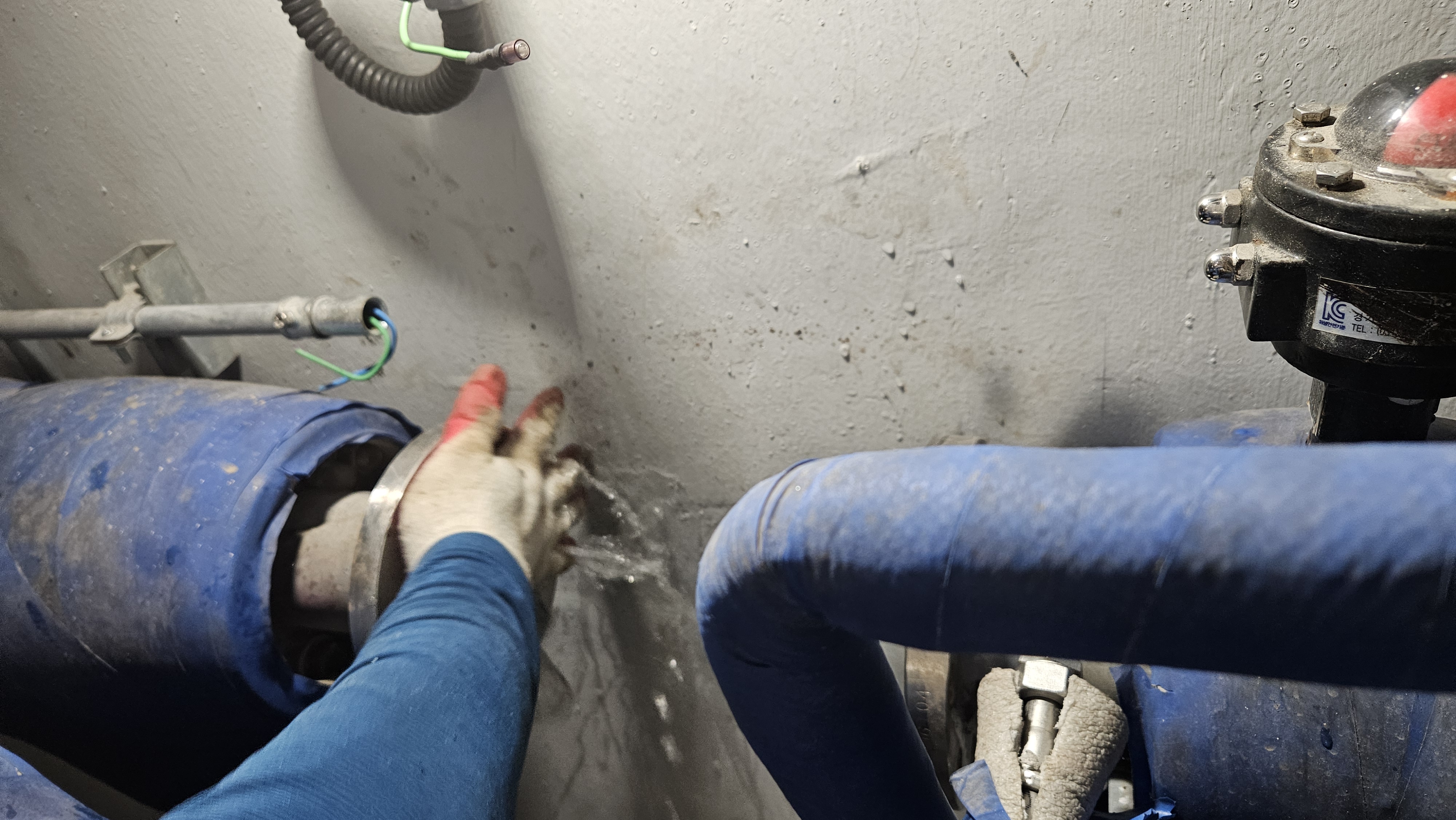

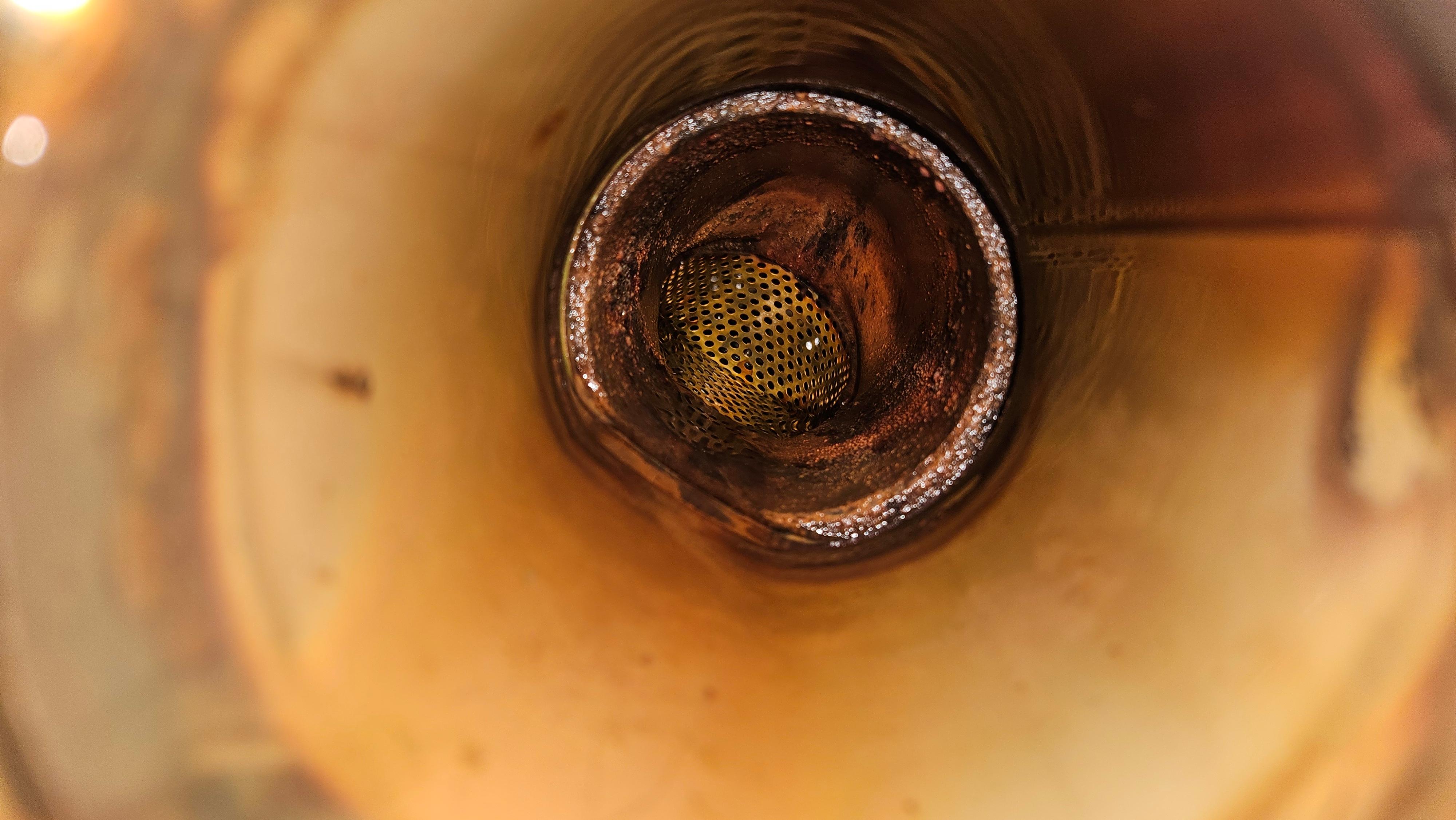

이물질 제거를 위한 배관내 후래씽작업

배관과 스트레이너가 올스텐제품이라 이물질이 거의 없습니다



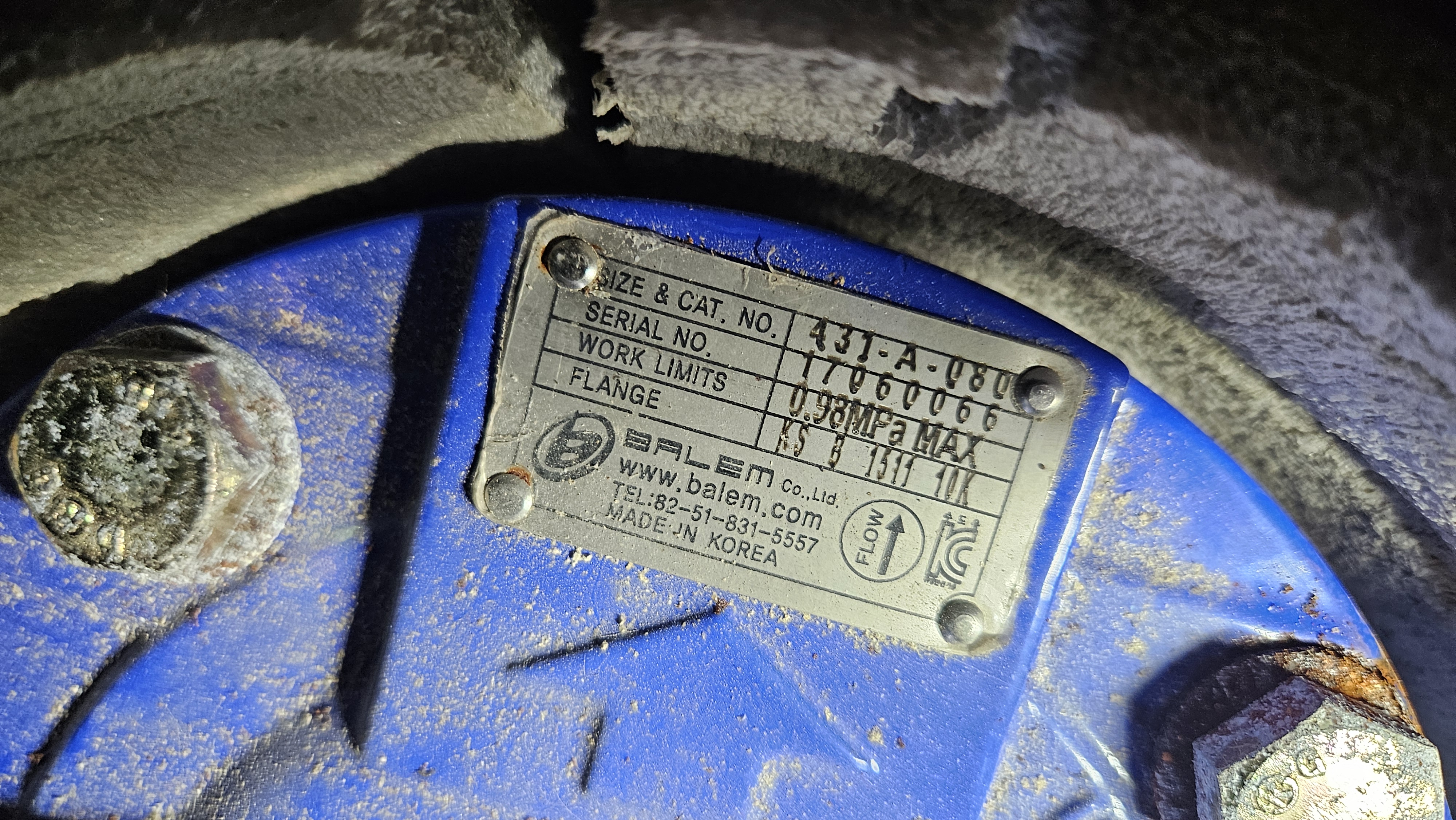

YAW-3 레벨콘트롤밸브 명판

저희대승엔지니어링에서는 항상 최신제조품으로 정수위밸브를 교체하여 혹시모를 제조날짜로 인한 A/S발생시 어려운점을 최대한 줄이고자 노력합니다

저희 대승엔지니어링에서 교체후 시운전 등록

혹시모를 이상시 2년간 A/S를 본사 각지역A/S팀을 통해 편하게 받으실수있습니다

거의 문제가 없습니다

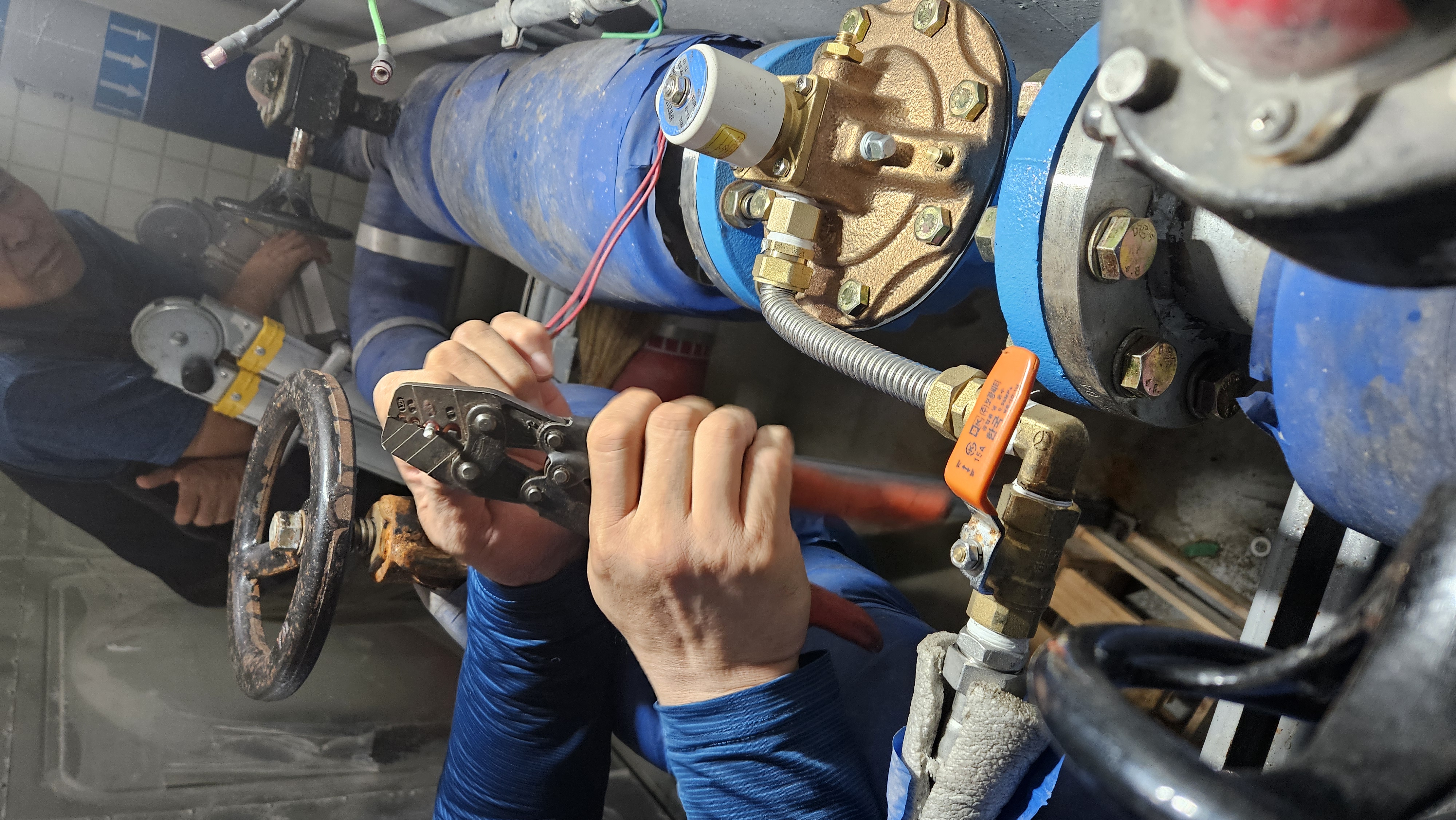

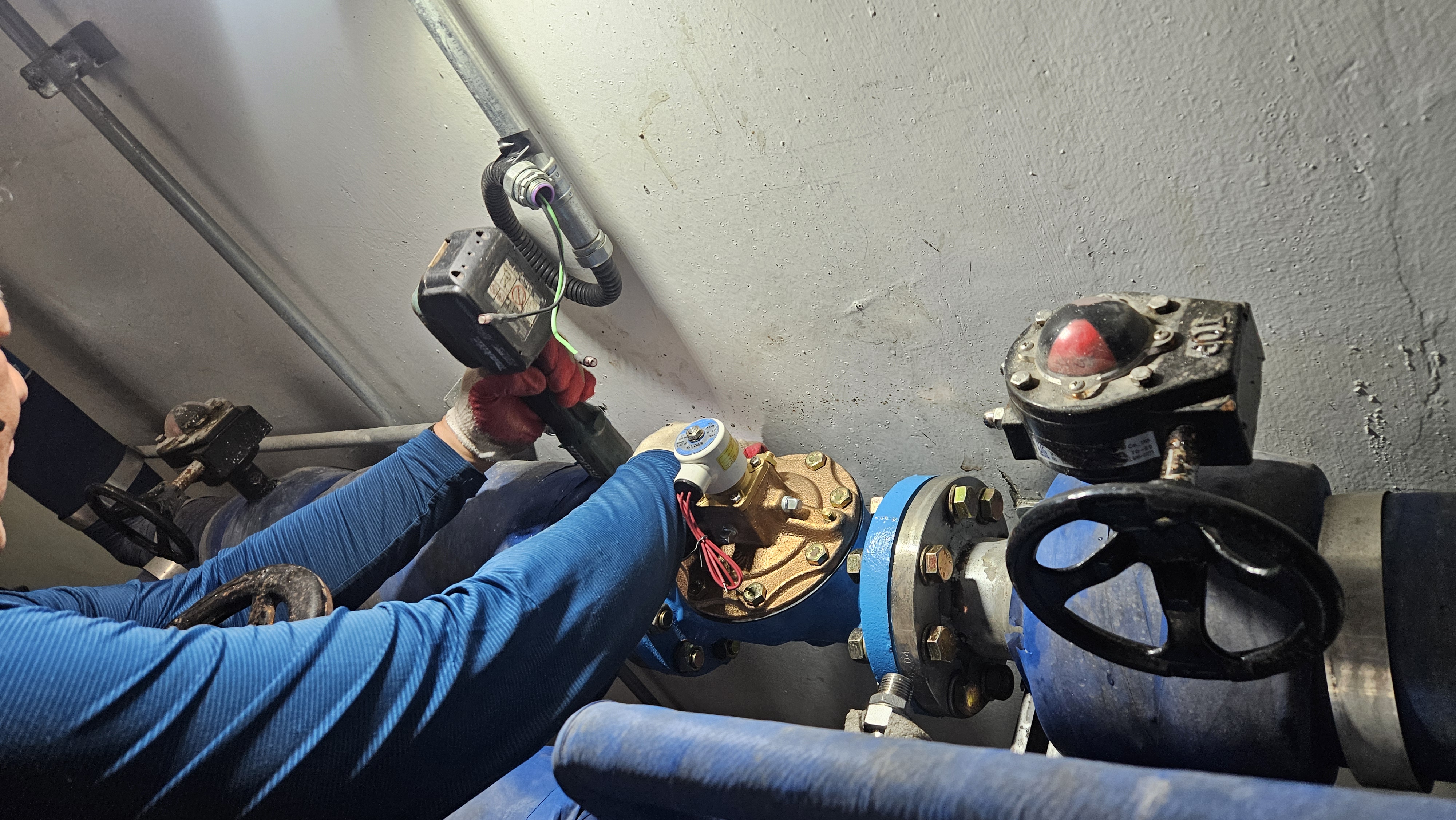

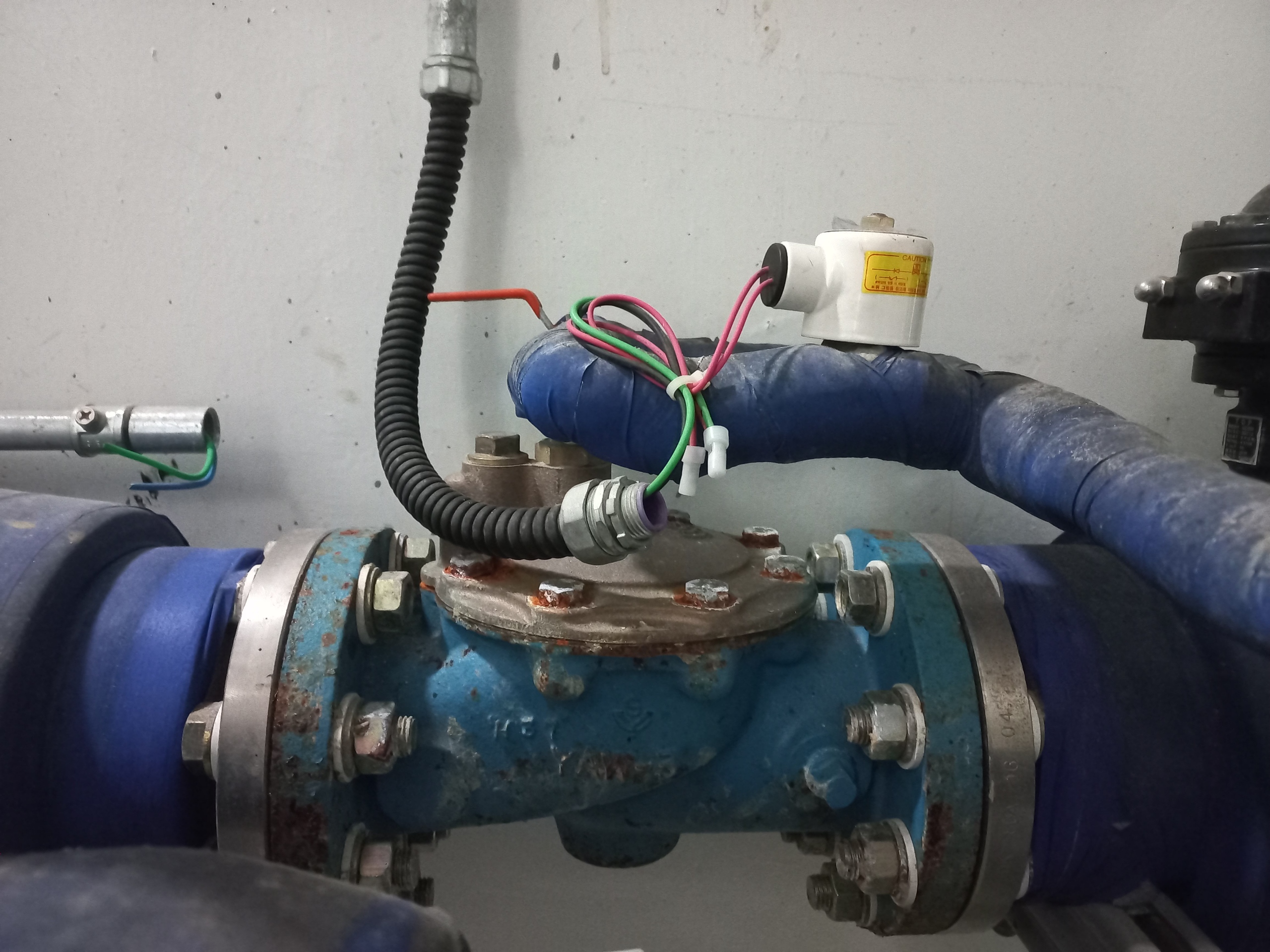

솔레노이드밸브 일체형 삼양정수위밸브 부착중



기존 볼탑라인 배관과 솔레노이드밸브 2차측을 연결해줘야합니다

저희 대승엔지어링에서는 정수위밸브 점검이 용이하도록 솔레노이드밸브 전원선을 짹으로 만들어 놓습니다



강원도 영월군이라 거리도 있고해서

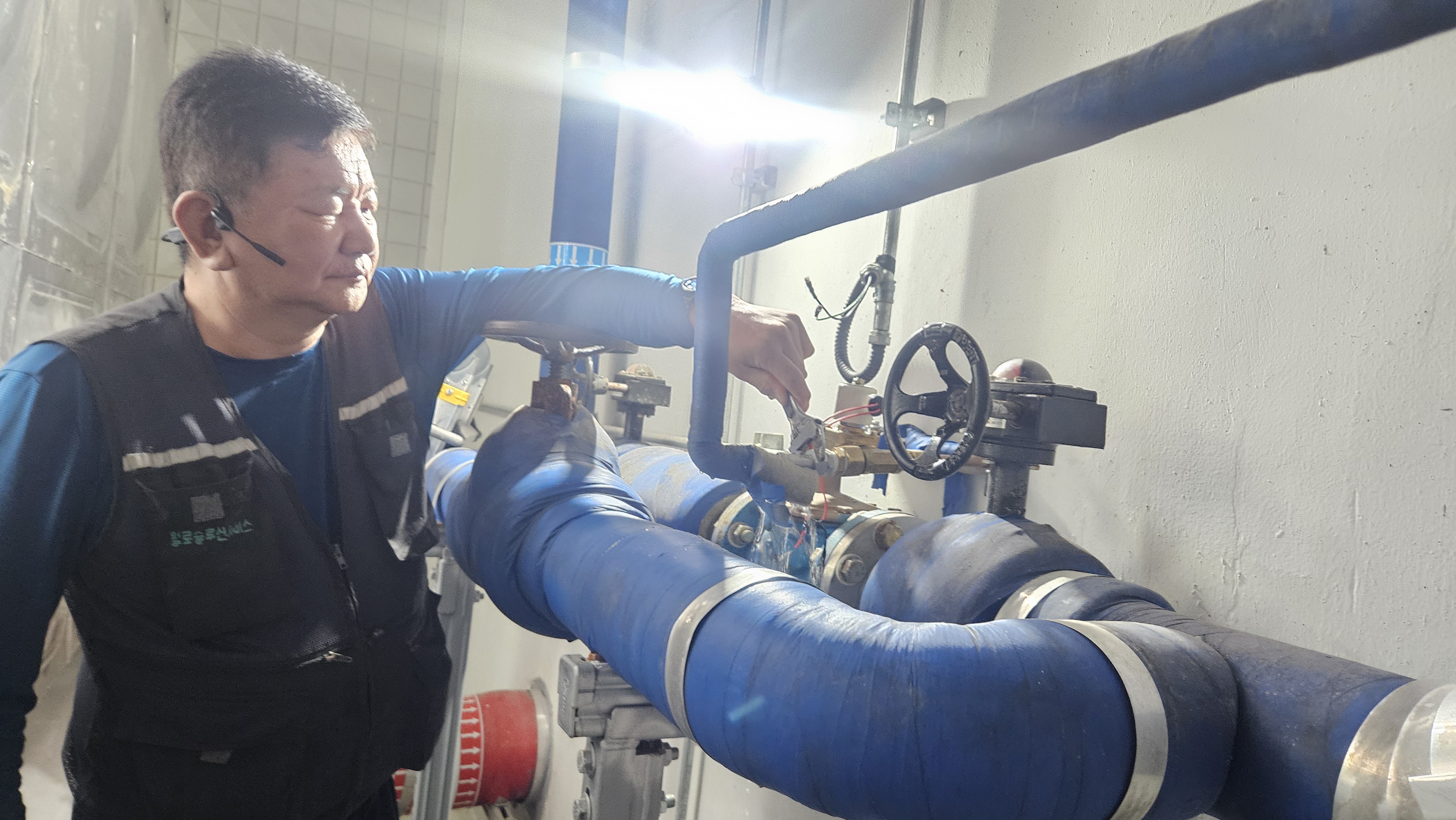

정수위밸브 교체후 레벨콘트롤등을 점검하고 있습니다

저수조 상부에 올라가 점검구를 열어 내부 볼탑라인을 확인 아파트 관리사무소에 정수위밸브 원리등도 설명합니다

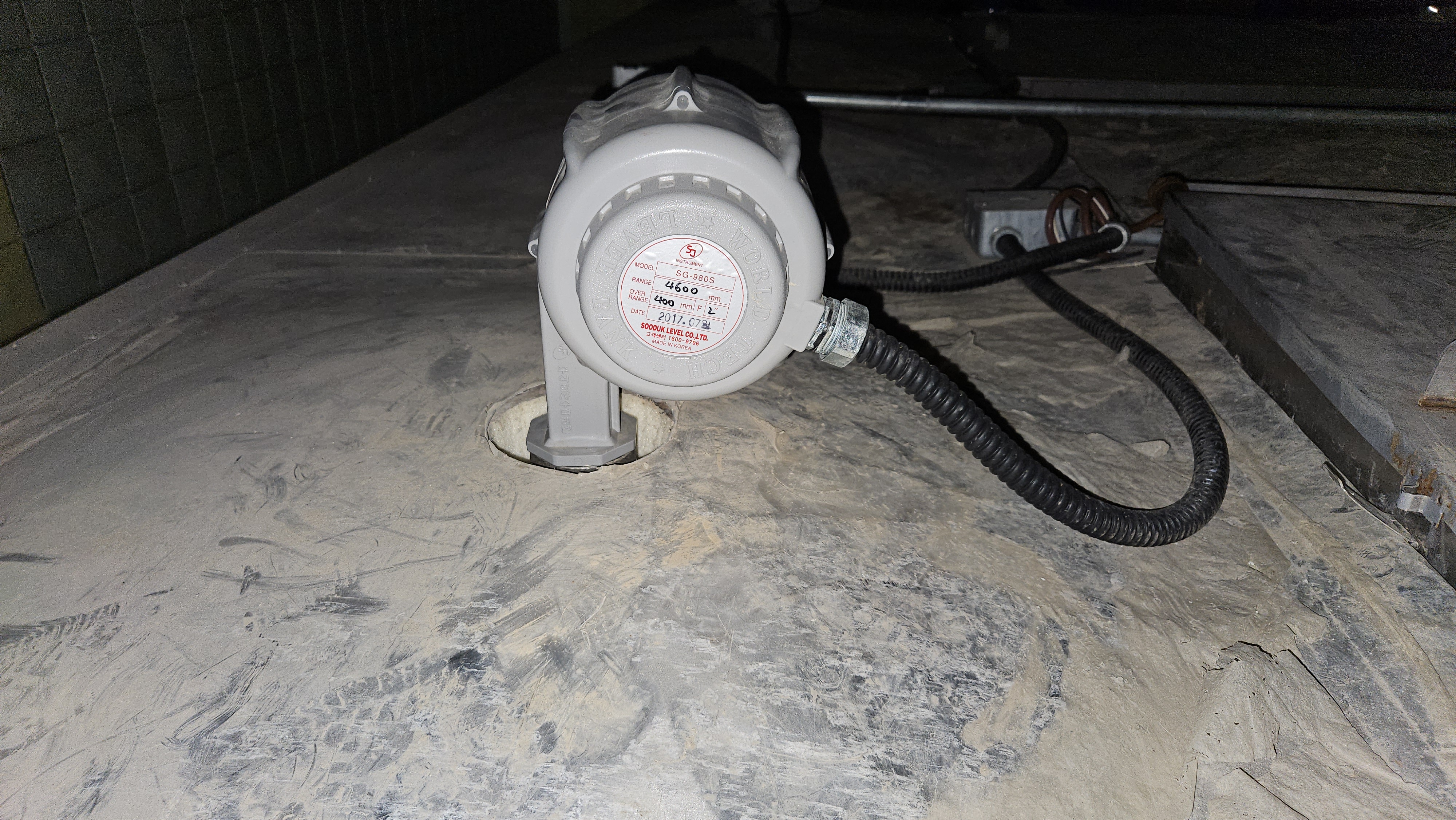

저수조 수위를 측정해주는 기어식레벨센서 입니다

수덕레벨SG-980S 모델입니다

추후 이상시 빠른대처를 위해 기어식레벨센서 제원을 사진으로 남김니다

위에서 설명드린 피스텍밸브 입니다

관리사무소에 피스텍밸브 설치된 이유 원리 작동방법에 대해 설명드립니다

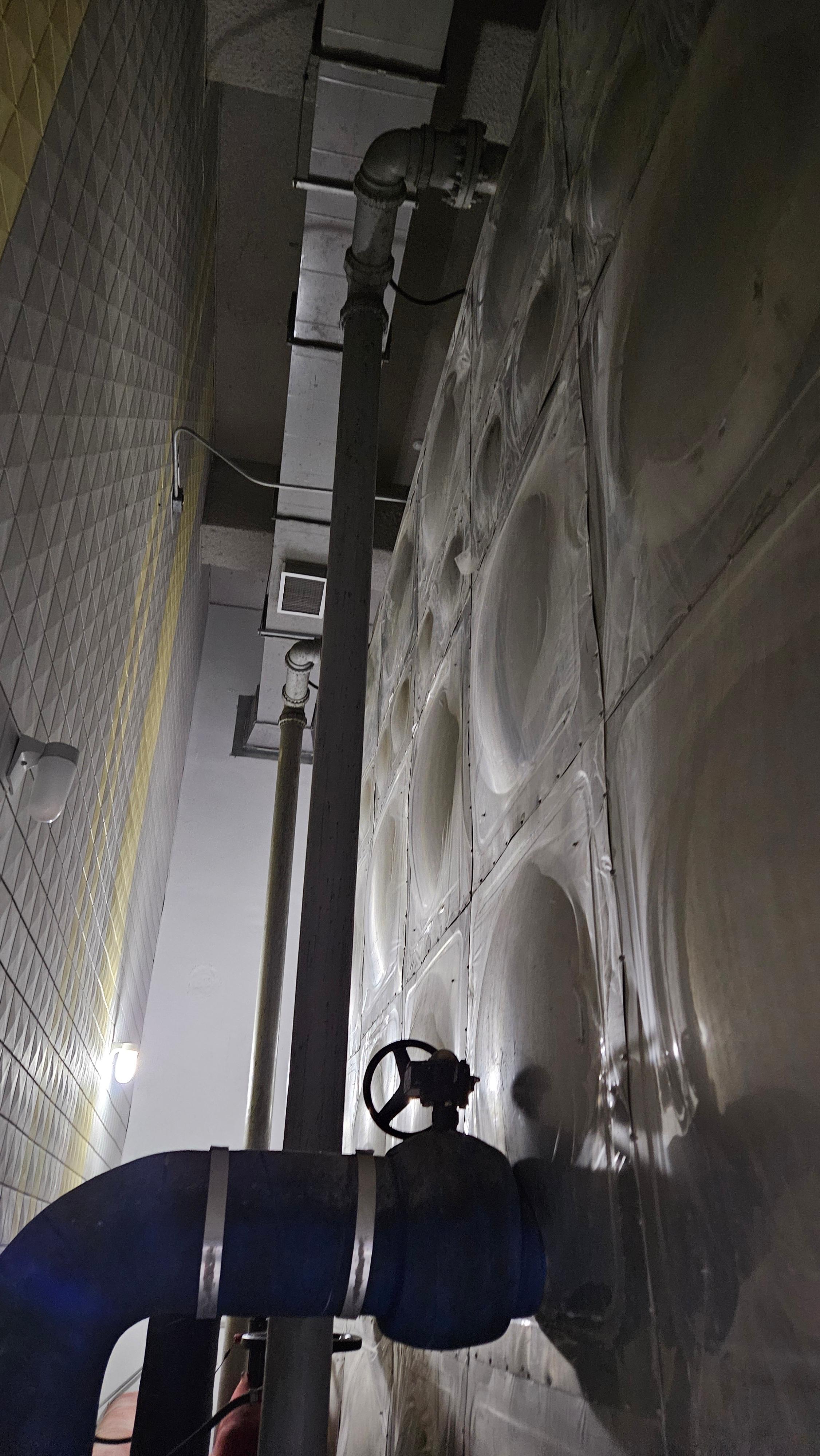

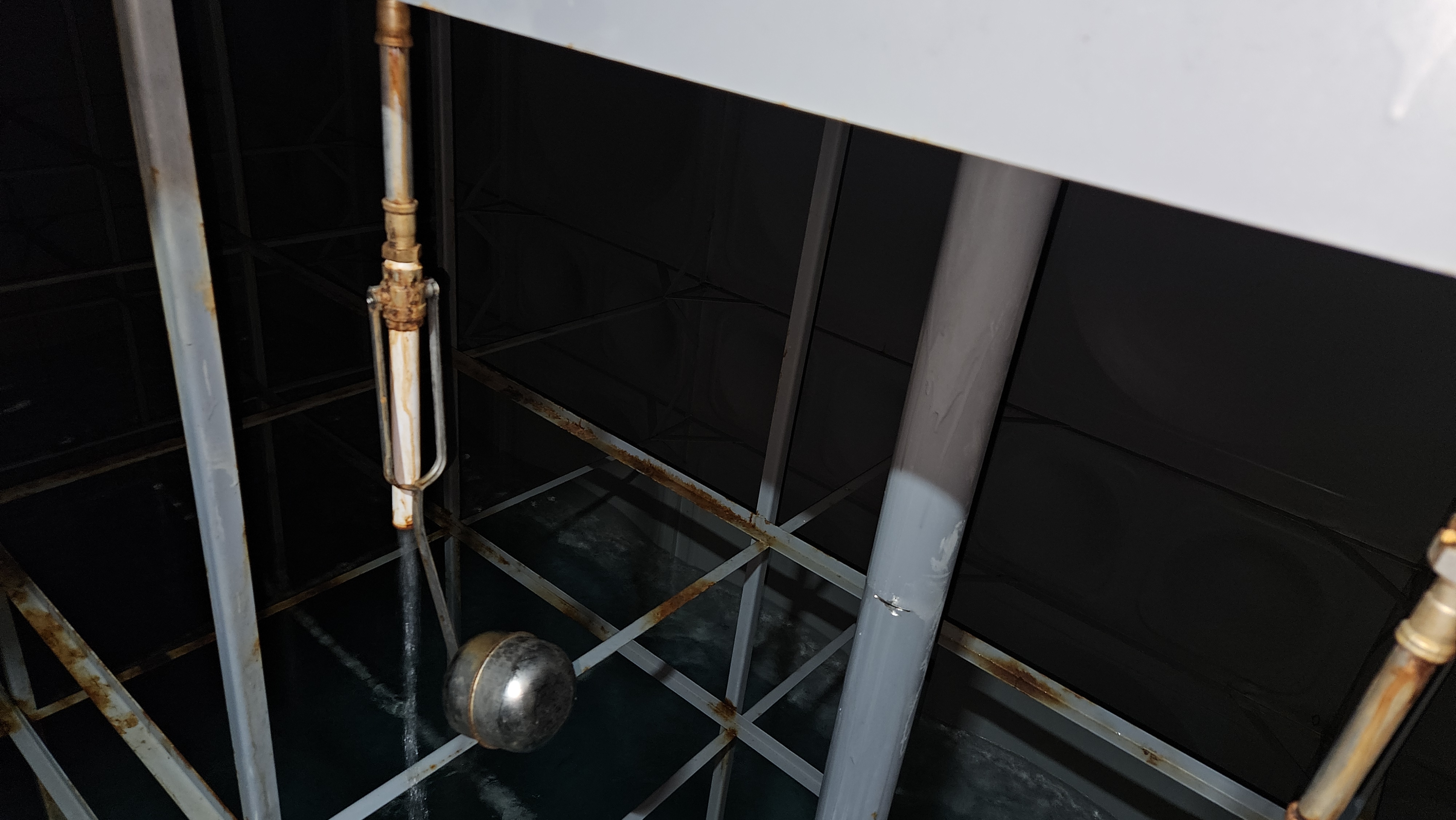

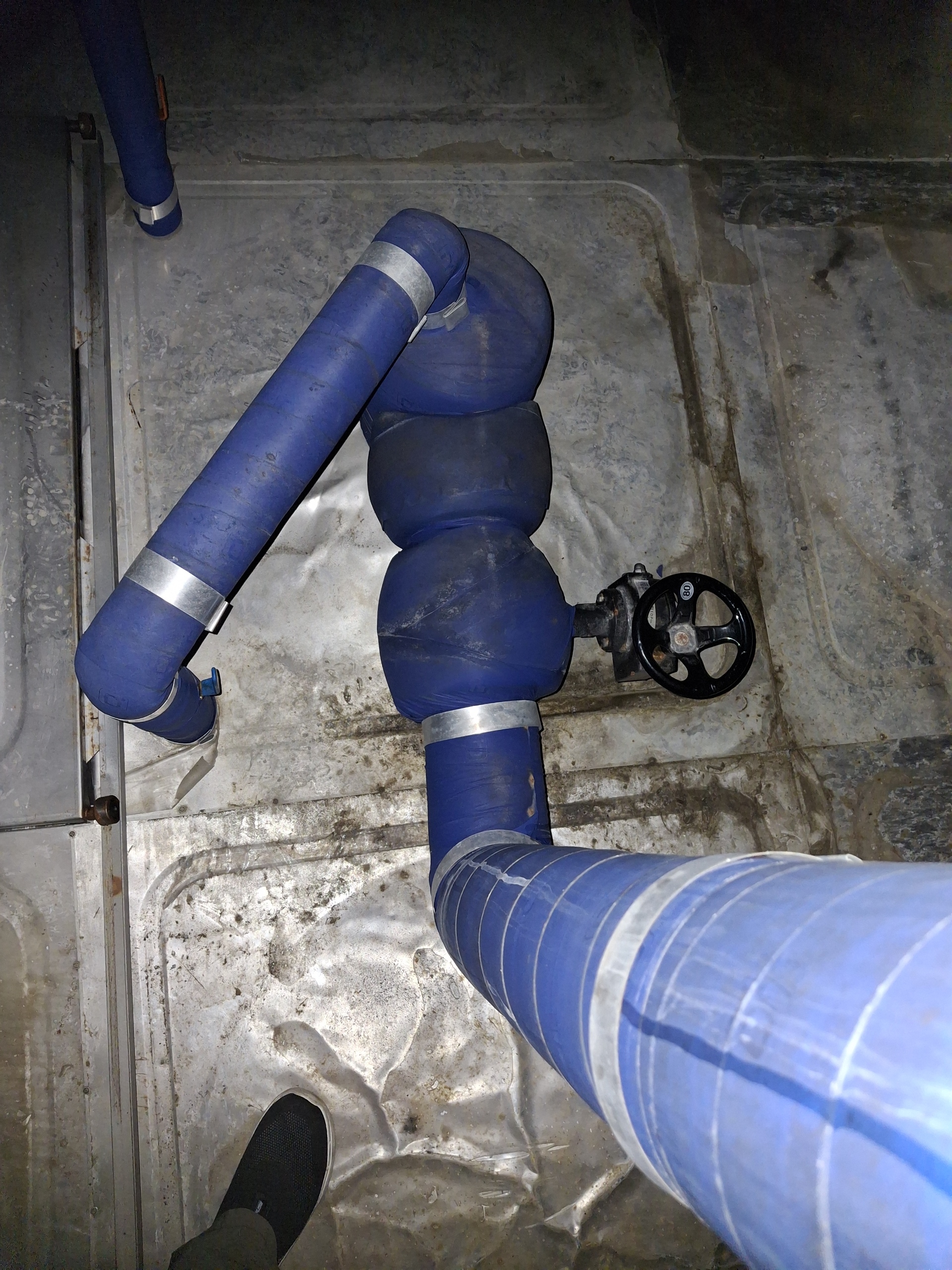

저수조 내부에 볼탑

A탱크에 이은 B탱크에 설치된 피스텍밸브

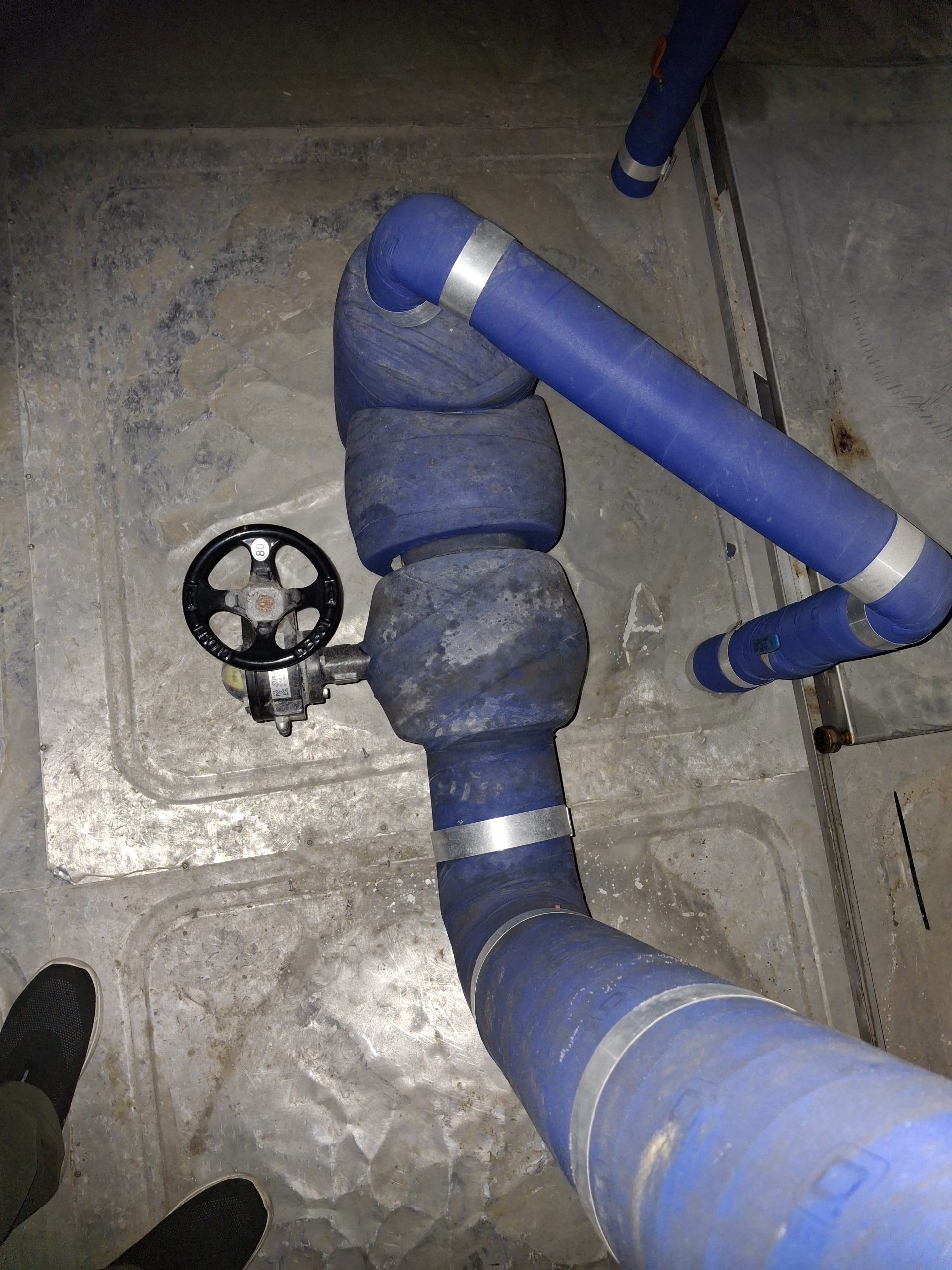

저수조 높이 추후 기어식레벨센서 제작시 참고사항

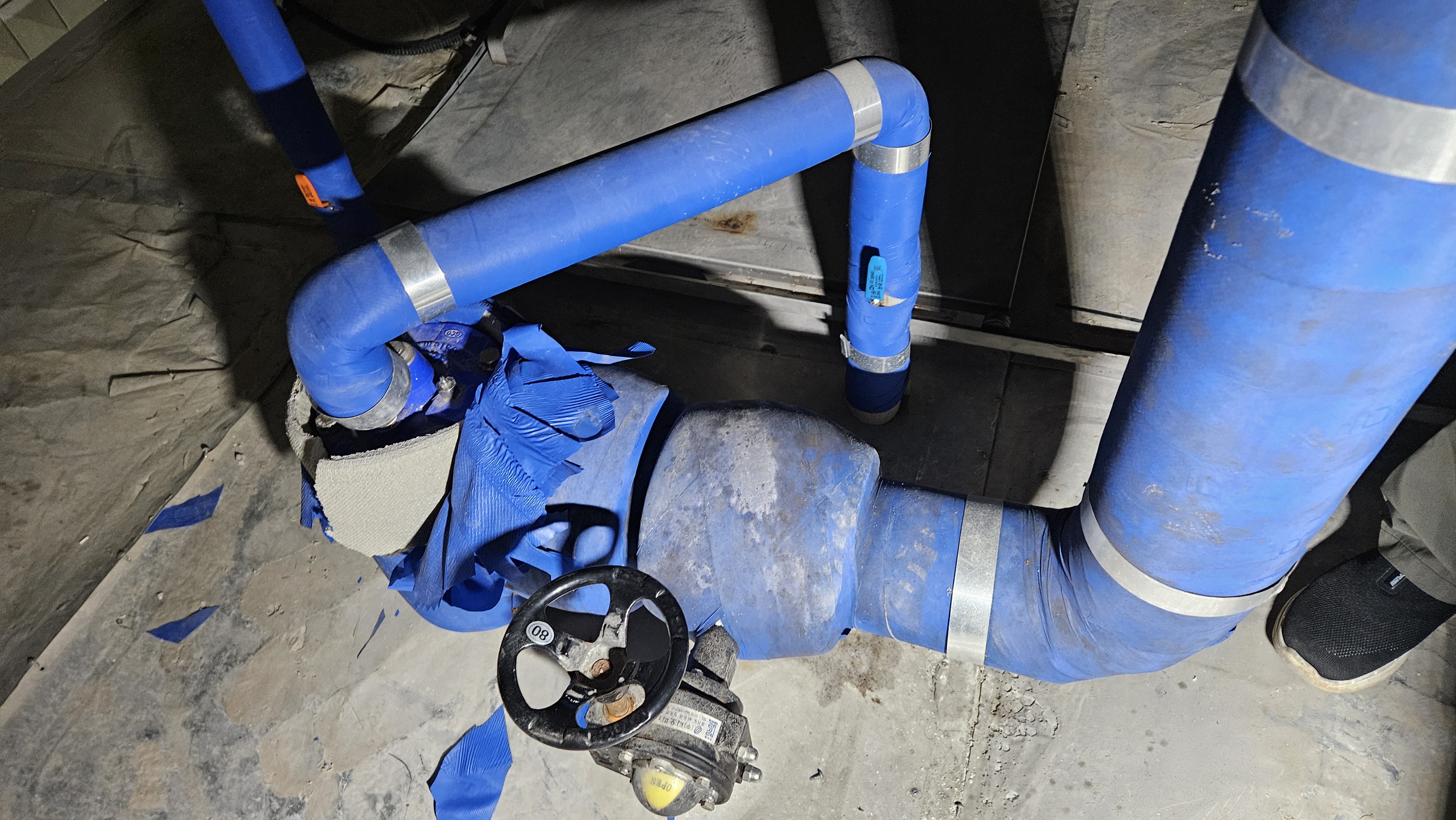

드레인배관 높이도 확인



소화용수 배관과 급수배관 높이 체크

경보가 작동하지 않는다고 하여

체크결과 시퀸스문제는 아니고 부자 자체에 문제라 추후 교체를 위해 부자제원을 사진으로 남김니다

AC24V 용입니다
