서울특별시 영등포구 여의도에 있는 모 아파트 지하6층 기계실에 급탕배관 안전밸브 교체 작업입니다
안전밸브란 Safety Valve, Relief Valve
주로 공기및 증기 발생장치의 가압으로부터 시스템을 보호하기위해 사용하는 밸브로써
유체의 압력이 기준값을 초과하였을경우 수간적으로 압력을 배출시켜주는 밸브입니다
YSF-2 모 25X40 9KG 모델로
YSF-2 삼양발브 안전밸브로 액체적용모델입니다
25X40 호칭지름입구측25A 출구측40A
셋팅압력9KG 입니다

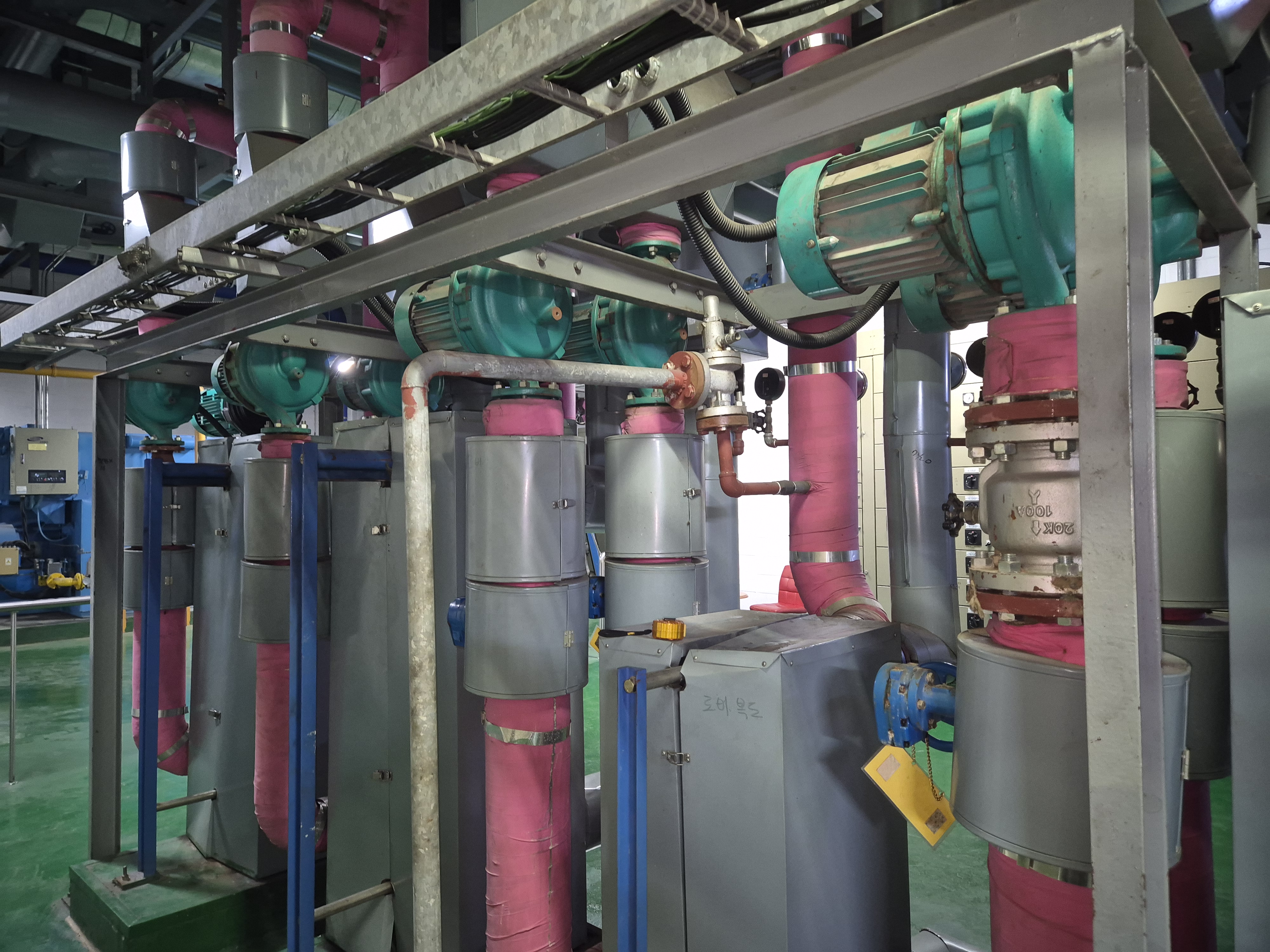

열교환기 급탕순환펌프와 연결된 배관에 설치되었습니다
아파트 설비대리님께서 업자입장에서 항상 작업공간 위치등 사진을 보내주셔서 필요견적을 받으십니다

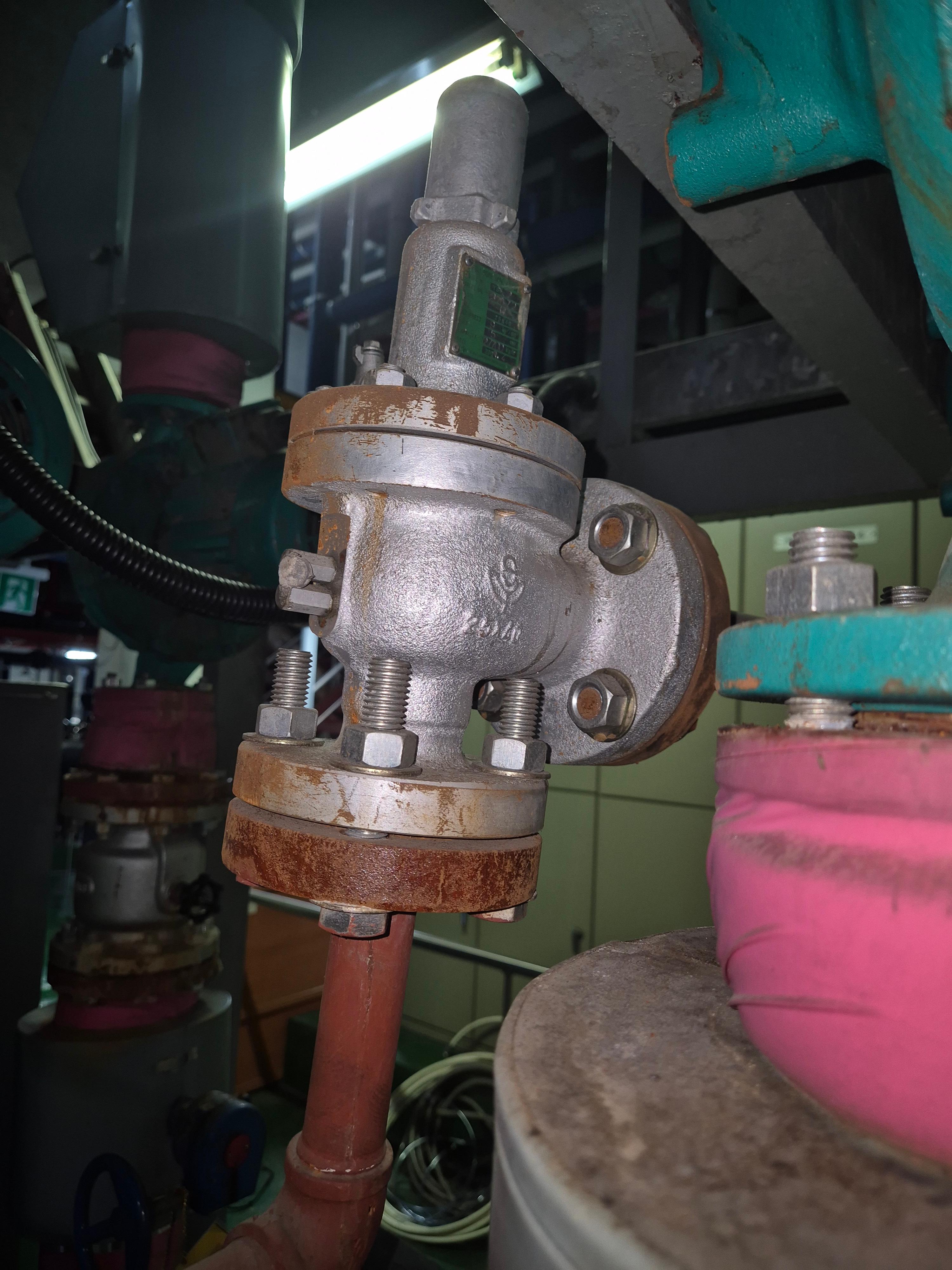

안전밸브

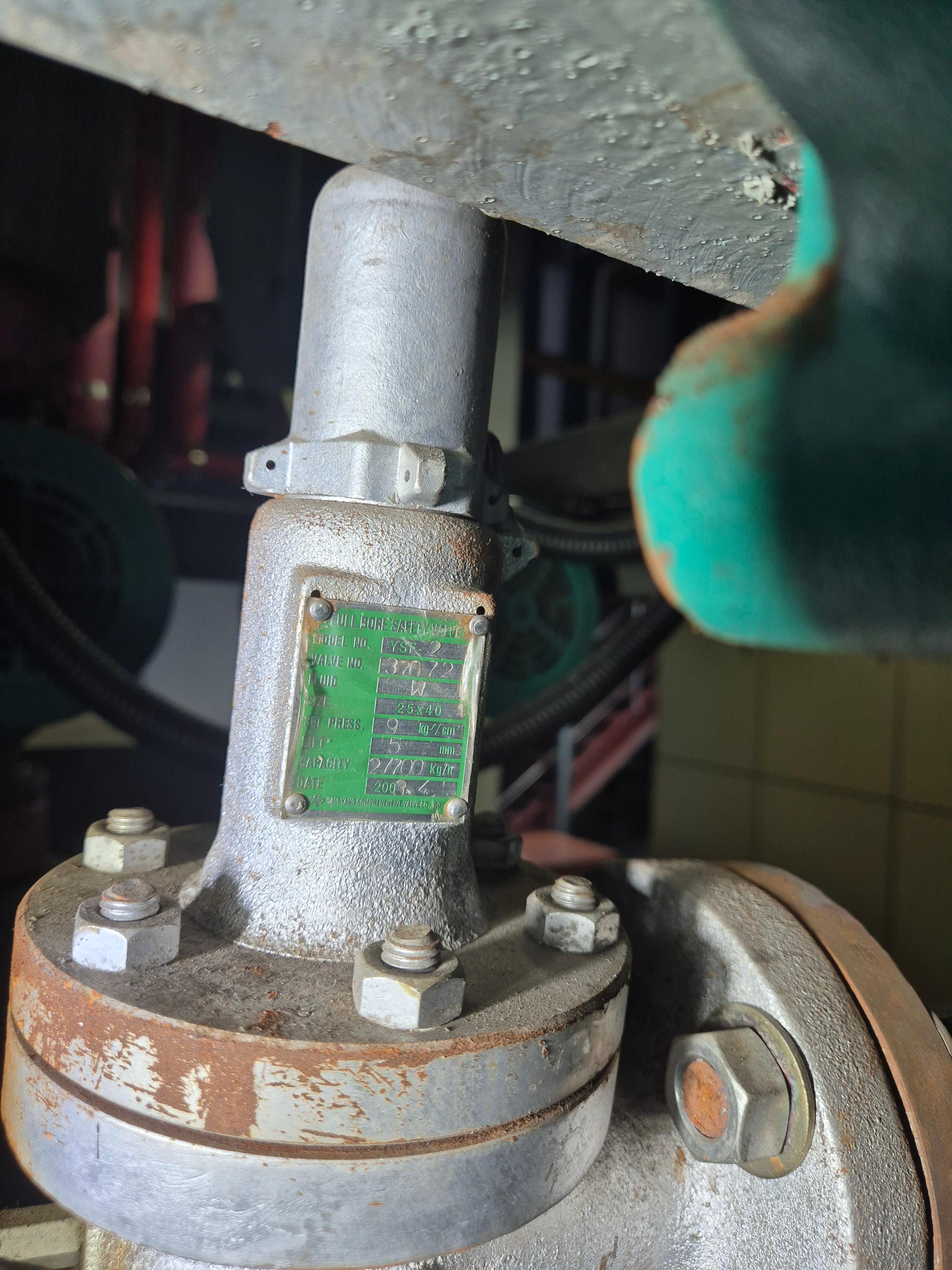

가장중요한 명판입니다
안전밸브 모델명 셋팅압력이 표시되어있습니다
위 사진을 바탕으로 견적을넣고
공장에 셋팅압력값을보내 검사기준에 맞게 출하가 됩니다

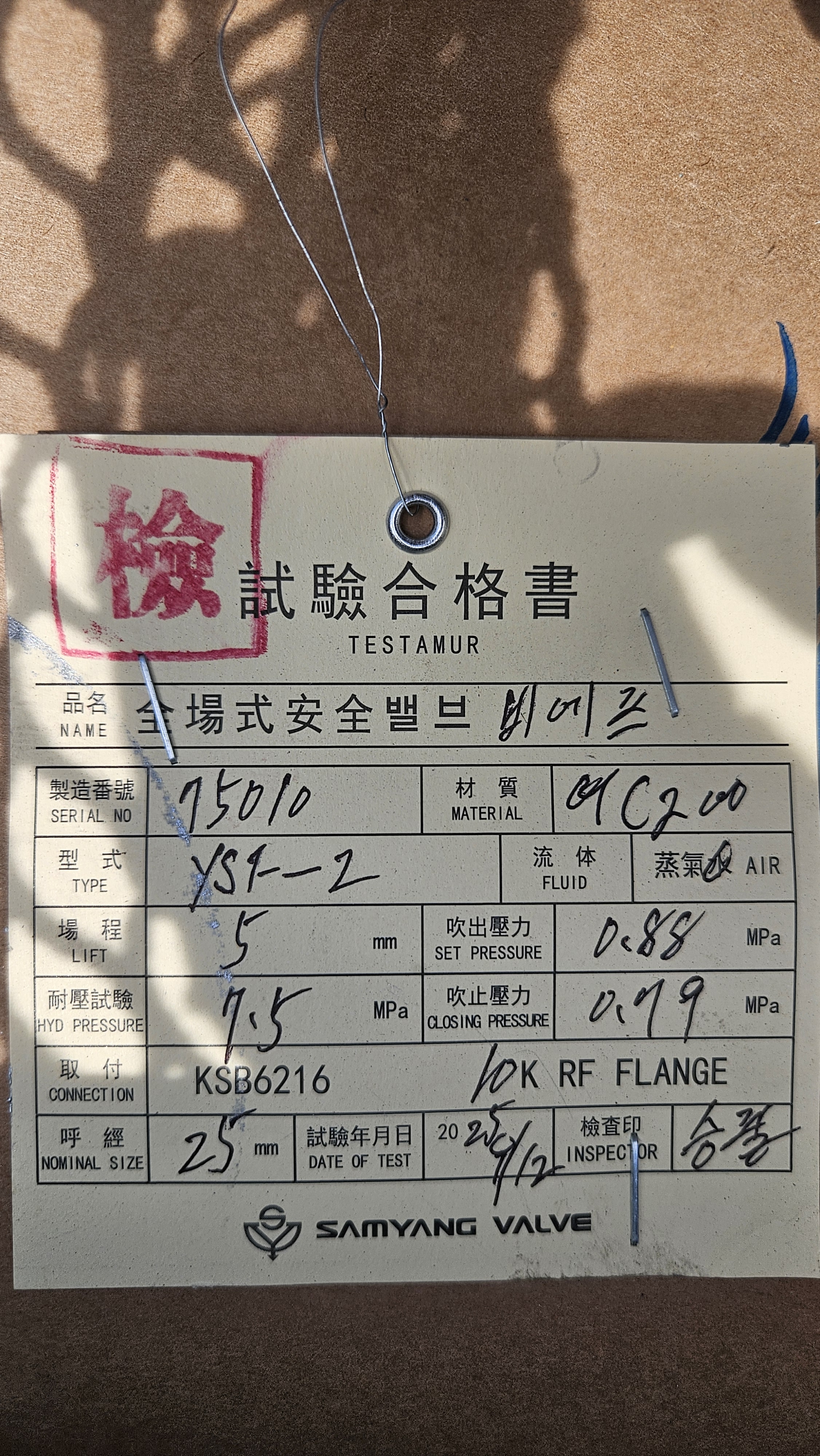

안전밸브는 임의로 조작하는게 아니라 공장출하시 셋팅후 검사과장을 거처 이렇게 점검 합격서가 붙어있습니다

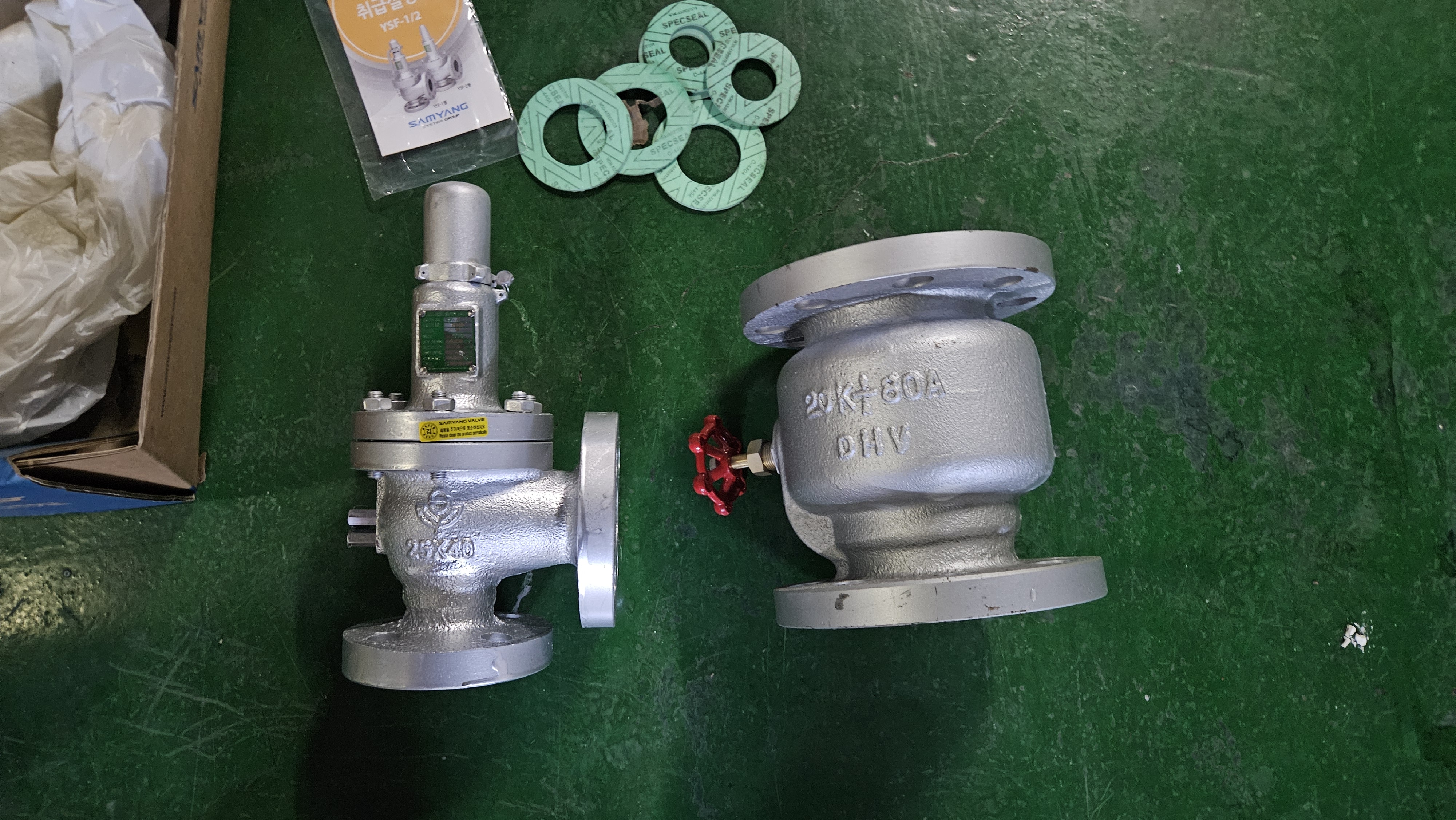

공장에 주문 출하된 안전밸브

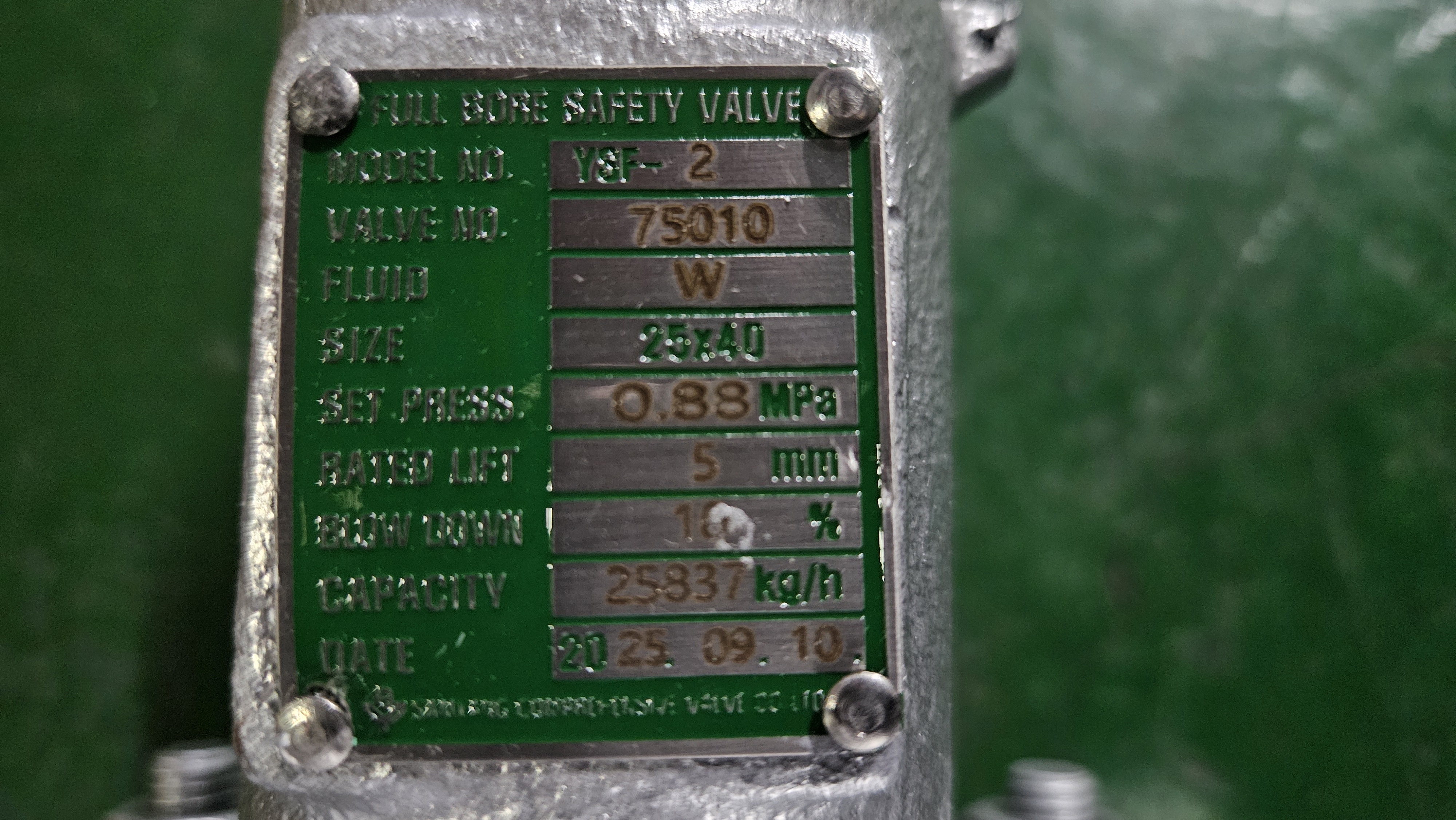

명판에 이렇게 압력제원이 각인되어있습니다
위에서 9KG 라고 했고 MPa 단위로 했을대 0.88MPa 이됩니다

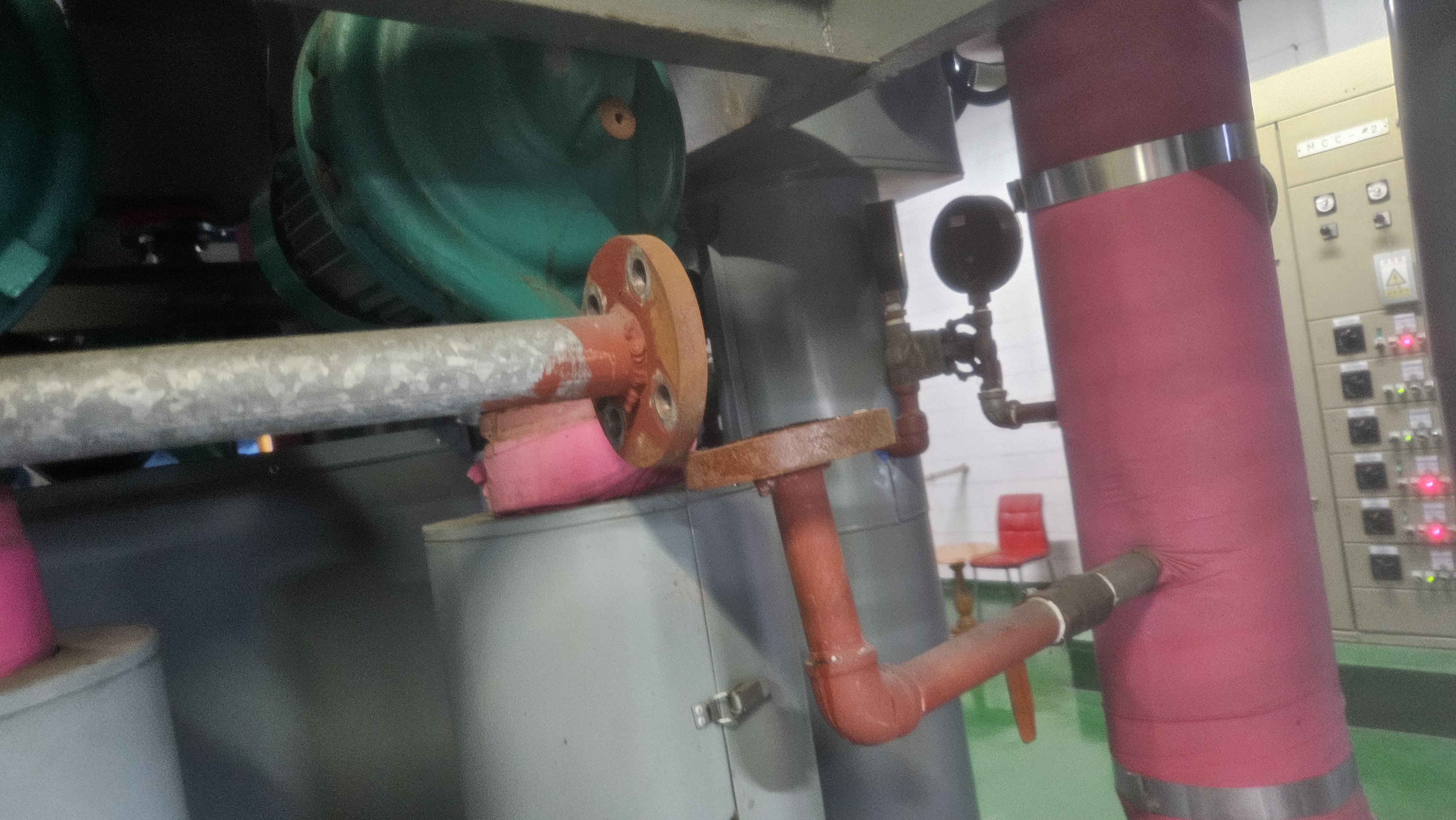

기존밸브 배관에서 분리
고압이다 보니 후렌지 크리닝이 필수있니다

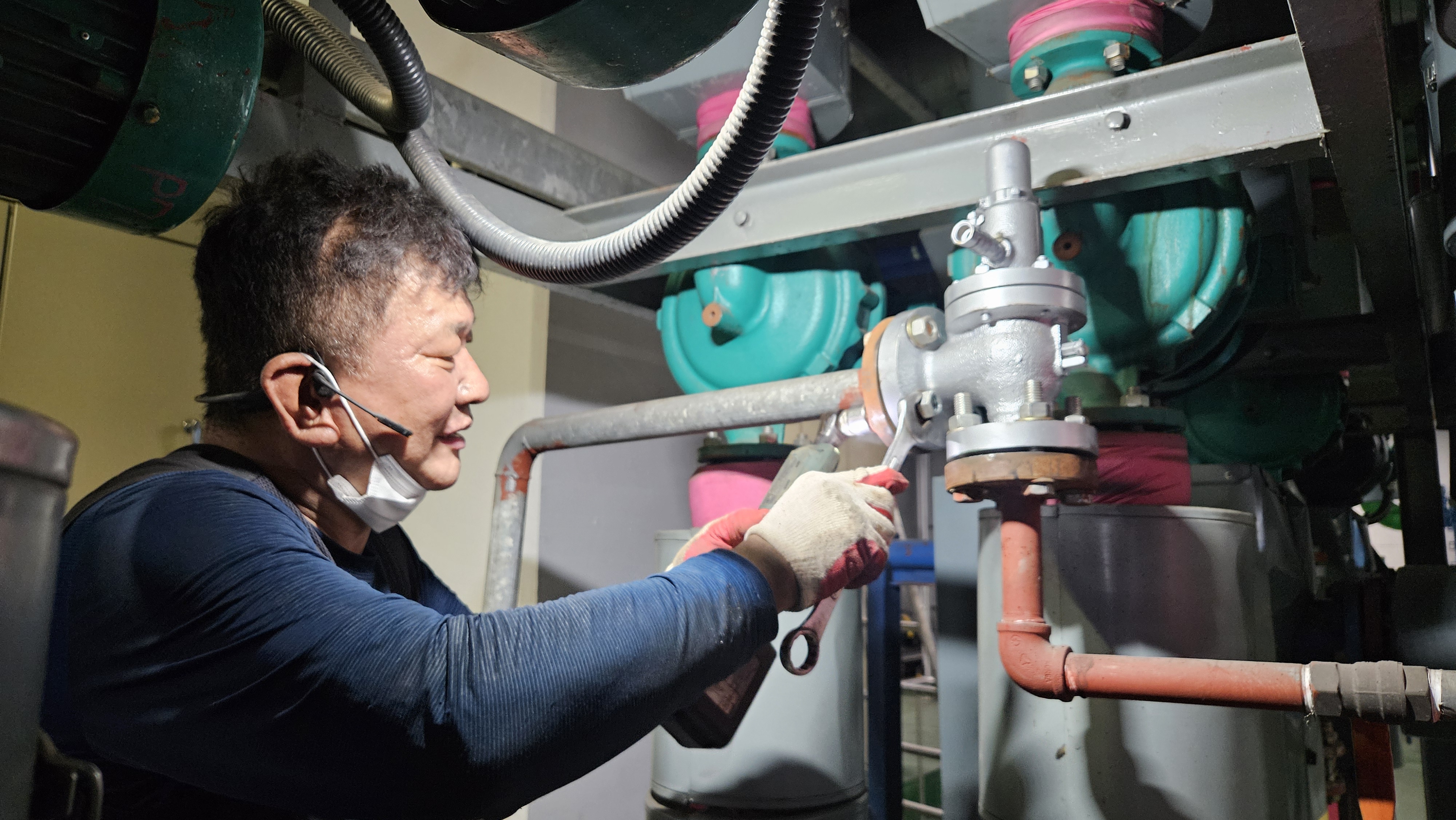

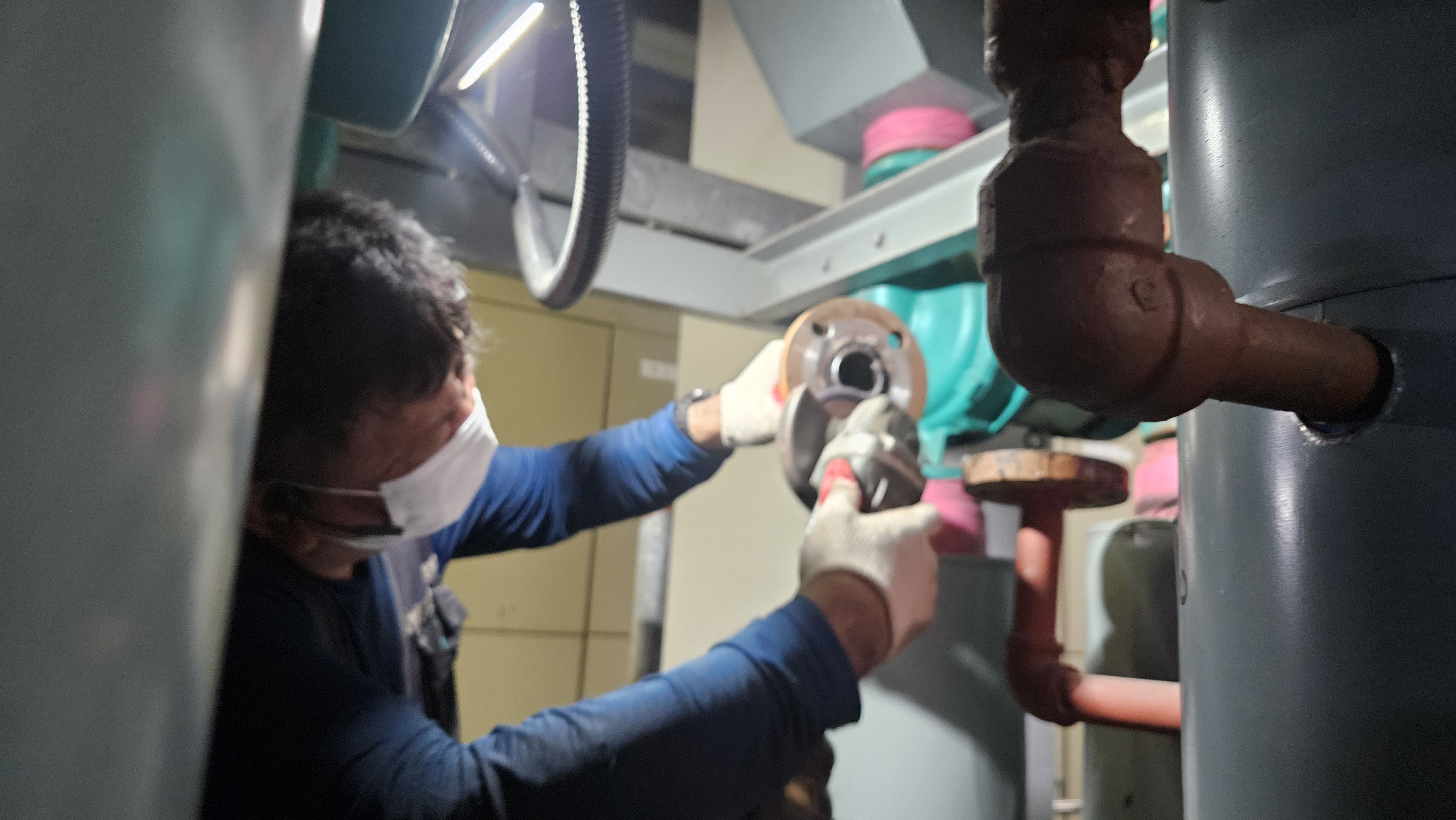

준비해온 밸브를 부착합니다
흡입에 이어 토출배관연결중
급탕이다보니 사용할때는 온수압력이 온도가 그렇게 올라가지 않지만 사용을 안하는시간에는 온수온도가 높아져 압력이 올라가기때문에 이렇게 안전밸브를설치합니다
가장쉽게 이해하실려면 저탕식전기온수기 를 생각하시면됩니다
미장원등 화장실등 일정시간때 사용할때는 사용하는만큼 찬물이 들어와 어느정도 온도가 유지되지만 야간 심야등 사용시간이 아닐경우 전원은 투입되고 저탕식전기온수기의 최대 온도까지 올라갈경우 물은 팽창하고 이때 전기온수기에 안전밸브로 물이 틱틱 하고 몇번 나오면 내부 압력이 떨어집니다
저도 20년전인가 처음 전기온수기가 보급될때 새벽이면 물이 떨어져있는 귀신이 곡할 노릇인경우가 많았습니다
추후 경험이 생기고 전기온수기 경우 안전밸브에 호스를 연결하여 하수도로 드레이배관을 연결합니다

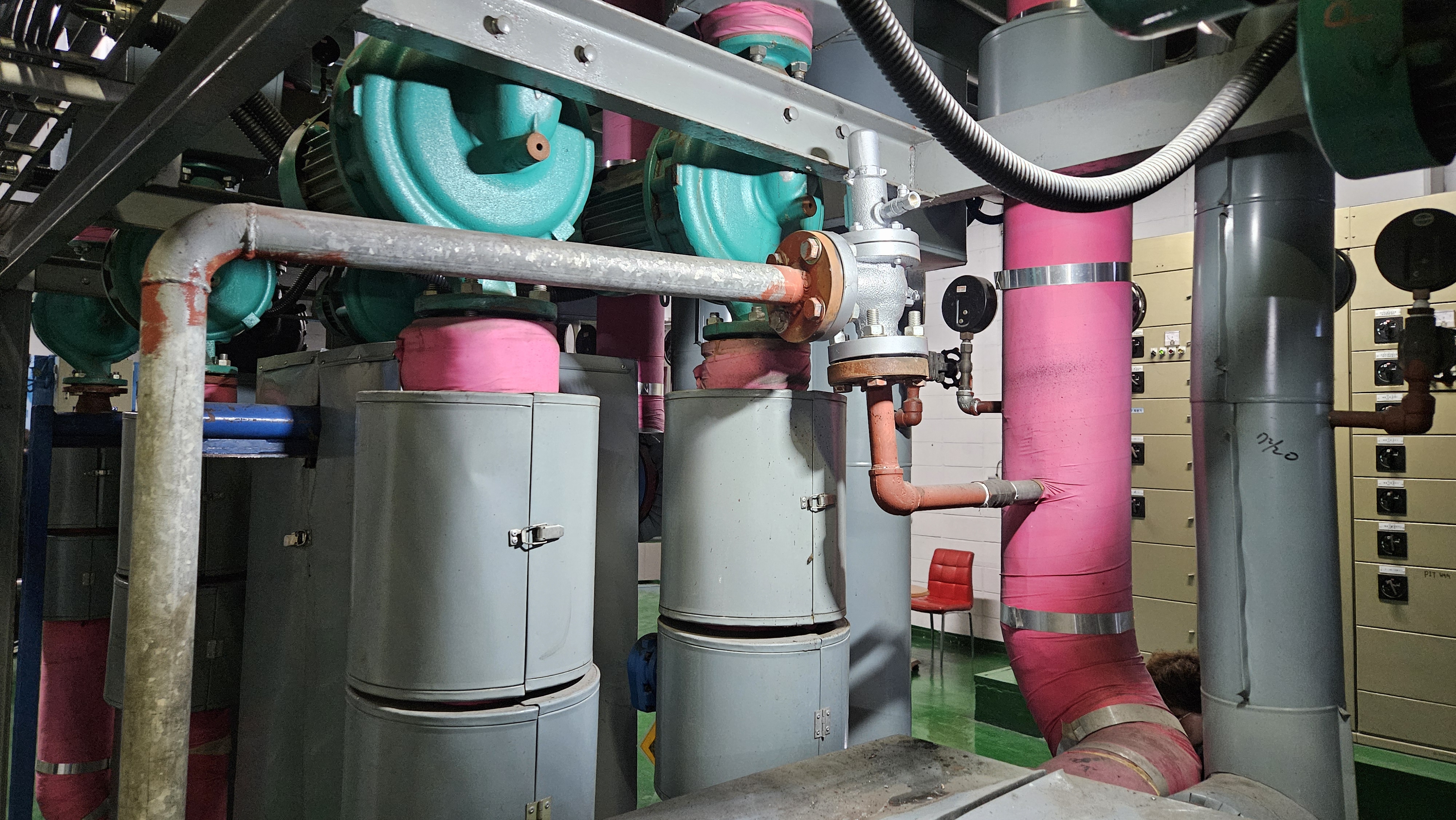

교체 완료 누수확인
각종밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
