저수조 정수위밸브 SWV-S11D 50A 신우정수위밸브 안닫힘으로 인하여 YAW-3 50A삼양정수위밸브로 배관수정포함 교체

경기도 부천시에 있는 모 복지기관 지하 저수조 고수위 알람에 대한 문의 입니다

담당 직원분이 지하 물탱크 저수조 고수위알람이 발생하여 여기 저기 문의중 저희 대승엔지니어링에 문의를 주셨습니다

먼저 현상태에서 저수조 고수위알람 발생시 저수조 수위가 평상시 정지 수위위로 올라가 저수조 레벨콘트롤러 설정 고수위알람위치까지 있으면 저희 대승엔지니어링 데이터에 의하면 정수위밸브 이상 (안닫힘)으로 보여집니다

레벨콘트롤러(수위콘트롤러)경우 설정값에 따라 저수위알람 시수공급 시수정지 고수위알람이렇게 출력을 대표적으로 합니다

여기서 시수공급이란 정수위밸브에 있는 솔레노이드밸브에 전원을 인가하고 시수정지란 전원을 차단하는 기능입니다

저수조에 실질적인 물공급과 공급정지는 시수배관에 설치되어있는 정수위밸브가 관장을 합니다

정수위밸브를 오래사용하다보면 내부에 부식 관로 막힘등으로 인한 정수위밸브 안닫힘이 대부분의 고장률을 나타내고있습니다

​

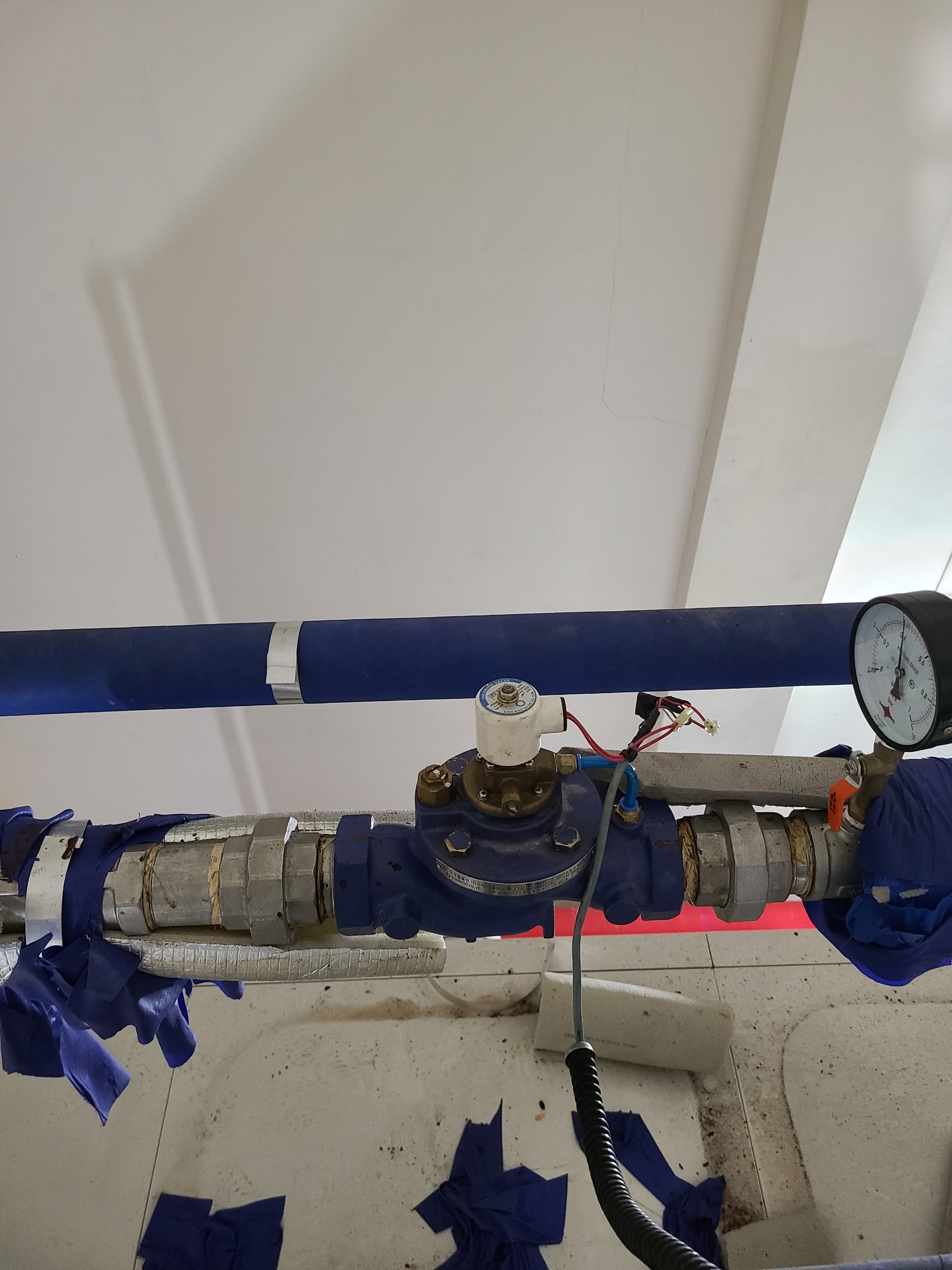

먼저 현제 복지관에 설치된 정수위밸브 사진과 구경을 부탁드렸습니다

보내주신 사진을 보니 신우정수위밸브 SWV-S11D형 모델이네요

SWV 신우정수위밸브 모델

S 솔레노이드밸브 제어 전자변전용타입

11 구경50A이하 접속부위 PT나사산타입

D 제조모델별로 시리즈 이며 표기없음 A B C D형이런식으로 최신제조품은 D형입니다

A B C D형 모두 주철제품이며 2023년말 주철제품단종으로 현제는 올스텐제품만 생산됩니다

​

명판을 보니 구경은 50A 입니다



신우 올스탠 제품경우도 기존제품보다 면간길이가 틀려져 배관수정이 필수입니다

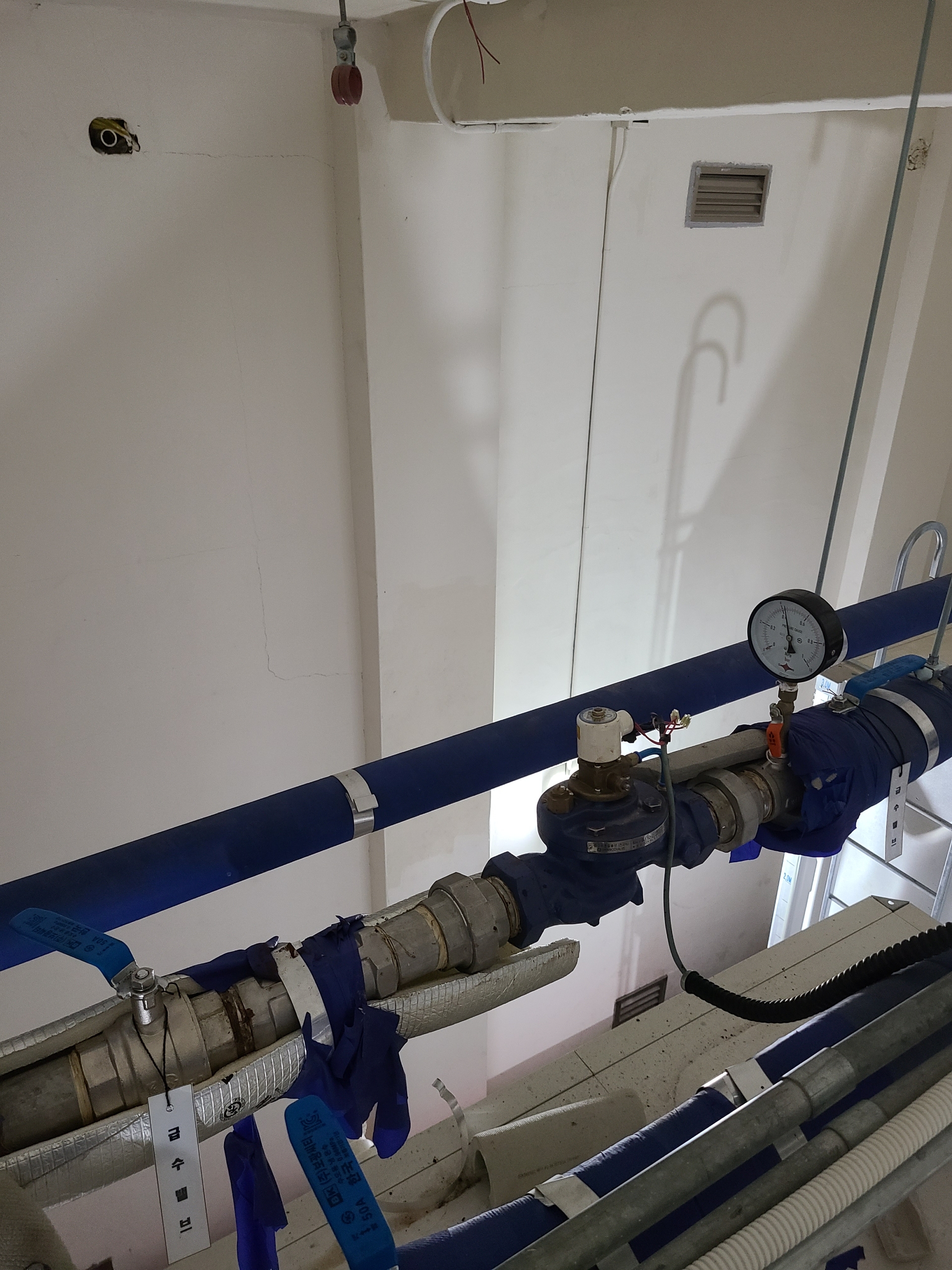

따라서 전체적인 배관도 볼밸브 인입부터 나가는곳 볼밸브까지 전체 길이 사진이 필요합니다



위 사진을 바탕으로 견적을 넣고

삼양 레벨콘트롤밸브 YAW-3 50A로 교체작업을 진행하기로 했습니다

​

먼저 저수조 수위로 인한 단수조치가 발생하지 않게 저수조 레벨콘트롤러의 수위를 체크합니다

기존 설치된 정수위밸브를 배관에서 분리합니다

일반적으로 PT나사산타입이 후렌지 타입에 비해 어렵고 시간이 더 걸립니다

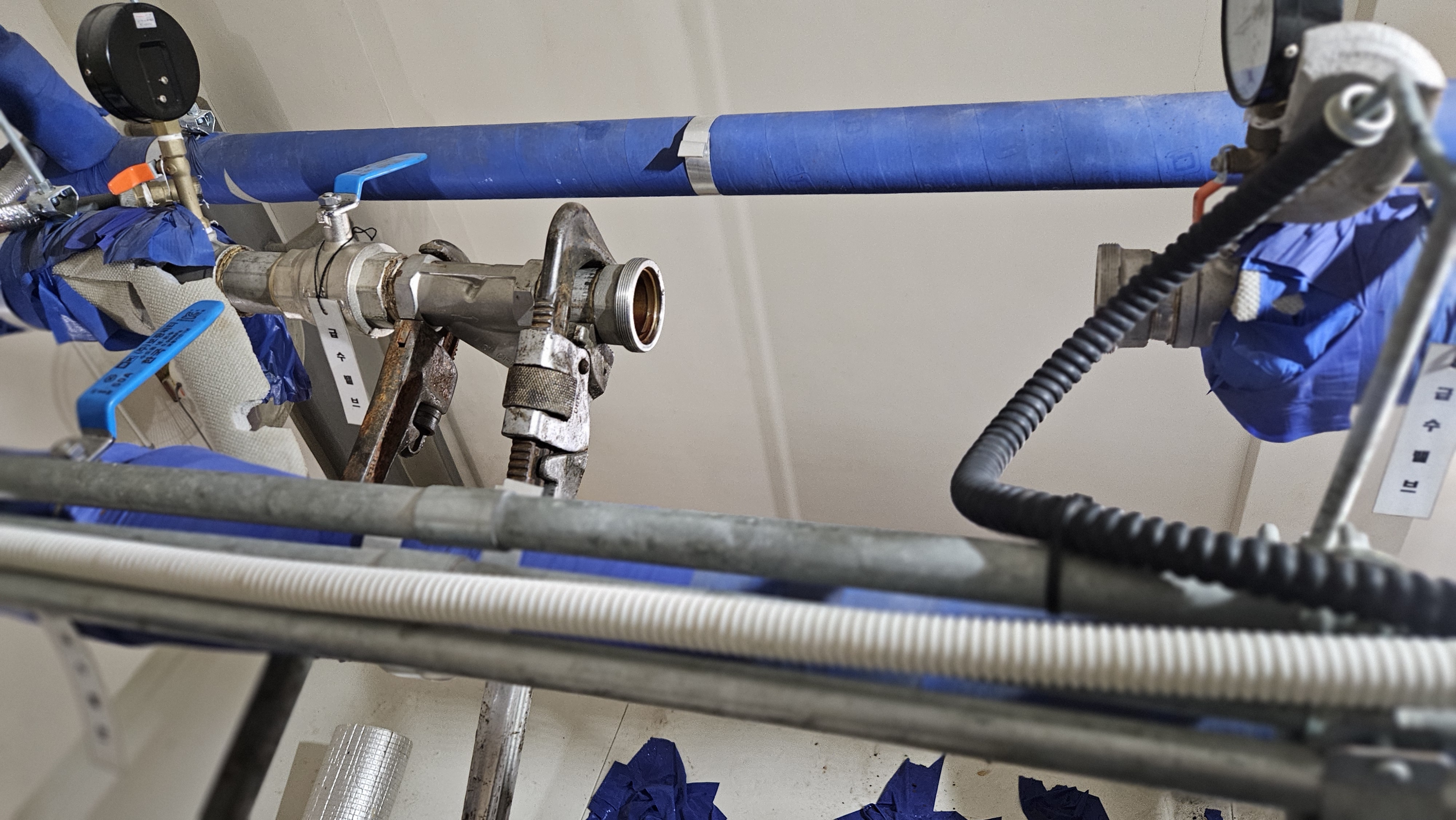

시수배관에서 정수위밸브 분리

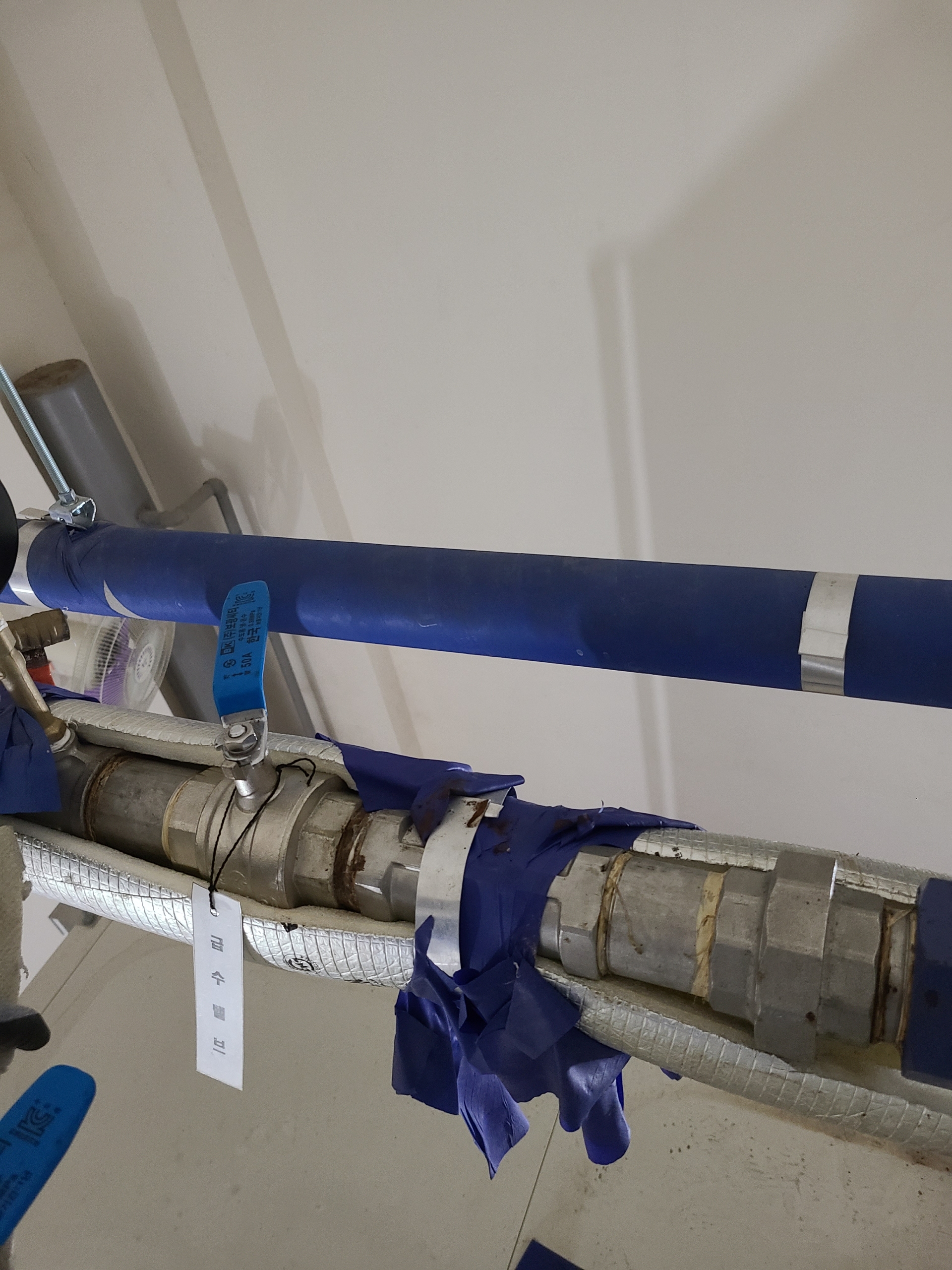

유니온은 모두 풀러야합니다

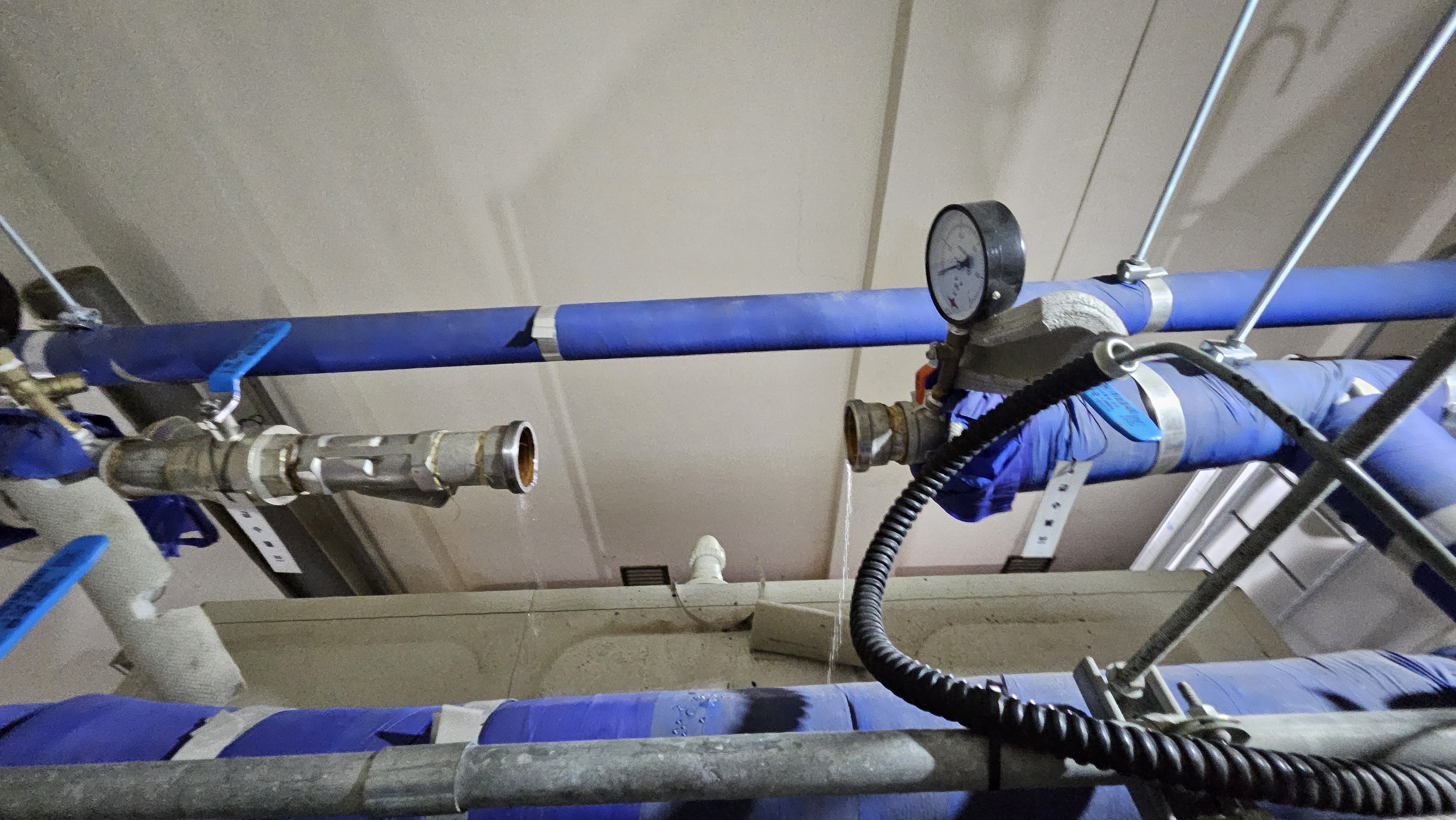

배관 길이 체크

저수조에 올라간김에 저수조 레벨센서도 체크합니다

투라인제품으로 기어식레벨센서 입니다

추후 이상시 바로 대처하기위해 제원을 체크합니다

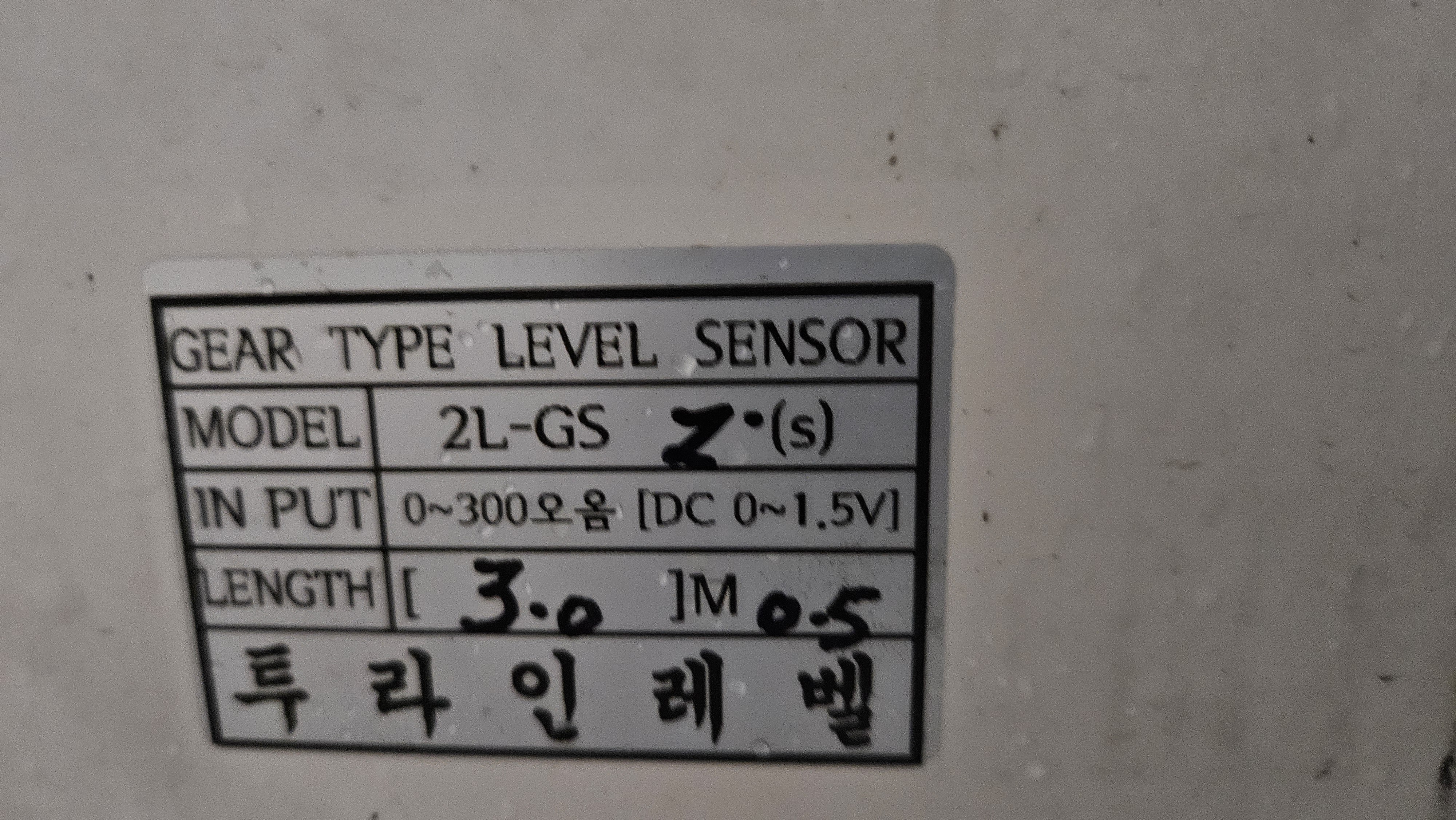

투이인레벨기어타입레벨센서로 2L-GS 모델 저수조와 접합은2"소켓타입

전체길이는 3000 불감대는 500으로 제작되어있습니다

A탱크 B탱크 모두 확인 동일함

준비해온 삼양 정수위밸브 YAW-3F 모델입니다

구경은 같은 50A 이지만 후렌지타입이며 상부 케이싱 작동부가 부식에 강한 황동입니다

교체해드릴 정수위밸브 명팜입니다

이렇게 사진으로 남기고 교체후 등록 추후 이상시

불편없이 2년간 A/S를 본사 A/S팀으로 부터 받으실수있도록 등록해놓습니다

거의 문제는 발생하지 않습니다

저희 대승엔지니어링에서는 항상 최신 제조품으로 교체 작업을 진행해드립니다

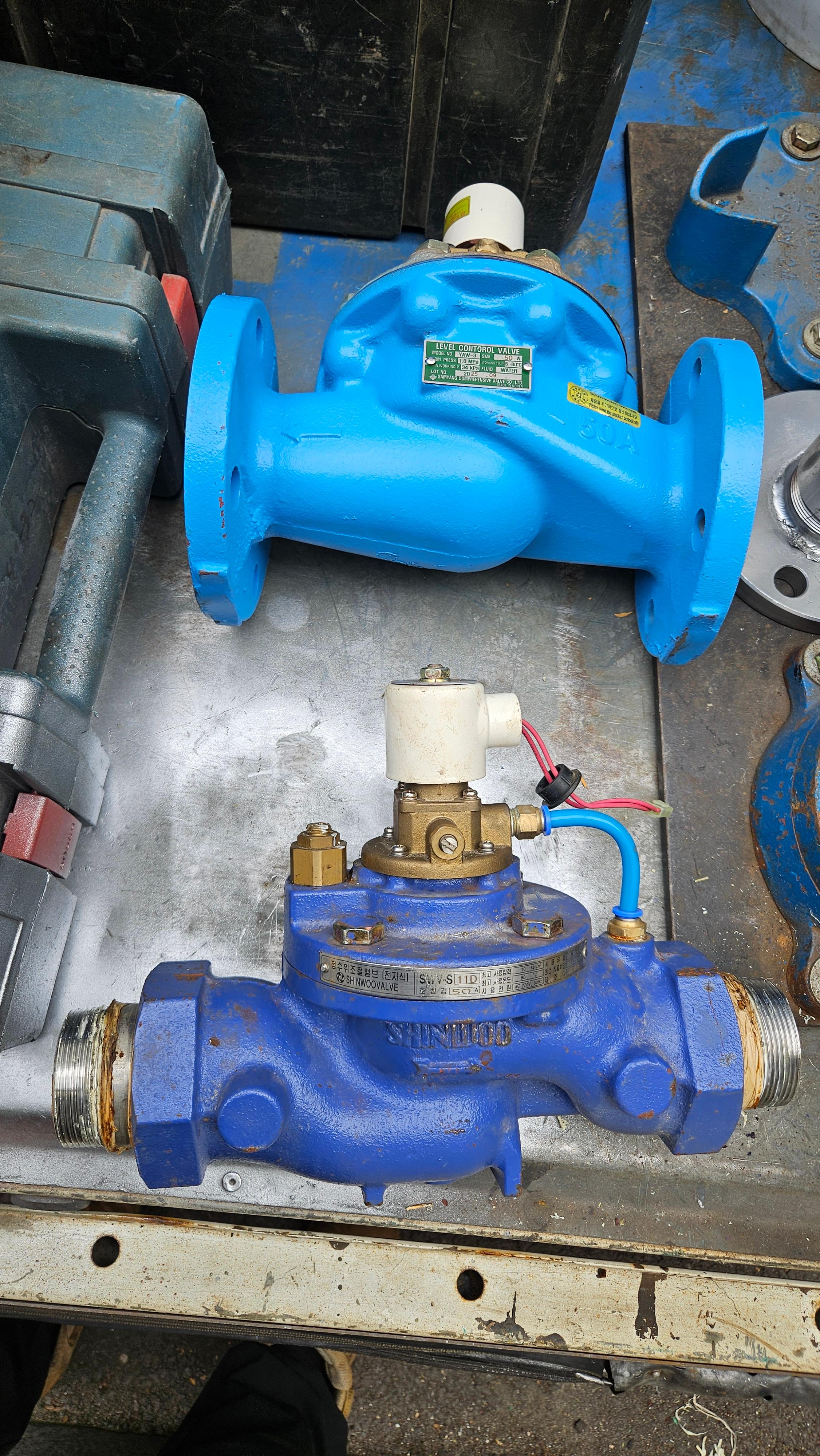

탈착한 신우정수위밸브 SWV-S12D 형과 비교샷

먼저 배관을 후렌지 로 만듭니다

삼양 레벨콘트롤밸브 YAW-3 50A 부착 배관을 수정하여 후렌지 타입으로 만들었기때문에 추후 이상시 상당히 빨리 교체작업이 가능합니다

정수위밸브를 전자변 전용타입으로 설정합니다

교체 부분 누수확인

시운전및 보온

전자변 전용타입은 이렇게 대부분 저수조 내부에 정수위볼탑(부력식볼탑)이 설치되어 정수위밸브 고장시 볼탑작동에 의한 물넘침 방지가 되어있습니다
