서울특별시 성동구에 있는 모아파트입니다
아파트지은지 23년차가 되다 보니 고가수조마다 설치된 정수위밸브 오작동으로 관리사무소에서 긴급으로 교체 요청이 들어왔습니다
먼저 과장님이 보내주신 현장사진입니다
이상있을때마다 저희 대승엔지니어링에서 점검 교체를 해주고 있지만 아파트도 고가수조마다 정수위밸브 구경 설치된 현장이 틀려 그때마다 현장사진은 필수있습니다
정수위밸브에 YK 로 각인되어있는걸 보니 영동정수위밸브 제품이네요

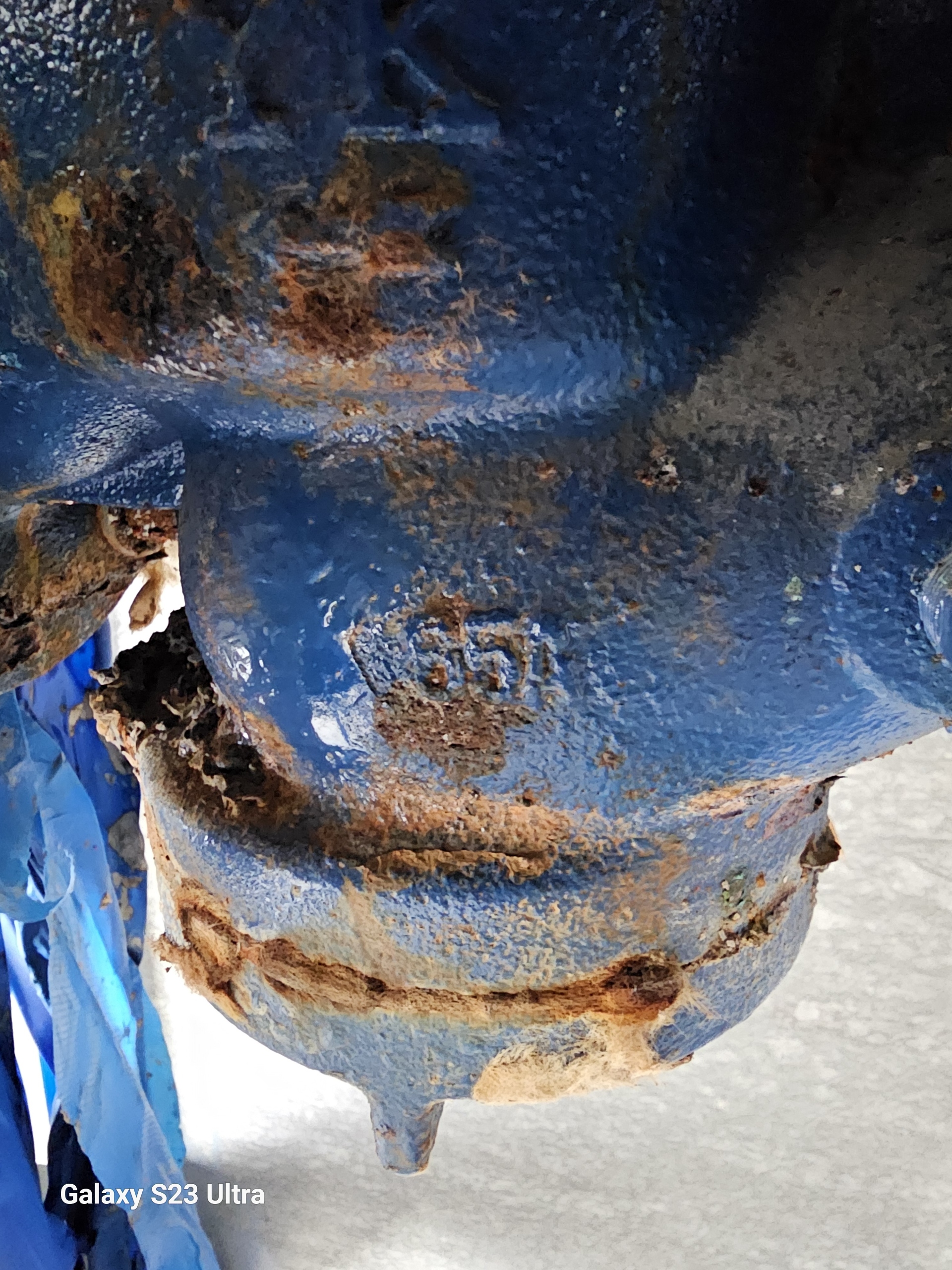

구경도 65A 라 찍혀있네요
정수위밸브 전단에 오메가 스트레이너가 설치되어있습니다
이부분때문에 정수위밸브교체가 상당이 어렵습니다
저수조 레벨센서는 플로트방식인데 자체 점검결과 이상없는것 같다고 합니다
위 사진을 바탕으로 긴급교체작업을 합니다

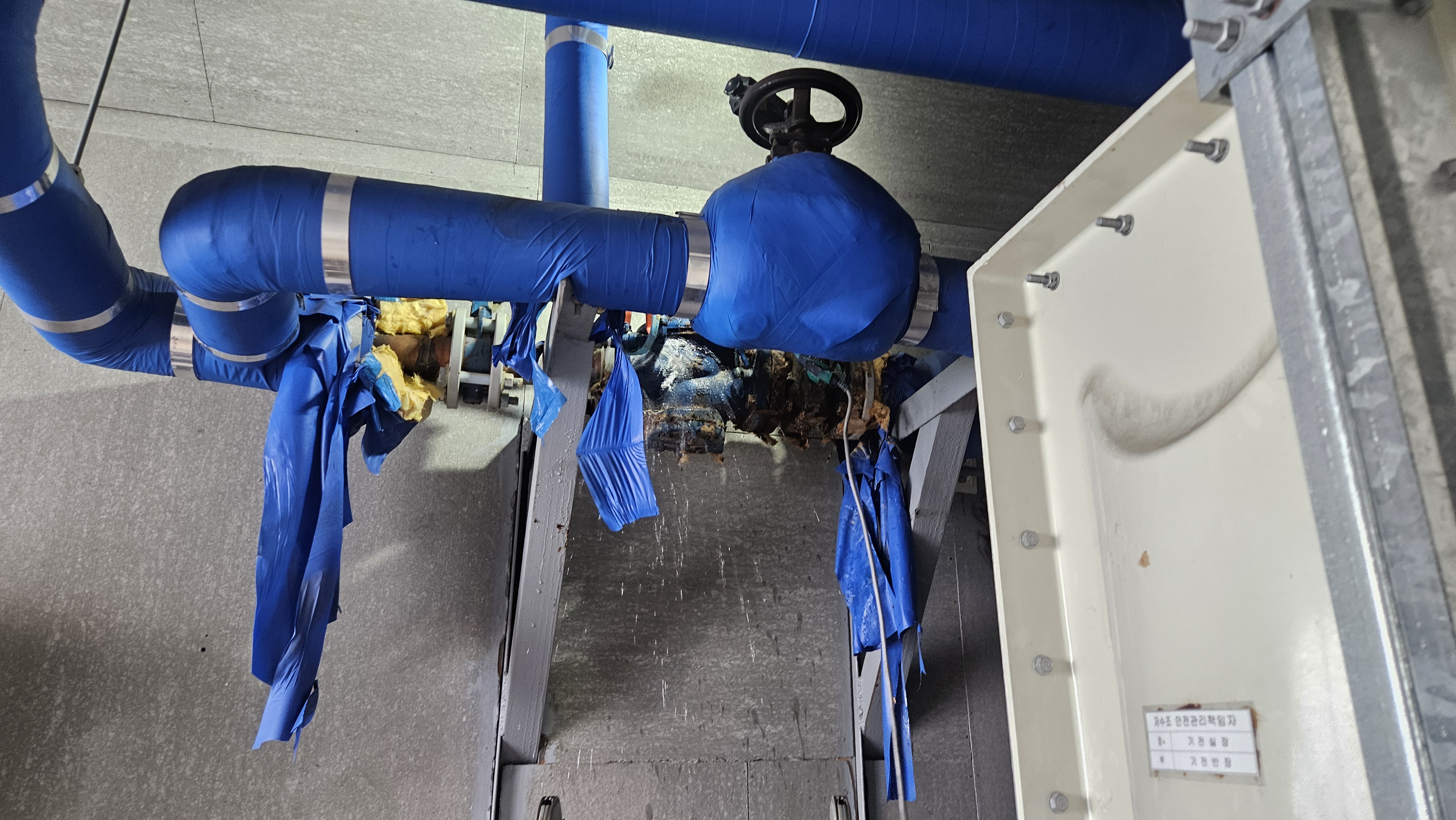

고가수조 정수위밸브가 이렇게 고가수조에서 떨어진 곳에 설치되어있다보니 교체및 점검시 애로점이 많습니다
고가수조라 아파트 가장높은곳까지 엘레베이터로 올라가 한두층 계단을 올라가고 사다리를 타고 밧줄로 정수위밸브 및 교체 공구를 옮기는일이 작업에 반입니다
고가수조 레벨콘트롤입니다
첨단시스템 제품으로 LCF-4P제품으로 아직도 이상없이 작동하네요
첨단제품이 내구성이 뛰어난것 같습니다
저희 대승엔지니어링에서 주로 많이 사용하는 제품입니다

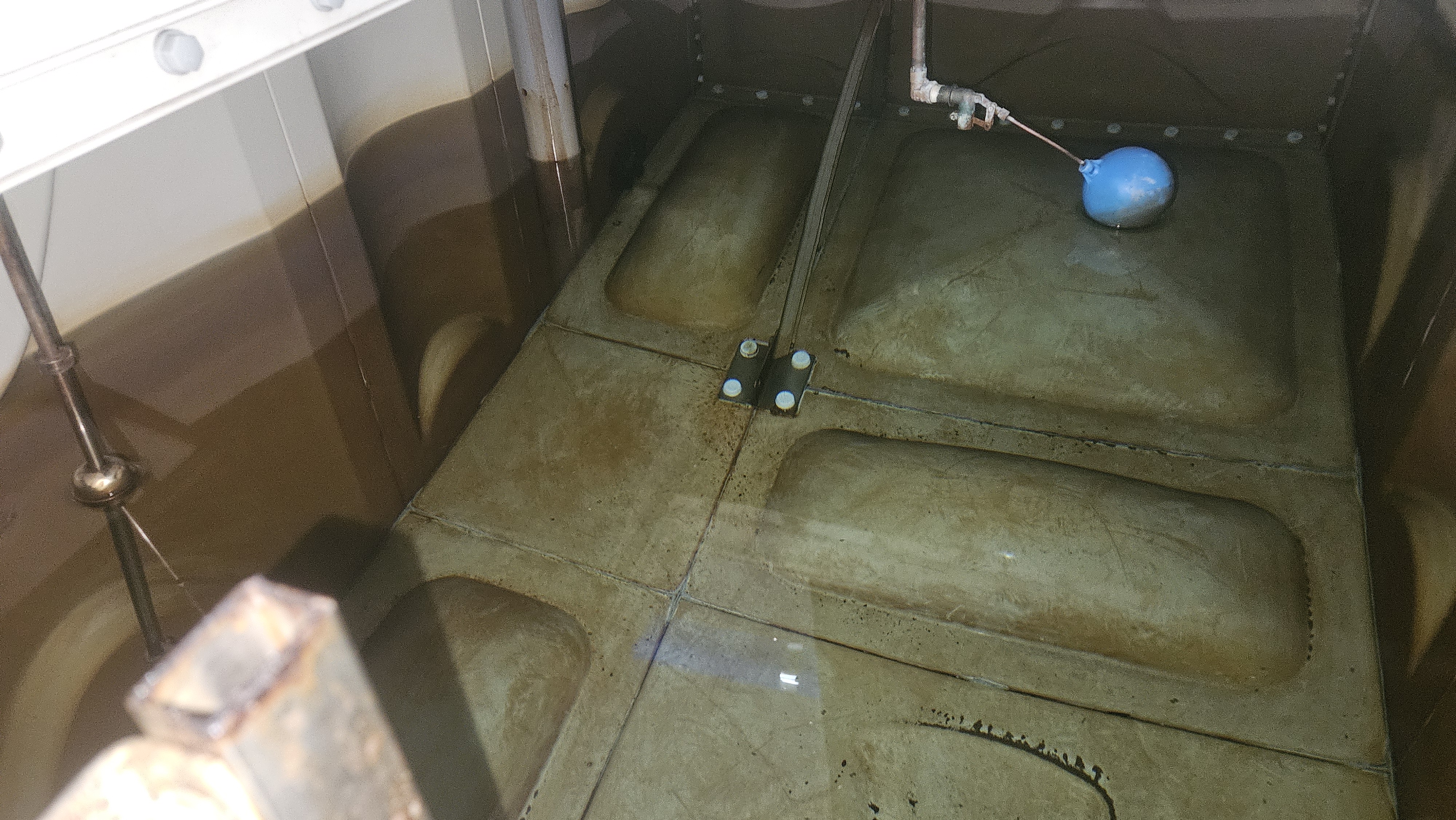

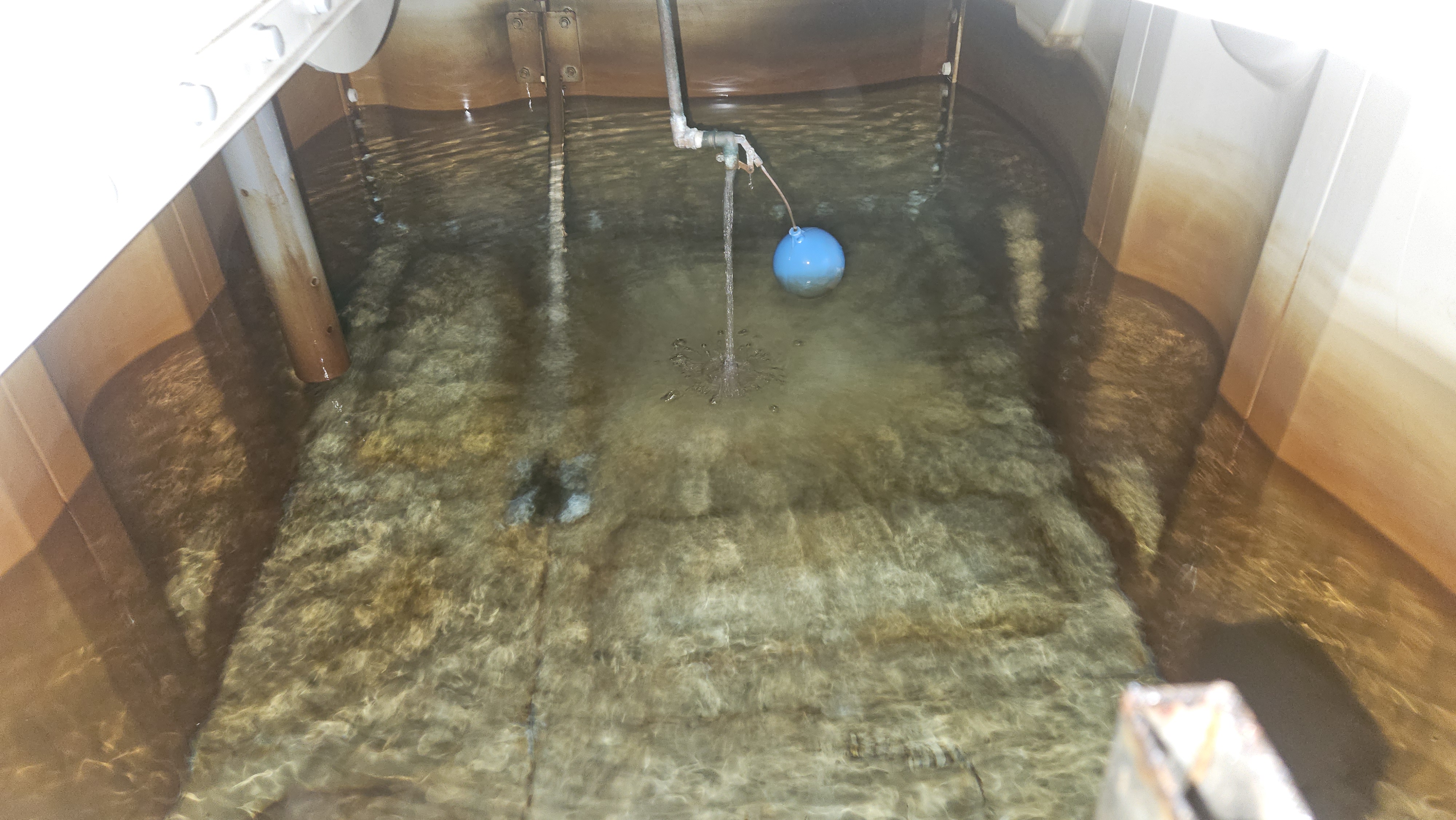

저수조 내부 입니다 볼밸브로 물은 떨어지지만 밸브가 정수위밸브 본체가 열리지 않아 저수위알람이 걸렸다고 합니다
플로트식 레벨센서 첨단시스템 제품입니다
LSF-4S 모델
쉽게 파이프에 4개의 접점이 있어 그 접점을 플로트가 통하할때 신호가 출력됩니다
가장 낮은 위치에 로우알람 스타트(정수위밸브 열립 급수펌프가동 스톱 (정수위밸브닫힘 급수펌프 정지) 하이알람
이런순으로 제작할때 높이에 따라 접점을 부여합니다
물탱크 높이에 따라 제작품입니다 또 사용자가 어느높이에서 로우알람 스타트 스톱 하이알람을 출력할지 정하셔야합니다
고가수조도 저수조처럼 물탱크 내부에 격벽으로 되어있고 각각 레벨센서가 존재합니다

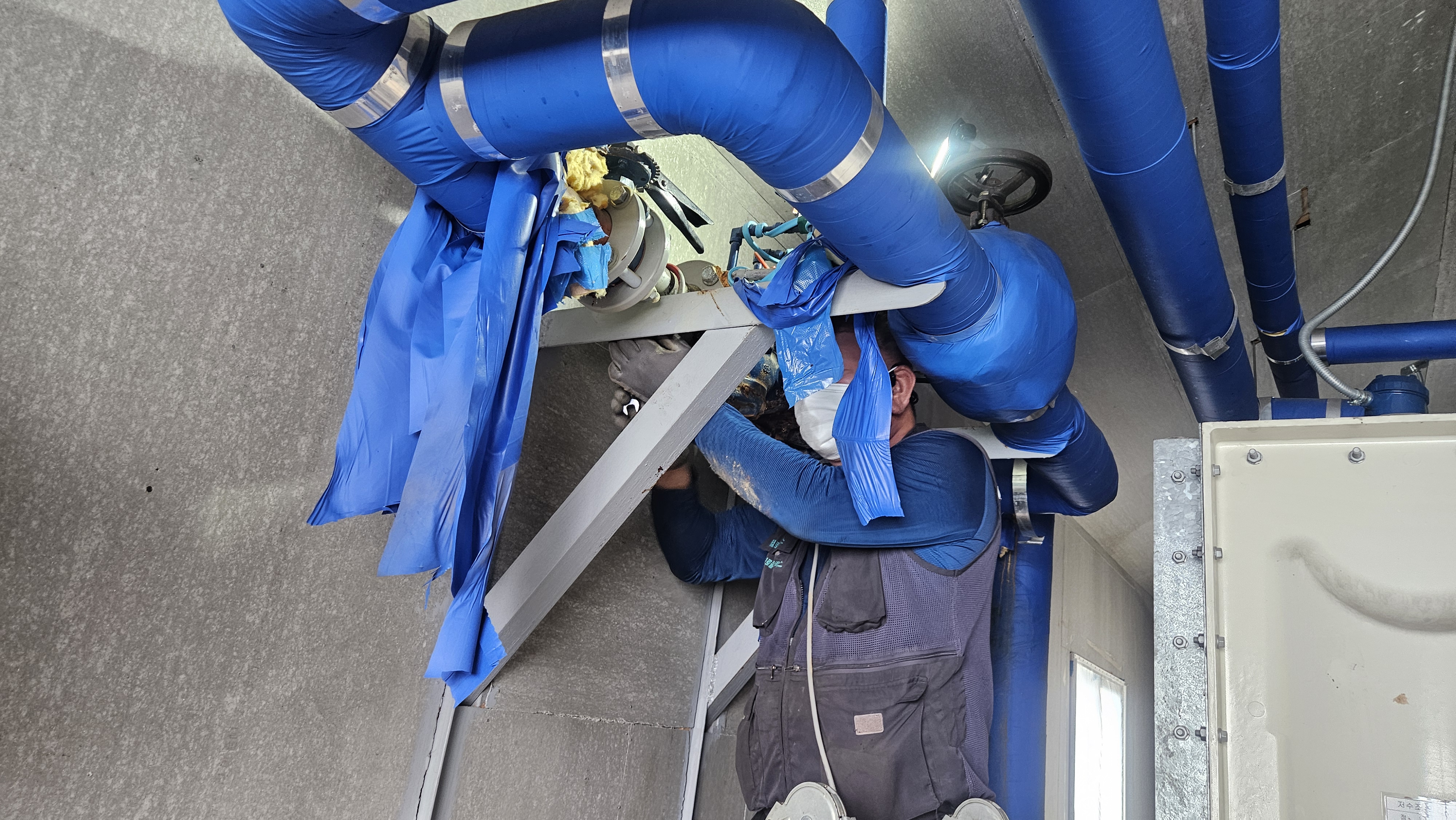

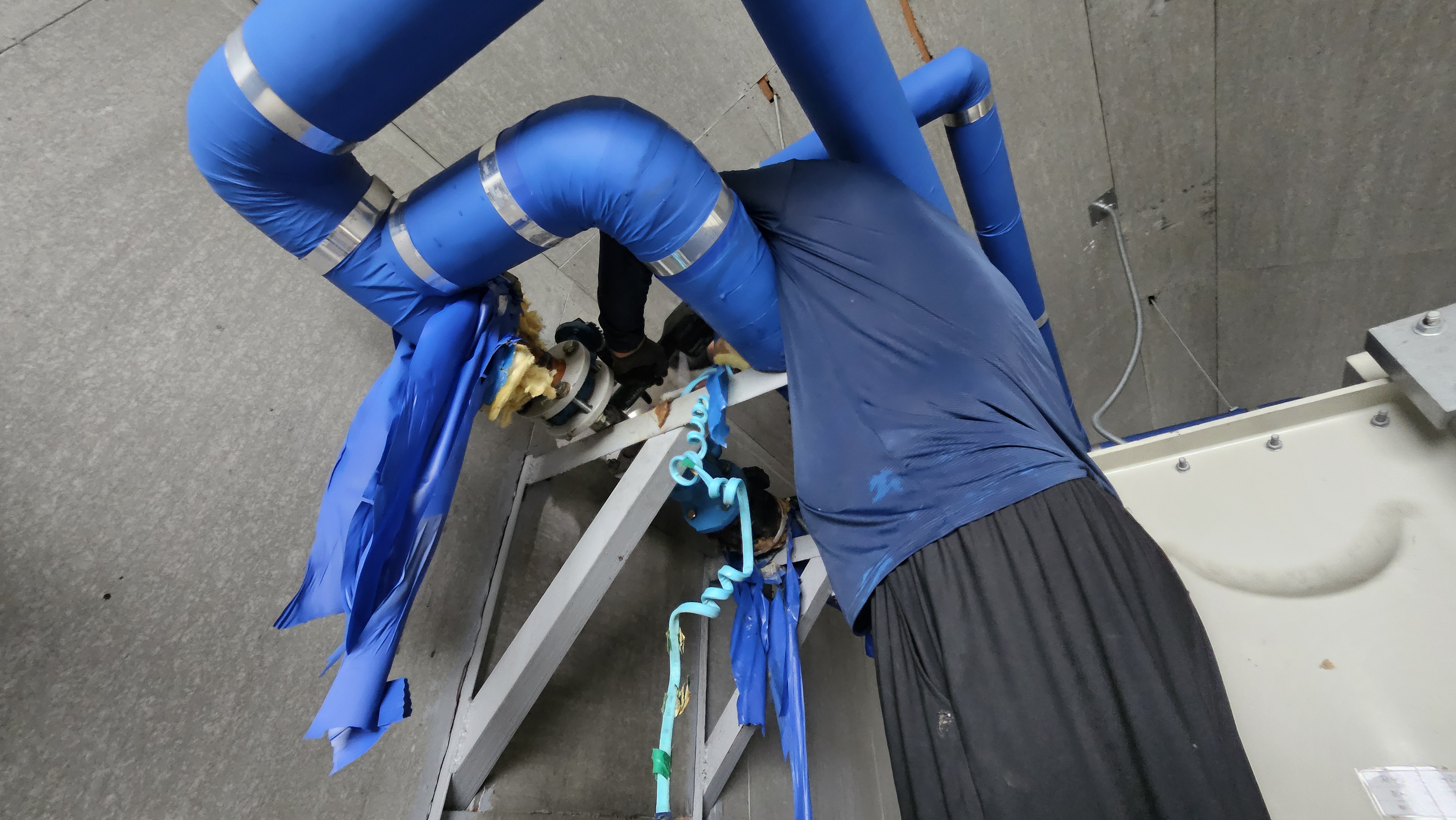

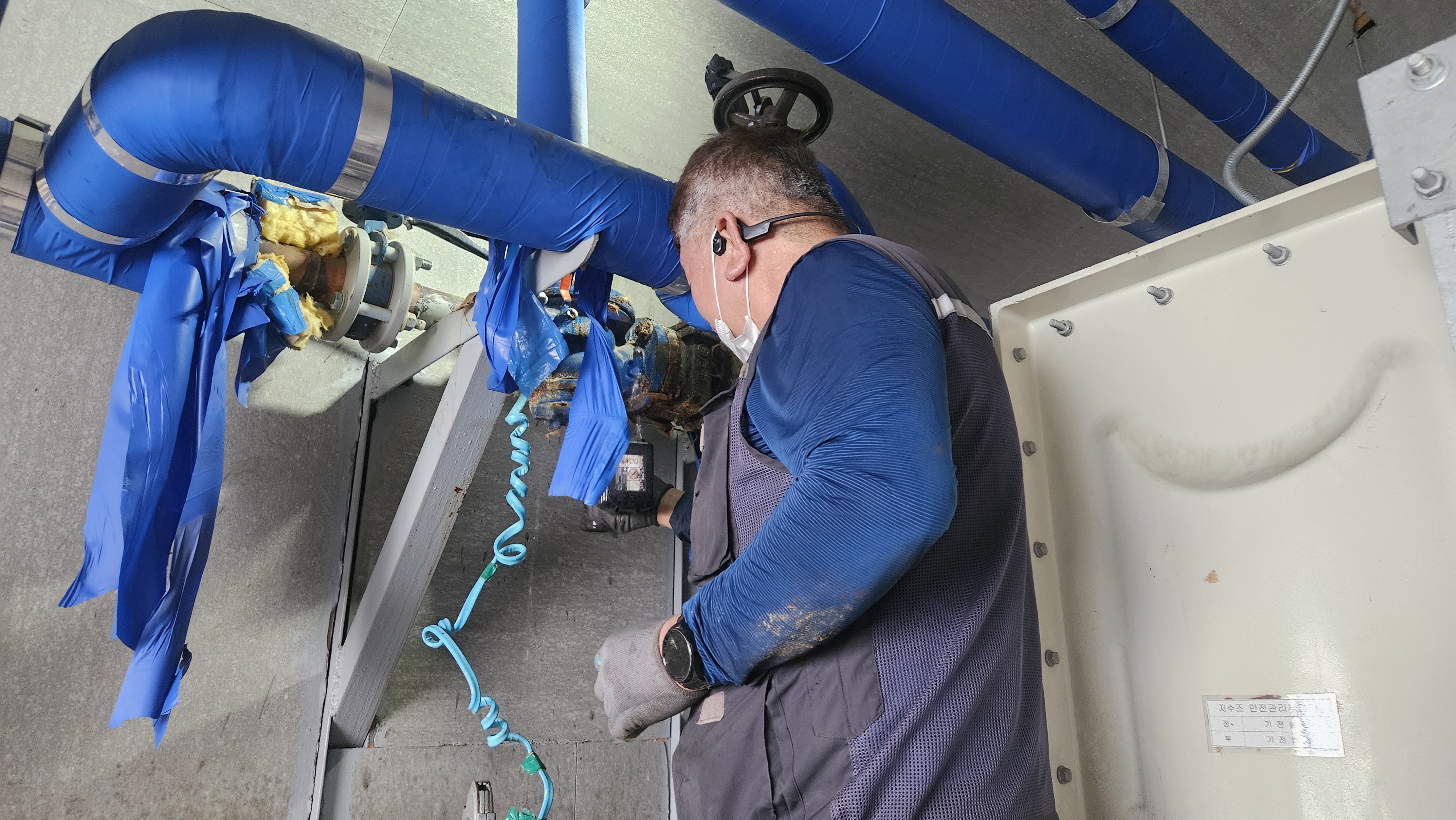

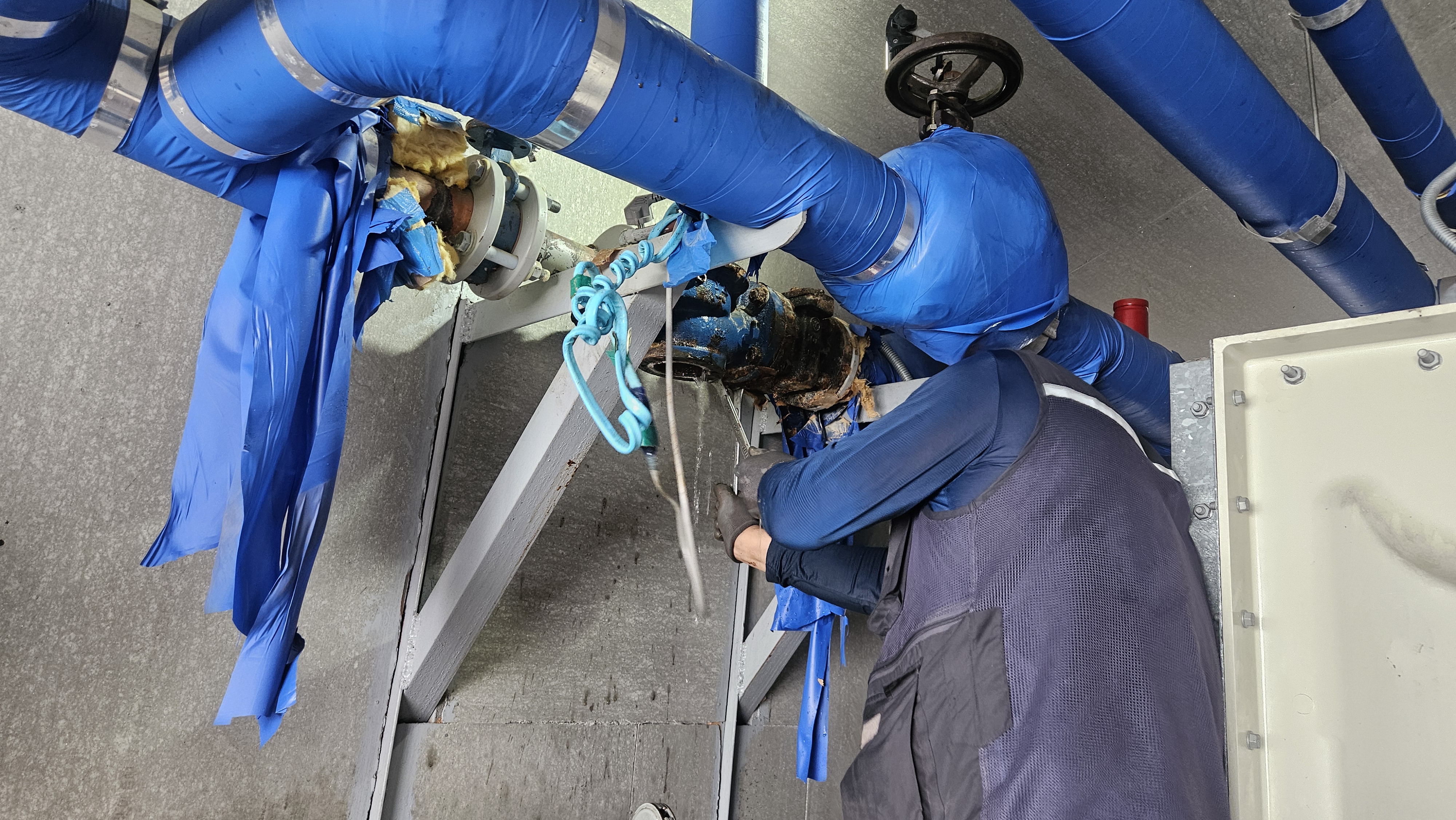

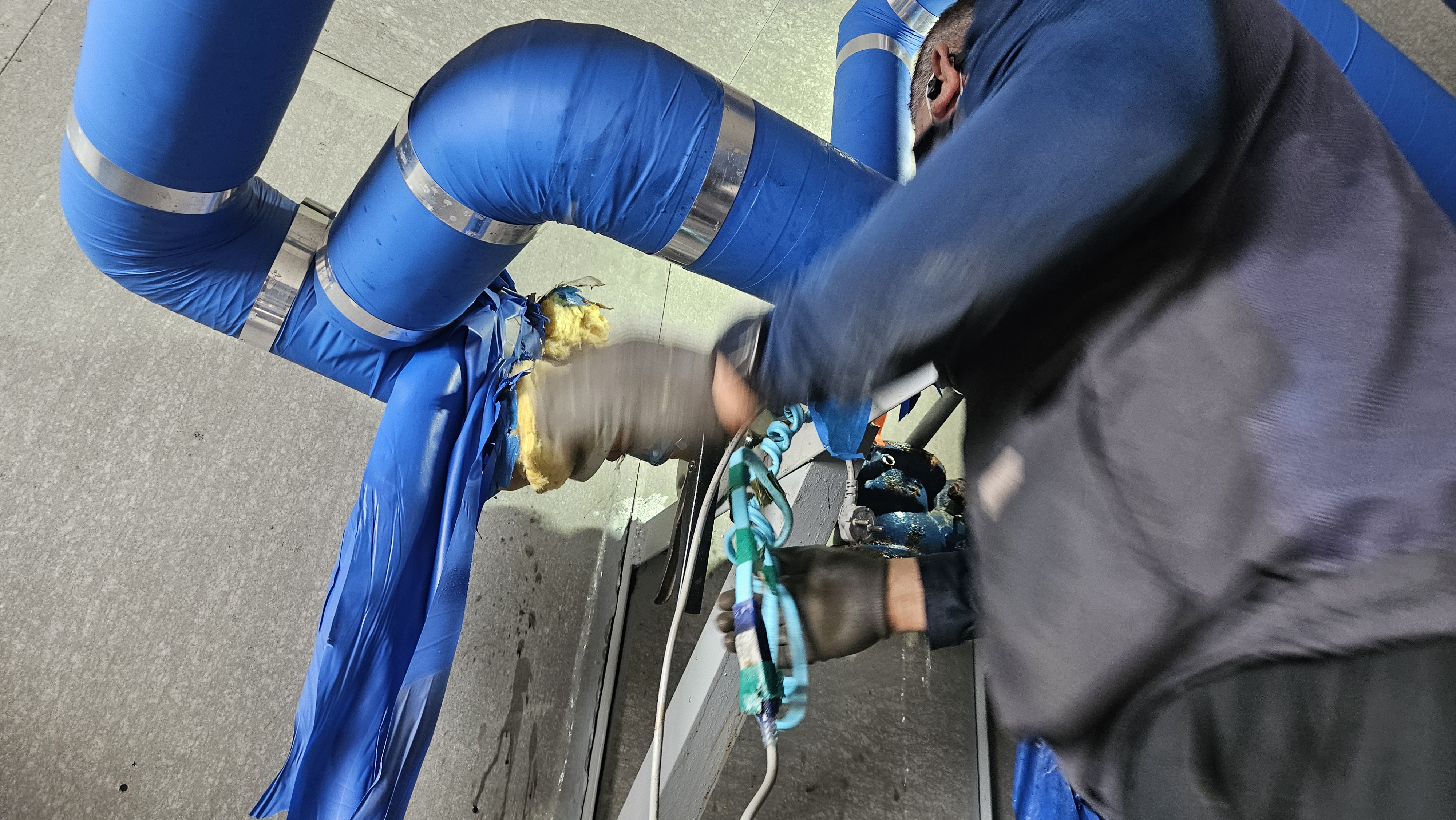

작업을 위해 보온제를 제거하고 배관을 분해하고있습니다

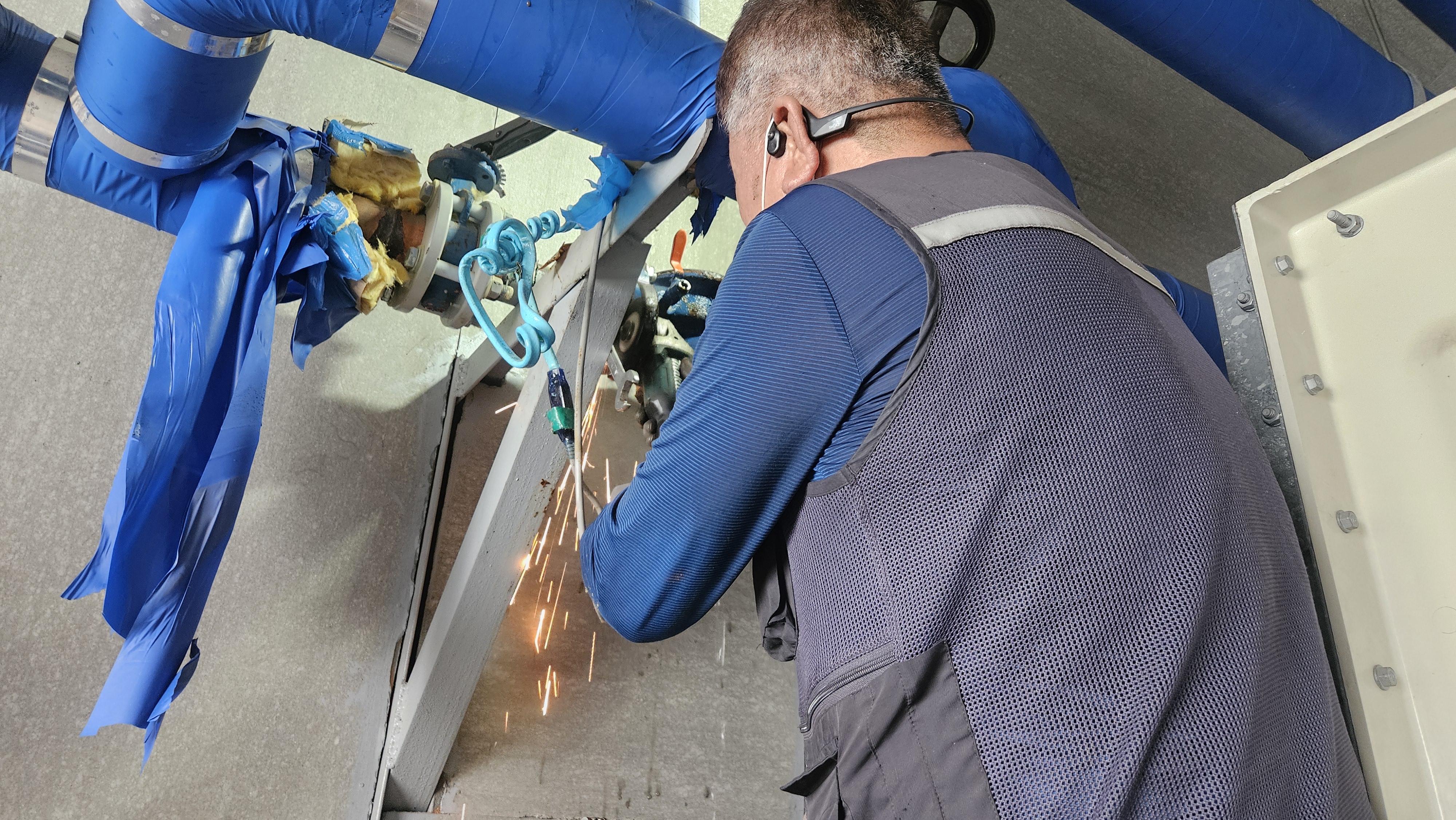

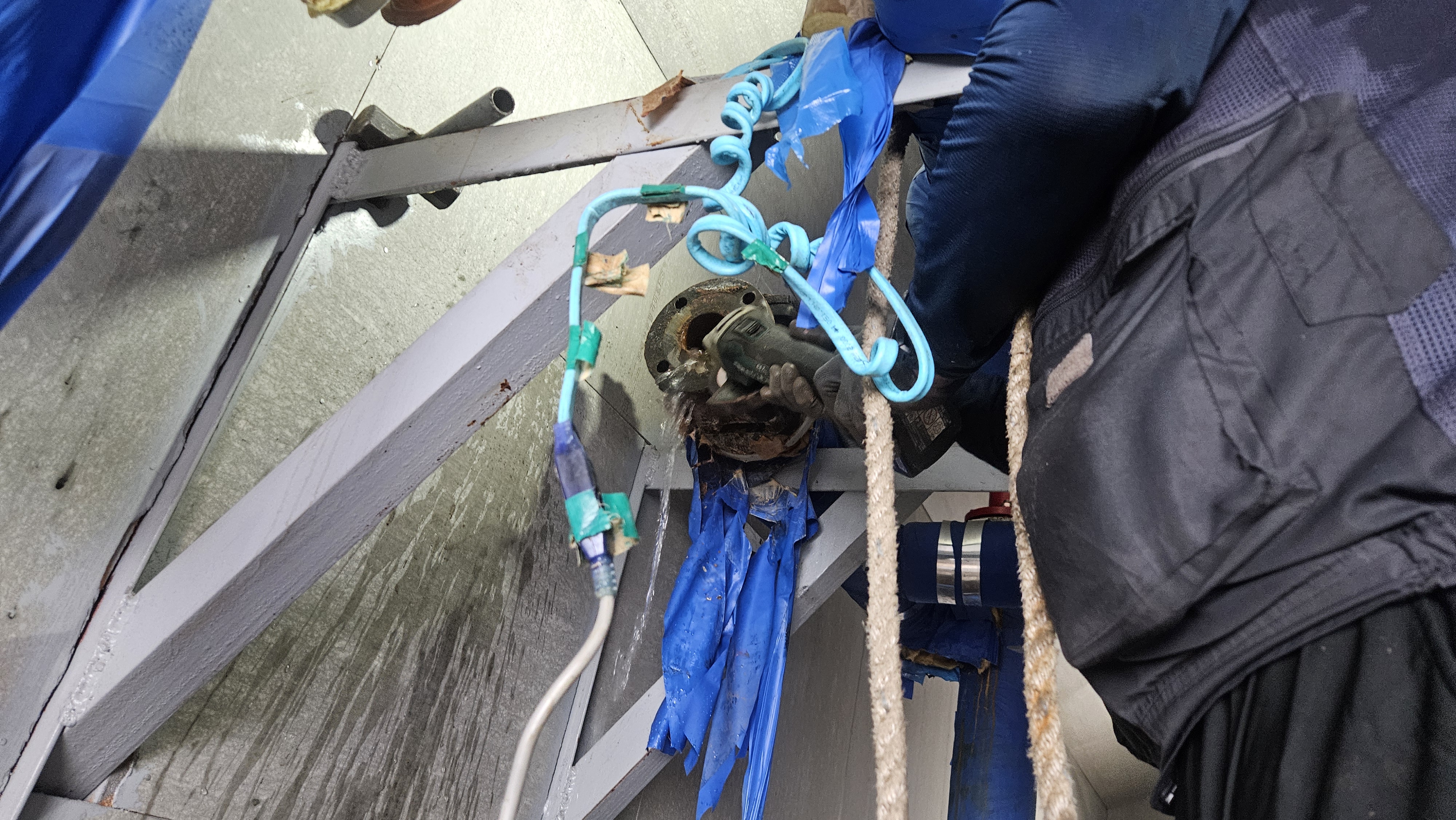

오랜사용으로 부식이 심한부분은 짤라내고
떨어지는 물에 빤스까지 다행히 여름이라

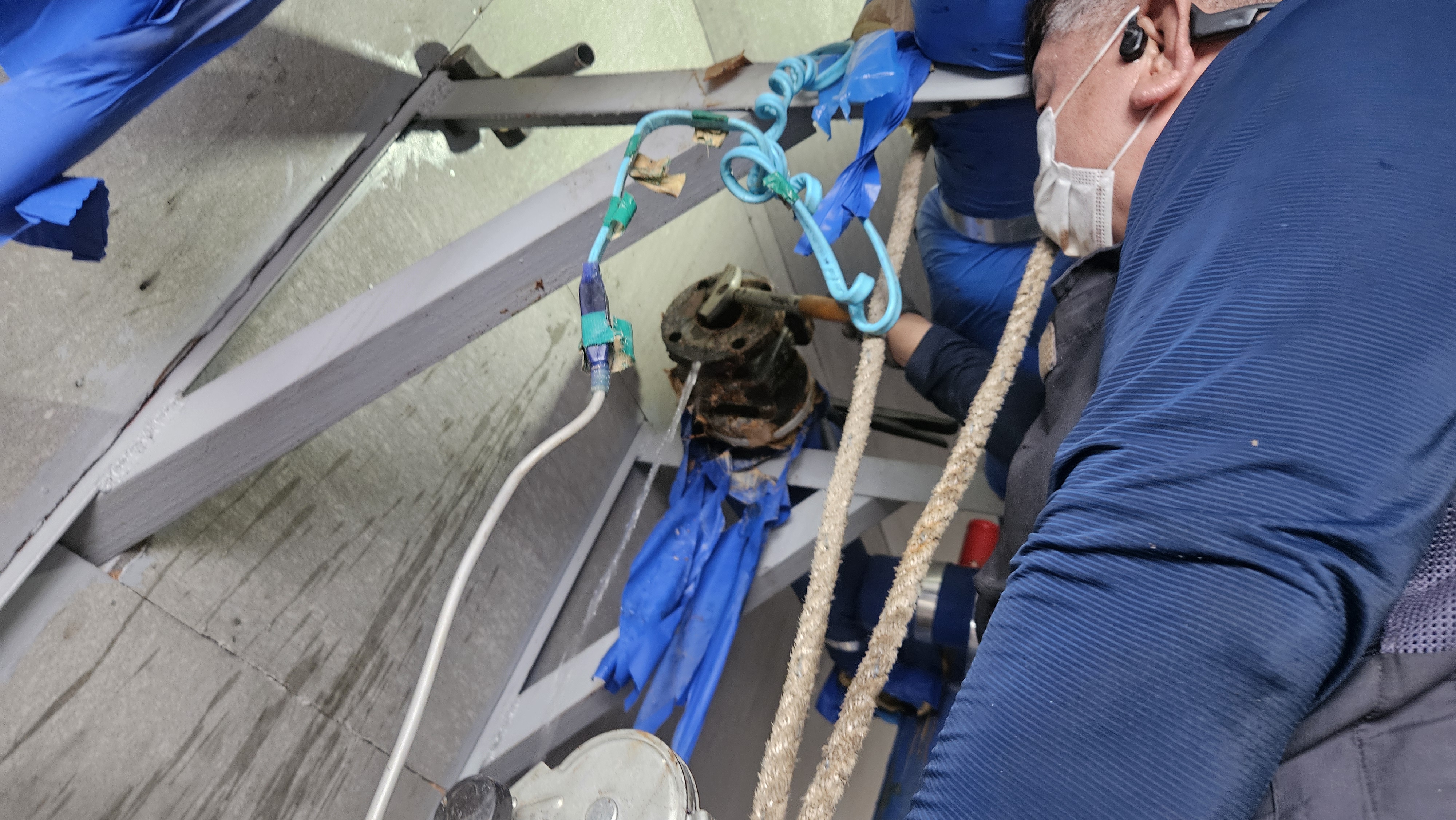

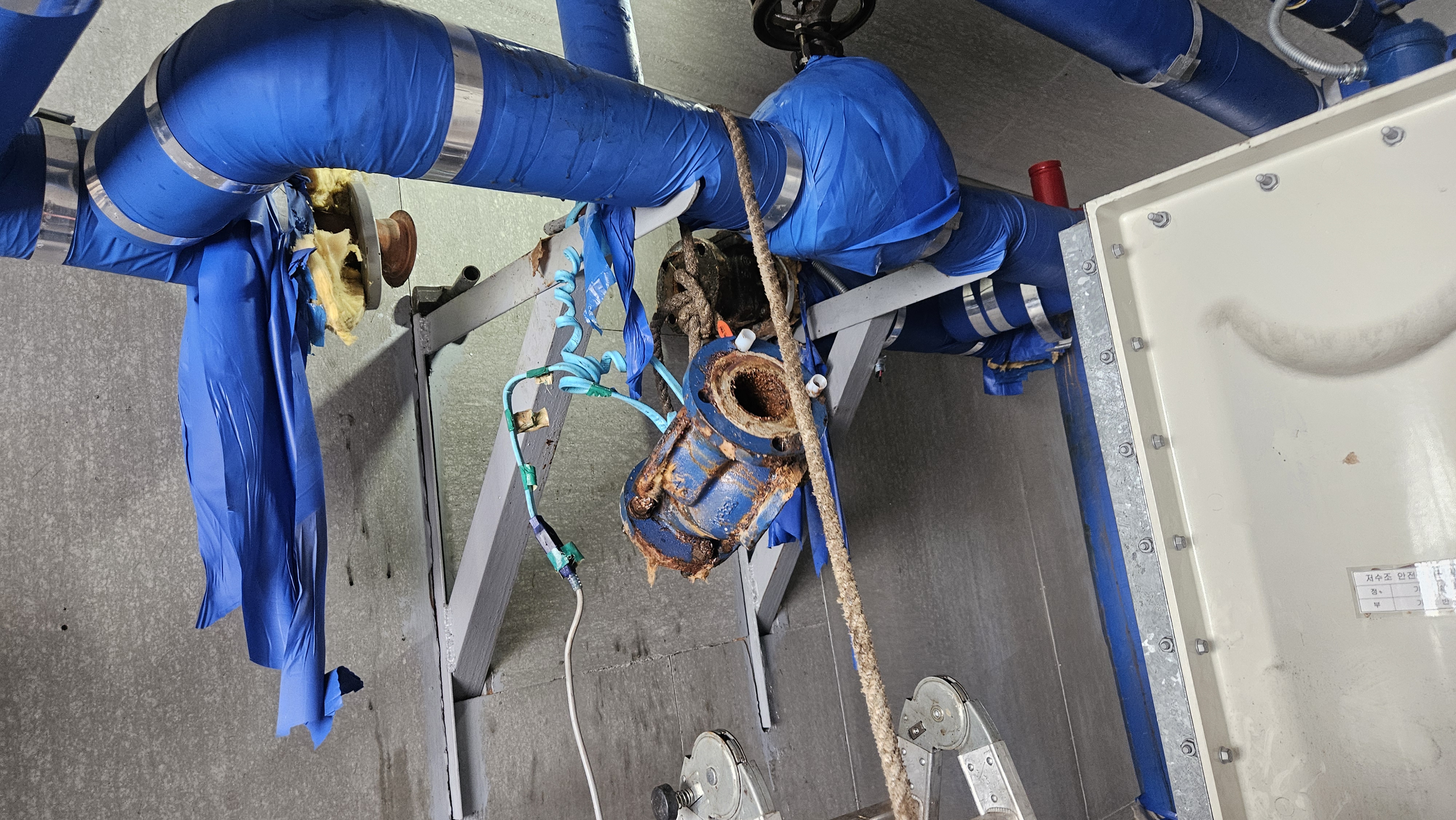

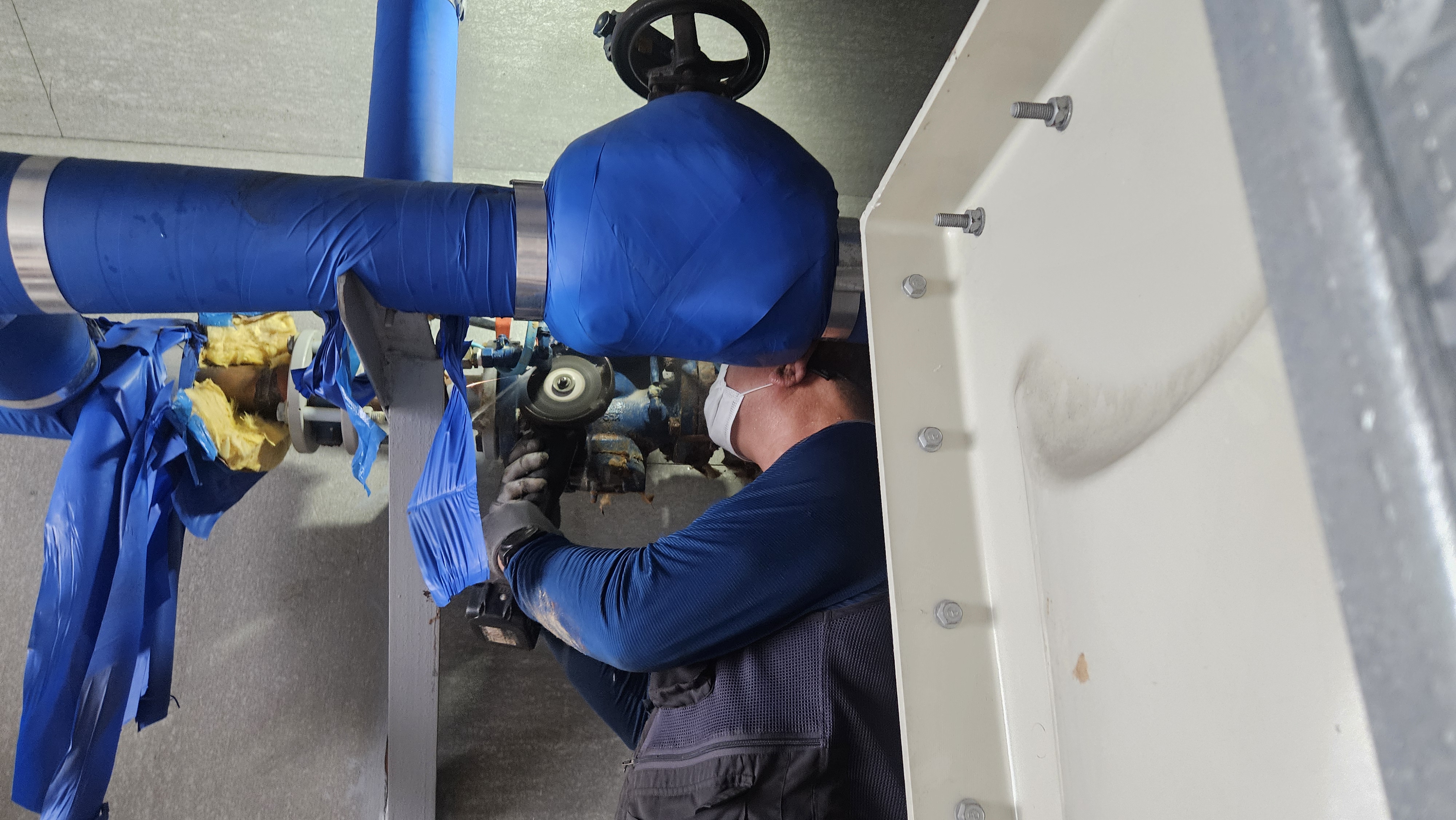

어찌 어찌 호흡이 중요합니다 밸브를 배관에서 분리했습니다
교체 해드릴 삼양레벨콘트롤 밸브 YAW-3F 65A 입니다
저희 대승엔지니어링은 항상 최신 제조품으로교체 작업을 진행해드리고있습니다
저희대승엔지니어링에서 교체 시운전후 혹시모를 이상시 본사 A/S팀으로 부터 2년가 불편없이 받으실수있도록 등록해서 관리해드리고있습니다
시운전후 문제는 거의 발생하지 않고있습니다

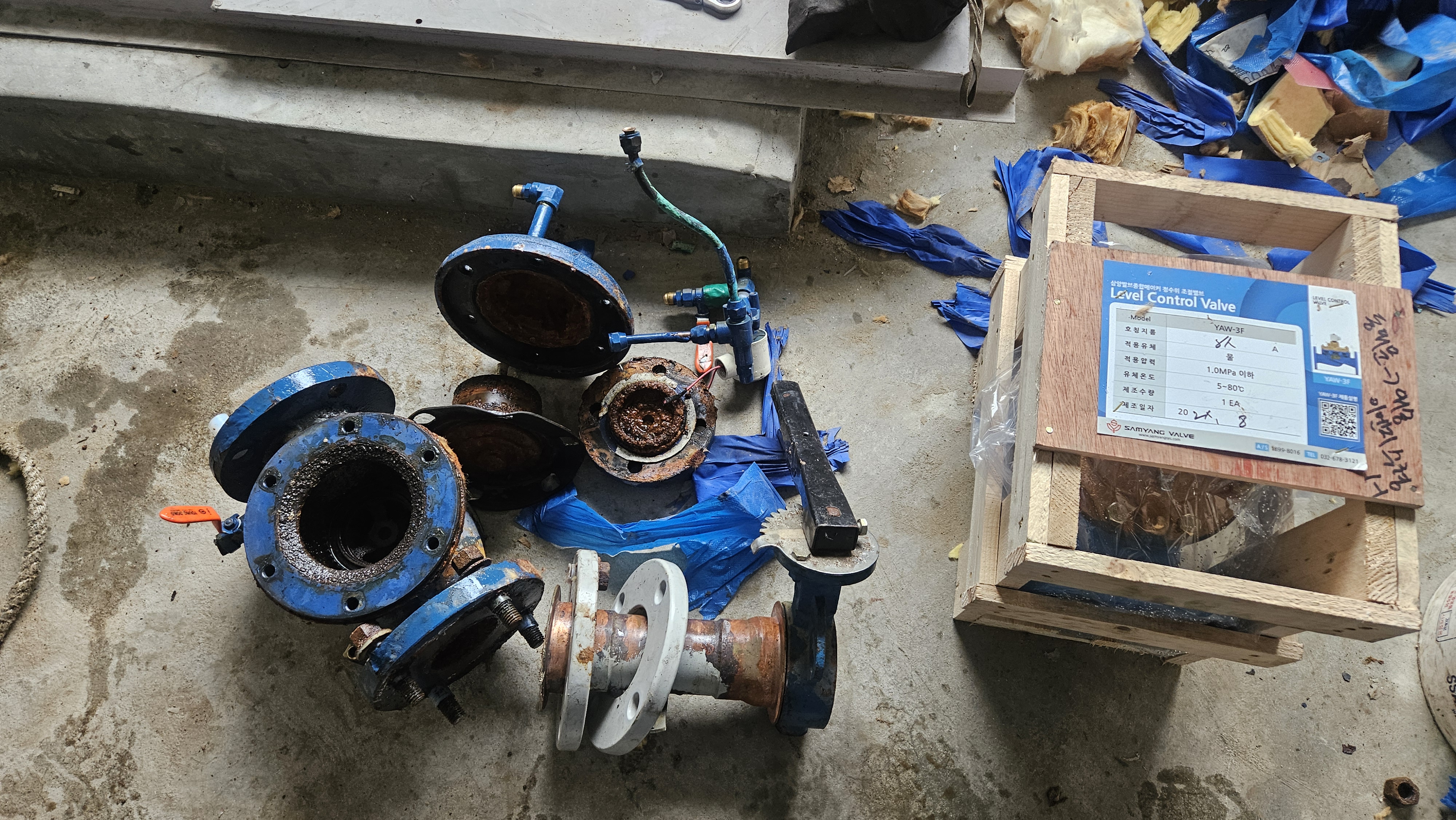

기존 정수위밸브

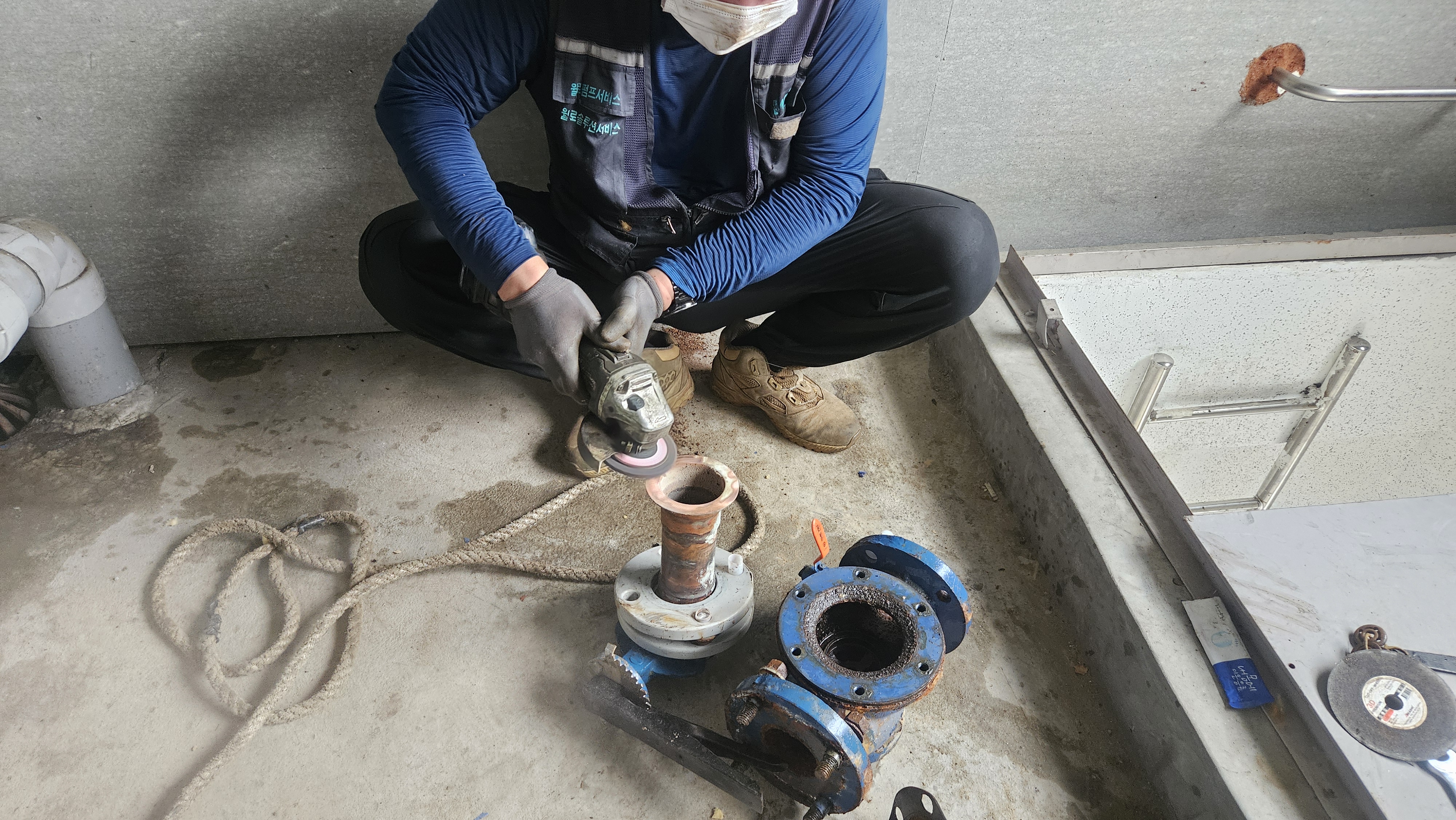

분리한 배관등 후렌지 부식을 제거합니다
오메가 스트레이너 후렌지 부분도 이물질제거중
후렌지 크리닝

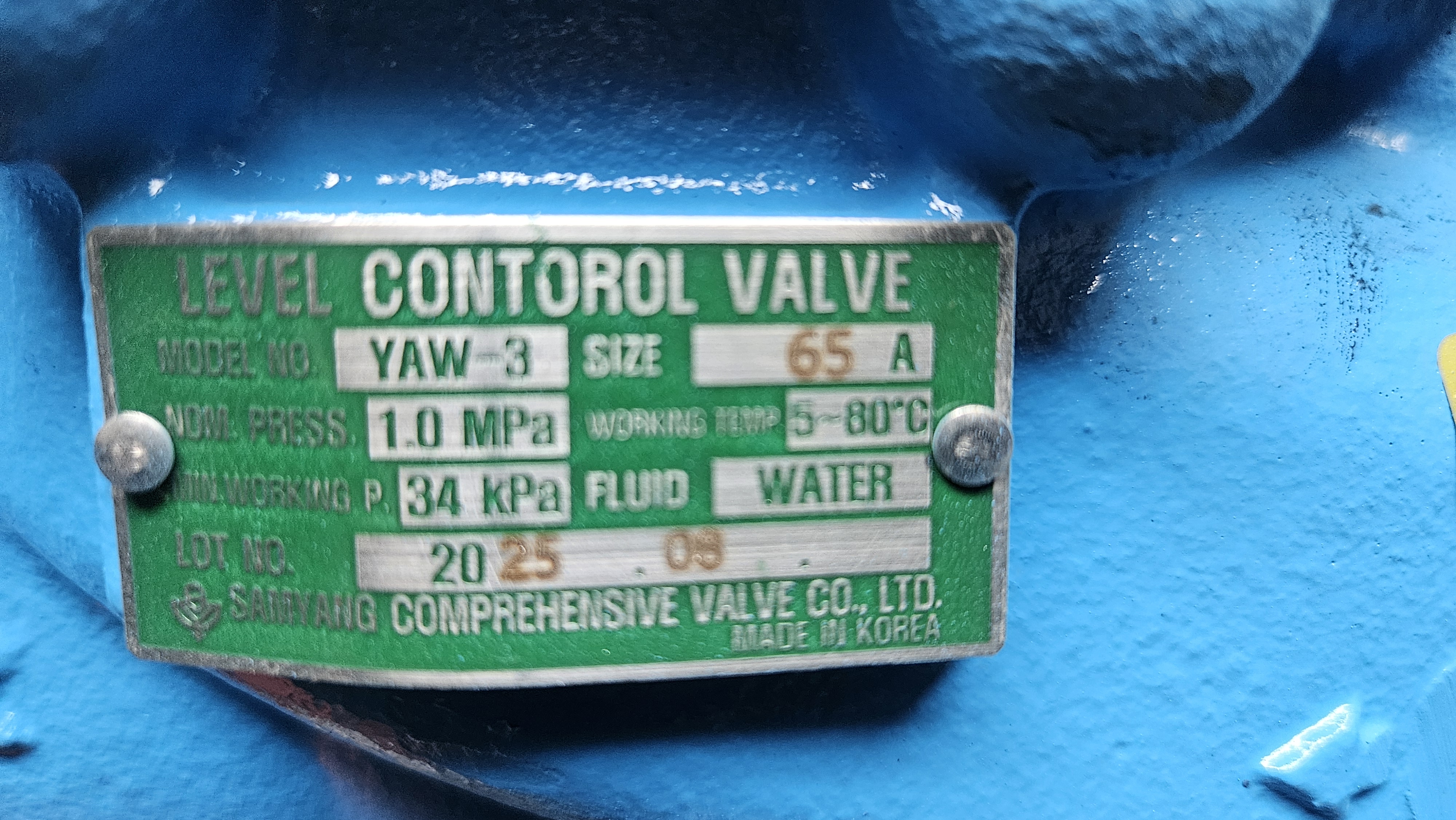

삼양 레벨콘트롤 밸브 명판입니다
YAW-3 SIZE65A
삼양정수위밸브 부착중

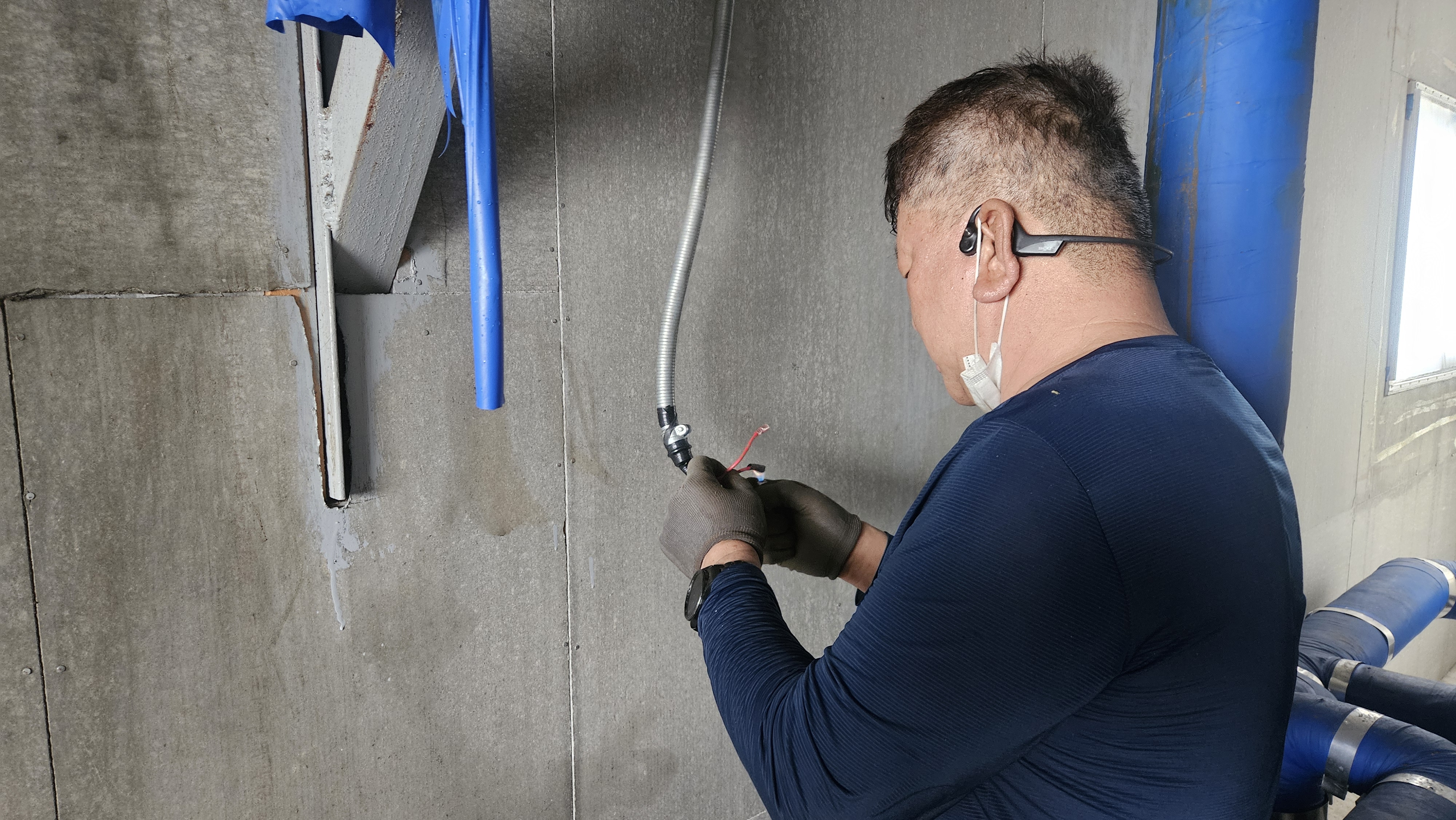

솔레노이드 밸브 전원선을 짹으로 만들고있습니다
이렇게 하면 추후 점검이 편하고 확실합니다

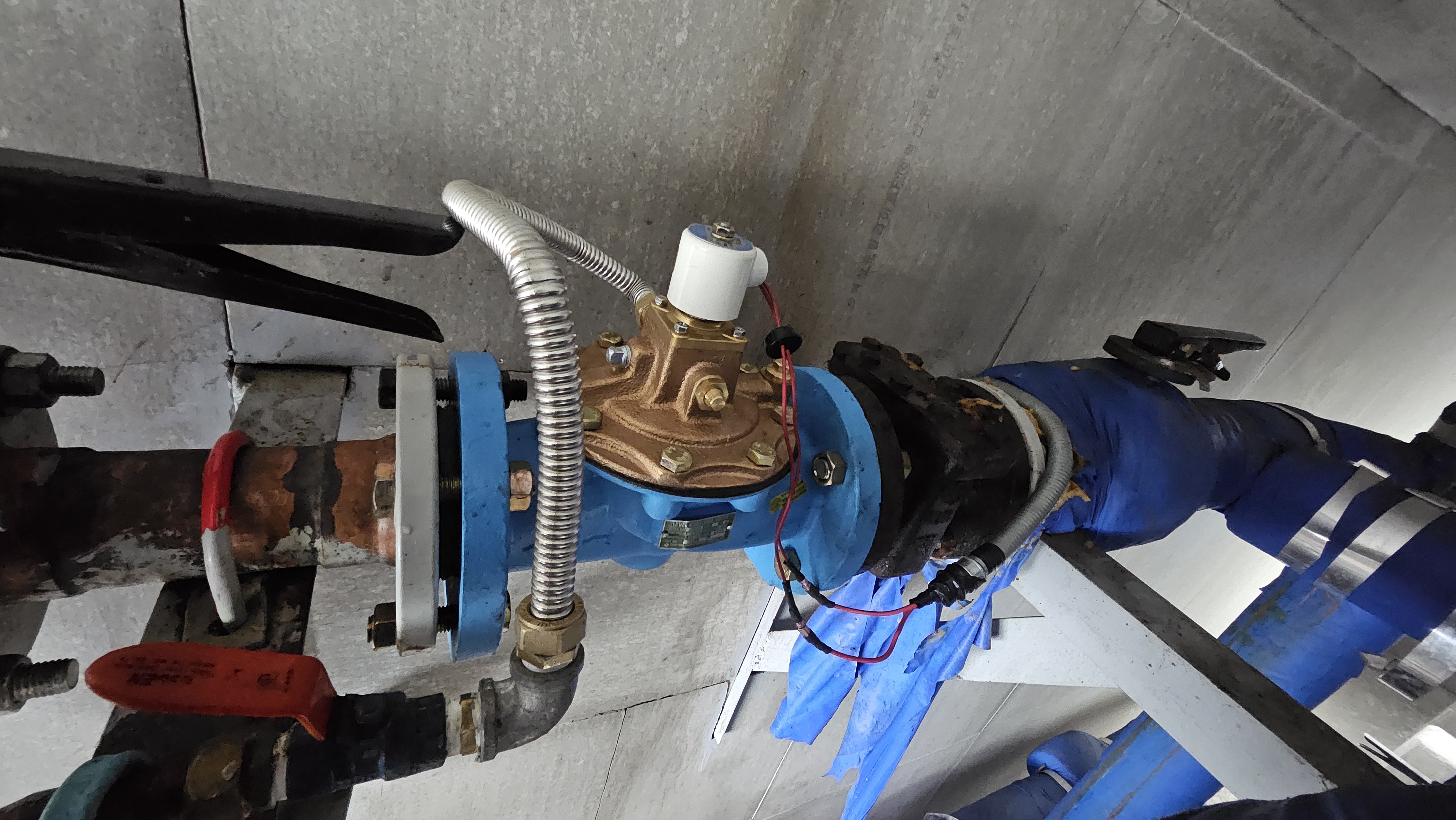

고가수조 정수위밸브 삼양정수위밸브로교체완료 볼탑부분도 연결완료
시운전 콘트롤러에서 플로트 센서 높이에 따른 스타트점에 첨단시스템 콘트롤러 LCF-4P ON/OFF에 램프 점등
램프가 점등되면 플로트식 레벨센서 LSF-4S 에 수위가 낮아졌다고 볼수있습니다
램프가 점등되면 솔레노이드밸브에 전원이 인가되고
이때 고가수조에 물이 들어오고 수위가 높아져 레벨센서 LSF-4S 후롯트가 올라가고 스탑위치까지올라가면
첨단레밸 콘트롤 LCF-4P ON/OFF 램프가 소등됩니다 이러면 정수위밸브에 있는 솔레노이드밸브 전원은 차단되고 정수위밸브는 5~15초후 닫히게 됩니다
저희 마님께서 시운전후 누수확인후 보온을 하기위해 배관에 올라갔습니다
시운전및 보온완료
