저수조 삼양정수위밸브 신형 안열림으로 인한 점검조치 YAW-3 구경40A

서울특별시 종로구에 있는 모 종교시설 입니다

시설팀 관계자분께서

저수조 정수위밸브 안열림으로 인하여 여기저기 알아보더중 저희 대승엔지니어링에 문의를 주셨습니다

규모가 아주큰 종교시설이기때문에 시설관리팀 담장자가 밸브자체를 분해해보았는데 다이아후램등 특이한 이상은 없는것 같다고 합니다

이때 중요한 포인트가 있습니다

​

저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브 40A~150A까지



신한정수위밸브 50A~200A까지



삼양정수위밸브32A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음

​

​

위처럼 시설관리팀 담당자와 이야기를 나눴습니다

레벨콘트롤러에서 START램프가 점등되고 솔레노이밸브가 뜨거웠는데도 물이 들어가지 않는다고 합니다

이경우 위에 설명드린것 처럼 대부분 다이아후램 손상을 의심할수있습니다

​

정수위밸브 수리는 큰수록 교체 비용에 비해 저렴합니다

하지만 기존 출장비가 있기때문에 구경이 작은 사이즈는 교체를 권장합니다

정수위밸브가 신형이고 해서 수리를 원하셨습니다

​

삼양정수위밸브경우 1995이전쯤에 완전구형모델 YWAEL-1 제품 그이후 YAW-3 제품이 업그레이드되면서 5년전쯤부터 솔레노이드밸브 일체형 정수위밸브가 나옵니다 구경150A 이하

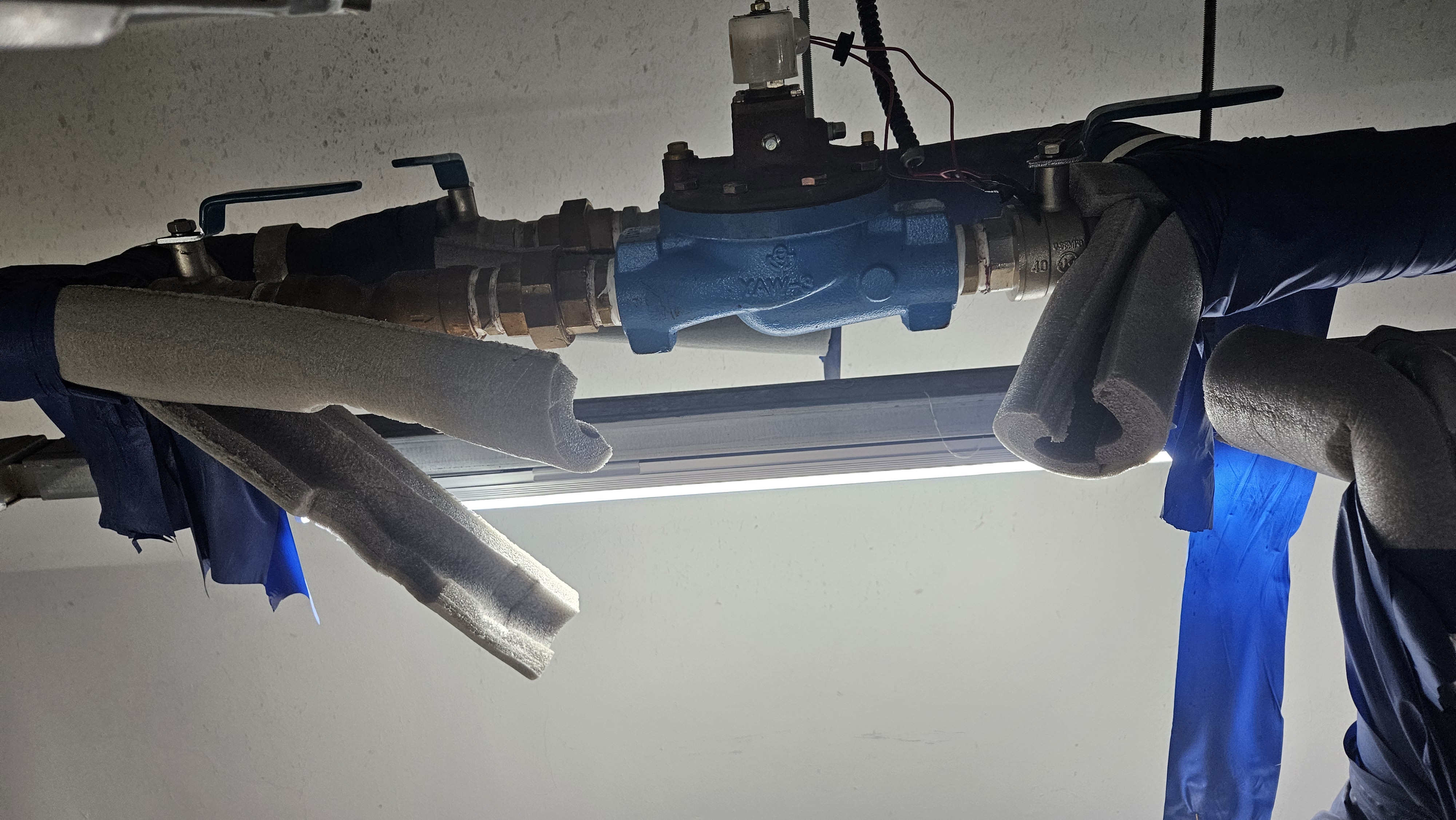

정수위밸브 접합부분이 나사산으로보아 구경32OR40A입니다

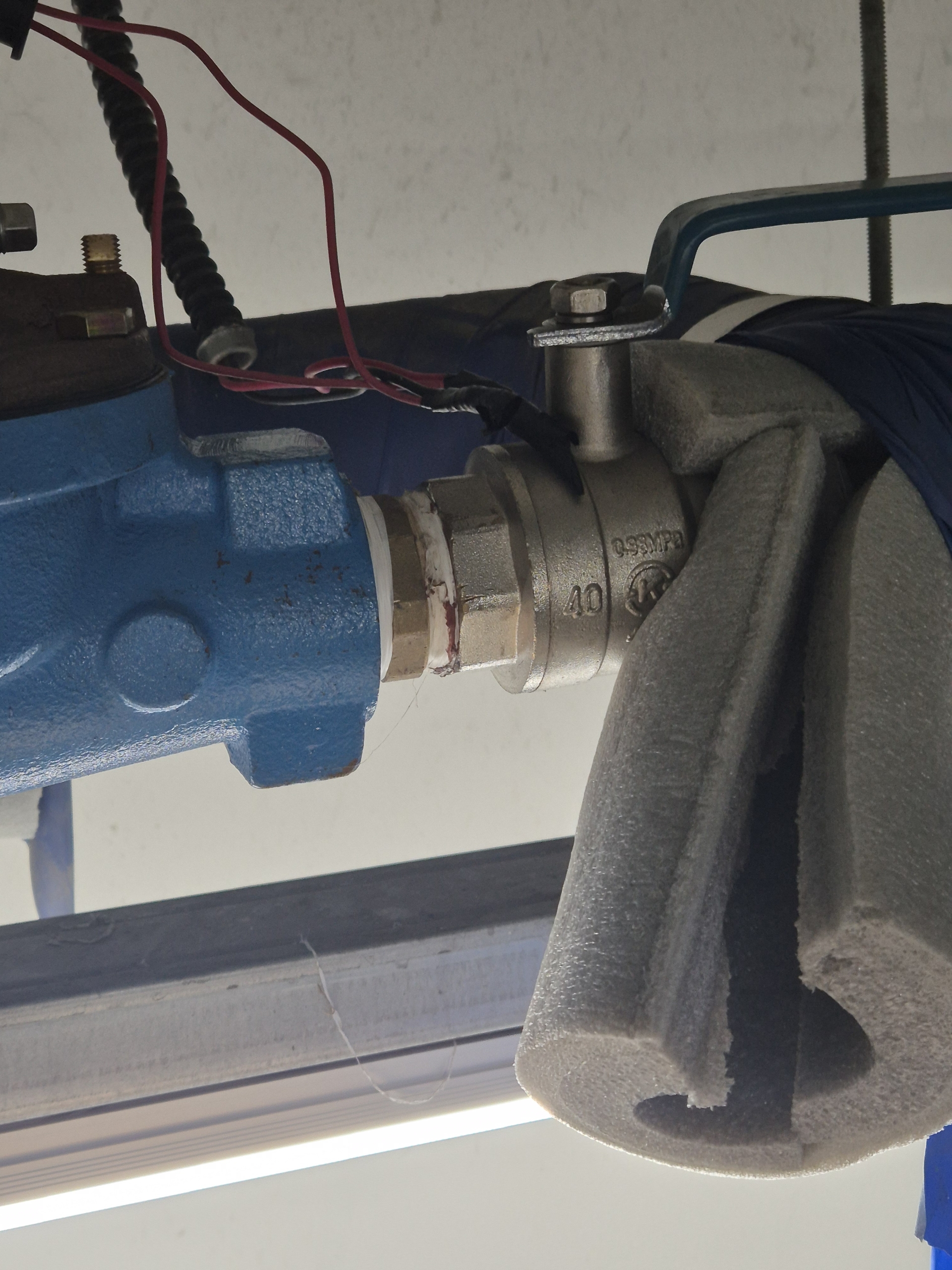

차단볼밸브에 40A가 있는걸로 보아 구경40A로 볼수있습니다

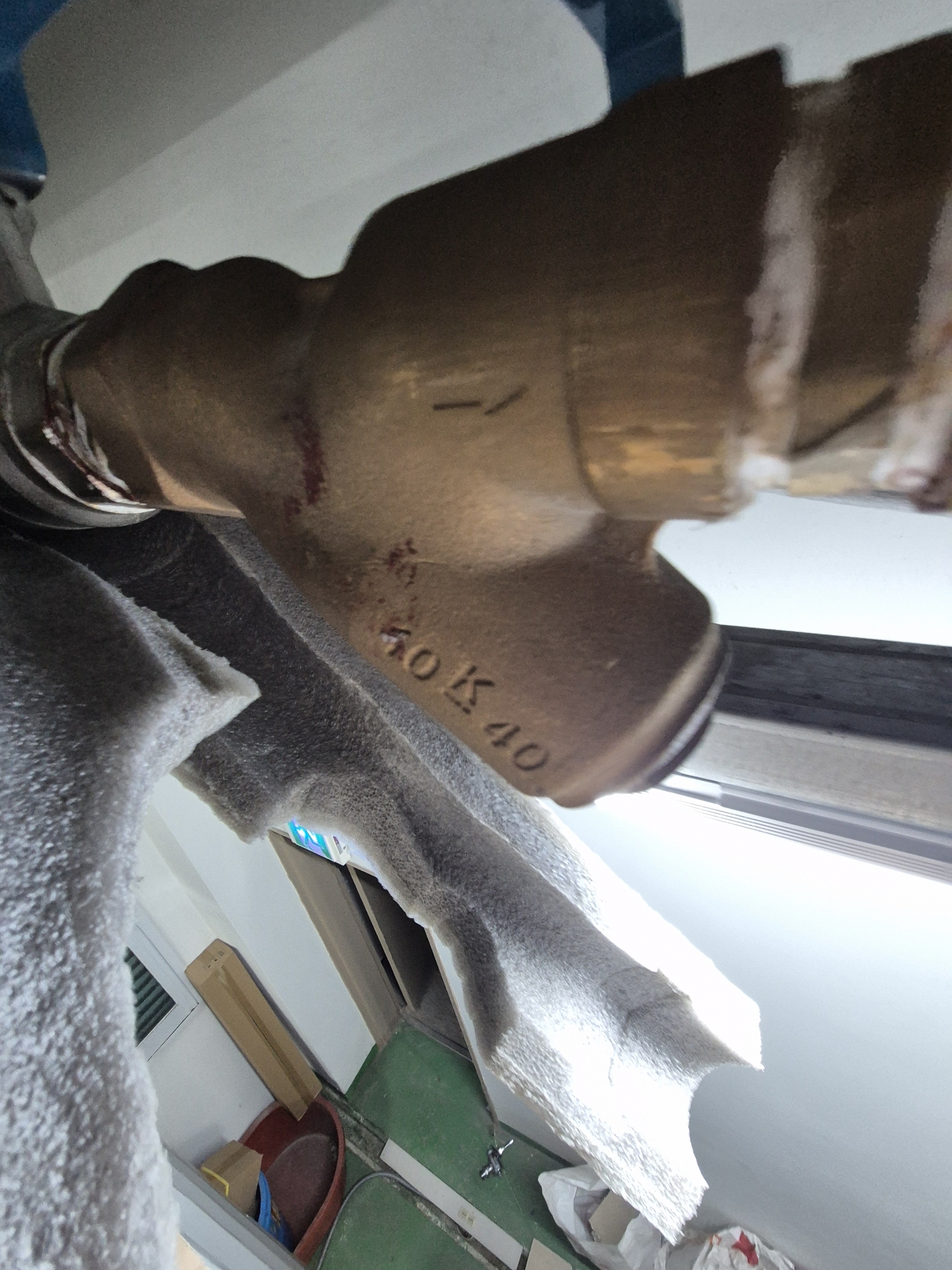

정수위밸브 전단 스트레이너도 황동으로 10K40A제품이네요

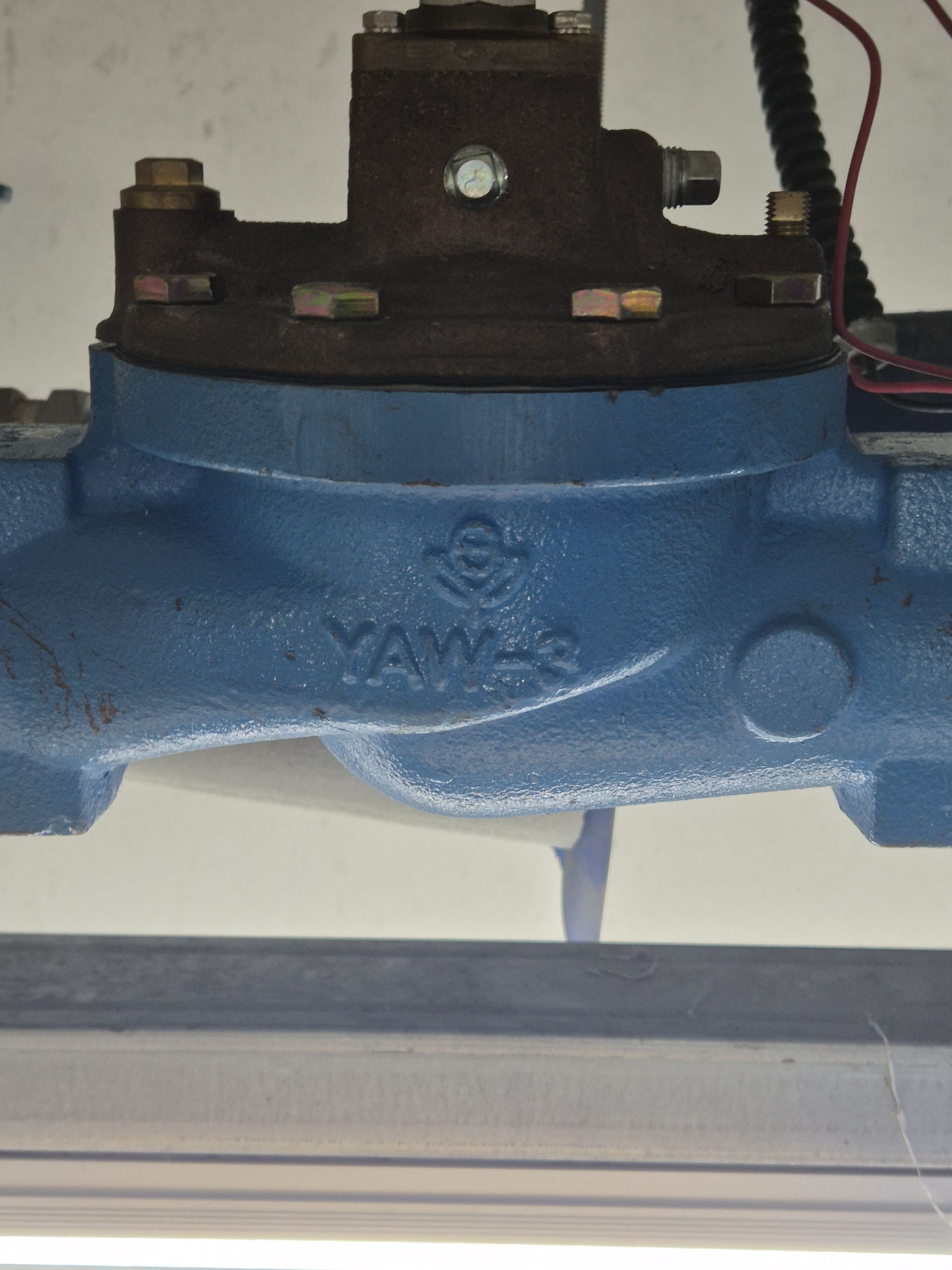

정수위밸브 하부케이싱에 YAW-3 모델명과 삼양발브 엠블럼이 각인되어있네요

위 사진을 바탕으로 수리를 원하셔서 견적을 넣고 바로 진행하기로 했습니다

​

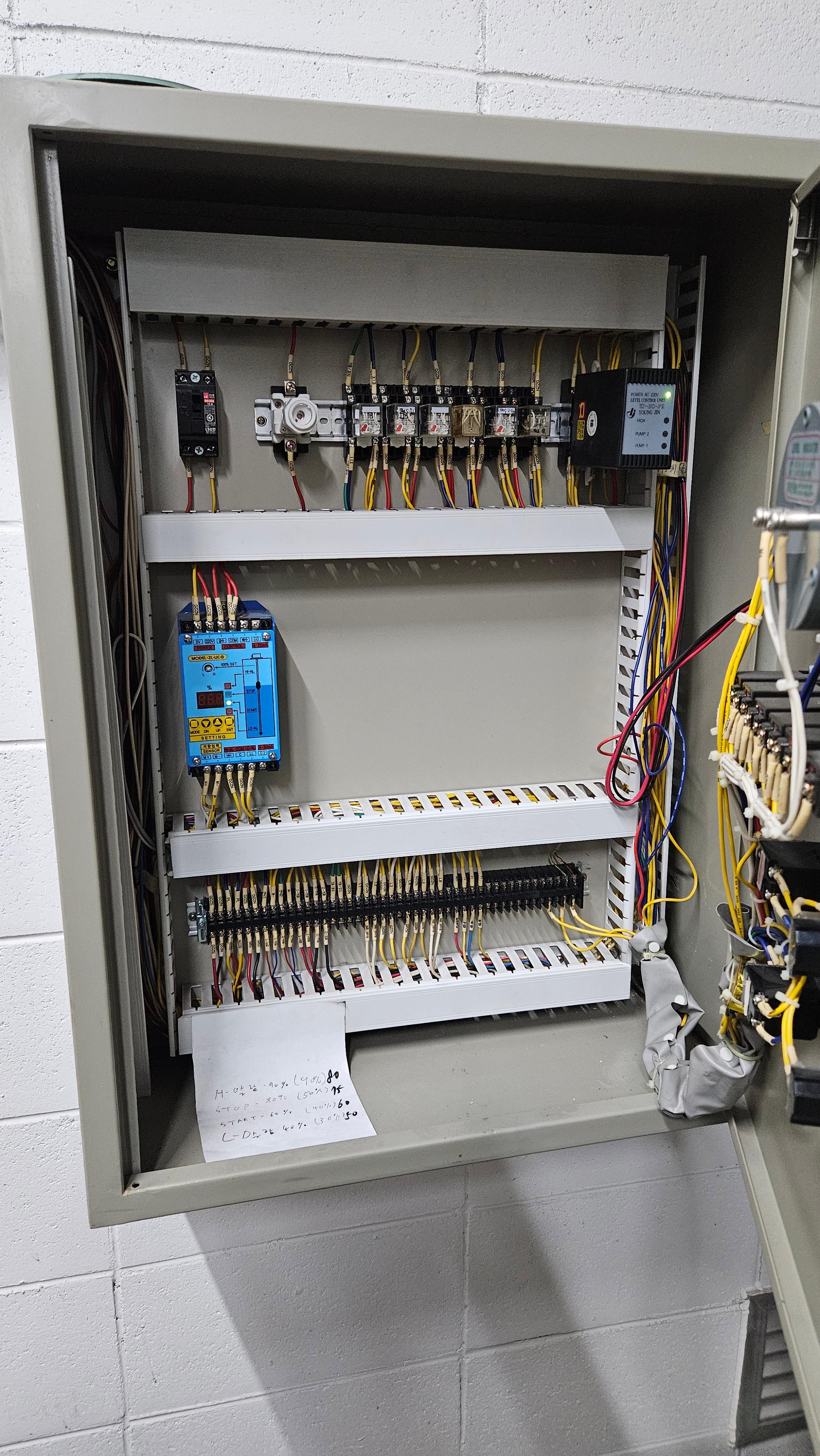

먼저 도착하여 레벨콘트롤러를 확인합니다

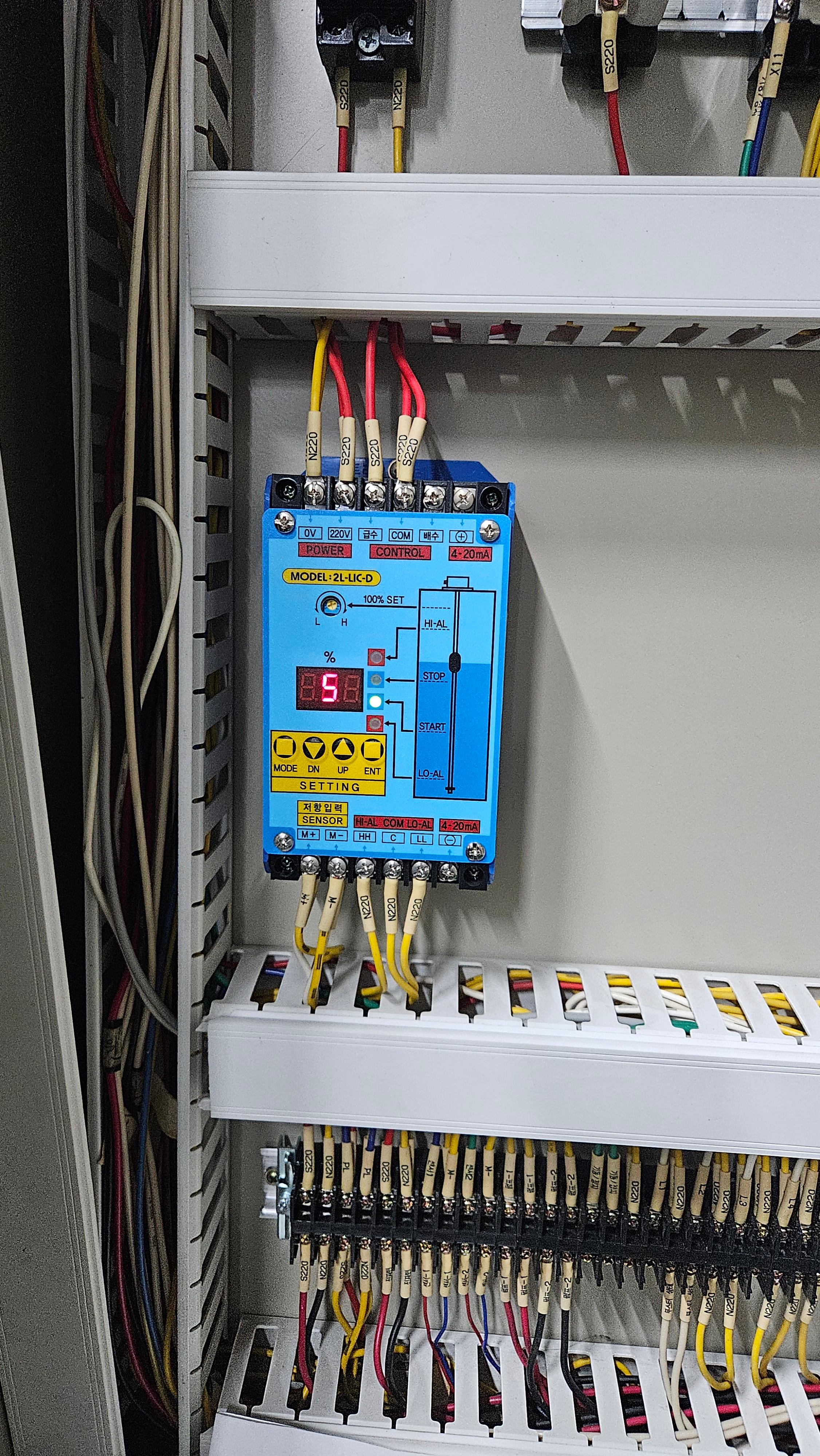

투라인레벨 2L-LIC-D 레벨콘트롤입니다 저수조에 많이 사용하는 저항식 레벨콘트롤러입니다

대부분 다른회사는 4~20mA값을 이용해서 수위를 나타내고 콘트롤하는데 비해

투라인레벨은 저항타입과 전류타입을 각각 생산합니다

​

START에 램프가 점등되면 급수쪽릴레이가 연결되고 솔레노이드밸브에 전원이 인가됩니다

저수조 상부 기어타입레벨센서를 먼저 체크합니다

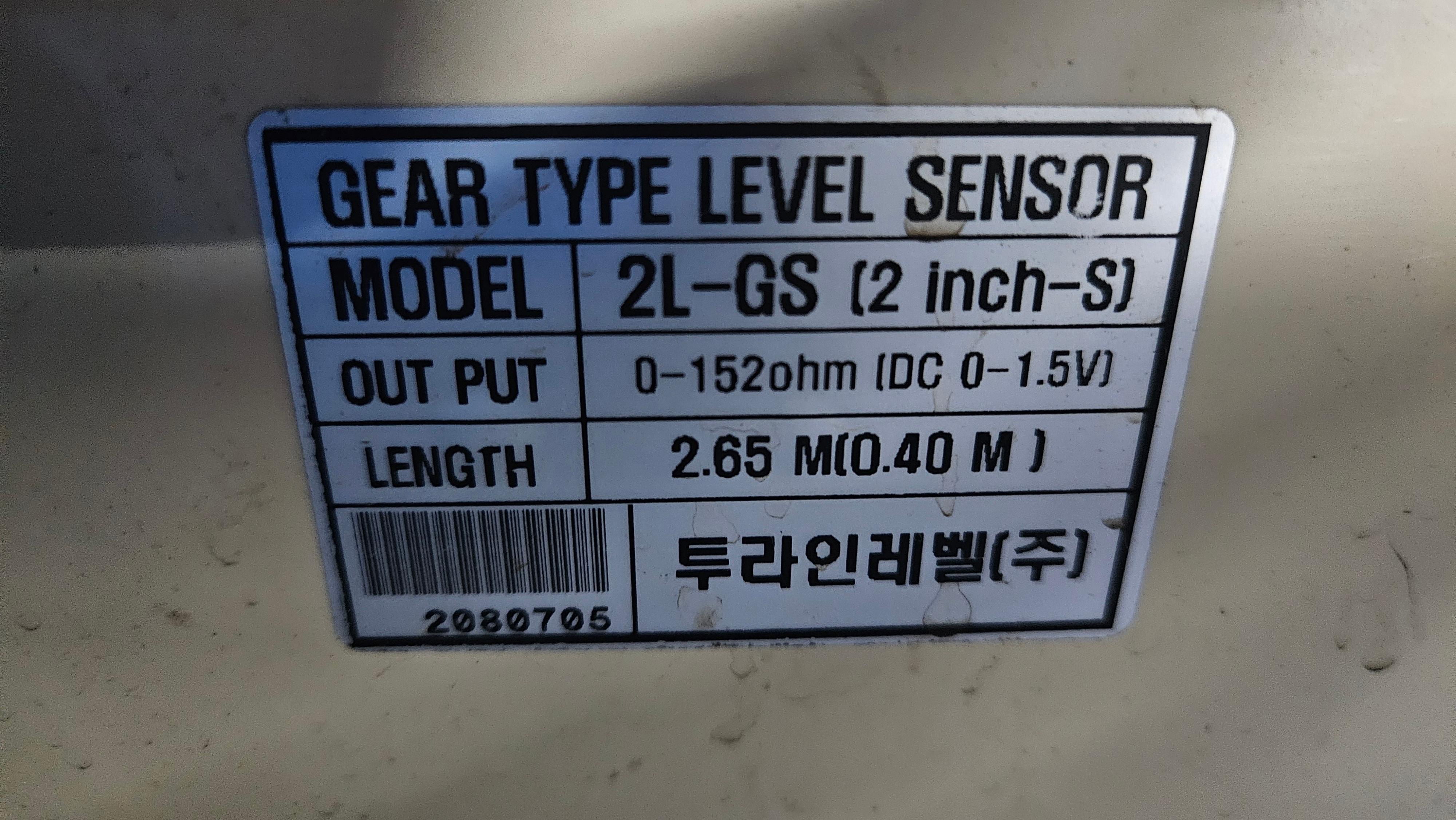

2L-GS 2인치 나사산타입방식으로 제작되었네요

총 계측범위는 2650 이면 여기서 불감대400을 제외 한제품입니다

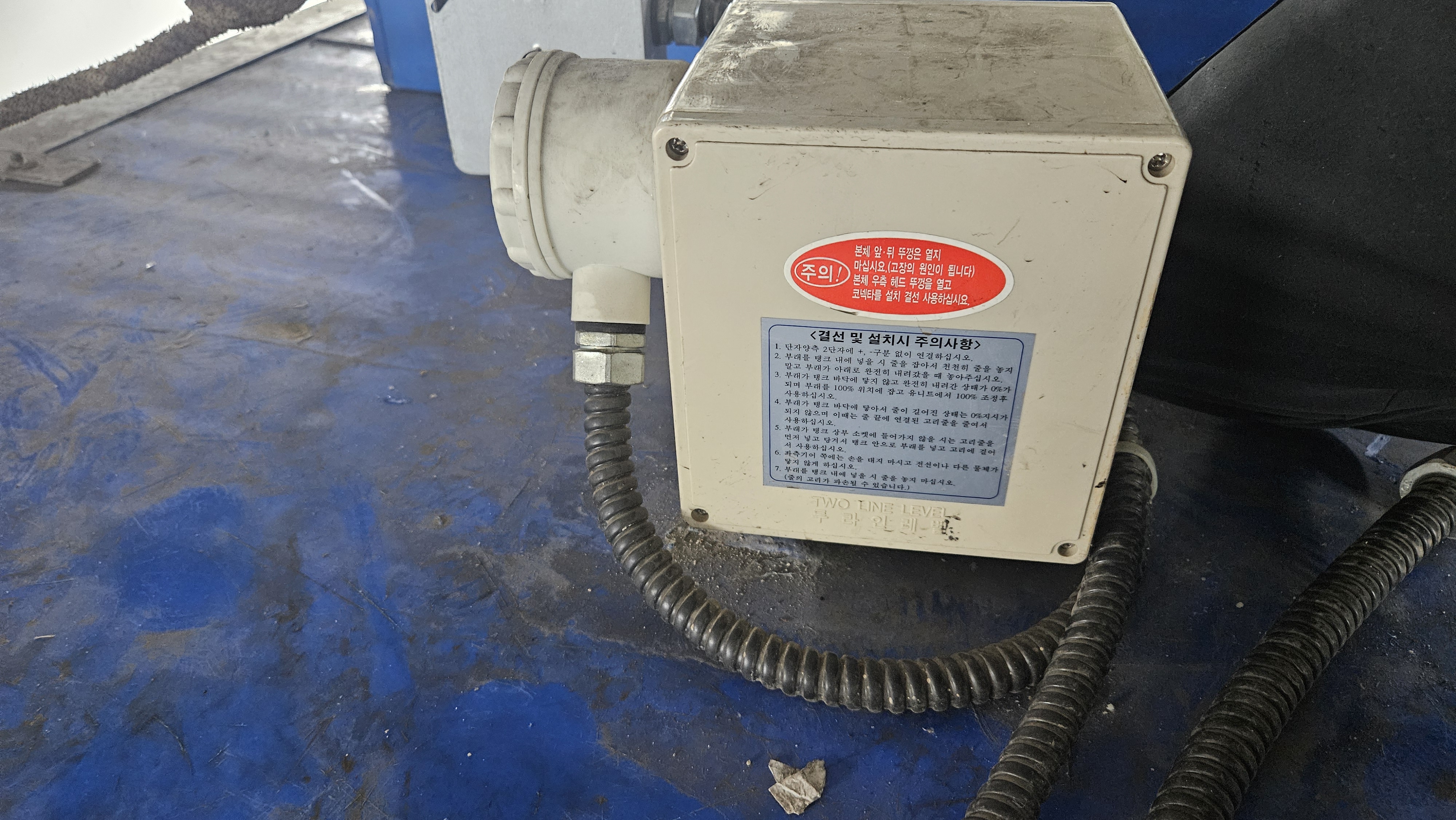

저수조 상부에 소켓타입으로 결합되어있는 투라인레벨 기어타입레벨센서

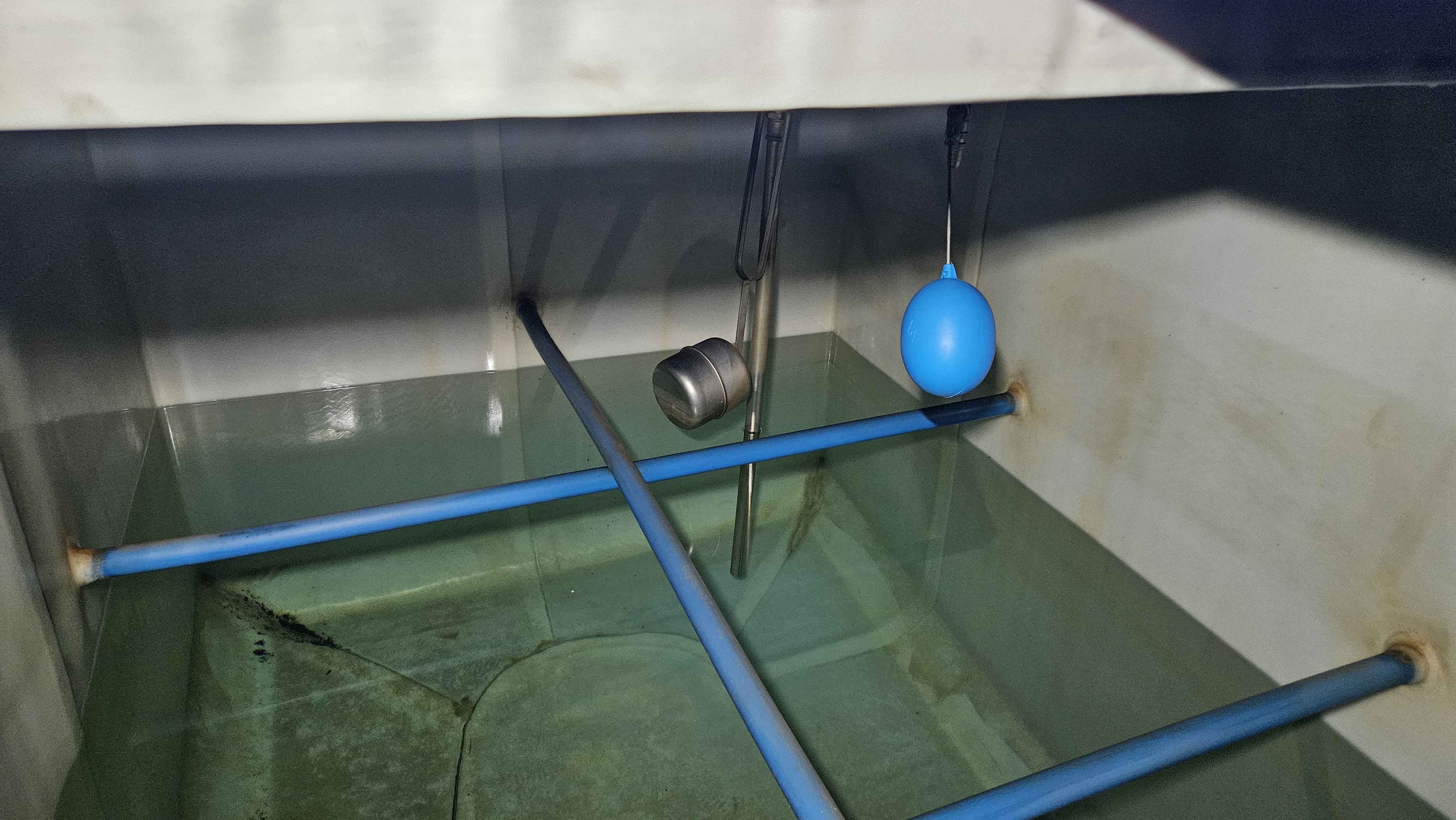

저수조 점검구를 열어 실질적인 수위와 내부 구조를 확인합니다

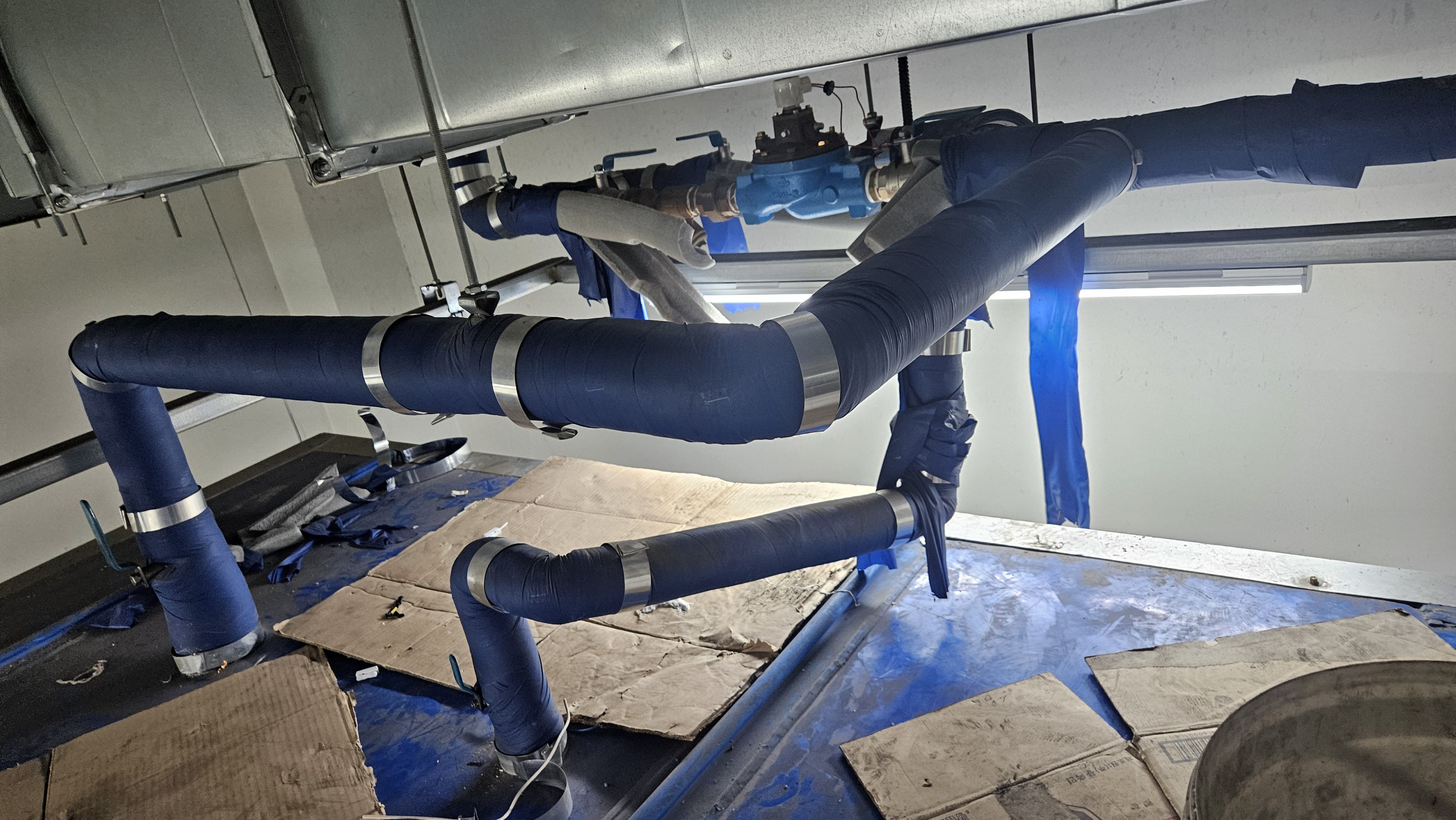

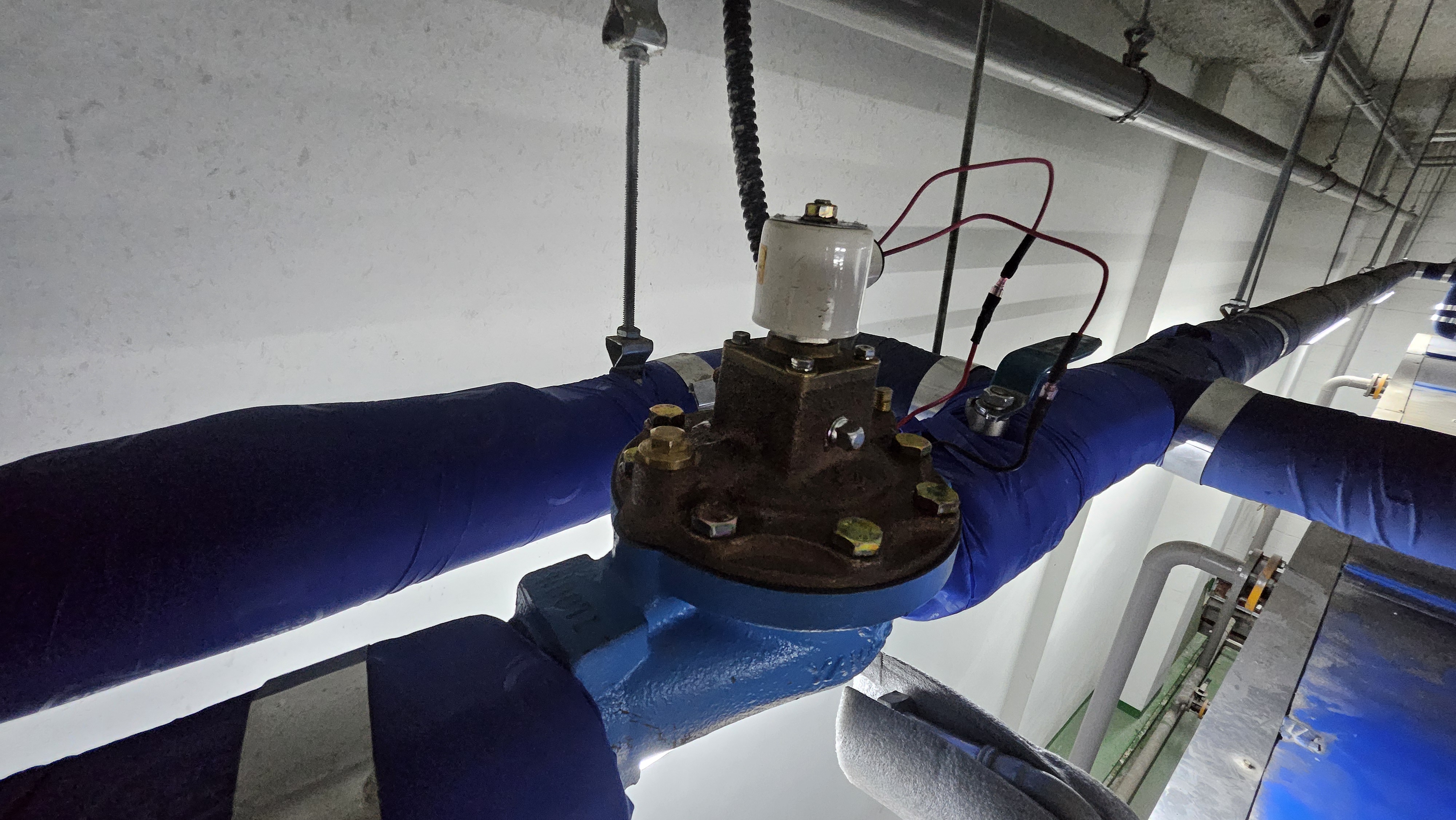

정수위밸브가 저수조에서 약간 벗어나서 설치되었네요

솔레노이드밸브를 만져보니 뜨거운대도 저수조에 물이 들어가지 안내요

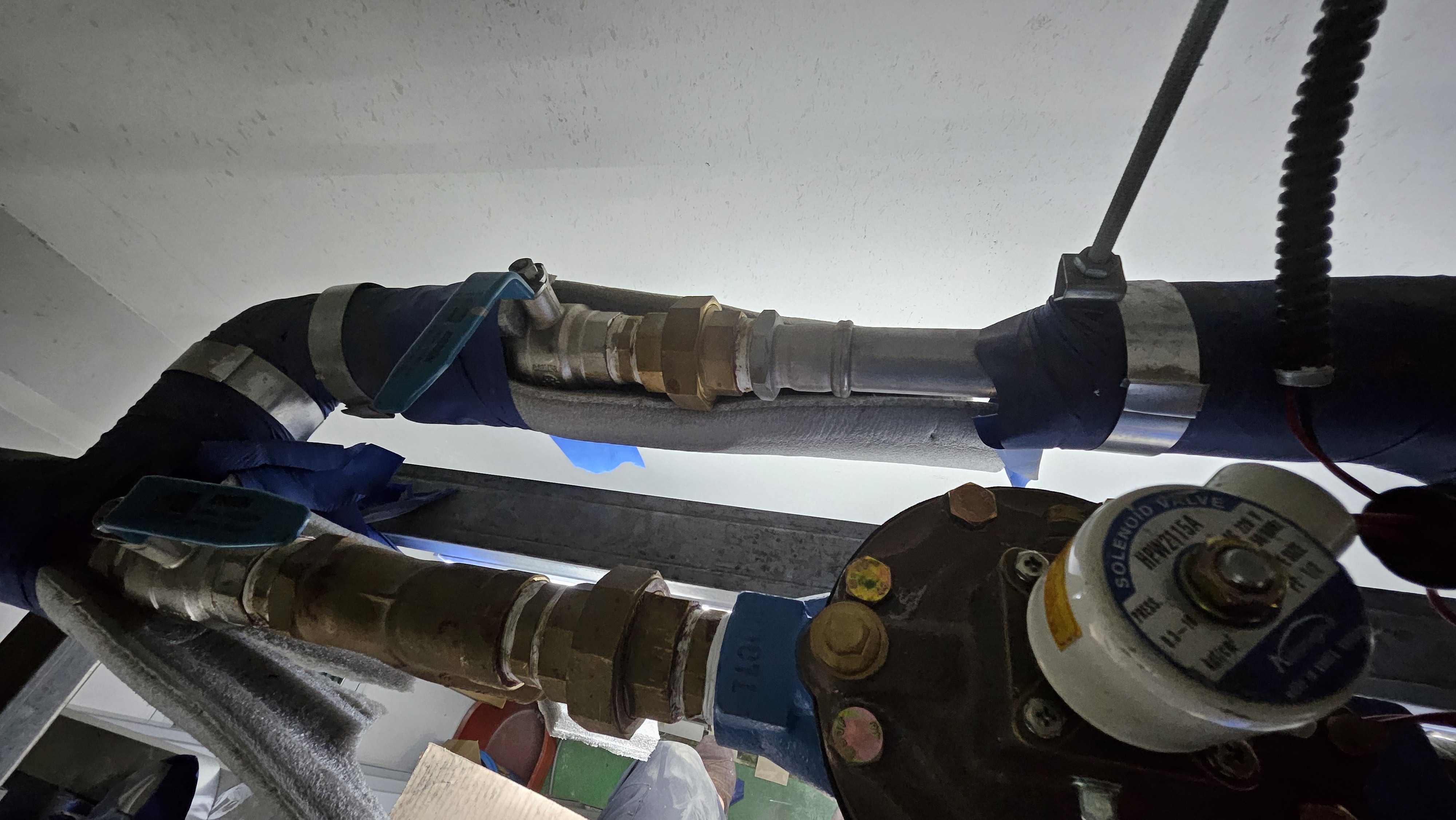

바이패스배관은 정상적으로 잠겨있습니다

이럴땐 밸브를 분해하여 하나하나 체크하는게 가장중요합니다

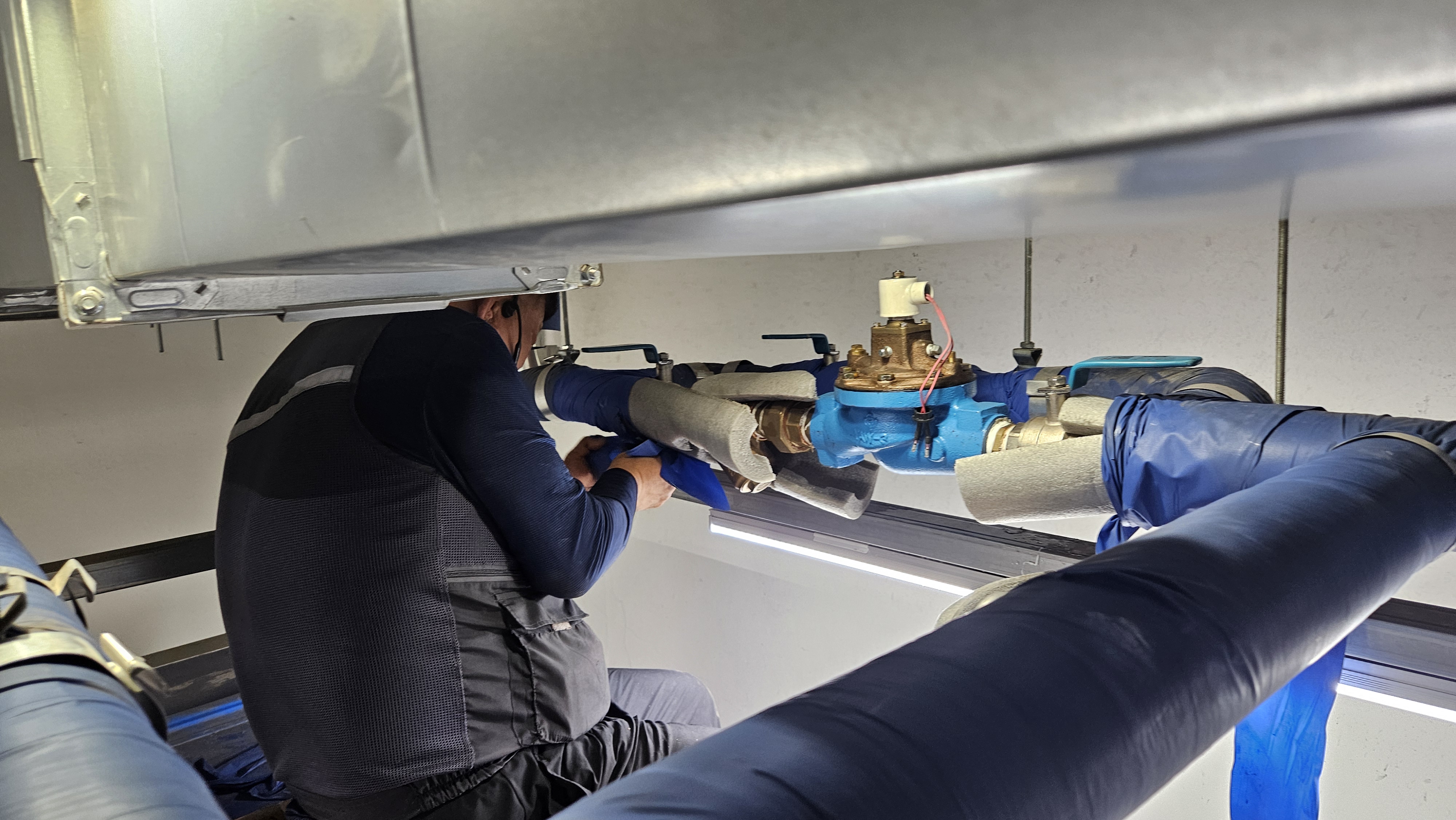

상부케이싱으로 올라가는 관로를 확인합니다

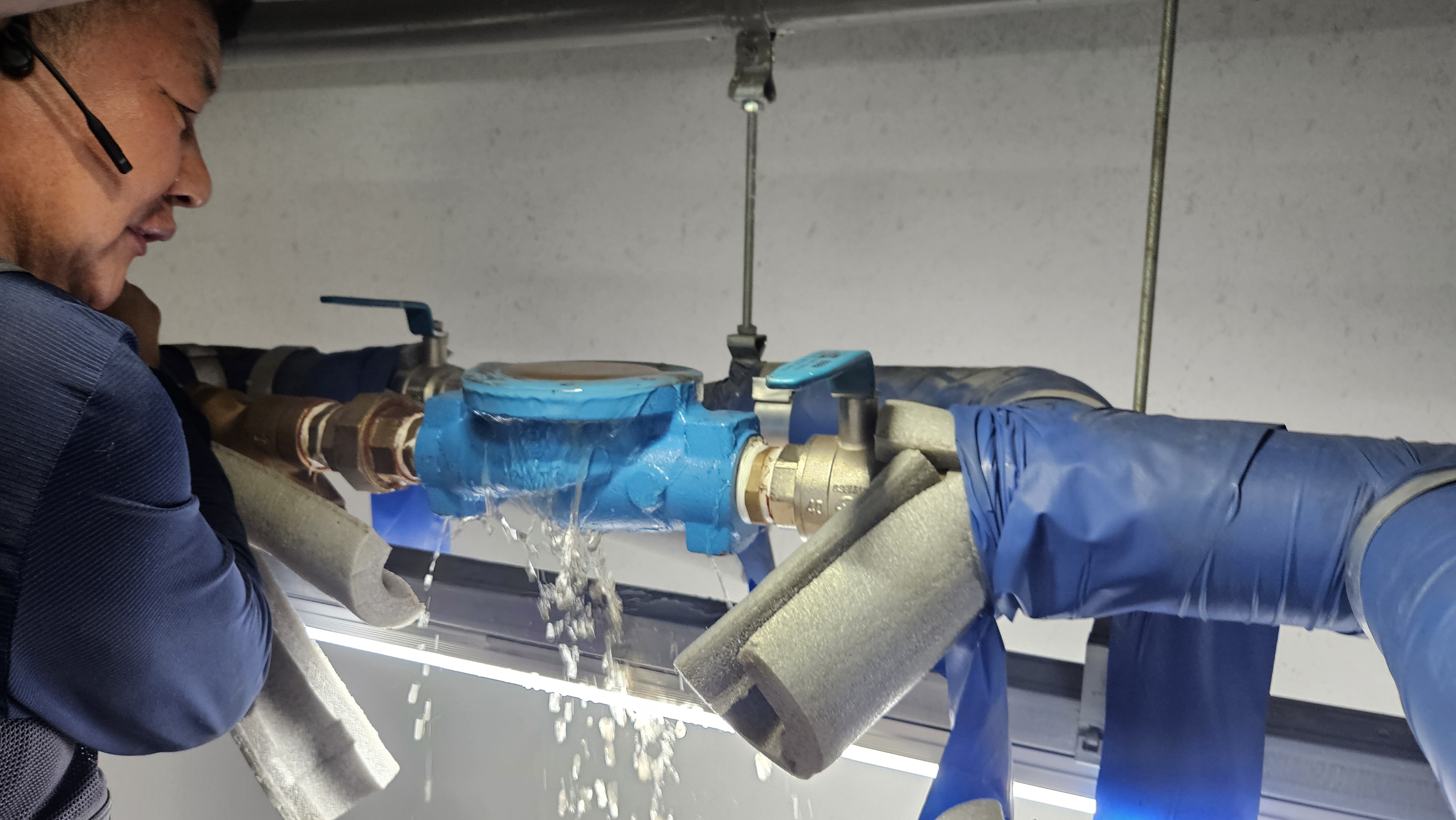

이물질제거및 후래씽

안열리는 부분은 이부분은 아니지만 분해한김에 올 점검 올오버홀입니다

이물질제거를 위해 크리닝후 후래씽작업

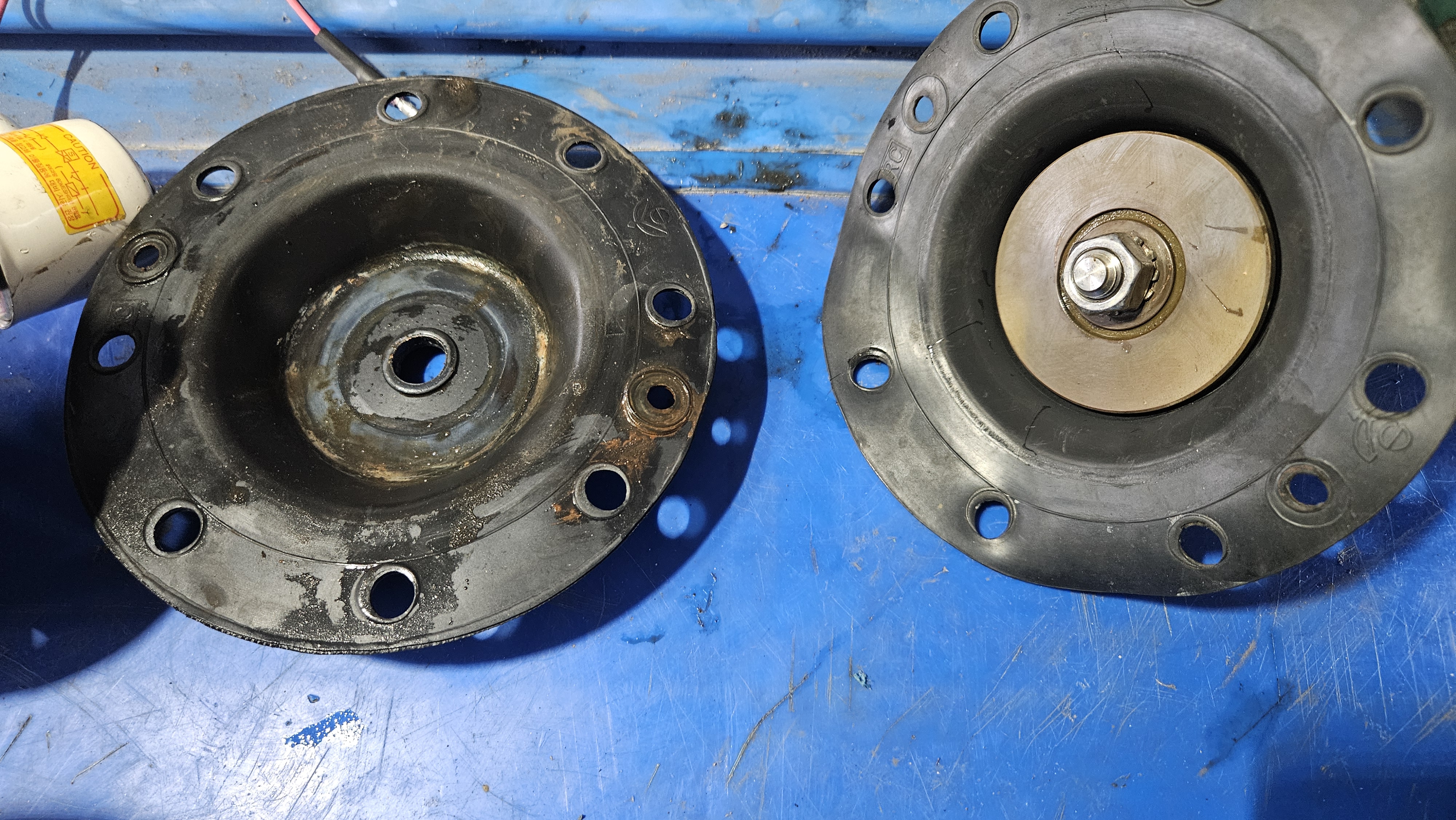

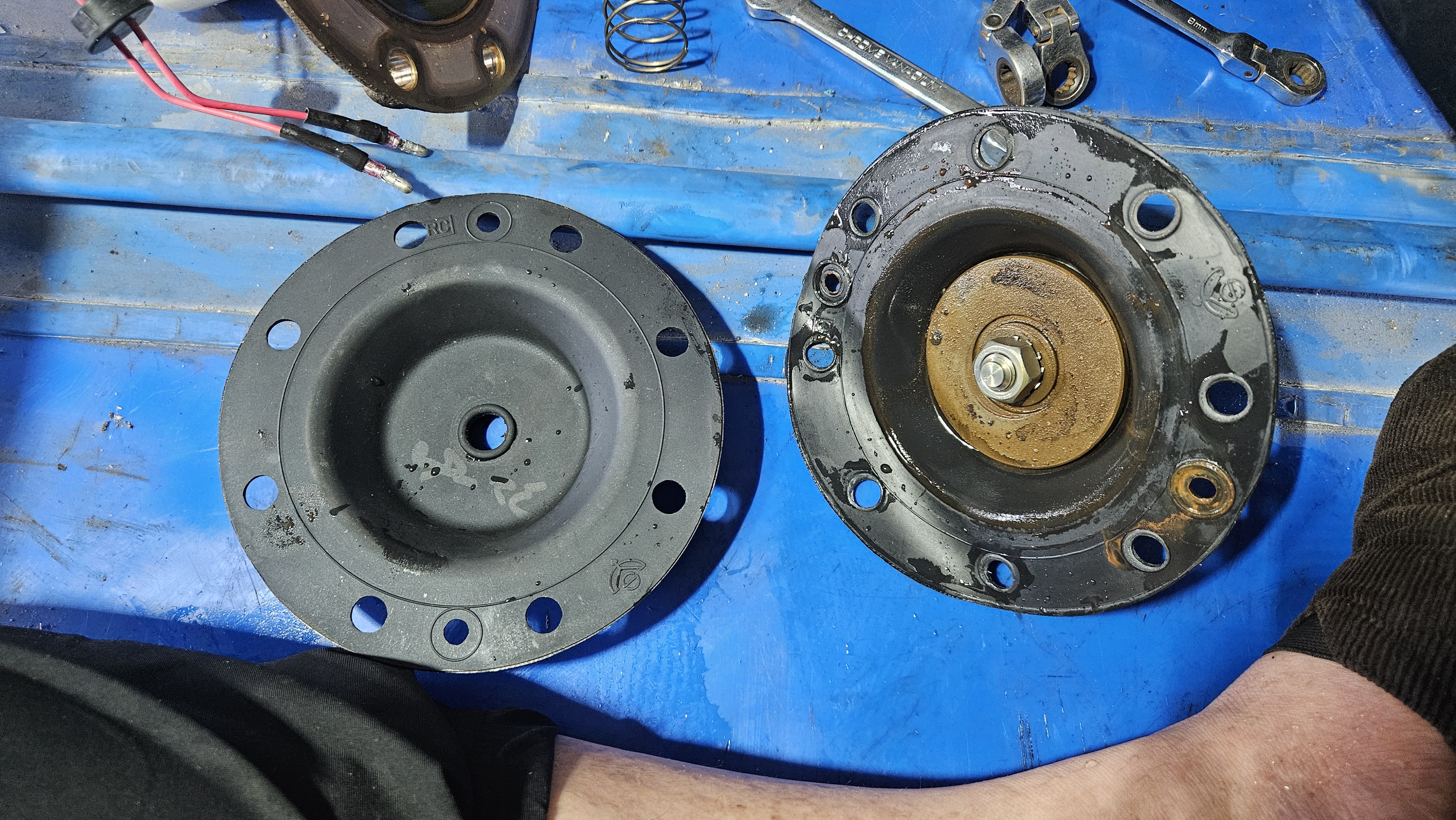

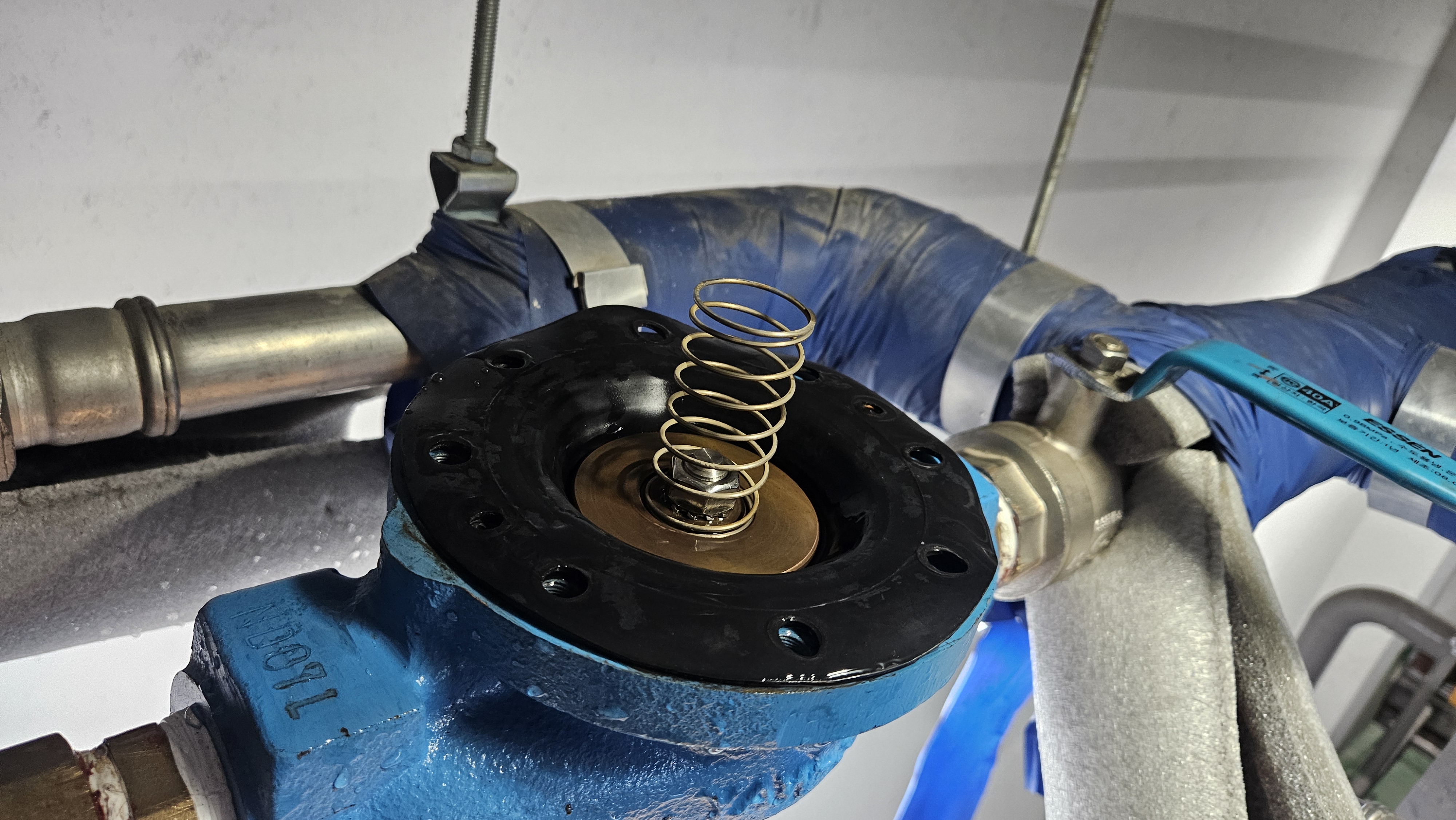

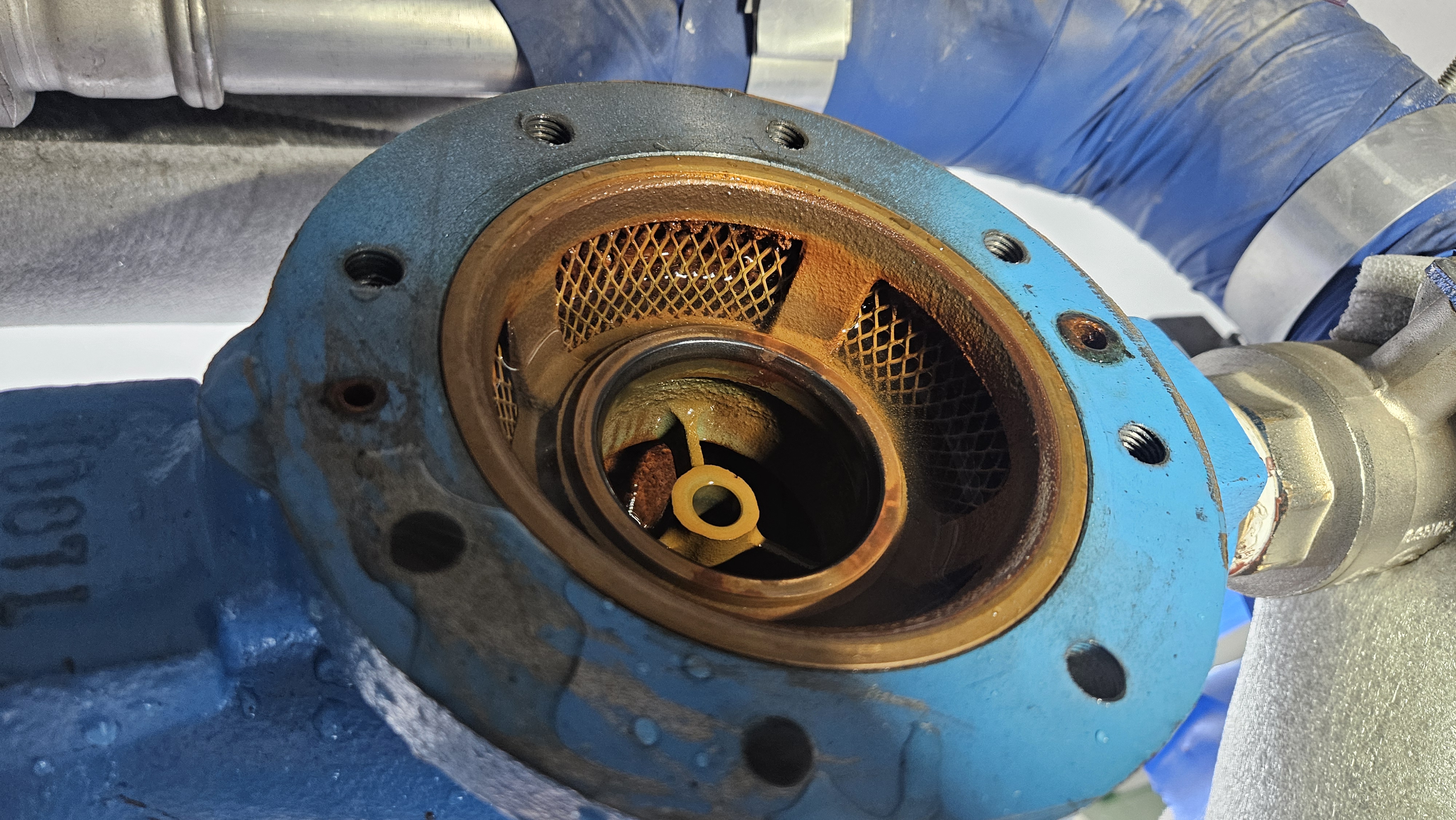

상부케이싱을 분리 하고 카바와 다이아후램점검

육안상 다이아후램은 이상은없지만 수리시 교체가 정답입니다

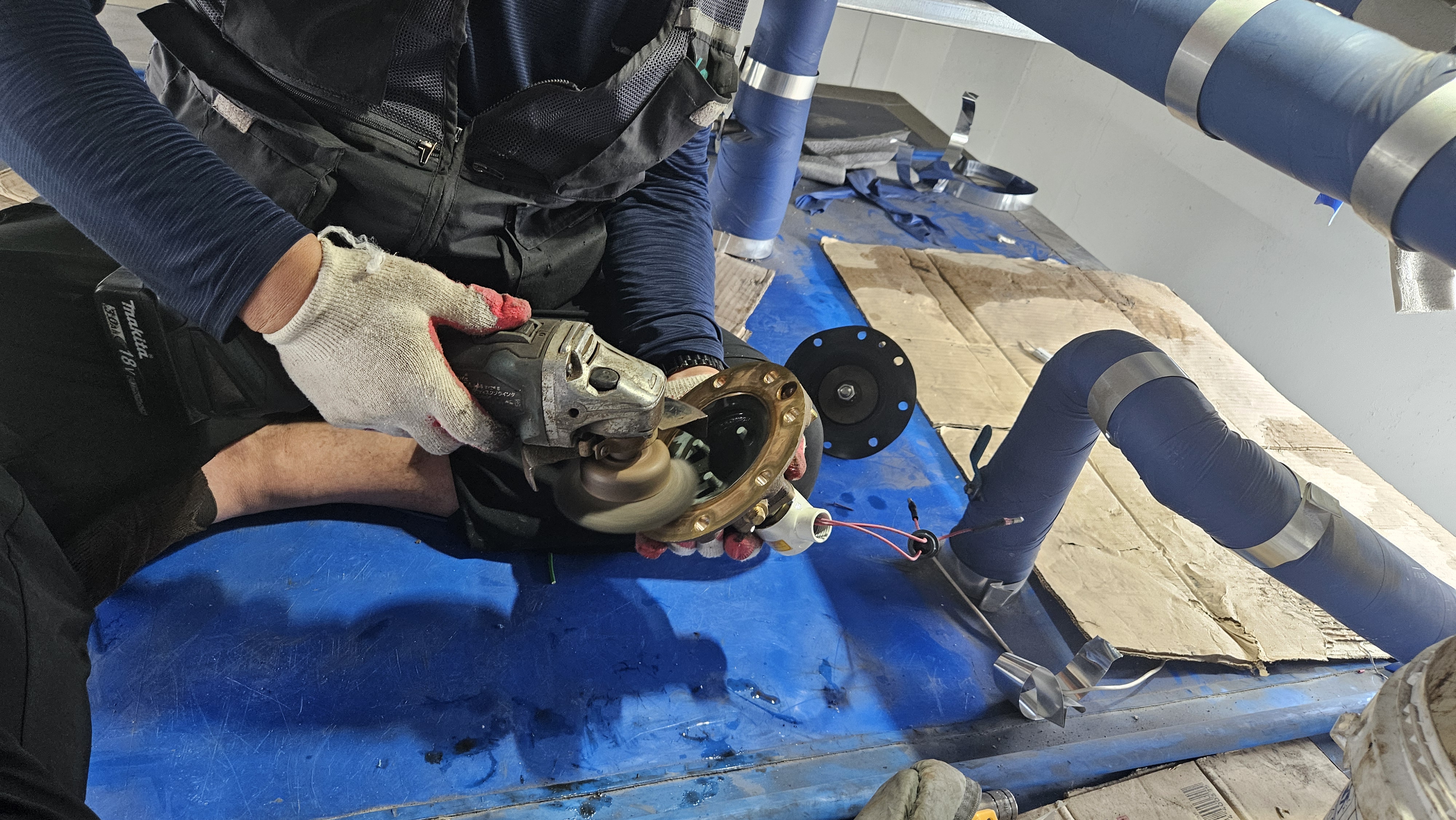

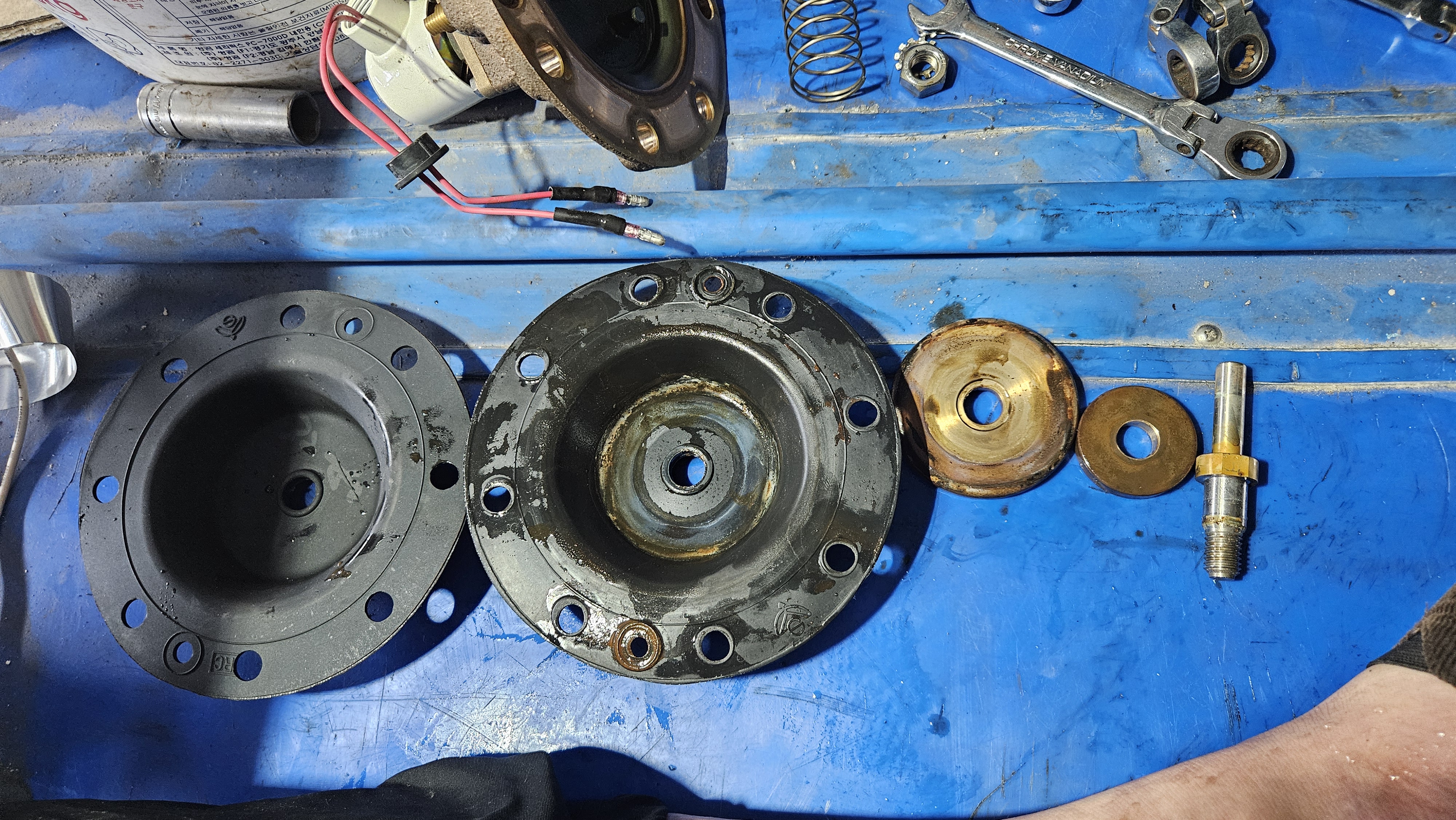

다이아후램 디스크와 스탬분리

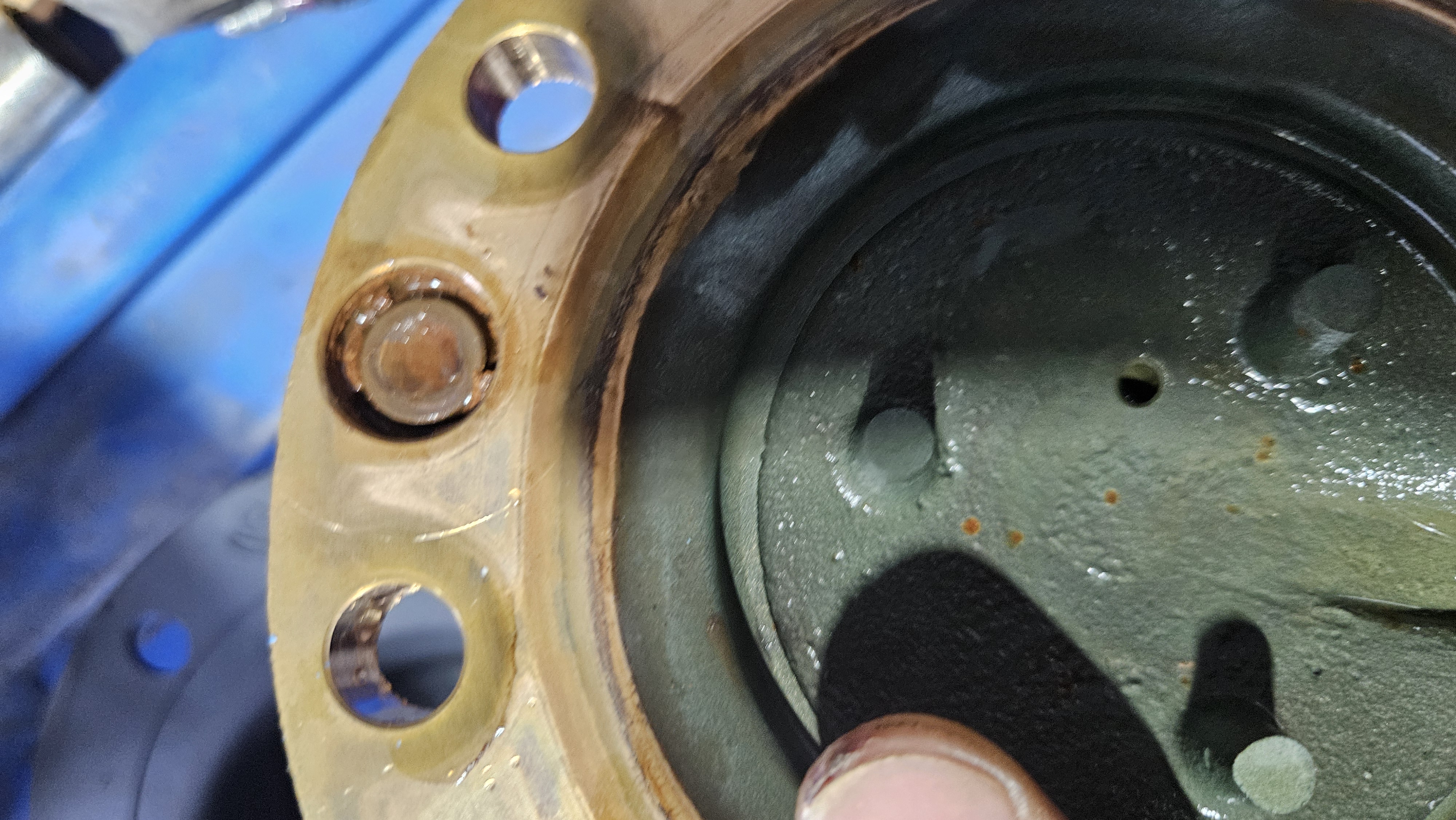

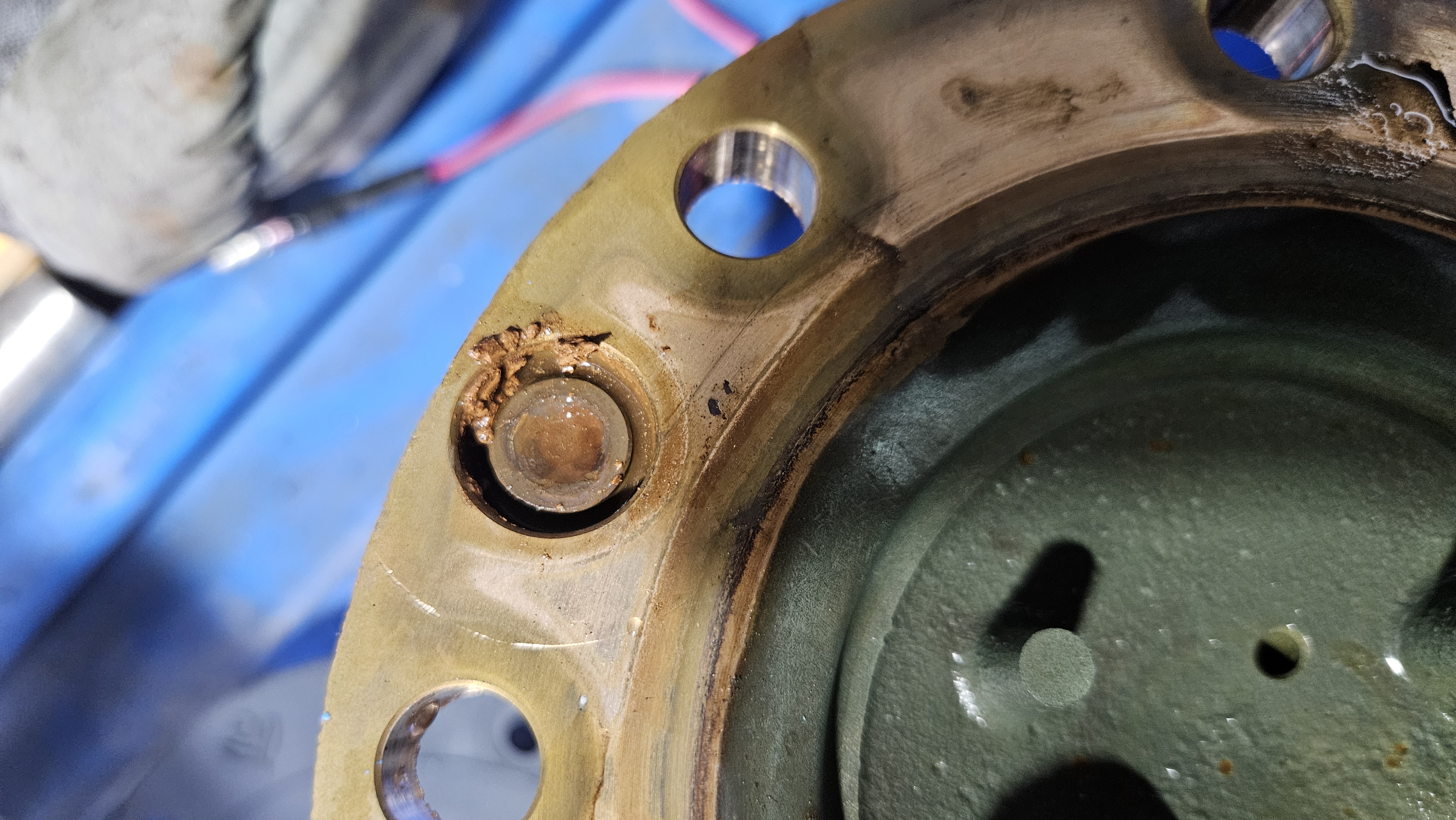

안열리는 이유를 찾은것 같습니다

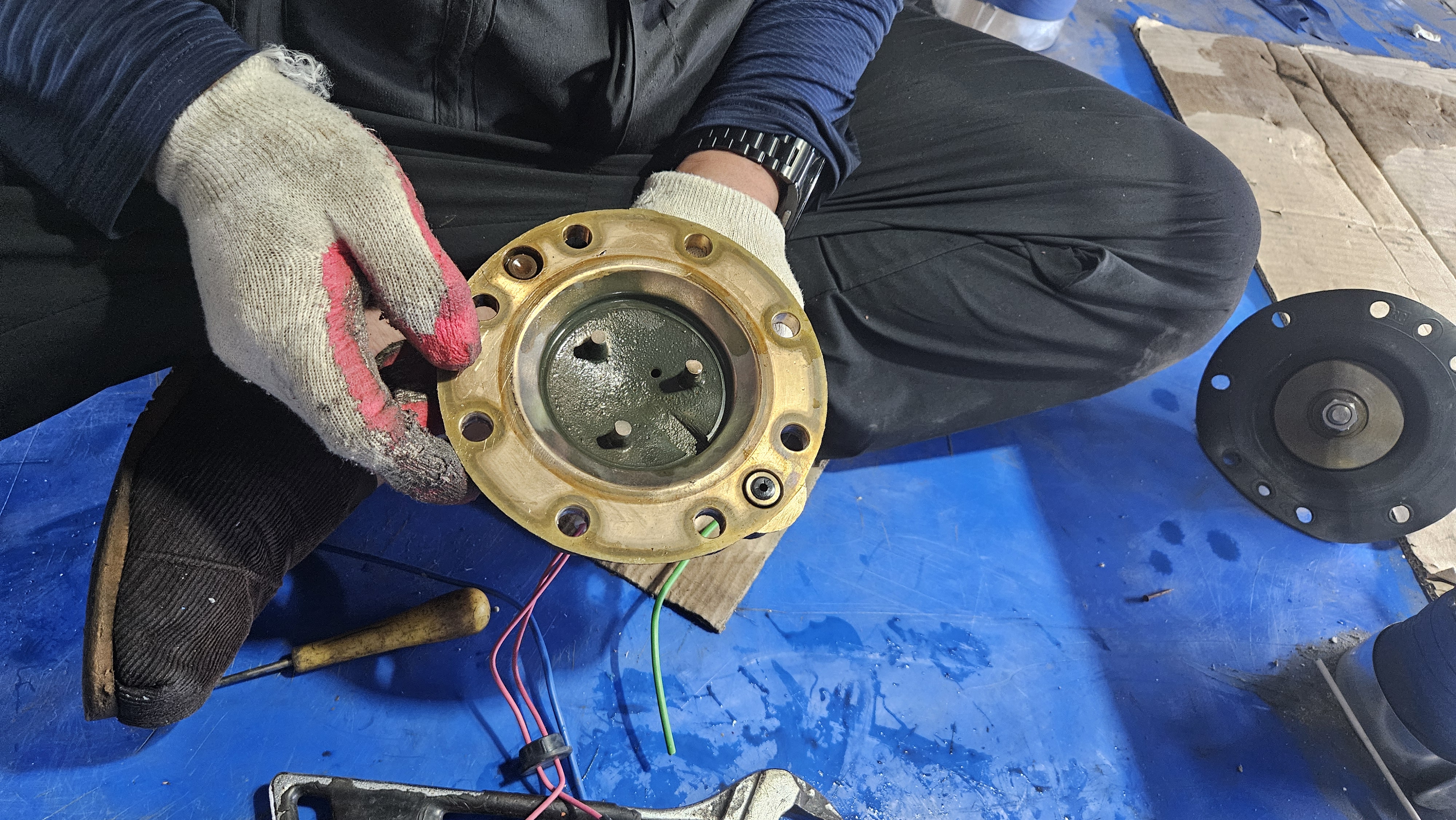

솔레노이드밸브가 열리가 상부케이싱에서 물이 나가야하는데

이부분 부식때문에 물이 완전히 나가지 못해 상부에 압력이 그래도 존재해서 안열린것 같습니다

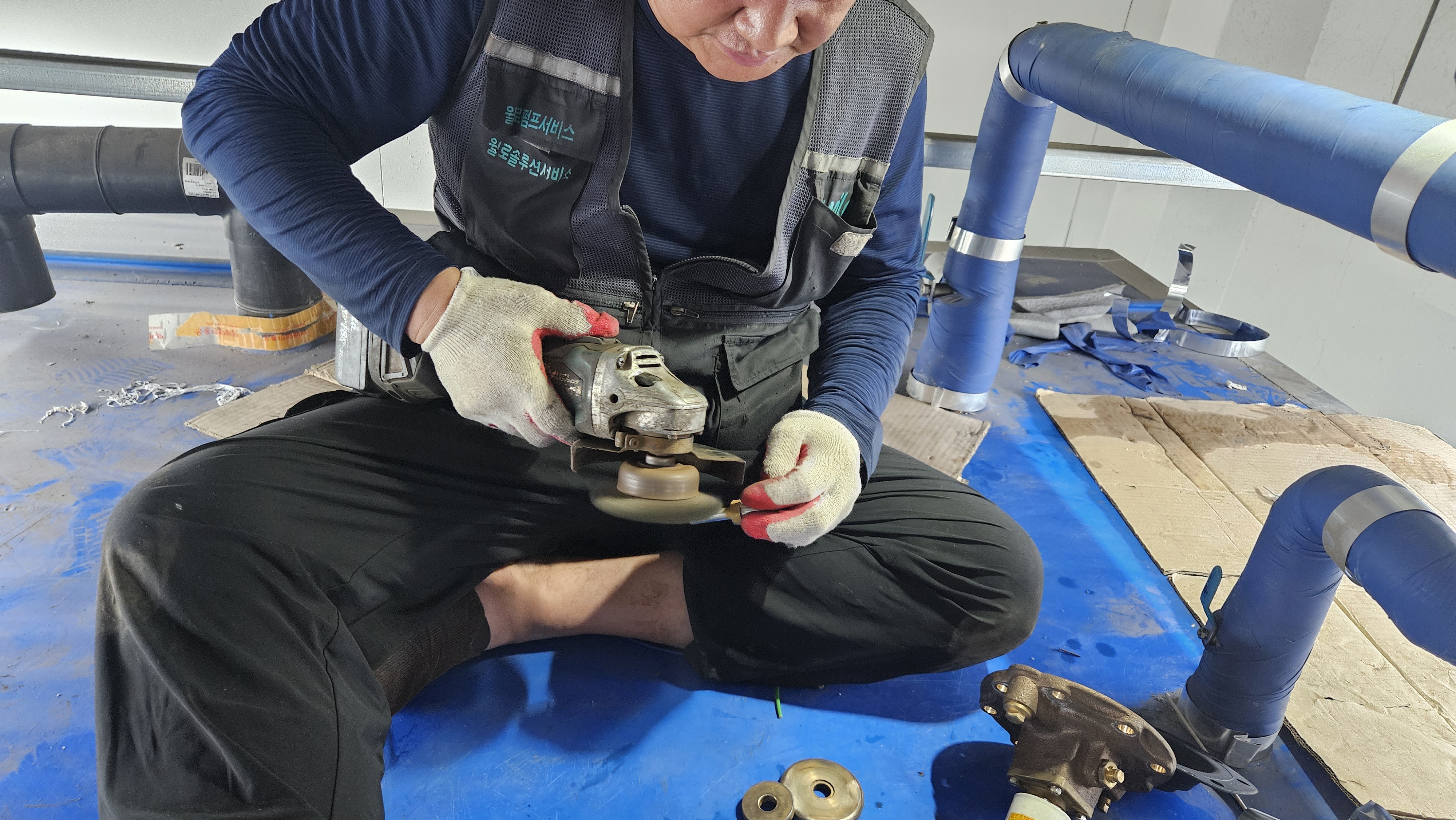

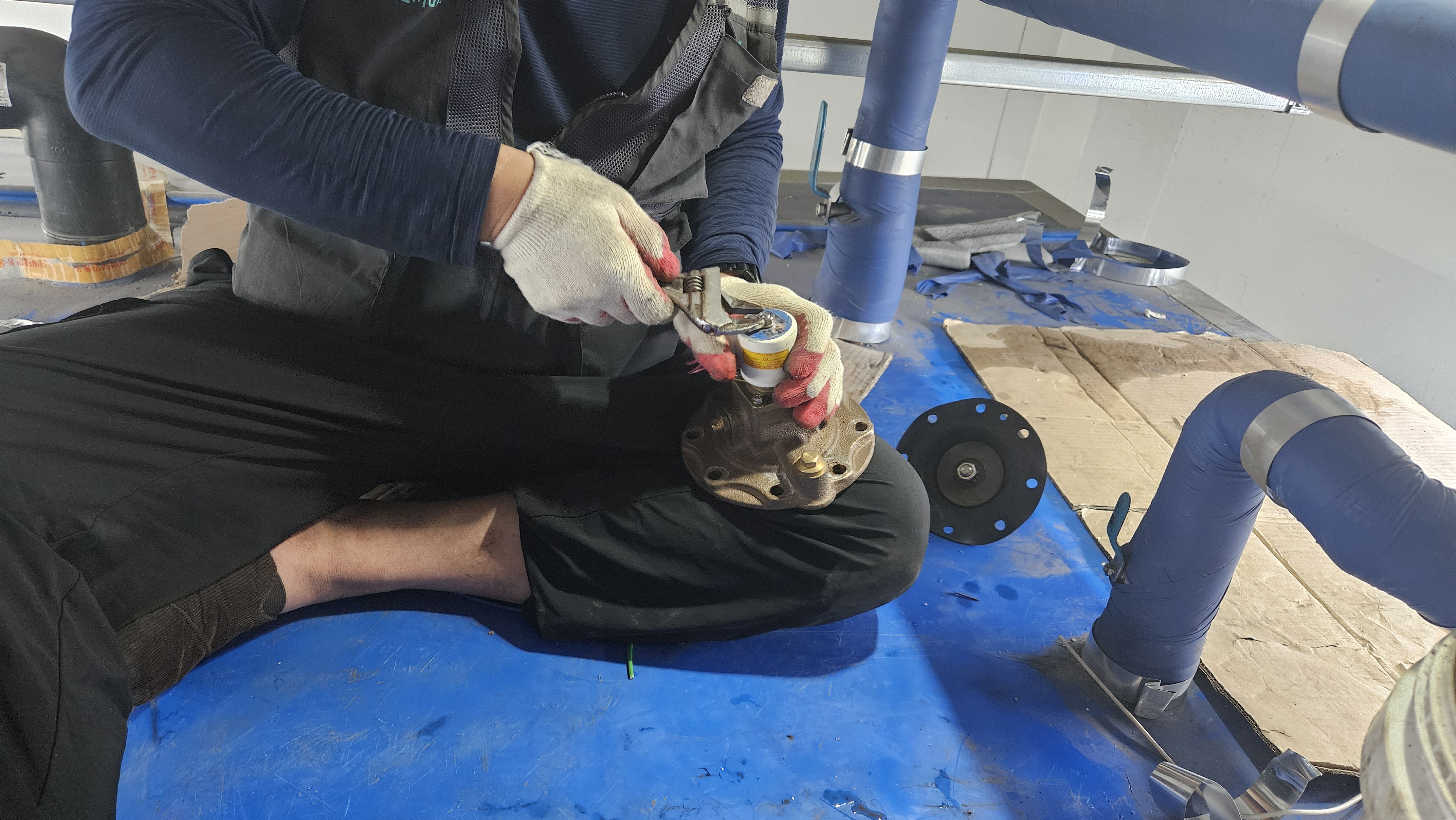

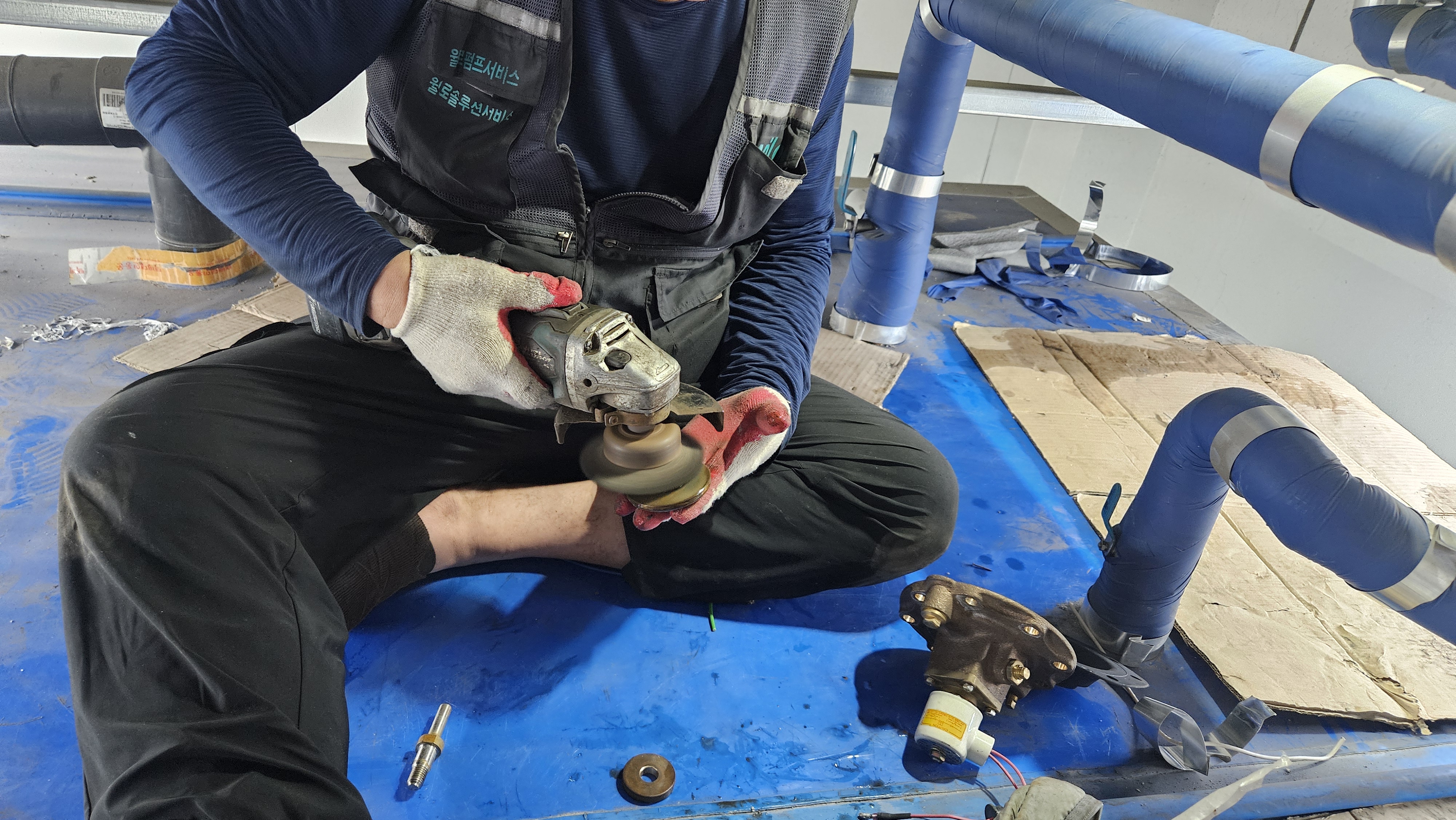

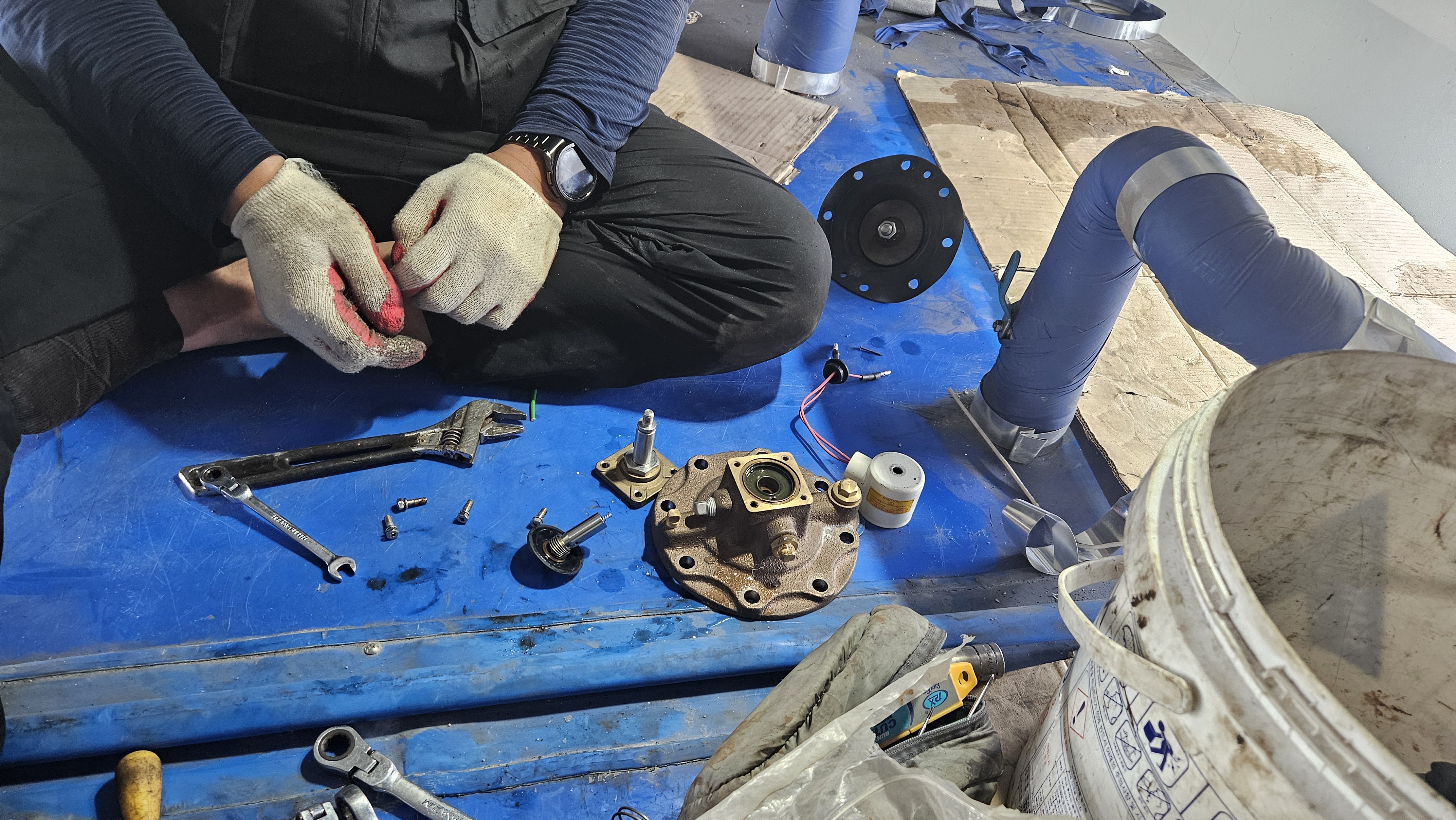

차분히 상부케이싱을 분해 하고 하나하나 크리닝합니다



다이아후램 조립

상부케이싱 크리닝

솔레노이드밸브도 분해합니다

이물질유무 확인 별이상은 없는것 같습니다



혹시몰라 니들밸브겸용바이패스도 확인합니다

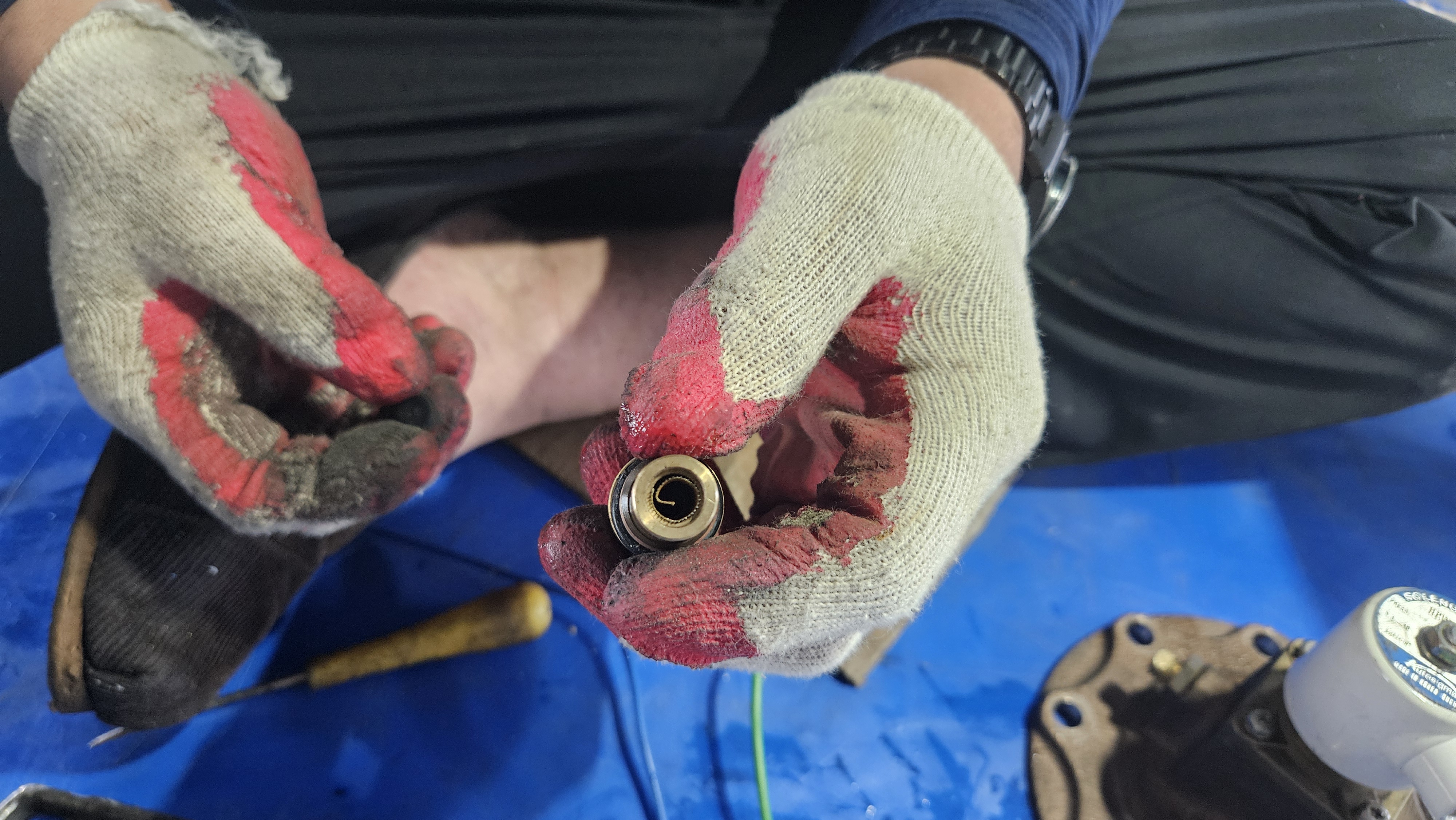

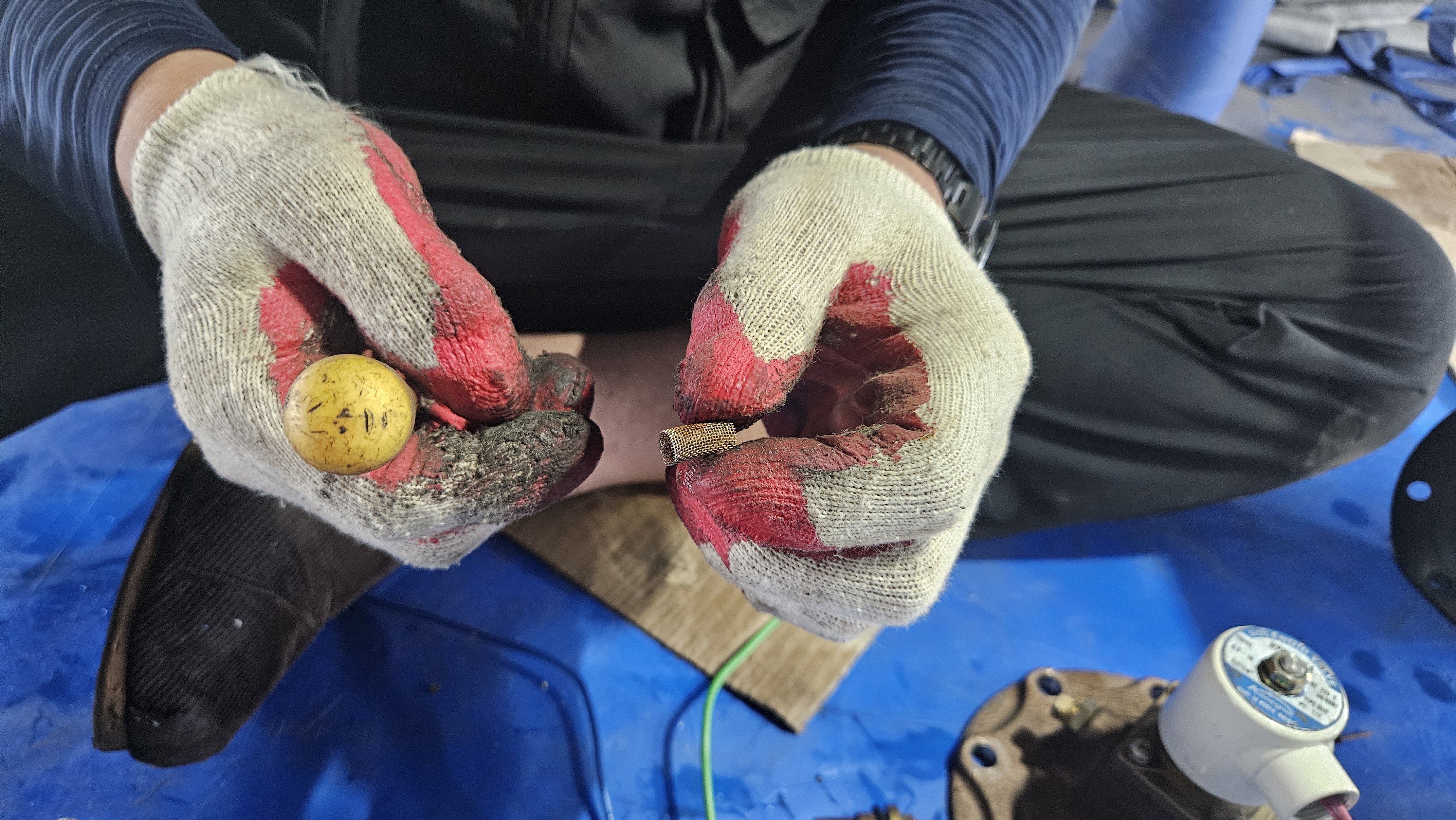

파일럿플러그도 분해합니다

오리피스 확인중

여과망 확인 크리닝

크리닝후 케이싱에 조립

다이아후램 조립

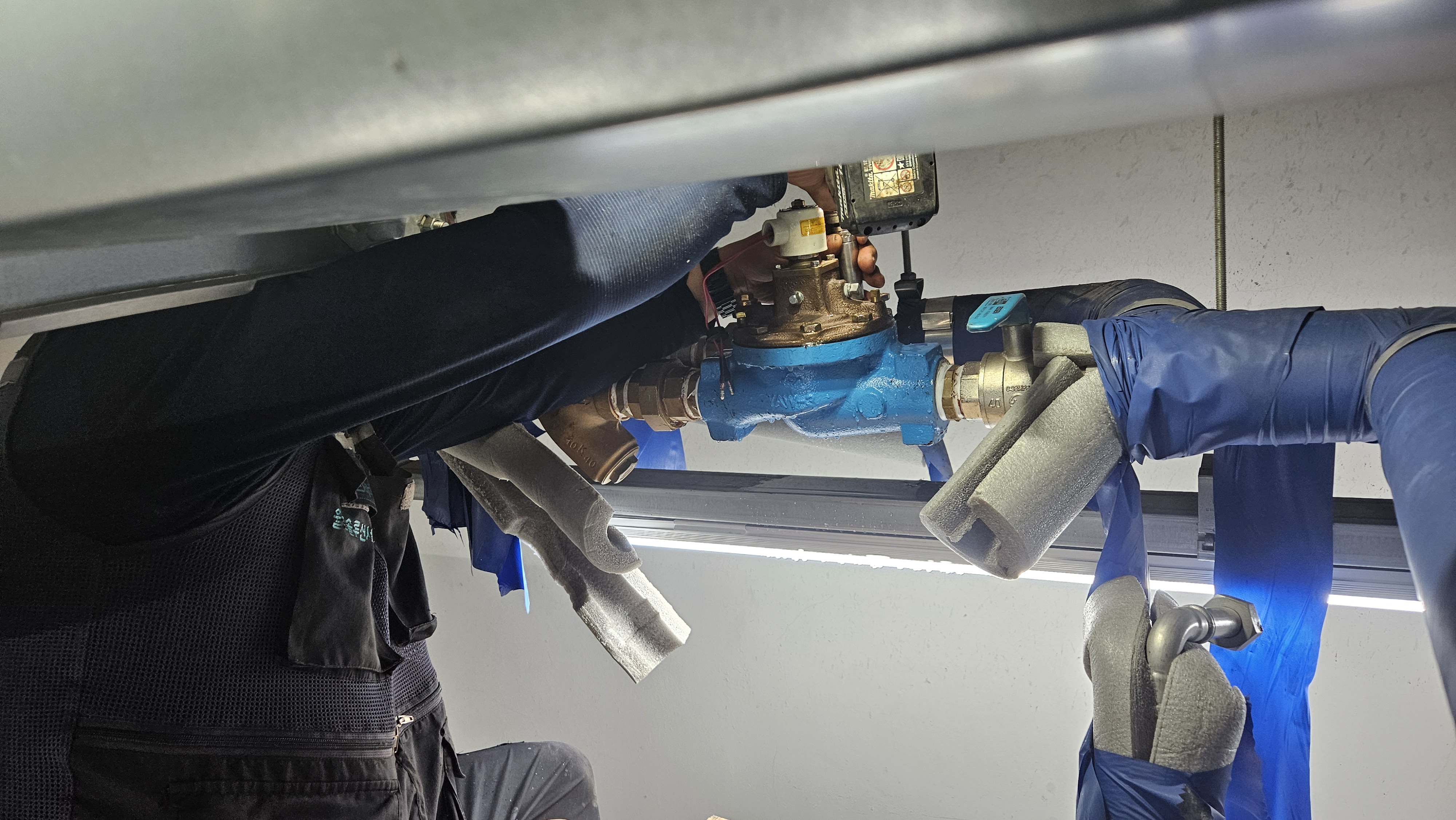

상부케이싱조립

조립부 누수확인

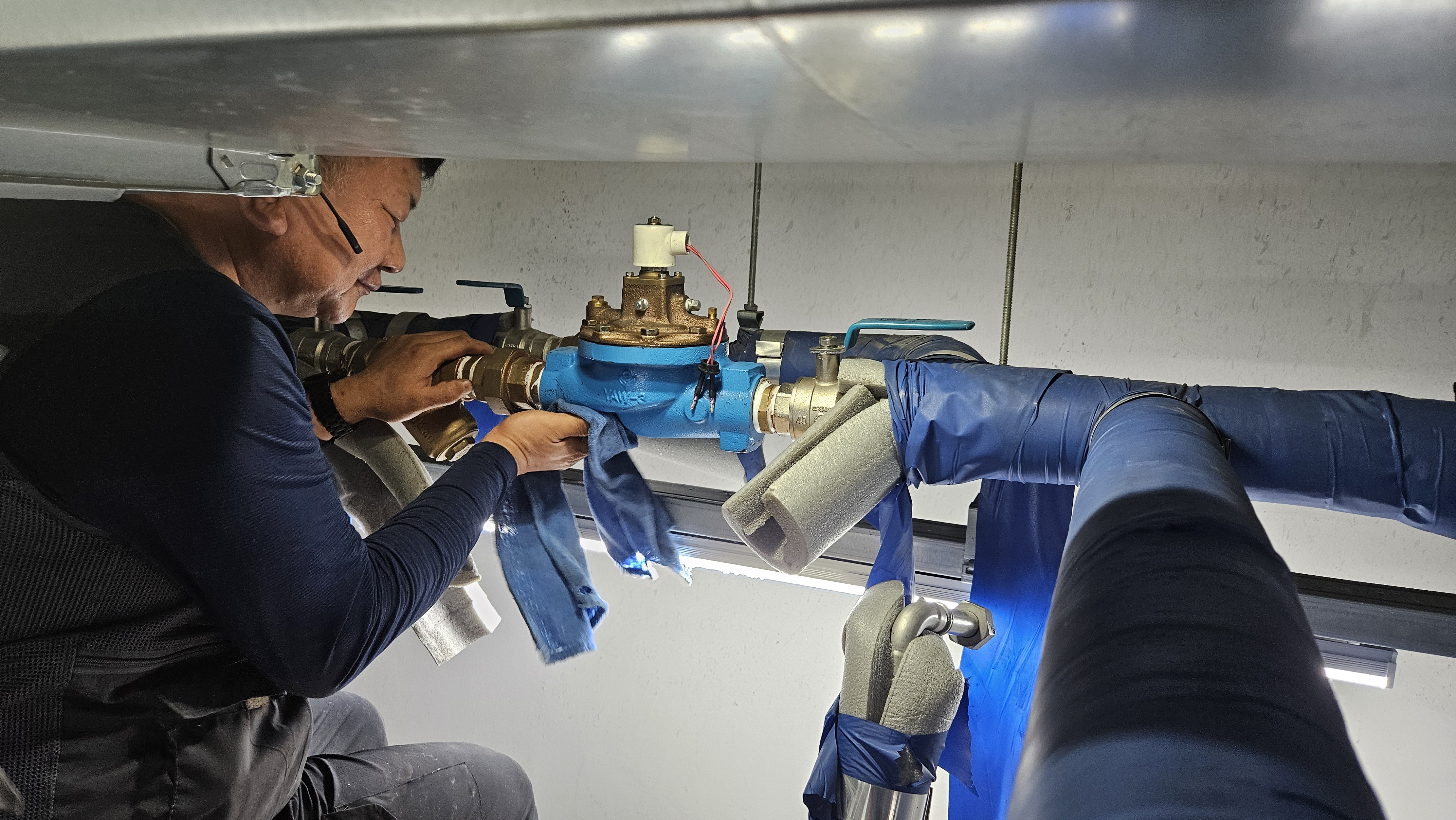

시운전후 저수조 급수정상됨 보온

시운전 완료 정상작동 솔레노이듭래브 전원선 잭으로 만들어 시운전및 점검이 용이하록하였음

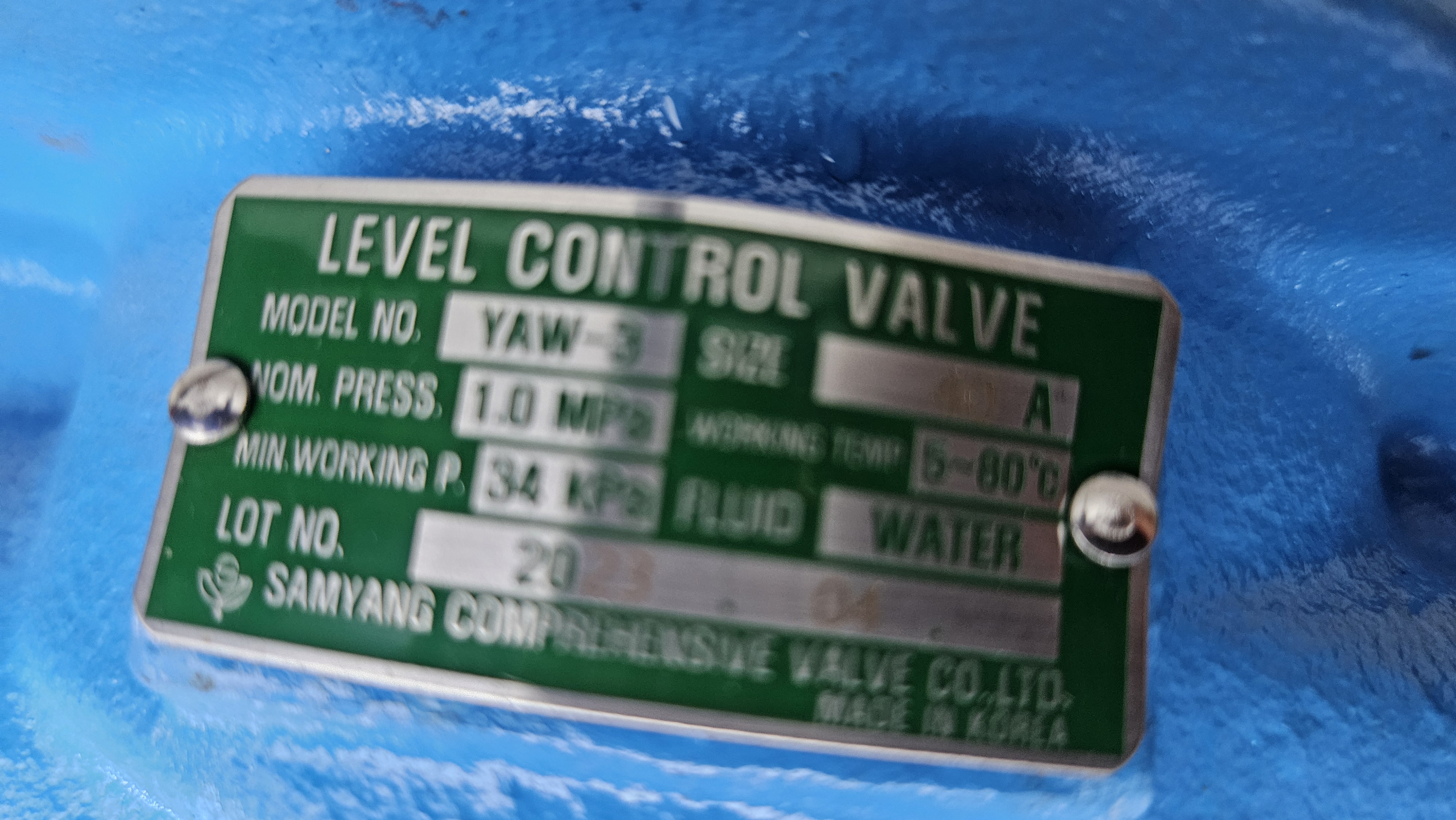

2023년04월 제품이네요

정상적으로 STOP점에서 닫힘

기존 레벨센서 설정값이 이상하여 시설관리담당자에게 기어식레벨센서및 레벨콘트롤 원리민 적정수위를 의논하고 재설정함
