저수조 정수위밸브 작동불능으로 점검및조치 바이패스 글로브밸브 교체 포함

경기도 연천군에 있는 모 아파트 입니다

저수조 레벨콘트롤러 이상으로 방문 점검조치후

정수위밸브 작동테스트를 하는데 바이패스배관에서 물이 떨어지고 정수위밸브 작동이 안되는것 같았습니다

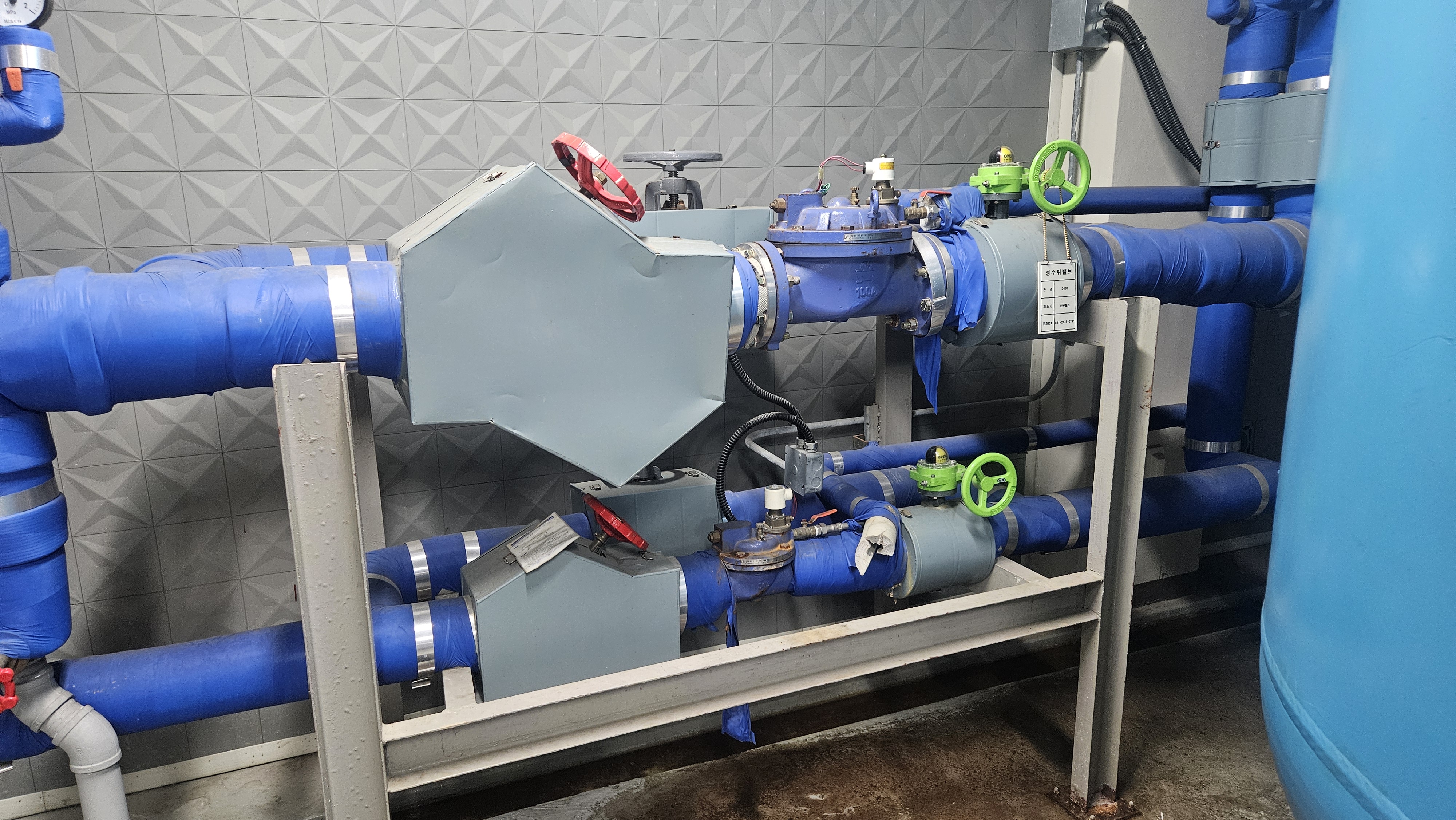

위아래 두 제품이 있는데

위에 있는 신우 정수위밸브 제품은 정상작동

아래 있는 제품이 문제 입니다

정수위밸브 모델은 SWV-FS11B 라고 되어있지만

SWV-FS11C라보 보시면됩니다

니들밸브가 옆에 있는건 C형으로 칭합니다

약 10년전쯤 1년정도 나오다 중단된 모델입니다

또한 신우밸브 주철제품은 2023년말 단종 더이상 주철제품을 생산되지 않고있습니다

따라서 밸브교체시 신우정수위밸브 올스텐제품 또는 다른회사 제품으로 교체 작업을 진행해야합니다

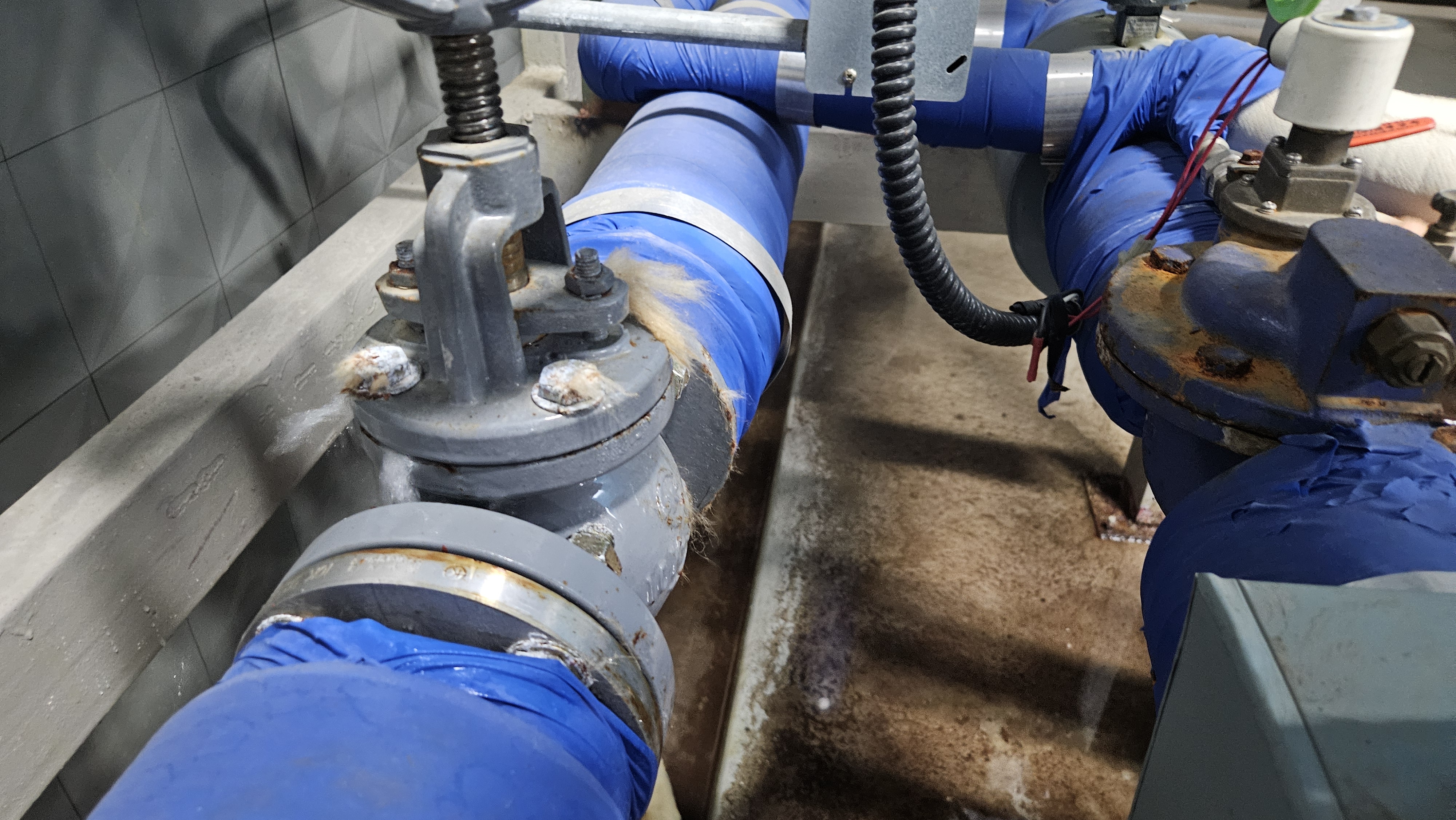

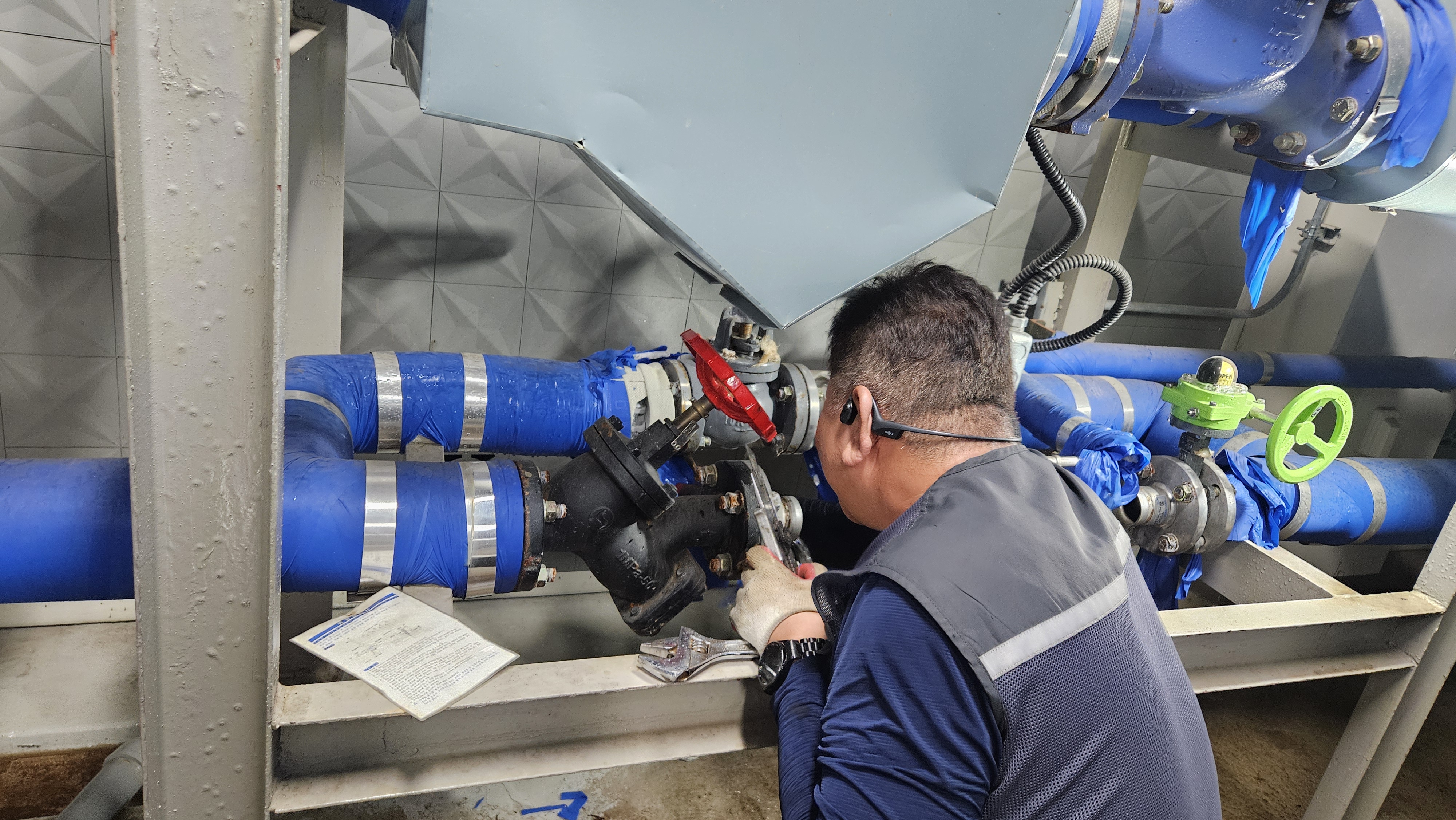

바이패스 보온제를 벗껴보니 글로브밸브 케이싱에서 누수가 발생하네요

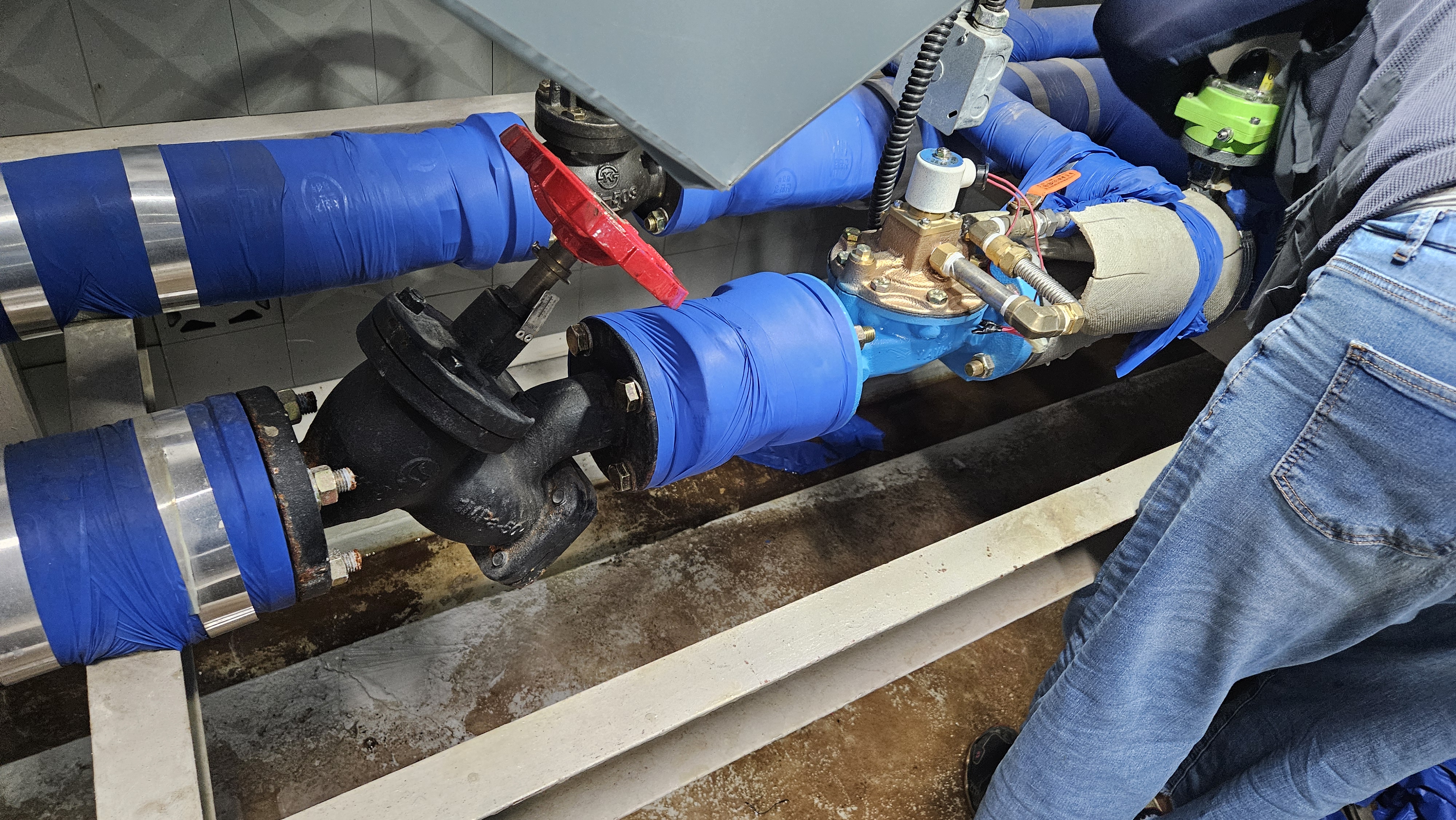

바이패스 배관에는 유량을 조절할수있는 글로브밸브가 설치되어있네요

​

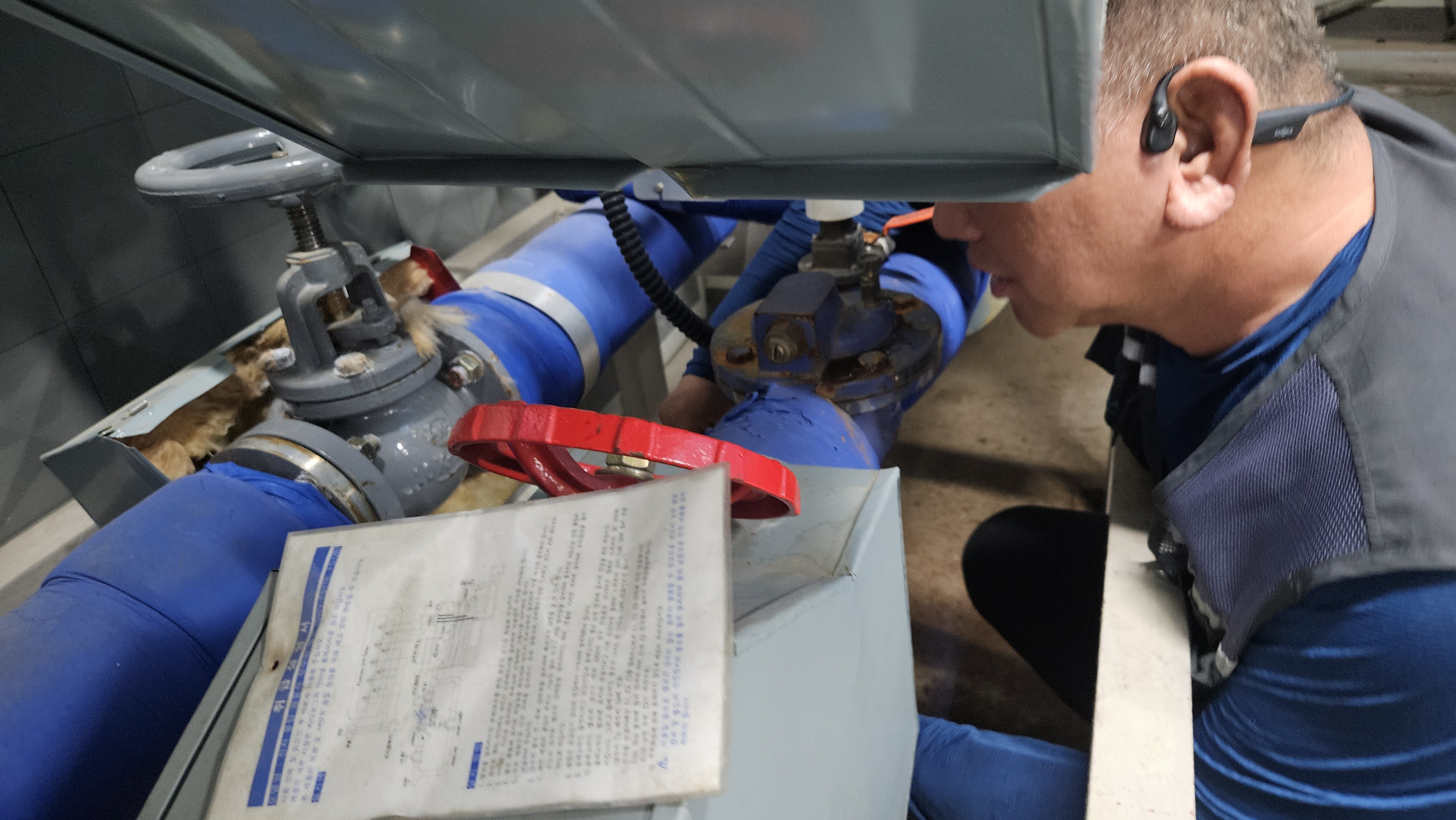

교체 작업을 위해 전체적인 길이 측정

배관이 그루브조이트 방식으로 되어있네요

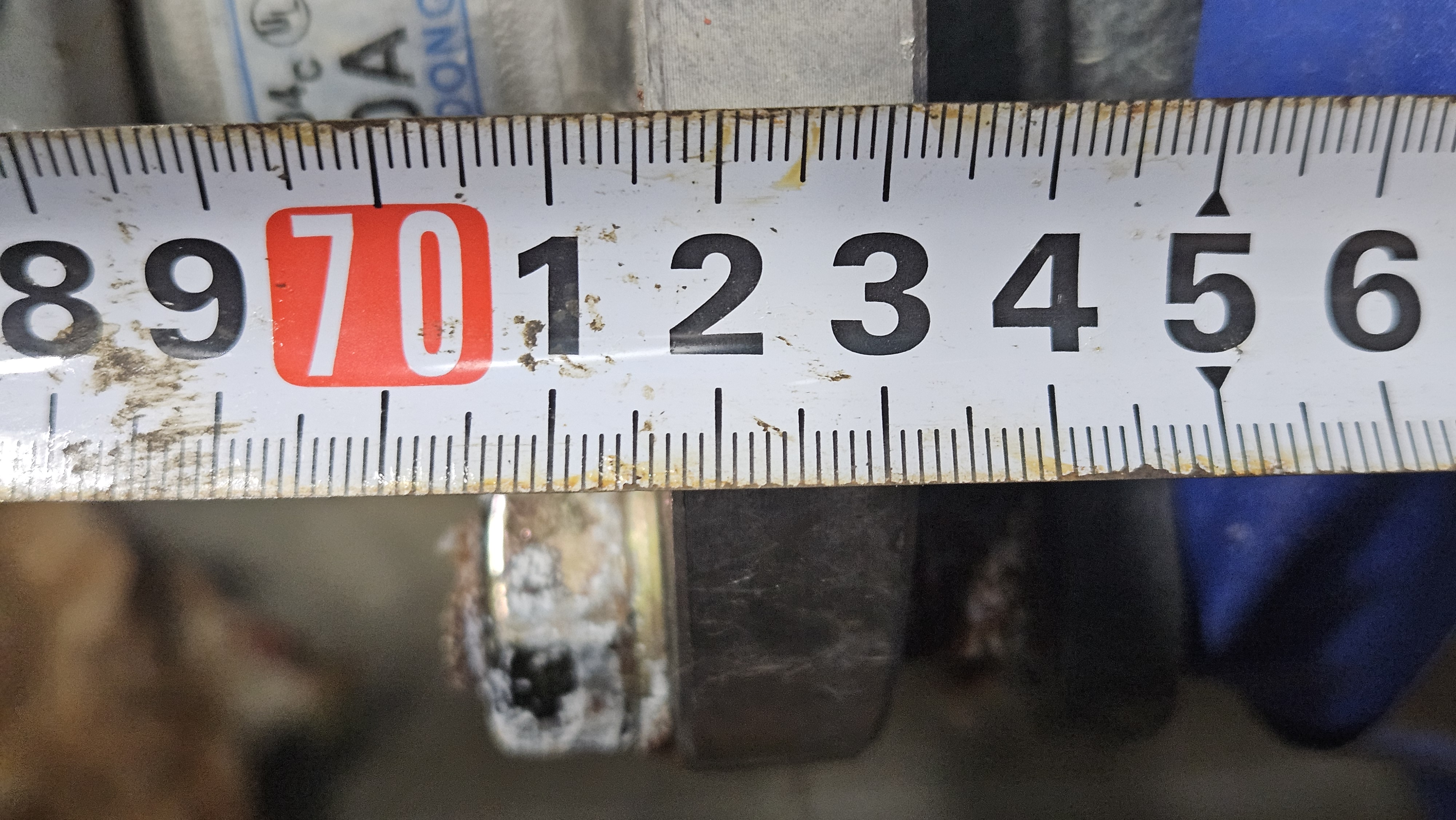

각 부분 측정

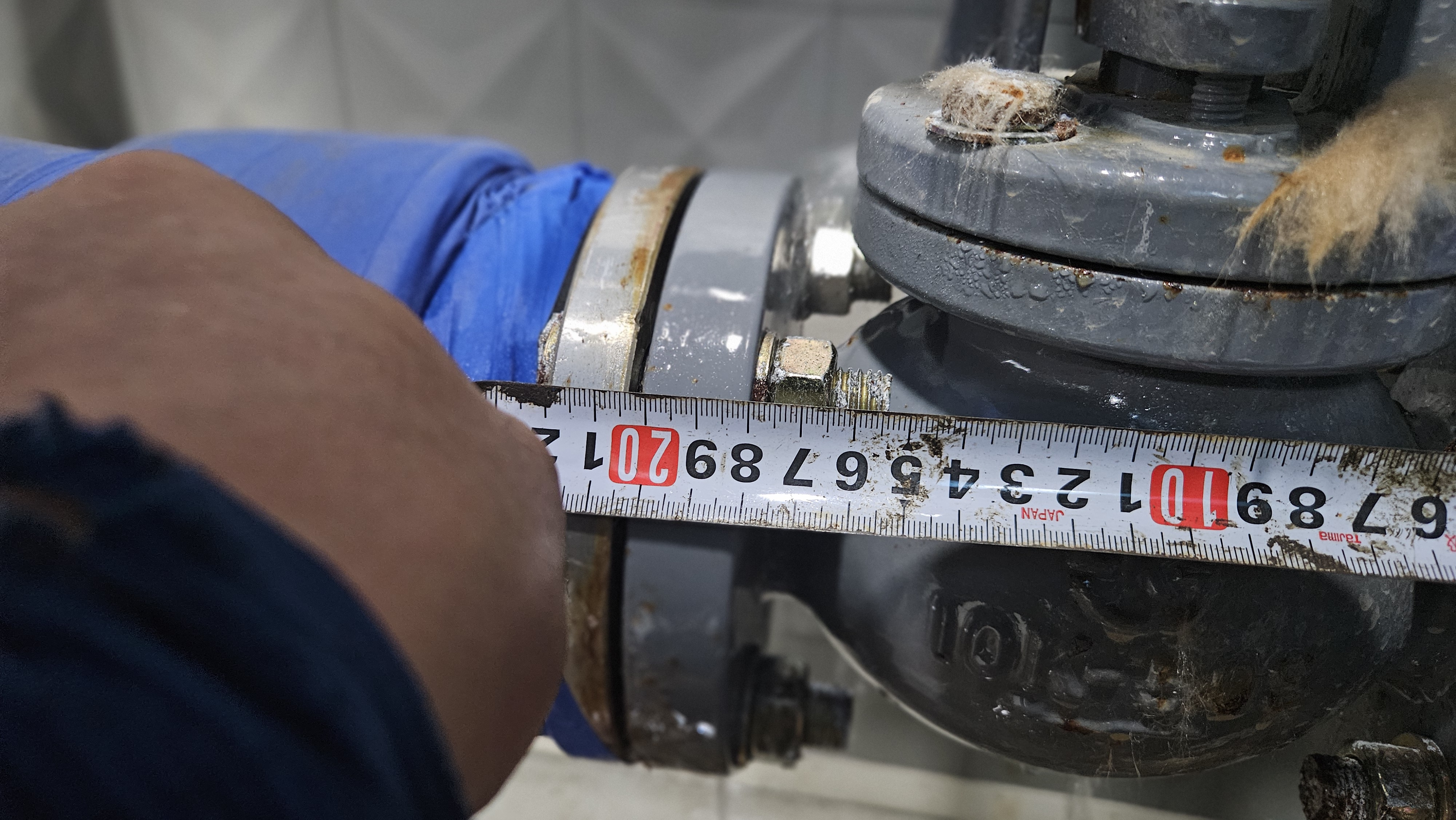

바이패스 글러브밸브도 한번더 면간길이 체크 글로브밸브경우 KS 규격이라 구경만 알면되지만

10K50A 면간길이 200 입니다



전체적인 배관도

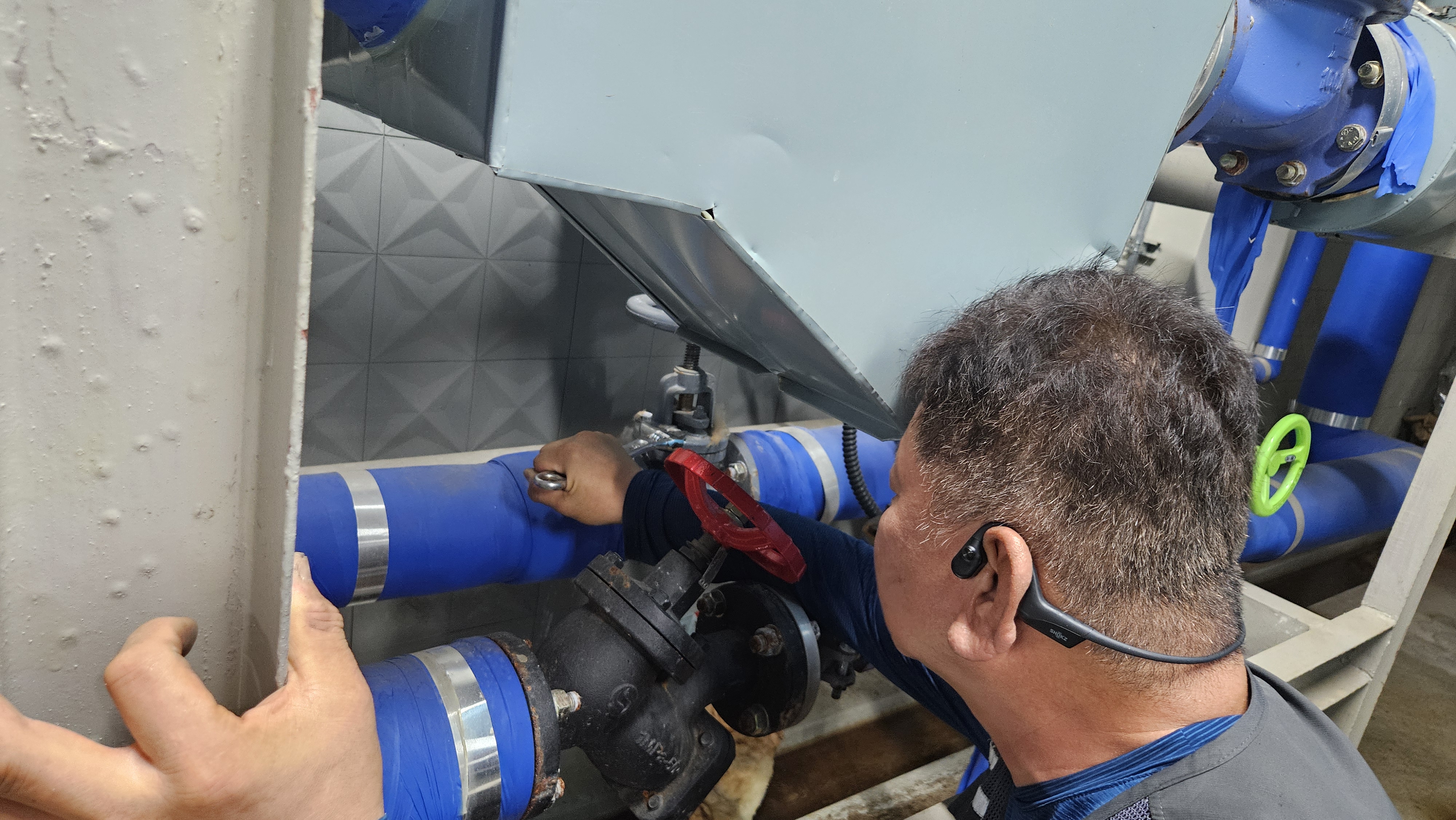

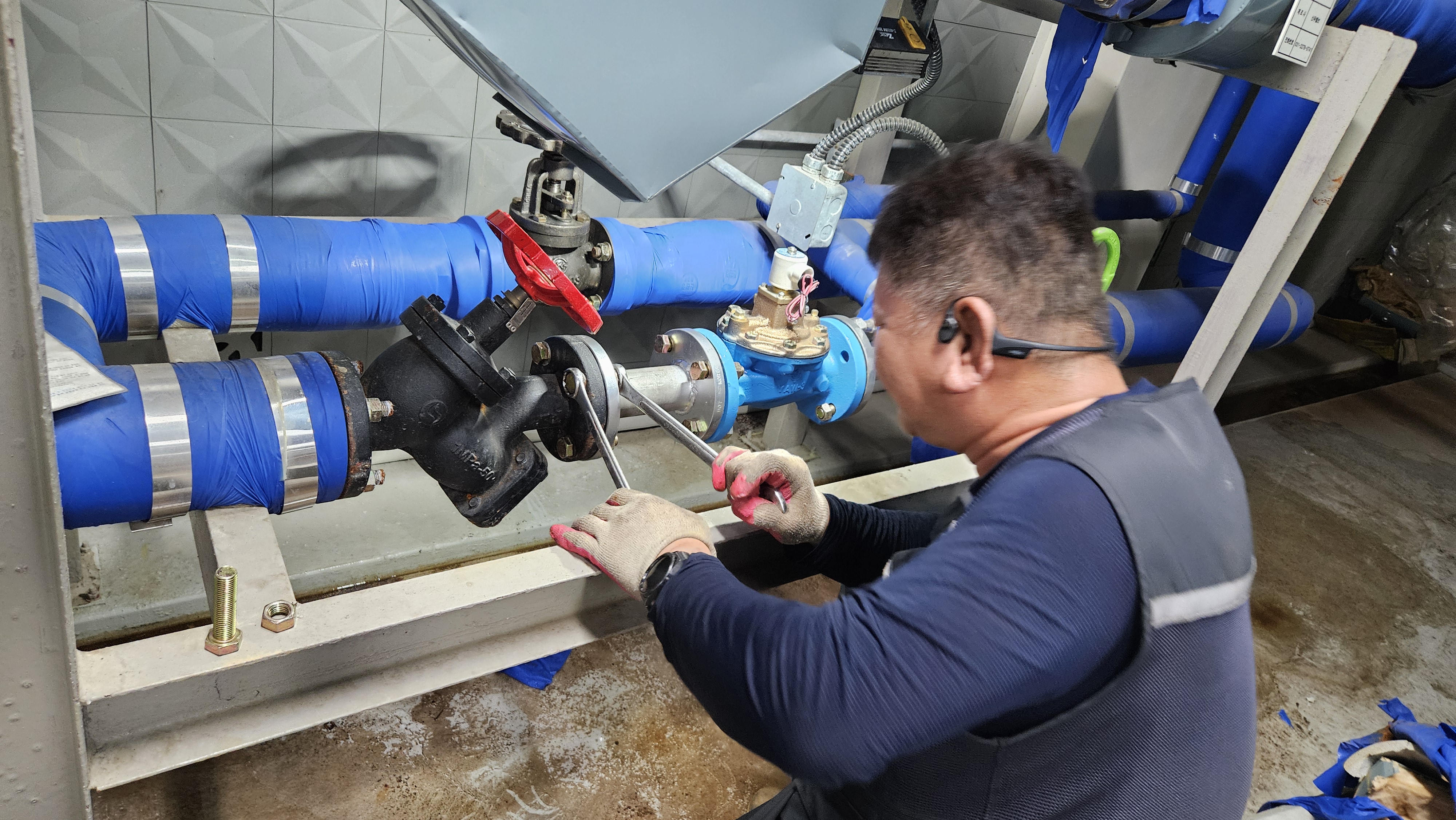

글로브 밸브 케이싱도 조여보지만 누수가 잡히지 안네요

기존 신우정수위밸브 SWV-FS11B 주철제품 2023년말 신우정수위밸브 주철제품단종으로

현제는 올스텐제품만 나오고 있습니다

서로 면간길이가 틀려 배관 수정이 필요합니다

​

측정한 전체적인 배관을 참고로 단관을 만들고있습니다

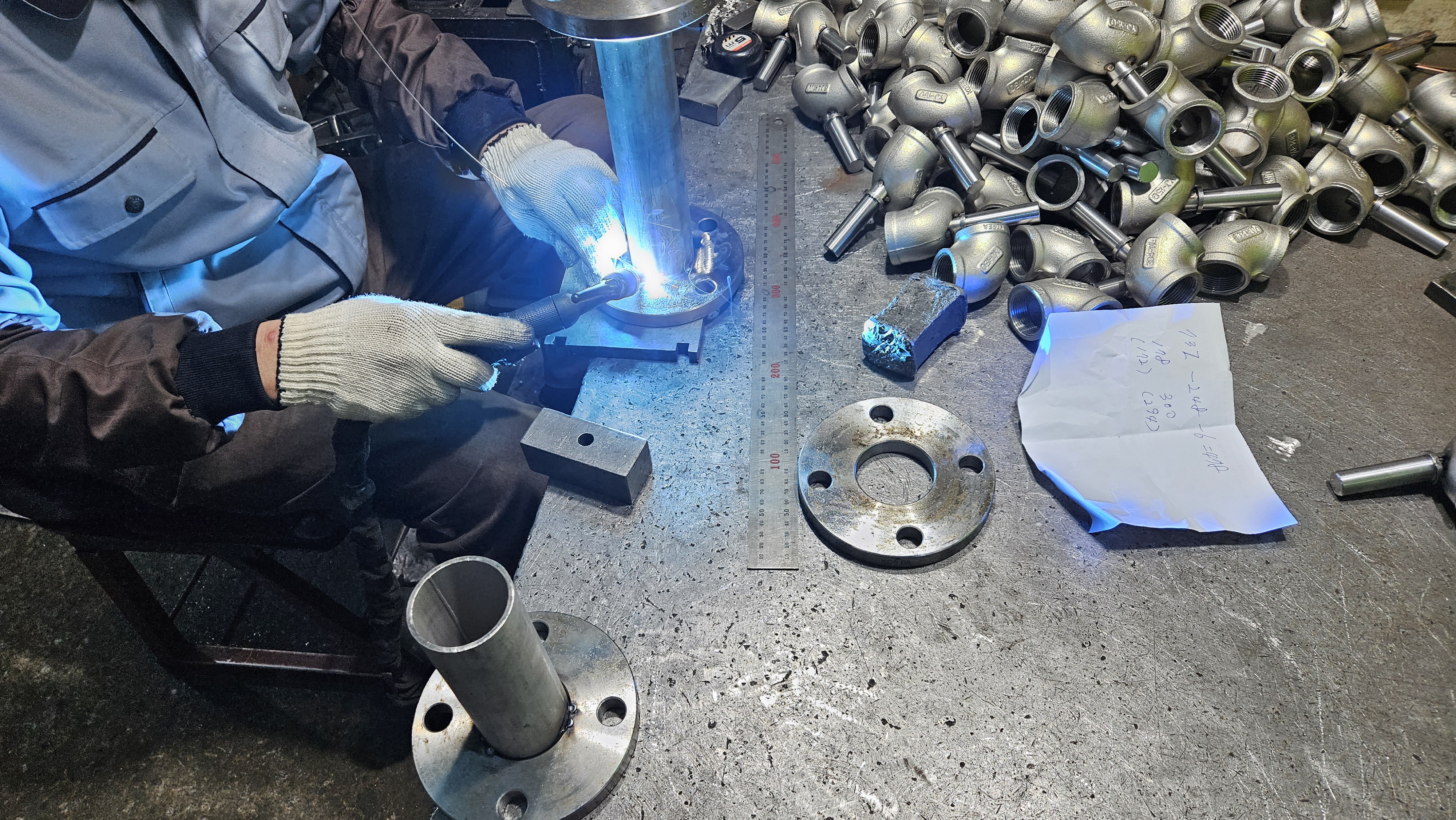

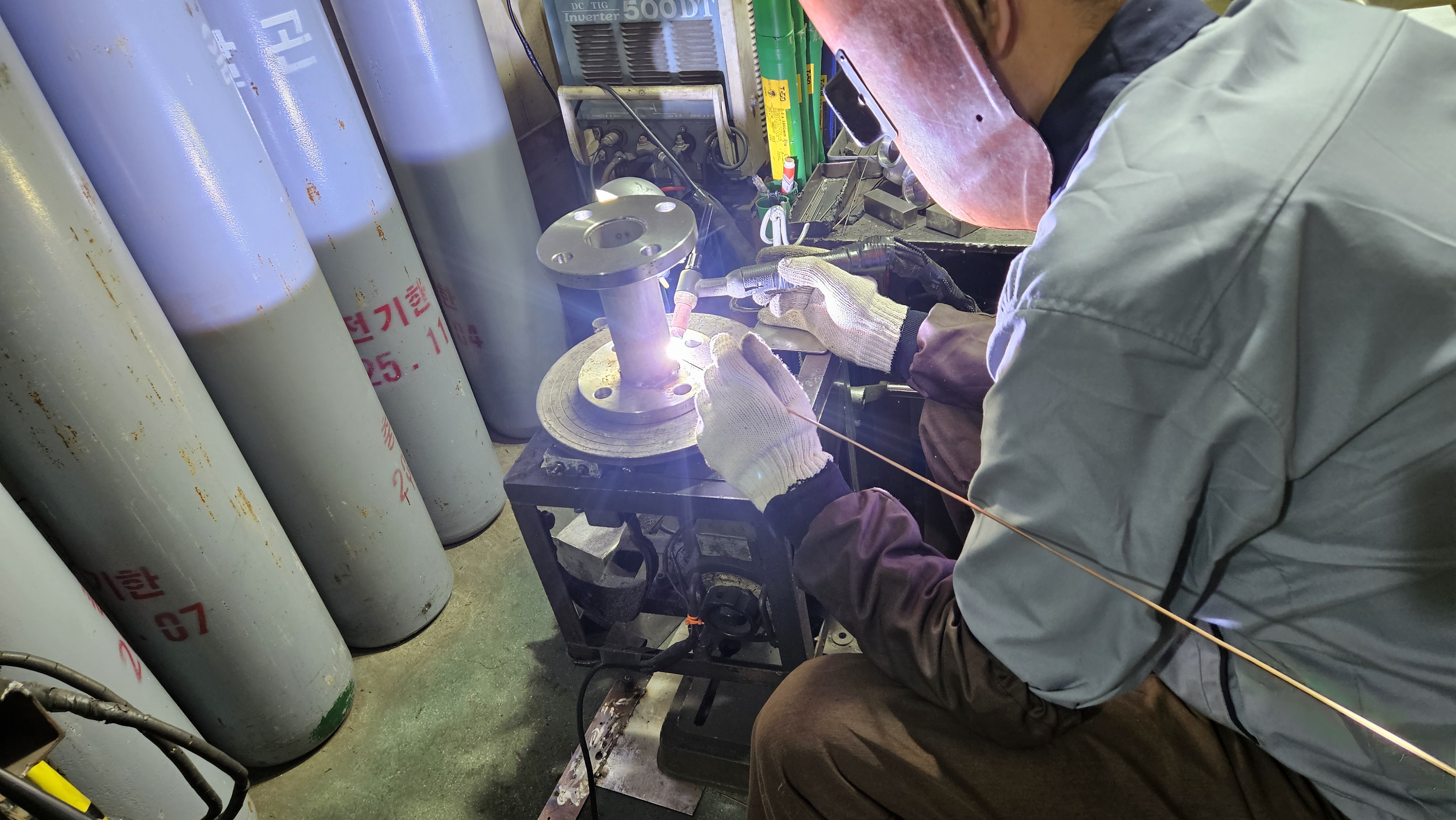

요렇게 지그를 만들어 돌아가게 하고 한방에 용접합니다



바이패스 글로브밸브도 교체 해야 하기때문에 계량기 시수밸브를 잠궈야합니다

시설과장님이 같이 보자고 해서 50A 정수위밸브라 위에 있는 밸브를 잠궈야 할것 같다고 했습니다



저수조 볼탑과 연결된 배관을 먼저 분리합니다

그루브 조인트 배관을 분리 해서 배관내 물을 빼내고 있습니다

버터플라이고정 후렌지 부분까지 교체 해야하기때문에

GS밸브쪽은 잠근후 배관만 분리하면됩니다

이제 편하게 공간이 생겨 바이패스 배관에 있는 글로브밸브를 분리합니다

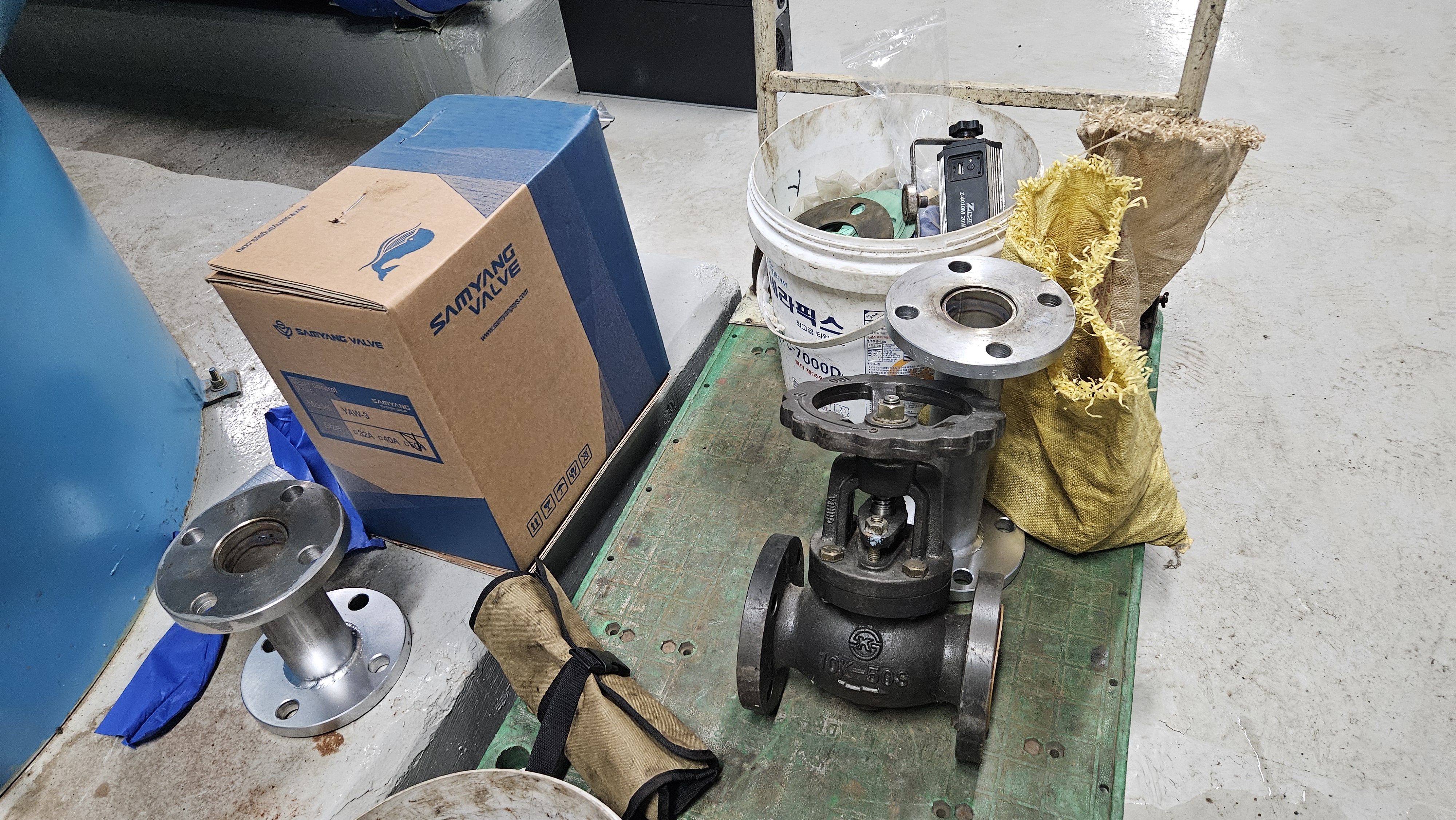

교체할 정수위밸브와 글로브밸브입니다

정수위밸브는 삼양정수위밸브 YAW-3F 50A

글로브밸브는 10K50A KS규격이라 대화밸브로 했습니다

밸브 면간길이가 틀려 단관은 미리 제작을 했습니다



바이패스라인 글로브밸브 탈착

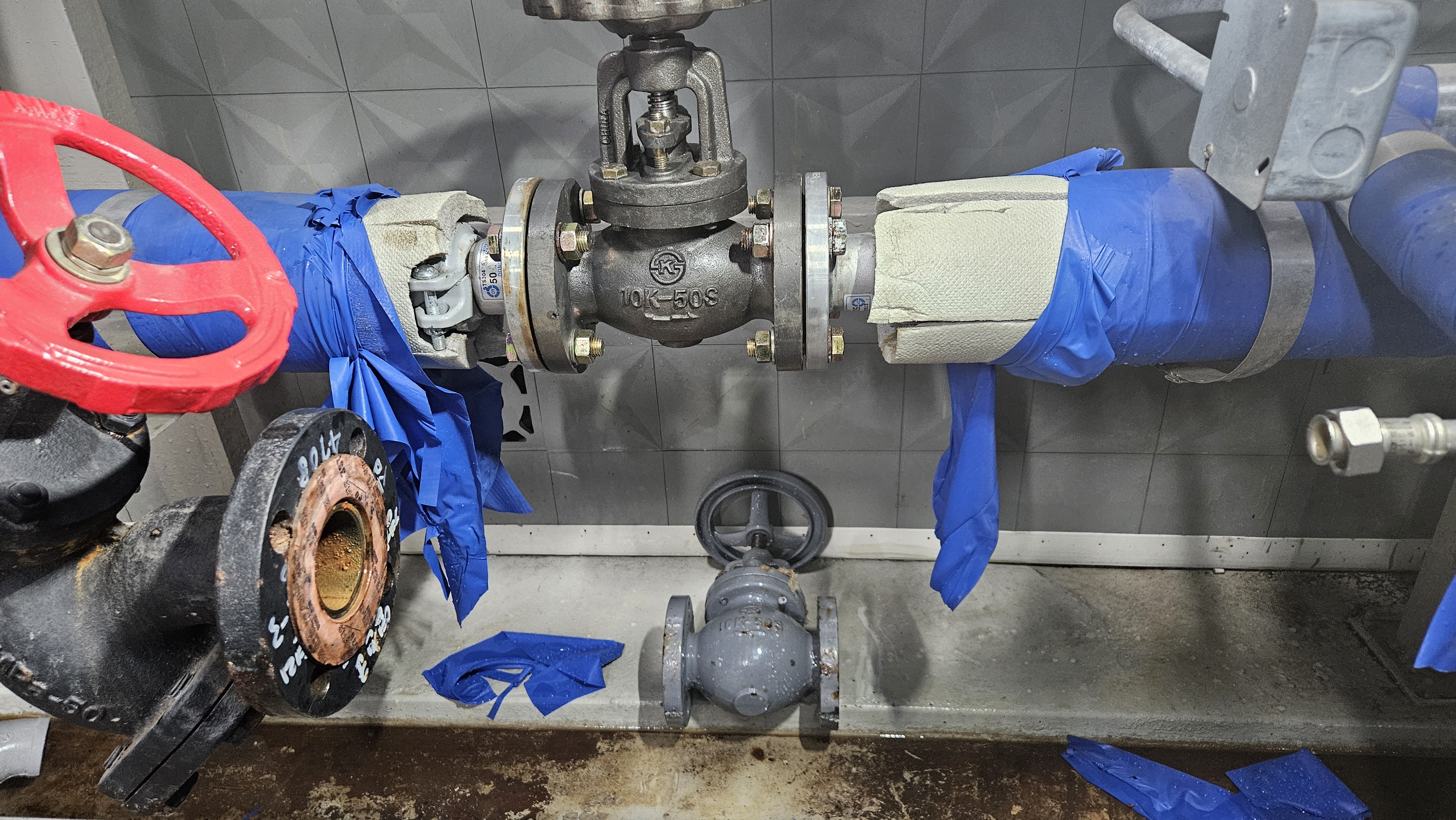

준비해온 글로브 밸브로 교체

교체완료 KS규격이라 배관수정없이 딱 맞습니다

탈착한 그루브조인트배관과 정수위밸브 글로브밸브

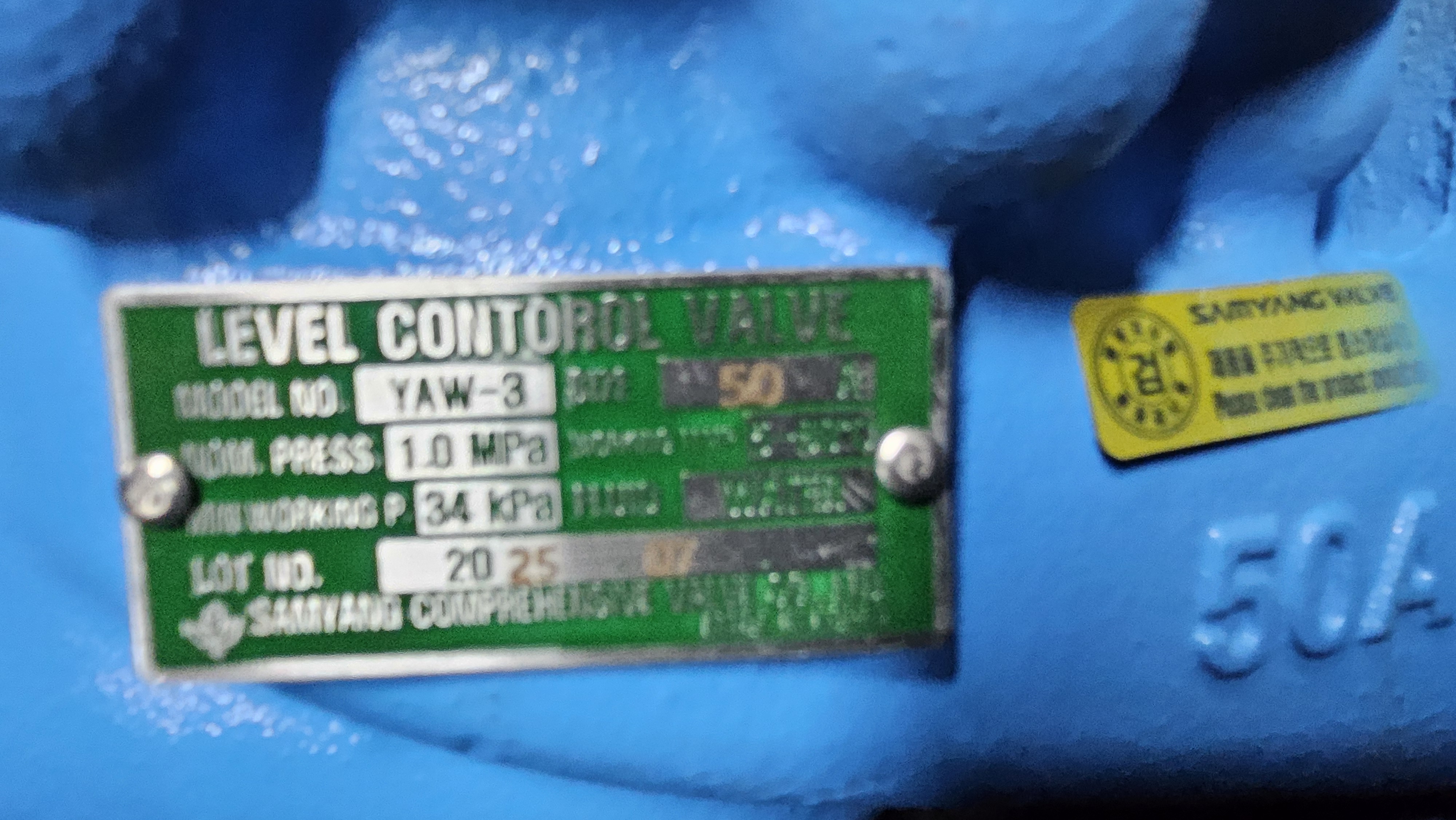

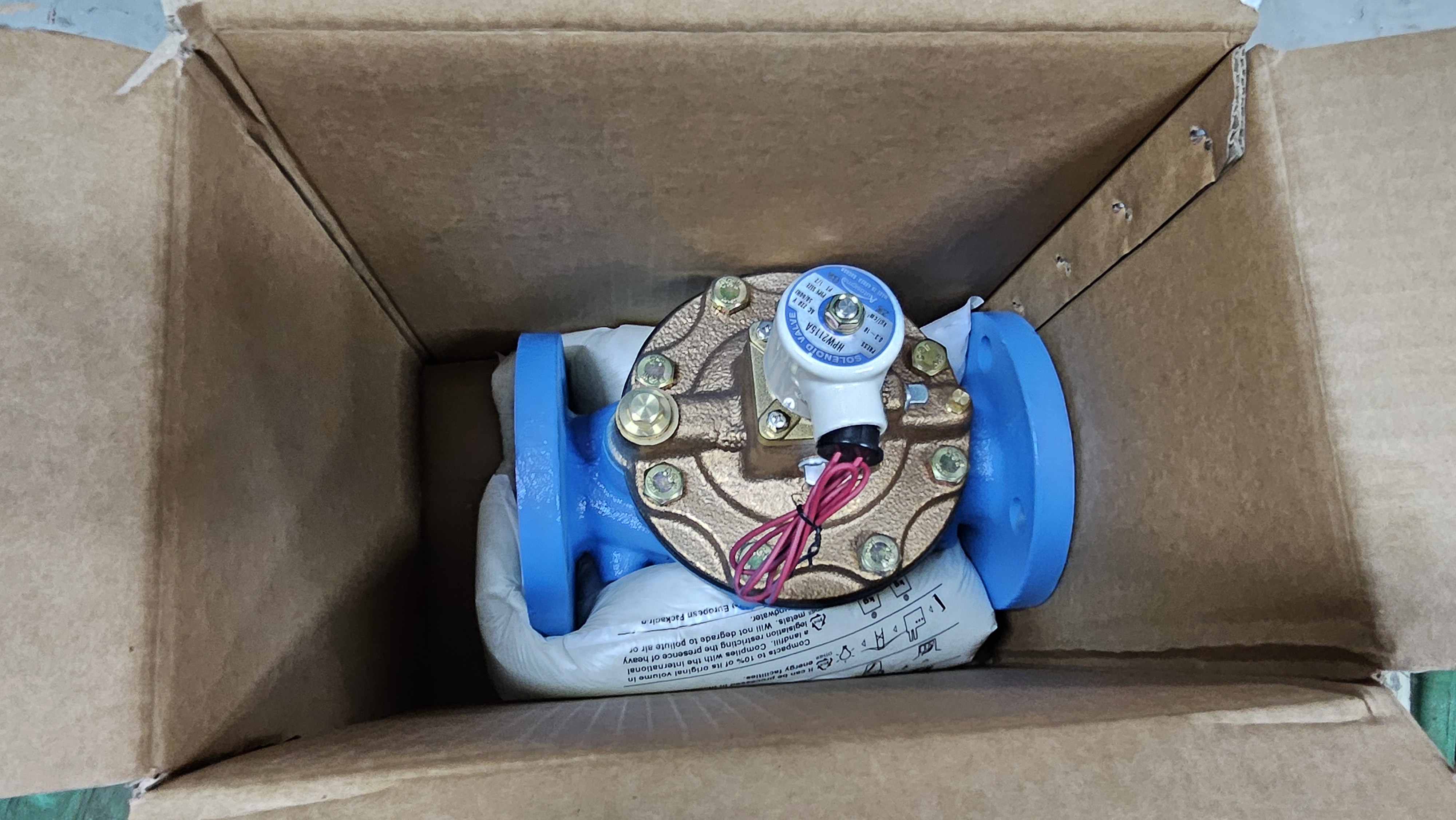

새롭게 부착해드릴 삼양정수위밸브 YAW-3 50A



저희 대승엔지니어링에서는 항상 최신 제조품으로교체작업을 진행합니다

혹시모를 이상시 본사A/S팀으로 부터 2년간 A/S가 가능합니다

거의 문제는 발생하지 않습니다

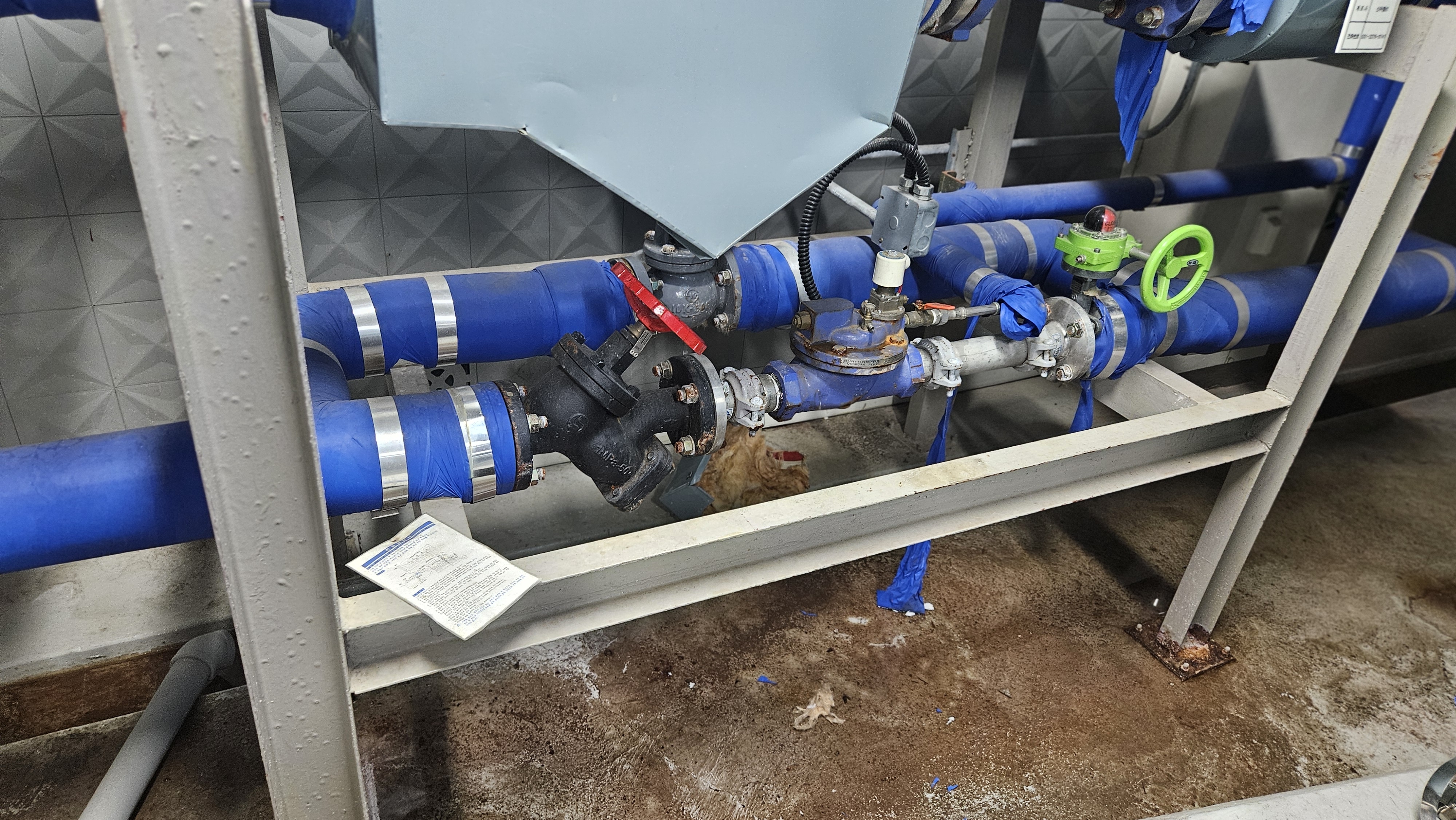

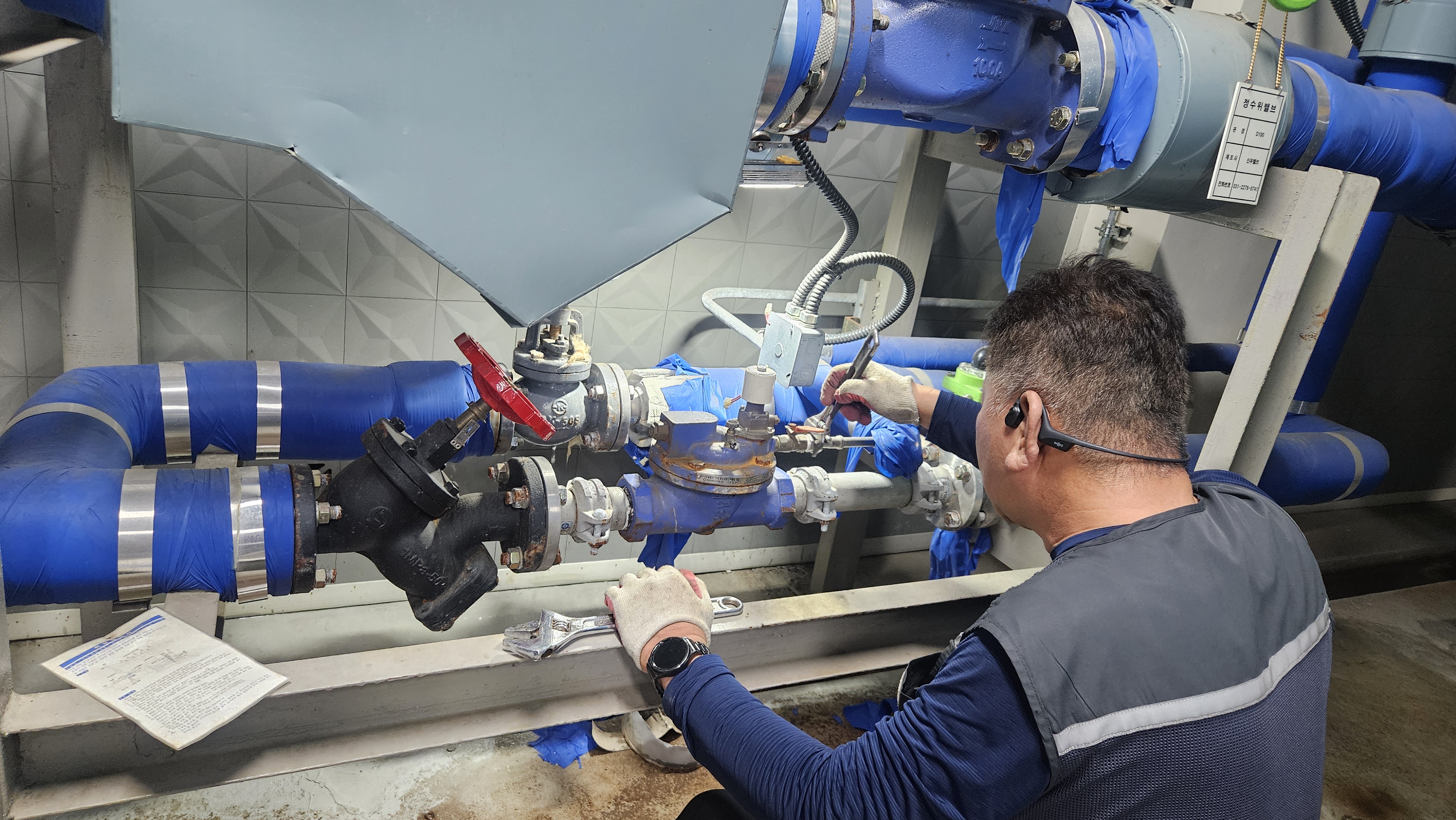

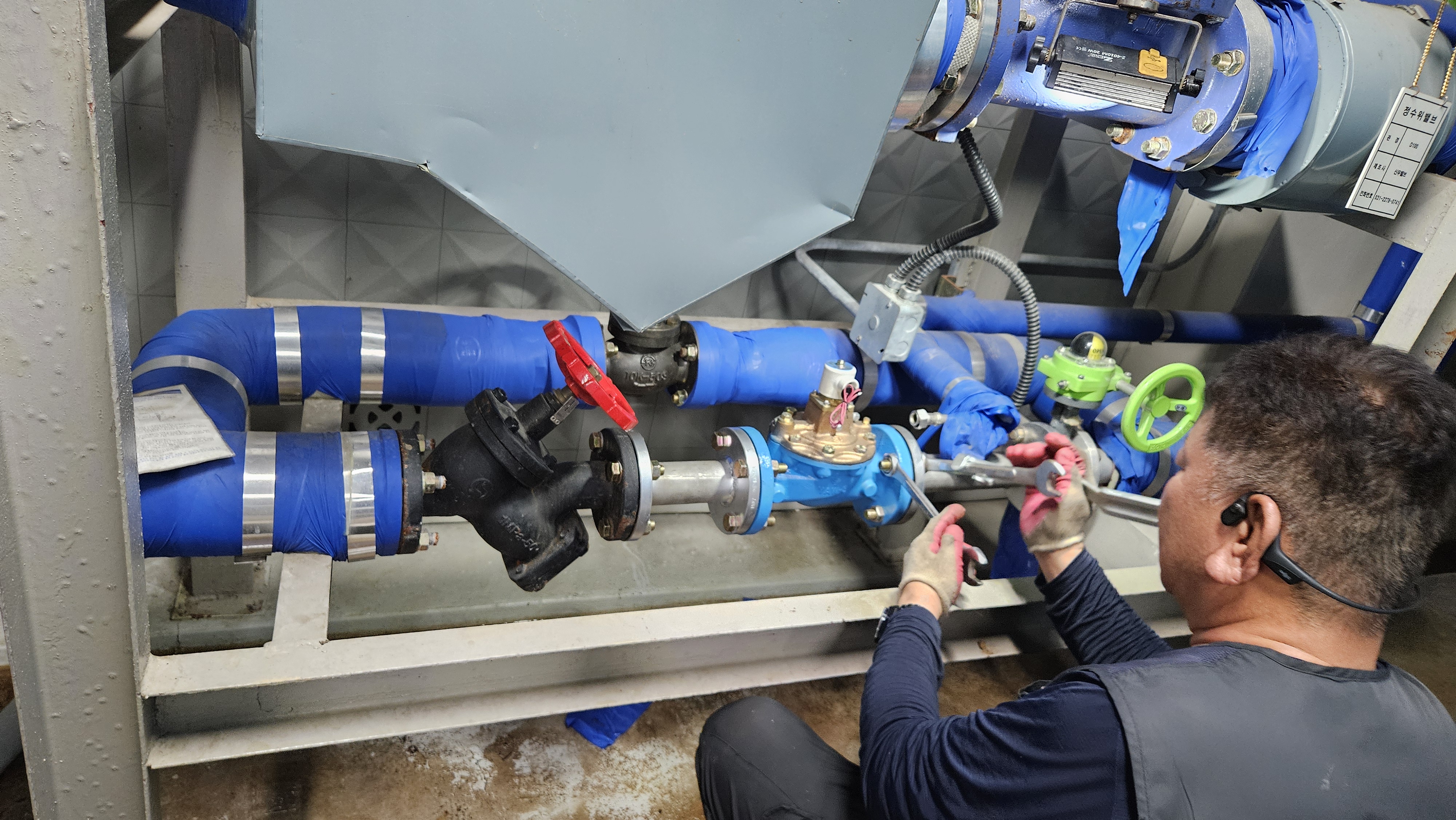

준비해온 단관 정수위밸브를 부착합니다 딱 맞습니다

이제 저수조 상부 볼탑으로가는 배관을 만들어 전자볼탑겸용타입으로 만들고있습니다

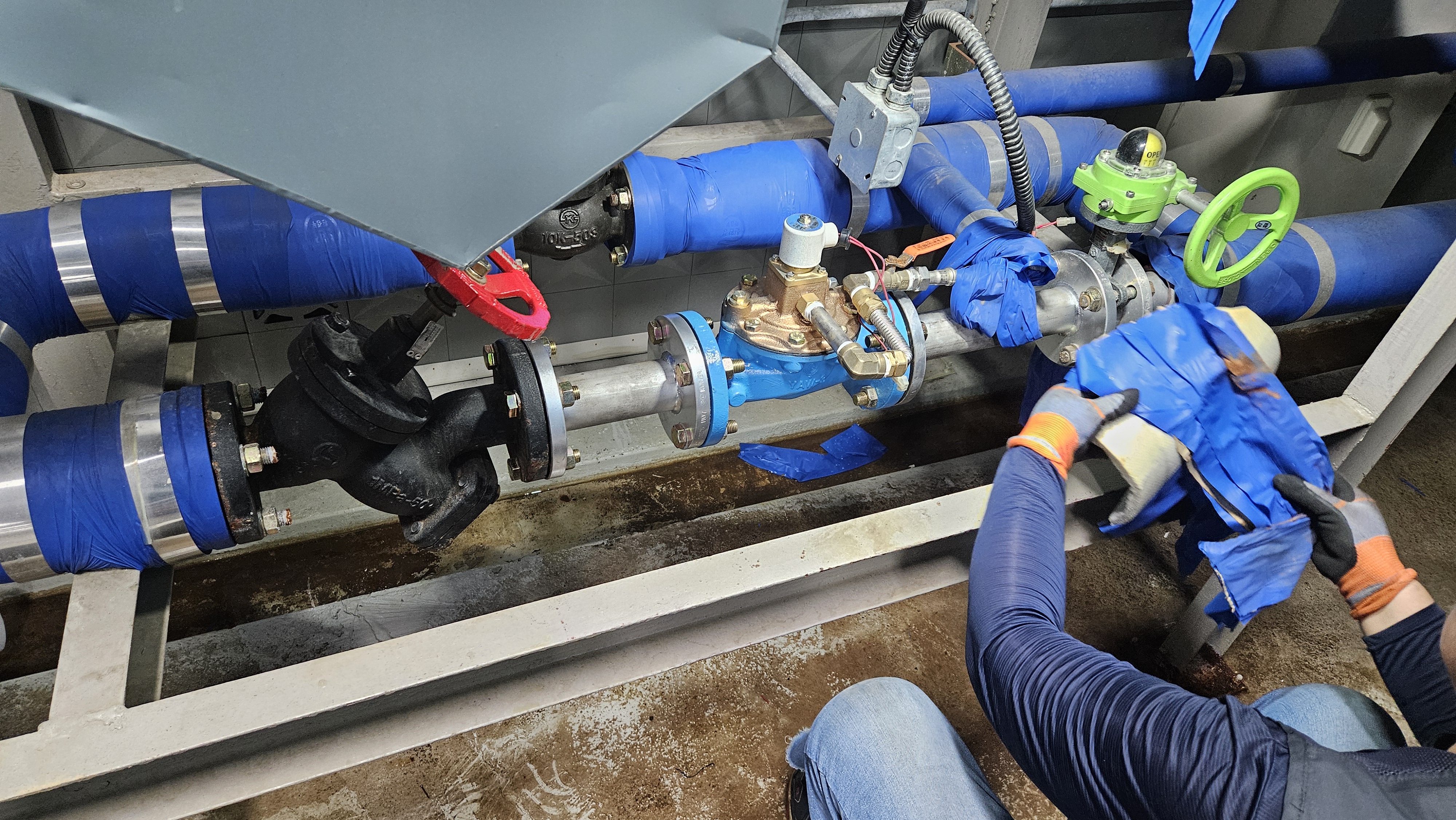

누수 확인후 저희 마님께서 보온중

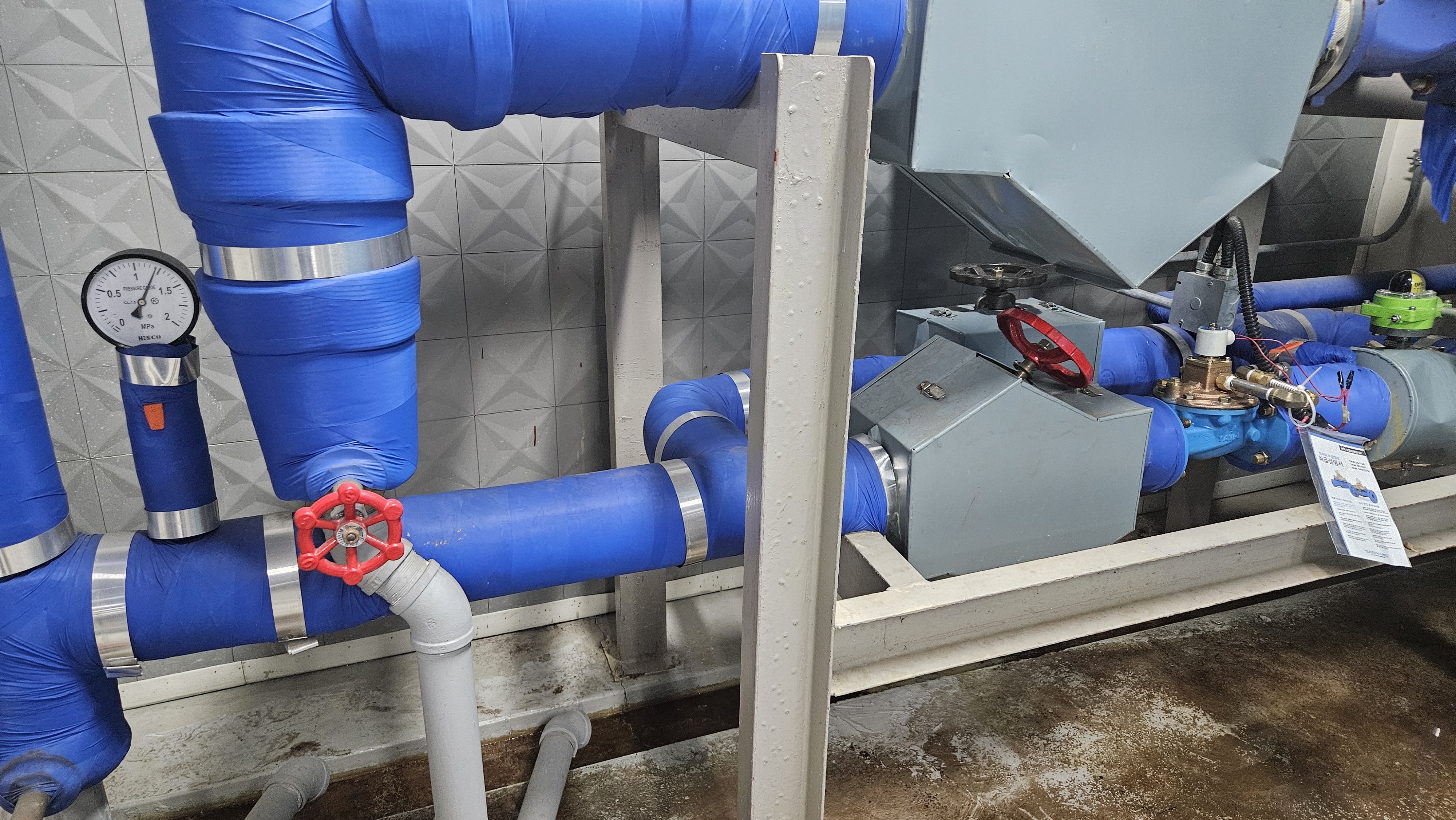

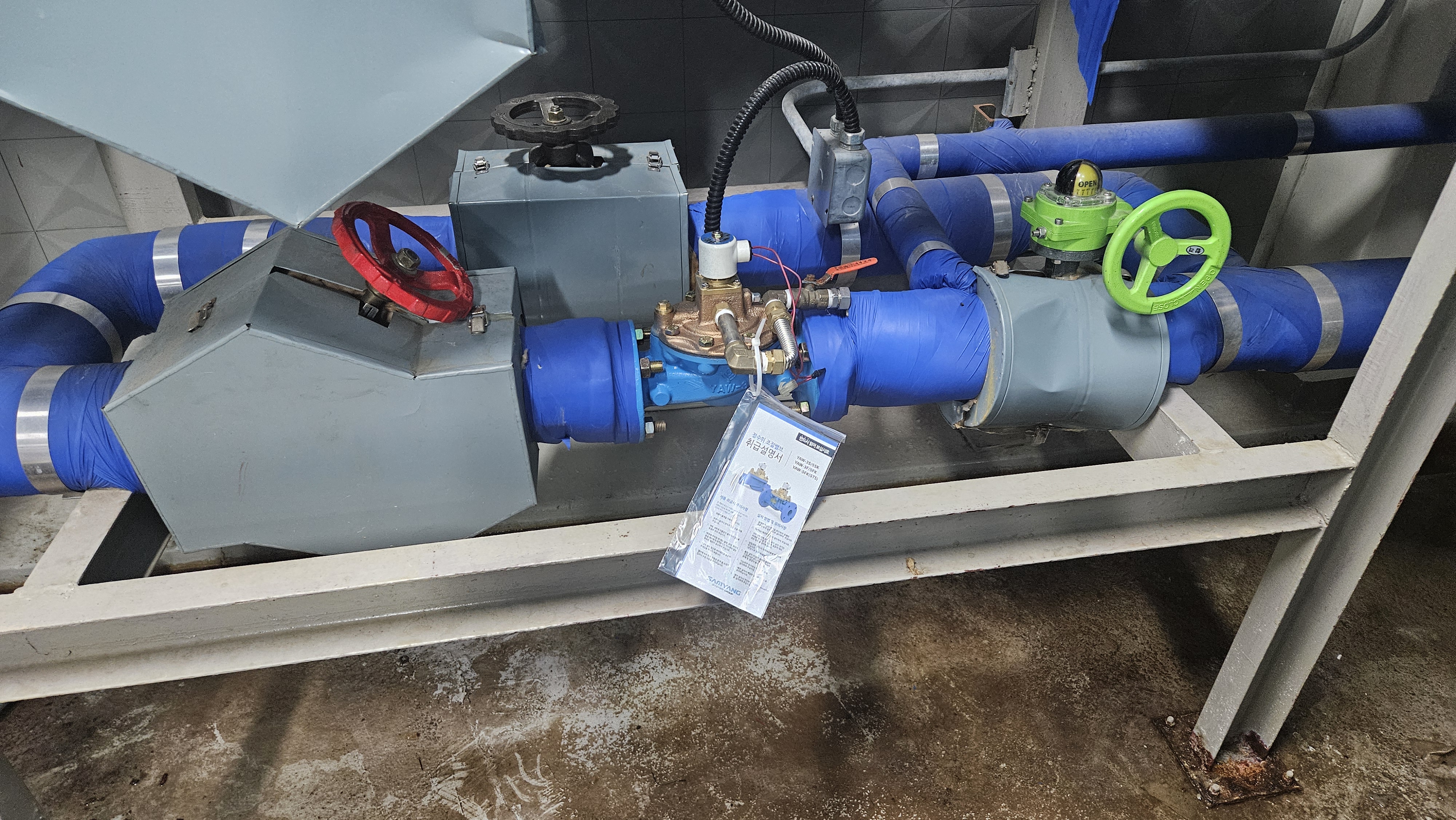

시운전및 마무리

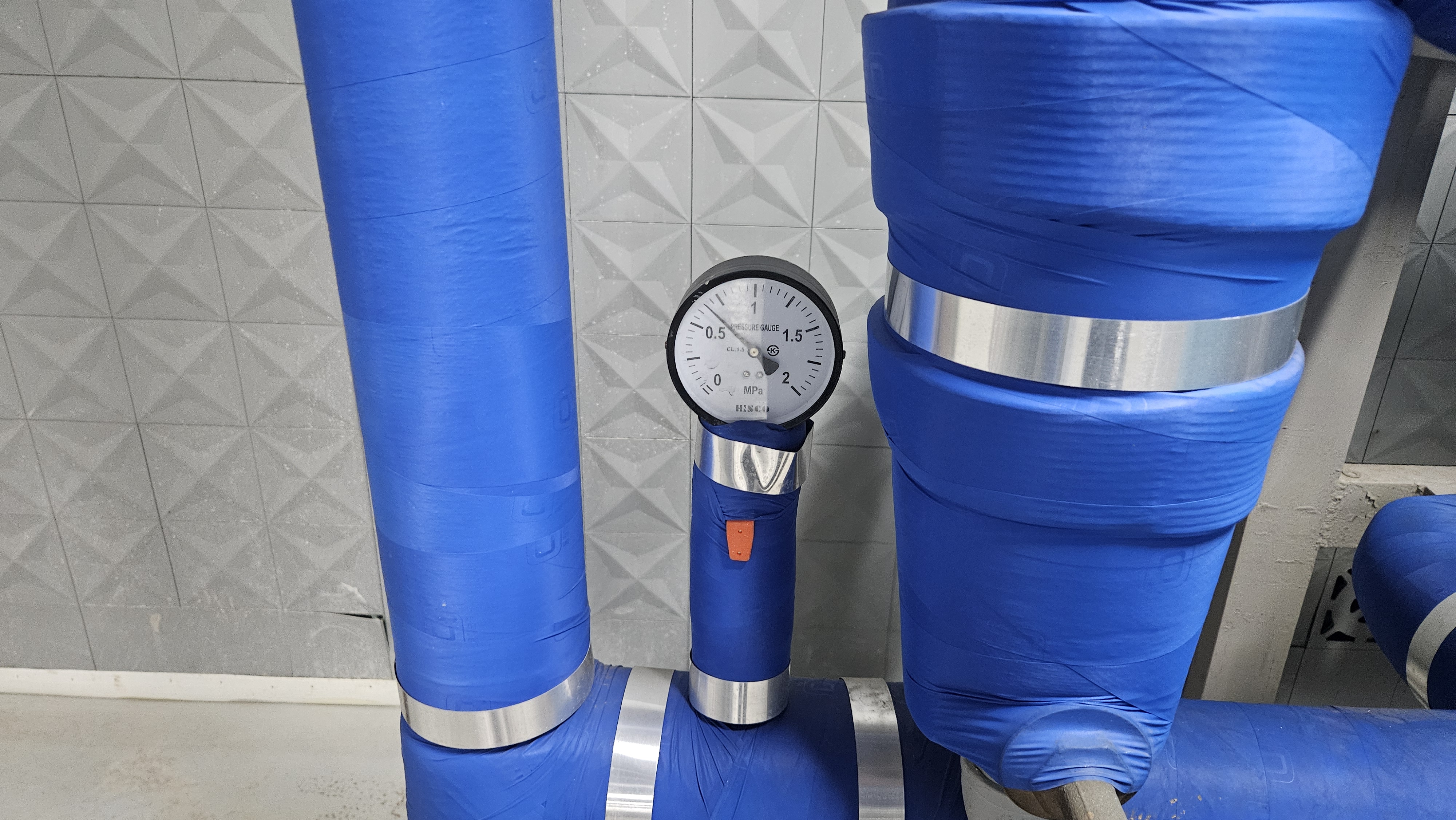

정수위밸브가 열렸을때 압력계

정수위밸브가 닫혔을때 압력계 삼양정수위밸브경우 오리피스 방식이라 닫힐때 워터햄머가 거의 없습니다

관리과장님께서 예전에 닫힐때 꽝꽝 배관이 흔들렸다고 하네요 아주 만족하시네요
