지하1층 비트내 간이정화조 수중펌프 고장으로 인한 기존 펌프 제이 신규설치

대승엔지니어링 2025. 5. 17. 23:15

서울특별시 구로구 에 있는 모 아파트 상가 지하1층 비트내 간이정화조 이상으로 4월말주에 긴급 배수작업을 한곳입니다

그당시 관리소장님이 집수정이라 하셨는데 점검결과 간이정화조 였습니다

간이정화조는 자연배수 파이프 구배가 안나오는곳 오수를 간이집수정 또는 탱크를 만들어 모았다가 펌프로 펌핑하여 정화조로 보내주는 용도입니다

기존 펌프두대 모두 고장이며 5마력정도 크기인것 같습니다

탈착장치 방식인데 높이때문에 교체작업도 힘들어 긴급배수시 배관등을 고려해서 신규로 설치하는데 유리할것 같아서

관리소장님께 말씀드렸더니 아주 좋은방법이라고 견적서를 보내드렸습니다

5월1일 바로 연락을주셨습니다

자재 준비하여 진행해달라고

간이정화조 주합류관 배관이 100A 로 되어있었습니다

펌프 두대 모두 고장으로 긴급배수 작업시 1마력볼텍스 펌프로 1층까지 배수작업을 했기때문에

또 사용량도 그다지 많지 않고해서

전원선도 그대로 사용하면 될것 같고

자동제어도 같이 사용할수있게

삼상1마력 볼텍스 수중펌프로 선정했습니다

구경은50A

합류관 후렌지를 개조하기위해그림을 그려 간이 설계를 합니다

부품을 준비하고

100A후렌지에 레듀샤를 사용하여 50A배관을 만듭니다

정화조라 스텐체크밸브 스텐볼밸브 고압50A호스를 사용하기로 했습니다

물론 캄록 호스닛블등 모든 자재가 부식이 되지않는 재사용가능한 올스텐제품입니다

현장여건이 너무 협소하여 미리 자재를 조립했습니다

배전판 전원차단

자동제어도 확인 30년 정도 된것 같습니다



준비 자재를 갖고 비트로 들어가기전

간이정화조 집수정에 펌프 두대가 자동탈착식으로 설치되어있고 합류관은 100A입니다

펌프 배관으 80A같으며 윌로 제품 모양과 탈착장치굵기를 보니 윌로수중펌프같습니다

배관은 80A로 2마력부터 7.5마력까지 알수는 없습니다

크기도 비슷하고 위에서 보면

인양은 엄두를 못냄니다 공간협소 힘을 쓸수없습니다

삼상1마력 볼텍스 윌로 PDV-952I 제품으로 준비했습니다

볼텍스 제품은 양정은 낮지만 이물질에 강해 간이정화조등에 좋습니다



PDV-952I명판

조심스럽게 요령것 합류관 후렌지 분리

후렌지 이물질제거

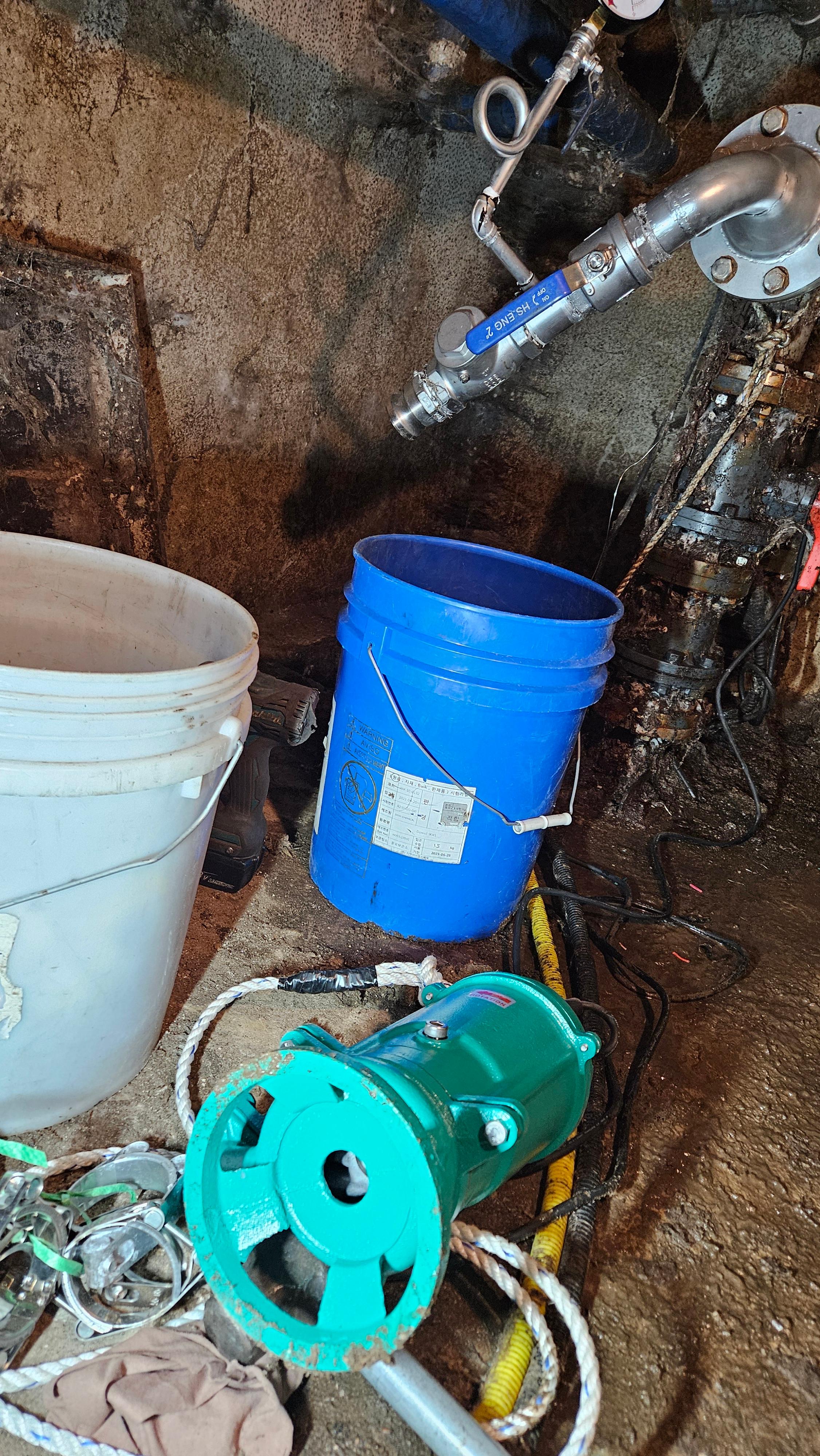

준비해온 배관을 합류관후렌지에조립 압력계까지 설치했습니다

압력계가 있으면 시운전및 펌프 상태등 점검이 용이합니다

3상수중펌프라 회전방향을 확인합니다

볼텍스 펌프는 펌프 흡입구와 임페라 간격이 떨어져있어 이물질에 유리합니다

준비해온 고압호스 연결



관리소장님은 오뚜기센서가 괜찮다고 했지만 영 상태가 메롱입니다

콘트롤러 상태도 메롱인데 그냥사용하자고 하네요

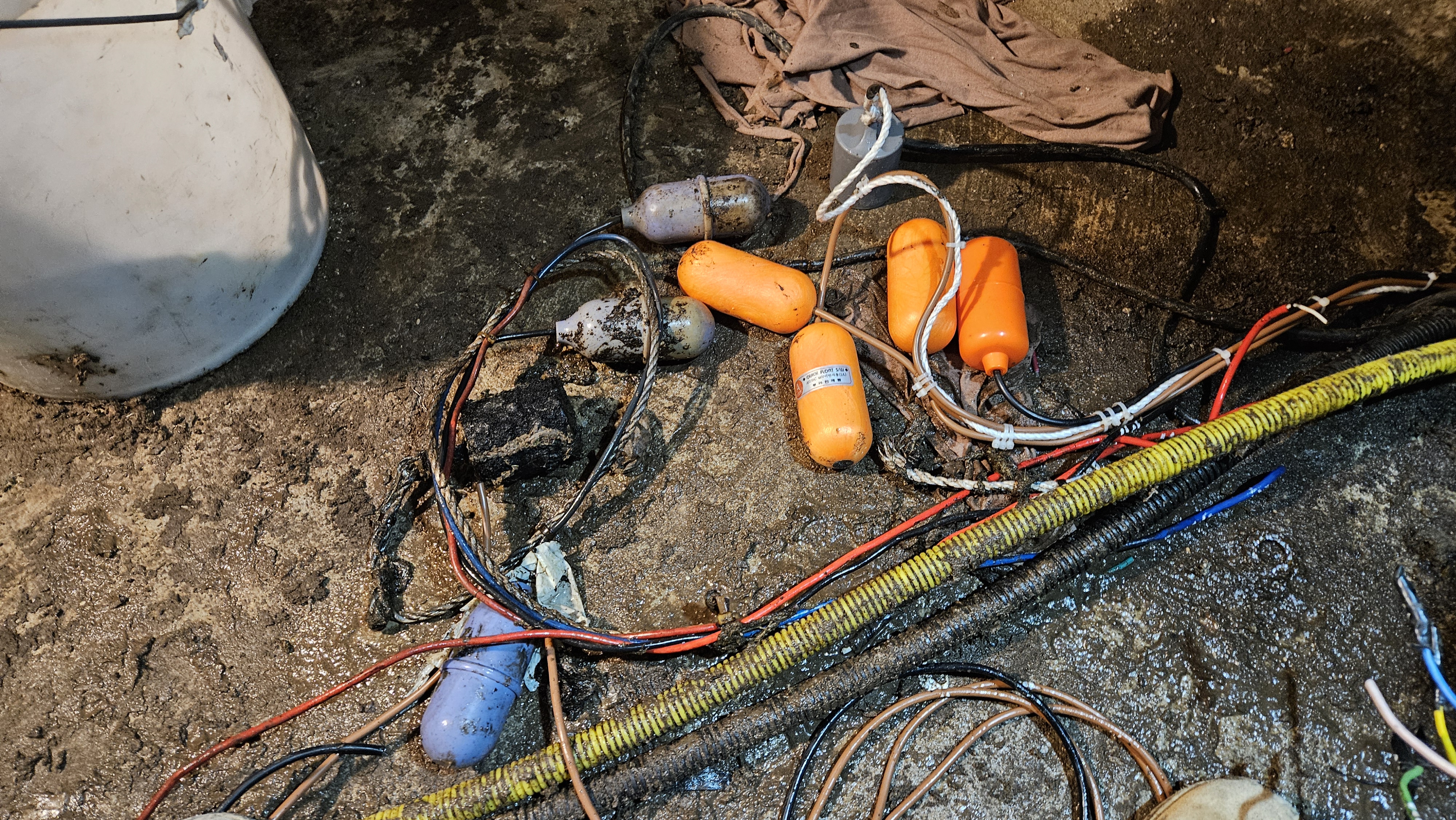

기존 오뚜기 센서를 일일히 체크하고 분리합니다

신규오뚜기센서에도 표시를 해서 50A소켓이 중간에 막혀있어 낚시질로 오뚜기센서 선만 넣었습니다

A접점 오뚜기센서 교체

간이정화조 안에 설치된 오뚜기센서 펌프와 주변 여건으로부터 방해를 받으면 안되는 지점

기존 수중펌프는 인양이 되지 않아 그대로 두고 신규펌프를 설치했습니다



추후 펌프 이상시 감록만 풀어 1마력 수중펌프라 인양하여 교채하면됩니다

시운전 암페어도 적당하고 펌핑이 잘됩니다

팔순이 넘으신 관리소장님이 상당히 좋아하시네요 ㅎㅎ
