인천광역시 청라지구에 모 스포츠 센터입니다
공조기 모터 이상으로 점검및 조치중 총매니저님이
관리사무소 측으로 부터 수영장 차압유량조절밸브 에서 누수가 발생한다고 교체해야한다고 하여
차압유량조절밸브 점검및 조치 작업입니다
SHDFC-H02 신한시스템 차압유량조절밸브 구경65A 입니다
차압유량조절밸브란 지역 냉난방 및 아파트 대형빌딩의 냉 온수 중온수 시스템에서 사용하는 부하 내에서
요구되는 정유량 변유량 차압유지를 조절 제어하는 밸브입니다
SHDFC-H01 냉,온수용 10K이하
SHDFC-H02 중온수용 20K이하
차압유량조절밸브 상부 스템부분에서 누수가 발생하여 녹발생이 나고 있습니다

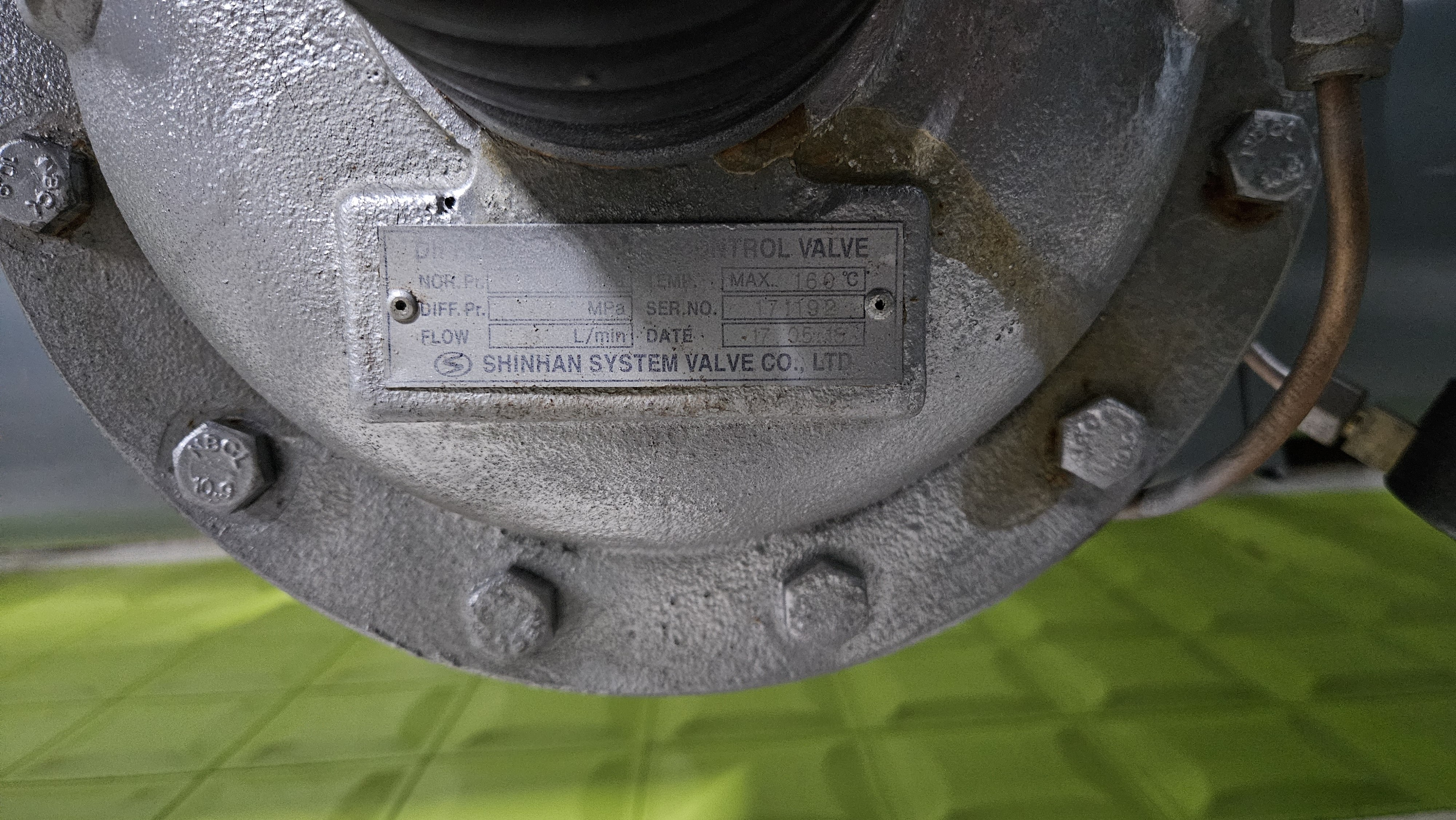

명판을 보니 수리를 한번쯤 한것같습니다

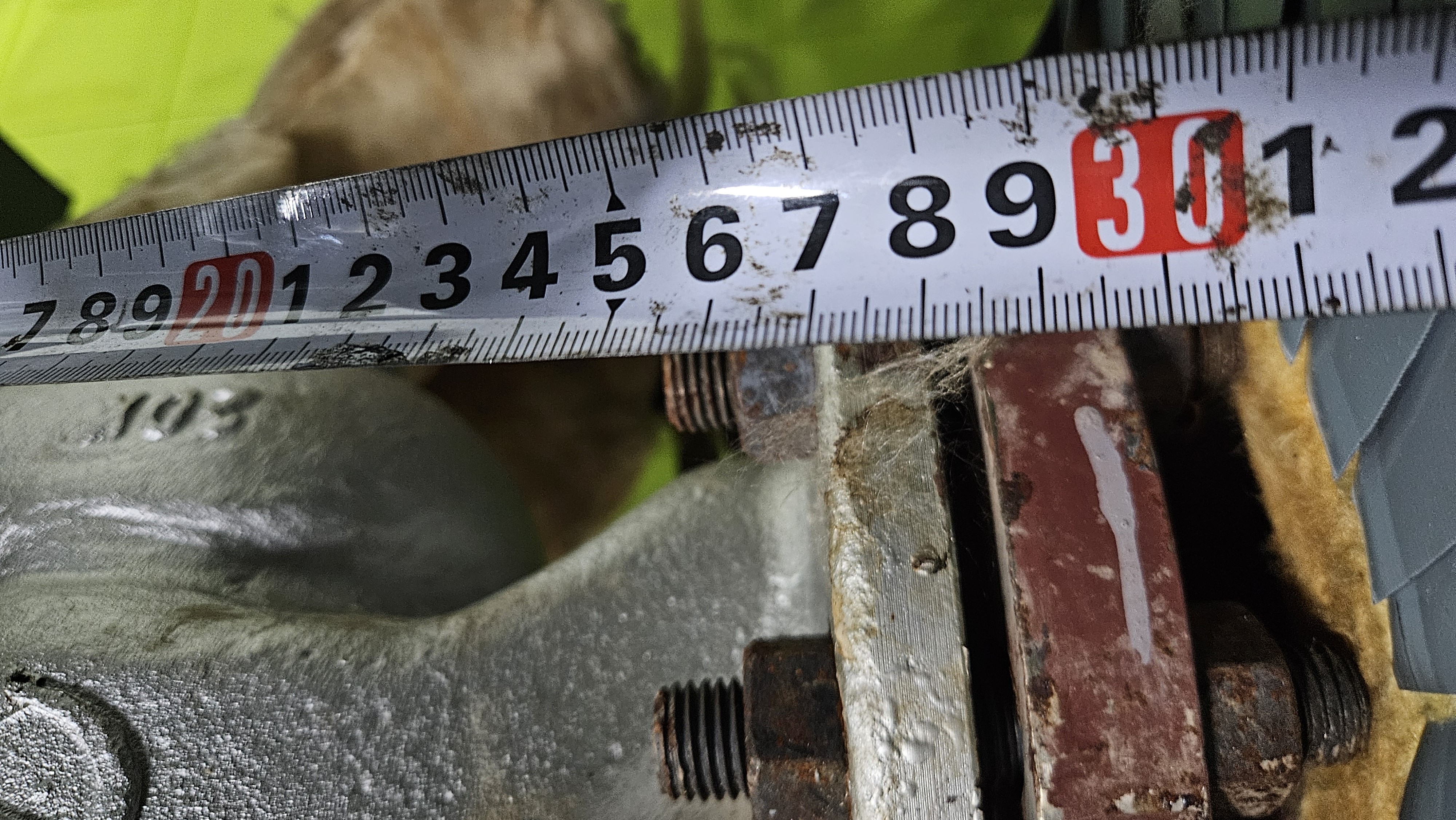

관리사무소 측에서 교체를 해야한다고 했다하여 혹시몰라 면간길이 측정
신한시스템밸브 SHDFC-H02 65A 모델이 맞습니다 L길이280mm
반대편에 65A라 각인되어있습니다
다이아후램 상부하고 하부하고 차압은 발생하는것같습니다
이경우 작동은 이상없습니다
다이아후램 상부와 하부 연결 동관을 각각 잠궈 에어벤트로 수압을 퇴출시키는데 한쪽이 계속 나오네요
이경우 작동은 되지만 아주 미세하게 다이아후램도 손상갖다고 볼수있습니다
자제를 준비하고

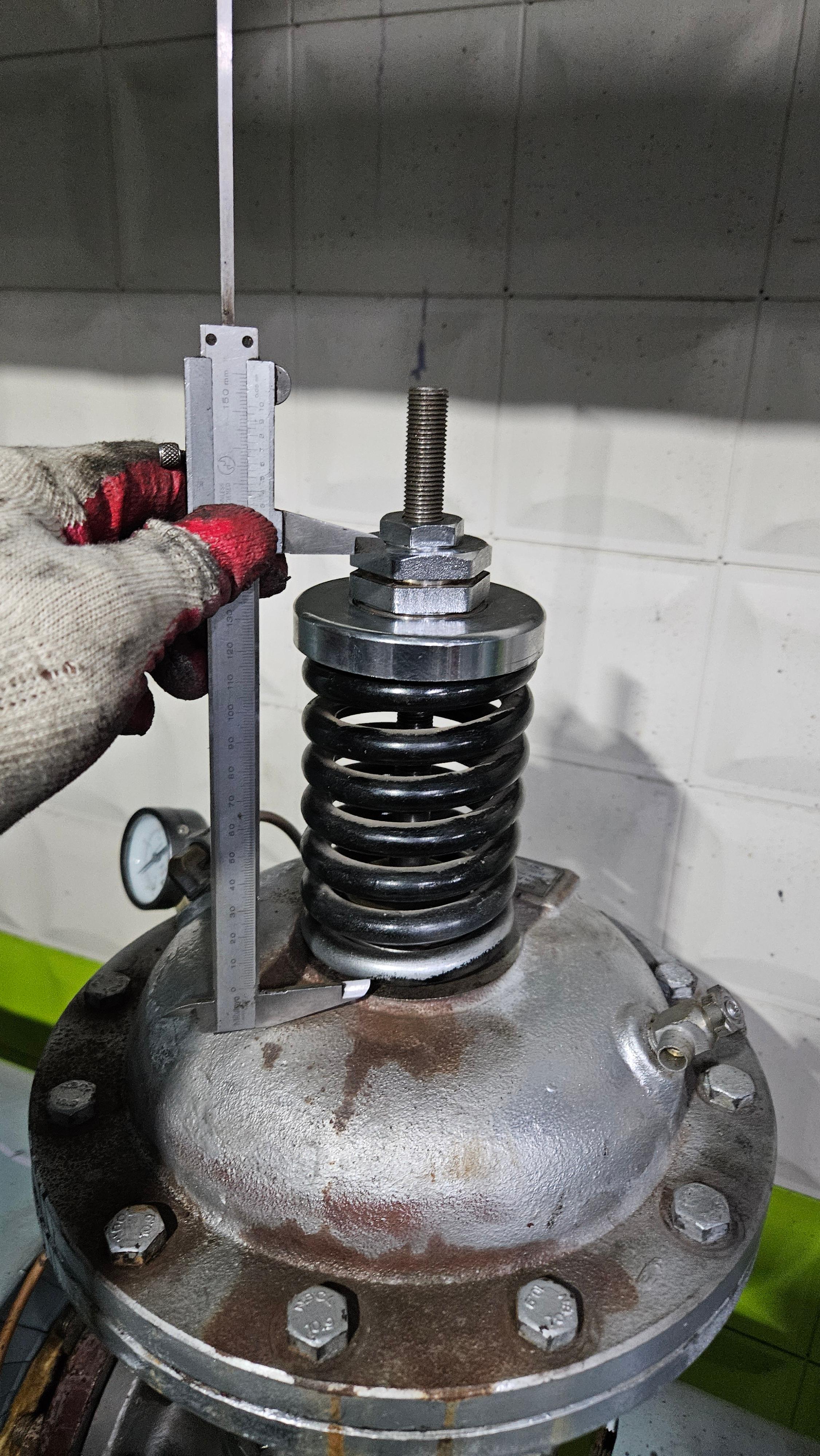

상부카바를 열기전 스프링 간격을 체크합니다
다이아후램 하부 압력
다이아후램 상부압력
상당히 중요합니다 동관볼밸브를 잠근후 에어벤트를 열어 압력계의 압력이 떨어졌는지 확인해야합니다
화상을 입을 수있습니다
스프링간극체크후 분해중
스프링제거
상부케이싱 분리중
차압유량조절밸브 다이아후램
다이아후램 분리
예상대로 다이아후램을 살짝 늘려보자 오랜사용으로 터지기 직전입니다
다이아후램 비교
스템에 이물질제거
다이아후램 조립
가이드붓싱 오링제거중
상부케이싱 부식제거
가이드붓싱 오링교체및 조립
항상 느끼는점이지만 차압유량조절밸브 수리는 긴장이 됩니다
자칫 실수했다간 백숙됩니다
중온수라 (지역난방) 거의 100도 가까이 이상될수도있습니다
스프링 부식제거
스프링셋팅
작동전 스프링 칫수
조립후 닫혔던 상하 동관에 압력을 가하자 이렇게 줄어듭니다
스템부분이 아래로 내려가 밸브가 차압에 따라 열리게됩니다
도색후 다시한번 에어를 배출합니다
상부압력
하부압력
시운전완료
