오후에 긴급하게 연락이 왔습니다
안산시 단원구에 모 기관입니다
특별한 관리자는 없고 저수조에 고수위알람이 발생 우선 밸브를 잠그고 여기저기 알아보는중이라고 합니다
본사에 전화했더니 일주일후에 방문가능하다며
저희대승엔지니어링을 소개 해주어 연락이 왔습니다
먼저 사진을 부탁드렸습니다
사진을 보니 신한시스템워터레벨콘트롤밸브입니다
솔레노이드밸브가 옆으로 붙어있는것 보니 신한시스템워터레벨콘트롤밸브 초기 모델입니다
옆에 붙어있는 기어식버터플라이밸브를 보니 구경이100A 같습니다
빠른 조치를 원하셔서
바로 견적을 넣고
다음날 방문점검조 하기로 했습니다
보온제를 벗끼니 하부케이싱에 100A라 되어있네요
전자볼탑타입으로 설치되어있는데 볼탑으로 가는 라인이 용접되어있네요
먼저 원인분석을위해 상부케이싱 분리중
신한시스템 정수위밸브경우 내부엑폭시 코팅이라 부식이 잘되지 않지만
나사산있는경우까지 코팅이 될수없어 이렇게 부식이 될수도 있습니다
엑폭시 코팅타입이라 밸브 이상시 수리보단교체를 권합니다
구경확인후 본사가 바로 옆에 있어 점심먹을겸 갔다왔습니다
용접으로 되어있는 솔레노이드밸브 2차측 배관을 절단
배관에서 밸브를 분리중입니다

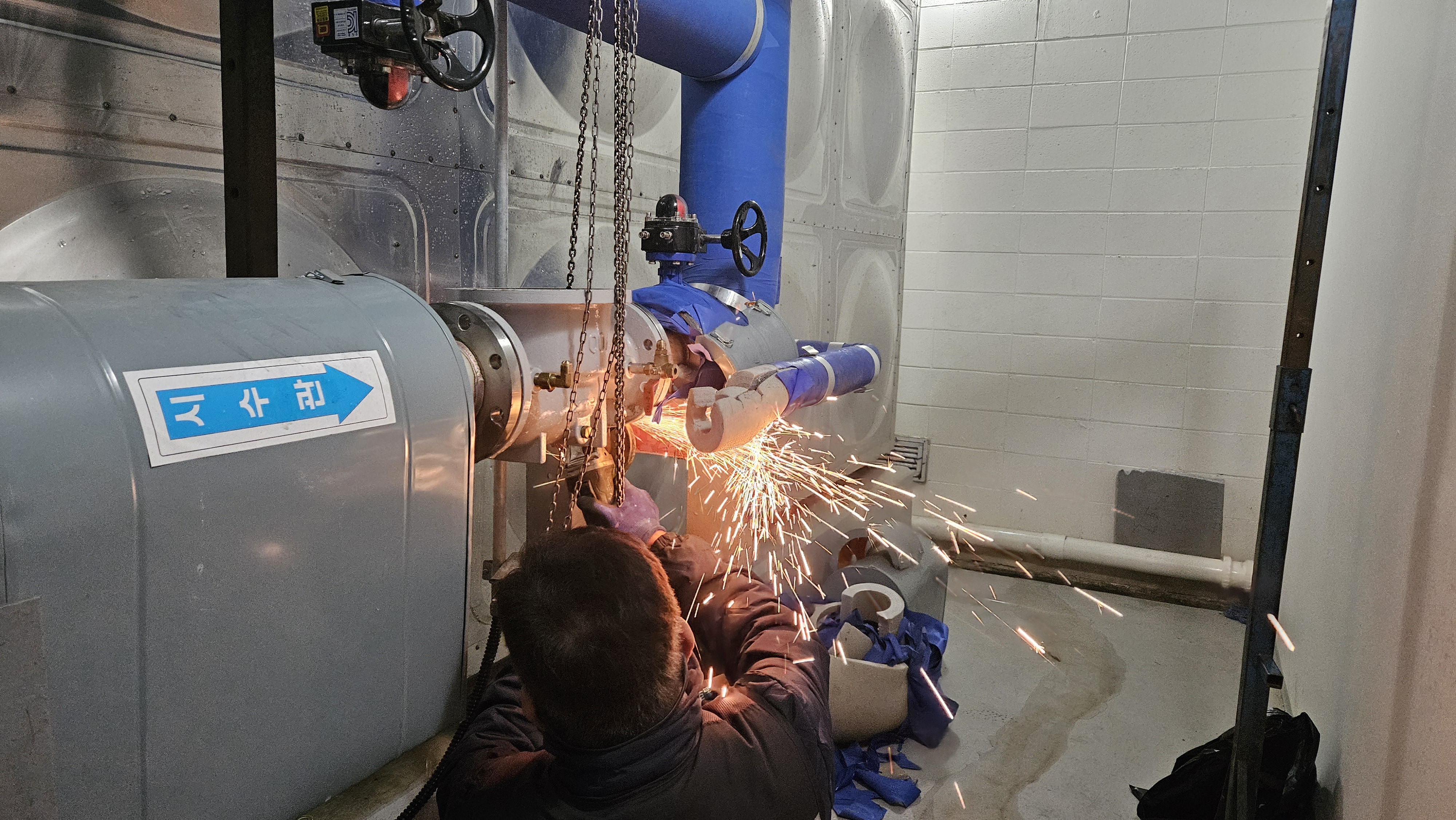

밸브고정볼트가 스텐으로 되어있는데 몇개가 나사산이 망가졌는지 잘 풀리지 않습니다
이럴때 컷팅이 정답
기존 신한정수위밸브를 배관에서 분리합니다
군데 군데 부식 엑폭시 타입이라 심하진 않습니다
배관후렌지 크리닝
스트레이너 내부 확인 깔끔합니다
배관내 이물질제거를 위해 후래씽작업
준비해온 SHWLC-01 100A 신한시스템 정수위밸브 부착준비
정수위밸브 배관에 부착중 누수가 되지 않게 죽을뚱 살뚱 조립
저희 대승엔지니어링에서는 항상 최신 제조품으로 교체작업을 진행합니다
작업일시는 2025년01월 중순입니다
기존 용접으로 마무리된 배관에 유니온을 설치하여 추후 분해조립 점검이 용이하도록 합니다
차단한 정수위밸브 양쪽 기어식 버터플라이밸브를 열고 시운전을 합니다
누수 확인후 저희 마님께서 보온중
교체완료 시운전완료
많은 분이 궁금해 하시는데 솔레노이드밸브 2차측 주황색 10A밸브는 그냥 차단하는 2WAY밸브(열고 닫고)가 아닌 삼방밸브입니다
일반적인 볼밸브는 들어오고 나가고 일반 일자형 배관에 연결되어 사용하고
삼방밸브는 들어오는곳은 한곳이고 나가는곳은 2곳 선택입니다
아래 사진처럼 주황색 손잡이가 아래로 향해야 저수조 상부에 있는 볼탑쪽으로 물이 흐릅니다
그래야만 혹시모를 전자변 이상시 볼탑에 의해 정수위밸브가 닫힘니다
저수조 내부 입니다 2중안전장치로 볼탑이 설치되어있습니다
15A볼탑은 정수위밸브 솔레노이드 밸브 후단삼방밸브와 연결된 배관입니다
기어식레벨센서 추가 와이어에 연결 수위에 따라 오르락 내리락 하면서 레벨콘틀러에 신호를 보내주고 레벨콘트롤러가 정수위밸브솔레노이드밸브에 전원을 인가하고 차단하면서 정수위밸브가 열리고 닫히고합니다
STI-4US 지하 저수조 레벨콘트롤러
각종밸브 각종센서 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
