신한정수위밸브 SHWLC-01 구경200A 안닫힘으로 인한 오버홀

서울특별시 송파구에 있는 모 아파트입니다

레벨센서 회사 서울경기 A/S 사장님 의뢰로 신한정수위밸브 SHWLC-01 구경200A 안닫힘으로 인한 오버홀 작업입니다

신한정수위밸브 전후단 기어식버터플라이밸브를 먼저 닫고 확실히 닫혔는지 확인후

신한정수위밸브에 연결된 동관등을 분해합니다

아파트 자체적으로 솔레노이드밸브도 교체했는데 계속 물이 들어간다고 합니다

오래사용한 정수위밸브는 솔레노이드밸브 문제보단 자체적으로 스케일등이 껴서 안닫히는 현상을 나타냄니다

솔레노이드전원선 차단



정수위밸브 상부케이싱에 연결된 동관 분리

하나하나 본격적으로 분리

상부케이싱분리 다이아후램 부분입니다

오랜사용으로 스케일이 많습니다

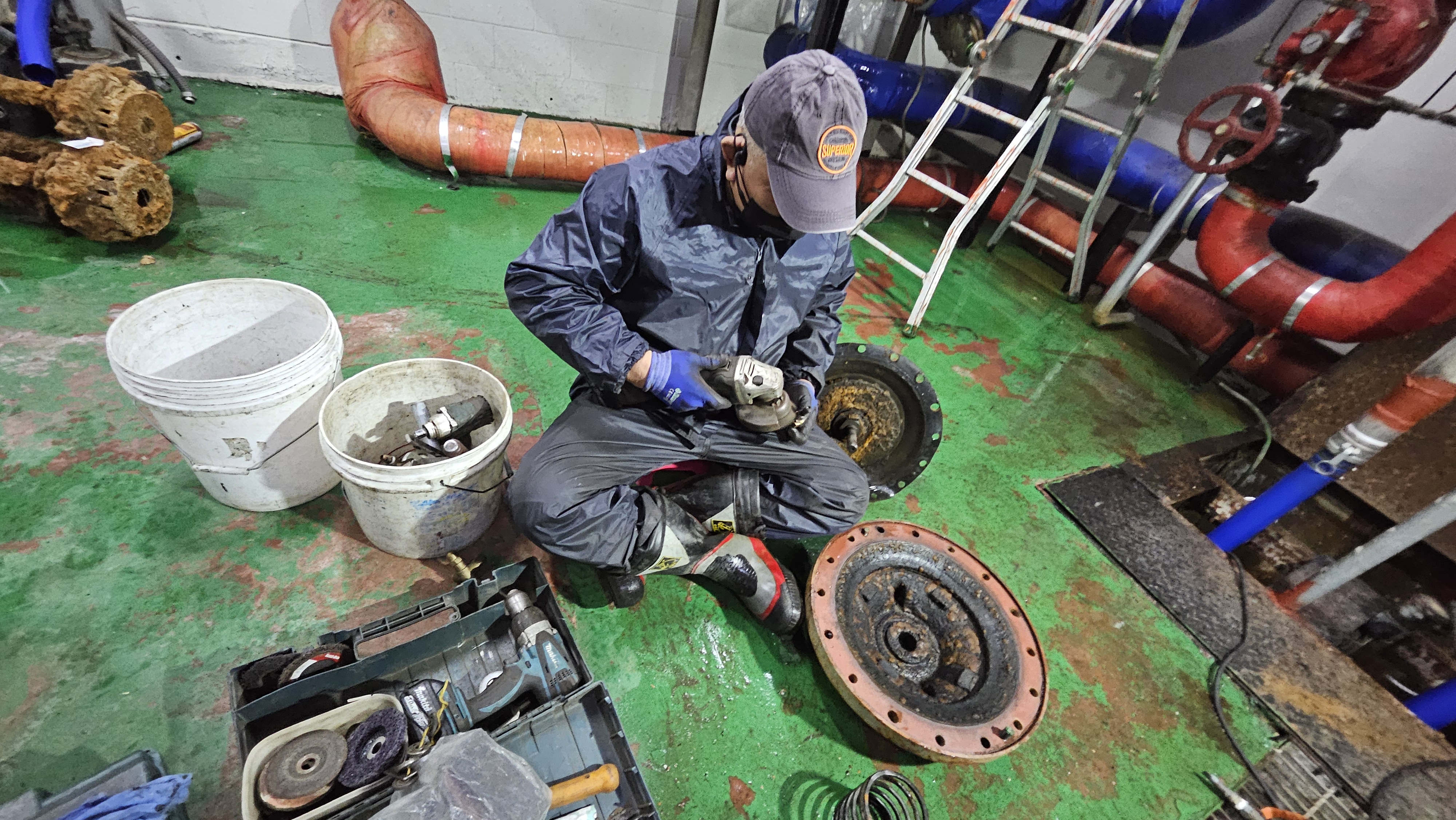

다이아후램 분리후 하부케이싱크리닝중

가장중요한 상부케이싱에 압력을 발생시키는 배관입니다 오랜사용으로 스트레이너가 꽉막혀있네요

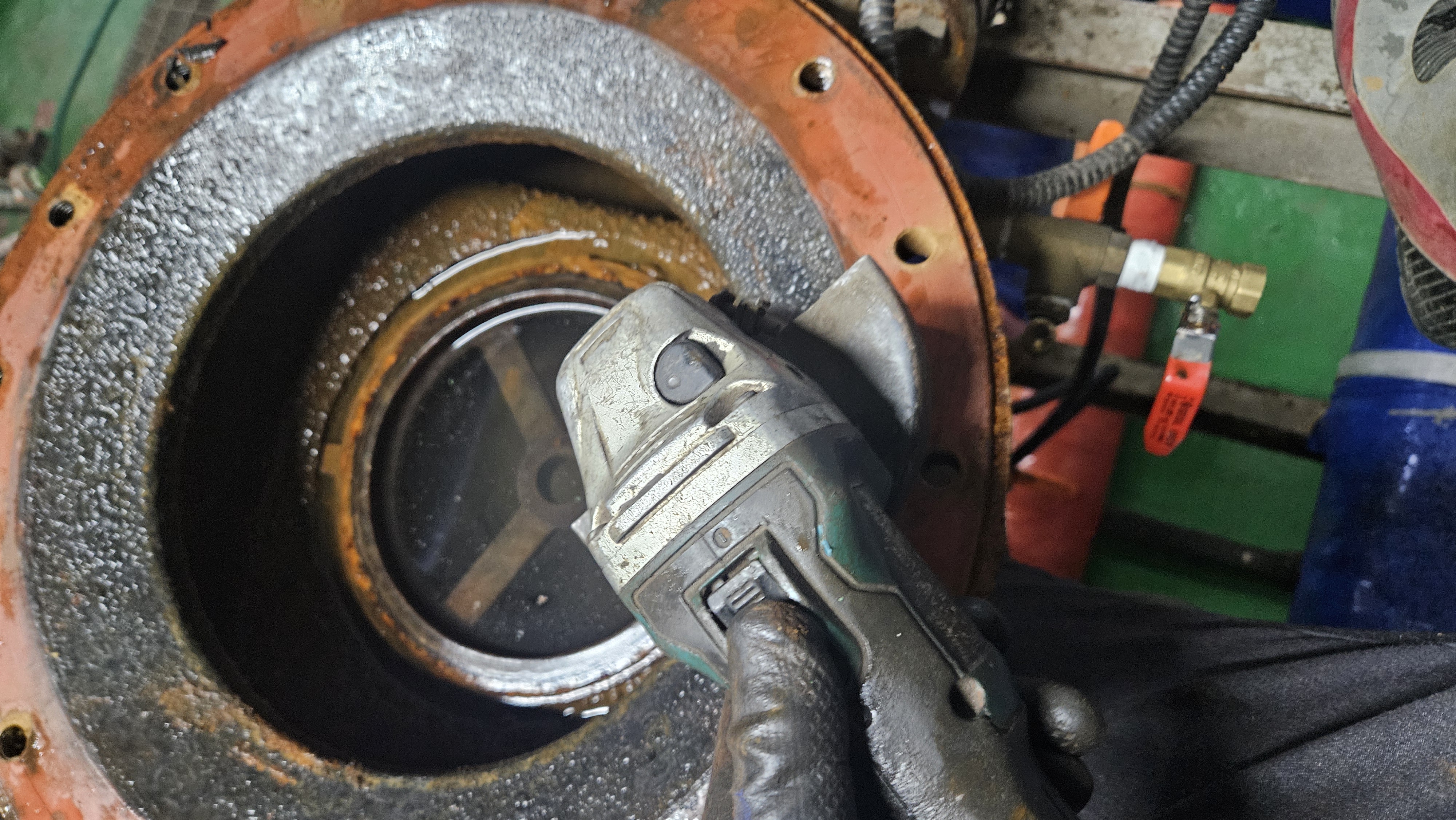

하부케이싱 부식제거후 후래씽작업을 통해 이물질을 배출 제거 합니다

자 이제 하나하나 확인하면서 부식을 제거합니다

스트레이너가 망가졌네요



상부 케이싱 크리닝중

정수위밸브 작동부인 다이아후램입니다

다이아후램을 원활하게 분해 하기위해 이물질제거

저수조 수위를 체크하면서 작업을 진행합니다

다이아후램 상부 디스크 점검및 크리닝

스템 점검및 크리닝

상부케이싱 구멍을 하나 하나 뚫어줘야합니다



부품도 하나 하나 점검및 크리닝



니들밸브에도 이물질이 많이 껴있습니다

니들밸브도 크리닝합니다

교체해드릴 다이아후램 솔레노이드밸브 에어콕 스트레이너등

하나 하나 칫수를 측정하고 오링등도 교체 합니다

오링측정

다이아후램 조립중

하부케이싱에 다이아후램 조립

상부케이싱조립

하부케이싱에 1차측 스트레이너 조립

동관연결과 니들밸브 조립

솔레노이드밸브와 동관연결

지져분해서 살짝 도색

시운전 정수위밸브 사용목적은 레벨센서의 신호를 받아 레벨콘트롤러에서 전원을 차단하면 시수배관에 밸브가 닫힐때 워터햄머 없이 닫히게 하기위함입니다

5~15초 밸브 구경에 따라 30초 여건에따라 1분정도에 닫히게 니들밸브를 조정합니다
