신한정수위밸브 SHWLC-BS1 40A 안닫힘으로 인한 교체 원인점검

경기도 화성시에 모 건물입니다

관리소장님께서 이곳저곳 물어보시고 답답한마음에 인터넷검색후

저희대승엔지니어링에 연락을 주셨습니다

이곳저곳에서 센서 문제다 이렇다는데 어떻게 해야하느냐 하시는데

참이런경우 난감합니다

한마디로 그럼 그렇게 말하신분과 이야기 하십시요 할수밖에

저희 대승엔지니어링 데이터상 정수위밸브이상이 90% 센서이상으로 물이 넘치는 경우는 거의 없습니다

우선 정수위밸브 점검법을 알려드렸습니다

​

정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하여도

1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

레벨센서 레벨콘트롤이상은

레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이

인식하여 0%~100%값을 표시하는데

표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%

반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간

10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다

저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위

반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다

순간 몇% 몇십% 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다

​

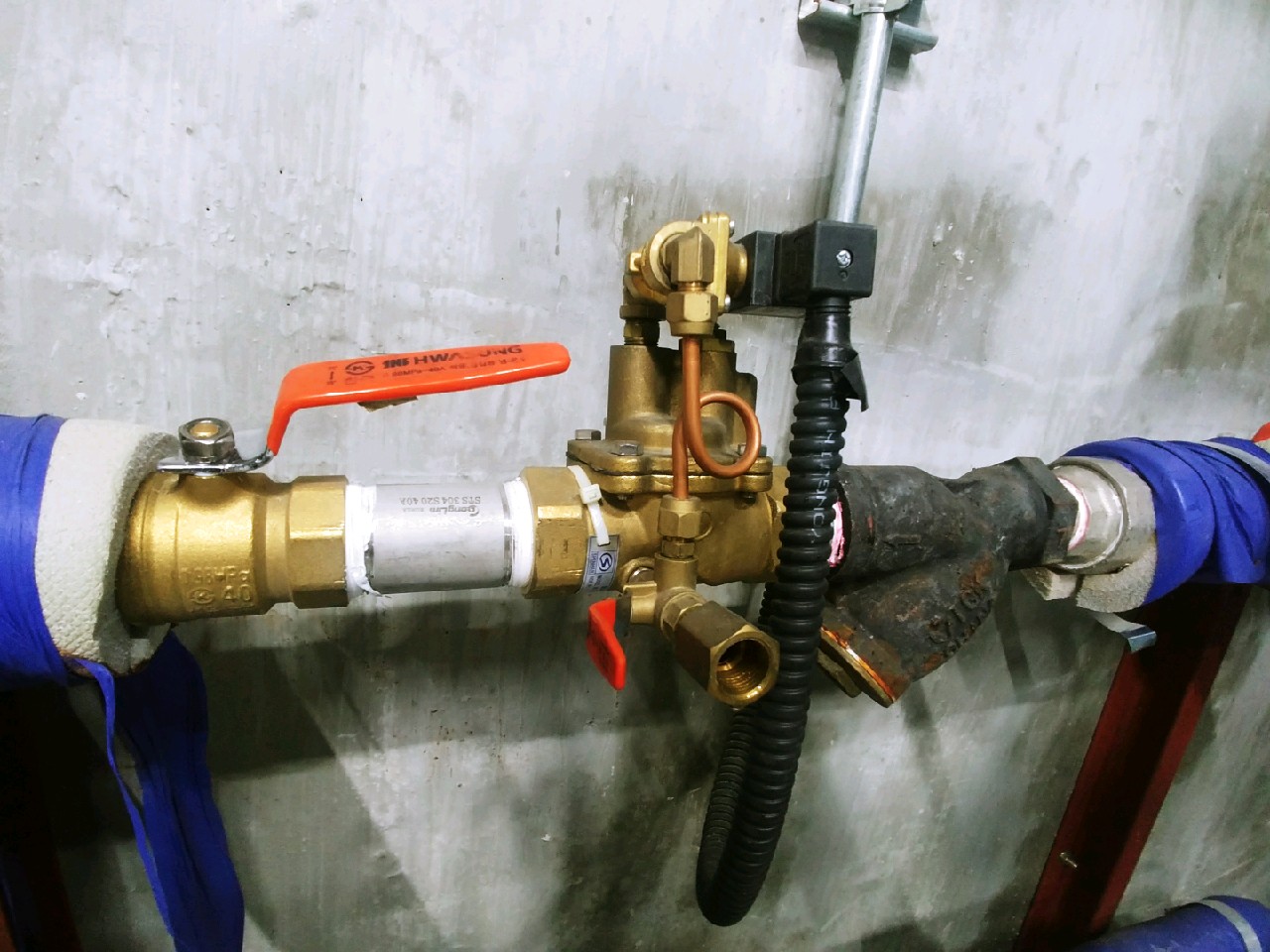

신한시스템 워터레벨콘트롤밸브 모델로 솔레노이드밸브가 옆으로 되어있는것 보니

생산된지7년정도 된 모델같습니다

하부 삼방밸브위치를 보니 전자변전용으로 사용하는것 같습니다

위 사진을 바탕으로 견적을 넣고

단서 조항을 견적서에 기재 합니다

정수위밸브 교체후 시운전까지 저희대승엔지니어링에서 하고

추후 이상시 본사 A/S팀에서 1년간 A/S를 받으실수있으며 단 사용자 과실등 정수위밸브 문제가 아닐경우 유상처리가 됩니다

또한 정수위밸브이외 센서 콘트롤문제시 별도 견적에 의함

이렇게 제가 자세히 기제하는이유는 가끔 막무가네 인경우가 있습니다

제나름대로 이업을 하면서 항상 최선을 다합니다

하지만 저희 잘못이 아닌데도 ............

하여간 그렇습니다

​

먼저 최대한 빠른조치를 원하셔서 바로 출동해드렸습니다

저수조 수위는 평상시 정지수위아래로 있을수록 좋습니다

SHWLC-BS1모델은 PT나사산타입이라

파이프렌치로 분해를 합니다



PT나사산같은경우 교체시 기존 거리를 정확히 맞춰야하기때문에 후렌지 타입에 비해 조금 난해합니다

길이를 측정후

정수위밸브가 안닫힌 원인을 찾기위해 분해해봤습니다

저도 이렇게 이물질이 많은경우는 처음입니다 케이싱과 다이아후램에 이물질이 가득합니다

웬만하면 분해를 안하는 스트레이너까지 분해를 했습니다

이유는 스트레이너 걸음망 패킹들이 정사이즈가 아니라 밸브회사 고유의 사이즈라 어떻게 일일이 맞출수가 없습니다

때문에 저희가 손댄부분은 또 책임을 져드려야하기때문에 수리 부분은 이러한 복잡한 애로점이 있습니다

​

조금만 알게이등이 껴있네요

조금한 알갱이 때문에 밸브를 열어 충분히 물을 빼내고 교체작업을 진행합니다

2.5년02월13일 제조품입니다

저희대승엔지니어링은 항상 최신제조품으로 교체작업을 진행해드립니다



교체후 시운전 을 합니다

관리소장님께서 시설부분에 잘모르시고 연세가있어 저수조도 체크합니다

그동안 저희 마님은 보온중입니다

저수조 상부에 닥트가 지나가고 낮은포복으로 넘어 레벨센서도확인했드렸습니다

저수조 센서가 각각틀리네요

저수조 내부도 확인했습니다

볼탑이 있어 2차 안전장치는 있는데 볼탑구가 반대로 설치되어 있네요

이런부분을 사진찍어 추후 물탱크 청소시 구를 위로 교체하시면좋을것 같다고 말씀드렸는데

자꾸 그부분에대해서 묻습니다

좋은 의도에서 설명을 드리면 그걸 계속 되묻습니다

모르면 장땡이아니라 모르시면 전문가에 말에 따라야 합니다

수만은 관리사무소 분들과 인연을 갖고 있지만 결국 그사람만의 스타일입니다

저렇게 닥트때문에 갈수없는 부분도 낮은포폭으로 가다 옷이 걸려 찢어져도 가서 확인해드렸습니다

오버플로우관

레벨콘트롤러 동작법도 알려드리고



문제는 이틀후 배관에서 물이 비친다고 합니다

화성시청근쳐지만 시간을 내서 바로 수정작업을 진행해드렸습니다

이틀후 또 이번에 물이 안멈춘다고 하네요

본사 A/S팀게 부탁하여 월래는 몇일걸리는거 저수조 물이 넘처 수도비가 얼마가 더나오네 하면서

도대체 어떻게 하라는건지 너무 답답하네요

다행히 A/S팀이 바로 당일 방문 해서 정수위밸브를 분해해보니 알갱이 유입으로 밸브가 안닫힌걸 확인 혹시모를 다음에도 밸브가 안닫힐경우 솔레노이드밸브 청소법도 알려드렸더니 알겠다고 했다고합니다

문제는 교체후 4일동안 문제가 없다고 모레같은 이물질로 밸브가 안닫혔다면 더이상 도와드리고 싶어도 어떠헤 해드릴수있는 방법이 없습니다

4일이면 시수 원수 부근어딘가에서 이물질이 유입된다는건데

일주일정도후 또 안닫혔다고 하길래 영상통화등으로 솔레노이드청소를 하시라고 도와드리겠다고 했더니

방문해서 해달라고 합니다

어떻게 이물질에 대해서 더이상 책임을드릴수없고 계속 이물질이 들어오는 부분에 대해서 수도사업소와 이야기하시라고 했더니 ................

기분 나뻐하시네요

제가 이렇게 어쩌면 필요없고 저한테 독이되는 글을 쓰는 이유는

혹시 이글을 보시는 관리자분들 판단은 어떠할까해서 입니다

저도 수많은 아마 제 밸브교체에 대한 제 게시글이 살펴보니 1000개 올라와있네요

그럼 저도 하루 이틀 일이년한것도 아니고

밸브도 기계인지라 잘못될수도 있고 밸브가 문제인경우 한번 두번 수십번이라도 A/S접수를 하면 밸브 회사에서 무상A/S가 가능합니다

또 만약 저희대승엔지니어링에서 밸브를 수리했을경우에 한하여 6개월간 수리부분에 대해서 이상이 있어 오동작했으면 책임을 져드립니다

하지만 위같은경우는 명백히 시수 들어오는 물에 대한 수질 문제인데 어떻게 해야하는지

정말 하소연하고 싶습니다

결국 A/S재신청하시라고 했더니 그럼 유상아니고 하네요 .............

본인도 뻔히 밸브 문제가 아닌걸 알고 시수 수질과 이물질에 대해 저희가 어떻게 조치해드릴수있는 방법은 없습니다

당연히 이런부분은 수도사업소와 상의 해야하고

이제것 모레등 이물질 이상으로 밸브소손등은 관리사무소에서 알아서 수도사업소와 이야기 하더군요

이런부분을 설명해드려도 ............

항상 최선을 다하고 제 업이라 생각하면서 일을 하는데

찝찝합니다

혹시 제글을 읽고 있는 시설관리분들도 저희 입장을 이해해달라고 몇글자 하소연해봅니다
