저희 대승엔지니어링과 공장이전후에도 꾸준히 20년 넘게 인연을 맺고있는
사출 공장입니다
인천광역시 부평에 있으며
사출기만해도 대형중형소형등 백대가 넘습니다
물론 관리도 잘되있고 대부분 자동으로 되고있습니다
저희대승엔지니어링에서는 유압모터 베어링교체 링브로워 수리 펌프수리등입니다
먼저 팀장님께서 동영상과 사진을 보내주셨습니다

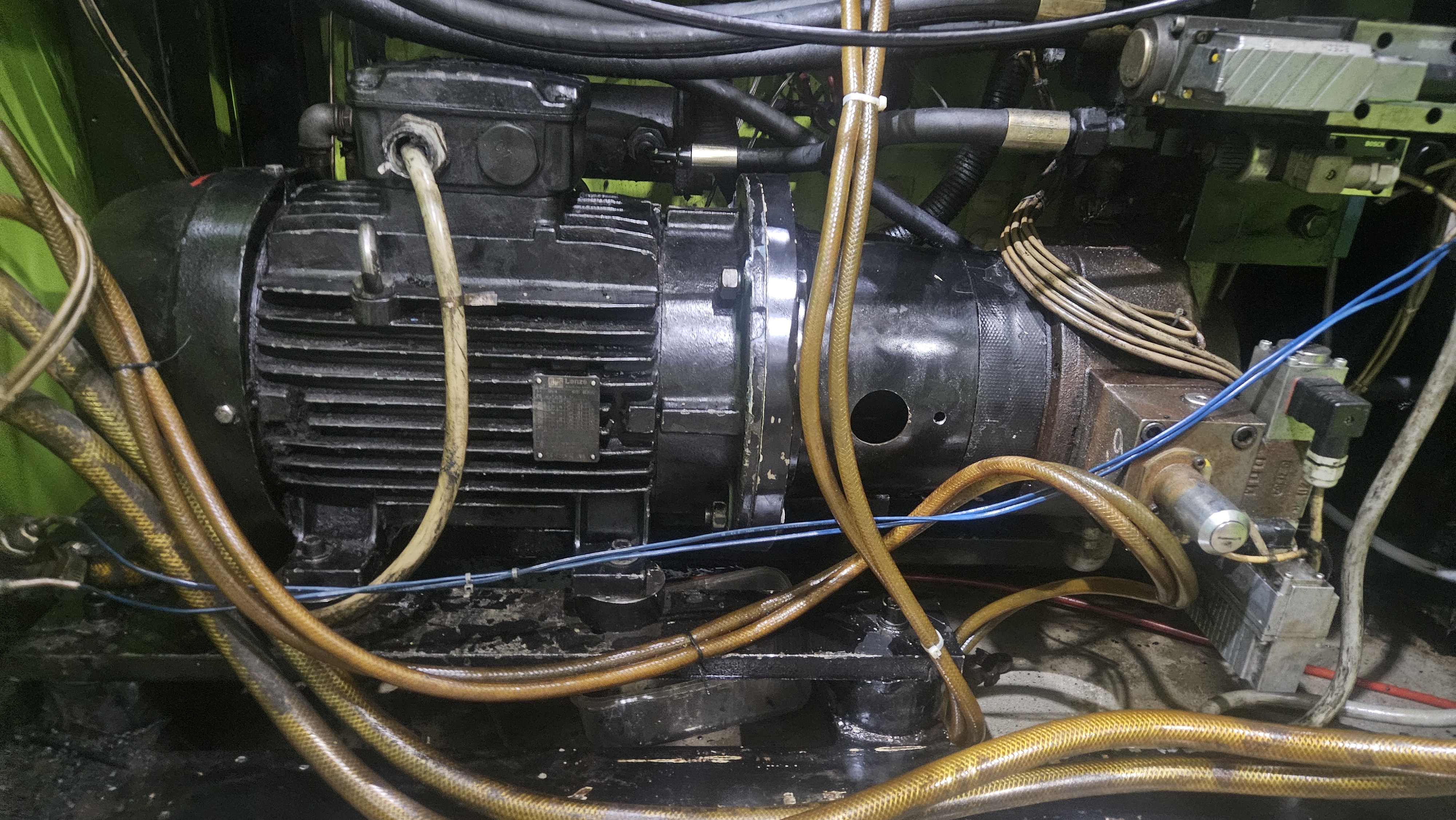

20마력4극 모터로 60HZ경우 440볼트로 나온것 보니 유럽쪽이라 50HZ가 기본인것 같습니다
50HZ모터경우 60HZ 380V에서 사용은 할수있는데 부하가 높으면 모터가 소손될수있습니다
그부분이야 모터가 소손되면 그때는 우리나라 HZ에 맞게 60HZ로 개조하면됩니다
아직까지 모터 과부하소손은 없는걸로 보아 모터의 마력수 용량은 사출기에 비해 충분한듯합니다
베어링번호는 6309C3 6209Z C3로 나오네요
위 베어링으로 보아 구리스 주입형이지만 공간제약과 관리측면에서 둘다 LLC3급으로 준비했습니다
유압모터 베어링교체시 배관제약이있어 팀장님이 배관지지대 하나정도는 필요없으니 제거해달라고 하네요
이제 유압모터 베어링교체를위해 준비합니다

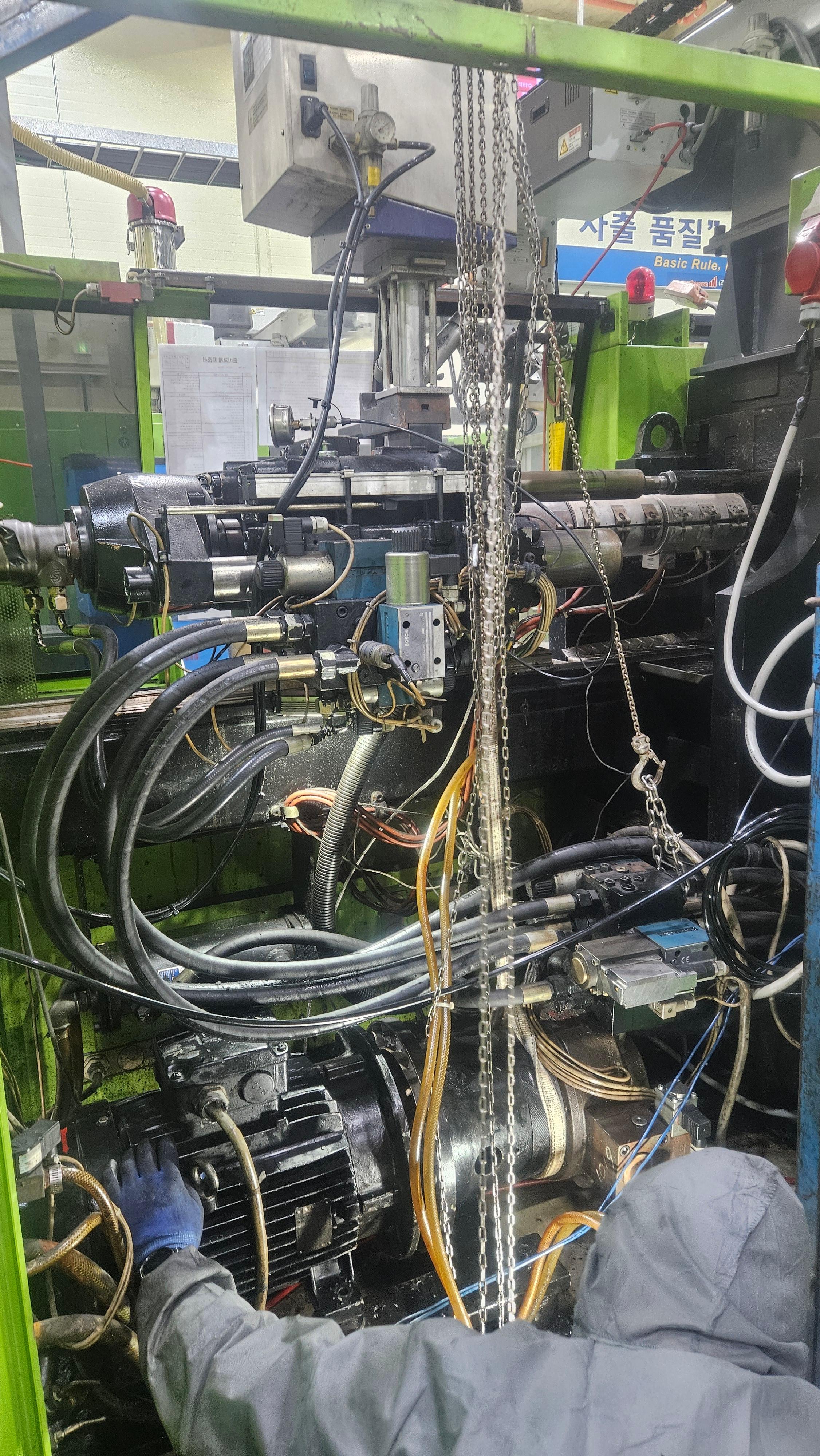

휴대용크레인 설치
모터를 유압펌프에서 분리

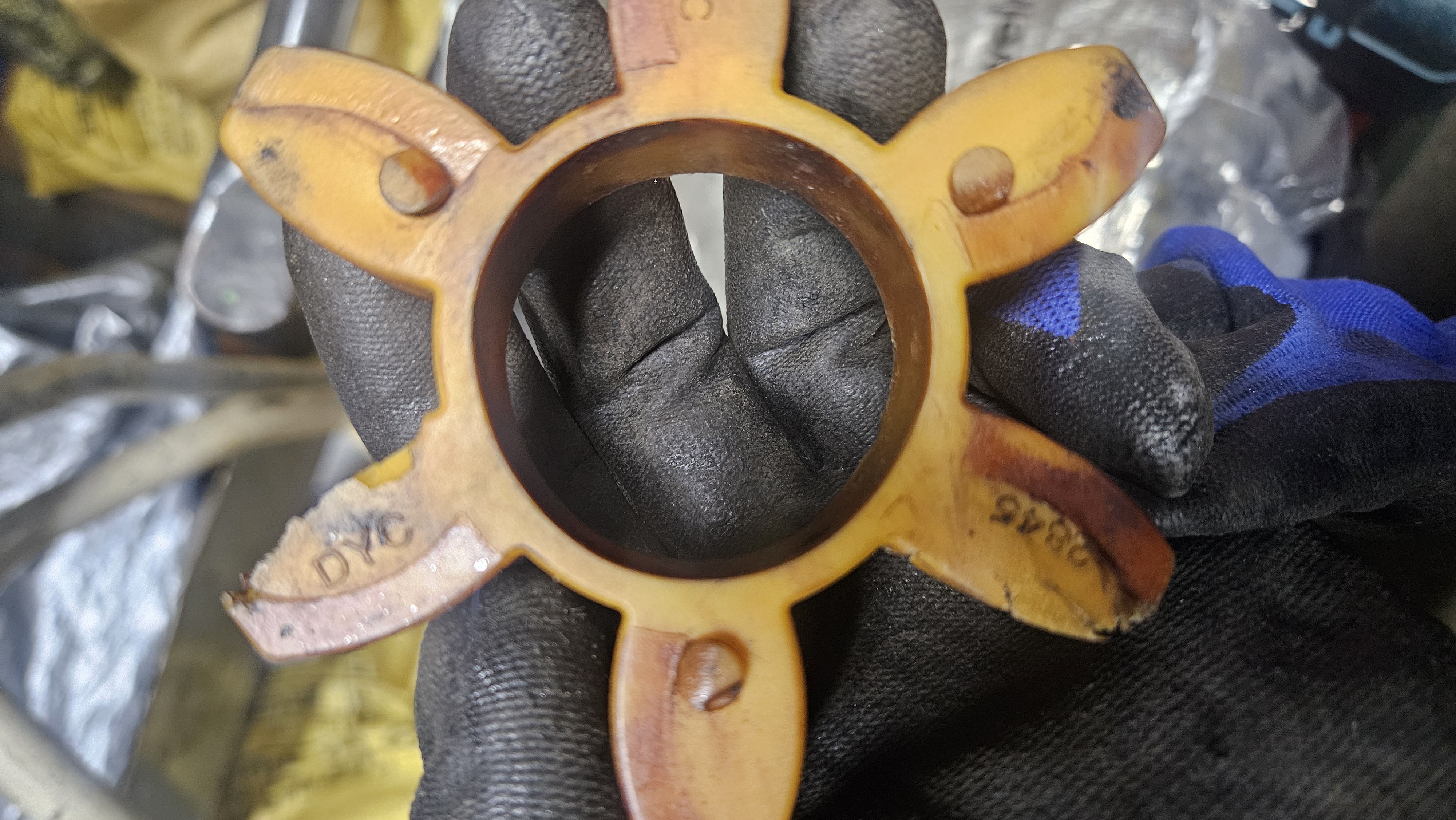

커플링스파이더가 손상되어있습니다
커플링 분리중

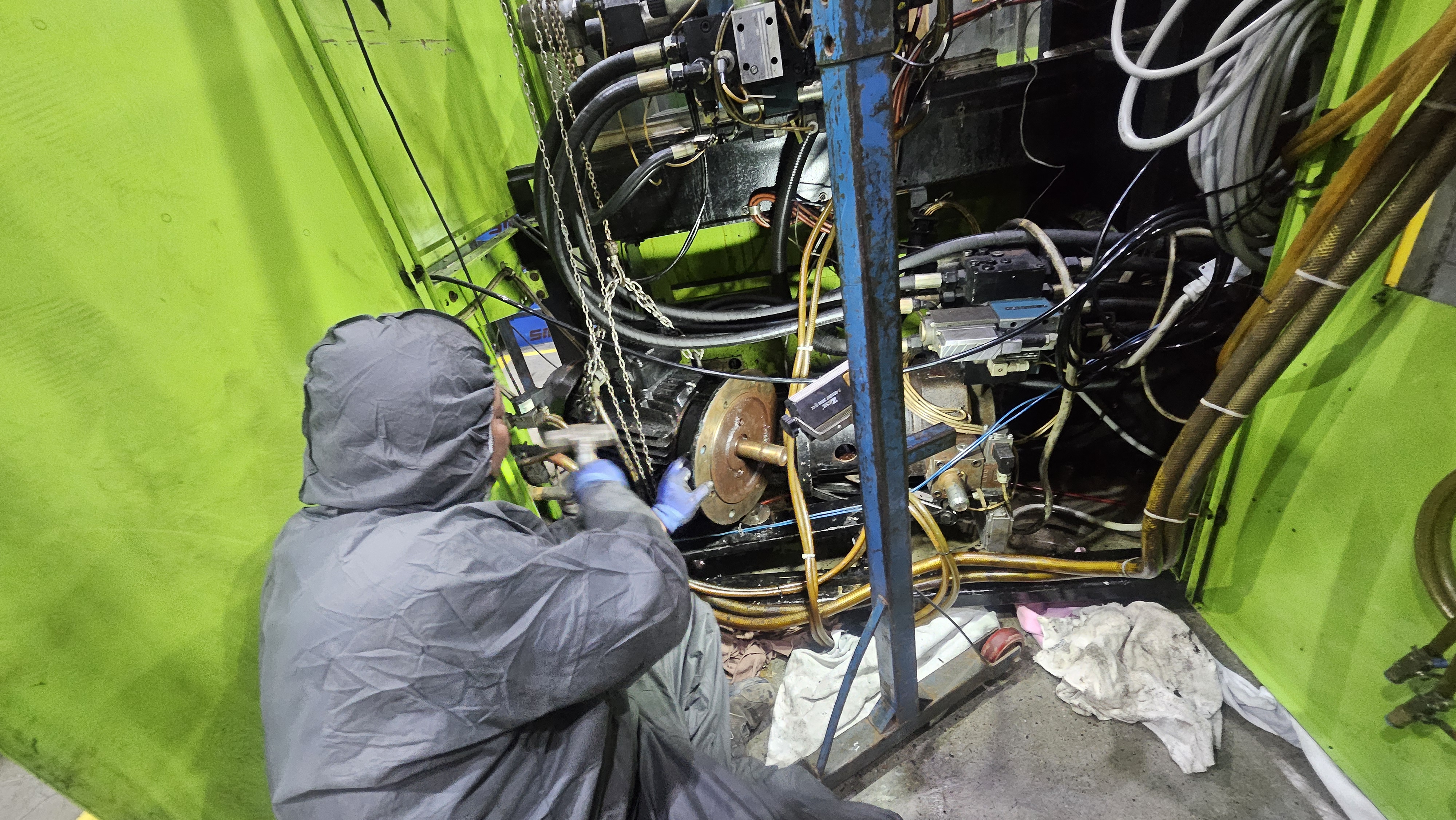

모터 베어링하우징분리
모터 부하측베어링분리중
모터베어링이 명판하고틀리게 ZZ 타입이네요
SKF 베어링샵입전용툴을 이용하여 베어링을 교체하고있습니다
6309 LLC3급 NTN으로 교체했습니다

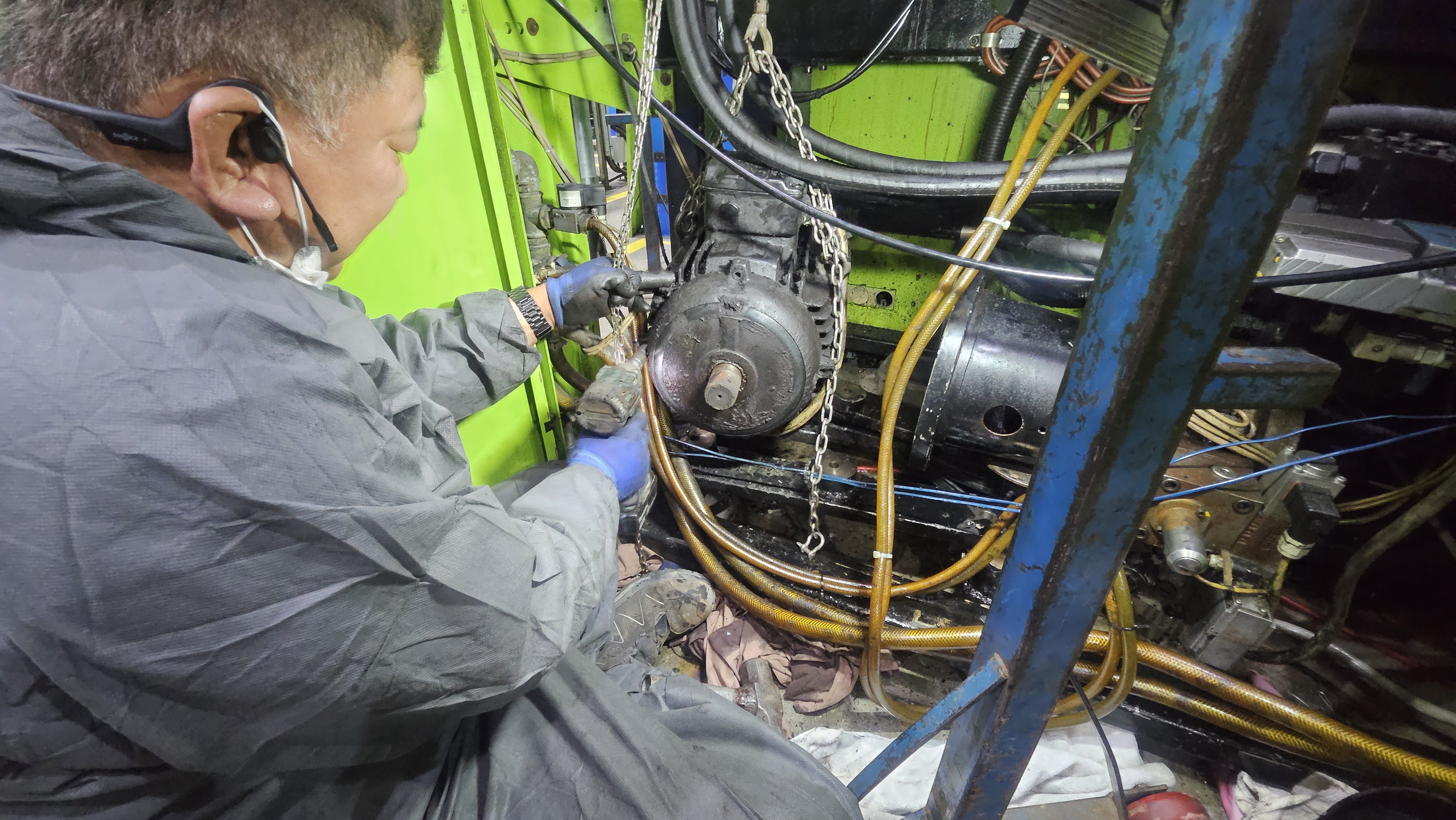

모터를 뒤로 돌려 뒷베어링 하우징 분리중
유압모터 반부하측 베어링분리중

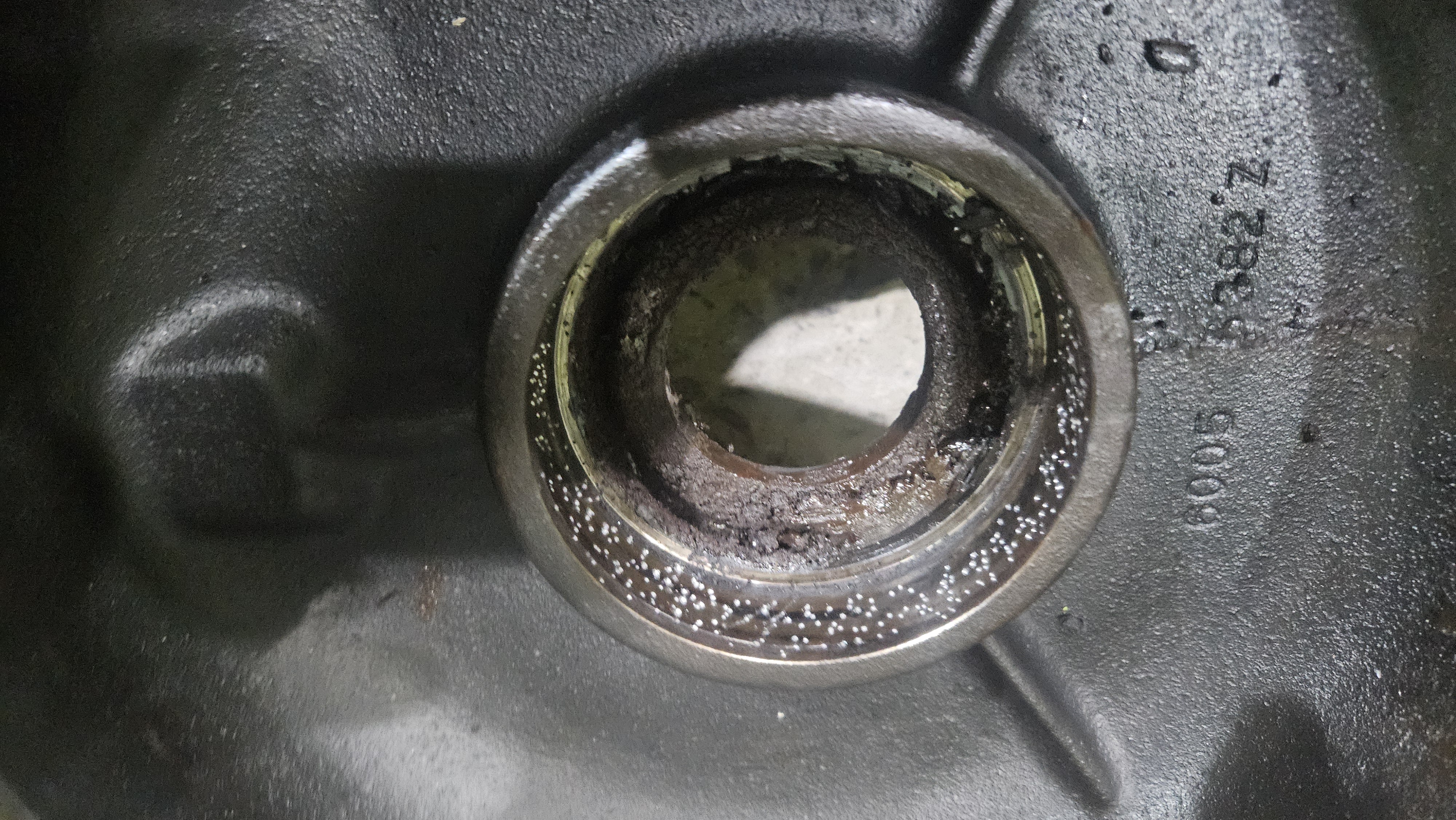

반부하측 베어링 외측을 보니 약간 베어링하우징이 문제가 있을수도 있을것 같네요
먼저 SKF 베어링삽입 전용툴을 이용해서 베어링을 교체
옛날방법이지만 가공보단 한번사용하는것도 일명 점점이
모터 조립후 카플링 조립
휴대용 크레인과 주크레인 을 이용하여 유압펌프와 조립합니다
잘 조립되었는지 시운전 다행히 모터측 베어링 문제였습니다 조용합니다

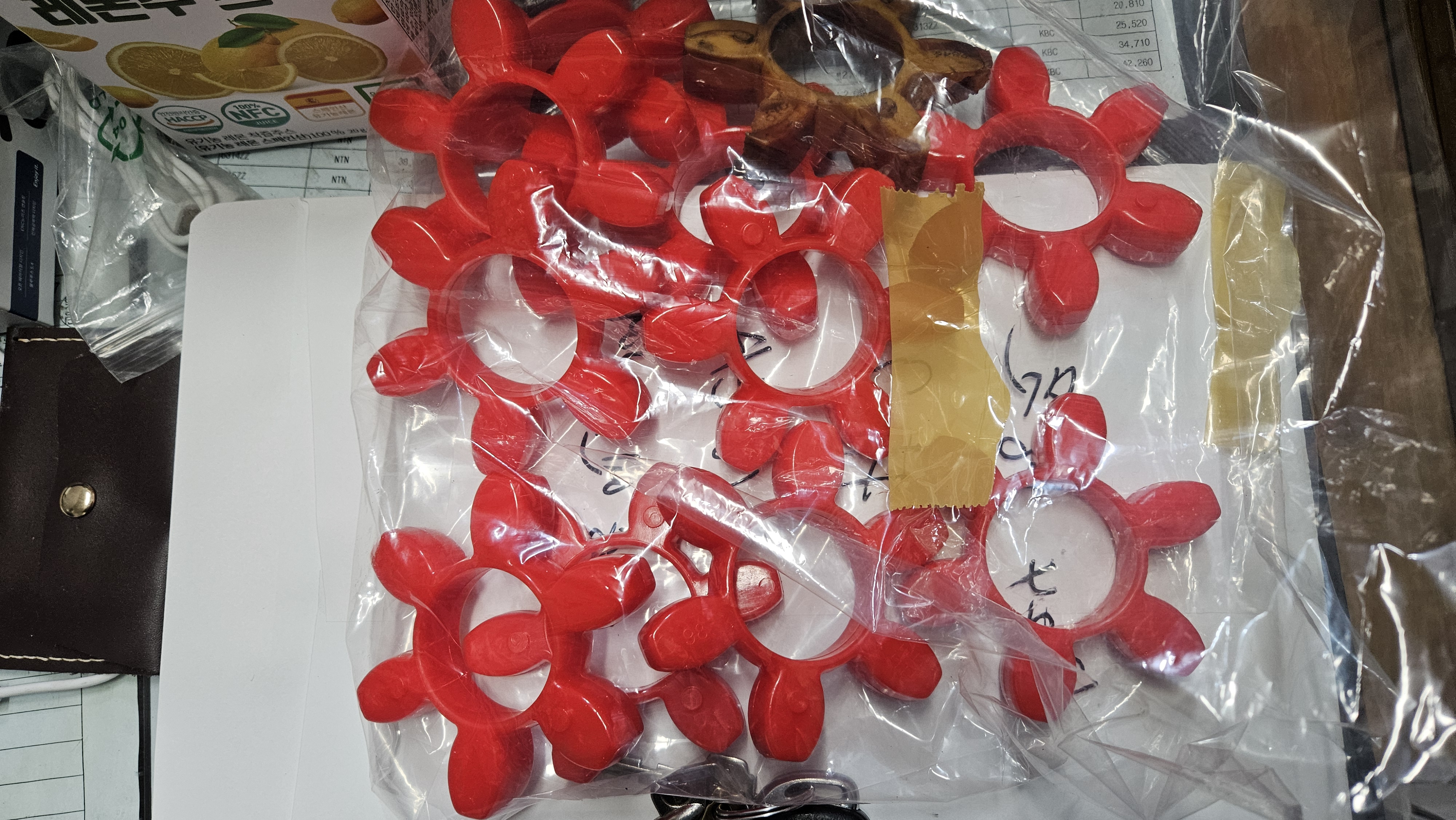

추가로 커플링 스파이더 10개 납품
모터 펌프 송풍기 기계설비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
