경북 영주시에서 태양광 관리 업체에서
전기 판넬에 들어가는 냉각팬 모터 재권선이 가능하냐는 문의입니다

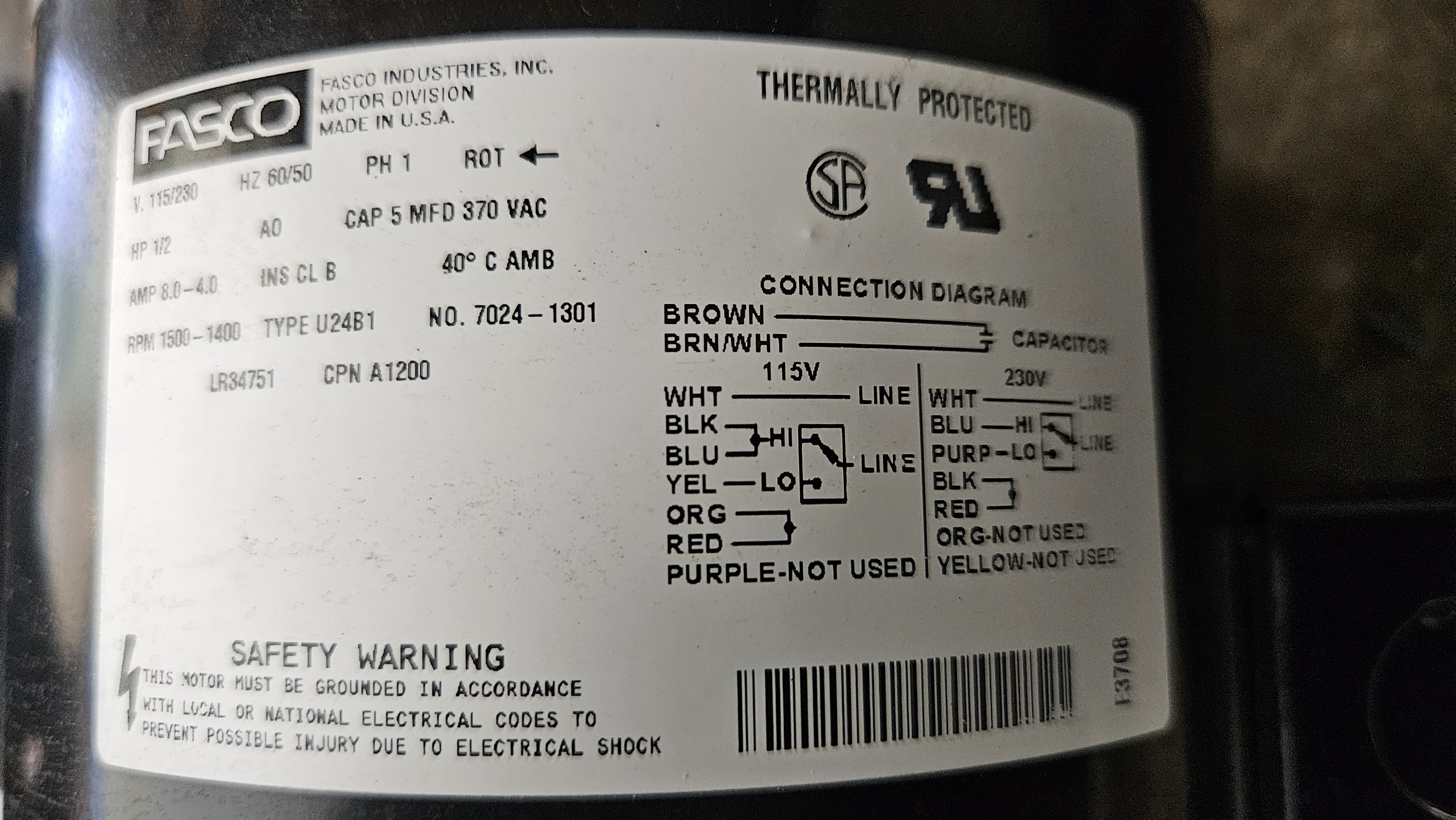

보내온 모터 명판을 보니 단상 1/2마력으로 4극 권선이며
115V/230V 겸용이네요 이경우 대부분 일제 또는 미국산입니다
또한 결선방법에 따라 2가지 속도가 나오네요
이경우 한가지 속도만 선택하라고 말씀드리고 수리에 들어갑니다
물론 두가지 속도를 재권선해드릴수도 있지만
두가지 속도를 모두 할경우 재권선비용은 거의 따브롤 상승하며 보장을 못합니다

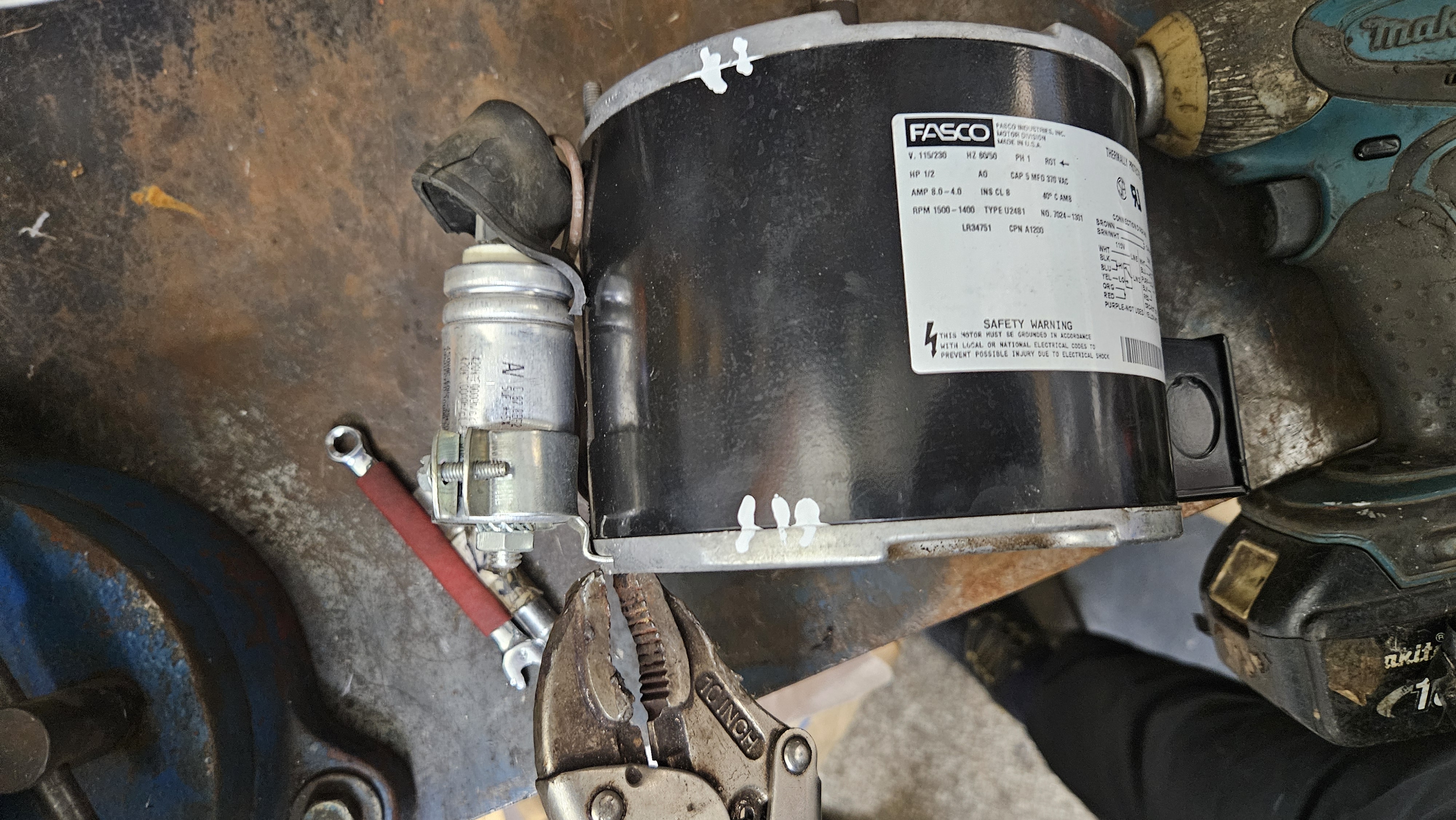

택배로 보내온 모터를 분해 하기위해 마킹을 합니다
먼저 단상모터라 콘덴서 용량을 체크합니다
4.2uF 약간 못미치게 나오네요 보통 + - 10오차를 봅니다
명판보다 대부분 높게 나옵니다
의뢰업체가 신품과 바꿔 가동했을경우 작동이 되었으니 수리할곳이 마땅치않아 권선만이라도 부탁하네요
콘덴서 명판을 보니 450VAC
5uF 입니다
모터 분해후 살펴보니 메인권선부분이 소손되었네요
베어링타입이 아닌 붓싱타입입니다
무엇보다도 중요한게 권선결선을 체크해야합니다

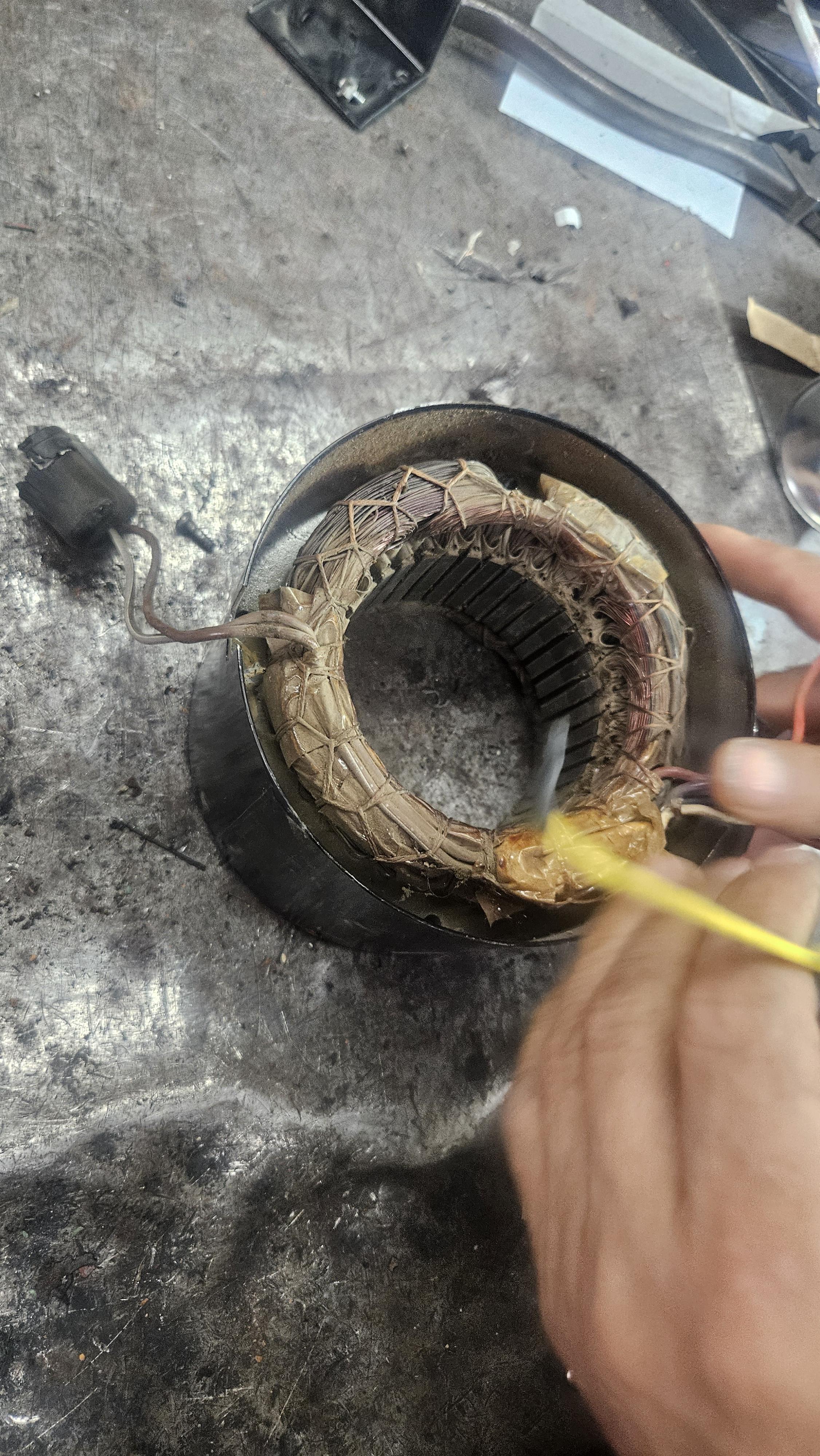

권선에 묶음실을 조심히 짜르면서 살펴봅니다
단상자체가 복잡하지만 (스타트 코일과 운전코일이 존재)
거기다 극수(회전수) 두가지라
권선부분과 결선부분을 모두 펼친후 결선상태 코일굵기를 다시한번 체크해야합니다

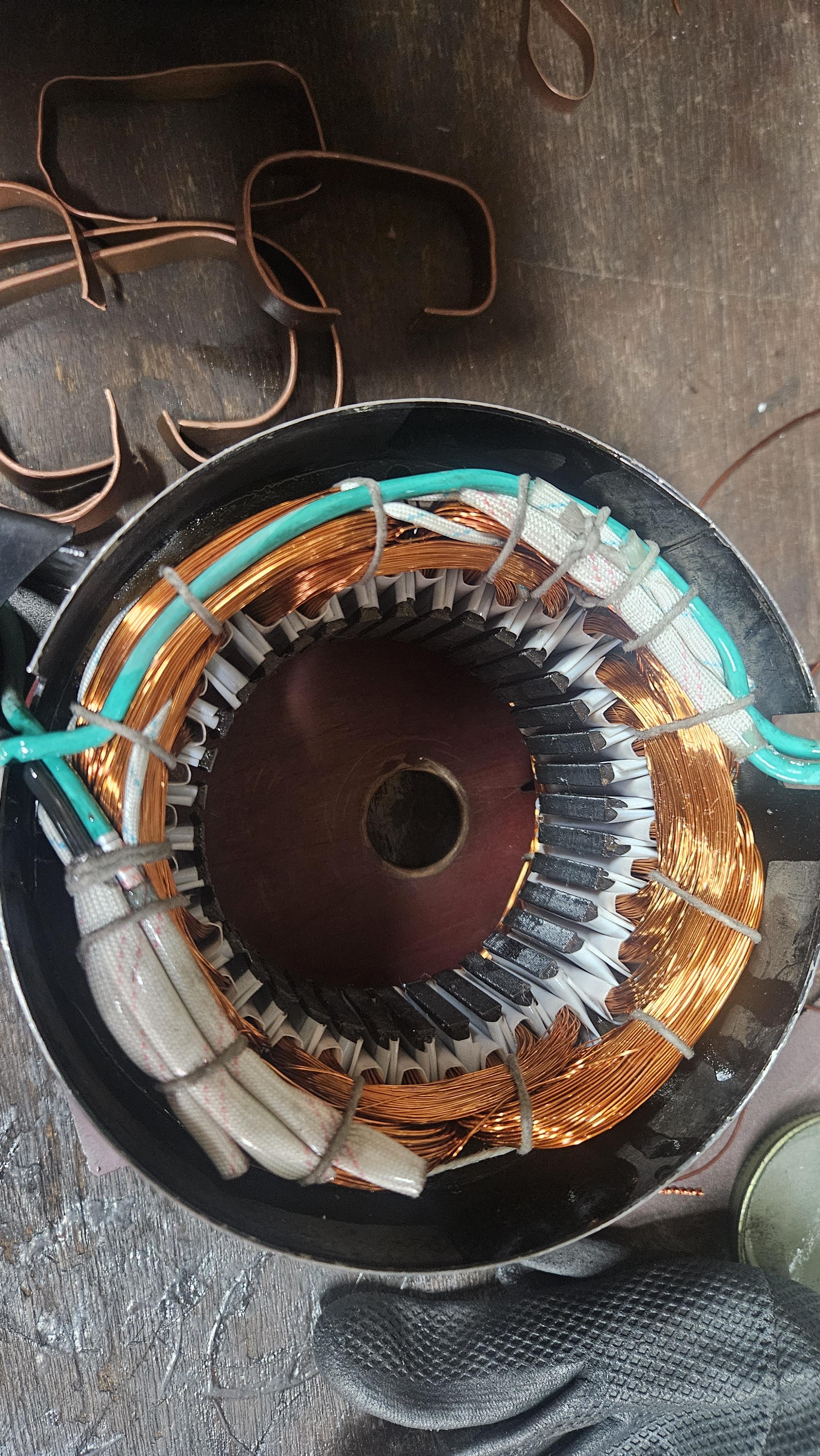

최고 속도로만 재권선을 했습니다
시운전 암페어는 양호하게 나옵니다
메인코일선(전원)은 검정색 콘덴서 선은 톡색으로 리드선을 뽑았습니다
이유는 회전방향이 반대일경우 검정색 전원선을 그대로 녹색선을 서로 교체 해주면 회전은 반대로 돌아갑니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
