SHWLC-01 구경150A 신한정수위밸브 안닫힘으로 인한 고수위알람 신형 으로 교체





서울특별시 동작구에 있는 모 아파트입니다

관리소장님께서 몇장의 사진과 함께 문의 내용입니다

보내온사진을 보니 신한콘트롤밸브 신한정수위밸브 이네요

워터링밸브 워터레벨콘트롤밸브라고도 합니다

저수조에 고수위경보(하이알람)등이 발생했을때 가장먼저 점검해야할부분은

정수위조절밸브입니다

이때 외관상 솔레노이드밸브 변형이 없을때 손으로 조심스럽게 만져봅니다

만약 차가운데도 시수가 계속 들어간다면 정수위밸브안닫힘을 의심해봐야합니다



먼저 간단한 정수위밸브 점검법입니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다 늦어도30초

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



이렇게 충분히 관리소장님께 설명드리고 정수위밸브 이상으로 판단

오래 사용해서 수리와 교체견적을 드렸습니다

10년 이상 사용한 정수위밸브는 교체를 권장합니다



관리자들이 많이 그동안 만진것 같습니다

니들밸브 아래 너트를 푼후 니들밸브를 돌려야하는데 .......

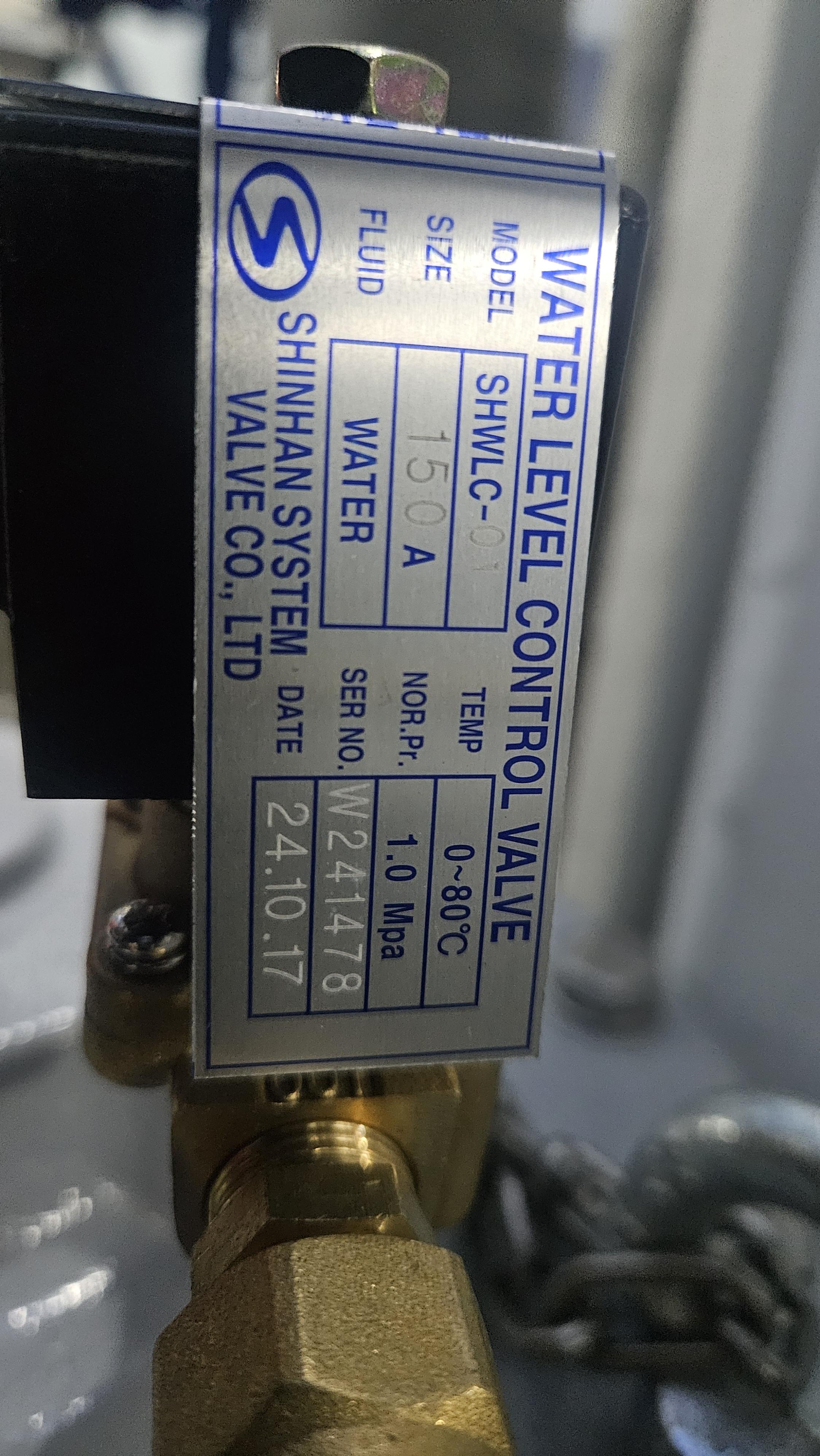

SHWLC-01 신한콘트롤밸브 워터레벨콘트롤밸브 명판입니다

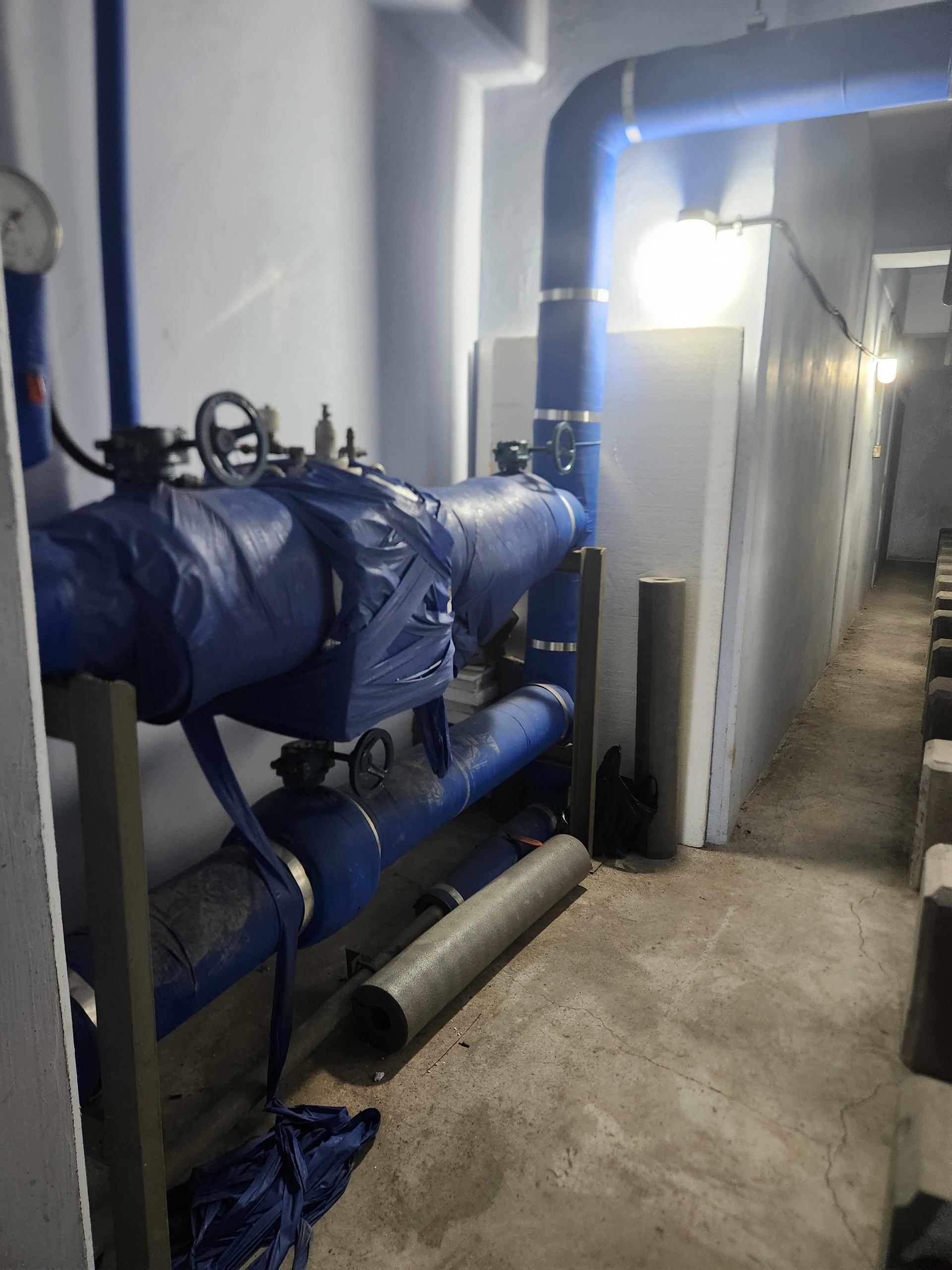

정수위밸브가 있는곳 동선입니다

저수조 옆으로 많이 지나가야하는데 배관이 중간에 있네요



정수위밸브 위치 저수조 중간쯤에 있네요

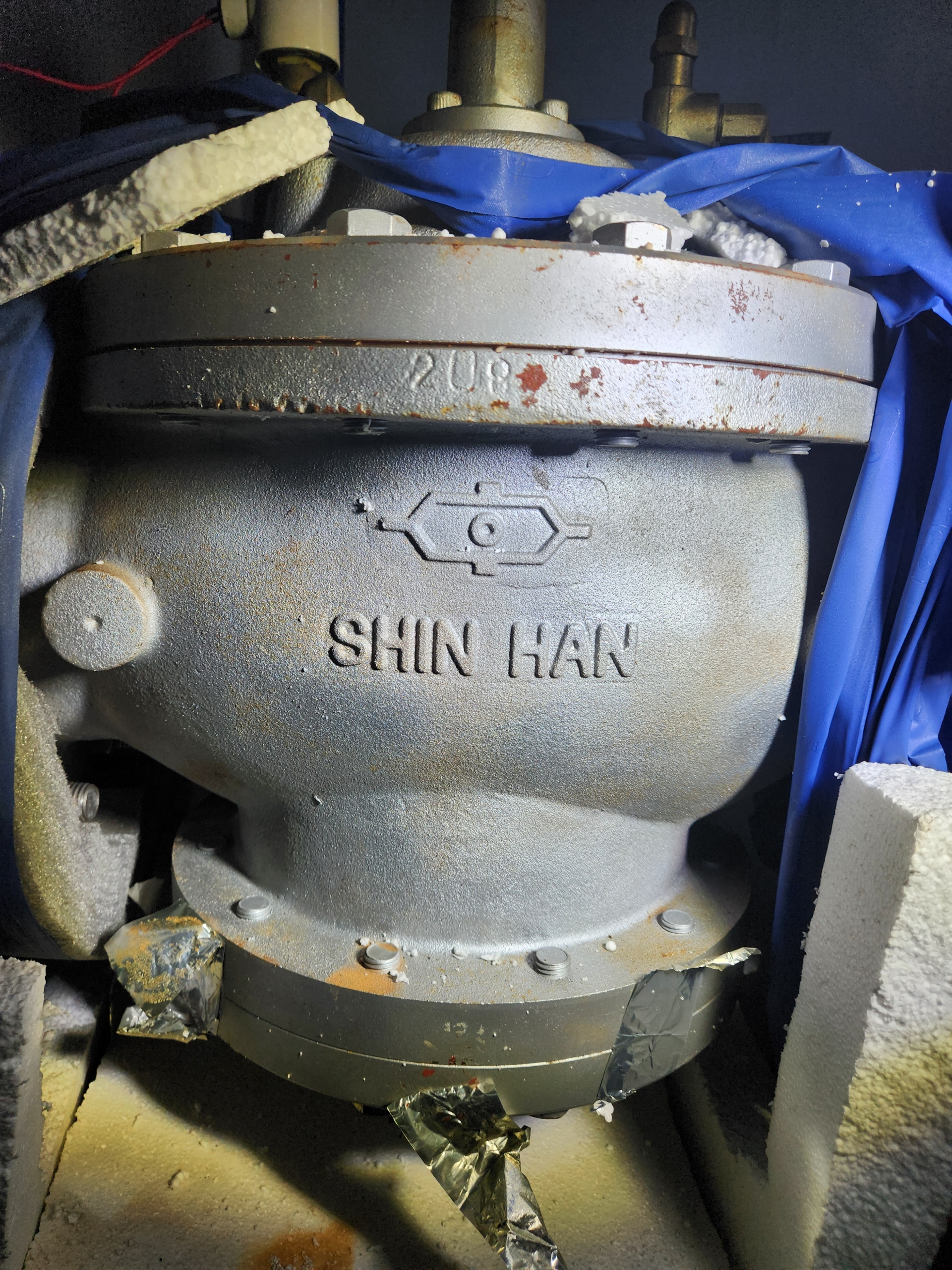

보온제를 벗끼고 예상대로 신한콘트롤밸브입니다

구경은 반대푠에 각인되어있습니다

구경 150A

위 사진을 토대로 견적서를 수리와 교체 를 넣고

교체작업을 하기로했습니다

밸브준비후 현장도착

먼저 레벨콘트롤러 저수조지시계에 수위를 체크하여 작업시 물부족이 없도록 다시한번 체크합니다

준비해온 신한정수위밸브

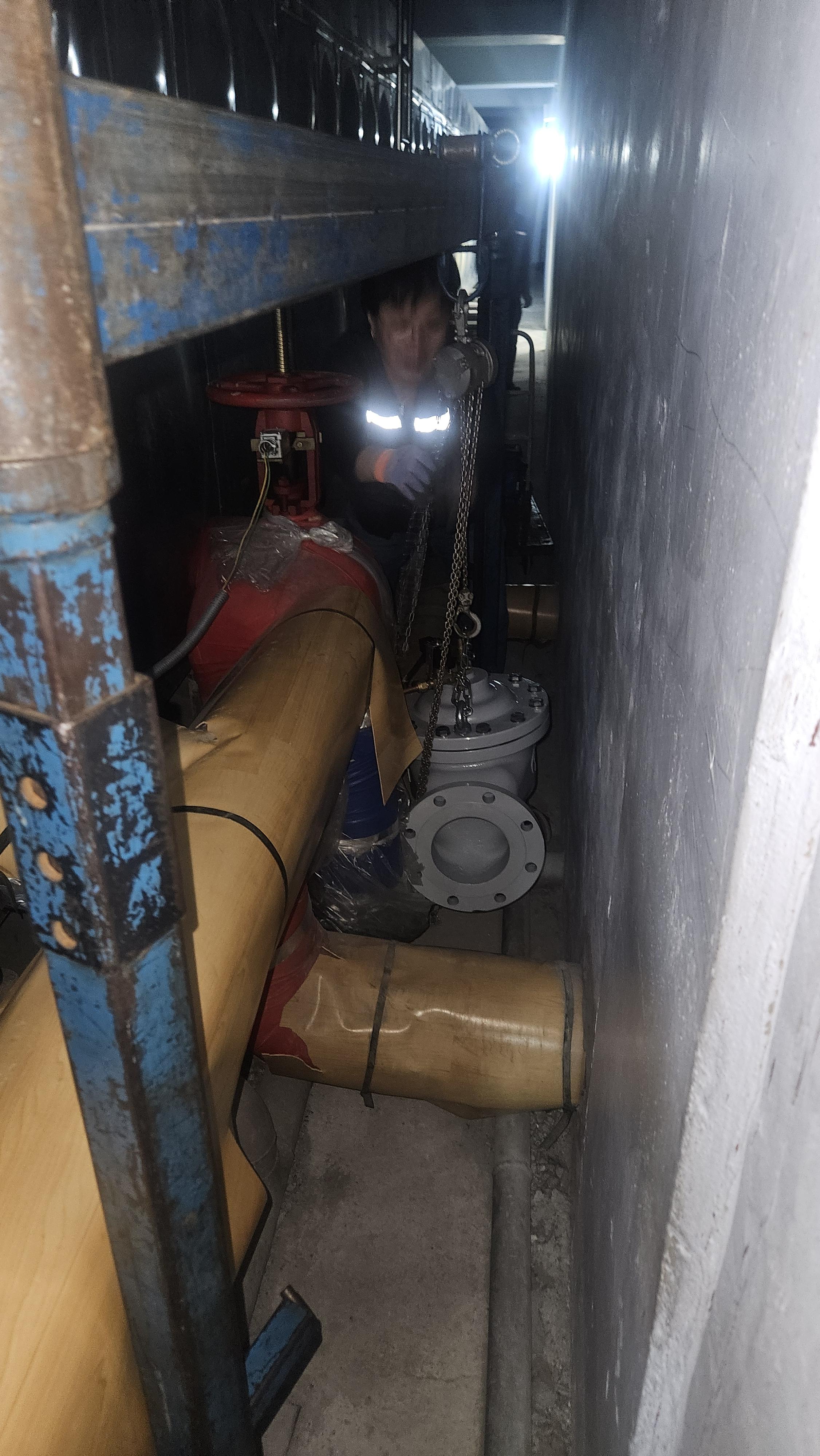

저수조 중간에 배관이 있어 휴대용크레인을 사용하여 넘기고 있습니다

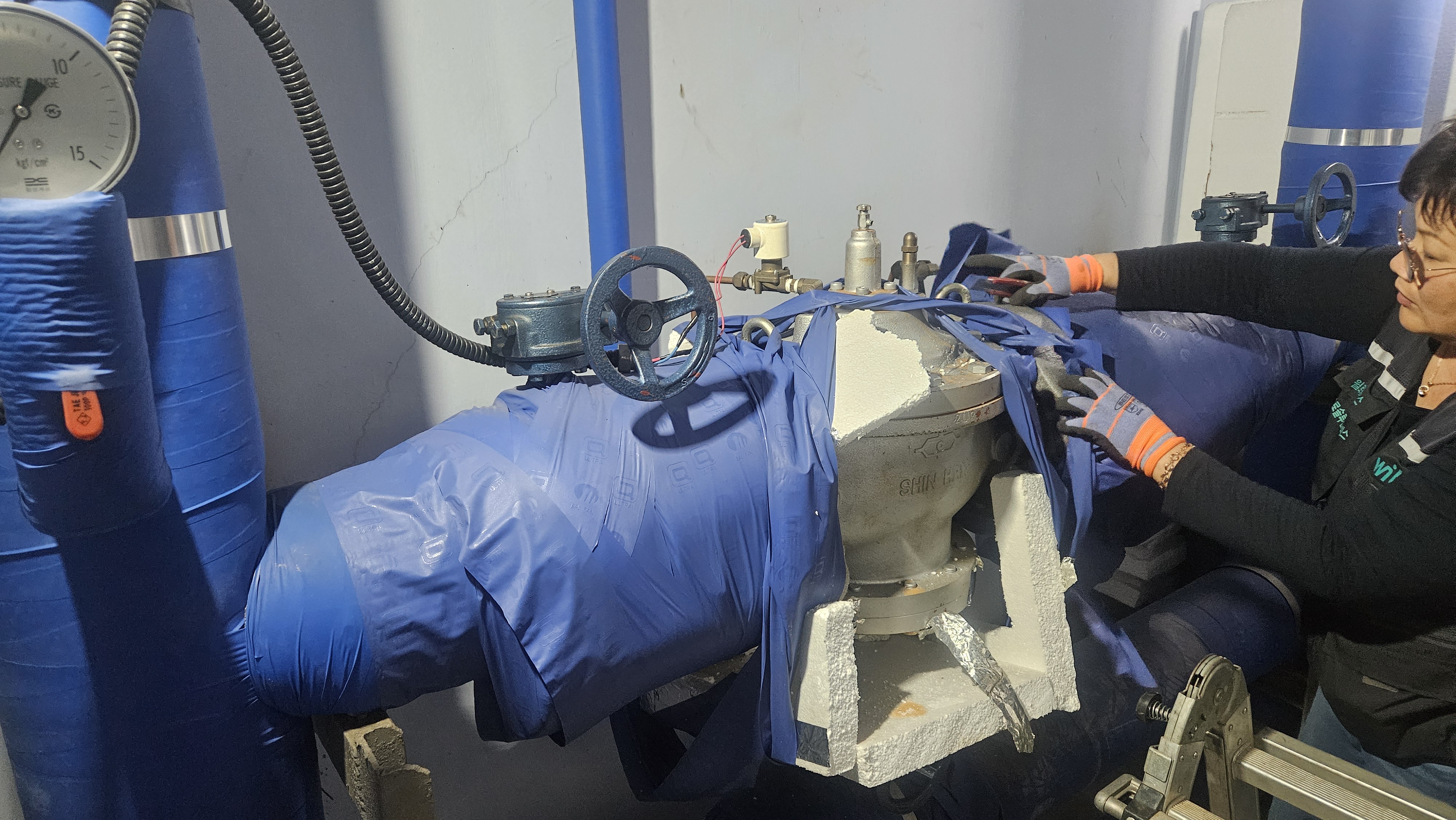

교체작업을 위해 저희 마님께서 보온재를 벗끼고있습니다

솔레노이드전원선 차단

준비해온 신형 정수위밸브 SHWLC-01 150A

저희대승엔지니어링은 항상 최신제조품으로 교체작업을 진행해드리고있습니다

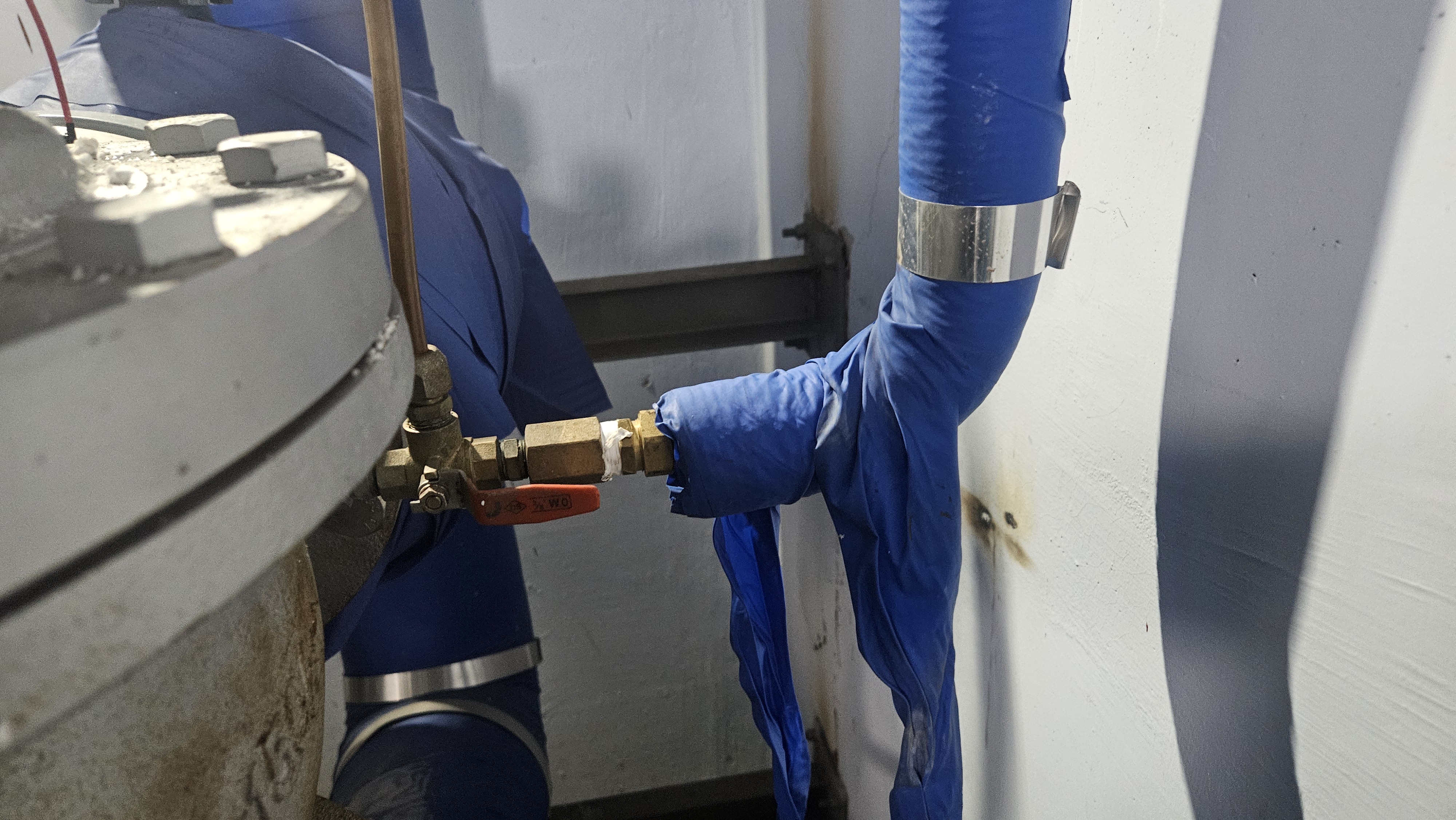

기존정수위밸브 삼방밸브를 보니 전자전용타입으로 사용했네요

이렇게 배관이 연결되어있고 저수조 상부에서 15A 볼탑이 설치되어있다면

삼방밸브를 아래내려 전자볼탑타입으로 사용해야합니다

이경우 전자볼탑타입의 장점은 혹시 전자변에 이물질로 인하여 정수위밸브가 제대로 닫히지 않을경우

저수조 상부에 설치된 볼탑 A탱크B탱크 모두 정상적으로 수위에 따라 닫히게 되면 정수위밸브가 닫혀 저수조 물넘침을 방지해줍니다

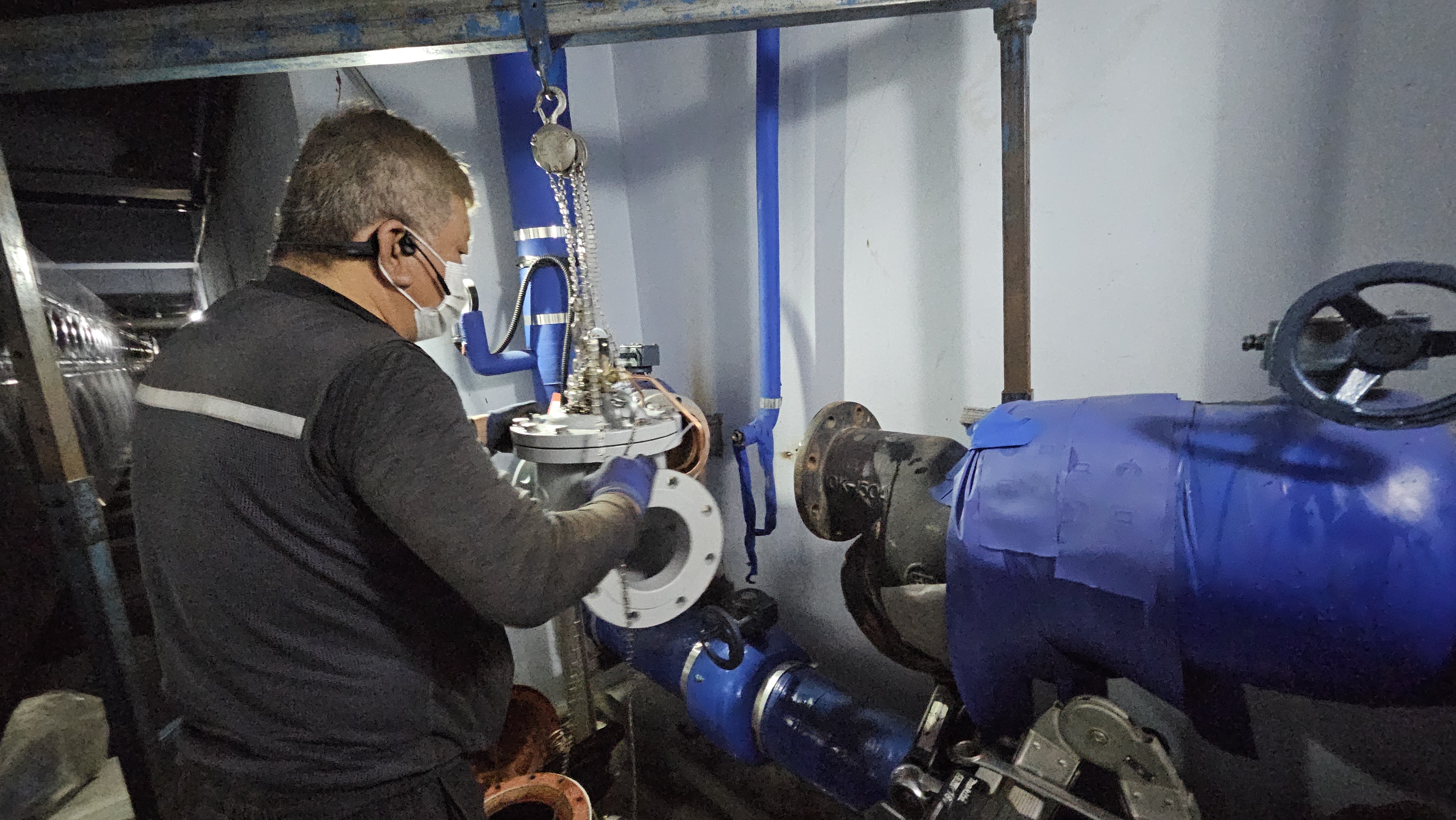

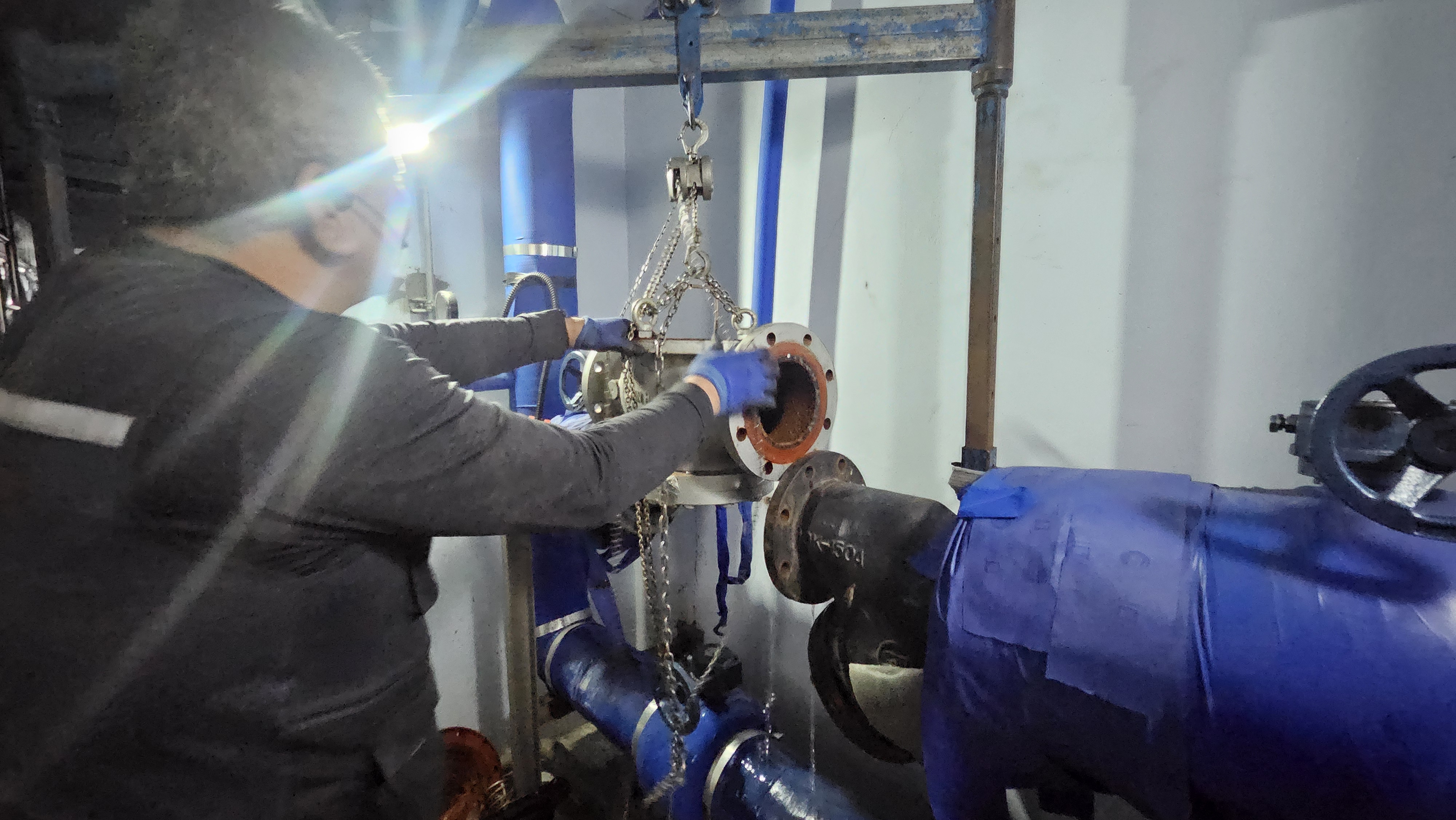

밸브 무게 때문에 휴대용크레인을 설치후 밸브를 배관에서 분리하고있습니다

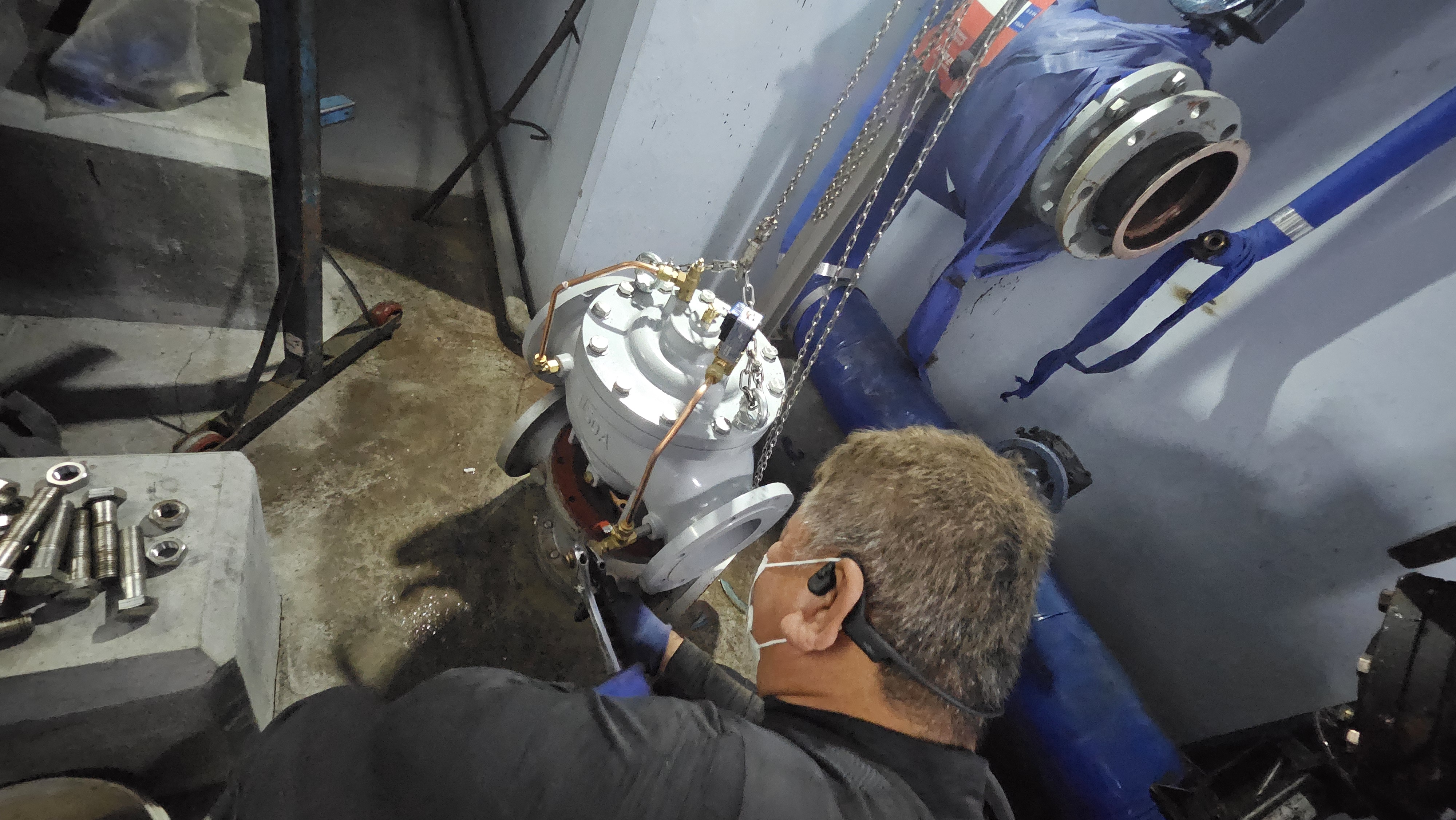

무게를 줄이기위해 상부케이싱분리중

또한 관리자 분들도 이렇게 해드리면 정수위밸브 원리에대해서 좀더 알수있습니다



정수위밸브는 다이아후램이 상하부로 움직이는 작동으로 열리고 닫힘음 하는데

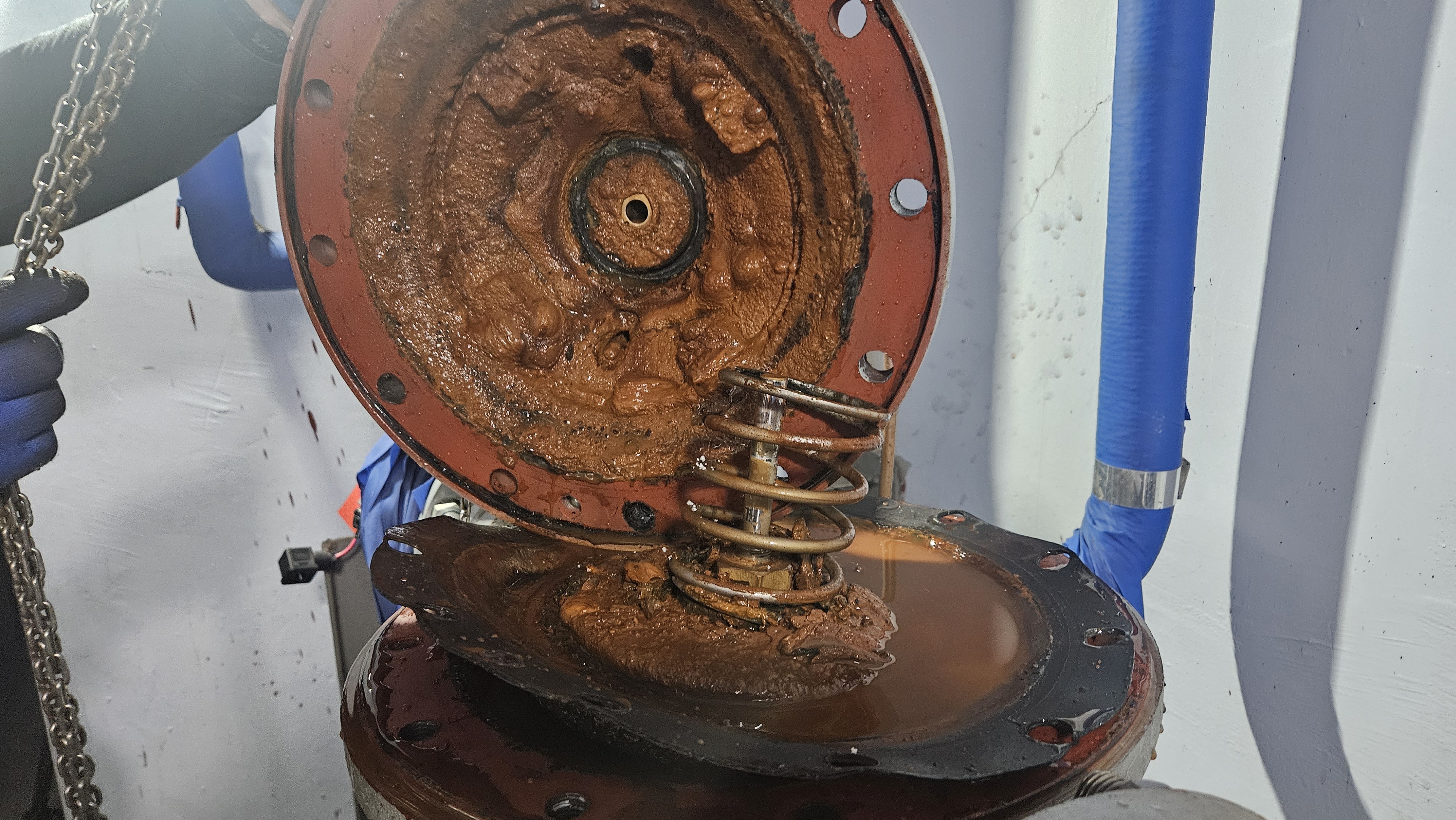

이렇게 내부 스케이이 잔뜩 끼면 위에서 눌러주지 못해 닫히지 못하게 됩니다



상부케이싱 분리

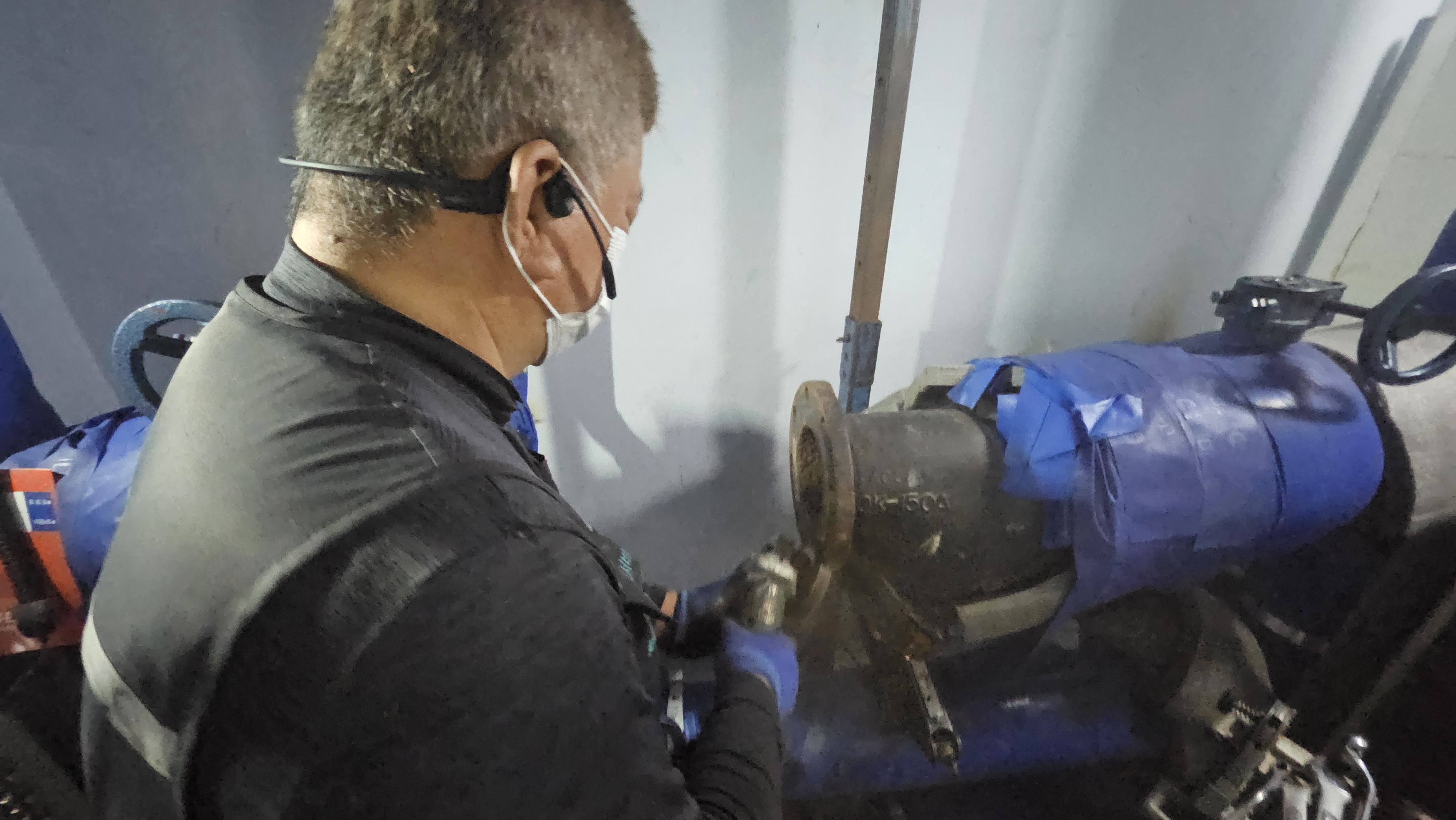

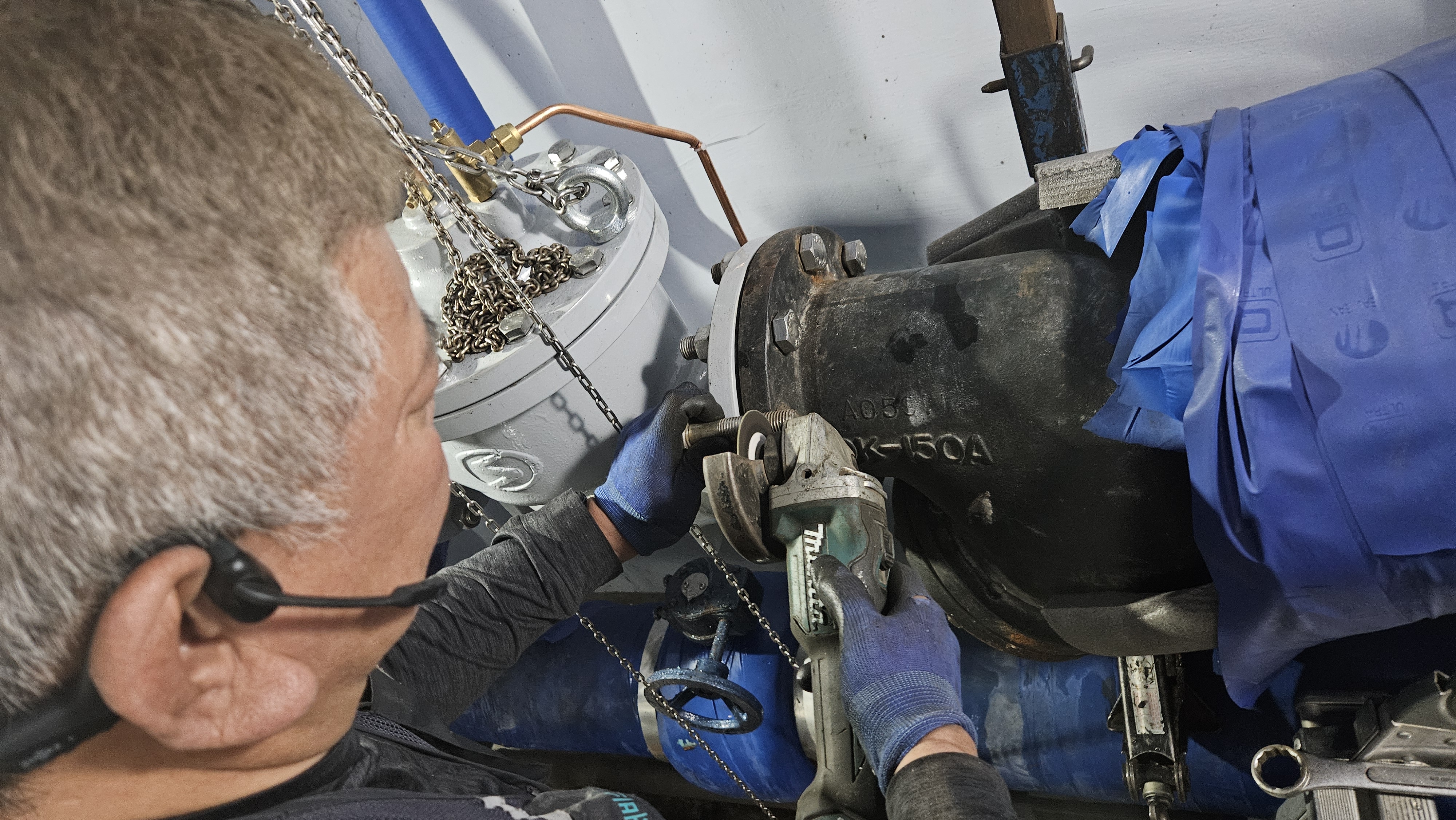

볼트등도 오래되어 그라인더로 절단중입니다

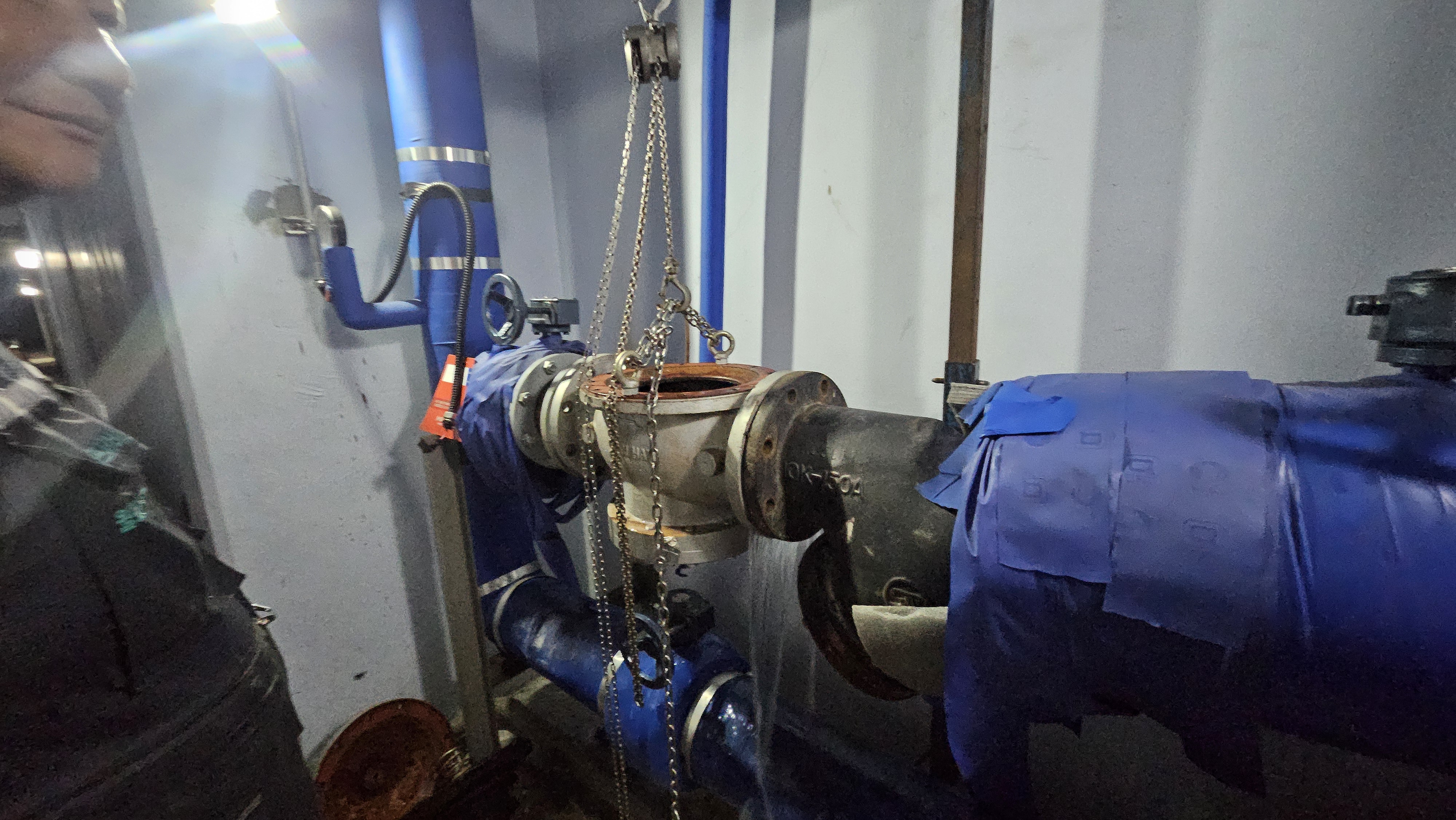

하부케이싱 배관에서 분리

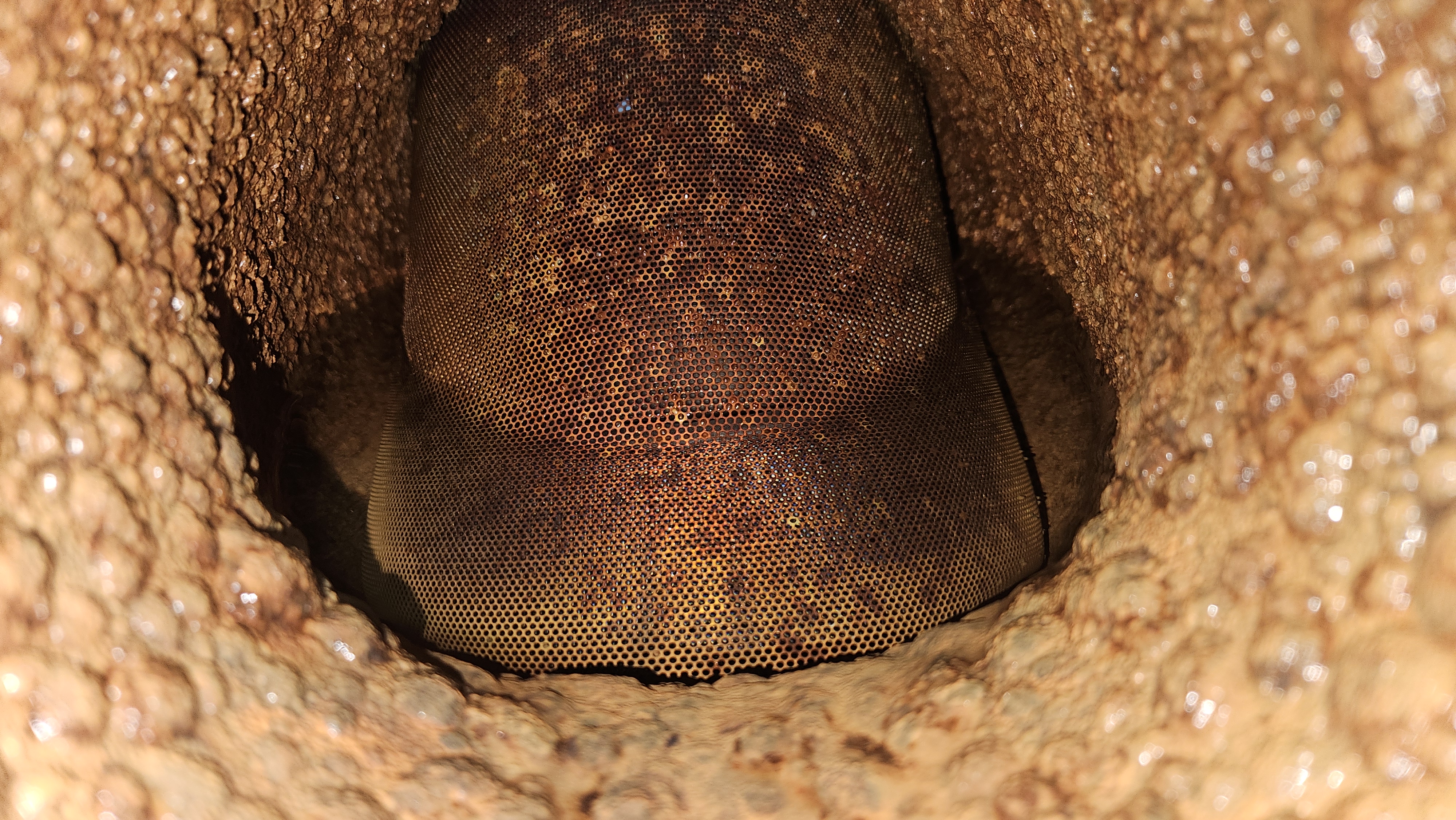

오랜사용에도 내부 스트레이너는 괜찮습니다

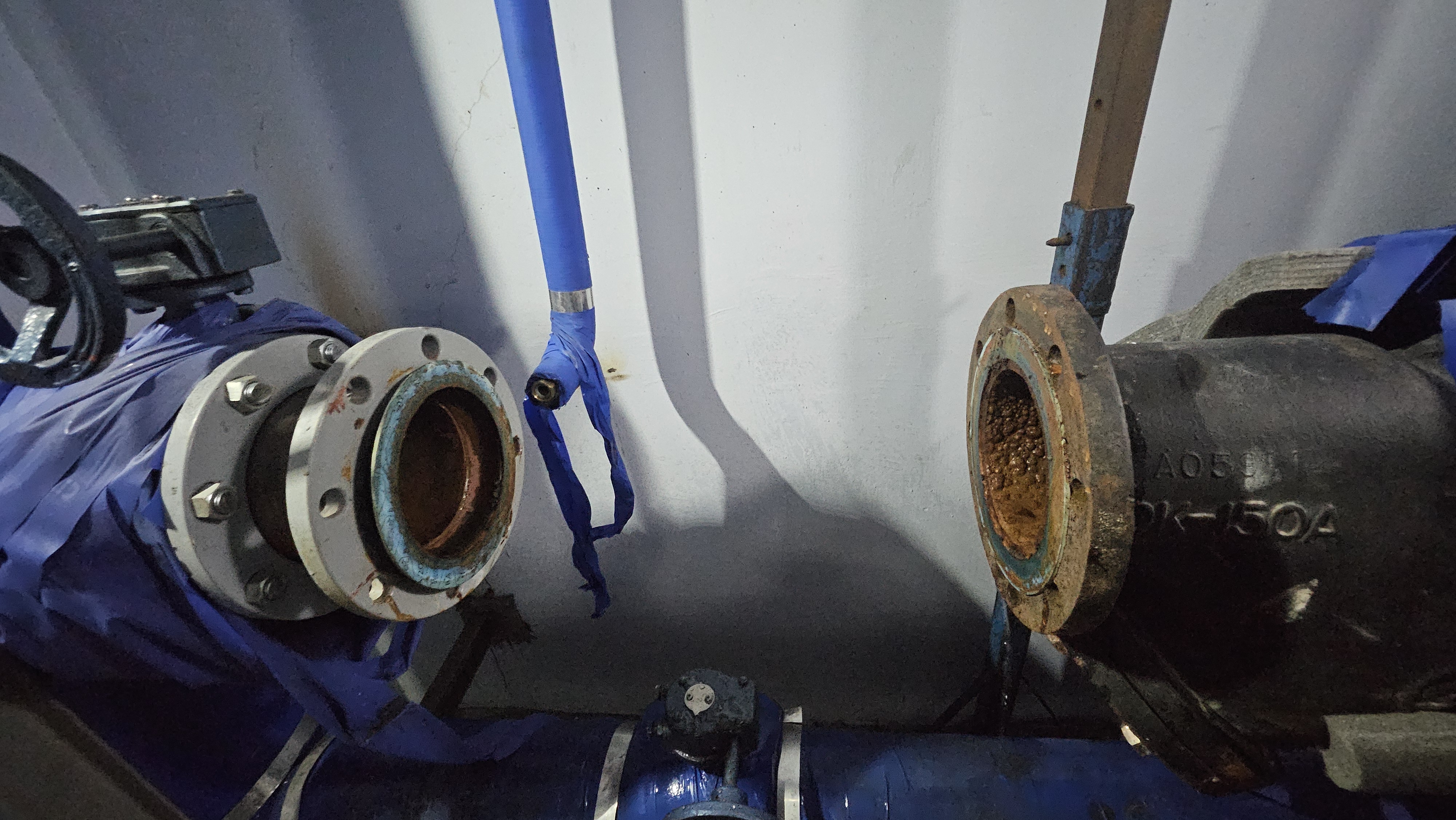

후렌지 가스켓 제거중

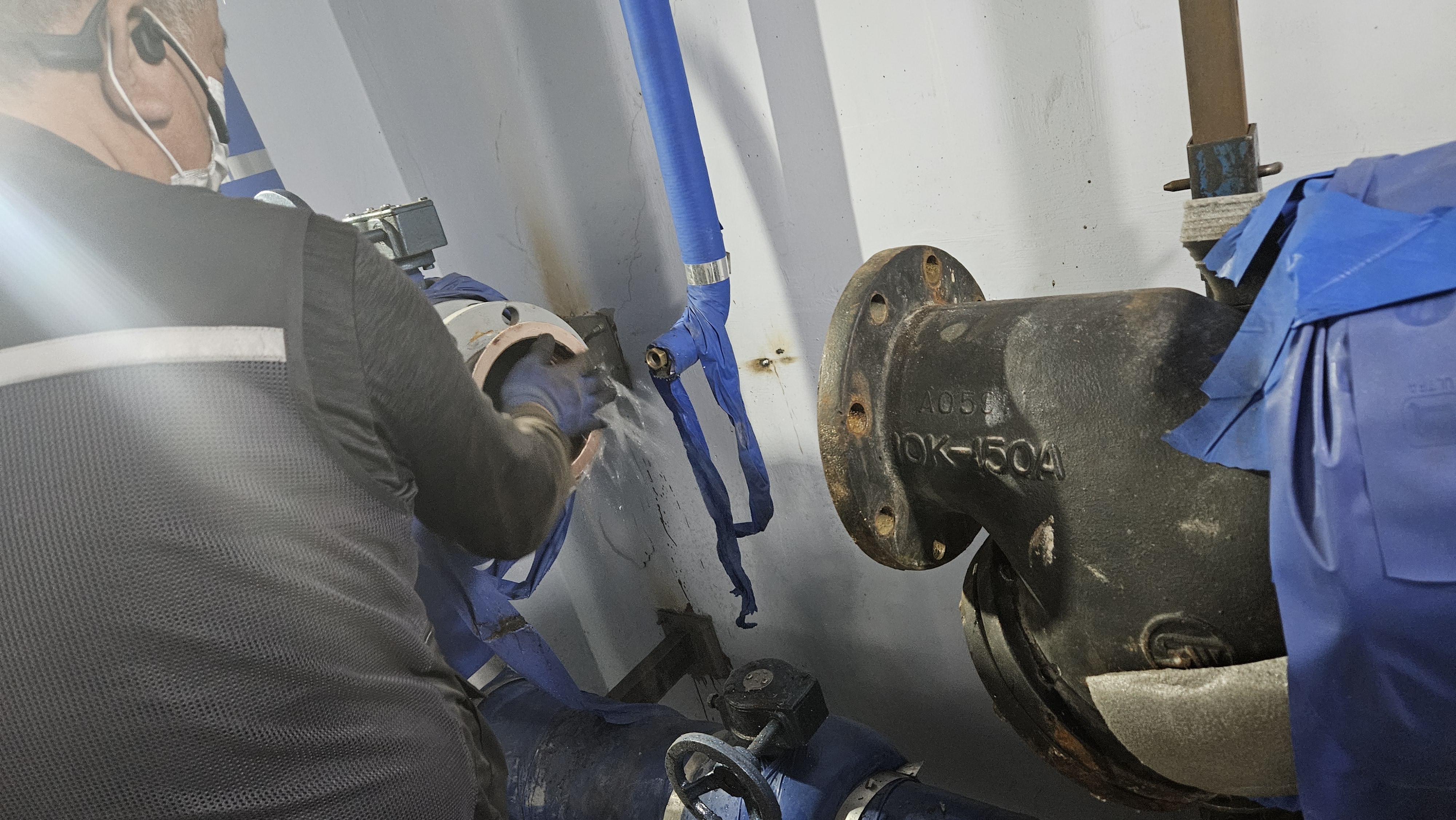

후렌지 크리닝

후렌지 크리닝후 이물질 배출을 위해 후래씽작업

시운전전 에어빼기

시운전후 누수확인중

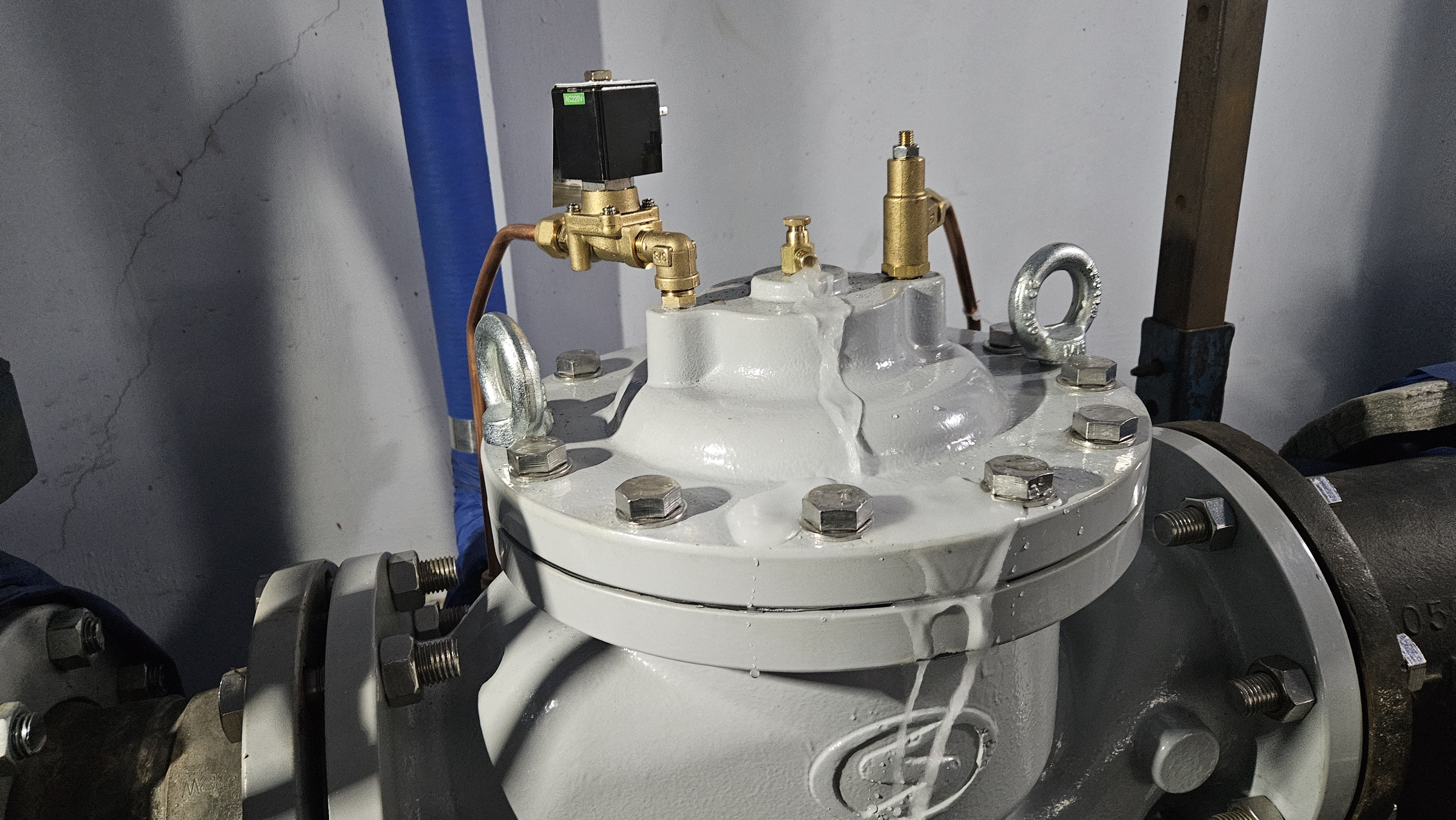

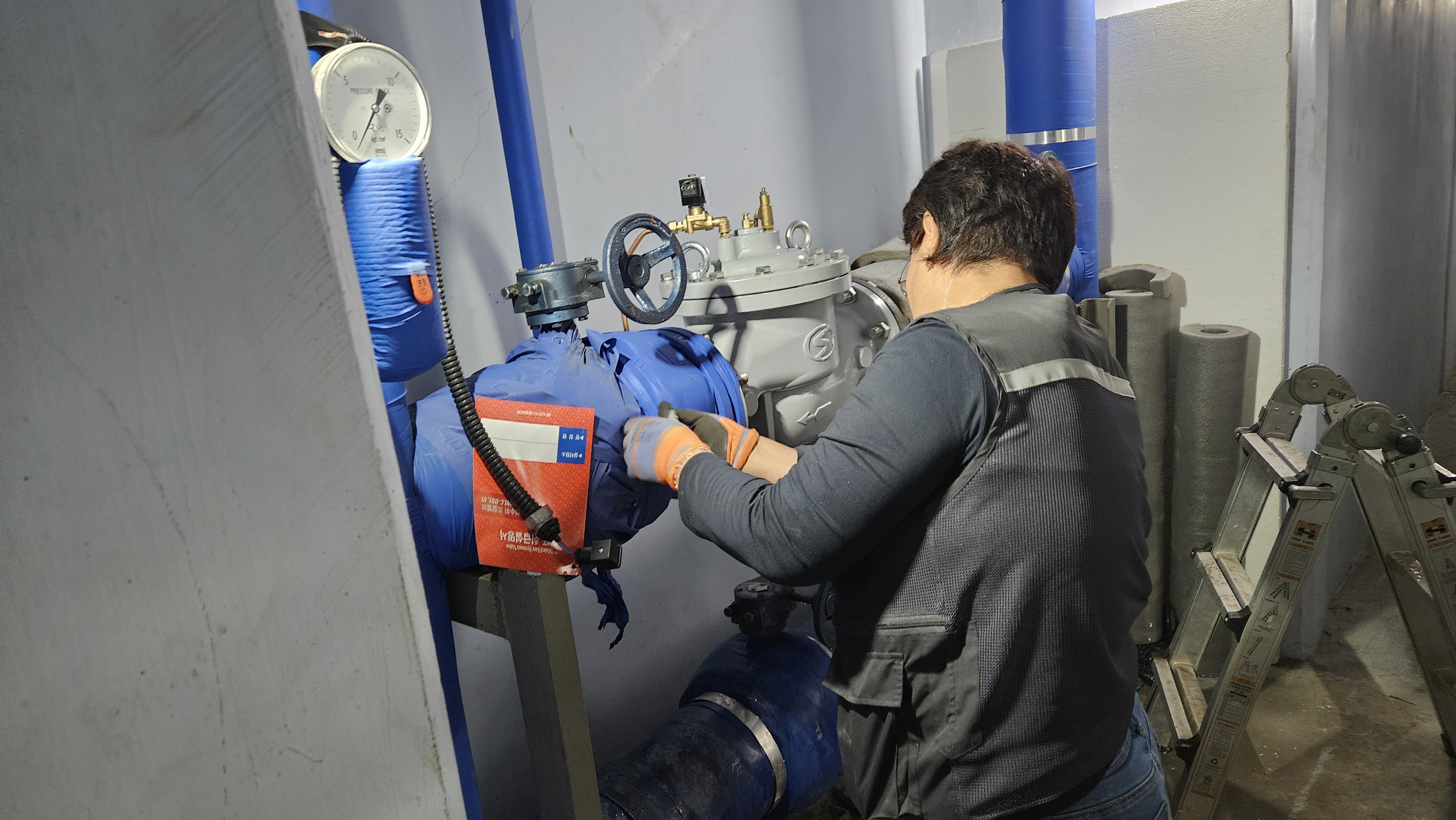

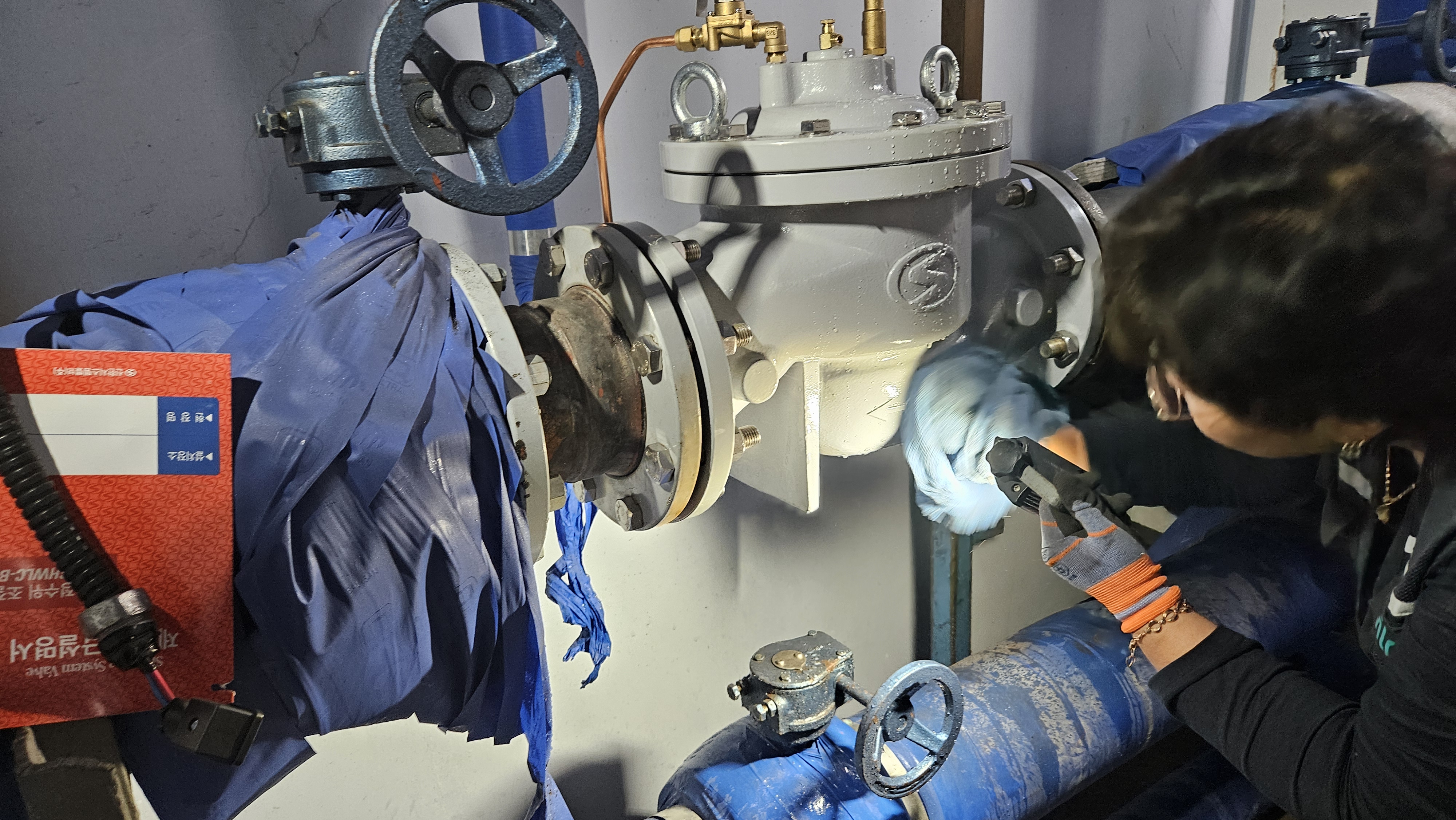

교체완료 대부분의 정수위밸브는 보온이 필요없습니다

기존배관 단두리
