인천광역시 계양구에 있는 모 대학교 에 설치된 정수위밸브 이상으로 연락이 왔습니다
먼저 정수위밸브 사진을 부탁드렸고 보내온사진을 본후 이상유무에대해서 서로 의논을 합니다
보내온사진을 보니 SHWLC-01 모델 신한콘트롤밸브 워터레벨콘트롤밸브 입니다

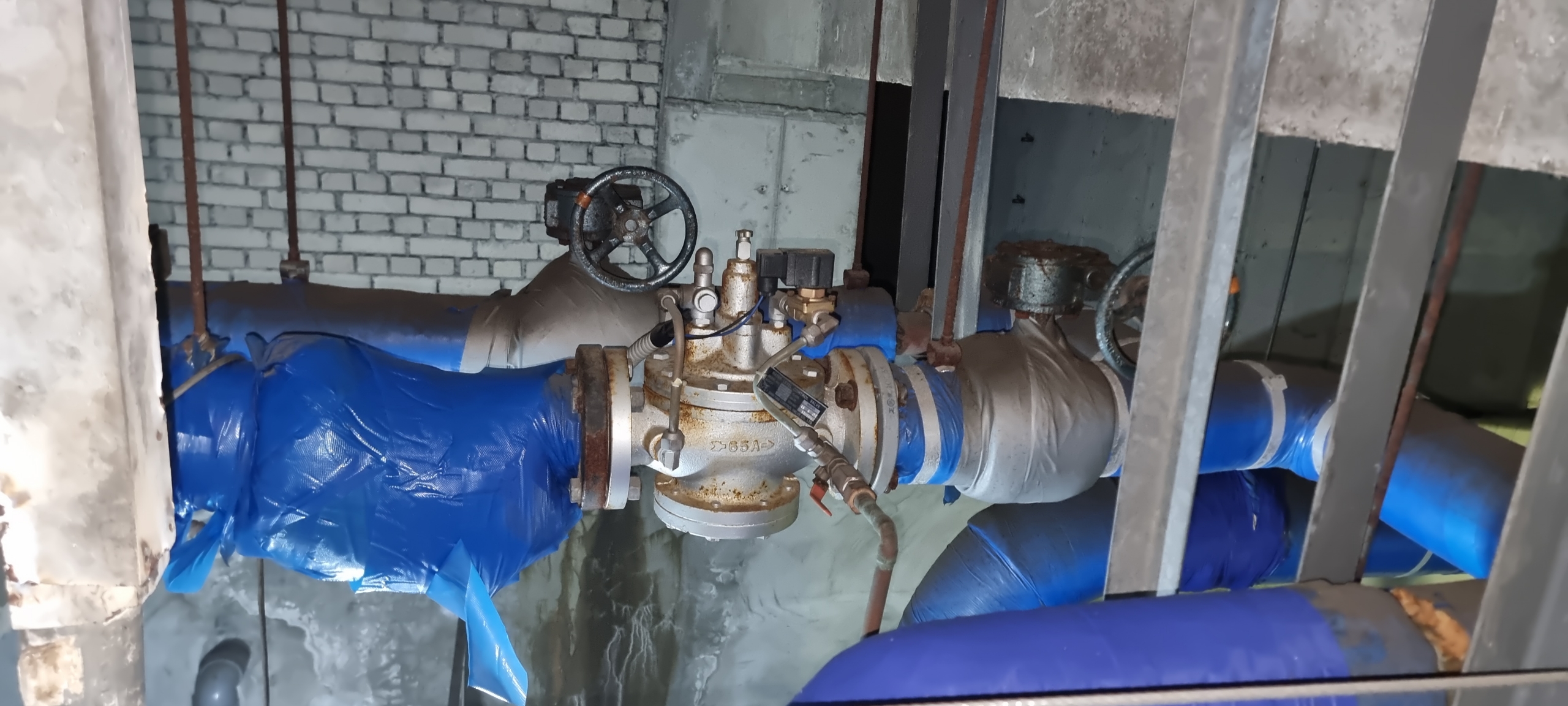

전체적인 모습입니다
정수위밸브 구경은 하부케이싱에 아래사진처럼 각인되어있습니다
신한정수위밸브 이상유무 점검법은
정수위밸브가 안닫히는경우
위 사진에 있는 솔레노이드밸브 측면에 소형 +자드라이버로 볼트를 충분히 푼후 전원이 들어간상태에서 흔들어 분리시킨후 전원이 분리된 시점부터 5~15초 정도 늦어도 30초 정도 배관충격없이 닫히면 정상으로 생각하셔도 무방합니다
정수위밸브 원리는 다이아후램이 상하로 움직이며 열렸다 닫혔다 하는 작동을 합니다
정수위밸브에서 솔레노이드밸브가 있는 타입은 솔레노이드밸브에 전원이 투입되면 정수위밸브가 열림
전원이 차단되면 대부분 5~15초 늦어도 30초 안에 배관에 충격없이 닫히는 원리를 기본적을 갖고있습니다
반대로 솔레노이드밸브로 전원이 인가되었는데도 밸브가 안열린다면
이모두 두가지 현상모두가
정수위밸브 이상을 먼저 체크 해야할부분입니다
보통 10년이상된 정수위밸브는 교체를 권장해드리며
견적후 교체작업으로 진행하기로 하여
제품 준비후 바로 교체 작업을 진행하였습니다
신한정수위밸브교체전 레벨콘트롤러의 수위를 보고 작업시 저수조 물사용에 이상이 없도록 다시한번 체크합니다
아래 사진은 대한센서 DFIC-4U 모델로 저수조 레벨콘트롤밸브로 많이 사용되고 있습니다
모니터 상에 OF가 나올경우 정수위밸브의 솔레노이드밸브에 전원이 차단된상태입니다
막상 현장에 가보니 교체작업에 무게로 인한 문제점이 있네요
정수위밸브 무게를 줄이고자 밸브를 최대한 분해합니다
상부케이싱과 다이아후램입니다
오랜사용으로 내부 부식이 심합니다
65A 지만 하부케이싱도 무게가 만만치 않아 조심해야합니다
배관에서 정수위밸브 분리후 후렌지부식을 크리닝하고있습니다

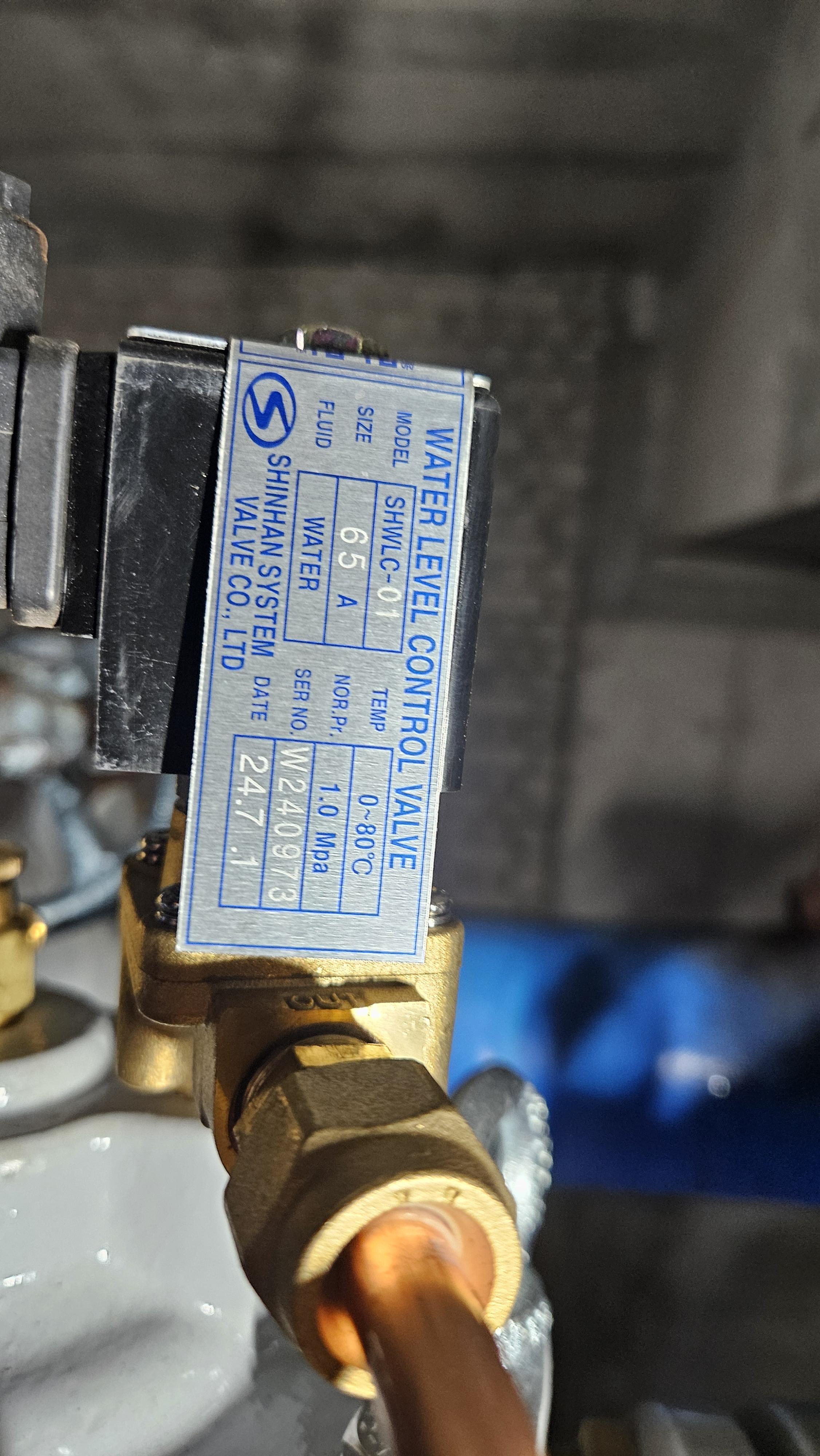

신형 신한시스템 워터레벨콘트롤밸브입니다
SHWLC-01 65A 모양은 약간틀리지만
면간길이는 같습니다
기존 모델보다 업그레이드 되었다고 생각하시면됩니다
밸브 부착전 내부 이물질을 제거 하기위해 후래씽작업을 하고있습니다

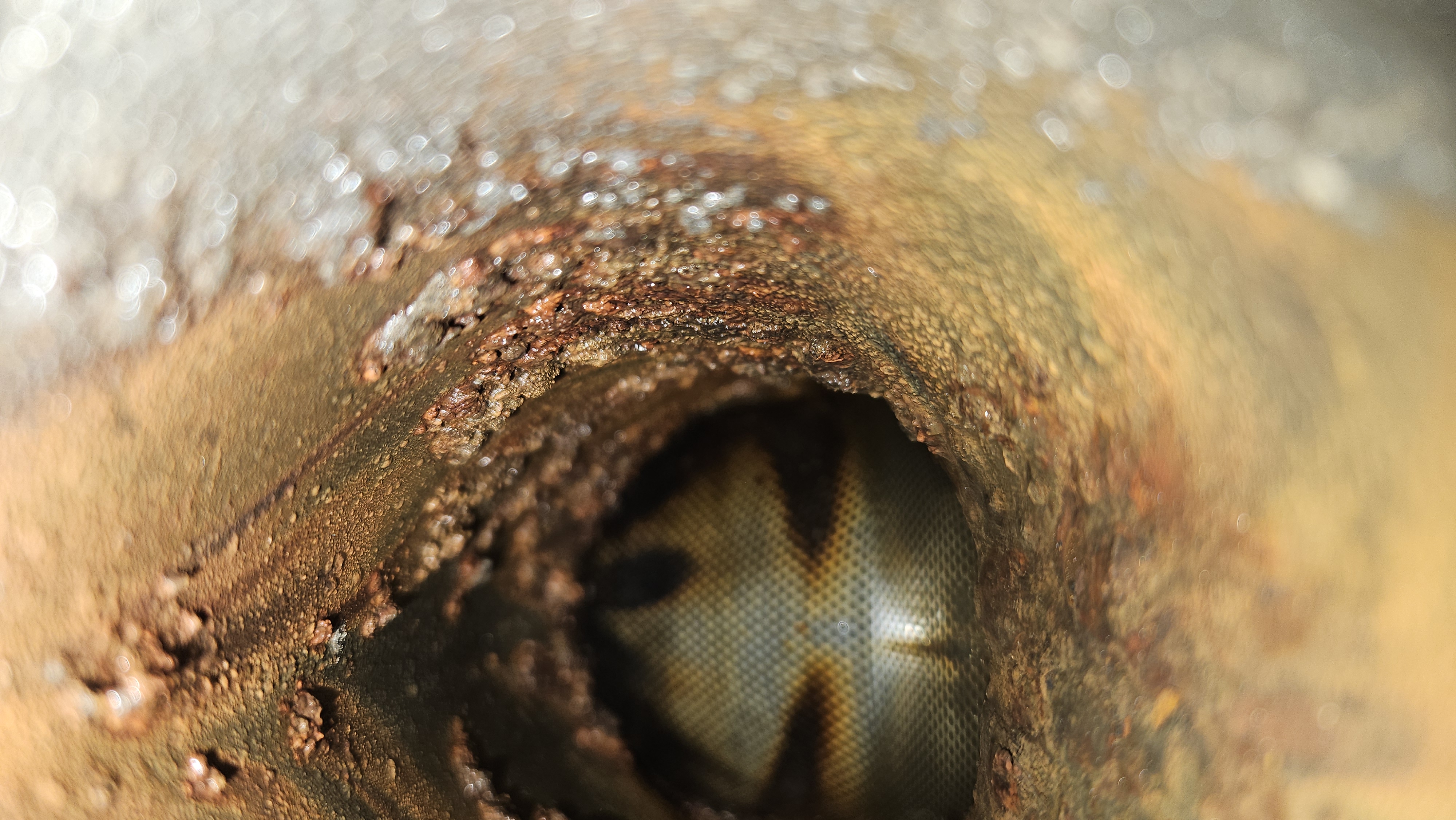

오랜사용을 하였지만 비교적 스트레이너 내부는 양호합니다
신한정수위밸브를 배관에 부착하고 있습니다
밸브 부착후 시운전을 하기위해 에어를 빼고 있습니다
저희 대승엔지니어링은 항상 최신 제조품으로 교체작업을 진행해드리고있습니다
